机械制造基础作业与参考答案(1)

机械制造基础作业与参考答案(1)

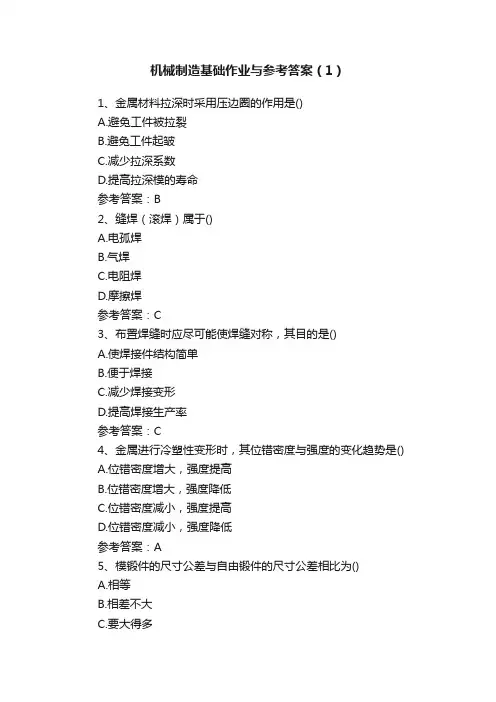

机械制造基础作业与参考答案(1)1、金属材料拉深时采用压边圈的作用是()A.避免工件被拉裂B.避免工件起皱C.减少拉深系数D.提高拉深模的寿命参考答案:B2、缝焊(滚焊)属于()A.电孤焊B.气焊C.电阻焊D.摩擦焊参考答案:C3、布置焊缝时应尽可能使焊缝对称,其目的是()A.使焊接件结构简单B.便于焊接C.减少焊接变形D.提高焊接生产率参考答案:C4、金属进行冷塑性变形时,其位错密度与强度的变化趋势是()A.位错密度增大,强度提高B.位错密度增大,强度降低C.位错密度减小,强度提高D.位错密度减小,强度降低参考答案:A5、模锻件的尺寸公差与自由锻件的尺寸公差相比为()A.相等B.相差不大C.要大得多D.要小得多参考答案:D6、大批量生产汽车油箱的焊接方法是()A.手工电弧焊B.气焊C.点焊D.缝焊参考答案:D7、焊接件在焊接前是否需要开坡口主要决定于()A.焊接件的厚薄B.焊接电流的大小C.焊接接头型式D.焊缝的位置参考答案:A8、将模型沿最大截面处分开,造出的铸型型腔一部分位于上箱,一部分位于下箱的造型方法称()A.挖砂造型B.整模造型C.分模造型D.刮板造型参考答案:C9、铸件形成缩孔的基本原因是由于合金的()A.液态收缩B.固态收缩C.凝固收缩D.液态收缩和凝固收缩参考答案:D10、设计和制造机器零件时,应使零件工作时所受拉应力与流线方向()A.一致B.垂直C.不予考虑D.随意参考答案:A11、粗加工HT200轴套,应选用刀具的材料是()A.YT30B.YT5C.YG3D.YG8参考答案:D12、对切削热影响最大的是()A.切削速度B.进给量C.切削深度D.刀具角度参考答案:A13、切削时刀具上切屑流过的那个表面是()A.前刀面B.主后面C.副后面D.基面参考答案:A14、以下四种刀具材料中硬度最高的是()A.高速钢B.钨钴类硬质合金C.钨钛钴类硬质合金D.陶瓷材料参考答案:D15、工件定位时,过定位()A.是绝对不允许的B.有时也存在有利的一面C.对较复杂工件是必须的D.是不可避免的参考答案:B16、用短V形架对工件外圆柱面定位可限制()A.一个自由度B.二个自由度C.三个自由度D.四个自由度参考答案:B17、在钻床上钻孔时,孔的位置精度不便用()A.钻膜获得B.块规、样板找正获得C.划线法获得D.试切法获得参考答案:B18、在切削平面中测量的主切削刃与基面之间的夹角是()A.前角γ0B.后角C.主偏角D.刃倾角参考答案:D19、YT类硬质合金刀具主要用于加工()A.钢B.铸铁C.陶瓷D.金刚石参考答案:A20、电火花线切割加工是利用()A.电能和热能B.电化学能C.光能D.特殊机械能参考答案:A21、工件在安装定位时,根据加工技术要求实际限制的自由度数少于六个,仍满足加工要求,这种情况称为()A.欠定位B.不完全定位C.完全定位参考答案:B22、在车削细长轴时,为了减小工件的变形和振动,故采用较大()的车刀进行切削,以减小径向切削分力A.主偏角B.副偏角C.后角参考答案:A23、任何一种机床必定有,且通常只有一个()A.主运动B.进给运动C.简单成形运动D.复合成形运动参考答案:A24、在车削加工细长轴时会出现()形状误差A.马鞍形B.鼓形C.锥形参考答案:B25、车削加工中影响已加工表面残留面积大小的主要因素是()A.切削速度vcB.进给量fC.背吃刀量apD.工件转速n参考答案:B26、车削外圆纵向走刀时,切削分力中最大的是()A.轴向力B.径向力C.切向力D.背切削力参考答案:C27、粗加工阶段的主要任务是()A.切除大部分余量B.达到形状误差要求C.达到尺寸精度要求D.达到粗糙度要求参考答案:A28、淬硬工件上孔的精加工,一般应选用()A.扩孔B.铰孔C.镗孔D.磨孔参考答案:D29、在加工表面、刀具、切削速度与进给量均不变的情况下所连续完成的那部分工艺过程称为()A.工序B.工步C.工位D.安装参考答案:B30、机械制造企业中,从原材料进货到制成的产品投入市场,其所有劳动过程的总和称为()A.生产过程B.产品开发过程C.工艺过程D.加工过程参考答案:A。

机械制造基础作业1参考答案

机械制造基础作业1参考答案

“机械制造技术基础”作业11.单项选择(1)成组技术是一种()。

①优化技术②制造哲理③集成制造模式④分类管理方法(2)成组技术要求以()为基础组织生产。

①零件②零件组③产品④产品族(3)快速原型制造又称为()制造。

①分离②分散③分层④分解(4)目前快速原型制造主要用于制造()。

①机械零件②电气元件③样品和模具④微机电产品(5)目前机械零件的主要制造方法是()。

①材料成形法②材料去除法③材料累加法④材料复合法2.多项选择(1)机械零件之间的相似性主要表现在()等几方面。

①零件名称相似性②零件结构特征相似性③零件材料特征相似性④零件制造工艺相似性(2)成组生产单元按其规模、自动化程度和机床布置形式,可分为()和成组柔性制造系统等几种类型。

①成组单机②成组单元③成组流水线④成组刚性自动线(3)敏捷制造的特征有()。

①快捷的需求响应②动态的组织形式③集成的制造资源④稳定的人员编制(4)机械制造工艺过程包括()和机械装配等。

①产品设计②毛坯制造③机械加工④热处理和表面保护3.判断(1)批量法则当今已不适用。

(×)(2)精良生产的核心是消除一切冗余。

(∨)(3)工艺标准化是设计标准化的前提。

(×)(4)网络与数据库是CIMS功能模型中不可缺少的组成部分。

(∨)(5)CIM着重信息集成与信息共享,CE则强调产品设计及其相关过程设计的集成。

(∨)(6)虚拟企业是指已采用虚拟制造技术的企业。

(×)4.填空(1)从系统观点出发,生产可被定义为是一个将生产要素转变为经济财富,并创造效益的输入输出系统。

(2)制造业是国民经济的支柱产业。

(3)影响企业竞争力的要素TQCSE是指时间、质量、成本、服务和环保。

(4)CIM是信息技术和生产技术的综合应用,旨在提高制造企业的生产率和响应能力。

(5)并行工程是对产品及相关过程进行并行、一体化设计的一种系统化的工作模式。

5.成组编码(1)写出教材43页所示图2-1阶梯轴(材料:45钢,调质35~40HRC,毛坯:棒料)的JLBM-1成组编码,要求画出零件结构简图,标明与编码有关的尺寸与技术要求,并说明各位编码对应的特征。

机械制造基础习题集答案(含简答题)

机械制造基础习题集答案(含简答题)

机械制造基础习题集答案第一部分工程材料及热处理一、填空题1.力学性能、物理性能、化学性能2.σb、σs、HB 或HRC、δ、φ、αk3.体心立方晶格、面心立方晶格、密排六方晶格4.体心立方、α、面心立方、γ、面心立方、γ、体心立方、δ5.晶核形成、晶核长大、同时进行6.平衡结晶温度、过冷7.平衡结晶温度与实际结晶温度、过冷度、△T8.自发形核、非自发行核、在液态金属中加入少量变质剂(孕育剂)作为人工晶核9.强度、硬度、塑性、韧性、增加冷却速度、变质处理、振动10. 两种或两种以上金属元素或金属元素与非金属元素、金属、组元11. 相同化学成分、相同晶体结构、界面12. 固溶体、金属化合物、机械混合物13. 强度、硬度、塑性和韧性14. 溶质原子、位错、位错15. Fe、C、铁素体F、奥氏体A、渗碳体Fe3C、珠光体P、莱氏体Ld16. 共析、铁素体F、渗碳体Fe3C、越好17。

(1)铁碳合金的固相线,也是莱氏体共晶转变线(2)珠光体共析转变线(3)奥氏体转变为铁素体的开始线(常称A3线)(4)碳在铁素体中的溶解度线18. 加热、保温、冷却、整体或表层的组织、性能19. 珠光体、组织越细20. 碳在α—Fe中的过饱和固溶体、-50℃-230℃、硬度很高21。

缓慢冷却、完全退火、等温退火、球化退火、扩散退火、细化晶粒、改善组织、消除内应力22. 快速连续冷却、马氏体23. 回、内应力、变形、开裂24. 淬火后所能达到的硬度值的大小、钢的含碳量25. 淬火、高温回火、综合机械26. (1)低碳钢、中碳钢、高碳钢、<0.25%、0.25%—0.6%、>0。

6%(2)结构钢、工具钢、特殊性能钢27. 合金结构钢、合金工具钢、特殊性能合金钢28。

灰口铸铁、白口铸铁、麻口铸铁29. 球化、孕育、铸造30. 高分子材料、无机非金属材料、复合材料31。

金属基体、树脂基、陶瓷基32. 机械零件丧失其规定功能二、判断题1.×2。

(完整word版)机械制造基础试题及答案(1)

(完整word版)机械制造基础试题及答案(1)

《机械制造基础》一、填空题1.焊接电弧由三部分组成,即阴极区、阳极区、弧柱区。

2.直流弧焊机的输岀端有正、负之分,焊接时电弧两端的极性不变;在正接中,焊件接弧焊机的—正极_,焊条接其—负极。

3.焊条焊芯的作用是—导电_和_填充焊缝金属_。

4.电弧焊焊条按熔渣化学性质的不同,分为酸性焊条和碱性焊条。

5.焊条药皮原料的种类有稳弧剂、造气剂、造渣剂、脱氧剂、合金剂、黏结剂等6.焊接接头中的热影响区包括熔合区、过热区、正火区、部分相变区。

7.焊接变形的基本形式有收缩变形、角变形、弯曲变形、扭曲变形、波浪形变形。

8.焊接变形的常用矫正方法是火焰加热矫正法、机械矫正法。

9.减少焊接变形的措施有加裕量法、刚性固定法、反变形法、选择合理的焊接次序等。

10.常用的电弧焊焊接方法有手工电弧焊、_埋弧焊_、_气体保护焊_等。

11.气焊火焰可分为中性焰、氧化焰和碳化焰。

12.按照接头形式电阻焊可分为三种,即点焊、缝焊和对焊。

13.常用的焊接接头形式有对接接头、角接接头、搭接接头、T形接头。

14.常用的特种焊接方法有超声波焊、真空电子束焊、激光焊、等离子弧焊、爆炸焊等。

15.难以进行气割的金属有铸铁、高碳钢、不锈钢、铜、铝等。

二、选择题1.焊条药皮中加入淀粉和木屑的作用是( C )。

A.脱氧;B.造渣;C.造气;D.增加透气性2.焊接薄板时,为防止烧穿可采用(D )。

A.交流电源;B.直流正接;C.任意电源;D.直流反接3.在焊接接头中,综合性能最好的区域是(C )。

A.熔合区;B.过热区;C.正火区;D.部分相变区4.对铝合金最合适的焊接方法是(C )A.电阻焊B. 电渣焊C. 氩弧焊D.手工电弧焊5.闪光对焊的特点是(B )A.焊接前先将被焊件接触B.焊接前把被焊件安装好并保持一定距离C.闪光对焊焊缝处很光滑D.只能焊接相同的材料6.与埋弧自动焊相比,手工电弧焊的突出优点在于(C )。

A.焊接后的变形小B. 适用的焊件厚C.可焊的空间位置多D. 焊接热影响区小7.容易获得良好焊缝成形的焊接位置是( A )。

机械制造基础第一章习题及答案

机械制造基础第一章习题及答案

第一章习题及答案1—1拉伸试验可以测定哪几种力学性能指标?答:拉伸试验可测定材料的强度和塑性。

1—2什么是强度?材料的强度指标有哪些?答:材料在载荷作用下抵抗塑性变形和破坏的能力称为强度。

强度的主要性能指标有屈服强度和抗拉强度。

1—3材料的塑性指标有哪些?答:材料的塑性指标有断后伸长率和断面收缩率。

1—4σs和σ0.2有什么区别?答:在力—伸长曲线上屈服点所对应的应力,即材料刚开始产生塑性变形时的最小应力称为屈服强度,用σs 表示。

它表示材料抵抗微量塑性变形的能力,是设计和选材的主要依据之一。

σs越大,其抵抗塑性变形的能力越强,越不容易发生塑性变形。

对于脆性材料,在拉伸试验时没有明显的屈服现象,难以测算其屈服点,工程上通常将试样产生0。

2%残留变形时的应力作为条件屈服极限,用σ0。

2表示。

1—5有一钢试样,其直径为10 mm,标距长度为50 mm ,当载荷达到18840 N时,试样产生屈服现象。

载荷加至36110 N 时,试样发生缩颈现象,然后被拉断,拉断后标距长度为73 mm ,断裂处直径为6。

7 mm 。

试求该试样的σs 、Rm 、A和Z.答:2S 0188403.145S P S σ==⨯=240M Pa m 0R b P S==2361103.145=⨯460MPa 000100%u l A l l l l-∆==⨯=7350100%50-⨯=46% 220200_5 3.35100%5U S S Z s s s ∆-==⨯==55.11% 1-6硬度试验方法有哪几种?常用的洛氏硬度有哪三种?说明其应用范围.答:布氏硬度试验、洛氏硬度试验和维氏硬度试验。

常用的洛氏硬度标尺有A 、B 、C三种:HRA 、HRB 和H RC 。

HRA 用于硬质合金、表面淬火层、渗碳层等硬度的测量。

HR B用于有色金属、退火和正火钢件等硬度的测量.HRC 用于淬火钢、调质钢件等硬度的测量。

1-7一紧固螺栓使用后发现有塑性变形,分析材料有哪些指标没有达到要求。

机械制造基础作业答案1-4

机械制造基础作业答案1-4

电大机械制造基础形成性考核册作业1答案1、常用的工程材料可以用教材第一页的表格表示,请完成工程材料的分类表:答:1、人们在描述金属材料力学性能重要指标时,经常使用如下术语,请填写其使用的符号和内涵:(a)强度:金属材料在外载荷的作用下抵抗塑性变形和断裂的能力。

强度有屈服强度σs和抗拉强度σb。

(b)塑性:金属材料在外载荷作用下产生断裂前所能承受最大塑性变形的能力。

(c)强度:是指金属材料抵抗比它更硬的物体压入其表面的能力。

硬度有布氏硬度HBS和洛氏硬度HR。

(d)冲击韧性:金属抵抗冲击载荷作用而不被破坏的能力。

(e)疲劳强度:金属材料经受无数次交变载荷作用而不引起断裂的最大应力值。

2、参照教材图1—2填写材料拉伸曲线中的相应特征值点的符号,并描述相应的含义。

(a)横坐标表示:试件的变形量ΔL(b)纵坐标表示:载荷F(c)S点:屈服点(d)b点:颈缩点(e)k点:拉断点(f)屈服点以后出现的规律:试样的伸长率又随载荷的增加而增大,此时试样已产生较大的塑性变形,材料的抗拉强度明显增加。

3、一根标准试样的直径为10mm、标距长度为50mm。

拉伸试验时测出试样在26kN时屈服,出现的最大载荷为45 kN。

拉断后的标距长度为58mm,断口处直径为7.75mm。

试计算试样的σ0.2、σb。

答:σ0.2=F0.2/S0=26000/(3.14*0.0052)=3.3*108MPaσb=F b/S0=45000/(3.14*0.0052)=5.7*108MPa4、HR是零件设计中常用的表示材料硬度指标。

请回答下表中表示的有效范围和应用范围:HR和HB有什么差别?答:两种都是测试硬度的标准,区别在于测量方法不同。

两种硬度标准根本性区别在于:布氏和洛氏测量的对象不同。

布氏测量低硬度的材料,洛氏测量高硬度的材料。

6、参照教材1-7图补充如下Fe-Fe3C相图缺少的内容(标注相应的数据和材料相符号),思考每个线条和线条包容区域内金属相符号的特点(a.). AC线为:合金的液相线(b.). Acm线为:碳在奥氏体中的溶解限度线(c.). AC3线为:奥氏体中开始析出铁素体或铁素体全部溶入奥氏体的转变线(d.). A表示:奥氏体相(e.). F表示:铁素体相(f.). P表示:珠光体相(g.). Ld表示:液相(h.). Fe3C表示:渗碳体相(i.). 含碳0.77%为:都是奥氏体(j.). 导致过共析钢中材料脆性很高的主要原因是:若加热到略高于AC1温度时,珠光体完全转变成奥氏体,并又少量的渗碳体溶入奥氏体。

国家开放大学《机械制造基础》形考任务1-3试题及答案解析

国家开放大学《机械制造基础》形考任务1-3试题及答案解析

国家开放大学最新《机械制造基础》形考任务一试题及答案解析一、填空题(每空2分,共58分)(请选择正确的文字答案填写,例如:塑性变形)塑性变形;断裂;变形;破坏;交变载荷;断裂;奥氏体;渗碳体;断裂前;最大塑性变形;通用橡胶;特种橡胶;含碳量;万分之几;正火;碳钢;合金元素;酸性焊条;碱性焊条:表而淬火:表面化学热处理;分离工序;整模造型;分模造型;变形工序;挖砂造型;活块造型;焊芯;药皮试题1满分4. 00 辟记试题试题正文金属材料的力学性能是指在外载荷作用卜其抵抗—或—的能力。

正确答案是:变形,破坏试题2满分4. 0013怀记试题试题正文强度是指金属材料在外载荷作用下,抵抗—和—的能力。

正确答案是:塑性变形,断裂试题3满分4. 00示记试题试题正文金属材料在外载荷作用下产生所能承受的能力称为塑性。

正确答案是:断裂前,最大塑性变形试题4满分4. 00翁示记试题试题正文在铁碳合金中,莱氏体是由—和—所构成的机械混合物。

正确答案是:奥氏体,渗碳体试题5满分4. 00曰怀记试题试题正文疲劳强度是表示材料经受无数次—作用而不引起—的最大应力值。

正确答案是:交变载荷,断裂试题6满分4. 00圆示记试题试题正文优质碳素结构钢的牌号有两位数字表示,这两位数字具体表示钢中—是—。

正确答案是:含碳量,万分之几试题7满分4. 00示记试题试题正文合金钢就是在—的基础上有目的地加入一定量—的钢。

正确答案是:碳钢,合金元素试题8满分4. 00日桥记试题试题正文橡胶按用途可分为—和—两大类。

正确答案是:通用橡胶,特种橡胶试题9满分4. 00日杯记试题试题正文常用的表面热处理工艺有—和—两种。

正确答案是:表面淬火,表面化学热处理试题10满分2. 00 白怀记试题试题正文淬火前,若钢中存在网状渗碳体,应釆用—的方法予以消除,否则会増大钢的淬透性。

正确答案是:正火,试题11 满分8. 00Of示记试题试题正文砂型铸造中常用的手工造型方有—、—、—、—等。

机械制造技术基础作业1~8参考答案

机械制造技术基础作业1~8参考答案

习表 4-18 组号 1 2 3 4 5 6 7 8 9 10 测量值 x1 30 37 31 35 36 43 35 21 20 26 x2 25 29 30 40 30 35 18 18 15 31 x3 18 28 33 35 43 38 25 11 21 24 x4 21 30 35 35 45 30 21 23 25 25 x5 29 35 30 38 35 45 18 28 19 26 平均值 24.6 31.8 31.8 36.6 37.8 38.2 23.4 20.2 20 26.4 极差 12 9 5 5 15 15 17 17 10 7 组号 11 12 13 14 15 16 17 18 19 20 测量值 x1 26 22 28 24 29 38 28 30 28 33
习图 4-3
解:加工后形状误差如习图答 4-3 所示:a)锥度(圆柱度)误差;b)平面度误差;c)圆柱度误差
a)
b)
习图答 4-3
c)
(2) 教材 201 页习题 4-8: 横磨一刚度很大的工件时, 径向磨削力F x 为 100N, 头、 尾架刚度分别为 50000N/mm 和 40000N/mm,工件尺寸示于习图 4-8,试分析加工后工件的形状,并计算形状误差。 解: A处受力:FA = F x ×100/300=33.3N B处受力:FB = F x ×200/300=66.7N A 处位移:XA = FA/50000=0.00067mm B 处位移:XB = FB/40000=0.00167mm 加工后出现锥度(左小右大) 形状误差为(右大左小) :
“机械制造技术基础”作业 1 参考答案
(1)写出图 1 所示阶梯轴(材料:45,毛坯:棒料)的 JLBM-1 成组编码,要求画出零件结构简图,标明 与编码有关的尺寸与技术要求,并说明各位编码对应的特征。

机械制造基础答案(1)

机械制造基础答案(1)

试卷名称:0922_作业_1单选题(10.0 分)1. 1.缩孔缩松产生的根本原因是()A) A:液态收缩B) B:固态收缩C) C:凝固收缩D) D:液态收缩和凝固收缩纠错(10.0 分)2. 2.下面哪种截面形状的铸件最容易产生比较大的变形的是()。

A) A:工字梁B) B:T字梁C) C:十字梁D) D:Z字梁纠错(10.0 分)3. 3.下列手工造型方法中,属于按照砂箱特征分类的是()。

A) A:两箱造型B) B:整模造型C) C:分模造型D) D:挖砂造型纠错(10.0 分)4. 4.铸型分型面选择原则中,最理想的分型面个数是()。

A) A:一个B) B:两个C) C:三个D) D:四个纠错(10.0 分)5. 5.下列特种铸造方法中,生产效率最高的是()。

A) A:熔模铸造B) B:金属型铸造C) C:压力铸造D) D:低压铸造E) E:离心铸造纠错判断题(10.0 分)6. 1.合金流动性越好,越容易获得优质铸件。

正确错误纠错(10.0 分)7. 2.顺序凝固原则可以防止铸造应力,同时凝固原则可以防止缩孔缩松。

正确错误纠错(10.0 分)8. 3.机器造型是用机器全部完成或至少完成紧砂和起模操作的造型方法。

正确错误纠错(10.0 分)9. 4.特种铸造因铸件质量好,生产效率高,必将取代砂型铸造。

正确错误纠错(10.0 分)10.5.离心铸造不用型芯也能生产中空铸件。

正确错误纠错论述题(10.0 分)11.1.铸造生产最基本的工序是哪两个?2.铸件的凝固方式有哪三种?3.合金的收缩可分为哪三个阶段?4.常见的铸造应力可分为哪两种?5.砂型铸造的造型方法有哪两种?6.常用的特种铸造方法有哪几种?7.缩孔和缩松的主要区别是什么?8.为了防止缩孔缩松和铸造应力的产生,可分别采取什么工艺措施?9.熔模铸造的工艺过程有哪一些?10.金属型铸造的铸型类型有哪几种?11.压力铸造简称什么?压铸机分为哪两类?12.离心铸造机可分为哪两类?其特点分别是什么?1.铸造生产最基本的工序是造型和浇注。

机械制造基础习题及答案

机械制造基础习题及答案

第1章工程材料一、判断题1.冲击韧性就是试样断口处单位面积所消耗的功。

(√)2.一般来说,金属材料的强度越高,则其冲击韧性越低。

(√)3.一般来说,材料的硬度越高,耐磨性越好。

(√)4.HBW是洛氏硬度的硬度代号。

(×)5.金属材料的使用性能包括力学性能、铸造性能。

(×)6.硬度试验中,布氏硬度测量压痕的深度。

(×)7.硬度试验中,洛氏硬度测量试样表面压痕直径大小。

(×)8.断后伸长率和断面收缩率越大,表示材料的塑性越好。

(√)9.布氏硬度用于测量淬火后零件的硬度。

(×)10.洛氏硬度用于测量退火后零件的硬度。

(×)11.晶体缺陷的共同之处是它们都能引起晶格畸变。

(√)12.理想晶体的内部都或多或少地存在有各种晶体缺陷。

(×)13.室温下,金属晶粒越细,则强度越高,塑性越低。

(×)14.纯金属结晶时形核率随过冷度的增大而不断增加。

(×)15.金属型浇注比砂型浇注得到的铸件晶粒粗大。

(×)16.铸成薄壁件与铸成厚壁件晶粒粗大。

(×)17.厚大铸件的表面部分与中心部分晶粒粗大。

(×)18.α-Fe属于面心立方晶格晶格类型。

(×)19.金属Cu、Al都是面心立方晶格。

(√)20.金属实际结晶温度小于理论结晶温度。

(√)21.在铁碳合金平衡结晶过程中,只有成分为0.77%C的合金才能发生共析反应。

(×)22.一般来说,金属中的固溶体塑性较好,而金属间化合物的硬度较高。

(√)23.铁素体和奥氏体都是碳在α-Fe中的间隙固溶体。

(×)24.奥氏体是硬度较低、塑性较高的组织,适用于压力加工成形。

(√)25.渗碳体是硬而脆的相。

(√)26.铁和碳以化合物形式组成的组织称为莱氏体。

(×)27.铁素体是固溶体,有固溶强化现象,所以性能为硬而脆。

(×)28.钢铆钉一般用高碳钢制作。

(完整版)机械制造基础第一章(答案)

(完整版)机械制造基础第一章(答案)

第一章机械加工基础一、名词解释:1.工艺过程:生产过程中为改变生产对象的形状、尺寸、相对位置和性质等,使其成为成品或半成品的过程。

(P3)2.机械加工工艺过程:采用机械加工方法来改变生产对象的形状、尺寸、相对位置和性质等,使其成为成品或半成品的过程。

(P3)3.工序:是一个或一组工人,在一个工作地点对同一个或同时对几个工件进行加工,所连续完成的那一部分工艺过程。

(P4)4.安装:工件经一次装夹后所完成的那一部分工序称为安装。

(P4)5.工位:为了完成一定的工序部分,一次装夹工件后,工件与夹具或设备的可动部分一起,相对于刀具或设备的固定部分所占据的每一个位置称为工位。

(P4)6.工步:在加工表面和加工工具不变的情况下,所连续完成的那一部分工序。

(P5)7.复合工步:用几件刀具或者用复合刀具同时加工同一工件上的几个表面,称为复合工步。

(P5)8.进给:在加工过程中,有些工步需要对同一表面进行多次切削,从被加工表面上每切下一层金属即称为一次进给。

(P5)9.生产纲领:企业在计划期内应生产的产品产量和进度计划称为生产纲领。

(P6)10.工艺规程:规定产品或零部件制造工艺过程和操作方法等的工艺文件。

(P8)11.零件的结构工艺性:是指所设计的零件在满足使用要求的前提下制造的可行性和经济性。

(P11)12.基准:用来确定生产对象上几何要素间的几何关系所依据的那些点、线、面。

(P14)13.设计基准:在设计图样上所采用的基准。

(P14)14.工艺基准:在工艺过程中所采用的基准称为工艺基准。

按照用途的不同可分为定位基准、测量基准、装配基准和工序基准。

15.工序基准:在工序图上用来确定本工序被加工表面加工后的尺寸、形状、位置的基准称为工序基准。

(P15)16.定位基准:在加工时,为了保证工件被加工表面相对于机床和刀具之间的正确位置所使用的基准称为定位基准。

(P15)17.测量基准:测量时所采用的基准。

(P15)18.装配基准:装配时用来确定零件或部件在产品中的相对位置所采用的基准称为装配基准。

机械制造基础作业答案 (1)

机械制造基础作业答案 (1)

机械制造基础作业参考答案1. [单选题]零件材料选择的一般原则是首先应满足零件的AA使用性能要求B加工工艺性C经济性D可塑性2. [单选题]一般来说钢的热处理不改变热处理工件的 CA强度B塑性C形状D冲击韧性3. [单选题]削适用于加工平面、尺寸较大的沟槽和加工窄长的平面。

BA车B刨C铣D磨4. [单选题]金属材料在外载荷作用下产生断裂前所能承受什么能力称为塑性。

CA最小塑性变形B平均塑性变形C最大塑性变形5. [单选题]焊条的直径和长度是以的直径和长度来表示的 CA涂料层B药皮C焊芯D作用工件6. [多选题]钢的热处理工艺由以下哪几个阶段组成 ABCA加热B保温C冷却D氮化7. [多选题]在铁碳合金中,莱氏体是由什么所构成的机械混合物。

CDA珠光体B铁素体C奥氏体D渗碳体8. [多选题]加工阶段一般可以划分为哪几个个阶段。

BCDA半粗加工阶段B粗加工阶段C半精加工阶段D精加工阶段9. [多选题]确定加工余量的方法有哪些? ABCA计算法B目测法C经验估计法D查表修正法10. [多选题]切削用量是下列哪些的总称。

ABDA切削速度B进给量C切削层数D背吃刀量11. [判断题]基本偏差是用来确定公差带大小的。

错误12. [判断题]φ30£5 、φ307 、φ30£8 的上偏差是相同的。

正确13. [判断题]公差值可以是正的或是负的。

错误14. [判断题]抗拉强度是表示金属材料抵抗最大均匀塑性变形或断裂的能力。

正确15. [判断题]硬度是指金属材料抵抗其他物体压入其表面的能力。

错误16. [判断题]碳钢的含碳量一般不超过%正确17. [判断题]正火的冷却速度比退火稍慢一些。

错误18. [判断题]合金钢就是在碳钢的基础上有目的地加入一定量合金元素的钢。

正确19. [判断题]纯铝的强度很低,但塑性很高。

正确20. [判断题]焊接属于永久性连接金属的工艺方法。

正确1. [单选题]在一定条件下是允许采用的 BA不定位B过定位C欠定位2. [单选题]下列属于合金结构钢的是A合金渗碳钢B合金调质钢C合金弹簧钢3. [单选题]基本尺寸小于500mm ,国家标准对标准公差规定了多少级 BA16B18C20D224. [单选题]标准麻花钻头一般由什么制成的。

(精华版)国家开放大学电大专科《机械制造基础》形考任务1试题及答案

(精华版)国家开放大学电大专科《机械制造基础》形考任务1试题及答案

(精华版)国家开放大学电大专科《机械制造基础》形考任务1试题及答案(精华版)国家开放大学电大专科《机械制造基础》形考任务1试题及答案盗传必究形考任务一一、填空题题目1金属材料的力学性能是指在外载荷作用下其抵抗变形或破坏的能力。

题目2强度是指金属材料在外载荷作用下,抵抗塑性变形和断裂的能力。

题目3金属材料在外载荷作用下产生断裂前所能承受塑性变形的能力称为塑性。

题目4在铁碳合金中,莱氏体是由奥氏体和渗碳体所构成的机械混合物。

题目5疲劳强度是表示材料经受无数次交变载荷作用而不引起断裂的最大应力值。

题目6优质碳素结构钢的牌号有两位数字表示,这两位数字具体表示钢中含碳量是万分之几。

题目7合金钢就是在碳钢的基础上有目的地加入一定量合金元素的钢。

题目8橡胶按用途可分为通用橡胶和特种橡胶两大类。

题目9常用的表面热处理工艺有表面淬火和表面化学热处理两种。

题目10淬火前,若钢中存在网状渗碳体,应采用正火的方法予以消除,否则会增大钢的淬透性。

题目11砂型铸造中常用的手工造型方有整模造型、分模造型、挖砂造型、活块造型等。

题目12根据药皮所含氧化物的性质,焊条分为酸性焊条和碱性焊条两类。

题目13冲压生产的基本工序有分离工序和变形工序两大类。

题目14电焊条由焊芯和药皮两部分组成。

二、是非判断题题目15冲击韧性值随温度的降低而增加。

选择一项:错题目16抗拉强度是表示金属材料抵抗最大均匀塑性变形或断裂的能力。

选择一项:对题目17硬度是指金属材料抵抗其他物体压入其表面的能力。

选择一项:错题目18金属材料在外载荷作用下产生断裂前所能承受最大塑性变形的能力称为塑性。

选择一项:对题目19冲击韧性值随温度的降低而减小。

选择一项:对题目20强度越高,塑性变形抗力越大,硬度值也越高。

选择一项:对题目21屈服强度是表示金属材料抵抗微量弹性变形的能力。

选择一项:错题目22冲击韧性值愈大,材料的韧性愈好。

选择一项:对题目23硬度是指金属材料抵抗比它更硬的物体压入其表面的能力。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、问答题(每题4分,共20分)1·影响切削变形的因素有哪些,分别是怎样影响切削变形的?答:影响切屑变形的因素很多,主要有:工件材料、刀具前角、切削速度、切削厚度。

工件材料的强度,硬度越大,切屑变形越小,刀具的前角越大,切削刃就越锋利,对切削层金属的挤压也就越小,剪切角就越大,所以,切屑变形也就越小。

切削速度主要是通过积屑瘤和切削温度使剪切角变化而影响切屑变形的,随着切削厚度的增加,使切屑的平均变形减小。

2·简述定位基准中的精基准和粗基准的选择原则。

(1)基准重合原则应尽量选择加工表面的工序基准作为定位基准,称为基准重合原则。

采用基准重合原则,可以直接保证加工精度,避免基准不重合误差。

(2)基准统一原则在零件的加工过程中,应采用同一组精基准定位,尽可能多地加工出零件上的加工表面。

这一原则称为基准统一原则。

(3)自为基准原则选择加工表面本身作为定位基准,这一原则称为自为基准原则。

(4)互为基准原则对于零件上两个有位置精度要求的表面,可以彼此互为定位基准,反复进行加工。

粗基准的选取择原则。

(1)有些零件上的个别表面不需要进行机械加工,为了保证加工表面和非加工表面的位置关系,应该选择非加工表面作为粗基准。

(2)当零件上具有较多需要加工的表面时,粗基准的选择,应有利于合理地分配各加工表面的加工余量。

(3)应尽量选择没有飞边、浇口、冒口或其他缺陷的平整表面作为粗基准,使工件定位可靠。

(4)粗基准在零件的加工过程中一般只能使用一次,由于粗基准的误差很大,重复使用必然产生很大的加工误差。

3·简述提高主轴回转精度应该采取的措施。

答:①提高主轴部件的制造精度首先应提高轴承的回转精度,如选用高精度的滚动轴承或采用高精度的多油楔动压轴承和静压轴承。

其次是提高与轴承相配合零件(箱体支承孔、主轴轴颈)的加工精度。

②对滚动轴承进行预紧对滚动轴承适当预紧以消除间隙,甚至产生微量过盈,由于轴承内外圈和滚动体弹性变形的相互制约,既增加了轴承刚度,又对轴承内外圈滚道和滚动体的误差起均化作用,因而可提高主轴的回转精度。

③使主轴的回转误差不反映到工件上直接保证工件在加工过程中的回转精度而不依赖于主轴,是保证工件形状精度的最简单而又有效的方法。

4·何谓六点定则?答:工件在未定位前,可以看是空间直角坐标系中的自由物体,它可以沿三个坐标轴的平行方向放在任意位置,即具有沿着三个坐标轴移动的自由度;工件沿三个坐标轴转角方向的位置也是可以任意放置的,即具有绕三个坐标轴转动的自由度。

通常用一个支承点限制工件一个自由度,用空间合理布置的六个支承点限制工件的六个自由度,使工件的位置完全确定,称为六点定则。

5·制订工艺规程的基本要求是什么?答:(1)分析零件工作图和产品装配图;(2)对零件图和装配图进行工艺审查;(3)根据产品的生产纲领确定零件的生产类型;(4)确定毛坯的种类及其制造方法;(5)选择定位基准;(6)拟定工艺路线;(7)确定各工序所用机床设备和工艺装备(含刀具、夹具、量具、辅具等),对需要改装或重新设计的专用工艺装备要提出设计任务书;(8)确定各工序的余量,计算工序尺寸和公差;(9)确定各工序的切削用量和时间定额;(10) 确定各工序的技术要求和检验方法;(11) 进行方案对比和经济技术分析,确定最佳工艺方案; (12) 按要求规范填写工艺文件。

6·何谓定位误差?定位误差是由哪些因素引起的?定位误差的数值一般应控制在零件公差的什么范围内?答:定位误差是由于工件在夹具上(或机床上)的定位不准确而引起的加工误差。

定位误差△D 的来源主要有两个方面;1. 基准不重合误差△B ,由于工件的工序基准与定位基准不重合而造成的加工误差称为基准不重合误差。

2. 基准位移误差△Y ,由于定位副制造不准确,使定位基准在加工尺寸方向上产生位移,导致各个工件的位置不一致而造成的加工误差,称为基准位移误差。

如果工件的定位误差不大于工件加工尺寸公差值的1/3,一般认为该定位方案能满足本工序加工精度的要求。

7·轴类零件中其中心孔的主要作用是什么?答:轴类零件的定位基准,最常用的是两中心孔。

因为轴类零件的内、外圆表面、螺纹、键槽等的设计基准均为轴心线,以两中心孔定位,不仅符合基准重合原则,同进符合基准统一原则,还能够一次装夹中加工多处表面,使这些表面具有较高的相对位置精度。

五、计算题1.在加工如图所示零件时,图样要求保证尺寸6士0.lmm ,因这一尺寸不便于测量,只能通过测量尺寸L 来间接保证,试求工序尺寸L 及其公差。

解:A0为封闭环,可画出如下的工艺尺寸链:其中:L 和 A1 为增环, A2 为减环,所以 L 的基本尺寸=36—26+6=16mm上偏差=0.05—(—0.05)—0.1=0mm 下偏差= —0.1+0.05+0= —0.05mm L=16005.0-mm2. 如图所示,(a)为工件铣槽工序简图,(b)为工件定位简图。

试计算加工尺寸015.090-mm 的定位误差(外圆直径0035.0100-φ ,工件内孔025.0040+φ,定位心轴009.0025.040--φ)。

解:工件内孔中心线为定位基准,工件内孔圆柱面为定位基准面;定位心轴的外圆柱面为限位基面。

基准位移误差: ()mm Y 0205.02009.0025.0025.0--+=∆90015.0-尺寸的工序基准为工件外圆柱面的下母线,工序基准与定位基准不重合,基准不重误差为工序基准到定位基准尺寸的公差,即:mm B 0175.02035.0==∆ 又因为工序基准不在定位基准面上,所以,定位误差为: mm Y B D 038.00175.00205.0=+=∆+∆=∆3·如图(a)所示为轴套零件简图,其内孔、外圆和各端面均已加工完毕,试分别计算按图(b)中3种定位方案钻孔时的工序尺寸及偏差。

解:方案一,由于定位基准与设计基准重合,所以,A1=mm 1.012+-,, 方案二,可画出如下的工艺尺寸链:其中,A2为增环,8006.0-mm为减环,所以,A2的基本尺寸=8+12=20mm上偏差=0.1—0.06=0.04mm下偏差= —0.1—0= —0.1mm所以A2=2004.01.0+-mm方案三,可画出如下的工艺尺寸链:其中,4001.0-为增环,8006.0-和A3为减环,所以的基尺寸=40—(8+12)=20mm上偏差=0.1—0+0.1=0下偏差= 0—(—0.06) —0= —0.04mm所以A3=20004.0-mm五、计算题28. 如图轴套零件在车床上已加工好外圆、内孔及各表面,现需在铣床上以端面A定位,铣出表面C保证尺寸20-0.2mm,试计算铣此缺口时的工序尺寸。

(10分)已知:A2=40+0.05 A3=65±0.05 A∑=20-0.2求A(1)尺寸链图(2分)(2)判断封闭环A∑=20-0.2(2分)(3)上下偏差与基本尺寸计算(2分)AΣ=A+ A2―A3 A =45BsAΣ= BsA+BsA2-BxA3 BsA=-0.1BxAΣ= BxA+BxA2-BsA3 BxA=-0.15(4)入体尺寸标注:44.9-0.05(2分)(5)校核δ∑= δ+δ2+δ3 = 0.2(2分)六、简答题29.什么叫阿贝原则?答: 零件上的被测线应与测量工具上的测量线重合或在其延长线上称为阿贝原则。

30.车削圆锥面必须满足哪些条件?答:(1)车刀刀尖与工件轴线等高;(2)刀尖在进给运动中的轨迹是一直线;(3)该直线与工件轴线的夹角等于圆锥半角。

31.什么叫完全定位?什么叫不完全定位?答:工件在机床上或夹具中定位,若六个自由度都被限制时,则称为完全定位。

工件在机床上或夹具中定位,若六个自由度没有被全部限制,但又满足加工要求的,则称为不完全定位。

七、论述题32.拉削一批齿轮坯的内孔(如图1所示),或拉削一批薄板零件的孔(如图2所示),试推想加工表面可能会出现怎样的几何形状误差并提出改进措施?(图1)(图2)答案:(1)由于工件的孔壁沿轴向不均匀(左端薄,右端厚),拉孔时径向受力变形,沿轴向也是不均匀的,左端变形大,右端变形小,所以加工后孔有锥度误差,左端孔径小,右端孔径大。

因此必然影响齿轮孔装配时与轴的配合精度。

为减少孔的锥度误差,可把孔做成阶梯孔,即左端薄壁处孔略大,不拉削,使装配时不与轴配合(如图1-1)。

(2)加工后孔近似于椭圆壮,产生圆度误差。

由于孔沿圆周各点的壁厚不均匀,b处最薄,在拉削力作用下沿径向变形大,使实际切削量变少,且加工后弹性恢复较大,因此加工后,bb尺寸小了,孔成为扁圆状。

(bb<aa),可使壁厚均匀来解决(如图2-1)。

(图1-1)(图2-1)八、能力测试题33.分析以下定位情况,各元件分别限制哪几个自由度?属于何种定位?(e)加工轴答案:图a中:挡销限制X的移动;三爪限制Y、Z的移动;后顶尖限制Y、Z的转动。

中心架为辅助支承。

该定位属于不完全定位。

图b中:三爪限制Y、Z的移动和Y、Z的转动。

中心架为辅助支承。

属于不完全定位。

图c中:心轴端面限制Z的移动和X、Y的转动,心轴限制X、Y的移动和X、Y的转动,属于过定位图d中:底面限制Z的移动和X、Y的转动,活动V形块限制X的移动和Z的转动。

该定位属于不完全定位。

图e中:三爪卡盘限制Y、Z的移动。

该定位属于欠定位。

六、简答题28.什么叫工序?答:一个或一组工人,在一台机床或一个工作地点对同一或同时对几个工件所连续完成的那部分工艺过程。

29. 何谓工艺过程尺寸链?答:相互联系、按一定顺序的、首尾相接的尺寸封闭图形叫尺寸链。

30.什么叫完全定位?答:工件在机床上或夹具中定位,若六个自由度都被限制时,则称为完全定位。

七、能力测试题31.图示零件加工时应如何选择粗精基准,(标有符号为加工面,其余为非加工面)并简要地说明理由。

(图a、b要求保持璧厚均匀,图c、d所示零件毛坯孔已铸出,要求该孔加工余量均匀。

)答案:(1)图a中以不加工面作粗基准,以孔作精基准。

这样可保证壁厚均匀,保证孔与外圆的同轴度。

(2)图b中以不加工面小端外圆作粗基准,以孔作精基准,可保证壁厚均匀。

(3)图c中以孔作粗基准,以小外圆为精基准,可简化夹具制造,保证孔加工余量均匀。

(4)图d中以轴承孔作粗基准,以底面作精基准。

可保证轴承孔加工余量均匀。

相关文档
最新文档
