bl4000恒压供水控制器说明书
恒压供水控制器说明书
恒压供水控制器说明书一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。
具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。
二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。
5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200）160mm×80mm×90mm （AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。
3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220V9.面板及配线端子说明：VC-3200型控制器端子接线图VC-3200型控制器接线端子说明：N---AC 220V零线L --- AC 220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TXD/T+ ---RS232/485通讯接口NC ---空点RXD/T- ---RS232/485通讯接口GND—信号地CM1---信号公共点1 FWD---正转运行V+ ----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A ---DC 0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1. 面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。
恒压供水设备使用手册
使用手册广州三业科技有限公司变频恒压供水设备使用手册本系统为全自动控制、全自动恒压供水装置。
该系统集电力技术、数字技术、工业自动化控制技术、信息处理技术为一体的产物。
其适用于无人值守的供水系统。
由于整个系统运行参数均经过数字处理，所以，运行记录、更改设置非常方便。
对要求在节能、延长电机寿命和保证正常供水等方面的用户均带来不少的方便和投资实惠。
1本系统采用日本（TOHO）（日本神王电气公司）TTM117系列精密压力监控仪表。
该仪表具有如下特点：1.1该仪表符合国际标准,可与其它国家或国产仪表互换, PID（比例、积分、微分控制）整定具有数字与模糊逻辑运算相结合的自整定（AT）、自适应功能。
非专业人员可校对出专家特性曲线。
全部参数由数字方式显示，（包括实时检测数据、运行数据、设定数据）而且检测结果与设定参数用绿色及红色LED数码管同时显示，一目了然。
1.2仪表本身具有微电脑芯片，人为或仪表自整定的参数，全部仪表以数字的方式永久记存，失电后仍能保存十年以上。
1.3仪表的具体操作请参见其说明书。
2本系统采用西门子公司生产的变频器，该变频器具有高效、低耗以及多种保护功能。
利用参数设置单元，可根据不同的电机需要设定各种运行、保护参数，同时该参数设置单元还可对电机的电流、电压、频率进行监测。
3电流、电压表，通过三相转换开关对系统的三相电压、三相电流作选择显示。
4采用远传压力表检测市政供水压力，控制生活水泵的运行。
5恒压供水控制系统面板的操作使用。
5.1系统控制5.1.1把系统控制开关打到“开”时，系统将开始运行。
5.1.2把系统控制开关打到“停”时，系统将停止运行。
5.2“手动/自动”转换开关系统运行后，不论采用市政恒压控制或水泵恒压控制，都可选择手动或自动的启动方式。
消防泵及每台生活水泵都分别设有手动/自动转换开关，用于分别设置各台泵的启动方式。
两台生活泵只要有一台处于手动位置，则另一台也失去自动功能。
5.2.1手动操作系统运行后，将任一台泵的“手动/自动”转换开关置于手动位置，所对应的水泵即投入运行。
恒压供水说明书_实验指导
三、产品结构
实验桌：采用全钢精细加工而成，整体表面均由环氧聚塑料喷漆，底部有万向轮便于移动。 并配备带锁储藏柜和抽屉。
实验台：实验台分上下两部分，上部分是操作指示部分；下部分是接线插座部分。并且提供 安全的交流电源。
供水装置：主要由水泵、供水箱、承压箱、集水箱、传感器及电磁阀六部分组成。压力传感 器安装于出水口，真实地反映出供水压力。底部同样装有万向轮，给安装及检修带 来方便。
敬请广大学校师生对本实验装置提出宝贵意见和建议。谢谢！
广东三向教学仪器制造有限公司 二ΟΟ四年八月
1
PDF 文件使用 "pdfFactory Pro" 试用版本创建
目录
使 用 说 明 ......................................................................................................................................................3 一、产品概述 ............................................................................................................................................3 二、主要技术参数： ................................................................................................................................3 三、产品结构 ............................................................................................................................................3 四、“恒压供水系统”的组成 ..................................................................................................................3 五、“恒压供水系统”工作原理 ..............................................................................................................4 六、监控考核软件 ....................................................................................................................................5 七、设备配置 ............................................................................................................................................7 八、设备面板图及说明 ............................................................................................................................8
恒压供水控制器说明书

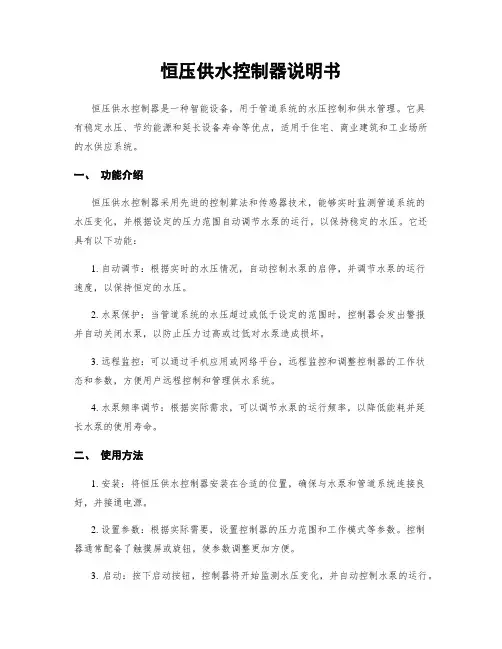

恒压供水控制器说明书恒压供水控制器是一种智能设备，用于管道系统的水压控制和供水管理。
它具有稳定水压、节约能源和延长设备寿命等优点，适用于住宅、商业建筑和工业场所的水供应系统。
一、功能介绍恒压供水控制器采用先进的控制算法和传感器技术，能够实时监测管道系统的水压变化，并根据设定的压力范围自动调节水泵的运行，以保持稳定的水压。
它还具有以下功能：1. 自动调节：根据实时的水压情况，自动控制水泵的启停，并调节水泵的运行速度，以保持恒定的水压。
2. 水泵保护：当管道系统的水压超过或低于设定的范围时，控制器会发出警报并自动关闭水泵，以防止压力过高或过低对水泵造成损坏。
3. 远程监控：可以通过手机应用或网络平台，远程监控和调整控制器的工作状态和参数，方便用户远程控制和管理供水系统。
4. 水泵频率调节：根据实际需求，可以调节水泵的运行频率，以降低能耗并延长水泵的使用寿命。
二、使用方法1. 安装：将恒压供水控制器安装在合适的位置，确保与水泵和管道系统连接良好，并接通电源。
2. 设置参数：根据实际需要，设置控制器的压力范围和工作模式等参数。
控制器通常配备了触摸屏或旋钮，使参数调整更加方便。
3. 启动：按下启动按钮，控制器将开始监测水压变化，并自动控制水泵的运行。
4. 远程控制：如果需要远程监控和调整控制器的工作状态，可以下载对应的手机应用或登录网页平台，通过网络远程操作控制器。
三、注意事项1. 定期检查：定期检查控制器和管道系统的运行情况，确保其正常工作。
特别是注意水泵的运行状态、水压传感器的准确性和防止水泵堵塞等问题。
2. 防水措施：由于恒压供水控制器通常安装在潮湿的环境中，应采取必要的防水措施，以确保其安全可靠的运行。
3. 周期性维护：根据使用情况，定期清洁和维护控制器，并定期更换水泵的配件，以延长设备的使用寿命。
4. 电源保护：为了防止供电异常导致的故障，建议在安装时使用稳定的电源供应，并考虑备用电池供电。
总结：恒压供水控制器作为一种先进的智能设备，能够稳定管道系统的水压，提高供水效率，保护水泵并节约能源。
恒压恒温变频供水电气说明书
面板按钮操作说明电源开/关：该开关用来打开或者关闭该电气柜的控制电源。
系统手动/自动：该开关用来选择系统的自动的与手动，自动模式下由程序控制。
1#泵手动/自动：1#泵在手动模式下，直接以工频的方式运行。
1#泵在自动模式下，受程序控制以变频或者工频的方式运行。
2#泵手动/自动：2#泵在手动模式下，直接以工频的方式运行。
2#泵在自动模式下，受程序控制以变频或者工频的方式运行。
电阀手动/自动：比例阀在手动模式下，直接以设定的开度值打开。
比例阀在自动模式下，根据温度变化受程序控制打开或者关闭。
报警：在系统发生故障时，该处作为声光报警用，灯亮并且有蜂鸣声。
当发生报警时，应先在触摸屏上的“报警画面”查看报警原因，再确认问题解决后按下触摸屏上的“故障消音”按钮复位故障。
触摸屏操作说明1，主画面：系统上电后，首先显示的是系统示意画面。
该画面主要用来显示系统的运行情况，水泵的状态，供水压力和温度以及变频器的频率。
该画面的右上角可以显示实时的报警信息，同一时间内最多可以显示两条报警。
该画面水泵图形内部的矩形会有颜色显示，灰色停止，蓝色变频，绿色工频，红色故障。
该画面可以直接设定压力和温度，如果需要进入其他画面，需要用户名和密码。
用户名：ADMIN，密码：0000。
供水压力实际值：显示实时的供水压力值。
供水压力设定值：设定需要的供水压力。
在自动运行时，当系统跟踪压力信号时，会改变变频器的频率以实现供水压力的平衡。
高压报警设定值：当供液压力实际值大于该处设定时，延时（延时时间可以在“时间设定”画面设定）一段时间后，触发供液高压报警。
低压报警设定值：当供液压力实际值小于该处设定时，延时（延时时间可以在“时间设定”画面设定）一段时间后，触发供液低压报警。
(P)比例值设定(I)积分值设定(D)微分值设定：这里是三个数值用来调整变频器的输出频率，以达到压力的稳定。
根据现场情况不同，该处的三个数字也将会有微小的区别。
供水温度实际值：显示实时的供水温度值。
恒压供水控制器说明书
一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。
具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。
二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。
5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200）160mm×80mm×90mm （AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。
3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220V9.面板及配线端子说明：VC-3200型控制器端子接线图VC-3200型控制器接线端子说明：N---AC 220V零线L --- AC 220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TXD/T+ ---RS232/485通讯接口NC ---空点RXD/T- ---RS232/485通讯接口GND—信号地CM1---信号公共点1 FWD---正转运行V+ ----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A ---DC 0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1.面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。
变频恒压供水电脑控制器说明书
HD4000变频恒压供水电脑控制器使用手册目录系统概述 (2)主要性能指标 (2)安装尺寸和接线端子说明 (3)操作面板指示及参数设定说明 (5)恢复系统参数出厂值 (5)参数列表及参数出厂默认值 (6)系统参数功能详细说明 (9)故障显示代码说明 (17)外部输入信号端子说明 (17)系统当前时间的调整 (18)手动临时开机的调整 (18)外部输出端子与部分变频器端子的连接表 (19)4-20mA压力变送器的连接方法 (20)RS485远程通讯接口 (20)一、系统概述HD4000系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。
具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。
二、主要性能指标1.可编程设定多种泵工作方式，最多可拖4台泵循环启动；2.配备RS485远程通讯接口，标准组态软件支持远程通讯；3.液晶汉字显示，参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，双看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵和退泵功能，不用的泵可以设定退出循环；9.具有动压、静压（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.具有超压自动泄水设定和控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有分时分压供水控制功能，最多有六段时间控制；18.具有上限保护压力控制功能，超压自动停泵；19.系统运行状态和故障状态汉字提示，运行状况一目了然；三、安装尺寸和接线端子说明1.控制器外形尺寸: 160mm×80mm×90mm2.控制柜面板开口尺寸151mm×75mm，面板卡入式安装。
恒压供水控制器说明书
恒压供水控制器说明书一、产品概述恒压供水控制器是一种用于自动控制供水系统压力的智能化设备。
它能够根据实际用水需求，实时调节水泵的运行状态，以保持供水压力的稳定，从而提高供水质量，节约能源，并延长水泵的使用寿命。
二、工作原理恒压供水控制器通过压力传感器采集供水系统中的压力信号，并将其与设定的压力值进行比较。
当实际压力低于设定压力时，控制器会启动水泵增加供水量，直至压力达到设定值；当实际压力高于设定压力时，控制器则会减少水泵的运行数量或降低水泵的转速，以减少供水量，使压力恢复到设定范围内。
三、主要功能1、压力设定用户可以根据实际需求，在控制器上设定所需的供水压力值。
2、多泵控制支持对多台水泵的自动切换和协调控制，实现水泵的轮流工作和备用，提高系统的可靠性。
3、自动调速根据压力变化，自动调节水泵的转速，实现节能运行。
4、故障报警当系统出现故障，如水泵过载、缺水等，控制器会发出报警信号，并采取相应的保护措施。
5、数据显示实时显示供水压力、水泵运行状态、电流、电压等参数，方便用户监控系统运行情况。
6、通信功能具备通信接口，可与上位机进行通信，实现远程监控和管理。
四、技术参数1、输入电源：＿____V，＿____Hz2、压力测量范围：＿____MPa3、控制精度：＿____MPa4、输出控制方式：＿____5、防护等级：＿____五、安装与接线1、安装环境控制器应安装在干燥、通风良好、无腐蚀性气体的场所，避免阳光直射和强烈震动。
2、接线步骤（1）按照控制器的接线图，将压力传感器、水泵电机、电源等线路正确连接。
（2）确保接线牢固，接触良好，避免虚接和短路。
六、操作方法1、开机接通电源，控制器将进行自检，显示正常后即可进入工作状态。
2、参数设置通过操作面板上的按键，进入参数设置界面，按照提示输入设定压力等参数。
3、手动/自动切换可根据需要选择手动控制或自动控制模式。
4、运行监控在运行过程中，密切关注控制器的显示参数，如有异常及时处理。
变频恒压供水设备使用说明书
变频恒压供水设备使用说明书Product OverviewThe variable frequency constant pressure water supply XXX the speed of the water pump and the。
of multiple water pumps according to the XXX。
while ensuring that the water supply pressure remains constant at the pre-set value on the basis of satisfying the user's flow demand。
The entire system is XXX。
and it can replace water towers。
high-level water tanks and air pressure tanks in water supply。
with XXX-saving effect.The variable frequency water supply XXX variable frequency control。
a water pump unit。
a pressure sensor。
a liquid level controller (nal)。
pipeline fittings and valves。
etc.Range of Applicable Water QualityIt is suitable for drinking water。
reclaimed water。
with water temperature of 0-90°C and pH value of 6.5-8.5.Scope of nThis XXX。
operates reliably。
has high pressure stability。
恒压供水控制器说明书
恒压供水控制器说明书一、产品概述恒压供水控制器是一种专用设备，用于自动控制水泵的启停，以实现恒定的供水压力。
该控制器采用先进的控制算法和精确的压力传感器，能够根据用户设定的压力值进行智能调节，确保供水系统始终保持稳定的压力输出。
本说明书将详细介绍恒压供水控制器的特点、安装方法、使用步骤和注意事项。
二、产品特点1. 智能恒压控制：采用先进的控制算法，能够根据用户设定的压力值自动调节水泵的启停，确保供水系统稳定输出恒定的压力。
2. 高精度压力传感器：内置高精度压力传感器，能够实时监测供水系统的压力变化，并准确反馈给控制器进行调节。
3. 多种保护功能：具备过压保护、欠压保护、过流保护、短路保护等多种安全保护功能，有效保护供水系统和水泵设备的安全运行。
4. 易操作的触摸屏界面：采用人机交互的触摸屏界面，操作简便直观，用户可轻松设置和调整恒压供水控制器的参数。
5. 节能高效：根据系统需求智能调节水泵的启停，避免不必要的能耗，实现节能高效的供水控制。
三、安装方法1. 选择合适的安装位置：恒压供水控制器应安装在通风良好、干燥、无腐蚀性气体和粉尘的环境中。
2. 连接电源：将控制器的电源线连接到电源插座，并确保电源电压与控制器标识一致。
3. 连接压力传感器：将压力传感器的连接线与控制器相应接口连接，注意正确对接，避免接反或接触不良。
4. 连接水泵设备：根据控制器的接线图，将水泵设备与控制器相应接口连接，确保接线牢固可靠。
5. 安装固定：将控制器固定在合适的位置，确保不会晃动或受到外力影响。
四、使用步骤1. 启动控制器：按下控制器的电源开关按钮，使控制器进入工作状态。
2. 设置参数：通过触摸屏界面，进入参数设置界面，按照实际需求设置恒压供水控制器的参数，包括供水压力设定值、启停压力差、启停延时等。
3. 手动模式：如需手动控制水泵启停，可在手动模式下操作控制器，手动模式下，控制器将按照设定的启停压力差来判断何时启停水泵。
恒压供水变频使用说明书
BPC系列变频调速恒压供水设备技术方案一、概论BPC系列变频调速恒压供水设备是一种自动化程度最高,节能效果显著的供水设备。
其控制核心采用了交流变频技术和微机控制技术,通过采读供水系统的压力/温度变化信息，经数据处理后对水泵机组进行调速，改变供水流量以满足管网系统的供水要求.本设备广泛应用于:●城乡水厂泵站，加压泵站；●居住小区、宾馆、饭店及其他大型公共建筑的生活、消防供水；●工矿企业的生活、生产用水;●采暖、空调系统的冷热水循环系统;●污水处理;●农业排灌，园林喷灌及音乐喷泉等。
二、设备构成BPC系列变频调速恒压供水设备由泵、动力及控制系统和其他操作设备组成（图1）。
本设备配有2—4台主供水泵（含备用泵1台),1-2台辅助泵和1个小型气压罐。
每台泵的进出口两侧各装有一个闸阀,以便将泵退出系统进行维修。
出水侧还装有一个逆止阀，防止水倒流。
为节约占地面积，泵一般采用立式结构。
泵的轴封采用机械密封，可防止泵的泄露而使泵房更整洁。
三、设备特点节能:本装置与其他的控制系统不同,它的能量损失最小，泵仅在要求供水时才吸收能量,在从零至最大的不同流量要求时,通过改变泵的转速,使之始终输出恒定的压力.在用水量极小时,比如夜间,系统可通过气压罐供水，或辅泵(设计选配供水。
低噪音运行：需要供给最大流量的时间很少，大部分时间泵都工作在低转速状态，并且泵是由低噪音电机驱动低速运转的。
系统还加置了降低振动和噪音的减振器,合适的安装可以使噪音降低到最小.因此，在要求安静工作环境的场所安装本系统是十分必要的，如医院、剧院、播音大楼、居民住宅区、旅馆等等.占地面积小：本中心要求提供安装的场地非常小，柔性布置和特殊的设计可以用于每一个可能安装的地方。
容易安装：每一套设备都是成套供应的，并已装配好连接进出水口、动力及低水位保护开关的接口和操作设备。
运行经济:使用变频无级调速系统可以快速调整泵的供水流量,并向用户提供合适的供水压力。
合适的工作压力使得设备的使用时间长,且泵、阀门、仪表及其他水暖器材的磨损很小，不易损坏.标准化的元器件和极大的互换性可减少大量备品备件.快速收回投资：较高的投资费用将因较低的能量消耗在短期内得到补偿。
恒压供水控制器说明书
环,14—3#泵变频
P04
变频 工 频时间设
秒
用于两泵或三泵循环软 启动时，变频切换到工
定
频的时间设定
P05
欠压加泵
时间
0-250秒
20
多泵启动时，欠压启动
下台泵的时间
P06
超压减泵
时间
0-250秒
15
多泵运行时，超压减泵
的时间
P07
输出电压
选择
1-2
1
1---0-10V 2---0-5V
P29
最低输出
频率
0-50Hz
0
用于控制水泵的最低转 速
P30
D/A输出
控制选择
0-1
0
0—正向控制1—反向 控制
P31
睡眠重新
起泵偏差
睡眠后当前压力
＜（P01-P31）时重新起动
水泵工作
P32
定时开关
使能
0-2
0
P32=0时，无定时功能；
P32=1时，定时定压供 水；P32=2时，分时段 分压供水
0
P26=0,无缺水保护功
能。
P26＞0有缺水保护功 能。参数中每个数值代 表5秒钟
P27
上限保护
压力
当测量压力＞=P27时，控制器所有输出断开，测量值小于设定值时重 新启动
P28
水泵睡眠 时间设定
0-250
（X5秒）
60
当P22＞0,而且输出频 率P28时间以上仍然v=P22,则将启动水泵睡 眠。
P01
当前压力
设定值
第一控制压力或下限压
力设定值
P02
第二压力
设定值
[实用参考]恒压供水控制器说明书.doc
![[实用参考]恒压供水控制器说明书.doc](https://img.taocdn.com/s3/m/d1644821caaedd3382c4d323.png)
一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。
具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。
二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。
5.可接无源远传压力表、有源电压及电流型压力变送器；6.D/A输出控制频率电压为DC0-10V,也可设定为DC0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸:160mm×80mm×80mm（AC-3200）160mm×80mm×90mm（AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。
3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC5W;8.控制器接线端子输出容量：3A/AC220V9.面板及配线端子说明：VC-3200型控制器端子接线图VC-3200型控制器接线端子说明：N---AC220V零线L---AC220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TRD/T+---RS232/485通讯接口NC---空点RRD/T----RS232/485通讯接口GND—信号地CM1---信号公共点1FWD---正转运行V+----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A---DC0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1.面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。
变频恒压供水电脑控制器说明书
HD4000变频恒压供水电脑控制器使用手册目录系统概述 (2)主要性能指标 (2)安装尺寸和接线端子说明 (3)操作面板指示及参数设定说明 (5)恢复系统参数出厂值 (5)参数列表及参数出厂默认值 (6)系统参数功能详细说明 (9)故障显示代码说明 (17)外部输入信号端子说明 (17)系统当前时间的调整 (18)手动临时开机的调整 (18)外部输出端子与部分变频器端子的连接表 (19)4-20mA压力变送器的连接方法 (20)RS485远程通讯接口 (20)一、系统概述HD4000系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。
具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。
二、主要性能指标1.可编程设定多种泵工作方式，最多可拖4台泵循环启动；2.配备RS485远程通讯接口，标准组态软件支持远程通讯；3.液晶汉字显示，参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，双看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵和退泵功能，不用的泵可以设定退出循环；9.具有动压、静压（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.具有超压自动泄水设定和控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有分时分压供水控制功能，最多有六段时间控制；18.具有上限保护压力控制功能，超压自动停泵；19.系统运行状态和故障状态汉字提示，运行状况一目了然；三、安装尺寸和接线端子说明1.控制器外形尺寸: 160mm×80mm×90mm2.控制柜面板开口尺寸151mm×75mm，面板卡入式安装。
中文恒压供水控制器使用手册(V3
微电脑恒压供水控制器WE-D/S/L/F/X系列用户手册资料代码：WE-D/S/L/F/X V3.2版警告！只有专业的技术人员才允许安装微电脑恒压供水控制器，所有的电气安装和维修工作都必须由专业的工程师进行。
警告！微电脑恒压供水控制器是不可以在现场进行维修的机器。
不要试图修理损坏的单元，请与供应商或当地授权的维修站联系。
警告！不要试图进行本手册中没有涉及的任何测量，器件的更换或其他维修工作，否则将可能导致保修失效，危及正常运行，延长设备停机时间和增加费用等后果。
感谢您选用本产品，本设备属精密电子仪器，为确保您的人身、设备以及财产的安全，在使用本设备前，请您务必阅读本手册，并在以后的搬运、安装、运行、调试与检修过程中遵照执行。
注意！欲获取详细的技术信息，请与当地供应商或当地微电脑恒压供水控制器代理处联系。
目录产品介绍 (3)功能明细 (3)型号代码 (5)产品规格 (6)接线端子的定义与说明 (8)控制器详细操作说明 (12)参数设定及操作方法 (19)调试指南 (21)系统工作原理 (22)常见问答 (24)有限责任 (27)产品介绍微电脑恒压供水系列产品微电脑恒压供水控制器系列产品包括D、S、L、F、X五种产品。
D、S、L、系列是一款液晶中文显示微电脑恒压供水控制产品，完美结合了最新单片机技术，做到人机界面和供水专用plc的无缝结合,同时做到了功能齐全、性能稳定，操作简便。
整体结构紧凑，美观大方。
F系列是一款分体式微电脑恒压供水控制器，配合本公司生产的GPC触摸屏一起使用，接线更加方便，整体更加高档。
X系列是一款消防供水专用控制器，配合本公司生产的GPC触摸屏一起使用，更能体现它的使用价值。
功能明细1、整机高度简洁，操作方便，外观时尚，4*12大尺寸液晶，中文汉字显示，指示信息全面，丰富而完美的中文提示，使一般的泵房管理人员无需经过复杂的培训，也能对各项操作运用自如，而无需专业工程师对其操作。
恒压供水控制器说明书
恒压供水控制器说明书一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。
具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。
二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。
5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200）160mm×80mm×90mm （AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。
3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220VP01 当前压力设定值0-2.5Mpa 0.20第一控制压力或下限压力设定值P02 第二压力设定值0-2.5Mpa 0.30第二控制压力、消防压力或动压设定值P03 泵工作方式1-14 11-1#泵变频,2-2#泵变频,3-一变一工,4-补水泄压,5-开关控制,6-1#与2#循环,7-1#,2#,3#三台泵循环,8-一变两工,9-一变三工,10-消防二工频,11-一变四工,12-1#与3#循环,13-2#与3#循环,14—3#泵变频P04 变频 工频时间设定0.1-5秒0.2用于两泵或三泵循环软启动时，变频切换到工频的时间设定P05 欠压加泵时间0-250秒20多泵启动时，欠压启动下台泵的时间P06 超压减泵时间0-250秒15多泵运行时，超压减泵的时间P07 输出电压选择1-2 1 1---0-10V 2---0-5VP08 输入传感器类型1-2 11---0-5V 2---1-5V(4-20mA)P09 传感器量程选择0.6, 1.0, 1.6,2.5 MPa1.00.6Mpa,1.0MPa,1.6MPa,2.5MpaP10 传感器零点校正0-0.1MPa 0.00填入传感器零压时仪表PV窗口显示的数值P11 传感器满度校正0-50% 12%满量程的修正百分比（0-50%）P12 定时换泵设定0-1 00---不换泵1—定时换泵(P03=1,2,6,7,12,13定时换泵功能有效)P13 定时换泵时间1-100小时12 定时换泵时间设定P14 换泵剩余时间显示1-100小时12显示离换泵还剩多少时间，不能设定。
恒压供水系统简单使用说明
使用说明：本系统分为自动操作和手动操作两部分1、启动系统首先，请将柜体内的断路器合闸，观察plc绿色运行灯是否亮起（黄灯时请将plc最右边连接器盖下的开关拨到run，红灯请关机重启，如不行请重新下载程序至plc），变频器是否正常且无报警和故障（如有故障请参见mm430手册解除故障和报警），柜门上的屏是否运行，柜门上的运行指示灯是否亮起，确定后请启动总控开关。
2、自动控制首先将柜门上手自动旋钮选为自动，接着在屏上点击且输入密码，进入监控画面，确定无报警（如有报警，请根据报警提示解除报警，如有特殊情况（如：硬件故障但不影响使用的情况）必须无视故障的，可以强制，如屏出故障后，可重启变频器），确定时间数据正确，然后点击屏上或柜体上的启动按钮。
3、手动控制首先将柜门上手自动旋钮选为手动，接着点击屏或柜体上的启动按钮，然后确定一号电机的使用方式，旋钮启动一号电机，确定二号电机的使用方式，旋钮启动二号电机。
（只能有一台电机使用变频方式，工频使用后会有一段时间的变频保护时间）4、用户密码管理员账户：0 密码：00000000操作员账户：1 密码：11111111密码可在屏中更改5、触摸屏的校准在主菜单里可以找到6、如果plc硬件损坏，可更换plc，应急时可将plc上200、203线拆下直接短接入24v。
7、如果变频器硬件损坏或故障无法排除时，请直接用手动控制中的工频（不可使用变频）。
8、校准变频数据，将变频器上的hand按下，按上键直到到达预设水压，按下p，p0003为3，查看r2266的数据并将数据输入至p2240.9、监控时间设定屏监控中的自动切换时间是指两台电机交互使用的间隔时间，自动保护时间是对工频切换至变频时对变频器的保护，应设置为工频条件下电机从工作到停止的时间。
高低频自动切换时间为，当变频使用时，变频器已达最高频率，维持一段时间后，系统会将2台电机同时开启，一台工频使用一台变频使用来满足低水压的使用需求。
恒压供水控制器说明书
恒压供水控制器说明书一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。
具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。
二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。
5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200）160mm×80mm×90mm （AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。
3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220VP01 当前压力设定值0-2.5Mpa 0.20第一控制压力或下限压力设定值P02 第二压力设定值0-2.5Mpa 0.30第二控制压力、消防压力或动压设定值P03 泵工作方式1-14 11-1#泵变频,2-2#泵变频,3-一变一工,4-补水泄压,5-开关控制,6-1#与2#循环,7-1#,2#,3#三台泵循环,8-一变两工,9-一变三工,10-消防二工频,11-一变四工,12-1#与3#循环,13-2#与3#循环,14—3#泵变频P04 变频 工频时间设定0.1-5秒0.2用于两泵或三泵循环软启动时，变频切换到工频的时间设定P05 欠压加泵时间0-250秒20多泵启动时，欠压启动下台泵的时间P06 超压减泵时间0-250秒15多泵运行时，超压减泵的时间P07 输出电压选择1-2 1 1---0-10V 2---0-5VP08 输入传感器类型1-2 11---0-5V 2---1-5V(4-20mA)P09 传感器量程选择0.6, 1.0, 1.6,2.5 MPa1.00.6Mpa,1.0MPa,1.6MPa,2.5MpaP10 传感器零点校正0-0.1MPa 0.00填入传感器零压时仪表PV窗口显示的数值P11 传感器满度校正0-50% 12%满量程的修正百分比（0-50%）P12 定时换泵设定0-1 00---不换泵1—定时换泵(P03=1,2,6,7,12,13定时换泵功能有效)P13 定时换泵时间1-100小时12 定时换泵时间设定P14 换泵剩余时间显示1-100小时12显示离换泵还剩多少时间，不能设定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
bl4000恒压供水控制器说明书
BL4000恒压供水控制器是一种高性能、高可靠的供水控制器，适用于各种水泵系统的自动控制。
本说明书将为您介绍BL4000恒压供水控制器的特点、使用方法和技术参数。
1. 特点：
BL4000恒压供水控制器采用微电脑控制技术，可实现恒压供水、变频调速、过载保护等多种功能。
其优点如下：
（1）智能化控制：可实现自动控制、手动控制、远程控制等多种操作方式。
（2）恒压供水：通过精准的控制算法，实现恒定的水压输出，避免水压波动过大而造成的设备损坏和水管破裂等问题。
（3）变频调速：采用变频调速技术，可以实现流量调节和节能降耗。
（4）安全可靠：具有多重保护机制，包括过载保护、短路保护、欠压保护、过压保护等，确保设备运行安全可靠。
2. 使用方法：
BL4000恒压供水控制器易于安装、操作和维护。
在安装前，请确保设备已经符合要求，并按照以下步骤进行安装：
（1）将控制器固定在墙上或者支架上。
（2）将水泵的进、出水口与控制器连接。
（3）将电源线连接到控制器电源端子上，注意接线正确。
（4）根据实际需求，设置控制器参数，如恒压供水值等，然后
启动设备即可。
3. 技术参数：
BL4000恒压供水控制器技术参数如下：
（1）额定输入电压：AC220V/50Hz
（2）输出功率：1.5KW - 15KW
（3）控制方式：微电脑自动控制
（4）最大工作压力：10bar
（5）最大流量：20m/h
（6）环境温度：-10℃~+60℃
（7）适用水泵类型：离心泵、深井泵、管道泵等
总之，BL4000恒压供水控制器是一款高性能、高可靠的供水控制器，可以满足不同场合的使用需求，如果您有任何问题或者需要更多咨询，请随时联系我们。
