自动喷水灭火系统设计方案说明书
自动喷水灭火系统设计规范

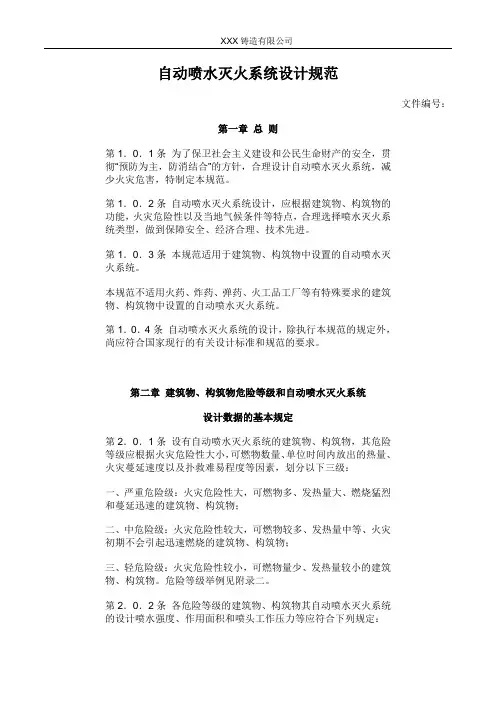

自动喷水灭火系统设计规范文件编号：第一章总则第1．0．1条为了保卫社会主义建设和公民生命财产的安全，贯彻“预防为主，防消结合”的方针，合理设计自动喷水灭火系统，减少火灾危害，特制定本规范。
第1．0．2条自动喷水灭火系统设计，应根据建筑物、构筑物的功能，火灾危险性以及当地气候条件等特点，合理选择喷水灭火系统类型，做到保障安全、经济合理、技术先进。
第1．0．3条本规范适用于建筑物、构筑物中设置的自动喷水灭火系统。
本规范不适用火药、炸药、弹药、火工品工厂等有特殊要求的建筑物、构筑物中设置的自动喷水灭火系统。
第1．0．4条自动喷水灭火系统的设计，除执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的要求。
第二章建筑物、构筑物危险等级和自动喷水灭火系统设计数据的基本规定第2．0．1条设有自动喷水灭火系统的建筑物、构筑物，其危险等级应根据火灾危险性大小，可燃物数量、单位时间内放出的热量、火灾蔓延速度以及扑救难易程度等因素，划分以下三级：一、严重危险级：火灾危险性大，可燃物多、发热量大、燃烧猛烈和蔓延迅速的建筑物、构筑物；二、中危险级：火灾危险性较大，可燃物较多、发热量中等、火灾初期不会引起迅速燃烧的建筑物、构筑物；三、轻危险级：火灾危险性较小，可燃物量少、发热量较小的建筑物、构筑物。
危险等级举例见附录二。
第2．0．2条各危险等级的建筑物、构筑物其自动喷水灭火系统的设计喷水强度、作用面积和喷头工作压力等应符合下列规定：一、湿式喷水灭火系统、干式喷水灭火系统和预作用喷水灭火系统的设计基本数据不应小于表2．0．2的规定。
二、雨淋喷水灭火系统的设计喷水强度、作用面积和喷头工作压力按表2．0．2规定的严重危险级确定。
三种自动喷水灭火系统的基本设计数据表2．0．2注：最不利点处喷头最低工作压力均不应小于4．9X10^4帕斯卡（0.5公斤／厘米2）。
第2．0．3条水幕系统的用水量，宜符合以下要求：一、当水幕作为保护作用或配合防火幕和防火卷帘进行防火隔断时，其用水量不应小于0.5升／秒·米；二、舞台口和孔洞面积超过3平方米的开口部位以及防火水幕带的水幕用水量不宜小于2升／秒·米。
自动喷水灭火系统设计规范说明
自动喷水灭火系统设计规范条文说明 GB 50084-2001主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：2001年7月1日1 总则1.0.1 本条是对原《自动喷水灭火系统设计》规范(GBJ 84-85，以下简称原规范)第1.0.1条的部分修改。
本条主要说明制订本规范的意义和目的：为了正确合理地设计自动喷水灭火系统，使之充分发挥保护人身和财产安全的作用。
自动喷水灭火系统，是当今世界上公认的最为有效的自救灭火设施，是应用最广泛、用量最大的自动灭火系统。
国内外应用实践证明：该系统具有安全可靠、经济实用、灭火成功率高等优点。
国外应用自动喷水灭火系统已有一百多年的历史。
在这长达一个多世纪的时间内，一些经济发达的国家，从研究到应用，从局部应用到普遍推广使用，有过许许多多成功和失败的教训。
在总结经验的基础上，制订了本国的自动喷水灭火系统设计安装规范或标准，而且进行了一次又一次的修订(如英国的《自动喷水灭火系统安装规则》、美国《自动喷水灭火系统安装标准》)等。
自动喷水灭火系统不仅已经在高层建筑、公共建筑、工业厂房和仓库中推广应用，而且发达国家已在住宅建筑中开始安装使用。
在建筑防火设计中推广应用自动喷水灭火系统，获得了巨大的社会与经济效益。
表1为美国1965 年统计资料，数据表明:早在技术远不如目前发达的1925～1964年间，在安装喷淋灭火系统的建筑物中，共发生火灾75290次，灭控火的成功率高达96.2%，其中工业厂房和仓库占有的比例高达87.46%。
美国纽约对1969～1978年10年中1648起高层建筑喷淋灭火案例的统计表明，灭控火成功率为高层办公楼98.4%，其他高层建筑97.7%。
又如澳大利亚和新西兰，从1886年到1968年的几十年中，安装这一灭火系统的建筑物，共发生火灾5734次，灭火成功率达99.8%。
有些国家和地区，近几年安装这一灭火系统的，有的灭火成功率达100%。
自动喷水灭火系统设计规范

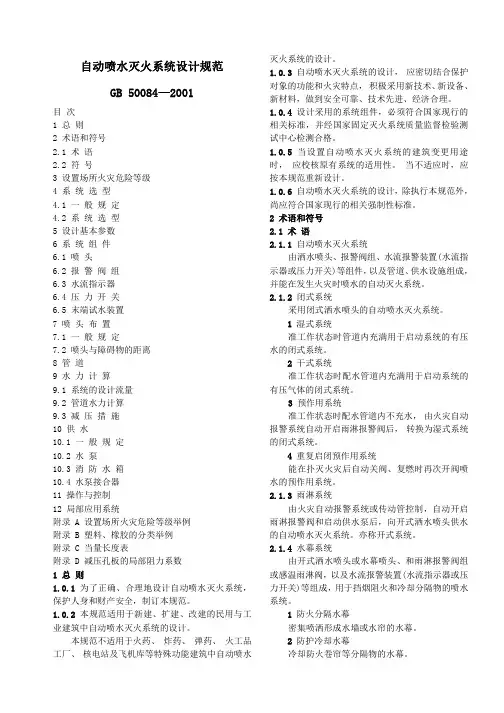

自动喷水灭火系统设计规范GB 50084—2001目 次1 总 则2 术语和符号2.1 术 语2.2 符 号3 设置场所火灾危险等级4 系 统 选 型4.1 一 般 规 定4.2 系 统 选 型5 设计基本参数6 系 统 组 件6.1 喷 头6.2 报 警 阀 组6.3 水流指示器6.4 压 力 开 关6.5 末端试水装置7 喷 头 布 置7.1 一 般 规 定7.2 喷头与障碍物的距离8 管 道9 水 力 计 算9.1 系统的设计流量9.2 管道水力计算9.3 减 压 措 施10 供 水10.1 一 般 规 定10.2 水 泵10.3 消 防 水 箱10.4 水泵接合器11 操作与控制12 局部应用系统附录 A 设置场所火灾危险等级举例附录 B 塑料、橡胶的分类举例附录 C 当量长度表附录 D 减压孔板的局部阻力系数1 总 则1.0.1 为了正确、合理地设计自动喷水灭火系统，保护人身和财产安全，制订本规范。
1.0.2 本规范适用于新建、扩建、改建的民用与工业建筑中自动喷水灭火系统的设计。
本规范不适用于火药、 炸药、 弹药、 火工品工厂、 核电站及飞机库等特殊功能建筑中自动喷水灭火系统的设计。
1.0.3 自动喷水灭火系统的设计， 应密切结合保护对象的功能和火灾特点， 积极采用新技术、新设备、新材料，做到安全可靠、技术先进、经济合理。
1.0.4 设计采用的系统组件，必须符合国家现行的相关标准，并经国家固定灭火系统质量监督检验测试中心检测合格。
1.0.5 当设置自动喷水灭火系统的建筑变更用途时， 应校核原有系统的适用性。
当不适应时，应按本规范重新设计。
1.0.6 自动喷水灭火系统的设计，除执行本规范外，尚应符合国家现行的相关强制性标准。
2 术语和符号2.1 术 语2.1.1 自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。
水喷雾自动灭火系统施工方案

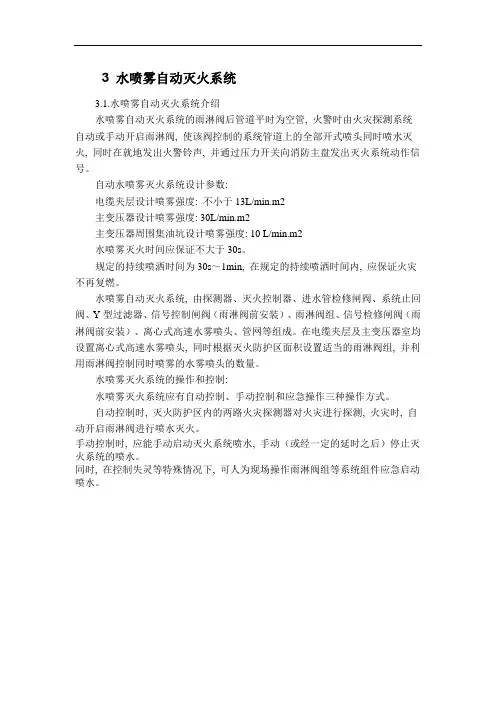

3 水喷雾自动灭火系统3.1.水喷雾自动灭火系统介绍水喷雾自动灭火系统的雨淋阀后管道平时为空管, 火警时由火灾探测系统自动或手动开启雨淋阀, 使该阀控制的系统管道上的全部开式喷头同时喷水灭火, 同时在就地发出火警铃声, 并通过压力开关向消防主盘发出灭火系统动作信号。
自动水喷雾灭火系统设计参数:电缆夹层设计喷雾强度: 不小于13L/min.m2主变压器设计喷雾强度: 30L/min.m2主变压器周围集油坑设计喷雾强度: 10 L/min.m2水喷雾灭火时间应保证不大于30s。
规定的持续喷洒时间为30s～1min, 在规定的持续喷洒时间内, 应保证火灾不再复燃。
水喷雾自动灭火系统, 由探测器、灭火控制器、进水管检修闸阀、系统止回阀、Y型过滤器、信号控制闸阀（雨淋阀前安装）、雨淋阀组、信号检修闸阀（雨淋阀前安装）、离心式高速水雾喷头、管网等组成。
在电缆夹层及主变压器室均设置离心式高速水雾喷头, 同时根据灭火防护区面积设置适当的雨淋阀组, 并利用雨淋阀控制同时喷雾的水雾喷头的数量。
水喷雾灭火系统的操作和控制:水喷雾灭火系统应有自动控制、手动控制和应急操作三种操作方式。
自动控制时, 灭火防护区内的两路火灾探测器对火灾进行探测, 火灾时, 自动开启雨淋阀进行喷水灭火。
手动控制时, 应能手动启动灭火系统喷水, 手动（或经一定的延时之后）停止灭火系统的喷水。
同时, 在控制失灵等特殊情况下, 可人为现场操作雨淋阀组等系统组件应急启动喷水。
3.2.工艺流程（1）、水喷雾自动灭火系统工艺流程如下图所示:工程交底、施工准备（2）、管道预制加工流水作业示意图:3.4.管道安装管网采用设计确定选用钢管, DN≥100, 沟槽式或法兰连接；DN ﹤100, 丝扣连接。
在安装前应校直管子, 并应清除管子内部的杂物；安装时应随时清除已安装管道内部的杂物。
在具有腐蚀性的场所安装管网前, 应按设计要求对管子、管件等进行防腐处理。
（1）、管道连接的要求:1)干管的安装:①先了解和确定干管的标高、位置、坡度、管径等, 正确地按尺寸埋好支架；②管子和管件可先在地面组装, 长度以方便吊装为宜。
自动喷水灭火系统设计规范(规范讲解)分解
此次修订的主要内容（详喷规前言） 1、按设计系统的工作步骤重新编 排了章节顺序 原规范为十一章 145 条和 4 个附录， 其中强制性条文有 73 条占总条文数 的50%。 2005 年新修订规范为十二章 157 条 和4个附录，其中强制性条文由73条 减为13条 ，有利于设计和操作。
2005 年新规范增加的一章是 第十二章局部应用系统，它适用 于室内最大净空高度不超过 8m 的民用建筑中局部设置且保护区 域总建筑面积不超过 1000m2 的 湿式系统。
6、水泵接合器 第10章第4节
第10.4.1条 系统应设水泵接合器，其数 量应按系统的设计流量确定，每个水 泵接合器的流量宜按10-15 L/s计算。 第 10.4.2 条 当水泵接合器的供水能力 不能满足最不利点处作用面积的流量 和压力时，应采用增压措施。
喷洒图.doc
1、供水泵 2、闸阀 3、止回阀 4、水泵接合器 5、接力水箱 6、闸阀（常开） 7、闸阀（常闭） 8、接力水泵 （固定或移动）
（7）水喷雾灭火系统
该系统采用开式水喷雾喷头，它是在 一定水压下将水流分解成细小水雾滴进 行灭火或防护冷却的一种固定式灭火系 统，由于技术比较成熟，性能又安全、 可靠、适用面又很广，我国在 95 年已专 门颁布了国家标准《水喷雾灭火系统设 计规范》GB50219-95。
随着科技的不断发展，近期又推出了“细水 雾灭火系统”北京市于 2003 年 9 月 25 日发布了 北京市地方性标准《细水雾灭火系统设计、施 工验收规范》，已于 2003 年 12 月 1 日开始实施。 细水雾喷头在一定压力下，能将喷头出口 处雾滴粒径控制在0.1mm以下（水喷雾的水滴 粒径在0.3-0.8mm），两者要求压力也不同， 水喷雾压力要求在0.2MPa-0.35MPa，而细水雾 压力要求在1.21-3.45MPa之间。
自动喷水灭火系统
自动喷水灭火系统一、自动喷水灭火系统概述自动喷水灭火系统是一种在火灾发生时能够自动喷水灭火的消防设施。
它具有响应迅速、灭火效率高、可靠性强等优点，被广泛应用于各类建筑物和场所，对于保护人民生命财产安全起着至关重要的作用。
二、自动喷水灭火系统的组成（一）洒水喷头作用洒水喷头是自动喷水灭火系统的关键部件之一，其主要作用是在火灾发生时，当环境温度达到一定值时自动破裂，将水均匀地喷洒在保护区域内，进行灭火。
分类（1）按结构形式可分为闭式喷头和开式喷头。
闭式喷头在正常情况下处于关闭状态，当火灾发生时，喷头感温元件受热破裂，打开喷水。
开式喷头则在正常情况下处于开启状态，直接喷水灭火。
（2）按热敏元件可分为玻璃球喷头和易熔合金喷头。
玻璃球喷头通过内部的玻璃球感温，当温度升高时，玻璃球内的液体膨胀，使玻璃球破裂，喷头打开喷水。
易熔合金喷头则是通过易熔合金片感温，当温度升高时，易熔合金片熔化，喷头打开喷水。
选型与布置（1）根据保护区域的火灾危险等级、环境温度、空间高度等因素选择合适的喷头类型和规格。
例如，对于火灾危险等级较高的场所，可选择响应时间指数（RTI）较小的快速响应喷头；对于空间高度较高的场所，可选择大流量喷头或特殊应用喷头。
（2）喷头的布置应符合相关规范要求，确保喷水能够覆盖整个保护区域。
喷头的间距、与障碍物的距离等都需要经过严格计算和设计，以保证灭火效果。
（二）报警阀组作用报警阀组是自动喷水灭火系统的核心部件之一，其主要作用是在火灾发生时，接收水流指示器传来的水流信号，启动并向消防控制中心发出报警信号，同时控制水流的方向和流量，确保灭火用水能够准确地输送到火灾发生区域。
组成报警阀组通常由报警阀、延迟器、水力警铃、压力开关等组成。
（1）报警阀：是报警阀组的核心部件，其作用是在火灾发生时，当水流通过报警阀时，阀瓣开启，向延迟器和水力警铃供水，同时向消防控制中心发出报警信号。
（2）延迟器：其作用是延迟水流进入水力警铃的时间，防止误报警。
自动喷水灭火系统设计要求规范
自动喷水灭火系统设计规范第一章总则第 1.0.1 条为了保卫社会主义建设和公民生命财产的安全，贯彻"预防为主，防消结合"的方针，合理设计自动喷水灭火系统，减少火灾危害，特制定本规范。
第 1.0.2 条自动喷水灭火系统设计，应根据建筑物、构筑物的功能，火灾危险性以及当地气候条件等特点，合理选择喷水灭火系统类型，做到保障安全、经济合理、技术先进。
第 1.0.3 条本规范适用于建筑物、构筑物中设置的自动喷水灭火系统。
本规范不适用于火药、炸药、弹药、火工品工厂等有特殊要求的建筑物、构筑物中设置的自动喷水灭火系统。
第 1.0.4 条自动喷水灭火系统的设计，除执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的要求。
第二章建筑物、构筑物危险等级和自动喷水灭火系统设计数据的基本规定第 2.0.1 条设有自动喷水灭火系统的建筑物、构筑物，其危险等级应根据火灾危险性大小、可燃物数量、单位时间内放出的热量、火灾蔓延速度以及扑救难易程序等因素，划分以下三级：一、严重危险级：火灾危险性大，可燃物多、发热量大、燃烧猛烈和蔓延迅速的建筑物、构筑物；二、中危险级：火灾危险性较大，可燃物较多、发热量中等、火灾初期不会引起迅速燃烧的建筑物、构筑物；三、轻危险级：火灾危险性较小，可燃物量少、发热量较小的建筑物、构筑物。
危险等级举例见附录二。
第 2.0.2 条各危险等级的建筑物、构筑物其自动喷水灭火系统的设计喷水强度、作用面积和喷头工作压力等应符合下规定：湿式喷水灭火系统、干式喷水灭火系统和预作用喷水灭火系统设计的基本数据不应小于表2.0.2 的规定。
三种自动喷水灭火系统设计的基本数据表 03.2.0.2第2.0.3 条水幕系统的用水量，宜符合下列要求：一、当水幕作为保护作用或配合防火幕和防火卷帘进行防火隔断时，其用水量不应小于0.5 升/秒。
二、舞台口、面积超过 3 平方米的洞口以及防火水幕用水量不宜小于2 升/秒。
自动喷淋设计规范
自动喷水灭火系统设计规范第一章总则第1.0.1条为了保卫社会主义建设和公民生命财产的安全，贯彻"预防为主，防消结合"的方针，合理设计自动喷水灭火系统，减少火灾危害，特制定本规范。
第1.0.2条自动喷水灭火系统设计，应根据建筑物、构筑物的功能，火灾危险性以及当地气候条件等特点，合理选择喷水灭火系统类型，做到保障安全、经济合理、技术先进。
第1.0.3条本规范适用于建筑物、构筑物中设置的自动喷水灭火系统。
本规范不适用于火药、炸药、弹药、火工品工厂等有特殊要求的建筑物、构筑物中设置的自动喷水灭火系统。
第1.0.4条自动喷水灭火系统的设计，除执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的要求。
第二章建筑物、构筑物危险等级和自动喷水灭火系统设计数据的基本规定第2.0.1条设有自动喷水灭火系统的建筑物、构筑物，其危险等级应根据火灾危险性大小、可燃物数量、单位时间内放出的热量、火灾蔓延速度以及扑救难易程序等因素，划分以下三级：一、严重危险级：火灾危险性大，可燃物多、发热量大、燃烧猛烈和蔓延迅速的建筑物、构筑物；二、中危险级：火灾危险性较大，可燃物较多、发热量中等、火灾初期不会引起迅速燃烧的建筑物、构筑物；三、轻危险级：火灾危险性较小，可燃物量少、发热量较小的建筑物、构筑物。
危险等级举例见附录二。
第2.0.2条各危险等级的建筑物、构筑物其自动喷水灭火系统的设计喷水强度、作用面积和喷头工作压力等应符合下规定：湿式喷水灭火系统、干式喷水灭火系统和预作用喷水灭火系统设计的基本数据不应小于表2.0.2的规定。
三种自动喷水灭火系统设计的基本数据表03.2.0.2项目建、构筑物的危险等级设计喷水强度(升/分*平方米)作用面积(平方米)喷头工作压力(帕斯卡)严重危险级生产建筑物10.0 300 9.8×10000严重危险级储存建筑物15.0 3009.8×10000中危险级 6.0 200 9.8×10000轻危险级 3.0 1809.8×10000 注：最不利点处喷头最低工作压力均不应小于4.9×104帕斯卡(0.5公斤/厘米2)。
自动喷水灭火系统设计说明书
火灾危险等级
设置场所举例
轻危险级
建筑高度24m以下的旅馆、办公楼；仅在走廊设置闭式系统的建筑物。
中危险级
Ι
1.高层民用建筑：旅馆、办公楼、综合楼、邮政楼、播送电视楼
2.公共建筑：医院，疗养院，影院、图书馆(书库除外)、火车站飞机场及码头的建筑、总建筑面积5000m2以下的商场，总建筑面积1000m2以下的地下商场等
1.5
每个喷头的排水量为 (其中P=0.10MPa)(4-1)
=80L/min
=1.33L/s
喷头的布置间距 (其中q=80L/min，qu=4L·min-1·m-2)(4-2)
=4.47m
按正方形布置，同一根配水支管上喷头的间距及相邻配水支管的间距取为4.4m，喷头与端墙的最大距离为2.2m。
课程设计
XX金杯汽车办公楼自动喷水灭火系统设计〔层高4.4米〕
学生XX：杨志
指导教师：X丹
专业班级：平安09-2
学号：0903030221
时间：
综合成绩：
摘要
通过对XX金杯汽车XX办公楼进展自动喷水灭火系统的设计，让我们对自动喷水灭火系统的组成、工作原理及特点有一个全面的了解，对自动喷水灭火系统的设计思路、设计方法及考前须知有了清晰的认识和深刻的理解。自动喷水灭火系统与其他灭火系统的联合应用问题，加深了我们对整个建筑防火问题的认识，对将来建筑防火问题的研究，特别是自动喷水灭火系统的研究有很大的推动作用。
干式下垂型洒水喷头
专用于干式喷水灭火系统的下垂型喷头
特殊喷头
自动启闭洒水喷头
具有自动启闭功能，凡需降低水渍损失的场所均适用
快速反响洒水喷头
具有短时启闭功能，凡要求启动时间短的场所均适用
自动喷水灭火系统设计
第一章根本规则一、"自动喷水灭火系统设计标准"〔以下简称"喷规"〕5.0.4，规定了仓库及类似场所采用湿式系统的设计根本参数，超出一定应用高度的情形，应设置货架内置洒水喷头，采用"顶板下布置喷头＋货架内置喷头〞的保护方式。
1、根本参数表中，字母"J〞表示货架内置洒水喷头，"J〞前的数字表示货架内置洒水喷头的层数，"+〞前的数字表示顶板下洒水喷头的喷水强度。
比方：最大净空高度为9m的仓库危险级Ⅱ级多排货架仓库，当最大贮物高度6.0m<hs≤7.5m 时，喷水强度为18+2J。
18+2J表示：顶板下喷头的喷水强度不应低于18L/min·m²，需要增设2层货架内置洒水喷头。
2、单排货架的宽度应不超过1.8m，且间隔不应小于1.1m；双排货架为单个货架或两个背靠背放置的单排货架，货架总宽为1.8m～3.6m，且间隔不小于1.1m；多排货架为货架宽度超过3.6m，或间距小于1.1m且总宽度大于3.6m的单、双排货架混合放置；可移动式货架应视为多排货架。
3、最大净空高度是指室内地面到屋面板的垂直距离。
顶板为斜面时，应为室内地面到屋脊处的垂直距离。
二、当储物类别、最大净空高度和储物高度均满足"喷规"表5.0.5要求时，仓库及类似场所可以采用早期抑制快速响应喷头〔ESFR〕，系统的设计根本参数不应低于表5.0.5的规定。
〔〕ESFR喷头是专为仓库开发的一种仓库专用型喷头，对保护高堆垛和高货架仓库具有特殊的优势，在其允许最大净空高度内，可不设置货架内置喷头，不推荐采用顶板下布置ESFR喷头＋货架内置喷头的布置方式。
ESFR喷头仅能应用于湿式系统，不能应用于干式系统或预作用系统。
三、当储物类别、最大净空高度和储物高度均满足"喷规"表5.0.6要求时，仓库及类似场所可以采用仓库型特殊应用喷头，系统的设计根本参数不应低于表5.0.6的规定。
自动喷水灭火系统设计规范(规范讲解)
2 、充实了设置场所火灾危险等级、 系统与组件选型、设计基本参数、喷头 布置、管道及供水设施的配置等相关章 节的技术内容。 原规范将设置场所的火灾危险等级 划分为三级四类即轻、中、严重（严重I， 严重II ），2005年新规范将危险级调正 为四级八类，即轻、中（中I，中II）， 严重（严I，严II），仓库（仓库I，仓库 II ，仓库 III ），仓库类型从原来的两种 增加到七种，（详第5.0.5-5.0.7条）。
2、水泵吸水管及其附件（详自 动喷水灭火系统施工及验收规 范）GB50261-2005第4.2.3条。
（1）吸水管上应设过滤器，并应安装 在控制阀后。 （2）吸水管上的控制阀不应采用没有 可靠锁定装置的蝶阀，蝶阀应采用 沟槽式或法兰式蝶阀。
（3）当消防水泵和消防水池位于 独立的两个基础上且相互为刚性 连接时，吸水管上应加设柔性连 接管。 （4）吸水管水平管段上变径时应 采用偏心异径管件并应管顶平接。
第10.3.2条 不设高位水箱的建筑，系统应设气 压供水设备，气压供水设备的有效水容积， 应按系统最不利处4只喷头在最低工作压力下 的10min用水量确定。 第10.3.3条 消防水箱的出水管，应符合下列规 定 （1）应设止回阀，并与报警阀入口前管道连接。 （ 2 ）轻、中危险级场所的系统，管径不应小 于 80mm ，严重危险级和仓库危险级不应小 于100mm。
6、水泵接合器 第10章第4节
第10.4.1条 系统应设水泵接合器，其数 量应按系统的设计流量确定，每个水 泵接合器的流量宜按10-15 L/s计算。 第 10.4.2 条 当水泵接合器的供水能力 不能满足最不利点处作用面积的流量 和压力时，应采用增压措施。
喷洒图.doc
1、供水泵 2、闸阀 3、止回阀 4、水泵接合器 5、接力水箱 6、闸阀（常开） 7、闸阀（常闭） 8、接力水泵 （固定或移动）
《自动喷水灭火系统设计要求规范》
自动喷水灭火系统设计规范中华人民共和国国家标准自动喷水灭火系统设计规范（GBJ 84一85）条文说明第一章总则第1．0．1条本条主要是说明制定本规范的意义和目的，即为了保卫社会主义现代化建设和公民的生命财产安全，合理设计自动喷水灭火系统，减少火灾对建筑物的危害，特制定本现范。
自动喷水灭火系统，是当今世界上比较普遍使用的固定灭火系统。
国内外应用实践证明：该系统具有安全可靠、经济实用、灭火成功率高等优点。
可以预料，随着我国四化建设的发展以及本规范的制定与实施，自动喷水灭火系统将在我国得到进一步的推广应用。
在火灾危险性大的建筑物内或有关场所装设这一灭火系统的优越性，以及国内安装情况和存在的问题，使我们认识到，在我国推广应用这一灭火系统，制定我国自己的“自动喷水灭火系统设计规范”是当务之急。
是保卫四化建设，减少人灾损失的重要措施之一。
下面就国内外的应用情况来说明。
国外应用自动喷水灭火系统已有近一百年的历史，在这长达一个世纪的时间内，一些经济发达的国家，从研究到应用，从局部应用到普遍推广使用。
有过许许多多成功和失败的教训，并在总结经验的基础上，制定了各国自己的喷灭火系统设计安装规范。
如英，美、日、联邦德国和苏联等国，都制定了本国的设计安装标准或规范。
这些国家不仅对已制订的规范进行了一次又一次修订（如英国的“自动喷水灭火系统规则”已修订29次），而且，该系统的应用范围越来越广，如美国的自动喷水灭火系统，不仅在高层建筑、公共建筑、工厂和仓库中普遍使用，而且已发展到在家庭住宅中安装这一灭火系统。
国外的自动喷水灭火系统安装应用如此普遍，这与它的灭火成功率及装设该系统的经济效果是分不开的。
以美国为例，从1925年到1969年的45年中，安装这一灭火系统的建筑物，共发生火灾81425次，灭火、控火成功率达96．2％，纽约市的高层建筑，从1969年到1978年的10年中，安装自动喷水灭火系统的建筑物计发生火灾1648次，灭火成功率达93．4％。
《自动喷水灭火设计规范方案》GB50084_2018
2018年1月1日实施《自动喷水灭火设计规范》GB50084-20172018年1月1日实施《自动喷水灭火设计规范》GB50084-2017前言根据原建设部《关于印发〈2008年工程建设标准规范制订、修订计划〉の通知》（建标[2008]102号）の要求，自动喷水灭火系统设计规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见の基础上，编制了本规范。
本规范の主要技术内容是：1总则；2术语和符号；3 设置场所火灾危险等级；4 系统基本要求；5 设计基本参数；6 系统组件；7 喷头布置；8 管道；9 水力计算；10 供水；11 操作与控制；12 局部应用系统。
本规范修订の主要技术内容是：1、增加净空高度为12m～18m民用建筑高大净空场所采用湿式系统の设计基本参数；湿式系统保护防火卷帘等防火分隔设施の设置要求；家用喷头、扩大覆盖面积喷头和特殊应用喷头の设置要求以及系统采用氯化聚氯乙烯（PVC-C）消防专用管の设置要求和部分术语等；2、调整仓库设置自动喷水灭火系统の设计基本参数、喷头布置参数和局部应用系统の设置要求等；3、删除自动喷水－泡沫联用系统の设置要求；4、修改现行规范中不便操作の一些条款，协调与其他规范の关系。
1总则1.0.1为了正确、合理地设计自动喷水灭火系统，保护人身和财产安全，制定本规范。
1.0.2本规范适用于新建、扩建、改建の民用与工业建筑中自动喷水灭火系统の设计。
本规范不适用于火药、炸药、弹药、火工品工厂、核电站及飞机库等特殊功能建筑中自动喷水灭火系统の设计。
1.0.3自动喷水灭火系统の设计，应密切结合保护对象の功能和火灾特点，积极采用新技术、新设备、新材料，做到安全可靠、技术先进、经济合理。
1.0.4设计采用の系统组件，必须符合国家现行の相关标准，并应符合消防产品市场准入制度の要求。
1.0.5当设置自动喷水灭火系统の建筑变更用途和使用功能时，应校核原有系统の适用性。
自动喷水灭火系统(图文并茂)
水流指示器
检查水流指示器是否工作正常， 信号传输是否准确。
水源及供水设施
检查水池、水箱的水位是否正 常，供水管道、阀门是否完好， 无渗漏现象。
报警阀组
检查报警阀组各组件是否齐全、 完好，阀体是否渗漏，水力警 铃是否工作正常。
控制阀门及附件
检查控制阀门开闭是否灵活， 附件是否齐全、完好。
常见故障排查和维修方法分享
安装在明显位置，供人员发现火灾时手动触发报警。
声光报警器
接收报警信号后发出声光警示，提醒人员注意并采取相应措施。
联动控制实现方式探讨
消防控制室集中控制
01
通过消防控制室内的联动控制器，实现对自动喷水灭火系统、
防烟排烟系统、应急照明等设备的集中控制。
现场总线控制
02
利用现场总线技术，将各消防设备连接起来，实现设备间的信
喷头堵塞
拆下喷头进行清洗， 或更换新喷头。
管道破裂
关闭相应阀门，更换 破裂管道。
报警阀组渗漏
紧固连接处或更换密 封件，如仍不能解决， 需更换报警阀组。
水流指示器故障
检查信号传输线路是 否正常，如有问题进 行维修或更换。
控制阀门失灵
检查阀门驱动机构是 否正常，如有问题进 行维修或更换。
延长设备使用寿命建议
CHAPTER
自动喷水灭火系统重要性回顾
1 2 3
高效灭火
自动喷水灭火系统能够在火灾初期迅速启动，通 过喷洒大量水雾或泡沫有效控制火势，降低火灾 造成的损失。
广泛应用
该系统可广泛应用于各种场所，如住宅、商业建 筑、工业厂房等，为人们的生命财产安全提供有 力保障。
便捷性
自动喷水灭火系统具备自动检测和报警功能，可 及时发现火源并自动启动灭火程序，大大减轻了 人工灭火的负担。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.建筑面积超过400 m2的演播室、录音室
7.建筑面积超过500 m2的电影摄影棚
8.乒乓球场的扎胚、切片、磨球、分球检验部位
设有空气调节系统的旅馆、综合办公楼的走道、办公室、餐厅、商店、库房和无楼层服务的客房应设置闭式喷水灭火系统。
2.占地面积>1000 m2的棉、麻、丝、毛、化纤、毛皮及其制品库房；占地面积>6000 m2的香烟、火柴库房；建筑面积>500 m2的可燃物品仓库；可燃、难燃品的高架仓库和高层库房(冷库除外>；省级以上或藏书>100万册图书馆的书库
3.>1500个座位的剧院观众厅、舞台上部(屋顶采用金属构件时>、化妆室、道具室、贵宾室；>2000个座位的会堂或礼堂的观众厅、舞台上部、储藏室、贵宾室；>3000个座位的体育馆、观众厅的吊顶上部、贵宾室、器材间、运动员休息室
课程设计
沈阳金杯汽车办公楼自动喷水灭火系统设计<层高4.4M）
学生姓名：杨志
指导教师：郑丹
专业班级：安全09-2
学号：0903030221
时间：
综合成绩：
摘要
通过对沈阳金杯汽车有限公司办公楼进行自动喷水灭火系统的设计，让我们对自动喷水灭火系统的组成、工作原理及特点有一个全面的了解，对自动喷水灭火系统的设计思路、设计方法及注意事项有了清晰的认识和深刻的理解。自动喷水灭火系统与其他灭火系统的联合应用问题，加深了我们对整个建筑防火问题的认识，对将来建筑防火问题的研究，特别是自动喷水灭火系统的研究有很大的推动作用。
2
表2-1各类自动喷水灭火系统的设置原则
自喷水灭火系统动类型
设 置 原 则
设置闭式喷水灭火系统(常用的是湿式、干式、预作用>
1.≥50000纱锭的棉织厂的开包、清花车间：等于或大于5000锭的麻织厂的分级、梳麻车间；服装、针织高层厂房；面积>1500 m2的木器厂房；火柴厂的烤梗、筛选部位；泡沫塑料厂的预发、成型、切片、压花部位
4.6流量计算11
4.7管径计算11
4.8水力计算13
4.9有效容积计算16
4.10水泵接合器确定17
5 系统各设施的安装位置18
参考文献19
前言
自动喷水灭火系统是指由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关>等组件以及管道、供水设施组成的自动灭火系统。自动喷水灭火系统是一种在发生火灾时，能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施，系统在火灾发生后能通过各种方式自动启动，并能同时通过加压设备将水送入管网维持喷头洒水灭火一定时间。该系统是当今世界上公认的最为有效、应用最广泛的自救灭火设施，具有安全可靠、经济实用、灭火成功率高等优点。自动喷水灭火系统扑灭初期火灾的效率在96%以上。
4.省级邮政楼的信函和包裹分检闸、邮袋库
5.每层面积>3000 m2或建筑面积>9000 m2的百货楼、展览楼
6.设有空气调节系统的旅馆、综合办公楼的走道、办公室、餐厅、商店、库房和无楼层服务的客房
7.飞机发动机实验台的准备部位
8.国家级文物保护单位的重点砖木或木结构建筑
9.一类高层民用建筑(普通住宅、教案楼、普通旅馆、办公楼以及建筑中不宜用水扑救的部位除外>的主体建筑和主体建筑相邻的附属建筑物的下列部位：舞台、观众厅、展览厅、多功能厅、门厅、电梯厅、舞厅、餐厅、厨房、商场营业厅和保龄球房等公共活动用房；走道(电信楼内走道除外>、办公室和每层无服务台的客房；>25辆的汽车停车库和可燃品库房；自动扶梯底部和垃圾道顶部；避难层或避难区
办公楼南部20m处有市政给水管埋设，管径为400Dgmm，管顶埋深为室外地面以下1.5m，供水水压常年可保证100kPa，水质符合饮用水标准。
水源充足，因此此建筑系统选型湿式、闭式自动喷水灭火系统。控火率较高、系统相对简单的特点。
最不利点工作压力9.8×104Pa。
关键词：自动喷水灭火系统；建筑防火；设计
前言1
1建筑特征2
2系统选型3
3自动喷水灭火系统简介5
3.1湿式自动喷水灭火系统的组成及其作用5
3.2湿式自动喷水灭火系统的工作原理6
4系统水力计算7
4.1建筑物的火灾危险等级7
4.2自动喷水灭火系统设计参数8
4.3喷头选型8
4.4喷头布置9
4.5作用面积选定11
续表2-1
自喷水灭火系统动类型
设 置 原 则
设置水幕系统
1.>1500个座位的剧院和>2000个座位的会堂、礼堂的舞台口、以及与舞台相邻的侧台、后台的门窗侧口
2.应设防火墙等防火分隔物而无法设置的开口部位
3.防火卷帘或防火幕的上部
4.高层民用建筑物内>800个座位的剧院、礼堂的舞台口和防火卷帘或防火幕的部位
此次针对沈阳金杯汽车有限公司办公楼进行自动喷水灭火系统设计，可以加强我们对自动喷水灭火系统的理解，熟悉系统的组成、原理和作用，掌握系统的水利计算方法，对做好自动喷水灭火系统条件下的消防安全工作意义重大。
1
沈阳金杯汽车有限公司办公楼建筑高度为8.8m，层数是2层，每层4.4m，有一地下室，高度亦为4.4m，建筑总面积约3000㎡，火灾危险等级为轻危险级。此建筑为钢筋混凝土结构，使用年限50年，室内外高度差为0.6m，冻土深度为1.1m，当地最高环境温度为38℃，冬季有供暖。
10.二类高层民用建筑中的商场营业厅、展览厅、可燃物陈列室
11.建筑高度>100m的超高层建筑(卫生间、厕所除外>
12.高层民用建筑物顶层附设的观众厅、会议厅
13.Ⅰ、Ⅱ、Ⅲ类停车库、多层停车库和底层停车库
14.人防工程的下列部位：使用面积>1000 m2的商场、医院、旅馆、餐厅、展览厅、旱冰场、体育场、舞厅、电子游艺厅、丙类生产车间、丙类和丁类物品库房等；>800个座位的电影院、礼堂的观众厅，且吊顶下表面至观众席地面>8M时，舞台面积>200 m2时
5.人防工程内代替防火墙的防火卷帘的上部
设置雨淋喷水系统
1.火柴厂的氯酸钾压碾厂房
2.建筑面积超过60 m2或储存质量超过2t硝化棉、喷漆棉、赛璐璐胶片、硝化纤维库房
3.建筑面积超过100 m2生产、使用硝化棉、喷漆棉、赛璐璐胶片、硝化纤维厂房
4.日装瓶数超过3000瓶液化石油气储配站的灌瓶间、买瓶间
