整流桥原理分析
380v整流桥工作原理
380v整流桥工作原理小伙伴们！今天咱们来唠唠380V整流桥的工作原理，这可是个很有趣的东西呢！咱先来说说啥是整流桥吧。
整流桥啊，就像是一个超级魔法盒，它的主要任务就是把交流电变成直流电。
你想啊，交流电就像个调皮的小猴子，一会儿正一会儿负，上蹿下跳的，而直流电呢，就像个稳重的老黄牛，规规矩矩地朝着一个方向走。
那整流桥就是把交流电这个调皮鬼变成直流电这个老实家伙的神器。
那380V的整流桥呢，它可是在处理380V的交流电哦。
这个380V的交流电啊，可是很有力量的呢。
当这个交流电进入整流桥的时候，整流桥内部就开始热闹起来啦。
整流桥里面有好多二极管，这些二极管就像是一群小卫士。
二极管有个很神奇的特性，它就像一个单向的小通道。
电流从一个方向过来的时候，它就放行，就像热情地欢迎朋友进门；但是电流要是想从反方向过来，它就会把路堵住，就像坚决不让坏人进来一样。
在380V整流桥里，这些二极管们互相配合着。
当交流电的正半周来的时候，一部分二极管就开始工作啦。
它们让正半周的电流顺利地通过，就像在给电流铺了一条专属的高速公路，电流就沿着这条道儿开始跑起来，朝着变成直流电的方向大步迈进。
然后呢，当交流电的负半周来的时候，另外一些二极管就开始发挥作用了。
它们巧妙地把负半周的电流也给“引导”到正确的方向，让这个原本方向不断变化的交流电，逐渐地被整合成朝着一个方向流动的电流，也就是直流电啦。
你看啊，这个过程就像是一场精心编排的舞蹈。
每个二极管都知道自己什么时候该上场，什么时候该下场，它们配合得那叫一个默契。
而且啊，这个380V的电压在这个过程中就像是一个强大的动力源，虽然它很有劲儿，但是在整流桥这个魔法盒里，也被乖乖地整理成了直流电。
这直流电啊，在很多地方可有用啦。
比如说在一些工业设备里，那些需要稳定电源的机器就特别喜欢直流电。
就像有些精密的仪器，它们就像娇贵的小宝贝，只能接受直流电这种稳稳当当的电源供应。
如果给它们交流电，它们可能就会闹脾气，不好好工作啦。
四个二极管整流桥原理
四个二极管整流桥原理
四个二极管整流桥原理是一种电路设计，用于将交流电转化为直流电。
该电路由四个二极管组成，通常被称为“四个二极管整流桥”。
在该电路中，交流电源的两个端子与四个二极管的正极连接，同时四个二极管的负极连接在一起。
当交流电源的正负极不同时，电流会通过其中两个二极管，产生一个半波整流的效果。
当交流电源的正负极反转时，电流会通过另外两个二极管，再次产生一个半波整流的效果。
因此，通过四个二极管的整流桥，交流电可以被转化为直流电。
该电路的优点是简单、易于制造和安装，并且可以在较低的成本下实现整流。
缺点是输出的直流电有较大的纹波电压，需要通过滤波器进一步处理。
- 1 -。
四个二极管整流桥原理
四个二极管整流桥原理
四个二极管整流桥是电子电路中常用的电源整流电路，它的原理是利用四个二极管的导通和截止，将交流电信号转换成直流电信号。
四个二极管分为两组，每组两个二极管并联，组成一个三角形结构，另一端共同接地。
然后将交流电信号接到两组二极管的交叉点，交流信号通过其中一个二极管导通，另外一个二极管截止。
当交流信号的极性反转时，另外一个二极管导通，前一个二极管截止。
这样，交流信号就被转换为一个单向电流信号，它的大小等于交流信号的峰值。
整流后的电流还需要通过滤波电路进行滤波，以去除残留的交流成分，使得输出的电流更加平滑稳定。
四个二极管整流桥原理简单，结构紧凑，可靠性高，应用广泛。
- 1 -。

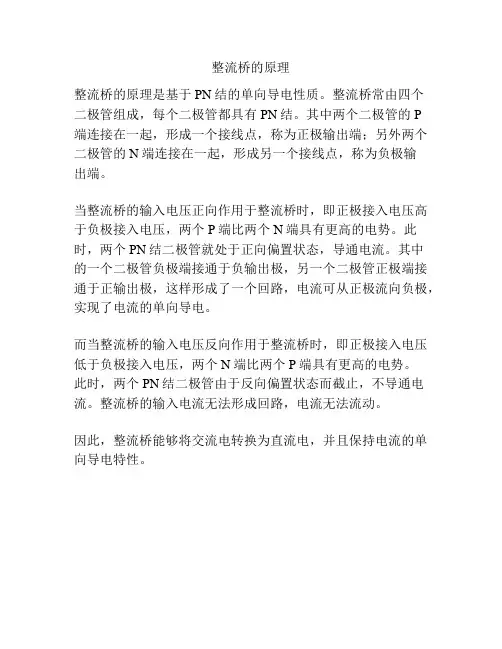

整流桥的原理
整流桥的原理
整流桥的原理是基于PN结的单向导电性质。
整流桥常由四个
二极管组成，每个二极管都具有PN结。
其中两个二极管的P
端连接在一起，形成一个接线点，称为正极输出端；另外两个二极管的N端连接在一起，形成另一个接线点，称为负极输
出端。
当整流桥的输入电压正向作用于整流桥时，即正极接入电压高于负极接入电压，两个P端比两个N端具有更高的电势。
此时，两个PN结二极管就处于正向偏置状态，导通电流。
其中
的一个二极管负极端接通于负输出极，另一个二极管正极端接通于正输出极，这样形成了一个回路，电流可从正极流向负极，实现了电流的单向导电。
而当整流桥的输入电压反向作用于整流桥时，即正极接入电压低于负极接入电压，两个N端比两个P端具有更高的电势。
此时，两个PN结二极管由于反向偏置状态而截止，不导通电流。
整流桥的输入电流无法形成回路，电流无法流动。
因此，整流桥能够将交流电转换为直流电，并且保持电流的单向导电特性。
整流桥
整流桥有多种方法可以用整流二极管将交流电转换为直流电，包括半波整流、全波整流以及桥式整流等。
整流桥，就是将桥式整流的四个二极管封装在一起，只引出四个引脚。
四个引脚中，两个直流输出端标有＋或－，两个交流输入端有～标记。
应用整流桥到电路中，主要考虑它的最大工作电流和最大反向电压。
图一 整流桥（桥式整流）工作原理图二 各类整流桥（有些整流桥上有一个孔，是加装散热器用的）半波整流；全波整流；桥式整流一、半波整流电路图１ 图1是一种最简单的整流电路。
它由电源变压器B、整流二极管D和负载电阻Rfz组成。
变压器把市电电压变换为所需要的交变电压e2，D 再把交流电变换为脉动直流电。
下面从图2的波形图上看看二极管是怎样整流的。
图２ 变压器次级电压e2，是一个方向和大小都随时间变化的正弦波电压，它的波形如图2（a）所示。
在0～π时间内，e2 为正半周即变压器上端为正下端为负。
此时整流二极管承受正向电压而导通，e2 通过它加在负载电阻Rfz上，在π～2π 时间内，e2 为负半周，变压器次级下端为正，上端为负。
这时D承受反向电压，不导通，Rfz上无电压。
在2π～3π 时间内，重复0～π 时间的过程，而在3π～4π时间内，又重复π～2π 时间的过程…这样反复下去，交流电的负半周就被"削"掉了，只有正半周通过Rfz，在Rfz上获得了一个单一右向（上正下负）的电压，如图2（b）所示，达到了整流的目的，但是，负载电压Usc 。
以及负载电流的大小还随时间而变化，因此，通常称它为脉动直流。
这种除去半周、留下半周的整流方法，叫半波整流。
不难看出，半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压Usc =0.45e2 ）因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。
二、全波整流电路 如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。
整流桥并联电容的原理
整流桥并联电容的原理
整流桥并联电容的原理如下：
整流桥是一种用于将交流信号转换为直流信号的电路，由四个二极管组成，通常被用于电源和电动机驱动等应用中。
并联电容是指将电容器与整流桥并联连接，用于滤波和平稳化输出信号。
整流桥的原理是利用二极管的特性，使得只有正半周或负半周的信号能够通过。
整流桥由两个二极管组成的一个桥臂负责正半周的整流，另外两个二极管组成的桥臂负责负半周的整流。
当输入信号为正弦波时，正半周的信号通过两个桥臂的二极管之后，经过并联电容的滤波，形成平稳的直流输出。
而负半周的信号则经过另外两个桥臂的二极管之后，也经过并联电容的滤波后输出。
并联电容的作用是在整流之后的输出信号中滤除高频噪声和涟漪。
当整流桥输出的信号为直流时，由于充电过程需要一定时间，电容会起到平滑输出信号的作用。
同时，电容器的电流响应要快于电阻，可以对交流信号起到滤波的作用，将高频噪声滤除。
实际上，电容器可以看作是一种存储电荷的器件。
当正弦波通过整流桥后，正半周期的信号会通过电容器进行充电，电容器会存储电荷。
然后在负半周期的信号到来时，电容器会通过放电的方式释放储存的电荷，从而实现平滑输出信号，并起到滤波的作用。
并联电容的值选择在滤波电感的范围内，以得到更好的滤波效果。
并联电容的值越大，对于高频信号的滤波效果也越好，但是电容器的体积和成本也会增加。
在实际应用中，需要根据具体的需求和成本考虑，选择适当的电容器。
综上所述，整流桥并联电容的原理是利用整流桥将交流信号转换为直流信号，通过并联电容的滤波作用，将高频噪声和涟漪从输出信号中滤除，实现平稳且稳定的直流输出。
整流桥工作原理及作用
整流桥工作原理及作用
整流桥工作原理及作用
一、整流桥的原理
整流桥是一种电路元件，它是由一系列金属桥芯片组成的，可以把交流电转换成直流电。
它通过改变电路中的桥芯片的排序来实现这个过程。
它可以把不同类型的直流电转换成不同电压或频率的交流电。
整流桥的工作原理是，当电流经过整流桥时，桥芯片会根据电流的大小而发生改变，从而将交流电变成直流电。
桥芯片在电流通过的时候会把电流分为正向和反向两部分，正向的电流会被桥芯片吸收，而反向的电流会被桥芯片放出，这样就完成了电流的转换。
二、整流桥的作用
1、用于变流及变压：整流桥可以把交流电变成不同电压的直流电，这样就可以实现变压和变流的功能，用于驱动电机、控制器和电子设备等。
2、应用于电能转换：整流桥也可以被用于把交流电转换成直流电，从而实现电能转换。
3、降压：整流桥也可以用于降压，通过将交流电变成直流电，
再将电压降低，从而达到降压的目的。
4、应用于电压稳定：整流桥也可以用于电压稳定，它可以通过
将交流电变成直流电，然后通过控制输出电压来实现电压稳定的作用。
5、用于滤波：整流桥可以用来滤波，可以抑制频率较高的波形，从而提高电器的工作稳定性。
四个二极管整流桥原理
四个二极管整流桥原理
四个二极管整流桥是一种常见的电路配置，用于将交流电转换为直流电。
其原理如下：
1. 四个二极管连接成一个桥形结构，其中两个二极管的正极相连，另外两个二极管的负极相连。
2. 输入交流电信号通过两个二极管的正极进入整流桥，并通过另外两个二极管的负极离开整流桥。
3. 当输入信号的正半周期时，两个二极管的正极为正，两个二极管的负极为负，这时正极的电流通过正极的二极管流向负极的二极管，由于二极管是单向导电的，所以只有一个二极管导通，另一个二极管截止。
4. 当输入信号的负半周期时，两个二极管的正极为负，两个二极管的负极为正，这时负极的电流通过负极的二极管流向正极的二极管，同样只有一个二极管导通，另一个二极管截止。
5. 综上所述，整流桥可以将输入的交流电信号转换为单向的直流电信号，输出电压为输入电压的正半波。
整流桥的优点是结构简单，成本低廉，效率高。
因此，在很多电源和电子设备中都广泛应用。
二极管整流桥原理讲解
二极管整流桥原理讲解二极管整流桥是一种电路元件，它由四个二极管组成，可以将交流电转换成直流电。
该电路在实际电子电路中广泛应用，常见于电子产品中的电源电路等。
下面是二极管整流桥的原理讲解：第一步：了解二极管的工作原理在介绍二极管整流桥的原理之前，我们需要了解二极管的工作原理。
二极管是一种半导体器件，它具有单向导电性。
二极管由P型半导体和N型半导体组成，当在两端接上电源后，电流从P半导体流向N 半导体，称为正向偏置，此时二极管导通；反之，当电流从N半导体流向P半导体时，称为反向偏置，此时二极管截止。
第二步：了解二极管整流的原理在交流电路中，电流的方向会不断改变，当需要将交流电转换成直流电时，就需要利用二极管的单向导电性。
在单个二极管中，只有正弦波的正半周期时，电流才可以通过，而反半周期时则会截止，这样就可以将交流电转换成带有波峰的直流电。
但是，由于交流电的正半周期和反半周期都会产生电流，因此只是利用单个二极管进行整流并不能完全将交流电转换成直流电。
第三步：理解二极管整流桥的工作原理为了解决单个二极管整流只能将交流电转换部分成直流电的问题，人们发明了二极管整流桥电路。
二极管整流桥有四个二极管，它们分别接在一个桥形电路上，用于交替导通。
在这个桥形电路中，交流电可以通过四个二极管中的两个二极管从一个方向通过，而另外两个二极管从相反的方向通过，这样就可以将交流电完全转换成直流电。
当交流电信号的正半周期时，D1和D4二极管导通，D2和D3二极管截止；当信号的反半周期时，D2和D3二极管导通，D1和D4二极管截止。
通过这种方式，交流电转换成的直流电质量更高，峰值更稳定。
总之，二极管整流桥是一种可以将交流电转换成直流电的电路，它利用了四个二极管交替导通的原理，以更高的质量和峰值输出直流电。
这种电路在实际电子电路中经常应用于电源电路以及其他需要直流电源的电路中。
三相整流桥电路图原理
三相整流桥电路图原理三相整流桥电路图是一种常见的电路结构，用于将三相交流电转换为直流电。
其原理是利用三相交流电的相位差，通过适当的连接方式，使得在任何时刻都有至少一个二极管可以导通，从而实现了对交流电的整流作用。
首先，我们来看一下三相交流电的基本特点。
三相交流电是由三个相位相差120度的交流电信号组成的，其波形呈现出三个相位间隔相等且相位差120度的正弦波。
在实际应用中，我们通常使用带有中性线的三相交流电源，其电压波形可以表示为Ua=Usin(ωt)，Ub=Usin(ωt-120°)，Uc=Usin(ωt-240°)，其中Us为幅值，ω为角频率，t为时间。
接下来，我们将介绍三相整流桥电路图的基本结构。
三相整流桥电路由六个二极管组成，这些二极管被连接成一个桥式结构，其中每个二极管的正极和负极分别连接到三相交流电源的三个相位上，而中性线则连接到桥式结构的中心节点。
在这种连接方式下，当三相交流电的任意一个相位的电压为正值时，桥式结构中的某两个二极管将导通，从而使得电流沿着固定方向流动，这样就实现了对交流电的整流作用。
在实际应用中，我们通常会在三相整流桥电路图的输出端加上滤波电路，以减小直流电的波动，使得输出电压更加稳定。
此外，还可以根据具体的需求，在输出端加上电压调节电路，以实现对输出电压的调节。
总的来说，三相整流桥电路图是一种常见的电路结构，其原理是利用三相交流电的相位差，通过适当的连接方式，使得在任何时刻都有至少一个二极管可以导通，从而实现了对交流电的整流作用。
在实际应用中，我们通常会在输出端加上滤波电路和电压调节电路，以满足不同的需求。
希望通过本文的介绍，能够对三相整流桥电路图的原理有一个更加深入的理解。
整流桥的工作原理
整流桥的工作原理
整流桥是一种用于将交流电转换为直流电的电路元件，其工作原理如下：
1. 整流桥由四个二极管组成，排列呈桥式连接。
这四个二极管分为两组，每组有两个二极管，分别被称为“正半波导通二极管”和“负半波导通二极管”。
2. 当输入交流电的正半周周期到来时，两个正半波导通二极管会导通，而负半波导通二极管会截止。
这样，电流可以通过从交流电源的正极到负极的路径流动。
3. 当输入交流电的负半周周期到来时，两个负半波导通二极管会导通，而正半波导通二极管会截止。
这样，电流仍然可以从交流电源的正极到负极的路径流动。
4. 在整个周期中，正半波导通二极管和负半波导通二极管会交替导通，从而将输入的交流电转换为了具有相同方向的直流电流。
整流桥的工作原理可以简单描述为：通过四个二极管相互配合，使得输入的交流电在输出时只有一个方向的电流流动。
这样可以将交流电转换为直流电，方便应用于直流电源供电等场合。
整流桥原理
整流桥原理
整流桥是一种电子电路，能够将交流电（AC）转换成直流电（DC），又称“反向整流桥”。
它是由四个半桥组成，分别由包括一只晶体管
和一个反向钳位在内的八个元件组成。
它的工作原理可以概括如下：整流桥由四个半桥组成，每个半桥由两个晶体管、一个正向钳位和一个反向钳位组成。
交流电（AC）通过四个半桥的正向钳位，此时正向钳位上的电流可以通过晶体管发射到反向钳位，形成反向电流，这样就形成了一个完整的整流桥。
整流桥的工作原理可以总结为三个方面：1、由于晶体管的极性，会使电流在正向钳位走一段后反转，形成一个完整的反向电路；2、
还有晶体管的功能，它的晶体管切换的高速、大开关电流，能够把
AC转换成DC；3、每个半桥的反向电路，能够使得所通过的电流在相反方向上施加电压，作用于每个半桥，这样就形成了一个完整的整流桥。
由于整流桥的优点，它已经广泛应用于电源供电、电动汽车等领域。
它不仅可以节省能源，而且能够将高压交流电降压到需要的电压，满足不同设备的使用需要。
此外，它还有一个重要作用，就是能够在交流电和直流电之间进行快速转换，在太阳能发电等场合，这是难以取代的重要技术手段。
总之，整流桥是一种电子电路，它使用四个半桥组成的反向电路，能够将交流电转换成直流电，广泛应用于电源供电和电动汽车等领域，节省能源，同时能够转换交流电和直流电，是一种重要的电子电路。
mb6s整流桥工作原理
标题：MB6S整流桥：原理、应用与选型MB6S整流桥是一种高效、可靠的电子元器件，广泛应用于电源、电机控制、照明等领域。
它的主要作用是将交流电转换为直流电，以供电子设备使用。
本文将从工作原理、应用和选型等方面详细介绍MB6S整流桥。
一、MB6S整流桥的工作原理MB6S整流桥是一种桥式整流电路，由四个二极管组成。
当交流电输入时，正半周时D1、D3导通，D2、D4截止，输出端正电压；负半周时D2、D4导通，D1、D3截止，输出端负电压。
这样，在输出端就可以得到一个稳定的直流电压。
具体来说，当交流电的正半周通过变压器降压后，经过D1、D3二极管整流，电流从正极流向负极，此时D2、D4二极管处于截止状态。
当交流电的负半周通过变压器降压后，经过D2、D4二极管整流，电流从负极流向正极，此时D1、D3二极管处于截止状态。
这样，四个二极管交替导通和截止，实现了交流电的整流。
二、MB6S整流桥的应用MB6S整流桥广泛应用于各种电子设备中，主要用于以下几个方面：1. 电源：在各种电子设备中，都需要将交流电转换为直流电以供设备使用。
MB6S整流桥可以实现高效、可靠的整流，为设备提供稳定的直流电源。
2. 电机控制：在电机控制系统中，需要对电机进行正反转控制。
MB6S整流桥可以通过改变二极管的导通顺序，实现电机的正反转控制。
3. 照明：在照明系统中，需要使用直流电源来驱动LED等照明设备。
MB6S整流桥可以将交流电转换为直流电，为照明设备提供稳定的电源。
三、MB6S整流桥的选型在选择MB6S整流桥时，需要考虑以下几个因素：1. 电流：在选择MB6S整流桥时，需要考虑其最大电流承受能力。
如果电流过大，可能会导致二极管烧毁。
因此，在选择时需要根据实际应用中的电流大小来选择合适的型号。
2. 电压：在选择MB6S整流桥时，还需要考虑其最大反向电压承受能力。
如果反向电压过大，可能会导致二极管击穿。
因此，在选择时需要根据实际应用中的电压大小来选择合适的型号。
变频器 整流桥的工作原理
变频器整流桥的工作原理今天咱们来唠唠变频器里的整流桥是咋工作的，可有趣着呢！你知道变频器吧，它就像一个魔法盒子，能把电变得听话起来。
那整流桥呢，就是这个魔法盒子里超级重要的小零件。
整流桥啊，从长相上看，就像是几个二极管搭在一起的小团体。
二极管你有印象不？就像一个只能让电流单向通行的小卫士。
整流桥里的这些二极管可有大作用啦。
咱们平常的电呢，有时候是交流电，交流电就像个调皮的小娃娃，一会儿往这边跑，一会儿往那边跑，电流的方向老是变来变去的。
可是在很多设备里呀，需要那种方向不变的直流电呢。
这时候，整流桥就闪亮登场啦。
当交流电进入整流桥的时候，就像是一群乱跑的小动物进了一个特殊的围栏。
比如说，在正半周的时候，有几个二极管就像打开的小通道，让电流顺利地通过，而且把电流的方向整理得规规矩矩的，朝着一个方向流出去。
而在负半周的时候呢，另外几个二极管又开始工作啦，它们又把电流重新引导，让电流还是朝着那个规定好的方向走。
你可以想象一下，整流桥就像一个超级交通指挥员。
交流电里那些杂乱无章的电流，就像马路上乱开的小汽车。
整流桥呢，把这些小汽车按照它的规则，排成整整齐齐的一队，朝着一个方向行驶，这样就把交流电变成了直流电。
而且哦，这个过程还特别巧妙。
二极管们就靠着它们自己那种只能单向导电的特性，互相配合。
就好像一群小伙伴，每个人都有自己的任务，这个负责这边的引导，那个负责那边的引导，最后就把交流电这个调皮蛋变成了听话的直流电。
在变频器里呀，这个整流好的直流电就可以进行下一步的魔法啦。
比如说，经过逆变等一系列的操作，又能把直流电变成不同频率的交流电，这样就可以满足各种电机的不同需求。
要是没有整流桥这个小能手，那变频器可就没法好好工作啦。
它就像一个小齿轮，虽然看起来小小的，但是在整个大机器里，起着不可或缺的作用。
就像我们生活里，有时候一个小小的螺丝钉没了，整个东西都可能运转不了呢。
你看，这个整流桥是不是特别神奇呀？它就这么默默地在变频器里工作着，把那些杂乱的交流电变得规规矩矩的，为整个设备的正常运转贡献着自己的力量。
三相整流桥的工作原理
三相整流桥的工作原理嘿，咱来讲讲三相整流桥的工作原理。
你可以把三相整流桥想象成一个神奇的电流加工厂。
它主要是把三相交流电变成直流电。
咱先说说三相交流电，这三相交流电就像三个小伙伴，它们的电压和电流的大小和方向都是在不断变化的。
就像三个人在有规律地做着高低起伏的动作。
三相整流桥里面有六个二极管，这六个二极管就像六个小阀门。
当三相交流电的某一相电压最高的时候，对应的二极管就会像一个打开的阀门，让电流通过。
其他相的二极管这时候就像关闭的阀门，不让电流通过。
比如说，在某一个瞬间，A 相的电压最高，那么连接 A 相的二极管就导通了，电流就从 A 相流出来。
而 B 相和 C 相的二极管处于截止状态。
然后随着时间的变化，可能 B 相的电压变成最高了，这时候连接 B 相的二极管就导通，A 相和 C 相的二极管关闭。
就这样，三个相的电流依次通过对应的二极管。
这些通过二极管的电流会在一个地方汇合。
在这个汇合的地方，电流就变成了只有一个方向的直流电。
就像把三股不同方向流动的水流，通过巧妙的阀门控制，最后汇合成一股朝着同一个方向流动的水流。
三相整流桥的输出直流电的电压也不是完全稳定的，它会有一些小的波动。
但是在实际应用中，我们可以通过一些滤波的措施来让直流电更加平稳。
比如说加上一些电容或者电感，这些元件就像一些小的调节器，把直流电的波动给抚平。
三相整流桥在很多领域都特别重要。
比如在一些电源设备里，它把电网的三相交流电转换成直流电，给其他设备供电。
它就像一个默默无闻的英雄，把复杂的三相交流电转化成我们需要的直流电，让我们的电子设备能够稳定地工作。
没有它，很多设备都没办法正常运行。
三相整流桥 原理
三相整流桥原理
三相整流桥是一种将交流电转换为直流电的电路，由6个二极管组成。
它可以将三相交流电的能量转换为直流电，常用于电力传输和工业应用中。
三相整流桥的原理是利用二极管的导通特性，在不同的相位上同时导通，实现对交流电进行整流。
它的基本电路由三个负载三相电源、六个二极管和一个负载组成。
在正半周期，当A相电压大于B相和C相电压时，D1和D6二极管导通，将A相电压引向负载，同时D3和D4二极管截止，将B相和C相电压屏蔽。
当B相电压大于A相和C相电压时，D2和D3二极管导通，将B相电压引向负载，同时D1和D5二极管截止，屏蔽A相和C相电压。
当C相电压大于A相和B相电压时，D4和D5二极管导通，将C相电压引向负载，同时D2和D6二极管截止，屏蔽A相和B相电压。
这样，在正半周期内，负载上的电压为正，并且保持稳定。
在负半周期，当A相电压小于B相和C相电压时，D1和D6二极管截止，不导通电流，将A相电压屏蔽。
当B相电压小于A相和C相电压时，D2和D3二极管截止，不导通电流，将B相电压屏蔽。
当C相电压小于A相和B相电压时，D4和D5二极管截止，不导通电流，将C相电压屏蔽。
这样，在负半周期内，负载上的电压为零。
通过这种方式，三相整流桥可以将交流电转换为直流电，实现将交流能源转化为直流能源的功能。
二极管整流桥工作原理
二极管整流桥工作原理
二极管整流桥是一种用于将交流电转换为直流电的电路。
它由四个二极管组成，它们以特定的方式连接到一个电源和负载上。
工作原理如下：
1. 当交流电源的正半周时，二极管D1和D4处于正向偏置状态，而D2和D3处于反向偏置状态。
2. 在这个时候，电流可以从D1流向电源的正极，经过D4流
向负载，然后回到电源的负极。
这样，负载上就形成了一个正向的电流。
3. 当交流电源的负半周时，二极管D2和D3处于正向偏置状态，而D1和D4处于反向偏置状态。
4. 在这个时候，电流可以从D2流向电源的负极，经过D3流
向正极，然后回到负极。
这样，负载上仍然形成了一个正向的电流。
5. 通过这种方式，整流桥可以将交流电信号的负半周转换为正向电流，并将其传送到负载上。
这样就可以实现将交流电转换为直流电的功能。
整流桥的优点是结构简单、可靠性高，并且可以承受较大的电流。
它被广泛应用于家用电器、电源供应器、电动机驱动器等领域。
整流桥并联电容的原理
整流桥并联电容的原理整流桥并联电容是一种常见的电子电路，广泛应用于电源滤波电路中。
它的主要原理是通过整流桥将交流信号转换成直流信号，然后通过并联电容对信号进行滤波，减小残留交流部分，使输出更接近稳定的直流信号。
下面将详细介绍整流桥并联电容的原理。
整流桥是由四个二极管组成的桥式整流电路。
在整流桥中，二极管具有单向导通的特性，能够将输入的交流信号转换为单向的直流信号。
整流桥的拓扑结构使其能够适应不同的输入电压，其工作原理如下：当输入电源为正半周时，D1和D3导通，D2和D4截止。
此时，电流通过D1和D3，从而从交流信号中提取出正半周的电流。
当输入电源为负半周时，D2和D4导通，D1和D3截止。
此时，电流通过D2和D4，从而从交流信号中提取出负半周的电流。
通过这样的交替工作方式，整流桥将输入的交流信号转换为单向的直流信号输出。
然而，由于实际情况下输入电源中仍然存在一定的交流成分，经过整流桥后输出的直流信号仍然带有一定的脉动。
这种脉动是由于整流桥不能完全将交流信号转换为直流信号所导致的。
为了进一步减小输出脉动，常常在整流桥的输出端并联一个电容。
电容具有存储电荷和释放电荷的特性，可以在短时间内提供电能，从而平滑输出电流。
主要有以下两个原理：首先，电容的充电特性。
当输入电压为正半周时，整流桥输出电压较低，电容开始充电，吸收电能。
当充电电流较大时，电容的电压上升较慢，起到了平滑输出电流的作用。
而当输入电压为负半周时，整流桥输出电压较高，电容开始放电，释放电能。
当放电电流较大时，电容的电压下降较慢，同样起到了平滑输出电流的作用。
通过电容的充放电特性，可以有效减小输出信号的脉动。
其次，电容的滤波特性。
电容可以对频率较低的交流信号提供很低的阻抗，从而更好地滤除交流成分。
当输入信号频率较低时，电容的阻抗较低，能够通过大部分的交流信号，从而保持较为稳定的直流输出。
而当输入信号频率较高时，电容的阻抗较高，能够对交流信号起到一定的隔离作用，减小交流成分的影响。
笔记-整流桥工作原理
整流桥工作原理如下图1-1 所示.下面主要讲整流桥的工作原理，以及具体的有效功率，有效电流等等.图1-1首先，我们先详细介绍二极管的工作特性，在介绍全桥整流滤波电路时,我是让大家记住二极管的一个非常重要的工作特性--单向导通特性。
这里,我教大家一个便于理解二级管单向导通性的方法。
如图1—2 所示,这是个普通二级管，想必大家都已经不陌生了吧。
图1-2从图中我们可以看出来,箭头指向的方向为负,电流只能从左向右流，即从正往负流,是不能够由右向做流的。
这就是二级管的单向导通性——只能从正往负流，不能从负往正流.打个如下比喻：渔夫去捕鱼的时候,他都有一个篓子,我们称为渔篓子，这个篓子是用来捕鱼的。
如图1-3 所示.图1-3渔民通常都是把这个渔篓子放在逆水的地方，当鱼从锥形的口子进入鱼篓子，这个口里放置很多的横条，鱼进入篓子里的时候,挤开横条进入里面，然而进入里面后,鱼就再也出不去了。
二极管也相当于鱼篓子这么个功能，从正往负是导通的,从负到正就截止了。
整流桥的作用是把交流电变成直流电。
一个全桥的整流桥，无论是在电源的正半周期，还是在电源的负半周期，它都能够为负载供电。
如图1—2 所示。
图1-4在电源正半周期，电流流经方向为L —D2-R—D3-N；在电源负半周期,电流流经方向为N-D4—R—D1—L.在这么个流向的过程中，负载上面的波形是个什么样的波形？我们知道交流电AC 是一个正弦波，如图1-5 所示.图1—5那么此时二极管导通的波形是怎么样的呢？首先，二级管两端的电压必须大于0.7V 它才导通的，小于0。
7V 是处于截止的状态。
这里我们把D2、D4 这两个二级管放一块分析，在正半周期，当交流电电压小于0。
7V 时，没有二极管导通，当电压大于0.7V 的时候，D2 是导通的，D4 是截止的；在负半周期，同理，只有电压大于0。
7V 的时候，D4 是导通的，D2 是截止的,。
所以,我们绘出二级管的电压波形,如图1-6 所示、1-7 所示.图1—6图1—7 所示的是二级管D2、D4 导通时的波形。
