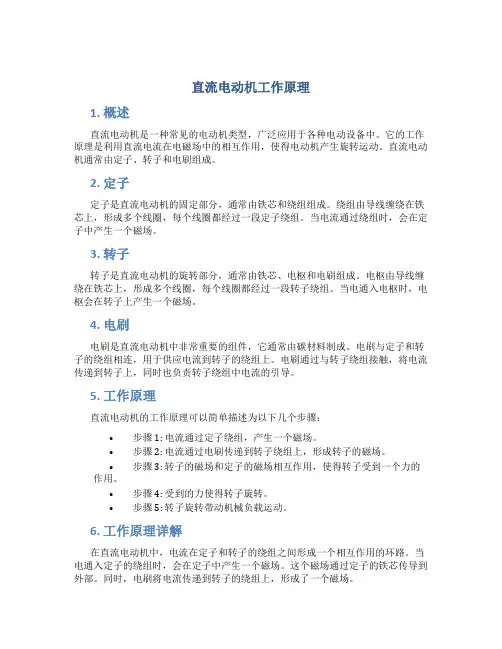

直流电动机工作原理1. 概述直流电动机是一种常见的电动机类型,广泛应用于各种电动设备中。

它的工作原理是利用直流电流在电磁场中的相互作用,使得电动机产生旋转运动。

直流电动机通常由定子、转子和电刷组成。

2. 定子定子是直流电动机的固定部分,通常由铁芯和绕组组成。

绕组由导线缠绕在铁芯上,形成多个线圈,每个线圈都经过一段定子绕组。

当电流通过绕组时,会在定子中产生一个磁场。

3. 转子转子是直流电动机的旋转部分,通常由铁芯、电枢和电刷组成。

电枢由导线缠绕在铁芯上,形成多个线圈,每个线圈都经过一段转子绕组。

当电通入电枢时,电枢会在转子上产生一个磁场。

4. 电刷电刷是直流电动机中非常重要的组件,它通常由碳材料制成。

电刷与定子和转子的绕组相连,用于供应电流到转子的绕组上。

电刷通过与转子绕组接触,将电流传递到转子上,同时也负责转子绕组中电流的引导。

5. 工作原理直流电动机的工作原理可以简单描述为以下几个步骤:•步骤 1: 电流通过定子绕组,产生一个磁场。

•步骤 2: 电流通过电刷传递到转子绕组上,形成转子的磁场。

•步骤 3: 转子的磁场和定子的磁场相互作用,使得转子受到一个力的作用。

•步骤 4: 受到的力使得转子旋转。

•步骤 5: 转子旋转带动机械负载运动。

6. 工作原理详解在直流电动机中,电流在定子和转子的绕组之间形成一个相互作用的环路。

当电通入定子的绕组时,会在定子中产生一个磁场。

这个磁场通过定子的铁芯传导到外部。

同时,电刷将电流传递到转子的绕组上,形成了一个磁场。

由于转子上的磁场受到定子磁场的影响,两者之间形成了相互作用的力。

这个力被称为洛伦兹力,是由电流在磁场中的相互作用引起的。

洛伦兹力使得转子受到一个力的作用,从而产生旋转运动。

转子旋转的动力来自外部施加在转子上的机械负载。

通过调整电流的大小和方向,可以控制直流电动机的转速和转向。

电刷的设计和布局也对电机性能有一定影响。

7. 应用领域直流电动机由于其简单、可靠且易于控制的特点,在工业和家庭中得到广泛应用。

第十六章直流电机的基本原理和电磁关系

第十六章直流电机的基本原理和电磁关系

电动机:前极尖磁密增强, 后极尖磁密减弱。
磁通密度分布不均匀的影响
导体产生的最高电动势比一般值高得多,若 超过换向片间的安全电压,将产生电位差火花。
交轴处的磁场不为零,将妨碍线圈中电流的 换向。
漏磁通Φσ:只与励磁绕组交链,不与电枢绕组 交链。 定义漏磁系数
K 1
取值范围:1.15 ~ 1.25。
主磁路:气隙、电枢齿、电枢磁轭、主磁极、定子磁轭
二 、负载时的电枢磁场
电枢电流的特点: 各导体的电流大小相等
相邻两个电刷间的导体电流方向相同
同一电刷两边的导体电流方向相反 注意!电刷是静止的!
绝缘,两端再用两个V形环夹紧而构成。
换向片
垫圈 绝缘层
套筒
直流电机的换向片
交流电机的集电环
三、励磁方式 励磁绕组的供电方式称为励磁方式。
他励 直流电机 按励磁方式 分类 自励
(发电机)
并励
串励
积复励 复励
永磁
差复励
*以发电机为例 他励
励磁绕组由其他电源供电,励 磁绕组与电枢绕组不相连。

I Ia
2、双波绕组:y
并联支路数为4
3、复叠、复波、混合绕组等
§16.3 直流电机的磁场和电枢反应
一 、空载时直流电机的磁场 1、产生:
I a 0, I f Ff F B
2、波形:平顶帽状 边缘磁通 3、性质: 直流励磁→恒定磁场 τ
主磁极磁通
(KσΦ)
主磁通Φ
磁极漏磁通Φσ
主磁通Φ:同时交链励磁绕组和电枢绕组,是 产生感应电动势和电磁转矩的有效磁通。
第 二 篇 直 流 电 机
福州大学 电气工程与自动化学院 电机学教研组

直流电机

直流电机

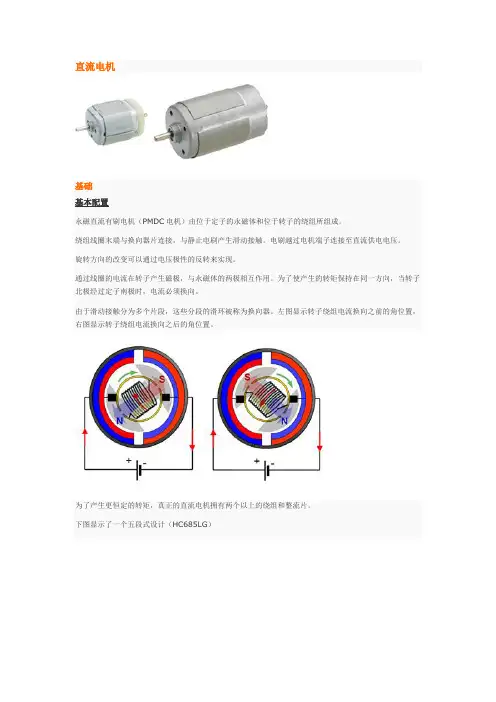

直流电机基础基本配置永磁直流有刷电机(PMDC电机)由位于定子的永磁体和位于转子的绕组所组成。

绕组线圈末端与换向器片连接,与静止电刷产生滑动接触。

电刷越过电机端子连接至直流供电电压。

旋转方向的改变可以通过电压极性的反转来实现。

通过线圈的电流在转子产生磁极,与永磁体的两极相互作用。

为了使产生的转矩保持在同一方向,当转子北极经过定子南极时,电流必须换向。

由于滑动接触分为多个片段,这些分段的滑环被称为换向器。

左图显示转子绕组电流换向之前的角位置,右图显示转子绕组电流换向之后的角位置。

为了产生更恒定的转矩,真正的直流电机拥有两个以上的绕组和整流片。

下图显示了一个五段式设计(HC685LG)永磁材料由弹簧固定(NF213G)这是规格为#200的JE永磁直流电机的分解图。

换向器片是由铜做成的。

上面这种电机有3个片段。

电刷是由贵金属(金属指型叶片电刷)或碳(石墨电刷)做成的。

贵金属电刷的特点:∙用于低电压连续运转。

∙接触电阻比石墨电刷低,从而降低电压。

∙比石墨电刷的电磁噪声低。

∙“金属指型叶片电刷”的设计—电刷分为若干细的指形,能够与换向器片更好地接触。

石墨刷的特点:∙用于高功率、高速度、高频率起动、高寿命及高电压。

∙碳叶片或碳笼电刷设计(满足特别高的寿命要求)。

碳叶片电刷和金属指状叶片电刷(右)碳笼电刷:电刷偏移/旋转方向就永磁体而言,电刷会产生小角度移动(电刷偏移)。

T这可能对一个方向的旋转有利,而另一个方向会有较高的火花产生率和较差的表现。

在旋转有利的方向上失速转矩会更小,而最大效率点会更高。

德昌电机根据客户的应用要求提供偏移或无偏移(零导向)两种选择。

现存的德昌电机电机编码设计为偏移和无偏移两种,必须在新的运用之前进行核对。

永磁体德昌电机提供三种基本类型的磁体:∙电机代码P:塑料(橡胶)磁体,粘在电机壳上。

∙电机代码H:干、湿压制磁体,由弹簧分段支持或胶粘。

比P电机磁性强。

∙电机代码Q:稀土磁体,用于高转矩和高效率。

直流电机抱闸驱动电路原理_概述说明以及解释

直流电机抱闸驱动电路原理_概述说明以及解释

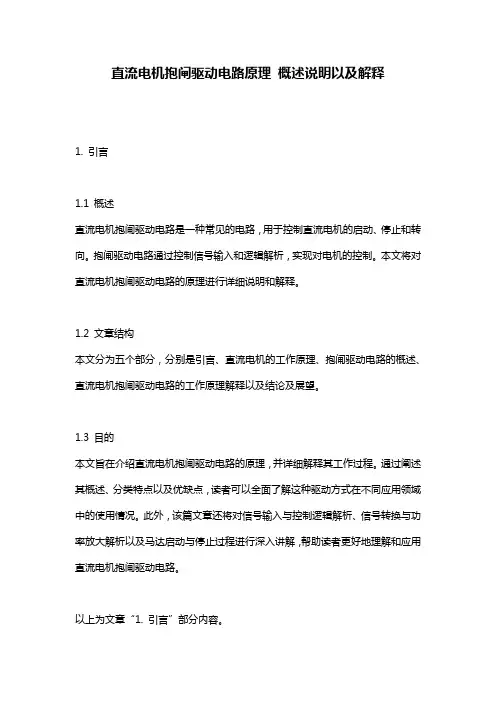

直流电机抱闸驱动电路原理概述说明以及解释1. 引言1.1 概述直流电机抱闸驱动电路是一种常见的电路,用于控制直流电机的启动、停止和转向。

抱闸驱动电路通过控制信号输入和逻辑解析,实现对电机的控制。

本文将对直流电机抱闸驱动电路的原理进行详细说明和解释。

1.2 文章结构本文分为五个部分,分别是引言、直流电机的工作原理、抱闸驱动电路的概述、直流电机抱闸驱动电路的工作原理解释以及结论及展望。

1.3 目的本文旨在介绍直流电机抱闸驱动电路的原理,并详细解释其工作过程。

通过阐述其概述、分类特点以及优缺点,读者可以全面了解这种驱动方式在不同应用领域中的使用情况。

此外,该篇文章还将对信号输入与控制逻辑解析、信号转换与功率放大解析以及马达启动与停止过程进行深入讲解,帮助读者更好地理解和应用直流电机抱闸驱动电路。

以上为文章“1. 引言”部分内容。

2. 直流电机的工作原理2.1 电机基本原理直流电机通过直接提供或变换直流电源来产生转动力,是一种将电能转化为机械能的设备。

其基本构成包括定子(静子)和转子(动子)。

定子通常由绕组、铁芯和端盖组成,而转子则由磁极、绕组和轴心组成。

直流电机的工作原理可简单地描述为:当通过定子绕组施加一个与磁场正交的直流电流时,会在磁场中产生一个力矩,使得转子开始旋转。

这是由于磁场与传导系数所产生的洛伦兹力相互作用引起的。

2.2 直流电机结构直流电机有不同类型的结构,常见的有分解架式和整体架式两种。

其中,分解架式包含了割平开槽型、差弱法等结构形式;整体架式则包括了齐纳励磁法、复合励磁法等结构形式。

无论是哪种结构形式,直流电机都包含了固定在外壳内部并连接到功率源上的定子线圈以及安装在轴上并能自由旋转的转子。

2.3 直流电机的应用领域直流电机在各个行业中都有广泛的应用。

例如,在工业领域,直流电机主要用于驱动各类设备和机械,如风机、泵机、输送带和升降装置等。

此外,在汽车和交通运输领域,直流电机被应用于汽车座椅调节器、风挡刷动力系统和车辆动力传动系统等。

无刷直流电动机工作原理

无刷直流电动机工作原理

无刷直流电动机工作原理

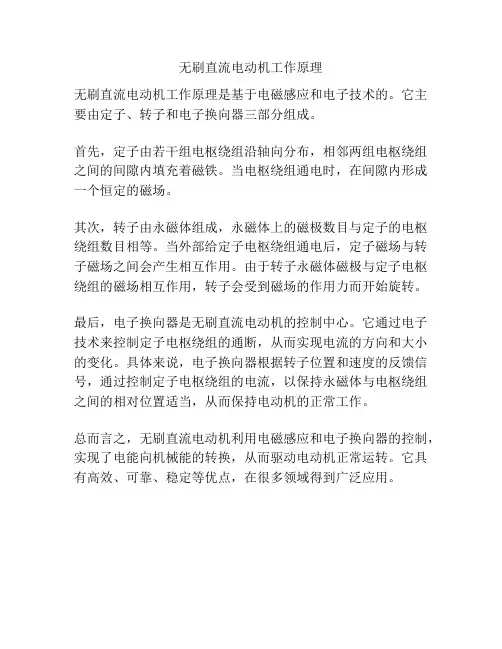

无刷直流电动机工作原理是基于电磁感应和电子技术的。

它主要由定子、转子和电子换向器三部分组成。

首先,定子由若干组电枢绕组沿轴向分布,相邻两组电枢绕组之间的间隙内填充着磁铁。

当电枢绕组通电时,在间隙内形成一个恒定的磁场。

其次,转子由永磁体组成,永磁体上的磁极数目与定子的电枢绕组数目相等。

当外部给定子电枢绕组通电后,定子磁场与转子磁场之间会产生相互作用。

由于转子永磁体磁极与定子电枢绕组的磁场相互作用,转子会受到磁场的作用力而开始旋转。

最后,电子换向器是无刷直流电动机的控制中心。

它通过电子技术来控制定子电枢绕组的通断,从而实现电流的方向和大小的变化。

具体来说,电子换向器根据转子位置和速度的反馈信号,通过控制定子电枢绕组的电流,以保持永磁体与电枢绕组之间的相对位置适当,从而保持电动机的正常工作。

总而言之,无刷直流电动机利用电磁感应和电子换向器的控制,实现了电能向机械能的转换,从而驱动电动机正常运转。

它具有高效、可靠、稳定等优点,在很多领域得到广泛应用。

电机的工作原理

电机的工作原理

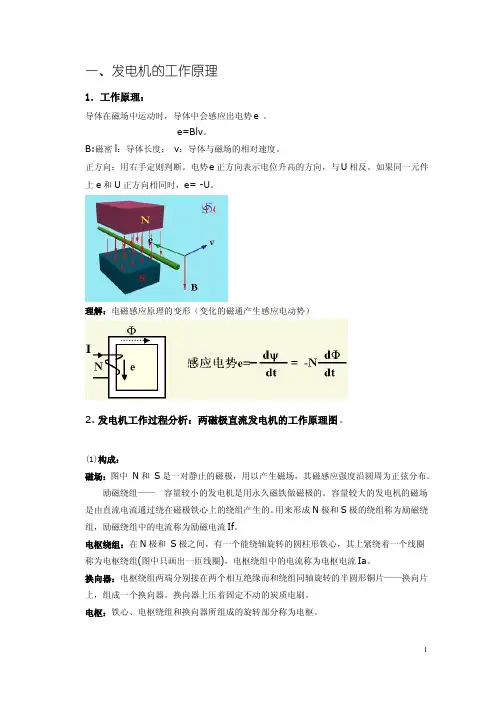

一、发电机的工作原理1.工作原理:导体在磁场中运动时,导体中会感应出电势e。

e=Blv。

B:磁密l:导体长度;v:导体与磁场的相对速度。

正方向:用右手定则判断。

电势e正方向表示电位升高的方向,与U相反。

如果同一元件上e和U正方向相同时,e= -U。

理解:电磁感应原理的变形(变化的磁通产生感应电动势)2.发电机工作过程分析:两磁极直流发电机的工作原理图。

(1)构成:磁场:图中N和S是一对静止的磁极,用以产生磁场,其磁感应强度沿圆周为正弦分布。

励磁绕组——容量较小的发电机是用永久磁铁做磁极的。

容量较大的发电机的磁场是由直流电流通过绕在磁极铁心上的绕组产生的。

用来形成N极和S极的绕组称为励磁绕组,励磁绕组中的电流称为励磁电流If。

电枢绕组:在N极和S极之间,有一个能绕轴旋转的圆柱形铁心,其上紧绕着一个线圈称为电枢绕组(图中只画出一匝线圈),电枢绕组中的电流称为电枢电流Ia。

换向器:电枢绕组两端分别接在两个相互绝缘而和绕组同轴旋转的半圆形铜片——换向片上,组成一个换向器。

换向器上压着固定不动的炭质电刷。

电枢:铁心、电枢绕组和换向器所组成的旋转部分称为电枢。

(2)工作过程:P1:电动势产生当电枢被原动机以恒速驱动,按逆时针方向转动时,用右手定则可以判定,线圈ab和cd边切割磁力线产生的感应电动势的方向,则在负载与线圈构成的回路中产生电流Ia,其方向与电动势方向相同。

电流由电刷A流出,由电刷B流回。

电动势与电流关系:同向P2:换向当电枢转到上图b所示位置时,ab边转到了S极下,cd边转到了N极下。

这时线圈中感应电动势的方向发生了改变,但由于换向器随同一起旋转,使得电刷A总是接触N 极下的导线,而电刷B总是接触S极下的导线,故电流仍由A流出B流回,方向不变。

虽然有换向器的作用,将线圈内的交变电动势在两电刷间变换为方向不变的电动势,但它的大小仍然是脉动的。

欲获得在方向和量值上均为恒定的电动势,则应把电枢铁心上的槽数和线圈匝数增多,同时换向器上的换向片数也要相应地增加。

直流电机

直流电机

直流电机的电枢绕组是由结构形状相同的元件构成的。
所谓元件,是指两端分别与两片换向片连接的单匝或多匝线 圈。元件有两个引出线,即首端和末端。
第3章 直流电机
图 3-12 元件图 (a) 单匝元件;(b) 两匝元件
第3章 直流电机
每一元件有两个有效部分,称为元件边,用于切割磁场
感应电动势。元件在槽外(电枢铁芯两端)的部分,不切割 磁通,因而不感应电动势,仅作为连接引线,称为端部。构 成元件线匝的两个有效边称为导体。
电刷及换向器的作用:
①把旋转电路与外电路联系起来
②把电枢绕组中的交流电整流为外电路 中的直流电
第3章 直流电机
3.1.2
直流电机的主要结构部件
图 3-5 直流电机的剖面图
第3章 直流电机
图 3-6 直流电机横截面示意图
第3章 直流电机
定子
主磁极 换向磁极 电刷装置
电机结构
转子
机座 端盖
电枢铁心 电枢绕组 换向器 转轴 轴承
若PN的单位为kW,则系数9.55应改为9550。
第3章 直流电机
【例3-1】
一台直流电动机的额定值为PN=160 kW,
UN=220 V,nN=1500 r/min,ηN=90%,求该电机的额定输入 功率P1N、额定电流IN、额定输出转矩T2N。 解:额定输入功率为
P1 N PN
N

160 0 .9
第3章 直流电机 3.3.1 直流电机的磁路、磁密与磁通
图 3-20 直流电机的磁路
第3章 直流电机
主磁通所经过的磁路应分为以下几段:磁极极身、气隙、
转子齿、转子铁轭、定子铁轭。根据磁路欧姆定律有

2 Ff 2 R m 2 R m p 2 R m t R m yr R m yt

直流电机

直流电机

Tav = f 2 = Bav l ia N 2
Tav
l Ia N 2 p l 2a 2

pN
2a
Ia
CT Ia
大小:T

pN
2 a

Ia

CT Ia
其中:CT
= pN 2πa
为电机的转矩常数
电磁转矩性质:发电机—制动(与转速方向相反); 电动机—驱动(与转速方向相同)。
pm pFe p统称为空载损耗(不变损耗)。
负载损耗:电枢回路电阻损耗 pa ;I电a2 R刷a 接触压降损耗
pb ( 2负Δ载Us损Ia 耗又称可变损耗) 杂散损耗 p:Δ齿槽引起磁场脉动引起的铁耗,一些机械部件切
割磁通产生的铁耗等 pΔ (0.5 ~ 1)%P2
二、直流发电机的基本方程
Bx
B0 x
Bax
物理中性线偏离几何中性线
2.当电刷不在几何中性线上时
电刷从几何中性线偏
移 角,电枢磁动势
轴线也随之移动角, 如图(a)、(b)所示。
这时电枢磁动势可 以分解为两个垂直 分量:交轴电枢磁 动势 Faq 和直轴电 枢磁动势 Fad 。如 图(a)、(b)所示。
交轴磁势和直轴磁势
P1 PM p0 原动机输入给发电机的机械功率 P1
输入直流发电机后扣除空载损耗,其余为电磁功率 空载损耗p0包括:机械摩擦损耗、铁损耗、附加损耗。
p0 pm pFe p ❖电磁功率是转换成电功率的那部分机械功率
将式 U Ea Ia Ra 两边同乘电枢电流:
UIa Ea Ia Ia2 Ra
A Nia
D 在原点O左右x处取磁力线闭

直流电机的工作原理

直流电机的工作原理

直流电机的工作原理
直流电机是一种常见的电动机,它通过直流电源提供电能,将电能转换为机械能,驱动机械装置运转。

直流电机的工作原理主要包括磁场产生、电流通路和力矩产生三个方面。

首先,直流电机的工作原理与磁场产生密切相关。

在直流电机中,通常会有一个磁场产生装置,它可以是永磁体或者电磁铁。

当电流通过磁场产生装置时,会在装置周围产生磁场,形成磁极。

这个磁场是直流电机工作的基础,因为它与电流之间会产生相互作用,从而产生力矩,驱动电机运转。

其次,直流电机的工作原理还与电流通路有关。

在直流电机中,电流通路是通过电刷和换向器来实现的。

电刷是连接电源和电机的导电装置,它与换向器配合工作,使得电流可以按照一定的规律在电机的绕组中流动。

这样,电流在磁场中产生作用,产生力矩,从而驱动电机转动。

最后,直流电机的工作原理还涉及到力矩的产生。

在直流电机中,当电流通过绕组时,会在绕组中产生磁场,这个磁场与磁场产生装置的磁场相互作用,产生力矩。

这个力矩会驱动电机转动,实现能量转换。

综上所述,直流电机的工作原理是通过磁场产生、电流通路和力矩产生三个方面相互作用,实现电能到机械能的转换。

通过对这些原理的深入理解,可以更好地掌握直流电机的工作特点,为实际应用提供理论支持。

电机与拖动教案——第二章 直流电机

电机与拖动教案——第二章 直流电机

第二章直流电机2.1直流电机的基本工作原理及结构一、基本工作原理(一)直流电机的构成(1)定子:主磁极、换向磁极、机座、端盖、电刷装置;(2)转子:电枢铁心、电枢绕组、换向装置、风扇、转轴(3)气隙**注意:同步电机—旋转磁极式;直流电机—旋转电枢式。

1.直流发电机的工作原理:实质上是一台装有换向装置的交流发电机;(1)原理:导体切割磁力线产生感应电动势(2)特点:e=BLV;a、电枢绕组中电动势是交流电动势b、由于换向器的整流作用,电刷间输出电动势为直流(脉振)电动势c、电枢电动势——原动势;电磁转矩——阻转矩(与T、n反向)2.直流电动机的工作原理:实质上是一台装有换向装置的交流电动机;(1)原理:带电导体在磁场中受到电磁力的作用并形成电磁转矩,推动转子转动起来(2)特点:f=BiLa、外加电压并非直接加于线圈,而是通过电刷和换向器再加到线圈b、电枢导体中的电流随其所处磁极极性的改变方向,从而使电磁转矩的方向不变。

c、电枢电动势——反电势(与I反向);电磁转矩——驱动转矩(与n同向)**说明:直流电机是可逆的,它们实质上是具有换向装置的交流电机。

3、脉动的减小——电枢绕组由许多线圈串联组成(二)直流电机的基本结构1、主磁极——建立主磁场(N、S交替排列)a、主极铁心——磁路,由1.0~1.5mm厚钢板构成b、励磁绕组——电路、由电磁线绕制2、机座——磁路的一部分(支承)框架,钢板焊接或铸刚3.电枢铁心——磁路,0.5mm厚硅钢片叠压而成(外圆冲槽)4.电枢绕组——电路。

电磁线绕制(闭合回路,由电刷分成若干支路)换向器——换向片间相互绝缘(用云母或塑料)电刷装置a、电刷——石墨或金属石墨b、刷握、刷杆、连线(铜丝辨)5.换向极——改善换向,由铁心、绕组构成(放置于主极之间或绕组与电枢绕组串联)(三)励磁方式1.定义:主磁极的激磁绕组所取得直流电源的方式;2.分类:以直流发电机为例分为:他励式和自励式(包括并励式、串励式和复励式)他励:激磁电流较稳定;并励:激磁电流随电枢端电压而变;串励:激磁电流随负载而变,由于激磁电流大,激磁绕组的匝数少而导线截面积较大;复励:以并激绕组为主,以串激绕组为辅。

第十六章 直流电机的基本原理和电磁关系07

第十六章 直流电机的基本原理和电磁关系07

电动机:前极尖磁密增强, 后极尖磁密减弱。
点击此处结束放映
Page: 30
Date:2013-7-14
磁通密度分布不均匀的影响
导体产生的最高电动势比一般值高得多,若 超过换向片间的安全电压,将产生电位差火花。
交轴处的磁场不为零,将妨碍线圈中电流的 换向。
点击此处结束放映
Page: 31
点击此处结束放映
Page: 12
Date:2013-7-14
合成节距 y:相串联的两个线圈对应圈边之间 的距离。
y y1 y2
换向器节距 yk:每一个线圈两端所连接的换向 片之间,在换向器表面所跨的距离。
yk y
点击此处结束放映
Page: 13
Date:2013-7-14
点击此处结束放映
NIa 444 84.8 Fa 2353.2( A) 4 2 p 4 4
(3)额定运行时电枢反应电动势为
EaN U N I aN ra 230 84.8 0.147 242.5(V )
由空载特性求得相应的有效励磁电流为
If0
242.5 240 2.38 ( 2.74 2.38) 2.43( A) 258 240
点击此处结束放映
Page: 26
Date:2013-7-14
电枢反应磁动势波形:阶梯波(三角波)
Fa ( x ) A x
其中线负荷:
Nia NIa A Da 2 p 2a
在x=τ/2处电枢磁势 达到最大值:
NIa 1 Faq A 2 8 pa
点击此处结束放映
Page: 27 Date:2013-7-14
第一节距 第二节距

直流电机基本知识与控制方法

直流电机基本知识与控制方法

专业资料电机简要学习手册2015-2-3一、直流电机原理与控制方法1直流电机简介直流电机(DM)是指能将直流电能转换成机械能(直流电动机)或将机械能转换成直流电能(直流发电机)的旋转电机。

它是能实现直流电能和机械能互相转换的电机。

当它作电动机运行时是直流电动机,将电能转换为机械能;作发电机运行时是直流发电机,将机械能转换为电能。

直流电机由转子(电枢)、定子(励磁绕组或者永磁体)、换向器、电刷等部分构成,以其良好的调速性能以至于在矢量控制出现以前基本占据了电机控制领域的整座江山。

但随着交流电机控制技术的发展,直流电机的弊端也逐渐显现,在很多领域都逐渐被交流电机所取代。

但如今直流电机仍然占据着不可忽视的地位,广泛用于对调速要求较高的生产机械上,如轧钢机、电力牵引、挖掘机械、纺织机械,龙门刨床等等,所以对直流电机的了解和研究仍然意义重大。

2 直流电动机基本结构与工作原理2.1 直流电机结构如下图,是直流电机结构图,电枢绕组通过换向器流过直流电流与定子绕组磁场发生作用,产生转矩。

定子按照励磁可分为直励,他励,复励。

电枢产生的磁场会叠加在定子磁场上使得气隙主磁通产生一个偏角,称为电枢反应,通常加补偿绕组使磁通畸变得以修正。

2.2 直流电机工作原理如图所示给两个电刷加上直流电源,如上图(a)所示,则有直流电流从电刷A 流入,经过线圈abcd,从电刷B 流出,根据电磁力定律,载流导体ab和cd收到电磁力的作用,其方向可由左手定则判定,两段导体受到的力形成了一个转矩,使得转子逆时针转动。

如果转子转到如上图(b)所示的位置,电刷A 和换向片2接触,电刷B 和换向片1接触,直流电流从电刷A 流入,在线圈中的流动方向是dcba,从电刷B 流出。

此时载流导体ab和cd受到电磁力的作用方向同样可由左手定则判定,它们产生的转矩仍然使得转子逆时针转动。

这就是直流电动机的工作原理。

外加的电源是直流的,但由于电刷和换向片的作用,在线圈中流过的电流是交流的,其产生的转矩的方向却是不变的。

直流电机的基本工作原理及结构

直流电机的基本工作原理及结构

0
A
If0 I f I fN F f 0 IN
1.3.2 直流电机负载时的负载磁场
直流电机带上负载后,电枢绕组 中有电流,电枢电流产生的磁动势称 为电枢磁动势。电枢磁动势的出现使 电机的磁场发生变化。
右图为一台电刷放在几何中性 线的两极直流电机的电枢磁场分布 情况。
假设励磁电流为零,只有电枢电 流。由图可见电枢磁动势产生的气隙 磁场在空间的分布情况,电枢磁动势 为交轴磁动势。
电枢磁场磁通 密度分布曲线
主磁场的 磁通密度 分布曲线
两条曲线逐点叠加后得 到负载时气隙磁场的磁
通密度分布曲线
Bx
B0x
B ax
由图可知,电刷在几何中性线时的电枢反应的特点:
1)、使气隙磁场发生畸变
空载时电机的物理中性线与几何中性线重合。负载后由于 电枢反应的影响,每一个磁极下,一半磁场被增强,一半被削
当电枢旋转到右图所示位置时
原N极性下导体ab转到S极下, 受力方向从左向右,原S 极下 导体cd转到N极下,受力方向 从右向左。该电磁力形成逆时 针方向的电磁转矩。线圈在该 电磁力形成的电磁转矩作用下 继续逆时针方向旋转。
与直流发电机相同,实际的 直流电动机的电枢并非单一线圈, 磁极也并非一对。
直流电 动机的 工作原 理示意 图:
换向问题很复杂,换向不良会在电刷与换向片之间产生 火花。当火花大到一定程度,可能损坏电刷和换向器表面, 使电机不能正常工作。
产生火花的原因很多,除了电磁原因外,还有机械的原 因。此外换向过程还伴随着电化学和电热学等现象。
1.5.2 换向的电磁理论
换向元件中的电动势:
自感电动势 e和L 互感电动势 eM:换向元件(线圈)在换向过程
二、直流电动机工作原理

项目一任务1:直流电机的拆装

项目一任务1:直流电机的拆装
电机的可逆原理,是电机理论中的普遍原 理。它不仅适用于直流电机,而且也适用于 交流电机。
常州州机机电电职职业业技技术术学学院院
三、直流电机的铭牌数据
铭牌数据(额定值): 是制造厂对各种电气设备(本章指直流电机)
在指定工作条件下运行时所规定的一些量值。在额 定状态下运行时,可以保证各电气设备长期可靠地 工作。并具有优良的性能。额定值也是制造厂和用 户进行产品设计或试验的依据。额定值通常标在各 电气的铭牌上,故又叫铭牌值。
常州州机机电电职职业业技技术术学学院院
二、直流电机的工作原理(录像)
直流电动机的物理模型
常州州机机电电职职业业技技术术学学院院
二、直流电机的工作原理
1. 将直流电源通过电刷和换向器接入电枢绕组, 使电枢导体有电流流过。
2. 电机内部有磁场存在。 3. 载流的转子(即电枢)导体将受到电磁力 f
的作用 f=Blia (左手定则) 所有导体产生的电磁力作用于转子,拖动机
同一主磁极下的元件串联成一条支路,主磁极数与支 路数相同。
a=P
单波绕组的特点
同极下各元件串联起来组成一条支路,支路对数为 1,与磁极对数无关;a=1
常州州机机电电职职业业技技术术学学院院
2、转子的主要部件包括:
转子,又称电枢。转子部分包括电枢铁心、电枢绕
组、换向器、转轴、轴承、风扇等。
换向器
在直流发电机中,换向器起整流作用, 在直流电动机中,换向器起逆变作用, 因此换向器是直流电机的关键部件之一。 换向器由许多具有鸽尾形的换向片排成 一个圆筒,其间用云母片绝缘,两端再 用两个V形环夹紧而构成,每个电枢线 圈首端和尾端的引线,分别焊入相应换 向片的升高片内。小型电机常用塑料换 向器,这种换向器用换向片排成圆筒, 再用塑料通过热压制成。

直流电机的原理

直流电机的原理

直流电动机直流电动机是依靠直流工作电压运行的电动机,广泛应用于收录机、录像机、影碟机、电动剃须刀、电吹风、电子表动玩具等。

1.电磁式直流电动机电磁式直流电动机由定子磁极、转子(电枢)、换向器(俗称整流子)、电刷、机壳、轴承等构成,电磁式直流电动机的定子磁极(主磁极)由铁心和励磁绕组构成。

根据其励磁(旧标准称为激磁)方式的不同又可分为串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。

因励磁方式不同,定子磁极磁通(由定子磁极的励磁线圈通电后产生)的规律也不同。

串励直流电动机的励磁绕组与转子绕组之间通过电刷和换向器相串联,励磁电流与电枢电流成正比,定子的磁通量随着励磁电流的增大而增大,转矩近似与电枢电流的平方成正比,转速随转矩或电流的增加而迅速下降。

其起动转矩可达额定转矩的5倍以上,短时间过载转矩可达额定转矩的4倍以上,转速变化率较大,空载转速甚高(一般不允许其在空载下运行)。

可通过用外用电阻器与串励绕组串联(或并联)、或将串励绕组并联换接来实现调速。

并励直流电动机的励磁绕组与转子绕组相并联,其励磁电流较恒定,起动转矩与电枢电流成正比,起动电流约为额定电流的2.5倍左右。

转速则随电流及转矩的增大而略有下降,短时过载转矩为额定转矩的1.5倍。

转速变化率较小,为5%~15%。

可通过消弱磁场的恒功率来调速。

他励直流电动机的励磁绕组接到独立的励磁电源供电,其励磁电流也较恒定,起动转矩与电枢电流成正比。

转速变化也为5%~15%。

可以通过消弱磁场恒功率来提高转速或通过降低转子绕组的电压来使转速降低。

复励直流电动机的定子磁极上除有并励绕组外,还装有与转子绕组串联的串励绕组(其匝数较少)。

串联绕组产生磁通的方向与主绕组的磁通方向相同,起动转矩约为额定转矩的4倍左右,短时间过载转矩为额定转矩的3.5倍左右。

转速变化率为25%~30%(与串联绕组有关)。

转速可通过消弱磁场强度来调整。

换向器的换向片使用银铜、镉铜等合金材料,用高强度塑料模压成。

第5章 直流电机的运行分析

第5章  直流电机的运行分析

第5章直流电机的运行分析本章主要介绍直流电机的空载和负载磁场分布、直流电机的电枢绕组、电枢绕组的感应电动势和电磁转矩、直流电机的换向问题和电机稳态运行时的基本方程。

5.1直流电机的磁场磁场是电机感应电动势和产生电磁转矩,从而实现机电能量转换的重要因素之一。

电机的运行性能很大程度决定于电机的磁场特性。

因此,要掌握电机的运行原理必须了解电机的磁场,了解电机空载和负载运行时磁场的建立过程和磁场波形特点。

5.1.1空载时直流电机的磁场在直流电机空载运行时,电枢电流为零,直流电机的气隙磁场由主磁极绕组的励磁磁动势F f建立,由于励磁电流是直流,所以气隙磁场是一个不随时间变化的恒定磁场。

这一磁场在一个极面下的空间分布如图5-1(a)所示,磁极面下气隙小且较均匀,故磁通密度较高,幅值为Bδ,而两极之间的气隙增加,磁通密度显著降低,从磁极边缘至几何中心线处,磁通密度沿曲线快速下降。

电机主磁极产生的磁通分成两部分,主磁通Φ通过气隙,同时交链电枢绕组和励磁绕组,是电机中产生感应电动势和电磁转矩的有效磁通。

另外,由于磁极产生的磁通不可能全部通过气隙,总还有一小部分从磁极的侧面逸出,直接流向相邻的磁极,它只与励磁绕组交链,不与电枢绕组交链,故称磁极漏磁通Φσ。

(a)(b)图5-1直流电机的磁路(a)空载时极面下的磁通密度;(b)四极直流电机两极下的磁路直流电机的主磁路包括以下部分:气隙、电枢齿、电枢磁轭、主磁极和定子磁轭。

除气隙外,其它部分均由铁磁材料组成。

主磁路和漏磁路如图5-1(b)所示。

5.1.2负载时电枢电流的磁场当直流电机带有负载时,电枢绕组中有电流流过,电枢电流也将产生磁场,称作电枢磁场。

为了分析方便,认为电枢表面光滑(无齿槽),磁场分析略去换向器只画主磁极、电枢绕组和电刷。

电机空载磁场、电枢反应磁场和两者的合成磁场分布图如图5-2(a)、(b)、(c)所示,图5-2(c)的扭曲磁通清楚地表明了电枢反应磁场对磁通分布的影响。

简述直流电机工作原理

简述直流电机工作原理

简述直流电机工作原理
直流电机是一种将电能转化为机械能的装置。

其工作原理基于洛伦兹力和电流的相互作用。

直流电机通常由电磁铁、旋转部件和定子三部分组成。

当直流电机通电时,电流通过电磁铁的线圈,产生一个磁场。

该磁场会与电磁铁旁边的磁场互相作用,产生一个力矩,使电机开始旋转。

旋转部件通常由一根轴和一组线圈组成,线圈又被称为电枢。

电枢通过整流器连接到电源上,使电流得以流经线圈。

当电流通过线圈时,电流在由导电材料构成的线圈内形成一个磁场。

这个磁场与电磁铁产生的磁场相互作用,产生一个力矩,使电机旋转。

这是因为磁场中的磁力线与线圈中的电流相互作用,根据洛伦兹力原理,会产生一个垂直于磁场和电流方向的力。

为了保持电机的连续旋转,需要改变电流的方向。

这是通过电机中的换向器实现的。

换向器会反转线圈中的电流方向,使得电机继续旋转。

总的来说,直流电机的工作原理是通过电流和磁场之间的相互作用产生一个力矩,使电机旋转。

该工作原理的关键在于线圈内电流与磁场的相互作用,通过改变电流方向来保持连续旋转。

电机与拖动基础需要掌握的知识点——直流电机部分

电机与拖动基础需要掌握的知识点——直流电机部分

电机与拖动基础需要掌握的知识点——直流电机部分一、直流电机原理1. 直流电动机的工作原理:如何从几何中线附近的摆动转变为连续转动?2. 直流发电机的工作原理:如何把发出的交流电转变为直流电?(机械整流子)3. 直流电机的结构:转子的铁心是不是空心的?4. 转子铁心的制作工艺,为什么采用如此复杂的工艺?定子铁心为何不采用该工艺?5. 转子绕组为什么称为电枢?6. 换向器与电刷的配合作用?“交变直流;直流变交流。

”的配合作用?7. 直流电机结构上的最大缺陷在何处?8. 额定参数P N U N I N 在电动机与发电机中的不同含义?9. 单叠转子绕组的特点:a=p ,低压高流10. 单波转子绕组的特点:a=1,高压低流11. 电刷合理放置的主要目的是什么?12. 感应电动势只存在于发电机吗?如何实现电气平衡。

13. 电磁转矩只存在于电动机吗?如何实现机械平衡。

14. 直流电机的四种励磁方式?15. 直流电机的空载磁场及其饱和特性。

16. 电枢反应与其三大影响。

17. 直流电机感应电动势与电磁转矩的计算公式。

18. 直流电动机与发电机的稳态平衡方程。

19. 并励电动机的能量流程图。

20. 直流发电机的能量流程图。

21. 转速特性。

(四种励磁方式下)22. 电气过渡过程中机械转速不能突变的概念。

23. 机械过渡过程结束后有,)tan (,t cons I I T T an a Z =Φ==24. 电动机空载?与负载运行的最大区别(I 2=?),直流电机的启动?。

二、变压器1.变压器的的电隔离特性。

电—磁—电(交流电才可以)2.变压器磁路具有封闭性。

而电机磁路不具有。

3.为什么要进行绕组归算?4.等效电路的等效原则。

(两条)5.空载与堵转时的等效电路特例。

6.等效电路及两种近似等效电路。

7.三相变压器的联结组及其表达方式。

8.三相变压器磁路系统的演变。

9.自耦变压器的特点。

10.电流互感器的特点。

11.电压互感器的特点。

直流电机的工作原理与基本结构

直流电机的工作原理与基本结构

2)在电刷AB两端接上直流电源。
-
S
2.直流电动机的工作原理分析
电刷AB接直流电源: A接正极,B接负极。
图a 导体ab处于N极下时,电枢逆时针旋转
当导体ab处于N极下、cd处于S极下时,ab中的电流由a流向 b,cd中的电流由c流向d,整个线圈中的电流顺时针流动。 用左手定则判定:导体ab受力方向从右向左;导体cd受力方 向从左向右,形成逆时针方向的电磁转矩,带动电枢逆时针 旋转。
直流电机的工作原理与基本结构
一、直流电机简介
1.直流电机的定义
直流电机是通以直流电流的旋转电机,是电能和机械 能相互转换的设备。
将机械能转换为电能的是直流发电机; 将电能转换为机械能的是直流电动机。
与交流电机一样,直流电机的工作也遵循“导体切割 磁力线产生感应电动势”“载流导体在磁场中会受到 电磁力的作用”,这两条基本物理原理。
2.直流电机的特点(与交流电机相比)
●直流电动机的优点
调速性能好,启动转矩大,过载能力强。
●直流发电机的优点
性能好,能提供无脉动的大功率直流电源,输出电压还可 以精确调节和控制。
●直流电机的缺点
1)制造工艺复杂,消耗有色金属较多,生产成本高。 2)运行时电刷和换向器之间容易产生火花,工作可靠性较 差,维护比较困难。
2.直流电动机的工作原理分析
图a
图b
图c
图d
直流电动机工作过程分解图
直流电动机电刷两端接入的是直流电源,经过换向片和电刷 流到电枢线圈中的电流,却是交变的。
在恒定的励磁磁场作用下,位于N极下的电枢导体受力方向 始终不变,位于S极下的电枢导体受力方向也始终不变。
实际电机有多个位于不同角度的电枢线圈,它们产生的电磁 转矩方向始终不变,能够带动电枢朝某个方向连续旋转。

直流小电机工作原理

直流小电机工作原理

直流小电机工作原理
直流小电机工作原理是利用电流通过导线产生的磁场与永磁体的磁场相互作用,产生力矩使电机转动。

具体工作原理如下:
1. 直流电源接通后,电流通过电机的线圈,产生磁场。

线圈一般为绕在铁芯上的导线,称为电枢。

2. 电枢的磁场与永磁体之间的磁场发生相互作用,产生力矩。

永磁体一般由强磁性材料制成,保持恒定的磁场。

3. 由于磁场之间的相互作用,电枢开始受到力矩的作用而转动。

转动时,导线在磁场中感受到的力会随着导线的位置不断改变。

4. 为了保持电枢连续不断地转动,需要不断改变导线所受力的方向。

这一点通过电刷和集电环实现。

电刷由碳刷制成,与电枢接触,能够改变电枢的通电方向。

5. 集电环由金属材料制成,用于接触电刷,并将电流输出至外部电路。

集电环会随着电枢的转动而改变位置,确保电枢和外部电路的连接。

通过这样的作用,直流小电机能够完成转动的工作。

其转速和转矩可根据电流的大小和磁场强度来控制。

常见的应用场景包括电子设备、玩具、自动化控制等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电机与拖动
第2章 直流电机
2.1 2.2 2.3 2.4 2.5 2.6 直流电机的工作原理 直流电机的基本结构和额定值 直流电机的磁场和电枢反应 直流电机的感应电动势和电磁转矩 直流电动机的运行分析 直流发电机的运行分析
1
第2章 直流电机
2.1 直流电机的工作原理
一、直流电动机的工作原理
N + U - - U +
二、直流电机的电枢绕组
1. 绕组的基本概念 单叠绕组、单波绕组、复叠绕组、 复波绕组、蛙绕组(叠绕和波绕混合绕组)。 (1) 元件 上元件边 后端接 是构成电枢绕组的基本 单元,其两端分别与两 片换向片相连的单匝或 多匝线圈。
前端接 下元件边 电枢绕组的元件
第2章 直流电机
(2) 叠绕组和波绕组
元件边 (有效边)
If
他励 I U If Ia M U I
并励
Ia M If
串励
复励
第2章 直流电机
2. 直流发电机按励磁方式分类 分为他励和自励。
If Uf Ia G I Ua If Ia G I U
他励 Ia G If I If
并励(自励) Ia G
I U
U
串励(自励)
复励(自励)
第2章 直流电机
2.3 直流电机的磁场和电枢反应
n
1 2 3 4 5 6 7 8 9 10 11 12
A1
B1
A2
B2
※ 电刷的中心线对 着磁极的中心线: ① 电刷之间的电动 势最大。 ② 被电刷短接的元 件电动势为零。 ※ 习惯称 “电刷放在 几何中心线位置”。
几何中心线
第2章 直流电机
电机装配图
第2章 直流电机
三、直流电机的额定值
1. 额定电压 UN
4. 额定转速 nN
第2章 直流电机
5. 额定励磁电压 UfN 6. 额定励磁电流 IfN ※ 额定状态 : 指 U、I、P、n 均为额定值的状态。 ※ 满载状态 : 指 I = IN 的状态。
第2章 直流电机
四、直流电机的励磁方式
1. 直流电动机按励磁方式分类
Ia
Ua M If
I Uf
U
Ia M
一、直流电机的空载磁场
空载时电枢电流可忽略不计。 空载磁场由主磁极的励磁磁 动势单独作用产生。 空载时磁场轴线与磁极轴线 相重合。 几何中性线: 相邻两主极之间的中心线。 该处的径向磁通密度为零。
几何 中性线

B0

几何 中性线 磁场轴线 磁极轴线
第2章 直流电机
二、负载时的电枢磁动势
直轴d
交轴q
直流电机结构图
电枢绕组 电枢铁心
换向器 电刷装置 磁轭
主磁极
励磁绕组 风扇
轴承

端盖 附加极绕组 补偿磁极 端盖
第2章 直流电机
直流电机横向剖面图
主极铁心
电枢槽
励磁绕组 定子磁轭
换向极
电枢齿
极靴 换向极绕组 电枢导体 电枢铁心 底脚
第2章 直流电机
直流电机的定子
第2章 直流电机
直流电机的换向极和电刷
在几何中性线处 (x = /2) 的电枢磁动势为 1 Faq = A = Famax 2
第2章 直流电机
电枢磁场沿气隙的磁通密度分布为 Fa(x) Ax Ba(x) = 0Ha(x) = 0 = 0 (x) (x)
※ ——等效气隙长度。
三、直流电机的电枢反应
负载时电机中磁场: 由励磁磁动势和电枢磁动势共同作用产生的。 电枢反应: 电枢磁动势对主极磁场的影响。
几何 中性线 Fa

2
O
x

2 Fa(x)

x
Ba(x)
第2章 直流电机
消耗在 x 点处每个气隙上的电枢磁动势为 1 2x Fa(x) = Nia = Ax - ≤x≤ 2 2 Da

2
※ ia —— 导体的电流; N —— 电枢总导体数; Da —— 电枢的直径。 Nia A = D —— 电枢表面单位长度上的安培导体数, a 称为电枢的线负荷。
发电机的 UN :指输出电压的额定值。 电动机的 UN :指输入电压的额定值。
2. 额定电流 IN
发电机的 IN :指输出电流的额定值。 电动机的 IN :指输入电流的额定值。
3. 额定功率 PN
发电机的 PN :指输出电功率的额定值(UN IN ) 。 电动机的 PN :指输出机械功率的额定值(UN INηN ) 。
第2章 直流电机
换向不良的影响 ① 会在换向器和电刷间产生火花; ② 火花超过一定程度,就会烧坏电刷和换向器; ③ 火花会产生电磁波,对无线通信造成干扰。
第2章 直流电机
3. 改善换向的方法 (1) 加装换向磁极 (2) 移动电刷
换向极

第2章 直流电机
2.4 直流电机的感应电动势和电磁转矩
一、直流电机的感应电动势
单位:AΒιβλιοθήκη 第2章 直流电机3. 电磁转矩的方向和性质 方向:由 和 Ia 共同决定。 性质:发电机为制动转矩,Te 与 n 方向相反。 电动机为拖动转矩,Te 与 n 方向相同。 4. 电动势常数和转矩常数的关系 pN pN CE = ,CT = 因为 2a 60a 60 则 CT = CE = 9.55 CE 2
1 2 3 N 5 6 S 8 9 N 11 12 S1
n
1 2 3 4 5 6 7 8 9 10 11 12
A1
B1
A2
B2
第2章 直流电机
单叠绕组的展开图
3 6' 4 7' 5 8'
B1 1 2 3 N 5 6 S 8 9 N 11 12 S1 A1
11' 8 10' 7 9' 6
A2
9 12' 10 1' 11 2'
N/2a N/2a N/2a
平均气隙磁密 B Bav
E = ex = Bxlv = lv Bx 1 1 1 N 每极下的磁通 = lv Bav 2a 2p pN N =l n = n = CE n 60 60a 2a l
第2章 直流电机
单位:Wb
E = CE n
※ CE —— 电动势常数。
二、直流发电机的工作原理
N -
N -
E
E
+ S

S
第2章 直流电机
电磁关系
原动机
做功

电磁转矩 (阻转矩)
感应电动 势和电流
换向
输出 直流电
第2章 直流电机
气隙磁场的分布波形及线圈电动势波形
b
N
A
0 A
X
2
3
t
+
0
eXA
e

S
π
0 e

t
0
t
第2章 直流电机
每极下有 3 个串联线圈时的电动势波形
N
S
S
线圈边中电流不改变方向,则平均 Te = 0。
第2章 直流电机
2.1 直流电机的工作原理
一、直流电动机的工作原理
电刷
N + S
换向片
N
+ U -
U

S
线圈边切割磁力线会产生什么?
第2章 直流电机
电磁关系
直流 换向 电流
交流 电流

电磁转矩 (拖动转矩)
旋转
机械 负载
做功
克服
反电 动势
第2章 直流电机
※ T0—— 空载转矩,是由电动机的机械摩擦损耗及铁损 引起的总转矩; T2—— 输出转矩,即生产机械的制动转矩; TL——负载转矩,它是电动机的空载转矩 T0 与生产 机械的转矩 T2 的总称。
第2章 直流电机
电枢直径为:
2 p D=
电枢电流与支路电流的关系为: Ia ia = 2 a D 则 Te = NTav = N B li 2 av a p Ia pN =N l = Ia 2 a 2 a l
单位:Wb
Te = CT Ia
※ CT —— 转矩常数。
(N· m)
n
1 2 3 4 5 6 7 8 9 10 11 12
A1
B1
A2
B2
B2
5' 2 4' 1 3' 12
结论:
① 每个主磁极下的元件串联成一条支路; ② 绕组的并联支路对数等于极对数,即 a = 2= p。
第2章 直流电机
单叠绕组的展开图
磁极中心线
1 2 3 N 5 6S 8 9N 11 12 S
(V)
单位:r/min
3. 感应电动势的方向和性质 方向:由 和 n 共同决定。 性质:发电机为电源电动势; 电动机为反电动势。
第2章 直流电机
二、直流电机的电磁转矩
1. 电磁转矩的产生 电枢电流 ia F →Te 磁 场 2. 电磁转矩的大小 设电刷在几何中性线处,元件为整距。 (1) 同一极下每根导体受到的平均电磁力为 fav = Bavlia ※ ia —— 导体中的电流 。 每根导体受到的平均电磁转矩为 D D Tav = fav = Bav lia 2 2
第2章 直流电机
四、电枢反应对换向的影响及改善措施
1. 电枢反应对换向的影响 ① 处在几何中性线处的换向元件的 e≠0,使换 向发生困难。 ② 气隙磁场畸变使换向器上的片间电压不均匀; 当相邻两换向片之间的电位差超过一定的限 度,将产生电位差火花; 而且随着电弧的拉长可能出现环火。 ※ 电刷是与处在几何中性线处的元件所连接 的换向片接触的。
第2章 直流电机
2. 单叠绕组
相关文档
最新文档
