防波堤设计六道湾防波堤说明书
《防波堤设计与施工规范》
《防波堤设计与施工规范》(JTJ 298—98)3．0．5 防波堤结构应进行模型试验验证，当有类似条件下的试验资料时，可不再进行试验。
3．0．7 对于施工过程中未成型的防波堤堤段，应根据实际情况考虑采取必要的防浪措施。
4．2．1 斜坡堤设计应计算以下内容：(1)护面块体的稳定重量和护面层厚度；(2)栅栏板的强度；(3)堤前护底块石的稳定重量；(4)胸墙的强度和抗滑、抗倾稳定性；(5)地基的整体稳定性；(6)地基沉降(确定堤顶预留高度)。
4．2．2* 斜坡堤承载能力极限状态设计时，应以设计波高及对应的波长确定的波浪力作为标准值，并应考虑以下三种设计状况及相应的组合。
4．2．2．1* 持久状况，应考虑以下的持久组合：(1)设计高水位时，波高应采用相应的设计波高；(2)设计低水位时，波高的采用分为以下两种情况：当有推算的外海设计波浪时，应取设计低水位进行波浪浅水变形分析，求出堤前的设计波高；当只有建筑物附近不分水位统计的设计波浪时，可取与设计高水位时相同的设计波高，但不超过低水位时的浅水极限波高；(3)*极端高水位时，波高应采用相应的设计波高。
4．2．2．3* 偶然状况，在进行斜坡堤整体稳定计算时，应考虑地震作用的偶然组合，水位采用设计低水位，不考虑波浪对堤体的作用。
4．2．14* 斜坡堤内坡护面块体的重量应符合下列规定：(1)*当允许少量波浪越过堤顶时，从堤顶到设计低水位之间的内坡护面块体重量，应与外坡护面的块体重量相同；设计低水位以下的内坡护面块体，应按堤内侧波浪进行复核；(2)*当不允许波浪越过堤顶时，内坡护面应按堤内侧波浪进行计算。
4．2．15* 斜坡堤堤顶块体的重量，一般情况下应与外坡的块体重量相同。
当堤顶高程在设计高水位以上不足0．2倍设计波高值时，其重量不应小于外坡护面块体重量的1．5倍。
4．3．3* 可冲刷地基上的斜坡堤，其护面块体或水下棱体的大块石均不应直接抛于海底面上，而应在海底面上设置垫层。
推荐-海岸工程学防波堤设计说明书 精品
海岸工程学课程设计之防波堤目录MULU摘要 (3)一设计资料 (3)1、工程概况 (3)2、水文条件 (4)3、工程地质 (4)4、结构安全等级 (4)二结构选型 (4)三防波堤设计 (4)1、断面尺寸拟定 (4)1)边坡坡度 (4)2)堤顶宽度 (6)3)胸墙顶高程 (6)2、斜坡堤计算 (6)1)护面块体的稳定重量、护面层厚度、人工块体个数和混凝土用量 (6)2)垫层块石的重量及厚度 (7)3)堤前护底块石的稳定重量和厚度 (8)4)胸墙计算 (8)5)地基的整体稳定性 (14)6)地基沉降确定堤顶预留高度 (14)四参考文献 (14)五附件 (14)【摘要】拟在印尼南部爪哇岛上建造座防波堤，该处地理位置处在地震多发带、陆上建筑物电厂较为重要，且海啸因素不可忽略，故该座防波堤不仅要起到防浪侵袭，平稳港内水域，还要充分考虑防止海啸造成严重危害。
设计过程中，综合考虑地质，水文，工程经济与施工等因素后，采用斜坡式防波堤，胸墙顶高程比规范规定的提高了2~3米，起到了防止海啸侵袭的作用。
稳定性验算时，各种组合下的抗滑抗倾稳定性都能满足要求，表明设计的防波堤符合实际需求。
一、设计资料1、工程概况1）工程位置拟建电厂位于印度尼西亚国南部爪哇岛的西南海岸Palabuhan Ratu 湾内，面对印度洋。
地理概位为：07°02′E，106°32′N。
2）工程内容防波堤设计内容包括南防波堤和北防波堤，南防波堤总长1284.628m，北防波堤总长778.627m。
2、水文条件1）设计水位(平均海平面为基准)：设计高水位：0.84m设计低水位：-0.77m极端高水位： 1.07m极端低水位：-1.01m海啸增水考虑2m～3m自己设了几个值。
）3）潮流最大流速为0.24cm/s。
3、工程地质根据中交三航设计院勘察公司编制的地质报告，拟建场区50m 以浅从上到下主要发育以下地层：Ⅰ细砂 Ⅱ粉砂 Ⅱt 淤泥质粉质粘土混砂 Ⅲ粉细砂 Ⅳ 粉细砂混砾石或卵石 Ⅴ1粉细砂 Ⅴ2粉细砂 Ⅵ中等风化安山岩。
防波堤施工方案
防波堤施工方案介绍防波堤是一种用于保护港口和海岸线免受波浪侵蚀的重要结构。
它能够减小海浪的冲击力和波浪能量，保护港口设施和船只安全。
本文档将介绍防波堤施工方案，包括设计准备、施工材料、施工过程等。
设计准备在进行防波堤施工之前，需要进行一系列的设计准备工作。
以下是常见的设计准备工作：1.海洋调查：进行海洋调查，包括测量水深、波浪大小等参数，以确定防波堤的设计要求。
2.环境评估：对施工区域进行环境评估，包括海洋生态环境、渔业等，以保护环境和生态平衡。
3.结构设计：根据海洋调查结果和环境评估，进行防波堤的结构设计，包括堤体形状、长度、高度等参数的确定。
4.施工计划：制定详细的施工计划，包括施工队伍组织、材料采购、设备租赁等。
施工材料防波堤的施工需要使用各种材料，以下是常见的施工材料：1.堤体材料：常用的堤体材料包括砾石、岩石、混凝土等。
根据设计要求，选择适当的堤体材料进行填筑。
2.铺盖材料：为了提高防波堤的耐波能力和稳定性，可以在堤体表面铺盖防波块、砂砾等材料。
3.钢筋：在混凝土防波堤的施工中，需要使用钢筋来增强结构的强度和稳定性。
4.其他材料：包括施工用的水泥、砂子、石头等材料，以及护栏、标志等辅助材料。
施工过程防波堤的施工过程一般包括以下几个步骤：1.基础准备：清理施工区域，确保施工场地平整，并进行基础准备工作，例如基槽的开挖、基础填充等。
2.堤体填筑：根据设计要求，将堤体材料进行填筑，并使用振动器进行压实，确保填筑均匀、紧密。
3.防波块铺盖：在堤体表面铺盖防波块或其他铺盖材料，使用钢丝绑扎固定，并确保铺盖均匀、牢固。
4.结构加固：对混凝土防波堤进行结构加固，如在关键部位添置钢筋筋网、预应力钢筋等。
5.完善细节：整理施工场地，清理垃圾，进行护栏、标志等细节工作。
施工安全在进行防波堤施工时，需要重视施工安全。
以下是一些常见的施工安全措施：1.定期检查施工设备，确保设备正常运行，并进行维护和保养。
2.建立明确的施工区域和安全通道，设置警示标志，防止他人进入施工区域。
防洪堤设计

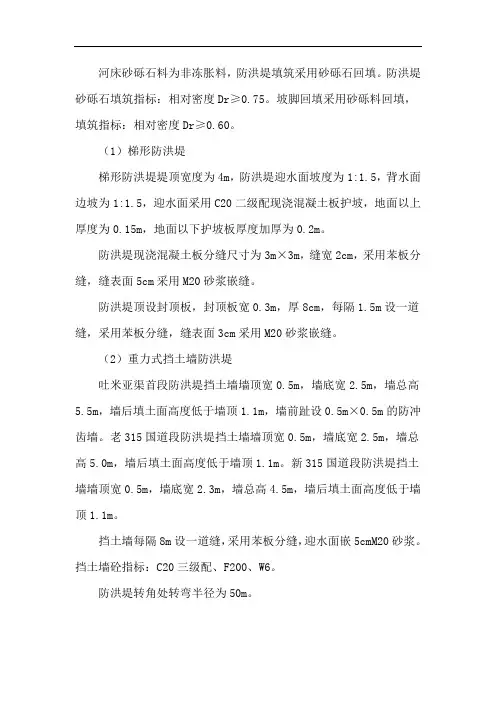

河床砂砾石料为非冻胀料，防洪堤填筑采用砂砾石回填。
防洪堤砂砾石填筑指标：相对密度Dr≥0.75。
坡脚回填采用砂砾料回填，填筑指标：相对密度Dr≥0.60。
（1）梯形防洪堤
梯形防洪堤堤顶宽度为4m，防洪堤迎水面坡度为1:1.5，背水面边坡为1:1.5，迎水面采用C20二级配现浇混凝土板护坡，地面以上厚度为0.15m，地面以下护坡板厚度加厚为0.2m。
防洪堤现浇混凝土板分缝尺寸为3m×3m，缝宽2cm，采用苯板分缝，缝表面5cm采用M20砂浆嵌缝。
防洪堤顶设封顶板，封顶板宽0.3m，厚8cm，每隔1.5m设一道缝，采用苯板分缝，缝表面3cm采用M20砂浆嵌缝。
（2）重力式挡土墙防洪堤
吐米亚渠首段防洪堤挡土墙墙顶宽0.5m，墙底宽2.5m，墙总高5.5m，墙后填土面高度低于墙顶1.1m，墙前趾设0.5m×0.5m的防冲齿墙。
老315国道段防洪堤挡土墙墙顶宽0.5m，墙底宽2.5m，墙总高5.0m，墙后填土面高度低于墙顶1.1m。
新315国道段防洪堤挡土墙墙顶宽0.5m，墙底宽2.3m，墙总高4.5m，墙后填土面高度低于墙顶1.1m。
挡土墙每隔8m设一道缝，采用苯板分缝，迎水面嵌5cmM20砂浆。
挡土墙砼指标：C20三级配、F200、W6。
防洪堤转角处转弯半径为50m。
沿防洪堤每隔500m设置一错车平台，用于错车及车辆调头。
错车平台长20m，宽20m，平时亦可堆放抢险物资等。
防洪堤设计说明书
目录1综合说明 (1)1.1 工程概况 (1)1.1.1 工程位置 (1)1.1.2 修建缘由 (1)1.1.3 工程地质 (2)1.1.4 工程水文 (2)1.1.5 建筑材料 (2)2建设规模及设计 (3)2.1 建设规模及内容 (3)2.2 设计说明 (3)2.2.1 堤顶高程拟定 (3)2.2.2 工程布置及主要建筑物 (4)1、工程等别及建筑物级别 (4)2、设计洪水标准 (4)3、设计的基本资料 (4)4、堤防工程布置 (5)5、防洪堤设计计算 (5)6、排污沟设计 (5)3施工组织设计 (6)3.1 施工工期 (6)3.2 施工工序 (6)3.3 施工应急度汛措施 (6)4初步设计概算 (6)4.1 概况 (6)4.2 投资主要指标 (7)4.3 编制依据 (7)4.3.1 编制原则和依据 (7)4.3.2 基础单价的计算依据 (7)4.3.2.1 人工预算单价 (7)4.3.2.2 主要材料来源及预算价格 (8)4.3.2.3 定额采用依据 (8)4.3.2.4 费用计算依据及标准 (8)1综合说明1.1 工程概况1.1.1 工程位置雷山县城西门小河玻璃厂至响水岩电站老宿舍楼河段河道治理工程位于县城丹江河支流--西门小河望丰路口以下470m河段。
有公路直达工程区，交通方便。
1.1.2 修建缘由首先，《雷山县城防洪规划》已把西门小河纳入规划范围，规划的防洪标准是抵御20年一遇的洪水，但是西门小河河段的现有防洪标准仅达到5年一遇，不满足城市防洪的要求。
根据县委、县政府的工作布署，以及加快县城的城镇建设步伐，确保西门小河正在开发的小区不受20年一遇洪水侵袭，稳定社会，安定民心，为县城经济发展保驾护航，对西门小河实施治理。
工程的建设原则是：按20年一遇防洪标准沿河岸设置堤防工程，确保县城的安全。
防洪工程尽量减少对水流流态，泥沙运动，河岸稳定的不利影响，防止河道产生有害的冲刷和淤积。
建筑物设计因地制宜，就地取材，降低造价。
第七章 防波堤

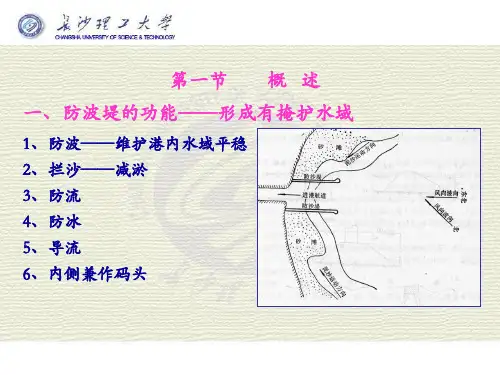

第一节
1、防波——维护港内水域平稳 2、拦沙——减淤 3、防流 4、防冰
概 述
一、防波堤的功能——形成有掩护水域
5、导流
6、内侧兼作码头
二、防波堤的型式
1.按平面位置分类
⑴突堤式 ⑵岛式
2.按结构型式分类
⑴斜坡式 ⑵直立式
⑶混合式
⑷特殊型式
⑴斜坡式 ａ、消浪功能好，波浪大部分不反射； ｂ、对地基承载要求不高，损坏后易修复； ｃ、施工容易，一般不需大型起重设备，便于就地取材； 适用于水深不大（<10～12ｍ），当地基料价格便宜或地 基较软的情况 。
第二节 直立式防波堤 一、直立式防波堤的组成与特点 1.组成 主要由墙身、上部结构和基床组成。 2.特点
优点 缺点
(1)建材用量较少；
(2)不需要经常维修； (3)内侧可兼做码头。
