卡扣计算
支模板钢管用量表
1、根据模板的类型的不同每建筑平米模板用要用大约3-5米钢管；12-18个卡扣；人工费每建筑平米的单价依据结构的不同而不同，框架结构大约在18-26元之间。
每建筑平米模板费用因工程类型不同而不同，而且差异很大。
商住两用高层框剪结构的，每建筑平米模板费用在50-60元左右--包括模板的费用和人工费用。
每建筑平米模板费用在50-60元左右--包括模板的费用和人工费用；指的是你分包模板工程的价格，也就是模板工程的全费用单价了。
2、板模板(扣件钢管架)计算书模板支架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。
一、参数信息:1.模板支架参数横向间距或排距(m):1.20；纵距(m):1.20；步距(m):2.00；立杆上端伸出至模板支撑点长度(m):0.10；模板支架搭设高度(m):3.00；采用的钢管(mm):Φ48×3.5 ；板底支撑连接方式:方木支撑；立杆承重连接方式:可调托座；2.荷载参数模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000；施工均布荷载标准值(kN/m2):1.000；3.楼板参数钢筋级别:二级钢HRB 335(20MnSi)；楼板混凝土强度等级:C30；每层标准施工天数:10；每平米楼板截面的钢筋面积(mm2):654.500；楼板的计算长度(m):4.50；施工平均温度(℃):25.000；楼板的计算宽度(m):4.00；楼板的计算厚度(mm):120.00；4.材料参数面板采用胶合面板，厚度为12mm；板底支撑采用方木；面板弹性模量E(N/mm2):9500；面板抗弯强度设计值(N/mm2):13；木方弹性模量E(N/mm2):9500.000；木方抗弯强度设计值(N/mm2):13.000；木方抗剪强度设计值(N/mm2):1.400；木方的间隔距离(mm):300.000；木方的截面宽度(mm):100.00；木方的截面高度(mm):50.00；托梁材料为：钢管(双钢管) :Φ48 × 3.5；图2 楼板支撑架荷载计算单元二、模板面板计算:面板为受弯构件，需要验算其抗弯强度和刚度，取单位宽度1m的面板作为计算单元面板的截面惯性矩I和截面抵抗矩W分别为：W = 100×1.22/6 = 24 cm3；I = 100×1.23/12 = 14.4 cm4；模板面板的按照三跨连续梁计算。
卡扣插拔力计算公式
卡扣插拔力计算公式在日常生活中，卡扣插拔力广泛应用于各种连接件和装配系统中，如汽车零部件、电子产品等。
卡扣插拔力的计算公式有助于我们更好地理解和设计这类连接系统。
一、卡扣插拔力的定义与作用卡扣插拔力是指在拔插过程中，卡扣所需克服的最大阻力。
它影响着连接件的装配性和使用寿命。
合适的卡扣插拔力可以提高连接件的可靠性和耐用性，降低维修成本。
二、卡扣插拔力的计算公式卡扣插拔力（F）= 弹性模量（E）× 应变（ε）× 截面积（A）其中：1.弹性模量（E）：材料的弹性性能，不同材料的弹性模量不同。
2.应变（ε）：卡扣在插拔过程中的变形量。
3.截面积（A）：卡扣的横截面积。
三、公式中的参数及其含义1.弹性模量（E）：弹性模量是材料的一种基本性能指标，反映了材料在外力作用下变形的难易程度。
弹性模量越大，卡扣插拔力越大。
2.应变（ε）：应变是描述材料在外力作用下变形程度的物理量。
应变越大，卡扣插拔力越大。
3.截面积（A）：卡扣的截面积影响了其承受外力的能力。
截面积越大，卡扣插拔力越大。
四、实例计算与分析以一款汽车零部件为例，其材料为铝合金，弹性模量E=70GPa，卡扣截面积A=10mm。
在插拔过程中，卡扣的应变ε=0.1。
根据公式计算卡扣插拔力：F = E × ε × A= 70GPa × 0.1 × 10mm= 700N实际应用中，根据设计需求和材料性能，可以调整卡扣的尺寸和材料以满足不同的插拔力要求。
五、提高卡扣插拔力的方法1.选择合适的材料：较高弹性模量的材料具有更大的卡扣插拔力。
2.优化卡扣设计：增加卡扣的截面积可以提高插拔力。
3.控制应变：通过调整卡扣的变形量，可控制插拔力的大小。
4.表面处理：提高卡扣表面粗糙度、硬度等性能，增加摩擦力，从而提高插拔力。
了解卡扣插拔力的计算公式及影响因素，有助于我们更好地设计连接系统，提高产品性能和使用寿命。
结构设计-卡扣设计说明
直臂卡扣设计---参数计算
直臂卡扣设计---参数计算
卡扣 1.通常上盖设置跑滑块的卡勾，下盖设置跑斜顶卡勾。 因为上盖的筋比较多，而且上盖的壁通常比下盖深，为避免斜顶无空间脱出。
2.上下盖装饰线的选择
3.卡勾不可以间隔太远， 否则容易开缝。
卡扣
卡扣
小定位PIN
许用应变：根据胡克定律: E
式中：σ为应力，ε为应变 ， E为弹性模 量。
在卡扣连接弯曲弹性模量用正割模数来代替 故而：
对需要经常拆装的连接，许用应变之选取应该留有余量，可将实际使用值取需用应变的0.5倍，
直臂卡扣设计---参数计算
直臂卡扣设计---参数计算
直臂卡扣设计---参数计算
许用过盈量(y)：许用过盈量(y)即许用挠度（Y）,也就是卡入时悬臂前端产生的弹性变形 的尺寸。 挠曲力（P）：挠曲力即当卡入时施加在悬臂前端的垂直力，当悬臂产生弹性变形( 不是塑性 变形)，此时的变形李被称之为许用挠曲力。 （计算挠曲力是计算卡入力的需要，实际上有的悬臂卡扣连接的装配和拆开就是施加卡入力而 完成的挠曲力。)
对于梁时壁面的延伸：Tb应该等于壁厚，若不等于应该逐渐过度。
Tt-保持功能件处的粱厚度
一般来说Tt=Tb ，但是当粱的根部的应变较高时，全长带锥度的粱可以将应变均匀的分布在粱上，减少根部产生过应变的概率，常见的锥度为Tb ： Tt=1.25~2。(2倍是常用的数据)当粱的长度与厚度比小于5时，可采用锥度粱设计，当然这样会保持强度降低。不要将悬臂梁从保持面到根部都做 成锥形，这样机会所有的应变都移动到根部，反而容易损坏。根部用圆角。
插入面角度会影响装配力，实际上，最大插入角应该尽可能的小，以减小装配力，合理的角度为25°~35°之间，大于等于45°会使装配困难
钢丝绳和卡扣计算
附件一起重吊索具计算书1、起重吊装示意图：2、钢丝绳计算：根据钢丝绳计算公式：[F]=kα⨯F/式中[F]----钢丝绳的容许拉力F----钢丝绳的破断拉力α----钢丝绳的不均匀系数，现用6×37，故α取0.82系数K----钢丝绳的安全系数，按6.5倍取值⑴当前，移动模架最重构件重量为30t/8≈4t，按两点吊装，每股钢丝绳设计允许拉力为2t。
考虑到吊索具后期在其它地方可相互使用，体现到钢丝绳的通用性，钢丝绳选取长度为8m，水平夹角为60度，故2t/sin60°=2.309t，卡环选取11t。
由以上可以得知[F]=2.309t×10=23.09KNF=23.09×6.5/0.82=183.030kN，由此查表强度1550kN/Mp类型钢丝绳直径φ19.5mm。
故起吊24.75t构件选取：φ19.5mm(6×37)，卡环3.3t。
⑵当前，移动模架最重构件重量为30t/8≈4t，按四点吊装，每股钢丝绳设计允许拉力为1.4t（注：四点吊按三点受力计算）。
考虑到吊索具后期在其它地方可相互使用，体现到钢丝绳的通用性，钢丝绳选取长度为10m，水平夹角为90度，故1.4t/sin90°=1.4t.由以上可以得知[F]=1.4t×10=14kNF=14×6.5/0.82=110.976kN，由此查表强度1550kN/Mp类型钢丝绳直径φ19.5mm。
卡环3.3t。
3、起吊梁受力分析为建模方便，模型以2［20槽钢背对焊制而成起吊梁，采用MIDAS 建模进行受力分析，模型如下图：图3.1 起吊梁受力模型起吊梁以2［20槽钢槽口对焊而成，起吊梁上设置两吊点，并作为边界约束，约束条件采用一般简支，荷载采用节点荷载（即集中荷载），荷载值为：P=30t/8/4=0.9375t=9.375KN起吊梁下实际设置4个起吊点，即每个起吊点受力9.375KN。
结构设计-卡扣设计
7
直臂卡扣设计---参数计算
许用过盈量(y)：许用过盈量(y)即许用挠度（Y）,也就是卡入时悬臂前端产生的弹性变形的尺 寸。 挠曲力（P）：挠曲力即当卡入时施加在悬臂前端的垂直力，当悬臂产生弹性变形( 不是塑性变形) ，此时的变形李被称之为许用挠曲力。 （计算挠曲力是计算卡入力的需要，实际上有的悬臂卡扣连接的装配和拆开就是施加卡入力而完成 的挠曲力。)
对于梁与壁面垂直的情况；梁根部厚度约为壁厚的0.5~0.6T,厚度太大可能出现冷却问题，造成较大的残余应力、收缩、凹陷等。太小可能存在对充模和 流动性问题。
对于梁时壁面的延伸：Tb应该等于壁厚，若不等于应该逐渐过度。
Tt-保持功能件处的粱厚度
一般来说Tt=Tb ，但是当粱的根部的应变较高时，全长带锥度的粱可以将应变均匀的分布在粱上，减少根部产生过应变的概率，常见的锥度为Tb ： Tt=1.25~2。(2倍是常用的数据)当粱的长度与厚度比小于5时，可采用锥度粱设计，当然这样会保持强度降低。不要将悬臂梁从保持面到根部都做成锥形 ，这样机会所有的应变都移动到根部，反而容易损坏。根部用圆角。
Y-根切深度； α-所设计的插入面角度（自由状态时） β-保持面角度（自由状态）； δ-装配偏斜（一般与Y相等）
由于材料性质和加工工艺的不同，本规则不具备通用性，仅仅帮助进行技术分析，悬臂卡扣设计是一个不断 反复的过程，需要不断调整才能做出合格的产品。
编辑ppt
2
卡扣设计--直臂卡扣
Tb-壁面处的粱厚度
塑料件的连接
编辑ppt
1
卡扣设计--直臂卡扣
Tb-壁面处的粱厚度； TW-粱处的壁厚 ； Tt-保持功能件处的粱厚度 ； Lb-梁的长度； Lt-锁紧件的总长度； Lr -保持功能件的长度 Le-粱的有效长度（粱的根部到配合功能键与插入或保持面接 触点的距离）

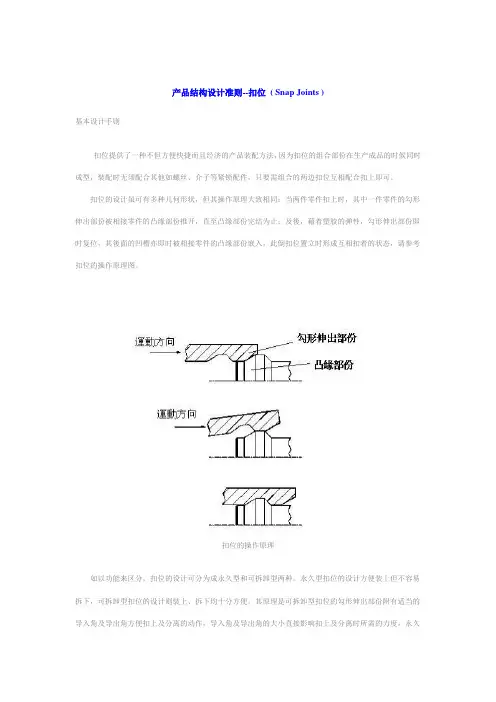

产品结构设计准则--卡扣设计 ( Snap Joints )
产品结构设计准则--扣位( Snap Joints )基本设计手则扣位提供了一种不但方便快捷而且经济的产品装配方法，因为扣位的组合部份在生产成品的时候同时成型，装配时无须配合其他如螺丝、介子等紧锁配件，只要需组合的两边扣位互相配合扣上即可。
扣位的设计虽可有多种几何形状，但其操作原理大致相同：当两件零件扣上时，其中一件零件的勾形伸出部份被相接零件的凸缘部份推开，直至凸缘部份完结为止；及後，藉着塑胶的弹性，勾形伸出部份即时复位，其後面的凹槽亦即时被相接零件的凸缘部份嵌入，此倒扣位置立时形成互相扣着的状态，请参考扣位的操作原理图。
扣位的操作原理如以功能来区分，扣位的设计可分为成永久型和可拆卸型两种。
永久型扣位的设计方便装上但不容易拆下，可拆卸型扣位的设计则装上、拆下均十分方便。
其原理是可拆卸型扣位的勾形伸出部份附有适当的导入角及导出角方便扣上及分离的动作，导入角及导出角的大小直接影响扣上及分离时所需的力度，永久型的扣位则只有导入角而没有导出角的设计，所以一经扣上，相接部份即形成自我锁上的状态，不容易拆下。
请叁考永久式及可拆卸式扣位的原理图。
永久式及可拆卸式扣位的原理若以扣位的形状来区分，则大致上可分为环型扣、单边扣、球形扣等等，其设计可参阅下图。
球型扣（可拆卸式）扣位的设计一般是离不开悬梁式的方法，悬梁式的延伸就是环型扣或球型扣。
所谓悬梁式，其实是利用塑胶本身的挠曲变形的特性，经过弹性回复返回原来的形状。
扣位的设计是需要计算出来，如装配时之受力，和装配後应力集中的渐变行为，是要从塑料特性中考虑。
常用的悬梁扣位是恒等切面的，若要悬梁变形大些可采用渐变切面，单边厚度可渐减至原来的一半。
其变形量可比恒等切面的多百分之六十以上。
不同切面形式的悬梁扣位及其变形量之比较扣位装置的弱点是扣位的两个组合部份：勾形伸出部份及凸缘部份经多次重覆使用後容易产生变形，甚至出现断裂的现象，断裂後的扣位很难修补，这情况较常出现於脆性或掺入纤维的塑胶材料上。
钢丝绳计算
整体吊装钢丝绳选择整体吊装时钢丝绳采用顺绕钢芯钢丝绳，选用直径规格为28mm 的钢绳绳进行吊装。
假设架体一次吊装最重重量为18.5t ，钢丝绳选用6×37S+IWR 型号，直径￠28mm,公称抗拉强度为1670MPa,钢芯的钢丝绳。
一、根据规范，钢丝绳最小破断拉力计算公式为：1000020R D K F ∙∙'=式中： F0 — 钢丝绳最小破断拉力，kN ；D — 钢丝绳公称直径，取28mm ；R0 — 钢丝绳公称抗拉强度，取1670MPa ；K '— 某一指定结构钢丝绳的最小破断拉力系数（简称最小破断拉力系数，K '值见GB 8918－2006表2和GB/T 16269表3，取0.356）。
因此F0=0.356*28²*1670/1000=466.1 kN其最小破断拉力的换算系数为h K =1.283，其最小钢丝破断拉力总和h 0h F F K =⨯=466.1KN ×1.283=598KN吊绳（绳长16米）查GB8918-2006表2，6×37钢丝绳重量系数K=0.418kg/100m*mm 2二、钢丝绳重量计算公式为：M=K*D 2式中：M —钢丝绳单位长度的参考重量，单位为kg/100m ；D —钢丝绳的公称直径，单位为mm ；K —充分涂油的某一结构钢丝绳单位长度的重量系数，单位为kg/100m*mm ²。
吊绳重量M=K*D 2=0.418*282=328kg/100m本方案中需用4根16米长钢丝绳和2根8米长钢丝绳，其重量为：M=4*16*3.28+2*8*3.28=262.4 kg=2.6KN卡扣每个按5KG ，共6个，0.3KN三、本方案吊装时采用4根钢丝绳等长起吊，每根钢丝绳的拉力可用下式计算： F=G/4cos β式中：F —一根钢丝绳的拉力；G —构件重力；β—钢丝绳与垂直线的夹角。
四根等长钢丝绳拉力计算每根钢丝绳受力F大小为：（185+2.6+0.3）KN *1.25/4cos30º=67.8KN其中动载系数V取1.25。
产品开发：塑料件卡扣、倒钩设计及相关计算
一、《塑料卡扣设计原则和方法》基本原则：1.厚度2.梁的长度3.插入角度4.保持面深度5.保持面角度6.保持面极限角度7.保持面功能处的厚度8.梁的宽度9.摩擦系数10.最大许用应变11.壁面偏斜放大系数12.装配力，分离力，拆卸力装配力：按压卡口时，施加的力；分离力：与装配力相反方向的力。
拆卸力：按压挂钩时，施加的力。
拆卸力，将挂钩产生弹性形变，形变位移至少大于保持面的深度。
材料弹性模量、偏移量、距离旋转中心距离已知，则，可根据《材料力学》悬臂梁受力分析，从而得出最小拆卸力。
二、试纸条渗液架根据结构限制以及挂钩基本简要设计要求，可以得到基本‘设计挂钩’。
挂钩的使用结构尺寸1.初步设计计算1厚度：该件使用ABS开模具所得，厚度一般为1.5～4.5mm，根据挂钩厚度设计，可得3*50%～60%=1.5～1.8mm，初步设定厚度为1.6mm。
2长度：首选十倍厚度，但至少5倍。
因此长度16mm。
按照16mm设计的结构，与下方相距离1.84mm，间隙太小，按经验应该留有5mm左右的空隙（5mm空隙也可用来设计挂钩插入面长度等尺寸），因此长度设定为12mm，12/1.6=7.5大于5。
满足设计需求。
3插入角度：常用合理范围25～30度，取中间值，首选设计角度28度（允许比25度还要小，根绝结构而定）。
4保持面深度：梁的长度/厚度在5～10之间，所以保持面深度等于厚度，等于1.6mm。
5保持面角度：保持面的极限角度=，ABS的摩擦系数0.5～0.6，因此得到角度等于59.0～63.4度，则极限角度平均值等于61.2度。
注：59～90度任意角度效果相同，都需要大力去拆卸。
本产品使用拆卸力进行拆卸，因此，推荐最小角度45度，所以保持面的角度在45～61.2度间，脱离力可以取下；61.2～90度之间，脱离力不能取下，就算取下，也有损坏风险。
该件运动件，考虑运动震动因素导致脱钩。
角度越大，脱离力就越大，挂钩配合越牢靠。
产品开发：塑料件卡扣、倒钩设计及相关计算
一、《塑料卡扣设计原则和方法》基本原则：1.厚度2.梁的长度3.插入角度4.保持面深度5.保持面角度6.保持面极限角度7.保持面功能处的厚度8.梁的宽度9.摩擦系数10.最大许用应变11.壁面偏斜放大系数12.装配力，分离力，拆卸力装配力：按压卡口时，施加的力；分离力：与装配力相反方向的力。
拆卸力：按压挂钩时，施加的力。
拆卸力，将挂钩产生弹性形变，形变位移至少大于保持面的深度。
材料弹性模量、偏移量、距离旋转中心距离已知，则，可根据《材料力学》悬臂梁受力分析，从而得出最小拆卸力。
二、试纸条渗液架根据结构限制以及挂钩基本简要设计要求，可以得到基本‘设计挂钩’。
挂钩的使用结构尺寸1.初步设计计算1厚度：该件使用ABS开模具所得，厚度一般为1.5～4.5mm，根据挂钩厚度设计，可得3*50%～60%=1.5～1.8mm，初步设定厚度为1.6mm。
2长度：首选十倍厚度，但至少5倍。
因此长度16mm。
按照16mm设计的结构，与下方相距离1.84mm，间隙太小，按经验应该留有5mm左右的空隙（5mm空隙也可用来设计挂钩插入面长度等尺寸），因此长度设定为12mm，12/1.6=7.5大于5。
满足设计需求。
3插入角度：常用合理范围25～30度，取中间值，首选设计角度28度（允许比25度还要小，根绝结构而定）。
4保持面深度：梁的长度/厚度在5～10之间，所以保持面深度等于厚度，等于1.6mm。
5保持面角度：保持面的极限角度=，ABS的摩擦系数0.5～0.6，因此得到角度等于59.0～63.4度，则极限角度平均值等于61.2度。
注：59～90度任意角度效果相同，都需要大力去拆卸。
本产品使用拆卸力进行拆卸，因此，推荐最小角度45度，所以保持面的角度在45～61.2度间，脱离力可以取下；61.2～90度之间，脱离力不能取下，就算取下，也有损坏风险。
该件运动件，考虑运动震动因素导致脱钩。
角度越大，脱离力就越大，挂钩配合越牢靠。
卡扣设计
卡扣设计产品结构设计准则--扣位( Snap Joints )基本设计手则扣位提供了一种不但方便快捷而且经济的产品装配方法，因为扣位的组合部份在生产成品的时候同时成型，装配时无须配合其他如螺丝、介子等紧锁配件，只要需组合的两边扣位互相配合扣上即可。
扣位的设计虽可有多种几何形状，但其操作原理大致相同：当两件零件扣上时，其中一件零件的勾形伸出部份被相接零件的凸缘部份推开，直至凸缘部份完结为止；及後，藉着塑胶的弹性，勾形伸出部份即时复位，其後面的凹槽亦即时被相接零件的凸缘部份嵌入，此倒扣位置立时形成互相扣着的状态，请参考扣位的操作原理图。
扣位的操作原理如以功能来区分，扣位的设计可分为成永久型和可拆卸型两种。
永久型扣位的设计方便装上但不容易拆下，可拆卸型扣位的设计则装上、拆下均十分方便。
其原理是可拆卸型扣位的勾形伸出部份附有适当的导入角及导出角方便扣上及分离的动作，导入角及导出角的大小直接影响扣上及分离时所需的力度，永久型的扣位则只有导入角而没有导出角的设计，所以一经扣上，相接部份即形成自我锁上的状态，不容易拆下。
请叁考永久式及可拆卸式扣位的原理图。
永久式及可拆卸式扣位的原理若以扣位的形状来区分，则大致上可分为环型扣、单边扣、球形扣等等，其设计可参阅下图。
球型扣（可拆卸式）扣位的设计一般是离不开悬梁式的方法，悬梁式的延伸就是环型扣或球型扣。
所谓悬梁式，其实是利用塑胶本身的挠曲变形的特性，经过弹性回复返回原来的形状。
扣位的设计是需要计算出来，如装配时之受力，和装配後应力集中的渐变行为，是要从塑料特性中考虑。
常用的悬梁扣位是恒等切面的，若要悬梁变形大些可采用渐变切面，单边厚度可渐减至原来的一半。
其变形量可比恒等切面的多百分之六十以上。
不同切面形式的悬梁扣位及其变形量之比较扣位装置的弱点是扣位的两个组合部份：勾形伸出部份及凸缘部份经多次重覆使用後容易产生变形，甚至出现断裂的现象，断裂後的扣位很难修补，这情况较常出现於脆性或掺入纤维的塑胶材料上。
结构设计-卡扣设计
精选课件
9
直臂卡扣设计---参数计算
精选课件
10
直臂卡扣设计---参数计算
精选课件
11
卡扣 1.通常上盖设置跑滑块的卡勾，下盖设置跑斜顶卡勾。 因为上盖的筋比较多，而且上盖的壁通常比下盖深，为避免斜顶无空间脱出。
2.上下盖装饰线的选择
3.卡勾不可以间隔太远， 否则容易开缝。
卡入力（W）：与装配方向相同的力
精选课件
8
直臂卡扣设计---参数计算
许用过盈量(y)：许用过盈量(y)即许用挠度（Y）,也就是卡入时悬臂前端产生的弹性变形的尺 寸。 挠曲力（P）：挠曲力即当卡入时施加在悬臂前端的垂直力，当悬臂产生弹性变形( 不是塑性变形) ，此时的变形李被称之为许用挠曲力。 （计算挠曲力是计算卡入力的需要，实际上有的悬臂卡扣连接的装配和拆开就是施加卡入力而完成 的挠曲力。)
许用应变：根据胡克定律: E
式中：σ为应力，ε为应变 ， E为弹性模 量。
在卡扣连接弯曲弹性模量用正割模数来代替 故而：
对需要经常拆装的连接，许用应变之选取应该留有余量，可将实际使用值取需用应变的0.5倍，
精选课件
5
直臂卡扣设计---参数计算
精选课件
6
直臂卡扣设计---参数计算
精选课件
7பைடு நூலகம்
直臂卡扣设计---参数计算
精选课件
2
卡扣设计--直臂卡扣
Tb-壁面处的粱厚度
对于梁与壁面垂直的情况；梁根部厚度约为壁厚的0.5~0.6T,厚度太大可能出现冷却问题，造成较大的残余应力、收缩、凹陷等。太小可能存在对充模和 流动性问题。
对于梁时壁面的延伸：Tb应该等于壁厚，若不等于应该逐渐过度。
卡扣插拔力计算公式
卡扣插拔力计算公式
摘要：
1.引言
2.卡扣插拔力的定义
3.卡扣插拔力的计算公式
4.计算公式的应用示例
5.结论
正文：
1.引言
在电子设备和机械设备的连接和固定中，卡扣插拔力是一种重要的力学性能指标。
了解卡扣插拔力的计算方法，对于设计和生产具有优良性能的设备具有重要意义。
本文将为您介绍卡扣插拔力的计算公式。
2.卡扣插拔力的定义
卡扣插拔力，顾名思义，是指在插拔过程中，需要施加的力。
具体来说，就是在插入和拔出过程中，所需要克服的阻力。
3.卡扣插拔力的计算公式
卡扣插拔力的计算公式如下：
F = β * (A1 * L1 + A2 * L2)
其中，F 代表卡扣插拔力，β代表摩擦系数，A1 和A2 分别代表两个接触面的面积，L1 和L2 分别代表两个接触面的长度。
4.计算公式的应用示例
假设我们有一个卡扣，其接触面1 的面积为A1=10mm，长度为
L1=5mm；接触面2 的面积为A2=20mm，长度为L2=10mm。
摩擦系数β=0.2。
我们可以通过以下步骤计算卡扣插拔力：
F = 0.2 * (10 * 5 + 20 * 10) = 0.2 * (50 + 200) = 0.2 * 250 = 50N
因此，该卡扣的插拔力为50N。
5.结论
卡扣插拔力的计算公式为F = β * (A1 * L1 + A2 * L2)，可以帮助我们快速准确地计算出插拔力。
卡扣插拔力计算公式
卡扣插拔力计算公式
卡扣插拔力计算的公式可以根据牛顿第二定律进行推导。
牛顿第二定律表示物体的加速度与作用力之间的关系：F = ma，其中F为作用力，m为物体的质量，a为物体的加速度。
对于卡扣插拔力计算，可以假设卡扣在插拔过程中只受到水平方向的力，不考虑重力和其他竖直方向的力。
在插拔过程中，卡扣受到两个力的作用，分别是插拔力和摩擦力。
摩擦力的方向与插拔力相反，大小与摩擦系数和卡扣受到的垂直力有关。
设插拔力为F，摩擦力为Fr，摩擦系数为μ，卡扣受到的垂直力为N。
根据牛顿第二定律，可以得到以下方程：
F - Fr = ma
根据摩擦力的定义，摩擦力与垂直力之间的关系可以表示为：Fr = μN
将摩擦力的表达式代入第一个方程，得到：
F - μN = ma
由于卡扣在插拔过程中不发生加速度变化，即a为0，所以上式可以简化为：
F = μN
这就是卡扣插拔力的计算公式，即插拔力等于摩擦系数与垂直力的乘积。
卡点计算及测卡操作步骤
卡点计算及测卡步骤卡点计算公式：L = KΔL∕ΔPK = 21 ∙ F（米）L 卡点深度K 计算系数（可以从表格中读取）ΔL平均身长量（厘米）ΔP拉力（吨）F 管体截面积（平方厘米）钻杆计算系数K值表:（3）测卡操作：1）检查井架、绷绳、地锚、游动系统、提升系统等部位是否完好，指重表是否灵活好用。
2）将吊卡扣在最后一根下井管柱上。
挂上吊环。
3）上提管柱，当上提负荷比井内管柱悬重稍大时，停止上提。
记录第一次上提拉力，记为PIO4）在与防喷器法兰上平而平齐位置的油管上做第一个标记，作为A点。
5）继续上提管柱，当上提负荷超过第一次上提拉力50kN时，停止上提。
记录第二次上提拉力，记为P2。
6）在与防喷器法兰上平而平齐位置的油管上做第二个标记，作为B点。
7）用钢板尺测量标记A与B之间的距离，记为入1。
8）继续上提管柱，当上提负荷超过第二次上提拉力50kN时，停止上提。
记录第三次上提拉力，记为P3。
9）在与防喷器法兰上平而平齐位置的油管上做第三个标记，作为C点。
10）用钢板尺测量标记A与C之间的距离，记为入2。
11）继续上提管柱，当上提负荷超过第三次上提拉力50kN时，停止上提。
记录第四次上提拉力，记为P4。
12）在与防喷器法兰上平而平齐位置的油管上做第四个标记，作为D点。
13）用钢板尺测量标记A与D之间的距离，记为入3。
14）下放管柱，卸掉提升系统负荷。
15）计算三次上提拉伸力及三次平均上提拉伸力，单位符号为kN。
第一次上提拉伸力Pa= P2-P1：第二次上提拉伸力Pb=P3-Pl;第三次上提拉伸力PC= P4-P1；平均拉伸拉力P= (Pa+Pb+ PC) /316)计算三次上提拉伸的平均油管伸长量，单位符号为cm。
λ = ( X 1+ λ2+ λ.3) /317)也可根据两次上提拉力的差(P2 —Pl)值和相应的伸长量差值(λ2-λl)求岀相应的拉伸力P和伸长量入值。
