一、铁路货车滚动轴承简介 2.2.4.2 特点 a）取消内油封 及密封座
353130A
c）塑料保持架 d）密封效果稳定 e ） 适应既有的 检修设备
156
160
353130A型滚动轴承结构三维组装图
150
250
b）缩短轴承的 轴向宽度
110
一、铁路货车滚动轴承简介 前盖 内圈 保持架 外圈 滚子
轴承型号
1. 既有铁路货车滚动轴承型号（19种）
● 无轴箱双列圆锥滚子轴承（15种）： 25t轴重（9种）：353130B（C353130）（主型） 、 CTBU150 (SKF ITALY V OR-7030 A) 、353130A 、 353130X2-2RZ 、 SKF 353130-2RS（SKF TBU150） 、TBU150（SKF ITALY V OR-7032）、 TAROL150/250TVP 808997 、 AP150 、 197730 （旧轮规） 。 21t轴重（5种）：352226X2-2RZ(TN) （主型） 、 SKF197726 （主型） 、 197726TN 、 197726 （旧轮 规）、AP130 。 12t轴重（1种）： 197720 （旧轮规） 。
2.1 发展综述
我国铁路货车轴承发展主要分为四个方面：轴 承的结构形式、保持架形式、润滑脂、密封装臵 的变化。
一、铁路货车滚动轴承简介
197726（TN）
2.2 发展历程及特点
2.2.1 197726型轴承
2.2.1.1 图样来源 197726型无轴箱双列圆锥滚子轴承是我国引 进日本技术、国内生产的轴承。通过试验，基本 满足我国使用的环境条件和线路状况，1978年铁 道部决定在我国铁路货车上装用197726型轴承； 1980年开始在新造货车上大量装车使用。该型轴 承成为我国货车的主型产品。

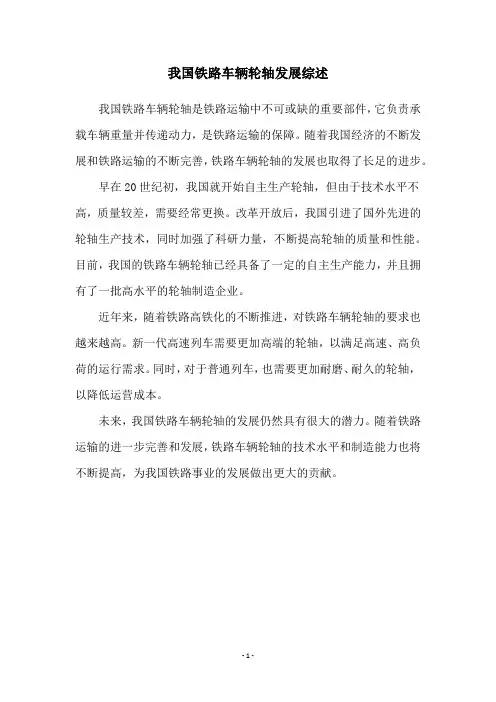

我国铁路车辆轮轴发展综述
我国铁路车辆轮轴发展综述
我国铁路车辆轮轴是铁路运输中不可或缺的重要部件，它负责承载车辆重量并传递动力，是铁路运输的保障。
随着我国经济的不断发展和铁路运输的不断完善，铁路车辆轮轴的发展也取得了长足的进步。
早在20世纪初，我国就开始自主生产轮轴，但由于技术水平不高，质量较差，需要经常更换。
改革开放后，我国引进了国外先进的轮轴生产技术，同时加强了科研力量，不断提高轮轴的质量和性能。
目前，我国的铁路车辆轮轴已经具备了一定的自主生产能力，并且拥有了一批高水平的轮轴制造企业。
近年来，随着铁路高铁化的不断推进，对铁路车辆轮轴的要求也越来越高。
新一代高速列车需要更加高端的轮轴，以满足高速、高负荷的运行需求。
同时，对于普通列车，也需要更加耐磨、耐久的轮轴，以降低运营成本。
未来，我国铁路车辆轮轴的发展仍然具有很大的潜力。
随着铁路运输的进一步完善和发展，铁路车辆轮轴的技术水平和制造能力也将不断提高，为我国铁路事业的发展做出更大的贡献。
- 1 -。
铁路货车轮轴技术简介
• 2.5车轮静平衡测试标记 • 新制车轮进行静态平衡测试的残余不平衡值不大于125g•m
时，标记为E3；残余不平衡值不大于75g•m时，标记为E2； 在内侧轮毂外表面用油漆做出约15mm宽、40mm长的径向 条带，标记在条带的上端部或下端部。
• 2.6车轮直径 • 车轮直径用白色油漆在辐板内侧面适当位置上标明车轮直
径尺寸，字体高度不应小于25mm，字迹应清晰可辩，轮 径精确到小数点后一位。
三.轴承
无轴箱双列圆锥滚子轴承： 25t轴重： 353130B（主型） 21t轴重： 352226X2-2RZ(TN) （主型） SKF197726 （主型）
前盖 内圈 保持架 外圈 滚子
后挡
密封罩
中隔圈
油封
352226X2-2RZ
制造年月（各2位数字）、制造工厂代号、车轮钢种代号、车 轮型号、车轮顺序号、检验人员标记。例： 1412 TZ II HESA 220436
• 美国格里芬（Griffin）车轮厂制造的整体铸钢车轮标记在
轮毂内侧端面上，如图6-10所示。
• 制造年月（各2位数字）、制造工厂图形标记、制造工厂
代号、车轮级别、车轮型号和车轮顺序号。标记在车轮辐板内侧
面上,如图所示
• 制造年月（各2位数字）、制造工厂代号、车轮级别、车
轮型号和车轮顺序号。例：
• 2.4.6前苏联车轮制造厂（维克萨、下塔吉尔、地聂伯）制造
的整体辗钢车轮标记在轮辋外侧面上，如6-12所示。
• 制造年月（制造年为2位数字，制造月为罗马数字）、车轮
轮毂 长度
L
178±3
178±3
178±3 178±3 178±3 178±3
178±3
车轮轮 辋宽度
铁路货车轮轴简介(二)车轴
比较，轴颈根部应力降低14 14. 与RE2A比较，轴颈根部应力降低14.0%，增加了 车轴安全裕量。 车轴安全裕量。
二、铁路货车车轴简介 b）采用有限元计算弯曲变形 车轴轴端相对于轴颈根部 弯曲变形量0 682mm 弯曲变形量0.682mm 。 比较， ● 与 RE2A 比较 ， 轴颈弯曲 变形量下降了9 变形量下降了9.2%，进一 步降低了各件端面间的微 动磨损， 动磨损 ， 改善了轴承内部 各件的接触状态。 各件的接触状态。 轴颈根部取消了卸荷槽， c）轴颈根部取消了卸荷槽， 仅采用成型磨1 仅采用成型磨1种型式 d） 轴颈可以增加检修等级
二、铁路货车车轴简介
RD2
修订TB450-83、GB/T12814-91和GB/T12814修订TB450-83、GB/T12814-91和GB/T12814TB450 2002时 虽仍受国内磨削设备限制， 2002时，虽仍受国内磨削设备限制，但考虑到今后 的技术进步，设计了2种有卸荷槽（ 的技术进步，设计了2种有卸荷槽（A、C型）和1种 无卸荷槽（ 无卸荷槽（B型）的RD2型车轴方案 。 由于车轴轴颈表面发生损伤的数量逐步增加， 由于车轴轴颈表面发生损伤的数量逐步增加， 为做到物尽其用，铁道部于1993 1993年 为做到物尽其用，铁道部于1993年3月，决定开始 对轴颈及防尘板座有缺陷的车轴进行降等级加工， 对轴颈及防尘板座有缺陷的车轴进行降等级加工， 等级车轴分别为K1 K2两个等级 K1、 两个等级。 等级车轴分别为K1、K2两个等级。 为有效遏制车轴发生冷切事故， 为有效遏制车轴发生冷切事故，铁道部运输局 2003年 月决定从2003 2003年 日起报废K1 K1、 于2003年2月决定从2003年3月1日起报废K1、K2 等级车轴。 等级车轴。
铁路货车主要轮对型式和基本尺寸
附录2铁路货车主要轮对型式和基本尺寸轮对型式根据车轴型式确定，如图F2。
2—1所示；基本尺寸应符合表F2。
2-1的规定。
附录2铁路货车主要轮对型式和基本尺寸轮对型式根据车轴型式确定，如图F2。
2—1所示；基本尺寸应符合表F2。
2—1的规定。
图 F2.2—1 滚动轴承轮对表F2。
2—1铁路货车车轴型式、基本尺寸和理化性能F2。
3。
1 车轴型式和基本尺寸车轴型式如图F2。
3—1所示，基本尺寸应符合表F2.3-1的规定。
图F2。
3—1 滚动轴承车轴表 F2.3—1铁路货车车轮型式、基本尺寸和理化性能F2.4.1 车轮型式和基本尺寸F2.4。
1.1 符合标准TB/T2817－1997的辗钢整体车轮型式如图F2.4-1所示,基本尺寸应符合表F2。
4—1的规定。
图F2。
4—1 TB/T2817－1997标准的辗钢整体车轮表 F2。
4-1F2。
4。
1。
2 符合TB/T1013—1999标准的铸钢整体车轮型式如图F2。
4-2所示，基本尺寸应符合表F2.4—2的规定。
F2.4—2 TB/T1013—1999标准的铸钢整体车轮型式表2.4—2F2.4。
1.3 符合GB/T8601－1988标准的辗钢整体车轮型式如图F2。
4—3所示,基本尺寸应符合表F2.4-3的规定。
图F2。
4—3 GB/T 8601－1988标准的辗钢整体车轮表 F2。
4—3F2.4。
2 车轮的理化性能F2。
4。
2。
1 车轮的化学成分F2.4.2。
1.1 （TB／T2817—1997)车轮的化学成分(熔炼分析）应符合表F2.4—4的规定。
表F2.4-4注：Cr、Ni、Cu的含量均不大于0。
25％,且Cr+Ni+Cu不大于0.50%。
F2。
4。
2.1.2 （TB／T1013—1999）车轮的化学成分（熔炼分析）应符合表F2。
4-5的规定。
表F2。
4-5F2.4。
2.1。
3 (GB/T 8601—1988)车轮的化学成分（熔炼分析）应符合表F2.4-6的规定。
无损检测超声波二级考试题库
无损检测超声波二级考试题库1. 如果有机玻璃／铝界面的第一临界角大于有机玻璃／钢界面第一临界角，则前者的第二临界角也一定大于后者。
[判断题] *对错(正确答案)2. 声波辐射的超声波，总是在声束中心轴线上的声压为最高。
[判断题] *对错(正确答案)3. 声阻抗是衡量介质声学特性的重要参数，温度变化对材料的声阻抗无任何影响。
[判断题] *对错(正确答案)4. 声阻抗是衡量介质声学特性的重要参数,温度变化对材料的声阻抗也会有影响。
[判断题] *对(正确答案)错5. 水的温度升高时，超声波在水中的传播速度亦随着增加。
[判断题] *对(正确答案)6. 水平线性、垂直线性、动态范围属于超声波检测仪的性能指标 [判断题] *对(正确答案)错7. 探伤过程中凡发现缺陷，均须填写《铁路货车轮轴（轮对、车轴、车轮）超声波(磁粉)探伤发现缺陷记录卡》(车统-52A)，注明缺陷性质、程度、位置及发现手段，并做出分析和计算。
[判断题] *对(正确答案)错8. 探伤过程中凡发现缺陷车轴，均须详细填写或录入《铁路货车轮轴（轮对、车轴、车轮）超声波（磁粉）探伤发现缺陷记录簿》（车统-52A），其保存期限为6年。
[判断题] *对错(正确答案)9. 探伤作业应在独立的工作场地进行，探伤工作场地应整洁明亮，照度适中，通风良好，室内温度应保持在10℃~30℃范围内。
[判断题] *对(正确答案)错10. 探头在测试或使用过程中如出现双峰或多峰现象，应更换探头。
[判断题] *对(正确答案)11. 透声性能的判定在验收区域内，底面回波高度等于或高于基准波高时，判定为透声合格。
[判断题] *对错(正确答案)12. 吸收衰减和散射衰减是材料对超声能量衰减的主要原因 [判断题] *对(正确答案)错13. 小角度纵波探头的分辨率应≥20dB。
[判断题] *对(正确答案)错14. 校验探伤灵敏度和探伤作业时，应使用相同的耦合剂。
[判断题] *对(正确答案)错15. 斜角探伤横波声场中假想声源的面积大于实际声源面积。
353130B紧凑型轴承在铁路货车中的应用与性能分析
353130B紧凑型轴承在铁路货车中的应用与性能分析摘要：本文针对铁路货车轴承的重要性和目前存在的问题展开研究。
通过对353130B紧凑型轴承的应用和性能进行分析，旨在为铁路货车修理行业提供指导和决策支持。
首先，介绍了轴承在铁路货车中的作用以及目前常见的问题。
随后，重点分析了353130B紧凑型轴承在铁路货车中的应用情况，并对其性能进行了全面地评估。
在性能分析中，考虑了轴承的负荷承载能力、耐磨性、寿命等关键指标。
最后，提出了进一步改进和发展的建议。
本研究对于铁路货车维修行业的技术提升和效益提高具有重要的实际意义。
关键词：353130B紧凑型轴承，铁路货车，应用，性能分析，修理行业一、引言随着全球贸易和物流业务的快速发展，铁路货车作为一种重要的货运工具承担着越来越重要的角色。
在铁路货车中，轴承作为支撑和传递载荷的关键部件，发挥着至关重要的作用。
然而，由于运行环境的恶劣和长期的高负荷工作，轴承容易受到磨损、腐蚀和疲劳等问题的困扰，给铁路货车的安全性、可靠性和运行成本带来了挑战。
为了解决这些问题，轴承技术不断发展和创新。
其中，353130B紧凑型轴承作为一种目前主流轴承，具有较高的负荷承载能力、优异的耐磨性和长寿命等特点，在铁路货车中得到了广泛的应用。
然而，对于这种轴承在铁路货车中的具体应用情况以及其性能表现的深入分析尚不充分。
因此，本文旨在针对353130B紧凑型轴承在铁路货车中的应用与性能进行详细分析，以期为铁路货车修理行业提供更准确的指导和决策支持。
二、轴承在铁路货车中的作用和问题2.1轴承的重要性轴承在铁路货车中承担着至关重要的作用。
它们支撑和传递着货车的重要载荷，包括货物本身的重量和运行过程中的动力荷载。
轴承的负荷承载能力直接影响着货车的安全性和运行稳定性。
轴承还起到减少摩擦和阻力的作用，帮助减少能源消耗和提高运行效率。
有效的轴承设计和性能对于货车的运行成本和环境影响具有重要意义。
2.2目前存在的问题铁路货车轴承在长期运行过程中面临着一系列问题。
铁路货车轴承介绍
铁路货车轴承介绍
1 轴承概述
轴承的功能
轴承功能是指在相对旋转的轴和座孔之间起支承作用并传递载荷，或起定位作用而限制轴和座孔间的轴向相对位移。
轴承的组成
铁路货车轴承单元由内圈、外圈、滚动体、保持架、润滑剂和密封组成。
铁路货车轴承附件一般由前盖、后挡、
轴端螺栓、防松片、标志板和施封锁组成。
后挡
保持架
前盖内圈外圈滚子
密封罩油封
中隔圈
轴承各件的作用
内圈装配在轴上并与轴一起旋转；外圈起支承作用；滚动体在内、外圈之间转动，保持架除将滚动体等间距排列，还有引导滚动体运动，改善轴承内部润滑性能，防止滚动体脱落等作用；密封起防止轴承内部油脂泄露及外部异物进入轴承内部的作用；油脂保证轴承内各接触间的润滑作用，减少磨损。
轴承类别。
铁路货车轮轴简介(二)车轴资料
二、铁路货车车轴简介
RD2
且不加工。 因轴颈尺寸公差、形位公差要求严格，必须采用 机加工和磨削加工，而我国70年代没有成型磨削设 备，不得已采用了轴颈根部卸荷槽的一种型式，形 成了标准迁就工艺的局面 。 1977年修订车轴标准时，因轴承已定型，轴颈 规格不能改动，仅将该型车轴的轮座增大到 194mm，轴身增大到174mm，全加工。因当时 国内仍无成型磨削设备，故仍采用了轴颈根部有卸 荷槽的一种型式。
二、铁路货车车轴简介
RD2
A型
在车轴轴颈和防尘板座根部均有深度为0.20-0.10 mm、圆弧半径为R20mm 的卸荷槽，有限元分析计算轴颈卸荷槽最大局部应力值达191.971MPa，作 为最原始的一种方案，2004年12月23日运装货车[2004]479号文件规定在 新制和等级修中停用。
二、铁路货车车轴简介
RD2
C型
在轴颈根部有深度为0.20-0.10 mm、圆弧半径为R20mm的卸荷槽，有限元 分析计算最大局部应力值达191.971MPa，与A型的差别是防尘板座采用精 车加工完成，该部位取消了卸荷槽，圆弧半径为R30mm，也是最原始的 一种方案，运装货车[2004]479号文件规定在新制中停用。
二、铁路货车车轴简介
二、铁路货车车轴简介
RD2
B 型 E 型 D 型 E 型
E型
是对B型方案车轴等级修的型式，无卸荷槽，图中的直径D有164.5mm和 164mm两种，取决于订购的砂轮尺寸；D型方案的车轴卸荷槽深度较小、 表面质量较好的情况下也可采用E型方案进行等级修。该方案采用成型磨 加工。
二、铁路货车车轴简介
RD2
B型
无卸荷槽，轴颈、防尘板座根部圆弧半径分别为R25mm、R30mm， R25mm，有限元分析计算过渡圆弧处最大局部应力值为177.366 MPa，比 A、C方案降低了7.6%。
铁路货车轮轴介绍
铁路货车轮轴介绍1 铁路货车轴承1.1 铁路货车轴承发展1.1.1 197726型轴承1.1.1.1 图样来源197726型无轴箱双列圆锥滚子轴承是我国引进日本技术、国内生产的轴承。
通过试验，基本满足我国使用的环境条件和线路状况，1978年铁道部决定在我国铁路货车上装用197726型轴承；1980年开始在新造货车上大量装车使用。
该型轴承成为我国货车的主型产品。
1.1.1.2 图样修订1992年南口机车车辆机械厂对图样进行了修订。
1.1.1.3 停止生产日期2002年1月1日起停止生产197726型滚动轴承。
1.1.1.4 基本技术参数轴重21t，运行速度≤120km／h，使用寿命120万km。
1）新造使用时间或里程：5年或50万km。
2) 大修使用时间或里程：4年或40万km。
3）2005年6月1日以后，为加快淘汰钢保持架，大修和淘汰时间提前半年，缩短了半年的使用时间。
1.1.1.5 大修轴承装用或换装工程塑料保持架a) 装用工程塑料保持架2005年3月铁道部运输局装备部通过了197726型大修轴承装用工程塑料保持架的技术审查。
2005年5月铁道部运输局下发“关于197726型大修轴承装用工程塑料保持架的通知”，规定自2005年6月1日起，各轴承厂在197726型轴承大修时必须装用工程塑料保持架，各保持架生产厂家停止生产、供应197726型钢保持架。
1.1.1.5 大修轴承装用或换装工程塑料保持架b) 换装工程塑料保持架铁道部为了加快淘汰钢板冲压保持架，从2006年6月20日起对符合下面条件的197726型轴承一律退卸并返轴承大修厂换装工程塑料保持架： 一般检修中须退卸的装用钢板冲压保持架的轴承。
已大修过的仍装用钢板冲压保持架。
当车轮踏面擦伤、局部凹陷深度达到1mm及剥离、缺损超过限度时须退卸的装用钢板冲压保持架的轴承。
1.1.1.5 大修轴承装用或换装工程塑料保持架c) 小挡边外径由原 155mm补充加工成153+0.25mm，增加了9 的装配角。
铁路货车轮轴简介(四)轮轴(轮对)
四、轮轴（轮对） 轮轴（轮对）
二○ 一一年九月
一、滚动轴承 ★ 既有铁路货车滚动轴承型号 ★铁路货车轴承发展历程及特点 综述 197726（TN）、SKF197726、352226X2-2RZ（TN）、 ）、SKF197726 ）、353130B 197726（TN）、SKF197726、352226X2-2RZ（TN）、353130B 型轴承发展历程及特点 二、车轴 ★ 既有铁路货车车轴型号 铁路货车车轴发展历程及特点（RD2、RE2B型 ★铁路货车车轴发展历程及特点（RD2、RE2B型） 三、车轮 ★ 既有铁路货车车轮型号 ★车轮分类 轮轴（轮对） 四、轮轴（轮对） 轮轴（轮对） ★轮轴（轮对）型号的命名 ★各型轮对的基本参数 ★ RE2B型轮轴的特点
车轴 型号 RB2
车轮型号
轴承型号
适用转向架 型号 转9 转8A、 转8(A )G 、 转8(A )B 、 转K2、转 K3 、转K4 转K5、 转K6
HBS 840D、HDS、 HDSA、 HDSB、 HDZ、HDZA、 HDZB、HDZC、 HDZD HES、HESA、 HDZ、HEZB、 HEZD
目
录
四、轮轴（轮对） 轮轴（轮对）
★轮轴（轮对）型号的命名 轮轴（轮对） ★各型轮对的基本参数 ★ RE2B型轮轴的特点 ★国有铁路货车轮轴种类数量统计
四、铁路货车轮轴（轮对）简介 铁路货车轮轴（轮对）
型号命名
轮轴（轮对） 1. 轮轴（轮对）型号的命名
轮对型号基本上是按照车轴型号命名。 轮对型号基本上是按照车轴型号命名。
RE2A
RE2B
（主型）
150×840×1981×1353×1 35
RE2B
轮轴——精选推荐
轮轴目录第一节轮轴组成第二节车轴损伤形式第三节车轮损伤形式第四节滚动轴承损伤形式第一节轮轴组成铁路货车轮轴是货车的重要部件之一，由车轴、车轮和滚动轴承采用过盈配合组装在一起。
一、轮轴结构组成，见图1-1-1。
1-车轴；2-车轮；3-轴承。
图1-1-1 轮轴结构组成二、滚动轴承车轴滚动轴承车轴见图1-1-2。
1－中心孔；2－轴端螺栓孔；3－轴颈；4－卸荷槽；5－轴颈后肩；6－防尘板座7－轮座前肩；8－轮座；9－轮座后肩；10－轴身；11－轴端倒角。
图1-1-2 滚动轴承车轴三、车轮各部分的名称车轮形状见图1-1-3。
1-轮毂孔；2-轮毂外侧面；3-轮毂；4-辐板孔；5-轮辋外侧面；6-踏面；7-轮缘；8-轮辋；9-轮辋内侧面；10-辐板；11-轮毂内侧面。
图1-1-3 车轮各部名称四、轴承结构组成（352226X2 -2RZ（TN）型、197726TN 型为例）如图1-1-4。
1—外圈；2—内圈；3—滚子；4—保持架；5—中隔圈；6—密封罩；7—密封座；8—外油封；9—内油封。
图1-1-4 滚动轴承示意图第二节车轴损伤形式车轴的损伤形式主要有车轴裂纹、车轴碰伤、磨伤、车轴弯曲及磨损、打痕、碰伤、电焊打火凹痕、燃轴造成的轴颈碾长等。
这些故障可能导致切轴事故，而造成车辆脱轨、颠覆事故。
一、车轴裂纹裂纹：在工艺过程中金属的连续性破坏而形成的缺陷。
磁粉探伤时，其磁痕特征一般为线形锯齿形，两端呈尖角状，磁粉聚集的的图象不规则，但清晰、密集。
发纹：是由原材料中的微小气孔、针孔、金属和非金属夹杂物等，经锻轧而成的原材料缺陷。
磁粉探伤时，其磁痕特征呈直线或微弯的细线状，磁粉聚集的图像规则呈细长、平直。
（一）车轴裂纹及折损一般分为疲劳折损及一次性断裂(热切)两种。
车轴裂纹分为纵向裂纹与横向裂纹两种，若裂纹与车轴中心线夹角大于45°时，称为横裂纹。
横裂纹的产生将减小车轴的有效横截面积，对车轴强度的影响最大，车轴折损都由于横裂纹的深度不断扩展，导致应力上升而引起的。
铁路货车轮轴简介(一)滚动轴承
一、铁路货车滚动轴承简介 2.2.2.5 铁道Ⅳ型脂装车使用
SKF197726
SKF197726型轴承使用的Ⅱ型A改性油脂的 颜色为棕色，其密封是接触式密封，摩擦以后导 致油脂变深，有的变为黑色。 通过论证，证明Ⅳ型脂完全能够代替Ⅱ型A 改性油脂。2006年10月1日起装用铁道车辆Ⅳ型 脂。
一、铁路货车滚动轴承简介
一铁路货车滚动轴承简介一铁路货车滚动轴承简介353130b353130b一铁路货车滚动轴承简介一铁路货车滚动轴承简介353130b353130b新的整体式低摩擦新的整体式低摩擦llll油封油封新的塑钢垫圈新的塑钢垫圈带有检查兜孔的新塑钢保持架带有检查兜孔的新塑钢保持架一铁路货车滚动轴承简介一铁路货车滚动轴承简介353130b353130b一铁路货车滚动轴承简介一铁路货车滚动轴承简介353130b353130b2252主要结构及特取消了密封座密封座的功能由内圈大挡边实现一铁路货车滚动轴承简介一铁路货车滚动轴承简介353130b353130b一铁路货车滚动轴承简介一铁路货车滚动轴承简介353130b353130b采用了ll型密封装置ll油封避免了微振磨蚀颗粒侵入轴承内具有良好稳定的密封性能提高了油脂及轴承使用寿命一铁路货车滚动轴承简介一铁路货车滚动轴承简介353130b353130b一铁路货车滚动轴承简介一铁路货车滚动轴承简介353130b353130b外油封牙口配合面外径凸台内油封配合面内油封增加1个特殊兜孔的设计方便轴承的一般检特殊兜孔识别标记数量
轴承型号
1. 既有铁路货车滚动轴承型号（19种）
● 无轴箱双列圆锥滚子轴承（15种）： 25t轴重（9种）：353130B（C353130）（主型） 、 CTBU150 (SKF ITALY V OR-7030 A) 、353130A 、 353130X2-2RZ 、 SKF 353130-2RS（SKF TBU150） 、TBU150（SKF ITALY V OR-7032）、 TAROL150/250TVP 808997 、 AP150 、 197730 （旧轮规） 。 21t轴重（5种）：352226X2-2RZ(TN) （主型） 、 SKF197726 （主型） 、 197726TN 、 197726 （旧轮 规）、AP130 。 12t轴重（1种）： 197720 （旧轮规） 。
铁路货车轮轴及零部件标记
铁路货车轮轴及零部件标记5.1车轴标记5.1.1包括车轴制造标记、轮对组装标记和特殊标记。
5.1.2车轴标记刻打位置5.1.2.1在车轴两端面上，以轴端中心孔中心与轴端三个螺栓孔中心的假想线及其延长线将轴端分成三等分，构成三个扇区，如图5-1所示。
图5-1 车轴标记分区示意图5.1.2.2车轴标记须按规定刻打在某一扇区内。
5.1.3车轴制造标记5.1.3.1 车轴钢冶炼熔炼号：阿拉伯数字或阿拉伯数字和字母组成，如D1006048，字高7㎜。
5.1.3.2 车轴钢钢种标记：1个字母，字高7㎜，打在熔炼号后面，LZ50钢钢种标记为“W”，LZ45CrV钢钢种标记为“H”，LZ40钢钢种标记省略。
5.1.3.3 车轴制造（锻造）单位代号：3位阿拉伯数字或字母，如114，字高7㎜。
5.1.3.4 车轴锻造年月：年、月分别用2位阿拉伯数字表示，如1012，字高 7㎜。
5.1.3.5 车轴锻造顺序号（轴号）：用1～6位阿拉伯数字表示，从1～999999循环刻打；如22772，字高7㎜。
2015年之前生产的LZ45CrV钢车轴用5位阿拉伯数字表示，从00001～99999循环刻打。
5.1.3.6 车轴方位标记：“左”字标记，字高7㎜。
5.1.3.7 车轴轴型标记：用字母及阿拉伯数字表示，如RF2 、RE2B、RD2等，字高7㎜，角标字高5㎜。
5.1.3.8 车轴制造超声波穿透探伤检查钢印标记：“↑”，高10㎜。
5.1.3.9 超声波穿透探伤工作者的责任钢印标记：“”，“C”字高5㎜，超探工作者编号“1”字高3㎜，三角形框高8㎜，下底宽10㎜。
5.1.3.10 车轴制造标记须集中刻打在轴端的某一扇区之内并永久保留，排列位置如图5-2所示。
图5-2 车轴标记示意图5.1.4轮对组装标记5.1.4.1 轮对组装及组装单位标记：“×××”，矩形框长12mm，高7mm，框内刻打轮对组装单位代号，字高5mm，如131。
