第二节熟料的率值及熟料矿物组成的计算n目前中国水泥生产中普遍采用的率值为石灰饱和系数KH,硅率SM,和铝率IMn一、石灰饱和系数KHn(一)石灰饱和系数KH的含义n水泥熟料中所有氧化硅反应生成硅酸盐矿物(C3S+C2S)所需的氧化钙的量与所有氧化硅反应后全部形成C3S所需的氧化钙的量的比值。

n也就是说,石灰饱和系数是水泥熟料中氧化硅被氧化钙饱和成C3S的程度。

n所以,石灰饱和系数是一个具有明确物理意义的参数。

n从理论上讲,石灰饱和系数KH值越大,熟料中C3S矿物越多;反之,石灰饱和系数越小,熟料中C3S矿物就越少。

(二)石灰饱和系数KH的公式推导n假设:熟料体系中酸性氧化物形成最高碱性矿物应该是:C3S、C3A、C4AF (计算时C4AF分解为C3A+CF)n则每1%的酸性氧化物反应生成上述最高碱性矿物熟料矿物所需的CaO分别可以计算如下:n C C3S=3 ´ M CaO/M SiO2=3´56.08/60.09=2.8n C C3A=3 ´ M CaO/M Al2O3=3´56.08/101.96=1.65n C CF=M CaO/M Fe2O3=56.08/159.70=0.35n CaO max=2.8SiO2+1.65Al2O3+0.35Fe2O3n实际情况:并不是所有的酸性氧化物都会按预期目标全部与氧化钙反应生成最高碱度的熟料矿物。

尤其是不可能全部形成C3S,而是会形成一部分C2S,同时残留一部分游离氧化钙。

n于是,定义石灰饱和系数0<KH<1,乘于2.8SiO2项之上,便可得实际氧化钙的量应为:CaO=2.8KHSiO2+1.65Al2O3+0.35Fe2O3n变换后可得石灰饱和系数的计算公式如下:KH=(CaO-1.65Al2O3-0.35Fe2O3)/2.8/SiO2(IM≥0.64)(三)石灰饱和系数KH与熟料矿物组成之间的关系n当KH=1.0时,熟料矿物组成为:C3S、C3A、C4AF,没有C2S。

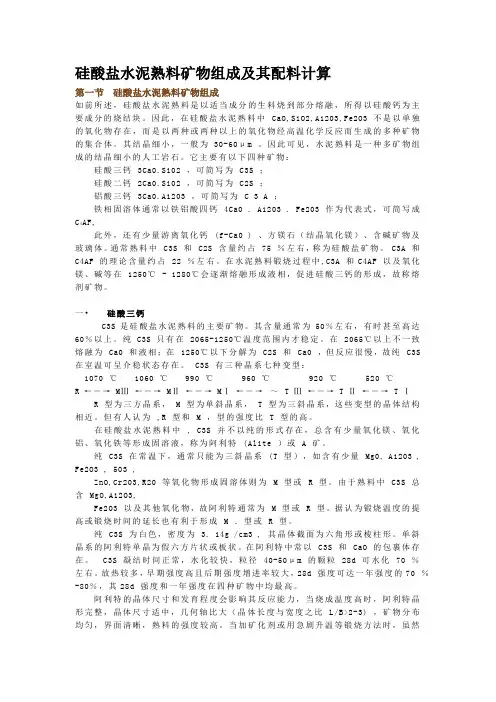

硅酸盐水泥熟料矿物组成及其配料计算

硅酸盐水泥熟料矿物组成及其配料计算

硅酸盐水泥熟料矿物组成及其配料计算第一节硅酸盐水泥熟料矿物组成如前所述,硅酸盐水泥熟料是以适当成分的生料烧到部分熔融,所得以硅酸钙为主要成分的烧结块。

因此,在硅酸盐水泥熟料中CaO,SiO2,A1203,Fe2O3 不是以单独的氧化物存在,而是以两种或两种以上的氧化物经高温化学反应而生成的多种矿物的集合体。

其结晶细小,一般为30-60μm 。

因此可见,水泥熟料是一种多矿物组成的结晶细小的人工岩石。

它主要有以下四种矿物:硅酸三钙3Ca0.Si02 ,可简写为C3S ;硅酸二钙2Ca0.Si02 ,可简写为C2S ;铝酸三钙3Ca0.A1203 ,可简写为 C 3 A ;铁相固溶体通常以铁铝酸四钙4Ca0 . A1203 . Fe203 作为代表式,可简写成C4AF,此外,还有少量游离氧化钙(f-Ca0 ) 、方镁石(结晶氧化镁)、含碱矿物及玻璃体。

通常熟料中C3S 和C2S 含量约占75 %左右,称为硅酸盐矿物。

C3A 和C4AF 的理论含量约占22 %左右。

在水泥熟料锻烧过程中,C3A 和C4AF 以及氧化镁、碱等在1250℃- 1280℃会逐渐熔融形成液相,促进硅酸三钙的形成,故称熔剂矿物。

一•硅酸三钙C3S是硅酸盐水泥熟料的主要矿物。

其含量通常为50%左右,有时甚至高达60%以上。

纯C3S只有在2065-1250℃温度范围内才稳定。

在2065℃以上不一致熔融为Ca0 和液相;在1250℃以下分解为C2S 和Ca0 ,但反应很慢,故纯C3S 在室温可呈介稳状态存在。

C3S 有三种晶系七种变型:1070 ℃1060 ℃990 ℃960 ℃920 ℃520 ℃R ←―→ MⅢ ←―→ MⅡ ←―→ MⅠ ←―→~T Ⅲ ←―→ T Ⅱ ←―→ T ⅠR 型为三方晶系,M 型为单斜晶系,T 型为三斜晶系,这些变型的晶体结构相近。

但有人认为,R 型和M ,型的强度比T 型的高。

在硅酸盐水泥熟料中, C3S 并不以纯的形式存在,总含有少量氧化镁、氧化铝、氧化铁等形成固溶液,称为阿利特(Alite )或 A 矿。

水泥熟料组成及特性

水泥熟料组成及特性

School of Highway, Chang’an University
长安大学公路学院
第四节 水泥熟料组成及特性
③C3A结构特征
结构中的铝离子、钙离子具有较高活性; 结构中存在较大的“空穴”,水化速度快。
School of Highway, Chang’an University
长安大学公路学院
第四节 水泥熟料组成及特性
④C4AF结构特征
C4AF也称才利特或C矿。在透射光下,呈黄 褐色或褐色的晶体,有很高的折射率。其结 构特征为: 高温时形成一种固溶体,在铝原子取代铁 原子时引起晶格稳定性降低。
School of Highway, Chang’an University
长安大学公路学院
School of Highway, Chang’an University
大的水化速度。
长安大学公路学院
第四节 水泥熟料组成及特性
②C2S结构特征
C2S称为贝利特或简称B矿(因为没有纯的C2S ,固溶有MgO,Al2O3,Fe2O3 等) 。 C2S有4种晶型,在2130℃下烧至熔融为α型,1420°C为α′型,温度降至 675℃转变为β型,降到300~400℃转变为γ型。 强度以α型最高,以后随温度降低和晶型转变而降低,到γ型几乎没有强度, 体积膨胀10%,造成熟料粉化。
C4AF---呈棱柱状或圆粒状,反光能力强,在反光镜下呈亮白色,称为白色中间相。
School of Highway, Chang’an University长安大学公路学院来自第四节 水泥熟料组成及特性
①C3S结构特征
C3S称为阿利特或简称A矿(因为没有纯的C3S ,固
溶有MgO,Al2O3,Fe2O3 等)。其晶体断面 为六角形和棱柱形。

熟料率值及配料计算PPT课件

熟料率值及配料计算PPT课件

IM=Al2O3/Fe2O3 硅酸盐水泥熟料硅率和铝率的一般控制范围为:
SM:1.7~2.7,IM:0.8~1.7之间。
特种硅酸盐水泥,硅率和铝率的取值会超出上述范围。
如,白色水泥:SM 4.0第,18I页M/共1800页;抗硫酸盐水泥:IM 0.7
18
四、水泥熟料的率值
硅率SM与熟料矿物组成之间的关系
三、化学成分与矿物组成间的关系
• 熟料中的主要矿物均由各主要氧化物经高温煅烧化合而
成,熟料矿物组成取决于化学组成,控制合适的熟料化学成
分是获得优质水泥水泥熟料的中心环节,根据熟料化学成分
也可以推测出熟料中各矿物的相对含量高低。 (1) CaO
• C 形成 C3S、C2S、C3A、C4AF
• C↑

C3S↑,熟料质量↑
• C ↑↑
f-CaO↑,影响安定性,熟料难烧
• C↓
C3S↓,C2S↑,早期强度↓,熟料好烧
• 故在实际生产中, CaO 的含量必须适当,就硅酸盐水泥熟料
而言,一般为 62% ~ 67% 。
第14页/共80页
三、化学成分与矿物组成间的关系
(2) SiO2
S 形成 C3S + C2S
• S↑
C3S↓,C2S↑,早期强度↓
第16页/共80页
三、化学成分与矿物组成间的关系
①、从硅酸盐水泥熟料的化学组成看,CaO的低限大约为 60%。过低会降低胶凝性,易粉化;CaO高限可达67%,此时 要求几乎全部酸性氧化物与CaO反应生成C3A、C4AF和C3S而 甚少C2S。实际生产中一般倾向于CaO含量稍高一些,使熟料 中含有较多的C3S 。 ②、Al2O3和Fe2O3的含量过少时,由于要求较高的煅烧温度, 因而增加煅烧费用,不经济。

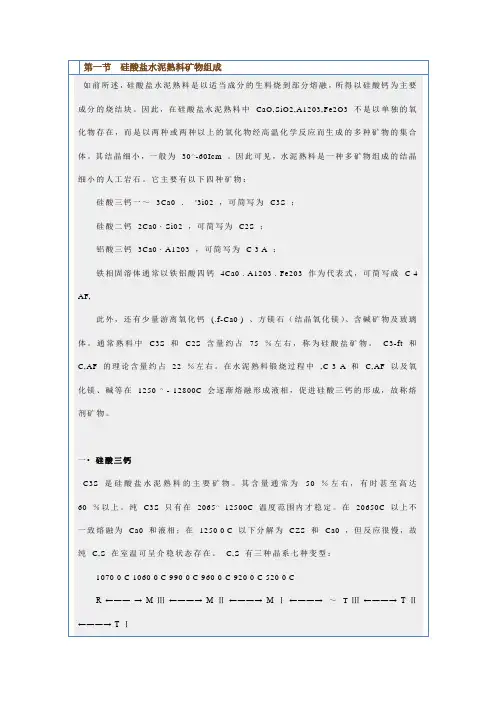

第一节硅酸盐水泥熟料矿物组成

第一节硅酸盐水泥熟料矿物组成

第一节硅酸盐水泥熟料矿物组成如前所述,硅酸盐水泥熟料是以适当成分的生料烧到部分熔融,所得以硅酸钙为主要成分的烧结块。

因此,在硅酸盐水泥熟料中CaO,SiO2,A1203,Fe2O3 不是以单独的氧化物存在,而是以两种或两种以上的氧化物经高温化学反应而生成的多种矿物的集合体。

其结晶细小,一般为30^-60Icm 。

因此可见,水泥熟料是一种多矿物组成的结晶细小的人工岩石。

它主要有以下四种矿物:硅酸三钙一~3Ca0 .'3i02 ,可简写为C3S ;硅酸二钙2Ca0 · Si02 ,可简写为C2S ;铝酸三钙3Ca0 · A1203 ,可简写为 C 3 A ;铁相固溶体通常以铁铝酸四钙4Ca0 . A1203 . Fe203 作为代表式,可简写成 C 4 AF,此外,还有少量游离氧化钙(.f-Ca0 ) 、方镁石(结晶氧化镁)、含碱矿物及玻璃体。

通常熟料中C3S 和C2S 含量约占75 %左右,称为硅酸盐矿物。

C3-ft 和C,AF 的理论含量约占22 %左右。

在水泥熟料锻烧过程中,C 3 A 和C,AF 以及氧化镁、碱等在1250 ^ - 12800C 会逐渐熔融形成液相,促进硅酸三钙的形成,故称熔剂矿物。

一• 硅酸三钙C3S 是硅酸盐水泥熟料的主要矿物。

其含量通常为50 %左右,有时甚至高达60 %以上。

纯C3S 只有在2065^ 12500C 温度范围内才稳定。

在20650C 以上不一致熔融为Ca0 和液相;在1250 0 C 以下分解为CZS 和Ca0 ,但反应很慢,故纯C,S 在室温可呈介稳状态存在。

C,S 有三种晶系七种变型:1070 0 C 1060 0 C 990 0 C 960 0 C 920 0 C 520 0 CR ←―― → M Ⅲ←――→ M Ⅱ←――→ M Ⅰ←――→ ~T Ⅲ←――→ T Ⅱ←――→ T ⅠR 型为三方晶系,M 型为单斜晶系,T 型为三斜晶系,这些变型的晶体结构相近。

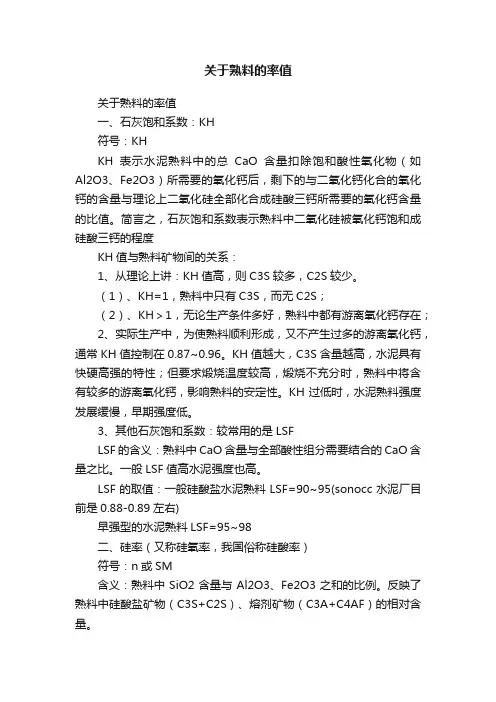

关于熟料的率值
