DS-1100K快速操作指南v2.3.0中性(1)
得实打印机DS-1000 操作手册
承蒙惠顾，购得 DS-1000 打印机。在使用本机前，请细阅 这本用户手册，以便能正确使用。并且请妥善保存这本手册， 万一有不了解或故障时，这本手册会带给您很大的帮助。
DS-1000 打印机是得实发展集团与日本西铁城倾力合作开 发、生产的多用途 24 针小型平推式打印机。
DS-1000 的打印宽度为 5 英寸（127 毫米）、前后两种平推 式进纸、高速度打印、支持 GB18030 中文大字符集标准及多 款防改写数字、半角英数字，使 DS-1000 在硬件方面别具特 色。
第 3 章 控制面板 ..............................................................................3-1
3.1 按钮及其指示灯 ......................................................................3-1 3.2 开机功能 ..................................................................................3-3 3.3 组合功能 ..................................................................................3-6
第 5 章 用户调整设置 ......................................................................5-1
5.1 链式装纸页首调整 ..................................................................5-1 5.2 摩擦装纸页首调整 ..................................................................5-2 5.3 撕纸位置调整 ..........................................................................5-3
DS-1000KI Network Keyboard User Manual V1.2.2
DS-1000KI Network Keyboard User Manual(Version 1.2.2)Thanks a lot for purchasing our product. If there is any question, please feel free to contact us.This manual may have something inaccurate in technology, unsuited with the product’s functions and operations or the misprints. The manual’s contents will be changed with the enhanced functions of the product, as well as give the regular advance or renew the product and procedure in this manual. The renewed contents will be added in the new edition of this manual and no separate notice will be given.IndexChapter1Features of DS-1000KI (3)1.1Main Features (3)1.2Sketch of DS-1000KI (5)1.3Rear Board Description (7)1.4Keyboard Connection (8)Chapter2Keyboard Operation (9)2.1Enter into keyboard system (9)2.2Keyboard Configuration (11)2.2.1System Configuration (11)2.2.2User Configuration (14)2.2.3Defense Configuration (20)2.3Control DVR (22)2.3.1Login DVR (22)2.3.2DVR Configuration (24)2.3.2Video playback (25)2.3.3Manual Video Recording (27)2.3.4PTZ control (28)2.3.5Preview (30)2.3.6Alarm handling (31)2.4Other Information (33)2.4.1Keyboard lock (33)2.5Upgrade Keyboard Firmware (34)2.5.1FTP Server Setup (34)2.5.2Upgrade Firmware (37)Appendix A: Specification (38)Appendix B: Troubleshooting (39)Appendix C: Notes (40)Chapter1 Features of DS-1000KI1.1 Main Features●Support DVR cascade. One DS-1000KI keyboard can maximum control 99DVR units via network. If you use RS485 bus mode, one keyboard can maximum control 32 DVR units.●DS-1000KI Keyboard has two liquid crystal screens with the left one showingthe controlling and configuring menu respectively. Press the key 【Menu】for less than 2 seconds and enter into the controlling menu, while press【Menu】for more than 2 seconds and enter into the keyboard configuring menu. The right one shows the information including the user information, the present login state, alarm information etc.●DS-1000KI has two communication modes: Network mode and RS485 busmode. You can use either of them to control DVR.●DS-1000KI keyboard users are divided into administrator and operator.Administrator can operate both the controlling and configuring menu while the operator can only operate the controlling menu.●DS-1000KI has the function to lock keyboard. Presskey to lock the●DS-1000KI controlling menu can carry out DVR configuration, video playback,manual record, PTZ control, DVR local preview and other functions. Both the administrator and operator can control them.●DS-1000KI configuring menu can set up keyboard IP address, user ID number,keyboard communication mode, keyboard password management etc. This part is only controlled by the administrator.●DS-1000KI can control the different DVR units. Before operating DVR, enterthe configuring menu, in the “SysCfg” menu, select the keyboard control mode (either network mode or RS485 bus mode). In the “UserCfg” menu, create one new user, input the user ID, then input the information of the DVR including DVR user name, password, DEV ID, DVR IP etc. After setting up the user information, press the key【ID】and input the correct user ID, you can login and operate the corresponding DVR.●DS-1000KI network keyboard is equipped with the joystick. Y ou can use it tocontrol PTZ easily.●DS-1000KI network keyboard could receive the alarm information of DVR.Before being permitted, it should set up to receive the alarm. In the alarm configuration of the keyboard configuring menu, set up the information on permitting to receive the alarm. Then, by choosing the alarm handling in the keyboard controlling menu: set “Arm” to receive the alarm; set “Disarm” not to receive the alarm. Meanwhile, the keyboard can receive the alarm informationof 10 DVR at most.DS-1000KI network keyboard has four alarm outputs and can set up or clear the alarm output by operating the alarm handling in the controlling menu.Note: If you use DS-1000KI network keyboard to control DS-8000 series DVR, the firmware of DVR must be version1.4 above.1.2Sketch of DS-1000KIFig 1.1.11------ Menu area: Show the keyboard menu;2------【Menu 】: Menu key. Press it more than 2 seconds, the menu area will display the keyboard menu, otherwise the menu area will display the controlling menu;3------ Information Display area: Display the input information, communication mode, DVR information, alarm information, etc.4------【ID 】: The user code name. Use it to select DVR to control.5------【Zoom 】: Zoom function in PTZ control mode.6------【Focus 】: Focus function in PTZ control mode.7------【Iris 】: Iris function in PTZ control mode.8------ Joystick: Control Pan/Tilt in PTZ control mode.9------【】: The key to choose the left keyboard menu.10-----】: The key to choose the right keyboard menu.11----【Cam 】: Camera ID number (Corresponding the DVR channel number).12----【0】~【9】: Number and character keys.13----【Enter 】: Confirmation key.14----【Mon 】: Monitor ID key (Reserved).15---- Lamps: Ready ，Status ，Link ，Tx/Rx ，Com ，Alarm ，Power .16----【Del 】: Delete key.17----【*】: Input key to choose uppercase character, lowercase character or number.18----【Shot】: The key to adjust the PTZ preset.19----【Freeze】: Reserved.20----【▲】: Page Up key in the information display area. When you input IP address, you can use it as delete key.21----【▼】: Page Down key in the information area. When you input IP address, you can use it as space key.22----: Keyboard lock key.Fig 1.2.11------ Dial Switches. The factory default values are “on on off off off off off off (11000000)”.From the picture we can see the dial switch consists of 8 sub-switches. Now the function of each sub-switch is following:Switch 1: When in “on”, PORT A full-duplex 485 is changed into half-duplex 485. It must be used together with Switch 2.Switch 2: When in “on”, PORT A full-duplex 485 is changed into half-duplex 485. It must be uses together with Switch 1.Switch 3: When in “on”, PORT A R+, R- add the matching resistance of 120Ω.Switch 4: When in “on”, PORT A T+, T- add the matching resistance of 120Ω.Switch 5: When in “on”, PORT B D+, D- add the matching resistance of 120ΩSwitch 6: “off”. Reserved.Switch 7: “off”. Reserved.Switch 8: “off”. Reserved.2------ RS485 BUS PORT A ( full-duplex mode SW = 00000000, half-duplex mode SW = 11000000), connecting with KEYBOARD port of DVR.3------ RS485 BUS PORT B.4------ RS232 Interface (RJ45).5------ Network Interface (RJ45).6------ Alarm output interface.4 kinds of switches (dry nodes) will output the alarm information. With A and B as a group,they will turn off when there is an alarm. Otherwise, they will turn on.7------ 5V DC Socket.1.4.1 Network connectionIf you use keyboard network work mode, just use one network cable to connect keyboard UTP port with network switch or hub. In keyboard “SysCfg” menu, setup one IP address for the keyboard and select “Net” mode. Please refer to chapter2.2 for detail configuration.1.4.2 RS-485 connectionIf you use keyboard RS-485 bus work bus. On the keyboard rear panel, Port A has R+, R- pins. On DVR rear panel, there are two RJ45 keyboard interface. You can select one to connect keyboard, and the other one for DVR cascade. The DVR RJ45 pin definition is following:DVR keyboard RJ45 interfacePin definitionTo make the connect cable according the follows. As to left point of RJ45 head, 1st and 2nd cables are the anode and cathode line for sending, 3rd and 4th cables are the anode and cathode line for receiving, 7 is the shared grounding line:You can connect DS-1000KI Port A R+ R- pins with DVR keyboard interface Pin3 and Pin4, shown as following:DVR KBIn keyboard “SysCfg” menu, select “Bus” control mode.Chapter2 Keyboard Operation2.1 Enter into keyboard systemWhen DS-1000KI network keyboard is in power, the menu screen will show the following information:Fig 2.1.1When “Password”appears on the information screen, input the password (The default administrator password of DS-1000KI keyboard is 111 and the common password is 222) and enter into the system operation by pressing the key【Enter】, as shown following:Fig 2.1.2Note: DS-1000KI keyboard can control DVR by either network mode or RS485 bus mode. Here we just describe the usage of network mode. It is the same for RS485 bus mode.2.2 Keyboard ConfigurationBefore controlling DVR, you should first configure DS-1000KI net keyboard including system configuration, user configuration and defense configuration. Press the key【Menu】for more than 2 seconds, you will enter into the keyboard configuration (the administrator password is needed to login), as shown in Fig 2.1.1Fig 2.2.1 Keyboard Configuration2.2.1 System ConfigurationAfter entering into the configuration interface, we could see three corresponding menu items named “SysCfg”(Keyboard System Configuration), “UserCfg”(User Configuration) and “ArmCfg”(Defense Configuration) on the menu screen. Press “SysCfg”and enter into the system configuration interface, as shown in Fig 2.2.2. In this configuration menu, you can setup all detail keyboard parameters such as Keyboard IP, Keyboard ID, port number, super password, operator password and controlling modes. Each parameter setting is shown below:Fig 2.2.2 Keyboard System Configuration⏹Prev.: Previous menu.⏹IP Addr: IP address of DS-1000KI network keyboard. Press【1】to modify itwhile press【2】to confirm it as shown in Fig 2.2.3-1.⏹KBD ID: Keyboard number. Input the keyboard number with the numeral keysand press【Enter】to confirm it as shown in Fig 2.2.3-2⏹MaskIP: The sub net IP of DS-1000KI network keyboard. The default factoryvalue is 255.255.255.0. Press【2】to confirm it. Press【1】to modify it and press 【Enter】to confirm the new mask IP as shown in Fig 2.2.3-3⏹Port: The network port. Default factory value is 8000. Press【2】to confirm it.Press【1】to modify it and press【Enter】to confirm the new port number as shown in Fig 2.2.3-4.⏹Gateway: The gateway IP address of the keyboard.⏹SupPwd: The password of the administrator. The default factory value is 111.Input the new password with the numeral keys and press【Enter】to confirm it as shown in Fig 2.2.3-5 and Fig 2.2.3-6.⏹Password: The password of the operator. The default factory value is 222. Thesetup usage is the same as the super password.⏹CtrlMod: You can select either RS485 BUS mode or network mode to controlDVR. Press【1】to choose the bus mode and press【2】to choose the net mode as shown in Fig.2.2.3-7.⏹Reboot: Reboot keyboard.⏹Upgrade: You can upgrade the firmware of DS-1000KI keyboard via network.In the upgrade menu, input the FTP server IP. Then keyboard will connect with the FTP server and download the firmware via network. Please refer to FTP server user manual.Fig 2.2.3 Parameter Settings2.2.2 User ConfigurationIn the “User Configuration” menu, you can setup many users. Each user can only control one DVR. After you create the relationship between the user and DVR, you can input the username to login the corresponding DVR and control DVR using the keyboard. In the “User Configuration” menu, you can add, delete, modify and query the users and related DVRs.Fig 2.2.4 User ConfigurationNew UserFor example, if you want to control DVR with IP address of 192.0.1.99 by DS-1000KI network keyboard. First, you should create one new user. Choose “New”item in the user configuration menu, you will enter into new user input menu as shown in Fig 2.2.5. You can input the new user name. Press【*】to shift the input method as shown in Fig 2.2.5.Fig 2.2.5 Input Methods of DS-1000KIFor example, here I input “01” as the user name and press【Enter】to confirm it as shown in Fig 2.2.6-1.Fig 2.2.6Then, choose the device type (“1.DVR”as shown in Fig 2.2.6-2), press【1】tochoose “DVR” and input the user name, password of the DVR. The keyboard must use this username and password to login the DVR. For example, the default user name of DVR 192.0.1.99 is “admin” and the default password of the DVR is “12345”. Here we also input the same username and password as shown in Fig 2.2.6-3, 2.2.6-4.For Dev ID and Dev Port as shown in Fig 2.2.6-5, Fig 2.2.6-7, you must input the same Dev ID and port number as DVR has. In the “Display”menu of DVR, you can find out the Dev ID. The default ID of DVR is “88”. Here we input “01” because the Dev ID of DVR (192.0.1.99) is 01.Note: If you use RS485 Bus control mode, please make sure that each DVR has different Dev ID so that the user can login the corresponding DVR.Finally, input DVR IP address of “192.0.1.99”, then save the configuration. You can create other new users with the above steps.ModifyIn case of revising some users, here we use the above example to explain the operation. We know that the user of “01” can control DVR with “192.0.1.99” IP address. Now, we will change it into controlling DVR with “192.0.1.9” IP address. The detailed operation is following:1. Input user name:In the user configuration menu as shown in Fig2.2.4, choose the “Modify” menu item. In the information display area screen, input the user name of “01” and press【Enter】to confirm it as shown in Fig 2.2.7.Fig 2.2.7 Input User Name2. Modify Device Type: In the information display screen as shown in Fig 2.2.8, we could see the original configuration of user “01” is DVR. If the new configuration is also DVR, press【2】; If you want to change into other device type, press【1】to choose new device type (At present, only DVR device type can be selected).Fig 2.2.8 Change device type3. Modify Device Username: Modify device username according to the indication.If there is no need to revise, press【2】to confirm it and enter the next operation as shown in Fig 2.2.9.Fig 2.2.9 Modify Device UsernameSee Fig 2.2.10.4. Modify Device Password:See Fig 2.2.11.5. Modify Device ID:See Fig 2.2.126. Modify Device IP address:7. Modify Device Port: See Fig 2.2.13.Fig 2.2.13 Modify Device Port8. Save modification: Press 【1】to save the revise of user “01” as shown in Fig 2.2.14.Fig 2.2.14 Save Revised Configuration●Delete UserInput the user name to be deleted according to the indication, press【Enter】to confirm it, press【1】to delete or press【2】to exit. In the network control mode, Device IP address is displayed. In RS485 bus mode, device ID is displayed as shown in Fig 2.2.15.Fig 2.2.15 Delete User●QueryChoose “Query” item to show the user information, press【▲】to show the previous information and press【▼】to show the next information. In network mode, device IP is display. In RS485 bus mode, device ID is displayed, as shown in Fig 2.2.16. In the case of no user configuration in the keyboard, press “Query” item and system will give thesuggestion of “Not Existing User”.Fig 2.2.16 Query User InformationDelete allIf we need to delete all the users, press “DelAll” item and press【1】to confirm it so that all the built users will be deleted. Press【2】to exit and return to the previous menu. It’s interface is shown in Fig 2.2.17.2.2.3 Defense ConfigurationChoose “ArmCfg” item, if there is no defense setting, the information display area will be shown as Fig 2.2.18-1. Press【1】to defense or press【2】to exit and enter into the next user. If there is defense setting, the interface will be displayed as Fig 2.2.18-2. Press【1】to remove the defense or press【2】to enter into the next user.For each user, the operation of setting up or removing the defense is the same. After you finish for all users, press【2】to exit “Defense Configuration”as shown in Fig 2.2.18-3 and Fig 2.2.18-4.Fig 2.2.18 Defense ConfigurationAfter you finish the defense configuration, press [Menu] button of the keyboard to enter into DVR control menu as following:Fig 2.2.19Choose “DealAlm”item and enter into alarm response menu as shown in Fig 2.2.20:Fig 2.2.20 Keyboard Response DVR AlarmIn the defense configuration as shown in Fig 2.2.18, if you enable arm function and in the alarm response menu shown in Fig 2.2.20, if you choose “Arm”item, then DS-1000KI keyboard will listen and receive alarm information from DVR. Please note in the DVR menu, enable the “Upload to center” option so that DVR will send alarm information to the keyboard. When the keyboard receives the alarm information from DVR, keyboard will display it in the information display area. There are 4 alarm output ports in the rear panel of the keyboard, you can choose alarm output items to trigger the corresponding alarm output. Please refer to section 2.3.6.At present, the keyboard can manage alarm information from 10 DVRs.2.3 Control DVRAfter finishing the user configuration, we can choose the user name to control the relevant DVR.Please note, at one time you can only select DVR front panel or keyboard to control DVR.2.3.1 Login DVRPress【ID】button, you will enter into the following menu.Fig 2.3.1 Input User NameIf the DVR is in local preview status (no one is controlling DVR using either DVR front panel or other keyboards) and connection is OK, after you enter into the user and press [Enter] button, you will login the corresponding DVR as shown in Fig 2.3.2.You can press【*】to shift the inputting method like numeral【Num】, lower case 【Lower】, upper case【Upper】.Fig 2.3.2 Login DVRAfter you input the user and login the corresponding DVR, in the network mode, keyboard will display the DVR IP address while in the RS485 bus mode, will display DVR ID number.2.3.2 DVR ConfigurationChoose “DVRCfg”item and show the information as in Fig 2.3.3Fig 2.3.3 DVR Configuration MenuThe items in the keyboard controlling menu are the same as those of DVR local front panel. We could see the menu below on the menu screen and describe them respectively below:【Prev.】: Return to the previous menu of the keyboard.【Power】: The power switch of DVR.【Menu】: Shift the operating interface of DVR local menu and can also control the wiper in the PTZ mode.【A】: Shift to different input methods such as numeral, lower case, upper case, and symbol characters.【Esc】: Cancel the present operation and return to the previous DVR menu.【Edit】: In the edition mode, delete the wrong character. In preview mode, shift the picture preview channel.【Info】: Show the DVR information. (Reserved)【V oice】: Start a voice talk function. (Reserved)【F1】: Turn on or off the sound when playback. Open or close the light in the PTZ mode (Reserved).【F2】: Control the auxiliary functions in the PTZ mode (Reserved).【Up】: Choose the items in the menu.【Down】: Choose the items in the menu.【Left】: Shift the items in the menu.【Right】: Shift the items in the menu.2.3.2 Video playbackChoose “Playback”item as shown in Fig 2.3.2 and enter into playback menu as shown in Fig 2.3.4.Fig 2.3.4 PlaybackChoose “Begin Time”and “End Time”, input the start and end time and press 【Enter】. DVR will search and list the matched files in DVR local playback menu. Choose “BgnTime”item and show the information as shown in Fig 2.3.5-a. Input “Year”, “Month”and “Date”respectively as shown in Fig 2.3.5-c, press【Enter】to confirm it and enter the time set, input “Hour, “Minute”and “Second”respectively. Please note the above information must be input into two numbers. For example, in the case of inputting 8:5:5am, July 25th, 2005, the inputting format is “05/07/25”and “08/05/05” not “5/7/25” and “8/5/5”. Similarly, choose “End Time” and set the end time. Press【Enter】to search and list the matched video files.Return DVR configuration menu as shown in Fig 2.2.3, use【Up】【Down】button to select one file and press【Enter】, DVR will start playing the selected file.In the playback menu of keyboard, you can choose the relevant items to playback, pause, stop, fast play, slow play, forward, backward and the volume. If you press “Fast”or “Slow”, the playback speed will increase or reduce one time. The maximum speed is 16 times while the minimum speed is 1/16 time. Press “Forward” and “Backward” to go forward or draw back for about 30 seconds. Press the numeral keys or【Cam】to change the channel.Fig 2.3.5 Set Start TimeFig 2.3.6 Set End Time2.3.3 Manual Video RecordingChoose “Record” as shown in Fig 2.3.2 and display the information as shown in Fig 2.3.7. Choose the relevant items to control the manual video recording function of DVR including starting and stopping recording of one channel or all channels. Press numeral keys or【Cam】to change the channels. Choose “Prev.”to return the previous controlling menu of the keyboard.Fig 2.3.7 Manual Recording2.3.4 PTZ controlChoose “PTZ” as shown in Fig 2.3.2 and display the information as shown in Fig 2.3.8:Fig 2.3.8 PTZ ControlChoose the above items,【Focus】,【Iris】,【Zoom】,【Shot】and joystick to realize PTZ control of DVR. Press numeral keys or【Cam】to change the channel (any numeral between 1-32; The default channel is 1 if above 16). Choose “Prev.” to enter into the previous controlling menu of the keyboard.Choose “PsetCfg” item, input the preset number and press【Enter】to save the PTZ preset.Choose “DelPset”item, input the preset number and press【Enter】to delete the corresponding PTZ preset.Fig 2.3.9 PTZ Preset Configuration Note: The preset function needs PTZ support.2.3.5 PreviewChoose “Preview” as shown in Fig 2.3.2 and enter into the preview control menu as shown in Fig 2.3.10.Fig 2.3.10 PreviewChoose the above items and realize DVR local preview shift.Select preview mode:There are 4 preview modes: 1 Screen, 4 Screen, 9 Screen and 16 Screen. You can press the corresponding key as shown in Fig 2.3.10 to select one preview mode. Switch preview camera:In the one screen preview mode, press【Cam】or any numeral key, input the channel number in the information display area (At present it can be input any numerals between 1-32. The default channel is 1 if the input is bigger than16), then press【Enter】to shift the previewing web page on the different channels.Start preview cycle:Choose “StarCyl”, DVR will start cycle previewing according to the preview sequence and switch interval. Please note the switch interval time must not be set as “Never”.Stop preview cycle:If there is no need to cycle preview between channels, choose “StopCyl” and choose “Prev.” to exit into the control menu of the keyboard.2.3.6 Alarm handlingChoose “DealAlm”as shown in Fig2.3.2 and enter into the following alarm handling control menu:Fig 2.3.11 Alarm HandlingChoose “Arm”or “Disarm”to start or stop receiving the alarm information sent from DVR. The alarm information includes view tampering alarm, motion detection alarm, video loss alarm and external sensor alarm.Example when the alarm information is received:Fig 2.3.12 External Sensor Alarm InputFig 2.3.12 means all 16 sensors alarm happened.Fig 2.3.13 Video Loss Alarm Fig 2.3.13 means video lost of the 2nd, 6th and 9th channels.2.4 O ther Information2.4.1 Keyboard lockkey on the keyboard, the keyboard will be locked. If you press any key,Pressthere is a message “Password”as shown in Fig 2.5.1. Input the correct password to unlock the keyboard. The unlock password is the same as the keyboard login password (the default factory password is 111 for the administrator and 222 for the operator). Y ouhave to input the password to login again if the keyboard is locked.2.5 Upgrade Keyboard FirmwareYou can upgrade DS-1000KI keyboard firmware via network. In keyboard setup menu, enter into upgrade mode, and input PC IP where keyboard firmware file is placed, keyboard will connect with PC and download firmware via network.2.5.1 FTP Server SetupThe FTP server software is run in one PC. You can download FTP server software through internet. Here we use wftpd32.exe as the example:1.Run wftpd32.exe (FTP server software).2. Select “Logging ” in the menu ，choose Log Options in the sub menu, and give the choice as following:3.Select “Users/rights”under “Security”menu item. The following dialog box will be pop-up.4.Create new user. Click “new user’. New user dialog pops up. Input user name “target”. Click “OK”.5.In the password dialog, input password “target”in “New Password”and “V erify Password” edit box. Click “OK” to save and exit the dialog box.6.In the “User/Rights Security”Dialog, select “User Name”as “target”. In “Home Directory” edit box, input the path where the firmware file (digicap) is placed. Then press “Done” to exit. Here I place keyboard firmware file in folder named “C:\firmware”.7. Next time, you need not setup again, just double click and open “wftpd32.exe” to upgrade the firmware.2.5.2 Upgrade FirmwarePlease make sure that DS-1000KI and PC are in the same sub net. You can use Ping command to check.Enter into keyboard system configuration menu as following:Press “Upgrade” button, input PC IP address, keyboard will connect the PC and try to download firmware file via network.Appendix A: SpecificationAppendix B: TroubleshootingDS-1000KI Keyboard User ManualAppendix C: Notes1)Place net keyboard in the adequately ventilated space.2)Net keyboard shall work in the allowed temperature and humidity scope3)Do not touch LCD screen with hard objects.4)Do not splash water or other liquid onto the keyboard when using, to avoidshort-circuit or corrosion.Copyright © 2005. All rights reserved.Page 40。
DS-1000K网络键盘说明书_v1[1].1
![DS-1000K网络键盘说明书_v1[1].1](https://img.taocdn.com/s3/m/1cf1b6edb8f67c1cfad6b825.png)
DS-1000K网络键盘用户使用手册版本 1.1非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。
本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
本手册的内容将根据产品功能的增强而更新，并将定期改进或更新本手册中描述的产品或程序，更新的内容将会在本手册的新版本中加入，恕不另行通知。
目录1DS-1000K网络键盘功能结构 (2)1.1键盘的主要功能 (2)1.2键盘示意图 (3)1.3后面板说明 (4)2DS-1000K网络键盘的操作 (5)2.1进入系统 (5)2.2键盘配置 (6)2.2.1系统配置 (6)2.2.2用户配置 (8)2.2.3设防配置 (12)2.3控制DVR设备 (13)2.3.1DVR配置 (14)2.3.2图像播放 (15)2.3.3手动录像 (16)2.3.4云台操作 (17)2.3.5画面预览 (18)2.3.6报警处理 (19)2.4其它信息 (20)2.4.1键盘锁 (20)技术指标 (21)常见故障 (22)附录I海康威视产品服务 (23)附录II用户信息卡 (24)1DS-1000K网络键盘功能结构1.1键盘的主要功能●DS-1000K网络键盘有两种方式控制DVR：网络控制方式和RS485总线控制方式，通过网络最多可以控制99台DVR，通过RS485总线可以控制32台；●DS-1000K网络键盘可以实现DVR设备配置、图像播放、手动录像、云台操作、画面预览等功能，并可以通过摇杆及相应的快捷键很方便的控制接在DVR上的云台解码器；●DS-1000K网络键盘有两级权限：管理员和操作员，管理员可以操作控制菜单和配置菜单，操作员只可以操作控制菜单；●DS-1000K网络键盘有键盘锁功能；●DS-1000K网络键盘可以接收DVR设备的报警信息，最多接收10台DVR设备的报警信息；●DS-1000K网络键盘支持报警连动功能，本身有4个报警输出口，通过操作控制菜单的报警处理项，设置或解除报警输出。
DS-1000K网络键盘操作手册V2.0.0
网络键盘
操作手册 V2.0.0
杭州海康威视数字技术股份有限公司 技术热线：400-700-5998
1
DS-1000K . 用户手册
非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。 本手册适用于 DS-1000K 网络键盘 V2.0.0。 本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。我司将根据产品功能的增强而 更新本手册的内容，并将定期改进或更新本手册中描述的产品或程序。更新的内容将会在本手册的新版本中加入，恕不另行 通知。
用户并分配给操作员设备，由操作员控制解码和云台。
键盘设置 设备管理
用户管理
DS-1000K . 用户手册
操作员用户由管理员（admin）用户创建。 操作员用户由管理员用户分配设备，可以对这些设 备进行解码控制和云台控制。 每个操作员用户最多可以被分配 128 台设备。
5
操作员 解码控制
云台控制
1.5 常用操作
录用户名和登录密码，完成设备添加。 注意：添加设备时需要设备在线。
2.3 用户管理
管理员用户 admin 可以管理操作员用户。 点击菜单显示屏旁边对应的按钮，进入“用户管理” 界面。在该界面下可以添加或删除用户，修改用户密码， 为用户分配或取消分配设备。
9
DS-1000K . 用户手册 点击“用户添加”，依次输入操作员的用户名、密
2
DS-1000K . 用户手册
目录
1 功能简介 ............................................................................................................................................................. 3 1.1 键盘布局 ................................................................................................................................................. 3 1.2 接口布局 ................................................................................................................................................. 4 1.3 约定 ......................................................................................................................................................... 4 1.4 用户类型 ................................................................................................................................................. 4 1.5 常用操作 ................................................................................................................................................. 5
海康威视 DS-1100K 系列网络键盘 快速入门指南说明书
DS-1100K系列网络键盘快速入门指南法律声明版权所有©杭州海康威视数字技术股份有限公司2020。
保留一切权利。
本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其关联公司（以下简称“海康威视”）。
未经书面许可，任何单位或个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。
除非另有约定，海康威视不对本手册提供任何明示或默示的声明或保证。
关于本产品本手册描述的产品仅供中国大陆地区销售和使用。
本产品只能在购买地所在国家或地区享受售后服务及维保方案。
关于本手册本手册仅作为相关产品的指导说明，可能与实际产品存在差异，请以实物为准。
因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录海康威视官网查阅（ ）。
海康威视建议您在专业人员的指导下使用本手册。
商标声明• 为海康威视的注册商标。
•本手册涉及的其他商标由其所有人各自拥有。
责任声明•在法律允许的最大范围内，本手册以及所描述的产品（包含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵或错误。
海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的等保证；亦不对使用本手册或使用海康威视产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、系统故障、数据或文档丢失产生的损失。
•您知悉互联网的开放性特点，您将产品接入互联网可能存在网络攻击、黑客攻击、病毒感染等风险，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但海康威视将及时为您提供产品相关技术支持。
•使用本产品时，请您严格遵循适用的法律法规，避免侵犯第三方权利，包括但不限于公开权、知识产权、数据权利或其他隐私权。
您亦不得将本产品用于大规模杀伤性武器、生化武器、核爆炸或任何不安全的核能利用或侵犯人权的用途。
•如本手册内容与适用的法律相冲突，则以法律规定为准。

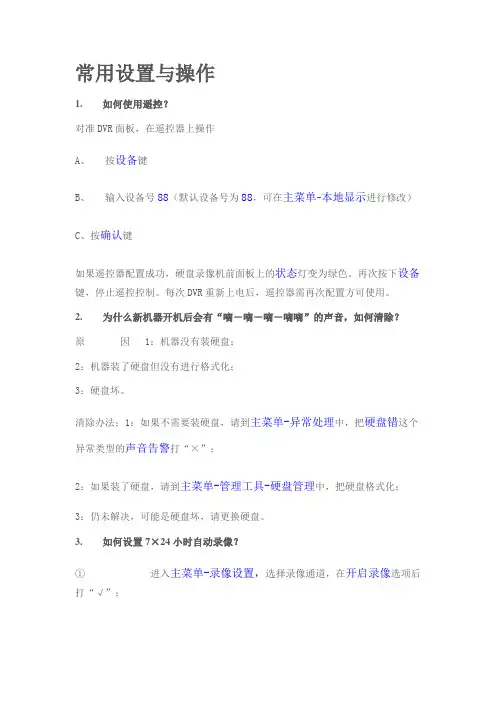

海康DVR常用设置与操作
常用设置与操作1. 如何使用遥控？对准DVR面板，在遥控器上操作A、按设备键B、输入设备号88（默认设备号为88，可在主菜单-本地显示进行修改）C、按确认键如果遥控器配置成功，硬盘录像机前面板上的状态灯变为绿色。
再次按下设备键，停止遥控控制。
每次DVR重新上电后，遥控器需再次配置方可使用。
2. 为什么新机器开机后会有“嘀－嘀－嘀－嘀嘀”的声音，如何清除？原因 1：机器没有装硬盘；2：机器装了硬盘但没有进行格式化；3：硬盘坏。
清除办法：1：如果不需要装硬盘，请到主菜单-异常处理中，把硬盘错这个异常类型的声音告警打“×”；2：如果装了硬盘，请到主菜单-管理工具-硬盘管理中，把硬盘格式化；3：仍未解决，可能是硬盘坏，请更换硬盘。
3. 如何设置7×24小时自动录像？①进入主菜单-录像设置，选择录像通道，在开启录像选项后打“√”；②进入设置，在全天录像选项后打“√”设置录像类型为定时；③将复制该设置至：星期一中的星期一改成全部，点击复制，确定复制成功；④点击确定保存设置，并退出设置到录像设置界面。
⑤在录像设置界面中，把本通道录像设置复制到其它通道。
⑥点击确定保存设置。
4. 如何设置录像参数，如何计算录像文件大小？常用的录像参数有码流类型、分辨率、视频帧率、位率上限和位率类型，使用中根据设备功能选定支持的码流类型与合适的分辨率（详见“各类型的对比”）；视频帧率一般为全帧率；位率类型有:定码流：按照设定的位率上限值进行压缩存储。
变码流：根据不同场景，即时自动改变录像分辨率、图像质量、码流和帧率，节省硬盘空间和网络带宽。
录像文件大小和“录像设置”中的位率大小和采用何种位率类型有关。
使用中根据所选择的分辨率来选择适当的位率大小：下表是在定码率下常见位率一个通道一个小时录像文件的大小。
单通道录像文件大小（GByte）=码流(kbit/s)÷8×3600×每天录像时间(hour)÷1024÷10245. 如何设置移动侦测录像？①进入图像设置菜单界面；②选择通道号；③定义移动侦测灵敏度级别（推荐设置为“2”）；④设置移动侦测区域；⑤进入移动侦测报警处理菜单；⑥设置移动侦测的触发通道；⑦对移动侦测的处理选择布防时间，并复制到其它日期；⑧设置移动侦测处理方式；⑨保存移动侦测处理设置；⑩保存所有通道的移动侦测设置；⑪在菜单录像设置界面中把开启录像状态选为“ü”，然后进入设置界面，把录像类型设置为“移动侦测”，设置好时间段并复制到不同的日期，点击“确定”保存设置。
DS-1100操作手册
4.1 如何进行参数设置 ................................ 4-2 4.2 系统设置 ........................................ 4-3 4.3 纸张设置 ........................................ 4-7 4.4 接口设置 ....................................... 4-12 4.5 ESC/P和LQ仿真参数设置 .......................... 4-13 4.6 OKI仿真参数设置 ................................ 4-16 4.7 双向测试及纵向校正 .............................. 4-17 4.8 打印针自动调整设置 .............................. 4-21 4.9 打印针补偿设置 .................................. 4-22
本产品信息如有更改，恕不另行通知。 本资料仅供参考。除中国现行法律法规规定，得实集团 不承担任何由于使用本资料而造成的直接或间接损失的责 任。 得实集团保留最终解释权。
目录
第 1 章 安装打印机 ..................................... 1-1
1.1 开箱和检查 ...................................... 1-1 1.2 放置打印机 ...................................... 1-2 1.3 打印机部件 ...................................... 1-3 1.4 安装和拆卸色带盒 ................................ 1-5 1.5 打印机和主机连接 ................................ 1-8 1.6 连接电源 ....................................... 1-10 1.7 安装打印驱动程序 ............................... 1-11
得实打印机DS-1000 操作手册
2.1 选纸 ..........................................................................................2-1 2.2 调校打印头间隙 ......................................................................2-1 2.3 使用单页纸 ..............................................................................2-2 2.4 使用链式纸 ..............................................................................2-4
机。 打印机应安放在接近插座的地方，方便操作者进行电源插头的
拔插操作。 确保电源的电压值与打印机所规定的电压值一致，避免与电冰
箱等大功率或有干扰的电器同一电源。 为保证安全操作，三脚插头必须插进三孔交流电源插座中，其
中地线必须有效接地。 电源延长线必须为三芯及正确连接，以提供接地。 若交流电源插座与打印机插头不匹配，请更换合适的交流电源
本产品信息如有更改，恕不另行通知。 本资料仅供参考。除中国现行法律法规规定，得实集团 不承担任何由于使用本资料而造成的直接或间接损失的责 任。 得实集团保留最终解释权。
目录
第 1 章 安装打印机 ..........................................................................1-1
DS100用户手册 V2.0
DS100用户手册版本：V2.0固件版本：Ver 6.4.1(build 52)日期：2012年2月内容介绍本文档主要介绍了DS100双指纹头考勤设备的用户界面及功能菜单的操作。
关于本手册本手册中★号标示的功能并非所有设备具备。
请以实际产品为准。
本文档中的图片说明，可能与您手中产品的图片不符，请以实际产品显示为准。
DS100用户手册目录1.使用须知 (1)1.1推荐使用步骤 (1)1.2按压指纹的方式 (2)1.3关于考勤 (3)1.3.1 考勤状态选择 (3)1.3.2 员工考勤方式 (4)1.4设备通讯 (9)1.5主菜单 (10)2.用户管理 (12)2.1 新增用户 (12)2.2 管理用户 (15)2.2.1 查找用户 (16)2.2.2记录查询 (17)2.2.3 编辑用户 (18)2.2.4 删除用户 (19)2.2.5 新增用户 (20)2.3 短消息 (20)2.3.1 设置短消息 (21)2.3.2 员工查看短消息 (22)2.4 卡管理 ★ (24)2.4.1 登记号码卡 (24)2.4.2 清空卡信息 (25)2.4.3 复制卡信息 (26)2.4.4卡参数设置 (26)3.通讯设置 (28)目录3.1 网络设置 (28)3.2 连接设置 (29)3.3 无线设置(WIFI) ★ (30)3.4 无线网络(GPRS) ★ (32)4.系统设置 (34)4.1 系统参数 (34)4.2 数据管理 (35)4.3 固件升级 (37)4.4 键盘定义 (37)4.4.1设置快捷键 (37)4.4.2使用快捷键 (40)4.5 界面设置 (41)4.6 恢复设置 (41)4.7 闹铃设置 (42)4.8 其它设置 (44)5.时间日期 (47)5.1 时间日期设定 (47)5.2 夏令时 (47)6.上传下载 (49)6.1 U盘下载数据 (49)6.2 U盘上传数据 (50)6.3 SD卡下载数据 (51)6.4 SD卡上传数据 (52)7.自动检测 (54)7.1 TFT屏幕测试 (54)DS100用户手册7.2 语音测试 (54)7.3 键盘测试 (54)7.4 采集器测试 (55)7.5 实时时钟测试 (55)8.记录查询 (56)9.系统信息 (58)9.1 记录容量 (58)9.2 固件版本 (58)9.3 设备信息 (59)9.4 服务信息 (59)10.附录 (60)10.1 键盘说明 (60)10.2 USB Host (61)10.3 定时响铃 (61)10.4 T9输入法 (61)10.5 快速查询员工考勤记录 (63)10.6 宣传图片上传的规则说明 (64)10.7 短消息 (64)10.8 Mifare卡 ★ (65)10.9 9位码 (65)10.10定时状态转换 (65)10.11 WIFI配套软件使用说明 ★ (67)10.12 Photo ID 功能★ (68)10.13 备用电池 (69)10.14 关于涉及人权隐私方面的声明 (70)10.15 环保使用说明 (71)1.使用须知1.使用须知1.1推荐使用步骤步骤一：安放好设备并给设备通电。
DS-1100K快速操作指南v2.3.0
DS-1100K快速操作指南v2.3：0DS-1100K快速操作指南v2.3：01、产品概述1.1 产品介绍DS-1100K是一款高性能的数据存储设备，具有快速、安全、可靠的特点。
它适用于各种场景，如企业数据中心、云计算、大规模数据分析等。
1.2 主要特性- 高速数据传输：采用先进的数据传输技术，实现快速的读写速度。
- 安全可靠：支持多重数据备份，确保数据安全，并具有高可靠性。
- 灵活扩展：支持灵活的扩展选项，满足不同场景的需求。
- 简化管理：提供易于使用的管理界面，方便用户进行各种操作和管理。
2、快速入门2.1 硬件连接首先，将DS-1100K设备与计算机或服务器进行连接。
插入适当的数据线，并确保连接稳定。
2.2 软件安装与配置在计算机上运行DS-1100K的管理软件。
按照软件界面提示进行安装和配置。
3、设备管理3.1 用户登录打开管理软件，在登录界面输入用户名和密码进行登录。
3.2 设备状态查看在设备管理界面，可以查看设备的在线状态、硬件状态、存储使用情况等。
3.3 创建存储池“存储池管理”选项，选择“新建存储池”。
按照界面提示，设置存储池的名称、容量、RD等配置。
3.4 创建卷进入存储池界面，“新建卷”按钮。
根据实际需求，设置卷的名称、容量、共享权限等。
3.5 添加客户端在设备管理界面，“客户端管理”选项，选择“添加客户端”。
输入客户端的IP地质和名称，完成添加。
4、数据管理4.1 卷映射在设备管理界面，进入存储池界面，选择需要映射的卷，“映射”按钮。
选择需要映射的客户端，完成映射设置。
4.2 数据备份在客户端上安装备份软件。
选择需要备份的数据，设置备份计划和目标存储设备，启动备份任务。
4.3 数据恢复在备份软件中，选择需要恢复的备份点，选择目标恢复位置，启动恢复任务。
5、系统配置5.1 网络配置在设备管理界面，进入网络配置界面，设置设备的IP地质、子网掩码、网关等网络参数。
5.2 用户管理在设备管理界面，进入用户管理界面，添加、删除、修改用户，设置用户权限。
DS-K1T801一体机快速操作手册V1.0
DS-K1T801一体机快速操作手册UD.6L0106B0222A011.接线说明2.产品出厂缺省值说明：以下指令提示音不包括刷卡按键声3.声光显示3.1.正常工作状态下：有效指令：两声快速滴音无效指令：三声缓慢滴音3.2.编程状态下：绿色灯快速闪烁有效指令：两声快速滴音无效指令：三声缓慢滴音4.清除指令中未完成的有效数据：在键入指令没有全部完成前，按下[*]键，可以清除未完成的有效数据。
5.功能及设置5.1.进入编程：[5位编程密码]+[*]+[0]+[#]两声快速滴音，绿灯由慢闪变快闪。
说明：5位编程密码缺省：12345。
5.2.退出编程状态：[*]+[#]两声快速滴音,退出编程状态。
5.3.修改编程密码：[00][00]+[ 5位新编程密码]+[重复输入5位新编程密码]+[#]完成修改密码。
三声缓慢滴音，修改密码失败；两声快速滴音修改密码成功。
5.4.添加用户有效卡：[01]5.4.1.单张添加[01]+[4位编码]+[刷卡1]+[6位开门密码]+[#]完成添加卡。
5.4.2.连续添加[01]+[4位编码]+[刷卡1]+[6位开门密码]+[刷卡2]+[6位开门密码]+…+[#]，完成连续添加卡。
说明：1)4位编码：是0001—3000之间不可重复数字。
该编码是在卡丢失后删除卡的重要方式，请发卡人员妥善保存卡编码。
连续设置有效卡时，每张卡的编码按前一张卡的编码+1递增。
例如输入编码为0001，再次读卡时，再次卡的编码为0002……依次类推。
2)6位开门密码为可选输入项，不输入密码则默认000000。
5.5.删除用户有效卡：[02]5.5.1.刷卡方式删卡：[02]+[刷卡]+[#]，完成删卡。
5.5.2.按键输入编码方式删卡：[02]+[4位编码]+[#]，完成删卡。
5.6.设置认证方式：[03][03]+[数据位一]+[#]，完成对设备认证方式的设置。
说明：数据位一：用1位数，表示对认证方式的值。
海康DS-1100K网络控制键盘说明书
说明 触摸笔 语音对讲输入 预留接口 网口 USB 口 电源开关
区域 ② ④ ⑥ ⑧ ⑩
说明 接地端 音频输出 预留接口 RS‐232 串口 电源输入 抓图按钮
技术参数
型号 控制方式 TFT LCD 面板 操纵杆 语音对讲输入 音频输出 网络接口 串行接口
USB 接口 电源 功耗
络视频。 支持自定义输入输出组，方便快捷的进行切换输出控制，支持多通道轮循切换控制。 支持输出窗口画面分割控制。 支持自定义宏操作，将繁琐操作简单化。 支持通过键盘进行云台预置点、巡航路径和轨迹的设置与调用 支持回放上墙控制，支持前进/后跳，快放/慢放，倒放，停止播放，暂停播放，单帧前跳/单帧后
DS-1100K 网络键盘采用人体工学设计，800*480 触控式液晶屏，飞梭旋钮和四维摇杆 控制，功能强大，操作快捷简单，可广泛应用于金融、公安、部队、电信、交通、电力、教 育、水利等领域的安全防范。
订货型号
DS-1100K
功能特性
支持控制视频综合平台、多路解码器的矩阵切换和前端通道的云台控制。 支持直接控制前端设备的云台控制。 采用 800*480 的触摸式液晶屏，显示内容丰富，屏幕帮助信息齐全 利用四维摇杆控制 PTZ。 支持飞梭旋钮控制。 采用人体工学设计，支持触摸式控制，产品简单易用。 支持直接在触控屏预览/播放前端视频，支持 1080p/720p/4CIF/DCIF/2CIF/CIF 等多种分辨率的网
DC12V
≤15W
‐10℃‐‐＋55℃
10％‐‐90％
435mm（长）*193mm（宽）*110（高）
2KG
ds1100k产品简介ds1100k网络键盘为海康威视自主研发的新一代网络控制键盘兼容海康威视网络硬盘录像机视频编码器网络摄像机和网络球机通过网络实现对视频综合平台多路解码器输出的矩阵切换控制实现对前端通道的云台控制
DS-1002K 1003K总线键盘用户手册说明书
DS-1002K/1003K总线键盘用户手册V2.1杭州海康威视数字技术股份有限公司技术热线：400-700-5998非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。
本手册适用于DS-1002K/1003K总线键盘。
本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
我司将根据产品功能的增强而更新本手册的内容，并将定期改进或更新本手册中描述的产品或程序。
更新的内容将会在本手册的新版本中加入，恕不另行通知。
安全使用注意事项使用本产品时请务必遵守以下事项：●液晶显示屏为易损体，切勿挤压，或长久时间内在强光下直射；●摇杆为易损体，返修时，切记用原包装或妥善包装好再托运；●使控制键盘在技术指标允许的温度及湿度范围内工作；●请严格按照本手册的接线方式连接。
设备配置清单：目录功能简介 (4)接口说明 (4)后面板接口说明 (4)DS-1002K前面板说明 (5)按键功能说明 (6)摇杆控制说明 (7)液晶屏显示说明 (7)DS-1003K前面板说明 (7)按键功能说明 (8)摇杆控制说明 (9)液晶屏显示说明 (9)键盘设置与查询 (9)键盘参数设置 (9)键盘参数查询 (9)典型接线图示 (10)功能简介DS-1002K、DS-1003K控制键盘用于控制嵌入式硬盘录像机。
除了具备集中控制嵌入式硬盘录像机的功能外，控制键盘还可以直接控制快球及解码器，当然也可以通过控制嵌入式硬盘录像机来遥控快球或解码器。
控制取代嵌入式硬盘录像机前面板的所有功能操作按键键盘的操作在液晶显示屏上有显示说明一个键盘可以同时控制31台嵌入式硬盘录像机控制快球及解码器：制快球、解码器地址范围从0~254，同时可控制128台。
控制协议备有12种快球、解码器协议，遇到没有集成的协议时，可以按照用户提供的协议做添加，在不更换硬件的情况下，把修改好的程序文件发给客户，让客户通过RS485口在线刷新程序。
DS K 系列安装手册v
DS-K1100系列读卡器安装手册UD.6L0106B0088A01非常感谢您购买我司产品，如有任何疑问或需求请随时联系我本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
我司将根据产品功能的增强或变化而更新本手册的内容，并将定期改进及更新本手册中描述的软硬件产品。
更新的内容将会在本手册的新版本中加入，恕不另行通知。
本手册中内容仅为用户提供参考指导作用，不保证与实物完全一致，请以实物为准。
本手册中提到的部件、组件和附件仅作说明之用，不代表购买机型的配置，详细配置请以装箱单为准。
1.读卡器外观尺寸1.1DS-K1101系列读卡器DS-K1101MK/DS-K1101CK DS-K1101M/DS-K1101CDS-K1102MK/DS-K1102CK DS-K1102M/DS-K1102CDS-K1103MK/DS-K1103CK DS-K1103M/DS-K112.读卡器后接口2.1DS-K1101系列读卡器后接口3.读卡器的安装3.1PSAM卡安装（仅适用于CPU卡读卡器）在PSAM3.2读卡器拨码说明拨码开关从左到右为最低位到最高位，即从左到右为1～8。
黑色在ON的一端表示10当拨码开关如下图所示：则对应的二进制为：0000 1100，表示的十进制为：地址=12。
3.3读卡器尾线接线定义3.4读卡器尾线接线方式（RS485）3.5读卡器尾线接线方式（Wiegand协议）3.6读卡器安装●安装前请先进行拨码设置和尾线接线。
●安装读卡器固定板时，请勿用力过大以避免造成弯曲变形。
(A)将安装固定板固定在墙上或其他位置(B)依照接线说明将线接上，并将各接线端子插上(C)读卡器上方对准固定板卡榫(D)将读卡器往固定板方向密合(E)使用六角扳手将螺丝由下方底部密合锁上(F)请撕掉保护膜4.测试读卡器通电启动，LED状态灯先蓝色闪烁1次再红色闪烁3次，再蜂鸣器发一声鸣叫，提示用户启动成功。
DS-K1100系列卡读器用户手册说明书
DS-K1100 Series Card ReaderUser ManualUser Manual©2020 Hangzhou Hikvision Digital Technology Co., Ltd.ALL RIGHTS RESERVED.Any and all information, including, among others, wordings, pictures, graphs are the properties of Hangzhou Hikvision Digital Technology Co., Ltd. or its subsidiaries (hereinafter referred to be “Hikvision”). This user manual (hereinafter referred to be “the Manual”) cannot be reproduced, changed, translated, or distributed, partially or wholly, by any means, without the prior written permission of Hikvision. Unless otherwise stipulated, Hikvision does not make any warranties, guarantees or representations, express or implied, regarding to the Manual.This Manual is subject to domestic and international copyright protection. Hangzhou Hikvision Digital Technolog y Co., Ltd. (“Hikvision”) reserves all rights to this manual. This manual cannot be reproduced, changed, translated, or distributed, partially or wholly, by any means, without the prior written permission of Hikvision.Trademarksand other Hikvision’s tr ademarks and logos are the properties of Hikvision in various jurisdictions. Other trademarks and logos mentioned below are the properties of their respective owners.Legal DisclaimerTO THE MAXIMUM EXTENT PERMITTED BY APPLICABLE LAW, THE PRODUCT DESCRIBED, WITH ITS HARDWARE, SOFTWARE AND FIRMWARE, IS PROVIDED "AS IS", WITH ALL FAULTS AND ERRORS, AND HIKVISION MAKES NO WARRANTIES, EXPRESS OR IMPLIED, INCLUDING WITHOUT LIMITATION, MERCHANTABILITY, SATISFACTORY QUALITY, FITNESS FOR A PARTICULAR PURPOSE, AND NON-INFRINGEMENT OF THIRD PARTY. IN NO EVENT WILL HIKVISION, ITS DIRECTORS, OFFICERS, EMPLOYEES, OR AGENTS BE LIABLE TO YOU FOR ANY SPECIAL, CONSEQUENTIAL, INCIDENTAL, OR INDIRECT DAMAGES, INCLUDING, AMONG OTHERS, DAMAGES FOR LOSS OF BUSINESS PROFITS, BUSINESS INTERRUPTION, OR LOSS OF DATA OR DOCUMENTATION, IN CONNECTION WITH THE USE OF THIS PRODUCT, EVEN IF HIKVISION HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.REGARDING TO THE PRODUCT WITH INTERNET ACCESS, THE USE OF PRODUCT SHALL BE WHOLLY AT YOUR OWN RISKS. HIKVISION SHALL NOT TAKE ANY RESPONSIBILITIES FOR ABNORMAL OPERATION, PRIVACY LEAKAGE OR OTHER DAMAGES RESULTING FROM CYBER ATTACK, HACKER ATTACK, VIRUS INFECTION, OR OTHER INTERNET SECURITY RISKS; HOWEVER, HIKVISION WILL PROVIDE TIMELY TECHNICAL SUPPORT IF REQUIRED.SURVEILLANCE LAWS VARY BY JURISDICTION. PLEASE CHECK ALL RELEVANT LAWS IN YOUR JURISDICTION BEFORE USING THIS PRODUCT IN ORDER TO ENSURE THAT YOUR USE CONFORMS THE APPLICABLE LAW. HIKVISION SHALL NOT BE LIABLE IN THE EVENT THAT THIS PRODUCT IS USED WITH ILLEGITIMATE PURPOSES.IN THE EVENT OF ANY CONFLICTS BETWEEN THIS MANUAL AND THE APPLICABLE LAW, THE LATER PREVAILS.Regulatory InformationFCC InformationPlease take attention that changes or modification not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.FCC compliance: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:—Reorient or relocate the receiving antenna.—Increase the separation between the equipment and receiver. —Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.—Consult the dealer or an experienced radio/TV technician for help.The device must not be co-located or operating in conjunction with any other antenna or transmitter.This equipment should be installed and operated with a minimum distance 20cm between the radiator and your body.FCC ConditionsThis device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:1. This device may not cause harmful interference.2. This device must accept any interference received, including interferencethat may cause undesired operation.EU Conformity StatementThis product and - if applicable - the suppliedaccessories too are marked with "CE" andcomply therefore with the applicableharmonized European standards listed underthe RE Directive 2014/53/EU, the EMC Directive 2014/30/EU, the LVD Directive 2014/35/EU, the RoHSDirective 2011/65/EU.2012/19/EU (WEEE directive): Products markedwith this symbol cannot be disposed of asunsorted municipal waste in the European Union.For proper recycling, return this product to yourlocal supplier upon the purchase of equivalentnew equipment, or dispose of it at designatedcollection points. For more information see:.2006/66/EC (battery directive): This productcontains a battery that cannot be disposed of asunsorted municipal waste in the European Union.See the product documentation for specificbattery information. The battery is marked withthis symbol, which may include lettering toindicate cadmium (Cd), lead (Pb), or mercury (Hg). For proper recycling, return the battery to your supplier or to a designated collection point. For more information see: .Industry Canada ICES-003 ComplianceThis device meets the CAN ICES-3 (A)/NMB-3(A) standards requirements.Use only power supplies listed in the user instructions:ModelManufacturer Standard TS-A018-120015Ec Shenzhen Transin Technologies Co., Ltd CEESafety InstructionThese instructions are intended to ensure that user can use the product correctly to avoid danger or property loss.The precaution measure is divided into Warnings and Cautions :Warnings: Neglecting any of the warnings may cause serious injury or death.Cautions: Neglecting any of the cautions may cause injury or equipment damage.Warnings● All the electronic operation should be strictly compliance with theelectrical safety regulations, fire prevention regulations and other related regulations in your local region.● Please use the power adapter, which is provided by normal company. The power consumption cannot be less than the required value.● Do not connect several devices to one power adapter as adapter overload may cause over-heat or fire hazard.● Please make sure that the power has been disconnected before you wire, install or dismantle the device.● When the product is installed on wall or ceiling, the device shall be firmly fixed.Warnings Follow thesesafeguards to preventserious injury or death. Cautions Follow these precautions to prevent potential injury or material damage.●If smoke, odors or noise rise from the device, turn off the power at onceand unplug the power cable, and then please contact the service center.●If the product does not work properly, please contact your dealer or thenearest service center. Never attempt to disassemble the device yourself.(We shall not assume any responsibility for problems caused byunauthorized repair or maintenance.)Cautions●Do not drop the device or subject it to physical shock, and do not exposeit to high electromagnetism radiation. Avoid the equipment installation on vibrations surface or places subject to shock (ignorance can causeequipment damage).●Do not place the device in extremely hot (refer to the specification of thedevice for the detailed operating temperature), cold, dusty or damplocations, and do not expose it to high electromagnetic radiation. Theappropriate temperature is -20℃ to 65℃.●The device cover for indoor use shall be kept from rain and moisture.●Exposing the equipment to direct sun light, low ventilation or heat sourcesuch as heater or radiator is forbidden (ignorance can cause fire danger).●Do not aim the device at the sun or extra bright places. A blooming orsmear may occur otherwise (which is not a malfunction however), andaffecting the endurance of sensor at the same time.●Please use the provided glove when open up the device cover, avoid directcontact with the device cover, because the acidic sweat of the fingers may erode the surface coating of the device cover.●Please use a soft and dry cloth when clean inside and outside surfaces ofthe device cover, do not use alkaline detergents.●Please keep all wrappers after unpack them for future use. In case of anyfailure occurred, you need to return the device to the factory with theoriginal wrapper. Transportation without the original wrapper may result in damage on the device and lead to additional costs.●Improper use or replacement of the battery may result in hazard ofexplosion. Replace with the same or equivalent type only. Dispose of used batteries according to the instructions provided by the batterymanufacturer.Preventive and Cautionary TipsTo guarantee the card reader works properly, please read and obey the notes below.●If the card reader is powered by the controller, the power supplydistance is recommended to be no longer than 100m. If the distance is longer than 100m, you are advised to power the card reader by external 12V (range: -%10 ~ +%10) DC power supply, which is nonswitched and linear.●To guarantee the communication between the controller and the cardreader, you must use RVVP cable above 0.5 to connect them.●If the card reader is installed outside or in environment easy topermeable, it is advisable to install a waterproof shield.●If you need to install several card readers, the distance among themmust over 30cm.●To reduce the noise in long distance transmission, the shield of cableshould connect to the GND of both controller and card reader terminal.●Please take care of your card and report card loss in time when card islost.●If you require a higher security level, use multiple authenticationmodes.●Multiple card types are supported. Please select an appropriate cardtype according to the card performance and the usage scenarios.ContentChapter 1Introduction (1)1.1Front View (1)1.2Rear View (3)1.3Slide View (5)Chapter 2Installation (7)2.1Introduction for DIP Switch (7)2.2Definition of Cable (8)2.3Wiring Cables (9)2.4Installing Card Reader (11)Chapter 3Sound Prompt and Indicator (13)Chapter 1IntroductionDS-K1100 series card reader is a kind of high-performance product, with a 32 bit high-speed processor. It communicates with access controller via either RS-485 protocol or Wiegand protocol. And a build-in tamper-proof module helps to protect card reader from malicious damage. As to the physical appearance, the PC+ABS material makes water proof and dust proof possible in poor environment.1.1Front ViewThe front view of DS-K1101 series card reader is shown below: Figure 1-1DS-K1101MK Figure 1-2DS-K1101MThe front view of DS-K1102 series card reader is shown below:Figure 1-3DS-K1102MK Figure 1-4DS-K1102M The front view of DS-K1103 series card reader is shown below:Figure 1-5DS-K1103MK Figure 1-6DS-K1103MThe front view of DS-K1104 series card reader is shown below:Figure 1-7DS-K1104MK Figure 1-8DS-K1104M 1.2Rear ViewThe rear view of card reader is shown below:Figure 1-9Rear View of DS-K1101 SeriesFigure 1-10Rear View of DS-K1102 Series Figure 1-11Rear View of DS-K1103 SeriesFigure 1-12Rear View of DS-K1104 SeriesTable 1-1Description of Rear View No. Name1 Cable Interface of RS-485, Power, LED Control, etc.2 Buzzer3 Tamper-proof Module4 DIP Switch1.3Slide ViewThe side view of card reader is shown below:Figure 1-13DS-K1101 Series Figure 1-14DS-K1102 Series Figure 1-15DS-K1103 Series Figure 1-16DS-K1104 SeriesChapter 2Installation2.1Introduction for DIP SwitchThe DIP switch module is shown below. The No. of DIP switch from left to right is 1 ~ 8.Figure 2-1DIP Switch ModuleTable 2-1Description of DIP SwitchIcon DescriptionRepresent 1 in binary modeRepresent 0 in binary modeFor example, binary value of the following status is: 0000 1100.Figure 2-2DIP Switch ModuleTable 2-2Description of DIP SwitchNo. Description DIP Switch Status1 ~ 4 Address of RS-485 1: 1 0: 05 Card SecurityNote:Only available when1: Enable M1 cardencryption function,2.2Definition of CableThe description of 10 cables is shown below.2.3Wiring CablesPurpose:Wire the cables between controller and card reader, thus to establish the communication between them.Steps for RS-485 communication mode:1.Set the DIP switch of No. 6 as 0.2.Set the DIP switch of No. 1 ~ 4 for RS-485 address. Fordetails, please refer to 2.1 Introduction for DIP Switch.3.Wire the cable between controller and card reader asshown below.Y e l l o wB l u eB l a c kR e dB l a c kControllerCard ReaderFigure 2-3 Wiring for RS-485 Communication ModeSteps for Wiegand communication mode: 1. Set the DIP switch of No. 6 as 1.2. Set the DIP switch of No. 5 and 7 for reading card mode andWiegand protocol. For details, please refer to 2.1 Introduction for DIP Switch .3. Wiring the cable between controller and card reader asshown below.B l a c kR e d G r e e nW h i t eP u r p l eO r a n g eB r o w nControllerCard ReaderFigure 2-4 Wiring for Wiegand Communication Mode2.4 Installing Card ReaderBefore you start:Set the DIP switch. For details, refer to 2.1 Introduction for DIP Switch . Steps:1.Fix the plate on the wall or otherplace.12.Connect the cables betweencontroller and card reader. Fordetails, refer to 2.3 WiringCables.3.Push the card reader to matchthe fixed plate.4.Fasten the screw to keep thecomponents together.Chapter 3Sound Prompt andIndicatorAfter the card reader is powered on, LED status indicator will turn blue and flashing for 1 time. Then it will turn red and flashing for 3 times. At last the buzzer will send out a beep sound indicating the starting up process is completed.During using the card reader, it will send out different sounds prompt and the LED indicator on it have different statuses. You can refer to tables below for detailed information.020000001090312UD05659B-E。
DS-1100K快速操作指南v2.3.0
DS-1100K网络键盘快速操作指南杭州海康威视数字技术股份有限公司技术热线：400-700-5998UD.6L0103B0146A01非常感谢您购买我司产品，如您有任何疑问或需求请随时联系我们。
本手册适用于以下产品：本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
我司将根据产品功能的增强或变化而更新本手册的内容，并将定期改进及更新本手册中描述的软硬件产品。
更新的内容将会在本手册的新版本中加入，恕不另行通知。
本手册中内容仅为用户提供参考指导作用，不保证与实物完全一致，请以实物为准。
本手册中提到的部件、组件和附件仅作说明之用，不代表购买机型的配置，详细配置请以装箱单为准。
0203001031013安全使用注意事项使用本产品时请务必遵守以下事项：⏹本设备上不能放置盛有液体的容器（例如花瓶）。
⏹将设备放置在足够通风的空间并防止堵塞通风口。
⏹检查电源电压，防止出现电压不配导致器件损坏。
⏹使设备工作在技术指标允许的温度及湿度范围内。
⏹水平放置，避免安装在剧烈震动的环境下。
⏹电路板上的灰尘在受潮后会引起短路，为了使设备能长期正常工作，应该定期除尘。
目录第1章.配置 (4)1.1登录 (4)1.2配置网络参数 (6)1.3添加设备 (6)1.4用户管理以及关联设备 (10)第2章.快捷操作 (14)2.1锁定和解锁 (15)2.2本地预览 (16)2.3输入设置和输出设置 (17)2.3.1输入设置 (17)2.3.2输出设置 (18)2.4解码上墙 (19)2.4.1画面分割 (19)2.4.2解码上墙 (20)2.4.3回放上墙 (22)2.5云台控制 (24)2.5.1云台控制功能 (24)2.5.2预置点 (25)2.5.3巡航 (29)第1章.配置说明：DS-1100K快速操作指南用于引导用户快速地配置键盘并进行基本的控制操作。
分“配置”和“快捷操作”2个章节，如果第一次使用，请按顺序进行操作，如果已经对键盘完成了配置，可以从第2章快捷操作直接开始。
1100K网络键盘操作指南
网络键盘1100K操作说明1网络键盘的操作界面为：
首先点击键盘操作进入键盘的登录界
登录就可以看到下面的图片
点击键盘管理进入
如果是当前版本就匹配5.2.3版本的平台，如果不是请升级成这个版本
点击升级
建议使用USB升级，这个方便，插入U盘后屏幕上回显示U盘文件，选中升级包，点击升级就可以了，升级完后重启进入上面的界面配置键盘的IP地址，点
击上图的网络配置。
出现下图：
设置完键盘的IP地址，确定键盘与平台处于同一网络，就可以进入控制操作。
返回主界面
点击服务器操作，出现下面登录平台界面。
如下图所示，
按照上图所示填写平台IP地址，用户名及密码后，点击登录，进入下图;
在这里就看以看到一个控制中心单元列表，点击监视屏组旁边的进入，出现就
可以看到下面图片
点击上面的大屏列表就会出现
击进入上面的细节进入
在点击细节就进入
查看当前场景的大屏布局查看窗口号。
记住这里的窗口号J(这里的编号是从左到
右，从上到下依次类推，有1开始)，然后
返回
到上面的界面，选择类型为区域的选项区域是监控区域的意思，点击进入
就可以看到这个区域的监控点，每一个区域的监控点都有一个索引号，如有多个监控区域，监控区域的监控点的编号是依次往下排，记住这里的监控点的索
引号K
第二步：在键盘的任意界面，进行上墙预览。
输入I+“MON”，J+“WIN”，K+“CAM”，大屏上会显示该监控点的预览。
需要停止预览时，K为0。
正常上墙会出现下面的图片
可以看到该屏上有正常预览的标志.。
ICS-1100 离子色谱系统操作手册
2.4 系统部件 2.4.1 真空脱气泵（可选件）
真空脱气泵对淋洗液进行在线脱气。它由以下几部分组成： 17mL 真空腔； 双膜真空泵； 电磁阀；
12
真空度传感器； 控制电路板； 管路、接头等附件。 数可以在 Server Configuration 中右键单击 ICS-1100 的图标，选择 Properties 后，进入 Options 界面。
图 2-10. 真空泵选择面板
Always Off 真空泵始终关闭。 Always On 真空泵始终运转（此功能仅供 DIONEX 维修工程师使用） 。 Cycle On：设置真空泵每次脱气的时间； Off：设置真空泵每次脱气的间隔时间。 Monitor（默认设置） ICS-1100 根据脱气压力开/关真空泵。
图 2-8. RFIC-ER 流路图
11
2.3 Chromeleon 操作 2.3.1 控制面板
图 2-9. 控制面板
2.3.2 控制模式
Chromeleon 提供两种控制 ICS-1100 的方式：直接控制和自动控制。 直接控制就是在 Chromeleon 的控制面板中选择操作参数，向 ICS-1100 发出 控制指令； 自动控制就是创建含有控制程序和采样方法的样品表，由 Chromeleon 自动 执行。
2
1.4 安全标志
ICS-1100 按照《测量、控制和实验室电子仪器安全要求》IEC1010 的要求 设计。使用中潜在的危险在此节中都给出警告提示和明显标志。所有的操作和维 修人员均应注意使用。
表示存在一个潜在的危险。它可能会损坏仪器或其它设备。例如过份 拧紧阀的螺丝可能会造成螺纹的损坏。
表示存在一些潜在的危险， 可能会造成一些损坏危及人但在维修、 安装和保养时可能仍会触摸到。 常见的如表面过热、机壳带电等。
DS-K1100系列安装手册v1.0
DS-K1100系列读卡器安装手册UD.6L0106B0088A01非常感谢您购买我司产品，如有任何疑问或需求请随时联系我本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
我司将根据产品功能的增强或变化而更新本手册的内容，并将定期改进及更新本手册中描述的软硬件产品。
更新的内容将会在本手册的新版本中加入，恕不另行通知。
本手册中内容仅为用户提供参考指导作用，不保证与实物完全一致，请以实物为准。
本手册中提到的部件、组件和附件仅作说明之用，不代表购买机型的配置，详细配置请以装箱单为准。
1.读卡器外观尺寸1.1DS-K1101系列读卡器DS-K1101MK/DS-K1101CK DS-K1101M/DS-K1101CDS-K1102MK/DS-K1102CK DS-K1102M/DS-K1102CDS-K1103MK/DS-K1103CK DS-K1103M/DS-K112.读卡器后接口2.1DS-K1101系列读卡器后接口3.读卡器的安装3.1PSAM卡安装（仅适用于CPU卡读卡器）在PSAM3.2读卡器拨码说明拨码开关从左到右为最低位到最高位，即从左到右为1～8。
黑色在ON的一端表示10当拨码开关如下图所示：则对应的二进制为：0000 1100，表示的十进制为：地址=12。
3.3读卡器尾线接线定义3.4读卡器尾线接线方式（RS485）3.5读卡器尾线接线方式（Wiegand协议）3.6读卡器安装●安装前请先进行拨码设置和尾线接线。
●安装读卡器固定板时，请勿用力过大以避免造成弯曲变形。
(A)将安装固定板固定在墙上或其他位置(B)依照接线说明将线接上，并将各接线端子插上(C)读卡器上方对准固定板卡榫(D)将读卡器往固定板方向密合(E)使用六角扳手将螺丝由下方底部密合锁上(F)请撕掉保护膜4.测试读卡器通电启动，LED状态灯先蓝色闪烁1次再红色闪烁3次，再蜂鸣器发一声鸣叫，提示用户启动成功。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网络键盘快速操作指南UD.6L0103B0147A02非常感谢您购买我司产品，如您有任何疑问或需求请随时联系我们。
本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
我司将根据产品功能的增强或变化而更新本手册的内容，并将定期改进及更新本手册中描述的软硬件产品。
更新的内容将会在本手册的新版本中加入，恕不另行通知。
本手册中内容仅为用户提供参考指导作用，不保证与实物完全一致，请以实物为准。
本手册中提到的部件、组件和附件仅作说明之用，不代表购买机型的配置，详细配置请以装箱单为准。
0203001031013安全使用注意事项使用本产品时请务必遵守以下事项：⏹本设备上不能放置盛有液体的容器（例如花瓶）。
⏹将设备放置在足够通风的空间并防止堵塞通风口。
⏹检查电源电压，防止出现电压不配导致器件损坏。
⏹使设备工作在技术指标允许的温度及湿度范围内。
⏹水平放置，避免安装在剧烈震动的环境下。
⏹电路板上的灰尘在受潮后会引起短路，为了使设备能长期正常工作，应该定期除尘。
目录第1章.配置 (4)1.1登录 (4)1.2配置网络参数 (6)1.3添加设备 (6)1.4用户管理以及关联设备 (10)第2章.快捷操作 (14)2.1锁定和解锁 (15)2.2本地预览 (16)2.3输入设置和输出设置 (17)2.3.1输入设置 (17)2.3.2输出设置 (18)2.4解码上墙 (19)2.4.1画面分割 (19)2.4.2解码上墙 (20)2.4.3回放上墙 (22)2.5云台控制 (24)2.5.1云台控制功能 (24)2.5.2预置点 (25)2.5.3巡航 (29)第1章.配置说明：网络键盘快速操作指南用于引导用户快速地配置键盘并进行基本的控制操作。
分“配置”和“快捷操作”2个章节，如果第一次使用，请按顺序进行操作，如果已经对键盘完成了配置，可以从第2章快捷操作直接开始。
如果需要掌握全部的快捷操作，可以参考《网络键盘操作手册》。
1.1登录将网络键盘的电源线接好，并打开键盘上的电源开关。
启动键盘以后进入到模式选择界面。
如图1.1。
图1.1选择键盘操作。
如果需要控制视频综合平台、模拟矩阵、模拟球机和IVMS系列平台软件请选择服务器操作，参考《网络键盘操作手册》。
初次登录必须使用管理员登录。
用户名选择admin，初始密码为12345，如果需要记住密码，在“记住密码”复选框内打上“√”，如图1.2。
图1.2点击“登录”，进入到管理员用户主界面，如图1.3。
图1.31.2配置网络参数进入“键盘管理”，选择“网络设置”，对键盘的端口号，IP，子网掩码，网关进行配置，点击“应用”保存设置。
如图1.4。
图1.41.3添加设备自动搜索：点击“自动搜索”，在“设备管理--自动搜索”界面中列出搜索到的设备。
搜索结束后，会在“设备管理--自动搜索”界面中列出搜索到的设备，在搜索到的设备前面的复选框中打勾，在用户名和密码框中填入设备的用户名和密码，点击“添加”。
如图1.5。
图1.5注意：只有设备和键盘在同一个交换机下，设备才能被键盘自动搜索到。
批量添加设备：在“设备类型”前面的复选框中打勾，用户名和密码中填上设备的用户名和密码，然后点击“添加”。
如果添加失败，在状态栏中会显示“添加失败”。
如果添加成功，则会显示“已添加”。
如图1.6。
图1.6注意：批量添加的所有设备用户名和密码需要一致。
完成添加后，点击“完成”，返回“设备管理-设备列表”界面。
可以看到已添加的设备信息。
如图1.7。
图1.7添加设备：点击“添加设备”，弹出“设备管理--添加设备”对话框。
设备名称：用户自定义设备的名称，例如dvr。
设备IP或域名：设备的IP，例如172.6.22.33，支持域名方式添加设备，如果注册并且设备绑定域名，可以了输入域名进行添加，例如。
如图1.8。
图1.8注意：域名方式添加设备必须首先配置键盘的DNS服务器地址。
如果填入的信息有误或者设备不在线，则会弹出“添加设备失败”对话框，添加失败的设备信息无法保存在键盘上。
如图1.9。
图1.91.4用户管理以及关联设备说明：admin用户没有控制权限，只有管理操作员用户和设备的权限，所以如果要对设备进行控制，必须添加操作员用户。
点击“用户管理”，进入“用户管理--用户列表”界面。
如图1.10。
图1.10添加用户：点击“添加用户”，弹出“用户管理--添加用户”对话框。
用户名：新建操作员名字，例如user1。
密码：操作员登录密码，例如12345。
密码确认：登录密码确认。
点击“添加”，完成操作员添加。
如图1.11。
图1.11在“用户管理-用户列表”界面中，点击，进入“用户管理--用户关联设备”界面。
下拉框是当前所选的操作员。
“添加设备”：为当前操作员关联设备，已经关联好的设备会在列表中显示。
如图1.12。
图1.12添加设备：点击“添加设备”，进入到“用户管理--添加设备”界面，解码器和编码器前面的复选框中打“√”，点击“添加”。
如图1.13。
图1.13添加以后，点击“完成”返回“用户管理-用户设备关联”界面，在该界面中可以看到已经添加的设备。
如图1.15。
图1.14完成以上操作步骤以后，点击“退出登录”，返回用户登录界面，选择已经添加的操作员进行登录，或者在“用户管理--用户列表”界面点击，弹出“提示：确定要登录到该用户？”，点击“是”，可以直接登录对应的操作员用户。
第2章.快捷操作在“用户登录”界面，用户名选择已添加的操作员，输入密码，如图2.1。
图2.1点击“登录”，进入操作员主界面，如图2.2图2.2输入任意数字后进入快捷操作界面，如图2.3。
图2.3如果要返回或者删除已输入的数字，按键盘上“ESC”按钮。
2.1锁定和解锁键盘锁定默认设置下10分钟关闭屏幕的同时，锁定键盘，键盘锁定以后“LOCK”亮红灯。
在任何界面中，只要按下“SHIFT+LOCK”键或者长按“LOCK”键，都会将键盘锁定。
键盘一旦被锁定之后，键盘按键除了“SHIFT”和“LOCK”之外，其他按键、摇杆、鼠标和触摸屏都不再响应。
键盘解锁按下“SHIFT”键，“SHIFT”键红灯亮起，再按下“LOCK”键，“SHIFT”和“LOCK”键红灯都熄灭，键盘解锁，或者长按“LOCK”键解锁。
注意：键盘解锁以后，需要重新选择用户登录。
2.2本地预览使用快捷键实现本地预览操作步骤：1.按0+MON键，选择键盘本地预览。
2.输入数字I+CAM，即将输入通道I的信号通过键盘本地解码。
如图2.4。
图2.43.按0+CAM停止预览。
注意：本地预览操作中，不支持窗口（WIN）、输入分组（CAM-G）、画面分割（MULT）、巡视（TOUR）操作，当按数字键+以上操作键时，会提示“操作有误”。
需要全屏预览，按下“ESC”键，如图2.5图2.5注意：全屏预览时无法使用I+CAM切换图像，也无法使用0+CAM停止预览，退出预览须按下“ESC”。
2.3输入设置和输出设置2.3.1输入设置操作员主界面，点击“输入设置”，进入到“输入设置—输入列表”界面。
如图2.6。
图2.6输入列表显示该操作员用户可以控制的通道以及通道信息，每个输入通道对应唯一一个编号。
注意：“名称”是从设备上获取的对应通道的通道名称。
“预览”栏中点击，可实现对应视频通道在键盘本地预览，按“ESC”键返回列表。
预览实现效果和键盘按键操作“0+MON+数字N+CAM”相同。
2.3.2输出设置操作员主界面，点击“输出设置”，进入到“输出设置—输出列表”界面。
每一个输出接口对应唯一一个编号。
如图2.7。
图2.72.4解码上墙2.4.1画面分割画面分割操作，目前画面分割操作只支持1/2/4/9/16。
注意：需要根据解码器/视频综合平台输出是否支持来确定操作是否成功。
具体操作步骤：1.输入数字I+MON键，选择编号为I的输出通道。
2.输入数字J+MULT键，表示将输出通道I进行J画面分割操作。
3.输入数字K+WIN键，或者通过触摸屏选择子窗口，可以选择分割窗口。
如图2.8。
图2.8注意：0+MON表示键盘本地预览，此时不支持画面分割功能。
2.4.2解码上墙用于将输入通道（编码通道）通过输出通道（解码通道）进行解码输出显示。
当前支持的解码分辨率：QCIF，CIF，DCIF，2CIF，VGA，4CIF，720p，UXGA，1080p等，输出接口包括BNC/ VGA/HDMI/DVI。
注意：需要根据解码器/视频综合平台输出接口来确定。
具体操作步骤：1.输入数字I+MON键，选择编号为I的输出通道。
2.输入数字J+WIN键或者使用触摸屏点击分割窗口，选择当前输出通道的窗口J。
3.输入数字K+CAM键，表示将编号为K的输入通道编号，通过输出通道I 的窗口J 进行解码上墙。
如图2.9。
图2.9注意：输入0+CAM ，停止当前窗口的动态解码功能，若步骤2未操作，则默认停止第一个窗口的解码功能。
解码输出操作支持开启输出通道对应的音频输出，支持画面分割模式下子窗口放大到全屏输出。
画面分割模式下，选择一个子窗口，点击将所选择的子窗口进行全屏输出，放大后图标变成，再次点击后还原。
注意：放大功能启用时其它子窗口解码不会停止。
选择一个子窗口，点击开启所选子窗口的音频输出，开启音频后图标变成，再次点击后关闭音频输出。
注意：一个输出通道有且只有一个子窗口可以开启音频，新的子窗口开启音频后，会关闭上一个子窗口的音频输出。
2.4.3回放上墙操作员主界面，点击“输出设置”，进入到“输出设置—输出列表”界面，如图2.10。
图2.10“回放”栏中，点击一个输出通道对应的图标，可以用该输出通道实现远程回放，远程回放支持“按文件”回放和“按时间”回放两种方式。
注意：回放上墙必须首先对解码器的输出进行画面分割。
“按文件”回放1.“显示窗口”输入显示窗口的编号，输入的窗口编号必须小于等于画面分割数，2.“输入通道号”选择需要上墙的通道在键盘中对应的编号，详见“输入设置”，3.选择录像类型以及开始时间和结束时间，点击“查找”，在回放文件列表中会显示查找范围内的所有录像文件，如图2.11。
图2.114.选中需要回放的录像文件，点击“回放”，即可在所选的输出口上回放远程录像，如图2.12。
图2.12按时间回放1.“显示窗口”中输入显示窗口的编号，输入的窗口编号必须小于等于画面分割数。
2.“输入通道号”选择需要上墙的通道在键盘中对应的编号，详见“输入设置”，3.选择开始时间和结束时间，点击“回放”，如图2.13。
图2.132.5云台控制2.5.1云台控制功能当键盘选定连接的前端设备为云台时，可通过摇杆和LIGHT/FOCUS/IRIS/ZOOM几个按键对云台进行控制。
具体操作步骤为：方法一：1.输入数字I+MON键，选定输出通道I。
