建筑施工图识读和绘制
建筑平面图的识读-建筑施工图的识读与绘制训练模块

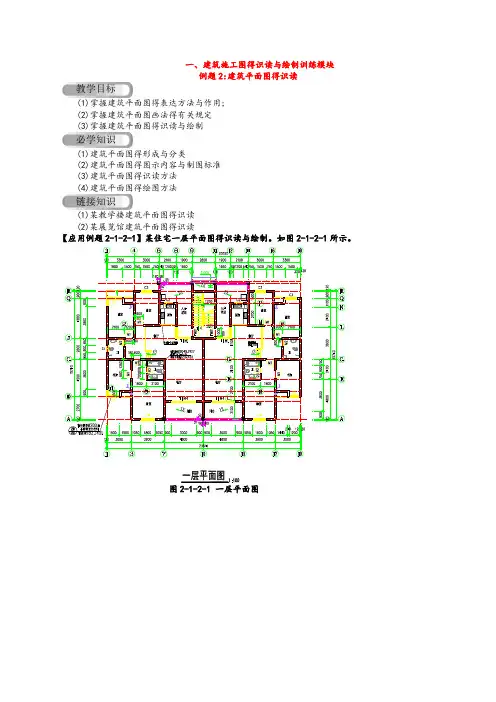

一、建筑施工图得识读与绘制训练模块例题2:建筑平面图得识读教学目标(1)掌握建筑平面图得表达方法与作用;(2)掌握建筑平面图画法得有关规定(3)掌握建筑平面图得识读与绘制必学知识(1)建筑平面图得形成与分类(2)建筑平面图得图示内容与制图标准(3)建筑平面图得识读方法(4)建筑平面图得绘图方法链接知识(1)某教学楼建筑平面图得识读(2)某展览馆建筑平面图得识读【应用例题2-1-2-1】某住宅一层平面图得识读与绘制。
如图2-1-2-1所示。
图教学内容1.建筑平面图得形成与分类(1)建筑平面图得形成与作用假想用一个水平剖切平面在窗台线以上适当得位置将房屋剖切开,所得得水平面投影图为建筑平面图。
平面图主要表示房屋得平面形状、大小与房间得布置、墙(或柱)得位置、厚度、材料、门窗得位置、大小、开启方向等。
平面图就是表达房屋建筑图得基本图样之一,作为施工时定位放线、砌墙、安放门窗、室内装修以及编制预算得依据。
通常用1:50、1:100、1:200得比例绘制。
(2)建筑平面图得分类当建筑物各层得房间布置不同时,应分别画出各层平面图,如底层平面图、二层平面图、三、四……各层平面图、顶层平面图、屋顶平面图等。
相同得楼层可用一个平面图来表示,称为标准层平面图。
如平面对称,可用对称符号将两层平面图各画一半合并成一个图,并在图得下方注写图名与比例。
(3)建筑平面图得图线要求凡被水平剖切到得墙、柱等断面轮廓线用粗实线画出,门得开启线、门窗轮廓线、屋顶轮廓线等构配件用中实线画出,其余可见轮廓线均用细实线画出,如需表达高窗、通气孔、搁板等不可见部分,则应以中虚线或细虚线绘制。
(4)定位轴线及编号房屋施工图中得定位轴线就是确定建筑结构构件平面布置及其标志尺寸得基线,就是设计与施工中定位放线得重要依据。
凡主要得墙与柱、大梁、屋架等主要承重构件,都应画上轴线并用该轴线编号来确定其位置。
定位轴线得画法及编号有如下规定:(1)定位轴线用细点画线绘制且应编号,编号应注写在定位轴线端部细实线得轴线圆内,其直径为8～10mm,但通用详图得定位轴线可不编号。
识读建筑施工图—初识建筑施工图的分类与特点(工程制图)
基本概念
房屋施工图是用来表达建筑物构配件的组成、外形轮廓、平面布置、结构构造以 及装饰、尺寸、材料做法等的工程图纸。
建筑施工图是房屋施工时定位放线，砌筑墙身，制作楼梯、安装门窗、固定设施 以及室内外装饰的主要依据，也是编制工程预算和施工组织计划等的主要依据。
建造一幢房屋从设计到施工，要由许多专业和不同工种工程共同配合来完成。
1、图纸目录
说明该项工程是由哪几个工种的图纸所组成的，各工程图纸的名称、张数和图号顺序，目的 是为了便于查找图纸。
2、设计总说明书
主要说明该项工程的概貌和总体要求。而对中、小型工程的总说明书一般放在建筑施工图内。
3、建筑施工图
主要表达建筑物的内外形状、尺寸、结构构造、材料做法和施工要求等。其基本图纸包括： 总平面图、建筑平、立、剖面图和建筑详图。
建筑施工图（简称“建施”）： 主要表示建筑物的总体布局、外部造型、内部布置、 细部构造、内外装饰。 包括:总平面图 平面图 立面图 剖面图 建筑详图
分
结构施工图（简称“结施”）：
类
主要表示建筑物中承重结构的布置情况、构件类型、
大小、材料以及做法等。
设备施工图（简称“设施” ）：
主要表示各工种所需的设备和管线的平面部置图、系统图水排水工程图、 电气工程图、采暖通风工程图。
4、结构施工图
主要表达各种承重构件的平面布置，构件的类型、大小、构造的做法以及其它专业对结构设计 的要求等。基本图纸包括：结构说明书、基础图、结构平面图和构件详图。
5、设备施工图
设备施工图包括建筑给排水施工图、采暖通风施工图、电气照明施工图。设备施工图是室内布 置管道或线路、安装各种设备、配件或器具的主要依据，也是编制工程预算的主要依据。
建筑工程施工图的识读方法
建筑工程施工图的识读方法
建筑工程施工图的识读方法包括以下几步：
1.了解图纸标准：建筑工程施工图是按照国际标准或国家标准制作的，可以在图纸上查看详细信息，例如图纸的名称、编号、比例和尺寸等。
2.了解图例：图例是施工图中一些常用元素的图形符号的说明，包括墙体、门窗、结构构件、管道、设备等。
3.了解基础图纸：基础图纸是建筑工程施工图的基础，包括地形图、地下管线图等。
需要整体把握基础图纸的内容，以便了解建筑的施工情况。
4.了解平面图：平面图是建筑施工图的主体部分，它显示了建筑物的分层布置和各层的平面布局，包括墙壁、窗户、门、楼梯、电梯和管道等。
需要注意平面图的比例尺、正北方向和地形面高度等要素。
5.了解立面图：立面图是建筑物的侧面图，它描述了建筑物的外观和细节，包括墙体、窗户、檐口和屋顶等。
需要特别注意立面图的比例尺和视线方向。
6.了解细节图：细节图是建筑物中的一些细节和装饰的详细展示，包括门窗、楼梯、装饰板、铁艺等。
细节图需要仔细观察，以便了解施工过程中需要注意的问题。
7.了解构造图：构造图是建筑物的结构和构造的图纸。
需要特别注意构造图的比例尺、设计荷载、材料规格等要素。
8.熟悉施工图的样式：施工图一般分为图集、标准图和施工详图等。
需要了解每种类型的图样式和实际应用中的使用情况。
《建筑施工图识读》课件
表示建筑物垂直方向的外观和构造情况
详细描述
建筑立面图是表示建筑物垂直方向的外观和构造情况的图纸。通过建筑立面图 ，可以了解建筑物的立面形式、外墙装饰材料和构造做法、门窗的开启方式及 立面上的其他设施等内容。
建筑剖面图
总结词
表示建筑物内部构造和垂直方向的层次关系
详细描述
建筑剖面图是表示建筑物内部构造和垂直方向的层次关系的图纸。通过建筑剖面图，可以了解建筑物 内部的空间关系、楼层高度、楼梯和走廊等交通设施的垂直布置、屋顶的构造及排水方式等内容。
修改流程
修改时应遵循一定的流程，如先修改 图纸内容，再修改尺寸和注释，最后 进行校对和审核。
修改后审查
修改完成后，应进行审查，确保修改 内容的正确性和完整性。
建筑施工图的审核步骤
01
02
03
04
初步审核
对施工图的完整性、规范性和 符合性进行初步审核。
详细审核
对施工图的细节部分进行详细 审核，如标注、尺寸、材料等
04
建筑施工图的绘制方法
建筑施工图的绘制步骤
确定绘图比例和范围
根据工程规模和图纸用途，选 择合适的绘图比例和图纸范围
。
绘制轴线和柱网
根据建筑物的平面布局，绘制 出相应的轴线和柱网。
绘制墙线和门窗
根据建筑物的立面和剖面要求 ，绘制出墙线和门窗。
标注尺寸和文字说明
根据需要，标注出各部分的尺 寸和文字说明。
。
综合审核
对施工图的综合情况进行审核 ，如空间关系、安全性能等。
审核记录
对审核结果进行记录，并给出 相应的建议和意见。
建筑施工图的审核实例
实例一
某住宅楼施工图的审核实 例，包括对建筑、结构、 给排水、电气等专业施工 图的审核。
3.3施工图的绘制与识读
施工图的绘制与识读一、建筑施工图、结构施工图的绘制步骤与方法1.建筑施工图、结构施工图的绘制步骤与方法(1)施工图绘制的一般步骤与方法对于不同的项目,其施工图绘制步骤与方法并不完全相同,但其总的规律是:先整体、后局部,即先画全局性的图纸,再画详图;先骨架、后细部,即一张图纸先画整体骨架,再画细部;先底稿、后加深,即先打底稿,经反复核查无误后,再正式出图:先画图、后标注,即绘图时一般先把图画完,然后再注写数字和文字。
一般而言,建筑施工图、结构施工图可按下列步骤与方法绘制。
1)确定绘制图样的数量根据房屋的形状、平面布置和构造的复杂程度,以及施工的具体要求,决定绘制哪些图样。
对施工图的内容和数量要作全面的安排,防止重复和遗漏。
2)选择合适的比例在保证图样能清楚表达其内容的情况下,根据不同图样的不同要求选用不同的比例。
建筑制图、结构制图中选用的各种比例,宜符合表3-13、表3-14的规定。
3)进行合理的图面布置图面布置包括图样、图名、尺寸、文字说明及表格等,应做到主次分明、排列适当、表达清晰。
在图纸幅面许可的情况下,尽量保持各图之间的投影关系,或将同类型的、内容关系密切的图样,集中在一张或顺序连续的几张图纸上,以便对照查阅。
若画在同一张图纸时,各图样间应符合等量关系,如平面图与立面图应长对正,立面图与剖面图应高平齐,平面图与剖面图应宽相等。
4)绘制图样绘制图样时,应先绘制全局性的图样,再绘制详图。
例如绘制建筑施工图,一般按平面图→立面图→剖面图→详图的顺序进行;绘制结构施工图时,一般按基础平面图→基础详图→结构平面布置图→结构详图的顺序进行。
2)主要图样的画法步骤1)建筑平面图①选比例和布图,画轴线。
②画墙、柱、门、窗。
③画细部,如入口台阶、散水、门的开启方向等。
④画剖切位置线、尺寸线,安排注字位置。
⑤标注局部详图索引符号。
⑥注写尺寸、文字。
2)建筑剖面图①画室内外地坪线、墙身轴线、轮廓线、屋面线。
②画被剖切的轮廓线,如地面、门窗洞口、楼面、屋面的轮廓线等。
2024版年度建筑工程制图与识图
题。
02
案例二
某办公楼空调通风图纸识读。分析该办公楼的空调通风系统组成，识别
图纸中的图形符号，了解空调设备的布局和管道连接方式，并评价其设
计合理性。
03
案例三
某工厂电气图纸识读。分析该工厂的电气系统组成，识别图纸中的图形
符号和标注，了解电气设备的布局和配线方式，并指出可能存在的安全
隐患。
22
Part
在长期实践中形成的、符合人们视觉 心理和读图习惯的约定俗成的画法。
如建筑、结构、给排水、电气等各专 业的制图标准，以及各地方、各企业 的补充规定和细则。
2024/2/3
5
制图工具与材料
绘图板
用于固定图纸，有木板、塑料板 等不同材质。
丁字尺
用于绘制水平线和垂直线，有木 质、塑料、金属等不同材质。
三角板
线条与比例
采用不同线型和比例表示 管道、设备、建筑物等。
标注与说明
对图纸中的设备、管道、 阀门等进行标注，并附加 必要的文字说明。
2024/2/3
20
设备图纸识读要点
了解设备系统组成
先了解整个设备系统的组成，包 括主要设备和辅助设备等。
查阅相关规范与资料
在识读过程中，需要查阅相关的 设计规范、施工验收规范等资料。
建筑工程制图与识图
2024/2/3
1
• 建筑工程制图基本概念 • 建筑工程图纸识读基础 • 建筑结构制图与识图 • 建筑设备制图与识图 • 建筑施工图制图与识图 • 建筑工程制图与识图实践应用
2024/2/3
目录
2
Part
01
建筑工程制图基本概念
2024/2/3
3
制图目的与意义
建筑施工图识读与绘制考核试卷
5.在建筑施工图中，__________用来表示承重墙。
6.建筑施工图的标题栏一般位于图纸的__________。
7.建筑剖面图中，楼板的厚度通常用__________线表示。
8.在建筑施工图中，__________视图用来表示建筑物的南北方向。
8.√
9.√
10.×
五、主观题（参考）
1.平面图主要展示建筑物的水平布局，包括房间大小、位置、墙壁、门窗等基本信息。
2.建筑剖面图显示建筑物垂直方向的内部结构，标注内容包括楼层高度、梁柱位置、材料厚度等。
3.选择比例尺需考虑图纸大小和细节复杂度，确保图纸清晰易读，常用的有1:100、1:50等。
4.确保尺寸标注一致性，需遵循统一的标准和格式，使用正确的比例尺，检查无误后再进行标注。
B.1:50
C.1:200
D.1:500
2.以下哪些工具属于建筑施工图绘制的必备工具？（）
A.直尺
B.圆规
C.三角板
D.计算器
3.在建筑施工图中，哪些线条可以用来表示墙体？（）
A.粗实线
B.细实线
C.点线
D.双线
4.以下哪些元素通常包含在建筑施工图的标题栏内？（）
A.图纸名称
B.图纸编号
C.比例尺
D.设计师签名
A.毫米（mm）
B.厘米（cm）
C.米（m）
D.英寸（in）
5.关于建筑施工图的标注，以下哪项是正确的？（）
A.所有尺寸都需要标注
B.只标注重要尺寸
C.只标注外部尺寸
D.标注尺寸应准确无误
6.以下哪个元素在建筑施工图中表示墙体？（）
A.粗实线
建筑施工图的绘制和识读—建筑平面图的绘制和识读
4.屋顶平面图 屋顶平面图是在房屋的上方，向下 作屋顶外形的水平投影而得到的投影图。
任务资讯
1.3.2 建筑平面图的分类和图示内容 建筑平面的图示内容主要有： 1.平面布局 表示房屋的平面形状； 2.定位轴线 确定房屋各承重构件； 3.尺寸标注 平面图中的尺寸分为外部尺寸和内部
尺寸两部分。 （1）外部尺寸 第一道尺寸用于表示门、窗洞口宽
度尺寸、定位尺寸、墙体的宽度尺寸，以及细小部分的 构造尺寸；第二道尺寸表示轴线之间的距离；第三道尺 寸表示外轮廓的总尺寸。
任务资讯
1.3.2 建筑平面图的分类和图示内容 建筑平面的图示内容主要有： 1.平面布局 表示房屋的平面形状； 2.定位轴线 确定房屋各承重构件； 3.尺寸标注 平面图中的尺寸分为外部尺寸和内部
2. 熟悉建筑工程的构造及建筑工程施工图的图示 内容。
能力目标
1.会正确绘制和识读符合国家标准的建筑工程施工 图。
任务3 建筑平面图的绘制与识读
任务载体
任务资讯
任任务务实实施施
巩巩固固练练习习
思考考练练习习
任务载体
新湖花园3号别墅建筑建筑工程施工图的绘制
任务资讯
1.3.1 建筑平面图的形成和作用 1.3.2 建筑平面图的分类和图示内容 1.3.3 建筑平面图的图例及规定画法
任务实施
1.3.4 建筑平面图的识读 1.3.5 建筑平面图的绘制方法和步骤
任务实施
1.3.4 建筑平面图的识读
任务实施
1.3.4 建筑平面图的识读
任务实施
1.3.4 建筑平面图的识读
任务资讯
1.3.1 建筑平面图的形成和作用 1.3.2 建筑平面图的分类和图示内容 1.3.3 建筑平面图的图例及规定画法
《建筑施工图识读与绘制》课件——项目四 组合体
建筑工程图识读与绘制
4.3组合体的读图
本知识点内容
1.读图的基本知识 2.读组合体视图的方法和步骤 3.根据组合体的两个视图补画第三视图
4.3.1 读图的基本知识
1 . 几个视图联系起来读 一般一个视图不能完全确定物体的形状。
有时两个视图相同也不能确定物体的形状。
2. 抓住特征视图
形状特征视图：反映物体形状特点的视图。
b) 画出四棱台开方槽后的水平投影
c) 画出四棱台开燕尾槽后的水平投影
d) 检查、加深
建筑工程图识读与绘制
4.4 组合体的尺寸标注
复习
注写尺寸要求: 正确、完整、清晰、合理。 尺寸的组成：尺寸界线、尺寸线、起止符号、尺寸数字
100
尺寸起止符号 一般为中粗斜短 线，长2~3mm ，与尺寸界线成 顺时针45°。半 径、直径、角度 弧长用箭头
① 平面
② 曲面
③ 曲面及其切平面
④孔
曲面
孔
曲面及其切平面 平面
4.3.2 读组合体视图的方法和步骤
1．形体分析法
从反映形状特征较明显的主视图入手，把较复杂的视图按 线框分解成为几个部分，即将组合体分解成几个基本形体，然后 运用投影规律找出各部分在其他视图中对应的投影，分别想像出 每一部分的形状，最后分析、判断各部分的相对位置关系，综合 想像出整体。这种读图方法称为形体分析法。
2. 抓住特征视图
位置特征视图：反映基本形体间相对位置关系的视图。
3. 弄清楚视图中“线”和“线框”的含义
(1)视图中的每一条线可能是以下要素的投影： ① 具有积聚性的平面或曲面 ② 面与面交线
③ 曲面的转向轮廓线
曲面的转向 轮廓线
面与面的交线
建筑施工图剖面图的识读与绘制
断
简称剖面图。它是假想用一铅垂
面 后
剖切面将房屋剖切开后，移去靠
的
近观察者的部分，作出剩下部分 的正投影图。
断面轮廓 为粗实线
1-1剖面图 1:100
可
见
轮
廓
为
投射方向
细 实
线
剖切平面
6.1.1 建筑剖面图的形成
二、建筑剖面图的作用
剖面图应绘出剖切面投影方向可见的建筑构造、构配件，并标 注必要的尺寸和标高等。
✓ 地面、楼面、屋顶的构造做法，可在建筑剖面图中用 多层构造引出线引出，按其多层构造的层次顺序，逐 层用文字说明，也可以在建筑施工设计说明中用文字 说明其构造做法，或在墙身节点详图中表示。
目 录/CONTENTS
6.3.1 识读要点 6.3.2 实例识读
建筑剖面图的识读要点
6.3.1 建筑剖面图的识读要点
6.3.2 案例识读——某巡检楼工程
二层 墙体
内部 装饰
门斗 空间
第二 道门
6
6.1.1 建筑剖面图的形成 6.1.2 建筑剖面图的图示内容
建筑剖面图的形成
6.1.1 建筑剖面图的形成
一、建筑剖面图的定义
建筑剖面图（Section plan），
般选用与建筑平面相同或较大一些的比例。
投射方向
剖切平面
3.300
3.180 2.400 0.900
-0.300
500
500
500
4500
C
1-1剖面图
+0.000
1200
BA
1:100
建筑剖面图的图示内容
6.1.2 建筑剖面图的图示内容
一、建筑剖面图的位置与数量
建筑施工图识读与绘制PPT课件
“78.85”为原地面标高 “77.85”为设计标高 “-0.50”为施工高度 “-”表示挖方（“+”表示填方）
“78.85”为原地面标高
“77.85”为设计标高
29
1.1 建筑工程施工图概述 方格网交叉点标高
“-0.50”为施工高度
1.1 建筑工程施工图概述
1.1.2 建筑工程施工图的分类 ❖ 建筑工程施工图按照专业分工的不同，可以分为 ❖（1）建筑施工图 简称建施，基本图纸包括：建筑总平面图、各层平
面图、各个立面图、必要的剖面图、建筑施工详图及施工说明书等。 ❖（2）结构施工图 简称结施，基本图纸包括：基础图、柱网布置图、
13
钢筋混凝土
14
多孔材料
15
纤维材料
16
泡沫塑料材料
1.1 建筑工程施工图概述
包括实心砖、多孔砖、砌块等砌体。断面较窄不易绘 出图例线时，可涂红
包括耐酸砖等砌体
指非承重砖砌体
包括铺地砖、马赛克、陶瓷锦砖、人造大理石等
包括与水泥、石灰等混合而成的材料 （1）本图例指能承重的混凝土及钢筋混凝土 （2）包括各种强度等级、骨料、添加剂的混凝土 （3）在剖面图上画出钢筋时，不画图例线 （4）断面图形小，不易画出图例线时，可涂黑 包括水泥珍珠岩、沥青珍珠岩、泡沫混凝土、非承重 加气混凝土、软木、蛭石制品等 包括矿棉、岩棉、玻璃棉、麻丝、木丝板、纤维板等
建筑施工图 识读与绘制
目录
1 知识1.1 建筑工程施工图概述 2 知识1.2 建筑施工图识读
1.1 建筑工程施工图概述
1.1 建筑工程施工图 概述
1.1 建筑工程施工图概述
1.1.1 建筑工程施工图的产生 ❖ 建筑施工图是为了满足建筑工程各项具体技术要求而由设计人员提供
《建筑施工图识读与绘制》课件——项目五 轴测图
正等测的轴向变形系数也相等，即： p=q=r=0.82 Z1
120º
120º
30º O1 30º
X1
Y1
120º
市级共享型教学资源库
画图时为了 方便，采用 p=q=r=1的 简化轴向变 形系数。
正投影图
轴向变形系数等于
轴向变形系数等于1
0.82所绘制的轴测图 所绘制的轴测图
变形系数简化后所画的轴测图，平行于坐标轴的尺寸都放 大了1.22倍，但这对表达形体的直观形象没影响。
叫做轴间角。
投影面
X Z
1
O
Z
Z
1
X
O
OY
Y
1
1
正轴测图
Z 投影面
1
O
X
1Y
1
1
斜轴测图
X
Y
轴间角
物体上 OX， OY， OZ
坐标轴
投X影1O面1Y上1，O1XX1，1OO1Z11Y，1,O1ZY11AO型1Z边1 、角轴柱测顶轴部纵筋构造
市级共享型教学资源库
二、轴测轴、轴间角和轴向伸缩系数
2）轴向伸缩系数 物体上平行于坐标轴的线段在轴测图上的长度与实际长度
5.1轴测投影基本知识
市级共享型教学资源库
第5章 轴测投影
1 轴测投影基本知识 2 正等轴测图
市级共享型教学资源库
5.1 轴测投影基本知识
三面正 投影图
这种图能准确地表达形体的表面形 状及相对位置，具有良好的度量性， 是工程上广泛使用的图示方法，其 缺点是缺乏立体感。
市级共享型教学资源库
5.1 轴测投影基本知识
用多面正投影图绘制图样．它可 以较完整地确切地表达出零件各部 分的形状，且作图方便，但这种图 样直观性差；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
11
§4－2 建筑总平面图
建筑总平面图
– 比例 – 图例 – 图线 – 标注（尺寸、标高、定位、指北针、风
向频率玫瑰图）
北 北
20
§4－3 建筑平面图
平面图的形成、图名和图示方法 建筑平面图的有关规定和要求 建筑平面图绘制方法与步骤
21
一、建筑平面图的形成
建筑平面图
假想用一水平面剖切平面，沿着房屋各层门、窗洞口处将房屋切开， 移去剖切平面以上部分，向下投影所作的水平剖面图，称为建筑平面图。
平面图是放线、砌筑墙体、安装门窗、作室内装修及编制预算、备料 等的基本依据。
建筑工程图的识读
22
二、平面图的图示内容及表示方法
相对标高
楼梯
卫生间
厨房
房间
定位轴线
此楼座北 朝南
建筑工程图的识读
标高零点
钢筋混凝土柱
门
窗
23
§4－3 建筑平面图
• 建筑平面图的有关规定和要求
➢ 比例 常用比例为 1:50、 1:100、 1:200
➢ 图线
被剖切到的墙、柱断面轮廓用粗实线(b)画出 未剖切到的可见轮廓线用中粗线(0.5b)画出 可见的细小构配件轮廓线、尺寸线等用细线(0.25b)画出
154.20
室内地坪标高
143.00
室外整平标高
15
§4－2 建筑总平面图
➢ 图例：
其他材料露天堆场 或露天作业场
散状材料露天堆场
公路桥
铁路桥
原有的道路
计划的道路
护
坡
烟
囱
实线为烟囱下部
直径,虚线为基础
16
§4－2 建筑总平面图
➢尺寸和标高
❖ 尺寸分为定形尺寸、定位尺寸、总尺寸。
❖ 单位：尺寸的单位除标高和建筑总平面图以 “m”
7
§4－1图纸实例及综述
• 建筑施工图的内容和用途
➢ 内容：表达建筑物的定位、内部布置、外部造型、细部
构造、内外装修以及一些固定设备、施工要求等的图样， 并且，它必须与结构、设备施工图取得一致。
➢ 用途：作为施工放线、砌筑基础及墙身、铺设楼板、屋
顶、楼梯、安装门窗、室内外装饰以及编制预算和施工组 织计划等的依据。
花坛 草坪 阔叶乔木
室外整平地坪 的绝对标高
应拆除的 建筑物
建筑工程图的识读
18
§4－2 建筑总平面图
➢ 示例
50 49 48 47
食堂 宿舍
教学楼 北
教学楼
11.00
宿舍 33.48
办公楼 46.20
18.37 11.50
车棚
总平面图 1:500
传达
45.60
19
§4－2 建筑总平面图
• 建筑总平面图的有关规定（国标） ➢ 图例：风向频率玫瑰图和指北针
• 设计标高：室内地坪设计标高±0.00,相当于绝对标高46.20m，室外 地坪标高为45.60m，室内外高差为0.60m。
• 施工用料：
– 基础：该办公楼采用墙下毛石条形基础，钢筋混凝土柱下采用钢筋混凝 土单独基础。
– 墙体：外墙为370mm，内墙为240mm。墙体用Mu10的机制红砖、 M7.5的砂浆砌筑。
3
§4－1图纸实例及综述
• 房屋的组成
工业建筑(厂房等)
房屋建筑的分类
农业建筑(谷仓、饲养场等) 居住建筑
民用建筑 公共建筑
房屋建筑的组成：
构成建筑物的主要部分:基础、墙或柱、楼(地)
面、楼梯、屋顶、门窗等组成，另外还有其它一
些配件和设施，如阳台、雨蓬、台阶等。
4
§4－1图纸实例及综述
• 房屋的组成 屋面
建筑施工图识读和绘制
1
*§4－1 图纸实例及综述 *§4－2 建筑总平面图的识读与绘制 *§4－3 建筑平面图的识读与绘制 *§4－4 建筑立面图的识读与绘制 *§4－5 建筑剖面图的识读与绘制 *§4－6 建筑详图的识读与绘制
2
§4－1图纸实例及综述
房屋的组成及其作用 房屋建筑施工图的内容 标准图与标准图集 建筑设计说明
➢ 建筑施工图一般包括：图纸目录、建筑设计说明、总
平面图、建筑平、立、剖面图、建筑详图及门窗表等。
8
§4－1图纸实例及综述
• 识图应注意的几个问题
1、掌握投影原理、熟悉房屋建筑的基本构造。 2、熟悉有关制图的国家标准。
《房屋建筑制图统一标准》（GB／T50001—2001） 《总图制图标准》（GB／T50103－2001） 《建筑制图标准》（GB／T50104－2001） 《建筑结构制图标准》（GB／T50105－2001）
3、看图时要先粗后细、先大后小、互相对照。 4、深入施工现场，对照图纸，观察实物。
9
§4－1图纸实例及综述
建筑设计说明
设计依据 建筑规模
主要内容有： 标高
装修做法 施工要求
10
§4－1图纸实设例计及综总述说明示例
• 设计依据： 本工程按某学校所提出的设计任务书进行方案设计。以 教学楼和传达室为放样依据，按总平面图所示的尺寸放样。
为单位以外，其余一律以“mm ”为单位。
❖ 标高：标注建筑物高度的一种尺寸形式
绝对标高 相对标高
37.15
45°3
+ 0.000
总平面图室外 整平标高符号
平面图上的 标高符号
立、剖面图 的标高符号
特殊情况
17
一、建筑总平面图
已有建筑
Байду номын сангаас
室内地坪的 绝对标高
新建房屋的底 层平面轮廓
计划建造 的房屋
房屋的层数
12
§4－2 设计总说明及建筑总平面图
建筑总平面图
➢ 内容：建筑总平面图是表明新建房屋基地所在 范围内的总体布置的图样，主要表达新建房屋 的位置和朝向，与原有建筑物的关系，周围道 路、绿化布置及地形地貌等内容。
➢ 用途：建筑总平面图是新建房屋定位、土方施 工以及绘制水、暖、电等管线总平面图和施工 总平面图的依据。
阁楼
屋面板
构造层
排水口 女儿墙 檐沟
踢脚
四层楼面
休息平台 栏板扶手
楼梯
三层楼面 窗台
二层楼面
楼板
底层地面
基础墙 大放脚
5
雨篷
勒脚
大门
散水 花台
台阶
散水
明沟 6
§4－1图纸实例及综述
• 房屋施工图的组成
建筑施工图
施工图
结构施工图 设备施工图
给排水施工图 采暖通风施工图 电气施工图
一套房屋施工图一般有：图纸目录、设计 总说明、建筑施工图、结构施工图、设备施工图等。
13
§4－2 建筑总平面图
• 建筑总平面图的有关规定（国标） ➢ 建筑总平面图常用比例：
1:500 1:1000 1:2000
14
§4－2 建筑总平面图
➢ 图例：
新设计的建筑物
右上角以点数或 数字表示层数
原有的建筑物
围墙及大门 实体性质的围墙
围墙及大门 通透性质的围墙
计划扩建的建筑 物或预留地
拆除的建筑物
