高层住宅外墙挂贴花岗岩施工方法
第24章-墙面干挂花岗岩施工方案

第24章-墙面干挂花岗岩施工方案
一、前言
墙面干挂花岗岩是一种常见的装饰材料,具有美观、耐久的特点,被广泛应用于建筑装饰领域。
本文将介绍墙面干挂花岗岩的施工方案,包括施工准备、施工工艺、质量控制等内容,以期为施工人员提供参考。
二、施工准备
1.确定施工图纸和设计要求,了解工程的建筑结构、墙面尺寸等信息。
2.进行材料准备,包括花岗岩板材、胶粘剂、角钢、膨胀螺栓等。
3.制定施工计划,明确施工流程、时间安排等。
三、施工工艺
1.对墙体进行清理,确保墙面平整、无灰尘、无油污。
2.根据设计要求确定花岗岩板材的布置方式,进行放线、定位。
3.在墙面上钻孔安装膨胀螺栓,固定角钢。
4.用胶粘剂涂抹在花岗岩板材背面,贴合到墙面,并用水平仪检查垂直
度。
5.重复以上步骤,直至所有板材细节部分安装完毕。
6.清洁施工现场,保持墙面整洁。
四、质量控制
1.检查墙面平整度、垂直度等,确保符合设计要求。
2.检查安装的花岗岩板材是否牢固,有无裂纹、缝隙等质量问题。
3.进行最终整体检查,确保施工质量达标。
五、施工安全
1.施工过程中要注意安全防护,佩戴好安全帽、手套等防护用具。
2.使用施工工具时要注意操作规范,防止发生意外伤害。
六、总结
墙面干挂花岗岩施工是一项技术较高的工程,需要施工人员熟练掌握施工工艺和质量控制方法,才能保证施工效果符合设计要求。
希望本文所介绍的施工方案能为相关从业人员提供参考,确保工程顺利进行。

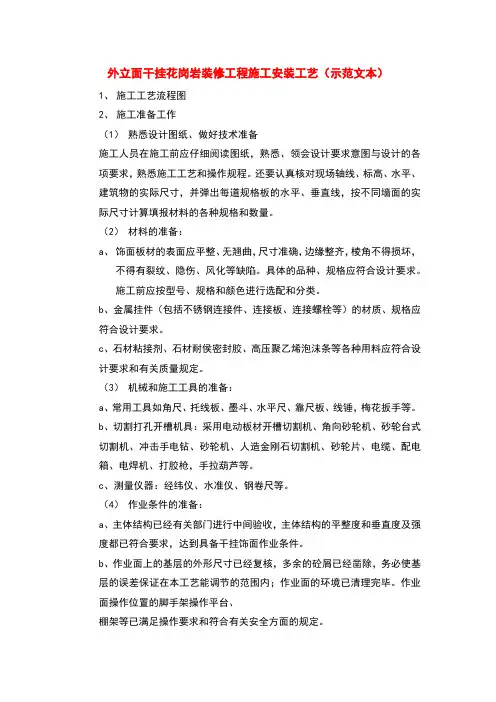

外立面干挂花岗岩装修工程施工安装工艺(示范文本)

外立面干挂花岗岩装修工程施工安装工艺(示范文本)1、施工工艺流程图2、施工准备工作(1)熟悉设计图纸、做好技术准备施工人员在施工前应仔细阅读图纸,熟悉、领会设计要求意图与设计的各项要求,熟悉施工工艺和操作规程。
还要认真核对现场轴线、标高、水平、建筑物的实际尺寸,并弹出每道规格板的水平、垂直线,按不同墙面的实际尺寸计算填报材料的各种规格和数量。
(2)材料的准备:a、饰面板材的表面应平整、无翘曲,尺寸准确,边缘整齐,棱角不得损坏,不得有裂纹、隐伤、风化等缺陷。
具体的品种、规格应符合设计要求。
施工前应按型号、规格和颜色进行选配和分类。
b、金属挂件(包括不锈钢连接件、连接板、连接螺栓等)的材质、规格应符合设计要求。
c、石材粘接剂、石材耐侯密封胶、高压聚乙烯泡沫条等各种用料应符合设计要求和有关质量规定。
(3)机械和施工工具的准备:a、常用工具如角尺、托线板、墨斗、水平尺、靠尺板、线锤,梅花扳手等。
b、切割打孔开槽机具:采用电动板材开槽切割机、角向砂轮机、砂轮台式切割机、冲击手电钻、砂轮机、人造金刚石切割机、砂轮片、电缆、配电箱、电焊机、打胶枪,手拉葫芦等。
c、测量仪器:经纬仪、水准仪、钢卷尺等。
(4)作业条件的准备:a、主体结构已经有关部门进行中间验收,主体结构的平整度和垂直度及强度都已符合要求,达到具备干挂饰面作业条件。
b、作业面上的基层的外形尺寸已经复核,多余的砼屑已经凿除,务必使基层的误差保证在本工艺能调节的范围内;作业面的环境已清理完毕。
作业面操作位置的脚手架操作平台、棚架等已满足操作要求和符合有关安全方面的规定。
c、施工现场的水、电源已满足施工的需求。
各种机具设备已备好。
3、干挂花岗岩具体施工工艺(1)按图纸在板侧编码,校核板材规格和基面尺寸,以及加工种类和要加工的边和线。
(2)按设计要求在板端面需切槽的位置,预先划线,集中切割。
切出一弧形凹槽,宽度为6mm ,槽深20mm。
具体尺寸详见设计图纸。
干挂花岗岩外墙施工方案

干挂花岗岩外墙施工方案1. 引言干挂花岗岩外墙装饰是一种常见的建筑外墙装饰方式,它不仅可以提供优美的外观效果,同时也能提升建筑的质感和价值。
本文将介绍干挂花岗岩外墙施工方案,包括准备工作、施工工艺和注意事项等内容。
2. 准备工作2.1 材料准备在进行干挂花岗岩外墙施工前,需要准备以下材料:•花岗岩板材:选择质量好、色泽均匀的花岗岩板材;•防水层材料:用于保护墙体不受雨水侵蚀的材料;•铝合金挂件:用于固定花岗岩板材的挂件;•胶粘剂:用于粘接花岗岩板材和防水层材料等;•打孔设备:用于在墙体上打孔安装挂件。
2.2 施工准备在进行施工前,需要进行以下准备工作:•清理墙体表面:清除墙体表面的灰尘、油污等杂质;•测量墙体尺寸:准确测量墙体尺寸,为花岗岩板材的加工和安装提供参考;•布置施工场地:清理施工场地并搭建搬运材料的临时设施;•制定施工计划:根据工程量和施工周期,制定合理的施工计划。
3. 施工工艺3.1 防水处理在进行干挂花岗岩外墙施工前,需要进行防水处理,确保墙体不受雨水侵蚀。
具体工艺如下:1.清理墙体表面并修补墙体裂缝;2.涂刷防水涂料,保证涂层均匀、牢固;3.等待防水涂料干燥,确保完全防水。
3.2 安装挂件在进行花岗岩板材安装前,需要先安装铝合金挂件。
具体工艺如下:1.根据花岗岩板材的尺寸和间距要求,在墙体上进行标示;2.使用打孔设备,在标示位置上打孔,注意不要损坏墙体结构;3.将铝合金挂件固定在墙体上,确保牢固可靠。
3.3 花岗岩板材安装花岗岩板材安装是整个施工工艺的核心部分。
具体工艺如下:1.预先将花岗岩板材进行加工,包括切割、打孔等;2.使用胶粘剂将花岗岩板材粘贴在挂件上,确保牢固可靠;3.对花岗岩板材进行调整和对齐,确保无任何缝隙;4.维持花岗岩板材的垂直、水平和平整;3.4 后续工作花岗岩板材安装完成后,需要进行以下后续工作:1.进行边角处理,确保边角平直光滑;2.检查花岗岩板材安装质量,进行必要的修复和调整;3.清理施工场地,确保周边环境整洁。
高层住宅外墙挂贴花岗岩施工方法

高层住宅外墙挂贴花岗岩施工方法关键信息项:1、施工材料要求2、施工工艺流程3、质量标准4、安全注意事项1、施工材料要求11 花岗岩板材规格尺寸应符合设计要求,长宽偏差不超过 1mm,厚度偏差不超过 2mm。
表面平整光滑,色泽均匀一致,无裂缝、缺棱掉角等缺陷。
吸水率应小于 08%。
12 挂件应选用不锈钢挂件,其规格、型号应符合设计要求。
挂件的强度和耐腐蚀性应符合相关标准。
13 粘结材料应选用专用的石材粘结剂,其性能应符合国家相关标准。
粘结剂的强度、耐久性、耐候性应满足施工要求。
14 密封材料应选用耐候性好的密封胶,如硅酮密封胶。
密封胶的颜色应与花岗岩板材相协调,且具有良好的粘结性和密封性。
2、施工工艺流程21 基层处理清理基层表面的灰尘、油污、杂物等。
对基层表面进行凿毛处理,增加粘结力。
检查基层的平整度和垂直度,偏差超过规定要求的应进行处理。
22 测量放线根据设计图纸,在基层表面弹出花岗岩板材的安装控制线。
控制线应准确、清晰,误差不得超过 2mm。
23 安装挂件在基层上钻孔,安装膨胀螺栓和挂件。
挂件的安装位置应准确,间距应符合设计要求。
24 石材试拼在正式安装前,应对花岗岩板材进行试拼,检查颜色、纹理、尺寸等是否协调一致。
试拼完成后,应按照编号顺序堆放整齐。
25 石材安装在花岗岩板材背面涂抹粘结剂,然后将板材安装在挂件上。
调整板材的位置和垂直度,使其符合安装控制线的要求。
板材安装应从下往上进行,每安装一层应进行平整度和垂直度的检查。
26 勾缝处理板材安装完成后,应及时进行勾缝处理。
勾缝应饱满、密实,不得有缝隙和空洞。
27 表面清理勾缝完成后,应及时清理板材表面的粘结剂和杂物。
用干净的湿布擦拭板材表面,使其保持清洁。
3、质量标准31 主控项目花岗岩板材的品种、规格、颜色、图案必须符合设计要求。
板材安装必须牢固,无歪斜、缺棱掉角和裂缝等缺陷。
粘结剂和密封胶的品种、性能应符合设计要求和国家现行标准的规定。

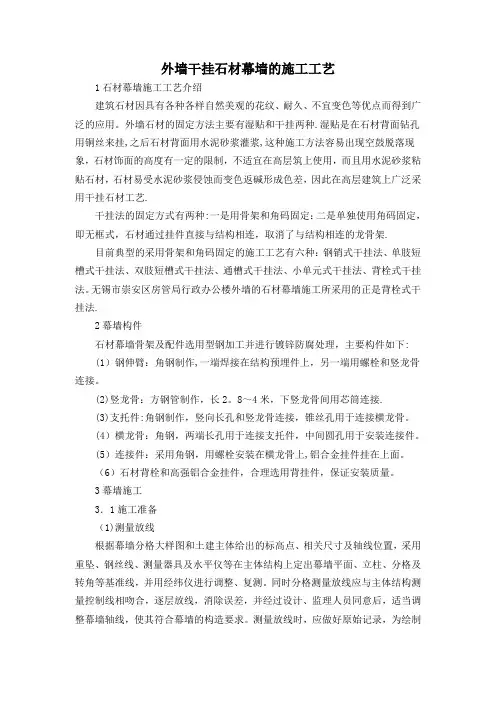

外墙干挂花岗岩石材幕墙的施工工艺方法

外墙干挂石材幕墙的施工工艺1石材幕墙施工工艺介绍建筑石材因具有各种各样自然美观的花纹、耐久、不宜变色等优点而得到广泛的应用。
外墙石材的固定方法主要有湿贴和干挂两种.湿贴是在石材背面钻孔用铜丝来挂,之后石材背面用水泥砂浆灌浆,这种施工方法容易出现空鼓脱落现象,石材饰面的高度有一定的限制,不适宜在高层筑上使用,而且用水泥砂浆粘贴石材,石材易受水泥砂浆侵蚀而变色返碱形成色差,因此在高层建筑上广泛采用干挂石材工艺.干挂法的固定方式有两种:一是用骨架和角码固定:二是单独使用角码固定,即无框式,石材通过挂件直接与结构相连,取消了与结构相连的龙骨架.目前典型的采用骨架和角码固定的施工工艺有六种:钢销式干挂法、单肢短槽式干挂法、双肢短槽式干挂法、通槽式干挂法、小单元式干挂法、背栓式干挂法。
无锡市崇安区房管局行政办公楼外墙的石材幕墙施工所采用的正是背栓式干挂法.2幕墙构件石材幕墙骨架及配件选用型钢加工并进行镀锌防腐处理,主要构件如下: (1)钢伸臂:角钢制作,一端焊接在结构预埋件上,另一端用螺栓和竖龙骨连接。
(2)竖龙骨:方钢管制作,长2。
8~4米,下竖龙骨间用芯筒连接.(3)支托件:角钢制作,竖向长孔和竖龙骨连接,锥丝孔用于连接横龙骨。
(4)横龙骨:角钢,两端长孔用于连接支托件,中间圆孔用于安装连接件。
(5)连接件:采用角钢,用螺栓安装在横龙骨上,铝合金挂件挂在上面。
(6)石材背栓和高强铝合金挂件,合理选用背挂件,保证安装质量。
3幕墙施工3.1施工准备(1)测量放线根据幕墙分格大样图和土建主体给出的标高点、相关尺寸及轴线位置,采用重坠、钢丝线、测量器具及水平仪等在主体结构上定出幕墙平面、立柱、分格及转角等基准线,并用经纬仪进行调整、复测。
同时分格测量放线应与主体结构测量控制线相吻合,逐层放线,消除误差,并经过设计、监理人员同意后,适当调整幕墙轴线,使其符合幕墙的构造要求。
测量放线时,应做好原始记录,为绘制工程二次排板图提供可靠依据。
外墙干挂花岗石施工技术方案

外墙干挂花岗石施工技术方案一、概述外墙干挂花岗石是目前常用的一种装饰材料,具有美观、防火、气密等特点,适用于高档住宅、商场、办公楼等建筑物的立面装饰。
本文将介绍干挂花岗石的施工技术方案。
二、施工流程1、准备工作在施工前需要对墙体进行检查,保证墙体的平整度和垂直度,以确保干挂花岗石的安装质量。
同时需要对工具进行检查,保证施工过程中的安全。
2、基础处理处理好施工基层,根据需要进行隔离膜、水泥砂浆等底层处理,并将加强砖与基层进行连接稳定,以保证后续安装的平整度和稳定度。
3、开槽安装挂件根据设计要求和标高要求,在干挂花岗石的安装部位进行开槽,并根据要求进行固定防锈、抗震支撑和挂件等安装。
4、定位检查在挂好所有挂件后,需要进行定位检查,根据需要进行基准面、端平面、局部水平等检查以确保挂件安装的位置正确。
5、安装石材根据定位检查要求,先安装下方的花岗石,然后按照花岗石的图案进行石材的安装,并用橡皮锤将其敲实,确保其与挂件紧密结合。
6、封胶在花岗石与墙体的缝隙中注入密封胶,以确保花岗石的安装的平整度和稳定度。
7、施工完工在安装完所有的花岗石后,需要对其进行审核并组织验收,以确保其安装质量达到要求。
三、施工注意事项1、安装工具及设备要符合安全标准,确保施工过程中的危险系数降到最低。
2、施工过程中必须要保持严谨细致的态度,一步步照着技术方案去执行,避免出现疏漏导致施工质量下降。
3、施工过程中,要随时注意墙体的变化情况,保证干挂花岗石的安装风险最小化。
4、施工过程中,要注意防水和防火措施的落实,保障建筑物的安全性。
5、随时做好施工现场的尘土管理,保持施工现场干净整洁。
四、施工材料1、干挂花岗石干挂花岗石质坚硬、装饰效果好,产品种类多、颜色丰富,安装便捷。
2、挂件挂件是进行干挂花岗石安装的关键部件,其材料以不锈钢等腐蚀性小的软强材料为主。
3、密封胶干挂花岗石与墙体之间的间隙会在安装时产生,这就需要使用一些特殊的密封胶来进行密封,常用的密封胶主要是硅酮胶、聚氨酯胶等。
挂贴花岗岩墙面施工工艺

挂贴花岗岩墙面施工工艺嘿,朋友!咱今天就来好好聊聊挂贴花岗岩墙面这档子事儿。
您想想,那漂亮的花岗岩墙面,平整光滑,纹理独特,往那一立,多有面子!可这好看的背后,施工工艺那可是有讲究的。
首先得把墙面给拾掇干净喽,就像咱出门得把脸洗干净一样。
要是墙面不干净,那后续的活儿可就麻烦大啦!这时候,就得把墙面上的灰尘、油污啥的都清理掉,有裂缝的地方也得补好,不然这墙面就像长了麻子的脸,能好看吗?然后就是测量放线,这就好比给墙面量身定制衣服,尺寸可得量准喽!要根据设计图纸,在墙面上标出水平线和垂直线,确定花岗岩板的位置和大小。
要是量错了,那板子挂上去不是歪了就是斜了,多闹心呐!接下来就是埋件安装啦。
这埋件就像是房子的根基,得稳稳当当的。
选用合适的埋件,用膨胀螺栓把它们固定在墙面上,一定要牢固,不然以后出了问题,那可就不是小事儿!再然后呢,就是龙骨安装。
这龙骨就像是人的骨架,支撑着整个墙面。
得把龙骨安装得横平竖直,间距均匀,这样才能保证花岗岩板挂上去稳稳当当的。
等到龙骨装好了,就该给花岗岩板钻孔开槽啦。
这可不能马虎,孔和槽的位置、大小都得恰到好处,不然板子挂不上去或者挂上去不结实,那可就糟糕啦!之后就是板材安装。
把调配好的胶粘剂涂在板子背面和墙面上,然后小心翼翼地把板子挂上去,调整好位置和垂直度。
这过程就像搭积木,得一块一块仔细地搭好。
安装完板材,还得进行勾缝处理。
把缝里的杂物清理干净,然后用专门的勾缝剂把缝填满、抹平。
这勾缝就像是给墙面化妆,得让缝看起来美观自然。
最后,可别忘了对墙面进行清洁和养护。
把墙面擦得干干净净的,让花岗岩板焕发出迷人的光彩。
然后做好养护,让墙面更加坚固耐用。
您瞧瞧,这挂贴花岗岩墙面的工艺,每一步都不能马虎。
要是哪一步出了差错,这墙面可就毁啦!所以啊,施工的时候可得瞪大了眼睛,仔仔细细地把活儿干好,这样才能有一面漂亮又耐用的花岗岩墙面!怎么样,您明白了不?。
外墙干挂花岗岩施工方案

外墙干挂花岗岩施工方案一、施工前准备施工前,要对施工人员进行全面的技术培训,确保他们熟悉干挂花岗岩的施工流程和注意事项。
同时,要检查施工现场的设备、工具是否齐全,并对施工材料进行验收,确保质量符合要求。
1.材料准备:包括花岗岩板材、干挂件、密封胶、膨胀螺栓等。
2.设备准备:包括切割机、电钻、扳手、螺丝刀、水平尺等。
3.技术准备:了解施工图纸,掌握施工流程,明确施工要求。
二、施工流程1.测量放线在施工前,要对建筑物外墙进行测量,确定干挂花岗岩的安装位置。
根据设计图纸,在墙面上弹出垂直和水平的墨线,作为施工的基准线。
2.预埋件安装在测量放线的基础上,按照图纸要求,将预埋件焊接在主体结构上。
预埋件的位置要准确,焊接要牢固。
3.花岗岩板材加工根据设计要求,对花岗岩板材进行切割、打磨,确保尺寸准确,表面光滑。
切割时要保证板材边缘垂直,无崩边现象。
4.干挂件安装5.密封胶施工在干挂件安装完成后,用密封胶将花岗岩板材与预埋件之间的缝隙填充饱满,确保密封性能。
6.清洁验收施工完成后,对墙面进行清洁,确保表面干净整洁。
同时,对施工质量进行验收,发现问题及时整改。
三、施工注意事项1.施工过程中,要注意安全防护,佩戴好安全帽、手套等防护用品。
2.严禁在施工现场吸烟、饮酒,确保施工现场的安全。
3.施工过程中,要遵守施工纪律,不得随意乱扔垃圾,保持施工现场的整洁。
4.对施工材料要进行严格验收,确保质量符合要求。
5.施工时要遵循“先施工后验收”的原则,每一步施工都要经过验收合格后方可进行下一步施工。
四、施工质量控制1.材料质量控制:对施工材料进行严格验收,确保质量符合要求。
2.施工工艺控制:严格按照施工流程进行操作,确保施工质量。
3.施工环境控制:保持施工现场的整洁,确保施工环境的良好。
4.验收控制:对施工质量进行验收,确保每一步施工都符合质量要求。
五、施工进度安排根据工程量、施工难度和人员配置,合理制定施工进度计划,确保工程按时完成。
外墙干挂花岗岩施工方案

外墙干挂花岗岩施工方案一、材料要求1、石材根据设计要求,确定石材的品种颜色、花纹和尺寸规格,并严格控制,检查其强度,吸水率等性能。
2、膨胀螺栓,连接铁件,连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需的连接件的质量,必须符合要求。
合成树脂胶粘剂:用于粘贴石材背面的柔性背衬材料,要求具有防水和耐老化性能。
3、嵌缝膏:用于嵌填石材接缝。
4、角铁L50*50、L60*60(冷镀)。
5、扁铁—50*5*200(冷镀)、扁铁—50*50*5、膨胀螺丝100*12㎜、穿墙螺栓12*250㎜、挂件50*70*5、云石胶。
二、主要机具台钻、无齿切割锯、冲击钻、手枪钻、卷尺、靠尺、力矩扳手、开口扳手、嵌缝枪、专用手推车、长卷尺、盒尺、锤子、各种形状的钢凿子、铝制水平尺、方尺、多用刀、剪子、勾缝溜子、铅丝、弹线用的粉线包、墨斗、小白线、笤帚、铁锹、开刀、灰槽、灰桶、工具袋、手套、红铅笔等。
三、作业条件1、检查石材的质量及各方性能是否符合设计要求。
2、搭架子处理结构基层,并作好隐预检记录,合格后方可进行安装工序。
3、水电及设备、墙上预留预埋件已安装完。
垂直运输机具均事先准备好。
4、外门窗已安装完毕,安装质量符合要求。
5、对施工人员进行技术交底时,应强调技术措施、质量要求和成品保护,尤其是架子拆除时,不得碰撞已完成的成品。
四、操作工艺1、工艺流程清理墙面→搭钢管架子→打好水平线、垂直线,放架子线→角铁刷防锈漆→角铁打双孔→电锤在墙面上打孔固定膨胀螺栓→立竖龙骨焊接在扁铁上→打好角铁水平点→横龙骨角铁按水平点焊接在竖龙骨上→上螺丝扣挂件→钢卷尺量好挂件距离,按规格在石材上切口子→先安装上是否与挂件相合→卸下用调好的云石胶灌在切口内重新安装→吊线锤吊垂直度和水平度,水平线相和后将花岗岩固定在挂件上→清理花岗岩、补缝。
2、工地收货:由专人负责,发现有质量问题,及时处理,并负责现场的石材堆放。
3、石材准备:用比色法对石材的颜色进行挑选分类,安装在同一面的石材颜色应一致,按设计图纸及分块顺序将石材编号。
外墙干挂花岗岩石材幕墙的施工工艺

外墙干挂花岗岩石材幕墙的施工工艺1、验收石材:验收石材要专人负责管理,要按设计要求认真检查石材规格、型号是否正确,与料单是否相符,如发现颜色明显不一致的要单独码放,以便退还厂家。
2、搭设脚手架:采用钢管扣件搭设双排脚手架,要求立杆距墙面净距不小于500mm,短横杆距墙面净距不小于300mm,架体与主体结构连接锚固牢固,架子上下满铺跳板,外侧设置安全防护网。
3、测量放线:先将要干挂石材的墙面、柱面、门窗套用特制大线坠或经纬仪从上至下找出垂直。
同时应该考虑石材厚度及石材内皮距结构表面的间距,一般以60~80mm 为宜。
根据石材的高度用水准仪测定水平线并标注在墙上,一般板缝为6~10mm。
弹线要从外墙饰面中心向两侧及上下分格,误差要匀开。
4、钻孔开槽:安装石板前先测量准确位置,然后再进行钻孔开槽,对于钢筋混凝土或砖墙面,先在石板的两端距孔中心80~100mm 处开槽钻孔,孔深20~25mm,然后在墙面相对于石板开槽钻孔的位置钻直径8~10mm 的孔,将不锈钢膨胀螺栓一端插入孔中固定,另一端挂好锚固件。
对于钢筋混凝土柱梁,由于构件配筋率高,钢筋面积较大,在有些部位很难钻孔开槽,在测量弹线时,应该先在柱或墙面上躲开钢筋位置,准确标出钻孔位置,待钻孔及固定好膨胀螺栓锚固件后,再在石板的相应位置钻孔开槽。
5、底层石板安装:安装底层石板,应根据固定的墙面上的不锈钢锚固件位置进行安装,具体操作是将石板孔槽和锚固件固定销对位安装好,利用锚固件的长方形螺栓孔,调节石板的平整,及方尺找阴阳角方正,拉通线找石板上口平直,然后用锚固件将石板固定牢固,将用嵌固胶将锚固件填堵固定。
6、上行石板安装:先往下一行石板的插销孔内注入嵌固胶,擦净残余胶液后,将上行石板按照安装底石板的操作方法就位。
检查安装质量,符合设计及规范要求后进行固定。
对于檐口等石板上边不易固定的部位,可用同样方法对石板的两侧进行固定。
7、密封填缝:待石板挂贴完毕,进行表面清洁和清除缝隙中的灰尘,先用直径8~10mm的泡沫塑料条填板内侧,留5~6mm 深缝,在缝两侧的石板上,靠缝粘贴10~15mm 宽塑料胶带,以防打胶嵌缝时污染板面,然后用打胶枪填满封胶,若密封胶污染板面,必须立即擦净。
花岗岩挂贴施工方案

花岗岩挂贴施工方案1、基层处理清除表面灰砂、污垢和油渍,基层为混凝土墙板,应凿毛并剔凿凸出部分。
2、钻孔剔槽(1)用手电钻打眼,每块花岗石板上下两个面各打不少于两个眼,孔径为φ5mm,深度为12mm,孔位板宽两端的四分之一处,钻孔中心与花岗石背面的距离以8mm为宜,打眼应钉木架,使钻头直对板材上端面。
(2)钻孔后用合金钢扁凿,把朝花岗石背面的孔壁轻轻地剔一道剔,深5mm,连同孔眼形成鼻眼状,以备埋卧钢丝之用。
3、穿铜线铜线直径宜用1。
5mm以上,预先把铜丝剪成长20mm左右,铜丝的一端伸入孔底,并用铅皮固定牢,将铜丝顺差孔槽并卧入槽内,使花岗石板上下端面没有铜丝突出,从而使相邻花岗石板接缝严密.4、扎钢筋网(1)柱面镶贴花岗石一般在基体表面绑扎钢筋网,墙面镶贴花岗石可以使墙面预埋筋为支架绑扎钢筋,也可以在墙面凿洞(洞深不大于70mm)嵌木楔,锚固花岗石。
(2)钢筋网宜用由φ6mm-φ8mm的线材,横向钢筋为绑扎花岗石用,第一道筋横绑在地面以上100mm处,用作绑扎第一层花岗石板的下口固定铜丝,第二道横筋绑在第一层花岗石板上口低20-30mm处,用来固定其上口铜丝,往上横筋间距与花岗石板的高度相同。
5、弹线用线锤从上至下在花岗石墙面、柱面和门窗套找出垂直线,应考虑花岗石板厚度,灌注砂浆的空隙,以及钢筋网所占的尺寸,一般花岗石外皮与结构面的距离,以50mm为宜,找出垂直线后,在地面上,顺墙(柱)弹出花岗石板外廓尺寸线,此线即为第一层花岗石板的基础线(石板外皮线)。
排列石板时必须考虑石板的实际尺寸和缝隙。
6、镶贴花岗石(1)在花岗石的背面,用1:1水泥砂浆(体积比)细搭毛,使背面粗糙,以使粘结牢固,在1:1水泥耗资中掺入水泥重量5%的107胶。
(2)花岗石从下往上镶贴,墙面一般从边角开始,也可以从中间开始,柱面一般从正面开始,按顺时钟方向镶贴,按号取花岗石、舒直铜线,将其就位。
上口外仰,右手伸入花岗石板背面,把下口铜丝绑扎在横筋上.不可绑得太紧,应留余量,将铜丝和横筋栓牢即可.把花岗石板竖起,绑上口铜线,并角木楔子垫稳,用靠尺板检查调整木楔子,栓紧铜线.(3)第一层花岗石板,镶贴完毕后,用直尺找垂直水平尺找平整,方尺找阴阳角,使缝隙均匀,上口平直,阴阻角方正,表面平整,然后灌浆,再镶贴一层花岗石板。
外墙干挂花岗岩饰面工程施工流程

外墙挂板施工方案一、施工前准备工作1.1施工班组应由专业技术人员组成,具备相关施工经验和技能。
1.2施工前,需确认外墙挂板的设计图纸和尺寸规格,确保施工的准确性。
1.3施工前,需对外墙进行彻底清洁,确保安装表面的平整度和附着力。
1.4施工前,需查验外墙的结构、强度和可靠性,确保挂板的安全性能。
1.5施工前,必须配备适当的安全设备和个人防护用品,确保施工人员的安全。
二、施工工艺及步骤2.1定位设置:根据设计图纸,按照位置和尺寸规格,使用激光水平仪或传统的水平仪进行定位标高,并在墙面上做好标记。
2.2安装挂板框架:根据定位标记,使用膨胀螺栓或化学锚栓将挂板框架固定在外墙上。
框架安装必须确保垂直度和水平度的准确性。
2.3铺设挂板:根据挂板的尺寸规格,将挂角固定在挂板框架上,并使用专用锁紧螺钉将挂板固定在挂角上。
2.4接缝处理:挂板的接缝部分应进行处理,采用填缝剂或专用的挤出胶进行填充,确保接缝紧密无漏。
2.5挂板表面处理:挂板表面可进行刷涂处理或喷涂处理,确保挂板的美观效果和防腐性能。
2.6清理整理:施工完成后,需对施工现场进行清理整理,确保外墙挂板的完整性和清洁度。
三、施工注意事项3.1施工过程中,必须严格遵守安全操作规范,确保施工人员的人身安全和财产安全。
3.2施工过程中,应根据天气情况灵活调整施工计划,避免雨雪等恶劣天气对施工质量的影响。
3.3施工过程中,需严格按照施工图纸和尺寸规格进行施工,确保外墙挂板的准确性和一致性。
3.4施工过程中,必须进行质量把关,及时发现和处理施工中出现的问题,确保施工质量的合格性。
3.5施工完成后,应定期对外墙挂板进行维护和保养,延长挂板的使用寿命和美观效果。
四、施工质量验收4.1挂板的平整度:使用平直尺或水平仪对挂板进行测量,确保挂板的平整度符合设计要求。
4.2挂板的附着力:使用力学试验仪器对挂板进行抗剪强度测试,确保挂板与墙面间的粘结牢固。
4.3挂板的外观质量:视觉检查挂板的表面是否平整、色泽是否一致,是否有明显的破损和脱落。
白花岗岩石材外墙干挂施工工艺及施工方法

白花岗岩石材外墙干挂施工工艺及施工方法白花岗岩石材作为一种常见的建筑外墙装饰材料,广泛应用于高档建筑物的外墙装饰上。
其高硬度、耐风蚀、耐酸碱等特性,使其能够在户外环境下长时间保持美观和优良的物理性能。
下面将对白花岗岩石材外墙干挂施工工艺及施工方法进行详细介绍。
一、工程准备1.按照设计图纸、施工方案和承包单位要求核实清楚施工所需白花岗岩石材的种类、规格和数量,以及加工后的板件尺寸。
2.检查墙体结构是否达到干挂石材的要求,如有问题需要进行处理。
3.搭建施工框架,包括竖杆、横杆、脚手架等。
二、表面处理1.清理墙体表面,确保没有粉尘、油污等杂物。
2.检查墙体表面的平整度和垂直度,做好修整工作。
三、基层处理1.基层表面防水处理,施工前进行防潮处理。
2.基层墙体需找平,如有裂缝需要修补。
四、干挂石材预验收1.对石材进行检查验收,杂质、裂纹等问题施工前需提前报告,并按要求进行处理。
五、石材加工1.根据设计图纸和规格要求,进行石材的割切、打磨、镶嵌等加工处理。
2.进行石材的防护,涂刷防污剂、防水剂等。
六、施工准备1.根据设计要求和图纸,确定石材的安装位置和排列顺序。
2.安装挂爬架,固定横杆,等待安装石材。
七、石材安装1.钢构件固定:使用螺栓等固定钢构件,并确保其位置准确。
2.横杆安装:根据设计要求,将横杆固定在钢构件上。
3.石材安装:使用专用的石材胶进行石材的粘贴。
4.石材调整和定位:挑选安装石材时,保证石材的平整和垂直度,并使用调整垫调整。
调整时使用吊装工具,确保安全。
5.石材固定:使用特制的石材插销进行固定。
八、细部处理1.门窗、角部等细部位置的处理,根据设计要求进行。
九、防水处理1.对干挂石材墙体进行防水处理,采用专门的防水涂料或者防水膜进行涂刷。
十、验收和保养1.完成施工后,进行验收。
2.进行保养,使用不含酸或碱的中性清洁剂进行清洁,定期进行检查。
总结:白花岗岩石材干挂施工是一项复杂而精细的工程,需要从设计阶段就要充分考虑施工工艺,严格按照施工要求进行操作,保证施工质量。
挂贴花岗岩板施工方案及技术措施

挂贴花岗岩板施工方案及技术措施一、施工前的准备工作1.确认挂贴花岗岩板的规格及颜色,并按照设计图纸和工程要求进行购买。
2.对建筑外墙进行清理和基层的处理,确保墙体平整、干净,无尘、无油脂等杂质。
3.准备好所需的施工工具和材料,包括挂具、固定件、粘胶剂、防水材料等。
二、花岗岩板的挂设方法1.根据设计要求和图纸,确定花岗岩板的尺寸和位置,做好定位和标示。
2.使用专用的花岗岩板挂具,将挂具固定在墙体上,并做好水平和垂直的调整。
3.用专用的胶水或粘胶剂将花岗岩板与挂具粘贴在一起,并用力按压,确保牢固粘贴。
4.确保花岗岩板之间的缝隙均匀,并使用专用填缝胶进行填充。
三、花岗岩板的固定方式1.挂贴花岗岩板的边缘部分和拐角处需要进行后固定,使用专用的固定件进行固定。
2.在花岗岩板的正面和背面进行固定装置的加固,提高整个系统的抗风能力。
四、防水处理1.在花岗岩板与墙体之间进行必要的防水处理,使用防水材料填充缝隙和接缝,并确保完全密封。
2.防水层需要具备良好的拉伸和弹性,以适应花岗岩板的热胀冷缩和外力变形。
五、施工安全措施1.在施工现场设置安全警示标志,设置安全围栏,确保工作区域的安全。
2.施工人员必须佩戴适当的个人防护装备,如安全帽、防护手套、护目镜等。
3.对挂装设备和施工材料进行安全检查,确保其合格并具备安全性能。
4.定期检查施工现场的安全情况,及时处理安全隐患。
六、施工质量要求1.花岗岩板的表面应平整、光洁,无裂缝、砂眼等缺陷。
2.花岗岩板之间的接缝和填缝胶应均匀、紧密,无漏胶、渗胶现象。
3.完成施工后,对花岗岩板进行清理,清除施工过程中的污渍和残留物。
4.经过施工的墙体应平整、整齐,没有高低差和推北问题。
以上是挂贴花岗岩板的施工方案及技术措施,通过严格按照以上步骤进行施工,能够确保花岗岩板的牢固、平整和美观,提高外墙的抗风能力和防水效果。
施工过程中,一定要遵守相关的安全规定,并进行质量检验,确保施工质量和人员安全。
外立面墙干挂花岗石施工工艺

外立面墙干挂花岗石施工工艺一、施工准备1. 材料准备:根据施工图纸和工程量清单,提前预订所需花岗石品种、规格及数量,并确保材料符合国家及行业标准。
同时,准备配套的钢材、焊接材料、胶水、清洁剂等辅助材料。
2. 主要设备:准备外立面墙干挂花岗石施工所需的工具,如卷尺、电钻、榔头、螺丝刀、扳手、焊接设备、吊篮等。
同时,确保运输车辆及人员安全。
3. 作业条件:确保施工现场道路畅通,具备施工所需的水、电等基础设施。
对施工人员进行安全教育和技能培训,确保施工顺利进行。
二、工艺流程施工准备→基层处理→弹线定位→钢材焊接→花岗石安装→胶水施工→清理收尾→质量验收三、施工工艺1. 基层处理:对外立面墙的基层进行清理,去除浮尘、油污等杂物。
确保基层平整、牢固。
2. 弹线定位:根据设计图纸,使用水平尺和垂直线挂锤在基层上弹出基准线,确保花岗石的安装位置准确。
3. 钢材焊接:按照设计要求进行钢材焊接,确保焊接牢固、无缺陷。
对焊接部位进行防锈处理。
4. 花岗石安装:将花岗石放置在预定位置,调整至合适的角度和位置。
使用螺丝将花岗石固定在钢材上,螺丝间距符合规范要求。
5. 胶水施工:在花岗石与基层之间涂抹胶水,胶水施工应均匀、无遗漏。
根据花岗石材质和基层情况选择合适的胶水。
四、质量标准1. 主控项目:(1)花岗石品种、规格应符合设计要求。
(2)花岗石安装应平整、牢固,缝隙均匀。
(3)钢材焊接应牢固、无缺陷。
(4)胶水施工应均匀、无遗漏。
2. 一般项目:(1)外立面墙表面应清洁,无污渍、划痕等。
(2)施工现场应保持清洁,及时清理废弃物料。
五、成品保护1. 完成施工后,对外立面墙表面进行清理,避免污染。
2. 在施工过程中,注意保护已完成的外立面墙部位,避免碰撞、划伤。
3. 定期对外立面墙进行检查,发现问题及时处理,确保工程质量。
4. 对施工人员进行成品保护教育,提高成品保护意识。
高层住宅外墙挂贴花岗岩施工方法标准范本

编号: QC/RE-KA3746In the collective, in order to make all behaviors have rules and regulations, all people abide by the unified norms, so that each group can play the highest role and create the maximum value.(管理规范示范文本)编订: ________________________审批: ________________________工作单位: ________________________使用指南:本管理规范文件适合在集体中为使所有行为都有章可偱,所有人都共同遵守统一的规范,最终创造高效公平公开的的环境,使每个小组发挥的作用最高值与创造的价值最大化。
文件可用 word 任意修改,可根据自己的情况编辑。
高层住宅外墙挂贴花岗岩施工方法一、施工工艺流程清理基层----定位、弹线----选材、预拼、编号----锚固件连接----钻孔、剔槽穿铜丝----花岗岩安装----缝隙处理。
二、具体施工方法1、干挂花岗岩前,先备好相应的施工机具,包括:板块切割机、冲击电钻、金刚石割刀、水平尺、直角尺、靠尺、墨斗、木锤、尼龙线等;同时备好面板材料、金属丝、胶合剂等。
2、清理基层的灰尘和浮物,表面凹凸部位剔补平整。
3、按图纸要求和实际形体部位几何尺寸,根据板材的实际尺寸,弹出水平线和垂直线、找方正。
4、板材必须经过认真选择,按规格、品种、颜色、纹理图案逐块量度其几何尺寸,严格选用。
对经过选择的板材,按其天然花纹、图案进行预排后编号,使其整体花纹协调、图案自然。
5、板材与基体间均用锚固件连接。
板材与基体的连接锚固应采用镀锌或不锈钢锚固件。
6、在板块的上、下、侧面用电钻打孔,孔径 5mm ,深约 20mm。
孔的位置应在板厚中心。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
高层住宅外墙挂贴花岗岩施工方法
高层住宅外墙挂贴花岗岩施工方法
一、施工工艺流程
清理基层----定位、弹线----选材、预拼、编号----锚固件连接----钻孔、剔槽穿铜丝----花岗岩安装----缝隙处理。
二、具体施工方法
1、干挂花岗岩前,先备好相应的施工机具,包括:板块切割机、冲击电钻、金刚石割刀、水平尺、直角尺、靠尺、墨斗、木锤、尼龙线等;同时备好面板材料、金属丝、胶合剂等。
2、清理基层的灰尘和浮物,表面凹凸部位剔补平整。
3、按图纸要求和实际形体部位几何尺寸,根据板材的实际尺寸,弹出水平线和垂直线、找方正。
4、板材必须经过认真选择,按规格、品种、颜色、纹理图案逐块量度其几何尺寸,严格选用。
对经过选择的板材,按其天然花纹、图案进行预排后编号,使其整体花纹协调、图案自然。
5、板材与基体间均用锚固件连接。
板材与基体的连接锚固应采用镀锌或不锈钢锚固件。
6、在板块的上、下、侧面用电钻打孔,孔径5mm,深约20mm。
孔的位置应在板厚中心。
每块板的上下边均不得少于两个孔。
孔的形式由锚固方法决定,可钻成牛鼻孔或斜孔。
7、将长约200mm的铜丝的一端插到孔底并用铅皮固定牢固,然后顺槽弯曲卧入槽内,不得突出板的端面,以使相邻板的接缝严密。
8、安装板块。
安装前应找好水平线和垂直线。
先在基体下面两端找水平基准线,找平后拉横线。
安装时先装中间或角部的板材,依次向中间或两侧排板,用连接件(扣挂件)将板块连接在锚固件上。
板的内侧与基体间的距离以30mm左右为宜。
9、板块靠位后用托线板靠平,用水平尺校正,阴阳角用方尺找方。
以活动木楔调整缝宽后,用胶合剂做永久固定。
10、板块安装完毕,清除所有余痕,用湿布擦洗干净,并按板材颜色调制色浆嵌缝,边嵌边擦干净,使缝隙密实、干净,颜色一致。
擦缝时必须防止色浆污染板面。
感谢您的阅读!。
