初中物理电路动态分析专题

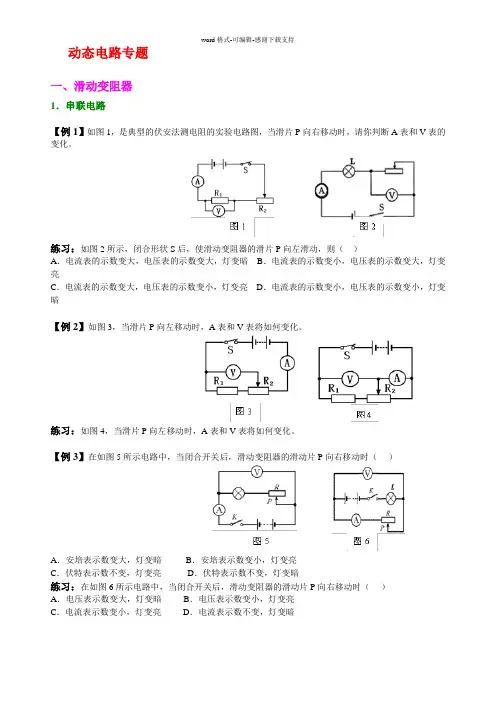

动态电路专题一、滑动变阻器1．串联电路【例1】如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。

练习：如图2所示，闭合形状S后，使滑动变阻器的滑片P向左滑动，则（）A．电流表的示数变大，电压表的示数变大，灯变暗B．电流表的示数变小，电压表的示数变大，灯变亮C．电流表的示数变大，电压表的示数变小，灯变亮D．电流表的示数变小，电压表的示数变小，灯变暗【例2】如图3，当滑片P向左移动时，A表和V表将如何变化。

练习：如图4，当滑片P向左移动时，A表和V表将如何变化。

【例3】在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A．安培表示数变大，灯变暗B．安培表示数变小，灯变亮C．伏特表示数不变，灯变亮D．伏特表示数不变，灯变暗练习：在如图6所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A．电压表示数变大，灯变暗B．电压表示数变小，灯变亮C．电流表示数变小，灯变亮D．电流表示数不变，灯变暗2．并联电路【例4】如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？练习：如图8，当滑片P向右移动时，A1表、A2表和V表将如何变化？二、开关的断开或闭合1．串联电路【例5】在如图9所示的电路中，将开关K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。

练习：在如图10所示的电路中，当开关K断开时，电阻R1与R2是_______联的。

开关K闭合时，电压表的示数将________（选填“变小”、“不变”或“变大”）。

2．并联电路【例6】在图11中，灯泡L1和灯泡L2是______联连接的。

当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。

练习：在图12所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0.3A，再闭合开关S2后，电流表的示数为0.45A，则R2的阻值为Ω。

中考物理《动态电路》专题训练(附带答案)

中考物理《动态电路》专题训练（附带答案）类型一变阻器型动态电路1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（）A．A1和V B．A和V C．只有V D．只有A13.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。

开关S闭合后，在滑动变阻器R2的滑片P 向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。

闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。

在不损坏电路元件的情况下，下列说法中正确的是（）A．电源电压为4.5VB．该电路的最大功率是2.7WC．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1WD．滑动变阻器允许连入电路的阻值范围为4～10Ω5.如图1所示电路，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．滑动变阻器R2的最大阻值为49ΩC．电阻R1的最大功率为14.4WD．同一时刻，电阻R1的功率始终大于R2的功率6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为，滑动变阻器的最大阻值为Ω。

7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。

初中九年级物理动态电路分析专题习题

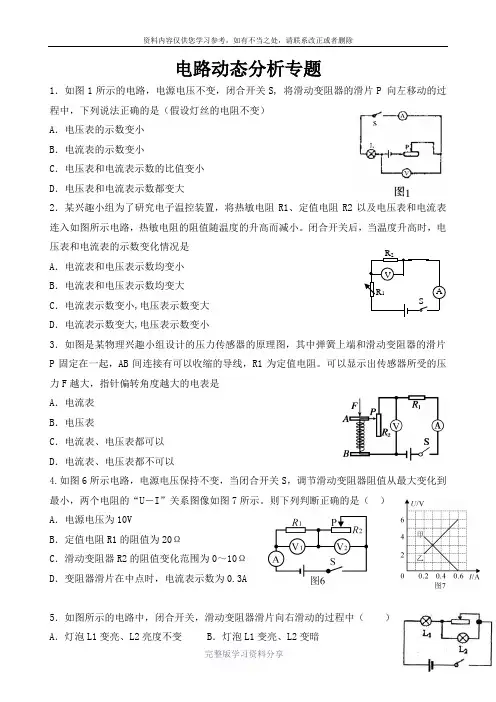

电路动态分析专题1．如图1所示的电路，电源电压不变，闭合开关S, 将滑动变阻器的滑片P 向左移动的过程中，下列说法正确的是（假设灯丝的电阻不变）A ．电压表的示数变小B ．电流表的示数变小C ．电压表和电流表示数的比值变小D ．电压表和电流表示数都变大2．某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。

闭合开关后，当温度升高时，电压表和电流表的示数变化情况是A ．电流表和电压表示数均变小B ．电流表和电压表示数均变大C ．电流表示数变小,电压表示数变大D ．电流表示数变大,电压表示数变小 3．如图是某物理兴趣小组设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P 固定在一起，AB 间连接有可以收缩的导线，R1为定值电阻。

可以显示出传感器所受的压力F 越大，指针偏转角度越大的电表是A ．电流表B ．电压表C ．电流表、电压表都可以D ．电流表、电压表都不可以4.如图6所示电路，电源电压保持不变，当闭合开关S ，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U －I ”关系图像如图7所示。

则下列判断正确的是（）A ．电源电压为10VB ．定值电阻R1的阻值为20ΩC ．滑动变阻器R2的阻值变化范围为0～10ΩD ．变阻器滑片在中点时，电流表示数为0.3A5．如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（）A ．灯泡L1变亮、L2亮度不变B ．灯泡L1变亮、L2变暗R 2 A V R 1 SC ．灯泡L1亮度不变、L2变亮D ．灯泡L1变暗、L2变亮6、如图所示是一种自动测定邮箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。

则BA 、油量增加，R1的电阻值增大，油量表指针偏转变小。

B 、油量增加，R1的电阻值减小，油量表指针偏转变大。

初中动态电路分析试题及答案

初中动态电路分析试题及答案一、选择题1. 在串联电路中，当电阻R1增大时，电路中的总电阻会如何变化？A. 减小B. 增大C. 不变D. 不确定答案：B2. 并联电路中，如果其中一个电阻R2断路，整个电路的状态将如何？A. 断路B. 短路C. 正常工作D. 部分电路断路答案：A3. 欧姆定律中，电流I与电压U和电阻R的关系是：A. I = U/RB. I = R/UC. U = I/RD. U = IR答案：A二、填空题4. 在一个并联电路中，如果电阻R1和电阻R2的阻值分别为10Ω和20Ω，那么电路的总电阻R总为______Ω。

答案：6.67Ω5. 根据焦耳定律，电阻R中的电热Q与电流I的平方、电阻R以及通电时间t的关系是Q = ______。

答案：I^2Rt三、计算题6. 一个串联电路中，电阻R1为20Ω，电阻R2为30Ω，电源电压为12V。

求电路中的电流I。

解：根据欧姆定律，I = U/(R1 + R2) = 12V / (20Ω + 30Ω) =0.24A答案：0.24A7. 一个并联电路中，电阻R1为10Ω，电阻R2为15Ω，电路总电流为3A。

求通过电阻R1的电流I1。

解：根据并联电路电流分配规律，I1 = I * (R2 / (R1 + R2)) = 3A* (15Ω / (10Ω + 15Ω)) = 1.5A答案：1.5A四、实验题8. 实验中，用伏安法测量一个未知电阻Rx的阻值。

已知电源电压为6V，电流表读数为0.5A，电压表与Rx并联，读数为4V。

求Rx的阻值。

解：根据欧姆定律，Rx = Ux / I = 4V / 0.5A = 8Ω答案：8Ω9. 在一个实验中，测量一个定值电阻R的阻值。

实验中，改变电源电压，记录下不同电压下的电流值，并绘制成U-I图。

如果U-I图是一条直线，说明电阻R的阻值______。

答案：不变五、简答题10. 为什么在并联电路中，各支路的电压相等？答：在并联电路中，各支路的电压相等是因为并联电路中各支路的两端都直接连接在电源的两极上，因此各支路两端的电势差相等，即电压相等。

动态电路专题训练精选20题(含答案)

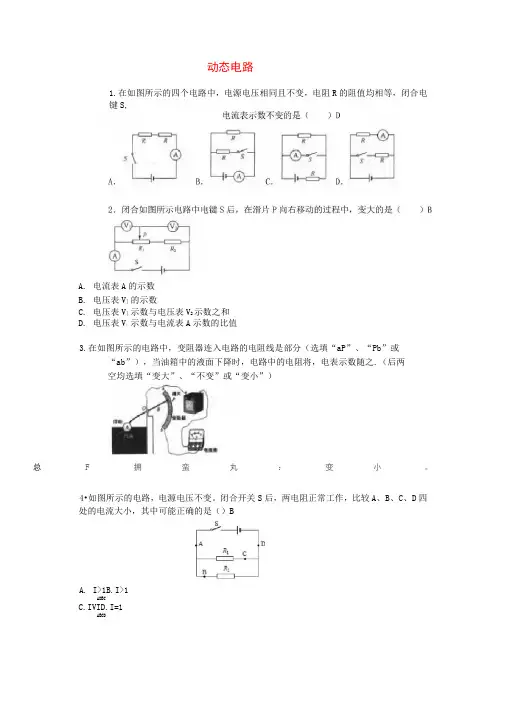

动态电路1.在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S,A.电流表A的示数B.电压表V］的示数C.电压表V］示数与电压表V2示数之和D.电压表V；示数与电流表A示数的比值3.在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之.（后两空均选填“变大”、“不变”或“变小”）总F拥蛮丸：变小B4•如图所示的电路，电源电压不变。

闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA.I>1B.I>1ADBCC.IVID.I=1ABCDA. 始终变大C.先变大再变小B. 始终变小5•如图5所示的电路中，电源电压保持不变，电阻R 1的阻值为10欧，变阻器R 2上标有“20欧1安”的字样，闭合电键S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（）D6•在如图8所示的电路中，断开电键S,若a 、b 两电表都是电流表示数之比为2:5,贝V 电阻R1、R2的连接方式为联，电阻之比为。

若a 、b 两个表都是电压表，闭合电键S 后，a 、b 两电表示数之比为。

15r (131井？(14)L ：3；(K.)2：5aab7•在图3所示的电路中，将电压表V 正确连入电路，闭合电键s,电路正常工作。

若将滑动变阻器「的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，贝怔确的判断是（）CA. 电压表V 并联在叫两端，滑片P 由a 端向b 端移动B. 电压表V 并联在R ；两端，滑片P 由b 端向a 端移动C. 电压表V 并联在R ；两瑞，滑片P 由a 端向b 端移动D. 电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动8．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，贝甲、乙两导体的电阻之比—1;若将它们串联在电路中时，通过甲、乙导体的电流之比—1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比—1.（均选填“大于”、“等于”或“小于”） li （13｝小于」（14）等于#（15）導于*9. 如图所示的电路中，电源电压保持不变，电键S 「S 2均闭合.当电键S 2由闭合到断开时,电路中① 电流表A ］的示数.② 电压表V 示数与电流表A 示数的比值.(均选填“变大”、“不变”或“变小”)10.在图所示的电路中，电源电压保持不变.闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时()DA.只有电流表A1的示数不发生变化B.只有电压表V的示数不发生变化C.电压表V示数与电流表A2示数的比值变小D.电流表％示数与电流表A2示数的比值变大11.在图所示的电路中，将两个电流表A2分别正确连入电路不同位置，闭合电键S,两个电流表均有示数，且％的示数大于A2的示数.移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变.(1) __________________ 电流表A1测量的是中的电流，A2测量的是中的电流.(均选填“叫支路”、“R2支路”或“干路”)21(2)若电流表兔与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动(选填“左”或“右”).215.(⑼干路C20)E支閒(21)右12.在图(a)、(b)所示的电路中，电源电压相等且保持不变.闭合电键S2，电流表A的示数相同；断开电键'S2,两电流表示数仍相同.下列关于电阻*R2和R3的大小关（叮（b>A. R>R>R123B. R>R>R312C. R>R>R321D. R>R>R21313. 在如图所示的电路中，电源电压保持不变，电键S’S 2同时闭合时，电路中（）DA. 电压表V 的示数不变B. 电流表A 1的示数变大C. 电压表V 示数与电流表A ］示数的比值不变D. 电压表V 示数与电流表A 示数的乘积变大A. R>R ，U<U ABCDABCDB. R<R ，U<U ABCDABCDC. R>R ，U>UABCDABCDD. R<R ，U>UABCDABCD15. 在图所示的电路中，电源电压不变，当电键S 由闭合到断开时，电压表（）DA.V ］示数减小，V 2示数减小B.V ］示数增大，V 2示数增大C. V ；示数减小，V ：示数增大D.V ；示数增大，V ：示数减小系正确的是（） C14.如图所示，长度相同、横截面积不同的同种金属棒AB 和CD 连接在一起后接在电源两端.于AB 和CD 的电阻R 及两端电压U 的判断，正确的是（）C说116.在如图所示的电路中，电源电压保持不变，闭合电键S,电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A；示数的比值；③电压表示数V与电流表A示数的乘积；④电流表兔示数与A示数的比值;⑤电压表示数V与电流表A示数的比17. 在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右动时，下列说法中正确的是（A.灯泡变暗，电压表示数变大 C.灯泡变亮，电压表示数不变）B B.电路消耗的总功率变小，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变18. 如图5所示的电路中，电源电压保持不变。

初中物理电路动态分析专题练习

（表 A 的示数将，电压表 V 1 的示数，电压表 V 2 的示数（选填“变小”“不变”1 教学内容电路动态分析1、（2005 年学业考）如图所示电路中。

电源电压保持不变。

闭合电键S 后，当滑动变阻器滑片 P 向左移动时，电流表的示数将（选填“变小”、“不变”或“变大”）。

若在电路中再接入一个电压表，且当滑片 P分别位于变阻器的右端、中点和左端时，电压表的示数如下表所示，则电压表应并联在图中两点之间（选填“ab ”、“bc ”或“ac ”）。

滑片 P 的右中左位置端点端2、 2004 年中考）如图所示电路中。

电源电压保持不变。

当电键S 由断开到闭合时，电流表的示数将，电压表与电流表示数的比值电压表的示数（伏）2.03.0 6.0将。

（选填“变小”、“不变”或“变大”）。

3、（2004 年抽查）如图所示电路中。

电源电压保持不变。

闭合电键S 后，当滑动变阻器滑片 P 向右移动时，电流、或“变大”）。

SSPP ab cRLR 1R 2R 1R 2S(1)(2)(3)4、（2004 年毕业考）如图所示电路中，当电键 S 由断开到闭合时，电流表的示数将（）。

A 、变大 B 、变小 C 、不变 D 、先变小后变大5、（2004 年毕业考）如图所示电路中，闭合电键 S ，滑动变阻器的滑片 P 向左移动时，电流表的示数将（）。

A 、变大 B 、变小 C 、不变 D 、先变小后变大6、（1999 年中考）如图所示电路中，当电键 S 断开时，电阻 R 1 与 R 2 是联连接的。

电键 S 闭合时，电压表的示数将（选填“变小”、“不变”或“变大”）。

SSR 1SR 2P(4)(5)(6)（（。

7、 2001 年中考）如图所示电路中。

电源电压保持不变。

当电键 S 由断开到闭合时，电压表 V1 的示数将，电压表 V2 的示数将。

（选填“变小”、“不变”或“变大”）。

8、（2003 年中考）如图所示电路中。

初中物理《电路分析与设计、动态电路、电路安全与极值》练习与答案

题型01 电路分析1．（多选）如图所示的电路，下列分析正确的是（）。

A．只闭合S l时，L1发光、L2不发光；B．只闭合S2时，L1不发光、L2发光；C．闭合S l、S2时，L1、L2并联，A2测L2电流；D．闭合S l、S2时，L1、L2串联，A1、A2示数相等【答案】AC。

【解析】A．只闭合S l时，电路中只有L1，故L1发光、L2不发光，A正确；B．只闭合S2时，电路处于开路状态，L1、L2都不发光，故B错误；CD．闭合S l、S2时，L1、L2并联，A2测L2电流，A1测干路的电流，故C正确，D错误。

故选AC。

2.如图所示，要使灯泡L1和L2组成并联电路，应（）。

A．只闭合S2 B．只闭合S3 C．只闭合S1和S3 D．只闭合S2和S3【答案】C。

【解析】A．只闭合2S时，电路是开路，1L与2L两个灯泡均不发光，故A错误；B．只闭合3S时，只有2L灯亮，1L不亮，故B错误；C．只闭合1S和3S时，两灯都亮，且并联，故D正确；D．只闭合2S和3S时，灯L1被短路，电路中只有L2亮，故C错误。

故选C。

3.如图所示，当S1、S2都闭合时（）。

初中物理《电路分析与设计、动态电路、电路安全与极值》练习与答案A．只有R3接入电路 B．R2和R3接入电路，且R2和R3并联C．R1、R2、R3都接入电路，且它们并联 D．R1、R2、R3都接入电路，且它们串联【答案】C。

【解析】如图所示，当S1、S2都闭合时，电流从电源正极出发，分成三支，一支经S1、R3回到负极；一支经R1、S2回到负极；一支经S1、R2、S2回到负极。

所以R1、R2、R3都接入电路，且它们并联。

故ABD不符合题意，C符合题意。

故选C。

4.如图所示，A、B、C、D是四个接线柱，要使L1、L2串联，应用导线分别连接____两个接线柱；为了防止电源短路，一定不能用导线连接_________两个接线柱。

【答案】B、C；C、D。

【解析】[1]若把接线柱B与C连接，此时电路中电流只有一条路径，电源正极→灯泡L1→灯泡L2→电源负极，此时L1、L2串联。

初中物理动态电路典型习题(含答案)

初中物理动态电路典型习题（含答案）1、如图所示的电路中，电源电压保持不变，变阻器R p的滑片P在左右两端间移动的过程中，电压表的示数变化范围是0～4V，电流表的示数范围是0.5A～1A，求电阻R的阻值？变阻器R p的最大阻值和电源电压U？【答案与解析】2、如图所示，电源电压保持不变，滑动变阻器的最大阻值是80Ω，闭合开关S后，当滑动变阻器的滑片P置于b端时，电流表的示数为0.3A, 电压表的示数为6V，求（1）电阻R1的阻值。

（2）当滑动变阻器的滑片置于ab中点时，电流表和电压表的示数分别是多少？【答案与解析】(1) R1=U/I1=6V/0.3A=20Ω(2) ，U1=IR1=0.1A×20Ω=2V。

3、（2016•贵港一模）有两只灯泡，灯L1“6V 6W”、灯L2“6V 3W”L1和L2中电流随两端电压变化关系的图象如图甲所示。

（1）将L1、L2并联接在6V电源两端，求1min内电路消耗的电能；（2）将L1、L2串联接在某电源两端，使L2灯怡好正常发光，求此时L1灯电阻；（3）将L1与一个滑动变阻器（50Ω2A）串联接在6V电源两端，如图乙所示，调节滑动变阻器，当滑动变阻器的功率和灯L1功率相等时，求滑动变阻器的功率。

【答案与解析】（1）L1、L2并联接在6V电源两端，都正常发光，因为P=W/t，所以1min内电路消耗的电能：W总=P总t=（6W+3W）×60s=540J；（2）L1、L2串联接在某电源两端，使L2灯恰好正常发光，因为P=UI，所以：I1=I2=P2/U2=3W/6V=0.5A，由图象此时U1=2V，所以R1= U1/I1=2V/0.5A=4Ω；（3）当L1与滑动变阻器串联接在6V电源两端时，两者电流相等，根据P=I2R，当R1=R变时功率相等，根据U=IR可知：U1′=U变= ×6V=3V，由图象此时I1′=0.7A，所以滑动变阻器的功率：P=P1=U1′I1′=3V×0.7A=2.1W。

电路的动态分析专项训练(学生版)

专项训练电路的动态分析——三年（2021—2023）中考真题分项精编一、单选题1．（2023·内蒙古包头·统考中考真题）某电饭锅有加热和保温两种功能，其简化电路如图所示，R1、R2为加热电阻，S为电源开关，S1为温控开关。

闭合电源开关S，温控开关S1由闭合到断开，下列说法正确的是（）A．电饭锅进入加热状态B．电路总电压变小C．电路总电流变大D．电路总功率变小2．（2023·安徽·统考中考真题）将一根细金属丝置入柔性塑料中，可以制成用来检测物体形变的器件应变片，其结构如图1所示。

将它接入图2所示的电路，电源电压不变，R为定值电阻。

闭合开关S，当应变片随被检测物体发生拉伸形变时，塑料中的金属丝会被拉长变细，导致电阻变大，则电路中的（）A．电压表和电流表示数都变大B．电压表示数变小，电流表示数变大C．电压表和电流表示数都变小D．电压表示数变大，电流表示数变小3．（2023·重庆·统考中考真题）将一个定值电阻接入图甲所示电路的虚线框处，并将一个电压表（图中未画出）并联在某段电路两端，闭合开关，移动滑片P，多次记录两电表示数；断开开关，只将定值电阻更图象。

下列分析正确的是（）换为小灯泡，再次获取数据并记录；将记录的数据绘制成如图乙所示的I UA ．电源电压为3.5VB ．图象b 是用接入定值电阻时记录的数据绘制得到的C ．定值电阻和灯泡两端的电压各为3.5V 时，灯泡的电阻较大D ．接入小灯泡后，将滑片P 向右移动时，电压表的示数将变大 4．（2023·重庆·统考中考真题）如图甲所示的电路，电源电压恒定。

闭合开关S ，移动滑片P ，电压表示数随电流表示数变化的图像如图乙所示。

以下分析正确的是（）A ．电源电压为10VB ．0R 最大功率为1WC ．滑片P 向左移动过程中，0R 两端电压逐渐变小D ．滑片P 向右移动过程中，电压表与电流表的比值变大5．（2022·甘肃兰州·统考中考真题）如图所示，1R 为定值电阻，2R 为滑动变阻器，电源电压保持不变。

中考物理总复习《动态电路分析》专项测试题(附带答案)

中考物理总复习《动态电路分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________类型1滑动变阻器滑片移动引起的动态电路分析1.如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中()第1题图A. 电流表示数减小，小灯泡变暗B. 电压表示数增大，小灯泡变亮C. 电压表示数与电流表示数的比值减小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮2.在如图所示的电路中，电源的电压保持不变，R1为定值电阻．开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是()第2题图A. 电压表的示数减小B. 电流表的示数减小C. 电流表的示数减小D. 滑动变阻器R2消耗的电功率变大3.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是()第3题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变小C. 电流表示数变大，小灯泡亮度变亮D. 电流表示数变大，小灯泡亮度变暗4.如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表和电压表示数变化的说法正确的是()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数不变5.在如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法中正确的是()第5题图A. 电流表示数减小，电压表示数增大B. 电流表示数减小，电压表示数不变C. 电路总电阻减小，电路总功率增大D. 电流表示数不变，电压表示数不变6.某创客小组自制肺活量比较装置，人吸气时，相当于向内吹气，气球胀大，隔板向上运动，下列说法正确的是()第6题图A. 总电阻变大B. 示数变大C. 示数变大D. 电路总功率变小7.如图所示的电路中，电源电压不变，R1、R2是定值电阻，闭合开关S，将滑动变阻器的滑片P从最左端向右移动的过程(保证各元件安全)，下列分析正确的是()A. 电流表示数变大，电流表示数不变B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的乘积不变D. 电压表示数与电流表示数的比值变小第7题图8.如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P向右移动时，下列说法正确的是()第8题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数与电流表示数的比值不变D. 电压表示数与电流表示数的比值不变9. (多选)在如图所示的电路中，电源电压恒定不变，闭合开关S，保证电路安全前提下，将滑动变阻器的滑片P向左滑动，下列说法正确的是()第9题图A. 电流表示数将变大，电压表的示数将变大、电压表的示数将变大B. 灯L的实际功率将变大C. 电压表和电压表的差值将变大D. 电压表和电流表示数的比值将变小10.如图所示的电路中，电源电压不变，R为滑动变阻器，闭合开关S后，在滑片P向右移动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电压表的示数________，电流表的示数________．(后两空均选填“变大”“变小”或“不变”)第10题图11.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从最上端向下移动的过程中，电压表与示数的差值________，电压表的示数与电流表示数的比值________，电压表的示数与电流表示数的乘积________．(均选填“变大”“变小”或“不变”)第11题图类型2敏感电阻引起的动态电路分析12.气敏电阻R的阻值随气体浓度的增大而减小．如图所示，闭合开关，当气体浓度增大时，下列说法正确的是()第12题图A. 电流表的示数减小B. 电压表的示数增大C. 电路消耗的电功率减小D. 电路消耗的电功率增大13. (多选)抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数．甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次．闭合开关，当力敏电阻上的压力变大时，下列说法正确的是()第13题图A．力敏电阻的阻值变小B．电路中的电流变小C．电压表的示数变小D．电路中的总功率变小，计数器自动计数一次类型3多开关开闭引起的动态电路分析14.如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是()A. 电压表示数增大B. 电流表示数变小C. 小灯泡变亮D. 小灯泡亮度不变第14题图15.如图所示，电源电压保持不变，已知R1＝R2，闭合开关S1，将开关S2掷到2时，小灯泡恰好正常发光；断开开关S1，将开关S2由2掷到1时，下列说法正确的是()第15题图A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，小灯泡正常发光D. 电压表示数变大，小灯泡亮度变暗16. (多选)小光连接了如图所示的电路，开关S1闭合，下列说法正确的是()第16题图A. 闭合S2、S3后，电流表、的示数之和大于干路电流B. 闭合S2、S3后再断开S2、电压表示数不变C. 闭合S2、S3后再断开S1，电流表示数变大D. 开关S2、S3均断开，电路所消耗的总功率最小类型4多开关开闭和滑动变阻器滑片移动引起的动态电路分析17. (多选)如图所示，电源电压保持不变，当闭合开关S后，下列说法中正确的是()第17题图A. 滑片P向右移动时，电压表示数变大、电流表示数变小B. 再闭合S1，滑片P向右移动时，电流表与示数的差值变小C. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的比值不变D. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的乘积变小18. (多选)如图所示，电源电压不变，下列说法正确的是()第18题图A. 只闭合S1, 将滑片P向左移动，电流表示数变小，电压表示数变大B. 只闭合S1, 将滑片P向左移动，电压表示数的变化量与电流表示数的变化量之比变小C. 闭合S1、S2，断开S3，将滑片P向左移动，R1消耗的功率增大D. 开关都闭合，将滑片P向左移动，电压表示数为0，灯泡L消耗的功率不变19. (2021大连中山区三模)在如图所示电路中，电源电压不变．当开关S2由闭合到断开时，电流表的示数将________；向右移动滑动变阻器的滑片P，电压表与电流表示数的比值将________(均选填“变大”“不变”或“变小”)．第19题图参考答案1.C2.B3.C4.B5.D6.C7.A8.C9.BCD10.不变不变变小11.变小变小变大12. D13. AC14. D15. D16. AD 17. BCD18. CD 19.不变变大。

初三物理电学专题：动态电路练习题

初三物理电学：动态电路练习题（滑变，开关，热敏电阻等）解题要点1，滑动变阻器导致的变化：先分析电阻，再分析干路电流电压。

后间接分析滑变上的电压。

2，开关导致的变化：往往出现在并联中，抓住并联电压特点结题。

3，实际应用：合乎正常思维，即表的示数要和待测数值正比例变化。

一．选择题（共19小题）1．如图所示电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是（）A．电流表A示数变小B．电压表V1示数变小C．电压表V2示数变小D．R0两端的电压变小2．如图所示，电源电压保持不变时，当滑动变阻器滑片P向右滑动过程中（）A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小3．如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P向右滑动过程中（）A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小4．如图所示电路，电源两端电压保持不变。

闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是A．电压表V1示数变小，电压表V2示数变大，电流表示数变小B．电压表V1示数变小，电压表V2示数变小，电流表示数变小C．电压表V1示数变大，电压表V2示数变小，电流表示数变小D．电压表V1示数变大，电压表V2示数变大，电流表示数变大5．如图所示电路，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（）A．电压表V1示数变小，电压表V2示数变大，电流表示数变小B．电压表V1示数变大，电压表V2示数变小，电流表示数变小C．电压表V1示数变小，电压表V2示数变小，电流表示数变小D．电压表V1示数变大，电压表V2示数变大，电流表示数变大6．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时（）A．电流表示数变大，电压表与电流表示数之比变大B．电压表示数变小，电压表与电流表示数之比变大C．电流表示数变大，电压表与电流表示数之比不变D．电流表示数变小，电压表与电流表示数之比不变7．如图所示，电源两端的电压保持不变，灯丝电阻不变，将滑动变阻器的滑片P置于中点，闭合开关S后，各电表的示数和灯泡的发光情况均正常，现将滑动变阻器的滑片P由中点向右滑动，则（）A．电流表A2示数变大B．电流表A1示数变小C．灯泡L变亮D．电压表V示数变大8．如图所示，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列判断正确的是（）A．灯泡发光变亮B．电压表示数变小C．电流表示数变大D．灯泡发光变暗9．如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从b端向a端移动过程中，下列判断正确的是（）A．灯泡L变亮，电压表示数变大，电流表示数变小B．灯泡L变亮，电压表示数变小，电流表示数变大C．灯泡L变暗，电压表示数不变，电流表示数变大D．灯泡L变暗，电压表示数变大，电流表示数变小10．在如图所示的电路中，电源电压保持不变。

九年级物理--动态电路分析专题含答案

精心整理动态电路分析类型一滑动变阻器的变化引起电路的变化1．如图所示电路中，当闭合开关后，滑动变阻器的滑片P 向右移动时( )A ．电流表示数变大，灯变暗B ．电流表示数变小，灯变亮C ．电压表示数不变，灯变亮D ．电压表示数不变，灯变暗2．在如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向右移动时( )A ．V 示数变大，A 示数变小，V 与A 示数的比值不变B ．V 示数变小，A 示数变小，V 与A 示数的比值不变C ．VD ．V 3 )A B C D 4．′是定值电阻，R 是滑动变阻器，( )A B C D 5化情况是A B C D 6向右移动时，下列判断正确的是( )A 的示数变小B ．电压表的示数不变，电流表A1的示数不变，A2的示数变大C ．电压表的示数与A1的示数的比值变大，A2的示数变小D ．电压表的示数与A1的示数的比值不变，A2的示数变小7如图所示的电路中，电源两端的电压保持不变。

只闭合开关S1时，将滑动变阻器的滑片移至最左端，电流表A1的示数为1.2A ，再将滑片移至最右端，电压表V2的示数变化了4V ，电流表A1的示数变化了0.8A ；只闭合开关S1、S2时，电路消耗的功率为P ，只闭合开关S1、S3时，电路消耗的功率为P ＇。

已知P ∶P ＇＝1∶2。

若将开关S1、S2和S3都闭合，则下列说法正确的是( )A ．R1、R3的阻值分别为2.5Ω、5ΩB ．电压表V1的示数始终为18VC ．电流表A2最小示数为0.6AD ．电路消耗的最小功率为108W类型二开关的通断引起的电路变化8．如图所示，开关S1闭合，当S2由1掷到2，电流表和电压表的示数变化情况是( )A ．电流表示数变小，电压表示数变大B ．电流表示数变小，电压表示数不变C ．电流表示数变大，电压表示数不变D ．电流表示数不变，电压表示数变小9．如图所示的电路中，电压U 不变，开关S 闭合后，下列说法正确的是( )A ．电流表的读数增大B ．电流表的读数减小C ．电压表的读数增大D ．电压表的读数减小10A B C D 11是电冰箱压缩机内的电动机，L 是电冰箱内的照明灯，确的是( A ．B ．C D 12．在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了，当物体放在A C 1.A ．灯泡L 2短路B ．灯泡L 2断路C ．灯泡L 1断路D ．两个灯泡都断路2. 在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）(A)电流表示数变大，灯变暗。

人教版九年级物理全一册《电路的动态分析问题》专题练习(附带答案)

人教版九年级物理全一册《电路的动态分析问题》专题练习(附带答案)
一、单选题
1．（2022·湖南株洲·九年级期末）如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示。当接通电源时，下列说法正确的是（）
B．实验中滑动变阻器最大阻值过小可能会导致部分电阻的电压达不到预设电是电压
D．用10Ω的电阻代替5Ω电阻实验时，为达到实验目的应调节滑片向右移动
18．（2021·安徽合肥·九年级期末）2020年以来，全国人民众志成城，抗击新型冠状肺炎疫情。如图甲是一种抗击疫情过程中使用的非接触式测温仪，图乙为其原理图，测温元件R为一个热敏电阻，其阻值随温度的升高而减小，定值电阻R0为保护电阻。当测温元件R温度升高时，下列说法正确的是（）
8．（2021·福建·九年级期中）阳阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变。则下列说法正确的是（）
A．天然气浓度增大，气敏电阻阻值增大
B．天然气浓度增大，电压表示数变大
C．天然气浓度减小，电流表示数变大
D．天然气浓度减小，电压表与电流表示数的比值变大
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数变小，电压表的示数与电流表示数比值变大
D．电流表的示数变小，电压表的示数与电流表示数的乘积变大
25．（2020·山东泰安·九年级期中）如图所示是一种自动测定油箱内油量的装置，滑动变阻器R的金属滑片跟滑杆（杠杆）相连，从电流表示数大小就可知道油箱内油量的多少。观察分析图示可知（）
23．（2020·山东菏泽·九年级期中）如图所示，电源电压不变，滑动变阻器的滑片P从b端滑到a端的过程中（）

人教版初中物理九年级第十七章《欧姆定律》动态电路分析专题训练(含答案)

人教版初中物理九年级第十七章《欧姆定律》动态电路分析专题训练（含答案）一、单选题1、如图所示电路，电源电压不变，当开关S闭合，变阻器滑片P向b端滑动时( )A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变大C.电流表示数变大，电压表示数不变D.电流表示数变小，电压表示数不变2、如图，电源电压不变，闭合开关后，将滑动变阻器的滑片向右移动时，电路中( )A.电路的总电阻变小B.电流表的示数变大C.电压表的示数不变D.小灯泡的亮度变暗3、如图，电源电压保持不变，当开关闭合，滑动变阻器的滑片从左向右滑动时，下列判断正确的是( )A.电压表示数变大，灯变亮B.电压表示数变小，灯变亮C.电压表示数变大，灯变暗D.电压表示数变小，灯变暗4、如图所示，电源电压不变，R1是定值电阻，闭合开关S,滑片P向左移动时( )A.A1的示数不变B.A2的示数不变C.R2接入电路的电阻变小D.V与A1比值变小5、如图所示，这是小明设计的压力计电路原理图，当闭合开关S,A板受到向下的压力F增大时( )A.电流表A的示数变大B.电压表V的示数不变C.滑动变阻器R2接入电路中的电阻值变小D.电压表V的示数与电流表A的示数的比值变大6、如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中，闭合开关S,各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2,示数的变化量分别为∆U1、∆U2，下列说法正确的是( )A.V1示数变大，V2示数变小B.V1示数变大，∆U1>∆U2C.V1示数变小，V2示数和电流表示数之比变小D.V1示数变大，V2示数和电流表示数之比变小7、如图为一种测量环境湿度仪器的简化工作原理图。

电源电压恒为6V,定值电阻R为15Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10~20Ω，电压表量程为0~3V,电流表量程为0~0.6A。

闭合开关S,当环境的湿度增加，在保证两电表安全的情况下，下列说法中不正确的是( )A.R0在电路中的最小电阻值为15ΩB.电压表示数与电流表示数的比值不变C.通过R的最大电流为0.2AD.电流表示数变大，R0两端的电压变大8、如图所示的电路中，电源电压不变，R为定值电阻。

初中物理动态电路分析专题训练

第15讲动态电路分析【知识点】：1．欧姆定律的应用：①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。

（R=U/I）②当电压不变时，电阻越大，则通过的电流就越小。

（I=U/R）③当电流一定时，电阻越大，则电阻两端的电压就越大。

（U=IR）2．电阻的串联有以下几个特点：（指R1，R2串联）①电流：I=I1=I2（串联电路中各处的电流相等）~②电压：U=U1+U2（总电压等于各处电压之和）③电阻：R=R1+R2（总电阻等于各电阻之和）如果n个阻值相同的电阻串联，则有R总=nR④分压作用⑤比例关系：电流：I1∶I2=1∶13．电阻的并联有以下几个特点：（指R1，R2并联）①电流：I=I1+I2（干路电流等于各支路电流之和）②电压：U=U1=U2（干路电压等于各支路电压）③电阻：（总电阻的倒数等于各并联电阻的倒数和）如果n个阻值相同的电阻并联，则有1/R总= 1/R1+1/R2…④分流作用：I1：I2=1/R1：1/R2⑤比例关系：电压：U1∶U2=1∶1【知识点透析】动态电路在中考中一定有一个题，可能是选择，也可能是填空【精讲例题】1.在如图1所示的电路中，闭合开关，将滑动变阻器的滑片P由a滑到b，下列说法正确的是A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变小！2．如图所示电路，电源电压保持不变．闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中A．滑片P是向左滑动的B．电压表V的示数逐渐变小C．电流表A的示数逐渐变小D．电流表A与A1的示数差逐渐变小3．如图所示，电源电压保持不变。

闭合开关，当滑动变阻器的滑片向右移动时( )A．电流表示数变大B．电压表示数变小C．小灯泡亮度不变D．电压表示数不变4如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。

《九年级物理动态电路分析(推荐文档)

针对训练
1．如图4－Z－3所示电路中，电源电压不变。当滑片P向左移动
时，电流表A的示数将___不__变___；电压表V的示数将___变__小___。
图4－Z－3
专题四┃ 动态电路分析
2．如图4－Z－4所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时( B )
A．电压表示数变大，电流表示数变小，灯泡变暗
B．电压表示数变小，电流表示数变大，灯泡变亮
C．电压表示数变小，电流表示数变小，灯泡变暗
D．电压表示数变大，电流表示数变大，灯泡变亮
图4－Z－4
规律总结在串联电路中，一般是通过滑动变阻器电阻的变化来判断电路中电流的变化、定值电阻两端电压的变化、滑动变阻器两端电压的变化的。解答此类题目应注意：①判断基本思路：滑动变阻器电阻的变化→电路总电阻的变化→电流表的变化(根据 I＝UR)→定值电阻两端电压的变化(根据 U＝IR)→滑动变阻器两端电压变化(根据 U＝ U1＋U2)；②电压变化规律：当滑动变阻器电阻增大时，其两端电压也增大，同时定值电阻两端电压变小。
图4－Z－8
A．电压表示数变小，电流表示数变小，灯变暗 B．电压表示数变大，电流表示数变大，灯变亮 C．电压表示数不变，电流表示数不变，灯的亮度不变 D．电压表示数不变，电流表示数变小，灯变暗
规律总结在并联电路中，一般是通过滑动变阻器电阻的变化来判断支路或干路中电流的变化或开关断开与闭合引起支路或干路电流的变化。解答此类题目应注意：①把握并联电路规律：并联电路电压相等，干路电流等于各支路电流之和；②判断基本思路：根据滑动变阻器滑片移动或开关闭合、断开确定支路电流变化→确定干路电流变化(I＝I1＋I2)。
针对训练 3．在如图 4－Z－7 所示的电路中，电源电压不变。当开

(完整)初中物理电路动态与电路故障分析试题及解析

1 . 申联电路中滑动变阻器的滑片P 的地点的变化惹起的变化你判断【例A 表和1】如图 1, 是典型的伏安法测电阻的实验电路图V 表的变化。

, 当滑片P 向右移动时，请31剖析：此题中，为了剖析表达的简短，我们商定一套符号：表示惹起电路变化；“f”表示物理量增大或电表示数增大；“表示物理量减小或电表小数减小P 右移TRfT R 总 fT I A 表 J。

R不变T IR J Ul J V 表 JI T T o（判断 V 表的变化还能够依据申联电路的分压原理来剖析：Rf TUf T U4TV 依据申联电路的特色，滑动变阻器R两头的电压U2将变大。

推论：假如滑R 足够大，当滑片P 向右向来滑动时，电阻将不停增大，那么U2将不停增大，小， I 将不停减小。

假定R2无穷大，这时U2将增大到电源电压，U1将变为0, 0, 这时的电路就相当丁断路。

这就是用电压表来判断电路断路和短路的道理。

U1I动变阻器将不停减也将变为【变式训练 1】如图 2 所示，闭合形状S 后，使滑动变阻器的滑片动，P 向左滑则（）A.电流表的示数变大，电压表的示数变大，灯变暗B.电流表的示数变小，电压表的示数变大，灯变亮C.电流表的示数变大，电压表的示数变小，灯变亮D.电流表的示数变小，电压表的示数变小，灯变暗图 2参照答案：C【例 2】如图 3, 当滑片 P 向左挪动时， A 表和 V 表将怎样变化图 3剖析：第一要确立电路的种类，此电路届丁申联电路呢仍是并联电路。

我们能够将电流表简化成导线，将电压表简化成断开的电键或干脆拿掉。

此时能够容易地看出，这是一个申联电路。

并且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以 A 表示数不变。

电压表在本电路中，是丈量R 和 R 部分电阻之和的电压，当滑片P 向左挪动时，被跨接在电压表内的电阻跟着变小，依据分压原理：V 表示数减小。

【变式训练 2】如图 4, 当滑片 P 向左挪动时， A 表和 V 表将怎样变化。

初中物理电路动态变化专题(供参考)

电路动态变化1、串联电路中的动态变化：例1：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化: 电流表的示数；电压表的示数。

(均选填“变大”、“不变”或“变小”)分析方法：1、先判断电流表、电压表所测的对象；2、根据滑动变阻器的滑片移动情况及串联电路电阻特点R总=R1+R2，判断总电阻变化情况；3、根据I总=U总/R总，判断电流的变化情况；4、先根据U1=I1R1判断定值电阻（小灯泡）两端电压的变化情况；5、最后根据串联电路电压特点U总=U1+U2，判断滑动变阻器两端的电压变化情况。

例2：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。

(均选填“变大”、“不变”或“变小”)例3：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。

(均选填“变大”、“不变”或“变小”)例4：如图所示，闭合电键S，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。

(均选填“变大”、“不变”或“变小”)例5：如图所示，闭合电键S，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。

(均选填“变大”、“不变”或“变小”)例6:如图所示,闭合电键S,请判断电流表和电压表的示数变化:电流表的示数_______;电压表的示数________。

(均选填“变大”、“不变”或“变小”)（例1图）（例2（例3（例（例5（例62、并联电路中的动态变化：例1：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表A1的示数；电流表A2的示数；电压表的示数。

（均选填“变大”、“不变”或“变小”）分析方法：在并联电路中分析电表示数变化时，由于并联电路各支路两端的电压和电源电压相等，所以应先考虑电压表的示数不变。

又因为并联电路各支路相互独立，互不影响，可根据欧姆定律分别判断各支路中电流的变化，再根据I总=I1+I2分析得出干路中电流的变化，关键之处要分清电表所测的对象。
