采用微机保护装置的注意事项
yz302综合微机保护装置说明书
yz302综合微机保护装置说明书一、引言yz302综合微机保护装置是一种用于保护电力系统设备的先进设备。
本文将详细介绍yz302综合微机保护装置的功能、特点、使用方法和注意事项。
二、功能yz302综合微机保护装置具有以下主要功能：1. 过电流保护：能够实时监测电流，并在电流超过设定值时及时切断电源，起到保护电气设备的作用。
2. 过电压保护：能够监测电压是否超过设定范围，并在超过时采取相应的保护措施，保证电气设备的安全运行。
3. 欠电压保护：能够检测电压是否低于设定值，并在低于设定值时进行保护动作，防止电气设备工作异常。
4. 过频保护：能够监测电网频率是否超过设定范围，并在超过时采取保护措施，保护电气设备免受频率异常影响。
5. 欠频保护：能够检测电网频率是否低于设定值，并在低于设定值时进行保护动作，确保电气设备正常运行。
6. 过载保护：能够实时监测电气设备的负荷情况，并在超过额定负荷时采取保护措施，防止设备过载损坏。
7. 短路保护：能够检测电气设备的短路故障，并在发现短路时及时切断电源，保护设备免受损坏。
三、特点yz302综合微机保护装置具有以下特点：1. 高可靠性：采用先进的微机技术，具有较高的抗干扰能力和稳定性，能够可靠地保护电气设备。
2. 灵敏度高：能够实时监测电流、电压等参数，并在异常情况下迅速做出反应，保护设备免受损坏。
3. 操作简便：具有友好的人机界面，操作简单方便，易于使用和维护。
4. 多功能：除了常见的过电流、过电压等保护功能外，还具备欠电压、过频、欠频、过载、短路等多种保护功能。
5. 节能环保：采用先进的节能技术，能够有效减少能源消耗，降低对环境的影响。
四、使用方法yz302综合微机保护装置的使用方法如下：1. 安装：按照安装说明将yz302综合微机保护装置安装在电气设备上，并确保连接正确可靠。
2. 设置参数：根据实际情况，设置yz302综合微机保护装置的各项参数，包括过流、过压、欠压、过频、欠频等保护参数。
JD-200系列微机保护装置使用说明书
2.型号说明 JD -2 X X
1：有保护控制 0：纯测量 6：备用电源自投装置 5：PT测控装置 4：电容器保护装置 3：变压器保护装置 2：电动机保护装置 1: 线路保护装置 200系列微机保护装置
5．1 主菜单操作说明 ........................................................................................................................................- 5 5．2 运行信息菜单操作说明.............................................................................................................................- 6 5．3 运行设置菜单操作说明...........................................................................................................................- 10 5．4 定值设置菜单操作说明...........................................................................................................................- 13 5．5 系统设置菜单说明...................................................................................................................................- 15 -
微机保护装置常见故障问题及运行注意事项全套
微机保护装置常见故障问题及运行注意事项全套一、微机保护装置常见故障问题1、人机对话插件按键失灵主要原因有：1按键机械部分受运行时间的影响，接触不可靠，导致按键失灵；2、装置内部连接软线损坏，导致按键失灵；3、人机对话插件内的数字解码芯片损坏导致按键失灵。
2.液晶屏显示不正常主要原因有：1液晶板损坏；2、显示芯片损坏。
3、VFC板损坏损坏现象有：1.装置面板显示DAC-ERR;2、装置信号插件告警灯亮。
引起此类故障的原因：1VFC插件芯片损坏；2、采样回路电容损坏；3、电源芯片损坏。
4.运行显示TV断线告警故障原因有：1快分开关未合上；2、有〃TV”二次断线情况发生。
5.AC变送器损坏AC变送器损坏T殳会发TV或TA断线信号。
6.装置发ROMERR信号该情况一般是由程序芯片损坏引起的，应更换EPROM程序。
7.开入芯片损坏有几种现象：1装置无任何信号反映，只能通过试验发现；2、装置发DIERR信号（处理方法是更换芯片或更换CPU板）8、BADDRV开出回路异常故障原因有：1、开出检测不对应；2、开出光耦损坏。
9. SETERR定值出错出错原因有：1、EPROM损坏;2、定值区选择解码芯片损坏；3、定值区无定值或定值校验码错。
10. CPU板采样出错出错原因有：1本身可能因VFC问题所致;2、对于11型保护可能是采样芯片损坏，对于101型保护可能CPU板损坏。
11. 发''CPUERR”信号故障原因：1DCPU芯片损坏;2、晶振损坏。
12、打印机不正常工作故障原因：1打印机损坏；2、打印机接口损坏；3、输出光耦损坏。
针对这些故障要注意的事项：二.微机保护装置调试注意事项:1尽量少拔装置蒯牛，不触摸插件电路。
2、装置和打印机的接地线与屏柜的接地铜接是否连接可靠，铜排是否与地网可靠连接。
注意打印机用的外部交流电源，火线及零线不允许接反。
3、如要使用电烙铁、示波器，必须与被测屏柜的接地回路连接在一起,并可靠接地。

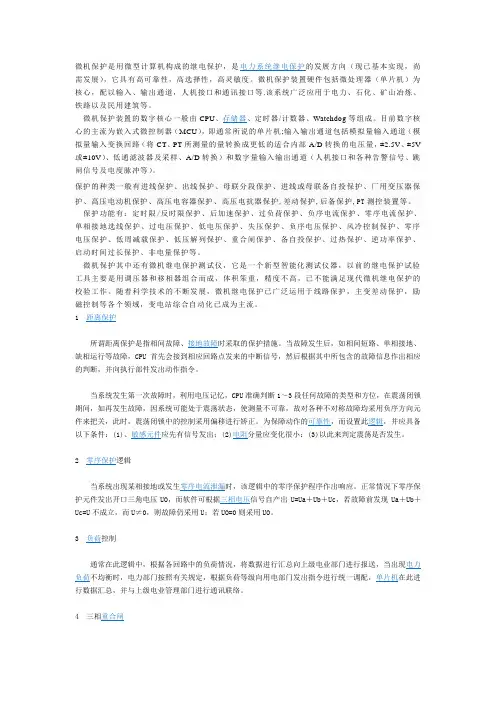

微机保护
微机保护是用微型计算机构成的继电保护，是电力系统继电保护的发展方向（现已基本实现，尚需发展），它具有高可靠性，高选择性，高灵敏度。
微机保护装置硬件包括微处理器（单片机）为核心，配以输入、输出通道，人机接口和通讯接口等.该系统广泛应用于电力、石化、矿山冶炼、铁路以及民用建筑等。
微机保护装置的数字核心一般由CPU、存储器、定时器/计数器、Watchdog等组成。
目前数字核心的主流为嵌入式微控制器（MCU），即通常所说的单片机;输入输出通道包括模拟量输入通道（模拟量输入变换回路（将CT、PT所测量的量转换成更低的适合内部A/D转换的电压量，±2.5V、±5V 或±10V）、低通滤波器及采样、A/D转换）和数字量输入输出通道（人机接口和各种告警信号、跳闸信号及电度脉冲等）。
保护的种类一般有进线保护、出线保护、母联分段保护、进线或母联备自投保护、厂用变压器保护、高压电动机保护、高压电容器保护、高压电抗器保护,差动保护,后备保护,PT测控装置等。
保护功能有：定时限/反时限保护、后加速保护、过负荷保护、负序电流保护、零序电流保护、单相接地选线保护、过电压保护、低电压保护、失压保护、负序电压保护、风冷控制保护、零序电压保护、低周减载保护、低压解列保护、重合闸保护、备自投保护、过热保护、逆功率保护、启动时间过长保护、非电量保护等。
微机保护其中还有微机继电保护测试仪，它是一个新型智能化测试仪器，以前的继电保护试验工具主要是用调压器和移相器组合而成，体积笨重，精度不高，已不能满足现代微机继电保护的校验工作。
随着科学技术的不断发展，微机继电保护已广泛运用于线路保护，主变差动保护，励磁控制等各个领域，变电站综合自动化已成为主流。
1 距离保护所谓距离保护是指相间故障、接地故障时采取的保护措施。
当故障发生后，如相间短路、单相接地、缺相运行等故障，CPU首先会接到相应回路点发来的中断信号，然后根据其中所包含的故障信息作出相应的判断，并向执行部件发出动作指令。
NZB611系列微机线路保护测控装置使用说明书2007.01.15
NZB611 系列 微机线路保护测控装置
使用说明书
-1-
NZB611 系列微机线路保护测控装置使用说明书
注意事项
装置外壳必须可靠接地。 装置内包含静电敏感组件，当移除装置外壳工作时，工 作接触面和工作人员必须良好接地，避免设备受到伤害。 禁止带电拔插通讯接头。 输入开关量为有源接点，确保正确接线。 现场调试时应注意大电流通电时间不能过长，本装置交 流回路 2 倍额定电流时可连续工作，10 倍额定电流时允 许 10S，40 倍额定电流时允许 1S。 电流输入极性是否正确，电压输入相序是否正确。 装置经开出传动试验后，请务必按复归键复归。
-3-
NZB611 系列微机线路保护测控装置使用说明书
4.4 NZB6114/NZB6114AC 线路保护定值清单 ...................................... 35 5 人机界面操作说明 ......................................................... 36 5.1 前面板简介 .............................................................. 36 5.2 菜单结构 ................................................................ 36 5.3 初始化界面 .............................................................. 37 5.4 正常显示界面 ............................................................ 38 5.5.主菜单.................................................................. 38 5.6.子菜单.................................................................. 38 5.6.1 定值 .................................................................. 38 5.6.2 设置 .................................................................. 40 5.6.3 事件 .................................................................. 44 5.6.4 系统测试 .............................................................. 44 5.6.5 装置信息.............................................................. 46 6 调试及维护 ............................................................... 47 6.1 程序检查 ................................................................ 47 6.2 开入量检查 .............................................................. 47 6.3 开出量检查 .............................................................. 50 6.4 模拟量检查 .............................................................. 51 6.5 整组试验 ................................................................ 52 6.6 维护说明 ................................................................ 52 7 订货与选型 .............................................................. 53 7.1NZB61 系列保护及测控装置选型表 ........................................... 53 7.2 订货须知 ................................................................ 55
采用微机保护装置的注意事项
采用微机保护装置的注意事项使用微机保护装置是保障设备安全运行的重要手段之一，以下是使用微机保护装置时需要注意的事项：1. 熟悉设备：使用微机保护装置前，需要对所保护的设备有基本的了解，包括设备的工作原理、特性、额定参数等。
只有对设备有深入的了解，才能更好地配置和使用微机保护装置。
2. 正确的配置：在配置微机保护装置时，需要根据设备的额定参数和保护要求进行正确的配置。
配置过程中应仔细核对各项参数，确保其准确无误。
同时，应关注保护功能的互相关联和顺序，根据实际情况进行配置。
3. 可靠的通讯连接：微机保护装置通常需要与其他设备进行通讯，如与监控系统、控制系统等进行数据交互。
建立可靠的通讯连接对于保证保护装置的正常工作非常重要。
在选择通讯方式时，应考虑通讯速度、稳定性和安全性等因素，并确保通讯连接的易维护性。
4. 定期的维护和检修：微机保护装置作为设备的关键部件之一，需要进行定期的维护和检修。
维护内容包括软件升级、数据备份、设备巡检等。
定期的维护和检修可以保证保护装置的稳定性和准确性，提高其可靠性和安全性。
5. 数据的准确性和可靠性：微机保护装置通过采集和处理设备的各种数据来实现保护功能。
因此，数据的准确性和可靠性对于保护装置的正常工作至关重要。
应定期检查和校准传感器，确保数据采集的准确性；同时，应备份重要的数据，以防数据丢失或损坏。
6. 备份和恢复：微机保护装置通常会存储大量的数据，如故障记录、事件记录等。
为了防止数据丢失或损坏，应定期进行数据的备份工作。
此外，还需建立完善的数据恢复策略，以防止在异常情况下数据无法及时恢复。
7. 技术培训和学习：微机保护装置的技术更新很快，为了更好地使用微机保护装置，保护装置的用户和维护人员需要进行定期的培训和学习。
了解新技术、学习新知识可以有效提高对微机保护装置的操作和维护的能力。
8. 安全防护：微机保护装置通常会处理大量的电力信号和数据，因此需要采取相应的安全防护措施，以防止不必要的事故发生。
采用微机保护装置的注意事项(三篇)
采用微机保护装置的注意事项微机型继电保护装置具有功能多、灵活性好、可实现在线自动监测等优点，目前已在继电保护中广为采用。
为了充分发挥其功能，保证电力系统的安全运行，笔者认为在采用微机型继电保护装置时应注意以下事项。
1继电保护设计中应注意的事项(1)设计人员必须熟悉微机保护装置的型号、原理、适用范围、技术要求、软件版本号。
了解线路对侧保护的程序版本。
(2)设计过程中，必须考虑强电对弱电回路的干扰。
强电、弱电不得合用一根电缆，排列保护屏端子排时，强电、弱电端子要隔开。
(3)为防止交流电流、交流电压、直流回路进入的干扰，引起微机保护装置工作不正常，在保护的交流、直流电源入口处设计加装抗干扰电容，保护装置的电流、电压和信号引入线一定要选用屏蔽电缆。
2微机保护装置在安装中的注意事项(1)现场开箱检查保护装置设计是否符合“四统一”要求，检查装置内部有无强、弱电回路的走线捆在一起。
(2)引入装置端子在屏上的走线，要远离直流操作回路的导线及高频输入(输出)回路的导线，千万不可以捆扎在一起。
弱信号线远离有强干扰的导线，屏上所有裸露的带电器件与屏板的距离都要大于3mm。
(3)敷设电缆时，充分利用自然屏蔽物的屏蔽作用。
必要时，可设置与保护用的电缆相平行的专用屏蔽线或铜排，并且在屏蔽层两端可靠接地。
千万不可用电缆备用芯两端同时接地作为抗干扰方式。
为了防止高压、雷电等对保护的影响，保护用的电缆敷设路径尽可能远离高压母线以及高频电流入地点(如避雷器的入地点)，并且与电力电缆分层敷设。
(4)保护装置箱体必须用铜螺丝可靠连到保护屏设立的专用接地铜排，铜排再与控制室接地体相连。
3微机保护装置在调试中的注意事项(1)在人体触及微机保护前，确认保护装置箱体已可靠接地。
人体必须对与保护装置箱体接地体相同的接地点放电，最好在整个调试过程中人体都与接地体相连。
(2)调试过程中，所有交流电源试验仪(如频率信号发生器、示波器)的外壳都必须与保护装置在同接地点接地。
10kV变配电站微机保护装置三段式保护有关问题分析
10kV变配电站微机保护装置三段式保护有关问题分析变配电站微机保护装置三段式保护有关问题分析传统的继电器保护有一种保护就需要一套继电器，所以保护种类越多需要的继电器就越多。
二次电路设计就越复杂。
微机保护装置硬件确定后，保护种类可由软件来决定，与二次电路设计关系不太大，所以保护种类可适当增加。
1 微机保护三段式保护1.1 微机保护装置三段式保护包括电流速断、过电流与过负荷保护。
过电流与过负荷保护有定时限与反时限，反时限又有标准反时限、非常反时限、极端反时限与长延时反时限。
都有固定的计算公式，微机保护装置软件还是容易实现的。
1.2 反时限保护级间配合计算与试验都比较困难。
一般用于末端保护。
1.3 传传统的继电器保护动作时限差值△t定时限之间取0.5s，定时限与反时限之间取0.5～0.7s，微机保护装置时间精度可以达毫米级，保护动作时限差值△t可以适当减小。
2 微机保护三段式保护有关问题分析2.1 有些微机保护装置不带延时与带延时电流速断只取其中一种，使用起来不太方便。
2.2 如果将电流速断保护再分为不带延时与带延时电流速断，加上过电流与过负荷保护就成为四段保护，这也没有什么不好。
也可以将带延时电流速断的时间定值范围最小从零开始，这样仍然为三段式保。
目前不带延时电流速断与带延时电流速断还很少同时采用。
2.3 实际上不带延时与带延时电流速断保护同时采用，有一定好处。
因为不带延时电流速断定值为最大运行方式下，下一级保护装置安装处的三相短路电流乘以可靠系数，再用最小运行方式下，本保护装置安装处的两相短路电来校验其灵敏系数。
只采用不带延时电流速断，电流速断保护就会出现一个死区，在死区内发生短路事故只能靠作为后备保护的过电流保护来跳闸，这样就延长了故障切除时间。
如果在不带延时电流速断保护后面再加上一级带延时电流速断保护，带延时电流速断保护的动作电流与下一级保护装置的不带延时电流速断保护的动作电流相同，利用所带延时来配合。
微机保护运行维护的注意事项
●一
维普资讯
Ｊ
电安技 力全 术
第 卷（ ２第 期 ４ ２ 年 ５） ０ ０
全运行 ， 会对事故 时分析 保 护动作情 况产 生误导 。 也 其 他保 护 的压板命 名 与此 相 同。所 以，继保 运行 人 员不但 要在 投产验 收 时严 格把 关 ，要 求安 装 、调试 单位规 范 、准 确地对 保护 硬压 板进行 命名 ，而且在 平 时 的维护 试验 中 ，必 须对 每一 块压板 的标 签名称
工作 的技术措 施 。
［ 关键 词 ］ 微 机保护
近 年 来 ，随 着微 机 保护 技 术 的 不断 发展 和 完 善 ，微机 保护装 置在 新 建变 电站和 旧站 的保护 改造 上 ，被普遍 采 用 。但因运 行 人员运 行 维护经验 不 足 和产 品设 计 、制造 质量上 存在 某 些缺陷 ，往 往导 致 微机 保 护装置 工作 不 正常 。结 合黄埔 供 电局 微机保 护 装置 的运行 维护 经验 ，提 出以下几 点注意 事项 。
的方法作为抗干扰措施”继保运行人员在进行维护 。 工作时必须严格检查这些措施的落实情况， 确保接
地点 接地 可靠 ，装置 的抗干 扰盒‘ 【作正 常 。
３ 保护屏压板标签准确命名的问题 为了实现多种功能 ， 微机保护装置除了本身具 有保 护 的软投 退功 能外 ， 保 护屏上 还有大 量 的硬 在
２ 整定通知单填 写内容的问题
微 机保 护装置 的 功能 比较齐 全 ，基本 上 能满足 各 种动 作逻 辑 的要求 ，因此它 的整 定项 目格 式表较 多 。但 是 ，针对 不 同的 电压 等级 及设 计要 求 ，并不 是每一 个整 定 项 目都 必须用 到 。一般 的整定通 知单
微机保护装置安全操作及保养规程
微机保护装置安全操作及保养规程引言微机保护装置是电力系统中重要的保护设备，能够检测电力系统中的异常电信号，并在出现故障时采取相应保护措施，以防止设备损坏，保障电力系统稳定运行。
为保障设备安全稳定运行，以下将介绍微机保护装置的安全操作及保养规程。
安全操作规程1. 工作前的准备使用微机保护装置前，需确认该装置已安全接地，工作场所通风良好，无易燃易爆物品，且工作环境温度、湿度符合要求。
2. 设备操作前的准备设备操作前，需检查设备电压是否符合要求，接线是否正确并足够紧固，各种指示灯是否正常，以确保设备工作在一个正常的环境之中。
3. 设备的使用在使用微机保护装置期间，应遵守以下安全操作规程：1.严禁触摸或擦拭带电元件，禁止将金属物品放置在带电元件上。
2.调试时，切勿随意更改设备参数，必须经过专业人员允许后方可进行调试操作。
3.禁止修改设备内的程序代码。
4.只能使用厂家或专业技术人员提供的软件进行操作。
5.运行设备时，应保持电压稳定、环境干燥，适当的通风。
4. 使用后的注意事项使用微机保护装置时，应注意以下事项：1.按照设备说明书及相关标准要求，及时对设备进行维护，并使用专用布保护设备。
2.设备维修时，应事先将设备停止运行，并在进行任何的电气连接和调整前，必须切断电源。
3.严禁擅自拆卸或改动总线和模块，修理设备时，应按照厂家规定或请专业技术人员进行。
保养规程为保证微机保护装置的正常运行，需定期进行以下保养：1. 日常保养1.每次工作后，清洁设备表面，防止灰尘和污垢影响其散热；2.定期检查设备接线及金属部件的紧固情况；3.每月清洁设备连轨和连接器；4.定期检查设备内部连线、模块和元器件的连接情况。
2. 定期保养1.非必要情况下，设备应每年次两次进行定期维护；2.每次维护前，应按厂家规定的程序进行备份，以便出现故障时能够快速恢复数据；3.定期更换电容、电源部件和其他易损件，确保设备的持续稳定运行；4.对设备进行全面性能测试，确保试验能够正确地开展。
远征科技yz302微机保护说明书
远征科技yz302微机保护说明书一、产品概述远征科技yz302微机保护是一款用于保护微机设备的高性能保护装置。
该装置采用先进的微机控制技术，能够对微机设备进行全面的保护，有效防止外界干扰和电源故障对微机设备造成的损坏。
二、产品特点1. 高性能保护：远征科技yz302微机保护装置能够实时监测微机设备的工作状态，一旦检测到异常情况，能够迅速做出反应，保护微机设备免受损坏。
2. 多种保护功能：该装置具备过电压、过电流、欠电压、欠电流、短路、过温等多种保护功能，能够全面防范各种电源故障对微机设备的影响。
3. 灵活可调节：远征科技yz302微机保护装置的保护参数可根据实际需求进行调整，以适应不同的工作环境和设备要求。
4. 自动恢复：一旦保护装置触发保护措施，当异常情况得到解决后，装置能够自动恢复正常工作状态，保证微机设备的连续运行。
三、安装要求1. 请在无电源的情况下进行安装，确保安全。
2. 将远征科技yz302微机保护装置与待保护的微机设备连接，确保连接牢固可靠。
3. 请确认装置的保护参数设置正确，以确保能够有效保护微机设备。
四、使用方法1. 打开电源，确保装置正常工作。
2. 根据微机设备的工作特点和环境要求，调节装置的保护参数。
3. 当微机设备出现异常情况时，装置会立即采取相应的保护措施，保护微机设备不受损坏。
4. 当异常情况解决后，装置会自动恢复正常工作状态。
五、注意事项1. 请勿在高温、潮湿或有腐蚀性气体的环境中使用装置，以免影响装置的正常工作。
2. 请勿将装置暴露在阳光直射或雨淋的环境中，以免损坏装置。
3. 请定期检查装置的工作状态，确保其正常运行。
4. 如发现装置有异常情况，请及时停止使用并联系售后服务人员进行维修。
六、维护保养1. 请定期清洁装置表面，以保持其良好的散热性能。
2. 请定期检查装置的连接线路，确保连接牢固可靠。
3. 如发现装置存在故障或异常情况，请及时联系售后服务人员进行维修。
WXB-63型微机保护装置检修调试工艺及标准
WXB-63型微机保护装置检修调试工艺及标准1注意事项1.1防尘、防静电。
1.2模件插拔时一定要先关电源。
1.3打印机在通电状态下，不能强行转动走纸旋钮。
走纸可通过打印机按键或者在停电状态下进行。
2仪器仪表准备2.1数字万用表一块2.2 500V兆欧表一块2.3 MRT—02A型多功能继电保护测试仪一套2.4耐压测试仪一台2.5其它有关试验设备3外部及内部检查3.1外部检查3.1.1外部检查装置应安装牢固，外壳及面板应完好无锈蚀，并清扫灰尘。
3.1.2检查外部接线应牢固，接触良好，各标头标识正确，排线应整齐。
3.2内部检查3.2.1松开面板紧固条，拔出所有模件，检查各模件上元件是否松动，有无机械损伤，连线是否被扯断。
3.2.2取下装置后盖，检查背板接线有无断线、绕线不牢或碰线。
图1 多功能继电保护装置主机箱面板4保护模件调试各模件就位并插紧，合上电源开关，装置正常时现象应如下：4.1电源模件上电源指示灯（绿色）全部亮。
4.2保护模件上数码管显示时间。
5交流模件调试如图1用MRT上Uan输入电压至X30—X31，Ian输入电流至X26—X27，用P0、P1命令显示电压、电流有效值，误差应在±3%之内。
6出口模件调试6.1出口接点检查6.1.1跳闸接点检查通过面板键盘键入“D0”命令，跳闸灯应亮，检查接点X17—X14，X23—X20，X49—X48应通。
6.1.2合闸接点检查通过面板键盘键入“D1”命令，合闸灯应亮，检查接点X16—X14，X22—X20应通。
6.1.3告警接点检查a)按住RESET键，故障灯应亮，检查接点X15—X14，X21—X20应通；b)装置上电后，拨动保护模件上重合闸投入/退出开关，呼唤灯应亮，检查接点X15—X14，X21—X20应通。
6.2复归检查6.2.1跳、合闸信号位磁保持信号，通过按面板上的复归按钮应能复归。
6.2.2端子X35接直流正电源，X36端子接直流负电源，跳、合闸信号应能复归。
PA150微机综合保护装置说明书
第一章 PA150+系列概述1．适用范围PA150+系列微机综合保护测控装置是针对企业电力系统的老款PA150升级而来的新型“四合一”综合保护测控装置，它适用于石化、钢铁、冶金等行业，也适用于电力行业中对保护功能要求比较灵活的场合。
PA150+系列保护测控装置采用先进的技术，精心的设计，使保护和测控既相对独立又相互融合，保护装置工作不受测控和外部通信的影响，确保保护的安全性和可靠性。
PA150 系列保护测控装置不仅支持现场所需的保护、监视、控制功能，还支持综合自动化所需的各种高级应用功能，如故障信息、电量变送功能等，为企业电力系统的安全、稳定、经济运行提供了坚实的基础。
2．主要特点●装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。
●硬件资源丰富，开入量可达12 路，提供丰富的信号和出口接点。
●操作回路交、直流配置灵活，可以适应各种操作机构。
●保护功能配置齐全、动作快速、性能可靠。
●具备完善的装置测试功能，方便了现场的调试和检测。
●装置具备软件对时和硬件对时功能。
硬件对时支持GPS 差分秒脉冲对时或者IRIG-B 码对时，装置可自动识别对时方式。
●完善的事件报告处理功能，可保存最新32次动作报告，最新32次S0E变位记录报告，最新32次用户操作记录报告。
●保护功能和通信功能分别由独立的CPU 来实现，网络的状况不影响保护的正常运行。
良好的人机界面、汉字显示、中文报告显示。
●支持一路独立的485 口通信，MODBUS-RTU协议。
●符合《DL/T 478 一2001 静态继电保护及安全自动装置通用技术条件》 规程要求。
●符合《B14285-93 继电保护和安全自动装置技术规程》规程要求。
3．PA150+系列装置液晶显示说明3.1主画面液晶显示说明装置上电后，正常运行时液晶屏幕将循环显示主画面，基本格式如下（以PA150+F1 为例）:3.2 保护动作时液晶显示说明本装置能存储32次动作报告，当保护动作时，液晶屏幕自动显示最新一次保护动作报告，当一次动作报告中有多个动作元件时，所有动作元件将循环显示，格式如下：3.3 自检出错时液晶显示说明本装置能存储32 次装置自检报告，保护装置运行中，硬件自检出错将立即显示自检报告，当一次自检报告中有多个出错信息时，所有自检信息将滚屏显示，格式如下：4．PA150+系列装置菜单功能说明在主画面状态下，按‘确认’键可进入主菜单，通过‘↑’、‘↓’、‘确认’和‘取消’键选择子菜单。
采用微机保护装置的注意事项范文
采用微机保护装置的注意事项范文注意事项：使用微机保护装置的安全性和可靠性至关重要，以下是一些建议和注意事项，帮助你正确使用微机保护装置。
一、安全注意事项：1. 确保设备与电源正确连接：在使用微机保护装置之前，必须确保设备与电源正确连接。
检查电源线是否完好无损，插头是否插紧，避免电源线松动或插头松动导致电流不稳定或短路，以免引起火灾或其他电器事故。
2. 避免环境湿度过高：微机保护装置通常不适应于潮湿或湿度过高的环境，应尽量避免放置在潮湿或受潮的地方，以免影响其正常运行。
3. 注意使用场所温度：微机保护装置一般适用于室温环境，过高的温度可能导致设备故障或损坏。
因此，在使用微机保护装置时，应确保设备周围的温度适宜，避免高温环境下使用。
4. 避免外部物体遮挡：微机保护装置的正常运行需要通风良好，因此，要避免将其放置在有遮挡物的地方，以免影响设备的散热和运行。
5. 禁止私自拆卸和改装：为了确保设备的安全性和可靠性，严禁私自拆卸和改装微机保护装置。
如需对设备进行维修或更换零部件，应由专业人员进行操作。
二、使用注意事项：1. 仔细阅读说明书：在使用微机保护装置之前，应详细阅读设备的使用说明书，了解设备的功能和操作方法，确保正确使用设备。
2. 正确接线：接线错误可能导致设备故障或损坏，因此，在接线之前必须仔细阅读设备的接线图和说明，确保接线正确无误。
3. 定期检查设备：微机保护装置需要定期检查和维护，以确保设备的正常运行。
定期检查设备的电源线、连接线和接线等部分，如果发现松动或损坏，应及时修复或更换。
4. 隔离电源：在对微机保护装置进行维修或清洁之前，必须先隔离电源，以确保工作人员的安全。
使用工具时，要谨慎操作，避免损坏设备。
5. 注意数据备份：微机保护装置中可能存储有重要的数据，为了防止数据丢失或损坏，建议及时备份数据。
如有需要，可以使用专门的软件或设备进行数据备份。
6. 定期更新软件：为了确保设备的正常运行和安全性，建议定期更新微机保护装置的软件。
微机继电保护的优点及抗干扰措施
微机继电保护的优点及抗干扰措施微机继电保护是一种利用微处理器和数字电子技术实现的新型继电保护装置。
相比于传统的电磁式继电保护装置，微机继电保护具有以下优点：1. 高可靠性：微机继电保护采用数字电子技术，具有较高的可靠性。
数字电子元件稳定可靠，寿命长，相对于传统的机械继电器和电磁元件，其故障率更低，减少了由于元件故障引起的保护误动和漏动的可能性，提高了电力系统的可靠性。
2. 灵敏度高：微机继电保护能够采集电力系统中各种电量的实时数据，并以高速、高精度进行处理。
通过灵敏度高的微机算法，可以实现对各种异常情况的快速判断和定位。
微机继电保护还能够根据电力系统的实际情况进行参数调整，提高保护的适用性和可调性。
3. 功能强大：微机继电保护具有丰富的保护功能。
除了常见的过载、短路、接地故障等保护功能以外，还可以实现电气距离保护、差动保护、方向保护、变压器保护、母线保护等复杂的保护功能。
微机继电保护还可以与通信系统进行联动，实现远程监视和控制。
4. 易于操作和维护：微机继电保护具有友好的人机界面，可以通过触摸屏、键盘等方式进行操作。
操作界面直观明了，操作简便，能够快速调整保护参数。
微机继电保护还能够进行自检和自校验，能够自动检测继电器的工作状态和电源状态，提供故障自诊断功能，大大方便了设备的维护和维修。
为了保证微机继电保护的正常工作，还需要采取一系列的抗干扰措施，主要包括以下几个方面：1. 绝缘措施：微机继电保护的所有输入和输出接口都需要进行绝缘处理，以免因系统的绝缘不良导致的电磁干扰。
2. 屏蔽措施：对关键线路进行屏蔽处理，减少外界电磁干扰的影响。
可以采用屏蔽箱或者屏蔽线缆来实现。
3. 地线措施：采用合适的地线接法，通过对接地电阻的合理选择和接地引线的良好连接，减少外界干扰对于系统的影响。
4. 滤波措施：对于输入输出线路，可以通过增加滤波器来滤波，减少高频干扰对系统性能的影响。
5. 定位措施：安装微机继电保护时，应尽量靠近受保护对象，减少接线的长度，减小传输过程中干扰信号的影响。
关于BP-2系列微机母线保护在实际运行的几个问题及注意事项
关于BP-2系列微机母线保护在实际运行的几个问题及注意事项随着微机保护的推广和应用，微机母线保护装置已被越来越多的用户认可和应用。
它具有快速反应母线故障、抗饱和能力强、调试方便、有完备的故障报告等特点，能够较好地满足现场需要。
但在实际应用中，母线分列运行等情况，会对保护装置的正确动作有一定的影响。
本文以双母线主接线为例，就微机母线保护在实际应用中的几个问题做以简单阐述。
1 母线分列运行1.1降低大差比率制动系数目前，微机母线保护广泛采用带比例制动特性的差动判据，大差判别故障，小差选择故障母线，为提高装置的可靠性，增加了复合电压闭锁措施。
在母线并列运行的时候，如果发生母线区内故障（Ⅰ母故障），则Ⅰ母和Ⅱ母上的元件均提供故障电流(差电流)和制动电流（和电流），差电流为，和电流为；在母线分列运行的时候，如果发生母线区内故障（Ⅰ母故障），故障电流（差电流）由Ⅰ母上的元件提供，制动电流（和电流）由Ⅰ母和Ⅱ母共同提供，差电流为，和电流为。
由上可见，在母线分列运行时，差电流减小，若故障母线连接的是小电源，非故障母线连接的是大电源，或非故障母线由大电流流出时，大差灵敏度下降。
为保证灵敏度，在母线分列运行时，需降低大差比率制动系数。
同时在运行时中要特别注意：双母线并列运行时，不得误投分别运行压板。
假设Ⅰ母故障，由于投了分列压板，所以母联不参加Ⅰ、Ⅱ母的差流计算，实际系统Ⅱ母向Ⅰ母流过短路电流。
那么显而易见，Ⅰ母差流为所接间隔的所有电流，可以动作（不考虑定值与实际提供短路电流的大小，以无限大系统），Ⅱ母本应可以平衡，但由于没有母联电流参加平衡，所以不能保持平衡，产生差流，造成动作，会使其非故障母线所有开关被跳闸，扩大事故。
1.2 母联死区故障如上图所示，母联死区故障，故障点位于母联开关和母联TA之间。
在母联开关合，母线并列运行时，保护逻辑如下：大差动作，Ⅰ母小差动，Ⅰ母电压闭锁开放，母差先动作于1母，同时启动母联死区保护，经延时，动作于Ⅱ母，将故障点切除；若母联死区故障时，母联开关断开，母线分列运行，保护逻辑如下：大差动作，Ⅰ母小差动作，Ⅰ母电压闭锁，Ⅱ母电压闭锁开放。
微机保护的常规性运行维护
4.检查保护盘各切换开关、刀闸、连片、熔断器的位置符合规定并接触良好；
5.检查保护盘继电器接点无抖动和烧伤痕迹；
6.微机保护盘后端子无松动。
7.检查保护报告打印连续，打印机纸张充足、字迹清晰。
严禁通过操作密码行以下操作：1.开出传动；2.修改定值；3.切换当前定值运行区；4.擅自投退保护装置功能软压板；5.改变装置参数等操作。
四、微机保护装置消缺、检修的一般管理：
工作人员在保护盘或保护的二次回路上工作，必须办理工作票，并履行工作许可制度，按《电业安全工作规程》规定的安全技术措施和组织措施进行。如有更换保护装置或升级改造工作时，施工前必须先将施工技术方案和“三措”、保护装置的有关说明、图纸交予值班人员学习讨论。对运行中的保护装置，虽然已采取防止保护误动的措施，但在工作前还要经值班负责人的同意后，值班员才有权允许检修人员工作。属调度管辖的设备，要征得值班调度员的同意。运行中，需要微机保护停用时，必须先断开保护出口压板，再停直流电源。严禁只以断开直流控制电源的方式代替保护停用。保护人员修改保护定值时，必须先断开保护出口压板后，再进行修改。在任何情况下，严禁带电插拔保护插件。因工作需要检查插件时，必须断开电源做好安全措施后才能进行。拔出的插件严禁用手擦拭，防止静电击穿电路元件。
三、在正常运行中还应注意：
1.微机保护的抗干扰问题。微机保护装置是由各种电子元器件和CPU芯片组成的弱电工作回路，易受到外界谐波、强雷电波及无线电波的干扰，导致装置程序运行出错、死机、拒动或误动等不正常情况，值班维护人员随身携带的手机、无线电对讲机等通讯工具对微机保护装置也能产生影响，在保护运行中要注意大功率通讯工具的使用。
保护装置在运行、备用、停用、回路动作试验等状态下需要配合操作时，须由当班值班人员执行。在检修试验过程中，需要短接端子时，须由试验人员进行短接。在检修期间做保护装置的模拟动作试验时，须事先与当班值班人员联系，征得同意后方可进行。在试验工作开工前，值班人员还要告知在二次回路上工作的其他人员。
保护装置说明书
篇一：保护装置说明书产品使用前请仔细阅读本说明书wtgb2000微机综合保护装置说明书使用说明书安装使用前请详细阅读本使用说明书淮南万泰荣博照明科技有限公司出版日期2014-01-11警告小心注意!通电前注意事项 ? 核对装置箱体上的出厂标签与出厂检验报告，并确认与定货一致。
? 检查装置外壳是否有明显的损伤和变形。
? 检查各插件插拔接触是否可靠。
? 装置外壳是否可靠接地。
? 装置供电电源为交流或直流220v。
? 检查输入装置的交流量各相序及极性应正确无误。
1一、概述wtgb2000微机综合保护装置（以下简称产品）是功能先进的微机型综合保护装置，主要应用于10kv及以下电压等级的高压开关柜保护中,可对进线、电容器、电动机、厂用变等设备进行保护。
1.1 保护功能配置见表1。
产品根据保护对象的不同，设有四种保护模式（可在“设置”菜单的“保护对象”一栏设定），分别适用于线路、电容器、电动机、厂变不同保护对象。
序号功能名称线路电容器电动机厂用变1 两段式电流保护√√√√2 过流反时限保护√√3 负序电流保护√4 过负荷保护√√√5 三相一次重合闸√6 后加速保护√7 过电压保护√√8 低电压保护√√√√9 零序电流保护√√√√10 零序反时限保护√11 不平衡电流保护√12 低频减载√13 启动时间过长√14 过热保护√15 控制回路异常告警√√√√16 弹簧未储能告警√√√√17 tv断线检测√√√√18 非电量保护ⅰ√19 非电量保护ⅱ√20 非电量保护ⅲ√21 重瓦斯保护√22 高温保护√23 遥信、遥控功能√√√√24 遥测√√√√表11.2 产品主要特点2a. 本产品为微机保护装置，其元器件采用工业品，稳定性、可靠性高，可以在高压开关柜等恶劣的环境中工作；宽范围使用环境温度-25℃～+55℃。
b. 单台装置通过菜单设置，轻松实现对馈线、电容器、电动机、厂用变等设备的保护，降低装置和备件储备成本。
采用微机保护装置的注意事项
采用微机保护装置的注意事项在现代化的电力系统中，为保证电力设备的安全、稳定运行，保护设备日益成为电力系统的重中之重。
近年来，微机保护装置作为一种高效、精确的保护手段，已经逐渐普及到电力系统中。
而在对微机保护装置进行选择、调试和运行过程中，需要注意以下几个方面的问题。
1. 了解电力系统结构在选择微机保护装置时，需要充分了解电力系统的结构、接线方式和运行特点。
只有对电力系统的基本情况有足够的了解，才能保证微机保护装置的正确性和完整性。
另外，需要了解各种设备之间的耦合关系，并进行合理的保护分区划分。
2. 确定保护类型不同的电力设备需要采用不同的保护方式。
在确定微机保护装置的类型时，需要考虑设备的特性、运行环境以及可能遭受的各种故障，从而选择合适的保护类型。
同时，需要对保护装置进行参数设置和调整，以保证其对设备的保护能力。
3. 进行保护设备联锁在微机保护装置的调试和运行过程中，需要进行保护设备联锁设计。
有了合理的保护设备联锁，可以防止误操作和设备错误的非法开入，从而保证电力设备的安全运行。
联锁设计中需要考虑不同设备之间的运行特性，避免出现重复或不必要的保护动作。
4. 定期进行设备测试微机保护装置的测试是保证其可靠性与稳定性的重要手段。
针对不同设备的保护需要，可以选择不同的测试方式和方法。
比如，对发电机保护需要进行低压、高压试验和瞬态过电压试验；对变压器保护需要进行变比试验和漏电阻试验等。
定期进行装置测试不仅可以保证保护性能的准确性，还能及时发现设备故障和缺陷，从而对设备进行预维护和保养。
5. 加强维护和管理微机保护装置是复杂的电力系统的关键部件之一，其正常工作对整个电力系统的安全、稳定运行起到关键性作用。
在微机保护装置的维护和管理中，需要加强对装置的巡检和保养，及时发现和处理装置故障。
此外，对微机保护装置的日常维护和修理需要遵循相应的程序和规范。
定期进行系统资料备份和数据存储也是加强电力系统管理的重要步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：SM-ZD-94216
采用微机保护装置的注意
事项
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
编制：____________________
审核：____________________
批准：____________________
本文档下载后可任意修改
采用微机保护装置的注意事项
简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。
文档可直接下载或修改，使用时请详细阅读内容。
微机型继电保护装置具有功能多、灵活性好、可实现在线自动监测等优点，目前已在继电保护中广为采用。
为了充分发挥其功能，保证电力系统的安全运行，笔者认为在采用微机型继电保护装置时应注意以下事项。
1 继电保护设计中应注意的事项
(1) 设计人员必须熟悉微机保护装置的型号、原理、适用范围、技术要求、软件版本号。
了解线路对侧保护的程序版本。
(2) 设计过程中，必须考虑强电对弱电回路的干扰。
强电、弱电不得合用一根电缆，排列保护屏端子排时，强电、弱电端子要隔开。
(3) 为防止交流电流、交流电压、直流回路进入的干扰，引起微机保护装置工作不正常，在保护的交流、直流电源入口处设计加装抗干扰电容，保护装置的电流、电压和信号引入线一定要选用屏蔽电缆。
2 微机保护装置在安装中的注意事项
(1) 现场开箱检查保护装置设计是否符合“四统一”要求，检查装置内部有无强、弱电回路的走线捆在一起。
(2) 引入装置端子在屏上的走线，要远离直流操作回路的导线及高频输入(输出)回路的导线，千万不可以捆扎在一起。
弱信号线远离有强干扰的导线，屏上所有裸露的带电器件与屏板的距离都要大于3 mm。
(3) 敷设电缆时，充分利用自然屏蔽物的屏蔽作用。
必要时，可设置与保护用的电缆相平行的专用屏蔽线或铜排，并且在屏蔽层两端可靠接地。
千万不可用电缆备用芯两端同时接地作为抗干扰方式。
为了防止高压、雷电等对保护的影响，保护用的电缆敷设路径尽可能远离高压母线以及高频电流入地点(如避雷器的入地点)，并且与电力电缆分层敷设。
(4) 保护装置箱体必须用铜螺丝可靠连到保护屏设立的专用接地铜排，铜排再与控制室接地体相连。
3 微机保护装置在调试中的注意事项
(1) 在人体触及微机保护前，确认保护装置箱体已可靠接地。
人体必须对与保护装置箱体接地体相同的接地点放电，
最好在整个调试过程中人体都与接地体相连。
(2) 调试过程中，所有交流电源试验仪(如频率信号发生器、示波器)的外壳都必须与保护装置在同接地点接地。
(3) 试验过程中绝不能插、拔插件，等断开电源后才可用专门的插拔器插、拔插件。
(4) 调试过程中必须更换芯片时，要用专用起拔器，不要让人体直接接触芯片(防静电损坏)。
有元件损坏时，一般直接更换插件，把插件返回厂方维修，尽可能不用电烙铁。
(5) 试验装置的电源直接从屏的端子排接入，不要直接接入保护装置。
(6) 由于保护运行中可能受到高能辐射设备引起的干扰，所以调试时要用无线电对讲机发出的无线信号对保护作干扰试验，试验过程中不允许保护出现任何异常。
4 微机保护装置在运行中的注意事项
(1) 严禁他人带紫外线设备进入控制室内，防止紫外线擦除微机保护芯片程序，或者造成保护程序出错。
(2) 为免除人为干扰，运行人员应阻止他人在控制室内使用高能辐射设备(如步话机)。
(3) 当微机保护装置程序版本需升级时，必须是线路两侧保护(主要是高频保护)都升级后保护才能投入运行。
(4) 当继电保护人员对微机保护输入定值，装置内部作业，或者在装置使用的交流电流、交流电压、开关量输入、输出回路作业时，必须申请停用整套微机保护装置。
(5) 装置发出的信号不要长时间保持，防止中央信号光字牌回路(强电)串到保护弱电回路而烧坏元器件。
（郑华凤）
这里填写您的企业名字
Name of an enterprise。
