台达变频器参数设置(简易)

台达变频器参数设置

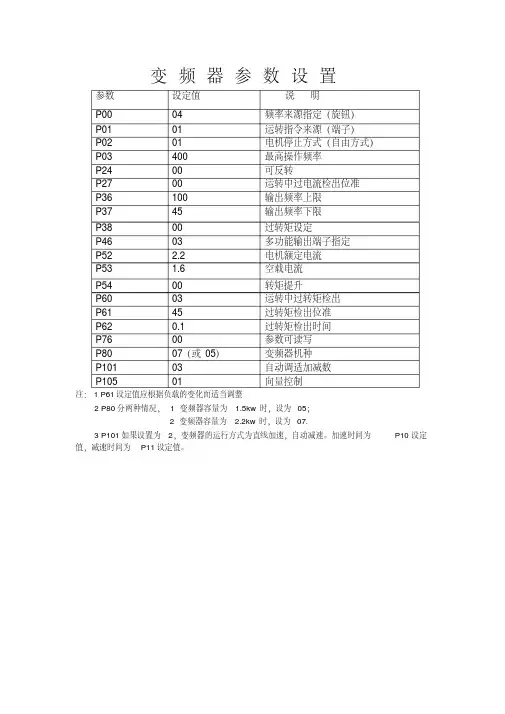

变频器参数设置
参数设定值说明
P00 04 频率来源指定（旋钮）
P01 01 运转指令来源（端子）
P02 01 电机停止方式（自由方式）
P03 400 最高操作频率
P24 00 可反转
P27 00 运转中过电流检出位准
P36 100 输出频率上限
P37 45 输出频率下限
P38 00 过转矩设定
P46 03 多功能输出端子指定
P52 2.2 电机额定电流
P53 1.6 空载电流
P54 00 转矩提升
P60 03 运转中过转矩检出
P61 45 过转矩检出位准
P62 0.1 过转矩检出时间
P76 00 参数可读写
P80 07（或05）变频器机种
P101 03 自动调适加减数
P105 01 向量控制
注：1 P61设定值应根据负载的变化而适当调整
2 P80分两种情况， 1 变频器容量为 1.5kw时，设为05；
2 变频器容量为 2.2kw时，设为07.
3 P101如果设置为2，变频器的运行方式为直线加速，自动减速。

加速时间为P10设定值，减速时间为P11设定值。

台达变频器参数设定(绝对可靠)

台达变频器参数设置
00-02参数重置设定初始值0 如需重置设置为9(基底频率为50HZ), 10（基底频率为60HZ）
00-10控制方式初始值0 设定值1 （V/F 控制+編碼器(Encoder)(VFPG) ）
00-20 频率指令来源设定初始值0 设定值1（由通讯RS485输入）
00-21 运转指令来源设定初始值0 设定值1（外部端子操作, 键盘Stop无效）
02-00 二线/三线式运转控制初始值0 设定值0 （2线式模式1，电源启动运转控制动作）
02-05 多功能输入指令五(MI5) 初始值0 设定值5(异常复位指令Reset )
02-06多功能输入指令五(MI6) 初始值0 设定值12(输出停止) 09-00通讯地址设定初始值0 设定值3（设定值应与PLC程序相一致）
09-01 COM1 通讯传送速度初始值9.6 设定值19.2（设定值应与PLC程序相一致）
09-03 COM1 超时检出初始值0 设定值1
09-04 COM1 通讯格式初始值1 设定值7（8N2 ASCII格式即8个数据位、无校验位、2个停止位）
1。

台达变频器参数设置

台达变频器参数设置台达变频器是一种电力变频器，用于控制交流电机的转速和运行。

通过设置参数，可以调整变频器的运行特性以满足不同的应用需求。

本文将介绍台达变频器常用的参数设置方法。

1. 变频器基本参数设置在使用台达变频器前，需要进行一些基本参数的设置，以确保变频器能正常运行。

以下是几个常见的基本参数设置：1.1 输入电压和频率首先，需要设置变频器的输入电压和频率。

输入电压是指变频器接收的交流电电压，通常为单相或三相电压，具体设置根据应用需求而定。

输入频率是变频器接受的交流电频率，也由应用需求决定。

1.2 输出电压和频率接下来，需要设置变频器的输出电压和频率。

输出电压是变频器输出给电动机的交流电压，通常需与电动机额定电压相匹配。

输出频率是变频器输出给电动机的交流电频率，它决定了电动机的转速。

1.3 过载保护为了保护电动机免受过载的损害，需要设置变频器的过载保护功能。

可以设置过载保护的电流上限，当电动机的电流超过设定值时，变频器将自动停止运行或给出警告。

2. 运行特性参数设置除了基本参数设置外，台达变频器还提供了一些可调节的运行特性参数，以满足不同的应用需求。

以下是其中一些常用的运行特性参数设置：2.1 加速时间和减速时间加速时间和减速时间分别指电动机从静止状态加速到最大速度和从最大速度减速到静止状态所需的时间。

可以根据实际需求设置这两个参数，以控制电动机的运行速度变化。

2.2 转矩补偿转矩补偿是一种根据负载条件调整电动机转矩输出的功能。

通过设置转矩补偿参数，可以在负载变化时自动调整电动机的转矩输出，以确保电机始终在最佳工作状态下运行。

2.3 频率补偿频率补偿是根据输出频率调整电动机电流的功能。

通过设置频率补偿参数，可以在输出频率变化时自动调整电动机的电流输出，以确保电动机始终在额定工作范围内运行。

3. 其他参数设置除了上述的基本参数和运行特性参数设置外，台达变频器还提供了其他一些可调节的参数，以满足更多的应用需求。

台达变频器的参数设定步骤

台达变频器的参数设定步骤如下：变频器无号参数（参数设定范围≧0）（EX: Pr. 01-00）1. 左移键功能关闭：按上下键调整参数值，调整至欲设定的值后按 ENTER 键即可。

2. 左移键功能开启：长按 MODE 键两秒直到参数值最低位开始闪烁，于此位数按上键数值会依序增加，当此位数数值为 9 时再按上键会跳回至 0。

3. 若按下键则闪烁的光标位置会左移一位，同样于此时按上键此位数的值会递增；再按下键游标位置会再左移一位。

4. 完成设定后，左移键功能并不会被关闭，若要关闭左移键功能则需再次按 MODE 键两秒。

Ex: 参数 01-00 预设是 60.00，长按 MODE 键后开启左移功能后，按左移键之流程如下图参数 01-00 的上限值是 599.00，若设定超过 599.00 按 ENTER 键会先跳 Err 字样，然后短暂显示上限值 599.00 以提醒使用者设定超过界限，最后会回到当前的参数设定值（预设是60.00）（代表参数值并未被改变），并且光标位置恢复为最末位。

变频器有号数参数设定情境 1（参数值为一位小数或无小数位，Ex: 参数 03-03）1. 左移键功能关闭：按上下键调整参数值，调整至欲设定的值后按 ENTER 键即可。

2. 左移键功能开启：长按 MODE 键两秒直到参数值最低位开始闪烁，于此位数按上键数值会依序增加，当此位数数值为 9 时再按上键会跳回至 0。

3. 若按下键则闪烁的光标位置会左移一位，同样于此时按上键此位数的值会递增；再按下键光标位置会再左移一位；至最高位数时按上键会由‘ 0 ’ 转成‘ - ’（负号）。

4. 完成设定后，左移键功能并不会被关闭，若要关闭左移键功能则需再次按MODE 键两秒。

Ex: 参数 03-03 预设是 0.0，长按 MODE 键后开启左移功能，按左移键之流程如下图参数 03-03 的上限值是 100.0 下限是 -100.0，若设定超过 100.0 或-100.0 按 ENTER 键会先跳Err 字样，然后显示上限值 100.0 或下限值 -100.0 以提醒使用者设定超过界限，最后会显示当前的参数设定值（预设是 0.0）（代表参数值并未被改变），并且光标位置恢复为最末位。

台达变频器参数设置

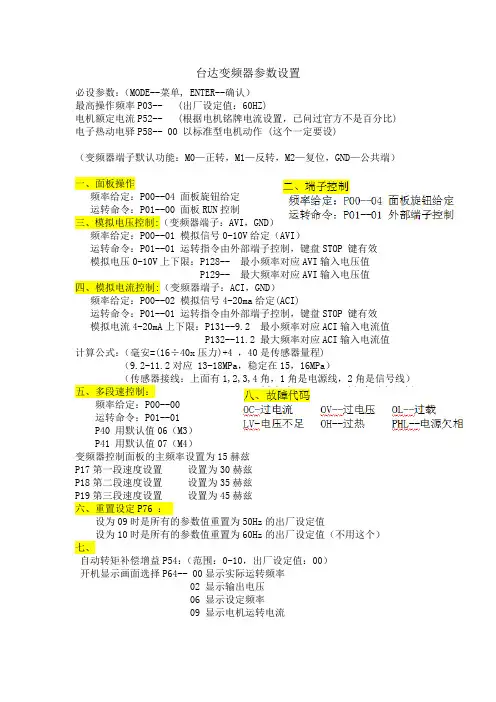

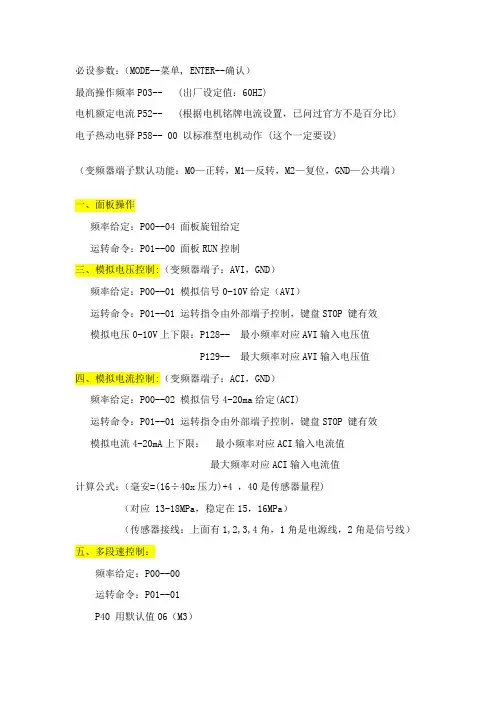

必设参数：（MODE--菜单, ENTER--确认）最高操作频率P03-- (出厂设定值：60HZ)电机额定电流P52-- (根据电机铭牌电流设置，已问过官方不是百分比)电子热动电驿P58-- 00 以标准型电机动作 (这个一定要设)（变频器端子默认功能：M0—正转，M1—反转，M2—复位，GND—公共端）一、面板操作频率给定：P00--04 面板旋钮给定运转命令：P01--00 面板RUN控制三、模拟电压控制:（变频器端子：AVI，GND）频率给定：P00--01 模拟信号0-10V给定（AVI）运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电压0-10V上下限：P128-- 最小频率对应AVI输入电压值P129--最大频率对应AVI输入电压值四、模拟电流控制:（变频器端子：ACI，GND）频率给定：P00--02 模拟信号4-20ma给定(ACI)运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电流4-20mA上下限：最小频率对应ACI输入电流值最大频率对应ACI输入电流值计算公式：（毫安=(16÷40x压力)+4 ，40是传感器量程)（对应 13-18MPa，稳定在15，16MPa）（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）五、多段速控制：频率给定：P00--00运转命令：P01--01P40 用默认值06（M3）P41 用默认值07（M4）变频器控制面板的主频率设置为15赫兹P17第一段速度设置设置为30赫兹P18第二段速度设置设置为35赫兹P19第三段速度设置设置为45赫兹六、重置设定P76 ：设为09时是所有的参数值重置为50Hz的出厂设定值设为10时是所有的参数值重置为60Hz的出厂设定值（不用这个）七、自动转矩补偿增益P54：（范围：0-10，出厂设定值：00）开机显示画面选择P64-- 00显示实际运转频率02 显示输出电压06 显示设定频率09 显示电机运转电流二、端子控制频率给定：P00--04 面板旋钮给定运转命令：P01--01 外部端子控制八、故障代码OC-过电流 OV--过电压 OL--过载LV-电压不足 OH--过热 PHL--电源欠相。

台达变频器参数设置简易

台达变频器参数设置必设参数：（MODE--菜单, ENTER--确认）最高操作频率P03-- (出厂设定值：60HZ)电机额定电流P52-- (根据电机铭牌电流设置，已问过官方不是百分比)电子热动电驿P58-- 00 以标准型电机动作 (这个一定要设)（变频器端子默认功能：M0—正转，M1—反转，M2—复位，GND—公共端）一、面板操作频率给定：P00--04 面板旋钮给定运转命令：P01--00 面板RUN控制三、模拟电压控制:（变频器端子：AVI，GND）频率给定：P00--01 模拟信号0-10V给定（AVI）运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电压0-10V上下限：P128-- 最小频率对应AVI输入电压值P129--最大频率对应AVI输入电压值四、模拟电流控制:（变频器端子：ACI，GND）频率给定：P00--02 模拟信号4-20ma给定(ACI)运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电流4-20mA上下限：P131--9.2 最小频率对应ACI输入电流值P132--11.2 最大频率对应ACI输入电流值计算公式：（毫安=(16÷40x压力)+4 ，40是传感器量程)（9.2-11.2对应 13-18MPa，稳定在15，16MPa）（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）五、多段速控制：频率给定：P00--00运转命令：P01--01P40 用默认值06（M3）P41 用默认值07（M4）变频器控制面板的主频率设置为15赫兹P17第一段速度设置设置为30赫兹P18第二段速度设置设置为35赫兹P19第三段速度设置设置为45赫兹六、重置设定P76 ：设为09时是所有的参数值重置为50Hz的出厂设定值设为10时是所有的参数值重置为60Hz的出厂设定值（不用这个）七、自动转矩补偿增益P54：（范围：0-10，出厂设定值：00）开机显示画面选择P64-- 00显示实际运转频率02 显示输出电压06 显示设定频率09 显示电机运转电流二、端子控制频率给定：P00--04 面板旋钮给定运转命令：P01--01 外部端子控制八、故障代码OC-过电流 OV--过电压 OL--过载LV-电压不足 OH--过热 PHL--电源欠相。

台达变频器参数设置(简易)

台达变频器参数设置必设参数：（MODE-菜-单,ENTER--确认）最高操作频率P03--(出厂设定值：60HZ)电机额定电流P52--(根据电机铭牌电流设置，已问过官方不是百分比)电子热动电驿P58--00以标准型电机动作(这个一定要设)（变频器端子默认功能：M0—正转，M1—反转，M2—复位，GND—公共端）一、面板操作频率给定：P00--04面板旋钮给定运转命令：P01--00面板RUN控制三、模拟电压控制:（变频器端子：AVI，GND）频率给定：P00--01模拟信号0-10V给定（AVI）运转命令：P01--01运转指令由外部端子控制，键盘STOP键有效模拟电压0-10V上下限：P128--最小频率对应AVI输入电压值P129--最大频率对应AVI输入电压值四、模拟电流控制:（变频器端子：ACI，GND）频率给定：P00--02模拟信号4-20ma给定(ACI)运转命令：P01--01运转指令由外部端子控制，键盘STOP键有效模拟电流4-20mA上下限：P131--9.2最小频率对应ACI输入电流值P132--11.2最大频率对应ACI输入电流值计算公式：（毫安=(16÷40x压力)+4，40是传感器量程)（9.2-11.2对应13-18MPa，稳定在15，16MPa）（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）五、多段速控制：频率给定：P00--00运转命令：P01--01P40用默认值06（M3）P41用默认值07（M4）变频器控制面板的主频率设置为15赫兹P17第一段速度设置设置为30赫兹P18第二段速度设置设置为35赫兹P19第三段速度设置设置为45赫兹六、重置设定P76：设为09时是所有的参数值重置为50Hz的出厂设定值设为10时是所有的参数值重置为60Hz的出厂设定值（不用这个）七、自动转矩补偿增益P54：（范围：0-10，出厂设定值：00）开机显示画面选择P64--00显示实际运转频率02显示输出电压06显示设定频率09显示电机运转电流二、端子控制频率给定：P00--04面板旋钮给定运转命令：P01--01外部端子控制八、故障代码OC-过电流OV--过电压OL--过载LV-电压不足OH--过热PHL--电源欠相。

台达变频器参数设置(简易)

台达变频器参数设置必设参数：（MODE--菜单, ENTER--确认）最高操作频率P03-- (出厂设定值：60HZ)电机额定电流P52-- (根据电机铭牌电流设置，已问过官方不是百分比)电子热动电驿P58-- 00 以标准型电机动作 (这个一定要设)（变频器端子默认功能：M0—正转，M1—反转，M2—复位，GND—公共端）一、面板操作频率给定：P00--04 面板旋钮给定运转命令：P01--00 面板RUN控制三、模拟电压控制:（变频器端子：AVI，GND）频率给定：P00--01 模拟信号0-10V给定（AVI）运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电压0-10V上下限：P128-- 最小频率对应AVI输入电压值P129--最大频率对应AVI输入电压值四、模拟电流控制:（变频器端子：ACI，GND）频率给定：P00--02 模拟信号4-20ma给定(ACI)运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电流4-20mA上下限：P131--9.2 最小频率对应ACI输入电流值P132--11.2 最大频率对应ACI输入电流值计算公式：（毫安=(16÷40x压力)+4 ，40是传感器量程)（9.2-11.2对应 13-18MPa，稳定在15，16MPa）（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）五、多段速控制：频率给定：P00--00运转命令：P01--01P40 用默认值06（M3）P41 用默认值07（M4）变频器控制面板的主频率设置为15赫兹P17第一段速度设置设置为30赫兹P18第二段速度设置设置为35赫兹P19第三段速度设置设置为45赫兹六、重置设定P76 ：设为09时是所有的参数值重置为50Hz的出厂设定值设为10时是所有的参数值重置为60Hz的出厂设定值（不用这个）七、自动转矩补偿增益P54：（范围：0-10，出厂设定值：00）开机显示画面选择P64-- 00显示实际运转频率02 显示输出电压06 显示设定频率09 显示电机运转电流二、端子控制频率给定：P00--04 面板旋钮给定运转命令：P01--01 外部端子控制八、故障代码OC-过电流 OV--过电压 OL--过载LV-电压不足 OH--过热 PHL--电源欠相【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。

台达变频器参数配置指南

台达变频器参数配置指南1. 引言本文档旨在提供有关台达变频器参数配置的指导，以帮助用户合理、准确地配置和调整台达变频器的参数。

台达变频器作为一种常见的电力设备，其参数设置对正常运行和性能发挥至关重要。

正确配置参数可以有效地保护设备和工作系统，提高生产效率和能源利用率。

2. 台达变频器的基本参数台达变频器的参数设置分为基本参数和高级参数两部分。

在进行参数配置之前，用户应了解和掌握以下基本参数的含义和作用。

2.1 输入电源参数- 输入电压（V）- 输入频率（Hz）2.2 输出电机参数- 额定输出电压（V）- 额定输出频率（Hz）- 额定输出电流（A）2.3 控制模式参数- 运行模式（如恒定转速、矢量控制等）- 加速时间（ms）- 减速时间（ms）- 过载保护等级3. 台达变频器参数配置步骤3.1 确定工作负载需求在参数配置之前，用户应根据实际工作负载需求，确定所需的变频器输出参数。

根据工作负载特点和要求，合理配置输出电压、频率和电流等参数。

3.2 进入参数菜单使用变频器提供的操作面板或者配置工具软件，进入参数设置菜单。

各个型号的变频器参数设置方式可能略有不同，请仔细阅读变频器的用户手册。

3.3 配置基本参数根据实际需求，依次输入并设置输入电源参数、输出电机参数和控制模式参数。

可参考用户手册和工作需求进行合理配置。

3.4 调整高级参数根据具体应用需求，对高级参数进行调整。

高级参数包括过载保护等级、电机保护参数、PID参数等。

在进行高级参数设置时，请确保对相关参数的含义和作用有一定的了解。

3.5 保存并应用配置在参数设置完成后，将配置进行保存，并确保配置生效。

通过测试和监测，验证所配置参数是否符合工作需求，并进行必要的调整。

4. 预防措施在参数配置过程中，需要注意以下几个方面：- 仔细阅读用户手册和技术规格，确保了解变频器的功能和参数含义；- 配置参数时，按照工作需求合理设置，并谨慎选择默认参数；- 在配置高级参数时，尽量遵循设备制造商提供的建议；- 在配置完成后，进行验证和测试，确保参数配置的准确性和稳定性。

台达变频器参数设置台达变频器参数设置台达变频器参数...

1、台达变频器参数设置功能码　名称　设定值详解　对应变频器远程控制器的参数值　修改条件　P00 频率给定模式　远程控制变频器时，该值务必为 3详解见台达用户手册P35页　- XP01=0~2 C005 = 0P01 运转指令控制模式选择　0：来源于变频器的操作面板；　1：外部控制端子，键盘STOP有效；　2：外部控制端子，键盘STOP无效；　3：通讯控制，键盘STOP有效；　4：通讯控制，键盘STOP无效；　远程控制变频器时，该值务必为3或4详解见台达用户手册P35页　设置范围：３~4P01=3~4 C005 = 1~3XP88 通讯的本机地址　设置范围：１~254P88务必与变频器远程控制器的参数C043/C053值一致。

　XP89=0 C045/C055=0P89=1 C045/C055=1P89=2 C045/C055=2P89 串口通讯波特率　0：48001：96002：192003：38400设置范围：00~03P89=3 C045/C055=3XP92=0 C044/C054=1,C046/C056=0P92=1 C044/C054=1,C046/C056=1P92=2 C044/C054=1,C046/C056=2P92=3 C044/C054=0,C046/C056=0P92=4 C044/C054=0,C046/C056=1P92 通讯的数据格式　0：ASCII格式N-7-21：ASCII格式E-7-12：ASCII格式O-7-13：RTU格式N-8-24：RTU格式E-8-15：RTU格式O-8-1设置范围：00~05 P92=5 C044/C054=0,C046/C056=2X功能码　名称　设定值详解　对应变频器远程控制器的参数值　修改条件　F111 设定频率上限　建议最大输出频率的值设为和远程控制器的C023参数的值相同。

默认为50Hz设置范围：０~400HzF111 = C023F004=0~1 C005 = 0F200 启动给定方式选择　0：来源于变频器的操作面板；　1：外部控制端子；　远程控制变频器时，该值可为二者中的一个　设置范围：０~1 F004=2 C005 = 1~3XF204 主频率来源　远程控制变频器时，该值务必为：５由上位机给定　F204务必为 5 XF900 本机地址　设置范围：１~247 F900务必与变频器远程控制器的参数C043/C053值一致。

台达变频器参数调整表

台达变频器参数调整表
---
1. 常规参数
以下是常规的变频器参数，可根据实际需求进行调整：
2. 高级参数
高级参数可以进行更精确的调整，根据实际需要进行设置：
3. 调节参数注意事项
在调整变频器参数时，请注意以下事项：
- 熟悉变频器的功能和特性，确保能正确操作参数调节；
- 根据负载特点调整相应的参数，以适应不同工作环境和负载条件；
- 在调整参数前，务必先备份当前参数设置，以防止误操作造
成问题；
- 调整参数时，需小心谨慎，逐步试验，避免产生不可逆的损坏；
- 调节参数后，进行全面测试，确保变频器在正常范围内稳定
工作。

4. 总结
在使用台达变频器时，合理调整参数是保证其正常运行和性能
优化的关键。

通过本参数调整表，您可以根据实际需求和负载特性，对变频器进行合理调节，以达到最好的操作效果。

请注意在调整参数时的安全规范，遵守操作手册和相关的安全
要求，确保工作安全和设备稳定性。

---。

台达变频器参数配置表

台达变频器参数配置表1.引言本文档旨在提供台达变频器参数配置的相关信息和指导，以帮助用户正确配置台达变频器。

2.变频器参数配置说明变频器参数配置是指根据具体应用场景的要求，对台达变频器进行各项参数的设置，以实现最佳性能和功能。

以下是常见的变频器参数配置项：2.1 输入/输出参数配置输入电压：根据实际使用环境和电源供应情况，设置适宜的输入电压范围。

输出频率：根据应用需求，设置变频器的输出频率范围。

输出电压：根据负载需求和电机特性，设置适宜的输出电压。

输出功率：根据负载需求和电机功率，设置适宜的输出功率。

2.2 控制参数配置加速时间：根据负载特性和应用需求，设置适宜的加速时间。

减速时间：根据负载特性和应用需求，设置适宜的减速时间。

PID参数：根据控制要求和系统特性，设置合适的PID参数，以提高系统响应性和稳定性。

2.3 保护参数配置过载保护：根据负载特性和电机额定功率，设置适宜的过载保护参数。

过压保护：根据电网情况和负载需求，设置合适的过压保护参数。

过流保护：根据电机额定电流和负载要求，设置合适的过流保护参数。

温度保护：根据应用环境和电机温度特性，设置适宜的温度保护参数。

3.参数配置步骤以下是一般的参数配置步骤，供用户参考：1.确定应用场景和需求，了解变频器的基本要求。

2.配置输入/输出参数，根据实际情况设置电压、频率、功率等参数。

3.配置控制参数，包括加速时间、减速时间、PID参数等。

4.配置保护参数，确保系统在运行过程中有合适的保护机制。

5.验证配置结果，使用各项功能进行测试和调试，确保参数配置正确并符合要求。

4.注意事项在配置参数前，请先阅读变频器的说明书，并了解相关安全操作规定。

配置参数时，务必慎重选择合适的数值和范围，避免对系统造成损坏或不必要的风险。

在参数配置完成后，建议定期进行检查和维护，确保系统运行的稳定性和可靠性。

5.总结本文档介绍了台达变频器参数配置的相关内容，并提供了常见参数的配置指导。

台达变频器参数设置操作步骤

台达变频器参数设置操作步骤1. 确定基本参数在进行台达变频器参数设置之前，首先需要确定一些基本参数，包括输入电源电压、额定频率、输出电机功率等。

这些参数直接影响到最终的参数设置结果。

2. 连接变频器和电机将台达变频器与电机正确连接，并确认连接稳固可靠。

确保电源线、控制线、设备接地等连接正确，避免因连接问题产生故障。

3. 设置参数接下来，进入台达变频器的设置界面，根据实际需求进行参数设置。

3.1 输入电压、输出电压设置根据所使用的电源电压和电机额定电压，将输入电压和输出电压进行相应设置。

这一步是非常重要的，设置不正确可能会导致设备故障或不正常工作。

3.2 频率设置根据所控制的电机的额定频率，将变频器的输出频率设置为相应数值。

通常情况下，频率设置范围为0~400Hz，根据具体需求进行调整。

3.3 过载能力设置根据电机的额定功率和工作环境要求，设置适当的过载能力。

过载能力设置过低可能无法满足电机的工作需求，而设置过高可能导致设备过载，影响设备寿命。

3.4 加速时间、减速时间设置设置变频器的加速时间和减速时间，这些参数决定了电机启动和停止时的时间长度。

根据实际工艺流程和设备要求，进行相应的调整。

3.5 PID控制参数设置根据系统要求，调整PID控制参数，优化系统的控制性能。

PID参数包括比例系数、积分系数和微分系数，根据实际需求进行调整。

3.6 其他参数设置根据具体应用的需求，还可以设置其他参数，如运行方向、频率跟随、启用离心泵控制等。

这些参数的设置需要根据具体设备和工艺要求进行调整。

4. 保存参数设置在设置完所有参数后，要及时保存参数设置。

台达变频器通常会提供保存参数设置的功能，可以将当前参数保存到内部存储器中，以备后续使用。

5. 检查和测试在完成参数设置之后，进行相关的检查和测试，确保参数设置正确并且设备正常工作。

可以通过手动操作和自动操作两种方式进行测试，以验证参数设置的有效性。

6. 调整和优化根据实际使用情况，对参数进行调整和优化。

台达变频器频率参数设置

台达变频器频率参数设置在工业控制系统中，变频器被广泛应用于调节电机的转速和运行状态。

台达变频器作为一种常见的变频器品牌，其频率参数设置对其性能和运行效果具有重要影响。

本文将介绍台达变频器频率参数的设置方法。

1. 变频器频率参数简介变频器的频率参数是指控制电机运行频率的参数，通常表示为单位时间内电机的转速。

可在变频器的设置界面或参数表中进行调整。

频率参数的设置对于电机驱动和运行效果非常重要，因此合理设置频率参数可以提高能效、降低运行噪音以及延长设备寿命。

2. 设置变频器频率参数的步骤在设置台达变频器的频率参数之前，需要先了解具体的设备和应用要求。

下面是设置台达变频器频率参数的步骤：步骤 1：进入参数设置界面首先，确保变频器已连接电源并处于工作状态。

通过台达变频器的控制面板或远程操作界面，进入参数设置界面。

步骤 2：选择频率参数在参数设置界面中，选择频率参数设置选项。

根据具体的应用需求和设备要求，选择适当的频率参数。

步骤 3：设置基本频率基本频率是指电机的额定转速，一般以赫兹（Hz）为单位。

根据电机的额定转速，设置基本频率值。

通常情况下，基本频率的默认值已经事先设置好，只需要根据实际情况进行微调。

步骤 4：设置变频范围变频范围是指电机运行的最低频率和最高频率之间的范围。

根据具体的应用需求，设置合理的变频范围。

一般来说，变频器可以通过调整变频范围来控制电机的转速精度和调节范围。

步骤 5：设置过载保护参数为了保护电机和变频器的安全运行，需要设置过载保护参数。

根据电机的额定功率和工作环境，设置合适的过载保护参数，以防止电机超负荷运行。

步骤 6：保存设置并测试完成参数设置后，保存设置并进行测试。

通过观察电机的运行状态、转速和响应时间来验证设置效果。

如果有需要，可以根据实际情况进行微调和重新设置。

3. 注意事项在设置台达变频器的频率参数时，需要注意以下几个方面：•频率参数设置应根据具体应用需求和设备要求进行调整。

台达变频器参数设定

台达变频器参数设定（VFD-B系列）注：加下划线部分为改动内容用户参数
00-02（重至为出厂值）：09（50Hz）
00-03（开机预设显示画面）：01（输出频率）
基本参数
01-00（最高操作频率设定）：50Hz
01-01（电机额定频率设定）：50Hz
01-02（电机额定电压设定）：380V
01-08（输出频率下限设定）：20Hz
01-09（第一加速时间设定）：50S
01-10（第一减速时间设定）：90S
01-15（自动加减速）： 4
01-23（加减速时间单位设定）：00
操作方式参数
02-00（第一频率指令来源设定）：01
00（不用电位器）
02-01（第一运转指令来源设定）：02
输出功能参数
03-02（多功能输出端子MO2）：09
03-04（任意频率到达设定）：40Hz
保护功能参数
06-04（过转矩检出准位设定）：170
电机参数
07-00（电机额定电流设定）：（电机额定电流/变频器额定电流）×100 07-04（电机级数设定）：默认为4
增加制动单元、电阻时修改下列参数
06-00（过电压失速防止功能）00
06-01（加速中过电流失速防止）120%
06-02（运转中过电流失速防止）120%
08-16（自动稳压功能）02。

台达变频器参数设定

注：P52必须根据电机铭牌正确设定。（单电机即为电机的额定电流。双电机为两电机的额定电流之和。
以下电机参数仅供参考：
电机功率额定电流
0.55KW1.76A
0.75KW2.01A
1.1KW2.59A
1.5KW3.65A2.2KW5AFra bibliotek3KW 6.5A
1.5
P11
第一减速时间选择
1.5
P33
允许停电之最大时间
0.5
P36
输出频率上限选择
50HZ
P37
输出频率下限选择
2HZ
P52
电机额定电流设定
根据电机额定电流设定
P60
过转矩检出功能选择
02
P71
8（操作机）
10（滚轮架\变位机）
P105
控制模式
01向量控制
P76
参数锁定/重置设定
01:锁定;00:重制参数
台达变频器参数设定
功能码
功能说明
参数设定
P00
主频率输入来源设定
01
P01
运行信号来源设定
02
P 03
最高操作频率选择
50HZ
P04
最大电压频率选择
50ZH
P05
最高输出电压选择
380V
P06
中间频率选择
2HZ
P07
中间电压选择
25v
P08
最低输出频率选择
2HZ
P09
最低输出电压选择
25v
P10
第一加速时间选择

台达变频器参数设置

台达变频器参数设置变频器是一种能够改变电机转速的装置，通过调节电压和频率来实现对电机的控制。

台达变频器是一种广泛应用于电机控制领域的设备，具有性能稳定、控制精度高等优点。

在实际应用中，合理设置变频器参数是确保其正常运行的关键。

本文将介绍台达变频器的参数设置方法。

1.基本参数设置(1)电源输入：根据实际情况选择变频器的电源输入电压和频率，一般为220V/380V/440V。

(2)输出电压和频率：根据电机的额定值来设置变频器的输出电压和频率，确保电机能够正常运行。

(3)变频器容量选择：根据电机的功率来选择变频器的容量，一般选择比电机功率略大一些的容量。

(4)控制方式选择：根据实际控制需求选择变频器的控制方式，可以选择V/F控制、矢量控制等。

2.速度控制参数设置(1)速度控制方式：根据实际需求选择速度控制方式，可以选择开环控制或闭环控制。

(2)速度闭环参数：如果选择闭环控制，需要设置速度闭环参数，包括速度比例增益、速度积分增益等。

(3)最大输出频率设置：根据实际需求设置最大输出频率，一般为50Hz或60Hz。

3.加减速时间设置(1)加速时间和减速时间：根据实际需求设置加减速时间，确保电机能够平稳启动和停止。

(2)加速度和减速度：根据实际需求设置加减速度，一般根据电机的惯性和负载情况来调整。

4.故障保护参数设置(1)过载保护：根据电机的额定功率来设置过载保护参数，确保电机在超过额定负载时能够正常停机。

(2)过载恢复时间：设置过载保护后的恢复时间，一般为几秒钟到几分钟不等。

(3)过压保护和欠压保护：设置变频器的过压保护和欠压保护参数，确保电机在电压异常时能够正常停机。

5.其他参数设置(1)运行命令选择：根据实际需求选择运行命令，可以选择本地按钮、远程信号、通讯控制等。

(2)频率跟随：根据实际需求设置频率跟随参数，可以实现多个变频器之间的频率同步。

(3)电机参数补偿：根据电机的特性来设置电机参数补偿，包括电机功率、电机转矩等。

台达变频器参数设置指南

台达变频器参数设置指南1.引言本文档旨在为使用台达变频器的用户提供相关参数设置指南。

台达变频器是一款广泛应用于工业控制领域的设备，通过调整其参数可以实现对电机速度、转矩等特性的控制。

正确的参数设置可以有效提高设备的性能和运行效率。

2.变频器参数说明变频器的参数设置较为复杂，需要根据具体的应用情况和设备需求进行调整。

以下是常见的变频器参数及其作用：基本参数。

包括变频器的型号、额定电压、额定功率等基本信息。

正确设置这些参数是保证变频器稳定运行的前提。

基本参数。

包括变频器的型号、额定电压、额定功率等基本信息。

正确设置这些参数是保证变频器稳定运行的前提。

基本参数。

包括变频器的型号、额定电压、额定功率等基本信息。

正确设置这些参数是保证变频器稳定运行的前提。

基本参数。

包括变频器的型号、额定电压、额定功率等基本信息。

正确设置这些参数是保证变频器稳定运行的前提。

基本参数。

包括变频器的型号、额定电压、额定功率等基本信息。

正确设置这些参数是保证变频器稳定运行的前提。

基本参数。

包括变频器的型号、额定电压、额定功率等基本信息。

正确设置这些参数是保证变频器稳定运行的前提。

基本参数。

包括变频器的型号、额定电压、额定功率等基本信息。

正确设置这些参数是保证变频器稳定运行的前提。

基本参数。

包括变频器的型号、额定电压、额定功率等基本信息。

正确设置这些参数是保证变频器稳定运行的前提。

基本参数。

包括变频器的型号、额定电压、额定功率等基本信息。

正确设置这些参数是保证变频器稳定运行的前提。

电机参数。

包括电机额定功率、功率因数、极数等参数。

根据电机的特性和需求，设置正确的电机参数可以提高变频器对电机的匹配度，确保电机运行稳定。

电机参数。

包括电机额定功率、功率因数、极数等参数。

根据电机的特性和需求，设置正确的电机参数可以提高变频器对电机的匹配度，确保电机运行稳定。

电机参数。

包括电机额定功率、功率因数、极数等参数。

根据电机的特性和需求，设置正确的电机参数可以提高变频器对电机的匹配度，确保电机运行稳定。

台达变频器速度参数设置步骤

台达变频器速度参数设置步骤变频器（Variable Frequency Drive，简称VFD）是一种用于控制电动机转速的设备，通过改变电源频率和电压来实现对电机转速的调节。

台达变频器是一种常见的变频器品牌，具有可靠性高、性能稳定等优点。

为了使变频器能够满足不同应用的需求，我们需要对其进行速度参数设置。

本文将介绍台达变频器速度参数设置的步骤。

步骤一：进入参数设置模式首先，将变频器的电源接通并确保电机处于停止状态。

然后，使用控制面板上的按键或旋钮进入参数设置模式。

不同型号的台达变频器可能具有不同的操作界面，但通常都会有一个设置模式，以便用户更改参数设置。

步骤二：选择速度参数一旦进入参数设置模式，您将能够看到不同的参数选项。

在速度参数设置中，通常会有以下几个常见参数：•设定频率（Setting Frequency）：即所需的电机转速。

您可以使用控制面板上的按键或旋钮来调整设定频率。

台达变频器通常支持小数点后一位的精确设置。

•最大频率（Maximum Frequency）：变频器所能生成的最高电源频率。

通常情况下，最大频率为50Hz或60Hz，根据不同地区的电网标准可能有所不同。

•最小频率（Minimum Frequency）：变频器所能生成的最低电源频率。

对于一些特殊应用，需要更低的转速控制能力，因此设置一个适当的最小频率是必要的。

•加速时间（Acceleration Time）和减速时间（Deceleration Time）：变频器在设定频率之间逐渐加速或减速的时间。

加速时间和减速时间的设置对于确保电机转速的平稳变化非常重要。

步骤三：进行速度参数设置在选择速度参数后，您可以开始进行具体的参数设置。

以下是一些常见的设置方法：•使用控制面板：按照说明书上的说明，使用面板上的按键或旋钮来逐步设置每个参数。

有些变频器可能还配有液晶显示屏，可以更直观地查看和修改参数设置。

•使用计算机软件：台达变频器通常提供与计算机连接和设置的功能。
