关于定压功放70V和100V的说明
C-PA(C牌)带前置带USB定压广播功放产品介绍
◈C-PA(C牌)A系列带前置带USB定压广播功放
C-A150M,C-A250M,C-A350M,C-A450M,C-A650M
〓产品概述〓
◇设有3路话筒输入、2线路输入，1路辅助输出。
各输入通道音量独立控制，高/低音统一调节。
◇ 70V-100V定压输出和4-16Ω定阻输出，五单元LED 电平指示
◇内置MP3曲目播放器，可通过USB输入插口播放MP格式曲目，设有播放、暂停、上一首、下一首功能键，音量独立控制。
◇内置报警声源信号，报警触发自动强切背景音乐并自动播放报警声音。
◇话筒MIC1具有最优先输出默音功能，便于插入紧急广播通知。
◇输出短路保护报警、过热报警和饱和失真报警。
◇本系列共有4种功率型号可供选择，分别为C-A250M/250W、C-A350M/350W，C-A450M/450W，C-A650M/650W。
〓规格参数〓。
惠威MCS7072B网络功放说明书
网络功放说明书（MCS7072B Power Amplifier）一、功能介绍技术特点：1、提供70V/100V定压输出及4～16Ω定阻输出；2、开关机防冲击喇叭、风扇自动调速；3、1路扩展输出口，可用于功率扩展；4、温度保护、过压及过载保护、短路。
功能说明：1、电源指示灯2、电源开关3、信号指示灯4、限压失真指示灯5、过载、短路保护指示灯6、高温保护指示灯7、音量调节旋钮1、网络接口2、平衡信号输入3、非平衡信号输入4、非平衡扩展信号输入5、平衡扩展信号输入6、紧急报警信号输入7、音频信号输出口8、保险管座9、散热风扇口10、电源线连接方式：二、参数配置型号MCS7072B网络通讯协议TCP/IP UDP RTP音频位率8kHz～44.1kHz,16位，8Kbps～320Kbps额定功率1500W功耗2500W输入灵敏度AUX=750mV（非平衡）频响70Hz～18KHz（±3dB）信噪比线路≥105dB网络≥75dB线性失真≤1%保护措施过载、过温、短路保护机身尺寸496x440x132mm（长x宽x高）毛重24.2kg三、终端上线操作说明1.安装好“IP可视公共广播系统”和“嵌入式终端搜索工具”。
注意：（1）建议系统win10，其次win7；（2）软件不要安装在C盘；（3）关闭电脑防火墙。
2.将终端设备通电通网，打开“嵌入式终端搜索工具”，点击上方的“开始搜索”。
3.终端IP默认都是0端的，需要勾选对应的终端，点击“批量配置IP”,可批量自动分配IP，或者右键点击手动“修改IP地址”4.勾选一个终端，点击“批量设置终端”（终端名称只能一个一个去修改，不能批量修改）。
5.填写“接入服务器地址”以及“终端名称（根据实际型号填写）”，并点击“修改”，再点击“批量重启服务”。
6.打开已安装好的“惠威智能广播-服务器版”，点击“终端状态”可查看终端是否已配置上线。
四、终端使用说明1.播放临时任务：打开“惠威智能广播-服务器版”【终端状态】中，选中音频终端的名称，在右侧【手动任务】处点击所要播放的任务,如MP3任务，点击所需播放的音频，点“播放”后按“确定”即可播放手动任务（终端需配合音箱/音柱使用）。
EAW音响、功放
EAW Commercial 开创商用音响的新典范、新标准EAW 作为业内翘楚的世界级专业音响品牌,为适应商用音响市场发展的需要,强力推出了EAW Commercial品牌,更融合了EAW、MACKI E、SIA的丰富资源,着力打造商用音响的第一品牌。
背景近30 年来,EAW在巡回演出及固定安装专业音响方面的成功运用,使之成为当今全球最好的音箱制造商。
应用在如历届奥运会主体育场、超级碗体育场、顶级摇滚巨星REM及顶级歌星Eric Clapt on的巡回演出等。
另外,MACKIE在音乐人及音响工程师中以其优异的声音、质量可靠的调音台、功放及音箱产品享有盛誉。
如在米高梅、派拉蒙公司制作大片,著名歌星的专辑制作等都使用了MACKI E产品。
当EAW决定开拓商用音响市场时,这种合作就自然应运而生了。
设计理念EAWC 产品包括:DSP矩阵调音台、功放及音箱。
所有产品都引入了新技术,更重要的我们把这些产品整合为一体。
EAWC着重于系统而非单一产品。
这意味着可以把产品设计的更加灵活,在进行工程设计及安装时为你更节约时间与成本。
优异的设计使它们表现更加突出,这样你的工程效果得以保障。
高集成度的设计,使得设备易于使用,对客户的培训更加容易。
更加可靠的设计,减少了工程商的维修服务。
简单地说,就是设计注重灵活性——节约设计及安装的时间、成本;音响效果更佳——每个项目都有一致优异的表现;高集成度——使用方便,使培训更加容易;高可靠性——减少了售后服务。
优势EAWC 集中了世界顶级的EAW、Mackie、SIA Software 及Acu ma Labs的设计及制造的优势资源,更多的融合边缘技术。
成功的案例如EAW设计的数字可调阵列,就是集成了强大的数字处理技术、模拟功放及专业音箱技术,从而造就了这一突破性的产品。
事实上,所有的技术如果不能带给客户优异的声音及可靠的质量就一文不值。
EAWC的所有产品都秉承了EAW 及MACKIE一贯严谨的设计原则及精细的生产工艺。
惠威HS系列室内 室外扬声器说明书
HS SERIES MANUAL惠威HS系列室内/室外扬声器配件--阻抗匹配音量控制器：注：3种配件有各种不同的功率选择，在本手册中只做了一个通用性的安装介绍，具体的功率选择请根据您的需要向我们订安装及连接3. 请勿将产品安装过于靠近热源(如火炉，散热器或其他的散热设备)。
4. 对于室外安装，接好线后，请用绝缘胶布包住接线柱，以避免雨水造成的不良影响。
警告：用户未经生产商许可对此产品所作的一切修改与操作都是无效且未经授权的。
我们不承担任何责任。
2欧姆1X1X2X2X4X 4X4X4X4X8X8X8X8X8X8X8X8欧姆6欧姆4欧姆功放最小负载阻抗2欧姆8欧姆6欧姆4欧姆2欧姆8欧姆6欧姆4欧姆功放最小负载阻抗功放最小负载阻抗1X 2X 4X 4X 4X8X 8X 8X 8X 8X 16X 16X 16X 16X 16X 16X 123456789101112131415162X 4X 8X 8X 16X 16X 16X 16X 16X 8X 16X 16X 16X 16X 2X 4X 4X 8X 8X 8X 8X 16X 16X 16X 16X 16X 16X 16X 16X 16X 16X 16X 1234567891011121314151612345678910111213141516对于8Ω扬声器的跳线设置/扬声器的数量(对)对于6Ω扬声器的跳线设置/扬声器的数量(对)对于4Ω扬声器的跳线设置/扬声器的数量(对)2X 4X 4X 4X 8X 8X 8X 16X 16X 16X 16X 16X 16X 16X 16X 16X 1X 2X 4X 4X 4X 8X 8X 8X 8X 8X 16X 16X 16X 16X 16X 16X 1X 2X 2X 4X 4X 4X 4X 8X 8X 8X 8X 8X 16X 16X 16X 16X 1X 1X 1X 1X2X2X 4X 4X 4X 4X 4X 4X 8X 8X 8X 8X 1X 2X 4X 4X 4X 8X 8X 8X 8X 8X 16X 16X 16X 16X 16X 16X 1X 2X 4X 4X 4X 4X 8X 8X 8X 8X 8X 16X 16X 16X 16X 16X 1X 1X 2X 2X 4X 4X 4X 4X 4X 8X 8X 8X 8X 8X 8X 8X 1X1X1X1X2X2X 2X 2X 4X 4X 4X 4X 4X 4X 4X 4X图2附录 A阻抗匹配音量控制器的使用：阻抗匹配音量控制器的用途就是补偿由于多个喇叭和一个功放连接所造成的阻抗减少。
AIST定压功放使用说明
AIST定压功放使用说明
定压功放一般用于广播或写字楼等公共场合的消防。
定压功放为了实现远距离传输，将信号功率放大后，利用线间变压器提升输出电压，一般是70——120V。
到终端后，再利用线间变压器降压匹配阻抗，驱动音箱。
实现了远距离传输，但是损失了音乐保真。
而定阻功放就是我们家里常用的功放，包括HI_FI功放都是定阻输出的。
因为不需要远距离传输，所以信号放大后直接驱动音箱。
达到比较高的保真度。
只要音箱的输入电压和功放的输出电压匹配，音箱的总功率不超过功放的总功率，就可以把音箱一个一个的直接并联到功放的输出端；
这个功放的接线端子一定是接到100V端了，一般的定压式音箱
大多是有70V和100V两个电压，取最边上的两个端子，就是100V了，估计那根红线就是100V的端子，剩下的就是另一边的那个了。
如果真的搞不清的话，可以用万用表测量，那两个电阻大的就是100V的。
广播系统技术规格书

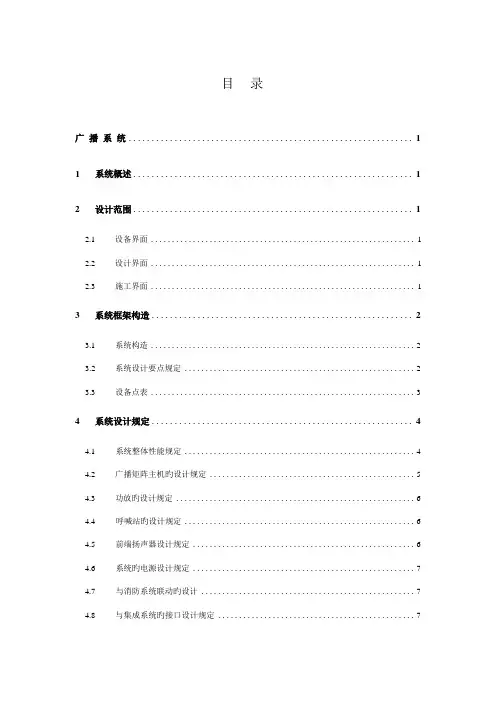

目录 (1) (1) (1)2.1 设备界面 (1)2.2 设计界面 (1)2.3 施工界面 (1) (2)3.1 系统构造 (2)3.2 系统设计要点规定 (2)3.3 设备点表 (3) (4)4.1 系统整体性能规定 (4)4.2 广播矩阵主机旳设计规定 (5)4.3 功放旳设计规定 (6)4.4 呼喊站旳设计规定 (6)4.5 前端扬声器设计规定 (6)4.6 系统旳电源设计规定 (7)4.7 与消防系统联动旳设计 (7)4.8 与集成系统旳接口设计规定 (7) (7) (8) (9)7.1 系统控制器（广播主机） (9)7.2 系统路由器 (10)7.3 系统呼喊站 (10)7.4 功率放大器 (10)7.5 吸顶扬声器 (11)7.6 音量控制器 (11) (11)广播系统1 系统概述公共广播系统旳设计立足于先进、灵活、耐用、可扩展，以智能化为主。
公共广播系统整体设计既可以播放背景音乐，又可以公布平常信息、紧急广播、火灾报警。
系统为整个建筑群发明崇高、优雅、舒适旳工作及生活环境，以便高效旳物业管理功能，完善旳语音信息公布管理广播等。
当紧急事故发生时，它又能作为应急广播，指挥人员疏散。
2 设计范围2.1 设备界面本工程广播系统包括，但不限于如下设备：广播主机一套、功率放大器有关设备一套、呼喊站3 套、音源设备2 套、天花扬声器（6 瓦）601 只、天花扬声器(12 瓦)71 只、12W 盒装挂墙式扬声器147 只、机柜4 个、线缆及有关管材等。
2.2 设计界面本次采用模拟广播系统，在调度所各楼层按办公区域和公共区域，同步根据防火分区划分为不一样广播回路，在各办公房屋内单独设置音量控制单元。
2.3 施工界面本工程广播系统旳施工波及如下几种方面；公共广播系统旳管线安装敷设、连接；公共广播系统旳扬声器旳安装，接续；公共广播系统旳音源设备、主机等旳安装，接续；公共广播系统旳信号传播旳建设；系统旳调试；3 系统框架构造3.1 系统构造公共广播系统采用模拟公共广播，公共广播系统重要可分：节目音源设备、信号处理设备、传播线路、扬声系统、辅助设备等。
souba功放说明书
souba功放说明书
品牌：SOUBA
品名：功放机
输出：100v定压输出，70v定压输出，4至16欧阻抗输出。
输入：2组话筒输入，三组音频输入，1组音频输出。
规格尺寸大约：宽485mm，高90mm，深360mm
特点：质量稳定，性能良好，适用于学校广播系统、商场广播系统、工厂广播系统等。
支持USB，蓝牙，收音机，五分区独立调节音量。
独立风扇散热，散热效果更佳、机器寿命更长久。
介绍：本功放有带前置功放，其功率输出接线方式总输出416Q、70V、110V，前置功放有三路线路输入，二路话放输入；其中话筒2（MIC2）具有自动默音功能。
话筒及线路音量均可独立调节。
本机有过流、过压、短路保护，开机延时，直流保护等功能。
有“可略”前奏提示音。
详情：
1、开机前准备
开机前请您作好以下各项准备，以保证整个扩声系统正常工作：检查输入信号特性，将话筒插入MIC插孔、卡座、CD等线路输入，插入线放输入插孔；
搞清接入机器的负载情况，应尽量使负载与放大器输出阻抗相匹配，否则机器不能输出最大功率，并会引起失真，破坏扩声效果；
检查机器工作场所的电网情况，当电压波动幅度较大，在电网超
过240V的情况下，放大器需配自动交流稳压电源柜。
2、开机程序
将电源插头插入220V，50Hz电源插座；将输入信号插入输入插孔；输出端接入负载；调节音量旋钮，慢慢加大输入信号，同时观察LED发光管，使其输出不超出额定电压。
3、使用注意事项
本机有可靠的短路保护系统，但为了延长机器的使用寿命应尽量避免短路；
本机应装入防潮包装运输，装卸应防止剧烈振动；
本机如发现过载，应关小音量。
Extron MPA 601-70V 和 MPA 601-100V 微型功率放大器 安装指南说明书
在设t ro n .c o m 查技术参数。
安装指南和 MPA 601-100V 微型功率放大器提供基础指导。
REMOTECLASS 2 WIRINGMPA 601-70V70V OUTPUTL (SUMMED)RPOWER 12V 1.3A MAX(SUMMED)RLV CG10V 50mASTANDBY TIMER OFFGRINPUTS第 1 步 - 关闭所有设备并断开所有电源。
第 2 步 - 将放大器安装到强制通风空间、机架、桌下或投影机上。
仅适用于海拔2000m以下地区安全使用 仅适用于非热带气候条件下安全使用第 3 步 - 使用后面板的 2 针 5 mm 螺丝锁定扬声器插座将扬声器与 MPA 601 连接。
第 4 步 - 将音频源或投影机音频输出与 MPA 601 连接。
后面板的 3 个音频输入可单独或一起使用： 1 对 RCA 插座 (非平衡)1 个 3.5 mm 立体声插孔 (非平衡)1 个 3.5 mm 5 针螺丝锁定插座 (平衡或非平衡)平衡单声道输入平衡立体声输入非平衡立体声输入非平衡单声道输入 3.5 mm TRS 插头L (SUMMED)R(SUMMED)RLINPUTS68-2512-50 Rev. A04-17阿纳海姆 • 罗利 • 硅谷 • 达拉斯 • 纽约 • 华盛顿特区 • 多伦多 • 墨西哥城 • 巴黎 • 伦敦 • 法兰克福马德里 • 斯德哥尔摩 • 阿默斯福特 • 莫斯科 • 迪拜 • 约翰内斯堡 • 特拉维夫 • 悉尼 • 墨尔本新德里 • 班加罗尔 • 孟买 • 新加坡 • 首尔 • 上海 • 北京 • 东京全球销售分支机构© 2017 Extron Electronics . 保留所有权利。
提及的所有商标均由其各自所有者拥有。
技术参数如有变化，恕不另行通知。
第 5 步 - 连接 MPA 601 与其它音频设备的电源线。
MPA 601 随附一个 Extron 36 W 桌面型电源。
PA5002纯后级广播功放说明书
OWNER’S MANUALBefore operating, please read this manual completely.PA3002PA4002PA5002P.A.SERIESPublic Address AmplifiersFEATURES●Transformer isolated 100V, 70V and 4 Ohms speaker outputs.● 5 LED indicator for status display.●XLR socket and 6.3 mm jack for link convenient.●Output circuit shorting protection & display.●Series amplifiers of high output power available.AMPLIFIER FRONT VIEW1. AC power switch (1 is power on and the“power LED ” is on ) 2. POWER LED indicator3. CLIP LED indicator (Please reducethe gain to prevent severely clipped waveforms reaching the loudspeakers) 4. SIGNAL LED indicator (Output level)5. PROT LED indicator (DC or output circuit shorted indicator)6. TEMP LED indicator (high temperature indicator)7. Volume (input attenuator)8. Unit’s fan exhaust windowAMPLIFIER REAR VIEW and CONNECTIONS1. fan intake window2. COM. output3. 4～16 output4. 70V output5. 100V output6.220V AC fuse7. XLR input8. 6.3mm socket input 9. 6.3mm socket link 10. XLR link11.220VAC power cord1 2 3 4 5 6 7 81OPERATING PRECAUTIONSMake sure the AC main voltage is correct and is the same as that printed on the rear of the amplifier. Damage caused by connecting the amplifier to improper AC voltage is not covered by the three-year US warranty.Make sure the power switch is off before making any input or output connections.It is always a good idea to have the gain controls turned down during power-up to prevent speaker damage if there is a high signal level at the inputs.CONNECTING INPUTSInput connections are made via either the 3-pin XLR -type connectors (Figure 1) or 6.3 mm sockets on the rear side of the amplifier.CONNECTING OUTPUTSLoad can be connected using banana plugs or spade lugs. A black binding post is considered “COM”, while the three red binding posts are considered “hot”, and the voltage is 38V （different from the model ）, 70V , and 100V .Note:Never connect the “hot ”terminals together.When connecting load （speakers ）, it is better to use one pair of output terminals only. If the PROT Led goes on steadily while power has been turned on and signal has been fed, there must be a trouble of output shorted. Please turn the unit off and correct the trouble then turn it on again.Figure 1 3-pin XLR-type connectorsSPECIFICATIONSHTTP://DSPPA ACOUSTIC TECHNOLOGY CO., LTD.使用说明欢迎惠顾。
Biamp 技术说明书TESIRA AMP-4300R CV 4 通道，300W 定压功放
TESIRA AMP-4300R CV 技术指标
通道数目： 最大额定输出，单声道驱动，70V/100V： THD+N (20Hz 至 20kHz，额定功率)： 频率响应 (20Hz 至 20kHz)： 动态范围 (120Hz 至 20kHz)： 平衡输入阻抗 (网络音频故障移转输入)： 电流 (100-240V AC 50/60Hz)： 尺寸：
功能 • 四个功放通道；每个通道 300W 定压 • 阻抗监测 • 通过 Tesira 软件设定 • 双 AVB 端口 • 可通道桥接 • 可选网络故障移转
• 可选 I/O 接口卡插槽 • 前面板拥有 OLED 显示屏且通过电容式触控按钮导览 • 前面板可控制独立通道或全通道的音量及静音 (可禁用) • 可机架安装 (2RU) • 获得 CE 认证标志，通过 UL 认证，符合 RoHS 指令的规定 • 厂家保修期为 5 年
技术说明书 TESIRA® AMP-4300R CV 4 通道，300W 定压功放
Tesira® AMP-4300R CV 是一款采用 AVB/TSN、具有数字网络的四通道功放，每个通道在 70V/100V 时功率为 300 瓦。AMP-4300R CV 是组成 Tesira 系统的一部分，通过 Tesira 设定软件就可以对其进行设定。AMP-4300R CV 功放 作为 Tesira 系统专用的末端安装设备，从而使系统设计、支持和维护更为简单。前面板 OLED 显示屏可对例如声道静音或 全部静音等功能的调整，并提供整体状态和通道情况的反馈。AMP-4300R CV 配备了阻抗监测功能，以及双 AVB/TSN 接口以实现网络冗余备份。一个后面板可选扩充卡插槽使用 Tesira EX-MOD 扩展卡，使其可作为模拟备份接口或者一个网 络音频扩展接口。AMP-4300R CV 最适用于培训室、报告厅、演艺中心、教堂以及其他需要音频分布或扩声的应用场所。
IP网络功放说明书（MCS1072B Power Amplifier）hivi惠威 IP网络功放说明
IP网络功放说明书（MCS1072B Power Amplifier）一、功能介绍主机尺寸：技术特点：1、提供70V/100V定压输出及4～16Ω定阻输出；2、开关机防冲击喇叭、风扇自动调速；3、1路扩展输出口，可用于功率扩展；4、温度保护、过压及过载保护、短路。
面板功能介绍：1、电源指示灯2、信号指示灯3、限压失真指示灯4、过载、短路保护指示灯5、高温保护指示灯6、电源开关7、音量调节旋钮1、网络接口2、XLR平衡信号输入3、6.35mm平衡信号输入4、6.35mm平衡扩展信号输入5、XLR平衡扩展信号输入6、紧急报警信号输入7、音频信号输出口8、保险管座9、散热风扇口10、电源线二、终端使用说明1、终端配置：按《IPCAS公共广播系统说明书-3.0》安装好软件，打开页面左侧，【系统信息】里面点击【终端配置】，找到当前设别型号（会自动识别型号）点击【修改】按键，修改本设备信息，如：“名称”、“分区”、“音量”、“EQ”等。
2、定时任务点击软件任务栏【定时任务】，进入后点击【新建】然后选择播放终端，再进入【时间设置】配置任务时间，并在任务名称处输入任务名（如：下课铃），然后点击【曲目选择】选好曲目进行下一步控制选择，最后按“确定”。
三、参数配置型号MCS1072B网络通讯协议TCP/IP UDP RTP音频位率8kHz～44.1kHz,16位，8Kbps～320Kbps额定功率1500W功耗2500W输入灵敏度1000mV（非平衡）频响70Hz～18KHz（±3dB）信噪比线路≥105dB、网络≥78dB（A计权）线性失真≤1%保护措施过载、过温、短路保护机身尺寸547.8x484x132mm（长x宽x高）毛重24.2kg四、常见故障与维护：问题可能故障点1、电源指示灯不亮●电源线未接好●保险管已烧2、连续烧毁保险管●保险管是否符合规格●是否正确选择电网输入电压3、长期处于保护状态●输出是否过载或短路●输入的信号是否过大联系我们：珠海惠威科技有限公司惠威官网： /地址：广东省珠海市金湾区联港工业区东成路南1号电话：************客服服务热线：400-0909-1994、没有声音输出●音量旋钮是否调节至适当位置●音频输入输出线材是否已连接5、输出声音过小或过大●音量旋钮是否调节至适当位置●音频输入的灵敏度是否正确6、干扰噪音●由于电气设备引起的噪音●由于无线通讯设备干扰引起的噪音。
纯后级功放的作用和特点
纯后级功放的作用和特点点击：1955 / 回复：0纯后级定压功放是指不带前置放大器的功放,其输入灵敏度较低,一般是1V(或0 dBV),它还带有输出变压器,将输出电压变换到规定的值,然后再去驱动扬声器.●100V（PC4200：200V）, 70V（PC4200：100V）定压输出和4Ω定阻输出（平衡，不接地）；●LCD显示，功放状态一目了然；●6.35mm插口和XLR 插口供方便地实现环接；●输出短路保护并示警；●成系列大功率纯后级可供选择；●可接受PC远程控制；●交流220V工作电压。
前面板1．电源指示灯2．待机电源开关3．LCD状态显示屏4．音量调节加5．音量调节减6．通风散热窗后面板1．风扇口8. 交流电源线2. 卡隆输入口9. 100V 输出（PC4200：200V）3．6.35mm 输入插口10. 70V 输出（PC4200：100V）4. 6.35mm链接插口11. 4-16 输出5.卡隆链接插口12. 输出公共端6.远程控制输入13.地址选择开关7.远程控制输出14. 220V 交流保险丝使用方法：1、输入之连接：输入均连接于机器后面板之卡隆插口（图1）或6.35mm插口。
信号输入（热端）2、输出之连接：输出端子在后面板，可用香蕉插或铲形插连接。
黑色乃公共端，红色乃热端。
通常应使用“定压”反向输入端端子输出，此时各个扬声器应带线间变压器，扬声器的总功率应与功放的额定输出功率相当。
扬声器在近距离配置时也可用“定阻”（4-16Ω）端子输出，相应地地（冷端）此时扬声器的总阻抗应为4-16Ω。
6.35mm插头3、通过地址码设定最多可实现256台连续链接，进行多台图 1 三线卡隆插连接时请注意地址的连续性和不可重复性，本机地址范围从1~128的功放用来作为普通音源的功放，地址从129~256的功放用来作为紧急信号的功放，使用时要加以区分，机器地址的设置请参考附页。
4、功放能自动显示它的工作状态，工作状态有“正常”，“开路”，“短路”，“告警”，不是“正常”的工作状态都会闪烁显示，如果输出有短路现象，则功放能自动断开输出，并蜂鸣器告警，解除短路故障后，必须重新开机功放才能正常工作。
公共广播音响系统常用专业术语中英文对照(第一部分)
公共广播音响系统常用专业术语中英文对照（第一部分）70v定压输出：70 Vv output100v定压输出：100V output220V定压输出：220V output4-16欧定阻输出：4-16 ohms output公共接线冷端：COM port保险盒：fuseAux信号输入口：AUX signal inputAux信号环节输出口：AUX signal output电源输入线：power cord音源信号输入：audio source input音频信号输出至纯后级功放：audio signal output to power amplifier接喇叭群组：connect with speakers音频输出至其他功放设备：audio output to other amplifier默音电位器：mute potentiometer4路100V定压输出：4 channels of 100V output话筒输入：microphone input音频输出至其他功放设备：audio output to other amplifiers1区/2区/3区/4区喇叭群组：1st/2nd/3rd/4th zone speakers紧急/消防常闭短路信号输入：emergency/fire alarm closed short-circuit signal input 紧急/消防信号输入音量调节：emergency/fire alarm input signal volume adjust button 紧急/消防信号输入：Emergency/fire alarm signal input消防报警中心短路触发信号输入：Fire alarm center short-circuit signal input话筒输入：Microphone inputA/B通道AUX信号输入口：channel A/B AUX signal input视频输出口：video output音频输出口：audio outputFM天线接口：FM antennaAM天线接口：A M antenna音频输出口：audio outputFM 75Ω天线输入：FM 75Ω antennaAM天线输入： AM antenna接电源或机箱地：connect with ground of power or device告警短路信号输出：alarm short-circuit signal output功放定压输入：amplifier 100V input输出至喇叭：output to speakers市话线输入口：telephone inputAUX信号输入口：AUX signal input学习键：Study/memory buttonMIC信号输入口：MIC signal input短路信号输出口：short-circuit signal output对讲话筒输入：microphone input监听开关： monitor switch短路输入口：short-circuit signal input线路录音信号输入：line recording signal input音频输出口：audio output6路可编程电源输出：6 channels controllable power output话筒输入至面板MIC1口（话筒录音）： microphone input to MIC1 on front panel 内置监听器声音开关： built-in monitor speaker switch紧急消防。
湖山智能广播系统设计说明书
1、系统方案规划设计说明根据学校规划设计的具体情况，我们设计了一套音频信号集中控制传输，可靠实用的背景音乐、公共（紧急）广播系统。
下面将对其相应方案详细的说明：由于该学校建筑面积较大，为方便广播，所以广播系统要分成多个分区，以便在不同情况下可以进行分区广播或分区寻呼。
根据学校对公共广播的要求，我们以功能需要为标准分区如下：1、教学大楼教室为一个广播分区2、逸夫楼为一个广播分区3、办公楼和小操场为一个广播分区4、大操场为一个广播分区5、食堂为一个广播分区综上所述，将学校共分为5个公共广播分区2、扬声器设置本系统扬声器配置如下：扬声器分布列表区域扬声器型号扬声器功率数量单位总功率备注教室BGS-5W 5W 50 只250W食堂SZ-D20W 20W 2 只40W逸夫楼SZ-D30W 30W 4 只120W小操场和办公楼SZ-B50WA 50W 6 只300W大操场SZ-B80WA 80W 6 只480W3、音源部分设置音源是指声音的来源，即声音来自何方。
它主要是把声音完全准确的表现出来。
音源设备配置表编号产品名称产品型号数量单位备注1 智能控制主机IPABS-II 1 台电脑可编程MP3播放器2 播音话筒DS-308M 1 台鹅颈式3 无线手持话筒DS-U5B 1 套U段可调频，一拖二，双手持4 DVD播放机AEP-858P 1 台全兼容4、功率放大器设置广播功放不同于HI-FI功放。
其最主要的特征是具有70V 和100V恒压输出端子。
这是由于广播线路通常都相当长，须用高压传输才能减小线路损耗。
广播功放的最重要指标是额定输出功率。
应选用多大的额定输出功率，须视广播扬声器的总功率而定。
对于广播系统来说，只要广播扬声器的总功率小于或等于功放的额定功率，而且电压参数相同，即可随意配接，但考虑到线路损耗、老化等因素，应适当留有功率余量。
按照‘规范’的要求，功放设备的容量（相当于额定输出功率）一般应按下式计算：P = K1·K2·ΣPP —功放设备输出总电功率（W）P—每一分路（相当于分区）同时广播时最大电功率P0 = Ki·PiPi—第i分区扬声器额定容量Ki—第i分区同时需要系数：服务性广播客房节目，取0.2-0.4背景音乐系统，取0.5-0.6业务性广播，取0.7-0.8火灾事故广播，取1.0K1—线路衰耗补偿系数：1.26-1.58K2—老化系数：1.2-1.4椐此，如果是背景音乐系统，广播功放的额定输出功率应是广播扬声器总功率的1.3倍左右。
广播系统中定压和定阻的区别
前言：最近做的会议室的扩声系统音箱喇叭都是选用的定阻的，那么定阻和定压有什么区别呢？正文：很多朋友对公共广播和专业音响里面使用的功放有诸多不明白，关于定压和定阻功放，我们大家一起来浅谈下，共同点：都能对来自电脑、CD、DVD等的音频信号共同进行放大，推动音箱工作。
各自的特点：一：定压功放1多应用于公共场合2单声道输出3高电压低电流输出定压功放主要应用于公共场合的公共广播，也应用于家庭的背景音乐。
因为公共广播和背景音乐系统音箱和功放的距离比较远，而且一台功放机通常要连接多个小功率的音箱。
为了减小线路损耗，避免系统中某个喇叭开启或关闭对其他喇叭的音量造成影响所以定压功放高电压低电流输出〔相对的〕。
定压连接功放多个音箱，只要将音箱并联在一条普通的电线上就可以了。
因为定压功放在电路上使用了变压器，所以其音质受到了一定的影响。
但是如果选用优质的广播音箱完全可以体高广播系统的音质。
二：定阻功放1.多用于家庭影院、KTV、舞台2.立体声输出3.低电压高电流输出因为家庭影院、舞台等音箱与功放的距离比较近而且不需要连接很多的音箱，所以定组功放高电流低电压输出，连接功放和音响应选用专用的音响线。
下面介绍广播音箱的特点：现在多数广播音箱内部装有线间变压器，所以在使用时不需要另外安装变压器。
广播用的定压音箱在使用的时候可以并联。
广播音箱功率一般都比较小超市的吸顶音箱功率在3W-10W教室的壁挂音箱功率在3W-10W室外的广播音柱功率在10W-100W高音喇叭的功率在5W-25W定阻音箱功率一般比较大家庭影院的主音箱功率在80W-300WKTV的音箱功率在80W-300W舞台音箱的功率在200W-1000W使用定阻的音箱，最好不要将多个并联。
那么如何区分定阻和定压音箱呢？如何区分定阻功放与定压功放？看音箱的后面标注电压的是定压音箱，标注电阻的是定组音箱。
一般来说定阻音音箱比较常见。
区分定阻功放与定压功放看功放的后面，输出端标注电阻的是定阻功放，输出端标注电压的是定压功放，现在多数的定压功放带有定阻输出功能，所以后面的输出端有标注电压的也有标注电阻的。
定压功放
定阻功放和定压功放都是用在音频信号的放大处理，但是大家知道，音频信号为0.775V左右的弱电信号，要远距离传输，在线路上地信号损耗必然很大，因此大家就把音频信号转换成100V/70V的信号通过有线广播方式进行远距离传输到音频终端（把100V/70V的信号再解调为音频信号接到喇叭）---喇叭（定压喇叭），有些类似高压电传输的方式，所以定压功放把音频信号转成100V/70V传输到喇叭，注意这里大家经常会提到匹配，要选用相应的定压喇叭，定压喇叭可以把定压功放通过线路传输过来的100V/70V 的信号转成音频信号再播放出来，而定阻功放他只是对音频信号进行一个放大处理，在通过线路传输到音箱，注意这里的音箱一般都为定阻的，输入为8欧，4欧，有些箱子有2欧；
简单说：就是定压功放为了远距离音频信号传输，他输出的是100V/70V的信号，接定压喇叭，考虑的是一个功率的匹配，定阻功放输出的是8欧的信号，接定阻地音箱，考虑地不仅仅是一个功率地匹配还有一个输出、输入的匹配，8欧接8欧，音箱并联后接功放要选择功放的4欧输出，当功率也是要考虑的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于定压功放中70V和100V输出说明
第一、常见的定阻功放不适用于长距离传输信号，因为定阻模式下线路会损失非常多的功率，长距离传输时甚至导致系统不能正常运行；而定压功放输出的信号电压很高，同时采用了深负反馈，其输出电压十分稳定，在额定功率范围内所接负载多少对放大器的输出电压影响很小，适合远距离传输。
所以定压传输方式常用于公共广播、背景音乐等大面积空间的长距离传输。
第二、为降低长距离功率传输中传输线的功率损耗，定压功放采用使用输出变压器（国内的定压标准是120V、240V，国外的定压标准是70V、100V。
），电压越高传输线损耗越小，所以在额定负载电压与功放输出电压匹配的情况下，定电压越高，输出功率越大。
同时，在同一定压功放中，如果额定负载电压发生变化，功率就发生相应变化。
例如100V，20W的音箱接在70V定压功放上变成了10W（100V与70V功率差一倍）。
第三，在定压功放中，由于使用输出变压器，故100V和70V定压输出对整体音质都有所损耗，在有效的频带中不会因电压的不同对某一频点损耗造成差别，只会影响整体的功率大小。
