消失模铸造工艺流程及车间环境状况分析消失模铸造简称EPC，又称气化模铸造或实型铸造。
它是采用泡沫塑料模样代替普通模样紧实造型，造好铸型后不取出模样、直接浇入金属液，在高温金属液的作用下，泡沫塑料模样受热气化、燃烧而消失，金属液取代原来泡沫塑料模样占据的空间位置，冷却凝固后即获得所需的铸件。
消失模铸造工艺简图：消失模铸造生产线的工艺流程分为白区与黑区两大部分。
一、白区工艺流程：首先根据铸件的材质以及壁厚选择适合它的原始珠粒。
将原始珠粒按定量加入间歇式予发机中进行预发泡，使其达到工艺要求的密度，通过予发机硫化床干燥后发送到熟化仓内进行熟化。
熟化后的珠粒运送到成型间，将珠粒注入到成型机上的模具中，通蒸汽将其膨胀融解成型，形成铸件模样，通冷水进行冷却降温，使白模具有一样的强度，这时成型机起模人工取出白模放到白模烘干车上，运输至热风隧道通过式烘干室进行烘干。
白模烘干车在烘干室轨道上行走，每推进室内一车，在另一端顶出一车，以此循环。
烘干室采用热风强制循环系统，烘干室内的温度及湿度通过PLC自动控制达到工艺要求，大大提高了生产效率，并节约能源。
白模烘干后运输到组模间组装、粘结浇冒口。
组装好的白模运输至一次涂料间浸刷涂料，不同材质的铸件选择不同的涂料配方，将原材料放入涂料搅拌机中进行搅拌，达到工艺要求时间后测试涂料密度，经测试合格后再放入涂料槽中供工人使用。
将浸刷好的白模放到烘干车上运输至黄模一次烘干室进行烘干，烘干后的黄模运输到二次涂料间进行二次浸刷涂料，达到工艺要求的涂层厚度，再运输至黄模二次烘干室进行烘干、修补。
经过二次烘干后的黄模用烘干车运输到黑区造型工部进行填箱、造型，烘干车空车返回成型间。
至此白区工艺流程全部结束。
二、黑区工艺流程：1、造型工部：造型工部由两条造型线和一条回箱线组成，砂箱的循环运行是由砂箱轨道、手动变轨车来完成，每一条生产线由工艺要求的砂箱数量组成。
每一条造型线由一台2吨单维振实台，两台4吨变频三维振实台组成。

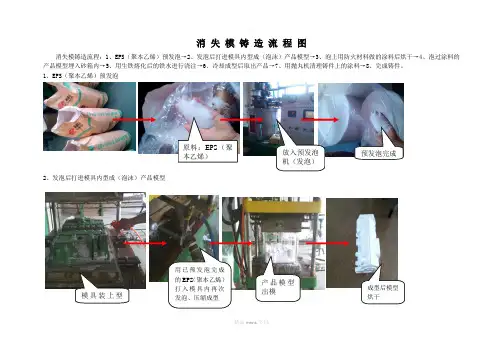

消失模铸造流程图
消失模铸造流程图
消失模铸造流程：1、EPS（聚本乙烯）预发泡→2、发泡后打进模具内型成（泡沫）产品模型→3、泡上用防火材料做的涂料后烘干→4、泡过涂料的产品模型埋入砂箱内→5、用生铁熔化后的铁水进行浇注→6、冷却成型后取出产品→7、用抛丸机清理铸件上的涂料→8、完成铸件。
1、EPS（聚本乙烯）预发泡
2、发泡后打进模具内型成（泡沫）产品模型
模具装上型机用已预发泡完成
的EPS（聚本乙烯）
打入模具内再次
发泡、压缩成型
产品模型
出模成型后模型
烘干原料：EPS（聚
本乙烯）预发泡完成
放入预发泡
机（发泡）
精品word文档
精品word 文档
3、泡上用防火材料做的涂料后烘干
4、泡过涂料的产品模型埋入砂箱内
5、用生铁熔化后的铁水浇入模型内
粘模及制作浇口
泡上用防火材料做的涂料后烘干
烘干
埋箱完成
用生铁熔化后的铁水浇入模型内（简称浇注）
把产品模型埋入砂箱内
精品word 文档
6、冷却成型后取出产品
7、用抛丸机清理铸件上的涂料
启动，翻转
铸件
砂子
将铸件挂在铁架上
将铸件吊入抛丸机
抛丸完成吊出
8、完成铸件
成品铸件
精品word文档。
消失模铸造 ppt课件
• 缺点：易使铸件产生增碳缺陷。
• 应用：铝合金、灰铁及普通碳钢件。
• EPMMA的特点： • 优点： • 非挥发残留物极少，铸件不易产生增碳缺陷； • 模样的尺寸稳定性比EPS好。 • 缺点：发气量较大；价格昂贵；同密度的刚
度不如EPS模料。 • 应用：铸铁、低碳钢、不锈钢件。
第二章
消失模铸造
• 定义：消失模铸造（Lost Foam
Casting）又称气化模铸造（Evaporative Pattern Casting）或实型铸造（Full Mold Casting）。它是采用泡沫塑料模样代替普 通模样紧实造型，造好铸型后不取出模样 、直接浇入金属液，在高温金属液的作用 下，模样受热气化、燃烧而消失，金属液 取代原来泡沫塑料模样占据的空间位置， 冷却凝固后即获得所需的铸件。
• 悬浮剂：钠基膨润土或活化膨润土、粘土、CMC、 聚乙烯醇、糖浆、木质素磺酸钙；PVB、有机改 性膨润土、钠基膨润土或锂基膨润土等。
缸体的整体制模与缸套镶嵌工艺
图7-14 消失模模样组装实例
• 复杂分片：对复杂泡沫模样往往要借助计 算机三维设计进行多个模块的曲面分片。 各模片在粘接时，借用粘接胎膜完成模片 的曲面精确粘接。
• 模片的粘接设计 • 泡沫模片胶粘剂分为两大类：热熔胶和冷
粘胶。粘合方式有手工粘接和机械胶合两 种。
图4 美国Intermet Foundry公司消失模铸造产品
图5
欧美一些消失模铸造企业的黑色合金铸件
九、消失模铸造工艺
• 分类： 1. 根据铸型材料分：
①自硬砂消失模铸造 ②无粘结剂干砂消失模铸造
2. 根据浇注条件分： ①普通消失模铸造
②负压消失模铸造
消失模铸造工艺设计ppt课件-14页文档资料
谢谢你的阅读
知识就是财富 丰富你的人生
（4）制模：制模在制模机上进行，将熟化后的聚苯乙烯 珠粒用压缩空气发送到模具内，通入蒸汽使其软化膨 胀，珠粒间受热融合，黏结成型，模具冷却后开模， 取出模样。
（5）组模：将制成的模样与切割的浇道、浇口等粘接在 一起，形成浇注模。
填砂
填充的干砂温度不能高于50℃，特别是经过使 用后的干砂，必须经过冷却处理，与新砂混合 后才能使用。 泡沫塑料模样放入砂箱前，需在砂箱底部预先 放入一层底砂，经振实、挂平，其厚度一般为 100mm左右，再将上好涂料的模样组（带有 浇、冒口）放在上面，边填砂，边紧实。干砂 的充填和紧实过程必须保证干砂能充填到模型 内部的空腔，并具有足够高的紧实密度，在浇 注过程中起支撑作用。
消失模铸造工艺流程图
制模工艺
• 目前，消失模模样所用的原材料主要有可发泡聚 苯乙烯（EPS）、可发泡聚甲基丙烯酸甲酯 (EPMMA)、苯乙烯和甲基丙烯酸甲醋的共聚物 （STMMA）等。EPS模样发气量 低，残留物量少， 密度小、气化迅速、价格适中等优点，但EPS模样 容易引起铸铁件表面产生光亮碳缺陷和使铸钢件 表面增碳，而采用EPMMA模样对解决增碳、皱皮、 黑渣等缺陷非常有效，但是， EPMMA的发气量大， 约是EPS的1.5倍。STMMA是苯乙烯和甲基丙烯酸甲 醋的共聚物，兼有前两者的优点。
消失模工艺简介：
• 消失模铸造（又称实型铸造）是将与铸 件尺寸形状相似的泡沫模型粘结组合成 模型簇，刷涂耐火涂料并烘干后，埋在 干石英砂中振动造型，在负压下浇注， 使模型气化，液体金属占据模型位置， 凝固冷却后形成铸件的新型铸造方法。
消失模铸造工艺流程为：
1）制作泡塑气化模； 2）组合浇注系统； 3）气化模表面刷、喷特制耐火涂料并烘干； 4）将特制隔层砂箱置于振动工作台上； 5）填入底砂（干砂）振实，刮平； 6）将烘干的气化模放于底砂上，填满干砂，微振适当时间 刮平箱口； （填沙） 7）用塑料薄膜覆盖，放上浇口杯，接真空系统抽真空，干 砂紧固成型后，进行浇注，气化模气化消失，金属液取代其 位置； （浇注） 8）释放真空，待铸件冷凝后翻箱，从松散的砂中取出铸件。
消失模铸造工艺流程
消失模铸造工艺流程
干砂储存在砂仓内，铸造前在塑料模型表面刷涂耐火涂料，然后用电加热管对塑料模型进行烘干处理，温度控制在50℃以下，处理完后的塑料模型置于模箱中，利用干砂进行充填，借助真空泵抽气产生负压，造成砂模内外压差使模砂紧固成型，钢水浇铸，使泡沫塑料模型受热气化抽出，进而被金属液体取代冷却凝固成型后，解除负压。
铸件翻箱落砂后去除浇铸冒口，进入抛丸机进行清砂处理。
工艺流程图见下图：
消失模铸造工艺流程图
塑料模
刷耐火涂料
烘干
干
砂充填模
浇铸
翻箱落砂
去除浇铸冒
抛丸机
包装入库
砂处理
砂仓
电炉熔化
涂料拌和
面包铁、。
铸造工艺流程
消失模铸造工艺流程一、工艺流程示意图rAEPS EPMMA 预热T 加料、搅拌 T 抽真空 T 喷水雾 T 停止抽真空 T 出料T 干燥T 料仓二、工艺流程 模样生产工艺流程图STMMA干上闭模T 预热模具 T 加料T 合模T 发泡成型 T 冷却T 脱模珠粒可发性组浇 合冒落砂斗 T 水平振动筛 T 型砂冷却 T 提升机 T 磁选、除尘 T 储砂斗冒打机 口磨） 浇、铸件成品却浇（一）预发泡：预发泡目的：为了获得低密度、表面光洁、质量优良的泡沫模样。
流程：预热f加料、搅拌f抽真空f喷水雾f停止抽真空f 出料f干燥f料仓、熟化EPS预发温度100~105C；STMMA 预发温度105~115°C；EPMMA 预发温度120~130C。
进入预发机的加热蒸汽压力在0.15~0.20MPa范围调节。
说明：①间歇式蒸汽预发泡机必须满足加热均匀（蒸汽与珠粒接触）筒体内温度在90~130C范围容易调节和控制。
搅拌要充分、均匀，筒体底部和侧壁要有刮板，防止珠粒因过热而粘壁，搅拌速度可调。
筒体底部冷凝水的排除要畅通，否则影响预发泡效果。
②加热蒸汽压力可调并稳定，且蒸汽中不能夹带水分。
③出料要干净，每批发泡后，筒体内残留的料要吹扫干净。
熟化：把预发泡珠放置几小时以上，让空气进入珠粒内，使珠粒变得干燥有弹性，变形后又能复原的过程。
熟化时间一般为10~24h,熟化时间不能太长否则发泡剂损失太多影响发泡成型质量。
（二）成形发泡的工艺过程为：闭模f预热模具f加料f合模f发泡成型f冷却f脱模f模样熟化要点：珠粒均匀填满模具，模具必须预热到100C，水蒸气温度一般在120C左右，压力为0.15MPa。
模样熟化：将模样置入50~70C的烘干室强制干燥5~6h可达到在室温下自然熟化2天的效果。
（三）模样的粘合对复杂的模样往往不能整体发泡成形，而分块制造，最后需要将各块粘合成整体。
另外，模样与浇冒口系统组成模样组，也需要粘合工序。
第2章消失模铸造
消失模铸造
• 定义：消失模铸造（Lost Foam
Casting）又称气化模铸造（Evaporative Pattern Casting）或实型铸造（Full Mold Casting）。它是采用泡沫塑料模样代替普 通模样紧实造型，造好铸型后不取出模样 、直接浇入金属液，在高温金属液的作用 下，模样受热气化、燃烧而消失，金属液 取代原来泡沫塑料模样占据的空间位置， 冷却凝固后即获得所需的铸件。
• 1968年，德国人E.KRYZMOWSKI在砂箱内抽成负 压进行浇注,取得了专利，即现在的消失模铸造。 • 1982年美国首先公开了世界上第一条生产复杂铝铸 件的消失模铸造生产线。至此，消失模铸造作为一 种全新的铸造工艺方法被应用于生产。 • 1990年美国通用汽车公司在Saturu建立了一个年产 5.5万吨的新铸造厂，其中有三条全自动的消失模铸 造生产线，生产铝合金四缸缸体、缸盖和珠光体球 铁曲轴及两种型号的差速器壳体。
图4
美国Intermet Foundry公司消失模铸造产品
图5
欧美一些消失模铸造企业的黑色合金铸件
九、消失模铸造工艺
• 分类： 1. 根据铸型材料分： ①自硬砂消失模铸造 ②无粘结剂干砂消失模铸造 2. 根据浇注条件分： ①普通消失模铸造 ②负压消失模铸造
消失模铸造的工艺过程示意图
图7-15 消失模铸造工艺示意图 1-干砂或旧砂；2-密封塑料薄膜；3，14-干砂或自硬砂；4-冒口；5-模样；6-抽气室； 7-抽气管；8-浇口杯；9-直浇道；10-横浇道；11-有底砂箱；12-金属丝网 13-多孔隔板
消失模铸造与其他铸造方法的主要区别在于 它所特有的白区与黑区部分。白区指制模工部和模 型组合及涂料烘干工部；黑区指造型浇注工部。 白模制作的工艺流程
消失模铸造工艺流程(完整)
完整的消失模铸造工艺流程-荣阳消失模铸造过程
消失模铸造工艺被称为21世纪的绿色铸造，很多铸造厂都是直接转型消失模铸造，因为大多做消失模设备的并不一定懂消失模铸造的工艺，就造成了工艺的普及还并不是很到位，所以很多铸造厂在整个过程中还是出现很多问题，荣阳消失模工艺是技术总工1999年开始接触消失模铸造，并结合实际情况总结的精华，荣阳具有20年的铸造经验，惠及了众多客户。
1，消失模铸造工艺流程-白模
将做好的白模或采购的白模，按铸件的要求组合到一起，用冷胶或热熔胶粘结，缝隙用消失模修补膏进行修补，上涂料并烘干，在此过程中需注意，白模的密度，胶的使用方法，修不膏的使用方法，涂料的质量及是否适合铸件，烘干房的温湿度等细节要求。
2，消失模铸造工艺流程-装箱
砂箱放置震实台上，将烘干好的消失模模型放置砂箱中，并根据砂箱大小合理组好簇。
砂箱震实，并在装箱过程中利用荣阳消失模生产线的回沙系统填砂至整箱装满，装满后用熟料布平铺在上方并盖砂。
此过程注意，砂箱底层需铺一层砂，合理规划模型的组簇，一半小件可以放2层，大件1层，并且要规划好铁水的流动过程，是否有漏铁水的缝隙，个别铸件需要注意一下倾斜度，整个过程震实台需要震2-3次。
3，消失模铸造工艺流程-抽真空
砂箱运至抽真空或浇铸区，在浇口位置放置浇冒。
过程中注意抽真空时的压力，不同铸件需要的压力不同。
4，消失模铸造工艺流程-浇铸
电炉融化的铁水导入浇冒口即可，砂箱运至落砂区，出铸件，砂进入循环系统。
生产过程其实并不复杂，但是工艺的要求是细节，各个环节的紧密相连，如需转型上生产线可优先考虑荣阳消失模生产线 138，0317，2637，保证顺利出成.。
消失模铸造
一种常见的三维振实台
（4）真空下浇注
型砂紧实后的浇注通常在 真空下进行。抽真空的目的是将砂箱内砂粒 间的空气抽走，使密封的砂箱内部处于负压 状态，因此砂箱内部与外部产生一定的压差。 在此压差的作用下，砂箱内松散流动的干砂 粒可变成紧实坚硬的铸型，具有足够高的抵 抗液态金属作用的压缩强度、剪切强度。抽 真空的另一个作用是可以强化金属液浇注时 泡沫塑料模汽化后气体的排出效果，避免或 减少铸件的气孔、夹渣等缺陷。
珠粒预发、模样成形及组装照片
泡沫塑料模样的材料种类及性能（密度、强度、发气量等）对消 失模铸件的质量具有重大影响。泡沫塑料的种类很多，但能用于 消失模铸造工艺的泡沫塑料种类却较少，目前常用于消失模铸造 工艺的泡沫塑料及其特性如表所示。
名称 英文缩写 强度 发气量 主要热解产物 价格 应用情 况
聚苯乙烯
EPS
较大
较少
分子量较大的毒性芳香烃气体较多、单质碳较多
便宜
广泛
聚甲基丙 烯酸甲酯
PMMA
较小
大
小分子气体较多、单质碳较少
较贵
较广泛
共聚物
EPSPMMA
较小
较大
小分子气体较多、单质碳较少
较贵
较广泛
较理想的泡沫塑料模样材料应具有如下性能
特点：成形性好、密度小、刚性高、具有一 定的强度；较好的机械加工性能，加工时不 易脱珠粒、加工表面光洁；汽化温度较低， 受热作用分解汽化速度快；被液态金属热作 用生成的残留物少、发气量小，且对人体无 害等。
（2）雨淋式加砂
在模样放入砂箱内紧实之 前，砂箱的底部要填入一定厚度的型砂作为 放置模样的砂床（砂床的厚度一般约为 100mm)。然后放入模样，再边加砂、边振动 紧实，直至填满砂箱、紧实完毕。为了避免 加砂过程中因砂粒的冲击使模样变形，由砂 斗向砂箱内加砂常采用柔性管加砂、雨淋式 加砂两种方法。前者是用柔性管与砂斗相接， 人工移动柔性管陆续向砂箱内各部分加砂， 可人为地控制砂粒的落高，避免损坏模样涂 层；后者是砂粒通过砂箱上方的筛网或多管 孔雨淋式加入。雨淋式加砂均匀、对模样的 冲击较小，是生产中常用的加砂方法。
消失模铸造工艺流程(附图)
消失模铸造工艺流程（附图）消失模铸造又称实型铸造，是将与铸件尺寸相同的泡沫模型刷涂耐火材料并烘干后，埋在干石英砂或宝珠砂、镁橄榄石砂振动造型，然后在负压下浇注，使泡沫模型气化，液体金属占据模型位置，凝固冷却后形成铸件的新型铸造方法。
消失模铸造技术被誉为"铸造工业的绿色革命"。
消失模铸造工艺流程：1、泡塑珠粒的选用：消失模铸造专用的泡沫珠粒有三种。
①发性聚苯乙烯树脂珠粒（简称EPS）；②可发性甲基丙烯酸甲脂与苯乙烯共聚树脂珠粒（简称STMMA）；③可发性聚甲基丙烯酸甲脂树脂珠粒（简称EPMMA）。
常用可发性聚苯乙烯树脂珠粒（EPS），用于铸造有色金属、灰铁及一般钢铸。
珠粒特点：半透明珠粒，预发泡倍数40~60，粒径为0.18~0.80亳米（6种尺寸），一般选用的原始珠粒的粒径小于或等于铸件的最小壁厚的1/9 ~ 1/10。
2、模型制作：有两种情况：◎由泡塑珠粒制作：预发泡——熟化——发泡成型——冷却出模①预发泡：EPS珠粒在加入模具前，要先进行预发泡，以使珠粒膨胀到一定尺寸。
预发泡过程决定了模型的密度、尺寸稳定性及精度，是关键环节之一。
适用于EPS珠粒予发泡的方法有三种：热水预发泡、蒸汽预发泡和真空预发泡。
真空预发泡的珠粒发泡率高，珠粒干燥，应用较多。
②熟化：经预发泡的EPS珠粒放置在干燥、通风的料仓中一定时间。
以便使珠粒泡孔内外界压力平衡，使珠粒具有弹性和再膨胀能力，除去珠粒表面的水分。
熟化时间在8~48小时。
③发泡成型：将预发泡且熟化的EPS珠粒填充到金属模具的型腔内，加热，使珠粒再次膨胀，填满珠粒间的空隙，并使珠粒间相互融合，形成平滑表面，即模型。
出模前必须进行冷却，使模型降温至软化温度以下，模型硬化定形后，才能出模。
出模后还应有模型干燥及尺寸稳定的时间。
设备有蒸缸及自动成形的成型机两种。
◎由泡塑板材制作：泡塑板材——电阻丝切割——粘结——模型。
对简单模型，可利用电阻丝切割装置，将泡塑板材切割成所需的模型。
