旋片泵设计说明书
旋片真空泵SV500-630-750说明书
参考图，例如（2/10）在这个括号中是由图号和序号组成的。 我们保留修改本说明书所给设计和任何数据的权利。不另加说明。
警告： 当对泵系统操作时，一定严格遵守本说明书。 在开始任何工作前，设备一定要切断电源。要采取相应措施，保证泵不能启动。如果泵已抽过危险气体， 绝对必须确定涉及危害的性质并采取相应安全措施。遵守所有安全规程！ 在打开吸入口或排出口之前，一定要采取安全措施。
2
注意: 真空泵安装和启动前，必须阅读并弄懂本使用说明书。
按照最新技术标准和安全规程已经制造出 SOGEVAC 真空泵。如果不能正确的安装或不能按指导正确使用，会发 生危险。
在一定的运行条件下，当运转真空泵时可能出现危险状态。如果发生这种情况，请与我们当地办事处联系。 警告：
表明为防止造成人身伤害必须特别遵守的工艺规程。 当心：
230/400
700 700 <8.10-2 <0.7 25 11 60 15 <75
15
15
SV750
840 755 <8.10-2 <0.7
50 24 70 34 <75
18.5
保护类型 额定转速
min.-1 880
IP54-F
990
990
1170
重量（充油状态）
kg
630
630
630
630
油量（min 最小）
LEYBOLD 维修
如果需要把泵发往 LEYBOLD 维修，请说明泵是否会有危害人体健康的物质或说明泵是否已被污染。如果泵已 被污染，还要说明危害的性质。为此，您必须使用我们印制的表格，该表格按需求提供。“真空设备和组件污染说 明”的复印件复制在本说明书的最后。请把这个表格附在泵上或把泵与它一起包装。为了满足 法规和保护我们
2xz1型旋片式真空泵说明书
2xz1型旋片式真空泵说明书2XZ-1型旋片式真空泵是一种常用的真空设备，广泛应用于制药、化工、电子、冶金、石油等行业。
本说明书旨在介绍2XZ-1型旋片式真空泵的主要特点、结构、工作原理、操作方法、维护保养以及常见故障及排除方法。
一、主要特点：1.体积小巧、结构简单：2XZ-1型旋片式真空泵采用了紧凑的结构设计，整机体积小，安装方便。
2.抽速高、真空度高：该型号真空泵具有较高的抽速，能够快速地实现所需的真空度。
3.运行平稳、噪音低：真空泵的内部采用了平衡性好的设计，确保了运行的平稳性，并减少了噪音的产生。
4.使用寿命长、维护保养简单：由于采用了高品质的材料及制造工艺，2XZ-1型旋片式真空泵具有较长的使用寿命，而且维护保养也相对简单方便。
二、结构：2XZ-1型旋片式真空泵主要由泵体、电机、旋片、密封装置组成。
泵体由铝合金制成，具有良好的耐腐蚀性和导热性。
电机则采用高品质的材料，确保了电机的可靠性和稳定性。
旋片的材质为高精度不锈钢材质，可有效提高泵的抽速和真空度。
密封装置采用了特殊密封材料，确保了泵的密封性能。
三、工作原理：2XZ-1型旋片式真空泵的工作原理基于旋片的运动。
当电机启动时，旋片以高速旋转，泵腔中的气体受到离心力的作用，被抽到泵体外。
随着旋片的旋转，泵腔则不断地进气、排气，从而形成连续的抽气流程。
四、操作方法：1.安装：确保泵体与工作环境良好的密封连接，紧固螺栓。
接通电源并接地。
连接进气管道，并确保管路畅通，并且没有气泄漏的现象。
2.启动：打开电源开关，启动电机。
注意观察电机是否正常运行，以及是否有噪音或异常震动的现象。
3.停止：关闭电源开关，停止电机运行。
4.排气：当需要排气时，打开排气阀门，使泵体内的气体排出。
5.维护保养：定期清洁泵体及过滤器，更换润滑油，并注意及时处理泵体内的水分。
五、维护保养：1.清洁：定期清洁泵体内外的杂物和颗粒物。
2.加油：根据需要，定期检查并加注合适的润滑油。
单级旋片真空泵X100说明书
产品说明真空泵X-10/21/25/40/63/100/160/202/250/302简单介绍：我们是专业研发、生产单级旋片真空泵（油封直联式），型号有：X-10/21/25/40/63/100/202/250/302带有吸气阀和排气阀的圆形泵体（定子）内，装有一个偏心转子在转子槽中靠离心力运动的三片叶片，这些叶片将泵分隔成三部分，它们的容积随着转子的转动，周期性地变化，完成气体的抽吸、压缩、排除过程，从而使抽吸口处的气体被抽吸，形成真空。
*极限真空度高，可小于0.5毫巴*抽速高*工作噪音低，可小于66分贝*水蒸气抽除能力强*保持进气压强为1.33×103帕斯卡，仍可连续工作*环保，泵内装有油雾消除器，能除去排出气体中的99.99%的油*结构紧凑，设计科学合理，轻便，易于安装在工业系统中应用范围：1、包装、粘贴各种食品、金属件及电子元件的真空或惰性气体包装照片、广告纸的粘贴2、吊运、输送、吸持，装卸玻璃板的吊运木版、塑料板的吸持非磁性件的装卸造纸和印刷工业中，纸和纸板的装卸，输送粉状材料的输送3、干燥、除气、浸渍电子元器件的干燥、浸渍铸模、涂料、真空炉的除气4、其他实验室装置医疗装置X-100型真空泵产品图片：结构图片：技术参数：一、技术参数：二、真空原理：在带有吸气阀和排气阀的圆形泵体（定子）内，装有一个偏心转子在转子槽中靠离心力运动的三片叶片，这些叶片将泵分隔成三部分，它们的容积随着转子的转动，周期性地变化，完成气体的抽吸、压缩、排除过程，从而使抽吸口处的气体被抽吸，形成真空。
三、真空泵性能：*极限真空度高，可小于0.5毫巴*抽速高*工作噪音低，可小于66分贝*水蒸气抽除能力强*保持进气压强为1.33×103帕斯卡，仍可连续工作*环保，泵内装有油雾消除器，能除去排出气体中的99.99%的油*结构紧凑，设计科学合理，轻便，易于安装在工业系统中四、应用范围：1、包装、粘贴各种食品、金属件及电子元件的真空或惰性气体包装照片、广告纸的粘贴2、吊运、输送、吸持，装卸玻璃板的吊运木版、塑料板的吸持非磁性件的装卸造纸和印刷工业中，纸和纸板的装卸，输送粉状材料的输送3、干燥、除气、浸渍电子元器件的干燥、浸渍铸模、涂料、真空炉的除气4、其他实验室装置医疗装置氟利昂的回收真空热处理X-40 / 63 / 75 / 100解决方案：一、概述X型系列真空泵是单级旋片油封式真空泵，它是低，中真空的主要设备之一，它可单独使用，它可成为真空泵，机械增压真空泵，蜗轮分子真空泵的前级泵。
XZ-1型单级旋片式真空泵技术参数及特点

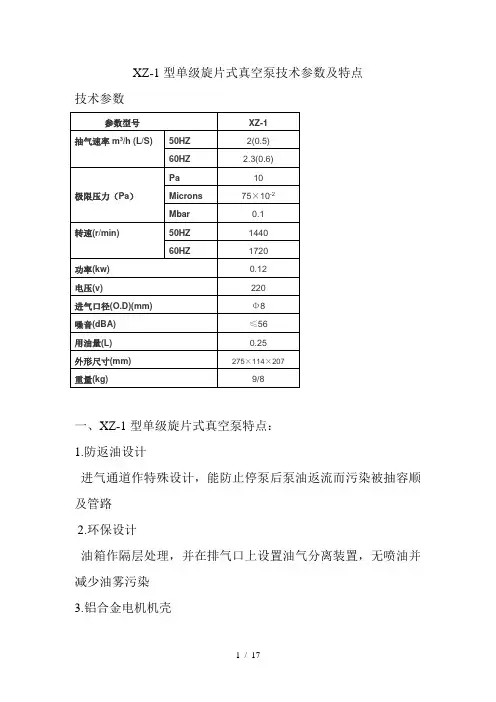

XZ-1型单级旋片式真空泵技术参数及特点技术参数一、XZ-1型单级旋片式真空泵特点：1.防返油设计进气通道作特殊设计，能防止停泵后泵油返流而污染被抽容顺及管路2.环保设计油箱作隔层处理，并在排气口上设置油气分离装置，无喷油并减少油雾污染3.铝合金电机机壳电机采用铝合金外壳，具有高的散热效率效率，保证长时间连续的正常运行，并具有较好的外观质量4.整体化设计与泵采用整体化设计，使产品更为紧凑轻巧合理5.大起动力矩本产品针对低温环境作特殊设计，保证在冬季环境温度较低的情况下正常起动6.使用防震橡胶机脚，减少震动及噪音。
二、XZ-1型单级旋片式真空泵用途：1..RS-1型旋式真空泵是直连式的微型真空泵2.针对低温环境特殊设计，保证在冬季环境温度较低的情况下正常起动。
3.优化设计，其真空度增加，效率提高，适用于真空制冷、汽车维修、医疗机械、真空包装、气体分析、印刷机械等各种真空抽气。
怎样选择水泵？建议从五个方面加以考虑，既液体输送量、扬程、液体性质、管路布置以及操作运转条件等。
1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。
如设计工艺能算出泵正常、最小、最大三种流量。
选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。
2、扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。
3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c、密度d、粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。
4、管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。
5、操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（绝对）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。
2XZ型旋片式真空泵使用说明书
2XZ型旋片式真空泵使用一、操作须知1、查看油位，以停泵时注油至油标中心为宜。
过低对排气阀不能起封油作用，影响真空度。
过高，啃了个会引起通大气启动时喷油。
运转时，油位有所升高，属于正常现象。
油采用规定牌号的清洁真空泵油，从注油孔加入。
加油完毕后，应旋上螺塞。
油宜经过滤，以免杂物进入，堵塞油孔。
2、泵可在通大气或任何真空度下一次起动，泵口如装接电磁阀，应与泵同时动作。
3、环境温度过高时，油的温度升高，粘度下降，饱和蒸汽压会增大，会引起极限真空有所下降，特别是用热偶计测得的全压强。
如加强通风散热，或改善泵油性能，极限真空可得到改善。
4、检查泵的极限真空以压缩式水银真空计为准，如计经充分预抽效验，泵温达到稳定，泵口与计直接接通，运转30分钟内，将达到极限真空。
总压强计测得之值与泵油和真空计、规管误差有关，有时误差甚至可能很大，只能作参考。
5、如相对湿度较高，或被抽气体含较多可凝性蒸汽，接通被抽容器后，宜打开气镇阀，运动20~40分钟后关闭气镇阀。
停泵前，可开气镇阀空载运动30分钟，以延长泵油寿命。
二、结构说明2xz型旋片式真空泵系双级告诉直联结构旋片真空泵(以下简称泵)。
它有偏心地装在泵身腔内的转子，及转子槽内的两旋片。
转子带动旋片旋转时，旋片借离心力和旋片弹簧的弹力紧贴?体;mso-bidi-font-size: 10.5pt; mso-font-kernin g: 0?腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，借压缩气体压力和油推开排气阀排气，从而获得真空。
2xz型泵装有气镇阀。
其作用是向排气腔充入一定量空气，以降低排气压力中的蒸汽分压强，当其低于泵温下的饱和蒸汽压时，即可随充入空气排出泵外，而避免凝结在泵油中。
力辰科技直联旋片式真空泵使用说明书
八、故障分析
故障现象
故障原因
故障处理
油量不够，油已污染
增加新油或更换油
进气口，气镇阀密封圈损坏，或外管道连 调换 O 型密封圈，排除漏气部位
接漏气
排气阀片损坏或跳出腔
调换排气阀片，将阀片放回原位
真空度不佳 油路阻塞
油脏应换油，止回阀弹簧开启失灵调 换，泵滤油网、进油孔堵塞，予以排
除
改善通风，降低泵温，降低被抽气体 吸入气体温度过高,泵油温升过高（雾化）
2
四、产品参数 型号
电源电压 功率
显示方式 抽速
极限 分压 压力 全力压
最大转速力
进气口外径
加油量 产品尺寸
净重
2XZ-0.5
2XZ-1
2XZ-2
2XZ-4
AC 220V/50HZ
AC 220V/380V/50HZ
180W
250W
370W
550W
压力表×1
0.5L/s
1L/s
2L/s
4L/s
≤6×10ˉ²Pa
间联系我司售后服务部。 如果一段时间内不使用仪器，应将电源线插头断开电源。 不得随意拆卸和调整仪器的零部件，备件损坏时，请仅使用原装备件进行更换。 设备发生故障时，应及时切断电源，并在第一时间联系我司进行维修指导或返厂检修。
1
一、概述 2XZ 系列真空泵是用来对密封容器抽除气体的基本设备。磨损，旋片弹簧断裂
进行维修，调换零件
油路阻塞，泵腔内无泵油润滑干磨
检查进油系统，油脏应换新油
运行故障 泵腔内有异物杂质，化学物质及溶液吸入 拆开泵清洗，附加真空泵过滤器
接线错误，缺相或地线有误
检查、纠正
油箱垫，放油塞密封不严
2XZ型旋片式真空泵说明书
产品名称：2XZ型旋片式真空泵一、2XZ型旋片式真空泵用途：2XZ型旋片式真空泵是用来对密封容器抽除气体的基本设备。
它可单独使用，也可用为增压泵、扩散泵、分子泵的前级泵、维持泵、钛泵的预抽泵用；该系列泵具有低嗓声、停泵不返油、启动容易等优点，泵上装有气镇阀，可抽除少量的可凝性蒸汽。
本泵不能抽除含氧过高的，腐蚀性的，有爆炸性的或有毒的(防爆2XZF系列除外)，以及含有颖粒尘埃的气体，也不能作压缩泵、输气泵使用。
2XZ型旋片式真空泵可用于电真空容器制造、真空焊接、印刷、照相制版、食品包装、真空吸塑、制冷设备维修及仪器、仪表设备配套和实验室等。
广泛适用于航空航天、半导体、镀膜、食品包装、干燥、制冷、科研、医疗、电子、化工、医药等专业单位和大专院校等部门的实验室、化验室。
二、2XZ型旋片式真空泵的型号意义：三、2XZ型旋片式真空泵的结构特点：1.体积小，重量轻、噪音低；2.设有气镇阀，可抽除少量水蒸汽；3.设有自动防返油双重保险装置；4.小口径2XZ-2，2XZ-4真空泵专配真空干燥箱、冷冻干燥机，印刷机械；5.配小口径转换接头、KF接口；2、先拧开加油螺塞，从加油孔中加油至油标2/3(因出厂运输关系，真空泵腔内无泵油灌入)，后从进气管孔内加入少许泵油(可能出厂时间太长引起泵腔内干燥)为加强泵腔内润滑。
油位过低对排气阀不能起封闭作用，影响真空度，过高可能会引起喷油。
泵油采用石化行业矿物油型真空泵油标准号为SH0528牌号，配用HFV-N1100，HFV-N1200,HFV-A100.SV-68等。
3、按规定接上三相电源线，三相电机要注意电机旋转方向与泵支架上的箭头方向一致，单相电机直接插上电源插座即可，试运转一下，再开始正常工作。
4、与泵进气管口的连接管道不宜过长，千万注意要检查真空泵外连接管道、接头及容器绝对不能漏气，要密封。
否则会影响极限真空及真空泵使用寿命。
5、泵的工作环境:温度5℃~40℃范围内，相对湿度不大于85%，进气口压力1.3*103帕的条件下工作。
阿特拉斯单级旋片真空泵说明书
阿特拉斯单级旋片真空泵说明书关键信息1、产品名称：阿特拉斯单级旋片真空泵2、产品型号：＿___________________3、适用范围：＿___________________4、技术参数：抽气速率：＿___________________极限压力：＿___________________电机功率：＿___________________转速：＿___________________重量：＿___________________5、操作指南：启动步骤：＿___________________停机步骤：＿___________________日常维护要点：＿___________________11 产品介绍阿特拉斯单级旋片真空泵是一种高效、可靠的真空获得设备，广泛应用于各种工业领域。
本产品采用先进的设计和制造工艺，具有性能稳定、抽气效率高、维护方便等优点。
111 工作原理该真空泵通过旋片在泵腔内的旋转运动，将气体吸入、压缩并排出，从而实现真空的抽取。
旋片在离心力和弹簧力的作用下，始终与泵腔内壁紧密接触，保证了良好的密封性能。
112 结构组成阿特拉斯单级旋片真空泵主要由泵体、转子、旋片、排气阀、进气口、出油口等部件组成。
泵体采用高强度材料制造，具有良好的耐腐蚀性和耐磨性。
12 技术特点121 高效抽气性能采用优化的设计和先进的制造工艺，确保了较高的抽气速率和极限真空度，能够满足各种苛刻的真空需求。
122 低噪音运行通过精心的结构设计和降噪处理，使真空泵在运行过程中产生的噪音低，为工作环境提供了良好的舒适度。
123 稳定可靠选用优质的材料和高精度的零部件，经过严格的质量检测和可靠性测试，保证了产品的长期稳定运行。
124 易于维护结构简单，维护方便，更换零部件容易，降低了设备的维护成本和停机时间。
13 安装要求131 安装位置选择通风良好、干燥、无腐蚀性气体和灰尘的场所，确保真空泵能够正常散热和运行。
2X-70旋片泵的设计-论文
目录中文摘要 (1)英文摘要 (2)1 绪论 (3)1.1 研究背景 (3)1.2 国内外现状 (3)1.3 本课题研究内容 (4)1.4 设计步骤 (4)2 旋片泵的工作原理和结构特点 (5)2.1 旋片泵工作原理 (5)2.2 旋片泵的结构特点 (6)2.2.1 旋片的分类 (6)2.2.2 泵体（定子） (7)3 2X-70旋片泵的基本参数及主要尺寸的确定 (9)3.1基本参数的选择 (9)3.2电机的选择 (9)3.2.1 电动机类型的选择 (9)3.2.2电动机功率的选择 (9)3.2.3电动机转速的选择 (10)3.2.4电动机型号的确定 (10)3.3 V带的计算 (10) (10)3.3.1 确定计算功率Pca3.3.2 选择V带带型 (10)3.2.3 确定带轮的基准直径d并验算带速 (10)d1 (11)3.3.4 确定V带的中心距a和基准长度Ld3.3.5 验算小带轮上的包角 (11)3.3.6 计算带的根数z (11)3.3.7 计算单根V带的初拉力最小值 (12) (12)3.3.8 计算压轴力Fp3.3.9 带轮设计 (12)3.4旋片数的确定 (12)3.5长径比a的选择 (12)3.6 直径比b的选择 (13)3.7 k的计算 (13)v3.8泵腔直径的初算 (14)3.9旋片转子直径的确定 (14)3.10 高腔宽度L的确定 (14)1 (14)3.11校核几何抽速Sth的确定 (14)3.12偏心距e和低腔宽度L23.13旋片尺寸的计算 (15)3.13.1旋片长度的确定 (15)3.13.2旋片厚度的确定 (15)3.14 进气口直径的确定 (15)3.15 排气口直径的确定 (16)3.16 电动机功率的校核 (16)的计算 (16)3.16.1 旋片泵最大功率时吸气口压强P吸3.16.2 旋片泵的最大功率的计算 (17)3.16.3 电动机功率的校核 (17)3.17轴强度的校核 (17)3.17.1求轴上的功率，转速和转矩 (17)3.17.2初步确定轴的最小直径 (18)3.18 轴承的选择 (18)3.18.1轴承的初选 (18)3.18.2轴承寿命的校核 (18)4 主要结构的设计改进与创新 (19)4.1 转子的设计 (19)4.2 油路的设计 (20)4.3 冷却结构的设计 (21)4.4 排气口的设计 (22)4.5 中壁的设计 (23)4.6 提高寿命 (24)结论 (25)结论 (25)展望 (25)致谢 (26)参考文献 (27)2X-70旋片泵的设计摘要:旋片式真空泵是一种基本的真空获得设备，可以用来获取真空，或者用于其它中高真空泵的前级泵。
旋片式真空泵使用说明书
旋片式真空泵使用说明书温馨提示1、感谢您选用我公司生产的《迅达》牌旋片式真空泵系列产品，公司保留对泵不断改进的权利，如有更改，恕不另行通知，如有疑问请咨询销售部。
2、为了使设备能长期保持良好工作状态，并能使您正确地操作和保养，安装使用前，请务必仔细阅读本说明书。
目录（Ⅰ）概述（Ⅱ）主要技术参数（Ⅲ）抽气速率与进气口压力曲线（Ⅳ）工作原理及结构图（Ⅴ）安装、使用与服务（Ⅵ）故障与检修（Ⅶ）真空油的主要指标（Ⅷ）外形安装尺寸图标Ⅰ、概述旋片式真空泵，是抽除密封容器中的气体从而获得真空的主要设备。
旋片式真空泵，工作时用指定的机械真空泵油润滑及密封机件，主要用于抽除清洁空气和对油不起化学变化的气体，不适宜抽含氧过高的、有爆炸性的、对金属起腐蚀的和含有颗粒尘埃的气体。
旋片式真空泵，可供真空镀膜、灯泡、热水瓶、电子管、医疗、化工和实验室等各种真空作业用，此泵可单独使用，也可作为增压泵、扩散泵、分子泵的前级泵。
▲旋片泵不具有把气体从一容器传输到另一容器的功能。
Ⅱ、主要技术参数Ⅳ、工作原理及结构图一、工作原理泵主要由定子（5）、转子（2）和旋片（4）等零件所组成（见原理示意图）。
在定子腔内偏心地装着转子、转子槽中装两块旋片，由于弹簧（3）弹力的作用及转子旋转所产生的离心力旋片紧贴于腔壁，定子上的进、排气口被转子分隔成两个部分，转子在腔内旋转，周期性地将进气口部分容积逐渐扩大而吸入气体，同时逐渐压缩排气口部分容积，将吸入气体压缩从排气阀（1）排除，因而达到抽气目的。
二、结构图2X-2~70型旋片泵结构图1、旋片2、旋片弹簧3、旋片弹簧芯4、气镇阀5、后级排气阀片6、后级排气阀压板7、后级限制板8、后级挡油板9、油箱盖10、油箱盖挡油板11、视油镜12、放油螺钉13、后定子盖14、泵皮带轮15、后转子部件16、油箱17、油量限制阀18、排气嘴19、加油螺钉20、滤油网21、进气嘴22、进气嘴螺母23、中壁24、前转子部件25、闷盖26、前定子盖27、定子X-100C型旋片泵结构图1、定子2、转子3、后端盖4、后旋片5、前旋片6、排气阀7、油气分离器8、排气帽9、挡油罩10、主油箱11、前端盖12、轴承13、骨架胶封14、泵皮带轮15、视油镜16、副油箱17、电磁阀18、旋片式压缩弹簧19、进气弯喉20、进气筒21、滤网Ⅴ、安装与使用（一）安装1、安装前应作一次全面检查、看零件是否齐全、螺钉是否坚固，并将泵外擦净。
单级多旋片式真空泵说明书
单级多旋片式真空泵说明书一、产品概述单级多旋片式真空泵是一种高效、可靠的真空设备，广泛应用于各种工业领域。
该泵采用单级多旋片式结构，具有抽气速度快、真空度高、运行稳定等特点。
二、工作原理单级多旋片式真空泵的工作原理是利用高速旋转的旋片，在泵腔内形成多个小旋涡，将气体吸入并迅速排出，从而实现抽真空的效果。
在泵腔内，气体经过压缩、排气的过程，最终达到所需的真空度。
三、结构特点单级多旋片式真空泵的结构紧凑、维护方便，主要组成部分包括：泵体、旋片、定子、密封件等。
该泵采用高强度材料制作，具有良好的耐腐蚀性和耐磨性，能够保证长期稳定运行。
四、技术参数1.最大抽气量：XXXX L/min2.极限真空度：≤XX Pa3.电机功率：XX kW4.电源：XXX V/XXX Hz5.外形尺寸：长XX cm，宽XX cm，高XX cm6.重量：XX kg五、安装与调试1.安装前应检查泵的外观是否完好无损，如有损坏应及时联系供应商。
2.安装时应确保泵放置平稳，避免剧烈震动和冲击。
3.连接管路应保持清洁，避免杂物进入泵内。
4.调试时应先关闭出口阀门，启动泵后逐渐打开阀门，观察泵的运行情况及抽气效果。
六、操作与使用1.启动前应检查电源是否正常，各连接部位是否牢固。
2.启动时应先打开出口阀门，再启动泵。
注意观察泵的运转情况及真空度变化。
3.运行过程中应保持泵的清洁，定期检查密封件是否完好。
4.停机时应先关闭出口阀门，再切断电源。
长时间停机时应排空泵内积水，并做好防锈处理。
七、维护与保养1.定期检查密封件、轴承等易损件，如有磨损应及时更换。
2.定期清洗泵内部，清除积聚的污垢和杂物。
3.检查电机和泵的运转情况，确保无异常声音和振动。
4.定期检查电源线和连接部位，确保无松动和破损。
八、常见问题与解决方案1.真空度不足：检查密封件是否磨损、泵内是否有杂物、管路是否漏气等。
2.运转异常：检查轴承、电机是否正常、电源是否稳定等。
3.泄露：检查密封件是否老化或损坏、管路连接是否松动等。
2zx-0.25旋片真空泵说明书
目录一、一、结构说明二、二、主要规格三、三、用途四、四、使用说明五、五、维护与保养六、六、故障及消除七、七、性能曲线图八、八、外形尺寸九、九、示意图与外形图一、一、结构说明2XZ型旋片式真空泵系双级高速直联结构旋片式真空泵（以下简称泵）。
它有偏地心装在泵身腔内的转子，及转子内的旋片，转子带动旋片旋转时，旋片借离心力和旋片弹簧弹力紧贴腔壁，把进、排气口分隔开来，并使进气腔容积周期性地扩大而吸气，排气容积则周期性地缩小而压缩气体，借压缩气体压力和油推开排气阀排气，从而获得真空。
图一单级泵的工作原理示意图。
两级是两个单级串联而成。
2XZ型泵装有气镇阀（2XZ-0.25无）。
其作用是向排气腔充入一定量空气以降低排气压力中的蒸汽分压强，当其低于泵温下的饱和蒸汽时，即可随意充入空气排出泵外，而避免凝结在泵油中，具有延长泵油使用时间和防止泵油混水的作用。
但气镇阀打开时，极限真空将有所下降，温升也有所提高。
2XZB型具有体积小、重量轻、噪音低、起动方便等优点，此外，还有防止返油的措施和防止油封漏油污染场的措施。
三、三、用途1、1、泵是用俩对密封容器抽除气体而获得真空的基本设备，它可单独使用，亦可作为各类高真空系统的前级泵和预抽泵。
2、2、泵进气口连续敞通大气运转，不得超过三分钟。
3、3、泵不适用于抽除对金属有腐蚀性的，对泵油起化学反应的，含有颗粒尘埃的气体，以及含氧过量的、有爆炸性的气体。
4、4、泵不得作压缩泵或输送泵用。
5、5、本机使用于制冷、电子灯泡行业、印刷、制药、食品包装、医疗、仪器、化工、半导体、电真空、气体分析、理化实验等。
四、四、使用说明1、1、泵的工作环境，温度5~40范围内，相对温度不大于90，进气口压强小于0托的条件下允许长期连续运转。
2、2、装接电源时，应按电机标牌的规定接线，应注意电机旋转方向与支座上的箭头方向一致，即从电机风扇一端看，叶轮应为顺时针转。
具体接线参看接线图。
3、3、连接被抽容器的管道，其直径应不小于泵的进气口直径，且管道应短和弯头少，同时注意管道的泄露。
SOGEVAC
SOGEVAC®SV40 B - SV65 B - SV100 B 单级油封式旋片真空泵使用说明书 300409141_011_C0960x00TE to 960x07TE960x11TE to 960x14TE960x16TE to 960x19TE960x20TE to 960x24TE及其改型2 300409141_C0 - 11/2016 - © Leybold重要安全信息1 概述 1.1 工作原理1.2 技术参数1.3 订货信息1.4 附件 1.5 备件 1.6 润滑2 运输和贮存 2.1 运输和包装 2.2 放置2.3 贮存3 安装 3.1 安装3.2 连接到系统 3.3 电气连接 3.4 注油 3.5 启动 4运行4.1 运行4.2 停泵5 维护5.1 安全信息 5.2 维护间隔 5.3 莱宝售后服务 5.4 维护工作 6故障分析7 备件CE 声明压缩机、真空泵和零部件污染声明目录页 3 5 5 6 10 13 15 15 16 16 16 16 171717 18 19 19 20 20 2122 22 22 23 23 26 2840 42重要安全信息为防止危及人身安全，必须严格遵守的步骤。
为防止损伤或损坏设备，必须严格遵守的步骤。
本说明书中强调的附加应用说明和其它有用信息。
只有按照本说明书正确使用莱宝SOGEVAC®SV40 B - SV65 B - SV100 B 真空泵，才能保证真空泵安全和有效运行。
认真阅读、严格遵守本章和说明书中所述所有安全防护措施是用户的责任。
SOGEVAC®SV40 B - SV65 B - SV100 B 仅在适当的环境和说明书中描述的条件下运行。
本产品必须由经过培训的人员才能进行操作和维护。
对泵的特殊要求和规定，请向当地地区、国家代理机构咨询。
有关进一步安全、运行和维护的任何问题，请向距离您最近的莱宝办事处咨询。
SRV300单级油封式旋片真空泵使用说明书
使用说明书版本号：1.0单级油封式旋片真空泵SRV300目录1 用户须知 (1)2 结构和功能 (3)3 应用范围 (4)4 性能参数 (4)5 安装尺寸图 (5)6 安明6.1 安装 (6)6.2 进气口侧 (6)6.3 排气口侧 (7)6.4 加油 (8)6.5 电气连接 (8)6.6 启动 (9)6.7 运行 (9)6.7.1 抽除非可凝性气体 (9)6.7.2 抽除可凝性气体 (9)6.7.3 周期性循环工艺 (10)6.8 停泵 (11)6.9 极限压力 (11)7 维护与保养 (12)7.1 维护计划 (12)7.2 检查油位 (13)7.2.1 油位 (13)7.2.2 油的状态 (13)7.3 换油 (13)7.4 更换油雾滤芯 (14)7.5 清洁进气滤网 (14)7.6 检查防返油阀 (15)7.7 清洁散热器 (15)7.8 清洁电动机风扇罩 (15)8 处置与存放 (16)9 废弃处理 (16)10 保修条款 (16)11 免责声明 (17)12 故障分析与排除 (18)13 维修申请表 (20)1 用户须知首先，非常感谢您使用本公司的产品！在您收到本产品时，请检查是否与您订购的产品相符。
如您发现有任何破损、缺陷或丢失部件，请及时与供应商或本公司联系。
为了避免泵的损伤，在运输时，请小心搬运。
重要安全信息本说明提供了旋片式真空泵SRV300的安装、操作和维护说明。
为了您能够安全有效地使用本产品，请认真阅读，并严格遵守说明书中的规定。
SRV300下文统简称泵。
本产品必须由经过培训的人员进行安装、操作和维护工作。
请遵守本国、本地的安全规定或法令进行安装和使用。
★ 在对泵进行任何维护或检修工作之前，必须切断与泵相连的所有电源。
要采取相应措施，确保泵不能启动和电源不能意外被接通。
如果泵抽过 危险气体，必须确定危险物质的性质并采取相应安全预防措施。
★ 泵运转时，不得阻塞排气口气流。
因为这样会使泵内部压力增大，而导致泵壳和油位窗破裂、漏油或电机过载。
旋片式真空泵使用说明书
上海奥丰泵阀制造有限公司
■旋片式真空泵■
☆ 主要技术规范
抽气
速率 型号
(L／
极限真 空(Pa)
S)
2X-2A 2
2 X-4A 4
2 X-8 8
6.7×10-2 1.33 1400 380
0.12 0.12 0.18 0.25 0.37 0.55 1.1
φ10 φ10 φ13 φ19 φ19 φ30 φ30
0.25 0.3 0.42 0.4 0.48 0.55 0.7
≯40 275 110 220 7.5 ≯40 440 125 224 11
☆ 使用说明 1、查看油位。油位应在油标中心，油位过低，对排气阀不能密封，影响真空度。油位
过高，会引起起动时喷油。运转前，先将三角带脱下，将电机转向校正后，再起动以免喷油。 运转时，油位略有升高，属正常现象。油量不足时，采用 1 号真空泵油，从加油孔加入。油 需经过滤。以免杂物进入，堵塞油孔。
2、泵口如装接电磁阀，应与泵同时动作。 3、开始起动时，应先点动起动按钮一、二次，观察在运转中有无异常声响及特殊的震 动，并使泵腔内的油压至油箱内，然后再正式起动运转。 4、环境温度较高时，油温升高，粘度下降，饱和蒸汽增大，会引起极限真空下降，应 加强通风散热。 5、检查泵的极限真空，应采用压缩式水银真空计，真空计应与泵口直接接通，运转 30 分钟内，将达到极限真空。 6、停泵前应先关闭吸气口处阀门，与真空系统隔绝，然后停泵。 7、带有气镇阀的泵如在抽吸气体中含有较多的可凝性蒸汽时，要打开气镇阀。 8、本产品实行“三保"六个月，非正常使用损坏不属“三保"范围。
旋片式真空泵使用书
旋片式真空泵1.安全注意事项1.1本真空泵按照最新的技术标准和安全规范制造。
如果安装和使用不当会有危险和破坏性产生。
1.2本真空泵适用于低真空领域，用于抽除空气和干燥气体，不能用于抽除有腐蚀性的、有毒的、易爆的气体，不能用于输送其它物体。
1.3本说明书每步操作之前都提出了安全检测的通知，这些安全措施必须执行。
1.4液体和固体颗粒绝对不能吸入真空泵内。
2.工作原理此真空泵按照旋片式原理工作。
偏心安装的转子在泵体内旋转，旋转产生的离心力使转子槽内滑动的旋片紧贴泵体内壁，旋片将泵体和转子之间的月牙型空间分隔成数个工作腔。
当工作腔和进气通道相连时吸入气体，旋片的继续转动使气体受到压缩并将气体排入油箱内。
恒定的压力差使真空泵润滑油进入压缩腔。
润滑油和被抽气体一起排入油箱内并通过重力作用和排气过滤器使润滑油从排出气体中分离。
润滑油回到油箱底部然后再次进入泵工作腔（油循环），不含油的被抽气体通过排气管排入大气中。
3.技术参数(RC0063E)4.包装运输RC系列真空泵出厂前都经过严格的运转试验并仔细包装以避免运输造成的损坏。
泵进气口用塑料塞密封，故运输途中不会有异物进入泵腔。
请检查发运的真空泵有无运输造成的损坏。
使用真空泵上的起吊螺钉，用合适的起吊装置将泵从包装箱中取出。
在搬运真空泵搬运时，不能使风叶罩受力！5.安装5.1真空泵必须水平安放或固定在平坦的表面上，不允许用其他的安装方式，可通过橡胶垫块上的螺孔用螺钉将真空泵固定。
5.2进气法兰可由真空密封的硬管或柔性管连接。
采用硬管连接不能使泵的法兰产生附加应力。
如有必要可安装过渡柔性接头。
为了避免降低泵的抽气速率，进气管道的额定通径不能小于泵的进气法兰通径。
不允许有外来固体颗粒（如焊渣）、液体进入吸气管，排气管道不允许装有节流装置。
排气管应该以冷凝物不返回泵内的方式安装（如倾斜、虹吸管方式）。
5.3电气连接必须由专业人员进行。
a.电源的电压和频率必须和电机的铭牌值一致。
单级多旋片式真空泵说明书
单级多旋片式真空泵说明书一、产品概述单级多旋片式真空泵是一种油封式机械真空泵，具有结构紧凑、体积小、重量轻、噪声低、振动小、运行平稳、操作维护简便等优点。
它广泛应用于电子、化工、医药、食品、印刷、真空镀膜、真空热处理等领域，是真空获得设备中的重要组成部分。
二、工作原理单级多旋片式真空泵的工作原理基于容积变化原理。
泵内有多个旋片，在电机的驱动下，旋片在泵腔内旋转。
旋片将泵腔分为多个容积不等的小腔室，随着旋片的旋转，这些小腔室的容积不断变化。
当小腔室与进气口连通时，气体被吸入；当小腔室与排气口连通时，气体被排出，从而实现抽气的目的。
三、产品结构1、泵体：是泵的主体结构，用于容纳旋片和其他部件。
2、旋片：是实现抽气功能的关键部件，通常由耐磨材料制成。
3、电机：提供动力，驱动旋片旋转。
4、排气阀：用于控制排气的压力和流量。
5、进气口和排气口：分别用于气体的吸入和排出。
6、油窗：用于观察泵内油位。
四、技术参数1、抽气速率：表示单位时间内泵能够抽取的气体体积，通常以升/秒或立方米/小时为单位。
2、极限真空度：指泵能够达到的最低压力，通常以帕斯卡（Pa）或托（Torr）为单位。
3、电机功率：驱动电机的功率大小。
4、工作电压：适用的电源电压。
5、转速：电机的旋转速度。
五、使用方法1、安装选择平稳、干燥、通风良好的安装位置，确保泵的水平安装。
连接进气口和排气口的管道，注意管道的密封性。
接通电源，按照电机的接线要求正确接线。
2、启动打开进气口阀门，关闭排气口阀门。
启动电机，观察泵的运转情况，如有异常应立即停机检查。
3、运行运行过程中，注意观察油位，保持油位在正常范围内。
定期检查泵的温度、振动和噪声，如有异常应及时处理。
避免在真空度低于泵的极限真空度时长时间运行，以免损坏泵。
4、停机先关闭进气口阀门，然后停止电机运转。
打开排气口阀门，排除泵内的气体。
六、维护保养1、定期更换真空泵油，一般建议每工作 500 1000 小时更换一次。
单级旋片式真空泵V0100产品说明书
前言祝贺您购买了“大路通”真空泵，作为专业设计、生产真空泵、真空泵配件、真空系统，销售维修各种进口真空泵配件耗材为一体的大路通真空设备制造有限公司，一直致力于满足工业界终端客户及OEM制造商的需求，不断地开发出更为适用于工业界的真空泵。
为充分发挥真空泵的性能，请仔细阅读使用说明书，以便正确操作。
由于错误的操作使用将会对真空泵造成严重的不良影响。
本产品使用说明书包含以下内容：一、产品说明二、安全注意事项三、搬运四、储蓄五、安装与启动六、维护/维修七、大修八、停止使用九、故障排除技术参数表(Technical Date)参数名称(Parameter name) DLT·V0063 DLT·V0100额定流量(Nominal capcaity)50HZ 63 100m3 /h极限真空(Ultimate partial pressure)0．1mbar(abs.)电机类型(Motor version) 3～50HZ 220V/380V电机功率(Motor rating) KW 50HZ 2.2 3电流(Current drawn) A 50HZ 8.5/4.9 11.8/6.8转速(Speed) Min- 1 50HZ 1440噪音(Sound level) （ENISO2151）50HZ 64 65油量（Oil capacity） L 2．0重量(Weight approx) kg 62 75气镇阀组件a-排气口 b-主轴风扇罩 c-进气口 d-吊环 e-散热油管f-电机接线盒 g-油位镜 h-排油阀 i-油过滤器A B C DDLT·V0063 605 290 205 95DLT·V0100 700 295 230 92一、产品说明1．使用：此真空泵可用于抽除空气和其它干燥、无毒、无腐蚀性、非易爆气体，不可用于抽除与泵油会发生化学反应的、含有颗粒尘埃的气体。
（若附有气镇装置，还可以抽除一定量的可凝性气体）抽除比空气密度高的气体会导致真空泵机械负荷与热负荷增加，在没有得到“大路通”公司的认可，请禁止这样使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
