图像边缘检测及提取,分水岭算法

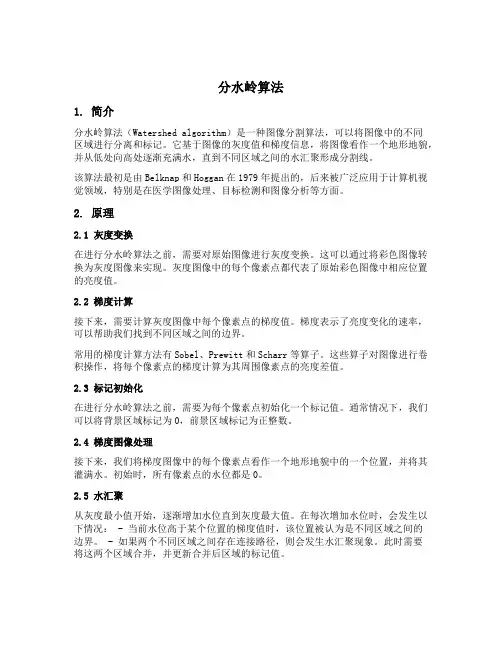

分水岭 算法
分水岭算法1. 简介分水岭算法（Watershed algorithm）是一种图像分割算法，可以将图像中的不同区域进行分离和标记。
它基于图像的灰度值和梯度信息，将图像看作一个地形地貌，并从低处向高处逐渐充满水，直到不同区域之间的水汇聚形成分割线。
该算法最初是由Belknap和Hoggan在1979年提出的，后来被广泛应用于计算机视觉领域，特别是在医学图像处理、目标检测和图像分析等方面。
2. 原理2.1 灰度变换在进行分水岭算法之前，需要对原始图像进行灰度变换。
这可以通过将彩色图像转换为灰度图像来实现。
灰度图像中的每个像素点都代表了原始彩色图像中相应位置的亮度值。
2.2 梯度计算接下来，需要计算灰度图像中每个像素点的梯度值。
梯度表示了亮度变化的速率，可以帮助我们找到不同区域之间的边界。
常用的梯度计算方法有Sobel、Prewitt和Scharr等算子。
这些算子对图像进行卷积操作，将每个像素点的梯度计算为其周围像素点的亮度差值。
2.3 标记初始化在进行分水岭算法之前，需要为每个像素点初始化一个标记值。
通常情况下，我们可以将背景区域标记为0，前景区域标记为正整数。
2.4 梯度图像处理接下来，我们将梯度图像中的每个像素点看作一个地形地貌中的一个位置，并将其灌满水。
初始时，所有像素点的水位都是0。
2.5 水汇聚从灰度最小值开始，逐渐增加水位直到灰度最大值。
在每次增加水位时，会发生以下情况： - 当前水位高于某个位置的梯度值时，该位置被认为是不同区域之间的边界。
- 如果两个不同区域之间存在连接路径，则会发生水汇聚现象。
此时需要将这两个区域合并，并更新合并后区域的标记值。
2.6 分割结果当水位达到最大值时，分割过程结束。
此时所有不同区域之间都有了明确的边界，并且每个区域都有了唯一的标记值。
3. 算法优缺点3.1 优点•分水岭算法是一种无监督学习方法，不需要依赖任何先验知识或训练数据。
•可以对图像中的任意区域进行分割，不受形状、大小和数量的限制。
图像处理中的标记分水岭分割算法
图像处理中的标记分水岭分割算法如果图像中的目标物体是连接在一起的，则分割起来会更困难，分水岭分割算法经常用于处理这类问题，通常会取得比较好的效果。
分水岭分割算法把图像看成一幅“地形图”，其中亮度比较强的区域像素值较大，而比较暗的区域像素值较小，通过寻找“汇水盆地”和“分水岭界限”，对图像进行分割。
直接应用分水岭分割算法的效果往往并不好，如果在图像中对前景对象和背景对象进行标注区别，再应用分水岭算法会取得较好的分割效果。
有很多图像处理工具箱函数可以用到，如fspecial、imfilter、watershed、lable2rgb、imopen、imclose、imreconstruct、imcomplement、imregionalmax、bwareaopen、graythresh、和imimposemin函数等。
下面进行一个例子，步骤如下。
1、读取图像并求其边界，代码如下。
rgb = imread('pears.png');%读取原图像I = rgb2gray(rgb);%转化为灰度图像figure; subplot(121)%显示灰度图像imshow(I)text(732,501,'Image courtesy of Corel',...'FontSize',7,'HorizontalAlignment','right')hy = fspecial('sobel');%sobel算子hx = hy';Iy = imfilter(double(I), hy, 'replicate');%滤波求Y方向边缘Ix = imfilter(double(I), hx, 'replicate');%滤波求X方向边缘gradmag = sqrt(Ix.^2 + Iy.^2);%求模subplot(122); imshow(gradmag,[]), %显示梯度title('Gradient magnitude (gradmag)')在这一步骤中，首先读取一套真彩色图像，然后把真色图像转化为灰度图像，结果如图所示：图1原图和梯度图像使用sobel 边缘算子对图像进行水平和垂直方向的滤波，然后求取模值，sobel 算子滤波后的图像在边缘处会显示比较大的值，在没有边界处的值会很小，如上图右图所示。
分水岭 算法
分水岭算法1. 介绍分水岭算法（Watershed algorithm）是一种图像处理算法，主要用于图像分割。
它以图像中的亮度或颜色信息为基础，将图像划分为不同的区域，从而实现图像的分割与提取。
分水岭算法的基本原理是将图像视为地形图，其中亮度或颜色信息类似于地形高度，而分水岭则代表不同的区域。
通过模拟水从高处流下，在分水岭相交的地方形成分割线，将图像分成不同的区域。
分水岭算法广泛应用于计算机视觉、图像分析、医学图像处理等领域。
它可以用于目标检测、图像分割、图像融合、边缘检测等任务。
分水岭算法具有较好的鲁棒性和适应性，对于不同类型的图像都能取得较好的效果。
2. 基本原理分水岭算法的基本原理可以概括为以下几个步骤：2.1 灰度化首先，将彩色图像转换为灰度图像。
这是因为分水岭算法主要基于图像的亮度信息进行分割，灰度图像能够更好地表达图像的亮度变化。
2.2 预处理对灰度图像进行预处理，包括去噪和平滑处理。
去噪可以使用各种滤波器，如中值滤波器、高斯滤波器等。
平滑处理可以使用图像平滑算法，如均值滤波器、高斯滤波器等。
预处理的目的是减少图像中的噪声和不必要的细节，使得后续的分割更加准确。
2.3 计算梯度图像通过计算图像的梯度，可以得到图像中的边缘信息。
常用的梯度算子有Sobel算子、Prewitt算子等。
梯度图像可以用来寻找图像中的边缘和区域边界。
2.4 标记种子点选择一些种子点，作为分水岭的起始点。
种子点通常位于图像中的明显边缘或区域边界处。
可以手动选择种子点，也可以使用自动选择的方法。
2.5 填充区域从种子点开始，利用水流模拟的方式填充整个图像。
水从高处向低处流动，当水流到达一个分水岭时，会分流到周围的区域中。
在水流过程中，会形成分割线，将图像分成不同的区域。
2.6 分割结果根据分水岭的位置，将图像分成不同的区域。
分割结果可以通过分水岭线进行可视化展示，也可以将不同区域标记为不同的颜色。
3. 算法改进分水岭算法在实际应用中存在一些问题，如过分细化、过分合并等。
图像识别中的轮廓提取算法探索(二)
图像识别中的轮廓提取算法探索随着计算机视觉技术的快速发展，图像识别成为了一个备受研究关注的领域。
在图像识别过程中，轮廓提取算法起到了至关重要的作用。
本文将从不同方法的角度，探索图像识别中的轮廓提取算法。
一、边缘检测算法边缘检测是图像处理中一项重要的技术，旨在从图像中提取出物体的轮廓信息。
最常用的边缘检测算法包括Canny算子、Sobel算子和Laplacian算子。
这些算法基于图像的亮度变化来进行边缘的检测，可以有效地提取轮廓信息。
Canny算子在边缘检测方面表现出色。
它利用了图像的梯度信息，并通过非最大抑制和双阈值处理来提取出准确的边缘。
Sobel算子是一种简单而常用的边缘检测算子。
它利用图像的亮度变化率来检测边缘，然后通过梯度幅值的阈值来确定是否为边缘点。
Laplacian算子则是一种二阶微分算子，通过求取图像亮度的二阶导数来检测边缘。
这种算法对于噪声的鲁棒性较强，能够提取到更为细致的边缘。
二、基于模型的轮廓提取算法基于模型的轮廓提取算法是通过对图像的区域进行建模来提取轮廓信息。
这类算法包括活动轮廓模型和分水岭算法。
活动轮廓模型是一种基于能量泛函的方法，它通过最小化能量函数，使得轮廓向物体的边缘收缩。
这类算法在复杂背景下能够准确地提取出物体的轮廓。
分水岭算法则是一种经典的图像分割算法，通过将图像看作地形地貌，以像素的灰度值作为高度的参考，实现对图像的分割。
这种算法适用于多物体的分割，但对于重叠的物体分割效果较差。
三、深度学习在轮廓提取中的应用近年来，深度学习技术在图像识别领域取得了巨大的突破。
通过训练大规模的神经网络，可以实现对图像中物体轮廓的准确提取。
深度学习模型中最常用的是卷积神经网络（CNN）。
CNN通过学习具有不同卷积核的特征提取器，能够从图像中提取出具有鲁棒性的特征。
这些特征可以用于提取轮廓信息，并辅助进行图像识别。
同时，生成对抗网络（GAN）也被用于图像的轮廓提取。
GAN通过同时训练一个生成器和一个判别器，使得生成器能够生成逼真的图像，而判别器能够准确区分真实图像和生成图像。

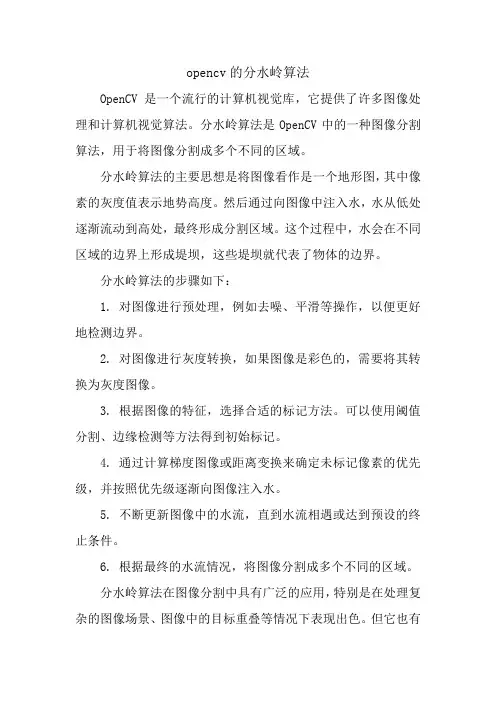

opencv的分水岭算法
opencv的分水岭算法
OpenCV是一个流行的计算机视觉库，它提供了许多图像处理和计算机视觉算法。
分水岭算法是OpenCV中的一种图像分割算法，用于将图像分割成多个不同的区域。
分水岭算法的主要思想是将图像看作是一个地形图，其中像素的灰度值表示地势高度。
然后通过向图像中注入水，水从低处逐渐流动到高处，最终形成分割区域。
这个过程中，水会在不同区域的边界上形成堤坝，这些堤坝就代表了物体的边界。
分水岭算法的步骤如下：
1. 对图像进行预处理，例如去噪、平滑等操作，以便更好地检测边界。
2. 对图像进行灰度转换，如果图像是彩色的，需要将其转换为灰度图像。
3. 根据图像的特征，选择合适的标记方法。
可以使用阈值分割、边缘检测等方法得到初始标记。
4. 通过计算梯度图像或距离变换来确定未标记像素的优先级，并按照优先级逐渐向图像注入水。
5. 不断更新图像中的水流，直到水流相遇或达到预设的终止条件。
6. 根据最终的水流情况，将图像分割成多个不同的区域。
分水岭算法在图像分割中具有广泛的应用，特别是在处理复杂的图像场景、图像中的目标重叠等情况下表现出色。
但它也有
一些局限性，例如对于图像中的噪声比较敏感，可能会导致过分细化的分割结果。
因此，在实际应用中需要根据具体的场景进行参数调节和优化。

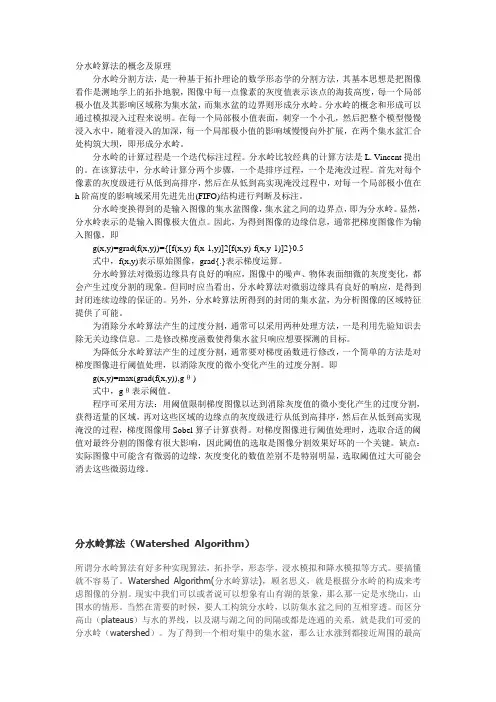

分水岭算法
分水岭算法的概念及原理分水岭分割方法，是一种基于拓扑理论的数学形态学的分割方法，其基本思想是把图像看作是测地学上的拓扑地貌，图像中每一点像素的灰度值表示该点的海拔高度，每一个局部极小值及其影响区域称为集水盆，而集水盆的边界则形成分水岭。
分水岭的概念和形成可以通过模拟浸入过程来说明。
在每一个局部极小值表面，刺穿一个小孔，然后把整个模型慢慢浸入水中，随着浸入的加深，每一个局部极小值的影响域慢慢向外扩展，在两个集水盆汇合处构筑大坝，即形成分水岭。
分水岭的计算过程是一个迭代标注过程。
分水岭比较经典的计算方法是L. Vincent提出的。
在该算法中，分水岭计算分两个步骤，一个是排序过程，一个是淹没过程。
首先对每个像素的灰度级进行从低到高排序，然后在从低到高实现淹没过程中，对每一个局部极小值在h阶高度的影响域采用先进先出(FIFO)结构进行判断及标注。
分水岭变换得到的是输入图像的集水盆图像，集水盆之间的边界点，即为分水岭。
显然，分水岭表示的是输入图像极大值点。
因此，为得到图像的边缘信息，通常把梯度图像作为输入图像，即g(x,y)=grad(f(x,y))={[f(x,y)-f(x-1,y)]2[f(x,y)-f(x,y-1)]2}0.5式中，f(x,y)表示原始图像，grad{.}表示梯度运算。
分水岭算法对微弱边缘具有良好的响应，图像中的噪声、物体表面细微的灰度变化，都会产生过度分割的现象。
但同时应当看出，分水岭算法对微弱边缘具有良好的响应，是得到封闭连续边缘的保证的。
另外，分水岭算法所得到的封闭的集水盆，为分析图像的区域特征提供了可能。
为消除分水岭算法产生的过度分割，通常可以采用两种处理方法，一是利用先验知识去除无关边缘信息。
二是修改梯度函数使得集水盆只响应想要探测的目标。
为降低分水岭算法产生的过度分割，通常要对梯度函数进行修改，一个简单的方法是对梯度图像进行阈值处理，以消除灰度的微小变化产生的过度分割。
分水岭 算法
分水岭算法分水岭算法是一种经典的图像处理和计算机视觉算法，常用于图像分割任务。
它被广泛应用于数字图像处理、目标检测和图像识别等领域。
本文将对分水岭算法进行介绍，并探讨其原理、应用和优缺点。
首先，我们来了解一下分水岭算法的原理。
分水岭算法基于图像的灰度或颜色信息，将图像视为一个地图，其中灰度值或颜色代表地势高度。
该算法的目标是通过在图像上放置一些种子点，然后利用水流的下降路径模拟水流的流动，最终将图像分割为不同的区域。
在分水岭算法中，首先需要对图像进行预处理，包括去噪和图像增强等操作。
接下来，根据预处理后的图像，构建一个梯度图，表示图像中的边缘和轮廓信息。
然后，根据种子点的位置，通过计算水流的流动路径，将图像分割成不同的区域。
最后，再根据分割结果进行进一步的后处理，消除不必要的分割和合并相邻的区域，从而得到最终的图像分割结果。
分水岭算法在图像处理和计算机视觉领域有着广泛的应用。
首先，它可以用于图像分割，即将图像划分为具有明显边界的不同区域，以便进一步对图像进行分析和识别。
例如，在医学图像分析中，可以利用分水岭算法对病变区域进行提取和分割，以辅助医生进行疾病诊断和治疗。
其次，分水岭算法还可以用于图像标记和目标检测。
通过在图像中放置种子点，并模拟水流的流动路径，可以将目标与背景分离，并进行像素级别的标记和识别。
例如，在自动驾驶和机器人导航中，可以利用分水岭算法对道路和障碍物进行分割和检测，以确保车辆的安全行驶。
此外，分水岭算法还可以用于图像修复和图像融合等应用，提高图像质量和视觉效果。
然而，分水岭算法也存在一些局限性和挑战。
首先，由于算法本身是基于像素的，对图像中的噪声和弱边缘比较敏感，容易产生过分割和欠分割的问题。
因此，对于复杂的图像或具有相似纹理的区域，分水岭算法可能无法准确地将其分割开来。
其次，分水岭算法在计算复杂度和时间消耗方面比较高，对于大规模图像和实时应用来说，可能会造成较高的计算负担。
因此，对于实时应用和大规模图像处理，需要进一步对算法进行改进和优化。
边缘提取原理
边缘提取原理边缘提取是一种常用的图像处理技术，用于从图像中提取出物体的边缘信息。
边缘是图像中物体之间的分界线，其具有明显的灰度或颜色变化。
边缘提取的目的是通过检测这些变化来揭示图像中的物体轮廓，从而实现图像分析、目标识别和计算机视觉等应用。
边缘提取的原理可以简单描述为以下几个步骤：1.图像灰度化：将彩色图像转换为灰度图像。
这是因为边缘通常由灰度或颜色变化引起，因此只需要对图像进行灰度处理即可。
2.图像平滑化：使用滤波器对图像进行平滑化操作。
平滑化的目的是降低图像中的噪声，使得边缘检测更加准确。
常用的滤波器有高斯滤波器和中值滤波器。
3.边缘检测算法：边缘检测是边缘提取的核心步骤，它通过计算图像中像素点的梯度来检测边缘。
常用的边缘检测算法有Sobel算子、Prewitt算子和Canny算子等。
- Sobel算子是一种基于梯度的边缘检测算法，它通过计算图像中像素点的梯度幅值来检测边缘。
Sobel算子分为水平和垂直两个方向，分别计算像素点在x和y方向上的梯度。
- Prewitt算子也是一种基于梯度的边缘检测算法，它与Sobel算子类似，但使用的模板不同。
Prewitt算子的模板是一个3x3的矩阵，分为水平和垂直两个方向。
- Canny算子是一种基于多阈值的边缘检测算法，它通过计算图像中像素点的梯度幅值和方向来检测边缘。
Canny算子的优点是能够检测到细节边缘，并且对噪声具有较好的抑制能力。
4.边缘连接：在边缘检测后，通常会得到一些不连续的边缘片段。
边缘连接的目的是将这些片段连接成连续的边缘线条。
常用的边缘连接算法有霍夫变换和分水岭算法等。
- 霍夫变换是一种常用的边缘连接算法，它通过将图像空间转换为参数空间，并在参数空间中进行投票来检测直线、圆等形状的边缘。
- 分水岭算法是一种基于区域的边缘连接算法，它通过将图像分割成不同的区域，并在区域之间进行分水岭漫水填充来连接边缘。
边缘提取在计算机视觉、图像处理和模式识别等领域具有广泛的应用。
图像处理中的图像分割与提取方法
图像处理中的图像分割与提取方法图像分割与提取在图像处理中是非常重要的技术，它能够将一幅图像分割成不同的区域，并且提取出感兴趣的目标。
图像分割与提取的应用广泛，涉及到医学图像分析、计算机视觉、遥感图像分析等领域。
本文将介绍几种常用的图像分割与提取方法。
1. 阈值分割阈值分割是最简单也是最常用的图像分割方法之一。
该方法通过设定一个或多个阈值，将图像分成不同的区域。
阈值的选取可以根据图像的特点和需求来确定。
在灰度图像中，通常使用单一阈值来分割图像；而在彩色图像中，可以同时对多个颜色通道进行分割，或者将颜色空间转换为其他颜色空间进行分割。
2. 区域生长区域生长是一种基于像素相似性的图像分割方法，其基本思想是选择一个或多个种子点，然后根据像素相似性的准则逐步生长区域，直到满足停止准则为止。
区域生长方法对于具有明显边界的目标图像分割效果较好。
在实际应用中，可以使用均值、标准差、梯度等准则来评估像素之间的相似性。
3. 边缘检测边缘检测是一种常用的图像提取方法，其目的是识别图像中的边界。
边缘是图像中像素灰度变化明显的地方，可以通过求取像素灰度值的梯度来检测。
常用的边缘检测算法包括Sobel算子、Prewitt算子、Canny算子等。
在实际应用中，边缘检测算法通常需要经过非极大值抑制、双阈值处理等步骤进行优化。
4. 分水岭算法分水岭算法是一种基于图论的图像分割算法，它模拟了水在图像中流动的过程。
该算法首先将图像中的亮度值作为高度值构建一个二维拓扑图，然后根据图像中的边缘信息和像素灰度值的梯度计算图像中各个区域的边界。
通过对边界进行变换，可以将图像分割成不同的区域。
分水岭算法在处理具有复杂纹理和连续边界的图像时效果较好。
5. 基于深度学习的方法近年来，基于深度学习的图像分割与提取方法取得了显著的进展。
通过搭建深度神经网络，可以利用大规模训练样本进行图像分割与提取任务。
常见的深度学习方法包括全卷积神经网络（FCN）、U-Net、Mask R-CNN等。
图像处理中的图像分割算法技巧
图像处理中的图像分割算法技巧图像分割是图像处理领域中的一个重要任务，它的目标是将图像分割成具有特定意义的区域或对象。
图像分割可以帮助我们理解图像中的内容，提取出我们感兴趣的图像特征，为后续的图像分析和计算机视觉任务打下基础。
本文将介绍几种常见的图像分割算法及其技巧。
一、阈值分割算法技巧阈值分割算法是一种简单且常用的图像分割方法，它基于图像灰度值的统计信息将图像分割成目标和背景两部分。
其中，全局阈值分割算法、自适应阈值分割算法和基于直方图的分割算法是常见的阈值分割算法技巧。
全局阈值分割算法是通过选取一个全局阈值，将图像中灰度值高于阈值的像素点分配为目标，灰度值低于阈值的像素点分配为背景。
该方法常用于图像的二值化处理，例如将图像中的前景和背景分离。
在操作时，我们需要根据图像的特性选择合适的阈值，可以使用常规方式（例如Otsu阈值算法）或自定义选择。
自适应阈值分割算法则是通过根据局部灰度值的统计信息来进行图像分割。
适用于图像中存在光照不均或者是局部对比度较强的情况。
该方法可以通过选择不同的局部窗口大小和统计方法来适应不同的图像特性。
基于直方图的分割算法，它通过分析图像的直方图来确定阈值，并将图像进行分割。
此方法适用于图像中存在灰度值分布较明显的情况。
二、边缘检测技巧边缘检测是一种常用的图像分割技巧，它主要用于寻找图像中的边缘信息。
边缘是指图像中灰度值变化较大的区域，一般表示物体之间的边界或者纹理变化。
图像中的边缘信息可以提供重要的形状和结构信息，因此边缘检测对于图像分割至关重要。
常用的边缘检测算法包括Sobel算子、Canny算子和Laplacian算子等。
Sobel算子是一种基于梯度的边缘检测算法，它通过计算图像灰度值的梯度来检测边缘。
Canny 算子是一种经典的边缘检测算法，它通过多步骤的操作来提取图像中的边缘，包括高斯平滑、计算梯度和非最大值抑制等。
Laplacian算子也是一种梯度算子，它通过计算图像的拉普拉斯算子来提取边缘。
分水岭算法解析
分水岭算法解析分水岭的概念源于水流的概念。
我们可以将图像看作是一个地形图，灰度值高的点看作是山峰，灰度值低的点看作是低谷。
水流会从山峰流向低谷，当水流汇聚在一起时就形成了水坝。
在图像中，局部极小值点就相当于低谷，而水坝则表示分割的边界。
分水岭算法的基本原理是将图像看作一个潜在的三维表面，其中横轴和纵轴表示图像的位置坐标，而高度表示图像的灰度值。
算法的过程就是从局部极小值点开始，模拟水流的流动，直到水坝形成，得到图像的分割结果。
分水岭算法的主要步骤包括边缘检测、标记局部极小值点、生成梯度图、将局部极小值点作为种子点进行标记，然后进行泛洪填充，最后将边界提取出来得到分割结果。
分水岭算法的优点是对图像中的噪音具有一定的鲁棒性，能够处理复杂的图像结构。
但是，它也存在一些问题，例如分割结果可能会受到局部极小值点位置的影响，容易产生过分割或者欠分割的情况。
在本文中，我们将对分水岭算法的原理和实现进行详细的探讨。
首先，我们将介绍分水岭算法的基本原理和步骤，然后详细讨论如何实现这些步骤。
最后，我们将通过一个实例来展示分水岭算法在图像分割中的应用。
2. 分水岭算法的原理及步骤2.1 基本原理分水岭算法的基本原理是基于图像的灰度值和梯度来进行像素的分割。
它将图像看作是一个三维表面，其中横轴和纵轴表示图像的位置坐标，而高度表示图像的灰度值。
算法的过程就是模拟水流的流动，从局部极小值点开始，直到水坝形成，得到图像的分割结果。
在图像中，局部极小值点就相当于低谷，而水坝则表示分割的边界。
当水流汇聚在一起时，就形成了水坝。
因此，分水岭算法的目标就是找到图像中的局部极小值点，并模拟水流的流动，直到形成水坝，得到图像的分割结果。
2.2 算法步骤分水岭算法的主要步骤包括边缘检测、标记局部极小值点、生成梯度图、将局部极小值点作为种子点进行标记，然后进行泛洪填充，最后将边界提取出来得到分割结果。
（1）边缘检测首先对图像进行边缘检测，得到图像的梯度信息。
分水岭算法原理
分水岭算法原理
分水岭算法是一种图像分割的算法，旨在将图像分割成多个不重叠的区域。
其原理主要包括以下几个步骤：
1. 将图像转换为灰度图像，并应用滤波操作以去除噪音。
2. 对图像进行二值化处理，将图像分为前景区域和背景区域。
3. 计算图像的梯度，并根据梯度大小确定种子点。
4. 初始化标记图像和队列，将种子点添加到队列中。
5. 迭代地从队列中取出像素点，根据像素点的邻域关系进行扩展。
6. 根据像素点的邻域像素值和标记图像的标签进行更新。
7. 将更新后的像素点添加到队列中。
8. 不断重复步骤5-7，直到队列为空。
9. 根据标记图像中的标签生成最终的分割结果。
分水岭算法的核心思想是将图像视为一个地形图，其像素值可以被看作是地形高度。
通过计算图像的梯度，可以确定图像中的梯度谷点，即分水岭线的位置。
接着通过对梯度谷点进行扩展和更新，可以将图像分割成多个区域，每个区域代表一个分割结果。
需要注意的是，分水岭算法对图像的初始分割结果非常敏感，且对噪声较为敏感。
因此，在实际应用中，通常需要对图像进行预处理和后处理，以提高算法的效果。
分水岭算法原理
分水岭算法原理
分水岭算法是一种用于图像分割的算法，它基于图像的亮度和灰度分布特点，在图像中找到各个亮度区域的分割线。
算法的原理如下：
1. 首先，将图像转换成灰度图像，并进行图像的预处理操作，如去噪、平滑等，以便更好地提取图像的特征。
2. 对图像进行分割前的初始化操作。
为此需要根据图像的灰度分布，寻找到图像的前景和背景的初始估计区域。
3. 基于这个初始估计区域，生成一个距离变换图。
距离变换图中，每个像素点的值表示该像素点到最近的前景像素点的距离。
4. 在距离变换图的基础上，根据图像的梯度信息，生成一个梯度图。
梯度图中，每个像素点的值表示该像素点到最近的背景像素点的距离。
5. 根据距离变换图和梯度图，生成一个结果图。
结果图中，每个像素点的值表示该像素点到前景和背景之间的分水岭的距离。
6. 对结果图进行连通区域分析，将相邻的相同值像素点合并成一个区域。
7. 对区域进行标记，将前景和背景进行分类。
8. 最后，根据标记结果，完成图像的分割。
通过以上步骤，分水岭算法可以在图像中准确地找到各个亮度区域的分割线，实现图像的分割操作。
分水岭算法
图像处理——分水岭算法分水岭算法是一种图像区域分割法，在分割的过程中，它会把跟临近像素间的相似性作为重要的参考依据，从而将在空间位置上相近并且灰度值相近（求梯度）的像素点互相连接起来构成一个封闭的轮廓。
分水岭算法常用的操作步骤：彩色图像灰度化，然后再求梯度图，最后在梯度图的基础上进行分水岭算法，求得分段图像的边缘线。
下面左边的灰度图，可以描述为右边的地形图，地形的高度是由灰度图的灰度值决定，灰度为0对应地形图的地面，灰度值最大的像素对应地形图的最高点。
我们可以自己编程实现灰度图的地形图显示，工程FirstOpenCV6就实现了简单的这个功能，比如上边的灰度图，显示为：对灰度图的地形学解释，我们我们考虑三类点：1. 局部最小值点，该点对应一个盆地的最低点，当我们在盆地里滴一滴水的时候，由于重力作用，水最终会汇聚到该点。
注意：可能存在一个最小值面，该平面内的都是最小值点。
2. 盆地的其它位置点，该位置滴的水滴会汇聚到局部最小点。
3. 盆地的边缘点，是该盆地和其它盆地交接点，在该点滴一滴水，会等概率的流向任何一个盆地。
假设我们在盆地的最小值点，打一个洞，然后往盆地里面注水，并阻止两个盆地的水汇集，我们会在两个盆地的水汇集的时刻，在交接的边缘线上(也即分水岭线)，建一个坝，来阻止两个盆地的水汇集成一片水域。
这样图像就被分成2个像素集，一个是注水盆地像素集，一个是分水岭线像素集。
下面的gif图很好的演示了分水岭算法的效果：在真实图像中，由于噪声点或者其它干扰因素的存在，使用分水岭算法常常存在过度分割的现象，这是因为很多很小的局部极值点的存在，比如下面的图像，这样的分割效果是毫无用处的。
为了解决过度分割的问题，可以使用基于标记(mark)图像的分水岭算法，就是通过先验知识，来指导分水岭算法，以便获得更好的图像分段效果。
通常的mark图像，都是在某个区域定义了一些灰度层级，在这个区域的洪水淹没过程中，水平面都是从定义的高度开始的，这样可以避免一些很小的噪声极值区域的分割。
获取区域外轮廓的算法
获取区域外轮廓的算法
获取区域外轮廓的算法有多种，以下是一些常用的算法：
1. 边界追踪算法（Boundary Tracing）：该算法从图像中的某一点开始，按照一定的规则遍历相邻的像素点，并将遍历过的像素点标记为边界点。
通过遍历整个图像，最终可以得到区域的外轮廓。
2. 边缘检测算法（Edge Detection）：常用的边缘检测算法有Sobel算子、Canny算子和Laplacian算子等。
这些算法可以通过计算图像中像素点的梯度值来检测出边缘，然后根据一定的阈值处理得到区域的外轮廓。
3. 轮廓分析算法（Contour Analysis）：该算法首先通过阈值化或分割等方法将图像转化为二值图像，然后利用连通性分析来提取区域的轮廓。
常用的连通性分析算法有基于4邻域或8邻域的连通域标记算法，可以得到区域的外轮廓。
4. 分水岭算法（Watershed Algorithm）：该算法基于图像中的灰度值和梯度信息，将图像看作地形图，通过模拟水流漫溢的过程来分割区域。
在分水岭算法中，区域的外轮廓可以通过提取分割结果中的边界得到。
这些算法可以根据具体的应用场景和需求选择使用。
需要注意的是，获取区域外轮廓的算法在处理复杂图像或存在噪声的情况下可能会有一定的误差，因此在实际应用中需要根据具体情况进行优化和调整。
计算机图像处理中的特征提取与图像分割算法
计算机图像处理中的特征提取与图像分割算法计算机图像处理是人工智能领域的一个重要分支，涉及到对图像进行分析、处理和理解的技术和方法。
在图像处理中，特征提取和图像分割算法是两个关键的步骤。
本文将介绍计算机图像处理中的特征提取和图像分割算法，并讨论它们的应用和局限性。
一、特征提取特征提取是指从原始图像中选择并提取出能够描述图像内容的关键信息。
计算机视觉领域中常用的特征包括边缘、角点、纹理、颜色等。
下面将介绍几种常见的特征提取算法。
1. 边缘检测算法边缘是图像中灰度或颜色变化显著的区域，常用于图像分割和对象检测。
边缘检测算法可以通过检测图像中灰度或颜色的变化来提取出边缘信息。
常用的边缘检测算法包括Sobel算子、Canny算子等。
2. 角点检测算法角点是图像中具有显著角度变化的点，常用于图像匹配和物体追踪。
角点检测算法可以通过检测图像中灰度或颜色的变化来提取出角点信息。
常用的角点检测算法包括Harris角点检测算法、FAST角点检测算法等。
3. 纹理分析算法纹理是图像中的重要特征，用于描述图像中的细节信息。
纹理分析算法可以通过提取图像中的统计特征、频域特征或结构特征等来描述图像的纹理信息。
常用的纹理分析算法包括灰度共生矩阵、小波变换等。
4. 颜色特征提取算法颜色是图像中的一种重要视觉特征，可以用于图像分割、物体识别等任务。
颜色特征提取算法可以通过提取图像中的色彩分布、颜色矩等来描述图像的颜色信息。
常用的颜色特征提取算法包括颜色直方图、颜色矩等。
二、图像分割图像分割是指将图像划分为若干个具有独立语意的区域的过程。
图像分割在计算机视觉和图像处理领域有着广泛的应用，如目标检测、图像增强和医学图像分析等。
1. 基于阈值的分割算法基于阈值的分割算法是一种简单而有效的图像分割方法。
该方法根据像素值的灰度或颜色与设定的阈值进行比较，将图像分割为前景和背景两部分。
常用的基于阈值的分割算法包括全局阈值法、自适应阈值法等。
分水岭分割公式
分水岭分割公式分水岭分割公式是一种图像处理算法，用于在图像中找到一条分割线，将图像分割成两个部分。
这条分割线被称为分水岭，因为它类似于山脉中的山脊，可以将两个不同的水流分开。
分水岭分割公式使用了数学和图像处理的方法，通过计算图像中每个像素的梯度值和距离变换来确定分水岭的位置。
分水岭的位置被定义为图像中梯度值最高的像素点，这个点将图像分割成两个部分。
在分水岭分割公式中，首先需要计算图像的梯度值。
梯度值表示了图像中像素的变化情况，可以用来找到图像中的边缘和纹理。
计算梯度值的方法有很多种，常用的方法包括Sobel算子和Canny算子。
这些算子可以对图像进行卷积操作，得到图像的梯度值。
接下来，需要进行距离变换。
距离变换是一种图像处理方法，用于计算图像中每个像素点到指定对象的距离。
在分水岭分割公式中，指定对象可以是图像中的某个像素点或者某个区域。
距离变换可以帮助确定分水岭的位置，使得分割结果更加准确。
在计算了梯度值和距离变换之后，就可以确定分水岭的位置了。
分水岭的位置被定义为图像中梯度值最高的像素点，可以通过阈值处理的方法来确定。
阈值处理是一种将图像像素进行二值化的方法，可以将图像中低于一定阈值的像素置为0，高于阈值的像素置为1。
通过阈值处理，可以将图像中的梯度值最高的像素点标记为分水岭。
根据分水岭的位置，可以将图像分割成两个部分。
分水岭的位置将图像分成了两个区域，分别属于不同的物体或者背景。
分割结果可以通过颜色来表示，通常使用不同的颜色来标记不同的区域。
分割结果可以用于图像分析、目标检测和图像识别等应用。
总结一下，分水岭分割公式是一种图像处理算法，通过计算图像的梯度值和距离变换来确定分水岭的位置，从而将图像分割成两个部分。
这种算法可以用于图像分析、目标检测和图像识别等应用领域。
分水岭分割公式的原理和方法相对复杂，但在实际应用中具有较好的效果。
[精华]经典分水岭算法
![[精华]经典分水岭算法](https://img.taocdn.com/s3/m/ed250ace7e192279168884868762caaedd33ba07.png)
流域数字空间:一个有效的算法基于浸模拟分水岭算法的概念及原理分水岭分割方法，是一种基于拓扑理论的数学形态学的分割方法，其基本思想是把图像看作是测地学上的拓扑地貌，图像中每一点像素的灰度值表示该点的海拔高度，每一个局部极小值及其影响区域称为集水盆，而集水盆的边界则形成分水岭。
分水岭的概念和形成可以通过模拟浸入过程来说明。
在每一个局部极小值表面，刺穿一个小孔，然后把整个模型慢慢浸入水中，随着浸入的加深，每一个局部极小值的影响域慢慢向外扩展，在两个集水盆汇合处构筑大坝，即形成分水岭。
分水岭的计算过程是一个迭代标注过程。
分水岭比较经典的计算方法是L. Vincent提出的。
在该算法中，分水岭计算分两个步骤，一个是排序过程，一个是淹没过程。
首先对每个像素的灰度级进行从低到高排序，然后在从低到高实现淹没过程中，对每一个局部极小值在h阶高度的影响域采用先进先出(FIFO)结构进行判断及标注。
分水岭变换得到的是输入图像的集水盆图像，集水盆之间的边界点，即为分水岭。
显然，分水岭表示的是输入图像极大值点。
因此，为得到图像的边缘信息，通常把梯度图像作为输入图像，即g(x,y)=grad(f(x,y))={[f(x,y)-f(x-1,y)]2[f(x,y)-f(x,y-1)]2}0.5式中，f(x,y)表示原始图像，grad{.}表示梯度运算。
分水岭算法对微弱边缘具有良好的响应，图像中的噪声、物体表面细微的灰度变化，都会产生过度分割的现象。
但同时应当看出，分水岭算法对微弱边缘具有良好的响应，是得到封闭连续边缘的保证的。
另外，分水岭算法所得到的封闭的集水盆，为分析图像的区域特征提供了可能。
为消除分水岭算法产生的过度分割，通常可以采用两种处理方法，一是利用先验知识去除无关边缘信息。
二是修改梯度函数使得集水盆只响应想要探测的目标。
为降低分水岭算法产生的过度分割，通常要对梯度函数进行修改，一个简单的方法是对梯度图像进行阈值处理，以消除灰度的微小变化产生的过度分割。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.几种算子图像边缘提取:
程序代码如下:
运行结果:
原图为一堆苹果(彩图),各算子处理后的边缘提取图:
分水岭算法实现:
a.直接对图像进行分水岭算法处理
代码如下：（原图还是上题一堆苹果）
运行结果如右图：
很明显，属于过度分割了。
下面有改进算法：
b.改进算法代码如下：
实现包括下列步骤：
(1)读图像。
读入图像
(2)对比度最大化。
注意到图像中有许多彼此连通的
不同大小的对象。
为使通过watershed变换找到的低
谷数目最小，我们使感兴趣的对象的对比度达到最
大。
对比度增强的一个常用的技术是综合应用top—
hat和bottom—hat变换。
top—hat变换定义为原图像和它的开之差。
图像的
开是一与特定结构元素匹配的图像前景部分的集合。
bottom—hat变换定义为在原图像和它的闭之间的
差。
图像的闭是一与特定结构元素匹配的图像背景
的集合。
通用的结构元素是正方形，长方形，圆盘，菱
形，球和线。
既然图像中我们感兴趣的目标对象看
起来像圆盘，我们用strel函数建立一个半径为15个
像素的圆盘形结构元素。
这个圆盘尺度是图像中的
目标对象的平均半径的一个估计。
(3)图像相加减。
为使目标对象与分隔它们的间隙之
间的对比达到最大，用“原图top—hat图像+bottom
—hat图像”得到增强的结果图。
(
4)转换感兴趣的对象。
调用watershed变换找出图像
的亮度”低谷”，把imcomplement作用
增强过的图像上，将感兴趣的目标对象转换为亮度低谷，得到增强图的补图。
(5)检测亮度低谷。
对所得补图运用imextendedmin函数检测低于某特别阈值的所有亮度低谷。
imextendedmin函数的输出是一个二值(逻辑值)图像。
二值图像中重要的是区域的位置而非区域的大小。
用imimposemin函数把补图改为只含有那些由imtendedmin函数找到的低谷，并将低谷的像素值变为O(8位图像可能的深谷)。
(6)watershed分割。
通过watershed变换，可找出来所有含有强加给最小值的区域。
用watershed函数实现watershed分割。
watershed函数返回一个标记矩阵，它含有对应于watershed区域的非负数。
凡未落入任何watershed区域的像素均被赋予像素值0。
用
label2rgb把一个标记矩阵变为一幅图像。
运行结果：
对于改进后的算法，过度分割的现象不明显或者根本觉察不出。
