STM32使用FSMC控制NAND flash 例程概要
STM32F使用内部FLASH程序详解
STM32F0xx_FLASH_PAGE15_STARTADDR,
EEPPROM_PACKAGEHEAD );
/*Write length*/
FLASH_ProgramHalfWord( STM32F0xx_FLASH_PAGE15_STARTADDR+2 , length );
/*Write datas*/
但是，我们的数据是打包的（详见 2.2），所以还需要： 根据报头判断是不是有效数据 根据长度判断要读取多少数据 最后才是读出数据 4.1、判断数据有效性：
我们通过报头来判断数据是不是自己写入的。也就是判断 flash 第 15 页的第 1、2 个字 节是不是 0xaa55，如果不是，那这段数据是无效的。另外再判断一下长度字段，如果长度等 于 0，也就是后面没有数据，那这段数据也是无效的。
* Input
: buff:pointer of first data, length: write length
* Output
:
* Return
: true/false
*******************************************************************************/
* Function Name : readPackedMessageFromFlash
* Description : Read packed message form flash
* Input
: buff:point to first location of received buffer.length:Maxmum
* Input
: None
* Output
STM32-FSMC-NOR FLASH
一、基本概念（详细内容见st网站stm32应用笔记AN2784）1. FSMC配置控制一个NOR闪存存储器，需要FSMC提供下述功能：●选择合适的存储块映射NOR闪存存储器：共有4个独立的存储块可以用于与NOR闪存、SRAM和PSRAM存储器接口，每个存储块都有一个专用的片选管脚。
●使用或禁止地址/数据总线的复用功能。
●选择所用的存储器类型：NOR闪存、SRAM或PSRAM。
●定义外部存储器的数据总线宽度：8或16位。
●使用或关闭同步NOR闪存存储器的突发访问模式。
●配置等待信号的使用：开启或关闭，极性设置，时序配置。
●使用或关闭扩展模式：扩展模式用于访问那些具有不同读写操作时序的存储器。
因为NOR闪存/SRAM控制器可以支持异步和同步存储器，用户只须根据存储器的参数配置使用到的参数。
FSMC提供了一些可编程的参数，可以正确地与外部存储器接口。
依存储器类型的不同，有些参数是不需要的。
当使用一个外部异步存储器时，用户必须按照存储器的数据手册给出的时序数据，计算和设置下列参数：●ADDSET：地址建立时间●ADDHOLD：地址保持时间●DATAST：数据建立时间●ACCMOD：访问模式这个参数允许FSMC可以灵活地访问多种异步的静态存储器。
共有4种扩展模式允许以不同的时序分别读写存储器。
在扩展模式下，FSMC_BTR用于配置读操作，FSMC_BWR用于配置写操作。
(译注：如果读时序与写时序相同，只须使用FSMC_BTR即可。
)如果使用了同步的存储器，用户必须计算和设置下述参数：●CLKDIV：时钟分频系数●DATLAT：数据延时如果存储器支持的话，NOR闪存的读操作可以是同步的，而写操作仍然是异步的。
当对一个同步的NOR闪存编程时，存储器会自动地在同步与异步之间切换；因此，必须正确地设置所有的参数。
2. 时序计算如上所述，对于异步NOR闪存存储器或类似的存储，有不同的访问协议。
首先要确定对特定存储器所需要使用的操作协议，选择的依据是不同的控制信号和存储器在读或写操作中的动作。
STM32系列FSMC控制器分析和代码

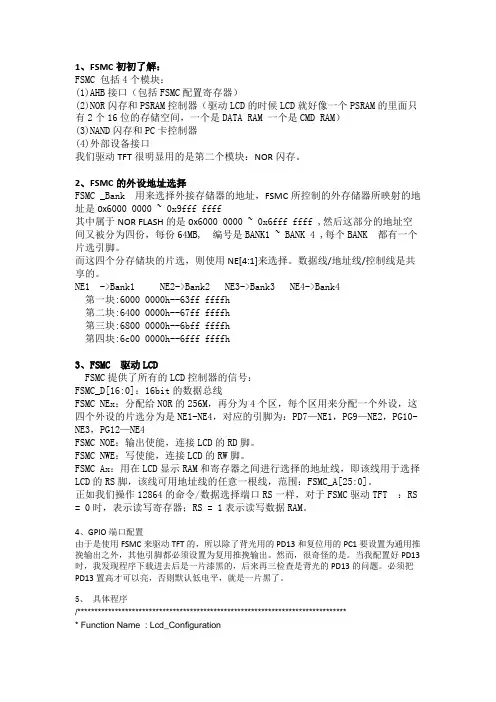

1、FSMC初初了解：FSMC 包括4个模块：(1)AHB接口（包括FSMC配置寄存器）(2)NOR闪存和PSRAM控制器（驱动LCD的时候LCD就好像一个PSRAM的里面只有2个16位的存储空间，一个是DATA RAM 一个是CMD RAM）(3)NAND闪存和PC卡控制器(4)外部设备接口我们驱动TFT很明显用的是第二个模块：NOR闪存。
2、FSMC的外设地址选择FSMC _Bank 用来选择外接存储器的地址，FSMC所控制的外存储器所映射的地址是0x6000 0000 ~ 0x9fff ffff其中属于NOR FLASH 的是0x6000 0000 ~ 0x6fff ffff ,然后这部分的地址空间又被分为四份，每份64MB, 编号是BANK1 ~ BANK 4 ,每个BANK 都有一个片选引脚。
而这四个分存储块的片选，则使用NE[4:1]来选择。
数据线/地址线/控制线是共享的。
NE1 ->Bank1 NE2->Bank2 NE3->Bank3 NE4->Bank4第一块:6000 0000h--63ff ffffh第二块:6400 0000h--67ff ffffh第三块:6800 0000h--6bff ffffh第四块:6c00 0000h--6fff ffffh3、FSMC 驱动LCDFSMC提供了所有的LCD控制器的信号：FSMC_D[16:0]：16bit的数据总线FSMC NEx：分配给NOR的256M，再分为4个区，每个区用来分配一个外设，这四个外设的片选分为是NE1-NE4，对应的引脚为：PD7—NE1，PG9—NE2，PG10-NE3，PG12—NE4FSMC NOE：输出使能，连接LCD的RD脚。
FSMC NWE：写使能，连接LCD的RW脚。
FSMC Ax：用在LCD显示RAM和寄存器之间进行选择的地址线，即该线用于选择LCD的RS脚，该线可用地址线的任意一根线，范围：FSMC_A[25:0]。
20-STM32CubeMX系列教程20-Nand Flash
/* Erase the NAND first Block */ HAL_NAND_Erase_Block(&hnand1,&WriteReadAddr);
/* Fill the buffer to send */ for (i = 0; i < NAND_PAGE_SIZE; i++ ) {
TxBuffer[i] = i; }
下面为发送命令的时序图，已经对应的时间参数表：
用 FMC 控制 Nand Flash 我们只需要知道访问波形图中的四个时间参数既可。 从上这三个图我们可以知道：
MEMxSET = tCLS - tWP >= 0ns MEMxWAIT = tWP >= 12ns MEMxHOLED = tCLH >= 5ns MEMxHIZ = tCLS - tDS >= 0ns 六、新建工程 复制串口 printf 的工程，修改文件夹名。击 STM32F746I.ioc 打开 STM32cubeMX 的工程文件 重新配置，选择 NCE3 开启 NAND Flash,数据地址线选择 8 bits，Ready or Busy 选择 NWAIT。
NOR Flash：允许随机存取存储器上的任何区域，以编码应用为主，其功能多与运算相关 Nand Flash：主要功能是存储资料，适合储存卡之类的大量数据的存储。
stm32f4 flash读写例程
一、概述STM32F4是ST公司推出的一款高性能的32位微控制器，它具有强大的性能和丰富的外设资源，广泛应用于工业控制、消费电子、通信设备等领域。
其中，STM32F4的Flash存储器模块具有较大的存储容量和快速的读写速度，非常适合用来存储程序代码和数据。
本文将介绍如何使用STM32F4的Flash存储器模块进行读写操作的例程。
二、开发环境准备1. 基本硬件准备：准备一块STM32F4开发板，如STM32F407ZGT6开发板。
一台电脑，安装了Keil或者其他的开发环境。
2. 软件准备：在电脑上安装好STM32CubeMX和Keil或者其他的开发环境。
三、创建工程1. 打开STM32CubeMX，新建一个工程，选择对应的芯片型号，例如选择STM32F407ZGT6。
2. 配置时钟树，使得系统时钟为想要的频率，一般选择高频率以获得更快的Flash读写速度。
3. 配置Flash存储器，选择合适的扇区大小和擦写次数。
4. 生成代码，导出工程。
四、编写代码1. 在Keil或者其他的开发环境中打开刚刚生成的工程。
2. 找到Flash读写相关的API，一般在芯片提供的库函数中可以找到。
3. 根据需要编写Flash读写的代码，例如可以编写一个函数来实现向Flash写入数据的功能。
五、编译下载1. 编译代码，生成bin文件。
2. 将bin文件下载到STM32F4开发板中，可以使用ST-Link或者其他下载工具来完成。
六、调试运行1. 确保下载成功，重启开发板。
2. 进行调试，观察Flash读写是否正常。
七、注意事项1. 在进行Flash写入操作时，一定要小心谨慎，避免对程序的正常运行造成影响。
2. 在进行Flash擦除操作时，务必注意擦除的范围，避免擦除了不该擦除的数据。
3. 在进行Flash读写操作时，需要留意Flash的特性和限制，以免造成不必要的麻烦。
八、总结本文介绍了如何在STM32F4开发板上使用Flash存储器进行读写操作的例程，从开发环境准备到代码编写再到调试运行都有详细的步骤说明，并给出了注意事项和总结。
通过FSMC总线执行NORFLASH中程序的步骤
通过FSMC总线执行NORFLASH中程序的步骤
从外部NOR闪存存储器执行代码
大容量的STM32F10xxx内置了多达512K字节的闪存存储器，对于多数应用是足够了。
需要更多存储器容量的应用，可以使用外加的NOR闪存存储器。
本节说明了如何使用外部NOR闪存存储器运行用户程序。
这需要2个重要的步骤：
●
加载用户程序至外部NOR存储器：这个操作需要对开发工具进行特别的配置：在链接文件中，必须指定NOR闪存存储器的开始地址(或任何其它地址)，这是需要放置用户程序的地址。
●
执行用户代码：一旦用户程序代码加载到NOR闪存存储器，在内部闪存存储器中需要有一段配置FSMC的程序，配置好FSMC后可以跳转至(NOR闪存存储器中的)用户程序代码执行。
当然MDK下也可以吧FSMC的配置信息写到DeBug脚本文件里。
STM32L4灵活的静态内存控制器(FMC)介绍
• Memory data width: • Synchronous or asynchronous Mode • Multiplexed or not multiplexed memory • Continuous FMC_clock generation in Aysnchronous/synchronous mode. • Wait feature enable or disable • Extended mode: read timings and protocol are different to write.
0x63FF FFFF
NOR / PSRAM / OneNAND
0x6000 0000
0x6400 0000 0x67FF FFFF
Bank1 chip select 2 64 MB Bank1 chip select 3 64 MB Bank1 chip select 4 64 MB
Bank 1 4x64 MB
– Common memory space – Attribute memory space
• Each memory space is divided into 3 subsection:
– Data section: first 32KB in the common/attribute memory space
NOR Memory Controller
FMC_A[25:0]
02/07/2015
STM32F42xx Technical Training
8
• Memory type:
– 8 bit /16 bit
NOR/PSRAM Controller features configuration
STM32内部FLASH读写操作详解
STM32芯片内部的FLASH存储器，主要用于存储我们代码。
如果内部FLASH存储完我们的代码还有剩余的空间，那么这些剩余的空间我们就可以利用起来，存储一些需要掉电保存的数据。
本文以STM32103ZET为例。
STM32103ZET属于大容量产品，其闪存模块组织如下：其主存储器大小为512KB分为256页，每页大小都为2KB我们的程序般默认烧写到第0页的起始地址(0x08000000)处。
当BOOT引脚和BOOT引脚都接GND寸，就是从这个地址开始运行代码的。
这个地址在keil中可以看到：F 面对STM32内部FLASH 进行简单的读写测试:内部FLASH 读写测试 流程图如下:本流程图省略异常情况，只考虑成功的情况:f-Q Options for Target 'FLASH'一丄Utvice Til i«l I Output ] Li itinc | Ustr | C/C++ | AsmLinker Debue Vtiiitws\tSTHicroetedonici SR32F103ZEOpef^g syseiTi ： |Sysem \^ewer Rle.{MHi): Bll-Cod* GeniFon —ARM Compter: | Use default cwnpiter veraion 5刁厂 Lse Cjoss-^ottile OrtimiiatorIv Lse Micro LIBotCancelCeCa-olts Help假如我们要下载的程序大小为4.05KB , 则第0、1、2页用于保存我们的程序，我们需要掉电保存的数据只能保存在第 3~第255页这一部分空间内。
我们最终要下载的程序大小可在工程对应的 .map 文件中看到。
.map 文件可以双击工程的Target 的名字快速打开，如：hrlphdrt Tool ； SVM 応 inJ 艸 hti 単 ，-■k ，A 弟=*七住」Mitw J 咖3口知,樹；卜（ J... —. ■丹 Ft E4R vl«* PiQjtit “Ml Dtbug•ffli11 htBj£画 IF b.农-I r sj fLASj- In 討mi■. 1.7 viieiiii '.L二KP；L 叭1祠£ -L 二El 仍恤■走r二匚 top.gt £Jt±』CMS5三Q StriPaiph thr.ci二uc4114出， + e 4H ULiJry T'^CiJbd Mt*LMb|HELL ・md " D*fca ] ■W Egf icrtBli 畤TCT P Hmucfi>n 3 Hlih —b kp C b4i-i3 Jhdn_c.driR.Hbloral HD Size Ifodt + ・□ palFl*Total R>I 51■疋c £RM Eta - Zr TZatJ) Totdg flW S 上电 jt 屁It + 觀尿H * 也 G SU TL Use CustziEFife示例代码：本例的关键代码如下(以读写第255页为例)：/******************************************************************************************************** -------------------------------------- STM32 Demo ------------------------工程说明：STM32内部FLASH实验作者：ZhengNian博客: zhengnianli.github.io公众号：嵌入式大杂烩********************************************************************************************************/#defi ne MAIN_CONFIG#i nclude "con fig.h"/* STM32F103ZET6有256页，每一页的大小都为2KB */#defi ne ADDR_FLASH _P AGE_255 ((ui nt32_t)0x0807F800) /* Page255 2KB *//* FLASH读写测试结果*/#defi ne #defi ne #defi ne/* Flash 读写测试buf */ #defi ne BufferSize 6ui nt16_t usFlashWriteBuf[BufferSize]= {0x0101,0x0202,0x0303,0x0404,0x0505,0x0606}; ui nt16_t usFlashReadBuf[BufferSize] = {0};/*供本文件调用的函数声明*/ static int FlashReadWriteTest(void);*********************************** ** 函数：main参数:void 返回：无 说明:主函数********************************************************************* ***********************************/ int main(v oid) {/*上电初始化*/ Sysl nit();/*内部Flash 读写测试*/if (TEST_SUCCESS == FlashReadWriteTest()) prin tf("Flash test success!' n"); } else {prin tf("Flash test failed!\n"); } while (1) {} }*************************************函数：FlashReadWriteTest ，内部Flash 读写测试函数 ** 参数：void**返回:TEST_ERROR :错误(擦除、写入错误) TEST_SUCCESS:成功TEST_FAILED :失败 **说明：无********************************************************************************************************/ static int FlashReadWriteTest(void) {TEST_ERROR -1 TEST_SUCCESS 0 TEST_FAILED 1 /*/*错误（擦除、写入错误）*/ /*成功*/失败*/uin t32_t ucStartAddr;/*解锁*/FLASH_U nIockO;/*擦除操作*/ ucStartAddr = ADDR_FLASH _P AGE_255;if (FLASH_CO MP LETE != FLAsH_Erase Page(ucStartAddr)) { prin tf("Erase Error!\n"); return TEST_ERROR;}elseucStartAddr = ADDR_FLASH _P AGE_255;printf("擦除成功，此时FLASH中值为：\n");for (i nt i = 0; i < BufferSize; i++){usFlashReadBuf[i] = *(ui nt32_t*)ucStartAddr;prin tf("ucFlashReadBuf[%d] = 0x%.4x\n", i, usFlashReadBuf[i]); ucStartAddr += 2;}}/*写入操作*/ucStartAddr = ADDR_FLASH _P AGE_255;printf("\n往FLASH中写入的数据为：\n");for (i nt i = 0; i < BufferSize; i++){if (FLASH_CO MP LETE != FLASH _P rogramHalfWord(ucStartAddr, usFlashWriteBuf[i])) {prin tf("Write Error!\n");return TEST_ERROR;} "prin tf("ucFlashWriteBuf[%d] = 0x%.4x\n", i, usFlashWriteBuf[i]); ucStartAddr += 2;} /*上锁*/ FLASH_Lock();/*读取操作*/ucStartAddr = ADDR_FLASH _P AGE_255;printf("\n 从FLASH 中读出的数据为：\n"); for (i nt i = 0; i < BufferSize; i++) {usFlashReadBuf[i] = *(__10 uin t16_t*)ucStartAddr;prin tf("ucFlashReadBuf[%d] = 0x%.4x\n", i, usFlashReadBuf[i]); ucStartAddr += 2; }/*读出的数据与写入的数据做比较*/ for (i nt i = 0; i < BufferSize; i++) {if (usFlashReadBuf[i] != usFlashWriteBuf[i]) {return TEST_FAILED; } }return TEST_SUCCESS; }/******************************************************************** *************************************** End Of File********************************************************************* ***********************************/（1）进行解锁操作STM32的闪存编程是由内嵌的闪存编程/擦除控制器（FPEC ）管理，这个模块包含的寄存器如下：STM32复位后，FPEC 模块是被保护的， 不能写入FLASH_CR 寄存器；通 过写入特定的序列到FLASH_KEYF 寄存器可以打开FPEC 模块（即写入KEY1和KEY2 ,只有在写保护被解除后，我们才能操作相关寄存器。
STM32闪存编程手册
页2/21
术语
下面列出了本文档中所用到的术语和缩写的简要说明：
z 小容量产品是指闪存存储器容量在16K~32K字节之间的STM32F101xx，STM32F102xx和 STM32F103xx微控制器产品。
z 中容量产品是指闪存存储器容量在64K~128K字节之间的STM32F101xx，STM32F102xx 和STM32F103xx微控制器产品。
PM0042 编程手册
STM32F10xxx闪存编程
简介
本编程手册介绍了如何烧写STM32F101xx、STM32F102xx和STM32F103xx微控制器的闪存存 储器。为方便起见，在本文中出特别说明外，统称它们为STM32F10xxx。 STM32F10xxx内嵌的闪存存储器可以用于在线编程(ICP)或在程序中编程(IAP)烧写。 在线编程(In-Circuit Programming – ICP)方式用于更新闪存存储器的全部内容，它通过JTAG、 SWD协议或系统加载程序(Bootloader)下载用户应用程序到微控制器中。ICP是一种快速有效的 编程方法，消除了封装和管座的困扰。 与ICP方式对应，在程序中编程(In-Application Programming – IAP)可以使用微控制器支持的任 一种通信接口(如I/O端口、USB、CAN、UART、I2C、SPI等)下载程序或数据到存储器中。IAP 允许用户在程序运行时重新烧写闪存存储器中的内容。然而，IAP要求至少有一部分程序已经 使用ICP烧到闪存存储器中。 闪存接口是在AHB协议上实现了对指令和数据的访问，它通过对存储器的预取缓存，加快了存 储器的访问；闪存接口还实现了在所有工作电压下对闪存编程和擦除所需的逻辑电路，这里还 包括访问和写入保护以及选项字节的控制。
STM32F103VE-FSMC 的设置
41 - X- 42 - Y- 43 - GND 44 - GND 45 - VCC
*/
void LCD_CtrlLinesConfig(void)
/*设置存储器类型*/
FSMC_NORSRAMInitStructure.FSMC_MemoryType = FSMC_MemoryType_SRAM;
/*设置数据宽度*/
FSMC_NORSRAMInitStructure.FSMC_MemoryDataWidth = FSMC_MemoryDataWidth_16b;
p.FSMC_AddressHoldTime = 1; /*ADDHOLD 地址保持时间*/
p.FSMC_DataSetupTime = 20; /*DATAST 数据建立时间*/
p.FSMC_BusTurnAroundDuration = 0; /*BUSTURN 总线返转时间*/
p.FSMC_CLKDivision = 0; /*CLKDIV 时钟分频*/
* Function Name : LCD_FSMCConfig
* Description : Configures the Parallel interface (FSMC) for LCD(Parallel mode)
* Input : None
* Output : None
* Return : None
/* Set PD.00(D2), PD.01(D3), PD.04(NOE), PD.05(NWE), PD.07(NE1), PD.08(D13),
STM32使用FSMC控制NAND flash 例程
本文原创于观海听涛，原作者版权所有，转载请注明出处。
近几天开发项目需要用到STM32驱动NAND FLASH，但由于开发板例程以及固件库是用于小页（512B），我要用到的FLASH为1G bit的大页（2K），多走了两天弯路。
以下笔记将说明如何将默认固件库修改为大页模式以驱动大容量NAND，并作驱动。
本文硬件：控制器：STM32F103ZET6，存储器：HY27UF081G2A首先说一下NOR与NAND存储器的区别，此类区别网上有很多，在此仅大致说明：1、Nor读取速度比NAND稍快2、Nand写入速度比Nor快很多3、NAND擦除速度（4ms）远快于Nor（5s）4、Nor 带有SRAM接口，有足够的地址引脚来寻址，可以很轻松的挂接到CPU地址和数据总线上，对CPU要求低5、NAND用八个（或十六个）引脚串行读取数据，数据总线地址总线复用，通常需要CPU支持驱动，且较为复杂6、Nor主要占据1-16M容量市场，并且可以片内执行，适合代码存储7、NAND占据8-128M及以上市场，通常用来作数据存储8、NAND便宜一些9、NAND寿命比Nor长10、NAND会产生坏块，需要做坏块处理和ECC更详细区别请继续百度，以上内容部分摘自神舟三号开发板手册下面是NAND的存储结构：由此图可看出NAND存储结构为立体式正如硬盘的盘片被分为磁道，每个磁道又分为若干扇区，一块nand flash也分为若干block，每个block分为如干page。
一般而言，block、page之间的关系随着芯片的不同而不同。
需要注意的是，对于flash的读写都是以一个page开始的，但是在读写之前必须进行flash 的擦写，而擦写则是以一个block为单位的。
我们这次使用的HY27UF081G2A其PDF介绍：Memory Cell Array= (2K+64) Bytes x 64 Pages x 1,024 Blocks由此可见，该NAND每页2K，共64页，1024块。
flasher stm32 用法
flasher stm32 用法一、STM32 简介STM32是由意法半导体（STMicroelectronics）推出的一款32位嵌入式微控制器。
它基于ARM Cortex-M内核，提供了丰富的外设接口和强大的处理性能，被广泛应用于各种嵌入式系统和应用中。
二、Flasher STM32 概述Flasher STM32是一款用于烧录STM32微控制器的编程器。
它能够将程序代码和数据存储到STM32的闪存中，并支持对闪存中的内容进行擦除和重新编程。
使用Flasher STM32可以方便地更新和调试STM32系统，提高开发效率和可靠性。
三、Flasher STM32 的使用步骤下面将详细介绍Flasher STM32的使用步骤，以帮助初学者迅速上手：1. 准备工作在使用Flasher STM32之前，需要准备好以下设备和软件：- STM32微控制器开发板- USB连接线- Flasher STM32编程器- STM32CubeIDE或其他相关开发环境（用于生成程序代码）2. 连接设备将STM32开发板通过USB连接线与Flasher STM32编程器相连。
确保连接线接触良好，没有松动。
3. 安装驱动程序根据Flasher STM32编程器的型号，安装对应的驱动程序。
一般情况下，驱动程序会随编程器附带或在官方网站上提供下载。
4. 打开开发环境打开STM32CubeIDE或其他相关的开发环境，创建一个新项目或打开现有的项目。
5. 编写代码根据自己的需求，编写STM32的程序代码。
可以使用C/C++语言，借助开发环境提供的API和库函数进行操作。
6. 配置编程器在开发环境中配置Flasher STM32编程器的相关参数。
一般来说，需要选择正确的编程器型号和连接接口（如USB），并指定目标设备的型号。
7. 编译和烧录使用开发环境提供的编译器，将程序代码编译成二进制文件。
然后，使用FlasherSTM32编程器将二进制文件烧录到STM32的闪存中。
STM32_FSMC机制的NORFlash存储器扩展技术_潘辉
引 言
ST M 32 是 ST (意 法 半导 体)公 司 推 出的 基 于 A RM 内核 Co rtex-M 3 的 32 位微 控制器系列 。Cortex-M 3 内 核 是为低功耗和价格敏感的应用而专门设计的 , 具有突 出的 能效比和 处 理速 度[ 1] 。通 过 采 用 Th umb-2 高 密 度 指 令 集 ,Cortex-M 3 内核降 低了 系统 存储 要求 , 同时 快 速的 中 断处理能够满足控制领域的高实时性要求 , 使基于该 内核 设计的 S TM 32 系列微控制器 能够以更 优越的 性价比 , 面 向更广泛的应用领域 。
② FSM C 配置中用于配置该外部 存储器 的特殊功 能 寄存器号(如表 1 所列)。
(2)配置存储器基本特征 通过对 FSM C 特殊 功能 寄存 器 FSM C BCRi(i 为 子
时序模型
简单描述
时间参数
M ode1 SRAM/ CRAM 时序
DATAST 、ADDS ET
异 M odeA 步 M ode2/ B 突 ModeC 发
ST M 32 系列微控制 器为 用户 提供 了丰 富的 选择 , 可 适用于工业控制 、智能家电 、建筑安防 、医疗设备以及 消费 类电子产品等多方位嵌入式系统设计 。S T M 32 系列 采用 一种新型的存储器扩展 技术 ———FSM C , 在外部 存储器 扩 展方面具有独特的优势 , 可 根据系 统的应 用需 要 , 方便 地 进行不同类型大容量静态存储器的扩展 。
表 1 FSMC 映射地址空间
内部控制器 BANK 号 映射地址范围 支持设备类型 特殊功能寄存器
N OR F lash 控制器
关于STM32的FLASH操作
关于STM32的FLASH操作STM32是一款由意法半导体（STMicroelectronics）推出的32位精简型单片机系列。
它采用了ARM Cortex-M内核，并在Flash和内存等方面进行了优化，提供了强大的性能和丰富的外设功能。
FLASH是STM32芯片上的一种非易失性存储器，可以用于存储应用程序代码、数据、配置信息等。
在STM32中进行FLASH操作可以通过编程和标准库函数两种方式实现。
下面将依次介绍这两种方法的使用。
一、编程方式编程方式是直接对FLASH进行底层的读写操作，需要对相关寄存器进行配置和控制。
1.写入数据在STM32的FLASH中写入数据的操作需要经历以下步骤：1) 解锁FLASH：通过FLASH_Unlock(函数解锁FLASH，使其可写入。
2) 擦除FLASH：通过FLASH_ErasePage(函数擦除要写入的FLASH扇区。
3) 写入数据：通过FLASH_ProgramByte(、FLASH_ProgramHalfWord(、FLASH_ProgramWord(等函数对FLASH进行数据写入。
4) 上锁FLASH：通过FLASH_Lock(函数上锁FLASH，防止误操作。
以下是一个简单的例子，演示如何通过编程方式对STM32的FLASH进行数据写入：```c#include "stm32f10x_flash.h"void ConfigureFlash(void)FLASH_Unlock(; // 解锁FlashFLASH_ClearFlag(FLASH_FLAG_EOP ， FLASH_FLAG_PGERR ，FLASH_FLAG_WRPRTERR); // 清除状态标志FLASH_ErasePage(FLASH_START_ADDR); // 擦除扇区FLASH_Lock(; // 上锁Flash```2.读取数据读取STM32的FLASH数据需要通过指针的方式直接读取存储器的地址，如下所示：```c#define READ_FLASH(addr) (*(volatile uint32_t*)(addr))void ReadFlash(void)uint32_t data = READ_FLASH(FLASH_START_ADDR);//在这里对读取的数据进行处理```二、标准库函数方式STM32提供了一套标准库函数，方便开发者进行FLASH操作。
关于STM32的FLASH操作
关于STM32的FLASH操作STM32是STMicroelectronics公司开发的一系列32位ARM Cortex-M微控制器。
在STM32微控制器中，FLASH （快闪存储器）是用于存储应用程序和数据的重要组件。
在本文中，我们将详细介绍STM32的FLASH操作。
1.FLASH简介：FLASH是一种可擦除可编程的非易失性存储器，常用于存储应用程序代码和数据。
STM32微控制器的FLASH存储器由多个扇区组成。
每个扇区的大小可以是1KB、2KB、4KB或16KB，具体取决于所使用的芯片型号。
FLASH的主要特点包括可擦除、可编程和快速存取。
2.FLASH的特点：2.1 可擦除：FLASH存储器中的数据可以通过擦除操作来清除。
擦除操作可以是扇区擦除（Sector Erase）或全片擦除（Mass Erase）。
扇区擦除只清除指定的扇区，而全片擦除则清除整个FLASH存储器。
2.2 可编程：FLASH存储器中的数据可以通过编程操作来写入。
编程操作可以是半字编程（Half-Word Program）或字编程（Word Program）。
半字编程一次可以写入16位的数据，而字编程一次可以写入32位的数据。
2.3快速存取：FLASH存储器具有快速存取速度，使得应用程序可以在很短的时间内从FLASH中读取数据。
3.FLASH操作注意事项：在进行STM32的FLASH操作时，需要注意以下几个方面：3.1对于每个扇区的擦除操作，只能在原来数据全为‘1’的情况下进行。
因此，在进行擦除操作之前，应该先将该扇区的数据写为全‘1’。
3.2进行编程操作时，只能将数据从‘1’写为‘0’，而不能将数据从‘0’写为‘1’。
因此，在进行编程操作之前，应该先将该数据所在的字节或半字擦除为全‘1’。
3.3FLASH存储器的数据写入操作需要采取双字节对齐的方式。
如果数据不是双字节对齐，则必须先将数据拷贝到对齐的缓冲区中，再进行编程操作。
STM32 FSMC操作SRAM的步骤简析
STM32 FSMC操作SRAM的步骤简析本次操作的S（RAM）的型号是IS62WV51216，是高速，8M位静态SRAM。
它采用ISSI（In（te）rgrated Silicon Solu（ti）on, Inc）公司的高性能CMOS技术，按照512K个字（16）位进行组织存储单元。
其具有高性能、低功耗特点。
为方便用户扩展SRAM的存储空间，为用户有提供了两个片选引脚；此外，含有两个字节控制（信号）UB 和LB，可方便用户按字节访问SRAM或按字访问SRAM。
IS62WV51216具有45ns/55ns访问速度，因为是全静态操作，因此无需外部（时钟）和刷新要求。
IS62WV51216功能框图IS62WV51216有地址译码器、数据IO、控制逻辑和存储阵列四部分构成。
地址译码器将19根地址线上的输入进行译码，将译码值与内部存储阵列的单元地址进行建立映射。
数据IO是SRAM是主控制器数据交互的通道，访问数据时，即可字节进行访问也可按字访问，按字节访问功能增强了其与8位机的兼容性。
控制逻辑部分包括读和写的选（通信）号，以及字节访问和片选引脚。
在（硬件）连接上，SRAM与（STM32）F4通过FSMC（接口）进行互连。
SRAM的片选信号CE与FSMC的NE3连接在一起。
由此可知，SRAM被映射到Bank1的第3个存储区当中，显然，其首地址为0x68000000。
由于SRAM的数据口有16根数据线，因此为加快访问速度，提高数据吞吐量，这里仍将数据宽度设置为16位宽。
此时，FSMC接口的一个地址，映射到AHB地址时对应2个地址空间，即u16数据类型所占宽度。
但是，当用户按字节AHB地址空间时，如读取的是两个相邻字节地址空间（地址按2个字节对齐），则显然此时映射到FSMC接口时，地址是一个值，此时用户操作AHB 地址空间中低地址的字节，即相当于操作了FSMC对应地址的低字节，而当用户操作AHB地址窠中高地址字节时，则相当于操作了FSMC同一地址空间中的高字节，即FSMC地址空间可以不变，但通过SRAM 的UB和LB，分别访问了同一地址的不同字节。
stm32 flash读写例程
stm32 flash读写例程摘要：1.STM32 Flash存储器概述2.STM32 Flash读写操作步骤3.STM32 Flash读写实例4.注意事项正文：一、STM32 Flash存储器概述STM32 Flash存储器分为两个区域：系统区域和用户区域。
系统区域存储固件和启动代码，用户区域用于存储用户数据。
STM32提供了丰富的库函数和HAL（硬件层）驱动程序，方便开发者实现对Flash存储器的读写操作。
二、STM32 Flash读写操作步骤1.初始化：对Flash模块进行初始化，包括时钟、GPIO等。
2.擦除：在进行写入操作前，需要对目标区域进行擦除。
擦除方式以页为单位。
3.写入：将数据写入Flash存储器。
注意写入地址为奇数时可能会出错。
4.读取：从Flash存储器中读取数据。
三、STM32 Flash读写实例以下是一个简单的STM32 Flash读写实例：1.定义Flash 写入数据函数：```cvoid FlashWrite(uint32_t add, uint16_t dat) {// 打开Flash控制时钟RCCHSICMD(ENABLE);// 设置Flash写入地址FLASH_WriteAddress = add;// 写入16位数据FLASH_DataWrite(dat);// 等待Flash写入完成while (FLASH_BusyStatus != 0);// 关闭Flash控制时钟RCCHSICMD(DISABLE);}```2.定义Flash 读取数据函数：```cuint16_t FlashRead(uint32_t add){// 打开Flash控制时钟RCCHSICMD(ENABLE);// 设置Flash读取地址FLASH_ReadAddress = add;// 读取16位数据uint16_t data = FLASH_DataRead();// 关闭Flash控制时钟RCCHSICMD(DISABLE);return data;}```四、注意事项1.Flash 读写操作时，需注意地址和数据长度。
STM32教程系列之FLASH
一、实现的功能1．实现对STM32Fxxx的片内FLASH的擦除和烧写，并读出后进行检验。
2．用串口打印出检验FLASH内容是否正确的变量值。
二、实验操作及现象1．双击FLASH.eww打开工程文件，然后进行编译。
2．用Flash Loader将程序下载到ARM内，或者利用JLINK等仿真器进行仿真。
3．在程序运行前，用串口线将开发板的串口1和PC机的串口1连接，并打开“串口调试助手”，设置波特率为115200，将会看到每0.5秒显示一次“Flash Status=1”，则说明FLASH操作成功，否则说明FLASH操作失败。
三、片内FLASH学习大家可能会疑惑，既然我们可以利用工具将代码下载芯片内部，为什么还要讲解Flash编程呢？目的是让大家掌握后可以编写自己的BootLoader，例如用CAN总线接口来更新产品中的升级代码，不需要将产品拆卸即可完成。
另外一个很重要的问题就是我们要保护好自己编写的代码，否则被破_解后，就成别人的产品了。
1．解除Flash锁复位后，闪存擦写控制器模块是被保护的，不能写入FLASH_CR寄存器，通过写入两个关键字(KEY1，KEY2)到FLASH_KEYR寄存器打开闪存擦写控制器，才可以进行其他闪存操作。
其中KEY1为0x45670123，KEY2为0xCDEF89AB。
编程如下：FLASH->KEYR = FLASH_KEY1;FLASH->KEYR = FLASH_KEY2;2．页擦除在FLASH操作中，每次擦除只能擦除一页，不能一个字节一个字节的擦除，其实所谓的擦出就是将指定的页全部填写成0XFF，下面是页擦除的过程：-检查FLASH_SR寄存器的BSY位，以确认没有其他正在进行的闪存操作；-用FLASH_AR寄存器选择要擦除的页；-设置FLASH_CR寄存器的PER位为1；-设置FLASH_CR寄存器的STRT位为1；-等待BSY位变为0；-读出被擦除的页并做验证。
安富莱STM32F103ZE-EK开发板用户手册(V2.1)
安富莱S T M32F103Z E-E K开发板用户手册版本：V2.1安富莱电子开发网W W W.A R M F L Y.C O M友情提示：本文档是最新版硬件（REV 2.0）的用户手册，旧版硬件和新版硬件的差别请参考文档末尾的“硬件特殊说明”。
官方网站发布的软件主要针对新版硬件，REV 1.0版用户下载新版软件时，务必阅读“REV 2.0和REV1.0硬件差别”。
由于采购价格和采购渠道的差异，不同时间段出厂的板子配置的SRAM、NOR Flash和NandFlash的具体型号可能不同，但是容量是符合要求的。
光盘上提供的例程均支持所有曾经用到过的芯片。
1.产品规格简介STM32F103ZE-EK开发板以STM32F103ZET6（LQFP144）为核心。
STM32F103ZE 是ST（意法半导体）公司推出的ARM Crotex-M3产品线中功能最强大的一款CPU。
片内集成512kB Flash、64kB RAM、1个USB、1个CAN、 8个定时器、5个USART、3个ADC、2个DAC、3个SPI、2个I2C、2个I2S、1个SDIO、112个GPIO、FSMC总线（支持NOR,NAND,SRAM）。
CPU主频72MHz,广泛适用于各种应用场合。
本开发板具备丰富的硬件资源，配套的试验例程均提供源代码，文档齐备，非常适合于学习和项目评估。
硬件资源■ 8M晶振作为MCU的时钟，32768晶振用于RTC ■ 1M字节SRAM，16M字节NOR Flash，128M字节NADN Flash■ 2M字节串行Flash，256字节串行EEPROM■ 1个SD/MMC卡座■ 1个CAN2.0A/B接口■ 2个RS232串口■ 1个RS485接口■ 1个USB2.0全速DEVICE接口■ 1个USB2.0全速HOST接口■ 1个100M/10M以太网接口■ I2S音频CODEC（24bit，48kHz），1个立体声耳机插座，1个MIC插座，1个咪头，1个扬声器■ 3.0寸TFT真彩触摸LCD（WQVGA，400x240）■ 集成FM调频收音机模块■ 1个红外遥控接收模块，1个红外遥控发射器 ■ 1个5向摇杆，1个Reset按钮、1个wakeup按钮、1个自定义按钮■ 4个自定义LED，1个电源LED，1个音频LED■ 1个CR1220电池座■ 1个精密可调电阻连接到ADC输入■ 所有的GPIO引到2.54mm间距焊盘■ 1个DAC引出端子，1个PWM引出端子■ 标准2.54mm间距JTAG插座■ 2个BNC输入端子，集成双通道示波器电路，具备AC/DC切换、输入增益切换开关■ 3种供电方式：USB电缆、外接5V电源、JTAG 调试接口（J-LINK仿真器）■ 1个电源开关，上下电时无需拔插电缆■ 3种启动方式：用户Flash、系统存储器、SRAM ■ 用拨码开关取代跳线帽，避免跳线帽丢失■ 板子规格：14cm x 12cm软件资源■ 提供100多个试验例程■ 提供uCOS_II+ucGUI例程和文档■ 即将展开USB虚拟示波器项目源码■ 即将移植ucLinux （硬件资源已满足要求）■ 更多的软件资源将在发布包装清单（标配）■STM32F103ZE-EK开发板1块■ 3.0寸TFT触摸显示模块1块■1根串口线、1根网线、1根USB电缆■开发板配套光盘1张标配件实物：选配件实物：2.入门须知2.1.注意事项（1）外接电源必须是5.0V 的直流电源，插头有极性，内正外负。
