TracePro教程-LED

合集下载

Tracepro学习教程

如图：自定义一个反射系数为 0.7的反射面。光线打在此面上后，将有70%的光线被反射。
2019/5/10
Tracepro设计实例
反光杯建好后，材料属性也定义完毕，需要根据要求在反光杯的前方添加3mm的钢化玻璃。
2019/5/10
Tracepro设计实例
模型添加完毕后，最后需要添加一个接受平面。接受平面可以根据实际需要定义它的大小，位置。模拟完毕后，我们可以从接受平面上得到有效光效，光斑效果等模拟结果。
如图，一个LED光源的极坐标配光曲线图。在图的下方已注明模拟的结果：效率，接受到的光线数目，最大光强，接受到的光通量。
2019/5/10
Tracepro分析功能
光强分析直角坐标配光曲线
2019/5/10
Tracepro设计实例
设计要求：
光源：Cree LED Q4 110lm 光斑要求：1米处最大光斑直径不于小1米，中心光斑直径不于小0.12米照度要求：1米处最大照度要达到4000lux 透明件：3mm 钢化玻璃反光杯尺寸：25*20mm
Surface Source 用来定义光源属性在Tracepro中，光线都是从灯具的某个发光面出发的，所以我们定义光源的方法就是设置模型的发光面上的参数。如图：这些参数包括灯具的光通量，模拟光线的数量，光线的波长，以及发光模式。
2019/5/10
Tracepro光学特性
Define>Edit Properties Date
Insert> Reflector
要点： A.反射器的类型 B.反射器的焦距 C.反射器的长度 D.反射器的位置
2019/5/10
Tracepro建模

Tracepro在大功率LED一次光学设计中的应用简介

5
他们用Tracepro来做些什么？

导光管（ light pipes ）、背光板 (Backlight Light) 、面板灯等相机系统、投影显示系统杂散光分析汽车照明系统（ automotive lighting ）：前头灯、尾灯、内部及仪表照明照明灯具、照明应用 LED 光学设计及应用红外线成像系统（ infrared imaging systems ）薄膜光学（ tissue optics ）
要求：利用低折硅胶（n=1.41）在离灯珠10米处，形成一个长20米，宽3米的矩形均匀光斑；
专业LED制造商，提供照明解决方案
15
四、设计经验分享和相关注意事项
Monte Carlo相关；光线颜色问题；导入模型格式（SAT、IGES 、STEP ）; 仿真模式不分析模式； IES文件格式相关；模型破面问题；中英文版本的细微差距；
2
设
r In A ( x, z) r ( xt 故有， O u t B ( xt , H ) ( xt N ( dz, dx)
( x, z) x z
2 2
x, H z) x) (H z)
2 2 2
(dx ) (dz )
2 2
专业LED制造商，提供照明解决方案
9
建立仿真光路系统模型
曲面数据计算
Proe透镜建模
模型导入 TP 完善光路系统模型
专业LED制造商，提供照明解决方案
10
参数设置不光线追迹
专业LED制造商，提供照明解决方案
11
仿真结果不分析
专业LED制造商，提供照明解决方案

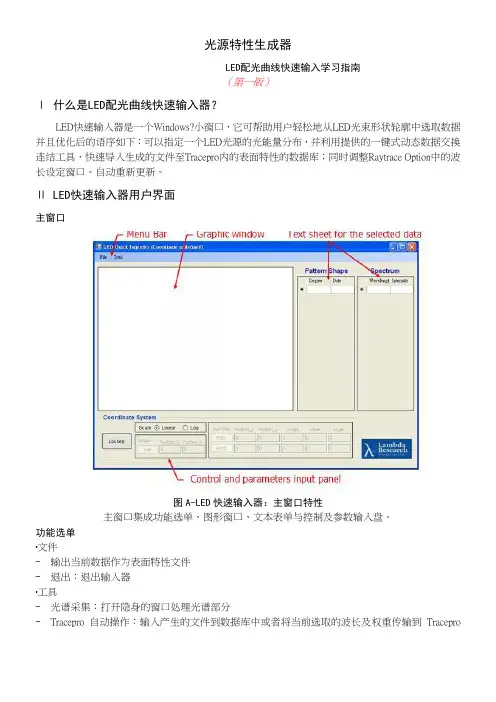

tracepro-光源特性生成器

光源特性生成器LED配光曲线快速输入学习指南（第一版）Ⅰ什么是LED配光曲线快速输入器？LED快速输入器是一个Windows?小窗口，它可帮助用户轻松地从LED光束形状轮廓中选取数据并且优化后的语序如下：可以指定一个LED光源的光能量分布，并利用提供的一键式动态数据交换连结工具，快速导入生成的文件至Tracepro内的表面特性的数据库；同时调整Raytrace Option中的波长设定窗口。

自动重新更新。

Ⅱ LED快速输入器用户界面主窗口图A-LED快速输入器：主窗口特性主窗口集成功能选单、图形窗口、文本表单与控制及参数输入盘。

功能选单·文件-输出当前数据作为表面特性文件-退出：退出输入器·工具-光谱采集：打开隐身的窗口处理光谱部分-Tracepro自动操作：输入产生的文件到数据库中或者将当前选取的波长及权重传输到Tracepro中。

图形窗口-提供您能快速选取各点数据的平台。

-加载LED样品形状图形数据的两种方法：（1）利用Ctrl-V将图形粘贴到剪贴板中。

（2）从file explorer中拖放文件。

-，鼠标位置会显示于左下角；无图片时，值为图片框像素位置；有bitmap图像粘贴后，则转化为相对位置。

成功建立坐标系统后，位置指示器将在设定的坐标系中计算数据。

文本表单-图案形状&光谱-显示各点数据-为了提升效率，请先确认目标并制定计划，接着执行与监控进度，最后调整以优化成果，持续改进直至达到理想状态。

[Del]键删除控制和参数输入盘-建立外形坐标系统。

隐身窗口（光谱采集）图B-LED快速输入器：隐身窗口特性功能选单·动作-回到主菜单；确保光谱表格无变化-返回主菜单，添加当前波长数据至光谱文本表单Spectrum Text Sheet）-退出&替换：回到主菜单并用当前数据表单替换光谱文本表单。

-退出&重新生成：回到主菜单并用样条拟合数据替换光谱表单。

tracepro学习教程

Tracepro的操作界面介绍Tracepro学习教程什么是Tracepro？Tracepro是一套可以做照明系统分析，传统光学分析，辐射度以及光度分析的软件，它也是第一套由符合工业标准的ACIS立体模型绘图软件所发展出来的光机软件。

Tracepro提供简单易用的图形接口，所以我们能够轻易的检视模型，建立立体对象，以及设定材料特性，表面性质和光源特性。

Tracepro可以同时开启多个档案来完成编辑。

Tracepro的操作界面介绍Tracepro的操作设置View>Preference此处可以设置Tracepro操作界面中显示方面的参数，如界面的显示单位，缩放时的倍率，显示光线的颜色，方式等等。

Tracepro的系统设置View>Customize此处可以设置Tracepro操作界面中运行方面的参数，如导航区的位置，模型的显示方式，模型的颜色，背景的颜色等等。

Tracepro模拟步骤1、建立模型；2、光学特性；3、光源设定；4、分析功能Tracepro建模Tracepro自建模1、利用Tracepro软件本身的功能建立各种模型2、面平面曲面球面非球面3、体球体正方体椎体环3D建模，导入在PRO/E,UG,CAD等3D模型软件将实体建好，存igs，sat，stp等格式，导入Tracepro并设置属性后，就可进行模拟。

光学软件建模Tracepro与很多光学模拟软件如ZEMAX,OSLO,Code V等是共用的，所以可以直接用Tracepro打开这些软件保存的文档。

Tracepro建模Tracepro自建模Tracepro软件本身提供了一个强大的模型库，使用者可以根据自己的需要选择不同的模块来建立模型。

其路径就是:Insert>要点：Tracepro建模：Insert> Reflector A.反射器的类型B.反射器的焦距C.反射器的长度D.反射器的位置Tracepro建模：Insert> Baffle VaneTracepro建模：3D建模，导入Tracepro在建模方面有很强大的功能，但是在自由曲面方面仍存在一些不足，所以，就需要在3D软件中建好模型后，存igs，sat，stp等格式，最后导入Tracepro中。

Tracepro学习细微教程

2011-12-14
Tracepro的操作界面介绍
工作菜单导航区工作区
实体模型
2011-12-14
消息区
Tracepro的操作界面介绍
2011-12-14
Tracepro的操作设置
View>Preference
此处可以设置Tracepro操作界面中显示方面的参数，如界面的显示单位，缩放时的倍率，显示光线的颜色，方式等等。
Tracepro光学特性
Tracepro的建模后，就要对模型进行属性的设置光学特性在Tracepro的模拟中非常重要，模拟的目的是模拟结果与实际更为接近。所以光学特性的定义就是给模拟效果一个好的起始。
2011-12-14
Tracepro光学特性
Define>Apply Properties
Tracepro具有强大的分析功能：追踪光线照度分析，辉度分析 CIE色坐标，色度分析光强度分析光线资料偏振效应仿真模拟
2011-12-14
Tracepro分析功能
追踪光线
Raytrace Options 光线模拟的环境参数设定，其中有光源的波长，光源的单位，热环境系数等。
2011-12-14
2011-12-14
File>Open
Insert>Part
Tracepro建模
光学软件建模
同时，Tracepro可同时，Tracepro可以将其他程序建好的模型，直接读取，简单方便。如图，通过Tracepro打开通过Tracepro打开 OSLO文档 OSLO文档
2011-12-14
2011-12-14
Tracepro分析功能

Tracepro学习教程

Tracepro光学特性
Define>Apply Properties
Surface 用来定义表面属性,可以在此处对模型的表面进行定义。如：表面被设置为镜面，吸收面，散射面，或者在模型的表面定义一些薄膜，等等。
Tracepro光学特性
Define>Apply Properties
Surface Source 用来定义光源属性在 Tracepro中，光线都是从灯具的某个发光面出发的，所以我们定义光源的方法就是设置模型的发光面上的参数。如图：这些参数包括灯具的光通量，模拟光线的数量，光线的波长，以及发光模式。
Tracepro设计实例：
建立好模型后，需要通过ApplyProperties来为模型添加表面属性。点击导航区中模型的名字，然后鼠标右键，选择ApplyProperties，在ApplyProperties中选择Surface。在Surface的下拉表格中有多种反射面模式，可以根据自己的需要选择合适的反射面，也可以点击View Date，自定义反射面的属性。如图：自定义一个反射系数为0.7的反射面。光线打在此面上后，将有70%的光线被反射。
模型添加完毕后，最后需要添加一个接
受平面。接受平面可以根据实际需要定义
它的大小，位置。模拟完毕后，我们可以
从接受平面上得到有效光效，光斑效果等
模拟结果。
首先，Insert Primitive Solide，
添加接受平面。
其次，将接受平面用过Apply Properties
中Surface定义为Perfect Absorber。
Tracepro分析功能
Tracepro具有强大的分析功能：
追踪光线照度分析，辉度分析 CIE色坐标，色度分析光强度分析光线资料偏振效应仿真模拟

如何使用TracePro模拟LED光源效果

如何使用TracePro模拟LED光源效果使用的TracePro版本是3.3.7实验目的：36颗LED环形排列，调整环形的半径和光源平面与物体的距离，观察何种光源参数比较合适实验步骤：1. 在YZ平面上建立初始面片Thin Sheet，使用坐标参数如下：(0,1,1)(0,1,-1)(0,-1,-1)(0,-1,1)2. 将这个面片Move(30,0,0)3. 设置其Surface Source为如下参数：Flux, 1 Watts, Total 10,0004. 将其Rotate ，以10度为间隔，About Z ，点击35次copy 生成总共36颗环形排列的LEDS U M E C O L L E C T I O N5. 插入一个受光物体，Insert Primitive Solids，使用Cylinder/Cone，采用参数为：Major 25（表示直径25mm）,Base Position (0,0,-5)6. 点击Source Trace生成追踪光线7. 选择受光物体，选择受光面，选择菜单“Select Surface”，在“%Starting Rays to Display”中填写“1”，这样只显示1% 的光线，避免显示太多看不清楚8. 选择菜单“Analysis / Irradiance Map Options”，设置辉度图/照度图的选项，在“Ray to Plot”中选择“incident”即针对入射光线进行分析9. 然后选择“Analysis / Irradiance Map”即可显示辉度图/照度S U M E C O L L E CT I O N}360,000根光线总计运行时间约23秒实验环境：CPU：Pentium M 1.3GHz内存：512+256 MBsume@20100905S U M E C OL L E CT I O N。

Tracepro学习教程

2022/10/26
Tracepro设计实例
查看模拟结果直角坐标配光曲线
2022/10/26
从模拟的结果中可以得出，半光强角为6度。
Tracepro设计实例
查看模拟结果光斑照度
从模拟的结果中可以得出，1米处光斑的直径略大于1米，中心的 2022/10/2最6 大照度为1076lx，平均照度16.2lx。
如图：自定义一个反射系数为 0.7的反射面。光线打在此面上后，将有70%的光线被反射。
2022/10/26
Tracepro设计实例
反光杯建好后，材料属性也定义完毕，需要根据要求在反光杯的前方添加3mm的钢化玻璃。
2022/10/26
首先，Insert Primitive Solide，添加接受平面。其次，将接受平面用过Apply Properties中Surface定义为Perfect Absorber。最后，点击，开始模拟。
2022/10/26
Tracepro设计实例
查看模拟结果极坐标配光曲线
从模拟的结果中可以得出，灯具效率为61%，最大光强1438.7cd
2022/10/26
Tracepro设计实例
建立好模型后，需要通过ApplyProperties来为模型添加表面属性。点击导航区中模型的名字，然后鼠标右键，选择ApplyProperties，在ApplyProperties 中选择Surface。在Surface的下拉表格中有多种反射面模式，可以根据自己的需要选择合适的反射面，也可以点击View Date，自定义反射面的属性。
如图：自定义一个反射系数为 0.7的反射面。光线打在此面上后，将有70%的光线被反射。
2022/10/26

TracePro 7.0自学课件(6)——LED源模块

用拉伸填充构造实体
选中表面4，表面拉伸0.2mm，角度为0°，
用拉伸填充构造实体
选中表面8，表面拉伸0.9mm，角度为-4°
此时的效果图
在下图中建立圆锥形孔
选择：Insert→Primitiver Soild→Cylinder/Cone
改名字
object 1 object 2
布林运算
光线追迹效果图
本讲结束
右边
散射表面特性
define→edit property data →surface properties...
添加属性
吸收率：0
→保存
File→Save
应用表面散射特性
打开应用属性对话框
选择surface 1
选择Lambertian Diffuser 朗伯辐射器 Lambertian Diffuser 1
TracePro 7.0 自学课件（6）
黄振永
TracePro设计案例
LED源模块
设计任务
构建一个表面装有LED的源模块，尺寸用于建立一个实体模型，并且定义源模型的输出与光度曲线匹配。
1.新建并保存文件：LED-1.oml
2.点击XY视图按钮。
3.打开Insert→Primative Solid对话框，并选择薄板Thin Sheet标签。
应用镜面属性
都选中
点右键，选择： Proterties...
选择Perfect Mirror
surface
perfect mirror
定义LED光源source

photometric
选择： surface 0
Flux
0.05
0.587

Tracepro入门基础教程分析

Tracepro入门基础教程分析
什么是Tracepro？
Tracepro是一套可以做照明系统分析，传统光学分析，辐射度以及光度分析的软件，它也是第一套由符合工业标准的ACIS立体模型绘图软件所发展出来的光机软件。
Tracepro提供简单易用的图形接口，所以我们能够轻易的检视模型，建立立体对象，以及设定材料特性，表面性质和光源特性。
上述的模拟结果，光源的光通量为26.4lm。当光源的光通量为120lm时，半光强角不变，光斑的大小尺寸不变，中心光强为6086.8cd，1米处最大照度为4552lx。对比设计要求，符合设计需要，设计完毕。
2021/7/31
Tracepro设计实例
设计要求：光源：欧司朗双端金卤灯 250W HQI-TS250W/NDL 光斑要求：矩形光斑照度要求：50米处，半径5米范围内最小照度80lx （4个灯头）透明件：3mm 钢化玻璃反光杯尺寸：口径不大于180mm
2021/7/31
Tracepro设计实例建立模型 Insert>Reflectior
2021/7/31
Tracepro设计实例
建立好模型后，需要通过ApplyProperties来为模型添加表面属性。点击导航区中模型的名字，然后鼠标右键，选择ApplyProperties，在ApplyProperties中选择Surface。在Surface的下拉表格中有多种反射面模式，可以根据自己的需要选择合适的反射面，也可以点击View Date，自定义反射面的属性。
其路径就是 :Insert>
2021/7/31
Tracepro建模 Insert> Lens Element
要点： A.透镜的材料 B.透镜的参数 C.透镜的位置

Tracepro学习教程

2019/5/10
Tracepro设计实例
分析设计要求
光源总光通量110lm 半光强角度110度配光截光角不应小于27度
半光强角不小于6度照度中心光强为4000cd
通过分析，可以得出：设计需要一个聚光的反光杯，且反光杯的口径与深度的比值接近于1.
2019/5/10
Tracepro设计实例
如图：自定义一个反射系数为 0.7的反射面。光线打在此面上后，将有70%的光线被反射。
2019/5/10
Tracepro设计实例
反光杯建好后，材料属性也定义完毕，需要根据要求在反光杯的前方添加3mm的钢化玻璃。
2019/5/10
File>Open
Insert>Part
Tracepro建模
光学软件建模
同时，Tracepro可以将其他程序建好的模型，直接读取，简单方便。如图，通过Tracepro打开 OSLO文档
2019/5/10
Tracepro光学特性
Tracepro的建模后，就要对模型进行属性的设置光学特性在Tracepro的模拟中非常重要，模拟的目的是模拟结果与实际更为接近。所以光学特性的定义就是给模拟效果一个好的起始。
2019/5/10
Tracepro分析功能
光强分析参数设置
光强分析的参数设置 Smooting 设定光强分析的区间大小，设置的数目却大，分析的区间越小。当数目增大到一定程度时，配光曲线的光强不再变化，此时得到合适的模拟值。
2019/5/10
Tracepro分析功能
光强分析极坐标配光曲线
Tracepro可以同时开启多个档案来完成编辑。

使用LED规格书中获取LED光谱和光强配光曲线模型导入Tracepro

使用LED规格书中获取LED光谱和光强配光曲线模型导入Tracepro,,,,,,,,,,,,,,,,,,,,,,,使用LED规格书中获取LED光谱和光强配光曲线, TracePro,表面光源生成器的使用实例1-获取LED光谱数据,打开Surface,Source,Property,Generator插件,,打开Surface,Source,Property,Generator插件。

,,,,插件整体界面。

,,,,首先，我们需要获取LED的光谱特性数据。

针对XP-G型号的光源，我们以5000K~8300K为例。

,光谱曲线导入方法,,从规格书中获取蓝色曲线为其光谱图。

,,,,将此图片复制并粘贴到插件的波长编辑器中。

点击波长编辑器右下角的helper 按钮展开光谱图形识别窗口。

,,,,光谱曲线定位,,开始进行光谱数据识别前，需要定义两个坐标点，即矩形窗口的左下角及右上角所代表的数据点。

,,点击Set,Ref,1，然后点击矩形窗口左下角即可看到一个蓝色的圈，此点代表波长为,400nm,相对强度为0。

,,将第二坐标修改为对应0.75,和,1。

,,,,点击Set,Ref,2，然后点击矩形窗口右上角即可看到一个蓝色的圈，此点代表波长为,750nm,相对强度为1。

,,开始光谱图形数据识别,,用鼠标连续的在蓝色光谱曲线上取点即可拟合出一条绿色的曲线。

,,为了保证数据准确，必须让绿色曲线和蓝色光谱尽量完全重合，如下图所示:,,光谱数据取样,,完成后，我们一次获得光谱数据。

将右下角的Auto,Sample更改为100，代表我们要获取这条光谱曲线上的100个数据采样。

,,然后点击，Sample按钮，这样我们获得了这100个采用的光谱数据。

,,TracePro,表面光源生成器的使用实例2-获取LED配光曲线,获取光强数据,, ,首先，获取XP-G,LED,5000K~8300K的光强数据-配光曲线。

,,,,我们使用Beam,Shape,Profile,Editer来获取光强数据。

Tracepro学习教程

2019/5/10
Tracepro设计实例
分析设计要求
光源总光通量110lm 半光强角度110度配光截光角不应小于27度
半光强角不小于6度照度中心光强为4000cd
通过分析，可以得出：设计需要一个聚光的反光杯，且反光杯的口径与深度的比值接近于1.
2019/5/10
Tracepro设计实例
2019/5/10
File>Open
Insert>Part
Tracepro建模
光学软件建模
同时，Tracepro可以将其他程序建好的模型，直接读取，简单方便。如图，通过Tracepro打开 OSLO文档
2019/5/10
Tracepro光学特性
Tracepro的建模后，就要对模型进行属性的设置光学特性在Tracepro的模拟中非常重要，模拟的目的是模拟结果与实际更为接近。所以光学特性的定义就是给模拟效果一个好的起始。
如图：自定义一个反射系数为 0.7的反射面。光线打在此面上后，将有70%的光线被反射。
2019/5/10
Tracepro设计实例
反光杯建好后，材料属性也定义完毕，需要根据要求在反光杯的前方添加3mm的钢化玻璃。
2019/5/10
Tracepro设计实例
模型添加完毕后，最后需要添加一个接受平面。接受平面可以根据实际需要定义它的大小，位置。模拟完毕后，我们可以从接受平面上得到有效光效，光斑效果等模拟结果。
Surface Source 用来定义光源属性在Tracepro中，光线都是从灯具的某个发光面出发的，所以我们定义光源的方法就是设置模型的发光面上的参数。如图：这些参数包括灯具的光通量，模拟光线的数量，光线的波长，以及发光模式。

Tracepro学习教程PPT课件

• 追踪光线
Raytrace Options 光线模拟的环境参数设定，其中有光源的波长，光源的单位，热环境系数等。
2021/6/23
第24页/共54页
Tr a c e p r o 分析功能
• 照度分析参数设置
如图：照度分析的参数设置表。 Smooting 选定将光斑的显示更加平滑 Map Count 是照度计算点的数目，当计算点的数目增大到一定程度时，照度值也不再变化，此时得到合适的模拟值
Tr a c e p r o 的操作设置
• View>Preference
此处可以设置Tracepro操作界面中显示方面的参数，如界面的显示单位，缩放时的倍率，显示光线的颜色，方式等等。
2021/6/23
第4页/共54页
Tr a c e p r o 的系统设置
• View>Customize
如图：有两种3D模型的导入方式
2021/6/23
File>Open
第15页/共54页
Insert>Part
Tr a c e p r o 建模
• 光学软件建模
同时，Tracepro可以将其他程序建好的模型，直接读取，简单方便。如图，通过Tracepro打开 OSLO文档
2021/6/23
第16页/共54页
第21页/共54页
Tr a c e p r o 光源设定
• Tracepro光源的设定有三种方法：
1 . Tr a c e p r o 自建光源模型，然后进行光源属性定义 .
2.Tracepro光源库，其中有部分已经定义好光源参数的光源实体模型。

TracePro练习实例(培训用)

2020/1/16
（9）在TracePro中，新建一个窗口，把第（8）步得到的模型复制到这里，然后插入两圆柱，使复制过来的模型分别与两圆柱取差集，切去两端部分；
2020/1/16
（10）再插入两方块，数据如图，把上一步得到的模型与两方块作差集处理，得到可以切割散热器的鳞片；
（11）把得到的散热器鳞片复制到设计球泡灯的窗口，使其向上移动1mm，然后复制，旋转6度，依次下去，插入60个鳞片，把得到的60个鳞片取并集，整合成一个模型；
（3）插入圆管作为固定孔，数据如图所示，复制一个圆管，绕Z轴旋转180度，使上一步的模型与两圆管取并集；
2020/1/16
插入两圆管
（4）插入圆柱，数据如图，再复制一个，绕Z轴旋转180，使上一步得到的模型与两圆柱取差集，差出固定孔；
2020/1/16
差集出穿线孔
插入两圆柱
（5）插入圆锥，作为散热器支架，数据如图，然后连续复制三个，各绕Z轴旋转90度，把上步得到的模型与四圆锥取并集，到这完成底座的建模；
（4）插入圆柱，如图所示，支架与圆柱取差集，差出放热沉的地方；
2020/1/16
片，如图所示；
2020/1/16
（7）插入电极，先插入方块Block1，再插入Block2，两者取差集，把差出的电极1，绕Z轴旋转180度，得到电极2；
2020/1/16
（8）插入荧光粉，如图所示，复制芯片，使荧光粉与芯片差集，差出放芯片的位置；
四个散热器支架
2020/1/16
（6）散热器的建模，插入圆管，数据如图所示；
2020/1/16
（7）把刚插入的圆管复制到一个新建窗口里面，插入三个方块，使圆管与其取差集，得到散热器鳞片；

TracePro在LED设计中的应用

TracePro在LED设计中的应用配合LED光源的应用的设计要求有相应的光学设计软件，TracePro就是这样的软件，它可以进行LED 光源的应用的各种需求的设计，可进行配光曲线的分析、照度、灰度、混光效果等分析。

并针对CAD软件SolidWorks开发的TracePro BridgeTM 模块，它允许设计者使用CAD软件SolidWorks建立要在TracePro进行分析的各种复杂的光学系统模型，并可以在SolidWorks软件中直接定义模型的各种光学材料特性。

这个功能和之前TracePro软件的CAD转档程序是有本质的区别。

同时，此功能对于LED的应用的设计是非常实用的。

通常LED的应用设计是使用几组LED光机模组取代传统的白炽灯泡，再安装到相应的装备中。

例如，应用在摄影中LED环形灯，我们使用一些具有特定的配光曲线的LED，代替传统的白炽灯做成的LED环形灯，具有低能耗、响应速度快、可靠性好的特点。

使用SolidWorks 和TracePro 构建和分析LED环形灯的例子。

我们可以使用TracePro Bridge for SolidWorks, 这个功能在CAD软件中建立环形灯的模型，并像在TracePro里面一样定义模型的光学材料特性，SolidWorks的文件夹里有完整TracePro的光学材质库，此材质库可通过TracePro Bridge来激活。

因此，通过此功能，设计者可以建立所有的光学、机械的各种真实的、完美的模型。

LED环形灯的制造商不仅要求关心LED有好的发光效率，同时也关心光线的白度、LED的配光曲线等。

好的LED环形灯需要能够为照相机全视场内提供均匀的照明，同时没有杂散光。

如图所示：12颗高亮度LED，LED的型号：Cree?公司white Xlamp?7090 XR系列，57LUX ，2700K，half angle：100度，详细的信息参考Cree公司的网站：使用SolidWorks建立完整LED模型，其包括一个透镜、反光杯、电路部分、发光芯片。
