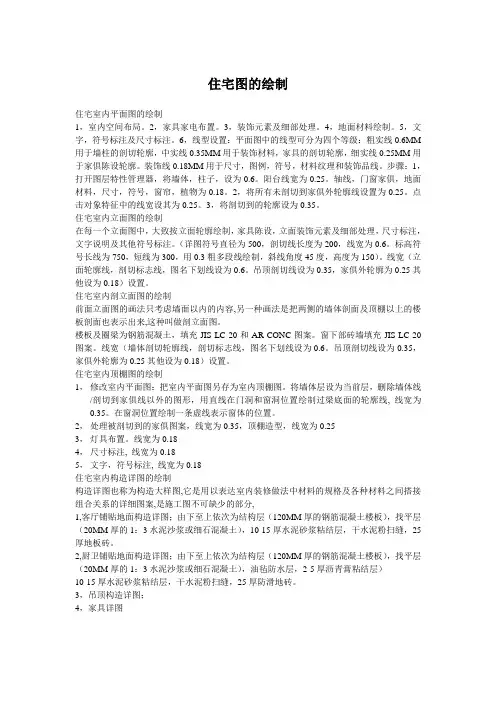

手绘室内平面图图例与平立图绘制
住宅建筑平面图的绘制
住宅图的绘制住宅室内平面图的绘制1，室内空间布局。
2，家具家电布置。
3，装饰元素及细部处理。
4，地面材料绘制。
5，文字，符号标注及尺寸标注。
6，线型设置：平面图中的线型可分为四个等级：粗实线0.6MM 用于墙柱的剖切轮廓，中实线0.35MM用于装饰材料，家具的剖切轮廓，细实线0.25MM用于家俱陈设轮廓。
装饰线0.18MM用于尺寸，图例，符号，材料纹理和装饰品线。
步骤：1，打开图层特性管理器，将墙体，柱子，设为0.6。
阳台线宽为0.25。
轴线，门窗家俱，地面材料，尺寸，符号，窗帘，植物为0.18。
2，将所有未剖切到家俱外轮廓线设置为0.25。
点击对象特征中的线宽设其为0.25。
3，将剖切到的轮廓设为0.35。
住宅室内立面图的绘制在每一个立面图中，大致按立面轮廓绘制，家具陈设，立面装饰元素及细部处理，尺寸标注，文字说明及其他符号标注。
（详图符号直径为500，剖切线长度为200，线宽为0.6。
标高符号长线为750，短线为300，用0.3粗多段线绘制，斜线角度45度，高度为150）。
线宽（立面轮廓线，剖切标志线，图名下划线设为0.6。
吊顶剖切线设为0.35，家俱外轮廓为0.25其他设为0.18）设置。
住宅室内剖立面图的绘制前面立面图的画法只考虑墙面以内的内容,另一种画法是把两侧的墙体剖面及顶棚以上的楼板剖面也表示出来,这种叫做剖立面图。
楼板及圈梁为钢筋混凝土，填充JIS-LC-20和AR-CONC图案。
窗下部砖墙填充JIS-LC-20图案。
线宽（墙体剖切轮廓线，剖切标志线，图名下划线设为0.6。
吊顶剖切线设为0.35，家俱外轮廓为0.25其他设为0.18）设置。
住宅室内顶棚图的绘制1，修改室内平面图：把室内平面图另存为室内顶棚图。
将墙体层设为当前层，删除墙体线/剖切到家俱线以外的图形，用直线在门洞和窗洞位置绘制过梁底面的轮廓线, 线宽为0.35。
在窗洞位置绘制一条虚线表示窗体的位置。
2，处理被剖切到的家俱图案，线宽为0.35，顶棚造型，线宽为0.253，灯具布置。

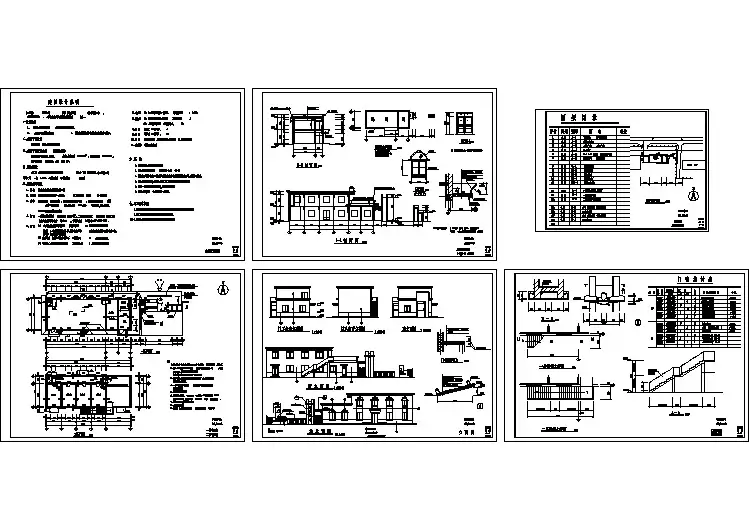

多层住宅楼设计建筑施工平立图CAD图纸
住宅建筑平面图的绘制
住宅图的绘制住宅室内平面图的绘制1，室内空间布局。
2，家具家电布置。
3，装饰元素及细部处理。
4，地面材料绘制。
5，文字，符号标注及尺寸标注。
6，线型设置：平面图中的线型可分为四个等级：粗实线0.6MM 用于墙柱的剖切轮廓，中实线0.35MM用于装饰材料，家具的剖切轮廓，细实线0.25MM用于家俱陈设轮廓。
装饰线0.18MM用于尺寸，图例，符号，材料纹理和装饰品线。
步骤：1，打开图层特性管理器，将墙体，柱子，设为0.6。
阳台线宽为0.25。
轴线，门窗家俱，地面材料，尺寸，符号，窗帘，植物为0.18。
2，将所有未剖切到家俱外轮廓线设置为0.25。
点击对象特征中的线宽设其为0.25。
3，将剖切到的轮廓设为0.35。
住宅室内立面图的绘制在每一个立面图中，大致按立面轮廓绘制，家具陈设，立面装饰元素及细部处理，尺寸标注，文字说明及其他符号标注。
（详图符号直径为500，剖切线长度为200，线宽为0.6。
标高符号长线为750，短线为300，用0.3粗多段线绘制，斜线角度45度，高度为150）。
线宽（立面轮廓线，剖切标志线，图名下划线设为0.6。
吊顶剖切线设为0.35，家俱外轮廓为0.25其他设为0.18）设置。
住宅室内剖立面图的绘制前面立面图的画法只考虑墙面以内的内容,另一种画法是把两侧的墙体剖面及顶棚以上的楼板剖面也表示出来,这种叫做剖立面图。
楼板及圈梁为钢筋混凝土，填充JIS-LC-20和AR-CONC图案。
窗下部砖墙填充JIS-LC-20图案。
线宽（墙体剖切轮廓线，剖切标志线，图名下划线设为0.6。
吊顶剖切线设为0.35，家俱外轮廓为0.25其他设为0.18）设置。
住宅室内顶棚图的绘制1，修改室内平面图：把室内平面图另存为室内顶棚图。
将墙体层设为当前层，删除墙体线/剖切到家俱线以外的图形，用直线在门洞和窗洞位置绘制过梁底面的轮廓线, 线宽为0.35。
在窗洞位置绘制一条虚线表示窗体的位置。
2，处理被剖切到的家俱图案，线宽为0.35，顶棚造型，线宽为0.253，灯具布置。
