干式变压器制造工艺流程
变压器生产流程(3篇)

第1篇一、引言变压器是电力系统中不可或缺的设备,它负责将高压电能转换为低压电能,为家庭、工业等提供稳定的电力供应。
随着我国经济的快速发展,变压器市场需求逐年增加。
本文将详细介绍变压器生产流程,包括原材料准备、零部件加工、组装调试、试验检测等环节。
二、原材料准备1. 铁芯材料:变压器铁芯是变压器的核心部分,主要采用硅钢片叠压而成。
硅钢片应具有良好的磁导率、较低的损耗和足够的机械强度。
2. 绝缘材料:绝缘材料包括绝缘纸、绝缘漆、绝缘布等,用于保护线圈免受外界干扰和腐蚀,保证变压器安全运行。
3. 导线材料:导线材料主要采用铜或铝,具有较高的导电性能和足够的机械强度。
4. 塑料、橡胶等辅助材料:用于制作变压器外壳、接线端子等。
三、零部件加工1. 铁芯加工:将硅钢片剪切成所需尺寸,然后叠压成铁芯。
铁芯加工过程中,应严格控制硅钢片间的间隙,以保证变压器效率。
2. 线圈绕制:根据变压器设计要求,选用合适的导线材料,绕制线圈。
线圈绕制过程中,应保持均匀的绕制张力,确保线圈形状和尺寸符合要求。
3. 绝缘处理:对线圈进行绝缘处理,包括绝缘纸包扎、绝缘漆涂覆等,以提高线圈的绝缘性能。
4. 接线端子加工:根据变压器设计要求,加工接线端子,确保其与线圈连接牢固。
四、组装调试1. 组装:将铁芯、线圈、接线端子等零部件组装成变压器本体。
组装过程中,应严格按照设计要求进行,确保各部件连接牢固、位置准确。
2. 油处理:将组装好的变压器本体进行油处理,包括注油、排气、静置等,以确保变压器内部油质清洁。
3. 调试:对变压器进行调试,包括空载试验、负载试验等,以检验变压器性能是否满足设计要求。
五、试验检测1. 外观检查:检查变压器外观,确保无损坏、变形等缺陷。
2. 绝缘性能检测:检测变压器绝缘性能,包括绝缘电阻、介质损耗角正切等,确保变压器绝缘性能符合要求。
3. 电性能检测:检测变压器电性能,包括空载损耗、负载损耗、短路阻抗等,确保变压器性能满足设计要求。
变压器制造工艺流程

变压器制造工艺流程变压器是一种将电能按照不同电压传递的电气设备,广泛应用于电力系统中。
变压器的制造工艺流程包括变压器设计、材料采购、铁心加工、线圈制作、组装和测试等多个环节。
首先是变压器的设计阶段。
根据用户需求、电力系统要求以及变压器的额定功率和电压等参数,设计师将制定出适合的变压器结构、尺寸和性能要求。
接下来是材料采购阶段。
变压器的主要材料包括铁芯、导线、绕组绝缘和介质等。
制造商将根据设计要求和产品质量要求选择合适的材料,并与供应商进行合作采购。
然后是铁心加工阶段。
铁芯是变压器的核心部件,主要用于传导磁通。
铁芯通常由硅钢片组成,制造商将根据设计要求和减小磁通损耗的需要,对硅钢片进行切割、堆叠和焊接,形成具有特定结构和尺寸的铁芯。
接着是线圈制作阶段。
线圈是变压器的导线组成部分,通过绕制和连接实现电能的传递。
制造商将根据设计要求选择合适的导线规格和绕制方法,并进行绕制、固定和打包等工艺操作,最终形成具有特定匝数和绝缘性能的线圈。
然后是组装阶段。
制造商将根据设计要求和变压器的结构尺寸,将铁芯和线圈进行组合,通过绝缘垫片和支撑结构等辅助部件固定和分隔,形成变压器的基本结构。
同时,制造商还会安装绝缘和绝缘油循环系统等重要设备,确保变压器的安全和可靠运行。
最后是测试阶段。
变压器在制造完成后,需要进行一系列的测试来验证其性能和质量。
这些测试包括绝缘电阻测试、绕组相序检查、冷却系统测试以及负载性能测试等。
只有通过这些测试并符合设计和标准要求,变压器才能出厂。
总之,变压器的制造工艺流程包括设计、材料采购、铁心加工、线圈制作、组装和测试等多个环节。
通过科学的设计和精细的制造过程,才能生产出高质量、高性能的变压器,为电力系统的稳定运行提供可靠的保障。
干式变压器制造工艺流程

干式变压器制造工艺流程1.外部设备检测:在开始制造干式变压器之前,需要对各种外部设备进行检测。
这些外部设备包括绝缘子、配电柜、控制柜、冷却设备等。
通过进行各项检测,可以确保这些外部设备的质量和正常工作。
2.铁芯制造:铁芯是干式变压器的重要组成部分,它用于电磁感应和传导磁场。
铁芯的制造一般采用硅钢铁芯。
首先需要选取合适的硅钢带,然后通过剪切、冲压和堆叠等工艺,将硅钢带制造成所需的铁芯形状。
最后对铁芯进行热处理,以提高其磁导率和减小磁滞损耗。
3.线圈制造:线圈是干式变压器的另一个重要组成部分,它负责电能的传输和变换。
制造线圈可以分为绕线和绝缘处理两个环节。
首先,根据设计要求,将导线按照预定的匝数和座子数绕制成线圈。
绕制线圈时需要注意导线的间隙和绝缘层的质量。
绕制完成后,对线圈进行绝缘处理,防止相互短路和绝缘击穿。
4.组装:组装是将铁芯和线圈组合在一起,形成干式变压器的主体结构。
首先将铁芯安装到变压器的外壳或结构中,保证铁芯的位置和角度的准确性。
接下来,将线圈安装到铁芯上,并与外部的端子盘和引线相连。
在组装的过程中,需要注意线圈和铁芯的绝缘和固定,以保证变压器的性能和安全性。
5.测试:在干式变压器制造完成后,需要进行一系列的测试来验证其性能和质量。
这些测试包括试验电路的连通性测试、耐压试验、绝缘电阻测试、负载容量测试、短路电流测试等。
测试完成后,对测试结果进行评估和分析,以确保干式变压器的性能符合要求。
以上是干式变压器制造的基本工艺流程。
该流程包括外部设备检测、铁芯制造、线圈制造、组装和测试等环节,每个环节都需要严格把控和操作,以确保干式变压器的质量和性能。
同时,制造过程中还需要采取各种措施,保证制造环境的洁净度和干燥度,以提高干式变压器的绝缘性能和可靠性。

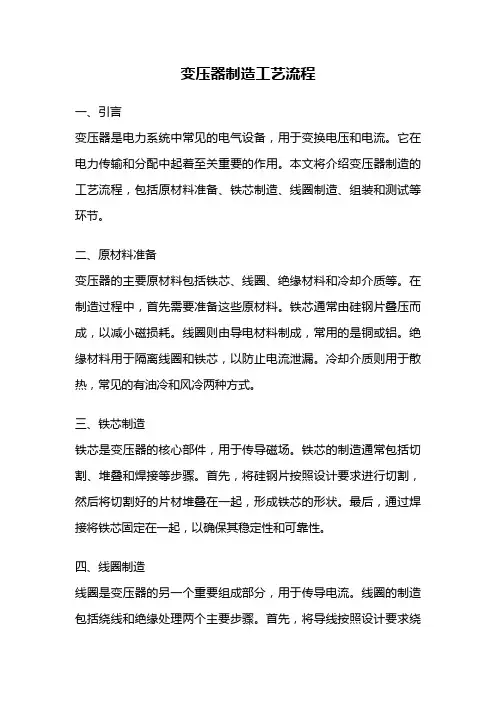

变压器制造工艺流程

变压器制造工艺流程一、引言变压器是电力系统中常见的电气设备,用于变换电压和电流。
它在电力传输和分配中起着至关重要的作用。
本文将介绍变压器制造的工艺流程,包括原材料准备、铁芯制造、线圈制造、组装和测试等环节。
二、原材料准备变压器的主要原材料包括铁芯、线圈、绝缘材料和冷却介质等。
在制造过程中,首先需要准备这些原材料。
铁芯通常由硅钢片叠压而成,以减小磁损耗。
线圈则由导电材料制成,常用的是铜或铝。
绝缘材料用于隔离线圈和铁芯,以防止电流泄漏。
冷却介质则用于散热,常见的有油冷和风冷两种方式。
三、铁芯制造铁芯是变压器的核心部件,用于传导磁场。
铁芯的制造通常包括切割、堆叠和焊接等步骤。
首先,将硅钢片按照设计要求进行切割,然后将切割好的片材堆叠在一起,形成铁芯的形状。
最后,通过焊接将铁芯固定在一起,以确保其稳定性和可靠性。
四、线圈制造线圈是变压器的另一个重要组成部分,用于传导电流。
线圈的制造包括绕线和绝缘处理两个主要步骤。
首先,将导线按照设计要求绕制成线圈的形状。
绕线时需要注意导线的绝缘,以防止电流泄漏。
绕制完成后,对线圈进行绝缘处理,通常采用绝缘纸或绝缘漆进行包裹,以提高绝缘性能。
五、组装在组装过程中,将铁芯和线圈组装在一起,形成变压器的基本结构。
首先,将线圈放置在铁芯上,并确保线圈的位置和绝缘与设计要求相符。
然后,将绝缘材料用于隔离线圈和铁芯,以防止电流泄漏。
最后,将变压器的外壳安装好,并进行固定,以确保整体结构的稳定性。
六、测试在制造完成后,需要对变压器进行各项测试,以确保其性能符合设计要求。
测试内容包括电阻测试、绝缘测试、负载测试和温升测试等。
通过这些测试,可以评估变压器的电气性能、绝缘性能和散热性能等指标,以确保其安全可靠地运行。
七、总结变压器制造工艺流程包括原材料准备、铁芯制造、线圈制造、组装和测试等环节。
每个环节都需要严格控制和操作,以确保变压器的质量和性能。
通过合理的工艺流程和严格的质量控制,可以制造出高质量、可靠的变压器,为电力系统的正常运行提供保障。

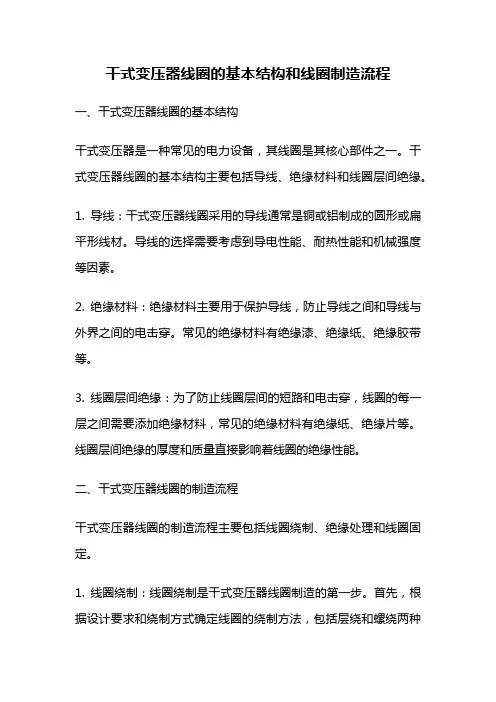

干式变压器线圈的基本结构和线圈制造流程

干式变压器线圈的基本结构和线圈制造流程一、干式变压器线圈的基本结构干式变压器是一种常见的电力设备,其线圈是其核心部件之一。
干式变压器线圈的基本结构主要包括导线、绝缘材料和线圈层间绝缘。
1. 导线:干式变压器线圈采用的导线通常是铜或铝制成的圆形或扁平形线材。
导线的选择需要考虑到导电性能、耐热性能和机械强度等因素。
2. 绝缘材料:绝缘材料主要用于保护导线,防止导线之间和导线与外界之间的电击穿。
常见的绝缘材料有绝缘漆、绝缘纸、绝缘胶带等。
3. 线圈层间绝缘:为了防止线圈层间的短路和电击穿,线圈的每一层之间需要添加绝缘材料,常见的绝缘材料有绝缘纸、绝缘片等。
线圈层间绝缘的厚度和质量直接影响着线圈的绝缘性能。
二、干式变压器线圈的制造流程干式变压器线圈的制造流程主要包括线圈绕制、绝缘处理和线圈固定。
1. 线圈绕制:线圈绕制是干式变压器线圈制造的第一步。
首先,根据设计要求和绕制方式确定线圈的绕制方法,包括层绕和螺绕两种形式。
然后,根据绕制方式,在绕线机上将导线逐层绕制成线圈。
2. 绝缘处理:线圈绕制完成后,需要对其进行绝缘处理,以提高其绝缘性能。
绝缘处理主要包括绝缘漆涂覆、绝缘纸包裹和绝缘胶带包覆等步骤。
绝缘处理的目的是增强线圈的电绝缘能力,防止线圈受潮和电击穿。
3. 线圈固定:线圈绝缘处理完成后,需要进行线圈的固定,以确保线圈的稳定性和安全性。
常见的线圈固定方法有胶粘固定、绑扎固定和层压固定等。
线圈固定的目的是保持线圈的形状和位置,防止线圈在运输和使用过程中的松动和变形。
总结:干式变压器线圈是干式变压器的核心组成部分,其基本结构包括导线、绝缘材料和线圈层间绝缘。
线圈的制造流程主要包括线圈绕制、绝缘处理和线圈固定。
通过合理的线圈设计和制造工艺,可以提高干式变压器的电绝缘能力和稳定性,保证其正常运行和安全使用。

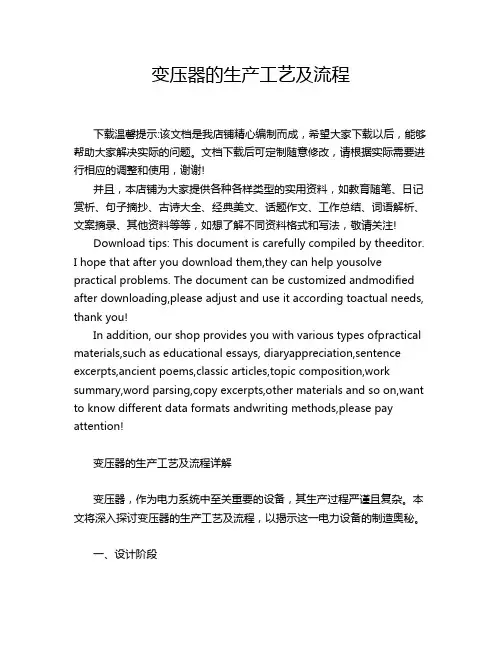

变压器的生产工艺及流程

变压器的生产工艺及流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!变压器的生产工艺及流程详解变压器,作为电力系统中至关重要的设备,其生产过程严谨且复杂。
干式变压器制造工艺流程

干式变压器制造工艺流程
1.设计和规划:根据客户的需求和规格,进行设计和规划工作,包括
变压器的容量、电压、相数、频率等方面的确定。
2.材料准备:采购所需的材料,包括铁芯、线圈、绝缘材料等。
确保
材料质量符合要求,同时进行质量检查和测试。
3.制作铁芯:将铁芯切割成适当的形状和尺寸,然后堆叠起来以形成
变压器的磁路。
在堆叠过程中,需要确保铁芯的每一层和每一块之间的接
触紧密,以提高磁传导效率。
4.绕制线圈:将导线根据设计要求绕制在铁芯上,形成高低压绕组。
使用绝缘材料对绕组进行绝缘,以防止线圈之间或线圈与铁芯之间的短路。
5.绝缘和固定:使用绝缘材料将线圈包覆住,以提供额外的保护和绝
缘效果。
同时,使用固定材料将线圈固定在铁芯上,确保线圈的位置准确。
6.测试和调整:对制造完成的变压器进行各项测试,包括绝缘测试、
耐压试验、负载测试等。
根据测试结果,调整变压器的性能和参数。
7.完成、检验和交付:对变压器进行外观检查和质量检查,确保产品
符合设计和规格要求。
完成所有必要的文件和文件,并将变压器交付给客户。
8.运输和安装:将干式变压器运输到现场,并进行安装。
确保变压器
的正确连接和接地,以及安全使用。
9.维护和保养:定期维护和保养变压器,包括清洁、检查、润滑等工作。
及时修复和更换损坏的部件,确保变压器的正常运行和长寿命。
以上是干式变压器制造工艺流程的大致描述。
在整个制造过程中,需要严格的质量控制和符合国家标准的要求,以确保制造出的干式变压器具有良好的性能和可靠性。
干式变压器制造工艺流程

干式变压器制造工艺流程
干式变压器制造主要由原材料检验入库、变压器的组装、线圈的制造、总装配、温控系统的制作调试几大部分组成。
这几部分在变压器制造过程中几乎是同步进行的。
各部件加工完成后进行总装配。
一、原材料、配件、外购件入库
包括金属零件、高低压铜导线(铜箔)、硅钢片绝缘零件、金属结构件、黑色金属、配件、附件的检验入库。
二、变压器部件制作
1、铁芯制造,其中包括硅钢片剪切、硅钢片的预叠、铁芯装配、铁芯绑扎及入炉干燥、铁芯试验。
2、线圈的制造
①首先是绝缘件制作与准备。
②通过分段圆筒式高压线圈绕制、箔式线圈绕制、环氧浇注模具表面处理、环氧树脂浇注、环氧树脂浇注线圈烘焙固化、浇注式线圈脱模、线圈表面处理等一系列工艺流程的加工后线圈转装配工序待进行器身组装。
3、器身装配,其中包括绝缘件装配,器身入炉干燥(绝缘电阻测量)、线圈的套装、插板及夹铁、引线装配、器身半成品做试验。
3、总装配。
1、器身的收拾整顿与紧固、铁芯对地绝缘电阻的丈量、搜检器身干净度及各零部件的紧固程度,分接线及引线绝缘距离。
2、温控系统,风机的制作、安装、调试。
变压器的生产工艺及流程

前言伴随国民经济的飞速发展,我国能源的使用量也在逐年升高。
对于能源的勘探和开采有了更高的要求。
变压器为保证开采进度的顺利开展起着重要的作用,因此提高变压器的整体质量和性能就势在必行。
通过在华鑫变压器公司的实习工作,使我对变压器有了更深入的了解和掌握。
对其各个作业级工艺流程进行分析研究,结合目前的生产工艺结合先进的科学技术,对其生产工艺技术进行不断改进,解决生产环节中由于设备更新不及时、工艺不够规范等等带来的影响发展的因素。
生产过程中,每道工序流程都是十分重要的部分,它不仅关系到生产的进度,而且还直接关系到变压器的整体质量和其性能。
所以说对于每一个作业的流程在不断的技术革新中,改进生产工艺流程,提高变压器质量,体现变压器自身价值所在。
每一道工序、每一道工艺技术都要重视。
目录摘要²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²² 1 Abstract²²²²²²²²²²²²²²²²²²²²²²²²²²²²²² 2 1.绪论²²²²²²²²²²²²²²²²²²²²²²²²²²²²²² 3 1.1课题背景²²²²²²²²²²²²²²²²²²²²²²²²²² 3 1.2概况²²²²²²²²²²²²²²²²²²²²²²²²²²²² 3 2.R型变压器的工艺流程²²²²²²²²²²²²²²²²²²²²²² 43. R性卷铁芯变压器性能特点²²²²²²²²²²²²²²²²²²²² 44. R型卷铁芯结构特点及操作工艺²²²²²²²²²²²²²²²²²² 55. R型变压器现场生产工艺操作及注意事项²²²²²²²²²²²²²² 6 5.1铁芯的制造²²²²²²²²²²²²²²²²²²²²²²²²² 65. 1.1硅钢片的纵剪下料的操作过程步骤及注意事项²²²²²²² 6 5. 1.2曲线开料的操作过程步骤及注意事项²²²²²²²²²²² 75. 1. 3 铁芯卷绕的操作过程步骤及注意事项²²²²²²²²²² 9 5. 1. 4铁芯的退火工艺的操作过程步骤及注意事项²²²²²²²²105.2绕组的绕制²²²²²²²²²²²²²²²²²²²²²²²²²125. 2.1低压线圈的绕制具体操作及要求²²²²²²²²²²²²²135. 2.2高压线圈的绕制具体操作及要求²²²²²²²²²²²² 14 5. 3器身的组装²²²²²²²²²²²²²²²²²²²²²²²²²14 5. 3. 1出头的包扎要求及具体操作工艺²²²²²²²²²²²²²15 5. 3.2引线、出头的焊接要求及具体操作工艺²²²²²²²²²²16 5.4浸漆固化处理²²²²²²²²²²²²²²²²²²²²²²²²16 5. 4. 1浸漆工艺及操作过程²²²²²²²²²²²²²²²²²²175. 4. 2固化处理的具体工艺操作过程²²²²²²²²²²²²²²18 5.5进壳完好处理²²²²²²²²²²²²²²²²²²²²²²²²18 5.5. 1器身装入变压器壳的具体操作过程及注意事项²²²²²²²18 5.5. 2接线腔的安装操作及要求²²²²²²²²²²²²²²²²18 6.变压器的设计原理²²²²²²²²²²²²²²²²²²²²²²²²19 7.其它种类变压器制作介绍²²²²²²²²²²²²²²²²²²²²²207.1简述叠铁芯变压器的制作过程²²²²²²²²²²²²²²²²²20 7.2几种绕组的绕制方式的介绍²²²²²²²²²²²²²²²²²²21 8. R型变压器部分材料的分析²²²²²²²²²²²²²²²²²²²²228.1 NOMEX纸的性能特点²²²²²²²²²²²²²²²²²²²²²22 8.2变压器绝缘材料及特点概况²²²²²²²²²²²²²²²²²²23 9. 变压器的发展²²²²²²²²²²²²²²²²²²²²²²²²²²23 10.结论²²²²²²²²²²²²²²²²²²²²²²²²²²²²²2411. 参考文献²²²²²²²²²²²²²²²²²²²²²²²²²²²2512. 致谢²²²²²²²²²²²²²²²²²²²²²²²²²²²²²26变压器的生产工艺及流程摘要本文主要对变压器的生产过程进行了阐述。
干式变压器线圈压装工艺流程文档

干式变压器线圈压装工艺流程文档下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!干式变压器线圈压装工艺流程文档详解引言干式变压器线圈压装工艺流程文档是变压器制造过程中至关重要的一环。
干式变压器生产过程及工艺要求

干式变压器生产过程及工艺要求干式变压器是一种常见的变压器类型,它具有很多优点,如无需维护、无油污染、可靠性高等。
那么,干式变压器是如何生产的呢?下面将介绍干式变压器的生产过程及相关工艺要求。
干式变压器的生产过程一般包括以下几个步骤:设计、制造、组装、测试和交付。
首先,设计师需要根据用户的需求和要求进行变压器的设计。
设计要考虑到变压器的额定功率、电压等级、绝缘材料、冷却方式等因素。
设计完成后,制造部门将根据设计图纸和规范要求进行制造。
制造过程包括铁心制造、绕组制造、绝缘处理等工序。
铁心制造是制造干式变压器的重要环节,它要求铁心的质量好、磁导率高。
绕组制造时,要求绕组的导体选取合适,绕组的绝缘处理要符合相关标准。
在组装过程中,首先将铁心和绕组组装在一起,然后安装绝缘件和外壳,最后进行固定和紧固。
组装过程要求严格按照规范进行,以确保变压器的质量。
接下来,对变压器进行测试。
测试过程中,要对变压器的绝缘电阻、电压比、空载损耗、短路阻抗等进行检测,以验证变压器的性能是否符合要求。
最后,将测试合格的变压器进行包装和交付。
干式变压器的生产过程中,有一些重要的工艺要求需要注意。
首先,材料的选择要合理。
铁心材料应具有低磁阻、低损耗、高饱和磁感应强度等特性;绕组导体应选用优质的电解铜或铝;绝缘材料应具有良好的绝缘性能和耐热性。
其次,制造过程要精细化。
铁心的制造要求铁芯接缝平整、水平度好;绕组的制造要求导线排列整齐,绝缘层厚度均匀。
此外,绝缘处理要严格按照规范进行,以确保绝缘性能良好。
最后,测试过程要准确可靠。
测试设备要精确,测试过程要规范,以保证测试数据的准确性。
干式变压器的生产过程及工艺要求是一个复杂而精细的过程。
从设计、制造、组装到测试,每个环节都需要严格按照规范进行,以确保干式变压器的质量和性能符合要求。
只有这样,才能生产出可靠、高效的干式变压器,满足用户的需求。
干式变压器生产工艺

干式变压器生产工艺
干式变压器生产工艺是指在生产过程中将变压器油箱替换为干式绝缘材料的生产方法。
干式变压器生产工艺有以下几个关键步骤:
1. 确定设计参数:根据用户需求确定变压器的额定功率、输入和输出电压、阻抗等设计参数。
2. 铁芯制造:首先需要制造变压器的铁芯。
这一步骤包括剪切硅钢片、按一定规律叠压、焊接固定等工艺。
3. 绕线:将铜线或铝线依照设计要求绕制在铁芯上。
绕线时需要注意导线的截面积、匝数等,保证变压器的性能和负载能力。
4. 绝缘材料处理:绝缘材料可以采用多种干式绝缘材料,如环氧树脂、玻璃纤维布等。
在绝缘材料处理过程中,需要对绝缘材料进行处理和烘干,以确保电气绝缘性能。
5. 组装:将铁芯和绕线部分进行组装,包括绑扎固定、绝缘处理、连接螺栓等步骤。
同时,在组装过程中需要做好各种连接和引线的处理。
6. 测试和调试:组装完成后,需要进行测试和调试,包括电气性能测试、绝缘性能测试、负载能力测试等,以确保变压器的质量和性能达到设计要求。
7. 包装和出厂:经过测试和调试后,将变压器进行包装,包括采用木箱或胶合板箱进行保护,同时进行标签贴附和随机附件的准备。
然后安排出厂。
干式变压器相对于油浸式变压器具有体积小、维护方便、环保等优点,并且适用于室内和室外环境。
生产工艺的精细化和标准化可以提高变压器的生产效率和质量。
轨道交通干式变压器生产工艺流程简述

轨道交通干式变压器生产工艺流程简述随着科学技术及国民经济的发展,轨道交通发展越来越迅速,干式变压器轨道交通供电系统中起着日益重要的作用;这也就对干式变压器提出了更高的要求,某集团设备公司通过对引进技术(德国HTT干式变压器专有技术)的消化吸收,在原SC、SCB产品的基础上,采用新技术、新工艺、新材料不断改进产品结构、性能开发成功了具有自主产权的新一代产品——SC(B)型35kV干式变压器,其噪声降低了10~15dB,空载、负载损耗总值小于或等于同容量非晶合金变压器的性能指标,同时机械电气强度明显提高,成为外型美观的绿色产品,被评为中国名牌产品和被授于国家质量免检产品称号。
现围绕SC(B)型35kV产品作技术及工艺方案说明。
一、选用的主要原材料如下:(一)环氧树脂:采用亨斯曼(Huntsman)不含填料环氧浇注体系。
(二)硅钢片:选用武汉钢铁公司的高导磁晶粒取向硅钢片。
(三)线圈导线:采用99.99%优质无氧铜杆冷拔电磁线及铜箔。
二、设计思想:如何设计制造出安全性能高、耐冲击能力强、损耗低、噪声低的干式变压器,将作为设计的主导思想。
要达到上述目标,首先应考虑以下基本要求:(一)损耗低:损耗是变压器经济性能的主要指标,其中空载损耗更为重要。
由于变压器一般均不能满载运行,而空载损耗一般保持不变,所以在设计中如何把变压器材料成本与空载损耗在最优水平,是设计者必需首先考虑的问题。
(二)噪声低:由于干式变压器广泛的使用,噪声已成为一个重要的环保问题得到重视,按国家《环境保护法》的要求,降低噪声污染不可忽视。
SC10、SCB10型35kV干式变压器的噪声指标远低于国标(下降10~15dB),是对周围环境不会造成污染的绿色产品。
(三)可靠性:干式变压器广泛地运用在各种不同的行业,在国民经济中起着重要的作用,安全可靠的运行是干式变压器所必需具备的首要条件。
力求将干式变压器的故障率降零,是我公司奋斗的目标。
公司高度重视产品质量,精心设计、严格把关、科学管理,从93年推出SC、SCB系列产品以来,故障率为零。
变压器生产工艺流程

变压器生产工艺流程变压器是一种电气设备,被广泛应用于电力系统中,用于将电能进行变压、输变电、配电等工作。
变压器的生产过程需要多个步骤,接下来就让我们一起来了解一下变压器的生产工艺流程。
第一步铁芯加工铁芯是变压器的核心部分,主要由硅钢片组成。
在这一步,首先需要将硅钢片切割成正确尺寸,然后经过去毛刺、去氧化等处理,最后按照设计要求组装成铁芯。
第二步绕线变压器的绕线分为初级绕线和次级绕线两个部分。
初级绕线是将铜线或铝线绕在铁芯上,并通过绕线机进行自动绕线。
绕完初级绕线后,还需要将绕线头进行连接。
次级绕线是将不同的绕组根据设计要求分别绕制,并进行连接。
第三步绝缘处理绝缘处理是为了防止绕线之间的电击,保护绝缘电缆。
在这一步,绕好的线圈需要进行绝缘处理,通常采用涂覆绝缘漆或绝缘纸包覆。
第四步组装调试在这一步,需要将绕好的线圈安装在铁芯上,然后进行组装。
组装过程中需要注意正确连接绕线头,并且要做好绝缘处理。
组装完成后,需要进行调试,包括连接电路和进行负载测试等。
第五步绝缘测试在变压器生产过程中,绝缘测试是非常重要的一步,用于检测绝缘是否合格。
通常采用高压试验仪对变压器的绝缘进行测试,检测是否存在漏电现象。
第六步外观处理外观处理是为了让变压器的外观更加美观,并且便于使用和维护。
在这一步,可以进行喷漆、贴标签、安装配件等工作。
第七步最终检验在生产的最后阶段,需要对变压器进行最终检验,确保产品符合设计要求和相关标准。
最终检验包括检查电气性能、外观质量、安全性能等内容。
最后一步交付使用当变压器经过所有的生产工艺流程后,经过最终检验合格后,就可以将产品交付给用户使用了。
通过以上几个步骤的变压器的生产工艺流程,可以保证变压器的质量和性能达到标准要求。
同时,生产工艺流程的每个步骤都需要严格控制和检测,确保每个环节的质量,以提高变压器的生产效率和产品质量。
变压器生产工艺流程

变压器生产工艺流程
《变压器生产工艺流程》
变压器是电力系统中的重要设备,用于改变交流电压大小,将高压电能传输到低压端。
面对市场对高性能、高可靠性要求的不断提升,变压器制造企业需要不断优化生产工艺流程,提高产品质量和生产效率。
变压器的生产工艺流程主要包括材料准备、元件制造、组装、测试等环节。
首先是材料准备,包括选用高品质的硅钢片和绝缘材料,以及制备绕组所需的铜线等。
这些材料的质量直接影响最终产品的性能。
在元件制造环节中,首先是制造铁芯。
通过剪切、堆叠硅钢片、焊接等工艺,制造出具有特定形状和尺寸的铁芯。
接下来是绕制绕组,将绝缘处理过的铜线绕制在铁芯上,形成高低压绕组。
然后对绕组进行浇注,填充绝缘材料,提高绝缘强度和散热性能。
组装环节是将铁芯和绕组组装在一起,并安装外壳和辅助设备,如冷却器、绝缘套管等。
组装完成后,进行电气测试和性能测试,确保产品符合设计要求,同时进行外观检验和绝缘强度测试。
整个生产工艺流程中,质量控制是关键。
制定严格的质量管理体系,确保原材料的质量,加强对生产环节的监控和检查,最大程度地保证产品质量和一致性。
今后,随着数字化、智能化技术的应用,变压器生产工艺流程也将朝着智能化、自动化方向发展,以提高生产效率和质量水平。
只有不断追求创新和改进,才能适应市场的需求,保持竞争力。
(2021年整理)干式变压器生产工艺流程图

干式变压器生产工艺流程图
编辑整理:
尊敬的读者朋友们:
这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(干式变压器生产工艺流程图)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为干式变压器生产工艺流程图的全部内容。
干式变压器生产工艺流程简图扬州华鼎电器有限公司。
干式变压器工艺守则

低压箔绕线圈绕制工艺1.适用范围本工艺使用于电压等级10kV容量200-2500kV A三相干式配电变压器及630-6300kV A三相式干式变压器低压箔式绕圈的绕制。
2.主要设备箔绕机、氩弧焊机、空压机、吊车。
2.2工装、工具线圈专用起吊工具、绕线模、工业用氩气、大力钳、小铁锤、锉刀、钢丝刷子、直角尺、橡胶锤、扳手、外卡钳、卷尺、布剪子、油性记号笔。
3.材料铜(铝)箔、铜铝排、砂布、、层绝缘、端绝缘、0.05聚酯薄膜。
4.准备工作4.1熟悉线圈图图样,明确其技术条件要求,对线圈结构的工艺难点要考虑好其操作要领。
4.2按图样备好所需材料及所用工具,检查所用设备是否正常,无误后,方可进行绕线。
4.3准备好绕线模,将低压绕线模固定在绕线轴上。
5.工艺过程5.1..在绕线模上刷一层脱模剂。
5.2.在绕线模上围上一圈0.05的聚酯薄膜。
5.3用氩弧焊焊低压内引出线铜(铝)排。
5.4拉回铜(铝)箔,将低压内引出线铜(铝)线放到绕线模槽中固定好开始绕线圈,绕制时,层间绝缘放在铜箔的下面,端绝缘放在铜箔左右两端,分别与铜(铝)箔一起同步绕制,边绕边不断地用木槌敲打端部绝缘,使端部绝缘与铜(铝)箔紧靠在一起,每绕几匝,都应随时检查线圈端面是否整齐,如有不齐,可以将绕线轴倒转进行纠正。
5.5继续按图样同步绕制铜(铝)箔、层绝缘及端绝缘,当绕制到图样要求的尺寸后,应按图样要求的位置放置气道撑板,但铜(铝)排处不放。
5.6气道撑板放好后,继续同步绕制铜(铝)箔、层绝缘及端绝缘,绕制时要求缠绕整齐、密贴、紧实。
若绕制过程中发现铜箔两边毛刺超差或有缺口,应挫掉毛刺并砂光(注意:不要使铜(铝)屑落入线圈上)。
当绕到图样规定的匝数时,在铜(铝)箔剪切的位置处用钢板尺逼着用划线刀划出剪切线,然后让开卷机反转,使划线处正对剪刀口的位置,用压辊压住线圈,按下剪切按钮将铜(铝)箔剪断。
5.7继续绕制线圈至最末一匝端头时,将低压外引出线铜(铝)箔放在焊机的焊夹上,然后将铜(铝)箔拉出放在铜母线上用焊夹将它们夹紧后再焊接在一起,焊接及处理方法同5.2-5.3条。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
干式变压器制造工艺流程
干式变压器制造主要由原材料检验入库、变压器的组装、线圈的制造、总装配、温控系统的制作调试几大部分组成。
这几部分在变压器制造过程中几乎是同步进行的。
各部件加工完成后进行总装配。
一、原材料、配件、外购件入库
包括金属零件、高低压铜导线(铜箔)、硅钢片绝缘零件、金属结构件、黑色金属、配件、附件的检验入库。
二、变压器部件制作
1、铁芯制造,其中包括硅钢片剪切、硅钢片的预叠、铁芯装配、铁芯绑扎及入炉干燥、铁芯试验。
2、线圈的制造
①首先是绝缘件制作与准备。
②通过分段圆筒式高压线圈绕制、箔式线圈绕制、环氧浇注模具表面处理、环氧树脂浇注、环氧树脂浇注线圈烘焙固化、浇注式线圈脱模、线圈表面处理等一系列工艺流程的加工后线圈转装配工序待进行器身组装。
3、器身装配,其中包括绝缘件装配,器身入炉干燥(绝缘电阻测量)、线圈的套装、插板及夹铁、引线装配、器身半成品做试验。
三、总装配,
1、器身的整理与紧固、铁芯对地绝缘电阻的测量、检查器身清洁度及各零部件的紧固程度,分接线及引线绝缘距离。
2、温控系统,风机的制作、安装、调试。
3、送检,作变压器出厂项目试验,试验合格后按包装、运输及贮存工艺,办理入库手续。
