UG数控加工的参数设置【大全】

UG数控加工的参数设置【大全】

切削参数打开“切削参数”图标,系统会显示“切削参数”对话框,第一栏:策略(既一些加工参数值的设定)1、切削方向:顺铣:刀具一般多采用顺铣,因为由顺铣加工完成时工件的表示光洁度比较好!另一个原因是顺铣时刀具的受损要比逆铣轻的多!所以多采用顺铣。

从外向内用逆洗。

从内向外用顺洗。

2、逆铣:多适用于一些粗糙的工件开粗,加工完成后工件的光洁度不好,而且刀具受损严重!所以一般不利用逆铣。

3、切削角:当使用“单向式”切削,“往复式”切削“单向带轮廓”铣切削三种方法时在切削参数里才显示切削角的定义,其意思为所生成的刀轨是平行X向为零,平行于Y向为90度,可根据自己的要求定义切削角度,多采用45度斜进刀可在切削角下的度数栏内,输入所定义的角度值,如果想看一下角度方向时,可点示显示切削方向的图标。

3、壁:当使用“单向铣削”,“往复式铣削”和“跟随周边”时切削参数里面才有壁选项,“单向”和“往复”铣削里面只有三项。

其一:无,它的意思为只切削腔,不去清壁,其二,在起点:刀具在下刀后先把壁清理完,然后再切削腔。

其三,在终点:刀具在下刀后把腔切削完成后,到最后一刀把壁清理干净,无论是“起点”清壁还是“终点”清壁,都是以层为单位,如果没有“自动”清壁的情况使用在“终点”清壁。

如果有“自动”清壁时优先使用“自动”清壁,“自动”清壁的意思是:系统给计算一个最适合清壁时清壁。

4、添加精割削刀路数本功能是以UG5.0版本才增加的新功能,它能有效的控制几何体的余量更加均匀,所以在型腔铣开粗时打上对号,让其忝加“1”刀路数,精加工的步距可根据情况而定,但本步距最好要小一些。

5、毛坯:1、本栏下的毛坯距离和外部(面铣削对话框中)毛坯距离相同。

2。

Extend to part outline :是指毛坯延展,默认延展至体的最大外形轮廓线因此我们不采用。

3、合并距离:当所加工的平面为两个或两个以上时,指定距离大于或等于两个面之间的距离,想要学习UG编程领取学习资料在群496610960可以帮助你两个面刀路会自动合并成一个刀路,但要求所选择的面必须在同一高度上,所指定的值可使用刀具的百分比或mm。

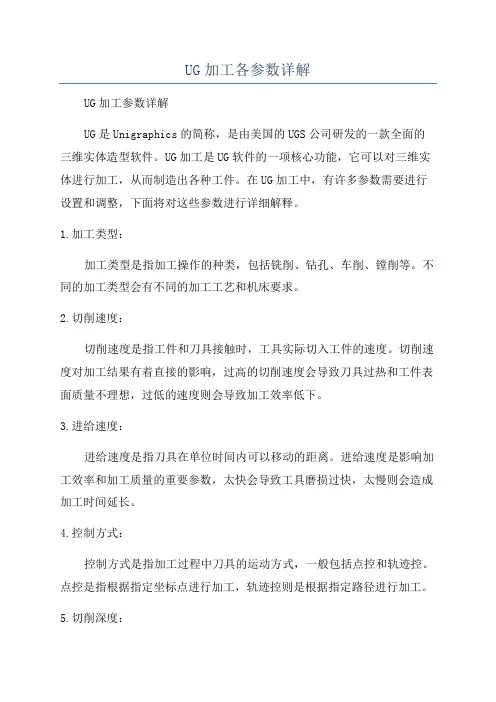

UG加工各参数详解

UG加工各参数详解

UG加工各参数详解UG加工参数详解UG是Unigraphics的简称,是由美国的UGS公司研发的一款全面的三维实体造型软件。

UG加工是UG软件的一项核心功能,它可以对三维实体进行加工,从而制造出各种工件。

在UG加工中,有许多参数需要进行设置和调整,下面将对这些参数进行详细解释。

1.加工类型:加工类型是指加工操作的种类,包括铣削、钻孔、车削、镗削等。

不同的加工类型会有不同的加工工艺和机床要求。

2.切削速度:切削速度是指工件和刀具接触时,工具实际切入工件的速度。

切削速度对加工结果有着直接的影响,过高的切削速度会导致刀具过热和工件表面质量不理想,过低的速度则会导致加工效率低下。

3.进给速度:进给速度是指刀具在单位时间内可以移动的距离。

进给速度是影响加工效率和加工质量的重要参数,太快会导致工具磨损过快,太慢则会造成加工时间延长。

4.控制方式:控制方式是指加工过程中刀具的运动方式,一般包括点控和轨迹控。

点控是指根据指定坐标点进行加工,轨迹控则是根据指定路径进行加工。

5.切削深度:切削深度是指每次切削过程中刀具与工件之间的距离。

切削深度的设置需要根据工件的材料和形状进行调整,过大的切削深度会导致刀具过载,过小则会影响加工效率。

6.刀具半径补偿:刀具半径补偿是指在加工过程中对刀具半径进行调整,以保证加工结果的准确度。

刀具半径越大,补偿值就越大。

7.刀具选型:刀具选型是根据加工类型和工件材料选择合适的刀具。

不同的刀具有不同的加工特点和适用范围,选择合适的刀具对加工质量和效率有重要影响。

8.加工路径:加工路径是指刀具在加工过程中的运动轨迹。

合理的加工路径可以最大程度地减小加工时间和刀具磨损,提高加工效率。

9.刀具刃数:刀具刃数是指刀具刀边的数量,不同的刀具刃数适用于不同的加工类型和工件材料。

刀具刃数越多,加工效率和质量越高。

10.刀具进给速率:刀具进给速率是指刀具在加工过程中的进给速度。

刀具进给速率的调整需要根据加工精度和加工表面的要求进行合理设定。

UG编程与CNC加工中的切削参数设置与优化

UG编程与CNC加工中的切削参数设置与优化

UG编程与CNC加工中的切削参数设置与优化导言:UG编程是现代数字化制造的重要环节,而CNC加工作为一种高效、精确的加工方式,在工业生产中得到广泛应用。

在CNC加工过程中,切削参数的设置与优化对加工质量和效率有着重要影响。

本文将探讨UG编程与CNC加工中的切削参数设置与优化方法,旨在帮助读者更好地理解和应用该技术。

一、UG编程与CNC加工基础知识回顾在进一步讨论切削参数设置与优化之前,我们需要回顾UG编程与CNC加工的基础知识。

UG编程是基于计算机辅助设计(CAD)软件进行的数字化加工技术,它能够将设计图纸转化为CNC机床可识别的指令代码,实现自动化加工。

CNC加工是利用数控机床进行的一种自动化加工方式,它通过预先编好的程序指令来控制机床的动作,从而实现对工件的精确加工。

在CNC加工中,切削参数的设置与优化至关重要,它们直接影响加工效果和成本。

二、切削参数的设置与优化方法切削参数设置与优化是实现高效CNC加工的关键,下面将介绍几种常用的方法。

1. 切削参数的选择在进行CNC加工之前,需要根据材料的硬度、切削工具的材料等因素选择合适的切削参数。

一般而言,硬材料需要选择较低的进给量和切削速度,而软材料则可以选择较高的进给量和切削速度。

2. 切削速度的优化切削速度是指切削工具在单位时间内通过工件表面的线速度,它对加工效果和工具寿命有着重要影响。

在切削速度的优化过程中,需要考虑材料的硬度、刀具的材料和涂层等因素。

合理选择切削速度可以最大限度地提高加工效率,并保证加工质量。

3. 进给量的优化进给量是指每一刀锋在单位时间内对工件的进给量,它直接影响切削力和加工表面质量。

在进给量的优化中,需要综合考虑刀具的刚性、材料的硬度以及工件的要求等因素。

合理选择进给量能够降低切削力,减少加工时间,并提高加工表面的光洁度。

4. 切削深度的优化切削深度是指每次加工中切削工具与工件表面间的距离,它同样对加工质量和效率有重要影响。

UG切削全参数设置

UG切削全参数设置

UG切削全参数设置UG(Unigraphics)是目前广泛应用于数控机床刀具路径规划与生成的一种强大的CAD/CAM软件。

UG切削全参数设置是指在UG软件中对切削工艺进行全面参数设置的过程。

下面将详细介绍UG切削全参数设置。

1.切削工艺分析在进行UG切削全参数设置之前,需要进行切削工艺分析。

切削工艺分析包括对零件材料特性、设计要求、切削工艺流程等进行分析,以确定切削工艺的要求和约束。

2.切削方式选择根据零件的特性和切削要求,选择合适的切削方式。

常见的切削方式有立铣、侧铣、竖铣、等分成、等分圆、等分六角等。

3.齿轮参数设置对于切削齿轮等工作时,需要设置相关的齿轮参数。

齿轮参数包括齿轮模数、齿轮齿数、齿轮斜齿等参数。

4.刀具参数设置刀具参数设置包括刀具类型、刀具直径、刀具长度、刀具刃长、刀具进给等参数。

根据零件形状和切削要求选择合适的刀具,并设置相应的参数。

5.进给速度设置进给速度是指刀具在切削过程中的进给速度。

进给速度的设置直接影响到切削效率和切削质量。

根据零件材料、刀具类型等因素合理选择进给速度。

6.主轴转速设置主轴转速是指切削过程中主轴的转速。

主轴转速的设置直接影响到切削效率和刀具寿命。

根据刀具类型、切削方式等因素合理选择主轴转速。

7.切削深度和切削宽度设置切削深度是指刀具在切削过程中每次切削的深度。

切削宽度是指切削过程中每次切削的宽度。

合理设置切削深度和切削宽度可以提高切削效率和切削质量。

8.切削冷却液设置在切削过程中,切削冷却液的使用可以有效降低切削温度,延长刀具寿命。

根据切削材料和切削方式等因素合理选择切削冷却液,并设置相应的参数。

9.切削路径设置切削路径设置是指通过UG软件确定切削路径的过程。

根据零件形状和切削要求选择合适的切削路径,并设置相应的参数。

10.切削力设置切削力设置是指通过UG软件确定切削过程中切削力的大小和方向。

根据切削材料和切削方式等因素合理选择切削力,并设置相应的参数。

UG编程技巧如何优化CNC加工中的切削参数

UG编程技巧如何优化CNC加工中的切削参数

UG编程技巧如何优化CNC加工中的切削参数在CNC加工中,切削参数的优化对于提高加工效率、保证产品质量、延长刀具寿命等方面有着重要的作用。

UG软件作为一种常用的CNC编程软件,其编程技巧对于优化切削参数尤为关键。

本文将介绍UG编程技巧如何优化CNC加工中的切削参数,以提高加工效率和质量。

1. 学习和掌握UG软件的基本操作在优化CNC加工中的切削参数之前,首先需要学习和掌握UG软件的基本操作。

如何使用UG软件进行CAD建模、装配、切削路径生成等操作是非常重要的基础知识。

只有熟练掌握UG软件的基本操作,才能更好地应用相关的编程技巧。

2. 合理选择刀具和切削参数在进行CNC加工时,合理选择刀具和切削参数是非常重要的。

刀具的选择需要考虑被加工材料的硬度、切削速度、进给速度等因素。

同时,还需要根据不同的加工任务选择不同的切削参数,如进给速度、切削深度、切削宽度等。

通过合理选择刀具和切削参数,可以提高加工效率和质量。

3. 运用优化算法进行刀具路径规划刀具路径规划对于CNC加工中的切削参数优化非常重要。

常规的刀具路径规划往往难以兼顾加工效率和表面质量。

因此,可以运用优化算法来进行刀具路径规划,以达到更好的加工效果。

优化算法可以通过模拟退火算法、遗传算法等方法来寻找最优的刀具路径,从而优化切削参数。

4. 考虑材料的热变形因素在CNC加工中,材料的热变形是不可避免的。

热变形会影响加工的精度和表面质量。

因此,需要在优化切削参数时考虑材料的热变形因素。

可以通过控制切削速度、进给速度、冷却方式等来减小材料的热变形,从而提高加工质量。

5. 运用仿真技术进行切削参数优化在进行切削参数优化时,可以运用仿真技术进行模拟和验证。

通过建立合适的加工模型,并设置切削参数进行仿真,可以直观地观察加工效果,找到最佳的切削参数。

同时,还可以借助仿真技术对不同切削参数下的加工质量进行评估,从而优化切削参数的选择。

6. 结合实际经验进行切削参数优化尽管优化算法和仿真技术可以提供切削参数的优化方向,但实际经验也是不可或缺的。

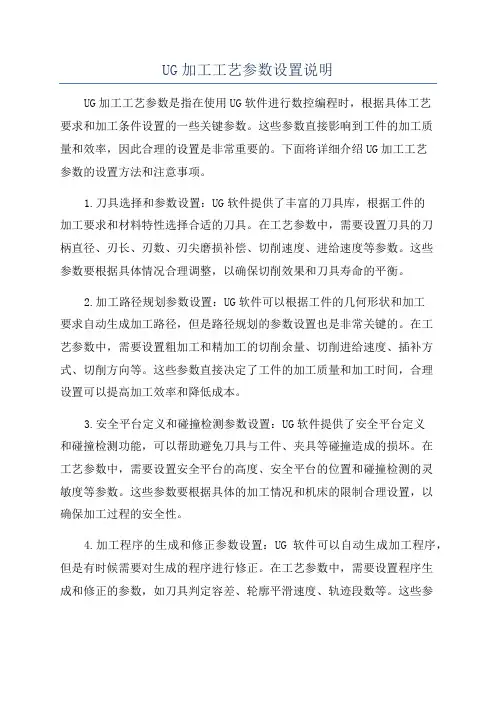

UG加工工艺参数设置说明

UG加工工艺参数设置说明

UG加工工艺参数设置说明UG加工工艺参数是指在使用UG软件进行数控编程时,根据具体工艺要求和加工条件设置的一些关键参数。

这些参数直接影响到工件的加工质量和效率,因此合理的设置是非常重要的。

下面将详细介绍UG加工工艺参数的设置方法和注意事项。

1.刀具选择和参数设置:UG软件提供了丰富的刀具库,根据工件的加工要求和材料特性选择合适的刀具。

在工艺参数中,需要设置刀具的刀柄直径、刃长、刃数、刃尖磨损补偿、切削速度、进给速度等参数。

这些参数要根据具体情况合理调整,以确保切削效果和刀具寿命的平衡。

2.加工路径规划参数设置:UG软件可以根据工件的几何形状和加工要求自动生成加工路径,但是路径规划的参数设置也是非常关键的。

在工艺参数中,需要设置粗加工和精加工的切削余量、切削进给速度、插补方式、切削方向等。

这些参数直接决定了工件的加工质量和加工时间,合理设置可以提高加工效率和降低成本。

3.安全平台定义和碰撞检测参数设置:UG软件提供了安全平台定义和碰撞检测功能,可以帮助避免刀具与工件、夹具等碰撞造成的损坏。

在工艺参数中,需要设置安全平台的高度、安全平台的位置和碰撞检测的灵敏度等参数。

这些参数要根据具体的加工情况和机床的限制合理设置,以确保加工过程的安全性。

4.加工程序的生成和修正参数设置:UG软件可以自动生成加工程序,但是有时候需要对生成的程序进行修正。

在工艺参数中,需要设置程序生成和修正的参数,如刀具判定容差、轮廓平滑速度、轨迹段数等。

这些参数的设置要根据具体情况进行调整,以确保所生成的程序符合加工要求并且能够在机床上正确执行。

5.模拟和验证参数设置:UG软件可以进行加工路径的模拟和验证,以帮助排除可能的错误和问题。

在工艺参数中,需要设置模拟和验证的参数,如刀具轨迹的显示精度、刀具检测的方式等。

这些参数的设置要根据具体情况进行调整,以确保模拟和验证的结果准确可靠。

需要注意的是,UG加工工艺参数的设置要充分考虑工件的几何形状、材料特性、加工方式、机床的性能和限制等因素。

怎样在UG软件中设置数控加工编程的切削参数

怎样在UG软件中设置数控加工编程的切削参数
方 式 。
关 键 词 :数 控 加 工


数 控 编 程 中参 数 的确 定
省去 参 数设 置 的过 程 。但 此 时 , 易 出现参 数 雷 同 的现 象 ,无 法做 到 对于 实 际情 况 的微 调 ,过于 死 板 。 综 合 以上情 况 ,在 当 前普 遍 使 用C A M 软 件 进 行数 控 编 程 的 情况 下 ,主 要 有 以 下两 个 难 题 : 一是 软 件 功 能 强大 ,切 削 方式多样,如何快速根据用户特定需要进行选 择、设定 ; 二 是 刀 具 种 类 繁 多 ,针 对 不 同 的 刀具 、切 削材 料 有 不 同 的 切 削 量 和 走 刀 参 数 ,如 何 针 对 这 些 经 验 参 数进 行 归 纳 、管 理 ,方 便 重 复利 用 。

艺 参 数 生 成 刀 路 轨迹 , 再 生 成 数 控 指 令 ,指 挥 数 控 机 床 按 程 序 进 行 加 工 。 由 于 加 工 过 程 是 自动 的 , 因此 加 工 中 的 所 有 参 数 都 要 预 先 设置 好 。 数控 加 工 中 对 工 艺 问题 处 理 的好 坏 ,将 直 接 影 响 数 控 加 工 的 质 量 和 效 率 ,严 重 时还 会 对 数 控机床造成损坏 。为此,要求数控程序编程员首先应该对 数控 加 工 工 艺有 深 入 的了解 。 数 控 铣 削 中 加 工 参 数 的 定 义 原 则 是 : 根 据 机 床 的 刚 性、 具 材 料 、 工件 材 料 、 工 件 的结 构 特 点 、加 工 工 艺 等
C a s E s I 案例
怎样在U G 软件 中设置数控加工编程的切削参数
文/ 樊 学 刚
摘 Nx 6 软 件 用 户 定义切 削参 要 :本 文 指 出 了切 削参数 在 数控 加 工 中的 重要作 用 , 列举 了 当前 的使 用 方 法 ,通 过 对UG 切 削参数 库 选择 方 式

UG加工各参数详解(UG公司内部解释)

UG加工各参数详解(UG公司内部解释)

摆线切削是一种切削模式,此模式采用回环控制嵌入的刀具。

当需要限制过大的步距以防止刀具在完全嵌入切口时折断,且需要避免过量切削材料时,需使用此功能。

在进刀过程中的岛和部件之间、形成锐角的内拐角以及窄区域中,几乎总是会得到内嵌区域。

摆线切削可消除这些区域。

刀以小的回环切削模式来加工材料。

也就是说,刀在以回环切削模式移动的同时,也在旋转。

向外摆线切削是首选模式,它将圆形回环和流畅的跟随移动有效地组合在一起。

下面的示例对向外摆线切削进行了说明。

请注意回环切削模式。

将这种模式与常规切削方法进行比较,在后一种情况下,刀以直线刀轨向前移动,其各个侧面都被材料包围。

摆线切削模式向外摆线切削摆线切削的切削方向设置为向外,这种切削模式适合进行高速粗加工。

这种模式包括摆线铣削、拐角倒圆和其他拐角及嵌入区域处理,以确保达到指定的步距。

它是跟随部件和向内摆线切削模式的组合,可用于型腔铣、平面铣和面铣削操作。

向外摆线切削:•通过引入摆线刀轨,防止刀具开槽或超出指定的步距限制。

•对尖角倒圆,使其成为圆滑的转角。

•通常从远离部件壁处开始,向部件壁方向行进。

•仅在必要时才引入摆线切削。

•提供可变摆线宽度,以便加工槽和尖角。

您指定一个最小宽度,软件根据需要逐步减小实际摆线宽度以避免过切。

注意:最小摆线宽度值必须大于0。

•在典型的腔体加工例程中,刀具首次进入封闭型腔或沟槽时,就被完全嵌入进去了。

刀具在拐角处承受的载荷也将超出预期的。

金属切削率的峰值会导致刀具过早损坏。

这迫使机械师减小加工参数,进而导致生产力丧失。

恒定的金属切削率是高效加工的一个非常重要的准则。

经过优化的摆线刀轨可确保在整个刀轨中保持预期的金属切削率。

1. 选择型腔铣、平面铣或面铣削操作中主要参数页面上的摆线作为切削方法。

2. 接受默认参数,生成刀轨并检查结果。

3. 如有必要,可进行小的调整。

o在操作对话框中可调整步距值。

o调整摆线宽度、最小摆线宽度、步距限制%和摆线向前步长值(从切削参数对话框)。

UG加工工艺参数设置说明

UG加工工艺参数设置说明

1、切削用量切削用量即切削加工过程中所采用的切削速度、切削深度和进给量等工艺参数,如图1所示。

切削速度表示工件被切削表面与刀刃之间的相对运动速度;切削深度表示在垂直于切削速度与进给方向所组成的平面内测量的车刀与工件的接触量;进给量有3种表示方法:①每分钟进给量。

表示每分钟内工件与刀具之间的相对位移量。

②每转或每行程进给量。

表示每转或每次往复行程中工件与刀具间沿进给方向的相对位移量。

③每齿进给量。

表示多齿刀具相邻两齿与工件接触的时间间隔内,工件与刀具的相对位移量。

图1切削用量参数正确选择切削用量对于保证加工质量、提高加工效率和降低生产成本具有重要意义。

所谓“合理的”切削用量是指充分利用刀具切削性能和机床动力性能(功率、扭矩),在保证质量的前提下,获得高的生产率和低的加工成本的切削用量。

制定切削用量时,应该考虑的要素有如下几点:(1)切削加工生产率。

在切削加工中,金属切除率与切削用量三要素(切削深度、进给量、切削速度)均保持线性关系,即其中任一参数增大一倍,都可使生产率提高一倍,然而由于刀具寿命的制约,当任一参数增大时,其他两参数必须减小。

因此,在制定切削用量时,三要素获得最佳组合时的高生产率才是合理的。

(2)刀具寿命。

切削用量三要素对刀具寿命影响的大小,按顺序为切削速度、进给量、切削深度。

因此,从保证合理的刀具寿命出发,在确定切削用量时,首先应采用尽可能大的背吃刀量,然后再选用大的进给量,最后求出切削速度。

(3)加工表面粗糙度。

精加工时,增大进给量将增大加工表面粗糙度值。

因此,它是精加工时抑制生产率提高的主要因素。

除此之外,还要考虑刀具和工件的材料、机床功率、机床、机床夹具、工件和刀具系统的刚度以及断屑、排屑条件等。

切削用量的制定一般有着固定的程序,其制定步骤如图2所示。

图2切削用量制定步骤在实际生产加工中,为了提高生产效率,会尽可能提高切削用量。

一般提高切削用量的途径有:采用切削性能更好的新型刀具材料;在保证工件机械性能的前提下,改善工件材料加工性;改善冷却润滑条件;改进刀具结构,提高刀具制造质量。

ug切削参数

ug切削参数

ug切削参数UG切削参数是指在UG软件中进行切削加工时所需要设置的一系列参数。

这些参数的设置直接影响着切削加工的效果和加工质量。

本文将从刀具半径、切削速度、进给速度、切削深度以及冷却液等五个方面介绍UG切削参数的相关知识。

1. 刀具半径刀具半径是指刀具切削部分的半径大小。

在进行切削加工时,刀具半径的选择会直接影响加工表面的粗糙度和加工效率。

一般来说,刀具半径越小,加工表面越光滑,但加工速度会变慢;刀具半径越大,加工速度会增加,但加工表面的粗糙度也会增加。

2. 切削速度切削速度是指刀具在进行切削加工时的线速度。

切削速度的选择应根据被加工材料的硬度和刀具的材质来确定。

一般来说,切削速度越高,加工效率越高,但刀具的磨损也会增加;切削速度越低,刀具的磨损会减少,但加工效率会降低。

3. 进给速度进给速度是指刀具在进行切削加工时的进给速率。

进给速度的选择应综合考虑加工表面的光洁度和加工效率。

一般来说,进给速度越高,加工效率越高,但加工表面的光洁度会降低;进给速度越低,加工表面的光洁度会提高,但加工效率会降低。

4. 切削深度切削深度是指刀具在进行切削加工时的每次进给深度。

切削深度的选择应根据被加工材料的硬度和刀具的强度来确定。

一般来说,切削深度越大,加工效率越高,但刀具的磨损也会增加;切削深度越小,刀具的磨损会减少,但加工效率会降低。

5. 冷却液冷却液是指在切削加工过程中用于冷却刀具和被加工材料的液体。

冷却液的选择应根据被加工材料的特性和加工环境来确定。

冷却液的使用可以有效地降低加工温度,减少刀具的磨损,并提高加工质量。

UG切削参数的合理设置对于保证切削加工的质量和效率至关重要。

通过合理选择刀具半径、切削速度、进给速度、切削深度以及冷却液等参数,可以最大限度地提高切削加工的效果和质量。

同时,还需要根据具体的加工需求和材料特性进行调整和优化,以达到最佳的加工效果。

UG编程技巧如何优化CNC加工切削参数

UG编程技巧如何优化CNC加工切削参数

UG编程技巧如何优化CNC加工切削参数CNC加工在现代制造业中起着至关重要的作用。

而要实现高效、高质量的CNC加工,优化切削参数是至关重要的一步。

在UG编程中,通过巧妙地调整切削参数,可以提高加工效率、降低成本,并保证零件质量和加工表面的精度。

本文将从几个方面介绍UG编程技巧如何优化CNC加工切削参数。

一、合理选择切削工具材料和几何形状选择合适的切削工具材料和几何形状是优化CNC加工切削参数的基础。

不同的工件材料和加工方式需要选择不同的切削工具材料。

例如,对于高硬度的工件材料,可以选择钨钢刀片,而对于高速加工,可以选择碳化硅刀片。

此外,切削工具的几何形状也会影响加工效果。

合理选择刀具的前角、后角、刃倾角等参数,可以减小切削力,提高切削效率,减少切削温度。

二、合理设置进给速度和切削深度进给速度和切削深度是影响CNC加工效率和加工精度的重要参数。

在UG编程中,需要根据具体的工件和加工要求来设置进给速度和切削深度。

进给速度过大会导致刀具磨损加剧,影响加工表面质量;而进给速度过小则会降低加工效率。

同样,切削深度过大会导致刀具受力过大,容易断刀或产生振动;而切削深度过小则会增加加工时间。

三、合理选择切削路径和刀具轨迹选择合适的切削路径和刀具轨迹对于优化CNC加工切削参数至关重要。

在UG编程中,可以使用不同的切削路径和刀具轨迹来实现不同的加工效果。

例如,对于平面加工,可以选择直线切削路径;对于曲面加工,可以选择等曲率切削路径。

此外,合理选择刀具轨迹的方式,如螺旋插补、直线插补等,也可以减少加工过程中的切削力、振动和噪声。

四、合理设置冷却液参数冷却液在CNC加工中起着冷却、润滑和清洁的作用。

合理设置冷却液的参数可以降低切削温度,减少刀具磨损,提高加工质量。

在UG 编程中,可以调整冷却液的喷射位置、喷射角度、喷射压力等参数,以适应不同加工情况。

此外,冷却液的种类和浓度也需要根据加工材料和切削工况进行选择。

五、合理设置切削参数补偿切削参数补偿是UG编程中的一个重要环节。

UG编程在CNC加工中的高速切削策略生成技巧

UG编程在CNC加工中的高速切削策略生成技巧

UG编程在CNC加工中的高速切削策略生成技巧CNC(计算机数控)加工技术广泛应用于各个领域,为实现高效、精确的切削加工提供了强有力的支持。

UG编程作为一种常用的CNC编程软件,具备快速生成高速切削策略的能力,本文将介绍UG编程中的一些技巧,帮助读者提高加工效率和加工质量。

一、合理设置切削过程参数在UG编程中,合理设置切削过程参数对于生成高速切削策略至关重要。

首先,需要根据所加工工件的材料特性选择合适的切削速度和进给速度。

切削速度过高可能导致刀具磨损加剧,而切削速度过低则会影响加工效率。

进给速度的选择需要综合考虑切削性能和加工表面质量的要求。

此外,还需要合理选择切削深度和切削宽度,以确保切削中的切屑量适中,避免切削温度过高。

二、使用适当的刀具和刀具路径选择适当的刀具和刀具路径对于实现高速切削至关重要。

在UG编程中,可以根据加工要求选择不同类型的刀具,包括立铣刀、球头铣刀等。

刀具的选择需要结合工件的材料、形状等因素进行综合考虑。

同时,还应合理优化刀具路径,避免出现回切或者多次进退切的情况,以提高加工效率和加工质量。

三、利用切削仿真工具进行优化UG编程提供了强大的切削仿真工具,可以对切削过程进行全面的仿真分析。

通过切削仿真,可以确保切削过程的安全性,避免碰撞、刀具破损等问题的发生。

同时,还可以通过仿真工具对切削策略进行优化,寻找切削效率更高的方式。

在切削仿真过程中,还可以通过调整加工参数、刀具路径等来优化整个加工过程,以提高加工效率和加工质量。

四、运用UG编程中的自动化功能UG编程中提供了许多自动化功能,可以帮助我们快速生成高速切削策略。

其中,可以利用UG编程中的自动编程功能,通过预设好的模板和参数,自动生成切削路径。

同时,还可以利用UG编程中的自动优化功能,根据切削仿真结果,自动调整切削参数和刀具路径,达到最佳的加工效果。

这些自动化功能的运用,可以大大减少编程的时间和工作量,提高编程的效率。

五、不断学习和实践,提高编程技巧UG编程作为一种复杂的CNC编程软件,需要不断学习和实践,提高编程技巧。

UG编程中的加工参数设置与优化

UG编程中的加工参数设置与优化

UG编程中的加工参数设置与优化UG软件是一种广泛应用于数控机床加工中的先进编程软件,它具备丰富的功能和灵活的编程方式,对于加工参数的设置与优化具有重要作用。

本文将探讨UG编程中的加工参数设置与优化的方法与技巧。

一、加工参数的设置在进行数控机床编程时,合理的加工参数设置是保证加工质量和效率的关键。

下面列举了几个常用的加工参数及其设置方法:1. 切削速度:切削速度是指加工过程中切削刀具与工件接触表面的相对速度。

合理的切削速度可以保证加工质量和减少切削刀具的磨损。

在UG编程中,可以通过指定切削速度的方式来设置该参数。

2. 进给速度:进给速度是指加工过程中切削刀具在单位时间内沿工件表面移动的距离。

合理的进给速度可以保证加工效率和加工质量。

在UG编程中,可以通过指定进给速度的方式来设置该参数。

3. 切削深度:切削深度是指切削刀具每次进给所切削的工件表面深度。

合理的切削深度可以保证加工效率和避免切削刀具断裂。

在UG编程中,可以通过指定切削深度的方式来设置该参数。

4. 切削方式:切削方式是指在加工过程中切削刀具与工件的相对运动方式。

常见的切削方式有顺铣、逆铣、锯齿铣等。

在UG编程中,可以通过选择不同的切削方式来设置该参数。

二、加工参数的优化除了合理的设置加工参数,进一步优化加工参数也可以提高加工质量和效率。

下面介绍几种常见的加工参数优化方法:1. 刀具选型优化:刀具选型是指选择合适的刀具进行加工。

不同的工件材料和加工方式对切削刀具的要求不同,因此选取合适的刀具对于提高加工质量和效率至关重要。

在UG编程中,可以通过刀具库或者自定义刀具参数的方式进行刀具选型优化。

2. 进给速度优化:进给速度的优化可以提高加工效率和减少加工成本。

合理的进给速度需要考虑到工件材料、刀具材料和刀具结构等因素。

在UG编程中,可以通过加工试件或者模拟加工的方式进行进给速度的优化。

3. 切削速度优化:切削速度的优化可以提高加工质量和延长切削刀具的使用寿命。

ug自适应参数

ug自适应参数

ug自适应参数UG自适应参数是指在UG软件中使用自适应切削技术时,调整切削参数的一种方法。

自适应切削技术是一种高效的加工方法,可以根据工件的形状和材料特性,在保持一定的切削质量的前提下,使切削时间和刀具磨损程度最小化。

UG软件中的自适应切削技术需要通过设置切削参数来实现。

这些参数包括刀具类型、刀具半径、切削速度、进给速度、切削深度等等。

在实际加工过程中,不同的工件和材料需要采用不同的参数设置,以达到最优的加工效果和效率。

UG自适应参数的调整是基于自适应切削算法进行实现的。

这种算法能够自动调整切削参数,以适应工件的表面形状和加工状况。

具体来说,该算法会实时测量刀具与工件的距离和刀具的切削力,然后根据这些数据调整切削参数,以达到最优的加工效果。

这种算法具有自主学习和适应能力,能够快速适应不同的加工环境和工件类型。

UG自适应参数的调整可以通过在UG软件中设置参数来实现。

在进行自适应切削加工时,可以通过修改切削参数来调整加工效果。

具体来说,可以通过调整刀具类型、刀具半径、切削速度、进给速度等参数,以达到最优的加工效果。

需要注意的是,在进行自适应切削加工时,需要仔细选择切削参数。

不当的参数设置可能会导致切削质量下降、刀具磨损加剧、加工时间增加等问题。

因此,在进行自适应切削加工时,需要根据具体的工件形状、材料特性和加工要求,选择合适的切削参数,以达到最优的加工效果和效率。

综上所述,UG自适应参数是为了实现自适应切削技术而设置的一种切削参数。

通过调整自适应参数,可以实现最优的加工效果和效率。

在进行自适应切削加工时,需要仔细选择切削参数,并保证参数的合理性和稳定性,以确保加工效果的高质量和稳定性。

怎样在UG软件中设置数控加工编程的切削参数

怎样在UG软件中设置数控加工编程的切削参数

案例C ASESOCCUPATION2013 07114怎样在UG软件中设置数控加工编程的切削参数文/樊学刚摘 要:本文指出了切削参数在数控加工中的重要作用,列举了当前的使用方法,通过对UG NX6软件用户定义切削参数的介绍,展示了一种安全、高效的加工参数选择方式。

关键词:数控加工 切削参数库 选择方式一、数控编程中参数的确定数控加工是指通过分析待加工零件的几何结构,使用软件提供工艺参数的设置界面,选择合适的工艺过程和工艺参数生成刀路轨迹,再生成数控指令,指挥数控机床按程序进行加工。

由于加工过程是自动的,因此加工中的所有参数都要预先设置好。

数控加工中对工艺问题处理的好坏,将直接影响数控加工的质量和效率,严重时还会对数控机床造成损坏。

为此,要求数控程序编程员首先应该对数控加工工艺有深入的了解。

数控銑削中加工参数的定义原则是:根据机床的刚性、刀具材料、工件材料、工件的结构特点、加工工艺等因素合理选用。

切削用量包括主轴转速、进给速度、切削深度和切削宽度等,在确定切削用量时要根据机床使用的规定和要求以及刀具的耐用度去选择和计算,当然也可以结合实践经验,采用类比法来确定。

其中,切削深度主要受机床、工件和刀具的刚度限制,在刚度允许的情况下,尽可能使切削深度等于零件的加工余量。

在选择切削用量时要保证刀具能安全、顺利地加工完一个零件。

下面以UGS公司的CAD/CAM软件NX6为例,论述一般情况下应如何定义这些加工参数。

1.刀具选择粗加工刀具选择以在最短时间内切除尽可能多的材料为目标,故选择直径20mm的端面铣刀。

2.刀具切削宽度(步距)和切深(每层走刀量)定义系统默认设置步距为刀具直径的50%,切深为6mm。

根据机床刚性、刀具、被切削零件材料进行选择。

高速銑削机床一般适合于小切深,高进给率的加工状态,因此这里定义切削深度为1mm,切削材料为T10钢,使用刀具为硬质合金刀具,选择切削步距为刀具直径的80%,即16mm。

UG切削全参数设置

UG切削全参数设置

每次进/退 刀到这个平 安平面
每次进/退 刀直接到下 一个切削层
2. 自动
1. 自动是用来定义刀具自动进/退刀方式的。
.
z.
-
〔1〕 倾斜类型 倾斜类型进刀只发生在系统没有找到开阔区域和加工槽腔的情况下,它是设置刀具
切入工件时的进刀方式,倾斜类型一共包括以下三种: ① 沿直线。指定刀具沿斜直线进刀。 ② 沿外形。不管零件形状如何,沿所有轨迹的切削路径进展倾斜进刀。 ③ 螺旋的。按照螺旋倾斜进刀。
〔1〕
插入切削*围。通过鼠标点击可以添加多个切削*围。
〔2〕
编辑当前*围。通过鼠标点击可以编辑切削*围的位置。
注意:最顶层与最底层之间如果有台阶面必须指定为一个切削层,否则留余量的时 候这个台阶面上的余量将不等于所设定的余量。
.
z.
-
5 进刀/退刀
1. 方法
1. 方法 方法是用来设置进/退刀参数的。它定义了刀具进/退刀距离和方向以及刀具运动的传
4
21
41
15 52
13
1 6
1
41 6
1
1
1
1
层优先
深度优先
3. 切削方向的设置
(1) 顺铣切削。顺铣是指刀具旋转时产生的切线方向与工件的进给方向一样。
(2) 逆铣切削。逆铣是指刀具旋转时产生的切线方向与工件的进给方向相反。
(3) 向外。向外是指刀具从里面下刀向外面切削。
(4) 向内。向内是指刀具从外面下刀往里面切削。
.
z.
-
4 切削层
1. 切削层 切削层:定义刀具每一刀的下刀深度值。型腔铣可以将总切削深度划分成多个切削*
围,同一个*围内的切削层的深度一样。不同*围内的切削层的深度可以不同。

UG编程技巧如何优化CNC加工中的切削力控制

UG编程技巧如何优化CNC加工中的切削力控制

UG编程技巧如何优化CNC加工中的切削力控制在UG编程中,优化CNC加工中的切削力控制是一个关键技巧,可以提高加工效率、降低切削损耗,并确保加工质量。

本文将探讨几种优化CNC加工中切削力控制的方法和技巧。

一、合理选择刀具针对不同材料和加工工艺,选择合适的刀具是优化切削力控制的重要一步。

首先要考虑刀具的材质和涂层,以确保其具有足够的硬度和耐磨性,同时降低切削阻力和摩擦力。

其次要考虑刀具的结构和几何形状,如刀具的刃角,刃口半径等。

合理的刀具几何形状可以降低切削力和振动,提高加工效率。

二、正确设置切削参数在编程中,正确设置切削参数也是优化切削力控制的关键之一。

切削参数包括进给速度、主轴转速、切削深度和进给量等。

合理设置这些参数可以控制切削力的大小和方向。

要根据具体的加工要求和材料性质来选择合适的切削参数。

同时,要避免过高的切削速度和过大的进给量,以防止切削力过大,导致刀具磨损和工件变形。

三、采用合理的切削路径在编程过程中,选择合理的切削路径也是优化切削力控制的一种方法。

切削路径应尽量避免过多的切削轴向转向,以减小切削力的变化。

同时,要注意工件的固定和夹持方式,确保工件的刚度和稳定性,减少振动和损耗。

四、优化切削力仿真分析UG编程软件提供了强大的仿真分析功能,可以帮助我们预测和优化切削力。

通过对加工过程进行力分析和力曲线图的观察,可以判断切削力的大小和分布情况。

根据分析结果,可以调整加工参数、刀具选择和切削路径,以达到优化切削力控制的目的。

五、采用切削力控制技术在现代数控机床中,还有一些先进的切削力控制技术可以应用。

例如,切削力传感器可以实时监测切削力的变化,并通过反馈控制系统调整切削参数,以保持切削力的稳定。

先进的CNC系统还可以根据加工条件和材料性质,自动调整切削参数,实现智能化的切削力控制。

总结起来,UG编程技巧如何优化CNC加工中的切削力控制是一个值得关注的问题。

通过合理选择刀具,正确设置切削参数,采用合理的切削路径,进行切削力仿真分析和应用切削力控制技术,可以有效地优化CNC加工中的切削力控制,提高加工效率和工件质量。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

行线性刀轨,因此回程是快速横越运动。
Zig 基本能够维持单纯顺铣或逆铣。
3.
跟随周边
跟随周边切削:产生一系列同心
封闭的环行刀轨,这些刀轨的形状是通过
偏移切削区的外轮廓获得的。
跟随周边的刀轨是连续切削的刀轨,
且基本能够维持单纯的逆铣或顺铣,因此
既有较高的切削效率也能维持切削稳定和
加质量。
4.
跟随工件
顺铣
逆铣
向外 4. 切削角
切削角指刀具切削轨迹和坐标系 X 轴的夹角。如下图所示
向内
5. 岛清根 岛清根指在加工有岛屿的工件时,在最后一刀沿着岛屿走一刀,以完全去除余量。
6. 清壁 清壁是指加工零件是否对工件进行清壁加工。 (1) 无。不设置清壁加工。 (2) 在起点。在粗加工之前先沿着零件侧壁进行清壁加工。 (3) 在终点。在粗加工之后在沿着零件侧壁进行清壁加工。 (4) 自动。自动判断是否需要进行清壁加工。
削区域的形状,该切削区域使用的切削方式等因素的影响,即切削区域起点并不是精确 地定位在用户指定的点上,而是在切削区域起点的附近。所以,在指定切削区域起点的 位置时,只要指定大概位置即可。
当用户不设置切削区域起始点时,系统会自动为每一个切削区域选取一点,作为该 切削区域的切削区域起点。
如下面两个图所示: (1) 切削区域起设置在左下方,刀具轨迹并不是准确的从该点开始进刀切削零件, 而是从该点附近开始进刀。 (2) 没有设置切削区域起,刀具轨迹就根据系统自动计算选取一个进刀点切削零 件。
水平
(2)竖直距离 竖直距离是指从毛坯面
或者前加工表面到零件面的 竖直方向的距离。竖直距离同 时也指定刀具在切削平面上 的这个距离内将停止接近移 动,并开始进刀移动。
竖直
3. 传送方式 传送方式是指刀具从一个切削区域转移到另一个切削区域时刀具先退到指定的平面后
再水平移动到下一个切削区域的进刀点位。常用的有下面两种方式。
切削区域起点是指刀具切削加工零件时的起始点。它对切削区域开始切削点的位置 和进给方向都有影响。
如下面两个图比较: (1) 切削区域起设置在下方,刀具轨迹就从下方开始进刀切削零件。 (2) 切削区域起设置在左方,刀具轨迹就从左方开始进刀切削零件。
2. 切削区域起点的确定 系统在确定切削区域起点时,除了受到指定的切削区域起点的影响外,还要受到切
(1)
插入切削范围。通过鼠标点击可以添加多个切削范围。
(2)
编辑当前范围。通过鼠标点击可以编辑切削范围的位置。
注意:最顶层与最底层之间如果有台阶面必须指定为一个切削层,否则留余量的时 候这个台阶面上的余量将不等于所设定的余量。
5 进刀/退刀
1. 方法
1. 方法 方法是用来设置进/退刀参数的。它定义了刀具进/退刀距离和方向以及刀具运动的传送
7角
1. 凸角 (1)增加圆弧。选择该下拉选项,指定当刀具铣削过程中遇到凸角时,以圆弧过度
进行切削加工,其中圆弧的圆心为凸角的顶端,半径为刀具直径。 (2)扩展 切线。选择该下拉选项,指定当刀具铣削过程中遇到凸角时,沿刀具轨迹
的切线方向过渡进行切削加工。
增加圆弧
扩展 切线
2. 圆角
圆角选项用来决定在拐角处是否添加圆角进行铣削。
每次进/退 刀到这个安 全平面
每次进/退 刀直接到下 一个切削层
2. 自动
1. 自动是用来定义刀具自动进/退刀方式的。
(1) 倾斜类型 倾斜类型进刀只发生在系统没有找到开阔区域和加工槽腔的情况下,它是设置刀具
切入工件时的进刀方式,倾斜类型一共包括以下三种: 1 沿直线。指定刀具沿斜直线进刀。 2 沿外形。不管零件形状如何,沿所有轨迹的切削路径进行倾斜进刀。 3 螺旋的。按照螺旋倾斜进刀。
2. 切削顺序的设置 (1)层优先。选择该下拉选项,指定刀具在切削零件时,切削完工件上所以区域的
同一高度的切削层之后再进入下一层的切削。 如下图所示。 (2)深度优先。选择该下拉选项,指定刀具在切削零件时,将一个切削区域的所以
层切削完毕再进入下一个切削区域进行切削。如下图所示。
1
1
2
31
4
21
41
(3) 毛坯余量 毛坯余量。系统在计算刀具轨迹的时候,
需要知道零件与毛坯的差异,从而产生刀具 轨迹以去除余量。设置了毛坯余量相当于把 毛坯放大(或缩小)了,系统就会产生更多 (或更少)的刀具轨迹以去除放大(或缩小) 了的毛坯。如右图:系统把原毛坯与毛坯余 量部分全部当做一个新的毛坯来计算刀具轨 迹。
(3) 主轴速度。根据表面速度和每齿进 给,由公式 n=1000*Vc(PI*D)系统自动计 算主轴转速。
式中 n 为主轴转速,Vc 为曲面速度, PI 为圆周率。D 为刀具直径。
2. 进给 该对话框用来指定各种切削进给运动
类型的进给速度及其单位。 关于各种切削进给运动类型,我们主要
介绍常用的两个进给类型。 (1) 进刀。设置进刀速度,即刀具切入
UG 编程常用参数解析
1 常用切削方式
1.
往复式切削
往复式切削:Zig-Zag 产生一系列
平行连续的线性往复式刀轨,因此切削效
率高。
这种切削方法顺铣和逆铣并存。改变
操作的顺铣和逆铣选项不影响其切削行
为。但是如果启用操作中的清壁,会影响
清壁刀轨的方向以维持清壁是纯粹的顺铣
和逆铣。
2.
单向切削
单向切削:Zig 产生一系列单向的平
精度越高,但可能会增加加工时间。 (1) 内公差
内公差。该选项用来指定刀具偏离工件 内的允许误差。
(2)外公差 外公差。该选项用来指定刀具偏离工件
外的允许误差。 内公差和外公差不能同时指定为 0。
2. 切削深度
1. 切削深度 切削深度参数对话框主要是设置刀具
每一刀的下刀深度值,也就是指 ap。如右图 所示。
径的百分比。它是系统默认的设置步进大小 的方式。当设置方式指定为“直径”时,“步 50% 进”选项的下方变为“百分比”选项。在“百 分比”选项右侧的文本框内输入数值,即可 指定步进大小为刀具有效直径的百分比。
3 控制点/点
在“控制点/点”中我们常需要设置的是切削区域起点。下面我们对切削区域起点做 简单介绍。 1. 切削区域起点
3. 切削层深度的设置。 不同的切削范围可以设置不同的切
削深度,也可设置相同的切削深度。如右 图所示。
切削层深度确定的原则:越陡峭的面 允许越大的切削层深度(当然还要考虑切 削条件的限制),越接近水平的切削层深 度应越小。目的是保证加工后残余材料高 度均匀一致,以满足精加工的需要。
3. 切削范围的调整。
15 52
13
16
1 46
1
1
1
层优先
深度优先
3. 切削方向的设置
(1) 顺铣切削。顺铣是指刀具旋转时产生的切线方向与工件的进给方向相同。
(2) 逆铣切削。逆铣是指刀具旋转时产生的切线方向与工件的进给方向相反。
(3) 向外。向外是指刀具从里面下刀向外面切削。
(4) 向内。向内是指刀具从外面下刀往里面切削。
跟随工件切削:产生一系列由零件外
轮廓和内部岛屿形状共同决定的刀轨。
5.
配置文件
配置文件切削:产生单一或指定数
量的绕切削区轮廓的刀轨。主要是实现对
侧面轮廓的精加工。
2 步距
1. 恒定的 恒定的:设置步进大小为定值,即相邻
两刀具轨迹之间的距离不变。.
5
2. 残余波峰高度 残余波峰高度:就是相邻刀痕之间的残
4 切削层
1. 切削层 切削层:定义刀具每一刀的下刀深度值。型腔铣可以将总切削深度划分成多个切削
范围,同一个范围内的切削层的深度相同。不同范围内的切削层的深度可以不同。
2. 默认范围 默认范围是指系统在零件几何体和
毛坯几何体的最高点和最低点之间确定 总切削深度,并当作一个范围。用平面符 号表示切削层,在两个大平面符号之间构 成一个范围,大平面符号表示一个范围的 顶和底,小平面符号表示范围的切削层。
倾斜类型中的角度值在“斜角”选项中设置。



(2) 自动类型
自动进退刀类型有如下 2 种:
① 圆的,指刀具进/退刀为圆弧式,圆弧半径大小可以在“圆弧半径”选项中设置。
② 线性,指刀具进/退刀为直线式, 需要注意的是,“圆的”进/退刀不会发生在 Zig—Zag 或其他平行线刀具路径上。
(3)圆弧半径 圆弧半径设置圆弧进/退刀的半径大小。只有自动类型为“圆的”才有效。
(4) 激活区间 激活区间是指刀具进/退刀的范围,即刀具进\退刀时与部件周壁的距离。此时,步距
移动转变成类似的进刀运动。







间 1
3
(5) 重叠距离 重叠距离是指进刀点和退刀点之间的重叠距离。在自动进刀和退到的地方,有了重
叠距离将确保该处完全切削干净,且没有进刀痕迹。








方式。如下图所示
安全距离
进刀设置
退刀设置
2. 安全距离 安全距离是指当刀具转移到新的切削位置或者当刀具进刀到规定的深度时,刀具离工
件表面的距离。它包含了水平距离、竖直距离和最小安全距离。下图很好说明了安全距离 选项的定义。
(1)水平距离 水平距离是指刀具在移
动并趋近工件周壁的最大距 离,它是围绕工件侧面的一个 安全带。是刀具沿水平方向移 动接近工件侧面时,由接近速 度转为进刀速度的位置。水平 安全距离将刀具半径考虑进 去,应当输入一个大于或等于 零的值。
(1) 无。不设置圆角功能。
(2) 全部刀路。指定当刀具铣削过程中遇到拐角时,对工件所有拐角添加圆角。
8 进给率
