罗斯蒙特2700 1700质量流量计中文手册

罗斯蒙特质量流量计中文手册

1. 检查 HART轮询地址 2. 退出毫安输出调整 3. 退出输出回路测试 4. 检查是否已经通过数字通讯将输出进行固定
A102 驱动超出量程 A103 可能丢失数据
1. 驱动增益过大 2. 检查传感器线圈 1. 重新给流量计上点 2. 颤抖看整个当前组态以确定丢失哪个数据 . 对丢失的数决或数据不正确的设置进行组态
零 A14 变送器故障 A15 数据可能丢失 A16 LINE RTD 温度超范围
A17 CASE RTD 超范围
1.如果变送器在调零时出现报警 ,确保无流量通过传感器 ,然后重试 . 2. 重新给流量计上电然后重试 . 确保无流量通过传感器 ,然后重试 . 重新给流量计上电 ,然后重试 . 确保无流量通过传感器 ,然后重试 . 重新给流量计上电 ,然后重试 . 减小或消除机电噪声源 ,然后重新标定或调零 .噪声源有 :机械泵 ,传感器上的管道压力 ,电气干扰 ,附近机械的振动效应重新给流量计上电 .请于高准公司联系重新流量计上电 .执行传感器线圈和电阻测试 .请于高准公司联系 1.检查测试点 2. 检查传感器线圈 3.检查传感器接线 . 4. 确认合适的传感器类型 1.检查测试点 2. 检查传感器线圈 3.检查传感器接线 . 4 请于高准公司联系
性化 . 5. 验证工作温度处于传感器和变送器的范围之内
6. 请于高准公司联
系
A5 输入超范围
A6 现场设备未特性化 A7 实时中断故障 A8 密度超出限定范围
1.检查测试点 2. 检查传感器线圈 . 3. 验证步骤 . 4. 验证 4 毫安和 20 毫安的值 . 5. 验证变送器组态中的标定系数 .
1.检查特性化 ,请特别检查 FCF 和 K1 值 . 2. 请于高准公司联系 1.重新给流量计上电 . 2 请于高准公司联系

17002700变送器安装手册

5.4 危险区域输出端接线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
操作手册
P/N 20002323, Rev. B 2005 年 8 月
高准 ® 1700 型和 2700 型变送器
安装手册
பைடு நூலகம்
©2005 高准公司。版权所有。 Micro Motion 是高准公司的注册商标。 Micro Motion 和 Emerson 标志是艾默生电气公司的商标。所有其它商标均为各自公司之资产。
2.8 转动显示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
第3章
变送器和传感器间的布线. . . . . . . . . . . . . . . . . 19
目录
第1章
在您开始前. . . . . . . . . . . . . . . . . . . . . . . . 1
1.1 概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 1.2 安全性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 1.3 流量计的组件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 1.4 变送器类型、安装类型和输出选项板. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 1.5 本手册中使用的缩写符 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 1.6 变送器的安装程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 1.7 流量计的参考文献 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 1.8 高准公司客户服务 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

罗斯蒙特质量流量计说明及操作规范,罗斯蒙特质量流量计中国总代理

罗斯蒙特质量流量计中国总代理(网址:)，德莱美（北京）国际贸易有限公司中国总代理(网址:)罗斯蒙特质量流量计工作特性及原理，罗斯蒙特质量流量计中国总代理，罗斯蒙特质量流量计广泛应用于石化等领域，是当今世界上最先进的流量测量仪表之一，在我厂主要产品如乙烯、丙烯和主要原料轻烃等的测量中使用可靠，精度高达1.7‰，为我厂的能源、物料的流量测量提高了准确度，避免了不必要的损失，创造了可观的经济效益。

质量流量测量原理一台质量流量计的计量系统包括一台传感器和一台用于信号处理的变送器。

Rosemount质量流量计依据牛顿第二定律：力=质量×加速度（F=ma）如图1所示，当质量为m的质点以速度V在对P轴作角速度ω旋转的管道内移动时，质点受两个分量的加速度及其力：（1）法向加速度，即向心加速度αr，其量值等于2ωr，朝向P轴；（2）切向角速度αt，即科里奥利加速度，其值等于2ωV，方向与αr垂直。

由于复合运动，在质点的αt方向上作用着科里奥利力Fc=2ωVm，管道对质点作用着一个反向力-Fc=-2ωVm。

当密度为ρ的流体在旋转管道中以恒定速度V流动时，任何一段长度Δx的管道将受到一个切向科里奥利力ΔFc：ΔFc=2ωVρAΔx （1）式中，A—管道的流通截面积。

由于存在关系式：mq=ρV A所以：ΔFc =2ωqmΔx （2）因此，直接或间接测量在旋转管中流动流体的科里奥利力就可以测得质量流量。

传感器内是U型流量管（图2），在没有流体流经流量管时，流量管由安装在流量管端部的电磁驱动线圈驱动，其振幅小于1mm，频率约为80Hz，流体流入流量管时被强制接受流量管的上下垂直运动。

在流量管向上振动的半个周期内，流体反抗管子向上运动而对流量管施加一个向下的力；反之，流出流量管的流体对流量管施加一个向上的力以反抗管子向下运动而使其垂直动量减少。

这便导致流量管产生扭曲，在振动的另外半个周期，流量管向下振动，扭曲方向则相反，这一扭曲现象被称之为科里奥利(Coriolis)现象，即科氏力。

爱默生2700质量流量计操作指南

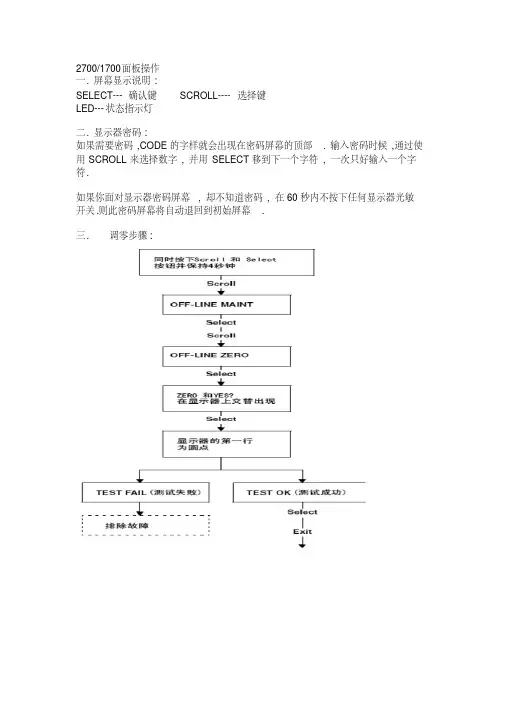

爱默生2700质量流量计操作指南2700/1700面板操作一. 屏幕显示说明:SELECT--- 确认键SCROLL---- 选择键LED---状态指示灯二. 显示器密码:如果需要密码,CODE的字样就会出现在密码屏幕的顶部. 输入密码时候,通过使用SCROLL来选择数字, 并用SELECT移到下一个字符, 一次只好输入一个字符.如果你面对显示器密码屏幕, 却不知道密码, 在60秒内不按下任何显示器光敏开关.则此密码屏幕将自动退回到初始屏幕.三. 调零步骤:四. 显示器回路测试:五. 显示器查看报警:LED指示灯状态及报警查看六. 管理累积量和库存量:七: 测量单位设置:SELECT+SCROLL 按4秒SEE ALARM [SCROLL] OFFLINE MAINTAIN [SELECT] [SCROLL]CONFIG [SELECT] MASS [SELECT]可以按SCROLL选择你要的单位选定后按SELECT按SCROLL直到出现EXIT体积单位和密度单位设置和上述步骤相同八量程设置(LRV URV)[SELECT+SCROLL] 按4秒SEE ALARM [SCROLL] OFFLINE MAINTAIN [SELECT] 继续按SCROLL直到出现MAO1 [SELECT] SRC MAO1 [SELECT]MFLOW [SELECT] SRC MAO1 [SCROLL] 4 MAO1 输入最小量程[SCROLL+SELECT]4 MAO1[SCROLL] 20 MAO1[SELECT] 输入最大量程[SELECT+SCROLL] 20 MAO1 [SCROLL]EXIT 按SELECT退出.其他量程设置和上述步骤相同.NOTE: SELECT+SCROLL 表示两个键同时按下九: 报警代码和解决办法。

爱默生2700质量流量计操作指南

爱默生2700质量流量计操作指南2700/1700面板操作一. 屏幕显示说明:SELECT--- 确认键SCROLL---- 选择键LED---状态指示灯二. 显示器密码:如果需要密码,CODE的字样就会出现在密码屏幕的顶部. 输入密码时候,通过使用SCROLL来选择数字, 并用SELECT移到下一个字符, 一次只好输入一个字符.如果你面对显示器密码屏幕, 却不知道密码, 在60秒内不按下任何显示器光敏开关.则此密码屏幕将自动退回到初始屏幕.三. 调零步骤:四.显示器回路测试:五. 显示器查看报警:LED指示灯状态及报警查看六. 管理累积量和库存量:七: 测量单位设置:SELECT+SCROLL 按4秒SEE ALARM[SCROLL]OFFLINE MAINTAIN[SELECT][SCROLL]CONFIG[SELECT]MASS[SELECT]可以按SCROLL选择你要的单位选定后按SELECT按SCROLL直到出现EXIT[SELECT]体积单位和密度单位设置和上述步骤相同八量程设置(LRV URV)[SELECT+SCROLL]按4秒SEE ALARM[SCROLL]OFFLINE MAINTAIN[SELECT]继续按SCROLL直到出现MAO1 [SELECT] SRC MAO1[SELECT]MFLOW [SELECT] SRC MAO1 [SCROLL]4 MAO1输入最小量程[SCROLL+SELECT]4 MAO1[SCROLL] 20 MAO1 [SELECT]输入最大量程[SELECT+SCROLL] 20 MAO1 [SCROLL]EXIT 按SELECT退出.其他量程设置和上述步骤相同.NOTE: SELECT+SCROLL 表示两个键同时按下内容可解决办法报警代码A1 核心处理器EEPROM检验A2 核心处理器RAM出错,A3 传感器故障 2.检查传感器线圈3检查传感器接线4.检查团状流5检查传感器管道A4 温度超范围A5 输入超范围 2.检查传感器线圈. 3.验证步骤. 4.验证4毫安和20毫安的值. 5.验证变送器组态中的标定系数.A6 现场设备未特性化 1.检查特性化,请特别检查FCF和K1值.A7 实时中断故障 1.重新给流量计上电. 2 请于高准公司联系A8 密度超出限定范围A9 现场设备预热,变送器正在初始化A10 零点标定失败 1.如果变送器在调零时出现报警,确保无流量通过传感器,然后重试. 2.重新给流量计上电然后重试.A11 标定校正过度,零点太低. 确保无流量通过传感器,然后重试. 重新给流量计上电,然后重试.A12 标定校正过度,零点太高. 确保无流量通过传感器,然后重试. 重新给流量计上电,然后重试.A13 干扰信号太大,无法自动调零减小或消除机电噪声源,然后重新标定或调零.噪声源有:机械泵,传感器上的管道压力,电气干扰,附近机械的振动效应A14 变送器故障A15 数据可能丢失A16 LINE RTD温度超范围A17 CASE RTD超范围 2.检查传感器线圈3.检查传感器接线. 4请于高准公司联系A18 1700/2700EPROM校验A19 1000/200RAN出错A20 没有输入标定系数检查特性化,特别始FCFA21 不能辨认传感器类型检查特性化,特别始K1A22 EEPROM组态数据被破坏A23 EEPROM累积值被破坏A24 EEPROM程序被破坏A25 核心处理器引导区损坏A26 传感器和变送器通讯故障A27 安全模式破坏1重量和测试安全标签已被破坏.报警可以被用户清除但是需要经授权的程序重新建立安全.请于高准公司联系.A28 变送器写入错误核心处理器写入失败A100 模拟输出1饱和A101 模拟输出1被强制A102 驱动超出量程A103 可能丢失数据A104 正在标定允许流量计完成标定A105 团状流A106 允许广播模式A107 出现电源复位A108 事件1被触发 1.提醒报警状态 2.如果你确信事件1是被误触发的,请检查事件1的设置A109 事件2被触发 1.提醒报警状态 2.如果你确信事件2是被误触发的,请检查事件1的设置A110 频率超范围A111 频率输出被强制退出频率回路测试A112 建议升级100/2000系列请于高准公司联系软件A113 模拟输出2饱和A114 模拟输出2强制A115 外部输入出错请确保外部设备是可以用的: 检查并确认设备运行检查并确认接线情况A116 API温度超出限制A117 API密度超出限制A118 离散输出1不变退出离散输出回路测试A119 离散输出2不变退出离散输出回路测试A120 突发数据故障检查并确认增强密度组态A121 推断警告检查并确认被测温度检查并确认被测密度检查并确认增强密度。

罗斯蒙特流量计参数设置流程

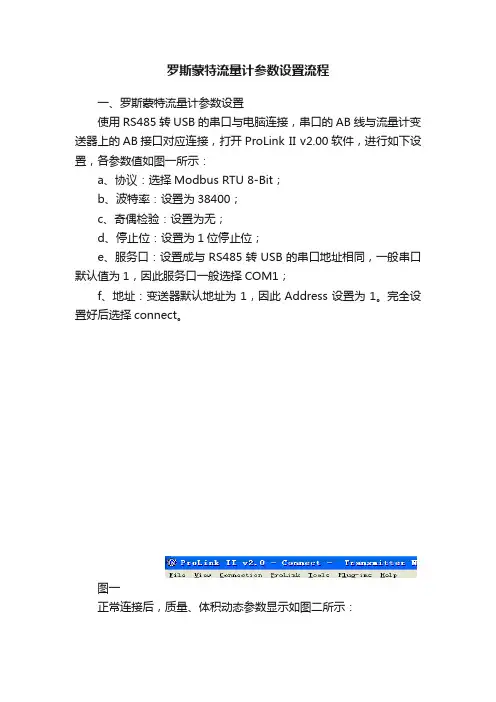

罗斯蒙特流量计参数设置流程一、罗斯蒙特流量计参数设置使用RS485转USB的串口与电脑连接，串口的AB线与流量计变送器上的AB接口对应连接，打开ProLink II v2.00软件，进行如下设置，各参数值如图一所示：a、协议：选择Modbus RTU 8-Bit；b、波特率：设置为38400；c、奇偶检验：设置为无；d、停止位：设置为1位停止位；e、服务口：设置成与RS485转USB的串口地址相同，一般串口默认值为1，因此服务口一般选择COM1；f、地址：变送器默认地址为1，因此Address设置为1。

完全设置好后选择connect。

图一正常连接后，质量、体积动态参数显示如图二所示：图二图三中第一项为“流量方向”，当机械安装时流量计严格按照标注方向正确安装时，此处选择正向（Forward），修改后点击应用（Apply），保存当前修改设置。

图三中第二项为“流量阻尼”，某些流量计会出现阻尼值不为零，此种情况下要求将阻尼值改为0，修改后点击应用（Apply），保存当前修改设置。

图三中第三项为“流量标定系数”，此标定系要求严格对照流量计传感器标签上标明的值输入，修改后点击应用（Apply），保存当前修改设置。

图三中第四项为“质量流量切除”，现在统一使用流量计默认值，不做修改。

图三中第五项为“流量流量单位”，要求质量流量单位修改为：kg/min，修改后点击应用（Apply），保存当前修改设置。

注：“流量”菜单项中仅修改上述四项。

图三图四中左边第一项为“密度单位”，要求密度单位修改为：kg/l，修改后点击应用（Apply），保存当前修改设置。

图四中右边第一项为“K1”，要求K1的具体修改值从与本台流量计配套的参数表中查询，对照参数表上的值进行修改后点击应用（Apply），保存当前修改设置。

图四中右边第二项为“K2”，要求K2的具体修改值从与本台流量计配套的参数表中查询，对照参数表上的值进行修改后点击应用（Apply），保存当前修改设置。

艾默生罗斯蒙特2700_1700质量流量计中文手册

曲為”歼心—一.屏幕显示说明：SELECT---确认键 LED---状态指示灯二.显示器密码：如果需要密码，CODE 的字样就会出现在密码屏幕的顶部.输入密码时候，通过使用SCROLL 来选择数字,并用SELECT 移到下一个字符,一次只好输入一个字符如果你面对显示器密码屏幕，却不知道密码，在60秒内不按下任何显示器光敏开关.则此密码屏幕将自动退回到初始屏幕• 三.调零步骤:~T~Sera 11★OFF-LINE M/VINTExit2700/1700面板操作SCROLL----选择键TEST c>K 51试威珈I ScroHI EST FAIL 门團或头M 咬；四.显示器回路测试:SQt MA01Sei FJAOiSeraiOFF-LINE MAINTOFF LINE SKIfiel DOiSei &024 mA12 mA20 mASe曲Scwll*L1 KHz iu KH7SelectIScroll Seleuc曲IM输出烟输岀数F回菇汎试或功国哄k<\捋饪启止访真ScrollExM曲為”呎…五•显示器查看报警：LED指示灯状态及报警查看(I)如累播讐菜单我禁止.左这和嗜况下.状态指示粹不再闪际报警按照报警队列中的优先级排列，要S6IU列中某指定报書：1. 同时按下Scroll和斛託t按钮.当屏專上出现“SEE ALARM”时,松ffftffl 卷阅图7T°2. 按Select按钮3. 如杲屏幕上交替岀现TCK ALL” Mr则按Scroll按钮4. 如果屏幕上岀a ^NO ALARM"，则到第6步’5. 技S GB II按钮查看队列中的每木报警“要了解显示話显示的梶醫代码的含义情参阅第011章节，竹KScrol I按钮直到層暮上出现“EXITS,7＜技Select按迅--- 端矗”呎... .... ..... ... ...六.管理累积量和库存量启动/苒止所有翼积價和庫存債茁SELECTI 如果有塞求.编入薩码SELECT诜行葩辦誼号定翱!值出班位SELECTI如果有雾求.谕入豁码RESET （g©--------- 1-------START （启动）STOP （停止）SELECT1SELECT1 START/YES?STOP/YES?侣动隹?）倨动/是?）SELECT1SELECTL Exrr （iE 出）EXIT （退出）SELECT SELECT曲為七：测量单位设置：SELECT+SCROLL 按4 秒► SEE ALARM -------------- ► [SCROLL] --------- ►OFFLINE MAINTAIN -------------- [SELECT] -------- ------- [SCROLL] ------------ > CONFIG --------- ► [SELECT] -------- MASS ---------------- [SELECT] -------------可以按SCROLL选择你要的单位-------- 选定后按SELECT ------------------按SCROLL 直到出现EXIT ------- ► [SELECT]体积单位和密度单位设置和上述步骤相同八量程设置(LRV URV)[SELECT+SCROLL]按4 秒——> SEE ALARM ---------- ► [SCROLL] --------- OFFLINE MAINTAIN --------------- k [SELECT] --------------- k继续按SCROLL 直到出现MAO1 ______ [SELECT] _______ SRC MAO1 * [SELECT]MFLOW [SELECT] -------------------- SRC MAO1 ------------- k [SCROLL] ------------- k4 MAO1 --------- ■输入最小量程---- ► [SCROLL+SELECT] --------- ► 4 MAO1► [SCROLL] ► 20 MAO1 [SELECT] ►输入最大量程[SELECT+SCROLL] > 20 MAO1 SCROLL]——EXIT ^按SELECT 退出.其他量程设置和上述步骤相同.NOTE: SELECT+SCROLL表示两个键同时按下----- 砖為"CT# ........ ......... ...... ............. 九：报警代码和解决办法。

罗斯蒙特质量流量计说明及操作规范,罗斯蒙特质量流量计中国总代理

罗斯蒙特质量流量计中国总代理(网址:)，德莱美（北京）国际贸易有限公司中国总代理(网址:)罗斯蒙特质量流量计工作特性及原理，罗斯蒙特质量流量计中国总代理，罗斯蒙特质量流量计广泛应用于石化等领域，是当今世界上最先进的流量测量仪表之一，在我厂主要产品如乙烯、丙烯和主要原料轻烃等的测量中使用可靠，精度高达1.7‰，为我厂的能源、物料的流量测量提高了准确度，避免了不必要的损失，创造了可观的经济效益。

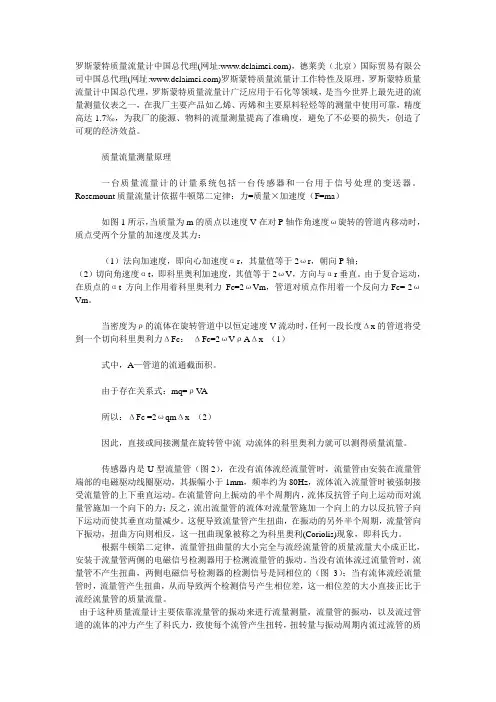

质量流量测量原理一台质量流量计的计量系统包括一台传感器和一台用于信号处理的变送器。

Rosemount质量流量计依据牛顿第二定律：力=质量×加速度（F=ma）如图1所示，当质量为m的质点以速度V在对P轴作角速度ω旋转的管道内移动时，质点受两个分量的加速度及其力：（1）法向加速度，即向心加速度αr，其量值等于2ωr，朝向P轴；（2）切向角速度αt，即科里奥利加速度，其值等于2ωV，方向与αr垂直。

由于复合运动，在质点的αt方向上作用着科里奥利力Fc=2ωVm，管道对质点作用着一个反向力-Fc=-2ωVm。

当密度为ρ的流体在旋转管道中以恒定速度V流动时，任何一段长度Δx的管道将受到一个切向科里奥利力ΔFc：ΔFc=2ωVρAΔx （1）式中，A—管道的流通截面积。

由于存在关系式：mq=ρV A所以：ΔFc =2ωqmΔx （2）因此，直接或间接测量在旋转管中流动流体的科里奥利力就可以测得质量流量。

传感器内是U型流量管（图2），在没有流体流经流量管时，流量管由安装在流量管端部的电磁驱动线圈驱动，其振幅小于1mm，频率约为80Hz，流体流入流量管时被强制接受流量管的上下垂直运动。

在流量管向上振动的半个周期内，流体反抗管子向上运动而对流量管施加一个向下的力；反之，流出流量管的流体对流量管施加一个向上的力以反抗管子向下运动而使其垂直动量减少。

这便导致流量管产生扭曲，在振动的另外半个周期，流量管向下振动，扭曲方向则相反，这一扭曲现象被称之为科里奥利(Coriolis)现象，即科氏力。

罗斯蒙特质量流量计说明及操作规范,罗斯蒙特质量流量计中国总代理

罗斯蒙特质量流量计中国总代理(网址:)，德莱美（北京）国际贸易有限公司中国总代理(网址:)罗斯蒙特质量流量计工作特性及原理，罗斯蒙特质量流量计中国总代理，罗斯蒙特质量流量计广泛应用于石化等领域，是当今世界上最先进的流量测量仪表之一，在我厂主要产品如乙烯、丙烯和主要原料轻烃等的测量中使用可靠，精度高达1.7‰，为我厂的能源、物料的流量测量提高了准确度，避免了不必要的损失，创造了可观的经济效益。

质量流量测量原理一台质量流量计的计量系统包括一台传感器和一台用于信号处理的变送器。

Rosemount质量流量计依据牛顿第二定律：力=质量×加速度（F=ma）如图1所示，当质量为m的质点以速度V在对P轴作角速度ω旋转的管道内移动时，质点受两个分量的加速度及其力：（1）法向加速度，即向心加速度αr，其量值等于2ωr，朝向P轴；（2）切向角速度αt，即科里奥利加速度，其值等于2ωV，方向与αr垂直。

由于复合运动，在质点的αt方向上作用着科里奥利力Fc=2ωVm，管道对质点作用着一个反向力-Fc=-2ωVm。

当密度为ρ的流体在旋转管道中以恒定速度V流动时，任何一段长度Δx的管道将受到一个切向科里奥利力ΔFc：ΔFc=2ωVρAΔx （1）式中，A—管道的流通截面积。

由于存在关系式：mq=ρV A所以：ΔFc =2ωqmΔx （2）因此，直接或间接测量在旋转管中流动流体的科里奥利力就可以测得质量流量。

传感器内是U型流量管（图2），在没有流体流经流量管时，流量管由安装在流量管端部的电磁驱动线圈驱动，其振幅小于1mm，频率约为80Hz，流体流入流量管时被强制接受流量管的上下垂直运动。

在流量管向上振动的半个周期内，流体反抗管子向上运动而对流量管施加一个向下的力；反之，流出流量管的流体对流量管施加一个向上的力以反抗管子向下运动而使其垂直动量减少。

这便导致流量管产生扭曲，在振动的另外半个周期，流量管向下振动，扭曲方向则相反，这一扭曲现象被称之为科里奥利(Coriolis)现象，即科氏力。

罗斯蒙特差压流量计产品手册说明书

差压流量产品手册更具灵活性的流量测量方式“罗斯蒙特差压流量”更具灵活性的流量测量方式应用领域 – 液体，气体，蒸汽流量测量面临的挑战技术标准的不确定性带来的高风险潜在泄漏点带来的安全隐患特殊工况无法实现停车检修双向流、腐蚀介质、小管道流量导致测量难度大读数误差、小流量测量和直管段不足会降低测量精度大管径管道测量带来的高成本测量时压损过大带来的能源损失降低使用风险一体化流量计出厂前通过整体标定保证系统测量精度一体化设计和出厂前泄漏检测可大幅减少泄漏点，从而避免潜在安全隐患严格的原材料管理体系，保证所有物料可追溯，实现产品质量有效控制应对特殊工况针对无法停车检修的工况，可采用在线插拔安装方式一次元件可提供多种不同材质，来应对腐蚀工况面对双向流测量，可根据实际情况，提供更理想解决方案减少运营成本一体化安装可降低施工及维护成本阿牛巴流量计，在保证超强差压信号的前提下，更大程度减少永久压损调整型孔板大幅降低直管段需求，从而降低管道成本性能出色实时动态多参量补偿，提高流量测量精度可提供15年稳定性，15年质保流量计量程比大，适用范围广Rosemount差压流量计的优势13051SMV实时动态补偿实现蒸汽质量流量的精准测量挑战石化行业蒸汽总管线与分支管线流量差值很大，平衡率仅为70%。

由于无法准确计量各装置蒸汽用量，导致很难准确核算能耗成本。

解决方案采用罗斯蒙特3051SMV多参量变送器，测量差压、静压和温度数值，实现实时温压补偿。

同时实时计算动态补偿的质量流量，并修正来自于流量系数、密度、气体膨胀以及粘度的误差，从而提高测量精度。

方案优势提高测量的准确性和可重复性，实现更好的工艺控制通过精确的流量控制，帮助工厂有效的进行能源管理，能耗平衡率达到92%以上2多参量流量变送器大幅提高流量测量精度一流的性能变送器最高精度可达到读数的0.04%一台表可以同时测量并计算六个流量相关的变量：差压、压力、温度、质量/体积流量、热量累积器兼容不同种类流量测量元件严格的流量计量标准内嵌IAPWS-IF97数据库: 水蒸汽计量全球标准符合国家标准蒸汽热值输出标准动态补偿为流量方程中多达25个流体变量参数提供实时动态补偿优化能源计量提高收益变送器直接显示补偿后的质量流量或能量流量变送器三合一卓越特性Calendar-Van Dusen 传感器匹配提高温度测量精度提高精度 75%真正的表压传感器更容易标定简化维护小流量信号切除可停止无流量时的累计改善精度差压传感器静压传感器减少管道开孔，降低安装成本易于组态和标定EA 软件实现快速且简单的过程组态可兼容市面上不同种类的差压流量测量元件节约安装和维护成本3差压变送器压力变送器温度变送器阿牛巴的广泛应用大管道的蒸汽流量精确测量流量计，压损小，测量精度高，不仅精确测蒸汽流量，还可实现蒸汽的热值输出。

omegaFMA1700电子气体质量流量计

omegaFMA1700电子气体质量流量计产品特点∙无需温度或压力补偿，即可读取气体质量流量∙可选经济实惠的铝质结构和耐腐蚀的316不锈钢结构∙LCD显示屏角度可调，方便读数∙NIST可溯源校准产品描述FMA1700／1800系列电子气体质量流量计可监测流速在10 SCCM到1000 SLM范围内的多种气体的流量。

FMA1700／1800利用通过加热管进行的热传递测量分子气体流量，可提供直接的气体质量流速测量值，并且无需对（规定限值以内）的气体温度或压力变动进行补偿。

该产品可提供经济型铝质／铜质结构，适合测量普通气体流量的，同时可提供316不锈钢结构，适合有更高耐腐蚀要求的应用场合。

不带一体式显示屏的FMA1700系列流量计具有可在现场选择的0 ~ 5 Vdc或4 ~ 20 mA模拟输出，以便进行远程监测；FMA1800系列流量计兼具一体式3½位数字显示屏和模拟输出。

显示屏可倾斜90度，查看读数方便。

显示屏经过校准，可直接显示以SCCM或SLM为单位的氮气流速，您可以通过专门订购来获得其它气体校准。

由于其成本低、具有数字显示屏、模拟输出功能，并且对气体温度与压力的变化不敏感，FMA1700／1800系列是许多转子流量计的理想替代品。

在与FMA178BP便携式电池组一起使用时，FMA1800系列非常适合进行流量计的现场校准或者空气采样设备的测试。

FMA178BP电池组包括电池、充电器和配有肩带和腰带的手提箱。

借助FMA178BP电池组，流量计可以工作40小时以上；电池至少可以充电200次。

FMA1700／1800系列需要使用 12 Vdc电源（最大电流200 mA）， FMA178PW插接式插座电源可满足其要求。

电子装置具备反向极性保护，并配有可从外部检查的保险丝。

型号为FMA178C（单独提供）的配件提供插接式9针"D"连接器（带3英尺扁平电缆），用于0 ~ 5 Vdc输出信号和电源输入连接（4 ~ 20 mA输出信号连接使用FMA178C-MA配件）。

罗斯蒙特质量流量计操作说明

重新给流量计上电 .请于高准公司联系
重新给流量计上电 .请于高准公司联系
检查特性化 ,特别始 FCF
检查特性化 ,特别始 K1
重新给流量计上电 .请于高准公司联系
重新给流量计上电 .请于高准公司联系
重新给流量计上电 .请于高准公司联系
重新给流量计上电 .请于高准公司联系
1. 检查变送器和核心处理器之间的接线
A9 现场设备预热 ,变送器正在初始化
允许流量计预热 .当流量计准备好正常运行时 ,错误应该消失 .如果报警没有消除 ,确定传感器始完全充满或者完全空了 .验证传感器的组态和接线
A10 零点标定失败
A11 标定校正过度 ,零点太低 . A12 标定校正过度 ,零点太高 . A13 干扰信号太大 ,无法自动调
九 : 报警代码和解决办法
报警代码 A1 A2 A3
A4
内容
核心处理器核心处理器传感器故障
温度超范围
EEPROM 检验 RAM 出错 ,
可解决办法
重新给流量计上电 .流量计需要维修请于高准公司联系
重新给流量计上电 .流量计需要维修请于高准公司联系
1.J 检查测试点 2. 检查传感器线圈 3 检查传感器接线 4. 检查团状流 5 检查传感器管道
八量程设置 (LRV URV) [SELECT+SCROLL] 按 4 秒
SEE ALARM
OFFLINE MAINTAIN
[SELECT]
现 MAO1
[SELECT]
SRC MAO1
[SCROLL] 继续按 SCROLL 直到出
[SELECT]
MFLOW
[SELECT]
SRC MAO1
[SCROLL]

艾默生罗斯蒙特2700_1700质量流量计中文手册

2700/1700面板操作一. 屏幕显示说明:SELECT--- 确认键 SCROLL---- 选择键LED---状态指示灯二. 显示器密码:如果需要密码,CODE的字样就会出现在密码屏幕的顶部. 输入密码时候,通过使用SCROLL来选择数字, 并用SELECT移到下一个字符, 一次只好输入一个字符.如果你面对显示器密码屏幕, 却不知道密码, 在60秒内不按下任何显示器光敏开关.则此密码屏幕将自动退回到初始屏幕.三. 调零步骤:四. 显示器回路测试:五. 显示器查看报警:LED指示灯状态及报警查看六. 管理累积量和库存量:七: 测量单位设置:SELECT+SCROLL 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] [SCROLL]CONFIG [SELECT] MASS [SELECT]可以按SCROLL选择你要的单位选定后按SELECT按SCROLL直到出现EXIT [SELECT]体积单位和密度单位设置和上述步骤相同八量程设置(LRV URV)[SELECT+SCROLL] 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] 继续按SCROLL直到出现MAO1 [SELECT] SRC MAO1 [SELECT]MFLOW [SELECT] SRC MAO1 [SCROLL]4 MAO1 输入最小量程 [SCROLL+SELECT] 4 MAO1[SCROLL] 20 MAO1 [SELECT] 输入最大量程 [SELECT+SCROLL] 20 MAO1 [SCROLL] EXIT 按SELECT退出.其他量程设置和上述步骤相同.NOTE: SELECT+SCROLL 表示两个键同时按下九: 报警代码和解决办法报警代码内容可解决办法A1 核心处理器EEPROM检验重新给流量计上电.流量计需要维修请于高准公司联系A2 核心处理器RAM出错, 重新给流量计上电.流量计需要维修请于高准公司联系A3 传感器故障 1.J检查测试点 2.检查传感器线圈 3检查传感器接线 4.检查团状流 5检查传感器管道A4 温度超范围 1.检查测试点 2.检查传感器RTD读数 3.检查传感器接线 4.验证流量计特性化. 5.验证工作温度处于传感器和变送器的范围之内 6.请于高准公司联系A5 输入超范围 1.检查测试点 2.检查传感器线圈. 3.验证步骤. 4.验证4毫安和20毫安的值. 5.验证变送器组态中的标定系数.A6 现场设备未特性化 1.检查特性化,请特别检查FCF和K1值. 2.请于高准公司联系A7 实时中断故障 1.重新给流量计上电. 2 请于高准公司联系A8 密度超出限定范围 1.检查测试点 2.检查传感器线圈 3验证步骤,检查流量管道内的空气管道未充满,管道中的外来物质或管道的涂层 4.验证变送器组态中的密度标定系数. 5.执行密度标定A9 现场设备预热,变送器正在初始化允许流量计预热.当流量计准备好正常运行时,错误应该消失.如果报警没有消除,确定传感器始完全充满或者完全空了.验证传感器的组态和接线A10 零点标定失败 1.如果变送器在调零时出现报警,确保无流量通过传感器,然后重试. 2.重新给流量计上电然后重试.A11 标定校正过度,零点太低. 确保无流量通过传感器,然后重试. 重新给流量计上电,然后重试.A12 标定校正过度,零点太高. 确保无流量通过传感器,然后重试. 重新给流量计上电,然后重试.A13 干扰信号太大,无法自动调零减小或消除机电噪声源,然后重新标定或调零.噪声源有:机械泵,传感器上的管道压力,电气干扰,附近机械的振动效应A14 变送器故障重新给流量计上电.请于高准公司联系A15 数据可能丢失重新流量计上电.执行传感器线圈和电阻测试.请于高准公司联系A16 LINE RTD温度超范围 1.检查测试点 2.检查传感器线圈 3.检查传感器接线. 4.确认合适的传感器类型A17 CASE RTD超范围 1.检查测试点 2.检查传感器线圈 3.检查传感器接线. 4请于高准公司联系A18 1700/2700EPROM校验重新给流量计上电.请于高准公司联系A19 1000/200RAN出错重新给流量计上电.请于高准公司联系A20 没有输入标定系数检查特性化,特别始FCFA21 不能辨认传感器类型检查特性化,特别始K1A22 EEPROM组态数据被破坏重新给流量计上电.请于高准公司联系A23 EEPROM累积值被破坏重新给流量计上电.请于高准公司联系A24 EEPROM程序被破坏重新给流量计上电.请于高准公司联系A25 核心处理器引导区损坏重新给流量计上电.请于高准公司联系A26 传感器和变送器通讯故障 1.检查变送器和核心处理器之间的接线 2.检查核心处理器LED 3.检查核心处理器失火否正在接受电源 4.执行核心处理器电阻测试A27 安全模式破坏1重量和测试安全标签已被破坏.报警可以被用户清除但是需要经授权的程序重新建立安全.请于高准公司联系.A28 变送器写入错误核心处理器写入失败重新给流量计上电.请于高准公司联系A100 模拟输出1饱和A101 模拟输出1被强制 1.检查HART轮询地址 2.退出毫安输出调整 3.退出输出回路测试4.检查是否已经通过数字通讯将输出进行固定A102 驱动超出量程 1.驱动增益过大 2.检查传感器线圈A103 可能丢失数据 1.重新给流量计上点 2.颤抖看整个当前组态以确定丢失哪个数据.对丢失的数决或数据不正确的设置进行组态A104 正在标定允许流量计完成标定A105 团状流A106 允许广播模式A107 出现电源复位A108 事件1被触发 1.提醒报警状态 2.如果你确信事件1是被误触发的,请检查事件1的设置A109 事件2被触发 1.提醒报警状态 2.如果你确信事件2是被误触发的,请检查事件1的设置A110 频率超范围A111 频率输出被强制退出频率回路测试A112 建议升级100/2000系列请于高准公司联系软件A113 模拟输出2饱和A114 模拟输出2强制 1.退出毫安输出调整 2.退出输出回路测试 3.检查是否已经通过数字通讯将输出进行固定A115 外部输入出错 1.HART轮询与外部设备连接失败请确保外部设备是可以用的: 检查并确认设备运行检查并确认接线情况A116 API温度超出限制检查处理过程.检查并确认API参考栏和温度组态A117 API密度超出限制检查处理过程.检查并确认API参考栏和密度组态A118 离散输出1不变退出离散输出回路测试A119 离散输出2不变退出离散输出回路测试A120 突发数据故障检查并确认增强密度组态A121 推断警告检查并确认被测温度检查并确认被测密度检查并确认增强密度。

(完整word版)罗斯蒙特流量计操作说明。中文

目录第一章传感器安装 (2)1.1 概述 (2)1。

2 安装注意事项 (2)1.3 传感器的安装方向 (3)1.4 电气连接注意事项 (4)第二章仪表接线与上电 (5)2.1 概述 (5)2。

2 变送器的型号识别。

(5)2.3 变送器与传感器连接 (6)2.4 最大布线距离 (7)2.5 电源规格 (8)2。

6 变送器、显示组件方向调整 (9)2.7 变送器输出 (11)第三章流量计组态 (14)3。

1 概述 (14)3。

2 组态项目 (14)3。

3 变送器的显示器面板结构 (15)3.4 组态过程变量的测量单位 (15)3。

5 组态变送器的毫安输出 (16)3。

6 组态变送器的脉冲/频率输出 (16)3.7 变送器的回路测试 (17)3.8 显示器菜单功能 (3)3.9 流量计调零 (26)第四章流量计投用及报警状态 (27)4。

1 流量计投用 (27)4。

2 获取报警 (27)附录 1 报警代码含义表 (28)附录2 核心处理器检查 (33)附录3 传感器检查 (34)附录4 软件版本 4.x变送器的显示器菜单 (36)第一章传感器安装1。

1 概述相对于其他类型的流量计，质量流量计具有安装简便、易于使用、测量精度高以及直接质量测量等优点,尤其是没有直管段要求的特点，用户可因地制宜的选择安装位置,节约安装成本.1.2 安装注意事项1.2。

1 安装位置应避免电磁干扰。

传感器、变送器的安装位置以及电缆铺设应尽量远离易产生强电磁场的设备，如大功率马达、变压器设施、变频设备等。

1。

2。

2 工艺管道应对中，两侧法兰应平行.严禁用传感器硬行拉直上、下游工艺管道,否则将影响测量甚至损坏传感器。

另外在两侧的工艺管道近法兰处(约2~10倍管径处）应有稳固的支撑.1。

2。

3 在传感器的上、下游管道上，建议安装截止阀及旁路以方便调零、日常维护及确保传感器在不工作时亦可处于满管状态.使用流量计下游的调节阀进行流量控制。
