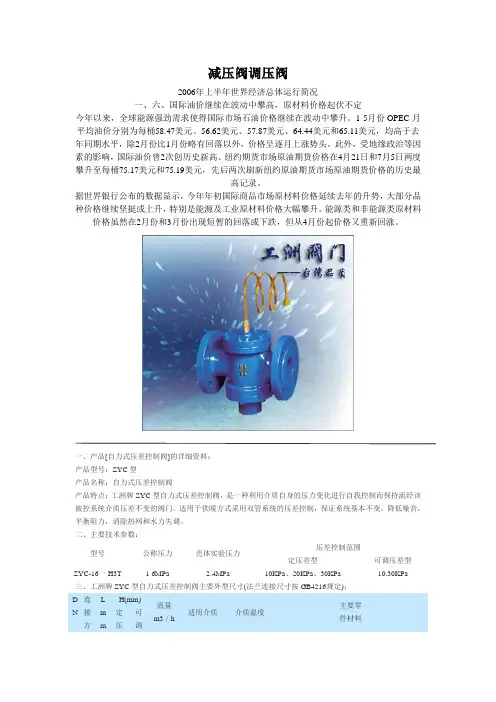

减压阀调压阀

减压阀调压阀2006年上半年世界经济总体运行简况一、六、国际油价继续在波动中攀高，原材料价格起伏不定今年以来，全球能源强劲需求使得国际市场石油价格继续在波动中攀升。

1-5月份OPEC月平均油价分别为每桶58.47美元、56.62美元、57.87美元、64.44美元和65.11美元，均高于去年同期水平，除2月份比1月份略有回落以外，价格呈逐月上涨势头。

此外，受地缘政治等因素的影响，国际油价曾2次创历史新高。

纽约期货市场原油期货价格在4月21日和7月5日两度攀升至每桶75.17美元和75.19美元，先后两次刷新纽约原油期货市场原油期货价格的历史最高记录。

据世界银行公布的数据显示，今年年初国际商品市场原材料价格延续去年的升势，大部分品种价格继续坚挺或上升，特别是能源及工业原材料价格大幅攀升。

能源类和非能源类原材料价格虽然在2月份和3月份出现短暂的回落或下跌，但从4月份起价格又重新回涨。

一、产品[自力式压差控制阀]的详细资料：产品型号：ZYC型产品名称：自力式压差控制阀产品特点：工洲牌ZYC型自力式压差控制阀，是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的阀门。

适用于供暖方式采用双管系统的压差控制，保证系统基本不变，降低噪音，平衡阻力，消除热网和水力失调。

二、主要技术参数：型号公称压力壳体实验压力压差控制范围定压差型可调压差型ZYC-16一H3T 1 6MPa 2.4MPa 10KPa、20KPa、30KPa 10.30KPa 三、工洲牌ZYC型自力式压差控制阀主要外型尺寸(法兰连接尺寸按GB4216规定)：D N 连接方LmmH(mm)流量m3／h适用介质介质温度主要零件材料定压可调m m 式差型压差型15螺纹1195 145 0 2-1水0～100℃阀体、上盖和下盖为铸铁、阀芯为铜、膜片为尼龙强化橡胶、弹簧为不锈钢2 0 11111500.3-1.52 5 11513165 0 5-232法兰1314190 1-44 0 219340 15-65 0 215205355 2-86 5 2324390 3-128 0 27530500 5-201 0 0 2935550 10-301 2 5 3138580 15-45一、产品[波纹管式减压阀]的详细资料：产品型号：Y14H/F产品名称：波纹管式减压阀结构特点和用处:工洲牌减压阀属于直接作用式波纹管减压阀,主要由阀座、阀瓣(钢球)、波纹管组合件、弹簧等零件组成,通过调节弹簧设定出口压力,当出口压力减少时阀瓣开度增大,当出口压力达到预定压力时阀瓣开度减小，主要是通过介质的阀后压力作用在波纹管的面积上传感给调节弹簧实现减压、稳压功能。

蒸汽减压阀的安装与使用

蒸汽减压阀的安装与使用发布日期：[2013-1-17] 共阅[392]次蒸汽减压阀的安装必须在管路系统清洁的情况下进行。

以防焊渣，氧化皮等赃物流入阀内，影响阀门正常工作。

所以，在减压阀安装的前端需要安装过滤器，也是为了以防止质中的杂物进入减压阀，影响其性能。

阀应安装在便于操作和维修的地方，并且必须直立安装在水平管道上，应注意使管路中介质的流向与阀体上箭头所示方向一致，切勿反装。

安装的减压阀前后应有一段直管，阀前的直管长度约为600mm，阀后的直管长度约为1mm。

一般减压阀都要求进出口压差必须大于0.2Mpa。

减压阀通常有DN50～DN100等多种规格，阀前、后的工作压力分别为1MPa和0．1～0．5MPa，调压范围误差为±5％～10％。

蒸汽减压阀的安装和使用，应该旁路管截止阀打开，消除冷凝水管和苏打水，以防减压阀打开产生水减压阀，造成损坏现象，当没有异常现象，顺时针方向旋转调节螺丝，慢慢将出口压力调整为必要的压力（在阀在表压为准），经过调整，将锁紧螺母回紧，安装防护罩。

蒸汽减压阀More Sharing ServicesShare on favoritesShare on emailShare on printShare on sinaweiboShare on qzone内容:1.降低蒸汽压力2.减压阀的优势3.蒸汽减压阀的类型a.直接作用b.先导式4.摘要使用蒸汽的工厂通常都需要将高压蒸汽经过减压后达到产品和设备的使用要求。

通过减小蒸汽流道的通径来降低蒸汽的压力的阀门，来提供更有效率的蒸汽。

如果仅仅是为了减压，只需略微开启主阀或在蒸汽管道上安装孔板就可以实现，但这样会导致流量产生无序波动，从而会伴随着压力相应的波动。

为了解决这些问题，据需要使用减压阀（RPV）来控制下游压力。

确保即使在流量波动情况下，压力也能维持稳定。

尽管可以通过使用控制阀、压力传感器和控制器来维持蒸汽压力稳定，但是减压阀可以完全通过自我调节运行、无需电力就能控制蒸汽压力的优势。

Y43H-16C减压阀

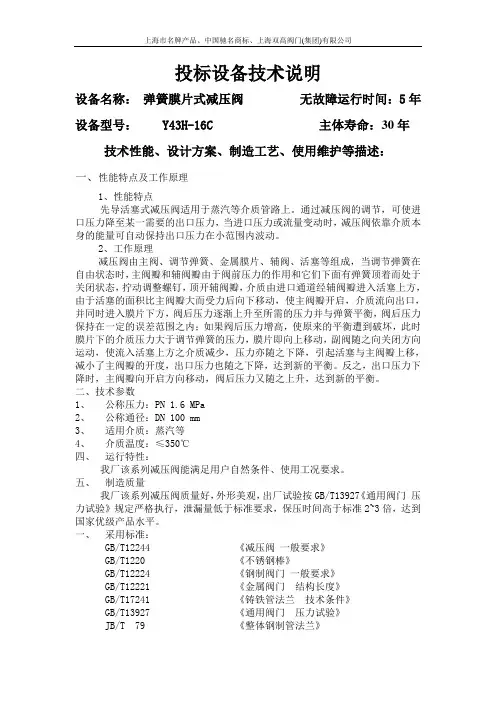

投标设备技术说明设备名称：弹簧膜片式减压阀无故障运行时间：5年设备型号：Y43H-16C主体寿命：30年技术性能、设计方案、制造工艺、使用维护等描述：一、性能特点及工作原理1、性能特点先导活塞式减压阀适用于蒸汽等介质管路上。

通过减压阀的调节，可使进口压力降至某一需要的出口压力，当进口压力或流量变动时，减压阀依靠介质本身的能量可自动保持出口压力在小范围内波动。

2、工作原理减压阀由主阀、调节弹簧、金属膜片、辅阀、活塞等组成，当调节弹簧在自由状态时，主阀瓣和辅阀瓣由于阀前压力的作用和它们下面有弹簧顶着而处于关闭状态，拧动调整螺钉，顶开辅阀瓣，介质由进口通道经辅阀瓣进入活塞上方，由于活塞的面积比主阀瓣大而受力后向下移动，使主阀瓣开启，介质流向出口，并同时进入膜片下方，阀后压力逐渐上升至所需的压力并与弹簧平衡，阀后压力保持在一定的误差范围之内；如果阀后压力增高，使原来的平衡遭到破坏，此时膜片下的介质压力大于调节弹簧的压力，膜片即向上移动，副阀随之向关闭方向运动，使流入活塞上方之介质减少，压力亦随之下降，引起活塞与主阀瓣上移，减小了主阀瓣的开度，出口压力也随之下降，达到新的平衡。

反之，出口压力下降时，主阀瓣向开启方向移动，阀后压力又随之上升，达到新的平衡。

二、技术参数1、公称压力：PN 1.6 MPa2、公称通径：DN 100 mm3、适用介质：蒸汽等4、介质温度：≤350℃四、运行特性：我厂该系列减压阀能满足用户自然条件、使用工况要求。

五、制造质量我厂该系列减压阀质量好，外形美观，出厂试验按GB/T13927《通用阀门压力试验》规定严格执行，泄漏量低于标准要求，保压时间高于标准2~3倍，达到国家优级产品水平。

一、采用标准：GB/T12244 《减压阀一般要求》GB/T1220 《不锈钢棒》GB/T12224 《钢制阀门一般要求》GB/T12221 《金属阀门结构长度》GB/T17241 《铸铁管法兰技术条件》GB/T13927 《通用阀门压力试验》JB/T 79 《整体钢制管法兰》GB/T5300 《通用阀门材料》GB/T12220 《通用阀门标志》JB/T7748 《阀门清洁度和测定方法》GB/T12231 《阀门铸钢件外观质量要求》GB/T12252 《通用阀门供货要求》GB/T228 《金属拉伸试验》GB/T230 《金属洛氏硬度的试验方法》GB/T232 《金属弯曲试验》七、维修与维护我厂该系列减压阀维修与维护方便，无需专用工具，省时省力。

各种阀规格

球阀点击产品图片：看详细介绍球阀是本世纪50年代问世的一种阀门，在半个世纪的时间里，球阀已发展成为一种主要的阀类。

球阀主要用于截断或接通介质，也可用于流体的调节与控制，V型球阀能够进行比较精确的流量调节与控制，而三通球阀则用于分配介质和改变介质的流向。

与其它阀类相比，球阀具有如下的一些优点。

1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。

2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。

3、密封性能好。

球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。

4、阀杆密封可靠。

球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。

5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。

6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。

本公司具有多年的球阀生产历史，在球阀的设计、制造和质量控制等方面积累了丰富的经验，球阀产品包括：浮动球阀、固定球阀、对夹式球阀、三通球阀、夹套保温球阀、V型球阀、API美标、JIS日标球阀、锻钢高压球阀、内螺纹球阀、广式螺纹、法兰球阀等系列产品。

公称压力或压力级：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K公称通径或口径：DN6～900、NPS 1/4 ～36连接方式：法兰、对焊、螺纹、承插焊等适用温度：-196℃～540℃驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。

选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

蒸汽减压阀Y43H原理

蒸汽减压阀Y43H-16C/25C/活塞式减压阀（说明书及结构图）活塞式蒸汽减压阀Y43H-16C属于先导活塞式减压阀。

由主阀和导阀两部分组成。

蒸汽减压阀的主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。

导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。

通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

活塞式蒸汽减压阀Y43H-16C导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。

通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

主产品主要用于蒸汽管路，起减压稳压作用从而在提高灵敏度、流量、寿命等方面大大改善了性能。

活塞式蒸汽减压阀Y43H技术参数和性能指标：活塞式蒸汽减压阀Y43H-25C根据实时测量的首站外输流量，由 SCADA 主机软件计算出使最高点为最佳运行值（0.1~0.2MPa）时减压阀上游必须达到的压力值，该计算值由主机实时传给减压站的 PLC，作为减压站控制回路的设定值。

控制回路将其与上游压力实测值比较，根据其偏差确定模拟信号（4~20mA）输出量，减压阀自身配备的单回路控制器根据接收到的 4~20mA 信号的大小决定减压阀的开度，调节上游压力，直至与设定值一致为止。

活塞式蒸汽减压阀Y43H-25C操作须知（1）不许用裸手直接接触阀体，否则可能造成烫伤。

（2）在操作前，应首先关闭减压阀前截断阀，并利用旁路去除全部异物和铁锈，否则可能造成减压阀故障，无法正常工作。

（3）通过旁路管线的二次侧压力必须低于设定压力。

否则由于通过旁路管线的二次侧压力高于设定压力，引起安全阀起跳。

（4）当调整压力时，慢慢地轻动调整螺丝，不当的调整操作可能行成水击或砰砰作响声等，对减压阀或其他设备造成损坏。

（5）管线中的凝结水要完全排除，当长时间不用时，应关闭减压阀前后的截止阀。

高温高压蒸汽减压阀-Y63H高温高压蒸汽减压阀

减压阀>>蒸汽减压阀>>高温高压蒸汽减压阀产品详细信息减压阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。

4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。

（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。

）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。

管道的最终控制是阀门。

减压阀说明书

使用说明书减压阀宏源自动化仪表有限公司概述减压阀（Reducing valve）是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。

按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可人为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式。

第一章产品技术参数一、工作原理蒸汽减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。

本类阀门在管道中一般应当水平安装。

蒸汽减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。

蒸汽减压阀的工作由阀后压力进行控制。

当压力感应器检测到阀门压力指示升高时，减压阀阀门开度减小；当检测到减压阀后压力减小，减压阀阀门开度增大，以满足控制要求。

蒸汽减压阀—该阀门的减压比必须在一定程度上高于系统值；即使在最大或者最小流量时它也应该能够对正作用或者反作用控制信号做出响应。

这些阀门应该针对有用控制范围选择，即最大流量的20%到80%。

正常为等比型或者具有等比特性。

活塞式减压阀工作原理：减压阀出厂时，调节弹簧处于未压缩状态，此时主阀瓣和副阀瓣处于关闭状态，使用时按顺时针方向转动调节螺钉，压缩调节弹簧，使膜片下移顶开副阀瓣，介质由a孔通过副阀座到b孔进入活塞上方，活塞在介质压力作用下，向下移动推动主阀瓣离开主阀座，使介质流向阀后，同时由c孔进入膜片下方，当阀后压力超过调定压力时，推动膜片上移压缩调节弹簧。

副阀瓣随之向关闭方向移动，使流入活塞上方的介质减小，压力也随之下降，此时主阀瓣在主阀瓣弹簧力的推动下上移，使主阀瓣与主阀座的间隙减小，介质流量随之减少，使阀后压力随之下降到的新的平衡，反之当阀后压力低于调定压力时，主阀瓣和主阀座间隙增大，介质流量随之增加，使阀后压力随之增高达到新的平衡。

Y43H蒸汽减压阀

Y43H蒸汽减压阀一、产品[先导活塞蒸汽减压阀]的详细资料：产品型号：Y43H/Y型产品名称：先导活塞蒸汽减压阀产品特点：本系列减压阀属于先导活塞式减压阀。

由主阀和导阀两部分组成。

主阀主要由阀座、阀阀盘、活塞、缸套、弹簧等零件组成。

导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。

通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

本产品主要用于蒸汽管路，超减压稳压作用。

二、主要技术参数和性能指标：公称压力（MPa） 1.6 2.5 4.0 6.410.016.0壳化试验压力（MPa） 2.4 3.75 6.09.615.024密封试验压力（MPa） 1.6 2.5 4.0 6.410.016.0最高进口压力（MPa） 1.6 2.5 4.0 6.410.016.0出口压力范围（MPa） 1.0-1.00.1-1.60.1-2.50.5-3.50.5-350.5-45压力特性偏差（MPa）△P2P GB12246-1989流量特性偏差（MPa）△P2G GB12246-1989最小压差（MPa）0.150.15 0.2 0.4 0.8 1.0渗漏量GB12245-1989*.壳体试验不包括膜片、顶盖。

三、流量系数(Cv)：DN1520253240506580100125150200250300350400500 Cv1 2.54 6.591625366410014025040057078010201500四、主要零件材料：零件名称零件材料阀体阀盖底盖WCB阀座阀盘2Cr13缸套2Cr13/铜合金活塞合金铸铁导阀座导阀杆2Cr13主阀弹簧1Cr18Ni9Ti导阀主弹簧50CrV A调节弹簧60Si12Mn 五、Y43H蒸汽减压阀外形尺寸(PN1.6-4.0)单位：mm公称通径DN外形尺寸LH Hl1.6/2.5MPa 4.0MPa1516018029590201601803309825180200330110 32200220330110 40220240345125 50250270345125 65280300350130 80310330385160 100350380385170 125400450400200 150450********* 200500550475240 250650525290 300800580335 350850620375 400900660405 450900730455 500950750465六、连接形式：法兰式：RF MF RJ执行标准：JB79 GB9113 ANSI B16.5七、Y43H蒸汽减压阀外形尺寸(PN6.4-16.0) 单位：mm公称通径DN外形尺寸LH Hl6.4MPa 10.0/16.0MPa15 180 180 305 10520 180 200 340 10525 200 220 340 12032 220 230 340 12040 240 240 355 13550 270 300 355 13565 300 340 360 14080 330 360 395 17100 380 400 185125 450 415 215150 500 430 225200 550 495 260250 650 545 310300 800 600 355350 850 640 395400 900 690 435500 950 -780 495订货须知：一、①Y43H蒸汽减压阀产品名称与型号②Y43H蒸汽减压阀口径③Y43H蒸汽减压阀是否带附件二、若已经由设计单位选定公司的Y43H蒸汽减压阀型号，请按Y43H 蒸汽减压阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：比例式减压阀ZYC型自力式压差控制阀高灵敏度蒸汽减压阀波纹管式减压阀直接作用薄膜式减压阀内螺纹活塞式蒸汽减压阀Y45H/Y型手动双座蒸汽减压阀Y945H/Y型电动双座蒸汽减压阀YB43X固定比例式减压阀减压阀系列价格供用户或设计院工程项目做预算产品口径工作压力(MPa)名称(DN) 1.6(C)2.5(C)4.0（C) 6.4（C) 10.O(C)Y43H 蒸汽减压阀20 555 555 795 885 25 450 615 615 885 1230 32 472.5 667.5 667.5 1207.5 1477.5 40 577.5 810 810 1440 1642.5 50 615 885 885 1620 1927.5 65 712.5 1072.5 1072.5 1860 2130 80 1012.5 1425 1425 2340 2917.5 100 1230 1567.5 1605 3120 5670 125 1860 2340 2415 5062.5 8047.5 150 **** ****.5 3150 7560 9450 200 4305 4380 9450 11632.5 250 7350 8880 12000300 12855 12945350 18450 22320400 30780 31140产品口径工作压力(MPa)名称(DN) 1.6(C) 2.5(C) 4.0（C)Y43W 蒸汽减压阀20 2002.5 2002.5 2400 25 2220 2220 2670 32 2340 2340 3060 40 3060 3060 348050 3532.5 3532.5 4020 65 3870 3870 4950 80 6300 6930 7560 100 6660 6930 9054 125 9450 9810 12330 150 13950 14670 17820 200 19500 20445250 34695 36195300 55500 57750350 78750 82500400产品口径工作压力（mpa）名称(DN) 1.6（T)200P 减压阀15 345 20 382.5 25 562.5 32 930 40 1200 50 1387.5Y110X 减压阀15 525 20 240 25 240 32 285 40 367.5 50 435产品口径工作压力(MPa)名称(DN) 1.6(C) 2.5(C) 4.0（C) 6.4（C) 10.O(C)Y42X 减压阀15 510 510 540 765 20 510 510 540 765 25 540 540 615 810 32 630 630 705 1117.540 757.5 757.5 870 1372.550 832.5 832.5 900 1500 225065 1012.5 1012.5 1117.5 1695 252080 1372.5 1372.5 1515 2160 3240100 1650 1657.5 1912.5 2880 4320125 2557.5 2595 3420 4830 7237.5150 **** ****.5 3870 7200 11340200 4830 4860 5580 9000 15300250 4680 9270300 12780 12960350 21240 21600400 30240 30600产品口径工作压力(MPa)名称(DN) 1.6(P)2.5(P)4.0（P) 6.4（P)Y42X 不锈钢减压阀15 1770 1770 2107.5 20 2070 2070 2490 25 2310 2310 2754 32 2490 2490 2970 40 3150 3150 3675 50 3600 3600 4320 65 4140 4140 4972.5 80 6255 6255 7500 100 6750 6255 8460 125 9840 10200 12225 150 14400 14940 17940 200 19440 20340 24420 250 36540 38700 46440 300 51480 55140 68175产品口径工作压力(MPa)名称(DN) 6.4（C) 10.O(C) 6.4（I) 10.O(I)Y45Y/H 杠杆式减压阀50 2700 2820 4950 5130 80 3960 4140 7380 7620 100 4770 5010 8280 8550 150 **** **** 16380 17010200 11880 12240 25200 26280 250 25200 26100300 35640 36450YZ11X- 16只管减压阀1.6(T) 1.6(P) 15 112.5 375 20 127.5 382.5 25 187.5 487.5 32 255 675 40 465 907.5 50 630 1305产品口径工作压力(MPa)名称(DN) 1.6(C)2.5(C)4.0（C) 6.4（C)YK43X/F 空气减压阀15 1260 1260 1440 20 1305 1305 1485 25 1380 1380 1560 32 1440 1440 1620 40 1605 1605 1770 50 1770 1770 2160 65 1950 1950 2430 80 2220 2220 2610 100 2430 2520 2850 125 3240 3375 3600 150 **** **** 4380 200 5040 5220 6030 250 9270 9540 3120 300 13140 13410 15300 350 21600 22500 27000产品口径工作压力(MPa)名称(DN) 1.6(C) 2.5(C) 4.0（C)YK43X/F 不锈钢空气减压阀15 2760 2790 3060 20 2940 2970 3240 25 3090 3210 3510 32 3300 3465 3810 40 3990 3990 438050 4455 4650 510065 5010 5010 549080 7290 7380 8130100 8370 8730 10035125 10935 11400 13110150 16080 16830 19350200 21540 22770 26175250 33300 35100 40365300 53100 55800350 78120 80460产品口径工作压力（mpa）名称(DN) 2:1* 3:1*Y13X-16T 比例式减压阀15 330 360 20 330 360 25 360 435 32 495 540 40 600 675 50 795 855Y416X 减压稳压阀1.6（Z）2.5（C) 253240 525 765 50 630 840 65 810 1020 80 1035 1380 100 1245 1650 125 1920 2565 150 **** **** 200 3510 4830产品口径工作压力（mpa）名称(DN) 2:1* 3:1*Y13X-16T 比例式减压阀（B型铁40 352.5 390 50 420 450 65 540 622.5 80 705 780壳铜芯）100 885 990125 13200 1425150 1657.5 1785200 2287.5 2490Y13X-16T 比例式减压阀（全铜）40 1012.5 1050 50 1192.5 1282.5 65 1770 1800 80 2220 2235 100 2775 2992.5 125 4020 4230 150 **** **** 200 7425 8010产品口径工作压力（mpa）名称(DN) 1.6（Z） 2.5（C)Y44H/T 波纹管减压阀20 630 832.5 25 652.5 855 32 667.5 930 40 765 1080 50 810 1155 65 1080 1575 80 1500 2100 100 1770 2340 125 2610 3720 150 **** ****CYY12F 锻压内螺纹空气减压阀1.6(C)2.5(C)4.0（C)1.6/2.5P 15(1/2) 555 555 615 1065 20(3/4) 630 630 705 1170 25(1") 690 690 795 1590 32(5/4) 840 840 975 1665 40(3/2)50(2")型号口径16 16C/25 40 64 100 16P/25 40P 64PY43H 活塞DN15/DN20360 465 555 675 870 1245 1455 1770式减压阀DN25 390 525 645 750 1050 1755 1905 2265DN32 420 600 675 1005 1320 2010 2175 2430 DN40 480 720 870 1200 1545 2325 2520 3195DN50 525 780 945 1395 1995 2625 2790 3600 DN65 600 930 1110 1575 2355 2850 3675 4500 DN80 930 1260 1485 1800 2520 3840 6030 6450 DN100 975 1350 1695 2100 2850 4635 6300 7695 DN125 1575 2265 3180 3870 5430 8550 12195 13695 DN150 **** **** 3600 5400 7560 9825 14070 17475 DN200 2565 3750 4935 7035 9450 13395 19635 22875 DN250 6345 7425 8775 25350 29520DN300 7890 9345 13320 35550DN350 20055DN400 26790DN450 37500DN500 48990型号口径16 16C/25 40 64 100 16P/25P 40P 64PY42H （高压）直接作用弹簧薄膜减压阀DN15/DN20 285 360 390 495 645 1155 1200 1365 DN25 339 435 480 630 855 1410 1710 1935DN32 375 510 555 705 1035 1605 1920 2130 DN40 495 660 720 870 1230 2010 2625 3180DN50 570 750 810 990 1395 2175 2685 3570 DN65 600 810 855 1035 1620 2475 3570 4410 DN80 855 1245 1410 1605 2400 3750 4950 6390 DN100 1140 1590 1710 2055 3075 4950 6855 8535 DN125 2025 2820 3135 3540 5145 9015 13140 14610 DN150 **** **** 3465 4230 6675 10035 15045 19020 DN200 3150 4560 5100 5715 7650 16695 21900 24120 DN250 6870 8805 9480 13245 28605 31845DN300 8490 11385 47925DN350 16500DN400 19425DN450DN500型号口径10/16* 16C/25 16PY44H减压阀波纹管式DN20 600 780 1422 DN25 600 795 1530DN32 630 855 1710 DN40 705 990 1920DN50 750 1065 1995 DN65 990 1425 2550 DN80 1365 1905 4035 DN100 1620 2295 4950 DN125 2400 3345DN150 **** ****型号口径100* 100I Y945H100 Y945H100IY44H减压阀波纹管式DN50 2370 4155 6120 7485 DN80 3465 6090 7455 9570DN100 4200 6885 8355 10620 DN150 6300 13575 14160 20355DN200 10230 21120 16380 26070 DN250 22065 26760 34470 DN300 30615型号口径16C/25 40 64 16PYK43X/F/Y型先到活塞式DN20 1125 1185 1320 1500 DN25 1155 1215 1395 1995DN32 1230 1305 1500 2220气体减压阀DN40 1320 1410 1605 2610DN50 1410 1500 1800 2850DN65 1605 1770 2085 3030DN80 1965 2160 2595 3915DN100 2220 2460 2820 4500DN125 3075 3840 4605 7425DN150 **** **** 5820 9015DN200 4800 5880 7440 12660DN250 9195 9960DN300 12675 14100DN350 20370 22665DN400 35220产品名称口径1.0/1.6(铸铁）1.0/1.6（铸钢，球墨）2.5mpaYX741 减压阀DN40 975 1095DN50 1050 1125DN65 1125 1275DN80 1200 1425DN100 1350 1650 1725 DN125 1800 2025 2100 DN150 **** **** 2475 DN200 2775 3150 3300 DN250 3750 4650 4800 DN300 5400 6300 6600 DN350 6450 7950 8250 DN400 8250 9750 10050 DN450 9750 11700 12000 DN500 11250 13500 13950 DN600 14250 18750 19500 DN700 22950 26700 27450 DN800 30450 34500 35250 DN900 43500 54000 55200 DN1000 57000 69000产品名称公称通径工作（mpa）1.0/1.6200X 减压阀DN40 421.5 DN50 432 DN65 478.5 DN80 534 DN100 609 DN125 778.5 DN150 816 DN200 1294.5 DN250 2362.5 DN300 3282 DN350 5869.5 DN400 8475 DN450 11082 DN500 12432产品名称公称通径工作压力(MPA)1.0/1.6Z 1.0/1.6C可调式减压稳压阀YX741X-16DN25 834 1000.5DN32 834 1000.5 DN40 889.5 1074DN50 927 1111.5 DN65 1020 1222.5 DN80 1206 1482 DN100 1390.5 1668 DN125 1761 2131.5 DN150 2317.5 2779.5 DN200 2964 3613.5 DN250 4077 4911 DN300 5559 6670.5 DN350 7041 8449.5 DN400 8523 10191 DN450 10377 12414 DN500 14452.5 17418 DN600 21309 25570.5DN700 29652 35577DN800 37986 45582一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

弹簧活塞式减压阀Y42

弹簧活塞式减压阀Y42
产品概述
Y42X减压稳压阀是一种以活塞代替膜片的压力调节阀。

比膜片式提高寿命三倍以上。

该阀门属于可调节型减压阀，阀后的压力可根据需要调节，投入使用后阀后压力始终减至并稳定在设定直，不因阀前压力、流量的波动而改变。

阀门选材优质，性能可靠，使用寿命长。

根据EN746-2规定的要求，为防止管路超压，应在燃气减压阀上游和下游分别安装超压力自动切断阀SAV和安全释放阀SBV。

但如果减压阀下游设备的耐压等级比减压阀前管道中的实际燃气压力高的话，则上述两种阀门可以省略。

上海良京阀门制造有限公司网站地址: 联系电话：021-6381 0008 公司传真：021-5632 1005。

蒸汽减压阀分解及检修过程

蒸汽减压阀分解及检修过程蒸汽减压阀是用来控制蒸汽压力的一种重要阀门，应用非常广泛。

但是在使用过程中，会出现各种各样的问题，需要及时进行检修。

下面是蒸汽减压阀分解及检修的具体过程：一、蒸汽减压阀分解前的准备1、确认蒸汽系统已停机，并进行排除残压和残热工作；2、拆卸前，应先阅读分解图或操作手册；3、准备好所需的工具、清洁剂、润滑剂和备件。

1、拆卸蒸汽减压阀的外壳，以便清洁内部部件；2、拆卸调节螺钉、调节弹簧和膜盘；3、拆卸调节板和底座；4、拆卸大小阀座盖，取下弹簧和圆盘；5、拆卸连接盘和阀杆。

1、清洗阀体内腔和阀门组件；2、用清洁剂清洗阀门组件的表面，去除污垢和沉积物；3、使用干净的吸水器、刷子和纱布擦拭零部件，将细小的外表损坏清理干净；4、使用低压气流（或酒精喷雾器）吹干零部件表面和内部腔；5、用干净的毛刷，清洁活塞和阀头。

1、检查阀门内部和工作面的磨损程度；2、检查阀杆的磨损程度，并清洁阀杆表面；3、检查阀座的电极磨损情况；4、检查蒸汽减压阀内部是否有松动，重置其损坏的部分；5、检查膜的裂缝、变形等问题。

五、蒸汽减压阀的组装和安装1、将膜盘装回原处并确保调节螺钉复位；2、将调节弹簧和板重新安装到阀体中；3、确保阀座和橡胶密封圈装在板上；4、将阀门组件安装回阀体中；5、将阀门组件和连接盘、阀杆组装在一起；6、将阀座盖和底座装回处于原来位置的零部件上。

1、将阀门组件安装好，检查并处理连接紧固件；2、加入试验油，慢慢打开调节螺钉，观察密封平台的升程情况；3、依照标准调节好阀门，进行标准测试；4、进行封闭测试，检查是否有泄漏情况。

以上就是蒸汽减压阀分解及检修的具体过程，通过此过程的检修，能够更好的保障蒸汽减压阀的正常运行，延长其使用寿命。

如何正确选择合适的蒸汽减压阀

如何正确选择合适的蒸汽减压阀蒸汽系统的减压阀作为一种自力式控制阀，蒸汽减压阀的选型之前，有必要满足蒸汽在蒸汽输送和换热应用中的一些特性。

蒸汽减压阀的上游蒸汽压力一定，经蒸汽减压阀后进入换热器，换热器工作压力一定。

蒸汽通过蒸汽减压阀和温度控制阀进入设备换热空间，同换热表面接触。

蒸汽在换热表面冷凝，产生冷凝水，冷凝水的量比蒸汽小很多，也就是说，当蒸汽冷凝后，蒸汽空间的压力下降。

蒸汽空间压力下降会导致温度控制阀的上下游存在压差，蒸汽会从高压区（控制阀上游）流向低压区（设备内的蒸汽空间），蒸汽减压阀保证流量同压差成某种比例关系，同蒸汽冷凝的速率平衡。

进入下游蒸汽空间的蒸汽量取决于压差和蒸汽减压阀阀门的口径。

在任何时候，通过阀门的蒸汽量应该小于蒸汽的冷凝量（可能阀门太小），换热器内的蒸汽压力和换热率会减小到要求值以下，换热器就无法满足所要求的热负荷。

关小蒸汽减压阀的会减小流量，蒸汽空间的压力和温度下降。

这样蒸汽和制程之间的温差会减小，换热率会降低。

换热效率（U）不会有大的改变，面积（A）是固定的，因此如果平均温差( TM)减小，从蒸汽测到二次侧的换热量也会减少。

不管阀门口径多大，当制程的需求量减小时，阀门必须从全开向关的位置调节。

但是，在最初一段行程内调节作用比较小，阀门行程的改变百分比引起很小的流量的改变百分比。

通常，10%的开度变化会引起5%的流量改变。

行程更大时，当阀芯接近阀座时，5%的行程的改变可能会引起10%的流量的改变，可以得到比较好的调节。

此外，如果蒸汽减压阀的选型过大的话，阀门流通面积增大，给定的流量改变需要的阀门行程的改变会比小口径控制阀要小。

在进行蒸汽减压阀的选型时，噪音是需要考虑的一个很重要的因素，不仅是因为它会增加声音等级，同时会产生振荡损坏阀门的内部件。

通常认为如果干饱和蒸汽在蒸汽减压阀的出口的流速大于0.3马赫数的话，产生的噪音无法接受。

声音在蒸汽中的流速取决于蒸汽的温度和质量，通过蒸汽减压阀的压力下降产生的另一个问题是蒸汽干度增大或者产生过热，这取决于进入阀门的工况。

蒸汽减压阀前后蒸汽温度的变化计算公式

一、概述蒸汽减压阀是工业中常见的一种用于调节蒸汽压力的设备，它能够通过减小蒸汽压力来保护工艺设备和管道系统。

而在蒸汽减压阀操作过程中，其前后蒸汽温度的变化是一个重要的参数，对于工程师和操作人员来说，了解这个变化对于设备的安全运行和能效提高至关重要。

本文将探讨蒸汽减压阀前后蒸汽温度的变化计算公式，帮助读者更好地理解和应用这一参数。

二、蒸汽减压阀的基本原理1. 蒸汽减压阀的作用蒸汽减压阀主要用于控制蒸汽的压力，防止蒸汽在管道系统中造成过高的压力，从而保护设备和管道不受过大的压力影响。

2. 蒸汽减压阀的结构蒸汽减压阀主要由阀体、阀芯、弹簧等部件组成，其结构简单紧凑，操作方便。

三、蒸汽减压阀前后蒸汽温度的变化计算公式1. 温度变化原理蒸汽减压阀在减压的过程中会伴随着一定程度的蒸汽冷却，因为过程中蒸汽的压力减小，而温度与压力成正比关系。

在蒸汽减压阀前后蒸汽温度的变化计算中需要考虑这一冷却现象。

2. 蒸汽温度变化的计算公式蒸汽减压阀前后蒸汽温度的变化可以通过以下公式进行计算：ΔT = T1 - T2其中，ΔT为蒸汽温度的变化，T1为蒸汽减压阀前的温度，T2为蒸汽减压阀后的温度。

T1和T2可以通过蒸汽的压力-温度关系表或蒸汽表来查询得到。

3. 蒸汽表的使用蒸汽表是工程师和操作人员在工程实践中常用的资料，它通过记录蒸汽的温度、压力等参数，为工程师提供了便利的查询工具。

通过蒸汽表可以快速准确地找到蒸汽的压力-温度关系，从而计算蒸汽减压阀前后蒸汽温度的变化。

四、案例分析以某工业生产过程为例，假设蒸汽减压阀前的蒸汽温度为180℃，经过蒸汽减压阀后，压力降低，需要计算蒸汽减压阀后的蒸汽温度。

根据蒸汽表查询，蒸汽压力从6MPa降至3MPa时，温度由180℃降至155℃，则根据前文公式：ΔT = T1 - T2ΔT = 180℃ - 155℃ = 25℃蒸汽减压阀后的蒸汽温度为155℃。

五、结论蒸汽减压阀是工业生产中常见的重要设备，了解蒸汽减压阀前后蒸汽温度的变化对于设备的安全运行和能效提高至关重要。

氨分离器计算

氨分离器计算.1 各股物料进料情况静态混合器出口物流经节流阀减压至1.2MPa 进入气液分离器，由《化工工艺设计手册》查得，35℃时液氨的饱和蒸汽压4.1SNH 3=P MPa 查《计算图表》图4-3-47氨的压焓图，得35℃、1.2MPa ，NH 3的比容/kg m 1013.03NH 3=υ，氨气的质量流量为3NH m '=56.41kg/h ,则释放出来的氨气的体积流量：/h m 714.541.561013.03NH NH NH 333=⨯='=m V υ 各股物料进料情况如下：物料质量流量 mkg/h 密度ρ kg/m³ 体积流量Vm³/h 氨气 56.419.872 5.714 中性油 31066.27⨯810.4 34.13 乙二醇 3.594310⨯ 1103 3.256 Σ6.42310⨯37.39 (液)估算混合液体密度：333L kg/m 03.83539.3710594.31066.27=⨯+⨯==V m ρ.2 分离器型号要求液体在分离器中的停留时间T=1h 。

（1）试算分离器直径T D31L )12.2(AC t VD T ⋅= 液体体积流率V L =34.13+3.256=37.39m³ ，5.2/T T ==D L C ，假设气体空间面积A a 为14%，可变液面面积A=80%，最小液体面积A b 为6%，则试算直径：m 41.3)8.05.2139.3712.2()12.2(3131L T =⋅⨯⨯=⋅=A C t V D 由D T 和A a 查图2.5.1-4，得气体空间高度a=0.65m ，大于最小气体空间高度300mm ，符合要求。

（2）接管距离N L液滴直径按最小分离直径d=200μm 进行计算，时间比值（即液滴通过气体空间高度所需的沉降时间与气体停留时间的比）停留时间R=0.127，则进口出口接管之间的距离：m 107.8127.0)872.9872.903.835(14.041.3714.565.0524.0)(524.05.025.0GG L 2T GN =⨯-⨯⨯⨯=-⋅=RA D V a L a ρρρ根据以上分离器直径T D 和接管距离N L 要求，可选用以下规格卧式容器：（JB4710-2000）：公称直径DN=3600mm ,筒体s 长度L=10800mm 。

减压阀说明书

本类阀门在管道中一般应当水平安装。

蒸汽减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。

蒸汽减压阀的工作由阀后压力进行控制。

当压力感应器检测到阀门压力指示升高时，减压阀阀门开度减小；当检测到减压阀后压力减小，减压阀阀门开度增大，以满足控制要求。

蒸汽减压阀—该阀门的减压比必须在一定程度上高于系统值；即使在最大或者最小流量时它也应该能够对正作用或者反作用控制信号做出响应。

这些阀门应该针对有用控制范围选择，即最大流量的20%到80%。

正常为等比型或者具有等比特性。

活塞式蒸汽减压阀工作原理

活塞式蒸汽减压阀工作原理宝子，今天咱们来唠唠活塞式蒸汽减压阀这玩意儿的工作原理，可有趣儿啦。

咱先得知道啥是活塞式蒸汽减压阀哈。

你看啊，在蒸汽的世界里，压力有时候可调皮了，一会儿高一会儿低的。

这活塞式蒸汽减压阀呢，就像是一个超级管理员，专门来管这个蒸汽压力的事儿。

这减压阀里面有个活塞，这活塞就像是个小门卫。

当蒸汽从入口进来的时候，就像一群小怪兽想要冲进一个城堡。

如果这时候蒸汽压力太大，就好比小怪兽太多太猛啦。

那这个活塞就开始发挥作用喽。

你想啊，活塞的上面和下面都受到压力的作用。

当进口的蒸汽压力特别大的时候，这个压力就会推着活塞往下走。

这活塞往下走可不是瞎走的哦，它下面连着一些小部件呢。

就好像活塞是个小队长，带着一群小伙伴一起行动。

当活塞往下走的时候，它就会让蒸汽通过的通道变小。

这就好比是城堡的门本来开得大大的，突然来了太多小怪兽，小门卫就把大门关小一点，这样进来的小怪兽就不会那么多那么猛啦。

通过把通道变小，蒸汽的压力就会降下来。

这时候，从减压阀出口出去的蒸汽压力就变得比较合适啦，不会像刚进来的时候那么“横冲直撞”。

而且哦，这个活塞式蒸汽减压阀还特别聪明呢。

它能根据不同的压力情况自动调整。

比如说，如果进口的蒸汽压力稍微小了一点，那活塞就不会被压得那么狠啦。

它就会往上抬一抬，这样蒸汽通过的通道就会变大一点。

就好像小怪兽少了一些，小门卫就把大门再开大一点，让合适数量的小怪兽进去。

再说说这个减压阀里面的密封件。

这些密封件就像是小卫士的铠甲，要把活塞周围保护得严严实实的。

要是密封不好，蒸汽就会偷偷溜走，那这个减压阀可就不能好好工作啦。

就像小门卫要是铠甲破了个洞，小怪兽就会从旁边溜进去，那可就乱套了。

还有啊，这个活塞式蒸汽减压阀的弹簧也很重要呢。

弹簧就像是个小助手，它会给活塞一个相反的力。

当蒸汽压力推着活塞往下的时候，弹簧就会说：“你别太过分啦，我还得拉着你呢。

”这个弹簧的力量大小也是可以调整的，就像我们可以调整小助手的力气一样。

Y43H 型先导活塞式蒸汽减压阀

Y43H 型先导活塞式蒸汽减压阀减压阀是一种自动降低管路工作压力的专门装置，它可将阀前管路较高的水压减少至阀后管路所需的水平。

减压阀广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合，以保证给水系统中各用水点获得适当的服务水压和流量。

鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比，因此减压阀具有改善系统运行工况和潜在节水作用，据统计其节水效果约为30％。

减压阀的构造类型很多，以往常见的有薄膜式、内弹簧活塞式等。

减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。

近年来又出现一些新型减压阀。

定比减压原理是利用阀体中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成反比。

这种减压阀工作平稳无振动；阀体内无弹簧，故无弹簧锈蚀、金属疲劳失效之虑；密封性能良好不渗漏，因而既减动压（水流动时）又减静压（流量为0时）；特别是在减压的同时不影响水流量。

减压阀通常有DN50～DN100等多种规格，阀前、后的工作压力分别为＜1MPa和0．1～0．5MPa，调压范围误差为±5％～10％。

应该看到，水流通过减压阀虽有很大的水头损失，但由于减少了水的浪费并使系统流量分布合理、改善了系统布局与工况，因此总体上讲仍是节能的。

减压阀阀共有三种类型:作用式减压阀。

最简单的减压阀，直接作用式减压阀，带有平膜片或波纹管。

因为它是独立结构，因此无需在下游安装外部传感线。

它是三种减压阀中体积最小、使用最经济的一种，专为中低流量设计。

直接作用式减压阀的精确度通常为下游设定点的+/-10%。

活塞式减压阀。

该类型的减压阀集两种阀―导阀和主阀―于一体。

导阀的设计与直接作用式减压阀类似。

来自导阀的排气压力作用在活塞上，使活塞打开主阀。

如果主阀较大，无法直接打开时，这种设计就会利用入口压力打开主阀。

因此，这种类型的减压阀，与直接作用式减压阀相比，在相同的管道尺寸下，容量和精确度（+/-5%）更高。

液压比例调节阀

液压比例调节阀国可以专注于发展以出口为导向的制造业，而大国受外界市场容量和国家安全的限制，必须更多地依靠第三产业发展。

这也就决定了中国的工业化过程中，重工业的增长就整体而言会相对平缓，面向国内需此外，商务部今天还公布了2005年中国进出口额最大的100家民营企业和出口额最大的100家民营企业排名名单。

人民币升值又掀热浪管理层要把握升值节奏人民币近期升值速度比起上半年是阔步向前，而中国海关刚公布的今年6月份的贸易顺差数据可谓是又添一把“新柴”。

与此同时，随着7月21日———中国人民银行宣布人民币实行参考一篮子货币的管理浮动汇率制度一周年，这个让市场敏感的日子的临近，投行、专家、学者、媒体热议人民币升值，似乎又要掀起一波人民币升值热浪。

人民币升值又起新浪从年初到3月底，人民币兑美元由8.07元升值到8.02元的价位。

3月份以来，人民币汇率持续在8.02元上下波动，直到6月下旬才较实质性地突破了8元／1美元的整数关口。

今年上半年，美元兑人民币汇率的累计升值幅度仅为1%。

但自6月30日起人民币汇价四度破8，到上周五创下7.9859元的收盘新高，人民币仅仅用了六个交易日，就升值近0.176%。

近期人民币兑美元汇率可以说是已站稳在以7打头的区间之内。

中国海关日前公布的6月份贸易顺差数据则有如火上添新柴。

6月中国贸易出口增长了23.3%，达到813亿美元，进口增长18.9%，达到668亿美元，贸易顺差在5月份的基础上再次呈现高速增长，总额为145亿美元，增幅达49%。

面对中国不断刷一、产品[电动双座蒸汽减压阀]的详细资料：产品型号：Y45H/Y型产品名称：电动双座蒸汽减压阀产品特点：本系列减压阀主要由阀体、阀座、阀瓣等零件组成，采用双阀座、双锥体阀瓣的结构。

采用压力平衡式阀瓣、升降调节。

其调节机构采用扛杆式，可配用DKJ型或其它型角行程电动执行器，实现遥控和自动控制。

本系列产品的减压比用到0.6较为合适。

本产品主要用于蒸汽管路，调节压力。

y43h减压阀工作原理

y43h减压阀工作原理Y43H先导活塞式蒸汽减压阀是在蒸汽管道系统应用比较广泛的一种减压阀，其采用活塞作为驱动阀芯动作的元件。

比薄膜作为驱动元件的薄膜减压阀更加耐用，使用寿命长。

先导式结构使其调节精度更高，比直接作用式减压阀精度高一倍。

出口压力偏差不大于出口压力的5%。

Y43H先导活塞式蒸汽减压阀先导式减压阀主要由先导阀和主阀组成。

先导阀作为压力调节的领导者，主阀是导阀的执行者。

二者密切配合，完成减压过程。

任何一方出现问题，都会导致减压过程失败。

先导阀主要由导阀体，导阀芯，导阀座，导阀弹簧，调节弹簧，调节螺钉，膜片等零件组成。

先导阀的膜片可以感知阀后压力，根据阀后压力变化改变导阀芯的开启高度，控制进口介质流到活塞上方的流量。

调节弹簧用来设定调节压力范围，转动调节螺钉可以改变出口压力。

主阀由阀体，活塞，活塞环，缸套，主阀芯，主阀座，主阀弹簧，底盖等零件组成。

导阀流出的介质到达活塞上方，在介质压力作用下推动活塞向下运动，带动主阀芯打开。

结构图工作原理：顺时针转动调节螺钉，压缩调节弹簧，弹簧弹性变形后，推动膜片先下动作，同时导阀芯向下动作，导阀芯开启，（介质通过主阀体内导流孔，到达导阀芯位置等候多时了）。

介质通过导阀芯，导阀座密封面后，经过导阀内导流孔到达主阀活塞上方。

推动活塞向下动作，带动主阀芯开启，介质从主阀芯和主阀座间流过，到达阀门出口处，阀后压力开始上升。

继续顺时针转动调节螺钉，阀后压力持续上升。

到达设定压力值后，停止转动调节螺钉，并锁紧它。

阀后压力经过主阀体内反馈导流孔到达导阀膜片下方，作用在膜片下方的压力和调节弹簧作用在膜片上方的力达到平衡。

导阀芯保持一定开度，主阀芯也保持一定开度。

进出口压力维持在平衡状态。

工作原理当出口压力上升时，导阀膜片下方压力随着上升，膜片下方压力大于调节弹簧压力，膜片向上移动，导阀芯在导阀弹簧作用下趋向关闭，流向主阀活塞上方介质压力变小，主阀芯在主阀弹簧作用下趋向关闭，主阀芯和主阀座节流面积变小，使阀后压力下降，直到重新达到平衡。

减压阀

200X减压阀一、产品[减压阀]的详细资料：产品型号：200X产品名称：减压阀产品特点：200x减压阀，是一种利用介质自身能量来调节与控制管路压力的智能型阀门。

200x臧压阀用于生活给水消防给水及其他工业给水系统，通过调节减压导阀，即可调节王阀的出口压力。

出口压力不阀进口压力、进口流量的变化而变化，安全可靠地将出口压力维持在设定值上，并可根据需要调节设定值以达到臧压目的。

二、200X减压阀主要外形连接尺寸：DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 L 150 160 180 200 203 216 241 292 330 356 495 622 698 787 914 978 H1 179 179 179 210 210 215 245 305 365 415 510 560 658 696 735 735H 342 342 342 395 395 405 430 510 560 585 675 730 760 840 910 910订货须知：一、①200X减压阀产品名称与型号②200X减压阀口径③200X减压阀是否带附件二、若已经由设计单位选定公司的200X减压阀型号，请按200X减压阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：可调式减压阀遥控浮球阀液压水位控制阀排泥阀紧急关闭阀压差旁通平衡阀水泵控制液动排泥阀隔膜式多功能水泵控制阀电磁遥控球阀定水位器遥控浮球阀液压水位控制阀WM3隔膜式多功能水泵控制阀减压阀系列价格供用户或设计院工程项目做预算产品口径工作压力(MPa)名称(DN) 1.6(C)2.5(C)4.0（C) 6.4（C) 10.O(C)Y43H 蒸汽减压阀20 555 555 795 885 25 450 615 615 885 1230 32 472.5 667.5 667.5 1207.5 1477.5 40 577.5 810 810 1440 1642.5 50 615 885 885 1620 1927.565 712.5 1072.5 1072.5 1860 213080 1012.5 1425 1425 2340 2917.5100 1230 1567.5 1605 3120 5670125 1860 2340 2415 5062.5 8047.5150 **** ****.5 3150 7560 9450200 4305 4380 9450 11632.5250 7350 8880 12000300 12855 12945350 18450 22320400 30780 31140产品口径工作压力(MPa)名称(DN) 1.6(C) 2.5(C) 4.0（C)Y43W 蒸汽减压阀20 2002.5 2002.5 2400 25 2220 2220 2670 32 2340 2340 3060 40 3060 3060 3480 50 3532.5 3532.5 4020 65 3870 3870 4950 80 6300 6930 7560 100 6660 6930 9054 125 9450 9810 12330 150 13950 14670 17820 200 19500 20445250 34695 36195300 55500 57750350 78750 82500400产品口径工作压力（mpa）名称(DN) 1.6（T)200P 减压阀15 345 20 382.5 25 562.5 32 930 40 120050 1387.5Y110X 减压阀15 525 20 240 25 240 32 285 40 367.5 50 435产品口径工作压力(MPa)名称(DN) 1.6(C) 2.5(C) 4.0（C) 6.4（C) 10.O(C)Y42X 减压阀15 510 510 540 76520 510 510 540 76525 540 540 615 81032 630 630 705 1117.540 757.5 757.5 870 1372.550 832.5 832.5 900 1500 2250 65 1012.5 1012.5 1117.5 1695 2520 80 1372.5 1372.5 1515 2160 3240 100 1650 1657.5 1912.5 2880 4320 125 2557.5 2595 3420 4830 7237.5 150 **** ****.5 3870 7200 11340 200 4830 4860 5580 9000 15300 250 4680 9270300 12780 12960350 21240 21600400 30240 30600产品口径工作压力(MPa)名称(DN) 1.6(P)2.5(P)4.0（P) 6.4（P)Y42X 不锈钢减压阀15 1770 1770 2107.5 20 2070 2070 2490 25 2310 2310 2754 32 2490 2490 297040 3150 3150 367550 3600 3600 432065 4140 4140 4972.580 6255 6255 7500100 6750 6255 8460125 9840 10200 12225150 14400 14940 17940200 19440 20340 24420250 36540 38700 46440300 51480 55140 68175产品口径工作压力(MPa)名称(DN) 6.4（C) 10.O(C) 6.4（I) 10.O(I)Y45Y/H 杠杆式减压阀50 2700 2820 4950 5130 80 3960 4140 7380 7620 100 4770 5010 8280 8550 150 **** **** 16380 17010 200 11880 12240 25200 26280 250 25200 26100300 35640 36450YZ11X- 16只管减压阀1.6(T) 1.6(P) 15 112.5 375 20 127.5 382.5 25 187.5 487.5 32 255 675 40 465 907.5 50 630 1305产品口径工作压力(MPa)名称(DN) 1.6(C)2.5(C)4.0（C) 6.4（C)YK43X/F 空气减压阀15 1260 1260 1440 20 1305 1305 1485 25 1380 1380 1560 32 1440 1440 1620 40 1605 1605 1770 50 1770 1770 216065 1950 1950 243080 2220 2220 2610100 2430 2520 2850125 3240 3375 3600150 **** **** 4380200 5040 5220 6030250 9270 9540 3120300 13140 13410 15300350 21600 22500 27000产品口径工作压力(MPa)名称(DN) 1.6(C) 2.5(C) 4.0（C)YK43X/F 不锈钢空气减压阀15 2760 2790 3060 20 2940 2970 3240 25 3090 3210 3510 32 3300 3465 3810 40 3990 3990 4380 50 4455 4650 5100 65 5010 5010 5490 80 7290 7380 8130 100 8370 8730 10035 125 10935 11400 13110 150 16080 16830 19350 200 21540 22770 26175 250 33300 35100 40365 300 53100 55800350 78120 80460产品口径工作压力（mpa）名称(DN) 2:1* 3:1*Y13X-16T 比例式减压阀15 330 360 20 330 360 25 360 435 32 495 540 40 600 675 50 795 855Y416X 1.6（Z） 2.5（C)减压稳压阀253240 525 765 50 630 840 65 810 1020 80 1035 1380 100 1245 1650 125 1920 2565 150 **** **** 200 3510 4830产品口径工作压力（mpa）名称(DN) 2:1* 3:1*Y13X-16T 比例式减压阀（B型铁壳铜芯）40 352.5 390 50 420 450 65 540 622.5 80 705 780 100 885 990 125 13200 1425 150 1657.5 1785 200 2287.5 2490Y13X-16T 比例式减压阀（全铜）40 1012.5 1050 50 1192.5 1282.5 65 1770 1800 80 2220 2235 100 2775 2992.5 125 4020 4230 150 **** **** 200 7425 8010产品口径工作压力（mpa）名称(DN) 1.6（Z） 2.5（C)Y44H/T 波纹管减压阀20 630 832.5 25 652.5 855 32 667.5 930 40 765 1080 50 810 115565 1080 1575 80 1500 2100 100 1770 2340 125 2610 3720 150 **** ****CYY12F 锻压内螺纹空气减压阀1.6(C)2.5(C)4.0（C)1.6/2.5P 15(1/2) 555 555 615 1065 20(3/4) 630 630 705 1170 25(1") 690 690 795 1590 32(5/4) 840 840 975 1665 40(3/2)50(2")型号口径16 16C/25 40 64 100 16P/25 40P 64PY43H 活塞式减压阀DN15/DN20360 465 555 675 870 1245 1455 1770 DN25 390 525 645 750 1050 1755 1905 2265 DN32 420 600 675 1005 1320 2010 2175 2430 DN40 480 720 870 1200 1545 2325 2520 3195 DN50 525 780 945 1395 1995 2625 2790 3600 DN65 600 930 1110 1575 2355 2850 3675 4500 DN80 930 1260 1485 1800 2520 3840 6030 6450 DN100 975 1350 1695 2100 2850 4635 6300 7695 DN125 1575 2265 3180 3870 5430 8550 12195 13695 DN150 **** **** 3600 5400 7560 9825 14070 17475 DN200 2565 3750 4935 7035 9450 13395 19635 22875 DN250 6345 7425 8775 25350 29520DN300 7890 9345 13320 35550DN350 20055DN400 26790DN450 37500DN500 48990型号口径16 16C/25 40 64 100 16P/25P 40P 64P Y42H DN15/DN20 285 360 390 495 645 1155 1200 1365（高压）直接作用弹簧薄膜减压阀DN25 339 435 480 630 855 1410 1710 1935DN32 375 510 555 705 1035 1605 1920 2130 DN40 495 660 720 870 1230 2010 2625 3180DN50 570 750 810 990 1395 2175 2685 3570 DN65 600 810 855 1035 1620 2475 3570 4410 DN80 855 1245 1410 1605 2400 3750 4950 6390 DN100 1140 1590 1710 2055 3075 4950 6855 8535 DN125 2025 2820 3135 3540 5145 9015 13140 14610 DN150 **** **** 3465 4230 6675 10035 15045 19020 DN200 3150 4560 5100 5715 7650 16695 21900 24120 DN250 6870 8805 9480 13245 28605 31845DN300 8490 11385 47925DN350 16500DN400 19425DN450DN500型号口径10/16* 16C/25 16PY44H减压阀波纹管式DN20 600 780 1422 DN25 600 795 1530DN32 630 855 1710 DN40 705 990 1920DN50 750 1065 1995 DN65 990 1425 2550 DN80 1365 1905 4035 DN100 1620 2295 4950 DN125 2400 3345DN150 **** ****型号口径100* 100I Y945H100 Y945H100IY44H减压阀波纹管式DN50 2370 4155 6120 7485 DN80 3465 6090 7455 9570DN100 4200 6885 8355 10620 DN150 6300 13575 14160 20355DN200 10230 21120 16380 26070 DN250 22065 26760 34470 DN300 30615型号口径16C/25 40 64 16PYK43X/F/Y型先到活塞式气体减压阀DN20 1125 1185 1320 1500 DN25 1155 1215 1395 1995DN32 1230 1305 1500 2220 DN40 1320 1410 1605 2610DN50 1410 1500 1800 2850 DN65 1605 1770 2085 3030 DN80 1965 2160 2595 3915 DN100 2220 2460 2820 4500 DN125 3075 3840 4605 7425 DN150 **** **** 5820 9015 DN200 4800 5880 7440 12660 DN250 9195 9960DN300 12675 14100DN350 20370 22665DN400 35220产品名称口径1.0/1.6(铸铁）1.0/1.6（铸钢，球墨）2.5mpaYX741 减压阀DN40 975 1095DN50 1050 1125 DN65 1125 1275 DN80 1200 1425DN100 1350 1650 1725 DN125 1800 2025 2100 DN150 **** **** 2475 DN200 2775 3150 3300 DN250 3750 4650 4800 DN300 5400 6300 6600 DN350 6450 7950 8250 DN400 8250 9750 10050 DN450 9750 11700 12000 DN500 11250 13500 13950 DN600 14250 18750 19500 DN700 22950 26700 27450 DN800 30450 34500 35250 DN900 43500 54000 55200 DN1000 57000 69000产品名称公称通径工作（mpa）1.0/1.6200X 减压阀DN40 421.5 DN50 432 DN65 478.5 DN80 534 DN100 609 DN125 778.5 DN150 816 DN200 1294.5 DN250 2362.5 DN300 3282 DN350 5869.5 DN400 8475 DN450 11082 DN500 12432产品名称公称通径工作压力(MPA)1.0/1.6Z 1.0/1.6C可调式减压DN25 834 1000.5稳压阀DN32 834 1000.5YX741X-16DN40 889.5 1074DN50 927 1111.5DN65 1020 1222.5DN80 1206 1482DN100 1390.5 1668DN125 1761 2131.5DN150 2317.5 2779.5DN200 2964 3613.5DN250 4077 4911DN300 5559 6670.5DN350 7041 8449.5DN400 8523 10191DN450 10377 12414DN500 14452.5 17418DN600 21309 25570.5DN700 29652 35577DN800 37986 45582一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

高温高压蒸汽减压阀-Y63H高温高压蒸汽减压阀(1)
