井壁成像测井资料处理解释交流
测井资料处理及其相关解释
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载测井资料处理及其相关解释地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容测井资料处理与解释7.1 测井资料综台解释 comprehensive log interpretation对用多种测井方法获得的资料进行综合地质解释。
7.2 测井数据处理 log data processing用人工或计算机处理测井数据。
7.3 测井地层评价 formation evaluation主要应用测井资料评价地层的岩性、物件和所含流体性质的过程。
分棵眼井地层评价和套管井地层评价。
7.4 岩石物性 rock properties主要指储层岩石储集流体和流体渗流能力的物理性质。
测井解释中的岩石物性指孔隙度和渗透率。
7.5 储集层基本参数 reservoir fundamental parameter反映储集层性质的有效孔隙度、绝对渗透率、含油气饱和度(或含水饱和度)和储集层有效厚度。
7.6 总孔隙度 total porosity单位体积岩石中所有孔隙体积之和，包括孤立孔隙与被粘土束缚水所占据的孔隙体积。
7.7 非连通孔隙度 non-connected porosity孤立孔隙度 isolated porosity单位岩石体积内与孔隙网络不连通的孔隙体积。
非连通孔隙可能在火成岩或碳酸盐岩中明显发育,如溶洞、铸模和粒内孔隙。
7.8 有效孔隙度 effective porosity单位体积岩石中对流体渗流有贡献的连通孔隙体积。
它不包括孤立孔隙(与其他孔隙之间不连通)以及粘土矿物或其他颗粒吸附水所占据的孔隙体积。
岩心孔隙度测量—般是在干燥状态下进行的，岩心烘干过程基本使粘土束缚水丧失。
成像测井综合解释[精]
![成像测井综合解释[精]](https://img.taocdn.com/s3/m/5572796a4a7302768e9939e9.png)
（8）缝合线 由于缝合线是压溶作用的结果，因 而两侧有近垂直于缝合面的细微的 高电导率异常。当压溶作用主要来 自于上覆岩层压力，缝合线基本平 行于层理面；当压溶作用主要来自 于水平构造挤压作用，缝合线基本 垂直于层理面
缝合线
10
3、裂缝形态
（1）张开缝：在电成像图上呈 黑色高电导异常，声波反射信号微 弱，甚至无反射，在幅度图上的特 征表现为暗色；在时间图上没有信 号返回，即无反射表面，表现为黑 色，
17
三、沉积构造的成像测井解释方法研究
韵律层理 韵律层理的一般地质特征:在沉积剖面上 具不同成分、结构、颜色的薄层有规律 地叠复。图像特征:明暗互相间隔的条带 组合。
韵律层理成像
18
水平层理 水平层理的一般地质特征:多发育在沉积稳定 的深水或较深水环境，层系及纹层均呈水平 面垂向相叠合。图像特征:成像图上表现为各 个细层之间亮色直线型组合。
2
2、真假裂缝的识别 （1）钻痕、刮痕的识别 因钻头不规则运动所致，声波成像的时间图上无明显特征，主要是在 幅度线上形成明暗的条纹。其基本特征是：条痕角度偏高，且带宽很 细、很密，一般360°都可能出现。
3
2、真假裂缝的识别
（2）钻具振动形成的裂缝钻井过程 中由于钻具振动可能形成裂缝，它们 十分微小且径向延伸很浅，这种裂缝 虽然在FMI成像图上有高电导率的异常，
15
3、溶洞在井壁上的分布特征
（1）均匀分布的溶洞 有时溶孔在井壁呈均匀分布，在图像上 表现为均匀分布的小团状黑色高电导异 常。 （2）层状分布的溶洞 有时溶孔在井壁呈层状分布，在图像上
表现为沿层面呈团状黑色高电导异常。
通过对溶洞形态及排列方式的描述，有
可能推测岩溶的分带，如水平潜流带或
(完整版)(精品)测井资料处理解释(测井监督培训200801)
测井监督培训课程测井资料处理解释蔡文渊中国石油测井有限公司华北事业部2008年1月内容⏹测井资料综合解释基础⏹测井资料数据处理基本方法⏹砂泥岩地层测井解释方法⏹碳酸盐岩裂缝性储层测井解释方法⏹测井资料地质应用⏹测井资料工程应用⏹生产测井解释方法简介第一部分测井资料综合解释基础⏹测井是应用地球物理方法（包括重、磁、电、震、测井）之一。
是利用岩层的电化学、电、磁、声学、放射性及核物理等地球物理响应特性，测量物理参数的方法。
⏹用物理学的原理解决地质学的问题。
第一部分测井资料综合解释基础⏹测井方法众多。
电、声、放射性是三种基本方法。
特殊方法（如电缆地层测试、地层倾角测井、成像测井、核磁共振测井），其他形式如随钻测井。
⏹各种测井方法基本上是间接地、有条件地反映岩层地质特性的某一侧面（岩石物理性质）。
第一部分测井资料综合解释基础测井资料综合解释就是按照地质任务选择多种测井方法组成综合测井系列，根据测井解释原理和方法，结合地质、钻井、开发等资料，进行测井资料数据处理，作出综合性的地质解释，解决地层和储层划分、油气层和有用矿藏的识别与评价、以及勘探开发中的其他地质问题。
一、测井解释的主要任务✓地层评价✓地质解释及应用✓工程检测及应用✓产吸剖面解释裸眼井（地层评价）测井系列套管井（地层评价）测井系列生产测井及工程测井系列1、地层评价裸眼井、套管井地层评价：➢岩性识别与评价——泥质、矿物成分及含量，岩性剖面➢储层划分及参数计算——孔、渗、饱及厚度等➢油气层（其他矿藏）识别与评价常规地层评价(单井)主要任务——划分单井地质剖面——储集层评价1）储层划分2）岩性评价3）物性评价4）含油性评价5）油气层及产能评价2、地质解释及应用➢综合录井剖面成图、岩心归位、地层对比➢构造解释与沉积相分析➢油藏描述➢储量参数计算3、工程检测及应用➢井斜、方位、井径等井眼几何形态➢地层（孔隙流体）压力➢岩石力学参数——地应力剖面➢固井质量评价➢套管工程检测➢射孔质量、酸化和压裂效果检查4、产吸剖面解释➢产液剖面解释➢吸水剖面解释➢确定出水、串槽层位二、测井解释模型测井信息地质信息测井记录的各种岩石物理参数：电阻率、声波时差、体积密度、自然电位…解释成果：岩性(矿物成分含量)、泥质含量、孔隙度、渗透率、含水饱和度…二、测井解释模型测井信息与地质信息的对应关系广义上：测井信息与地质信息客观关系的形象化描述，如岩电关系等。
《测井地质学》第三章-井壁成像测井及解释
王贵文：WANGGW@
FMI测量原理
FMI仪器及 极板部分的示意 图，FMI有八个极 板，每个极板有 两排24 个电极， 八个极板共计192 个电极，测量过 程中八个极板推 靠至井壁，192个 电极同时测量， 每个电极可测得 所在处井壁视电 阻率值。随着仪 器上提可测得全 井段的数据，经 过一系列处理， 即可获得测量井 段纵向上的微电 阻率扫描图像。
王贵文：WANGGW@
* 成像测井资料--用阵列或扫描方法测量记录井壁或井周岩石物 理性质的二维或三维分布--数字图像 * 研究的方法：建立地质模型 研究成像测井对地质事件的几何分辨率和物理分辨率 研究成像测井数字图像的异常信息分析方法 探索地质事件的标识技术（模版匹配、模式识别及数字仿真）。 * 目标：对电学和声学成像测井在地质响应实验、图像分析、地 质解释应用三个层面上开展研究，建立成像测井地质解释的理论 和方法体系。发挥成像测井在评价复杂非均质油气藏的特殊作 用。
wanggwcupeducn成像测井解释评价方法成像测井解释评价方法层次1图像直接解释层次2常规测井约束解释层次3岩心约束解释层次4图像综合解释解释层次解释层次区域地质背景地质概念模式常规测井解释岩心观察描述岩屑录井资料构造研究沉积学研究储层研究取心井段图像标定岩性图像关系模式建立未取心井段图像外推解释地层精细划分岩性解释孔洞发育带假象图像剔除典型地质现象初步解释约束条件约束条件解释目标解释目标在对大量的井壁成像测井资料解释的基础上总结了一套循序渐进由浅入深由分析到综合的分层次展开的成像测井资料解释方法
王贵文：WANGGW@
广泛调研电学和声学扫描和阵列成像测井方法、仪器和成果处理技 术的信息资料，深入分析我国各油田典型成像测井数字图象资料及 定性解释成果，明确了利用成像测井资料可识别的过井筒地质事件 为： * 薄层及微细层（厚度为0 .01m—0.1m） * 断层、褶皱 * 裂缝（足够的延伸长度，开度>0.01mm） * 沉积构造（层理等） * 孔隙（直径>0.1mm）洞穴（直径>2mm） 上述在事件的识别上主要应用全井眼微电扫描测井（FMI）及超声波反射 扫描测井（CBIL），图像资料识别的精度取决于对上述两种仪器响应地质 事件的几何分辨率及物理分辨率以及图像重构和边缘信息提取方法的研 究。解释的可信性和有效性取决于用地质刻度测井方法建立解释模式和图 版。
(精品)井壁成像测井资料处理解释交流
泥质团块、泥砾、溶孔、气孔、杏仁构造等 变形、搅动、滑塌构造等 正韵律层等密度递变层 井眼崩落等 钻具与井壁擦痕等
测井仪器异常、外界干扰等
井壁成像资 料地质应用
裂缝是岩石结构中应力释 放所产生的结果，它是岩石 发生破裂的直接产物，一般 发育于有利构造部位的脆性 地层中。
（一）成像资料裂缝评价
成像数据预处 理、图像生成
岩性识别
井壁成像资 料地质应用
孔洞参数 自动计算
LogView 模块
人机交互 拾取裂缝
裂缝参数计算
综合评价
Porodist 模块
声电成像 孔隙分析
电成像测井地质解释基础图像模式
成像解释图象模式
块状模式 条带状模式
线状模式
斑状模式 杂乱模式 递变模式 对称沟槽模式 规则条纹模式
DIP6、P1AZ、RB、AZIM、DEVI、C14、 DIP5、DIP6。
C25、C36、GRAZ、ETIMD、TENS、
GR
• 微电阻率成像测井资料的处理
• 深度及速度校正 • 数据规一化 • 发射电压校正 • 死电极校正 • 数据刻度 • 图像加强
• 声波成像资料的处理
• 深度与速度的校正 • 图像的增强和处理
电导率曲线：DB1、DB2、DB3、DB4、 DB1A、DB2A、DB3A、DB4A； 方位曲线：P1AZ、RB、AZIM、DEVI。
P1BTN、P2BTN、P3BTN、P4BTN、
电导率曲线：P1BTN、P2BTN、P3BTN、
P5BTN、P6BTN、GAZF、ETIMD、
P4BTN、P5BTN、P6BTN；

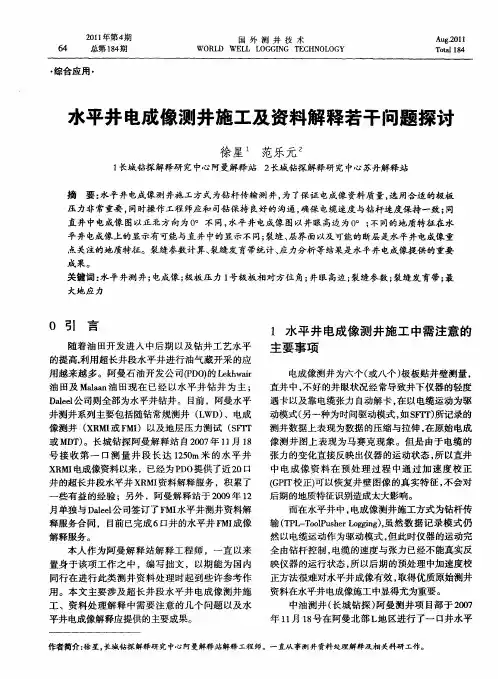

水平井电成像测井施工及资料解释若干问题探讨
号 接 收第 一 口测量 井段 长 达 １５ｍ米 的水 平井 ２０ Ｘ ＭＩ Ｒ 电成 像资料 以来 ，已经 为 Ｐ Ｏ提供 了近 ２ Ｄ ０口 井 的超 长井 段水 平井 Ｘ ＭＩ Ｒ 资料 解 释服务 ，积累 了 些 有 益 的经 验 ；另 外 ，阿 曼解 释 站 于 ２０ 年 １ ０９ ２
而在水平井中 ， 电成像测井施工方式为钻杆传 输 （Ｐ — ｏｌ ｓ ｒ ｏｇ ｇ， Ｔ Ｌ Ｔ ｏ ｕｈ ｇｉ ） Ｐ ｅ Ｌ ｎ 虽然数 据记录模 式仍 然以电缆运动作为驱动模式 ， 但此时仪器的运动完 全由钻杆控制 ， 电缆 的速度与张力已经不能真实反 映仪 器 的运 行状 态 ， 以后期 的预处 理 中加 速度 校 所
１ 水平井 电成像测井施工 中需注意 的 主 要事 项
电成像测井为六个（ 或八个 ） 极板贴井壁测量 ， 直井中， 不好 的井 眼状 况经 常 导致 井下 仪器 的轻度 遇卡以及靠电缆张力 自动解卡， 在以电缆运动为驱 动模式 （ 另一种为时间驱动模式 ， Ｆ－ 所记录的 如ｓ Ｉ＇ Ｉ ） 测井数据上表现为数据 的压缩与拉伸 ， 在原始电成 像测井图上表现为马赛克现象 。但是 由于电缆 的 张力 的变 化直 接 反映 出仪 器 的运动 状 态 ， 以直井 所 中 电成 像资 料在 预处理 过程 中通 过加速 度校 正 （Ｐｒ Ｇ Ｉ 校正） 以恢复井壁图像的真实特征 ， Ｉ ＇ 可 不会对 后期 的地质特 征识别造 成 太大影 响 。
Ｃｏｓ ｅｔｎ 使得整 个井 段裂缝发育状况一 目 ｒ ｃｏ）， ｓＳ ｉ 了然。图５ 就是 阿曼北部某 口井的裂缝发育带在井 眼轨 迹 图上 的清 晰显示 。
如图５ 示 ， 所 该井 水 平 井 段 主要 有 两 个裂 缝 发
像图； 各种地质特征蚯蚓图及蝌蚪图； 最大地应力方 向； 裂缝定量计算参数等曲线。 另外 ， 由于水平井测量井段一般在 ｌ０ ｍ左右 ， Ｏ０ 为了更加直观反映 出解释结果 ， 建议另附一份 １ ０ ：０ ２ 的解 释成 果 图 。该 图中可 以添加 常 规 的 电阻率 、 孔
测井技术方法及资料解释教程
3、用长电极梯度曲线（如4米梯度）定性分析储层含油性。
4、短电极的电位曲线用于跟踪井壁取心。
§1.2
•微电极测井 ML
普通电阻率测井
1、贴井壁测量，同时测量微梯度和微电位两条曲线。前者主要反映泥 饼附近的电阻率，后者反映冲洗带电阻率。 2、探测范围小（4cm和10cm），不受围岩和邻层的影响。 3、适用条件：井径10-40cm范围。 4、质量要求 1）泥岩低值、重合； 2）渗透性砂岩数值中等，正幅度差(盐水泥浆除外）； 3）致密地层曲线数值高，没有幅度差 或正、负不定的幅度差。 4)除井眼垮塌和钻头直径超过微电极极板张开 最大幅度的井段外，不得出现大段平直现象。 测量示意图 冲洗带 泥饼
§1.2
•微电极测井应用
普通电阻率测井
1、详细划分地层剖面； 2、判断岩性，划分渗透层； 3、精确划分储层有效厚度； 4、确定冲洗带电阻率。 5、分析储层非均质性
§1.3
•基本原理
侧向（聚焦）测井
盐水泥浆、高阻薄层条件下， 普通电阻率测井失真，· · · · · · · ·
屏蔽电极
增加屏蔽电极，
记录初至波到达记录初至波到达两个接收器的时间差两个接收器的时间差仪器居中井壁规则仪器居中井壁规则t1tttt补偿声波测井补偿声波测井11井眼变化的补偿井眼变化的补偿22仪器倾斜影响的补偿仪器倾斜影响的补偿33深度误差的消除深度误差的消除21声速测井声波时差曲线的影响因素声波时差曲线的影响因素裂缝或层理发育的地层裂缝或层理发育的地层未胶结的纯砂岩气层高压气层未胶结的纯砂岩气层高压气层井眼扩径严重的盐岩层井眼扩径严重的盐岩层泥浆中含有天然气泥浆中含有天然气周波跳跃周波跳跃21声速测井??质量要求质量要求11渗透层不得出现无关的跳动出现周波跳跃测速应降至渗透层不得出现无关的跳动出现周波跳跃测速应降至1000m1000mhh以下重复测量
成像测井的解释与应用
白云岩
白云岩易受溶蚀等作用 影响，裂缝及溶洞发育， 多以高角度缝和斜交缝 为主。白云岩比灰岩脆 硬，由于灰岩白云化后， 体积收缩，晶形变得规 则，从而形成大量晶间 缝，再由于地下水的溶 解作用使晶间缝扩大形 成晶间孔，进一步可形 成溶孔、裂缝，因而白 云岩比灰岩更能形成良 好的储层。
混合花岗岩
有效缝与充填缝区别
充填缝为无效缝，要与天然裂缝识别开。
裂缝可以是方解石充填，也可以是泥质 充填，当存在方解石充填时，STAR图像 显示为亮色；当存在泥质充填时，STAR 显示为暗色，易与有效缝相混淆。如有 全波列图可对源自，斯通利波没有衰减， 说明为无效缝。
图像的增强处理
为了突出成像图上地质特征的效果，可
成像测井的解释与应用
汇报人：王拓夫
立项目的及意义
井壁成像测井，它以其直观性、可视性，能直 接地反应井周地层的分布情况和地质特征，但 是目前的处理软件在裂缝密度、裂缝张开度、 裂缝条数、裂缝孔隙度及孔洞的面比率等参数 评价上仍达不到定量水平；不同地质特征在成 像图上的区别，有效裂缝和无效裂缝的识别等 还不能解释的非常清楚。
裂缝分类：低角度缝
低角度裂缝在成像图 上表现为低电阻的暗 色条弦，形成一个低 幅度的正弦或余弦波 形，切割层理或井眼；
裂缝分类：高角度缝
高角度缝在图像 表现为低电阻的 暗色条纹，形成 高幅度的正弦或 余弦波形，切割 整个井眼 。
裂缝分类：网状裂缝
网状缝由于裂缝相互 交织在一起，相互切 割，在成像图上表现 为暗色网状形态。
（1）、与常规深、浅侧向对比判别裂缝的径 向延伸程度
由于浅侧向测井的径向探测深度浅，而 深侧向的径向探测深度深，当裂缝径向延 伸大时，深、浅侧向电阻率均降低；当裂 缝径向延伸较小时，只有浅侧向电阻率降 低，而深侧向基本不变化。
成象测井处理解释使用手册
FORWARD27成像测井处理解释系统使用手册成像测井是90年代发展很快的新型测井技术。
可以提供分辨率高、可靠的二维或三维目地层物理参数图像，用于研究各种非均质非线性问题，评价油气产层，解决勘探开发的地质问题。
国内正在应用的成像测井仪器有斯仑贝谢的二极板地层微电阻率扫描测井FMS2、四极板地层微电阻率扫描测井FMS4、全井眼微电阻率扫描测井FMI，原西方阿特拉斯的声电组合成像测井STAR、环周声波成像CBIL，哈里伯顿微电阻率扫描测井EMI、以及声成像CAST_V。
本处理模块提供对上述各种测井仪器的数据处理、成像显示和解释评价工具。
处理流程：1、数据加载通过本平台提供的工具，将成像测井资料原始数据(LIS,DLIS,XTF,CLS)加载到平台，形成相应的WIS数据格式文件。
2、数据预处理可以做速度、加速度校正；极板纽扣电极对齐；动态、静态数据标准化；直方图均衡，EMEX校正，还可以自动剔除坏电极等。
可以生成高质量的测井成像图像。
对于FMI可以做DCA裂缝探测。
速度、加速度校正：由于测井仪器在井下不规则运行或遇卡会产生锯齿状或平直段曲线，识别其特征，利用加速度校正曲线重新采样进行校正。
数据归一化和数据预处理：由于不同的测井仪器测量的各电极测井曲线变化大，必须做数据标准化；同时，还对测井数据做极板纽扣电极对齐；动态、静态数据标准化；直方图均衡，EMEX 校正等。
剔除坏电极：电极工作不正常或电极与井壁接触不好，使曲线在某一段深度上数据几乎没有变化，而且其均值与相邻电极有很大不一致，本系统可以根据坏电极、相邻电极曲线特征恢复坏电极曲线。
3、生成成像图形根据地层声电变化特征，可以选取不同的归一化窗长，生成分辨率高的、地质特征明显的动态图形，也可以生成全井段统一刻度、归一化的静态图像。
扫描曲线的均衡归一处理：通过对采样数据在纵向、横向的均值和方差的归一化处理来实现数据的纵向、横向均衡化。
在整个处理井段内对扫描数据作归一化处理。
成像测井综合解释[精]
2、真假裂缝的识别 （1）钻痕、刮痕的识别 因钻头不规则运动所致，声波成像的时间图上无明显特征，主要是在 幅度线上形成明暗的条纹。其基本特征是：条痕角度偏高，且带宽很 细、很密，一般360°都可能钻具振动形成的裂缝钻井过程 中由于钻具振动可能形成裂缝，它们 十分微小且径向延伸很浅，这种裂缝 虽然在FMI成像图上有高电导率的异常，
黄铁矿斑块的测井特征
14
2、真假溶洞的识别
（2）溶蚀孔洞与井壁崩落的区别 其区别是井壁崩落是有方向性的，且呈180度对称分布；而溶洞无方向性，可在 360度方位上随机分布，且大小不一。井壁崩落多发生在致密层段，而溶洞发生 在储层段。 （3）角砾间隙与溶孔、溶洞的区别 两者的主要区别是它们的形态、分布和电导率差异大小。角砾和角砾间隙之间的 电导率差异较大，可以根据动静图象结合来区分。角砾一般表现为高阻（亮色） ，且轮廓分明，角砾间隙为低阻；角砾间隙在成像测井图上表现为形似溶孔的特 征。
15
3、溶洞在井壁上的分布特征
（1）均匀分布的溶洞 有时溶孔在井壁呈均匀分布，在图像上 表现为均匀分布的小团状黑色高电导异 常。 （2）层状分布的溶洞 有时溶孔在井壁呈层状分布，在图像上
表现为沿层面呈团状黑色高电导异常。
通过对溶洞形态及排列方式的描述，有
可能推测岩溶的分带，如水平潜流带或
垂直渗流带。在水平潜流带的溶蚀孔洞 多平行层面分布，且呈圆形或椭圆形； 在垂直渗流带的溶蚀孔洞多垂直于层面 分布，且呈长条形。但应注意图像的纵 、横向比例。
井眼崩落特征
9
2、真假裂缝的识别
（8）缝合线 由于缝合线是压溶作用的结果，因 而两侧有近垂直于缝合面的细微的 高电导率异常。当压溶作用主要来 自于上覆岩层压力，缝合线基本平 行于层理面；当压溶作用主要来自 于水平构造挤压作用，缝合线基本 垂直于层理面
成像测井图像解释模式及典型解释图版研究
文献标识码 -< ,
文章编号 -0 , 1 1 1 = 2 3 4" 4 1 1 4 #1 0 1 1 4 7 1 ;
成 像测井是 4 主要以扫描或阵列的 1世纪 : 1年代中后期到 = 1年代初期陆续走向商业化的测井技术 ! 方式 ! 测量岩石的某个物理量 " 如电阻率 / 声阻抗等 # 沿井壁或井周的二维或三维分布 ! 形成井剖面的 数字图像 ! 间接显示出裂缝 / 层理 / 孔洞等地质现象 . 我国于 4 1世纪 = 1年代初系统引进了成像测井技 0 ?; 术 !并在裂缝识别 /岩相分析 /储层划分等诸方面见到了良好的地质效果 , .然而对于图像的地质解释 一直停留在 @ 相面 A" 定性 #的水平 !很大程度上取决于解释人员的经验 .因而 !通过岩心的对比刻度和 对图像本身的理论分析 ! 将典型的图像特征与特征地质现象建立相对应的解释模式 ! 就显得尤为必要 . 成像测井地质解释的一般思路是 B 遵循岩心为第一性参照标准 ! 针对岩心和测井图像兼有良好反映 的层段 ! 详细观察和描述其地质现象 ! 采用照片或岩心扫描等方式记录岩心信息 ! 将测井图像和岩心信 息同时输入成像测井交互处理系统进行对比解释 ! 经过同种地质现象的多次成像匹配处理 ! 建立该种地 质现象的图像解释图版 ! 为后续解释提供指导性模型 .
第+ -卷第 (期
耿会聚等 1 成像测井图像解释模式及典型解释图版研究
[+ 5 [
亮斑为高阻砾石的响应 !
" 结
语
典型图像模式的提出 # 由图像特征出发 # 阐明了不同模式所代表的地质意义 # 为成像测井解释提供 了面向地质目标的图像分类 ! 特征地质现象的解释图版更是直接建立了联系成像测井图像与不同地质现 象之间的桥梁 # 将为同类地质现象的解释起到参照标准的作用 # 对于今后的成像测井解释具有重要的指 导意义和实用价值 ! 但是 # 应当强调 # 所有的成像测井解释都是在地层时代 $ 岩性序列 $ 基本储层特征 确定的前提下进行的 # 脱离了特定的地质背景 # 单纯地套用图版势必会遇到其局限的一面 ! 在本研究过程中得到了郭荣坤 $ 管守锐等教授的指导 # 塔里木油田测井站 $ 新疆油田公司研究院等 有关单位给予了大力帮助 # 在此一并致谢 % 参考文献 ’ &
测井资料处理与解释
二、测井数据处理系统总流程
测井数据处理系统是以统一的数据库管理为基础；以测井信 息为主，并充分利用地震、地质、钻井、试井等信息，运用 现代技术解决勘探开发问题的硬件与软件构成。
工业标准测井数据格式
数据格式 LIS DLIS BIT LAS LA716 TIF ASCII WIS 用户自定义格式 测井公司 仪器系列 斯仑贝谢 CSU 测井系统 (Schlumberger) 斯仑贝谢 MAXIS 测井系统 (Schlumberger) 阿特拉司 （Western Atlas Wireline） CWLS Western Atlas Wireline Atlas Wireline Service 备注
测井信息与地质信息关系的复杂性以及具有强 烈的地区性特点，人们广泛采用数理统计方法， 将岩心分析数据和生产测试等实际数据直接同 测井信息建立地区统计解释模型。
该方法的实质是应用实际地质信息对测井信息 进行分析刻度。（地质刻度测井）。这种地区 统计解释模型又称为地区经验解释模型
有了正确的解释模型，依据有关的解释方程，把测井信息 加工成地质信息。这种把测井信息加工成地质信息的方法 就是测井数据处理和解释的方法。 计 量 程 度 定性解释 半定量解释 定量解释 井场解释 测井站解释 解释精度与 评价范围
声波-密度交会图 (△t-ρ b交会图)
AC- Φ 及ρ b- Φ 均为线性 线均为直线，且相距近， 对石英、方解石、白云石 等矿物成分的分辨力低， 而且，如果矿物 对选错了，计算出孔隙度Φ 误差大。 *但对岩盐、膏盐等蒸发类 的分辨力较强，因此，在 石膏盐剖面上识别这类效 果好
交会三角形法 两孔隙交会，将水点 标出，并缩小，则 水点与两矿物骨架 点之间便依次构成 多个三角洲。 应用其让computer求 解两矿物成份和孔 隙度很方便。应用 交会图法来解岩性 和孔隙度的优点 在于不需要知道骨架 参数和流体参数， 减少了繁杂的运算， 且较直观。
成像测井书籍 -回复
成像测井书籍-回复成像测井书籍是关于油气勘探中重要技术之一的成像测井方法的书籍。
本文将分步骤回答与成像测井书籍相关的问题，以帮助读者更好地了解和学习这一领域的知识。
第一步：什么是成像测井？成像测井是一种利用测井资料获取地下岩层图像的方法。
通过测量射线在地层中的传播速度和强度的变化，成像测井可以提供有关地下岩层的结构、含油气性质和储层特征的信息。
这个技术在油气勘探和开发过程中起着至关重要的作用，可以帮助工程师和地质学家更好地了解地下岩层，从而做出更准确的决策。
第二步：成像测井方法的分类成像测井方法可以根据测量原理和装备设备的差异进行分类。
常见的分类包括电阻率成像测井、中子成像测井、密度成像测井和声波成像测井。
每种方法都有它们独特的优势和适用范围，选择合适的方法取决于地层的特征和研究的目的。
第三步：什么是成像测井书籍？成像测井书籍是专门介绍成像测井方法原理、应用和数据解释的书籍。
这些书籍通常由专业的油气勘探和测井专家编写，内容丰富全面，旨在帮助读者理解和掌握成像测井技术。
这些书籍包括理论基础、仪器设备、数据处理和解释方法等方面的知识，并提供实际案例和应用示例。
第四步：哪些成像测井书籍值得推荐？以下是几本值得推荐的成像测井书籍：1. "成像测井技术与应用" - 作者Bryan C. Musikant这本书全面介绍了成像测井的各种方法和应用。
它涵盖了电阻率成像测井、中子成像测井、密度成像测井和声波成像测井技术，并详细讨论了数据处理和解释方法。
2. "成像测井与解释" - 作者Shuying Li这本书主要关注电阻率成像测井方法和解释技术。
它提供了详细的测井原理和数据处理方法，并以实际案例来说明如何解释成像测井结果。
3. "岩相成像测井技术" - 作者Libin Zhou这本书主要介绍密度和中子成像测井方法。
它涵盖了这些方法的原理、装备和数据解释方法，以及如何识别和描述地层的岩相特征。
测井资料采集、处理与解释实习报告
测井资料采集、处理与解释实习报告下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!测井资料采集、处理与解释实习报告1. 引言在石油工业中，测井是一项至关重要的技术，它通过获取地下岩石的物理参数来帮助工程师了解井孔内部的地质特征。
测井资料处理与解释(简化版)
Z=a0+a1t
Ti+1
Z0
用最小二乘法来确定a0与a1，即应使残差的平方和Q最小。
Q (Ti t a0 a1t )
1
1
2
Q 0 a1
Q 0 a0
1 T i a 0 (Ti 1 Ti Ti 1 ) 3
即位Ti点的滑动平均值。
1、最小二乘滑动平均法
1 x(i ) x N i 1
y (i ) y i 1
N
2
3、曲线深度编辑
作用：在经曲线间的深度对比，找到曲线间的深 度差别后，需要由深度编辑使不同曲线间的深度 一致。包括： 深度对齐 曲线压缩和伸展
深度对齐：
设标准曲线的深度为h0，对比曲线的对应深度为hi， 若每米有 8 个采样点，每个采样点的数据占 1 个单 元，则对比曲线应在仪器存储器移动的单元数 M 为： h0=hi，M=0，2曲线深度一致，不需移动； h0>hi ， M>0 ，对比曲线应向前（深度减小）移动 M个单元； h0<hi ， M<0 ，对比曲线应向后（深度增加）移动 M个单元；
一、测井曲线的深度校正
为什么要作深度校正？
1、利用深度控制曲线进行深度校正
通常是用GR曲线作为深度控制曲线，每次测量都 带测一条 GR 曲线，并以某次测量的 GR 曲线为基 准，把其他次测量的曲线深度向它对齐。
声波时差
GR0
GR1
CNL
2、利用相关函数进行深度校正
基本原理：2条测井曲线相当于等长的2个离散序 列xn、yn，各有N个采样点，利用它们之间的线性 相关程度来判断 2 曲线的深度是否在同一层位上。 一般用固定窗长相关对比法，原理是：以标准曲 线上的一个固定的相关窗长（如 n 个采样点）内 测井数据的深度为准，将对比曲线上相同窗长的 n 个测井数据在某一个对比活动范围内与之对比， 找出相关系数最大的两个层位，再确定它们的深 度是否一致。每对比一次，相关窗长移动一个深 度间隔，这个间隔称为相关步长。
测井资料处理解释流程与资料提交规范
一、准备工作尽量收集到较全的区域资料，了解区域构造、沉积等特征；如果有邻井资料最好。
熟悉目的层的深度，地层水矿化度，预计最大井底温度，所在层位，泥浆类型及矿化度等信息，实时跟踪钻井动态。
二、测井质量评价接收到现场的测井数据后，第一时间按照海油的测井质控标准做好质量控制。
常规资料的质量控制主要包括检查图头信息是否正确、曲线数量、曲线数值是否符合地层物理特征、各曲线间的匹配是否一致及测井资料与录井等资料的匹配关系等。
对于不合格的资料应及时提出重测或者补测。
下图是中子、密度和声波三空隙交会图，用来检验三孔隙度曲线是否合格。
密度-声波交会图 中子-密度交会图三、测井资料处理1、常规测井资料处理处理解释软件主要使用油服自主研发的测井解释处理平台EGPS 。
常规资料处理主要选用SAND （砂泥地层）和CRA （两种岩性以上的地层）程序。
下面以CRA 为例说明处理流程。
CRA 程序对于每种储层参数的计算都提供了多种方法供选择，这里只列举最常见的一种或两种。
主要处理流程及参数选取：（1） 泥质含量的计算：一般利用伽马（或者去铀伽玛）计算泥质含量，公式如下：V=111C S C GR --, Vsh=1212--C VC老地层C=2 ，第三纪地层C=3.7，本井取C=3.7C1和S1分别为较纯砂岩和较纯泥岩的GR 值。
在浅层疏松砂岩，GR （或KTH ）曲线对岩性的反映敏感性较低，可采用中子-密度交会图方法进行泥质含量的计算，公式如下：Vsh 为地层泥质含量；ΦD 为密度孔隙度；ΦN 为中子孔隙度；ΦDsh 为泥岩密度孔隙度；ΦNsh 为泥岩中子孔隙度；ΦNma 为骨架中子孔隙度；ΦNf 为地层流体中子孔隙度；ρb 为地层视密度；ρf 为地层流体密度；ρsh 为泥岩密度；ρma 为地层骨架密度值。
（2） 孔隙度的计算：中子-密度交会法。
POR=222ND Φ+Φ（3） 含水饱和度的计算：针对较纯砂岩段，采用Archie 公式的计算含水饱和度。
成像测井数据处理(第14)..讲课讲稿
1．划分区域的主要沉积单元(裸眼井测井曲线)； 2．推断构造特征，确定可能的储积层段(倾角测井矢量
图、当地地质资料、地震资料)； 3．识别油气层和致密的胶结层； 4．详细描述岩心，并进行对比； 5．划分可能的解释范围(沉积情况、区域地质知识)； 6．确定FMS图象的质量等级(根据岩心对比资料、按
3．处理假象：指由于图象处理方法不当所引起的图象 畸变，包括动态窗长、异常高/低电导率薄层、重 新标定及深度匹配。
4．衍生假象：指由于井眼几何形态、地层微电阻率扫 描仪的测量特性和泥浆滤液的侵入使成像图与岩心 上的观察结果有区别。
四、FMS解释方法
㈠、FMS的影响因素，主要有：
了解井眼状况、观察FMS测井曲线特征、注意仪器旋 转速度、留心极板压力增大段和大角度的井斜段。
4．图形显示：将处理后的曲线图或灰度图在终端设备 输出
5．图象分割：从图象中分割出主要反映裂缝、孔洞的 子图象，以便进一步处理和计算，主要方法有基于 图象灰度直方图的阈值分割算法和二维变换图象增 强算法
奇异点多阈值分割算法效果
2D小波变换谱图中去掉垂直方向信息后的FMI图象
2D小波变换谱图中去掉水平方向信息后的FMI图象
三、假象识别
1．测井采集假象：由井下仪器问题引起的假象，包括 泥岩(质)段对仪器拖曳产生的“卡住”和“黏附” 问题、纽扣电极失效产生的数据损失问题及泥浆涂 抹电极使成像质量下降问题。
2．井壁假象：指由井眼物理特性所引起的那组假象， 包括井眼不规则段产生的接触问题、偏斜井眼中的 间隙问题、泥饼厚度太大引起的问题、仪器压刻痕 假象及钻杆摆动形成的假象等。
成像测井数据处理(第14)..
•速度校正
二、图象处理
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电成像测井资料的处理
3.EMEX电压校正 为了确保仪器采样工作在线性范围内，仪器在不断地 调整电极和顶部回流电极之间的电压。当记录电流过大时， 将调低发射电压；相反，当仪器电流过小时，将调高发射电
压。为了确保测量数据与地层电阻率之间的正比关系，需对
发射电压的变化进行校正。校正方法是应用处理井段的 EMEX电压最大值。
Express 230kbps
DPP
电成像测井仪器性能比较
规格及技术指标 连接长度(英寸) 重量(磅) 关腿直径(英寸) 仪器尺寸 和性能 最小井眼(英寸) 最大井眼(英寸) 最大工作压力(psi) 最大工作温度(F) 井别 井眼状况 钻井液类型 测井速度(ft/h) 仪器井中状态 传感器类型 钮式电极数 EMI 288.95 496 5 6.25 21.0 20000 350 裸眼井 水基 1800 居中 微电阻率电极 150(25/1pad) 0.2 FMI 316 465 5 6.25 21.0 20000 350 裸眼井 水基 1800 居中 微电阻率电极 192(24/1pad) 0.2 STAR-Ⅱ(电阻率) 368.4 600 5.5 6.5 16.0 20000 350 裸眼井 水基 1200 居中 微电阻率电极 144(24/1pad) 0.2
致密砂岩、钙质砂岩、致密火成岩等 泥岩、煤层、凝灰岩等 砂泥岩互层 砂泥岩成分非均质变化 充填裂缝面（高阻缝）、缝合线、方解石岩脉等 层界面、开启裂缝面（高导缝）、断层面、不整合面、冲刷面、突变面等 连续状层理、流纹构造及其它非连续性成因事件 断续状层理及其它非连续性成因事件 高阻钙质团块、砾石、燧石结核等 泥质团块、泥砾、溶孔、气孔、杏仁构造等 变形、搅动、滑塌构造等 正韵律层等密度递变层 井眼崩落等 钻具与井壁擦痕等 测井仪器异常、外界干扰等
硬件特征
垂直分辨率 井眼覆盖率 (对8.5in井眼)
60%
80%
60%
声波成像测井仪器性能比较
规格及技术指标 连接长度 重量 CAST 156in(3.96m) 251b(113.8kg) 3.625in(92mm) 4in(102mm) 17in(432mm) 20000psi(137.9Mpa) 400F(204℃) 裸眼井或套管井 STAR-Ⅱ(声波) 194.7in(4.71m) 270b(122.4kg) 3.625in(92mm) 5.5in(139mm) 16in(406mm) 20000psi(137.9Mpa) 400F(204℃) 裸眼井或套管井
电成像测井资料的处理
5. 图像加强处理 图像加强的目的是用有限的色标来更加精细地表现图像 ，提高图像的分辨率，加强视觉效果。井眼微电阻率图像一般 采用窗口直方图归一化的图像加强方法。按窗长的大小又可分 为静态加强和动态加强两种方式。静态加强的窗长为整个处理 井段，而对于动态加强用户可以定义窗长，处理过程中，在窗 长范围内的所有电极的所有测量值都参加直方图分级处理，分 级完成输出分级数据，而后窗口向上移动整个窗口长的25％， 对于窗内的数据重新进行直方图分级处理，输出新的分级数据 。这样，窗口连续向上滑动，直至整个处理井段处理完毕。用 新的分级数据进行图像显示，即可获得较好的图像分辨率，更 加精细显示微电阻率扫描图像。
电成像测井资料的处理
4.数据刻度 微电阻率扫描成像测井每个极板有多个电极，由于仪 器设计的限制，无法对每个电极的电极系数进行刻度。因 此测量数据可以准确地反映所测剖面微电阻率的变化程度 ，但不能准确地反映所测剖面微电阻率数值。 一般情况下，浅侧向测量反映得是所测的环形剖面电 阻率的平均值，是一种频率相对较低的低频信号，其探测 深度与微电阻率扫描成像测井基本一致，而微电阻率扫描 成像测井单电极所测的是电极所经过环形剖面各部分的微 电阻率的变化值，它是一种高频信号。因此应用浅侧向标 定的方法可以实现每一电极的逐点刻度。
仪 器 参 数
关腿直径 最小井眼 最大井眼 最大压力 最大温度 井别
工 作 条 件
图 像 分 辨 率
泥浆类型
中心频率 测井速度
水基或油基
350kHz 320kHz 20ft/min
水基或油基
/ 10ft/min
井眼覆盖率
水平 垂直
100%
500点/周 120周/ft
100%
250点/周 60周/ft
井壁成像资 料地质应用
岩性识别
孔洞参数 自动计算 LogView 模块
人机交互 拾取裂缝 Porodist 模块 声电成像 孔隙分析 综合评价
裂缝参数计算
电成像测井地质解释基础图像模式
成像解释图象模式 图像模型 地质或工程成因解释
亮色 块状模式 暗色 连续亮暗色交互 条带 条带状模式 非连续亮暗色交 互条带 单一亮线 单一暗线 线状模式 组合连续线状 组合断续线状 亮斑 斑状模式 暗斑 杂乱模式 递变模式 对称沟槽模式 色级与形态变化 杂乱、模糊 颜色级别递变 纵向对称条带 规则条纹 规则条纹模式 不规则条纹
扫描速度
1080周/min
720周/min
电成像测井仪器测量方式比较
仪器 公司名 测量方式 全井眼方式 (六臂150个电极) 主要输出曲线 EMMR、ZACC、DXTM、AZI1、PAD1、 PAD2、PAD3、PAD4、PAD5、PAD6、 RAD1、RAD2、RAD3、RAD4、RAD5、 RAD6等 F1B1、F2B1、F3B1、F4B1、F5B1、 F6B1、P1AZ、AZIM、DEVI、C14、 C25、C36、ZACC、DXTM、TENS EV、FCAZ、FTIM、P1AZ、FCA1、 FCA2、FCA3、FCA4、FCB1、FCB2、 FCB3、FCB4、FCC1、FCC2、FCC3、 FCC4、FCD1、FCD2、FCD3、FCD4、 C13、C24等 DB1、DB2、DB3、DB4、DB1A、 DB2A、DB3A、DB4A、P1AZ、RB、 AZIM、DEVI、C13、C24、FCAZ、 FTIM、TENS、GR P1BTN、P2BTN、P3BTN、P4BTN、 P5BTN、P6BTN、GAZF、ETIMD、 P1AZ、AZ、AZI1、RB、AZIM、HAZI、 C14、C25、C36、EMMR、GR、TEN、 TENS、FAMP、RGATE、FTIM等 备注 电导率曲线：PAD1、PAD2、PAD3、 PAD4、PAD5、PAD6； 半径曲线：RAD1～RAD6； EMEX电压：EMMR。 电导率曲线：F1B1、F2B1、F3B1、F4B1、 F5B1、F6B1； 井径：C14、C25、C36。 电导率曲线：FCA1～FCD4； 方位曲线：P1AZ、RB、AZIM、DEVI； 井径：C13、C24； 加速度校正曲线：FCAZ、FTIM、TENS EMEX电压：EV。 电导率曲线：DB1、DB2、DB3、DB4、 DB1A、DB2A、DB3A、DB4A； 方位曲线：P1AZ、RB、AZIM、DEVI。 电导率曲线：P1BTN、P2BTN、P3BTN、 P4BTN、P5BTN、P6BTN； 井径：C14、C25、C36； 加速度校正曲线：GRAZ、ETIMD、 TENS。 哈 里 伯 顿
井壁成像测井资料 处理解释交流
地球物理测井研究室
2005年1月
井壁成像测井资料处理解释交流
一、概述 二、井壁成像测井资料处理技术
三、井壁成像测井资料地质应用
成象测井技术比较
斯仑贝谢(Schlumberger) MAXIS－500 全井眼微电阻成象仪(FMI) 阵列感应成象仪(AIT) 方位电阻成象仪(ARI) 超声成象仪(USI) 井下仪器 偶极子横波成象仪(DSI) 阵列地震成象仪(ASI) 组合地震成象仪(ESI) 核磁共振成象仪(CMR) 处理系统 GeoFrame 遥测系统(速率) 500kbps 公 司 系统名称 阿特拉斯(Atlas) ECLIPS－5700 电成象测井(STAR -II) 数字井周成象(CBIL) 多极阵列声波(X-MAC) 阵列感应(HDIL) 哈里伯顿(Halliburton) EXCELL-2000 微电阻率成象(EMI) 声波扫描成象(CAST) 核磁共振成象仪(MRIL-P)
Figure 7 Alternating sandstone and shale layers with a hard streak of calcareous layer
11
井壁成像测井资料地质应用
• 裂缝评价与定量计算
• 地应力分析
• 构造解释
• 岩相分析
（一）成像资料裂缝评价
成像数据预处 理、图像生成
EMI
倾角方式 (六臂6个电极)
斯 伦 贝 谢 FMI
全井眼方式 (四臂192个电极)
倾角方式 (四臂8个电极)
STARII
阿 特 拉 斯
全井眼方式 (六臂144个电极)
倾角方式 (六臂6个电极)
DIP1、DIP2、DIP3、DIP4、DIP5、 电导率曲线：DIP1、DIP2、DIP3、DIP4、 DIP6、P1AZ、RB、AZIM、DEVI、C14、 DIP5、DIP6。 C25、C36、GRAZ、ETIMD、TENS、 GR
速度校正示意图
电成像测井资料的处理
2.数据归一化 微电阻率扫描测井仪由多个极板组成，在测量过程中，各 个极板与井壁的接触程度不可能完全相同，而且对于同一极板 上的电极，其电极系数也不可能完全一致，因此，每个电极对 同一阻值地层的测井响应可能存在着一定的差异。事实上，对 于某一特定的测量井段，各电极的测量值应基本服从正态分布 。通常采用窗口处理技术和限制统计的数据标准化方法进行成 像测井数据的归一化处理，其目的是消除测量过程中某些因素 引起的异常高阻和低阻对统计结果的影响，以确保统计结果真 正地反映地层特性，从而改善微电阻率扫描图像的对比度，提 高图像质量。
井壁成像资 料地质应用
裂缝是岩石结构中应力释 放所产生的结果，它是岩石 发生破裂的直接产物，一般 发育于有利构造部位的脆性 地层中。
