港口装卸工艺第四章 集装箱装卸工艺
集装箱装卸工艺
目录一、集装箱吊具------------------------------------------- 3二、集装箱装卸船机械--------------------------------- 6三、集装箱水平运输机械------------------------------ 13四、集装箱堆场作业机械------------------------------ 14五、集装箱的结构---------------------------------------- 21六、集装箱的标识---------------------------------------- 23第一节、集装箱吊具一、集装箱简易起吊方法当在非集装箱专用码头上装卸集装箱时，可以采用钢丝绳用吊钩起吊。
其中a）、b）、c）种方式由于受力状态不好，一般只适用于轻箱、小箱。
图4-5 d）使用的α有如下的要求方法在起吊大箱时，对夹角minαmin二、集装箱专用吊具集装箱专用吊具（Spreader）是用于起吊集装箱的属具，主要有3种类型：固定式、组合式和自动式。
1.固定式吊具：是一种只能起吊一种集装箱的吊具（见图4-6），其特点是结构简单、自重轻，价格便宜，但是对箱体类型的适应性较差。
更换吊具往往要占用较多时间。
2.组合式吊具：将起吊不同尺寸的集装箱的吊具组合使用的一种集装箱专用吊具。
其特点是结构简单，自重较自动式要小（一般为4-7t）这种吊具多用于跨运车和正面吊上。
3.自动式吊具：通过伸缩臂，可以改变吊具的臂长，以达到起吊不同尺寸集装箱的要求。
特点：使用灵活，自重较大，9—10t。
集装箱装卸桥广泛使用。
4.双箱吊具：用一个集装箱吊具可同时起吊两个20ft的集装箱的一种专用吊具，双箱起吊方法可以大大提高船舶的装卸效率。
第二节、集装箱装卸船机械一、集装箱船装卸机械化集装箱的标准化和集装箱船的专用化，为港口码头装卸机械高效化提供了良好条件。
港口装卸工艺学
港口装卸工艺学第一章概论一、概念题1.港口的概念港口是运输网络中水陆运输的枢纽，是物资的集散地以及船舶与其他载运工具的衔接点；它能够提供船舶靠泊、旅客上下船、物资装卸、储存、驳运以及其他相关业务。
2.操作过程的概念操作过程是指依照一定的装卸工艺完成一次完整的搬运作业的过程，它是港口差不多的装卸搬运活动。
3.操作量的概念是指通过一个完整的操作过程所装卸、搬运物资的数量。
4.作业工序的概念是指操作过程中有机组成的相对独立的部分。
5.港口装卸工艺的概念港口实现物资从一种运载工具（或库场）转移到另一种运载工具（或库场）的空间位移的方法和程序。
二、问答题1.港口的作用1)港口是海运和陆运的交接点 2)港口是工业活动基地3)港口是都市进展的增长点 4)港口具有社会经济进展促进效应2.港口生产活动的特点1)产品的专门性 2)生产的不平稳性 3)生产活动的多样性和复杂性4)港口生产活动与经济进展的相关性 5)生产的连续性 6)装卸组织的协作性7)物资运输信息的集聚性 8)生产调度的层次性3.换装作业形式有哪些？港口换装作业一样有两种形式。
一种形式是物资先从船上卸入库场通过短期堆存，再由库场装上车辆（或船舶），或者按相反程序，这种形式一样简称为间接换装方案。
另一种形式是物资由船上卸下直截了当装上车辆（或船舶），不再进入库场，或者按相反程序，这种形式简称为直截了当换装方案，或称直取作业。
4.港口作业中有哪些作业工序？舱底作业工序起落舱作业工序搬运作业工序车内作业工序库内作业工序三、填空题1. 港口生产活动具有产品的（专门）性；生产的（不平稳）性；生产活动的（多样性和复杂）性；生产活动与经济进展的（相关）性；生产的（连续）性；装卸组织的（协作）性；物资运输信息的（集聚）性；生产调度的（层次）性。
2. 直截了当换装形式有（船——船）、（船——车、驳）；间接换装形式有（船——库、场）、（车、驳——库、场）、（车、驳——车、驳）、（库、场——库、场）。
集装箱装卸工艺
每箱相 对成本 （%） 125
轨道式 龙门吊
125 100 轮胎式 龙门吊 底盘车 跨运车 年集装箱 吞吐量 （TEU）
50
25
50000
100000
150000
集装箱码头新型装卸工艺方案
底盘车列与轮胎式龙门吊的配合 自动导向车（AGVS）系统 移箱输送机与轨道式龙门起重机的配合
案例：金塘大浦口集装箱装卸工艺
2、箱位号（ Slot No.） *箱位——堆场上一般预先按集装箱的尺寸， 用白线或黄线画出格子，这种存放集装箱 的格子称“箱位”。 *箱位号（ Slot No.）——在每个箱位上用 英文字母或数字编上号码，称箱位号。箱 位号由箱区、位、排、层组成的一组代码。 如 “A0111”表示A箱区01位第1排第1层。
设计代表船型
设计依据
建设规模:五个全集装箱泊位，分别为3个 70000DWT(t)泊位、2个100000DWT (t)泊位， 年设计吞吐能力为250万TEU 设计船型主尺度
码头前沿设计水深
•载箱量(10000T)集装箱船，D=16. 2m •载箱量(70000T)集装箱船，D=15. 7m •码头水域设计低水位为0. 36m •码头前沿设计泥面标高为:0. 36-16. 2=-15. 84m (10000T的船舶);0. 36-15. 7=-15. 34m (70000T 的船舶) •码头前沿设计泥面标高:-17. 0m
A.底盘车工艺是美国海陆公司首先采用的一种装卸工 艺方式，又称“海陆公司方式”（Sea-Land System) B.流程：船舶—（桥吊）—码头前沿—（底盘 车）—堆场—（底盘车）—出港区 C.特点：集装箱在码头堆场的整个停留时间均 放置在底盘车上。 适用码头 1、有巨大的堆场面积 2、FCL货比例高 3、门到门运输需求量大
集装箱码头装卸工艺详解
港口装卸工艺的主要内容
➢ 装卸机械设备类型的选择和吊索具的设计 ➢ 工艺流程的合理化 ➢ 货物在运输工具和库场上的合理配置和堆码 ➢ 司机和工人的先进的操作方法
集装箱码头的装卸工艺类型
➢ 底盘车系统 ➢ 跨运车系统 ➢ 轮胎式龙门起重机系统 ➢ 轨道式龙门起重机系统 ➢ 叉车系统 ➢ 正面吊系统 ➢ 跨运车—龙门吊混合系统
内集卡 运输
叉车
外
集
收/发货
卡
堆场 堆存
轮胎吊
外
集
收/发货
卡
正面吊
外
集
收/发货
卡
实例二：新型集装箱码头装卸 工艺介绍
▪ 一、新型自动化集装箱码头装卸设备
1、上海振华港机集团成功开发的双40英尺新
型高效岸桥可同时起吊2个40英尺或4个20英 尺箱。这种新型的双40英尺岸桥可使单台设 备的装卸效率在原来的基础上提高50%以上， 结构形式如图1。外高桥五期工程已成功开发 和应用了世界上第1台双40英尺岸桥。
卡
主要优点
☺ 一机多能，环节减少 ☺ 机动灵活，效率提升 ☺ 便于平衡进度 ☺ 堆场利用率高
主要缺点
结构复杂，故障率高 轮压大，车体大，操作需助手 场地翻箱堆垛困难 初始投资高
轮胎式龙门起重机系统
船
桥吊舶Biblioteka 装/卸船内集卡 运输
主要优点
☺ 场地利用率高 ☺ 堆场铺面费用小 ☺ 设备简单，操作要求低 ☺ 集装箱损坏率低 ☺ 占用通道小，可跨箱区 ☺ 易于实现自动化
▪ 计划作业量的大小 ▪ 所需土地面积的可能性 ▪ 集装箱船的装载量和到港频率 ▪ 投资能力的大小 ▪ 场地作业效率的高低 ▪ 集装箱内陆集疏运的方式 ▪ 集装箱损坏率的高低 ▪ 装卸机械的维修费用 ▪ 码头作业的灵活性 ▪ 实现自动化作业的要求
港口装卸工艺学.

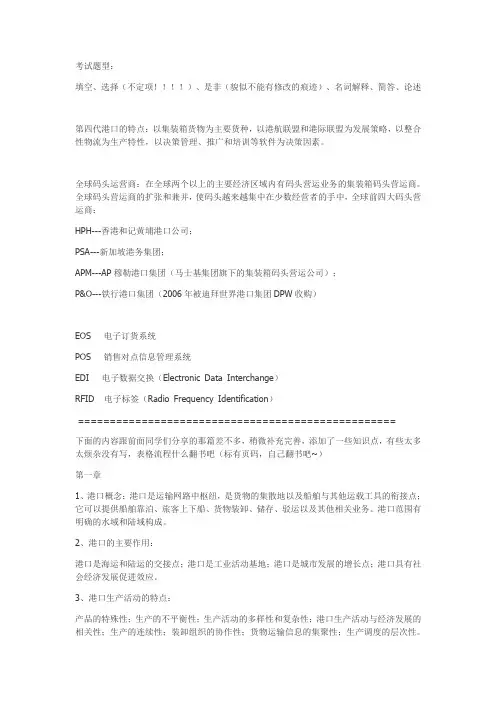

考试题型：填空、选择（不定项！！！！）、是非（貌似不能有修改的痕迹）、名词解释、简答、论述第四代港口的特点：以集装箱货物为主要货种，以港航联盟和港际联盟为发展策略，以整合性物流为生产特性，以决策管理、推广和培训等软件为决策因素。
全球码头运营商：在全球两个以上的主要经济区域内有码头营运业务的集装箱码头营运商。
全球码头营运商的扩张和兼并，使码头越来越集中在少数经营者的手中，全球前四大码头营运商：HPH---香港和记黄埔港口公司；PSA---新加坡港务集团；APM---AP穆勒港口集团（马士基集团旗下的集装箱码头营运公司）；P&O---铁行港口集团（2006年被迪拜世界港口集团DPW收购）EOS 电子订货系统POS 销售对点信息管理系统EDI 电子数据交换（Electronic Data Interchange）RFID 电子标签（Radio Frequency Identification）==================================================下面的内容跟前面同学们分享的那篇差不多，稍微补充完善，添加了一些知识点，有些太多太烦杂没有写，表格流程什么翻书吧（标有页码，自己翻书吧~）第一章1、港口概念：港口是运输网路中枢纽，是货物的集散地以及船舶与其他运载工具的衔接点；它可以提供船舶靠泊、旅客上下船、货物装卸、储存、驳运以及其他相关业务。
港口范围有明确的水域和陆域构成。
2、港口的主要作用：港口是海运和陆运的交接点；港口是工业活动基地；港口是城市发展的增长点；港口具有社会经济发展促进效应。
3、港口生产活动的特点：产品的特殊性；生产的不平衡性；生产活动的多样性和复杂性；港口生产活动与经济发展的相关性；生产的连续性；装卸组织的协作性；货物运输信息的集聚性；生产调度的层次性。
4、换装作业是港口最主要的生产作业形式，它是指货物从进港到离港在港口所进行的全部作业的综合，它是由一个或者一个以上的操作过程所组成的。
第四章 集装箱装卸工艺
集装箱堆场作业机械
集装箱堆场作业机械
3.集装箱叉车（ Forklift） 3.集装箱叉车（Container Forklift） 集装箱叉车 集装箱叉车（又称叉式 装卸车）是集装箱码头上常 用的一种装卸机械（见图 4.19），主要用于吞吐量不 大的综合性码头上集装箱的 装卸、堆垛、短距离的搬运 和车辆的装卸作业，也有用 于大型集装箱码头堆场的辅 助作业，它是一种多功能的 机械。
集装箱堆场作业机械
跨运车方式的缺点是： （1）跨运车本身的价格较贵，采用跨运车进行换装和搬运 时可能会提高装卸成本； （2）跨运车采用液压驱动，链条传运，容易损坏，故修理 费用高，完好率低，这是跨运车方式中最突出的问题； （3）跨运车的轮压比底盘车大，一般轮压以10t计，故要 求较厚的场地垫层； （4）在进行“门到门”的内陆运输时，需要用跨运车再一 次把集装箱装上底盘车，比底盘车方式增加了一次操作。
集装箱码头装卸工艺系统
底盘车作业工艺 该作业系统是美国海陆公司首先采用的一种装卸工艺方式 ，因此也称“海陆方式”。
集装箱码头装卸工艺系统
正面吊运机作业工艺 装卸工艺过程是：装卸船作业采用岸壁集装箱装卸桥，码 头前沿与堆场之间水平运输和堆码集装箱的堆码与装卸车作业 均由正面吊运承担。
集装箱码头装卸工艺系统
轮胎龙门吊 岸边装卸桥 30.5t 2.5m/s 0.6m/s 16m 35m 680t
混合工艺 高速装卸桥 45t 2.53m/s 0.67m/s 26m 37.3m 750t
自动化装卸工艺 第二代装卸桥 55t 2.66m/s 0.83m/s 30m 36~44m 850t 44~48m >3.0m/s
集装箱装卸工艺
概述
不同时期集装箱码头装卸设备以及装卸工艺变化情况
港口装卸工艺知识点整理
1．码头前沿 泊位长度＝集装箱船舶长度＋泊位富裕长度（泊位长度=1.2 倍*船长） 约 78 米布置 1 台桥吊 两船靠泊间隔=(A 船长+B 船长)*5% 2．堆场 箱位号由箱区、位、排、层组成。 位数：箱区→2 位、位→2 位、排→1 位、层→1 位 3．集装箱拆装箱库（又称集装箱货运站） 4．指挥塔（又称控制室） 5．大门（又称检查桥、闸口） 6．维修车间
（4）轨距（跨距）：起重机两条行走轨道中心线之间的水平距离
（5）基距：同一轨道上两个主支承中心线之间的距离
3．工作速度：起升速度，小车行走速度，大车行走速度，臂架俯仰速度
十．集装箱堆场作业机械：底盘车，跨运车，集装箱叉车，龙门起重机，正面吊，混合系统
1．底盘车
（1）特点：集装箱在码头堆场的整个停留时间均放置在底盘车上
五．件杂货装卸工艺布置形式
1．船舶吊杆——流动机械系统（布置形式：一线仓库） 2．门座起重机——流动运输机械系统（布置形式：一线堆场一线仓库）（P56 图 3-21） 3．起重船——缆车——流动机械系统（内河斜坡式港口）（适用：长江港口，大水位差的港口）
系统组成： （1）起重船（浮吊）——装卸船舶 （2）缆车——沿轨道运行，运货上岸 （3）流动机械——水平搬运、库场内拆堆垛、装卸车辆
适用码头：吞吐量大而堆场面积有限或自动化要求高的大型码头
十一．水平搬运机械——牵引车挂车
1．牵引车分类：平头式、长头式
2．牵引车的拖带方式分类：半挂车（常用），全挂车，双联拖挂
3．半挂车的种类：平板式，骨架式（又称底盘车），鹅颈式，伸缩式
十二．集装箱码头装卸工艺方式
1．装卸桥——跨运车工艺方案（欧洲常用）
港口(集装箱)装卸工艺
3、港口装卸工艺现 代化是港口技术进步 的标志 现代化的机械设 备，先进科学的工艺 是港口技术进步的标 志。如现代化的集装 箱码头，现代化的管 理信息系统使装卸效 率得到很大提高。
4、港口装卸工艺直
接影响港口的生产 效率 港口装卸工艺 不同，设施配备不 同，从而产生不同 的装卸成本。即不 同生产组织产生不 同的经济绩效。
1、港口装卸工艺是 港口生产的基础 港口装卸过程中的 安全与质量、装卸效 率的高低、劳动强度 的大小都离不开装卸 工艺。可以说，港口 装卸工艺工作是港口 管理工作中头等重要 的工作，是港口生产 的基础。
2、港口装卸工艺 是劳动管理的重要 内容 港口装卸工艺 不同，装卸劳动定 额和装卸作业时间 就不同，对工人按 劳分配和奖罚制度 就不同。
桥吊是码头上用于将集装箱吊起进行装卸作 业的起重机，是码头的心脏。桥吊作业能力决定 着一个码头的货物吞吐能力。 桥吊经历四代升 级 ，目前为止为第四代，能吊起70吨重货物， 能升高42米，能前伸出70米远，采用智能交流 变频驱动装置。
龙门起重机装卸工艺 方案以龙门起重机为 主要装卸机械。这种 装卸工艺堆场利用率 更高，集装箱堆高可 达5-7层，专业性更 强，投资较大。龙门 吊轮压大，建设投资 大，要求高。
所谓工艺，是社会生 产中改变劳动对象所 采取的方法。在制造 业中指的是加工方法。 在港口企业中，港口 装卸工艺是指在港口 实现货物从一种运载 工具转移到另一种运 载工具的空间位移的 方法和程序。
1、提高了装卸效率，减轻了工人劳动强 度； 2、减少了货损货差，提高了货运质量； 3、加快了货物送达速度，加速了车、船 周转； 4、节省了包装费用，简化了理货手续； 5、减少了货物运输费用，降低了运输成 本；
《港口装卸工艺课件》第四章集装箱
第三节
集装箱吊具（Spreader）
1、固定式----20ft型 自重1.5t 40ft型 2.5t 2、伸缩式----利用油压操作使框架能自行伸缩。 优点：变换吊具花的时间少，一般小于1min 缺点：自重大，9t-10t 适用：伸缩式吊具适合于装卸桥上使用。因为： *同一舱装载不同尺寸集装箱，伸缩式可节省变换吊具时 间 *伸缩式吊具较大的自重相对于装卸桥来说不会产生太大 的影响 为了便于吊箱时对位，伸缩式集装箱吊具的四角设有鹅 掌形导手。
H2 = (h0 -
h2 ) + d1 – g - h
式中: h2 ——— 低水位，若潮差为2.5m，则h0 –h2 = 3.9m； d1 ————满载吃水（m）； g ——船底厚度，一般在0.5 – 1.5m之间，取g = 1.0m； h ————集装箱高度，h = 2.438 m； 集装箱装卸桥整个起升高度为: H = H1 + H2 (m)。
2、跨运车（Straddle carrier） 跨运车方式(Straddle Carrier System)，又称“麦 逊公司方式（Matson System） 优点： (l)从船上卸箱时，采用“落地”方式接运，无需对位， 提高装卸桥效率； (2)集装箱在场地上可重叠堆放，堆放层数最高可三层； (3)跨运车是一种多用途机械，使码头机种单一，调配 机械的灵活性较大； (4)在码头每天作业量不平衡时，可根据作业量随时增 减机数。
起升高度：两部分组成；轨顶面以上的高度(H1)和轨 顶面以下的高度(H2) A.主要取决因素： 船舶型深、吃水、潮差、甲板上箱子层数、码头标高 等 B.确定标准： 应保证船舶轻载高水位时能通过甲板堆放的层数n-1 层，并能堆高到n层；在满载低水位时，能吊到舱底 最下一层集装箱。
集装箱码头装卸工艺
轮胎式龙门起重机
上港集团振东分公司堆场轮胎式龙门起重机按6列集装箱和1条集 装箱卡车通道设计，因此跨距为23.47m。同时机型采用“堆四过五”， 轮胎吊起升高度为18.1米（轨面以上/轨面以下）。主要装卸设备技 术性能参数如下表：
项目 吊具下起重量（t） 轨距（m） 基距（m） 起升高度：轨面以上/轨面以下 大车轮跨（m） 起升速度（m/min） 轮数 最高层数 大车运行速度 轮胎龙门起重机 40 23.47 6.9 18.1 2.5 70 4*2 堆四过五 25/100m/min
上港集团振东分公司在2003年的集装箱吞吐量目标是确保 300万TEU，2006年的目标是确保500万。按照计算公式： Pt=nPL 式中： • Pt——集装箱码头泊位年通过能力； • PL——每台岸边集装箱装卸桥年装卸能力 • n ——岸边集装箱装卸桥配备台数， • 2003年为17台，2006年为25台 • 如果要确保300万TEU的吞吐量，装卸桥单机年装卸能力 必须达到17.6*104TEU，如果要力争500万TEU的吞吐量， 装卸桥单机年装卸能力必须达到20*104TEU。设计的台时 效率在20TEU/h~30TEU/h，分别比较2003年与2006年的数 据，装卸效率提高了12%。
实施计算机控制，易于实 现集装箱装卸的自动化。
轮胎式龙门吊
轨道式龙门吊
龙门吊工艺主要适用于下列情况：
龙门吊工艺适用于场地面积有限，集装箱吞吐量较大，
计算机控制程度高的水陆联运码头。
实例、上港集团振东集装箱码头装卸工艺系统分析：
该集装箱码头位于上海浦东新区北侧的长江西岸，西距吴 淞口约6公里，东距长江入海口约85公里。陆域面积1.6343平 方公里，泊位水深为-13.5米，岸线总长1564.7米，可同时停 泊5艘第5代集装箱船，堆场面积合计0.75平方公里，设计年吞 吐能力100万TEU。该码头采用的装卸工艺系统是典型的轮胎式 龙门起重机系统。
港口装卸工艺4集装箱装卸工艺
冷藏集装箱
（Reefer Container RF） 主要用来装运带有温度要求的货物
港口装卸工艺4集装箱装卸工艺
港口装卸工艺4集装箱装卸工艺
罐式集装箱
（Tank Container TK） 主要用来装运液体货物
港口装卸工艺4集装箱装卸工艺
港口装卸工艺4集装箱装卸工艺
敞顶集装箱
（Open Top Container OT） 主要用来装运需从顶部装入的货物
港口装卸工艺4集装箱装卸工艺
4．双箱吊具
港口装卸工艺4集装箱装卸工艺
第四节 集装箱装卸、搬运机械化
港口装卸工艺4集装箱装卸工艺
• 目前从事码头前沿集装箱起落舱作业的设备普遍采用的是岸壁 式集装箱装卸桥。 • 集装箱装卸桥主要由带行走机构的门架，承担臂架重量的拉杆 和臂架等几个部分组成。臂架可分为海侧臂架，陆侧臂架和门中臂 架3个部分。 • 装卸桥作业时，由于集装箱专用船舶的船舱内设有箱格，舱内 的集装箱作业对位非常方便，无需人工协助，因此，在作业中没有 了像件杂货那样的舱内作业工序。
港口装卸工艺4集装箱装卸工艺
港口装卸工艺4集装箱装卸工艺
框架集装箱
（Flat Rack Container FR）
主要用来装运超限的大件设备类货物
港口装卸工艺4集装箱装卸工艺
港口装卸工艺4集装箱装卸工艺
港口装卸工艺4集装箱装卸工艺
其它特殊用途集装箱
汽车集装箱 动物集装箱 服装集装箱
港口装卸工艺4集装箱装卸工艺
港口装卸工艺4集装箱装卸工艺
港口装卸工艺4集装箱装卸工艺
港口装卸工艺4集装箱装卸工艺
港口装卸工艺4集装箱装卸工艺
三、集装箱专用码头所应具备 的条件
港口装卸工艺4集装箱装卸工艺
港口装卸工艺(简本)
2、集装箱的种类
干货集装箱（Dry cargo container） 散装集装箱（Bulk container） 冷藏集装箱（Reefer container） 开顶集装箱（Open-top container） 框架集装箱（Plat form based container） 牲畜集装箱（Pen container） 罐式集装箱（Tank container） 汽车集装箱（Car container）
2、设备方面
充分利用机械设备原则：对于劳动强度大、工作条件差、搬运、装卸频 繁、动作重复的环节，尽可能采用有效的机械化作业方式。 减少终端站停留时间原则：在作业过程中，增加作业的流动时间所占比 重，而减少作业两端的停留时间所占比重。
专业化原则：尽可能采用专门的工艺，专用的设备进行货物的装卸、 搬运和储存。 适应性原则：采用的工艺方案或者装卸设备应尽可能地能运用于不同 的种类的货物的装卸作业要求。 标准化原则：在装卸工艺方案以及装卸设备的选择时，应尽可能采用 标准化的成熟方案和设备系列，以及标准化的货物单元。 充分利用空间的原则：在不影响作业有效性的前提下，货物堆存应充 分利用库场允许的空间高度。
二、集装箱
1、集装箱的箱型及规格
集装箱是一种用于货物搬运的标准容器，分为国际标准集装箱和非标准集装箱
换算标准箱（简称TEU，Twenty-foot Equivalent Units）。即： 40ft集装箱= 2 TEU 30ft集装箱= 1.5 TEU 20ft集装箱= 1 TEU 10ft集装箱= 0.5 TEU
船舶大型化趋势要求集装箱码头的深水化 挂靠港减少, 干线运输网络扩大趋势要求集装箱码趋势要求集装箱码头 面积的扩大，装卸设备进一步大型化，装卸工艺系统化 大型集装箱码头的基本要求应该是：
集装箱码头装卸工艺方案有那几种各有什么特点
集装箱码头装卸工艺方案有那几种各有什么特点在这个充满挑战和机遇的时代，集装箱码头装卸工艺方案的优化与创新成为行业发展的关键。
作为一名有着十年方案写作经验的大师，我下面就来为大家详细介绍几种常见的集装箱码头装卸工艺方案及其特点。
一、传统装卸工艺1.特点传统装卸工艺主要包括堆场装卸、岸边装卸和水平装卸三种方式。
这种工艺方案历史悠久，操作相对简单，适用范围广泛。
2.特点分析（1）堆场装卸：将集装箱堆放在堆场内，通过叉车、堆高机等设备进行装卸作业。
这种方式适用于港口集装箱吞吐量较小、场地条件有限的情况。
（2）岸边装卸：利用岸边起重机进行装卸，适用于港口码头条件较好，且集装箱吞吐量较大的情况。
二、自动化装卸工艺1.特点自动化装卸工艺主要包括自动化岸边装卸、自动化堆场装卸和自动化水平装卸三种方式。
这种工艺方案以高科技设备为支撑，实现了装卸作业的高度自动化。
2.特点分析（1）自动化岸边装卸：利用自动化岸边起重机进行装卸，具有效率高、作业准确度高等优点。
（2）自动化堆场装卸：通过自动化堆高机、自动导引车等设备进行装卸，实现了堆场内集装箱的自动化搬运。
（3）自动化水平装卸：采用自动化皮带输送机、自动化轨道式装卸车等设备，实现了集装箱在港口内部的自动化输送。
三、混合式装卸工艺1.特点混合式装卸工艺是将传统装卸工艺与自动化装卸工艺相结合的一种方案。
这种工艺方案具有灵活性高、适应性强等特点。
2.特点分析（1）灵活性高：混合式装卸工艺可以根据港口实际情况，灵活采用传统和自动化设备进行装卸作业。
（2）适应性强：适用于不同规模、不同条件的港口，尤其是集装箱吞吐量较大的港口。
（3）效率提升：通过将传统和自动化设备相结合，提高了装卸作业的效率。
四、绿色装卸工艺1.特点绿色装卸工艺是一种以环保、节能、低碳为核心理念的装卸工艺方案。
这种工艺方案主要包括绿色装卸设备、绿色装卸流程和绿色装卸管理三个方面。
2.特点分析（1）绿色装卸设备：采用节能、低碳的装卸设备，如电动叉车、太阳能照明等。
集装箱装卸工艺52页PPT
适用码头：进口重箱量大，出口重箱量小的集装 箱码头。
3、起源于北美西海岸集装箱码头的装卸工艺---底 盘车工艺系统(Straddle Carrier System)
(二)码头前沿（Wharf Surface，Quay Surface， Wharf Frontline）
集装箱码头前沿布置： 集装箱桥吊、轨道
高低压电箱 船用电话接口 桥吊电缆沟 灯塔
（三）堆场（Yard）
1、箱区的分类 出口重箱区---在前方堆场 进口重箱区---在后方堆场
出口中转箱区 中转箱区 进口中转箱区
（六）检查口（Gate House）
俗称“道口”，又称“检查桥”“闸口”“大门”等。 设置地磅，用于集装箱内货物的计量。设置地磅(Truck Scale）目的—保证码头机械和船舶积载的安全性 负责检查： （1）交接集装箱和集装箱货 （2）检查集装箱外表和集装箱铅封是否完好 （3）用地秤对集装箱进行秤重 （4）办理和交接有关货物和集装箱的各种单证（如CLP、 ER） 法律意义：区分码头内外责任的分界点。
集装箱装卸工艺
港口装卸工艺---Technology of Cargo Handing
in Port
什 么 是 港 口 装 卸 工 艺 (Technology of Cargo Handing in Port)？ 港口装卸工艺是指在港口实现货物从一 种运载工具（或库场）转移到另一种运 载工具（或库场）的空间位移的方法和 程序。
港口装卸工艺——第四章 集装箱装卸工艺
