电机性能测试系统
一种永磁同步电机测试系统及测试方法
一、引言永磁同步电机(Permanent Magnet Synchronous Motor, PMSM)是一种非常先进的电机，被广泛应用于各种领域，如机床、风力发电和电动汽车等。
在实际应用中，为确保永磁同步电机的性能和可靠性，对其进行测试至关重要。
本文针对永磁同步电机测试技术进行了深入研究，提出了一种永磁同步电机测试系统及测试方法。
二、永磁同步电机测试系统系统组成本文提出的永磁同步电机测试系统由主控制器、电机控制器、电机驱动器、传感器、数据采集卡、电源、负载等组成。
测试方法本文针对永磁同步电机测试，提出了一种基于闭环控制的测试方法，主要包括如下环节：1、电机控制器控制电机参数。
首先设置好电机运行参数，如转速、电流、功率等参数。
2、传感器检测电机参数。
传感器对电机参数进行检测，包括电流、电压、角度等。
3、数据采集卡采集数据。
使用数据采集卡采集传感器检测到的电机参数数据。
4、计算机控制数据分析。
计算机对采集到的数据进行分析，主要包括电机相位差、效率、功率因数等参数。
5、控制电机运行状态。
根据电机运行状态，如动态、静态等运行状态，控制电机的运行方式。
6、评估电机性能。
根据分析结果和实际工作情况，评估电机的运行性能和可靠性。
三、永磁同步电机测试方法1、测试环节分析。
进行永磁同步电机测试时，需要分析测试环节，选择相应的测试方法和测试参数。
2、电机测试环境搭建。
搭建测试环境，包括安装传感器、采集卡、控制器等设备。
3、电机测试接线。
根据测试参数，对永磁同步电机进行接线，确保接线正确。
4、测试数据采集。
根据测试要求，采集不同时间点的电机运行状态数据，并记录相关参数。
5、数据分析。
针对采集到的数据，进行分析，提取有用信息，评估电机运行性能。
6、测试结果整理。
根据分析结果，对测试结果进行整理，总结得出具有实际应用意义的结论。
四、系统架构分析实际的永磁同步电机测试系统需要依据不同的使用需求而设计，其具体的系统架构会存在差异，但一般需要包含如下模块：1、硬件模块。

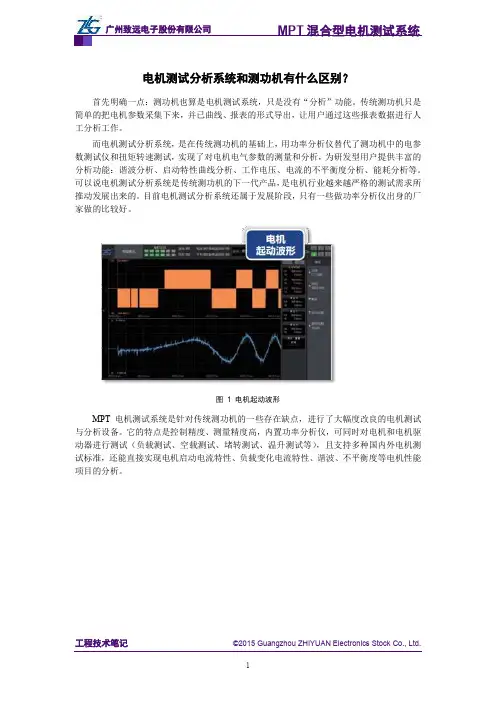

电机测试分析系统和测功机有什么区别
电机测试分析系统和测功机有什么区别？首先明确一点：测功机也算是电机测试系统，只是没有“分析”功能。
传统测功机只是简单的把电机参数采集下来，并已曲线、报表的形式导出，让用户通过这些报表数据进行人工分析工作。
而电机测试分析系统，是在传统测功机的基础上，用功率分析仪替代了测功机中的电参数测试仪和扭矩转速测试，实现了对电机电气参数的测量和分析，为研发型用户提供丰富的分析功能：谐波分析、启动特性曲线分析、工作电压、电流的不平衡度分析、能耗分析等。
可以说电机测试分析系统是传统测功机的下一代产品，是电机行业越来越严格的测试需求所推动发展出来的。
目前电机测试分析系统还属于发展阶段，只有一些做功率分析仪出身的厂家做的比较好。
图 1 电机起动波形MPT电机测试系统是针对传统测功机的一些存在缺点，进行了大幅度改良的电机测试与分析设备。
它的特点是控制精度、测量精度高，内置功率分析仪，可同时对电机和电机驱动器进行测试（负载测试、空载测试、堵转测试、温升测试等），且支持多种国内外电机测试标准，还能直接实现电机启动电流特性、负载变化电流特性、谐波、不平衡度等电机性能项目的分析。
图 2 MPT电机测试系统目前国家大力倡导电机节能，电机和电机驱动器的整合是未来的电机发展趋势，MPT 电机测试系统在各电机研发、生产、测试领域将会应用得越来越多。
那电机测试系统是如何实现电机的电参数测量？当前的电流参数测量技术非常成熟，通常使用功率分析仪（或功率计）即可满足电机所有基本电量参数的测量需求，包括电压、电流、功率、频率、相位、阻抗等参数。
功率分析仪实际上是电压表、电流表、功率表和频率表的有机融合，它实现了高精度的电压、电流、频率、相位实时采集，并实时运算出功率结果，可以为使用者提供精准的电机电量参数测试结果，且不同参数之间的采集在时基上是同步的，保证了数据的有效性。
图1电参数测量原理一般电机的电参数测量是用于型式试验或出厂试验中，所以不会单独用一个功率分析仪进行测量，而是用整合了功率分析仪的电机测试系统进行测量，像图2中的设备，可以看到测试柜中有功率分析仪。
煤矿电动机性能测试系统的设计与实现
在Ａ ／ Ｄ转换端口如果输入在 ０ — ３ ． ３ Ｖ以外就会被削掉， 因此需要把采 样的 电压调整为 Ｏ 一 ３ ． ３ Ｖ以内。 因此需要对一级 电路处理后的波形进 行 电压提升通过 ｐ ｒ ｏ ｔ ｅ ｕ ｓ软件仿真后得到的波形如图 ２所示 ：
煤矿生产对 安全的要求很高 ，但 由于井下 的恶劣环境导致异步 电动机的返修率很高 。为了保证返修的异步电动机能够 正常使 用， 避免使异步 电动机带病运行，造成安全隐患， 电机的检测显得尤为 重要。传统的异步 电动机 检测方法是通过现场测试，对一台电动机 进行多次接线， 目测读取异步电动机的测试数据 ，人工进行记 录， 然后再对测试的数据进行计算 ，最后对测试结果进行 比较分析 。这 种方法存在的缺点是人工记录数据精度低 ，而且计算复杂，反复接 线降低测试效率 。这些缺点的存在使得传统的测试方法越来越难满 足工业 的迅速发展对于 电动机测试 的要求 。异步 电动机性能测试的 自动化势在必行 ，研制一种能够对异步 电动机性能进行综合测试的 系统具有重要意义。 本文立足 于异步 电动机性能测试 的特 点，结合 当前工业发展对 异步 电动机性能测试的要求，设计了基于 Ｄ Ｓ Ｐ的电动机性能测试系 统， 该系 统以圆图法作为理论基础 ，以 Ｔ Ｍ Ｓ ３ ２ Ｏ ｌ ｆ ２ ４ Ｏ ７ Ａ为控制核心 ， 对 电动机进行空载 、短路等试验 ，以获取 电动机运行 的输入功率、 铁芯损耗 、电磁功率及 电磁转矩等各种性能参数 。整个设计包括上 位机设计和下位机设计 以及他们之 间的通信设计 。上位机部分是 以 Ｖ Ｂ ６ ． ０ 为软件基础 ，设计 出实验和参数计算 的可视化界面 ；下位机 则是 以 Ｄ Ｓ Ｐ为硬件基 础，以 Ｃ Ｃ Ｓ 为软件 编译环境 ，编程 实现数据的 采集 以及与上位机的通信等相关程序 。 １硬 件 设 计 １ ． １ 硬 件框 图 本测试系 统的硬件主要 由电流 电压 的采样部分 、下位机与上位 机 的通信部分 、 上位机输出打印部分 、电动机的 自动 调压电路及 Ｄ Ｓ Ｐ 的外 围系统 电路等组 成。通过 电流 电压传感器对 电动机 的三相 电流 值和三相 电压值 的进 行采集 ，信 号经过采样 电路变换 以后通过 Ｄ Ｓ Ｐ 的Ａ ／ Ｄ转换通道再进入 Ｄ Ｓ Ｐ ，然后 Ｄ Ｓ Ｐ在上位机的命令下把采 集到 的数据传送 到上位机 ， 在Ｖ Ｂ环境 中利用圆图计算法得到电动机 的特 性参数 。系统结构如 图 １ 所示 ：
电动车电机测试系统主要是对电动车电机实时转矩,转速,输出功率,电压,电流输入功率,效率的测量
电动车电机测试系统主要是对电动车电机实时转矩，转速，输出功率，电压,电流输入功率，效率的测量。
从目前的情况看，电动车从目前情况看有小，中，大三种1.小型的如电动玩具车，电动滑板车等；2.中型的如电动自行车，电动摩托车，电动三轮车，小四轮电动车等；3.大型的如电动四轮车，电动轿车，电动客车，电动铲车等。
以中型的电动自行车/电动摩托车为例，它们的动力系统如何测试呢。
以一个性能完整的控制器为样本，将它连接电机，测试从近空载，连续负载，至堵转的一系列过程，并将其各点绘制成曲线，观察各参数及曲线就可以很明显的反映出这个被测电机的品质。
一般情况下，L电动自行车电机测试系统由：50N.m的磁粉测功机，电机测试夹具，测功机控制器，直流电参数测量仪，电机用可调直流稳定电源，计算机，打印机，软件及保护器等组成；另外需要整体美观好看的还可以选择机柜将仪器装进机柜里。
4.电动摩托车电机测试系统的磁粉测功机要大些，需要用IOON.m的磁粉测功机来替换；5.电动三轮车电机或者电动四轮游览车电机等，需要用200N.m的磁粉测功机来替换。
6.而小型的电动玩具车电机，需要用磁滞测功机来替代，而力矩大小一般也不会超过2N.m；7.电动滑板车电机，因力矩不大会超过5N.m,所以用5N.m的磁滞测功机来做功率测试比较好。
8.而大型的电动四轮车电机，一般情况下，他的最大转矩都大于200N.m;大型电动车电机测试系统组成(1)电涡流测功机，测功机控制器，三相交流电参数测量仪，电机用变频稳定电源，计算机，打印机，软件及保护器等组成另外需要整体美观好看的还可以选择机柜将仪器装进机柜里。
(2)电力测功机，测功机专用变频器，测功机控制器，三相交流电参数测量仪，电机用变频稳定电源，计算机，打印机，软件及保护器，接地防串扰系统，电力柜(有些还带能量反馈系统用于将电动机输出的能量返回电网中)。
2023年电机输出测试系统行业市场分析现状
2023年电机输出测试系统行业市场分析现状电机输出测试系统是一种用于测试电机输出性能的设备，通过对电机进行测试，可以评估其功率、效率、转速和负载能力等参数，为电机制造商和使用者提供重要参考数据。
目前，电机输出测试系统市场呈现出以下几个方面的特点和现状：1. 市场需求持续增长：随着工业自动化水平的提升和电动化趋势的加速，电机输出测试系统的需求日益增长。
各类机电设备，如电动车、机械设备、船舶、风力发电机组等都需要对电机进行测试和评估，以确保其性能符合要求，因此，电机输出测试系统市场具有广阔的前景。
2. 技术水平不断提高：电机输出测试系统的技术要求较高，需要具备高精度、高稳定性、高可靠性和高自动化程度等特点。
目前，国内外的电机输出测试系统制造商纷纷加大研发投入，不断提升产品的技术水平和性能指标，以满足市场需求。
3. 市场竞争激烈：随着市场需求的增长，电机输出测试系统市场竞争日益激烈。
国内外诸多公司涉足该领域，其中包括一些大型的电机测试仪器制造商和专业的测试系统集成商。
这些公司通过不断推出新产品、降低成本、提升售后服务等手段来扩大市场份额。
4. 应用领域广泛：电机输出测试系统广泛应用于各个领域，如汽车工业、航空航天、电力工业、工业自动化等。
尤其是在新能源领域，如电动汽车、风力发电和太阳能发电等，电机输出测试系统的需求更为迫切。
5. 国内市场发展潜力大：中国是世界上最大的电机生产和使用国家之一，电机输出测试系统市场发展潜力巨大。
然而，目前国内电机输出测试系统市场以低端产品为主，高端产品依然依赖进口，国产设备在技术上还需要提高，市场份额有待扩大。
综上所述，电机输出测试系统市场具有广阔的前景，市场需求持续增长，技术水平不断提高，市场竞争激烈，应用领域广泛，国内市场发展潜力大。
在未来，随着工业自动化和电动化的不断推进，电机输出测试系统将会得到更广泛的应用，并且有望成为一种具有较高附加值和市场竞争力的产品。
致远电子MPT电机测试系统介绍
二、高带宽与高采样率
电机驱动器 （变频器）
高频PWM信号
电机
目前绝大部分支持速度调节的电机都是通过变频调速 实现的，
电机的输入波形为高频PWM波，载波频率一般在 10k~100k范围内，
带宽：5MHz 采样率：2MS/s
功率分析仪
这就要求电机的电参数测量设备具备足够高的带宽才 能正确捕捉高频成分的能量。
电机的瞬态特性 波形与响应时间
机测试分析系统，开创电机与 驱动器综合测试分析设备先河。
MPT混合型电机测试系统介绍
致远电子凭借在功率分析、电机测量领域的深入理解、与长久
积累，融合仪器设计与系统集成的理念，打破了传统测功机的性能瓶
颈，
引领电机试验进入动态时代。
系统架构
MPT智能 测控柜
CAN总线
（Motortest软件）
二、色温云图分析
色温云图（又称MAP图、等高线图、转速-扭矩-效率分布图）
核心用途：获取电机在任意工况下的效率特性，辅助用户设计最优 的电机控制算法。
为何要关注色温云图功能？
MotorTest内置色温云图分析功能
MATLAB绘制的色温云图
色温云图是国外电机厂家必测项目，是国内电机厂家的未来测试趋势。
最大输入电压
1000V
600V
500V
一、高测量精度——支持高精度转矩传感器
电机输入单元
转速、扭矩
电机传感器
ABZ增量 编码信号
电机编码器
*MPT电机测试系统可通过功率分析仪的电机输入单元与外置的转速与扭矩传感器来测量电机的转速、扭矩和输出机械功率。
支持进口高精度传感器： 支持传感器模拟信号或脉冲信号输入，采样率高达500k，完美支持进口高精度转速扭矩传感 器，可提供0.05%以上测量精度； 独有伺服电机编码器解码功能： 可支持伺服电机编码器的ABZ增量编码信号直接输入解码，实现高精度的转速和转动 角度测量。
2024年电机输出测试系统市场规模分析
2024年电机输出测试系统市场规模分析概述电机输出测试系统是一种用于测试电机输出能力的工具，可以帮助用户评估电机在各种负载条件下的性能。
本文将对电机输出测试系统的市场规模进行分析。
市场概况近年来，工业自动化领域的快速发展推动了电机输出测试系统市场的增长。
电机输出测试系统被广泛应用于各种行业，包括制造业、汽车工业、航空航天等。
随着工业生产的智能化和自动化程度的提高，对电机输出能力的要求也在不断增加，进一步推动了电机输出测试系统市场的发展。
市场驱动因素1. 工业自动化需求的增加随着智能制造和工业自动化的发展，对精确测量电机输出能力的需求越来越大。
电机输出测试系统能够提供准确的输出数据，帮助企业评估电机的性能，提高生产效率和产品质量，满足工业自动化的需求。
2. 节能环保的要求在现代社会，节能环保成为全球关注的焦点。
电机作为能量转换设备，其输出能力的测试与节能环保紧密相关。
电机输出测试系统可以帮助企业评估电机的能源利用效率，提高能源利用效率，减少资源浪费，降低能源消耗，满足节能环保的要求。
3. 新能源汽车市场的发展随着对环境保护意识的增强，新能源汽车市场逐渐壮大。
电动汽车作为新能源汽车的主要类型，其电机输出能力的测试至关重要。
电机输出测试系统能够确保电动汽车的动力系统性能和安全性，促进新能源汽车市场的发展。
市场分析1. 区域分布目前，电机输出测试系统市场主要集中在发达国家和地区，如美国、欧洲、日本等。
这些地区在工业自动化和节能环保方面的技术先进程度较高，对电机输出测试系统的需求较大。
2. 市场竞争格局电机输出测试系统市场竞争激烈，主要有一些知名的厂商占据较大市场份额。
这些厂商拥有先进的技术和丰富的经验，能够提供高质量的产品和专业的技术支持，与其他竞争对手形成差异化竞争优势。
3. 市场前景随着工业自动化和新能源汽车市场的快速发展，电机输出测试系统市场有望继续保持良好的增长势头。
预计未来几年，市场规模将进一步扩大，技术创新和产品升级将成为市场竞争的主要驱动力。
电机试验测量系统基本要求
电机试验测量系统基本要求1. 基本要求1.1.可溯源性要求用于电机性能测试的电量、温度、扭矩、转速等测量装置，应有明确的准确级指标，并且准确级指标满足相关国家标准要求。
按照计量仪器管理要求，其准确级应可以方便的进行溯源。
推荐采用各类专业的计量器具，不推荐采用采集卡、PLC类没有明确准确级标称或未经计量校准的测量装置。
1.2.电量测量方法及带宽根据《GBT22670-2008变频器供电三相笼型感应电动机试验方法》等相关国家标准规定，电压测量应采用基波有效值，温升试验除外，电流测量应采用基波有效值，功率测量应采用基波有功功率。
对于两电平变频器供电电机试验，传感器带宽应高于最高开关频率的6倍以上。
对于三电平或多电平变频器供电电机试验，传感器带宽应高于最高基波频率的10倍以上。
为了较好的适应各种变频器，建议电压传感器带宽在50kHz以上，电流传感器带宽在30kHz以上。
1.3.注意实际测量准确度与标称测量准确度的区别现有变频电量测量传感器/变送器、功率分析仪等的标称准确级大多在工频下标称，选择测量设备时，应重点关注实际试验频率下的测量准确级。
1.4.注意相位误差指标相位误差是影响交流功率测量的重要技术指标，用于变频电量测量的传感器，应标称明确的相位误差（角差）指标，其角差能够满足功率测量准确级的要求。
具体可参考同准确级互感器的角差要求。
1.5.应该根据被测量的变化范围，对传感器、仪表的量程及档位进行合理配置。
传感器和仪表在额定点附近具有最高的测量准确度，对于被测量变化范围较宽的试验，测试设备应能在宽范围内满足测量准确度要求。
例如：某仪器在400Hz的精度指标为：0.05%rd+0.05%fs，不能简单的认为其准确级为1级。
若传感器与仪表量程匹配不合理，例如，仪表的量程为±15V，电压传感器的二次额定输出为±5V。
那么，额定电压时，测量精度指标：0.05%rd+15/3*0.05%rd=0.3%rd当被测电压降至额定电压的10%时，测量精度指标变为：0.05%rd+1/10%*15/3*0.05%rd=2.55%rd 因此，除了量程匹配之外，对于测量范围较宽的被测量，应采用过个不同量程的传感器进行换挡。
一种分布式电机性能测试系统研究
数的实时监控 ，实现 了相应检测数据 的分析、运算 、图表显示以及 网络共享 。 关键词 ： 分布式测控系统 ；虚拟 仪器技术 ；实时测量 ；电机测试 中图分类号：Ｔ ７２ １ 文献标识码：Ａ Ｍ ６ ．＋ ４ 文章编号：１０ — １５ ２ ０ ） １０ ０ — ５ ０ ７ ３ ７ （０ ８ ０ — ０ ６ ０
已广 泛地应 用于 工农业 生产 以及 科学研 究 的各个领 域 。分布式 测试 系统凭借 其 网络 化 、集 成度 高 的特
点，实现 了不 同地 理位置 离散 资源 的有 效共 享 ，其 优势 在大 型贵重 设备 的远程共享 、离 散资源 的集 中 式 管 理 、 工业 生 产 的过 程控 制 等 几 个 方 面尤 为突
０ 引言
分布式测控 系统 （ ｉ ｔ ｉ ｕ ｅ Ｍ ａ ｕ ｅ ｅ ｔ Ｄ ｒ ｂ ｔ ｄ ｅ ｓ ｒ ｍ ｎ ｓ ａ ｄ ｏ ｔ ｏ Ｓ ｓ ｅ ，Ｄ Ｃ ） ｎ Ｃ ｎ ｒ ｌ ｙ ｔ ｍ Ｍ Ｓ 是集 计算机 技术 、网 络技 术 、控 制技 术和测量 技术 于一体 的综合 性测控 体 系 ，提 供 远 程 监 测 、 过程 控 制 和 数 据 共享 等 功 能，可 以有 效地 实现对 离散 资源 的集 中式管 理 ，现
电机自动测试系统
Ｐ 机 的控制功能在 各个子仪表保持独立的前提 Ｃ
下集 成 各个 子 仪表 的功 能 。
前面介绍的电机性能试验 自动测试系统的一 般构成中， 它包括众多的子仪表， 各个子仪表都是
一
周期比较长。 现使用 电机性能 自动测试系统， 使电 机性能试验 能够做到 自动化， 使测试结果 的获得
与处 理 都不 需 要人 工干 预 与处 理 ， 能够 实 现 快 且
速试验。
个独 立 的子系统 ， 有 自己的 信号调 理 、 都 数据 采
集 、 讯模块 ， 通 如果系统 中子仪表数量 比较 多的 话， 这些模块将存在极大的冗余与浪费。 因此， 实
际使 用 的 系统 ， 在 图 １ 基础 上 ， 加 系统各 个 是 的 增
等等 。 它们将测试结果 以统一的格式， 通过约定的 通讯协议（ 大多采用Ｒ ２ ２ Ｓ ３ 串行通讯协议） 送给Ｐ Ｃ 机。 传感器一般指转矩 、 转速传感器 、 它们负责将 转矩 ， 转速等非电量转化为电量。 此电机性能试验 自动 测试系统 能够充分利用Ｐ 机 的输入输 出设 Ｃ 备来 改善单一测试仪在输入输出上的不足， 以及
。 ｓ・ ４
维普资讯
工艺与 ； 试 ｜ Ｉ
在这 里 ， Ｃ机 是 真 正 意 义上 的“ 心 ”它 不 Ｐ 核 ， 仅 负责测 试 过 程 的 调度 ， 对 采集 到 的基 本量 进 还 闭环 霍 尔 电流 传 感 器 （ 磁 平衡 式 霍 尔 电流 传 感 或 器 ）在 性 能上 ， 者优 于前 者 。 尔 电流传 感器 的 。 后 霍
在 输 入 到数 据 采 集 ｋ 前 必须 经 过 隔离 电路 ， 之 包
电机测试系统
电机测试系统一、设备清单1、ZD200 电涡流测功机 1台2、MTS-II 电机测试系统 1套含：○1 KZQ-IIB 测功机控制器○2 ZTV-I 直流电量测试仪○3励磁电源○4中型机柜及电器控制○5测试软件及接口3、二维夹具 1付需自备： 1、电脑1台及电脑工作台；2、电机工作电源（电池）1套；3、测功机水冷却用水管及循环水泵（或自来水）；二、主要技术指标1、电源： 220V交流，50Hz电源2、环境温度： 0o C-40 o C3、测试数据精度：0.5%4、测功机测试范围5、分辨率：转矩 0.1N.m 转速 1 rpm6、直流电量测试仪测量范围电压 0-20V-50V-300V（量程自动切换）电流 0-350A （量程自动切换）1/ 27、测试参数：直流（控制器）输入电压、电流、输入功率；电机输出转矩、转速、输出功率；控制器及电机整体效率；8、可测电机静态堵转状态下的控制器输入电压、电流、输入功率、及电机堵转转矩。
9、测功机底板尺寸为：1350X500X180mm 总重量约700Kg10、二维夹具及电机连轴器：根据提供的电机尺寸做。
三、主要性能1、测试数据均数字显示并可送到微机、采样、画曲线和打印；2、采用高精度的负载传感器和每转60脉冲的转速传感器；3、整机灵敏度高，负载转矩稳定性和测试重复性好；4、系统操作方便，仅调节励磁电流即可改变负载；5、软件操作简单易学，并可实现手动、自动、定点等测试方式，测试结果可进行曲线比较，并可将数据导入Word或Excel；6、直流电量测试仪具有多档量程，且量程自动切换，满足小电流测试精度；四、系统功能1、可以电脑上控制电机的开关操作；2、系统具有手动测试方式（此方式可不连接电脑操作）：即负载通过手动调节，数据手工记录或采集，数据可锁定；3、系统具有自动测试方式：即负载根据设置自动加载，扫描出电机从空载到负载设定值（电涡流测功机不能动态加载到堵转）的特性曲线；4、系统具有定点测试方式：即电机运行后，负载自动调节到设定值，并在设定值处稳定运行；5、测试结果：电机测试数据以报表或曲线方式显示或打印，可保存及下次打开查看显示曲线时，可以修改曲线坐标参数及横坐标、纵坐标的选择；6、曲线比较：可以同时让5台电机的测试曲线在同一界面下比较，曲线坐标值、曲线纵坐标及横坐标可以修改，每台电机的测试曲线颜色可以修改，比较后的曲线图可以打印。
新型电机综合性能自动测试系统的研制与研究
新型电机综合性能自动测试系统的研制与研究卢慧芬;卢荻;沈若凡;许越华;赵建勇【摘要】This paper introduces an integration of WT1 600 digital wattmeter and JN338A torque transducer in a system for testing overall performance of new types of motors,which can measure their characteristic parameters such as voltage,current,torque,speed and power.This testing system combines effectively hardware such as IPC,signal collecting card and sensor and application programs such as those for data collection and analysis,and user graphic interface,so as to perform good automatic measurement of the data on the characteristic points of new types of motors such as input and output parameters,and improve the testing efficiency and accuracy. Application results indicate easy operation,and safety and reliability of the testing system developed.It has the potential for engineering application as it satisfies the requirements on the testing of new types of motors.The system has been successfully applied on the platform of motor and electrical appliances of the Electrical College of Zhejiang University.%介绍了 WT1600数字功率计与 JN338A 型转矩传感器在新型电机综合性能检测设备系统中的集成，可以测量电压、电流、转矩、转速、功率等电机特性参数。
致远电子MPT电机测试系统介绍
目前在国内电动汽车行业是必测项目。（GB/T 18488-2009）
过去业内用户要测试云图的话，只能通过Matlab软件绘图，十分麻烦。目前行业内只有MPT1000支持色温 云图分析功能，满足电机测试的前沿需求。
三、国际电机测试标准支持
MPT电机测试系统 全面支持12 种以上国内外电机测试标准， 并具备IEEE 112-2004 国际标准、GB/T1032-2012 国家标准的 自动化测试功能， 可为用户提供智能化的标准测试体验。 对于客户的特殊测试标准，还可提供定制化服务。
驱动器分析功能：
效率分析、谐波分析、三相不平衡度分析、FFT频谱分析、波形分析、周期分析、 趋势分析等分析功能。
瞬态分析功能：
电机与驱动器参数瞬态波形、转速和扭矩的变化时间响应、控制响应、负载阶跃 响应、负载扰动、转矩波动、齿槽转矩等功能。
目录
CONTENTS
1 2
电机测试行业趋势 系统特色
3
应用案例
使用单独的硬件pid控制器做负反馈控制判断大幅提高pid调节速度工控机显示与反馈控制驱动器控制电机功率分析仪测量高速pid控制器反馈控制驱动器控制电机功率分析仪测量工控机显示pid调节速度提升原理普通方案高速pid方案电机驱动器被测电机负载扭矩转速传感器编自由加载引擎功率分析仪导入转速扭矩加载波形负载驱动器控制信号控制信号工控机转速位置扭矩反馈实际转速扭矩波形测试结果位同步信号自由加载引擎实现方式电机驱动器被测电机负载扭矩转速传感器编码器自由加载引擎功率分析仪导入转速扭矩加载波形负载驱动器控制信号控制信号工控机转速位置扭矩反馈实际转速扭矩波形测试结果位同步信号加载波形导入高速da控制高速pwm控制高速采集采集结果负反馈测量结果显示自由加载引擎实现方式任意加载波形导入电流瞬态波形测试结果系统内嵌高精度功率分析仪可对快速变化的电机参数进行瞬态波形记录
基于LabVIEW的电动汽车用电机测试系统设计
基于LabVIEW的电动汽车用电机测试系统设计一、本文概述随着电动汽车的快速发展，电机作为电动汽车的核心部件，其性能优劣直接影响到整车的动力性、经济性和可靠性。
对电动汽车用电机进行准确的测试与评估至关重要。
本文旨在探讨基于LabVIEW的电动汽车用电机测试系统的设计，旨在为电动汽车电机的性能测试提供一种高效、精确的解决方案。
本文首先介绍了电动汽车电机测试的重要性和现有测试技术的局限性，然后详细阐述了基于LabVIEW的电机测试系统的设计思路和技术路线。
LabVIEW作为一种图形化编程语言和虚拟仪器开发平台，具有丰富的函数库和灵活的编程环境，为电机测试系统的开发提供了极大的便利。
文章接下来将详细介绍系统的硬件组成和软件设计，包括数据采集与处理、控制逻辑实现、用户界面设计等方面。
还将讨论系统的性能评估与优化，以确保测试结果的准确性和可靠性。
本文总结了基于LabVIEW的电动汽车用电机测试系统的优势和实际应用价值，展望了未来在该领域的研究方向和发展趋势。
通过本文的研究，可以为电动汽车电机测试提供一种有效的技术手段，推动电动汽车产业的持续发展和进步。
二、电动汽车电机测试系统总体设计电动汽车电机测试系统的设计是确保电机性能和质量的关键环节。
本系统的设计旨在提供一种基于LabVIEW的电动汽车电机测试方案，以实现对电机性能的高效、精准测试。
总体设计思路是以LabVIEW软件为核心，结合硬件测试设备，构建一个集成化的电机测试平台。
该平台能够实现电机的各项性能测试，包括但不限于电机的启动性能、运行稳定性、效率、功率因数等关键指标。
在硬件设计方面，系统需要包括电机驱动控制器、数据采集器、电源供应器以及相应的传感器和执行器等设备。
电机驱动控制器用于驱动电机运行，数据采集器负责采集电机的运行数据，电源供应器为电机提供稳定的电源，传感器和执行器则用于监测和控制电机的运行状态。
在软件设计方面，基于LabVIEW平台，我们设计了用户友好的图形化界面，方便用户进行电机测试的操作和监控。
