微纳加工技术一、概述近年来,微纳加工技术作为一种新兴的制造技术,已经成为了科技发展的热点和焦点。
随着科技的不断进步和应用的不断深化,微纳加工技术的应用范围越来越广泛,其中包括了许多重要的领域,如电子、光学、生物、化学等等。
本文将就微纳加工技术的基本原理、应用领域以及发展前景进行详细介绍,并提出了一些未来的发展方向和挑战,以期为相关研究提供参考和借鉴。
二、微纳加工技术的基本原理微纳加工技术是一种在微米和纳米尺度范围内进行制造的技术,其基本原理是利用物理、化学和生物学等科学原理,通过对材料的加工、制备、控制、测量等步骤进行精确的控制和优化,来制造出具有特定功能和性能的微纳器件或系统。
微纳加工技术主要包括了微纳加工、微纳制造和微纳组装三个方面。
其中,微纳加工是指通过相应的加工工艺,使得原材料逐渐变成具有特定形状和尺寸的微小零部件或器件。
微纳制造是指在微纳加工的基础上,对微小的部件进行加工、组装、包装等操作,最终形成具备特定功能和性能的微纳系统。
微纳组装是指将微小的零部件或器件组装成更加复杂、功能更加完备的微纳系统。
三、微纳加工技术的应用领域微纳加工技术具有广泛的应用领域,下面就对一些重要的应用领域进行简单介绍:1. 电子领域微纳加工技术在电子设备的制造、封装和测试等方面都有着很重要的作用。
例如,在芯片制造中,采用微纳加工技术可以提高芯片的制造精度和集成度,降低功耗和故障率,同时还可以增加芯片的功能和性能。
在电子封装中,通过微纳加工技术可以实现高密度的封装和高精度的引脚排布,从而提升了封装的可靠性和性能。
在电子测试中,微纳加工技术也可以用于制造测试芯片和测试工具,提高测试的精度和效率。
2. 光学领域微纳加工技术在光学器件的制造和应用中也有着广泛的应用。
例如,在衍射光栅的制造中,采用微纳加工技术可以制造出大面积的高精度衍射光栅,从而实现高分辨率和高光谱分辨率的光学传感器。
在光波导的制造中,利用微纳加工技术可以制造出高密度、高精度和多层次的光波导,从而实现复杂的光学功能和系统集成。
微纳制造技术总结汇报
微纳制造技术总结汇报微纳制造技术是一种高精度、高效率、低成本的制造技术,在科技领域有着广泛的应用。
本次总结汇报将从微纳制造技术的概念、发展历程、应用领域、优势与挑战等方面进行描述。
一、微纳制造技术的概念微纳制造技术是指使用微米和纳米尺度的工艺和设备来制造微米和纳米级别的产品或器件。
它是一种精密制造技术,可以制造出具有纳米级尺寸的结构,实现微米级甚至更高的加工精度。
二、微纳制造技术的发展历程微纳制造技术起源于20世纪50年代,当时主要用于集成电路的制造。
随着科学技术的进步和需求的不断增加,微纳制造技术得到了迅速发展。
20世纪90年代,纳米级加工技术开始崭露头角,并扩展到了材料、生物、化学等领域。
21世纪初,纳米制造技术成为了一个热门的研究领域,各国纷纷加大对微纳制造技术的研究投入。
三、微纳制造技术的应用领域1. 电子领域:微纳制造技术在集成电路制造中起着关键作用,可以实现高密度、高性能的电子元器件制造。
2. 材料科学:微纳制造技术可以用于制造新材料,并改变材料的物理、化学性质,为材料科学的发展提供了新的手段。
3. 生物医学领域:微纳制造技术可以用于制造微小的生物芯片、生物传感器,用于疾病诊断和药物传递等方面。
4. 光学领域:微纳制造技术可以制造出纳米级别的光学器件,如纳米光学透镜、纳米光栅等,用于光学通信、光学传感等领域。
四、微纳制造技术的优势1. 高精度:微纳制造技术可以制造出具有纳米级精度的产品或器件,满足高精度加工的需求。
2. 高效率:微纳制造技术可以通过并行加工和自动化设备,提高生产效率,降低制造成本。
3. 低成本:由于采用了微米和纳米级工艺和设备,微纳制造技术可以降低材料和能源消耗,降低制造成本。
五、微纳制造技术的挑战1. 加工难度:微纳制造技术需要克服纳米级加工的难度,如工艺稳定性、加工控制等方面的问题。
2. 设备限制:微纳制造技术需要高精度、高稳定性的设备,但目前尚存在设备性能上的限制。
微纳加工技术综述
微纳加工技术综述微纳加工技术是一种制造微米和纳米级尺寸器件和结构的技术,它在许多领域具有广泛的应用,包括电子、光电子、生物医学、材料科学等。
本文将综述微纳加工技术的发展和应用,以及相关的制造方法和工艺。
微纳加工技术的发展微纳加工技术的发展可以追溯到上世纪70年代,当时主要应用于集成电路制造。
随着技术的发展,微纳加工技术不断演化和改进,逐渐应用于更广泛的领域。
目前,微纳加工技术已经成为实现微米和纳米级尺寸结构的主要方法之一。
微纳加工技术的分类微纳加工技术主要包括几种常见的制造方法,如光刻、离子束刻蚀、电子束微细加工和微影技术等。
这些方法可以根据工艺原理和设备类型进行分类。
光刻技术光刻技术是一种利用光敏感物质和光源进行模板制造的方法。
它通常包括光刻胶涂布、曝光、显像和腐蚀等步骤。
光刻技术广泛应用于半导体制造和微机电系统领域。
离子束刻蚀技术离子束刻蚀技术利用高能粒子束对材料进行加工,可以精确控制加工深度和形状。
它具有高分辨率、高精度和高加工速度的特点,被广泛应用于光学元件制造和纳米结构加工等领域。
电子束微细加工技术电子束微细加工技术是利用电子束对材料进行加工的方法。
它可以实现亚微米级的精度和分辨率,广泛应用于纳米结构制备和光电子器件制造等领域。
微影技术微影技术是一种利用光敏感材料进行模板制造的方法。
它包括热熔法、微球成型法和模板法等多种方法。
微影技术广泛应用于纳米结构制备和生物医学领域。
微纳加工技术的应用微纳加工技术在许多领域都有广泛的应用,下面将介绍一些主要的应用领域。
电子领域在电子器件领域,微纳加工技术用于制造半导体器件、集成电路、微电子机械系统等。
通过微纳加工技术,可以制造出更小、更快、更高性能的电子器件。
光电子领域在光电子器件领域,微纳加工技术用于制备光学元件、光纤、激光器等。
通过微纳加工技术,可以实现光学器件的微米级加工和微结构的制备。
生物医学领域在生物医学领域,微纳加工技术用于制造生物芯片、生物传感器、生物显微镜等。
微纳加工技术的研究与应用
微纳加工技术的研究与应用随着科技的进步,微纳加工技术已经越来越受到各行业的关注与应用,被誉为“新兴科技领域的基础性技术”。
微纳加工技术在半导体芯片制造、光学元件制造、生物医学、MEMS器件制造等方面有着广泛的应用。
接下来,本文将会从微纳加工技术的定义、特点及应用方面进行详细的探讨。
一、微纳加工技术的定义微纳加工技术是通过采用光刻、薄膜沉积、离子注入、蚀刻、退火、电镀等方法,对纳米及微米级别的材料进行加工和调控。
在微纳加工技术的实现过程中,需要借助于半导体工艺、化学过程、物理和材料学等各种学科的综合应用。
二、微纳加工技术的特点1、高精度:微纳加工技术可以在微米甚至纳米级别上进行加工,具有极高的精度,使得其在科学研究、医疗器械等领域具有广泛的应用价值。
2、多层次加工:微纳加工技术可以在同一材料表面上不断重复进行加工,实现不同深度的加工,从而形成多层次的结构。
3、无损加工:微纳加工技术大多采用非接触式的加工方法,具有无损加工的特点,可以高效地降低对材料的破坏性。
4、高效率:微纳加工所需的设备相对较小,加工、测试、维护都比较容易,而且可以进行批量加工,从而使其具有高效率的特点。
三、微纳加工技术的应用1、半导体芯片制造:微纳加工技术可以制造出高密度和高集成度的半导体芯片结构,这种技术可以大大提高微芯片的运算速度和功能,为智能手机、电脑等电子产品的诞生提供必要技术支持。
2、光学元件制造:光学元件制造在很多领域都有着广泛的应用,例如投影仪、显示器、激光器和光学通讯等领域。
微纳加工技术可以制造出纳米或者微米级别的光学元件,从而可以使这些元件具有更强的效率和性能。
3、生物医学:微纳加工技术已经在人类的健康领域展现出其重要的地位。
微纳加工技术可以用于生物芯片的制造、药物的释放、组织工程以及基因工程等领域,突破了传统生物医学的瓶颈,对未来的医学诊断、治疗等领域提供了新的选择。
4、MEMS器件制造:MEMS,即微电子机械系统,是一种集成电路产业和微机械制造产业的产物,利用微纳加工技术可以制造出小型化的、低功耗并具有巨大应用价值的MEMS器件,例如传感器、锂电池、刻度微拆合器等等。
材料科学中的微纳加工技术解析

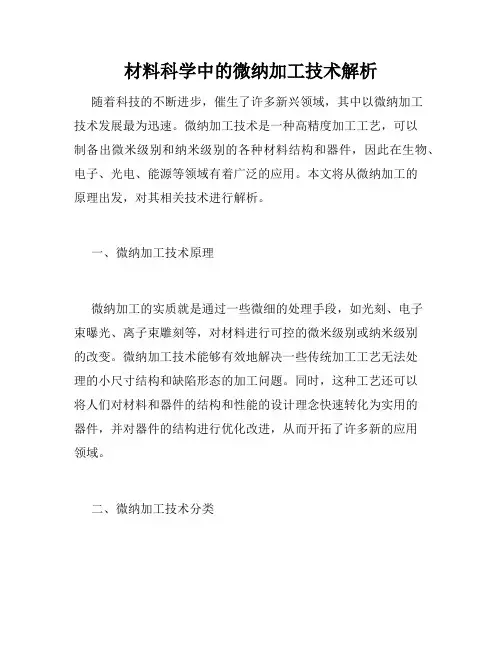

材料科学中的微纳加工技术解析随着科技的不断进步,催生了许多新兴领域,其中以微纳加工技术发展最为迅速。
微纳加工技术是一种高精度加工工艺,可以制备出微米级别和纳米级别的各种材料结构和器件,因此在生物、电子、光电、能源等领域有着广泛的应用。
本文将从微纳加工的原理出发,对其相关技术进行解析。
一、微纳加工技术原理微纳加工的实质就是通过一些微细的处理手段,如光刻、电子束曝光、离子束雕刻等,对材料进行可控的微米级别或纳米级别的改变。
微纳加工技术能够有效地解决一些传统加工工艺无法处理的小尺寸结构和缺陷形态的加工问题。
同时,这种工艺还可以将人们对材料和器件的结构和性能的设计理念快速转化为实用的器件,并对器件的结构进行优化改进,从而开拓了许多新的应用领域。
二、微纳加工技术分类微纳加工技术按照材料加工方式可以分为光刻技术、电子束曝光技术、离子束雕刻技术、纳秒激光加工技术、纳米压印技术等多种方式。
其中,光刻技术是最为常用的一种技术,可细分为紫外光刻和深紫外光刻技术。
1、光刻技术光刻技术的基本原理是利用高分辨率的掩膜板,在光照下形成影像并通过化学反应,将光刻胶上的影像图案转移到硅片或其他被加工材料中。
其中紫外光刻技术主要适用于亚微米和微米级别的结构,深紫外光刻技术可以制备出具有亚百纳米级别的微米结构。
光刻技术具有加工速度快,精度高等特点,已经成为微纳加工技术中最为常用的一种方法。
2、电子束曝光技术电子束曝光技术通过电子束对样品进行局部曝光,从而达到精细控制器件结构的目的。
电子束半导体纳米制造技术的发展使电子束技术得到了进一步发展。
电子束激光在衍射光学上具有与光刻相比同样的分辨率,因此电子束技术主要用于制备尺寸小于100纳米的深红外光掩模和纳米结构。
3、离子束雕刻技术离子束雕刻技术是一种利用离子碰撞样品表面造成化学反应的技术,它与电子束曝光技术相似,不同的是离子束雕刻技术可以对金属、半导体、陶瓷等材料进行加工。
离子束雕刻技术具有高精度、高灵活性、成本低等优点。
微纳加工技术在制造工艺中的应用

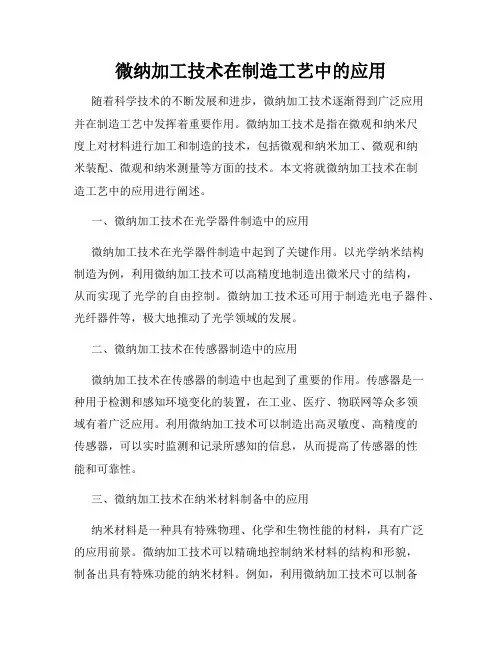

微纳加工技术在制造工艺中的应用随着科学技术的不断发展和进步,微纳加工技术逐渐得到广泛应用并在制造工艺中发挥着重要作用。
微纳加工技术是指在微观和纳米尺度上对材料进行加工和制造的技术,包括微观和纳米加工、微观和纳米装配、微观和纳米测量等方面的技术。
本文将就微纳加工技术在制造工艺中的应用进行阐述。
一、微纳加工技术在光学器件制造中的应用微纳加工技术在光学器件制造中起到了关键作用。
以光学纳米结构制造为例,利用微纳加工技术可以高精度地制造出微米尺寸的结构,从而实现了光学的自由控制。
微纳加工技术还可用于制造光电子器件、光纤器件等,极大地推动了光学领域的发展。
二、微纳加工技术在传感器制造中的应用微纳加工技术在传感器的制造中也起到了重要的作用。
传感器是一种用于检测和感知环境变化的装置,在工业、医疗、物联网等众多领域有着广泛应用。
利用微纳加工技术可以制造出高灵敏度、高精度的传感器,可以实时监测和记录所感知的信息,从而提高了传感器的性能和可靠性。
三、微纳加工技术在纳米材料制备中的应用纳米材料是一种具有特殊物理、化学和生物性能的材料,具有广泛的应用前景。
微纳加工技术可以精确地控制纳米材料的结构和形貌,制备出具有特殊功能的纳米材料。
例如,利用微纳加工技术可以制备出具有高导电性、高强度、高表面活性的纳米材料,这些材料在新能源、催化剂、生物传感器等方面都具有重要的应用价值。
四、微纳加工技术在微电子器件制造中的应用微电子器件是微纳加工技术的重要领域之一。
微纳加工技术可以制造出微米尺寸的电子元器件,如微型传感器、微型电容器、微型电感器等。
这些微电子器件具有体积小、功耗低、性能优良等特点,可以广泛应用于计算机、通信、医疗等领域,推动了微电子技术的发展。
五、微纳加工技术在生物医学领域中的应用微纳加工技术在生物医学领域中的应用也日益增多。
例如,利用微纳加工技术可以制造出微型药物输送系统,将药物精确地输送到病变部位,提高治疗效果。
微纳加工技术还可用于制造生物芯片、微型探针等,用于研究生物分子的结构和功能,提高基因测序和诊断技术的准确性和灵敏度。
微纳加工技术研究及其应用
微纳加工技术研究及其应用随着科学技术的不断发展,微纳加工技术的应用越来越广泛,已经成为当今科学技术领域的热门研究方向之一。
微纳加工技术是一种通过控制微纳米级别尺寸的物质、能量或空间的加工技术,它可以制造出微纳米级别的材料和器件,这些材料和器件可以应用于许多领域,如生物医学、电子工程、光学、机械制造等。
接下来,本文将对微纳加工技术的研究和应用进行探讨。
一、微纳加工技术研究微纳加工技术是一种既复杂又精密的技术,需要涉及多个学科和领域才能完善。
目前,其研究范围主要包括微型电子机械系统(MEMS)、纳米加工、光学加工、微加工等。
1.微型电子机械系统(MEMS)MEMS是一种新型的微纳机械特制品,它由微型传感器、微型执行器以及微处理器组成,其结构尺寸在微米到毫米级别之间。
在MEMS制备过程中,需要采用光刻技术、薄膜沉积技术、等离子体刻蚀技术等多种技术手段。
现代MEMS技术的应用领域非常广泛,包括加速度传感器、气压传感器、温度传感器等。
2.纳米加工纳米加工是指制造精度达到纳米级别的微型零部件或器件的生产工艺。
在纳米加工的过程中,主要使用电子束光刻、扫描探针显微镜、原子力显微镜等方式,其主要应用领域包括生物医学、材料科学、光学信息技术等。
3.光学加工光学加工是利用激光技术实现对材料进行光学加工的加工技术,其由于具备非接触、高速、高精度等特点已经成为当今微加工技术的热门领域。
在光学加工中,常用激光器进行光滑的割离、打孔和刻画等工作。
现代光学加工技术的应用领域非常广泛,包括航空航天、高速列车制造领域以及医学制造业等。
4.微加工微加工是指使用精密机械设备对材料进行加工的加工技术,其应用于制造各种微型零件和微型器件。
在微加工过程中,需要采用微细钻床、微细铣床、等离子体刻蚀技术等多种技术手段。
二、微纳加工技术的应用随着微纳加工技术的不断成熟和发展,其应用范围已经越来越广泛,并且已经在许多领域得到了广泛的应用。
下面我们将就这些领域进行更具体的分析。
机械制造中的微纳加工技术原理
机械制造中的微纳加工技术原理微纳加工技术是一种在机械制造领域中应用广泛的技术手段,它通过精密的控制和加工方法,能够在微米和纳米尺度下制造出高精度、高质量的微型和纳米级零部件。
该技术在电子、光电、生物医学以及纳米材料等领域发挥着重要作用。
本文将介绍机械制造中的微纳加工技术的原理。
一、微纳加工技术的分类与原理目前,微纳加工技术可以分为两大类:微细加工和纳米加工。
微细加工是指在微米尺度下进行加工和制造,如微孔加工、激光切割等。
纳米加工则是在纳米尺度下进行加工和制造,如原子力显微镜加工、光刻技术等。
1. 微细加工的原理微细加工主要依靠机械加工设备和工具,如微加工机床、精密切割机等。
其原理是通过控制加工设备和工具相对运动,对工件进行精细的切削、打磨和加工。
这些设备具有高精度的结构和控制系统,可以实现微米级的运动和加工精度。
2. 纳米加工的原理纳米加工主要借助于纳米级工具和纳米级材料,如原子力显微镜、电子束曝光机等。
其原理是利用纳米级工具的控制和操作能力,在纳米尺度下进行加工和制造。
例如,原子力显微镜可以通过控制探针的位置和运动轨迹,对纳米级工件进行操纵和加工。
二、微纳加工技术的应用领域微纳加工技术在许多领域都有广泛的应用,下面将以电子和生物医学领域为例进行介绍。
1. 电子领域微纳加工技术在电子领域中的应用主要包括集成电路制造、传感器制造和微电子器件制造等。
通过微纳加工技术可以制造出更小、更高性能的集成电路芯片,提高电子产品的功能集成度和性能。
同时,微纳加工技术还可以用于制造各种传感器,如压力传感器、光学传感器等,提高传感器的灵敏度和精度。
2. 生物医学领域微纳加工技术在生物医学领域中的应用主要包括生物芯片制造、细胞培养和药物输送等。
通过微纳加工技术可以制造出微型生物芯片,实现对细胞和分子的精确操控和检测。
此外,微纳加工技术还可以制造出微型药物输送系统,用于精确控制药物的释放和传输。
三、微纳加工技术的挑战与展望虽然微纳加工技术在许多领域都取得了显著的成果,但仍然存在一些挑战和问题。
湿法刻蚀工作总结
湿法刻蚀工作总结
湿法刻蚀是一种常见的微纳加工技术,广泛应用于半导体、光电子、生物医学
等领域。
在这篇文章中,我们将对湿法刻蚀工作进行总结,包括工作原理、应用范围、优势和局限性等方面。
首先,湿法刻蚀是利用化学溶液对材料表面进行腐蚀,从而实现微纳米结构的
加工。
在该过程中,溶液中的化学物质会与材料表面发生化学反应,使得材料表面的部分被溶解掉,形成所需的结构。
这种加工方式具有高精度、高分辨率和高表面质量的优势,因此在微纳加工中得到广泛应用。
其次,湿法刻蚀技术适用于多种材料,包括硅、氮化硅、氧化硅、玻璃等。
在
半导体行业,湿法刻蚀被用于制备集成电路、传感器、MEMS器件等;在光电子
领域,湿法刻蚀可用于制备光子晶体、光波导等;在生物医学领域,湿法刻蚀可用于制备微流控芯片、生物传感器等。
此外,湿法刻蚀还具有低成本、易操作、可批量生产等优势,因此受到了广泛
关注。
然而,湿法刻蚀也存在一些局限性,比如只能加工表面结构、加工速度较慢、对材料的选择有限等。
综上所述,湿法刻蚀工作总结表明,这种微纳加工技术具有广泛的应用前景和
发展空间。
随着科学技术的不断进步,相信湿法刻蚀技术将会在更多领域得到应用,并为人类社会带来更多的便利和发展。
芯片制造中的光学微纳加工技术前沿与挑战思路总结
芯片制造中的光学微纳加工技术前沿与挑战思路总结摘要:本文对于目前电子束曝光技术、聚焦离子束刻蚀技术、激光直写加工技术、掩模光刻加工技术、纳米压印加工技术、自组装技术、探针扫描光刻技术的应用要点展开分析,并从设备、人员、制度等层面分析目前发展存在问题和发展建议,通过研究整理光学微纳加工技术下阶段的研究方向,其目的在于不断优化芯片制造体系,促进相关行业经济的持续发展。
关键词:芯片制造行业;光学微纳加工技术;自组装技术光学微纳加工注作为芯片制造活动中的重要组成部分,其主要作用是将掩模上的几何性形状成功地转移到基片位置。
受到光学衍射这一内容的限制,在传统光学技术应用中,会通过缩短光波长和增加目镜孔径数来提高分辨率。
光学系统可以通过缩短光波长和增加光系统中目标镜头的孔径数提高分辨率。
其中,波长的缩短需要对其辅助零件进行重新开发,过程中需要投入较多资源,做好与之相关的研究,能够积累有价值应用经验,促进芯片制造行业经济的可持续发展。
1光学微纳加工技术研究现状1.1电子束曝光技术作为一种基础的纳米加工技术,此类技术的加工原理在于,依托高度聚焦的电子束,来对抗蚀剂进行曝光处理,同时做好显影过程当中溶解度参数控制,搭配可靠图形转移工艺,完成相应的设计结构。
在技术具体应用中也需遵循以下应用步骤:(1)对于设备相关参数进行调整,使电子束可以顺利聚焦,便于后续加工活动的进行。
(2)在高度聚焦电子束应用中,开始对抗蚀剂进行曝光,控制好整个过程的曝光时间、高聚焦电子束能量等。
(3)溶解度参数会进行显影处理,随后在对图形进行转移处理,使其可以顺利转移到基面上,得到相应质量的成品。
此类技术在应用中具有分辨率非常高的优势,可以在没有掩模的情况下来完成各类图形的制作,不足之处在于利用技术制备复杂图案时,会消耗较多时间,同时也会受到邻近效应限制,是后续发展过程中需注意的内容。
1.2聚焦离子束刻蚀技术作为另一种较为常用的纳米加工技术,此类技术的加工原理在于,依托高度聚焦的离子束,来对抗蚀剂进行刻蚀处理,过程中也需要对溶解度参数进行合理化控制,最后使用可靠图形转移工艺,来顺利完成相应的设计结构。
微纳加工技术的发展与应用
微纳加工技术的发展与应用随着科技的不断发展和进步,微纳加工技术也在随之的不断更新。
微纳加工技术是利用微米和纳米级别的加工技术来处理物质,其中微米为一百万分之一米,纳米为十亿分之一米,因此该技术在处理物质的精度和精细度上具备极高的优势。
本文将全面介绍微纳加工技术的发展和应用。
一、微纳加工技术的历史和概述微纳加工技术起源于20世纪60年代,起初只是一种用于制造高精度和小型电子元件的技术,但随着技术的发展,微纳加工技术的应用领域也得到了不断拓展,包括微机械、微生物学、纳米学、材料学等等。
微纳加工技术的核心在于将材料在微米或纳米精度下进行加工,其中最常用的加工方法是光刻和离子束刻蚀。
二、微纳加工技术的应用1、微电子器件制造微纳加工技术最早应用于微电子器件制造中,如集成电路芯片、微处理器、传感器等等,这些器件在现代电子设备中扮演着重要的角色,而微纳加工技术为其生产提供了可靠、高效、精度高的解决方案。
2、微机电系统制造微机电系统是一种小型化和集成化程度非常高的电子系统,该系统由微加工技术制造而成,十分精细,可应用于微无人机、生物医学、汽车智能控制等领域,这为微机电系统的发展提供了新的技术支持。
3、生物医学领域微纳加工技术在生物医学领域的应用方面也得到了广泛发展,如微流体芯片、生物芯片测序技术、组织芯片等等,这些技术为人体疾病的诊断和治疗提供了可靠的手段,同时也大大提高了生命科学研究的效率。
4、纳米材料制备通过微纳加工技术可以有效减小材料的尺寸,进而制备出各种具有特殊功能的纳米材料,如纳米催化剂、纳米磁性材料、纳米药物载体等等,这些材料具有良好的表面活性和物理化学性能,已经在能源、环保、生命科学等领域中得到了广泛应用。
三、微纳加工技术的未来发展趋势未来微纳加工技术的发展趋势将更加关注其应用的多样性和生态可持续发展,包括以下方面:1、多学科交叉应用微纳加工技术在以往的应用中多是单一学科,未来将更多地通过化学、生命科学、医学等多学科的交叉应用,进一步推动微纳加工技术的广泛应用。
微纳加工技术的研究及其应用
微纳加工技术的研究及其应用随着科技的不断进步,微纳加工技术已经成为了当今世界上备受瞩目的前沿科技之一。
微纳加工技术的涌现,不仅解决了传统加工方式所面临的诸多难题,更为人们带来了许多前所未有的机遇和挑战。
本篇文章就将对微纳加工技术进行研究和探讨,并提出其在现代技术领域中的潜在应用。
微纳加工技术简述微纳加工技术,顾名思义,是一种非常精细的加工方式,它的核心在于对微米量级的材料进行精细加工。
微纳加工技术广泛应用于半导体加工领域、生物医学领域、纳米科技领域等高端领域。
微纳加工技术最大的特点之一就是可以通过微米级别的加工细节,对材料进行非常精准的加工和装配。
相较于传统加工方式,微纳加工技术的优势显而易见,与此同时,它也具有一些独特的特性和挑战。
微纳加工技术的独特性微纳加工技术可以加工的材料非常广泛,它不仅可以加工硅、玻璃、陶瓷等传统材料,还可以加工金属、聚合物、生物质等非传统材料。
微纳加工技术共分为三类,即:光学加工、电子束加工和离子束加工。
其中,光学加工是一种通过定向光束让材料表面受热而进行加工的技术。
电子束加工是一种通过电子束的轰击来进行材料加工的技术。
离子束加工则是通过离子束的照射来改变材料表面的物理性质和化学性质。
三种技术各有千秋,相较于传统加工方式,它们具有更高的加工精度和更低的加热损耗,可以让材料更加稳定,从而使得制造出的产品更加精细和寿命更加持久。
微纳加工技术的应用微纳加工技术的应用范围非常广泛,我们在生活中已经十分常见了。
例如:1、智能手机的加工过程中,就会运用到许多微纳加工技术。
比如说,智能手机的屏幕就是一种通过光学加工技术制造出来的,它可以让我们看到清晰的图像。
2、微型光学器件,如光栅、衍射元件和微透镜阵列等,都是通过微纳加工技术制造出来的。
3、医疗领域中,微型芯片可以被用于检测病菌和药物敏感性。
病人将样本放置在芯片上,芯片将检测结果传回给医生,医生可以准确诊断病情,从而有效治疗病情。
微纳加工技术及其应用
微纳加工技术及其应用微纳加工技术是指通过微纳米尺度下的加工手段,对材料进行微小尺寸的加工和加工精度的提高。
这种技术主要应用于电子、光学、生物等领域,使得工艺更加高效、环保、精准、低成本,具有许多优点。
一、微纳加工技术的方法微纳加工技术主要有以下几种方法:1.拔出式法拔出式法是通过采用量子力学原理来制造器件。
其中,利用扫描探针镀金器件,然后将晶圆切成片,最后使用扫描探针系统来实现局部加工。
这种方法加工精度高,可实现非常小的尺寸,可以生产出各种微型传感器和器件。
2.电子束光刻电子束光刻是一种高分辨率的光刻技术。
其原理是通过电子束照射,对光致聚合物进行形状变化,再进行显像加工,得到所需的沟槽、线路等结构。
这种方法被广泛应用于微电子和显示器制造行业,是在纳米尺度下制造微型图案和结构的重要手段。
3.微喷射微喷射是通过将模具表面加热到熔点,让塑料材料流动部分或全部填入模具中,最后通过冷却定形形成微型器件。
这种方法具有成本低、大量生产、加工精度高、周期短的优点。
二、微纳加工技术的应用微纳加工技术已在以下领域应用:1.微电子微纳加工技术在微电子领域具有重要应用,通过该技术可以生产出更小、轻巧、功能更丰富的芯片和小型器件,这些器件因其小巧、精准、高效等诸多优点,在无线电通信、计算机等领域被广泛应用。
2.生物医药微纳加工技术可以制备出具有微米或纳米级别尺寸和形貌的材料及器件,这些材料和器件可以修饰表面功能,实现有选择性的细胞识别、生物传感、生物分离等,从而在医药领域得到广泛应用。
3.能源与环境微纳加工技术在节能环保方面也有很好的应用前景,可以制备出高效的太阳能电池、光催化材料、纳米吸附剂、微电化学传感器等,为环保和能源领域提供技术支持。
三、微纳加工技术面临的挑战微纳加工技术虽然在许多领域取得了重要进展,但同时也面临着挑战:1.技术复杂度高微纳加工技术需要高度复杂的加工装备和技术手段,加工过程需要严格控制和调整,因此,技术复杂度高,容易受环境影响。
材料科学中的微纳加工技术解析
材料科学中的微纳加工技术解析材料科学中的微纳加工技术是指利用微纳尺度级别的工艺方法和设备来处理和制备材料的过程。
这些技术通常包括纳米加工、光刻技术、纳米压印、电子束曝光、原子力显微镜等方法。
微纳加工技术在材料制备、器件制造、生物医学、能源储存等领域具有广泛的应用前景。
以下是对微纳加工技术的详细解析。
首先,纳米加工是一种能够可控地制备纳米尺度结构的技术。
传统的加工方法无法满足纳米级结构的要求,而纳米加工技术能够通过控制材料的物理、化学、电磁性质,以及调控加工过程的温度、压力等参数,实现对材料的精确加工。
常见的纳米加工方法包括化学气相沉积、溅射法、电子束蒸发等。
纳米加工技术在纳米传感器、纳米器件、纳米光学等领域有广泛应用。
其次,光刻技术是一种利用光学的方法来制备微纳器件的工艺。
光刻技术通过光照射光刻胶,然后将光刻胶进行显影、清洗等处理步骤,最终得到期望的微纳结构。
光刻技术在集成电路制造中具有重要地位,能够实现微型器件的高分辨率制备。
光刻技术通常采用紫外线,也可以使用可见光和X射线等不同波长的光源。
第三,纳米压印技术是使用模具对材料进行压印,制备具有纳米级结构的方法。
纳米压印技术具有简单、高效、低成本等优点。
在纳米压印过程中,首先制备一个模具,然后将材料放置于模具上,通过压力的作用使模具上的图案转移到材料上。
纳米压印技术在纳米光学、纳米电子学等领域有广泛的应用。
第四,电子束曝光技术是一种使用电子束对材料进行图案曝光的方法。
电子束曝光技术具有高分辨率、高精度的特点。
在电子束曝光过程中,通过控制电子束的聚焦系统和电子束的曝光剂量,可以实现对材料的精确加工。
电子束曝光技术在微电子器件制造、纳米光学、光子晶体制备等领域有广泛的应用。
最后,原子力显微镜是一种利用弹性探针对材料表面进行成像和加工的技术。
原子力显微镜利用弹性探针扫描样品表面,通过测量探针和样品之间的相互作用力,可以得到样品表面的高分辨率形貌。
原子力显微镜不仅可以观察材料的形貌,还可以实现局部纳米尺度的刻蚀和探测。
微纳加工技术
微纳加工技术
微纳加工技术是近年来发展起来的一种精密加工技术,也称为电子机械集成加工技术,它借助于高精密、高敏感性、高能量密度的设备,利用微加工来达到精密加工的目的。
微纳加工技术能够实现复杂的加工过程,比如可以制造液体微型器件、微接触仪器、纳米刀具以及微组装装置等。
目前,该技术应用在计算机、信息、光通信、生物技术等领域不断发展,为增强设备的设计能力提供了极大的便利。
微纳加工技术的关键技术包括高精密结构设计、精密机构控制、探测和测量技术以及精密加工技术等。
高精密结构设计是指将毫米级精度材料用于微纳加工;精密机构控制是指使用好的控制系统来实现探测和控制;探测和测量技术是使用一些算法和设备来测量结构参数;精密加工技术是使用夹具和代应力进行精密加工,也称为微加工。
微纳加工技术已经成为精密加工技术的重要组成部分,它的出现为精密的加工技术提供了新的方法,为现代制造技术发展提供了重要的支持。
(完整版)微纳加工
(完整版)微纳加工微纳加工是一种先进的制造技术,通过对材料进行精确控制和处理,实现微小尺度器件的制作和加工。
本文将详细介绍微纳加工的原理、应用以及对现代工业的影响。
一、微纳加工原理微纳加工是利用光刻、湿法腐蚀、干法刻蚀、电解沉积等技术,对微米、纳米尺度材料进行加工和制造。
其主要原理包括以下几个方面:1. 光刻技术:利用光敏材料和光掩膜,通过曝光、显影等工艺步骤,在材料表面形成微米级、纳米级的图案,用于制作微小器件的结构。
2. 湿法腐蚀:通过浸泡在特定液体中,使材料表面发生化学反应,从而控制材料的蚀刻速率和形貌,进而制作出所需结构。
3. 干法刻蚀:利用高能粒子束、等离子体或激光等,将材料进行物理或化学蚀刻,实现微细结构的形成。
4. 电解沉积:通过电解反应,在导电物质上沉积金属、合金或其他化合物,形成所需形貌和厚度的微细结构。
二、微纳加工应用微纳加工技术的应用范围广泛,涵盖了电子、光学、生物医学等多个领域。
以下是几个典型的应用实例:1. 微电子工业:微纳加工技术是集成电路制造的基础,通过微米级的光刻和刻蚀工艺,制作出复杂的电路结构和器件。
这不仅推动了电子产品的小型化和功能化,还提高了整个电子产业的水平和竞争力。
2. 光学器件:微纳加工技术可用于制作光栅、光波导、光纤连接器等光学器件,实现光信息的传输和控制。
同时,通过微细结构的设计和制造,还能改变光的传播性质,创造出新型的光学器件。
3. 生物医学:微纳加工技术在生物医学领域有着广泛的应用。
例如,通过微纳米结构的制造,可以实现细胞的操控和观察,探索细胞的行为和机理。
此外,微纳加工技术还可以制作微流控芯片、生物传感器等,用于生物分析和医学诊断。
4. 传感器与检测:利用微纳加工技术,可以制作出高灵敏度、高稳定性的传感器和检测器件。
这些传感器可以应用于环境监测、工业控制、生物检测等领域,为人们提供精确、可靠的测量和监测手段。
三、微纳加工对现代工业的影响微纳加工技术的发展对现代工业产生了深远的影响:1. 产品创新:微纳加工技术为产品的创新提供了新的可能性。
微纳加工技术
1.微纳加工技术面临的挑战包括加工精度和效率的提高、制造成本的降低、环境友 好性的改善等方面。 2.未来,微纳加工技术将与人工智能、生物技术等新兴领域相结合,开拓更多的应 用领域和市场空间。 3.随着科技的不断进步和需求的不断增长,微纳加工技术的前景十分广阔,将为未 来的科技发展和产业升级带来巨大的推动力。
▪ 微流控技术
1.微纳加工技术可用于制造微流控芯片,实现液体、气体等微小流量的精确控制。 2.微流控技术广泛应用于生物化学分析、医学诊断、药物筛选等领域,具有高精度 、高灵敏度、高通量等优点。 3.未来,随着微流控技术的不断发展,微纳加工技术的应用将会进一步增多,推动 相关领域的发展。
微纳加工技术应用域
生物医学工程
1.微纳加工技术在生物医学工程领域有着广泛的应用,可用于制造各种微小的生物医疗器械和药物 输送系统。 2.通过微纳加工技术,可以制造出具有优良生物相容性和生物活性的医疗器械和药物,从而提高治 疗效果。 3.未来,随着生物技术的不断发展,微纳加工技术在生物医学工程领域的应用将会进一步得到拓展 。
▪ 纳米压印技术
1.工作原理:纳米压印技术是通过使用具有纳米图案的模板, 将图案转移到涂有光刻胶的硅片上。 2.技术优势:纳米压印技术具有分辨率高、成本低、生产效率 高等优势,成为微纳加工领域的研究热点。
关键设备与技术原理
▪ 原子层沉积技术
1.工作原理:原子层沉积技术是通过将不同气体脉冲式地通入反应室,在衬底表面进行化学反 应,逐层沉积薄膜。 2.技术应用:原子层沉积技术可用于制备高质量、高纯度的薄膜,被广泛应用于微电子、光电 子等领域。
微纳加工工艺流程
▪ 微纳加工工艺流程的优化
1.工艺流程优化可提高制造效率、降低成本,提升产品性能。 2.通过引入新型材料、改进工艺步骤、采用新技术等手段实现 流程优化。 3.工艺流程优化需要综合考虑多个因素,如材料性质、工艺兼 容性和设备要求等。
机械加工中的微纳加工工艺技术探索
机械加工中的微纳加工工艺技术探索在现代制造业中,机械加工技术不断发展和创新,其中微纳加工工艺技术正逐渐成为引领制造业变革的关键力量。
微纳加工工艺技术能够在微小尺度上实现高精度、高性能的零部件制造,为众多领域带来了突破性的进展。
微纳加工工艺技术的出现源于对微观世界的深入探索和对更高精度制造的需求。
随着科技的进步,特别是在电子、光学、生物医学等领域,传统的加工技术已经无法满足对微小结构和器件的制造要求。
微纳加工工艺技术的精度通常在微米甚至纳米级别,这使得制造出的产品具有更小的体积、更高的性能和更复杂的功能。
在微纳加工工艺技术中,光刻技术是一项重要的基础工艺。
光刻的原理类似于传统的照相技术,但精度要高得多。
通过在光刻胶上曝光特定的图案,然后进行显影和蚀刻等工艺步骤,可以将设计好的图形转移到基底材料上。
光刻技术的精度和分辨率直接影响着微纳加工的质量和性能。
电子束光刻是一种高精度的光刻技术。
它使用电子束代替传统的光源,能够实现更小的线宽和更高的分辨率。
然而,电子束光刻的速度相对较慢,成本较高,因此在大规模生产中的应用受到一定限制。
相比之下,紫外线光刻技术在速度和成本方面具有优势,但分辨率相对较低。
为了满足不同的需求,研究人员不断改进光刻技术,提高其性能和适用范围。
除了光刻技术,刻蚀技术也是微纳加工中的关键环节。
刻蚀技术可以分为干法刻蚀和湿法刻蚀两种。
干法刻蚀通常采用等离子体等手段,能够实现各向异性刻蚀,即刻蚀方向具有选择性,从而获得精确的垂直结构。
湿法刻蚀则是利用化学溶液进行刻蚀,具有成本低、操作简单等优点,但通常难以实现高精度的控制。
在微纳加工中,薄膜沉积技术同样不可或缺。
物理气相沉积和化学气相沉积是常见的薄膜沉积方法。
物理气相沉积通过蒸发或溅射等物理过程将材料沉积在基底上,能够获得高质量的薄膜,但沉积速率相对较慢。
化学气相沉积则利用化学反应在基底表面生成薄膜,沉积速率较高,但可能存在化学杂质等问题。
微纳加工工艺技术的应用领域十分广泛。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
金属溶脱工艺过程
➢ 沉积过程中的衬底温度低于光刻胶软化温度。 ➢ 薄膜沉积的方向性。 ➢ 溶脱剥离法要求沉积的金属薄膜厚度小于光刻胶厚度的1/3。 ➢ 对于高深宽比的图形,随着薄膜沉积厚度的增加,将发生不
均匀图形沉积。因此,对于厚膜沉积和高深宽比结构,需要 通过电镀法进行薄膜沉积。
21
薄膜沉积的方法 ➢ 物理气相沉积:电阻蒸发镀膜、电子束蒸发镀膜、溅射镀膜、
2
焦深
DOF k2 ( NA)2
DOF
1
436 0.352
3.56m
18
LIGA工艺流程
(a)曝光; (b)显影; (c)电铸; (d)将聚合
物去除后 得到金属 微结构; (e)注塑; (f)脱模。
19
电子束投影曝光模版
★形式一:日本日立公司采用的形式。 ★形式二:朗汛公司(前贝尔实验室)和IBM公司采用的形式。
分子束外延。 ➢ 化学气相沉积:CVD、PCVD。 ➢ 蒸发镀膜过程中,样品位于球面上,薄膜均匀。
22
电子束曝光中的多层抗蚀剂工艺
➢ PMMA双层抗蚀剂工艺
高分子量的PMMA 在最顶层为成像层, 低分子量的PMMA 在底层。
PMMA的分子量越低, 其灵敏度越高。在同 样的曝光剂量下,底 层低分子量的PMMA 显影速度要比顶层高 分子量的PMMA快。
➢ 指标:
(1)各向异性比。
各向异性比= 垂直方向刻蚀的尺寸 横向刻蚀的尺寸
(2)选择比,也即 掩模的抗刻蚀比。
选择比= 被刻蚀材料的刻蚀速率 不被刻蚀材料的刻蚀速率
39
R k1 NA
焦深甚至比分辨率更为重要
9
极紫外曝光
10
X射线曝光用掩模
硅或碳化硅膜
Au、W、Ta
11
波前工程
①对光学系统的改进,包括离轴照明技术、空间滤波技术; ②对掩模版技术的改进,包括移相掩模技术和光学邻近效应校
正技术。
12
离轴照明
光阑
光阑
倾斜照明
13
空间滤波技术
Q光源面 L聚光镜 t掩模
28
➢ E×B质量分析器的结构
Vf
29
➢ 磁质量分析器的结构
S1
S2
S1
S2
30
聚焦离子束加工原理 ➢ 离子溅射 ➢ 离子诱导沉积(离子束辅助沉积)
31
聚焦离子束加工应用1:制作集成电路的剖面
32
聚焦离子束加工应用2:聚焦离子束对电路进行修 理
➢ 用聚焦离子束连接绝缘层下金属导体
33
解:由图得到,MTF等于0.4和s=0.5时,归一化空间频率为
0.52 0
17
例子:光学投影光刻的分辨率限制
★已确定某光刻胶在MTF等于0.4时具有分辨图形能力。若曝光工具NA=0.35, 曝光波长为436nm和S=0.5。问:这个工具可分辨的最小特征尺寸是多少?聚焦 深度(取k2=1)是多少?如果光源用i线(365nm)替换,这些数怎样变化?
➢ 聚焦离子束对电路进行修理的实例
34
聚焦离子束加工应用3:修复光刻掩模
35
离子束曝光所用的掩模 ➢ 镂空掩模
36
➢ 离子束曝光所用的掩模——普通薄膜透射掩模 ➢ 离子束曝光所用的掩模——硅通道掩模
37
纳米压印技术
38
刻蚀 干法腐蚀技术:溅射刻蚀、等离子体刻蚀、反应离子刻蚀。
➢ PMMA-P(MMA-MAA)双层抗蚀剂工艺
23
➢ LOR双层抗蚀剂显影剖面
24
用多层抗蚀剂工艺制作高深宽比结构
25
电子束曝光的邻近效应
26
影响电子束曝光极限分辨率的因素 ➢ 电子束曝光系统 ➢ 稳定的工作环境 ➢ 二次电子散射效应 ➢ 抗蚀剂工艺
27
离子束曝光系统中用 质量分析器
1
光刻工艺的基本过程
正性胶与负性胶性能比较。
2
光学曝光方式
掩模对准式曝光
3
影响接近式曝光分辨率的因素
W k z
4
投影式曝光的光学分辨率
R k1 NA
5
数值孔径
NA nsin
6
光学技术中的景深与焦深
7
照相摄影中的景深效果
景深不足
大景深效果
8
焦深与分辨率的关系
DOF k2 ( NA)2
Pin光瞳面: 频谱面
I硅片面(像面)
14
交替式移相掩模
传统二 元掩模
相位 振幅
180 ° 相移层
光强
15
光学邻近效应
16
光学投影光刻的分辨率限制
★已确定某光刻胶在MTF等于0.4时具有分辨图形能力。若曝 光工具NA=0.35,曝光波长为436nm和S=0.5。问:这个 工具可分辨的最小特征尺寸是多少?聚焦深度(取k2=1)是 多少?如果光源用i线(365nm)替换,这些数怎样变化?
解:(1)对于g线436nm而言:
雷利准则对应的空间频率
0
NA
0.61
0
0.35 0.61 436
1.316m1
查图得到的空间频率
0.52 0 0.521.316 0.684m1
空间周期
1
2W
2W 1 1 1.46m 0.684
线条或间隔的宽度,即所求的特征尺寸。
W 1.46 0.73m
