超临界汽轮机
超临界汽轮机课件
03
超临界汽轮机性能
热效率
总结词
超临界汽轮机的热效率较高，能够有效地利用燃料能量，降 低能源消耗成本。
详细描述
超临界汽轮机采用先进的热力循环和材料技术，提高了热效 率。与亚临界汽轮机相比，超临界汽轮机的热效率更高，能 够有效地降低能源消耗成本，减少温室气体排放。
超临界汽轮机课件
目录
• 超临界汽轮机概述 • 超临界汽轮机结构 • 超临界汽轮机性能 • 超临界汽轮机应用 • 超临界汽轮机维护与保养
01
超临界汽轮机概述
定义与特点
定义
超临界汽轮机是指蒸汽参数超过 临界压力的汽轮机。
特点
具有较高的热效率和较低的煤耗 ，是火力发电厂的主要设备之一 。
工作原理
工作原理
启动性能
总结词
超临界汽轮机具有较好的启动性能，能 够快速启动并达到满负荷运行状态。
VS
详细描述
超临界汽轮机采用大容量、高参数的设计 ，启动性能较好。与亚临界汽轮机相比， 超临界汽轮机能够更快地启动并达到满负 荷运行状态，提高了机组的灵活性和可靠 性。
调峰性能
总结词
超临界汽轮机具有较好的调峰性能，能够适应电力负荷的变化。
转子需要具有足够的强度和刚度，以 确保在高速旋转下不会发生变形或振 动。
机壳结构
01
机壳是汽轮机的外壳，它由进汽 室、排汽室、轴承座等组成。机 壳的作用是固定静叶片和转子， 并承受蒸汽对机壳的作用力。
02
机壳需要具有足够的强度和刚度 ，以确保在蒸汽的作用下不会发 生变形或振动。
控制系统
超临界汽轮机的控制系统包括调节阀、压力传感器、温度传感器、液位传感器等 。这些传感器能够实时监测汽轮机的运行状态，并将数据传输到控制系统。
哈汽600MW超临界汽轮机
7 . 轴封系统
在汽轮机转子穿过外缸的部位，必须采取一些措施防止空气漏入或蒸汽从汽缸漏出，带有疏齿形密封环的汽封和轴封蒸汽系统就是为了完成这一功能而设计的。
汽轮机在空负荷或低负荷下的轴封系统
汽轮机在25%负荷或更高负荷下的轴封系统
哈汽600MW超临界汽轮机简介和调试过程异常事件分析
一、哈汽CLN660-24.2/566/566超临界汽轮机概述
1.产品概述 本产品作为国产超临界机组，采用与三菱公司联合设计、生产的模式。本机组为超临界、一次中间再热、单轴、三缸、四排汽凝汽式汽轮机，具有较高的效率和安全可靠性。高中压积木块采用三菱公司成熟的设计；低压积木块以哈汽成熟的600MW机组积木块为母型，与三菱公司一起进行改进设计，使之适应三菱公司的1029mm末级叶片。
滑销系统作用
汽轮机受热之后，各零部件都要膨胀。对600MW的汽轮发电机组来说，体积庞大，工作蒸汽温度又高，特别是汽轮机在启动、停机时，蒸汽温度变化较大，其绝对膨胀值较大，必须保证汽轮机能自由的热胀冷缩，否则汽缸就会产生热应力和热变形，使设备损坏。但是如果让它任意膨胀而不给以约束，汽缸就会歪斜，造成动、静部件之间的摩擦与碰撞等重大事故。为了使汽缸在长、宽、高几个方向上膨胀自如，且又要使汽轮机中心线不变，保证转子与汽缸的正确位置，使汽轮机的膨胀不致影响到机组的安全经济运行，因此汽轮机必须设置一套完整的滑销系统。
9 .旁路系统
本机组采用的是高、低压两级串联旁路系统，其中主蒸汽不进入汽轮机高压缸，而是经旁路降压减温后直接进入再热器冷段的系统，称为高压旁路(或I级旁路)。再热器出来的蒸汽不进入汽轮机的中低压缸，而是经旁路降压减温后直接排入凝汽器的，称为低压旁路(或II级旁路)
旁路作用
1000MW超超临界机组汽轮机设计介绍课件
随着玉环、邹县两个百万项目的投产，国产百万机组的
性能将得到进一步的验证和完善提高。
4、国内三大动力厂百万超超临界汽轮机的合作方式 （上汽－西门子）目前上海汽轮机有限公司(STC)为中
德合资企业，由中德双方共同参与经营管理。通过玉环 4×1000MW超超临界项目的技术转让及合作设计制造， STC的技术设计开发体系也将与SIEMENS同步接轨。 （东汽－日立）东方汽轮机厂通过邹县2×1000MW超 超临界项目的技术转让及合作设计制造引进了日本日立 公司的超超临界汽轮机技术。 （哈汽－东芝）哈尔滨汽轮机厂通过泰州2×1000MW 超超临界项目的技术转让及合作设计制造引进了日本东 芝公司的超超临界汽轮机技术。
5、哈汽、东汽原则性热力系统
5、上汽原则性热力系统
5、上汽疏水系统特点
1）末两级低加进入疏水冷却器 2）#6低加采用疏水泵
6、技术支持方相近机型情况
上述参数、容量的机型均处于世界已运行单轴机组的前沿，在与国内制 造厂合作之前，基本上没有相同投运机型，因而只能考虑接近机型。
东芝有8台1000MW机组业绩，单轴机组有碧南#4、#5机（60Hz）， 其余6台为双轴机组；只有1台机组（橘湾#1机）主、再热蒸汽温度达 到600/610℃，其高、中压模块与泰州机型接近。东芝汽轮机48”末 级叶片2006年5月在意大利Torviscosa电厂投运。
600MW超临界、1000MW超超临界、空冷汽轮机技术介绍(哈汽)
1000MW超临界机组
出力 (MW)
年
制造厂
形式
压力 主汽温度 再热温度
(Mpa) (℃)
(℃)
1000 1997 TOSHIBA CC4F41 24.6
566
593
1000 1998 HITACHI CC4F41 24.6
600
600
1000 2001 TOSHIBA TC4F40 24.2
三菱高中压模块
总体设计
汽轮机型式
超临界、一次中间再 热、三缸四排汽、单 轴、凝汽式
铭牌功率 最大计算功率 转速
旋转方向 主蒸汽压力MPa 主蒸汽温度℃ 再热蒸汽温度℃ 铭牌工况主蒸汽流量
600MW 665MW 3000rpm 顺时针（从调端看） 24.2 Mpa（a） 566 ℃ 566 ℃ 1807.9 t/h
蒸汽条件 31.1MPa 566/566/566℃ 31.1MPa 566/566/566℃ 24.2MPa 566/566℃ 24.2MPa 566/593℃ 24.2MPa 566/566℃ 24.6MPa 566/593℃ 24.2MPa 593/593℃ 24.2Mpa 566/566℃ 25.1Pa 600/610℃ 24.2MPa 566/593℃ 24.2MPa 593/593℃ 24.2MPa 566/593℃ 25.1MPa 566/566℃ 25.1MPa 566/566℃ 24.2MPa 566/593℃ 24.2MPa 566/593℃ 25.1MPa 566/566℃ 24.2MPa 593/593℃
沁北超临界高中压设计特点 解决超临界机组设计难点
n 防固粒腐蚀
n 表面渗硼 n 固粒腐蚀下降为原材料0.2
660MW超临界空冷汽轮机及运行
660MW超临界空冷汽轮机及运行随着社会对能源需求的日益增长，汽轮机作为重要的能源转换设备，其效率和可靠性对于满足人们的能源需求至关重要。
本文将重点介绍660MW超临界空冷汽轮机及其运行。
一、超临界空冷汽轮机简介超临界空冷汽轮机是一种高效、清洁的能源转换设备，它采用了超临界蒸汽技术，可以在高温高压下提高蒸汽的效率，从而实现能源的高效利用。
这种汽轮机主要应用于大型火力发电厂、石油化工等领域，为工业生产和人们的生活提供稳定的电力供应。
二、660MW超临界空冷汽轮机结构及特点1、结构：660MW超临界空冷汽轮机主要由进汽系统、主轴、叶片、发电机、控制系统等组成。
其中，进汽系统负责将锅炉产生的蒸汽引入汽轮机，主轴是支撑整个机组的核心部件，叶片则用于将蒸汽的动能转化为机械能，发电机将机械能转化为电能，控制系统则对整个机组进行监控和调节。
2、特点：660MW超临界空冷汽轮机具有效率高、容量大、可靠性强的特点。
其采用超临界蒸汽技术，可以在高温高压下运行，提高蒸汽的效率。
该汽轮机还采用了先进的密封技术和控制系统，保证了设备的可靠性和稳定性。
三、660MW超临界空冷汽轮机的运行1、启动：在启动660MW超临界空冷汽轮机之前，需要进行全面的检查和准备工作，包括确认设备状态良好、控制系统正常等。
启动后，汽轮机需要经过暖机、加速等阶段，直至达到额定转速。
2、运行：在正常运行过程中，660MW超临界空冷汽轮机需要保持稳定的转速和负荷，以实现高效的能源转换。
同时，需要对设备进行定期检查和维护，确保设备的正常运行。
3、停机：在停机时，需要进行逐步减速、停机等操作，同时进行设备的检查和维护。
还需要对设备进行定期的保养和维护，以延长设备的使用寿命。
四、结论660MW超临界空冷汽轮机作为一种高效、清洁的能源转换设备，对于满足人们的能源需求至关重要。
在实际运行中，需要采取科学合理的措施进行设备的监控和维护，以确保设备的稳定性和可靠性。

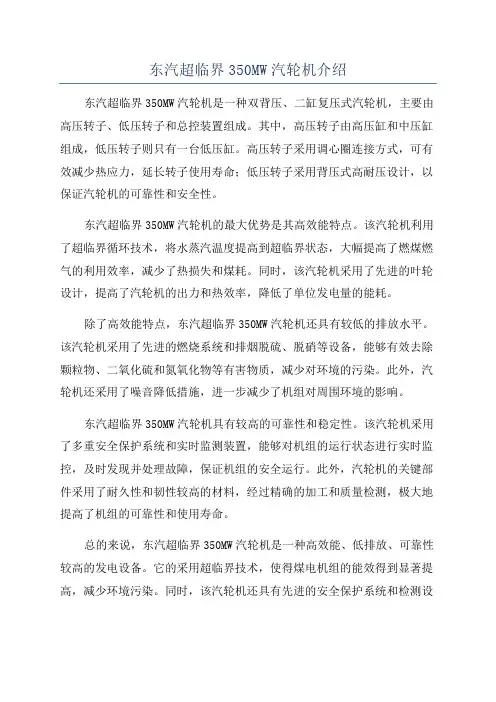

东汽超临界350MW汽轮机介绍
东汽超临界350MW汽轮机介绍东汽超临界350MW汽轮机是一种双背压、二缸复压式汽轮机，主要由高压转子、低压转子和总控装置组成。
其中，高压转子由高压缸和中压缸组成，低压转子则只有一台低压缸。
高压转子采用调心圈连接方式，可有效减少热应力，延长转子使用寿命；低压转子采用背压式高耐压设计，以保证汽轮机的可靠性和安全性。
东汽超临界350MW汽轮机的最大优势是其高效能特点。
该汽轮机利用了超临界循环技术，将水蒸汽温度提高到超临界状态，大幅提高了燃煤燃气的利用效率，减少了热损失和煤耗。
同时，该汽轮机采用了先进的叶轮设计，提高了汽轮机的出力和热效率，降低了单位发电量的能耗。
除了高效能特点，东汽超临界350MW汽轮机还具有较低的排放水平。
该汽轮机采用了先进的燃烧系统和排烟脱硫、脱硝等设备，能够有效去除颗粒物、二氧化硫和氮氧化物等有害物质，减少对环境的污染。
此外，汽轮机还采用了噪音降低措施，进一步减少了机组对周围环境的影响。
东汽超临界350MW汽轮机具有较高的可靠性和稳定性。
该汽轮机采用了多重安全保护系统和实时监测装置，能够对机组的运行状态进行实时监控，及时发现并处理故障，保证机组的安全运行。
此外，汽轮机的关键部件采用了耐久性和韧性较高的材料，经过精确的加工和质量检测，极大地提高了机组的可靠性和使用寿命。
总的来说，东汽超临界350MW汽轮机是一种高效能、低排放、可靠性较高的发电设备。
它的采用超临界技术，使得煤电机组的能效得到显著提高，减少环境污染。
同时，该汽轮机还具有先进的安全保护系统和检测设备，确保了机组的安全运行。
在当前能源转型的背景下，东汽超临界350MW汽轮机具有重要的意义，能够为电力行业的绿色发展做出贡献。
350MW超临界汽轮机技术介绍
350MW超临界汽轮机技术介绍超临界汽轮机是指在超临界状态下工作的汽轮机。
超临界状态是指在水的临界点以上、临界压力以下的高压热态水蒸汽，水蒸汽的性质介于水和蒸汽之间，具有较高的比焓值和比容值。
350MW超临界汽轮机的关键技术包括高温高压、大容量、高效率和低排放等方面。
首先，350MW超临界汽轮机的工作参数是高温高压的，一般设计的蒸汽参数为超过600℃的高温蒸汽和超过25MPa的高压蒸汽。
通过提高蒸汽参数，提高了汽轮机的热效率。
其次，350MW超临界汽轮机的容量较大，一台汽轮机的容量可以达到几百兆瓦，满足了大型热电厂的发电需求。
为了满足大容量的需求，超临界汽轮机采用了大型的叶轮、高转速的设计，增加了容量。
同时，还采用了多级叶片和多级减压过程，提高了汽轮机的效率。
此外，350MW超临界汽轮机还采用了先进的技术来提高效率和降低排放。
超临界汽轮机采用的是再热再减压的循环方式，通过再热蒸汽和再减压过程，提高了汽轮机的效率。
此外，还采用了高效率的叶片设计、改进的叶片材料和先进的燃烧技术，进一步提高了汽轮机的效率和降低了排放。
最后，350MW超临界汽轮机还具有很强的灵活性。
超临界汽轮机的启停和负荷调节速度快，适应性强，可以适应电力系统的快速变化需求。
与传统的超临界汽轮机相比，350MW超临界汽轮机的灵活性更强。
总结起来，350MW超临界汽轮机具有高温高压、大容量、高效率和低排放等优势。
该技术的应用可以提高发电厂的经济性和环保性能，满足电力系统的需求，并推动清洁能源发展。
随着技术的进一步发展，超临界汽轮机将继续在发电行业中发挥重要作用。
东方—日立1000MW超超临界汽轮机说明书(含调试及控制)
东方—日立1000MW超超临界汽轮机说明书(含调试及控制) 东方—日立1000MW超超临界汽轮机说明书(含调试及控制)一、前言1.1 引言本文档是关于东方—日立1000MW超超临界汽轮机的详细说明书，包括其设计、结构、工作原理、调试过程及控制系统等方面的内容。
该说明书旨在为使用者提供清晰、准确的信息，以确保汽轮机的正常运行和维护。
1.2 文档目的本文档的目的是提供东方—日立1000MW超超临界汽轮机的全面信息，包括使用前的准备、调试过程中的操作指导、控制系统的说明等内容。
通过本文档，使用者可以了解该汽轮机的工作原理，正确操作和维护汽轮机，以确保其安全、高效运行。
二、产品概述2.1 产品说明东方—日立1000MW超超临界汽轮机是一种高效、大功率的汽轮机设备，具有超超临界参数下的高温高压汽轮机技术。
该汽轮机拥有先进的设计和制造工艺，在能源转换领域具有广泛的应用。
2.2 产品特点- 高功率输出.1000MW超超临界参数下的汽轮机设计，满足大功率需求。
- 高效节能：采用先进的汽轮机技术，提高能源转换效率，降低能耗。
- 可靠稳定：具有可靠的结构设计和精确的控制系统，确保汽轮机的稳定运行。
- 易维护：提供完善的维护指南和维修手册，方便维护人员进行保养和维修。
三、产品结构3.1 主要组成部件东方—日立1000MW超超临界汽轮机主要由以下组成部件构成：- 汽轮机本体：包括高压缸、中压缸、低压缸等部分，用于驱动发电机发电。
- 蒸汽系统：包括给水加热器、锅炉、燃烧器等部分，提供汽轮机所需的高温高压蒸汽。
- 冷却系统：包括冷却塔、冷却水循环泵、冷却器等部分，用于冷却汽轮机和发电设备。
- 油路系统：包括润滑油泵、冷却器、滤清器等部分，提供润滑和冷却油液给汽轮机各部件。
- 控制系统：包括自动控制系统、保护系统、监控系统等部分，用于对汽轮机进行控制和监测。
3.2 组件功能说明每个组件的功能及作用如下：- 汽轮机本体：将蒸汽能量转化为机械能，驱动发电机发电。
600MW超临界汽轮机介绍
600MW超临界汽轮机介绍引言汽轮机作为一种重要的能源转换装置，广泛应用于电力、石化、冶金等各个领域。
而超临界汽轮机作为一种新型的汽轮机，具有更高的效率和更低的碳排放，被认为是电力行业的发展方向之一。
本文将介绍600MW超临界汽轮机的概况、工作原理以及其在电力行业中的应用。
概述600MW超临界汽轮机是一种具有超临界蒸汽参数（主蒸汽温度超过374℃，压力超过22.1MPa）的汽轮机。
相比传统的亚临界汽轮机，超临界汽轮机具有更高的蒸汽温度和压力，能够提高汽轮机的热效率和发电效率。
工作原理600MW超临界汽轮机的工作原理基本上与传统的亚临界汽轮机相似，都是通过蒸汽的膨胀驱动转子旋转，产生动力输出。
不同之处在于，超临界汽轮机使用的是超临界蒸汽作为工质。
超临界蒸汽在高压高温条件下具有较高的比焓和比容，能够更充分地释放能量，提高汽轮机的热效率。
600MW超临界汽轮机一般采用三级汽轮机布置，包括高压汽轮机、中压汽轮机和低压汽轮机。
蒸汽从锅炉进入高压汽轮机，驱动高压汽轮机转子旋转后，蒸汽被释放出一部分的热能，进入中压汽轮机，驱动转子旋转。
蒸汽进入低压汽轮机，全部释放出热能后被冷凝为水，循环使用。
应用600MW超临界汽轮机在电力行业中得到了广泛的应用。
其高效率和低碳排放的特点，使得它成为现代电力厂的理想选择。
通过与先进的煤炭发电技术结合，可以达到较高的发电效率，并且可以降低煤炭的消耗和化石燃料的排放，减少对环境的污染。
除此之外，600MW超临界汽轮机还可以与可再生能源发电技术相结合，如风能发电、太阳能发电等。
通过将超临界汽轮机与可再生能源发电技术相结合，可以充分利用可再生能源的优点，提高整个发电系统的效率和稳定性。
600MW超临界汽轮机作为一种新型的汽轮机，具有更高的效率和更低的碳排放，是电力行业的发展方向之一。
其工作原理和应用领域的介绍给我们展示了超临界汽轮机的巨大潜力和重要性。
在的发展中，超临界汽轮机将继续受到广泛的关注和应用，并为电力行业的可持续发展做出更大的贡献。
600MW超临界汽轮机介绍
600MW超临界汽轮机介绍（600-24.2/566/566型）哈尔滨汽轮机厂有限责任公司2008.10目录1 概述 (1)2哈汽公司超临界汽轮机业绩 (3)3 汽轮机主要结构 (6)3.1 叶片 (6)3.2 转子 (7)3.3 汽缸 (7)3.4 轴承 (9)3.5 大气阀 (10)3.6 阀门 (11)3.6.1 主汽阀 (11)3.6.2 调节阀 (11)3.6.3 再热主汽阀 (12)3.6.4 再热调节阀 (13)3.7 盘车装置 (13)4 防固粒腐蚀措施 (13)5 预防蒸汽激振力措施 (14)6 三缸四排汽超超临界汽轮机主要设计特点 (14)7 主要技术规范 (15)8.主要工况热平衡图 (16)9 机组运行情况 (23)9.1性能试验情况 (23)1 概述哈汽公司600MW超临界汽轮机为单轴、三缸、四排汽、一次中间再热、凝汽式机组。
高中压汽轮机采用合缸结构，低压积木块采用哈汽成熟的600MW超临界机组积木块。
应用哈汽公司引进三菱技术制造的1029mm末级叶片。
机组的通流及排汽部分采用三维设计优化，具有高的运行效率。
机组的组成模块经历了大量的实验研究，并有成熟的运行经验，机组运行高度可靠。
机组设计有两个主汽调节联合阀，分别布置在机组的两侧。
阀门通过挠性导汽管与高中压缸连接，这种结构使高温部件与高中压缸隔离，大大的降低了汽缸内的温度梯度，可有效防止启动过程缸体产生裂纹。
主汽阀、调节阀为联合阀结构，每个阀门由一个水平布置的主汽阀和两个垂直布置的调节阀组成。
这种布置减小了所需的整体空间，将所有的运行部件布置在汽轮机运行层以上，便于维修。
调节阀为柱塞阀，出口为扩散式。
来自调节阀的蒸汽通过四个导汽管（两个在上半，两个在下半）进入高中压缸中部，然后通入四个喷嘴室。
导汽管通过挠性进汽套筒与喷嘴室连接。
进入喷嘴室的蒸汽流过冲动式调节级，做功后温度明显下降，然后流过反动式高压压力级，做功后通过外缸下半上的排汽口排入再热器。
600MW超临界汽轮机介绍
600MW超临界汽轮机介绍600MW超临界汽轮机介绍1.引言超临界汽轮机是一种高效、节能的发电装置，其主要特点是在工作过程中的水和蒸汽温度均高于临界点。
本文将详细介绍600MW 超临界汽轮机的结构、工作原理、性能指标以及应用领域。
2.结构组成2.1 主机- 燃烧室：负责燃烧燃料，产生高温高压的燃烧气体。
- 锅炉：接收燃烧气体，产生高温高压的蒸汽。
- 汽轮机：通过蒸汽的冲击作用，驱动转子转动，从而实现能量转换。
- 发电机：将汽轮机传递过来的机械能转化为电能。
2.2 辅助设备- 过热器：对蒸汽进行过热处理，提高其温度和能量。
- 冷凝器：将汽轮机出口的高温高压蒸汽冷凝成水，并回收部分热量。
- 动力循环系统：包括给水系统、循环水系统等，用于循环输送水和蒸汽。
3.工作原理3.1 燃烧过程600MW超临界汽轮机采用燃煤方式，燃烧过程中，燃料在燃烧室中与空气发生反应，产生高温高压的燃烧气体。
3.2 蒸汽循环过程- 锅炉接收燃烧气体，通过传热作用将水加热成高温高压蒸汽。
- 蒸汽进入汽轮机，通过汽轮机的叶片冲击转动转子。
- 蒸汽从汽轮机排出，进入冷凝器冷凝成水，并回收部分热量。
- 冷凝水再次送回锅炉，循环进行。
4.性能指标4.1 输出功率600MW超临界汽轮机的输出功率达到600兆瓦，能够满足大型发电厂的需求。
4.2 热效率超临界汽轮机的热效率高达45%-48%，能够充分利用燃烧煤炭产生的热能。
4.3 排放标准根据国家相关标准，600MW超临界汽轮机的排放标准要求低于一定数值，以减少环境污染。
5.应用领域600MW超临界汽轮机广泛应用于大型电力发电厂、工业企业等需要大规模电力供应的领域。
附件：本文档附带600MW超临界汽轮机的结构图、工作原理图等相关图片和图表，请查阅。
法律名词及注释：1.锅炉：根据《锅炉及压力容器安全管理条例》，指用于生产蒸汽和热水的设备，包括锅炉本体和管道系统。
2.转子：根据《蒸汽动力设备安全管理条例》，指汽轮机中与汽轮叶片一起安装在转轴上的部件。
600MW超临界汽轮机介绍
600MW超临界汽轮机介绍超临界汽轮机（Ultra-supercritical Steam Turbine），简称USC汽轮机，是一种具有超临界参数的蒸汽动力装置。
它是目前世界上最先进的高效能蒸汽动力设备之一，具有高温、高压、高效等特点。
本文将详细介绍600MW超临界汽轮机。
超临界汽轮机属于燃煤电站的主要核心装备，是实现大规模电力生产的关键设备之一、它采用超临界蒸汽参数（温度＞540℃、压力＞25MPa）工作，能够提高电站的热效率，减少燃煤排放，降低能源消耗。
600MW超临界汽轮机由锅炉、汽轮机和发电机等组成。
首先，锅炉接收燃料（如煤炭或天然气），经过燃烧产生的热能使水蒸气产生，并达到超临界状态。
然后，高温、高压的超临界蒸汽驱动汽轮机运转。
汽轮机内部由一系列叶轮机组组成，当蒸汽经过叶轮机组时，通过蒸汽的压力驱动叶轮高速转动。
最后，旋转的轴将运动能转化为电能，由发电机产生电力输出。
首先，高温、高压工作状态使得蒸汽具有更高的能量密度，能够更充分地释放热能，从而提高了发电效率。
相对于低参数汽轮机，600MW超临界汽轮机的热效率提高了5-7个百分点，能源利用率大大提高。
其次，超临界汽轮机具有更好的负荷调节性能。
由于采用了大容量的蒸汽容器和高效的阀门控制系统，使得汽轮机能够更快速地响应负荷变化，具有更好的负荷调节性能。
再次，超临界汽轮机采用了先进的材料和控制系统，使得其可靠性和安全性得到了大大的提高。
相对于低参数汽轮机，600MW超临界汽轮机的煤耗减少了约10％，因此降低了二氧化碳等温室气体的排放量。
最后，超临界汽轮机还具有较小的设备尺寸和占地面积。
相对于低参数汽轮机，600MW超临界汽轮机的装机容量相同的情况下，锅炉体积和重量减少了约30％，占地面积减少了约25％。
总之，600MW超临界汽轮机作为一种高效能蒸汽动力装置，具有高温、高压、高效和环保等诸多优点。
它在现代电力工业中发挥着重要作用，为提高电力生产效率，降低燃煤排放，减少能源消耗做出了重要贡献。
超临界及超超临界汽机介绍及汽机调试介绍(江西电科院)
1、超临界的定义 2、超（超）临界汽机主要参数介绍 3、上汽厂超(超)临界汽轮机组介绍 4、哈汽厂超(超)临界汽轮机组介绍
5、北重阿尔斯通超(超)临界汽轮机组介绍
6、东汽厂超(超)临界汽轮机组介绍
7、东汽厂660MW超超临界汽轮机组介绍
额定主蒸汽压力： 24.2 MPa 额定主蒸汽温度： 566℃ 额定主蒸汽流量： 1807.9 t／h 额定再热蒸汽压力：4.11 MPa 额定再热蒸汽温度：566℃ 额定再热蒸汽流量：1525.5 t／h 额定高压缸排汽压力：4.56 MPa(a) 主蒸汽最大进汽量： 1900t/h 低压缸排汽压力： 4.4/5.4kPa(a) 配 汽 方 式： 喷嘴调节 额定给水温度： 280.4℃ THA工况热耗： 7522kJ/kWh（1796.6kcal/kWh） 低压末级叶片长度：1028.7mm
超超临界锅炉介绍
哈尔滨锅炉厂采用日本三菱公司技术
• 华能营口电厂（超超临界600MW机组）二期工程
锅炉是由哈尔滨锅炉厂有限责任公司引进日本三菱 重工业株式会社技术设计、制造的HG-1795/26.15YM1型超超临界变压运行直流锅炉，采用П型布置、 单炉膛、低NOX的PM型主燃烧器和MACT燃烧技术、 墙式切圆燃烧方式、内螺纹管垂直上升膜式水冷壁、 循环泵启动系统、一次中间再热，调温方式除煤水 比之外，还采用烟气分配挡板、燃烧器摆动、喷水 等方式。锅炉采用平衡通风、紧身封闭、固态排渣、 全悬吊结构。
及系统介绍（新昌电厂） 8、超(超)临界机组汽机调试介绍
1、超临界参数介绍
超临界定义 水的临界参数为：tc＝374.15℃，Pc＝22.129MPa。 超超临界的概念 在临界点以及超临界状态时，水在保持单相的情况下从液 态直接变成汽态。一般将压力大于临界点Pc的范围称为超 临界区，压力小于Pc的范围称为亚临界区。从物理意义上 讲，水的物性只有超临界和亚临界之分，超超临界和超临 界只是人为的一种区分。 不同的国家对超超临界的起点定义也不相同 有的认为压力为超临界压力，温度大于 593℃的机组为超 超临界机组； 有的认为压力超过27.5MPa, 且温度大于 580℃的机组为超 超临界机组； 我国一般将压力大于 25 MPa，温度在600～610℃的机组 为超超临界机组。
600MW超临界汽轮机介绍
600MW超临界汽轮机介绍
600MW超临界汽轮机介绍
概述
主要特点
1. 高效能源转换：600MW超临界汽轮机利用超临界过程进行能量转换，能够达到更高的效率。
相比于常规的汽轮机，它能够将更多的热能转化为电能，降低燃料消耗。
2. 高温高压运行：超临界汽轮机能够在更高的温度和压力下工作，提高了热能传递的效率。
高温高压的运行也会增加设备的稳定性和可靠性。
3. 燃料灵活性：600MW超临界汽轮机可以适应多种燃料，如燃煤、天然气和生物质等。
这种灵活性使得它能够适应不同能源的供应，减少对某一种特定资源的依赖。
4. 环境友好：由于超临界汽轮机能够提高能量转化效率，它在燃烧燃料时产生的二氧化碳和其他污染物排放量相对较低。
这有助于减少对环境的影响，符合可持续发展的要求。
应用场景
1. 电力行业：600MW超临界汽轮机是电力行业的重要设备之一。
它能够为发电厂提供稳定、高效的动力，满足不同规模的电力需求。
2. 工业领域：超临界汽轮机也被广泛应用于工业领域，如化工厂、钢铁厂等。
它能够为工业生产提供可靠的能源供应，并减少对
环境的污染。
3. 热力供应：在一些城市中，超临界汽轮机还被用于提供热力
供应。
通过余热利用，可以使供热系统更加高效，并减少能源浪费。
600MW超临界汽轮机是一种高效、高温、高压的汽轮机，具有
高效能源转换、高温高压运行、燃料灵活性和环境友好等特点。
它
在电力行业、工业领域和热力供应中有着广泛的应用。
随着能源需
求的增长和环境保护的要求，超临界汽轮机有望在得到更为广泛的
推广和应用。
超超临界汽轮机的结构特点
补汽阀的主要功能
• 当汽轮机的最大进汽量与THA工况流量之比较大时， 可采用补汽技术，将超出额定流量的部分由这个外置 的补汽调节阀提供；此时主调节阀在额定流量下就可 设计成全开，从而提高额定负荷以下所有工况的效率。 以玉环机组为例,机组热耗可至少下降40kJ/kWh 。 • 对超超临界高温汽轮机，补汽还能起到对汽缸的冷却 作用。该阀通过保持一定的漏汽，充分利用补汽温度 始终低于主蒸汽30度的特点，对汽缸起到冷却作用。 这个额外的得益有利于提高高温部件的可靠性。 • 经德国电网技术的研究，补汽阀还具有提高变负荷速 率的功能，有利于提高大电网的稳定性。
（二）高压缸的结构特点 高压内缸由具有垂直中分面的内缸和圆筒形轴向前后垂直剖分的 外缸组成，第一级独特的斜置静叶。 1、轴向垂直剖分面结构的横截面积远小于水平中分面的面积， 轴向作用力小，因此螺栓的轴向密封应力要求低； 2、圆筒形结构能做到整个汽缸壁厚沿圆周方向一致，减少了应 力集中； 3、沿着轴向分成的垂直中分面结构可以根据工作温度的不同而 采用不同的材料，降低了成本； 4、适应更高压力、温度参数的内外缸承载结构 5、斜置静叶同时起到导流作用且无径向漏汽，结构合理紧凑， 损失小。
3、机组配置了补汽调节阀
采用补汽的目的： （1）保证额定参数、额定功率时高压调节阀全开，若机组调频 时需要短期过负荷，补汽调节阀开启，增加进汽量； （2）在滑压运行时，可保持高压调节阀全开，且具有快速加负 荷的调频功能。
补汽技术
• 玉环汽轮机整体结构特点基本与外高桥900MW汽轮机相同，所不 同的是玉环汽轮机采用了补汽技术。补汽技术是西门子公司特有 的技术，是从某一工况（玉环工程在TMCR工况）开始从主汽阀后、 主调阀前引出一些新蒸汽（额定进汽量的5~10%，玉环工程约为 8%），经补汽阀节流降低参数（蒸汽温度约降低30℃级继续膨 胀做功的一种措施。补汽技术提高了汽轮机的过载和调频能力， 它使全周进汽机型的安全可靠性、经济性全面超过喷嘴调节机型。 西门子供国内的阳城电厂6台350MW机组就采用了补汽技术。 • 与补汽阀相关的高压缸结构是： 在高压外缸与内缸之间有一个封闭腔室，该腔室通过高压内缸上 的径向孔与高压通流部分第五级动叶出口相通，因此该腔室的压 力相当于高压通流部分第五级动叶的出口压力。由补汽阀来的蒸 汽经过该腔室再流人高压通流部分。由于该腔室的压力和温度要 低于主蒸汽压力和温度，因此，对于高压汽缸是非常有利的。
超超临界压力汽轮机蒸汽温
超超临界压力汽轮机蒸汽温
超超临界压力（Ultra-Supercritical, USC）汽轮机蒸汽温度通常在600至620摄氏度之间。
超超临界压力汽轮机是一种高效率、高温高压的发电设备。
相比传统的亚临界压力汽轮机，超超临界压力汽轮机利用更高温度和压力的蒸汽来提高发电效率。
由于超超临界压力状态下的蒸汽具有更高的温度和压力，可以更充分地利用燃料的能量，提高热效率和发电效率。
超超临界压力汽轮机的蒸汽温度一般在600至620摄氏度之间，远高于传统亚临界压力汽轮机的蒸汽温度，一般在500摄氏度以下。
通过提高蒸汽温度，超超临界压力汽轮机可以更高效地转化燃料的热能为电能。
需要注意的是，实际超超临界压力汽轮机的蒸汽温度也受到多种因素的影响，包括燃料的性质、锅炉设计、高温材料的应用等。
因此，具体的蒸汽温度可能会有所不同。
mw超超临界汽轮机设备及系统介绍
汇报人：
202X-12-25
目录
• 设备概述 • 主要设备 • 系统介绍 • 安全与维护 • 应用与发展
01
设备概述
设备简介
01 设备用途
用于发电、热电联产等能源转换领域
03 设备分类
属于超超临界汽轮机的一种，具有较高的热效率 和发电效率
率
高温高压
能够在高温高压环境 下稳定运行，进一步 提高能源转换效率
长寿命
采用高品质的材料和 先进的工艺制造，具 有较长的使用寿命和
较低的维护成本
环保节能
相比传统汽轮机， mw超超临界汽轮机 具有更低的排放和能 耗，符合环保要求
02
主要设备
锅炉设备
01
02
03
简介
锅炉设备是发电厂中的重 要组成部分，用于将燃料 的化学能转化为蒸汽的热 能。
特点
高度自动化和智能化；安全可靠， 保证发电厂的稳定运行。
03
系统介绍
热力系统
热力系统是mw超超临界汽轮机的重要组成部分，负责将高温高压的蒸汽转化为机 械能。
该系统包括高压缸、中压缸和低压缸，每个缸都由一系列的蒸汽阀和叶片组成，蒸 汽阀用于控制蒸汽流量，叶片则将蒸汽的动能转化为旋转的机械能。
热力系统的效率直接影响到汽轮机的整体性能，因此需要定期进行维护和检查，确 保其正常运转。
清洁环保
随着环保意识的增强，mw超超临界汽轮机将采用更清洁的燃烧技 术和排放控制措施，减少对环境的影响。
智能化和自动化
未来mw超超临界汽轮机将更加智能化和自动化，通过先进的传感器 、执行器和控制系统实现远程监控、故障预警和自动调整等功能。
THANKS
华润电力常熟有限公司超临界汽轮机介绍
China Resources Power (Changshu) Co.Ltd.
超临界600MW汽轮机介绍
2.转子及叶片
• 汽轮机设计允许不揭缸进行转子的动平衡。
• 汽轮机转子采用无中心孔整锻转子，共三根 转子，每根转子支承在各自的两个轴承上。 HIP转子与A-LP转子、A-LP转子与B-LP转子之 间均由刚性联轴器连接 。
华润电力（常熟）有限公司
China Resources Power (Changshu) Co.Ltd.
• 汽轮机缸效率
–汽轮机总内效率 –高压缸效率 –中压缸效率 –低压缸效率
• 通流级数
–高压缸 –中压缸 –低压缸
华润电力（常熟）有限公司
1.汽缸
超临界600MW汽轮机介绍
92.04(包括压损) % 86.41% 92.55% 92.97 %
• 阀门全开（VWO）功率660.244 MW
• 加热器级数
8级
• 3高4低1除氧
• 给水温度（TRL工况）：
286.3 ℃
华润电力（常熟）有限公司
China Resources Power (Changshu) Co.Ltd.
超临界600MW汽轮机介绍
1.系统及设备描述
•给水泵为每台机组配置： –2台50％汽动给水泵和一台35%启动及备用电动给水泵
华润电力（常熟）有限公司
China Resources Power (Changshu) Co.Ltd.
1.汽缸
超临界600MW汽轮机介绍
• b)该机组设置有两个低压部分A-LP和B-LP。每一个 低压部分都有一个独立的内缸，支承在外缸内四个 凸台上，用键连接以防止轴向和横向位移。在内、 外缸之间蒸汽进口处设有波纹管膨胀节，此处允许 内、外缸之间有相对位移，并防止空气渗入凝汽器。 B-LP排汽缸靠发电机端是盘车装置。
浅析超超临界汽轮机技术
浅析超超临界汽轮机技术在当今的能源领域，超超临界汽轮机技术正逐渐成为一项关键技术，为提高能源利用效率和减少环境污染发挥着重要作用。
那么，什么是超超临界汽轮机技术呢？简单来说，它是一种在高温高压条件下运行的汽轮机技术，能够实现更高效的能量转换。
超超临界汽轮机技术的工作原理基于热力学原理。
当水在高温高压下变成超临界状态时，其物理性质会发生显著变化，从而使得蒸汽在汽轮机中的膨胀做功过程更加高效。
在超超临界状态下，水的比热容减小，蒸汽的焓值增加，这意味着相同质量的蒸汽能够释放出更多的能量。
这种技术之所以备受关注，主要是因为它带来了一系列显著的优势。
首先，超超临界汽轮机能够显著提高发电效率。
相比传统的汽轮机，其效率可以提高几个百分点，这对于大规模的电力生产来说，意味着巨大的能源节约和成本降低。
其次，由于效率的提高，相同发电量下的燃料消耗减少，从而降低了温室气体和污染物的排放，对环境保护具有重要意义。
再者，超超临界汽轮机的运行稳定性和可靠性也相对较高，能够保障电力供应的连续性和稳定性。
然而，超超临界汽轮机技术的应用并非一帆风顺，它也面临着一些挑战。
首先是材料方面的问题。
在超超临界的高温高压环境下，对汽轮机部件的材料性能提出了极高的要求。
这些材料需要具备良好的高温强度、抗氧化性、抗腐蚀性等特性。
研发和选择合适的材料是一个关键的技术难题。
其次，制造工艺也十分复杂。
超超临界汽轮机的部件精度要求极高，制造过程中需要先进的加工技术和严格的质量控制。
再者，超超临界汽轮机的运行和维护也需要更高的技术水平和专业知识。
为了应对这些挑战，科研人员和工程师们在不断努力。
在材料研发方面，投入了大量的资源，探索新型的高温合金和复合材料，以满足超超临界环境的要求。
制造工艺方面，不断引入先进的加工设备和技术，如精密铸造、激光加工等，提高部件的制造精度和质量。
在运行和维护方面，加强人员培训，建立完善的监测和诊断系统，及时发现和解决潜在的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
-
1
超临界的定义
•水的临界点参数为22.129MPa，374.15℃。 • 当蒸汽压力超过22.1 MPa时，超过蒸汽临 界点，叫作超临界。具有这样参数的机组叫 超临界机组。 •目前较低的超临界参数为 24.2MPa/538/538℃左右，相应的机组热效 率比亚临界机组16.7MPa /538/538高大约2%。
-
13
（二）热力系统 大多数超临界汽轮机组的热力系统与亚临界
机组基本相同，一般设四级低压加热器、 一级除氧器和三级高压加热器。 我厂新机热力系统布置图如下：
-
14
-
15
＃9、10机汽轮机概况
我厂＃9、10汽轮机为东方汽轮机厂生产 的超临界、中间再热、冲动式、单轴、双 缸双排汽、抽凝式汽轮机。机组铭牌出力 （TRL）为350MW，汽轮机本体配同轴主 油泵，润滑油系统采用透平油工质，调节 系统采用抗燃油工质。
系统，以取得最大的经济性。
每台机配2台50%容量的水环式真空泵，
正常运行时一台运行- ，一台备用。
19
汽轮机采用高中压缸合缸、两个低压缸对衬 布置以减少轴向推力，高中压缸及两个低 压缸都是双层缸结构，高压缸有1＋10级， 中压缸共有7级，低压缸共有2×5级，全 机共有28级。一次再热与三级高压加热器， 一级除氧器和四级低压加热器组成八级回 热系统。不设疏水泵，各级加热器疏水逐 级自流，且三级高加和四级低加均设有疏 冷段。第四级抽汽用于加热除氧器和驱动 小汽轮机，驱动小汽轮机的备用汽源为冷 段蒸汽，小机排汽进入主凝汽器。高压加 热器给水系统采用大旁路系统，事故情况 下，高加解列；低压加热器凝结水系统采 用小旁路系统。
再热蒸汽进汽阀前压力（VWO工况）：
4.295MPa
再热蒸汽进汽阀前温度：
566℃
再热蒸汽流量（VWO工况）：
916.39t/h
-
17
2、热力系统 机组带基本负荷，并具有一定调峰能力，其调峰 范围为30～100％机组额定出力。主蒸汽与再热 蒸汽均采用双管制。汽轮机组具有七级非调整抽 汽和一级调整抽汽，一、二、三级抽汽为非调整 抽汽，分别供给三台高压加热器；四级抽汽为非 调整抽汽，四级抽汽分别供汽给给水泵汽轮机、 除氧器、辅助蒸汽系统；五级抽汽为调整抽汽， 供汽给五号低压加热器，同时对外供采暖用汽， 其压力由安装在抽汽管道上的液动调节阀来控制； 六、七、八级抽汽为非调整抽汽，分别供给三台 低压加热器。一级抽汽抽自汽轮机高压缸；二级 抽汽从低温再热蒸汽管道排汽逆止阀前引出；三、 四、五级抽汽抽自汽轮机中压缸；六、七、八级 抽汽抽自汽轮机低压缸。
-
9
（3）高压第一级大多采用冲动级。 • 采用冲动级可以使高压第一级喷嘴有相当 大的焓降，使调节级后的蒸汽压力和温度 都有比较大的下降，从而使内缸承受的热 负荷下降，这样内缸的壁厚可以减薄，中 分面螺栓的尺寸可以减小。
-
10
（4）高压第一级叶片根部设计成负反动度 这样，可以使第一级动叶出口蒸汽的一小 部分，经喷嘴室与动叶之间的间隙回流至 前轮面和前轴封之间的腔室，对高压转子 第一级叶轮产生冷却作用。
-
18
3、主要辅机简况
汽机旁路系统采用高低压二级串联的启动
旁路系统，通流能力为30%BMCR。旁路
的功能可以实现在冷、温态、热态、极热
态等工况下机组启动和正常停机，并满足
中压缸启动要求。
每台机配2台容量为50%的可调速汽动给
水泵，不设电泵。
每台机组设2台容量为100%最大凝结水量
的立式凝结水泵。凝结水泵电机配有调频
-
12
2．汽缸 （1）布置方式 （2）汽缸采用双层或三层结构，（高、中、低） （3）中压内缸内表面处设计一个遮热罩，中压内
缸内外表面的金属温度差比较大，运行中热应力 较大，有可能引起内缸热变形。为了减小中压内 缸内外表面的金属温度差，一般在 中压内缸内 表面处设计一个遮热罩。国外机组运行实践表明， 采用遮热罩后中压内缸内外表面金属温度差可以 减小。
-
7
总结
▪ 回顾所学内容 ▪ 总结学习方法 ▪ 与学员的互动交流，
获取反馈信息
-
8
（2）超临界机组的高压缸的效率低。 • 容积流量越小，对于效率的影响就越大。
采用双流式结构的机组由于容积流量的减 小，其高压缸的效率会低于采用单流程的 机组。 • 例如同样直径、同样跨度的600MW与 300MW机组，高压缸效率要相差3．3%， 又如同为单流的亚临界600MW与超临界 700MW相比，由于进汽压力的不同，亚 临界600MW机组高压通流部分第一级的 尺寸和面积比超超临界700MW还要大40 ％，其高压缸效率要高2．3％，比高压双 流的超超临界900MW则高3．3％。
-
11
（5）采用加长叶片的全三维设计指导思想， 可以有效地降低汽轮机的热耗。超临界汽 轮机均采用了基于全三维技术设计制造的 叶片。叶片的材料多采用铬合金不锈钢， 并要求允许长期运行在48. 5～50. 5Hz 的 范围内，还有的机组可以运行的周波范围 在47. 5～51.5Hz 内，具有较宽的调峰能 力。
-
16
1、汽轮机性能参数
制造厂：东方汽轮机厂
型号：C350-24.2/566/566
型式：超临界、中间再热、冲动式、单轴、双缸
两排汽抽凝式。
额定功率：
350MW
主蒸汽阀前主蒸汽额定压力：
24.2MPa
主蒸汽阀前主蒸汽额定温度：
566℃
主蒸汽额定流量：
1091.7t/h
高压缸排汽压力（VWO工况）： 4.772MPa
-
2
-
3
超临界参数对于机组经济性地影响
• 1.主汽压力 • 主汽压力P0↑——→循环效率↓——→高压
缸的容积流量↓——→高压缸效率的负面 影响
-
4
-
5
根据此曲线，可以得到如下结论： • （1）主汽压力越高，容积流量越小； • （2）容积流量越小，效率下降的幅度越大； • （3）主汽压力对于高压缸效率的影响还与
结构有关，尤其是取决于如汽缸型ቤተ መጻሕፍቲ ባይዱ(单或 双流) 、转子跨度和直径(D/ L)
-
6
超临界汽轮机结构特点
（一）本体结构 • 与亚临界汽轮机的主要差异：差异在于汽轮机本
体的高压高温段和中压高温段，即高压缸调节级 处和中压进汽部分，而且主要表现在材料的选用， 要选择耐高温的优质钢材。以及材料的冷却设计。 1、转子 （1）基本特点： • 高压转子：单流结构和双流结构 • 高压第一级采用双流式结构，高压第二级以后 的 压力级采用单流结构。 • 优点是每只动叶片所承担的负荷减少一半，喷 嘴 室和动叶片的应力有所减少。但采用该结构 的 缺点是叶片数目增加，造价高，轴承跨度增 大。 有利于冷却。
