半导体物理期末总结
半导体物理的心得体会
半导体物理的心得体会半导体物理学作为现代电子技术的重要基础，对于了解材料特性、器件设计与制造具有重要意义。
通过学习半导体物理学，我深刻认识到半导体材料的特殊性质以及对电子学发展的巨大贡献。
下面我将从晶体结构、能带理论、载流子行为以及PN结构等方面进行总结与分析。
一、晶体结构晶体结构是理解半导体物理学的基础。
晶体结构的完美排列使得半导体材料具有一定的导电性能。
晶体结构的种类包括立方晶系、六方晶系等等。
通过了解晶体结构，我明白了导电特性与晶格结构之间的密切关系，这使得我更好地理解了半导体器件的工作原理。
二、能带理论能带理论是理解半导体导电性质的关键。
半导体材料的导电行为与其电子能带的填充情况密切相关。
通过学习能带理论，我了解了半导体材料中导带和价带的能级分布情况，以及能带之间的能隙。
同时，我还了解到掺杂对材料导电性质的影响，N型半导体和P型半导体之间的差异。
能带理论为我深入理解半导体器件的工作原理提供了基础。
三、载流子行为载流子是半导体材料的导电活性粒子，对于半导体器件的性能起着决定性作用。
学习半导体物理学，我了解到半导体材料中存在着电子和空穴两种载流子。
电子是valence带中被激发到conduction带的粒子，而空穴则是原子缺陷引起的带内能级。
通过对载流子行为的研究，我明白了不同的载流子浓度和迁移率对半导体器件的性能影响。
因此，在半导体器件设计和集成电路制造过程中，合理控制载流子行为至关重要。
四、PN结构PN结构是最基本也是最常见的半导体器件结构之一。
通过学习半导体物理学，我了解到PN结构的形成与掺杂技术有密切关系。
PN结构的正向偏置和反向偏置使半导体器件能够应用于二极管、三极管等各种电子元件中。
此外，通过掌握PN结构的工作原理，我还能够理解光电二极管、太阳能电池等新型半导体器件。
总结通过学习半导体物理学，我对半导体材料的特性、器件设计和制造有了更深入的了解。
晶体结构、能带理论、载流子行为以及PN结构等方面的知识为我提供了一个全面的半导体物理学认知框架。
(完整word版)半导体物理知识点总结.doc
一、半导体物理知识大纲核心知识单元 A：半导体电子状态与能级（课程基础——掌握物理概念与物理过程、是后面知识的基础）半导体中的电子状态（第 1 章）半导体中的杂质和缺陷能级（第 2 章）核心知识单元 B：半导体载流子统计分布与输运（课程重点——掌握物理概念、掌握物理过程的分析方法、相关参数的计算方法）半导体中载流子的统计分布（第 3 章）半导体的导电性（第 4 章）非平衡载流子（第 5 章）核心知识单元 C：半导体的基本效应（物理效应与应用——掌握各种半导体物理效应、分析其产生的物理机理、掌握具体的应用）半导体光学性质（第10 章）半导体热电性质（第11 章）半导体磁和压阻效应（第12 章）二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要：本章主要讨论半导体中电子的运动状态。
主要介绍了半导体的几种常见晶体结构，半导体中能带的形成，半导体中电子的状态和能带特点，在讲解半导体中电子的运动时，引入了有效质量的概念。
阐述本征半导体的导电机构，引入了空穴散射的概念。
最后，介绍了Si、Ge 和 GaAs 的能带结构。
在 1.1 节，半导体的几种常见晶体结构及结合性质。
（重点掌握）在 1.2 节，为了深入理解能带的形成，介绍了电子的共有化运动。
介绍半导体中电子的状态和能带特点，并对导体、半导体和绝缘体的能带进行比较，在此基础上引入本征激发的概念。
（重点掌握）在 1.3 节，引入有效质量的概念。
讨论半导体中电子的平均速度和加速度。
（重点掌握）在1.4 节，阐述本征半导体的导电机构，由此引入了空穴散射的概念，得到空穴的特点。
（重点掌握）在 1.5 节，介绍回旋共振测试有效质量的原理和方法。
（理解即可）在 1.6 节，介绍 Si 、Ge 的能带结构。
（掌握能带结构特征）在 1.7 节，介绍Ⅲ -Ⅴ族化合物的能带结构，主要了解GaAs 的能带结构。
（掌握能带结构特征）本章重难点：重点：1、半导体硅、锗的晶体结构（金刚石型结构）及其特点；三五族化合物半导体的闪锌矿型结构及其特点。
半导体物理归纳总结
半导体物理归纳总结半导体物理是研究半导体材料及其在电子器件中的应用特性的学科领域。
在过去几十年里，半导体技术的飞速发展对我们的生活产生了巨大的影响。
本文将对半导体物理的一些重要概念和原理进行归纳总结，帮助读者更好地理解半导体器件的工作原理及其应用。
1. 半导体的基本概念半导体是介于导体和绝缘体之间的一类物质，具有中等电导率。
它的导电性质可以通过控制掺杂和温度来进行调节。
常见的半导体材料有硅和锗，它们的物理性质决定了半导体器件的性能。
2. 半导体材料的能带结构半导体材料的能带结构直接影响其导电性质。
能带是描述电子能量和电子分布的概念。
在半导体中，价带是最高的填满电子的能带，而导带是电子可以自由移动的能带。
半导体的导电性取决于导带和价带之间的能隙大小。
3. 掺杂与载流子掺杂是将某种杂质引入到半导体材料中，以改变半导体的导电特性。
掺杂可以分为施主掺杂和受主掺杂两种。
施主掺杂会引入额外的自由电子，增加半导体的导电性，而受主掺杂引入额外的空穴，减少导电性。
掺杂后产生的自由电子和空穴被称为载流子，它们在半导体中的运动导致了电流的流动。
4. pn结及其特性pn结是由p型半导体和n型半导体相接触形成的结构。
在pn结中，p区富含空穴，n区富含自由电子。
当p区和n区相接触时，会发生空穴和自由电子的复合过程，形成耗尽区。
耗尽区内形成了电场，阻止了进一步的复合。
这种特殊的结构使得pn结具有整流特性，即在正向偏置下电流可以流动，而在反向偏置下电流几乎不流动。
5. 半导体器件的应用半导体器件包括二极管、场效应晶体管、晶体管等，它们在各种电子设备中起着重要作用。
二极管是一种具有单向导电性的器件，广泛应用在电源供电和信号处理中。
场效应晶体管是一种高度可控的电流放大器，常用于放大和开关电路。
晶体管则是一种功率放大器，被广泛应用在音频和无线通讯领域。
总结：半导体物理是一门涉及半导体材料特性和器件应用的重要学科。
通过对半导体的能带结构、掺杂与载流子、pn结特性以及器件应用的介绍，我们对半导体器件的工作原理有了更深入的理解。

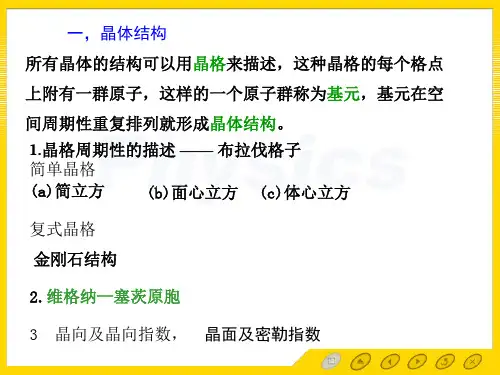

半导体物理期末总结
体心立方的倒格是边长为4/a的面心立方 。
例3：证明简立方晶面(h1h2h3)的面间距为 a d h1h2 h3 = 2 + h2 + h2 h1 2 3 证明： 法一： 由 K h =
2π d h1h2 h3
得： d h1h2 h3 =
2π K h1h2 h3
2π b1 = i a 2π b2 = j a 2π b3 = k a
3.能态密度
Z dZ N ( E ) = lim = dE E 0 E
单位能量间隔内的状态数目
2V 2 2 = 3 L 2
3
g(E) =
dZ dE
K空间考虑自旋状态密度为 E-k关系 按能量分布的状态密度 能量变化 dE k状态变化 dk
g (E ) =
4.倒格子 晶体结构=晶格+基元 一个晶体结构有两个格子，一个是正格，另一个为倒格。 正格 正格基矢 a 1 , a 2 , a 正格（点位）矢：
3
倒格 倒格基矢
b1 , b 2 , b 3
倒格（点位）矢：
Rn = n1 a1 + n2 a2 + n3 a3
K n = h1 b1 + h2 b 2 + h3 b 3
简立方：a 1 = a i , a 2 = a j , a 3 = a k ,
2π 2π b1 = a2 a3 = i Ω a
b2
3 1
2π 2π = a a = j Ω a
2π 2π b3 = a1 a 2 = k Ω a
2π b1 = i a 2π b2 = j a 2π b3 = k a
晶体结构
半导体知识物理知识点总结

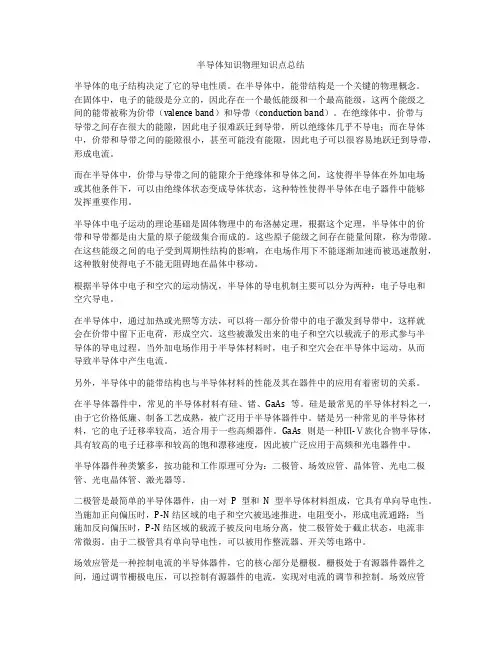

半导体知识物理知识点总结半导体的电子结构决定了它的导电性质。
在半导体中，能带结构是一个关键的物理概念。
在固体中，电子的能级是分立的，因此存在一个最低能级和一个最高能级，这两个能级之间的能带被称为价带（valence band）和导带（conduction band）。
在绝缘体中，价带与导带之间存在很大的能隙，因此电子很难跃迁到导带，所以绝缘体几乎不导电；而在导体中，价带和导带之间的能隙很小，甚至可能没有能隙，因此电子可以很容易地跃迁到导带，形成电流。
而在半导体中，价带与导带之间的能隙介于绝缘体和导体之间，这使得半导体在外加电场或其他条件下，可以由绝缘体状态变成导体状态，这种特性使得半导体在电子器件中能够发挥重要作用。
半导体中电子运动的理论基础是固体物理中的布洛赫定理，根据这个定理，半导体中的价带和导带都是由大量的原子能级集合而成的。
这些原子能级之间存在能量间隙，称为带隙。
在这些能级之间的电子受到周期性结构的影响，在电场作用下不能逐渐加速而被迅速散射，这种散射使得电子不能无阻碍地在晶体中移动。
根据半导体中电子和空穴的运动情况，半导体的导电机制主要可以分为两种：电子导电和空穴导电。
在半导体中，通过加热或光照等方法，可以将一部分价带中的电子激发到导带中，这样就会在价带中留下正电荷，形成空穴。
这些被激发出来的电子和空穴以载流子的形式参与半导体的导电过程。
当外加电场作用于半导体材料时，电子和空穴会在半导体中运动，从而导致半导体中产生电流。
另外，半导体中的能带结构也与半导体材料的性能及其在器件中的应用有着密切的关系。
在半导体器件中，常见的半导体材料有硅、锗、GaAs等。
硅是最常见的半导体材料之一，由于它价格低廉、制备工艺成熟，被广泛用于半导体器件中。
锗是另一种常见的半导体材料，它的电子迁移率较高，适合用于一些高频器件。
GaAs则是一种Ⅲ-Ⅴ族化合物半导体，具有较高的电子迁移率和较高的饱和漂移速度，因此被广泛应用于高频和光电器件中。
半导体课程总结心得体会(2篇)
第1篇随着科技的飞速发展，半导体技术已经成为现代社会不可或缺的一部分。
在大学期间，我有幸学习了半导体课程，通过这门课程的学习，我对半导体技术有了更加深入的了解。
以下是我对这门课程的学习心得体会。
一、课程概述半导体课程是一门研究半导体材料、器件及其应用的学科。
它涵盖了半导体物理、半导体器件原理、集成电路设计等多个方面。
通过这门课程的学习，我们可以了解到半导体技术的基本原理、发展历程、应用领域以及未来的发展趋势。
二、课程内容回顾1. 半导体物理在半导体物理部分，我们学习了半导体材料的性质、能带结构、载流子输运等基本概念。
通过对半导体物理的学习，我了解到半导体材料是如何通过掺杂、能带调控等手段实现导电性的。
此外，还学习了半导体器件的基本原理，如二极管、晶体管等。
2. 半导体器件原理在半导体器件原理部分，我们重点学习了晶体管的工作原理、特性及其在集成电路中的应用。
通过对晶体管的学习，我认识到晶体管是现代电子技术的基础，其性能直接影响着集成电路的性能。
3. 集成电路设计集成电路设计部分主要介绍了集成电路的基本概念、设计方法、工艺流程等。
通过学习，我了解到集成电路设计是一个复杂的过程，需要综合考虑电路性能、工艺制程、成本等多方面因素。
4. 半导体技术发展与应用在半导体技术发展与应用部分，我们了解了半导体技术的应用领域，如通信、计算机、消费电子等。
同时，还学习了我国半导体产业的发展现状及未来发展趋势。
三、学习心得体会1. 深入理解半导体技术的重要性通过学习半导体课程，我深刻认识到半导体技术在现代社会中的重要性。
半导体技术是信息时代的基石，它的发展对国家经济、国防、民生等领域都具有重要意义。
2. 培养严谨的学术态度在半导体课程的学习过程中，我逐渐养成了严谨的学术态度。
在学习过程中，我注重理论与实践相结合，努力将所学知识运用到实际问题中。
3. 提高创新能力半导体技术发展迅速，新理论、新技术层出不穷。
在学习过程中，我努力培养自己的创新能力，敢于质疑、勇于探索，为我国半导体技术的发展贡献自己的力量。
半导体物理的心得体会
半导体物理的心得体会一、引言在学习半导体物理的过程中，我不仅仅学到了有关半导体材料、器件以及其应用的基本知识，更重要的是领悟到了科学研究的思维方式和方法。
本文将从我的学习体会出发，对半导体物理进行探讨和总结。
二、半导体材料的基本性质半导体材料是介于导体和绝缘体之间的材料，具备一些独特的特性。
比如，它的电导率随着温度的变化而改变，且在室温下的电导率介于导体和绝缘体之间。
另外，半导体材料还具备自激活和本征导电的特性，这些性质使得半导体物理具有广泛的应用前景。
三、半导体器件的工作原理半导体器件是半导体物理的重要应用之一，常见的半导体器件包括二极管、晶体管和光电二极管等。
通过研究半导体器件的工作原理，我们可以深入理解半导体材料的特性。
以二极管为例，它是由P型半导体和N型半导体结合而成。
当施加正向偏置电压时，P型半导体中的空穴向N型半导体中的电子进行扩散，并发生复合现象，导致电流通过。
而当施加反向偏置电压时，由于内建电场的作用，电流无法通过二极管，呈现出绝缘体的特性。
通过对这些器件的研究和理解，我们可以设计和改进各种半导体器件，以满足不同的应用需求。
四、半导体物理的应用领域半导体物理广泛应用于电子、光电、通信、信息技术等领域。
在电子领域，半导体材料和器件被广泛用于集成电路、计算机硬件、智能手机等电子产品中，推动了电子技术的快速发展。
在光电领域，半导体材料可以通过受激发射产生激光，同时也可以将光信号转化为电信号，实现光电转换。
在通信领域，光纤通信技术的发展离不开半导体材料和器件的支持。
在信息技术领域，半导体材料在存储器件、传感器件以及量子计算等方面的应用具有重要价值。
可以说，半导体物理的应用已经深入到我们生活的方方面面。
五、我对半导体物理的心得体会在学习半导体物理的过程中，我深刻认识到物理学与工程技术的紧密联系。
只有深入理解半导体物理的原理和机制，才能够在实践中应用和创新。
而且需要不断学习和关注最新的科研进展，以跟上发展的步伐。
沈阳工业大学《半导体物理》期末总结(知识点及重点习题总结)
基本概念题：第一章半导体电子状态1.1 半导体通常是指导电能力介于导体和绝缘体之间的材料，其导带在绝对零度时全空，价带全满，禁带宽度较绝缘体的小许多。
1.2能带晶体中，电子的能量是不连续的，在某些能量区间能级分布是准连续的，在某些区间没有能及分布。
这些区间在能级图中表现为带状，称之为能带。
1.2能带论是半导体物理的理论基础，试简要说明能带论所采用的理论方法。
答：能带论在以下两个重要近似基础上，给出晶体的势场分布，进而给出电子的薛定鄂方程。
通过该方程和周期性边界条件最终给出E-k关系，从而系统地建立起该理论。
单电子近似：将晶体中其它电子对某一电子的库仑作用按几率分布平均地加以考虑，这样就可把求解晶体中电子波函数的复杂的多体问题简化为单体问题。
绝热近似：近似认为晶格系统与电子系统之间没有能量交换，而将实际存在的这种交换当作微扰来处理。
1.2克龙尼克—潘纳模型解释能带现象的理论方法答案：克龙尼克—潘纳模型是为分析晶体中电子运动状态和E-k关系而提出的一维晶体的势场分布模型，如下图所示利用该势场模型就可给出一维晶体中电子所遵守的薛定谔方程的具体表达式，进而确定波函数并给出E-k关系。
由此得到的能量分布在k空间上是周期函数，而且某些能量区间能级是准连续的（被称为允带），另一些区间没有电子能级（被称为禁带）。
从而利用量子力学的方法解释了能带现象，因此该模型具有重要的物理意义。
1.2导带与价带1.3有效质量有效质量是在描述晶体中载流子运动时引进的物理量。
它概括了周期性势场对载流子运动的影响，从而使外场力与加速度的关系具有牛顿定律的形式。
其大小由晶体自身的E-k关系决定。
1.4本征半导体既无杂质有无缺陷的理想半导体材料。
1.4空穴空穴是为处理价带电子导电问题而引进的概念。
设想价带中的每个空电子状态带有一个正的基本电荷，并赋予其与电子符号相反、大小相等的有效质量，这样就引进了一个假想的粒子，称其为空穴。
它引起的假想电流正好等于价带中的电子电流。
半导体物理学期末总复习
半导体物理器件在传感与检测领域中的应用
发展趋势
了解半导体物理器件的发展趋势，包括更高性能、更低功耗、更小体积等。
面临的挑战
分析半导体物理器件在发展中面临的挑战，包括工艺复杂度、成本、可靠性等。ຫໍສະໝຸດ 半导体物理器件的发展趋势与挑战
THANK YOU.
谢谢您的观看
半导体激光器
介绍半导体激光器的原理、结构、制造工艺和应用，包括分布反馈式激光器、布拉格光栅激光器等。
半导体物理器件在光电子中的应用
介绍半导体传感器的基本原理、分类、应用和制造工艺，重点了解气体传感器和生物传感器。
半导体传感器
介绍半导体检测器的基本原理、分类、应用和制造工艺，包括光电检测器、热电检测器等。
半导体二极管及其特性
半导体二极管伏安特性
半导体二极管的伏安特性曲线反映了二极管在不同电压下的电流密度和电阻率，从而表现出单向导电性。
半导体二极管温度特性
半导体二极管的温度系数表示温度对二极管电压的影响，温度升高会使二极管正向电压降低。
双极型晶体管结构
01
双极型晶体管由三个半导体材料区域组成，两个P型区域和一个N型区域，通过三个区域的组合和连接形成NPN或PNP结构。
双极型晶体管及其特性
双极型晶体管的电流放大效应
02
双极型晶体管的基极电流对集电极电流的控制作用称为电流放大效应，这种效应是双极型晶体管的核心特性。
双极型晶体管的击穿特性
03
双极型晶体管在特定电压和电流条件下会发生击穿，导致电流突然增加，失去单向导电性。
场效应晶体管结构
场效应晶体管的电压控制特性
场效应晶体管的频率特性
双极型晶体管的模型与仿真
场效应晶体管的模型与仿真
半导体物理归纳总结高中
半导体物理归纳总结高中半导体物理是高中物理中的重要内容之一，是学生们理解电子学和光电子学等深入领域的基础。
本文将对半导体物理的主要概念和原理进行归纳总结，帮助高中学生们更好地理解和应用这一知识。
一、半导体的基本特性半导体是一类电导率介于导体和绝缘体之间的固体材料。
其电导率随温度的变化而变化，体现了其特殊的电学性质。
半导体具有以下几个基本特性：1.1 带隙半导体的带隙是指其原子结构中包含的能带之间的能量差。
带隙越小，半导体中的电子越容易被激发到导带中，电导率越高。
常见的半导体材料如硅、锗等具有较小的带隙，因而被广泛应用。
1.2 频带理论频带理论是解释半导体电导率的重要理论基础。
在这一理论中，半导体的电子结构被描述为能带的形式，其中包含价带和导带。
价带中的电子处于低能态，不易被激发，而导带中的电子具有较高的能量，可以参与导电。
1.3 掺杂掺杂是指在半导体材料中加入少量的杂质，从而改变其电学性质。
掺杂可以使半导体呈现n型或p型的性质，分别对应电子主导的导电和空穴主导的导电。
二、半导体器件半导体器件是基于半导体材料制造的电子元件，广泛应用于各类电子设备中。
常见的半导体器件包括二极管、晶体管和集成电路等。
以下对其中几种常见的器件进行介绍：2.1 二极管二极管是由p型和n型半导体材料构成的器件，其具有单向导电性。
在导通状态下，电流可以从p区域流向n区域，而在反向偏置时，电流几乎无法通过。
二极管广泛应用于电源、信号调理、光电转换等领域。
2.2 晶体管晶体管是一种用于放大、开关、调制等功能的半导体器件，由n-p-n或p-n-p三层结构构成。
晶体管的工作原理基于控制栅极电压来改变集电极和发射极间的电流。
它的小体积、低功耗和高可靠性使其成为现代电子技术中不可或缺的元件。
2.3 集成电路集成电路是将数百万个晶体管和其他电子元件集成在一块芯片上的器件，是现代电子技术的重要组成部分。
集成电路的制造工艺和设计技术不断发展，使其性能和功能大幅提升。
半导体物理学期末总复习
态密度
导带底附近状态密度（理想情况）
V 2 dz 3 4 k dk 4
2 2
k E (k ) EC * 2mn
kdk
mn dE
2 1/ 2
*
V (2mn ) dz 2 3 2
* 3/ 2
( E EC ) dE
态密度
dz V (2mn* )3/ 2 1/ 2 gc ( E ) 2 ( E E ) C 3 dE 2
k u * mn
自由电子的速度
微观粒子具有波粒二象性
p m0u
p E 2m0
i ( K r t )
2
p K E hv
k u m0
(r, t ) Ae
半导体中电子的加速度
半导体中电子在一强度为 E的外加电场作用 下，外力对电子做功为电子能量的变化
u
dE fds fudt
的体积 前两者相乘得状态数 dz 根据定义公式求得态密度 g ( E )
k 空间中的量子态
/ 8 ） 在 k 空间中，电子的允许能量状态密度为V （ ， 考虑电子的自旋情况，电子的允许量子态密度 3 / 4 ） 为V （ ，每个量子态最多只能容纳一个电子。
3
nx k x 2 (nx 0, 1, 2, ） L ny k y 2 (ny 0, 1, 2, ） L nz k z 2 (nz 0, 1, 2, ） L
K空间等能面
在k=0处为能带极值
k E (k ) E (0) * 2mn
2 2
导带底附近
k E(k ) E(0) * 2mp
2 2
价带顶附近
K空间等能面
kz 为坐标轴构成 k 空间， 以 kx 、k y 、 k 空间 任一矢量代表波矢 k
半导体物理知识点汇总总结
半导体物理知识点汇总总结一、半导体物理基本概念半导体是介于导体和绝缘体之间的材料，它具有一些导体和绝缘体的特性。
半导体是由单一、多层、回交或互相稀释的混合晶形的二元、三元或多元化合物所组成。
它的特点是它的电导率介于导体和绝缘体之间，是导体的电导率∗101~1015倍，是绝缘体的电导率÷102~103倍。
半导体材料具有晶体结构，对它取决于结晶度的大小，织排效应特别大。
由于它的电导率数值在半导体晶体内并不等同，所以它是隔离的，具有相当大的飞行束度，并且不容易受到外界的干扰。
二、半导体晶体结构半导体是晶体材料中最均匀最典型的材料之一，半导体的基本结构是一个由原子排成的一种规则有序的晶体结构。
半导体原子是立方体的晶体，具有600个原子的立方体晶体结构，又称之为立方的晶体结构。
半导体晶体结构的代表性六面体晶体结构，是一种由两个或两个以上的六面全部说构成的立方晶体。
半导体晶体的界面都是由两个或两个以上的六面全部说构成的晶体包围构成，是由两个或两个以上的六面全部说构成的立方晶体。
半导体晶体的界面都是由两个或两个以上的六面全部说构成的晶点构成，是由两个或两个以上的六面全部说构成的晶点构成。
三、半导体的能带结构半导体的能带“带”是指其电子是在“带”中运动的，是光电子带，又称作价带，当其中的自由电子都填满时另一种平面，又称导电带，当其中的自由电子并不填满时其另一种平面在有一些能够使电子轻易穿越的东西。
半导体的能带是由两个非常临近的能带组成的，其中价带的最上一层电子不足，而导电带的下一层电子却相当到往动能，这一些动能可能直到加到电子摆脱它自己体原子，变成自由电子，并且在整体晶体里自由活动。
四、半导体的导电机理半导体的导电机理是在外加电压加大时一部分自由电子均可以在各自能带中加速骚扰，从而增加在给导电子处所需要的电压增大并最终触碰到另一种平面上产生电流就可以。
五、半导体的掺杂掺杂是指在纯净半导体中加入某些以外杂质元素的行为。
半导体物理学期末总复习
半导体中的热平衡态
载流子的扩散
在半导体中，不同区域的载流子浓度不同，浓度高的区域的载流子会向浓度低的区域扩散，这种现象称为载流子的扩散。
载流子的漂移
当半导体中存在电场时，载流子会受到电场力的作用，从高电场强度区域向低电场强度区域移动，这种现象称为载流子的漂移。
载流子的输运过程
在半导体中，载流子的浓度分布取决于载流子的产生、复合、扩散、漂移等过程的综合作用。
太阳能电池
利用半导体物理器件的能带结构，可以制造出高效的太阳能电池。
半导体物理器件在新能源和环境中的应用
风能发电装置
利用半导体物理器件的高频特性，可以制造出高效的风能发电装置。
水质监测和污水处理
利用半导体物理器件的化学传感器作用，可以制造出用于水质监测和污水处理中的传感器。
THANK YOU.
谢谢您的观看
04
半导体的光学性质
光吸收
半导体对光的吸收主要取决于材料中的电子和原子结构。在光子能量大于或等于半导体带隙时，光子会被吸收并产生电子-空穴对。
光发射
光发射是半导体中电子从束缚态跃迁到自由态并辐射出光子的过程。光发射的能量与带隙密切相关，带隙越大，发射光的能量越高。
半导体中的光吸收与光发射
光电效应
5G和6G通信技术
随着5G和6G通信技术的不断发展，现代半导体器件需要适应更高的频率和更复杂的通信协议。
半导体物理器件在集成电路中的应用
存储器
半导体物理器件还可以应用于存储器中，例如动态随机存储器和闪存等。
传感器
半导体物理器件还可以应用于传感器中，例如光传感器、温度传感器和压力传感器等。
微处理器
半导体物理器件在集成电路中的应用最为广泛，其中微处理器是其中的代表。
半导体物理知识点总结
半导体物理知识点总结
1. 能带和价带：半导体中电子带有能量，能量随轨道高低而不同，能带包含在价带和导带中。
2. 能隙：能量带的差值，该值越小，材料越容易被激发。
3. 电子结构：材料中的电子布局，包括离子能、波函数、能态等。
4. 掺杂：向半导体中添加不同类型的掺杂，可改变材料的电学性质，如导电性能和半导体的唯一性。
5. pn结：半导体材料中，p型和n型结合，形成一个有峰值的pn结，可以用于制作二极管、场效应管或光电转换器等电子器件。
6. 入射光：当入射光击中半导体上，产生光伏效应，电子被激发并向两侧移动，形成电流。
7. 电子迁移率：电子在半导体中移动速度的度量，影响材料的导电性质。
8. 本征载流子：半导体中由温度效应造成的材料中存在的自由电子和空穴，这些载流子决定着材料的导电性质。
9. 孪晶：半导体材料结构中的孪晶对材料电学性质造成影响，不同方向的孪晶对应不同的导电性和多晶性。
10. 激发态：半导体中的电子在受到激发后，进入能带中的激发态，相应的能级决定着电子能量的状态。
半导体物理期末总结
载流子：晶体中荷载电流（或传导电流）的粒子，如电子和空穴。
空穴：在常温下，由于热激发，使一些价电子获得足够的能量而脱离共价键的束缚，成为自由电子，同时共价键上留下的空位。
（价带中不被电子占据的空状态，价带顶附近空穴有效质量>0）杂质的补偿作用：受主能级低于施主能级，所以施主杂质的电子首先跃迁到N A受主能级后，施主能级上还有N D-N A个电子，在杂质全部电离的条件下，它们跃迁到导带中成为导电电子，这时，n=N D-N A≈N D ,半导体是n型的；同理p型。
等电子陷阱：与基质晶体原子具有同数量价电子的杂质原子，它们替代了格点上的同族原子后，基本上仍是电中性的。
由于原子序数不同，这些原子的共价半径和电负性有差别，因而它们能俘获某种载流子而成为带电中心。
本征半导体：晶体具有完整的（完美的）晶格结构，无任何杂质和缺陷。
有效质量（物理意义？）：电子受到外力+原子核势场和其它电子势场力，引入有效质量可以把加速度和外力直接联系。
根据势场的作用由有效质量反映，m n*的正负反应了晶体内部势场的作用。
分布函数：能量为E的一量子态被一个电子占据概率为杂质电离：当电子从施主能级跃迁到导带时产生导带电子；当电子从价带激发到受主能级时产生价带空穴等。
费米能级的意义：当它和温度T、半导体材料的导电类型n、p，杂质的含量以及能量零点选取有关。
E F是一个很重要的物理参数，只要知道E F数值，在特定T下，电子在各量子态上的统计分布就完全确定。
统计理论表明，热力学上费米能级E F是系统的化学势。
费米能级位置直观地标志了电子占据量子态情况。
固体物理中处于基态的单个Fermi粒子所具有的最大能量—Fermi粒子所占据的最高能级的能量。
费米能级标志了电子填充能级的水平。
对一系统而言, E F位置较高，有较多的能量较高的量子态上有电子。
杂质散射和格波散射：（1）杂质电离后是一个带电离子，施主电离后带正电，受主电离后带负电。
在电离施主或受主周围形成一个库仑势场，局部地破坏周期性势场，是使载流子散射的附加势场。
4.4 半导体物理学小结
小结电导率：
d v E
μ=Ø迁移率反应载流子在电场中漂移运动的难易程度。
载流子的漂移速度：p n pq nq μμσ+=电阻率：漂移运动：载流子在电场作用下的定向运动p n pq nq μμσρ+==11
1. 载流子的漂移运动与半导体的导电性
2
3-∝T N P i i 32s P T ∝晶格周期性势场遭到破坏而存在附加势场，使载流子发生不同状态（k ）的跃迁。
2. 载流子的散射
0q
P n ∝电离杂质散射（电子和声子的相互作用）
声学波散射光学波散射晶格振动散射
3. 迁移率与杂质浓度和温度的关系
Ø 若电离杂质散射为主要散射机构，则迁移率随
温度升高而增大；
Ø 若晶格振动散射为主要散射机构，则迁移率随
温度升高而减小。
Ø 如果温度不变，则不论是多子迁移率还是少子
迁移率，都随杂质浓度的增大而减小。
4. 电阻率与杂质浓度的关系
Ø 杂质浓度不太大时，电阻率与杂质浓度成线性关系；
Ø 杂质浓度增大到一定程度，电阻率就与之偏离线性关系。
5. 电阻率与温度的关系
对于n型半导体:
6. 欧姆定律的偏移
Ø 电场不太强时，半导体中的电流密度与外加电场之间的关系服从欧姆定律；
Ø 随着电场增强，电流密度与外加电场之间的关系逐渐偏离欧姆定律，直至电流密度达到饱和。
谢 谢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
载流子：晶体中荷载电流（或传导电流）的粒子，如电子和空穴。
空穴：在常温下，由于热激发，使一些价电子获得足够的能量而脱离共价键的束缚，成为自由电子，同时共价键上留下的空位。
（价带中不被电子占据的空状态，价带顶附近空穴有效质量>0）
杂质的补偿作用：受主能级低于施主能级，所以施主杂质的电子首先跃迁到N A受主能级后，施主能级上还有N D-N A个电子，在杂质全部电离的条件下，它们跃迁到导带中成为导电电子，这时，n=N D-N A≈N D ,半导体是n型的；同理p型。
等电子陷阱：与基质晶体原子具有同数量价电子的杂质原子，它们替代了格点上的同族原子后，基本上仍是电中性的。
由于原子序数不同，这些原子的共价半径和电负性有差别，因而它们能俘获某种载流子而成为带电中心。
本征半导体：晶体具有完整的（完美的）晶格结构，无任何杂质和缺陷。
有效质量（物理意义？）：电子受到外力+原子核势场和其它电子势场力，引入有效质量可以
把加速度和外力直接联系。
根据势场的作用由有效质量反映，m n*的正负反应了晶体内部势场的作用。
分布函数：能量为E的一量子态被一个电子占据概率为
杂质电离：当电子从施主能级跃迁到导带时产生导带电子；当电子从价带激发到受主能级时产生价带空穴等。
费米能级的意义：当它和温度T、半导体材料的导电类型n、p，杂质的含量以及能量零点选取有关。
E F是一个很重要的物理参数，只要知道E F数值，在特定T下，电子在各量子态上的统计分布就完全确定。
统计理论表明，热力学上费米能级E F是系统的化学势。
费米能级位置直观地标志了电子占据量子态情况。
固体物理中处于基态的单个Fermi粒子所具有的最大能量—Fermi粒子所占据的最高能级的能量。
费米能级标志了电子填充能级的水平。
对一系统而言, E F位置较高，有较多的能量较高的量子态上有电子。
杂质散射和格波散射：（1）杂质电离后是一个带电离子，施主电离后带正电，受主电离后带负电。
在电离施主或受主周围形成一个库仑势场，局部地破坏周期性势场，是使载流子散射的附加势场。
（2）Ｔ定，晶格中原子都各自在其平衡位置附近作微振动。
晶格中原子的振动都是由若干不同的基波—格波按照波的叠加原理组合而成，声学波声子往往起着交换动量的作用，光学波交换能量。
非弹性散射，主要是长波。
复合中心和陷阱中心：（1）对于有效复合中心, r n≈r p，电子陷阱：r n>r p；空穴陷阱：r p>r n（2）复合中心和电子陷阱中电子的运动途径不同。
复合中心的电子直接落入价带与空穴复合；电子陷阱中的电子要和空穴复合，它必须重新激发到导带，再通过有效复合中心完成和空穴的复合。
（3）位于禁带中央附近的深能级是最有效的复合中心对于电子陷阱：E F以上的能级，越接近E F，陷阱效应越显著。
杂质能级最利于陷阱作用的形成。
电阻率与温度的关系：
AB段：温度很低，本征激发可忽略，载流子主要由杂质电离提供，它随温度升高而增加；散射主要由电离杂质决定，迁移率也随温度升高而增大，所以，电阻率随温度升高而下降。
BC段：温度继续升高，杂质全部电离，本征激发还不十分显著，载流子基本上不随温度变化，晶格振动散射上升为主要矛盾，迁移率随温度升高而降低，所以，电阻率随温度升高而增大（1分）。
C段：温度继续升高，本征激发很快增加，大量本征载流子的产生超过迁移率减小对电阻的影响，杂质半导体的电阻率将随温度的升高而急剧地下降，表现出同本征半导体相似的特征。
PN结的整流特性：单向导电性。
肖克莱方程：
表面态：电子被局域在表面附近，这样的电子状态称为表面态。
每个表面原子对应禁带中一个表面能级，这些能级组成表面能带。
（还要会算）
MIS结构的电场特性，四种状态：
热平衡下，费米能级应保持定值。
随着向表面接近，价带顶逐渐移近甚至高过费米能级，价带中空穴浓度随之增加。
表面层出现空穴堆积而带正电荷。
越接近表面空穴浓度越高，堆积的空穴分布在最靠近表面的薄层内。
越近表面，费米能级离价带顶越远，价带中空穴浓度随之降低。
表面处空穴浓度比体内低得多，表面层的负电荷基本上等于电离受主杂质浓度。
表面层的这种状态称做耗尽。
表面处电子浓度将超过空穴浓度，形成与原来半导体衬底导电类型（空穴）相反的层---反型层。
施主杂质，受主杂质（举例）：（1）施主杂质电离过程：As有5个价电子，其中的四个价电子与周围的四个Ge原子形成共价键，还剩余一个电子，同时As原子所在处也多余一个正电荷，称为正离子中心，所以，一个As原子取代一个Ge原子，其效果是形成一个正电中心和一个多余的电子.多余的电子束缚在正电中心，但这种束缚很弱,很小的能量就可使电子摆脱束缚，成为在晶格中导电的自由电子，而As原子形成一个不能移动的正电中心。
（2）受主杂质电离过程：Ga有3个价电子，它与周围的四个Ge原子形成共价键，还缺少一个电子，于是在Ge晶体的共价键中产生了一个空穴，而Ga原子接受一个电子后所在处形成一个负离子中心，所以，一个Ga原子取代一个Ge原子，其效果是形成一个负电中心和一个空穴，空穴束缚在Ga原子附近，但这种束缚很弱，很小的能量就可使空穴摆脱束缚，成为在晶格中自由运动的导电空穴，而Ga原子形成一个不能移动的负电中心。
迁移率：表示单位场强度下电子的平均漂移速度，表征半导体电迁移能力的重要参数。
功函数（计算）：真空电子能级与半导体的费米能级之差称为半导体功函数。
影响功函数的因素是掺杂浓度、温度和半导体的电子亲和势。
空间电荷区：pn结形成过程中，多数载流子的相互扩散使达到平衡后（1分），在pn结附近p区一侧出现了由电离受主构成的一个负电荷区（1分），在n区出现由电离施主构成的正电荷区，称为空间电荷（1分）。
他们存在的区域称为空间电荷区（1分）。
理想半导体：（1）原子在格点上固定。
（2）杂质不存在（工艺流程中引入；人为掺杂；温度的影响等。
（3）无缺陷（点缺陷；线缺陷；面缺陷）
扩散长度：非平衡载流子深入样品的平均距离，材料的扩散系数有标准数据，扩散长度测量
是测量寿命方法之一。
直接复合、间接复合：（1）电子在导带和价带之间的直接跃迁，引起电子和空穴的直接复合②电子和空穴通过禁带的能级（复合中心）进行复合。
PN结的导通：PN结正偏，势垒区变窄，内建电场减弱，多子扩散大于少子漂移，多子扩散形成较大的正向电流I，PN结导通。
电导率和迁移率的关系：
PN结的势垒高度和宽度：平衡pn结的空间电荷区两端间的电势差V D称为接触电势差或内建电势差。
相应的电子电势能之差qV D称为pn结的势垒高度。
非平衡载流子寿命及意义：非平衡载流子的平均生存时间，（1/τ:单位时间内非平衡载流子的复合概率），寿命标志非平衡载流子浓度减小到原值1/e经历的时间。
！！！
准费米能级：当外界的影响破坏了热平衡，使半导体处于非平衡状态时，就不再存在统一的费米能级。
引入准费米能级，非平衡状态下的载流子浓度用与平衡载流子浓度类似公式表达。
欧姆定律微分形式：
电子浓度和温度关系图的分析P74：
能带产生的原因（允带、禁带、空带、满带、导带和价带）：
杂质半导体载流子浓度与温度的关系：
电中性方程：
金属半导体接触的能带：
金半接触的各种情况：
MIS结构绝缘层中的电荷：
影响MIS结构CV特性的因素：金属半导体功函数差和绝缘层中电荷，使得半导体表面在外加偏压为零的情况下并不处于平带状态。
功函数差别越大，绝缘层中电荷越靠近半导体，对CV曲线影响越大。
电离能:记住公式
多数载流子：。
