PLC的组成及工作原理
PLC基本组成及工作原理
PLC基本组成及工作原理PLC（Programmable Logic Controller）即可编程逻辑控制器，是一种数字化电子计算机设备，广泛应用于工业自动化领域。
PLC主要用于对各种设备和生产线进行控制、监测和调度，具有高可靠性、稳定性和灵活性等优点。
本文将介绍PLC的基本组成及工作原理。
一、PLC的基本组成PLC主要由下面几个部分组成：1.中央处理器（CPU）：是PLC的核心部分，负责接收输入信号处理逻辑和输出信号。
CPU还包括内存、时钟、计时器和计数器等功能。
内存主要用于存储程序和数据，时钟用于记录时间，计时器和计数器用于计算时间和次数。
2.输入模块（IM）：负责将外部信号（如开关、传感器等）转化为电信号输入到PLC中进行处理。
输入模块一般包括接口电路、电隔离、信号调理和滤波等功能。
3.输出模块（OM）：负责将PLC输出信号转化为外部设备可以接受的信号。
输出模块一般包括接口电路、驱动电路和保护电路等功能。
5.外部设备：包括开关、传感器、执行机构和显示器等，用于与PLC 进行通信和控制。
二、PLC的工作原理PLC的工作原理主要包括输入信号检测、控制程序执行和输出信号控制三个部分。
1.输入信号检测：当外部设备产生信号（如开关按下、传感器检测到物体等），输入模块将其转化为电信号输入到PLC中。
PLC通过输入模块将输入信号转化为数字信号，并传输到中央处理器进行处理。
3.输出信号控制：根据中央处理器的控制指令，输出模块将PLC的输出信号转化为外部设备可以接受的信号。
输出信号可以控制执行机构（如电机、气缸等）的运行状态，也可以控制开关、指示灯等设备的状态。
PLC的工作过程是连续循环的，即不断地进行输入信号检测、控制程序执行和输出信号控制。
中央处理器根据程序中设定的扫描时间，定时扫描输入信号和控制条件，从而实现对各种设备和生产线的自动控制和监测。
三、PLC的应用领域PLC广泛应用于各种工业自动化领域，如制造业、电力工业、化工、物流和交通等。
plc的组成及工作原理
plc的组成及工作原理PLC（可编程逻辑控制器）的组成由以下几个主要部分构成：输入模块、中央处理单元（CPU）、输出模块和编程终端。
1. 输入模块：输入模块负责将传感器或开关等现场设备的信号转换成数字信号，以供PLC的CPU进行处理。
输入模块通常包含多个输入通道，每个通道可以接收一个输入信号。
2. 中央处理单元（CPU）：CPU是PLC的核心部分，负责处理输入信号、执行控制逻辑和生成输出信号。
它包含一个或多个处理器核心，以及内存、计时器、计数器等功能模块。
3. 输出模块：输出模块负责将CPU生成的数字信号转换成电流、电压或其他形式的输出信号，以驱动执行器或控制设备。
输出模块通常包含多个输出通道，每个通道可以产生一个输出信号。
4. 编程终端：编程终端是PLC的用户界面，用于编写、编辑和调试PLC程序。
它通常包含一个显示屏、键盘和其他输入设备，可以通过它来输入控制逻辑、参数和其他信息。
PLC的工作原理如下：1. 输入信号采集：PLC的输入模块从现场设备（如传感器、开关等）接收输入信号，并将其转换为数字信号。
这些数字信号被传送到CPU进行处理。
2. 控制逻辑执行：PLC的CPU根据预先编写的控制程序，对输入信号进行逻辑处理，并执行相应的控制操作。
控制逻辑可以包括布尔运算、计时器、计数器等。
3. 输出信号生成：根据控制逻辑的执行结果，PLC的CPU生成相应的输出信号。
输出信号通过输出模块被转换为相应的电流、电压或其他形式的信号，驱动执行器或控制设备。
4. 控制设备操作：输出信号被传送到执行器或控制设备，将其操作或控制。
这可以包括启动电机、控制阀门、开关灯光等。
通过以上的输入、处理和输出过程，PLC实现了对现场设备的自动化控制。
在运行过程中，PLC能够根据输入信号的变化实时地更新控制逻辑，并根据需要改变输出信号，从而实现对设备的精确控制。

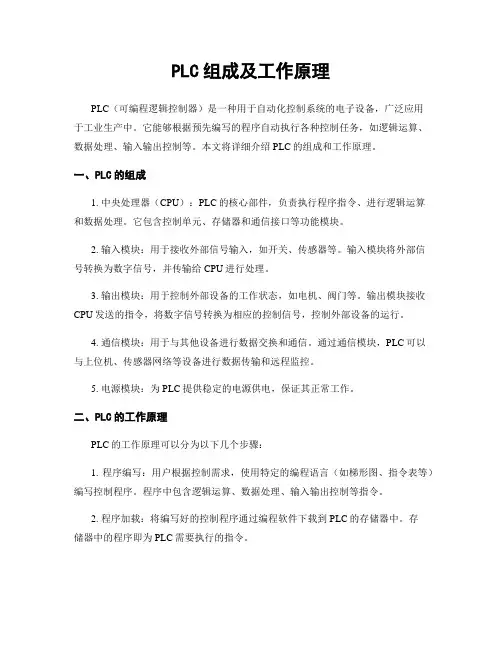

PLC组成及工作原理
PLC组成及工作原理PLC（可编程逻辑控制器）是一种用于自动化控制系统的电子设备，广泛应用于工业生产中。
它能够根据预先编写的程序自动执行各种控制任务，如逻辑运算、数据处理、输入输出控制等。
本文将详细介绍PLC的组成和工作原理。
一、PLC的组成1. 中央处理器（CPU）：PLC的核心部件，负责执行程序指令、进行逻辑运算和数据处理。
它包含控制单元、存储器和通信接口等功能模块。
2. 输入模块：用于接收外部信号输入，如开关、传感器等。
输入模块将外部信号转换为数字信号，并传输给CPU进行处理。
3. 输出模块：用于控制外部设备的工作状态，如电机、阀门等。
输出模块接收CPU发送的指令，将数字信号转换为相应的控制信号，控制外部设备的运行。
4. 通信模块：用于与其他设备进行数据交换和通信。
通过通信模块，PLC可以与上位机、传感器网络等设备进行数据传输和远程监控。
5. 电源模块：为PLC提供稳定的电源供电，保证其正常工作。
二、PLC的工作原理PLC的工作原理可以分为以下几个步骤：1. 程序编写：用户根据控制需求，使用特定的编程语言（如梯形图、指令表等）编写控制程序。
程序中包含逻辑运算、数据处理、输入输出控制等指令。
2. 程序加载：将编写好的控制程序通过编程软件下载到PLC的存储器中。
存储器中的程序即为PLC需要执行的指令。
3. 扫描循环：PLC的CPU按照预定的扫描顺序循环执行程序中的指令。
每次循环称为一个扫描周期。
在每个扫描周期中，PLC完成输入信号的读取、逻辑运算、数据处理和输出信号的控制等操作。
4. 输入信号处理：PLC的输入模块将外部信号转换为数字信号，并传输给CPU。
CPU根据程序中的逻辑指令对输入信号进行处理和判断。
5. 逻辑运算和数据处理：CPU根据程序中的逻辑指令进行逻辑运算和数据处理。
根据输入信号的状态和程序中的逻辑关系，CPU判断输出信号的状态。
6. 输出信号控制：CPU将处理后的结果通过输出模块转换为相应的控制信号，控制外部设备的运行。
plc控制系统结构及工作原理
PLC控制系统结构及工作原理
一、系统结构
PLC控制系统主要由以下几个部分组成：
1. 电源模块：提供系统所需的电能。
2. 中央处理单元（CPU）：进行逻辑运算、算术运算和顺序控制等，实现各种数据操作。
3. 输入输出模块：实现外部信号的采集和输出，与外部设备进行数据交换。
4. 存储器：存储用户程序和数据。
5. 通信接口：实现PLC与外部设备的通信。
二、工作原理
PLC控制系统的工作原理可以概括为“输入-处理-输出”的过程。
首先，通过输入模块采集外部设备的信号，这些信号可以是开关状态、传感器读数等。
然后，这些信号被送到CPU进行处理。
在CPU中，根据预先编写好的程序，对这些信号进行逻辑运算、算术运算等处理。
处理完成后，输出模块将这些结果输出到外部设备，如马达、灯泡等。
三、控制功能实现
PLC控制系统的控制功能主要由用户程序实现。
用户程序可以根据实际需求进行编写，包括各种逻辑运算、算术运算、顺序控制等。
通过输入模块采集的信号，可以触发用户程序执行相应的操作。
这样，PLC控制系统就可以实现对外部设备的精确控制。
四、控制性能分析
PLC控制系统的控制性能主要取决于以下几个因素：
1. 硬件性能：包括CPU的处理能力、存储器的容量、输入输出模块的精度等。
2. 软件设计：包括用户程序的编写、程序结构的合理性、运算速度等。
3. 环境因素：包括温度、湿度、电磁干扰等环境因素对PLC控制系统性能的影响。
总的来说，PLC控制系统具有结构简单、运行可靠、操作方便等优点，因此在工业自动化领域得到了广泛应用。
PLC的基本组成和工作原理
PLC的基本组成和工作原理PLC（Programmable Logic Controller）是一种用于实现工业自动化控制的计算机控制系统。
其组成和工作原理如下。
1.基本组成PLC系统通常由中央处理器CPU、内存模块、输入模块、输出模块和通信模块组成。
-中央处理器（CPU）：是PLC系统的核心部件，负责执行控制程序并进行数据处理和逻辑运算。
-内存模块：用于存储程序代码、数据和中间结果等信息。
-输入模块：负责接收来自外部的传感器、开关等输入信号，并将其转换为数字信号供CPU处理。
-输出模块：负责将CPU处理后的数字信号转换为电流、电压等输出信号，控制执行器、驱动器等执行设备。
-通信模块：用于与其他PLC系统、计算机或设备进行数据交换和通信。
2.工作原理PLC系统的工作原理可以分为五个步骤：扫描输入、执行程序、更新输出、循环扫描和通信。
-扫描输入：将输入模块接收到的外部信号转换为数字信号，并存储在内存中。
这些外部信号通常来自传感器、开关等设备，如温度传感器、按钮开关等。
-执行程序：CPU根据存储在内存中的控制程序进行逻辑运算和数据处理。
控制程序通常由用户通过编程语言编写，用于实现控制逻辑和算法。
-更新输出：根据CPU执行程序的结果，将输出信号存储在内存中。
输出模块将内存中的数字信号转换为电流、电压等输出信号，控制执行设备的执行器、驱动器等，如电机、电磁阀等。
-循环扫描：PLC系统以循环的方式不断扫描输入、执行程序和更新输出的过程，实现对工业控制系统的持续监测和控制。
-通信：PLC系统可以通过通信模块与其他PLC系统、计算机或设备进行数据交换和通信，实现远程监测和控制。
PLC系统的工作原理可以通过一个简单的例子来说明。
假设有一个自动灯控系统，根据光照强度自动控制灯的开关。
传感器将光照强度转换为输入信号，并将其传递给PLC系统的输入模块。
CPU执行存储在内存中的控制程序，判断光照强度是否低于设定值。
如果低于设定值，则CPU更新内存中的输出信号。
PLC组成及工作原理
PLC组成及工作原理PLC是Programmable Logic Controller的简称，中文翻译为可编程逻辑控制器。
它是一种用于自动控制工业过程的数字计算机系统。
PLC由硬件和软件两部分组成，下面将详细介绍PLC的组成和工作原理。
1.硬件组成：PLC的硬件主要包括中央处理器（CPU）、输入输出模块（I/O模块）、电源模块、通信模块以及其他辅助硬件。
-中央处理器（CPU）是PLC的核心，负责接收输入信号、执行程序指令并控制输出信号。
CPU通常具有高性能的微处理器，能够进行复杂的计算和逻辑判断。
-输入输出模块（I/O模块）负责与外部世界进行数据交换。
输入模块用于接收现场传感器、开关等设备的信号，输出模块用于控制执行机构、显示设备等。
-电源模块提供稳定的电源供电，确保PLC正常运行。
-通信模块可实现PLC与其他设备（如人机界面、计算机、远程监控系统等）之间的数据传输和通信。
-其他辅助硬件包括存储器、时钟模块、编程口等，用于存储程序、记录运行时间、与外部进行编程等功能。
2.软件组成：PLC的软件主要包括操作系统、开发环境和用户程序。
-操作系统是PLC的核心软件，用于管理硬件资源、执行程序指令、实现通信等功能。
- 开发环境提供PLC程序的开发、调试和维护工具。
常见的开发环境有LD（Ladder Diagram，梯形图）、FBD（Function Block Diagram，功能块图）、ST（Structured Text，结构化文本）等多种编程语言。
-用户程序是PLC的应用程序，由工程师根据控制需求编写。
用户程序根据输入信号的状态和逻辑关系，通过中央处理器进行逻辑判断并控制输出信号，实现自动化控制。
3.工作原理：PLC的工作原理主要分为输入端、处理端和输出端。
-输入端：PLC通过输入模块接收来自现场的输入信号，如开关状态、传感器信号等。
输入信号会被转换成数字信号，并传给中央处理器。
中央处理器会周期性地扫描输入信号，并将其存储在内部存储器中，以供后续的程序处理。
PLC基本组成和工作原理
PLC基本组成和工作原理PLC（可编程逻辑控制器）是现代工业自动化控制系统中必不可少的设备。
它由CPU、存储器、输入/输出模块、通信模块和电源等主要组成部分构成。
PLC通过逻辑程序对输入信号进行处理，并根据程序逻辑控制输出信号，以实现对控制对象的控制。
其工作原理主要是通过循环扫描的方式对输入信号进行采集、处理并更新输出信号。
PLC的基本组成包括以下几个方面：1.CPU（中央处理器）：CPU是PLC的核心部件，负责控制整个系统的操作。
它接收输入信号并根据预设的程序逻辑对输入信号进行处理，并输出相应的控制信号。
2.存储器：PLC中的存储器用于存储程序、数据和操作系统等信息。
其中，程序存储器用于存放用户编写的程序，数据存储器用于存储输入和输出数据，操作系统存储器用于存储操作系统的运行代码。
3.输入/输出模块：输入/输出模块用于将外部信号转换为PLC能识别的电平信号，并将PLC的输出信号转换为可用于控制外部设备的电平信号。
输入模块将外部设备的开关、传感器等输入信号转换为数字信号，输出模块将PLC的输出信号转换为电平信号，以驱动外部设备。
4.通信模块：通信模块使PLC能够与其他设备进行通信，例如与上位机、人机界面等设备进行数据交换和通信。
5.电源：电源为PLC提供所需的电能，确保其正常工作。
PLC的工作原理如下：1.输入信号采集：PLC通过输入模块采集外部设备的输入信号，如传感器、开关等。
输入模块将这些信号转换为数字信号，以便PLC能识别和处理。
2.逻辑处理：CPU接收到输入信号后，根据预设的程序逻辑进行处理。
在这个过程中，PLC可以进行条件判断、逻辑运算、计算等操作，以便生成相应的控制信号。
3.输出信号生成：通过逻辑处理后，CPU将根据程序逻辑生成相应的输出信号。
输出信号可以是开关、继电器等电信号形式。
4.输出信号驱动：输出信号通过输出模块转换为可用于控制外部设备的电平信号，如继电器的开关状态、驱动电机等。
PLC组成及工作原理
PLC组成及工作原理一、PLC的组成PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专门用于工业自动化控制的电子设备。
它由以下几个主要部份组成：1. 中央处理器（CPU）：负责处理输入信号、执行用户程序以及控制输出信号。
CPU是PLC的核心部件，类似于计算机的大脑。
2. 输入模块：用于接收来自外部设备（如传感器、按钮等）的信号，并将其转换为数字信号，以供CPU处理。
3. 输出模块：用于将CPU处理后的信号转换为可控制外部设备（如机电、阀门等）的信号。
4. 电源模块：为PLC提供所需的电源电压。
5. 通信模块：用于与其他设备进行通信，如人机界面（HMI）、上位机等。
6. 存储器：用于存储用户编写的程序、数据以及系统参数。
二、PLC的工作原理PLC的工作原理可以分为以下几个步骤：1. 输入信号采集：输入模块接收来自外部设备的信号，如按钮的开关信号、传感器的测量信号等。
2. 信号处理：输入模块将采集到的摹拟信号转换为数字信号，并将其发送给CPU进行处理。
3. 用户程序执行：CPU根据用户事先编写的程序进行逻辑运算和控制计算，包括判断条件、执行操作等。
4. 输出信号控制：CPU根据程序的执行结果，将控制信号发送给输出模块。
5. 输出设备控制：输出模块接收到CPU发送的控制信号后，将其转换为适合外部设备工作的信号，如机电的启停信号、阀门的开关信号等。
6. 反馈信号采集：输出模块还能采集到外部设备的反馈信号，如机电的运行状态、阀门的开闭状态等。
7. 通信与监控：PLC可以通过通信模块与其他设备进行数据交换，如与人机界面进行交互、与上位机进行数据传输等，以实现对整个系统的监控和控制。
三、案例分析以一个简单的水箱控制系统为例，来说明PLC的工作原理。
1. 输入信号采集：水位传感器将水箱内的水位信号转换为数字信号，并发送给PLC的输入模块。
2. 信号处理：输入模块将水位信号转换为PLC可处理的数字信号，并将其发送给CPU。
PLC的工作原理
PLC的工作原理PLC（可编程逻辑控制器）是一种常用于工业自动化控制系统中的电子设备。
它具有高可靠性、高稳定性和灵便性强的特点，广泛应用于各种自动化控制领域。
本文将详细介绍PLC的工作原理，包括PLC的基本组成、工作流程和应用。
一、PLC的基本组成PLC主要由以下几个部份组成：1.中央处理器（CPU）：负责处理输入信号、执行程序和控制输出信号。
2.输入模块：用于接收外部输入信号，如开关、传感器等。
3.输出模块：用于控制外部输出信号，如机电、阀门等。
4.存储器：用于存储程序、数据和中间结果。
5.编程设备：用于编写、修改和下载PLC程序。
二、PLC的工作流程PLC的工作流程可以分为以下几个步骤：1.输入信号采集：PLC通过输入模块采集外部输入信号，如开关状态、传感器信号等。
2.信号处理：PLC将采集到的信号进行处理，如滤波、放大、去噪等，以确保信号的可靠性和稳定性。
3.程序执行：PLC根据预先编写好的程序进行逻辑运算和控制计算。
程序中包含了各种逻辑判断、计算和控制指令，用于实现特定的控制功能。
4.输出控制：PLC根据程序的执行结果，通过输出模块控制外部设备的运行状态，如控制机电的启停、控制阀门的开关等。
5.数据存储：PLC将程序执行过程中产生的数据和中间结果存储在存储器中，以备后续使用。
三、PLC的应用PLC广泛应用于各种自动化控制领域，包括工业生产线、机械设备、电力系统、交通信号控制等。
以下是几个常见的应用场景：1.工业生产线控制：PLC可以实现对生产线的自动化控制，包括物料输送、工艺控制、质量检测等。
2.机械设备控制：PLC可以控制各种机械设备的运行状态，如起停、速度调节、位置控制等。
3.电力系统控制：PLC可以实现对电力系统的监测和控制，包括电流、电压、功率等参数的测量和调节。
4.交通信号控制：PLC可以控制交通信号灯的开关，实现交通流量的调度和控制。
总结：本文详细介绍了PLC的工作原理，包括PLC的基本组成、工作流程和应用。
PLC组成及工作原理
PLC组成及工作原理PLC（可编程逻辑控制器）是一种常用于工业自动化控制系统的设备。
它由多个组件组成，包括中央处理器、输入模块、输出模块和编程设备等。
本文将详细介绍PLC的组成和工作原理。
一、PLC的组成1. 中央处理器（CPU）：中央处理器是PLC的核心部件，负责执行程序和处理输入输出信号。
它包括一个微处理器、存储器和时钟等。
微处理器是PLC的大脑，负责执行用户编写的程序，并根据输入信号的状态来控制输出信号。
2. 输入模块：输入模块负责将外部信号输入到PLC中。
它可以接收各种类型的信号，如开关信号、传感器信号、摹拟量信号等。
输入模块将这些信号转换为数字信号，然后传递给中央处理器进行处理。
3. 输出模块：输出模块负责将PLC的控制信号输出到外部设备。
它可以控制各种类型的输出设备，如机电、阀门、灯光等。
输出模块接收中央处理器的指令，并将其转换为相应的控制信号，从而实现对外部设备的控制。
4. 编程设备：编程设备用于编写和修改PLC的程序。
它可以是一个专用的编程器或者是一个个人电脑。
通过编程设备，用户可以编写逻辑控制程序，并将其下载到PLC的中央处理器中。
二、PLC的工作原理PLC的工作原理可以分为三个步骤：输入扫描、逻辑运算和输出扫描。
1. 输入扫描：PLC首先对输入模块进行扫描，检测输入信号的状态。
输入信号可以是开关的状态、传感器的信号等。
PLC将这些信号转换为数字信号，并将其传递给中央处理器。
2. 逻辑运算：中央处理器对输入信号进行逻辑运算，根据用户编写的程序确定输出信号的状态。
用户可以使用各种逻辑运算符、定时器、计数器等来编写程序，实现对输入信号的逻辑控制。
3. 输出扫描：中央处理器将根据程序确定的输出信号状态发送给输出模块。
输出模块接收到这些信号后，将其转换为相应的控制信号，从而控制外部设备的运行状态。
PLC的工作原理是循环进行的，即不断进行输入扫描、逻辑运算和输出扫描。
通过不断更新输出信号的状态，PLC可以实现对外部设备的精确控制。
PLC的基本组成和工作原理
PLC的基本组成和工作原理PLC即可编程逻辑控制器，是一种专门用于自动化控制系统的电子设备。
它由中央处理器、输入输出模块、通信模块、编程设备和电源组成。
PLC的工作原理可简述为输入信号经输入模块转换成数字信号，由中央处理器进行逻辑运算和控制计算，然后将结果通过输出模块转换成输出信号，从而控制外部设备的运行。
1.中央处理器(CPU)：它是PLC的核心部分，负责执行控制程序和逻辑运算。
CPU根据输入信号和编程指令进行逻辑运算和控制计算，并将结果发送给输出模块。
2.输入模块：它接收外部输入的信号，如开关、传感器等，并将这些信号转换成数字信号，供CPU进行逻辑运算。
3.输出模块：它将CPU经过计算得出的控制结果转换成输出信号，用于控制外部设备的运行，如电机、阀门等。
4.通信模块：它用于PLC与上位机或其他PLC之间进行通信，实现数据交换和控制信息传递。
5.编程设备：它用于对PLC进行程序编程和参数设置，常见的编程设备包括编程控制器和编程软件。
6.电源：它为PLC提供电力供应，确保其正常工作。
PLC的工作原理可以分为输入处理、逻辑处理和输出处理三个阶段：1.输入处理：PLC的输入模块接收外部输入信号，如开关、传感器等，并将这些信号转换成数字信号，供CPU进行逻辑运算。
输入模块将输入信号进行滤波、放大和稳定处理，然后将处理后的信号转换成数字信号。
2.逻辑处理：CPU根据输入信号和预先编写好的控制程序进行逻辑运算和控制计算。
控制程序通常以布尔代数、逻辑运算和状态转换为基础，根据不同输入信号的状态和逻辑关系进行判断和计算。
3.输出处理：CPU经过逻辑运算后，将控制结果发送给输出模块。
输出模块将接收到的控制结果进行数字信号转换，并输出给外部设备，如电机、阀门等。
输出模块可以根据需要进行电流、电压或脉冲输出，以实现对外部设备的控制。
总之，PLC的基本组成包括中央处理器、输入输出模块、通信模块、编程设备和电源，其工作原理是通过将外部输入信号转换为数字信号，经过CPU的逻辑运算和控制计算，然后将控制结果转换为输出信号，从而控制外部设备的运行。
PLC组成及工作原理
PLC组成及工作原理PLC（可编程逻辑控制器）是一种专门用于工业自动化控制的电子设备。
它由CPU（中央处理器）、存储器、输入模块、输出模块和通信模块等组成。
PLC的工作原理是通过输入模块获取外部信号，经过CPU的处理后，再通过输出模块控制外部设备。
一、PLC的组成1. 中央处理器（CPU）：是PLC的核心部件，负责控制整个系统的运行。
它接收输入信号，根据程序的逻辑进行处理，并输出控制信号。
2. 存储器：用于存储PLC的程序、数据和系统参数等信息。
存储器包括RAM （随机存储器）和ROM（只读存储器）两部分。
RAM用于存储程序和数据，ROM用于存储固化的系统程序。
3. 输入模块：用于接收外部信号，并将其转换为PLC可识别的信号。
输入模块可以接收各种类型的信号，如开关信号、传感器信号等。
4. 输出模块：用于控制外部设备，将PLC的输出信号转换为可用于驱动外部设备的信号。
输出模块可以控制各种类型的设备，如电机、执行器等。
5. 通信模块：用于PLC与其他设备或系统之间的通信。
通信模块可以实现PLC与计算机、上位机、其他PLC等设备之间的数据交换和通信。
二、PLC的工作原理PLC的工作原理可以分为三个主要步骤：输入采集、逻辑处理和输出控制。
1. 输入采集：PLC的输入模块接收外部信号，并将其转换为PLC可识别的信号。
输入信号可以是开关信号、传感器信号等。
输入模块将采集到的信号传输给CPU进行处理。
2. 逻辑处理：CPU根据预先编写的程序进行逻辑处理。
程序包括了各种逻辑判断、计算和控制命令等。
CPU根据程序的逻辑对输入信号进行处理，并根据需要进行计算和判断。
3. 输出控制：CPU根据逻辑处理的结果，通过输出模块控制外部设备。
输出模块将CPU输出的信号转换为可用于驱动外部设备的信号，如控制电机的启停、控制执行器的开关等。
PLC的工作原理基于程序控制的思想，通过编写程序实现对工业过程的控制和自动化。
程序可以根据需要进行修改和调整，从而实现不同的控制功能。
PLC组成及工作原理
PLC组成及工作原理PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的控制设备，它能够根据预先编写的程序控制各种工业设备的运行。
本文将详细介绍PLC的组成和工作原理。
一、PLC的组成1. 中央处理器（CPU）：是PLC的核心部件，负责执行用户编写的控制程序，并处理输入输出信号。
2. 输入模块：用于接收外部传感器等设备发送的信号，将信号转换为数字信号供CPU处理。
3. 输出模块：用于将CPU处理后的信号转换为控制信号，控制执行器等设备的运行。
4. 存储器：用于存储用户编写的控制程序、数据和运行状态等信息。
5. 通信模块：用于与其他设备进行通信，如上位机、其他PLC等。
6. 电源模块：为PLC提供稳定的电源供电。
二、PLC的工作原理PLC的工作原理可以简单概括为输入、处理和输出三个步骤。
1. 输入阶段：外部传感器等设备将信号输入到PLC的输入模块中，输入模块将摹拟信号转换为数字信号，并传送给CPU。
CPU根据输入信号的状态来判断设备的工作状态。
2. 处理阶段：CPU根据预先编写的控制程序进行逻辑运算、数据处理和决策。
控制程序通常由梯形图、指令列表或者其他高级语言编写。
CPU根据输入信号的状态和控制程序的逻辑关系来判断输出信号的状态。
3. 输出阶段：CPU将处理后的信号传送给输出模块，输出模块将数字信号转换为相应的控制信号，控制执行器等设备的运行。
输出信号的状态可以控制设备的开关、速度、方向等。
PLC的工作原理基于离散逻辑控制，它能够根据输入信号的状态进行逻辑运算和决策，并根据控制程序的要求控制输出信号的状态。
PLC具有高可靠性、可编程性强、适应性广等优点，广泛应用于工业自动化领域。
三、应用实例以一台自动化流水线为例，说明PLC的应用实例。
1. 输入信号：流水线上有多个传感器，用于检测产品的位置、长度、颜色等信息。
这些传感器将信号输入到PLC的输入模块中。
2. 控制程序：根据产品的位置、长度、颜色等信息，编写控制程序。
PLC组成及工作原理
PLC组成及工作原理一、PLC的组成PLC（可编程逻辑控制器）是一种专门用于工业自动化控制系统的电子设备。
它由以下几个主要组成部分构成：1. CPU（中央处理器）：负责执行程序和控制逻辑，是PLC的核心部件。
2. 存储器：包括存储程序和数据的ROM（只读存储器）和RAM（随机存储器）。
3. 输入模块：用于接收外部信号，如开关、传感器等，并将其转换为数字信号供CPU处理。
4. 输出模块：用于将CPU处理后的数字信号转换为控制信号，控制执行机构如继电器、电机等。
5. 通信模块：用于与其他设备进行通信，如上位机、HMI（人机界面）等。
6. 电源模块：为PLC提供稳定的电源供电。
二、PLC的工作原理PLC的工作原理可以简单描述为以下几个步骤：1. 扫描输入：PLC首先扫描所有的输入模块，读取外部信号的状态，并将其转换为数字信号。
2. 执行程序：CPU根据预先编写的程序，对输入信号进行逻辑处理，包括判断、计算等。
3. 更新输出：CPU根据程序的执行结果，更新输出模块的状态，将数字信号转换为控制信号。
4. 控制执行机构：输出模块将控制信号传递给执行机构，如继电器、电机等，控制其工作状态。
5. 循环扫描：PLC会不断地进行上述步骤，以保持对系统的持续控制。
三、PLC的优势和应用领域PLC相比传统的继电器控制系统具有以下几个优势：1. 灵活性：PLC的程序可以根据需要进行修改和调整，实现灵活的控制策略。
2. 可编程性：PLC可以通过编写程序实现各种复杂的控制逻辑，提高系统的自动化程度。
3. 高可靠性：PLC采用数字信号处理，减少了由于电磁干扰、接触不良等引起的故障。
4. 易于维护：PLC的程序可以备份和恢复，故障排除和维护更加方便。
PLC广泛应用于各个领域的自动化控制系统中，包括但不限于以下几个领域：1. 工业生产线：PLC可用于控制机械设备、输送线、装配线等，实现生产过程的自动化控制。
2. 电力系统：PLC可用于电力设备的监控与控制，如变电站、发电厂等。
PLC组成及工作原理
PLC组成及工作原理PLC（Programmable Logic Controller），即可编程逻辑控制器，是一种常用于工业自动化控制系统中的数字计算机。
它由多个部件组成，包括中央处理器（CPU）、输入输出模块（I/O模块）、存储器、通信模块等。
本文将详细介绍PLC的组成和工作原理。
一、PLC的组成1. 中央处理器（CPU）：是PLC的核心部件，负责执行程序和控制逻辑。
它包含一个或多个微处理器，用于解析和执行用户编写的程序。
2. 输入输出模块（I/O模块）：用于与外部设备进行数据交换。
输入模块接收外部传感器或开关的信号，并将其转换为数字信号输入给CPU；输出模块接收CPU的指令，并将数字信号转换为控制信号输出给执行器或其他设备。
3. 存储器：用于存储用户编写的程序、数据和中间结果。
存储器可以分为RAM（随机存取存储器）和ROM（只读存储器）。
RAM用于存储程序和数据，而ROM用于存储固化的程序和系统参数。
4. 通信模块：用于与其他设备或系统进行通信。
PLC可以通过串行通信、以太网等方式与上位机、其他PLC或远程监控系统进行数据交换和远程控制。
5. 电源模块：提供PLC所需的电源供应，通常包括交流电源和直流电源。
二、PLC的工作原理PLC的工作原理可以分为输入处理、程序执行和输出处理三个步骤。
1. 输入处理：PLC通过输入模块接收外部传感器或开关的信号。
输入模块将这些信号转换为数字信号，并将其传递给CPU。
CPU根据输入信号的状态，判断当前系统的工作状态，并根据预设的逻辑控制规则，确定下一步的操作。
2. 程序执行：CPU根据用户编写的程序，执行逻辑控制。
程序可以使用类似于传统编程语言的指令，如逻辑运算、计算、比较、跳转等。
CPU按照程序的顺序逐条执行指令，实现对系统的控制和监控。
3. 输出处理：CPU根据程序的执行结果，生成相应的控制信号，并将其发送给输出模块。
输出模块接收CPU的指令，将数字信号转换为控制信号，并输出给执行器或其他设备。
PLC组成及工作原理
PLC组成及工作原理PLC（可编程逻辑控制器）是一种用于自动化控制系统的电子设备，广泛应用于工业生产过程中。
本文将详细介绍PLC的组成和工作原理。
一、PLC的组成PLC由以下几个主要部分组成：1. 中央处理器（CPU）：CPU是PLC的核心部件，负责处理输入信号、执行程序逻辑和输出控制信号。
它类似于计算机的大脑，控制整个PLC的运行。
2. 输入/输出模块（I/O模块）：I/O模块负责与外部设备进行数据交换。
它可以接收外部输入信号（如传感器信号）并将其转换为数字信号，同时还可以将PLC输出的数字信号转换为外部设备可以识别的信号。
3. 存储器：PLC的存储器用于存储程序、数据和中间结果。
它包括可编程存储器（用于存储用户编写的程序）、数据存储器（用于存储输入/输出数据）和工作存储器（用于存储中间结果）等。
4. 通信接口：PLC的通信接口用于与其他设备进行通信，例如人机界面（HMI）、计算机等。
通过通信接口，PLC可以接收外部指令或发送控制信号。
5. 电源模块：电源模块为PLC提供稳定的电源供应，确保其正常运行。
二、PLC的工作原理PLC的工作原理可以简单概括为输入-处理-输出的过程。
1. 输入阶段：PLC通过输入模块接收外部设备的输入信号。
这些输入信号可以是来自传感器、按钮、开关等的信号。
输入模块将这些信号转换为数字信号，传递给CPU进行处理。
2. 处理阶段：CPU根据预先编写的程序逻辑对输入信号进行处理。
程序逻辑由用户编写，根据实际需求制定。
CPU会根据程序逻辑进行逻辑运算、数据处理等操作，生成相应的控制信号。
3. 输出阶段：CPU将处理后的控制信号发送给输出模块。
输出模块将数字信号转换为相应的控制信号，通过继电器、电磁阀等输出设备控制工业生产过程中的执行机构，如电机、气缸等。
4. 循环运行：PLC以循环的方式不断进行输入、处理和输出的过程，实现对工业生产过程的自动化控制。
CPU会根据预定的扫描周期不断重复这个过程，确保实时性和稳定性。
plc的基本组成和工作原理
plc的基本组成和工作原理plc的基本组成可分为两大部分：硬件系统和软件系统。
硬件系统是指组成PLC的全部物理电子电路，其中主要有：中心处理器(CPU)、存储器、输入/输出(Input/Output)接口、通信接口、编程器和电源等部分，此外还有扩展设备和EPROM的读写板和打印机等选配的设备。
为了维护、修理的便利，很多PLC采纳模块结构。
由中心处理器、存储器组成主控模块，输入单元组成输入模块，输出单元组成输出模块，三者通过专用总线构成主机，并由电源模块集中对其供应电能。
编程器可采纳袖珍式编程器，也可采纳安装有特地plc编程软件的通用计算机，通过编程口对PLC进行编程。
软件系统是指管理、掌握、使用PLC，确保PLC正常工作的一整套程序。
这些程序有的来自PLC生产厂家，也有的来自用户。
一般称前者为系统程序，后者为用户程序。
系统程序是指掌握和完成PLC各种功能的程序，侧重于管理PLC的各种资源、掌握和协调各硬件的正常动作及关系，以便充分发挥整个可编程掌握器的使用效率，便利广阔用户的直接使用。
用户程序是指使用者依据生产工艺要求编写的掌握程序，它侧重于应用，以及输入、输出之间的规律掌握关系。
PLC等效电路中的继电器并不是实际的物理继电器，它实质上是存储器单元的一个“位”寄存器。
“位”寄存器的状态为“1”时，相当于继电器接通；“位”寄存器的状态为“0”时，则相当于继电器断开。
因此，称这些继电器为“软继电器”。
PLC是采纳“挨次扫描，不断循环”的方式进行工作的，即在PLC运行时，CPU依据用户按掌握要求事先编制好并保存于用户程序存储器中的程序，按指令步序号（或地址号）作周期性循环扫描，如无跳转指令，则从第一条指令开头逐条挨次执行用户程序，直至程序结束，然后重新返回第一条指令，开头下一轮新的扫描。
在每次扫描过程中，还要完成对输入信号的采样和对输出状态的刷新等工作。
PLC的一个扫描周期必需经过输入采样、程序执行和输出刷新三个阶段及其他一些帮助阶段，其中的输入采样和输出刷新在有的场合也称为I/O刷新。
PLC组成及工作原理
PLC组成及工作原理PLC（可编程逻辑控制器）是一种用于工业自动化控制系统的设备，它可以根据预先编写的程序来控制和监视各种生产过程。
本文将详细介绍PLC的组成和工作原理。
一、PLC的组成PLC主要由以下几个组成部分构成：1. 中央处理器（CPU）：CPU是PLC的核心部件，负责执行控制程序、处理输入输出信号和进行数据处理。
它通常由一个或多个微处理器组成，具有高速运算和存储能力。
2. 输入模块：输入模块用于接收外部信号，将其转换为数字信号并发送给CPU 进行处理。
常见的输入信号包括开关、传感器、按钮等。
3. 输出模块：输出模块负责将CPU处理后的信号转换为控制信号，通过继电器或电子开关等形式输出给执行器，如电机、气缸等。
它们将控制信号转换为相应的动作，实现对设备的控制。
4. 存储器：PLC中的存储器分为程序存储器和数据存储器两部分。
程序存储器用于存储用户编写的控制程序，而数据存储器用于存储程序执行过程中产生的数据。
5. 通信接口：PLC通常需要与上位机或其他设备进行通信，以实现数据传输和监控。
通信接口可以是串口、以太网口等。
6. 电源模块：电源模块为PLC提供稳定的电源，保证其正常运行。
二、PLC的工作原理PLC的工作原理可以分为以下几个步骤：1. 输入信号采集：输入模块接收外部信号，将其转换为数字信号，并发送给CPU进行处理。
采集到的信号可以是开关状态、传感器检测到的物理量等。
2. 程序执行：CPU根据预先编写的控制程序进行逻辑运算和数据处理。
控制程序通常采用类似于 ladder diagram（梯形图）的图形化编程语言，通过逻辑运算、计算和判断等操作，实现对输入信号的处理和控制逻辑的执行。
3. 输出信号控制：CPU根据程序执行的结果，将处理后的信号转换为控制信号，并发送给输出模块。
输出模块接收到控制信号后，将其转换为相应的动作信号，通过继电器或电子开关等形式输出给执行器，实现对设备的控制。
4. 数据存储和通信：PLC中的数据存储器用于存储程序执行过程中产生的数据，如计数值、计时器值等。
PLC的构成及工作原理
PLC的构成及工作原理PLC，即可编程逻辑控制器（Programmable Logic Controller），是一种数字化电子设备，用于控制自动化工程中的各种电气设备。
它由中央处理器（CPU）、输入/输出（I/O）模块、存储器和通信模块等组成。
下面将详细介绍PLC的构成和工作原理。
一、PLC的构成1.中央处理器（CPU）：是PLC的核心组件，负责处理和执行控制系统的程序。
它包括控制算法、数据处理和通信功能。
CPU执行程序的速度和性能决定了PLC的运行效率和响应速度。
2.输入/输出（I/O）模块：用于连接输入和输出信号，将外部信号转换成PLC可以读取和处理的电子信号。
输入模块将各种传感器、开关和按钮等的信号转换成数字信号，输出模块将数字信号转换成电气或电子信号，控制执行器（如电磁阀、电机等）的运行。
3.存储器：PLC中的存储器分为程序存储器和数据存储器两种。
-程序存储器：存储用户程序，包括输入/输出配置、逻辑控制程序等。
常见的PLC编程语言有梯形图（Ladder Diagram）、功能块图（Function Block Diagram）、指令表（Instruction List）等。
-数据存储器：存储PLC运行过程中需要使用的数据，如输出信号状态、计数器值、定时器值等。
数据存储器可以在程序中进行读写操作。
4.通信模块：用于与其他设备或者工控系统进行通信，实现数据交换和集中控制。
通信模块通常具备串行通信接口（如RS232、RS485等）和以太网接口。
二、PLC的工作原理PLC的工作原理可以分为四个主要步骤：输入信号检测、逻辑处理、输出信号产生和通信。
1.输入信号检测：PLC通过输入模块接收外部信号，并将其转换成数字信号。
输入模块对输入信号进行零点检测和滤波处理，确保可靠性和稳定性。
2.逻辑处理：PLC中的中央处理器（CPU）根据编程程序中的逻辑规则和算法，对输入信号进行逻辑处理和判断。
例如，通过梯形图编程语言可以实现与、或、非等逻辑运算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
11 目录 返回
上页 下页 退出
第4章 电工测量与工厂输配电和安全用电
6.2.1 PLC的软件与编程语言
3顺序功能图（Sequential Function Chart）。 简称SFC，它提供一种组织程序的图形方法，用于编制 流水生产线或顺序控制类程序。它包含动步、作和转换 三个要素。如图6-6，它体现了一种卓越的编程思想，
I/O单元是PLC与外部设备的连接桥梁。 １）输入单元
接受工业设备向ＰＬＣ提供的输入信号， 按信号类型分为数字量（如按钮、开关、继电器触点等）
和模拟量（过程检测变送器）输入。 输入单元对输入信号进行滤波、光电隔离、电平转换
等处理变为ＣＰＵ能接收与处理的信号。 开关量输入又分为三种类型：直流12～24V输入， 交流110V或220V输入，交直流12～24V输入。
也分为模拟量输出和开关量输出两种。 开关量输出通/断信号驱动执行元件，PLC有三种输出： （1）晶体管输出型 开关为晶体管，负载用直流电源。 （2）继电器输出型。输出开关器件为小型直流继电器，
负载可用交、直流。 （3）双向晶闸管输出型。输出开关器件为双向晶闸管。
负载可用交、直流。
6 目录 返回
上页 下页 退出
6.2.3 PLC的工作原理
1公共处理扫描阶段 包括PLC自检、执行外设命令和通信服务、
警戒时钟清零等。 2．输入采样扫描阶段 第一个集中批处理，PLC按顺序逐个采集所有输入端子 上的信号（不论是否接线），CPU顺序读取全部输入端， 并将所有采集的一批输入信号写入输入映像寄存器中。 3．执行用户程序扫描阶段 第二个集中批处理，CPU对用户程序按顺序进行扫描， 输入信号从输入映像寄存器中读取，其它信号从PLC的 元件映像寄存器中读取。在执行用户程序过程中，
21 目录 返回
上页 下页 退出
第4章 电工测量与工厂输配电和安全用电
6.2.4 PLC的分类与主要性能指标
2 PLC的主要技术指标 （1）用户存储器容量。 通常用K字（KW）、K字节（KB）或K位表示， （2）输入输出点数。 （3）扫描速度。指PLC扫描1KB用户程序所需时间， 4）编程指令的种类和功能。 PLC指令的种类和功能越多，用户编程就越方便简单。 （5）内部寄存器的配置和容量。 （6）PLC的扩展能力。
3）按功能上强弱分类，可分为以下三种： ①低档机：具有逻辑运算、计时、计数等功能，
可实现逻辑、顺序、计时计数等控制功能。 ②中档机：除低档机功能外，还有较强的模拟量
输入输出、算术运算、数据传送等功能， ③高档机：除中档机功能外，还有带符号运算、 矩阵运算等功能，还具有模拟量调节、联网通信 等功能，能进行智能控制、远程控制、大规模控制， 可构成分布式控制系统，实现工厂自动化管理。
第4章 电工测量与工厂输配电和安全用电
6.2.1 PLC的组成
如图6-3所示
7 目录 返回
上页 下页 退出
第4章 电工测量与工厂输配电和安全用电
6.2.2 PLC的软件与编程语言
6.2.2 PLC的软件与编程语言 PLC软件程序分为系统程序和用户程序两大类。系统程 序在用户使用PLC之前就已经装入机内，并永久保存。 用户程序是提供给用户进行二次编程使用的。是用户 为达到某种控制目的，采用PLC厂家提供的编程语言 编写的程序，是一定控制功能的表述。同一台PLC用
22 目录 返回
上页 下页 退出
4 目录 返回
上页 下页 退出
第4章 电工测量与工厂输配电和安全用电
6.2.1 PLC的组成
5 目录 返回
上页 下页 退出
第4章 电工测量与工厂输配电和安全用电
6.2.1 PLC的组成
2）．输出单元 输出单元将ＣＰＵ处理的弱电信号通过光电隔离、 功率放大等转换成外部设备所需的强电信号，以驱动 执行元件，如接触器、电磁阀、调速装置、信号灯等。
处理单元（CPU）、存储单元、输入/输出单元等构成。
1 ， 中央处理单元
中央处理单元（CPU）是PLC的核心。功能是接收并
存、取用户程序和数据。
常用的CPU主要采用通用微处理器、单片机
（单片微处理器）和双极型位片式微处理器三种。
2，存储器
（1）系统程序存储区。用于存放系统程序。
（2）系统RAM存储区。包括I/O映像区以及
上页 下页 退出
第4章 电工测量与工厂输配电和安全用电
6.2.4 PLC的分类与主要性能指标
6.2.4 PLC的分类与主要性能指标
1．PLC的分类
1）按照硬件的结构形式分：
①整体式PLC：小型的PLC通常使用这种结构，
适用于简单的控制场合。
②模块式PLC：积木式结构，PLC组装灵活、
装配方便、便于扩展。适用于比较复杂的控制场合。
③叠装式PLC：配置灵活。
2）按容量（输入输出点数）分类：
①小型PLC：I/O点数一般在256点以下；
②中型PLC：I/O点数在256~1024点之间；
③大型PLC：I/O点数在1024点以上。
20 Байду номын сангаас录 返回
上页 下页 退出
第4章 电工测量与工厂输配电和安全用电
6.2.4 PLC的分类与主要性能指标
逻辑线圈、数据寄存器、计数器、定时器等存储区。
2 目录 返回
上页 下页
退出
第4章 电工测量与工厂输配电和安全用电
6.2.1 PLC的组成
3 目录 返回
上页 下页 退出
第4章 电工测量与工厂输配电和安全用电
6.2.1 PLC的组成
（3）用户程序存储区。存放用户自行编制的用户程序。 3， 输入/输出（I/O）单元
在程序的编制中有重要意义。
12 目录 返回
上页 下页 退出
第4章 电工测量与工厂输配电和安全用电
6.2.2 PLC的软件与编程语言
4功能块图（Function blockdiagram） 是一种类似于数字逻辑电路的编程语言， 图6-7所示的就是用此语言编制的一段PLC程序。
5结构文本（Structu red text）
15 目录 返回
上页 下页 退出
第4章 电工测量与工厂输配电和安全用电
6.2.3 PLC的工作原理
16 目录 返回
上页 下页 退出
第4章 电工测量与工厂输配电和安全用电
6.2.3 PLC的工作原理
每次运算的结果都会立即写入元件映像寄存器， 元件状态立即可被将扫描到的指令所利用。
对输出继电器的扫描，写入输出映像寄存器中， 待输出刷新阶段集中进行批处理。 4．输出刷新扫描阶段
1梯形图（Ladder Diagram）
2指令表（Instraction List）。
功能与梯形图相同，但用助记符来表示指令功能，并按
程序结构逐句编写。二者有严格的一一对应关系。
图6-4（c）是三菱公司（b）梯形图程序的指令表。
10 目录 返回
上页 下页 退出
第4章 电工测量与工厂输配电和安全用电
有两个很大的优点，其一是能实现复杂的数学运算，
其二程序非常简洁和紧凑，用结构文本编制极其复杂
的数学运算程序非常方便。常用于大中型PLC实现
程序的自动编译。
13 目录 返回
上页 下页 退出
第4章 电工测量与工厂输配电和安全用电
6.2.3 PLC的工作原理
6.2.3 PLC的工作原理 PLC在运行状态，PLC通过用户程序来实现控制功能。 其工作过程有两个显著特点：一个是对运行全过程实施 周期性顺序扫描；周期性顺序扫描指用户程序不是只
§6.2 PLC的组成及工作原理
6.2.1 6.2.2 6.2.3 6.2.4
PLC的组成 PLC的软件与编程语言 PLC的工作原理 PLC的分类与主要性能指标
第4章 电工测量与工厂输配电和安全用电
6.2.1 PLC的组成
6.2.1 PLC的组成
如图6-1所示， PLC硬件配置与微机类似，主要由中央
于不同的控制目的时可以编制不同的用户程序。 用户程序存入PLC后，如需改变，还可以多次改写。
PLC是通过程序对系统进行控制的，各种厂家、 各种机型的PLC都用自己的编程语言来编制程序。
IEC规范PLC编程语言为以下五种形式：
9 目录 返回
上页 下页 退出
第4章 电工测量与工厂输配电和安全用电
6.2.1 PLC的软件与编程语言
第三个集中批处理，在输出刷新阶段，CPU将输出映 像寄存器的“0”/“1”状态传送到输出锁存器中。
输出锁存器经输出端子驱动各输出所带的负载。 输出刷新阶段后，CPU进入下个扫描周期。如图6-9。
18 目录 返回
上页 下页 退出
第4章 电工测量与工厂输配电和安全用电
6.2.3 PLC的工作原理
19 目录 返回
执行一次，而是反复不断地重复执行，直到停机或 STOP状态。
一个是对过程中输入采样、执行用户程序、 输出刷新实施集中批处理。
当PLC启动后，先进行初始化操作，初始化后， PLC进入周期扫描过程。由图6-8可见，PLC的
工作过程可以分为4个扫描阶段：
14 目录 返回
上页 下页 退出
第4章 电工测量与工厂输配电和安全用电
