井下防爆电气设备隔爆与失爆
井下电气设备的防爆知识
一、矿用隔爆型电气设备的防爆1、矿用隔爆电气设备的失爆矿用电气设备的隔爆外壳失去了耐爆性或隔爆性就叫失爆。
一台已经失爆的防爆电气设备，如果其内部发生爆炸，必然因外壳炸坏而直接引起壳外的爆炸性气体爆炸，或者是从各部缝隙中喷出的高温气体或火焰引起的爆炸气体爆炸，这是十分危险的。
因此《煤矿安全规程》规定必须使用防爆型电气设备的场所，已经失爆的任何防爆型电气设备，绝对禁止使用。
2、煤矿井下常见的失爆现象有：（1）由于隔爆接合面严重锈蚀，有较大的机械伤痕凹坑，连接螺钉没有压紧而使它们的间隙超过规定值，因此失爆。
（2）因矸石冒落砸伤、支架变形挤压、搬运过程中严重碰撞等而使外壳严重变形，因隔爆外壳上的盖板、连接嘴、接线盒的连接螺钉折断，螺扣损坏，连接螺钉不齐全，使其机械强度达不到规定的要求而失爆。
（3）在隔爆外壳内不经批准随便增加元件或部件，使电气间隙和爬电距离小于规定值，造成经外壳相间弧光接地短路，使外壳烧穿而失爆。
（4）连接电缆没有使用合格的密封圈或未用密封圈，电缆橡胶护套伸入内腔壁长度不够规定值，以及不用的电缆接线孔没有使用合格的封堵挡板而失爆。
（5）接线柱、绝缘座管烧毁，使两个空腔连通，内部爆炸时产生过高压力而使外壳失爆。
（6）隔爆外壳因焊缝开焊、有裂纹而失爆。
3、矿用隔爆型电气设备的失爆原因造成隔爆外壳失爆的原因是复杂多样的，常见的主要原因有：（1）隔爆电气设备运行到一定程度或由于维护和定期检修不妥，防护层脱落，往往使隔爆面上出现砂泥灰尘等杂物，某些用螺钉紧固的平面对口接合面上也会出现凹坑，有可能使隔爆面间隙增大。
（2）井下电气设备由于移动或搬运不当而发生磕碰，使个壳变形或产生严重的机械伤痕；或在使用中也很可能发生碰击现象，严重时可能增加接合面间隙。
（3）装配时产生严重的机械伤痕。
这是由于装配前隔爆面上铁屑，焊釉等杂质没清除干净而划伤隔爆面，在转盖式结构的结合面上特别容易发生这种现象。
（4）隔爆面上产生锈蚀而失爆。
井下防爆电气设备及小型电器防爆标准

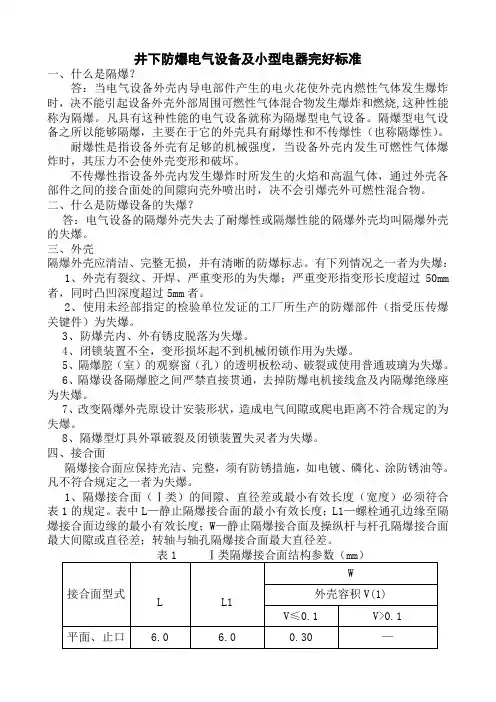

井下防爆电气设备及小型电器完好标准一、什么是隔爆？答：当电气设备外壳内导电部件产生的电火花使外壳内燃性气体发生爆炸时，决不能引起设备外壳外部周围可燃性气体混合物发生爆炸和燃烧,这种性能称为隔爆。
凡具有这种性能的电气设备就称为隔爆型电气设备。
隔爆型电气设备之所以能够隔爆，主要在于它的外壳具有耐爆性和不传爆性（也称隔爆性）。
耐爆性是指设备外壳有足够的机械强度，当设备外壳内发生可燃性气体爆炸时，其压力不会使外壳变形和破坏。
不传爆性指设备外壳内发生爆炸时所发生的火焰和高温气体，通过外壳各部件之间的接合面处的间隙向壳外喷出时，决不会引爆壳外可燃性混合物。
二、什么是防爆设备的失爆？答：电气设备的隔爆外壳失去了耐爆性或隔爆性能的隔爆外壳均叫隔爆外壳的失爆。
三、外壳隔爆外壳应清洁、完整无损，并有清晰的防爆标志。
有下列情况之一者为失爆：1、外壳有裂纹、开焊、严重变形的为失爆；严重变形指变形长度超过50mm 者，同时凸凹深度超过5mm者。
2、使用未经部指定的检验单位发证的工厂所生产的防爆部件（指受压传爆关键件）为失爆。
3、防爆壳内、外有锈皮脱落为失爆。
4、闭锁装置不全，变形损坏起不到机械闭锁作用为失爆。
5、隔爆腔（室）的观察窗（孔）的透明板松动、破裂或使用普通玻璃为失爆。
6、隔爆设备隔爆腔之间严禁直接贯通，去掉防爆电机接线盒及内隔爆绝缘座为失爆。
7、改变隔爆外壳原设计安装形状，造成电气间隙或爬电距离不符合规定的为失爆。
8、隔爆型灯具外罩破裂及闭锁装置失灵者为失爆。
四、接合面隔爆接合面应保持光洁、完整，须有防锈措施，如电镀、磷化、涂防锈油等。
凡不符合规定之一者为失爆。
1、隔爆接合面（Ⅰ类）的间隙、直径差或最小有效长度（宽度）必须符合表1的规定。
表中L—静止隔爆接合面的最小有效长度；L1—螺栓通孔边缘至隔爆接合面边缘的最小有效长度；W—静止隔爆接合面及操纵杆与杆孔隔爆接合面最大间隙或直径差；转轴与轴孔隔爆接合面最大直径差。
煤矿井下电气设备常见的失爆现象

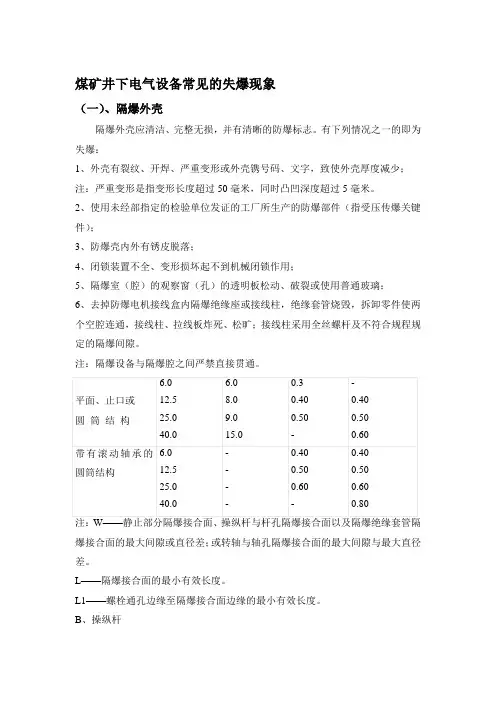

煤矿井下电气设备常见的失爆现象（一）、隔爆外壳隔爆外壳应清洁、完整无损，并有清晰的防爆标志。
有下列情况之一的即为失爆：1、外壳有裂纹、开焊、严重变形或外壳镌号码、文字，致使外壳厚度减少；注：严重变形是指变形长度超过50毫米，同时凸凹深度超过5毫米。
2、使用未经部指定的检验单位发证的工厂所生产的防爆部件（指受压传爆关键件）；3、防爆壳内外有锈皮脱落；4、闭锁装置不全、变形损坏起不到机械闭锁作用；5、隔爆室（腔）的观察窗（孔）的透明板松动、破裂或使用普通玻璃；6、去掉防爆电机接线盒内隔爆绝缘座或接线柱，绝缘套管烧毁，拆卸零件使两个空腔连通，接线柱、拉线板炸死、松旷；接线柱采用全丝螺杆及不符合规程规定的隔爆间隙。
注：隔爆设备与隔爆腔之间严禁直接贯通。
爆接合面的最大间隙或直径差；或转轴与轴孔隔爆接合面的最大间隙与最大直径差。
L——隔爆接合面的最小有效长度。
L1——螺栓通孔边缘至隔爆接合面边缘的最小有效长度。
B、操纵杆操纵杆直径d与隔爆接合面长度L之间要符合下表面现2的规定。
表（2）隔爆接合面的粗糙不得高于6.3（不低于＞5）操纵杆的粗糙度不得高于3.2（不低于＞6）（二）防爆电动机A、电动机轴与轴孔的隔爆接合面在正常工作状态下不应产生摩擦。
采用圆筒隔爆接合面时轴与轴孔配合的最小单边间隙K不小于0.075毫米；K：最小单边间隙M：最大单边间隙Φd—Φd：径向直径差B、滚动轴承结构，轴与轴孔的最大单边间隙m（见图70）不大于表1规定的W 值的三分之二。
（3）螺纹隔爆结构A、螺纹精度不低于3级，螺距不小于0.7毫米；B、螺纹的最小啮合扣数、最小拧入深度须符合表3的规定。
隔爆面上如发现以下缺陷，不算失爆，也可不加修补，即可使用：（1）对局部出现的直径不大于1毫米、深度不大于2毫米的砂眼，在40、25、15毫米的隔爆面上，每平方厘米不得超过5个，10毫米的隔爆面不超过2个。
（2）偶然产生的机械伤痕，其宽度与深度不大于0.5毫米，其长度应保证剩余无伤隔爆面有效长效长度不小于规定长度的三分之二，但伤痕两侧高于无伤表面的凸起部分必须磨平。
？煤矿井下电气设备防爆管理制度

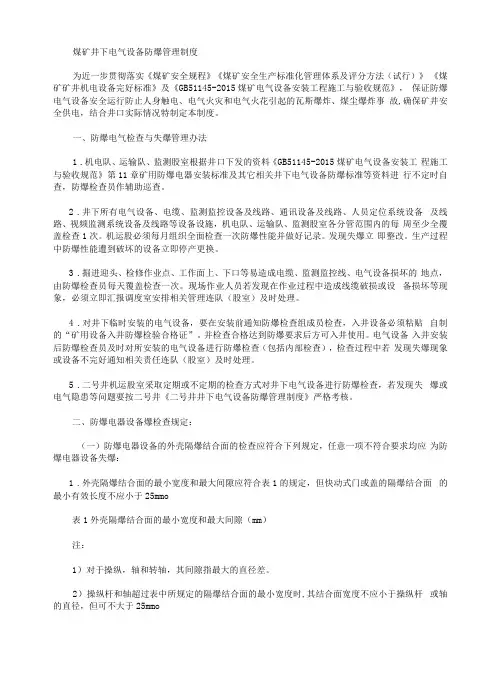

煤矿井下电气设备防爆管理制度为近一步贯彻落实《煤矿安全规程》《煤矿安全生产标准化管理体系及评分方法（试行）》《煤矿矿井机电设备完好标准》及《GB51145-2015煤矿电气设备安装工程施工与验收规范》，保证防爆电气设备安全运行防止人身触电、电气火灾和电气火花引起的瓦斯爆炸、煤尘爆炸事故,确保矿井安全供电，结合井口实际情况特制定本制度。
一、防爆电气检查与失爆管理办法1.机电队、运输队、监测股室根据井口下发的资料《GB51145-2015煤矿电气设备安装工程施工与验收规范》第11章矿用防爆电器安装标准及其它相关井下电气设备防爆标准等资料进行不定时自查，防爆检查员作辅助巡查。
2.井下所有电气设备、电缆、监测监控设备及线路、通讯设备及线路、人员定位系统设备及线路、视频监测系统设备及线路等设备设施，机电队、运输队、监测股室各分管范围内的每周至少全覆盖检查1次。
机运股必须每月组织全面检查一次防爆性能并做好记录。
发现失爆立即整改。
生产过程中防爆性能遭到破坏的设备立即停产更换。
3.掘进迎头、检修作业点、工作面上、下口等易造成电缆、监测监控线、电气设备损坏的地点，由防爆检查员每天覆盖检查一次。
现场作业人员若发现在作业过程中造成线缆破损或设备损坏等现象，必须立即汇报调度室安排相关管理连队（股室）及时处理。
4.对井下临时安装的电气设备，要在安装前通知防爆检查组成员检查，入井设备必须粘贴自制的“矿用设备入井防爆检验合格证”。
并检查合格达到防爆要求后方可入井使用。
电气设备入井安装后防爆检查员及时对所安装的电气设备进行防爆检查（包括内部检查），检查过程中若发现失爆现象或设备不完好通知相关责任连队（股室）及时处理。
5.二号井机运股室采取定期或不定期的检查方式对井下电气设备进行防爆检查，若发现失爆或电气隐患等问题要按二号井《二号井井下电气设备防爆管理制度》严格考核。
二、防爆电器设备爆检查规定：（一）防爆电器设备的外壳隔爆结合面的检查应符合下列规定，任意一项不符合要求均应为防爆电器设备失爆：1.外壳隔爆结合面的最小宽度和最大间隙应符合表1的规定，但快动式门或盖的隔爆结合面的最小有效长度不应小于25mmo表1外壳隔爆结合面的最小宽度和最大间隙（mm）注：1）对于操纵，轴和转轴，其间隙指最大的直径差。
井下防爆电器检查标准(失爆)
井下防爆电器检查标准(失爆)失爆：就是使用中的电气设备（五小电器、缆线）失去耐爆性能和不传爆性能一、设备外壳：凡属于下列情况之一者，判定为失爆。
（一）、外壳有裂纹、开焊、严重变形。
严重变形是指长度超过50 mm，同时凹、凸深度超过5 mm者。
（二）、隔爆外壳有锈皮脱落、联锁装置不全、变形，起不到机械连锁作用的，防爆面锈蚀的。
（三）、隔爆观察窗的透明件松动、破裂或机械强度不符合规定的。
（四）、设备隔爆腔之间的隔爆结构被破坏，如隔爆型电动机内的隔爆绝缘座被去掉等情况。
（五）、改变隔爆外壳原设计安装尺寸，导致电气间隙或爬电距离不符合规定者。
（六）、用螺栓固定的隔爆面缺弹簧垫、螺栓或螺母；弹簧垫圈未压平或螺栓松动；螺栓或螺孔滑扣。
（七）、隔爆接合面的表面粗糙度不大于 6.3(Ra 值)；操作杆的表面粗糙度不大于3.2(Ra 值)。
（八）、隔爆面锈迹用棉纱擦后，留有锈蚀斑痕者为锈蚀，属于失爆。
（九）、结合面上的针孔，在一平方厘米的范围内不超过5个，且其直径不超过0.5mm，深度不超过1 mm的隔爆面不为失爆。
（十）、对于机械伤痕深度、宽度均不超0.5mm ,其伤痕投影长度不超过相对容积结合面宽度50％，个别伤痕深度不超过1 mm，其伤痕距结合面最短无伤距离相加不大于相应容积规定的结合面宽度不算失爆，但其中有一项超过均为失爆。
（十一）、隔爆面上不允许有油漆和机械性杂物，否则为失爆（如无意造成的油漆痕迹不超过隔爆面宽度的1/8不在此限）。
（十二）、隔爆面应涂以适量的中性凡士林等合格的防锈油（如医用凡士林油）或磷化（磷化后也涂凡士林油），如无防锈油或磷化面脱落均为失爆。
涂油应在防爆上形成一层薄膜为宜，涂油过多为不完好。
（如磷化面脱落小于隔爆面径向长度1/3并涂有防锈油可不算失爆，但为不完好）。
（十三）、隔爆接合面紧固螺栓的螺母要上满扣，不满扣为失爆。
紧固螺钉深入孔长度应不小于螺纹直径的尺寸（铸铁、铜、铝件等应不小于螺纹直径的1.5倍），如螺孔深度不够螺纹直径尺寸要求的，则螺钉必须拧满扣，否则为失爆。
常见失爆现象、原因
常见的失爆现象、原因、预防措施一、失爆的现象及检查方法失爆是指电气设备的隔爆外壳失去了耐爆性或隔爆性。
井下隔爆型电气设备常见的失爆现象有以下几种：1、用螺栓固定的隔爆接合面的失爆现象⑴缺螺栓、弹簧垫圈或螺母，螺栓或螺孔滑扣，螺栓折断在螺孔中，未上满扣。
⑵弹簧垫圈未压平或螺栓松动，弹簧垫圈断裂或无弹性。
2、电缆引出入装置的失爆现象⑴密封圈老化、失去弹性、变质、变形，有效尺寸配合间隙达不到要求，起不到密封作用。
⑵密封圈外径与进线装置内径差值不符合规定。
⑶密封圈内径与引入电缆外径差大于1mm以上。
⑷密封圈的单孔内穿进多根电缆。
⑸密封圈割开套在电缆上。
⑹密封圈刀削后凹凸不整齐圆滑，锯齿直径差大于2mm以上。
⑺密封圈没有完全套在电缆护套上。
⑻线嘴压紧没有余量，线嘴与密封圈之间没有加装金属垫圈。
⑼进线嘴压紧后没有余量或进线嘴内缘压不紧密封圈，或密封圈端面与器壁接触不严，或密封圈能活动。
⑽引入引出电缆压线板未压紧电缆，用单手扳动喇叭嘴上下左右晃动时有明显晃动。
⑾在引入装置处能轻易来回抽动电缆。
⑿高压铠装电缆终端接线盒没有灌绝缘胶；绝缘胶没有灌到电缆三叉以上；绝缘胶有裂纹并能相对活动。
3、隔爆电气设备内外壳的失爆现象⑴使用未经国家法定的检验单位发证的生产的防爆部件。
⑵隔爆外壳有裂纹、开焊、严重变形长度超过50mm，同时凹坑深度超过5mm者。
⑶隔爆壳内外有锈皮脱落。
⑷闭锁装置不符合规定，闭锁装置不全，变形损坏起不到机械闭锁作用。
⑸电气闭锁不起作用。
⑹隔爆室（腔）的观察窗（孔）的透明板松动、破裂，使用普通玻璃或机械强度不符合规定。
⑺螺纹隔爆结构：螺距的最少啮合扣数、最小拧入深度不符合表4-3的规定时，拧紧程度一般用手正向用力再拧入半圈以上者。
⑻喇叭嘴外缺损影响防爆性能者。
⑼未接线的喇叭嘴没有分别用密封圈、挡板、金属圈依次装入、压紧，有一项未装上或未压紧者。
⑽挡板直径与进线装置内径之差大于2mm，挡板厚度小于公称尺寸2mm（厚度允差为±0.18mm），挡板材质低于钢垫板强度，挡板有缺陷或机械伤痕超过有关规定者。
井下电气失爆判别标准
1、隔爆外壳应清洁、完整无损、并有清晰的防爆标志、“MA”标志和防爆合格证。
2、隔爆外壳有裂纹、开焊或外壳严重变形的（严重变形指变形长度超过50mm，同时凹凸深度超过5mm 者）为失爆；3、防爆开关或母线盒的隔爆壳内外严重脱漆、有锈皮脱落且外壳有明显的锈蚀麻点的为失爆；4、机械闭锁装置不全、变形损坏，使设备起不到机械闭锁的作用的为失爆；5、防爆室（腔）的观察窗（孔）的透明玻璃板松动、破裂或使用普通玻璃者为失爆；6、两个隔爆腔之间贯通或去掉隔爆绝缘座者为失爆；7、隔爆结合面不得有锈蚀及油漆，应涂防锈油或磷化处理。
如有锈迹，用棉纱擦净后，留有呈青褐色氧化亚铁云状痕迹，用手摸无感觉者仍算合格。
8、用螺栓固定的隔爆结合面，其紧固程度应以压平弹簧垫圈不松动为合格。
出现下列情况之一者为失爆。
a.缺螺栓、弹簧垫圈者；b.弹簧垫圈未压平、螺栓松动者；c.螺栓或螺孔滑扣者（但换上同直径长螺栓加螺母紧固者除外）；d.弹簧垫圈的规格与螺栓不配套、弹簧垫圈断裂及失去弹性者（及时更换者除外）；e.结合面紧固用螺栓和螺母使用塑料或轻合金材料制造者；f.螺母紧固后，螺栓螺纹未露出1-3个螺距者；g.同一部位的螺母、螺栓规格一致。
平垫、弹簧垫圈的规格应与螺栓直径相符合。
否则为失爆；10、引入电缆须采用压盘式或压紧螺母式引入装置，必须具有防松与防止电缆拔脱的措施。
11、进线嘴连接紧固，密封良好，并应符合下列规定，否则为失爆：a.接线后紧固件的紧固程度以抽拉电缆不窜动为合格。
线嘴压紧应有余量(压紧后不得“亲嘴”)，线嘴与密封圈之间应加厚度不小于2mm的金属垫圈。
压盘式线嘴压紧电缆后的压扁量不超过电缆直径的10%。
b.密封圈内径与电缆外径差应小于1mm（自由状态下）；密封圈外径与进线嘴内径间隙应符合表2的规定；密封圈宽度应不小于电缆外径的0.7倍，但必须大于10mm。
厚度应不小于电缆外径的0.3倍，但必须大于4mm（70mm的橡套电缆例外）。
煤矿井下防爆电气设备失爆判定标准及常见失爆现象
煤矿井下防爆电⽓设备失爆判定标准及常见失爆现象问：我是煤矿⼯⼈，怎么加⼊组织？答：点击上⽅蓝⾊“煤矿安全规程”关注即可！防爆电⽓设备的运⾏、维护和修理必须符合防爆性能的各项技术要求，防爆性能受到破坏的电⽓设备必须⽴即处理或更换，严禁继续使⽤。
井下电⽓设备正常运⾏和故障状态下都有可能出现电⽕花、电弧、热表⾯和灼热颗粒等，它们都具有⼀定的能量，可能成为点燃矿井⽡斯、煤尘的点⽕源和热源。
因此煤矿井下使⽤的电⽓设备必须是防爆型的，以防⽌⽡斯、煤尘爆炸事故的发⽣。
如果电⽓设备失爆，设备内部发⽣爆炸的⽕焰会传到壳外，并且与井下可燃，可爆性混合⽓体直接接触，会引起矿井⽕灾及⽡斯或煤尘爆炸造成重⼤恶性事故。
煤矿井下使⽤的各种类型的隔爆电⽓（含防爆⼩型电器）都必须符合国家标准“GB3836—2000”，爆炸性环境⽤防爆电⽓设备的有关规定，凡是不符合以下规定的⼀律判为失爆：1．矿⽤电⽓设备的隔爆外壳失去了耐爆性或隔爆性。
2．防爆电⽓设备（含⼩型防爆电⽓）的外壳应⽆严重变形和锈蚀、裂纹、孔及砂眼等缺陷；凹凸超过了规定5毫⽶及有开焊的；外壳厚度低于原设计85%以下的；未取得防爆设备检查合格证的单位，对外壳进⾏切割、焊补者；使⽤未经防爆部门指定检验单位发证的⼯⼚所⽣产的防爆零部件者：（指易失爆关键件），外壳⼤修后⽆承修单位出产铭牌者，隔爆外壳内不经批准随便增加元件或部件，使外壳烧穿⽽失爆；3．防爆⾯：（1）防爆结合⾯的紧固螺栓：同⼀部位、同⼀规格且完整齐全。
使⽤的弹簧垫圈与螺栓相同规格，紧固程度以压平为合格，若发现质量不好、弹簧垫圈断裂或失去弹性，同⼀防爆⾯使⽤的螺栓规格不⼀致即判为失爆。
（2）静⽌式转盖、插盖式防爆⾯的光洁度不⾼于0.3um，操作杆或转轴的粗糙度⾼于3.2um否则失爆，轴的隔爆⾯低于1.6um为失爆。
（3）静⽌式部分的隔爆结合⾯和操作杆与孔的隔爆结合⾯，zui⼤间隙或直径差，隔爆结合⾯zui⼩有效长度及隔爆结合⾯边缘⾄螺孔边缘的zui⼩有效长度达不到规定的为失爆；防爆⾯缺防锈油的、防爆⾯有杂物的均判为失爆。
防爆电气设备失爆的判别标准
防爆电气设备失爆的判别标准煤矿井下在生产过程中存在着瓦斯、煤尘等具有爆炸性的物质，为了安全生产，防止瓦斯、煤尘发生爆炸事故，一方面要控制瓦斯、煤尘在井下空气中的含量；另一方面要杜绝一切能够点燃矿井瓦斯、煤尘的点火源和高温热源。
井下电气设备正常运行和故障状态下都有可能出现电火花、电弧、热表面和灼热颗粒等，它们都具有一定的能量，可以成为点燃矿井瓦斯、煤尘的点火源和热源。
因此煤矿井下使用的电气设备必须杜绝失爆，防止瓦斯、煤尘爆炸事故的发生。
一、电气设备防爆知识（一）防爆电气设备的类型1、矿用防爆电气设备共分为以下９类：① GB 3836.2 爆炸性气体环境用防爆电气设备隔爆型电气设备“ d”；② GB 3836.3 爆炸性气体环境用防爆电气设备增安型电气设备“ e”；③ GB 3836.4 爆炸性气体环境用防爆电气设备本质安全型电路和电气设备“ ia 、ib ”；④ GB 3836.5 爆炸性气体环境用防爆电气设备正压型电气设备“ p”；⑤ GB 3836.6 爆炸性气体环境用防爆电气设备充油型电气设备“ o”；⑥ GB 3836.7 爆炸性气体环境用防爆电气设备充砂型电气设备“ q”；⑦ GB 3836.8 爆炸性气体环境用防爆电气设备无火花型电气设备“ n”；1⑧GB 3836.9 爆炸性气体环境用防爆电气设备浇封型电气设备“ m”；⑨GB 3836.10 爆炸性气体环境用防爆电气设备气密型电气设备“ h”；⑩由行业主管部门制定暂行规定，经国家认可的质量监督检验部门检验合格后，作为特殊型电气设备“ｓ” ，并报国家技术监督局备案。
（二）防爆电气设备的类别及其标志：1、防爆电气设备分为两类：Ⅰ类：煤矿用防爆电气设备；Ⅱ类：工厂用防爆电气设备。
2、防爆电气设备的标志：①防爆电气设备的总标志为“Ｅｘ”②防爆电气设备的标志：防爆电气设备外壳的明显处，须设置清晰的永久性凸纹标志。
Ⅰ类电气设备须标出标志Ｅｘ和防爆型式、类别标志。
煤矿井下电气设备防爆检查标准及失爆现象
• 六、防爆电气设备、小型电器下井前必须经专职 防爆检查员检查，粘贴“防爆检查合格证”，并 签发“入井许可证”才能下井，现场检查无“防 爆检查合格证”为失爆。
• 【释义】本条文是防爆性能及防爆合格证的规定。防爆电 气设备在入井前必须经矿井电气防爆检查员检查性能合格 后，做好记录，并在防爆电气设备内贴“防爆合格 证”(电缆、电线及无法贴“防爆合格证”的产品，必须 做好记录备查)。
煤矿井下电气设备防爆检查标准及失 爆现象
第四节、电缆引入装置
• 一、高压电缆的引入装置采用浇铸固化密封式时，填料的 填充深度须大于电缆引入孔径的1.5倍（最小为40mm）， 否则为失爆。采用铠装电缆供电时，使用密封圈要全部套 在铅皮上，否则为失爆。
• 【释义】本条文是对高压铠装电缆终端接头的规定。 • 二、电缆护套伸入器壁小于5mm或大于15mm为失爆；
螺纹损坏，不齐全，外露余量不足，为失爆设备。 • 五、穿越隔爆腔的接线座有裂缝或晃动为失爆。 • 六、隔爆外壳上的观察窗内密封衬垫必须采用具有一定强度的金属或
金属包覆的不燃性材料制成，衬垫的厚度不能小于2mm。当外壳净容 积不大于100cm3时，衬垫宽度不得小于6mm，当外壳净容积大于 100cm3时，衬垫宽度不得小于9.5mm。否则为失爆。观察窗玻璃表面 伤痕深度小于1mm为不完好，否则为失爆。
• 6、隔爆面紧固螺栓应加装弹簧垫圈或背帽（弹簧 垫圈与螺栓规格一致，弹簧垫圈应压平），螺栓 松动，无弹簧垫圈（或背帽）和弹簧垫圈不合格、 弹簧垫圈断裂或失去弹性均为失爆。
• 【释义】一条是对隔爆接合面的有关规定，判别方法：用 钢板尺、游标卡尺、塞尺等工具进行测定。
• 二、隔爆面划伤为不完好，其深度与宽度大于 0.5mm，或无伤隔爆面有效宽度小于表1、表2规 定值的2/3，为失爆。
井下防爆电气设备失爆检查标准
山西翼城首旺煤业有限责任公司井下防爆电气设备失爆检查标准为加强我矿井下防爆电气设备的安全管理工作，确保矿井安全生产。
结合本单位的实际情况，特制定井下防爆电气设备失爆检查标准。
要求对井下防爆电气设备的使用、管理、维护，必须按照2016版《煤矿安全规程》、《煤矿矿井机电设备完好标准》及本标准有关规定执行。
1、 鸡爪子：（1）橡套电缆的连接不采用硫化热补或同等效能的冷补；（2）电缆(包括通讯、照明、信号、控制以及高低压橡套电缆)的连接不采用接线盒的接头；（3）铠装电缆的连接不采用接线盒和不灌注绝缘充填物或充填不严密(漏出芯线)的接头。
2、 羊尾巴：电缆的末端不接防爆电器设备或防爆元件者为羊尾巴。
电器设备接线嘴(包括五小电器元件)2m内的不合格接头或明破口者均属于羊尾巴。
3、 明接头：电器设备与电缆有裸露的导体者或明火操作者均属于明接头。
4、 破口：（1）橡套电缆的护套损坏，露出芯线或露出屏蔽层者。
（2）橡套电缆的护套损坏伤痕深度达最薄处1/2以上，长度达20mm或沿围长1/3以上者。
1、 开关闭锁装置起不到闭锁作用者为失爆。
2、 隔爆面的光洁度应不低于6.3μm（微米），操作杆的光洁度应不低于3.2μm（微米），否则为失爆。
3、 隔爆面有锈迹，用棉丝擦后，仍有锈蚀斑迹者为锈蚀，属于失爆。
4、 隔爆面有锈迹，用棉纱擦后，只留云影，不算锈蚀，也不为失爆（井上修理设备时不允许有云影）。
云影——擦掉锈迹后，留下青褐色氧化亚铁云状痕迹，用手摸无感觉。
5、 隔爆面局部范围内存在砂眼，在1cm２的范围内超过5个，且直径超过0.5mm、深度超过1mm的隔爆面为失爆。
6、 对于机械伤痕深度、宽度均不超过0.5mm，其伤痕的投影长度不超过相对容积结合面宽度的50%，个别伤痕深度不超过1mm，其伤痕结合面最短无伤距离相加不小于相应容积规定的结合面宽度不算失爆。
其中有一项超过均为失爆。
7、 隔爆面上不允许涂有油漆或机械性杂物，否则为失爆（如无意造成的油漆痕迹不超过隔爆面宽度的1/8不在此限）。
煤矿井下电气设备30条失爆标准
防爆电气设备运行、维护和修理的各项防爆技术要求遵循《爆炸性气体环境用电气设备国家标准汇编》，防爆性能遭受破坏的电气设备必须立即处理。
下列情况之一者，定为电气失爆：（1）外壳严重变形，凸凹超出规定10mm及有裂纹开焊的；（2）隔爆面有油漆、杂物及锈蚀严重的；（3）隔爆面有机械伤痕或沙眼，且程度超过完好标准规定的；（4）隔爆面紧固螺栓或螺孔滑扣、缺弹簧垫圈、弹簧垫圈缺损1/3以上、弹簧垫圈失去弹性或松动的；（5）密封圈有破裂、缺口及割开套在电缆上使用的；（6）密封圈与电缆之间有其他包扎物的；（7）挡板放在密封圈里边、金属抗圈放在挡板里边或金属抗圈放在密封圈里边的；（8）电缆护套与密封圈结合部位经刀削或包扎加工处理；（9）螺旋式喇叭嘴用手向上紧方向能拧动半圈以上的；（10）电缆编号进入密封圈的；（11）空闲喇叭嘴没有挡板者或挡板不合格的；（12）进线装置出现松动的；（13）观察孔透明板松动、用普通玻璃或有裂纹破损的；（14）隔爆面间隙超过《标准》规定的；（15）隔爆腔内随意增加零件，造成空腔容积变化的；（16）接线柱、绝缘座管烧坏，使两个空腔连通的；（17）闭锁装置不全、变形、损坏，起不到机械闭锁作用的；（18）密封圈尺寸不符合规定的；（19）密封圈的单孔内穿进多根电缆的；（20）压叠式进线嘴用手晃动的；（21）螺旋式进线嘴因乱扣、锈蚀等原因紧不到位的；（22）进线嘴缺少金属抗圈的；（23）电缆在进线嘴处能轻易来回抽动的；（24）高压铠装电缆接线盒没有灌绝缘胶、绝缘胶没有灌到三叉口以上，绝缘胶有裂纹的；（25）接线出现鸡爪子、羊尾巴、明接头和电缆护套损坏裸露芯线的；（26）磁力起动器控制喇叭嘴引出动力线的；（27）煤电钻电源接插销，负荷接插座的；（28）使用电缆、电气设备、小电，电压等级超过规定的；（29）电缆护套（铅皮）伸入器壁长度小于5mm，大于15mm的；（30）电气设备未经检验贴防爆合格证下井，或防爆合格证超期的；（31）其它未及之处，按《煤矿安全规程》、《机电设备完好标准》及《爆炸性气体环境用电气设备国家标准汇编》规定执行。
防爆设备标准
矿用隔爆型电气设备的防爆标准一、失爆的现象与检查方法失爆指电气设备的隔爆外壳失去了耐爆性或隔爆性。
井下隔爆型电气设备常见的失爆现象有以下几种：1.用螺栓固定的隔爆接合面的失爆现象（1）缺螺栓、弹簧垫圈或螺母，螺栓或螺孔滑扣，螺栓折断在螺孔中，未上满扣。
（2）弹簧垫圈未压平或螺栓松动，弹簧垫圈断裂或无弹性。
2.电缆引出入装置的失爆现象（1）密封圈老化、失去弹性、变质、变形，有效尺寸配合间隙达不到要求，起不到密封作用。
（2）密封圈外径与进线装置内径差值超过表6-5的规定。
（3）密封圈内径与引入电缆外径差超过1mm以上。
（4）密封圈的单孔内穿进多根电缆。
（5）把密封圈割开套在电缆上。
（6）密封圈刀削后凸凹不整齐圆滑，锯齿直径差大于2mm以上。
（7）密封圈没有完全套在电缆护套上。
（8）线嘴压紧没有余量，线嘴与密封圈之间没有加装金属垫圈。
（9）进线嘴压紧后没有余量或进线嘴内缘压不紧密封圈，或密封圈端面与器壁接触不严，或密封圈能活动。
（10）引入引出电缆压线板未压紧电缆，用单手扳动喇叭嘴上下左右晃动时有明显晃动。
（11）在引入装置处能轻易来回抽动电缆。
（12）高压铠装电缆终端接线盒没有绝缘胶；绝缘胶没有灌到电缆三叉以上；绝缘胶有裂纹而能相对活动。
3.隔爆型插接装置的失爆现象（1）煤电钻插销的电源侧应接插座，负荷侧应接插销，如接反即为失爆。
（2）电源电压低于1140V的插接装置，缺少防止突然拔脱的联动装置。
（3）电源在1140V以上的插接装置没有电气联锁装置。
（4）插销在触头断开的断电瞬间，外壳隔爆接合面的最大直径差W和最小有效长度L不符合表6-5规定。
4.隔爆电气设备内外壳的失爆现象（1）使用未经国家法定的检验单位发证的生产的防爆部件。
（2）隔爆外壳有裂纹、开焊、严重变形长度超过50mm，同时凹坑深度超过5mm者。
（3）隔爆壳内外有锈皮脱落。
（4）闭锁装置不符合规定，闭锁装置不全，变形损坏起不到机械闭锁作用。
井下电气设备的隔爆与失爆
井下电气设备的隔爆与失爆各类电气设备，对其采取一定的安全措施以后，能保证其在一定的爆炸危险场所实现安全供用电，这种电气设备通称为防爆电气设备。
隔爆型电气设备是防爆电气设备的一种类型，它的防爆标志为ExdI，其含义Ex为防爆总标志；d为隔爆型代号；I为煤矿用防爆电气设备。
读作煤矿用隔爆型防爆电气设备。
隔爆，就是当电气设备外壳内部的爆炸气体发生爆炸时，不会引起外壳周围的爆炸性气体发生爆炸，凡是具有这种隔爆外壳的电气设备就叫隔爆型电气设备。
失爆，电气的隔爆外壳失去了耐爆性或隔爆性就叫失爆。
防爆设备分类煤矿井下常见的电气失爆现象有：（1）、由于隔爆接合面严重锈蚀，有较大的机械伤痕，连接螺钉没有压紧而使隔爆间隙超过规定要求而造成失爆。
（2）、由于外力作用，如砸、压、挤、碰等原因，使隔爆外壳变形或损坏隔爆外壳上的盖板、接线嘴、接线盒的连接螺钉折断、螺纹损坏；连接螺钉不齐全，使机械强度达不到规定而失爆。
（3）、连接电缆没有使用合格的密封圈或没有密封圈，不用的电缆接线孔没有使用合格的封堵挡板或没有挡板而失爆。
（4）、接线柱、绝缘套管烧毁，使两个空腔连通，外壳内部爆炸是时产生高的压力使外壳损坏，发生失爆。
(5)加大现场管理力度对井下防爆电气设备的管理要严格执行《煤矿安全规程》规定，必须符合防爆性能的各项技术要求。
防爆性能遭受破坏的电气设备，必须立即停电处理或更换，严禁继续使用已损坏的防爆电气设备。
设备运行中设专职管理员对设备的运转情况做巡回检查。
对供电要求“三无”、“四有”、“两齐”、“三全”、“三坚持”。
“三无”：无鸡爪子、无羊尾巴、无明接头。
这“三无”对防止短路、漏电和人身触电事故是十分有效的措施。
“四有”既有过电流和漏电保护；有螺丝和弹簧垫圈；有密封圈和挡板；有接地装置。
这“四有”对防止短路、过负荷、漏电故障范围的扩大，防止人身触电、防止失爆是十分有效的。
“两齐”：即电缆悬挂整齐；设备洞室清洁整齐。
这是防止各种电缆引起电气事故、防止洞室电气设备发生故障的有效措施。
煤矿井下防爆电气设备失爆检查相关规定
煤矿井下防爆电气设备失爆检查相关规定1. 背景为了保障煤矿井下安全生产，确保煤矿工作场合的防爆电气设备处于正常工作状态，避开发生火灾和爆炸事故，特订立此规定，规范煤矿井下防爆电气设备失爆检查工作。
2. 适用范围本规定适用于全部矿井的井下防爆电气设备失爆检查工作，包含井下防爆电气设备的日常巡检、定期检查和特殊情况下的检查等。
3. 术语定义•防爆电气设备：指在可能存在爆炸性气体环境中工作的电气设备。
•失爆：指防爆电气设备无法正常抑制爆炸，存在安全隐患的状态。
4. 失爆检查要求4.1 防爆电气设备的失爆检查应由经过专业培训合格的电气工程技术人员进行。
4.2 失爆检查频率应依据井下环境的特点和设备运行情况合理确定，但至少应每年进行一次定期检查。
4.3 失爆检查内容应包含但不限于以下方面：—检查防爆电气设备的外观，确认是否存在破损和腐蚀等情况；—检查防爆电气设备的连接线路是否坚固可靠；—检查防爆电气设备的电源线路和接地是否符合相关要求；—检查防爆电气设备的防爆结构和密封是否完好；—检查防爆电气设备的附件（如掌控开关、按钮、指示灯等）是否正常运行；—检查防爆电气设备的温度、震动、湿度等参数是否在正常范围内；—进行必需的清洁和维护和修理，保持设备的良好状态。
5. 失爆检查记录5.1 每次失爆检查都必需有认真的检查记录，记录内容应包含但不限于以下信息：—检查时间和地方；—检查的防爆电气设备型号、编号和位置；—检查的内容和操作过程；—发现的问题和存在的安全隐患；—采取的矫正措施和处理结果；—检查人员的签名和日期。
5.2 失爆检查记录应妥当保管，备查时间不少于3年，方便随时进行查阅和跟踪。
6. 失爆检查结果处理6.1 若经失爆检查发现防爆电气设备存在失爆问题或其他安全隐患，应立刻采取措施予以报修，并停止使用该设备，确保工作场合的安全。
6.2 维护和修理部门应及时处理报修，并在确认问题解决后，重新进行失爆检查，确保设备的正常运行和生产安全。
煤矿电气设备防爆细则
井下防爆电气设备检查实施细则一、紧固件指电气设备（或隔爆装置）隔爆接合面处紧固用的螺栓、螺母、弹簧垫圈。
1、缺螺栓、螺母、弹簧垫圈等防松装置者为失爆。
2、弹簧垫圈未压平，螺栓松动，螺栓或螺孔滑扣者，为失爆。
3、个别螺孔滑扣，用同直径的长螺栓加螺母紧固后，为不完好，或经扩孔后，在保证隔爆性能的前提下（即螺栓通孔边缘至隔爆接合面的最小有效长度符合规定要求）为不完好，如果全部扩孔，该设备为完好。
4、螺栓拧入螺孔长度：（1）、钢件：螺栓拧入螺孔应大于等于螺栓直径，否则为失爆；（2）、铸铁、铜、铝件：螺栓拧入螺孔长度应大于等于1.51倍螺栓直径，否则为失爆。
5、螺母紧固后，螺栓螺纹露出螺母必须保留1-3个螺距，欠扣为失爆，长扣为不完好。
6、在螺母下加多余垫圈者为不完好。
7、紧固件产生锈蚀者（即用普通工具卸不动）为失爆。
8、螺栓或螺母上平面超出护圈高度、或护圈不全，为不完好（原设备不带护圈者除外）。
9、高压隔爆配电装置不用的线嘴应用与法兰厚度相适应，表面粗糙度Ra不大于6.3的钢垫板封堵（用螺栓紧固），否则为失爆。
10、弹簧垫圈的规格须与螺栓相适应，偶尔出现个别弹簧垫圈断裂或失去弹性时，应检查该处防爆间隙，若不超限，当场更换合格弹簧垫圈后不定为失爆，也不影响完好。
二、隔爆性能1、隔爆结合面上有锈迹，用绵纱擦后，只留有云影，即呈青褐色氧化亚铁云状痕迹，用手摸无感觉者，不定为失爆，也不影响完好。
2、隔爆结合面上禁止有油漆和杂物，否则为失爆。
3、隔爆变形长度超过50mm，凹凸超过5mm者为不完好。
4、隔爆外壳因挤压、碰撞而严重变形或外壳因焊缝开焊、有裂纹、砂眼、通孔者为失爆。
5、隔爆外壳非加工面有锈皮脱落者为锈蚀，为不完好设备。
6、高低压隔爆开关闭锁装置起不到闭锁作用者，为失爆。
7、隔爆结合面法栏厚度小于原设计的85%者，为失爆。
8、隔爆设备自身的隔爆空腔之间，直接贯通者，为失爆。
9、低压隔爆开关接线板正面的带电螺栓应用绝缘材料封堵，隔离带电体，否则为不完好。
防爆电气设备的失爆
防爆电气设备的失爆防爆电气设备的失爆是指矿用电气设备的隔爆外壳失去了耐爆性或隔爆性，即矿用防爆电气设备不能保证在一定的危险场所安全供电、用电、通讯、检测和控制。
一台已失爆的防爆型电气设备，若其内部发生爆炸，就会因为外壳的损坏而直接引起壳外的爆炸混合物质的爆炸或者是内部发生爆炸的生成物或残余物通过各部分或局部间隙仍能点燃壳外的爆炸性气体的爆炸。
但防爆设备的防爆面结合也不可绝对密封，要留有一定间隙用来卸压：固定防爆面间隙应小于0.3mm，滑动防爆面间隙应小于0.5mm，转轴间隙应小于0.75mm。
河南省煤矿防爆电气性能检查细则一、总则：1、为进一步贯彻执行《煤矿安全规程》及有关防爆电气的标准和规定，提高机电职工对防爆电气防爆性能的认识，在实际工作中便于掌握运用标准，从而加强对煤矿井下防爆电气的科学管理，提高维修质量，消灭电气失爆，实现电气设备安全运行，特制订本《细则》。
2、所有井下电气设备（包括小型电器）的选用，都必须符合《煤矿安全规程》第444条和第7条的要求。
第七条煤矿使用的涉及安全生产的产品，必须取得煤矿矿用产品安全标志。
未取得煤矿矿用产品安全标志的，不得使用。
试验涉及安全生产的新技术、新工艺、新设备、新材料前，必须经过论证、安全性能检验和鉴定，并制定安全措施。
第四百四十四条选用的井下电气设备，应符合表10的要求；否则，必须制订安全措施，报省（自治区、直辖市）煤炭管理部门审批。
普通型携带式电气测量仪表，必须在瓦斯浓度1.0%以下的地点使用，并实时监测使用环境的瓦斯浓度。
3、专职防爆检查员必须经过主管部门培训考试，并取得合格证。
兼职防爆检查员必须经过矿级培训考试并取得合格证。
4、防爆电气设备在入井前必须经专职防爆检查员检查其“产品合格证”、“防爆合格证”、“煤矿矿用产品安全标志”及安全性能；检查合格并签发合格证后，方准入井。
作工业性试运行的防爆电气产品必须有质量监督检查部门核发的“工业试验许可证”，使用单位制定安全措施，经矿机电副总审查同意。
煤矿井下电气设备防爆检查标准及失爆现象PPT课件
3、使用自行修改设计制造的防爆零部件或在防爆腔 体内增加或减少元件，而未重新取得国家指定检 验单位的合格证时。
【释义】本条文是对自行修改设计的规定。使用自行修改设 计制造的防爆零部件或在防爆腔体内增加或减少元件，必 须按国家规定经相关部门认可后，方可投入运行。
九、接线嘴严禁朝上，否则为失爆。接线嘴外部有缺损，不 影响防爆性能为不完好。
【释义】接线嘴朝上淋水容易进入接线腔内引起短路或漏电 。
十、进线装置电缆的防拔脱及防松装置失效的为失爆，未压 紧电缆的为失爆，电缆压紧后的直径比原直径减少10%及 以上，为不完好。
【释义】本条文是对进线装置电缆防拔脱及防松装置的规定 。失效是指：一是缺件；二是低压电缆压变形程度未达到 5％一l0％。
• 四、本标准适用于矿井井下和地面具有瓦斯、煤尘爆炸环 境中使用的防爆电气设备及连线电缆。
• 五、防爆电气设备、小型电器必须有永久性的防爆标志 （Exdi）、煤安标志(MA)、产品“铭牌”，无“防爆标 志”、“煤安标志”为失爆，无“铭牌”为不完好。
• 【释义】本条文是对煤矿矿用产品安全标志的规定。
第二节、壳 体
• 一、凡是转轴穿过隔爆外壳壁的地方应有隔爆轴承盖，否则为失爆。
• 二、隔爆壳变形长度超过50mm，凸凹深度超过5 mm为失爆。
• 三、隔爆外壳开焊、有裂纹为失爆，锈蚀严重、有锈皮脱落为失爆； 油漆皮脱落较多为不完好。
• 四、隔爆电气设备隔爆外壳的盖板、接线咀、接线盒的连接螺钉折断 ，螺纹损坏，不齐全，外露余量不足，为失爆设备。
第五节、密封圈
1、 必须使用合格的橡胶密封圈。橡胶密封圈失去弹性，发 生龟裂、损坏或密封圈装反，为失爆。
电气设备防爆判定标准
电气设备防爆判定标准一、范围：本标准适用于公司地面和井下用防爆电气设备的检查。
二、适用的环境条件：爆炸性气体混合物环境、气温为-20℃～+60℃，气压为80～110MPa。
三、失爆：就是使用中的电气设备（五小电器、缆线）失去耐爆性能和不传爆性能。
（一）设备外壳：凡属于下列情况之一者，判定为失爆。
1、外壳有裂纹、开焊、严重变形。
严重变形是指长度超过50 mm，同时凹、凸深度超过5mm者。
2、隔爆外壳有锈皮脱落、联锁装置不全、变形，起不到机械连锁作用的，防爆面锈蚀的。
3、隔爆观察窗的透明件松动、破裂或机械强度不符合规定的。
4、设备隔爆腔之间的隔爆结构被破坏，如隔爆型电动机内的隔爆绝缘座被去掉等情况。
5、改变隔爆外壳原设计安装尺寸，导致电气间隙或爬电距离不符合规定者。
6、用螺栓固定的隔爆面缺弹簧垫、螺栓或螺母；弹簧垫圈未压平或螺栓松动；螺栓或螺孔滑扣。
7、隔爆接合面的表面粗糙度不大于6.3(Ra 值)；操作杆的表面粗糙度不大于3.2(Ra 值)。
8、隔爆面锈迹用棉纱擦后，留有锈蚀斑痕者为锈蚀，属于失爆。
9、结合面上的针孔，在一平方厘米的范围内不超过5个，且其直径不超过0.5mm，深度不超过1 mm的隔爆面不为失爆。
10、对于机械伤痕深度、宽度均不超0.5mm ,其伤痕投影长度不超过相对容积结合面宽度50％，个别伤痕深度不超过1 mm，其伤痕距结合面最短无伤距离相加不大于相应容积规定的结合面宽度不算失爆，但其中有一项超过均为失爆。
11、隔爆面上不允许有油漆和机械性杂物，否则为失爆（如无意造成的油漆痕迹不超过隔爆面宽度的1/8不在此限）。
12、隔爆面应涂以适量的中性凡士林等合格的防锈油（如医用凡士林油）或磷化（磷化后也涂凡士林油），如无防锈油或磷化面脱落均为失爆。
涂油应在防爆上形成一层薄膜为宜，涂油过多为不完好。
（如磷化面脱落小于隔爆面径向长度1/3并涂有防锈油可不算失爆，但为不完好）。
13、隔爆接合面紧固螺栓的螺母要上满扣，不满扣为失爆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
标 志 q p o n s
隔爆型 本质安全型 增安型 浇封型 气密型
充砂型 正压型 充油型 无火花型 特殊型
隔爆型电气设备。 隔爆型电气设备。
• 隔爆型电气设备之所以能够隔爆，关键是 隔爆型电气设备之所以能够隔爆， 它有一个特制的“隔爆外壳” 它有一个特制的“隔爆外壳”。这种隔爆 外壳具有既能承受其内部爆炸性气体混合 物引爆产生的爆炸压力， 物引爆产生的爆炸压力，又能防止爆炸产 物穿出隔爆间隙点燃外壳周围的爆炸性混 合物。 合物。正因为隔爆型电气设备的隔爆外壳 具有耐爆性和隔爆性， 具有耐爆性和隔爆性，所以被广泛用于有 瓦斯、煤尘爆炸危险的场所。 瓦斯、煤尘爆炸危险的场所。
• 5、电煤钻 、 • （1）检查各部位镙丝垫圈有无缺损松动， ）检查各部位镙丝垫圈有无缺损松动， 各防爆面间隙是否过大， 各防爆面间隙是否过大，开关盖接合面大 于0.2MM，操作手把轴孔间隙过 ，操作手把轴孔间隙过0.3MM者 者 禁止使用； 禁止使用； • （2）检查进线装置是否完整，防爆面有无 ）检查进线装置是否完整， 损伤之处，凡电缆进线口的挡线座缺少， 损伤之处，凡电缆进线口的挡线座缺少， 外壳破裂者禁止使用。 外壳破裂者禁止使用。
三、设备的定期检查(高压防爆开 设备的定期检查( 关) ：
• （5）隔离开关和操作机构是否灵活可靠； ）隔离开关和操作机构是否灵活可靠； • （6）接头的接触是否良好，清除接头上烧 ）接头的接触是否良好， 毁的痕迹； 毁的痕迹； • （7）当开关连续三次发生遮断短路电流后， ）当开关连续三次发生遮断短路电流后， 应立即进行检查； 应立即进行检查； • （8）过流继电器分接头位置是否正确，指 ）过流继电器分接头位置是否正确， 示仪表动作是否灵活可靠； 示仪表动作是否灵活可靠；
井下防爆电气设备有关问题的
暂行规定
一、设备安装
• 1、防爆设备在安装前必须进行下列检查，凡有故 障或防爆性能遭到破坏的设备禁止安装： • （1）电气设备铭牌规定数据，是否与接入电压和 使用机械设备的容量相适应； • （2）设备的外形结构是否完整，防爆性能是否良 好； • （3）设备内部有无损坏； • （4）检修记录和验收手续是否完整齐全；
三、设备的定期检查：(硐室) 设备的定期检查： 硐室)
• 3、硐室 、 • （1）有无防碍变电运行的器材和设备，通 ）有无防碍变电运行的器材和设备， 风是否良好； 风是否良好； • （2）硐室的防火铁门是否完整良好，棚栏 ）硐室的防火铁门是否完整良好， 铁门是否完整； 铁门是否完整； • （3）有无足够的灭火器材； ）有无足够的灭火器材； • （4）硐室的结构是否良好，有无变形坍塌 ）硐室的结构是否良好， 情况； 情况；
三、设备的定期检查：(低压防爆开 设备的定期检查：
关)
• 4、低压防爆开关 、 • （1）触头的接触情况是否良好，三相是 ）触头的接触情况是否良好， 否同时接触，有无烧毁及氧化现象， 否同时接触，有无烧毁及氧化现象，接 触面及接触压力是否合乎规定， 触面及接触压力是否合乎规定，动触头 导电软片是否有折断现象； 导电软片是否有折断现象； • （2）消弧罩有无损坏、烧伤和卡住触头 ）消弧罩有无损坏、 的现象，其固定镙丝是否齐全； 的现象，其固定镙丝是否齐全；
一、设备安装
• 2、防爆设备安装地点，不应有滴水或积水，在有淋水较 大的采掘区安装防爆设备时，必须有可靠的防水措施。 • 设备的安装要稳固可靠，合乎产品说明书上规定的安装要 求，不准有歪倒或晃动现象。 • 低压开关安装后应平整牢固，开关的最大倾角不得超过15 15 度。 • 高压开关的安装位置必须平整，电缆与开关连接时，必须 通过进线装置，进门装置必须灌注绝缘胶，封堵严密。 • 各处镙丝及弹簧垫圈必须齐全、紧固，防爆结合面的间隙 应符合规定，防爆面不得锈蚀，如锈蚀应磷化处理，接线 工艺符合“完好标准”要求，闭锁装置应牢固可靠。
三、设备的定期检查(低压防爆开 设备的定期检查( 关) ：
• （6）磁力开关的磁力系统是 ） 否正常，短路环有无断裂现象， 否正常，短路环有无断裂现象， 磁铁接触面是否平整光洁， 磁铁接触面是否平整光洁，动 触头的主轴套是否灵活； 触头的主轴套是否灵活； • （7）测量绝缘电阻 ）
三、设备的定期检查：(电煤钻) 设备的定期检查：
设备的定期检查( 三、设备的定期检查(高压防爆开 关)
• 1、高压防爆开关 、 • （1）油箱是否漏油、渗油、油位是否正常， ）油箱是否漏油、渗油、油位是否正常， 油质是否清洁； 油质是否清洁； • （2）电缆接头、互感器和接线盒是否过热 ）电缆接头、 和有否漏绝缘油的现象； 和有否漏绝缘油的现象； • （3）测量主回路、控制回路及操纵杆的绝 ）测量主回路、 缘电阻； 缘电阻； • （4）绝缘瓷瓶有无裂纹及损伤，清除瓷瓶 ）绝缘瓷瓶有无裂纹及损伤， 上的油垢及灰尘； 上的油垢及灰尘；
隔爆型电气设备。 隔爆型电气设备。
• 为了实现隔爆耐爆和隔爆性能， 为了实现隔爆耐爆和隔爆性能， 对隔爆外壳的形状、材质、 对隔爆外壳的形状、材质、容 结构等均有特殊的要求。 积、结构等均有特殊的要求。
失
爆
• 失爆，电气设备的隔爆外壳失去了耐爆性 失爆， 或隔爆性就叫失爆。 或隔爆性就叫失爆。已经失爆的任何隔爆 型电气设备， 型电气设备，都不准在有爆炸性危险环境 的场所使用。其原因是， 的场所使用。其原因是，如果失爆电气设 备内部发生爆炸， 备内部发生爆炸，必将因外壳损坏而直接 引起壳外的爆炸性气体爆炸； 引起壳外的爆炸性气体爆炸；或者是从各 部缝隙中喷出的高温气体或火焰引起壳外 周围爆炸性气体爆炸。这是非常危险的。 周围爆炸性气体爆炸。这是非常危险的。
隔爆型电气设备
• 隔爆，就是当电气设备外壳内 隔爆， 部的爆炸性气体发生爆炸时， 部的爆炸性气体发生爆炸时， 不会引起外壳周围的爆炸性气 体发生爆炸， 体发生爆炸，凡是具有这种隔 爆外壳的电气设备就叫隔爆型 电气设备。 电气设备。
防爆设备分类
防爆电气设备类型
标 志 d i e m h
防爆电气设备类型
设备的定期检查:(变压器 变压器) 三、设备的定期检查:(变压器)
• 2、变压器 、 • （1）油箱是否完整，油质是否清洁，油量 ）油箱是否完整，油质是否清洁， 是否足够，有无漏油现象， 是否足够，有无漏油现象，排气孔是否堵 塞； • （2）接头连接是否良好，有无松动和过热 ）接头连接是否良好， 的现象； 的现象； • （3）高低压瓷套管有无裂纹，清除瓷瓶上 ）高低压瓷套管有无裂纹， 的灰尘； 的灰尘； • （4）测量绝缘电阻； ）测量绝缘电阻；
二、设备的日常检查内容：（由设备包机人负责， 设备的日常检查内容：（由设备包机人负责， ：（由设备包机人负责 每班至少一次检查记录） 每班至少一次检查记录）
• 8、电缆接头是否松动、过热 、电缆接头是否松动、 或有“鸡爪子” 或有“鸡爪子”、“羊尾 ”“明接头 明接头” 巴”“明接头”； • 9、检漏继电器指示的绝缘电 、 阻是否正常， 阻是否正常，低于规定时应立 即检查处理； 即检查处理；
• １、防爆设备及周围环境是否保持清 有无淋水、 洁，有无淋水、积水和防碍设备安全 运行、检修的杂物。 运行、检修的杂物。 • 2、防爆设备是否具有良好的通风散 、 热条件，外壳是否遭受外力的损坏； 热条件，外壳是否遭受外力的损坏； • 3、设备安装是否牢固可靠，有无倾 、设备安装是否牢固可靠， 歪倒及震动现象； 斜、歪倒及震动现象；
二、设备的日常检查内容：（由设备包机 设备的日常检查内容：（由设备包机 ：（ 人负责，每班至少一次检查记录） 人负责，每班至少一次检查记录）
• 4、防爆设备的外形结构，是否符合防爆性 、防爆设备的外形结构， 能的要求； 能的要求； • （1）各部镙丝及弹簧垫圈必须齐全，并无 ）各部镙丝及弹簧垫圈必须齐全， 松动现象； 松动现象； • （2）外壳必须完整良好，不得有裂纹及变 ）外壳必须完整良好， 形现象； 形现象； • （3）开关上不用的进电孔必须封堵严密； ）开关上不用的进电孔必须封堵严密； • （4）闭锁装置必须保持完整无缺和动作正 ） 确可靠； 确可靠；
二、设备的日常检查内容：（由设备包机人负责， 设备的日常检查内容：（由设备包机人负责， ：（由设备包机人负责 每班至少一次检查记录） 每班至少一次检查记录）
• 5、设备的接地装置是否完整牢固： 、设备的接地装置是否完整牢固： • 6、设备各部声音和温度是否正常， 、设备各部声音和温度是否正常， 有无异常现象； 有无异常现象； • 7、电缆吊挂是否牢固整齐，有无坏 、电缆吊挂是否牢固整齐， 损漏电和被挤埋的现象， 损漏电和被挤埋的现象，工作面电缆 有无被炮崩的危险； 有无被炮崩的危险；
一、设备安装
• ３、低压防爆开关具有下列情形之一者， 禁止使用： • （１）缺少消弧罩或消弧罩的电压等级低 于接入电压者； • （２）使用无熔断管的裸露熔丝（片）者； • （３）磁力开关的磁力系统失去作用，利 用刀闸即可“起动”、“停止”者； • （４）防爆性能破坏或闭锁装置失去作用 者；
二、设备的日常检查内容：（由设 设备的日常检查内容：（由设 ：（ 备包机人负责， 备包机人负责，每班至少一次检查 记录） 记录）
三、设备的定期检查(低压防爆开 设备的定期检查( 关) ：
• （3）操作机构动作是否灵活可靠，刀闸断 ）操作机构动作是否灵活可靠， 开后手把是否在零位。 开后手把是否在零位。 • （4）继电器整定和熔断器选择是否合乎要 ） 热继电器元件是否变形； 求，热继电器元件是否变形； • （5）主线路、控制线路是否良好，有无松 ）主线路、控制线路是否良好， 动过热现象，清除内部灰尘杂物； 动过热现象，清除内部灰尘杂物；
井下电气设备的隔爆与失爆
龙固煤矿机电科
煤矿用隔爆型防爆电气设备
• 各类电气设备，对其采取一定的安全措施 各类电气设备， 以后， 以后，能保证其在一定的爆炸危险场所实 现安全供用电， 现安全供用电，这种电气设备通称为防爆 电气设备。 电气设备。隔爆型电气设备是防爆电气设 备的一种类型，它的防爆标志为ExdI，其 备的一种类型，它的防爆标志为 ， 含义Ex为防爆总标志 为防爆总标志； 为隔爆型代号 为隔爆型代号； 含义 为防爆总标志；d为隔爆型代号；I 为煤矿用防爆电气设备。 为煤矿用防爆电气设备。读作煤矿用隔爆 型防爆电气设备。 型防爆电气设备。
