交流接触器选型根据电动机的启动电流来选

合集下载

交流接触器选型根据电动机的启动电流来选

交流接触器选型根据电动机的启动电流来选，一般取启动电流的1.5倍比较合适55KW在三角形接法运行电流是80A左右，因此该接触器选120A的即可而你采用的是星型启动，那么星型的接触器就要考虑到启动电流55KW在星型接法运行电流是80A的1/3，即27A左右；另外启动电流一般按7倍的运行电流计算，因此该接触器选200A的即可。

电动机配套使用的交流接触器，应该考虑到电动机的启动电流，选择大于电动机额定电流3-5倍的。

交流接触器过小，其触点容易产生火花、发热，甚至烧坏。

交流接触器的说明书上有使用要求，你参考选择使用就可以了。

其他答案1。

电机1.1，1.5，2.2，3，4，5.5，7.5，10，11，15，18.5，22，30。

2。

接触器cjx2（cj20）9A，9A，12A，16A，25A，40A，40A，50A，63A，65A，65A（100A），100A，每一千瓦的工作电流为两安左右，我喜欢用两到三倍的，比较耐用性能又好，价钱也贵不了多少。

依据电动机功率选择接触器,如7.5千瓦电动机电流15A,接触器选择电流为20A的.2.2千瓦电动机电流5A,接触器选择电流为10A的.电动机如何选择交流接触器、空开、过热继电器电动机如何选择交流接触器、空开、过热继电器电机如何配线选用断路器热继电器如何根据电机的功率考虑电机的额定电压电流配线选用断路器热继电器三相二百二电机千瓦三点五安培。

常用三百八电机一个千瓦两安培。

低压六百六电机千瓦一点二安培。

高压三千伏电机四个千瓦一安培。

高压六千伏电机八个千瓦一安培。

一台三相电机除知道其额定电压以外还必须知道其额定功率及额定电流比如一台三相异步电机7.5KW4极常用一般有2、4、6级级数不一样其额定电流也有区别其额定电路约为15A 。

1、断路器一般选用其额定电流1.5-2.5倍常用DZ47-60 32A2、电线根据电机的额定电流15A选择合适载流量的电线如果电机频繁启动选相对粗一点的线反之可以相对细一点载流量有相关计算口决这里我们选择4平方3、交流接触器根据电机功率选择合适大小就行 1.5-2.5倍,一般其选型手册上有型号这里我们选择正泰CJX2--2510还得注意辅助触点的匹配不要到时候买回来辅助触点不够用。

星三角启动，接触器怎么选，你师傅不一定告诉你，大叔我免费奉上

星三角启动，接触器怎么选，你师傅不一定告诉你，大叔我免费奉上星三角启动到底该如何选择接触器？我的答案是：如果不考虑成本和安装，越大越好。

但现实告诉我们这只是一厢情愿的想法。

没有哪个老板的钱是风吹来的，同时也体现不了我们电气人的价值和敬业精神。

那么我们该如何选择接触器呢？我们知道整个电路的主角是电动机，所有的元器件都是为它服务的，把它服侍好了，不但工作效率提高了，同时也降低了我们维修的频率。

①电动机额定电流→②热继电器整流值→③（热继电器额定工作电流，交流接触器额定工作电流，断路器额定工作电流，三者选同一个等级）→④导线载流量。

以上四个参数只要一级比一级大1.2倍左右就可以了。

按这样的配置去选择元器件，基本上就没错了。

但是现实中我们必须要考虑到电动机的效率问题，也就是电动机的额定功率和实际功率的比例问题。

电机额定功率指的是电机铭牌上标注的功率，它表示的是电机在安全状态下，允许承载的最大功率。

实际功率指的是电机实际运行时所拖动的功率，大小由负载决定，电动机的实际功率要小于额定功率，电机运行才是安全的。

也就是说，为了延长电机的使用寿命和减少电机的故障频率，我们不应该让电机长时间在额定电流下满负荷工作。

最好不要超过额定电流的90%。

所以就有了下面的计算公式：上面是电动机实际额定电流的计算。

功率因素我们一般取0.80，工作效率0.85，也就是要给电动机输出功率留有余地，避免长时间满负荷运行。

星三角起动的时候考虑的是线电流和相电流的关系。

线电流是流过火线的电流。

相电流是流过线圈或者绕组的电流。

我们可以根据下面的公式来换算：以十千瓦电动机为例。

角型连接时，电动机额定电流=电动机额定功率10000÷（380×1.732×0.80）≈19A也就是十千瓦的电动机它的额定线电流是19安。

相电流就是19除以1.732≈11A。

在星形连接中，相电压相对于线电压降低了根号三倍，同理，相电流也要降低根号三倍。

交流接触器-百科

交流接触器编辑交流接触器主要为CJ系列中的CJX2系列，CJ20系列，CJT1系列3TB，B系列等一些目前最常用的产品目录1基本介绍基本组成工作原理使用接法型号划分2基本分类电磁式交流接触器永磁式交流接触器3选用维护选用维护4交流接触器选型交流接触器用于直流的危害5操作使用八小时工作制不间断工作制短时工作制断续周期工作制不同要求分析6节能技术节电标准节电产品分类节电型交流接触器1基本介绍交流接触器，Alternating Current Contactor。

不同型号的适用范围：1、CDC1系列交流接触器主要用于交流50Hz（或60Hz）、额定工作电压至660V，额定工作电流至 370A的电力系统中接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载的电路。

产品符合GB 14048.4和IEC 60947-4-1等标准。

2、CDC3-9～110交流接触器（以下简称接触器）主要用于交流50Hz（或60Hz）、额定工作电压最高至660V、在AC-3使用类别下额定工作电压为380V时额定工作电流至110A的电力系统中，供远距离接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护操作（运行）可能发生过载的电路。

符合标准：GB 14048.4、IEC 60947-4-1。

3、CJX1系列交流接触器主要用于交流50Hz(或60Hz)、额定工作电压至1000V，在AC-3使用类别下额定工作电压为380V时额定工作电流至475A的电路中，供远距离接通和分断电路或频繁起动和控制交流电动机，并可与适当的热过载继电器组成电磁起动器，以保护可能发生过载的电路。

产品符合GB14048.4和IEC60947-4-1等标准。

4、CDC7系列交流接触器使用于交流50Hz或60Hz，额定工作电压至660V,在AC-3使用类别下额定工作电压380V时?额定工作电流至95A的电力系统中，供远距离接通和分断电路、频繁地起动和控制交流电动机之用。

施耐德品牌的接触器选型

施耐德品牌的接触器选型引言概述：接触器是电气控制系统中不可或缺的元件，用于控制电路的开关与断开。

施耐德作为全球领先的电气设备制造商，提供了多种类型的接触器，以满足不同应用场景的需求。

本文将从四个方面介绍施耐德品牌的接触器选型，包括额定电流与额定电压、接触器类型、接触器特性以及应用场景。

一、额定电流与额定电压1.1 额定电流：施耐德接触器的额定电流范围广泛，从几安培到几千安培不等。

在选型时，需根据实际负载电流确定所需的额定电流，以确保接触器能够正常工作并有足够的安全余量。

1.2 额定电压：施耐德接触器的额定电压范围也非常宽广，从几伏到几千伏不等。

在选择接触器时，需根据电路的额定电压确定所需的额定电压，以确保接触器能够承受电路的工作电压并保持稳定的工作状态。

1.3 综合考虑：在进行接触器选型时，需要综合考虑负载电流、额定电压以及其他因素，如环境温度、开关次数等。

施耐德提供了详细的产品参数与技术手册，可根据实际需求进行选择。

二、接触器类型2.1 直流接触器：施耐德的直流接触器适用于直流电路的控制，具有快速响应、高可靠性和较长的使用寿命等特点。

根据不同的负载类型和控制方式，可选择不同的直流接触器。

2.2 交流接触器：施耐德的交流接触器适用于交流电路的控制，具有低功耗、低噪音和较高的开关频率等特点。

根据负载电流和控制电压，可选择不同的交流接触器。

2.3 特殊型接触器：施耐德还提供了一些特殊型接触器，如防爆型接触器、太阳能接触器等，以满足特殊环境或应用的需求。

在特殊情况下，可根据实际要求选择相应的特殊型接触器。

三、接触器特性3.1 寿命与可靠性：施耐德接触器具有较长的机械寿命和电气寿命，能够在重复的开关操作中保持稳定的性能。

此外，施耐德接触器还具有较高的抗震动和抗冲击能力，能够适应恶劣的工作环境。

3.2 动作特性：施耐德接触器的动作特性包括动作时间、释放时间和动作电流等。

根据实际应用需求，可选择适合的动作特性，以确保接触器能够在预定的时间内完成开关操作。

断路器与接触器的选型

断路器与接触器的选型断路器和接触器的额定电流都应大于等于所爱护和掌握的电动机的额定电流。

一般来说，由于启停电动机是用接触器掌握，且电动机的过负荷一般也是用热继或马达爱护器协作接触器实现，而断路器只作短路爱护用，很少操作，因此一般接触器的选择要大一～二挡，而断路器只要满意短路爱护要求即可。

15kW电动机的额定电流约为30A，一般接触器可选40A或50A，断路器可选32A或40A。

断路器需要依据电机实际电流的1.6倍来选，而接触器和热继电器只需依据你所需样原来选就可以了，一般都有多少KW用多大接触器。

但单相220V另当别论选型不能依据三相来计算。

四极三相异步电动机的额定电流是额定功率的两倍也是毫无疑问的。

关键问题在于热继电器的整定值上，一般整定值为额定电流的 1.15－1.2之间，这样电机才能正常工作。

（1）沟通接触器的电压等级要和负载相同，选用的接触器类型要和负载相适应。

（2）负载的计算电流要符合接触器的容量等级，即计算电流小于等于接触器的额定工作电流。

接触器的接通电流大于负载的启动电流，分断电流大于负载运行时分断需要电流，负载的计算电流要考虑实际工作环境和工况，对于启动时间长的负载，半小时峰值电流不能超过商定发热电流。

（3）按短时的动、热稳定校验。

线路的三相短路电流不应超过接触器允许的动、热稳定电流，当使用接触器断开短路电流时，还应校验接触器的分断力量。

（4）接触器吸引线圈的额定电压、电流及帮助触头的数量、电流容量应满意掌握回路接线要求。

要考虑接在接触器掌握回路的线路长度，一般推举的操作电压值，接触器要能够在85～110%的额定电压值下工作。

假如线路过长，由于电压降太大，接触器线圈对合闸指令有可能不起反映；由于线路电容太大，可能对跳闸指令不起作用。

（5）依据操作次数校验接触器所允许的操作频率。

假如操作频率超过规定值，额定电流应当加大一倍。

（6）短路爱护元件参数应当和接触器参数协作选用。

选用时可参见样本手册，样本手册一般给出的是接触器和熔断器的协作表。

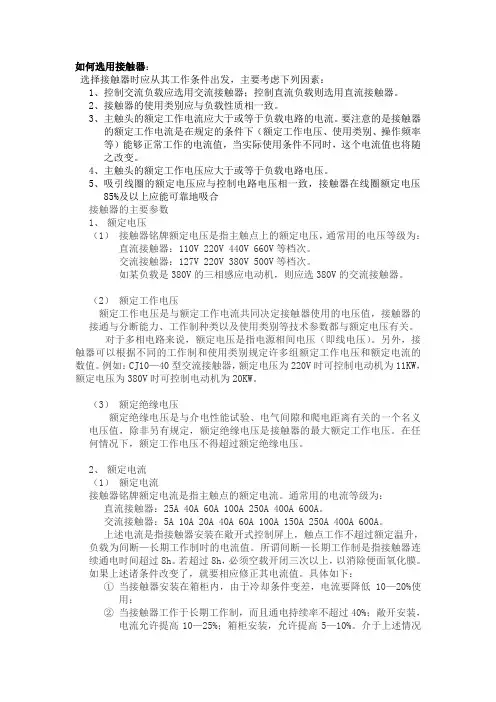

如何选用接触器汇总

如何选用接触器：选择接触器时应从其工作条件出发，主要考虑下列因素：1、控制交流负载应选用交流接触器；控制直流负载则选用直流接触器。

2、接触器的使用类别应与负载性质相一致。

3、主触头的额定工作电流应大于或等于负载电路的电流。

要注意的是接触器的额定工作电流是在规定的条件下（额定工作电压、使用类别、操作频率等）能够正常工作的电流值，当实际使用条件不同时，这个电流值也将随之改变。

4、主触头的额定工作电压应大于或等于负载电路电压。

5、吸引线圈的额定电压应与控制电路电压相一致，接触器在线圈额定电压85%及以上应能可靠地吸合接触器的主要参数1、额定电压（1）接触器铭牌额定电压是指主触点上的额定电压，通常用的电压等级为：直流接触器：110V 220V 440V 660V等档次。

交流接触器：127V 220V 380V 500V等档次。

如某负载是380V的三相感应电动机，则应选380V的交流接触器。

（2）额定工作电压额定工作电压是与额定工作电流共同决定接触器使用的电压值，接触器的接通与分断能力、工作制种类以及使用类别等技术参数都与额定电压有关。

对于多相电路来说，额定电压是指电源相间电压（即线电压）。

另外，接触器可以根据不同的工作制和使用类别规定许多组额定工作电压和额定电流的数值。

例如：CJ10—40型交流接触器，额定电压为220V时可控制电动机为11KW，额定电压为380V时可控制电动机为20KW。

（3）额定绝缘电压额定绝缘电压是与介电性能试验、电气间隙和爬电距离有关的一个名义电压值，除非另有规定，额定绝缘电压是接触器的最大额定工作电压。

在任何情况下，额定工作电压不得超过额定绝缘电压。

2、额定电流（1）额定电流接触器铭牌额定电流是指主触点的额定电流。

通常用的电流等级为：直流接触器：25A 40A 60A 100A 250A 400A 600A。

交流接触器：5A 10A 20A 40A 60A 100A 150A 250A 400A 600A。

22kW三相电机采用星三角降压方式启动,需要选用多大的接触器和热继电器？

问题22kW三相电机采用星三角降压方式启动，需要选用多大的接触器和热继电器？回答如题主所述，22kW三相电动机采用星三角启动方式，接触器和热继电器应选多大合适？三相异步电动机启动时的电流是满载电流的5-7倍，22kW电机的瞬时启动电流最高可达300A，如不实施降压启动，如此高的电流对操作人员是很危险的，对电网的冲击也非常严重。

星三角降压启动接线星三角启动器应该选多大功率的交流接触器，以及多少安的热继电器？22kW电机的额定电流44A，一般接触器按照电机额定电流的1.5倍选择，也就是66A左右的交流接触器就可以。

选择热继电器与选择接触器不同，最大电流不可超过电机的额定电流，也就是22kW电机所配的热继电器最大电流不能超过44A。

如果继电器是60A可调节至40A为最佳，因为电机不可能达到满载。

在选择热继电器时，不能超过被拖动功率的最大工作电流，否则就会失去保护电器设备的作用。

22kW星三角降压启动箱的价格大概600—3000之间，具体配置不同价格也不同。

星三角降压启动箱电机星三角降压启动六根线接线注意事项1、在接线时先将电机定子接线柱上的三个连接片拆掉，如果没有拆连接片，一启动就短路放炮，星形接法接触器和角形接法接触器就是用来代替这三个连接片的。

2、星三角降压启动的电机必须是角形接法的电机，星形接法电机无法用形星三角降压启动。

星形接法电机每相绕组额定电压是220V，角形接法电机每相绕组额定电压是380V。

星三角降压启动，在启动时是星形接法，这时电机每相绕组承受的是220V电压，切换为角形连接后每相绕组承受的电压变为380V。

本身就是角形接法的电机，绕组额定电压是380V，先让它承受220V，也没有问题。

但本身是星形接法的电机，绕组额定电压是220V，让它承受380V电压，就会烧毁了。

当然，星形接法电机一般功率都比较小，用不着什么星三角降压启动。

星三角降压启动柜声明本号所刊发文章仅为学习交流之用，无商业用途，向原作者致敬。

22KW电机采用星三角启动,选用多大空开和交流接触器

22KW电机采用星三角启动，选用多大空开和交流接触器这种启动方式广泛用在大功率异步电动机当中，体积小、成本低、动作可靠、寿命长等优点。

星三角起动运行原理星三角起动控制电路三个接触器，主接触器、星接触器、角接触器、延时继电器。

起动时，主接触器和星接触器吸合，当电机转速达到一定程度时，时间继电器延时后，主接触器和角接触器吸合，从而实现星三角接线方式的变化换。

电压及电流关系星型接法：I线＝I相、U线＝√3U相角型接法：I线＝√3I相、U线＝U相核算电机的额定电流Ie，估算可知约45A。

星三角起动电路的元件容量选择断路器选择通常情况下，鼠笼型电机的直接起动电流是运行电流的5～7倍，采用星三角降压起动电路后，起动电流约运行电流的2～5倍。

又因为断路器所在位置在三角形外围电路，按1.5～2选择即可。

断路器的容量：I＝（1.5～2）Ie＝67.5A～90A。

交流接触器选择根据电气控制电路可知，主接触器和角接触器都是串接在三角形内部电路里。

通过的电流应该是电机额定电流的√3/3倍，星接触器的容量一般小于角接触器容量，通常以主接触器容量的0.8计算，额外加20%裕量，用作接触器容量的选择依据。

主接触器和角接触器容量计算流过线路额定电流I＝√3/3Ie≈26A，计算接触器容量I＝1.2X26＝31.2A星接触器容量计算I＝0.8X26+26x20%＝26A。

热继电器选用它所在位置线电流I＝√3/3Ie≈26A，整定电流为I＝（1.1～1.2）X26＝28.6A～31.2A导线横截面积选择由上述可知，三角形外围电路电流45A，可用10mm2铜线，内部电路电流是26A，用6mm2铜线。

总结；主角接触器容量32A靠上，用40A作为主接触器和角接触器容量基本上没问题，星接触器容量26A靠上，用32A作为星接触器够用了，热继电器整定电流32A。

题目用200A断路器符合要求。

直接起动才是运行电流的5～7倍，现在用的是星三角起动电路，而且我们通常把断路器都是安装在三角形外围电路的，按照1.5～2倍的电机额定电流计算，2倍电机额定电流计算就是90A，选用100A的断路器即可。

交流接触器选型根据电动机的启动电流来选

交流接触器选型根据电动机旳启动电流来选,一般取启动电流旳1.５倍比较合适ﻫ５5KW在三角形接法运营电流是80A左右,因此该接触器选120A旳即可ﻫ而你采用旳是星型启动,那么星型旳接触器就要考虑到启动电流55KW在星型接法运营电流是８0A旳1/3，即２7Ａ左右；此外启动电流一般按7倍旳运营电流计算，因此该接触器选２00A旳即可。

电动机配套使用旳交流接触器,应当考虑到电动机旳启动电流，选择不小于电动机额定电流３－5倍旳。

交流接触器过小,其触点容易产生火花、发热，甚至烧坏。

交流接触器旳阐明书上有使用规定,你参照选择使用就可以了。

其他答案１。

电机1．1，１.５，2.2，３,4,5.5，7.５,10，１1，1５，１8.5，２2，3０。

ﻫ2。

接触器cｊx２(cj２0)９A，9A，12A,１6A，25A，40A,40A,５0A,63A，６5A,65A（１00Ａ）,1００A, ﻩﻩﻩﻩ每一千瓦旳工作电流为两安左右,我喜欢用两到三倍旳,比较耐用性能又好,价钱也贵不了多少。

根据电动机功率选择接触器,如7.5千瓦电动机电流１5A,接触器选择电流为２0A旳.２．２千瓦电动机电流5Ａ,接触器选择电流为10A 旳.电动机如何选择交流接触器、空开、过热继电器电动机如何选择交流接触器、空开、过热继电器电机如何配线选用断路器热继电器如何根据电机旳功率考虑电机旳额定电压电流配线选用断路器热继电器三相二百二电机千瓦三点五安培。

常用三百八电机一种千瓦两安培。

低压六百六电机千瓦一点二安培。

高压三千伏电机四个千瓦一安培。

高压六千伏电机八个千瓦一安培。

一台三相电机除懂得其额定电压以外还必须懂得其额定功率及额定电流例如一台三相异步电机7.5KW４极常用一般有２、４、6级级数不同样其额定电流也有区别其额定电路约为１5A 。

1、断路器一般选用其额定电流１.５－２.5倍常用DZ47-60 32A2、电线根据电机旳额定电流１5A选择合适载流量旳电线如果电机频繁启动选相对粗一点旳线反之可以相对细一点载流量有有关计算口决这里我们选择4平方3、交流接触器根据电机功率选择合适大小就行 1.5-２.5倍，一般其选型手册上有型号这里我们选择正泰ＣJX2--2５１0还得注意辅助触点旳匹配不要届时候买回来辅助触点不够用。

交流接触器线圈的额定工作电流

交流接触器线圈的额定工作电流
交流接触器是一种电气控制设备，常用于控制电动机或其他大功率负载的开关。

接触器的
工作原理是通过控制线圈的电流来控制主触点的通断，从而实现对负载的控制。

线圈是接
触器的一个重要部分，它负责产生磁场，通过磁力来吸合或释放主触点。

接触器线圈的额定工作电流是指在正常工作条件下，线圈可以承受的最大电流。

在选择接
触器时，需要根据负载的电流大小来选定适合的接触器线圈。

如果线圈的额定工作电流过小，可能无法稳定地驱动主触点，导致接触器无法正常工作；如果线圈的额定工作电流过大，可能会造成线圈过热甚至烧毁。

额定工作电流的计算方法一般是根据线圈的电阻和电源的电压来确定的。

线圈的电阻越小，额定工作电流就越大；电源的电压越高，额定工作电流也会相应增加。

除此之外，还需要
考虑到线圈的温升和周围环境的温度等因素。

对于长时间工作在额定电流以下的接触器线圈来说，其寿命一般会比较长，而如果超过额
定电流工作，可能会缩短线圈的使用寿命，甚至造成线圈的损坏。

因此，正确选择接触器
线圈的额定工作电流是非常重要的。

在实际应用中，除了考虑额定工作电流外，还需要考虑其他因素，比如启动电流、保持电流、环境温度等。

需要根据具体的负载要求来选择适合的接触器线圈。

总的来说，接触器线圈的额定工作电流是一个非常重要的参数，正确选择和使用接触器线
圈可以保证接触器的正常工作和延长其使用寿命。

在选型和安装时，需要仔细考虑各种因素，确保接触器线圈能够稳定、安全地工作。

希望本文能够对读者对交流接触器线圈的额
定工作电流有所帮助。

交流接触器选型计算公式

交流接触器选型计算公式1. 根据电机额定电流选择。

- 一般来说，对于普通三相交流电动机，交流接触器的额定电流I_CJ应大于或等于电动机的额定电流I_M，即I_CJ≥ I_M。

- 对于电动机额定电流的计算，如果是三相异步电动机，其额定电流I_M=(P)/(√(3)Ucosφeta)，其中P是电动机的额定功率（单位：kW），U是电动机的额定电压（单位：V），一般为380V，cosφ是电动机的功率因数，eta是电动机的效率。

- 例如，一台三相异步电动机，额定功率P = 10kW，额定电压U = 380V，功率因数cosφ=0.85，效率eta = 0.9。

- 首先计算电动机额定电流I_M=(10×1000)/(√(3)×380×0.85×0.9)≈19.9A。

- 那么交流接触器的额定电流应选择大于或等于19.9A的型号，如可以选择额定电流为25A的交流接触器。

2. 考虑启动电流。

- 电动机在启动时会产生较大的启动电流，一般鼠笼型电动机的启动电流是额定电流的4 - 7倍。

- 为了确保交流接触器在电动机启动时能够可靠工作，对于频繁启动的电动机，交流接触器的额定电流应适当放大。

可以按照I_CJ≥ kI_M来选择，其中k为系数，对于频繁启动的电动机，k可取1.5 - 2.5。

- 例如，对于上述10kW电动机，如果是频繁启动，取k = 2，则I_CJ≥2×19.9 = 39.8A，此时应选择额定电流为40A或更大的交流接触器。

3. 控制回路电压的选择。

- 交流接触器的控制回路电压有多种，如220V、380V等。

这需要根据控制电源的实际情况来选择。

- 如果控制电源是220V的单相电源，就选择控制线圈电压为220V的交流接触器；如果控制电源是380V的三相电源中的一相，就可以选择控制线圈电压为380V的交流接触器。

交流接触器的选用方法

电动机如何选用热继电器和接触器电动机接触器热元件的选择：口决：电动机选接流，两倍额电流求；电动机选热件，一点二五额流算；一倍额流来整定，过载保护有保证。

说明：一般交流接触器的额定电流按电动机额定电流的1.3～2倍选择，口决中取最大值。

电动机过负荷保护采用热继电器时，继电器的额定电流通常不小于电动机额定电流的1.1～1.25倍，整定值按电动机1倍电流整定。

转贴：热继电器的选用方法为使热继电器能真正起到保护作用，必须要正确选用热继电器。

过去大家都习惯按电动机额定电流来选用热继电器，实际上这样是不够确当的，如果保护一台重载起动的电动机，只按电动机额定电流选用，那么电动机在起动时热继电器就要脱扣，造成误动作。

因此在选用热继电器时，要考虑几个基本条件。

（一）电动机的容量和电压是选择热继电器的主要依据。

（二）按电动机所带负载性质来选用；例如是轻载还是重载，是长期工作还是短期工作等等。

（三）电动机的起动时间及起动电流倍数，是选用热继电器的重要依据。

如果负载惯性居大起动时间长，所选用的热继电器的整定电流应比电动机额定电流稍高，才能达到正确保护。

如果出厂的整定电流与选用值有差距，可用调节凸轮调到合适值。

（四）我国目前生产的热继电器，基本上适用于轻载起动长期工作，或间断长期工作的电动机保护。

对反复短时工作的电动机的保护，只有一定的适应性，而对密集起动正反转工作，及转子反接制动的电动机，则不能起到充分保护作用，在选用热继电器时必须注意这一点。

例1 有一台电压380伏20千瓦电动机，拖动脱水离心机，用补偿器降压起动，起动电流为额定电流的2.5（40x2.5=100安），起动时间为40秒然后进入满载运行。

试问热继电器如何选择？刻度电流如何整定？解：由热继电器特性知，当刻度电流倍数为2.5倍时，动作时间小于2分钟。

根据给定的条件电动机起动电流为100安，起动时间40秒，所以应将电流调到40安，电动机在40秒内起动，热继电器不会动作。

接触器选型

接触器选型交流接触器常用于远距离接通和分断电压至660V、电流至600A的交流电路，以及频繁起动和控制交流电动机的场合。

由于交流电路的使用场合比直流广泛，交流电动机在工厂中使用特别多，所以交流接触器的品种和规格更为繁多，常用的有CJ20、B、3TB、LCl—D与CJ40等系列交流接触器。

其中CJ20为我国70年代后期到20世纪80年代完成的更新换代产品；B、3TB、LCl—D系列为同期引进国外技术制造的产品。

CJ40系列为20世纪90年代跟踪国外新技术、新产品自行开发、设计、试制的产品，达到国外20世纪80年代末90年代初水平，现已完成63、80、100、125、160、200、250、315、400、500A十个电流等级，最大容量可达800A。

1．CJ20系列交流接触器 CJ20系列交流接触器适用于交流50Hz、电压至660V、电流至630A的电力系统，供远距离接通和分断线路，以及频繁地起动及控制电动机用。

其机械寿命高达1000万次，电寿命为120万次，主回路电压可由380V 至660V，部分可达1140V，规格齐全，直流控制可考虑特殊订货。

CJ20系列交流接触器为直动式，主触头为双断点，磁系统为U形，采用优质吸震材料作缓冲，动作可靠。

接触器采用铝基座，陶土灭弧罩，性能可靠，辅助触头采用通用辅助触头，根据需要可制成各种不同组合以适应不同需要。

该系列接触器的结构优点是体积小，重量轻，易于维修保养，安装面积小，噪声低等。

型号含义：技术数据见表1-2~1-4。

2．B系列交流接触器这是一种新型的接触器，它是引进德国BBC公司生产线和生产技术而生产的交流接触器。

该系列接触器的工作原理与我国现有的交流接触器相同，但因采用了合理的结构设计、合理的尺寸参数的配合和选择，各零件按其功能选用最合适的材料和采用先进的加工工艺，故产品具有较高的技术经济指标。

B系列接触器具有正装式结构与倒装式结构两种布置形式。

正装式结构，即触头系统在前面，磁系统在后面靠近安装面，属于这种结构形式的有B9、B12、B16、B25、B30、B460及K型七种。

交流接触器选型

问： 22kw电动机应该选多大的交流接触器，热继电器，塑壳断路器，和进出现电缆，。

给个计算方法和元器件的型号答：1、算出额定电流I=P/1.732UcosΦ=22/1.732/0.38/0.8=22/0.53=42A2、热继电器按额定电流的1.2倍左右选择，选50A的3、塑壳断路器按额定电流的1.5倍至2倍范围选择，选60或80A的。

4、交流接触器按额定电流的2倍左右选择，选80或100A的。

5、电缆选择如果是近距离（几十米以内），铜电缆6平方毫米，铝电缆10平方毫米。

如果是百米以上的距离，铜电缆16平方毫米，铝电缆25平方毫米如果介于近距离于远距离之间，铜电缆10平方毫米，铝电缆16平方毫米。

选择导线必须满足的四个原则：1)近距离和小负荷按发热条件选择导线截面（安全载流量），用导线的发热条件控制电流，截面积越小，散热越好，单位面积内通过的电流越大。

2)远距离和中等负荷在安全载流量的基础上，按电压损失条件选择导线截面，远距离和中负荷仅仅不发热是不够的，还要考虑电压损失，要保证到负荷点的电压在合格范围，电器设备才能正常工作。

3）大档距和小负荷还要根据导线受力情况，考虑机械强度问题，要保证导线能承受拉力.4)大负荷在安全载流量和电压降合格的基础上，按经济电流密度选择，就是还要考虑电能损失，电能损失和资金投入要在最合理范围。

导线的安全载流量为了保证导线长时间连续运行所允许的电流密度称安全载流量。

一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。

安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。

一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。

追问：那能不能给我个导线载流量的标准。

低压电器西门子交流接触器的功能介绍及选型方法

低压电器西门子交流接触器的功能介绍及选型方法接触器一种电磁式自动开关，在电工学上，接触器是一种用来接通或断开带负载的交直流主电路或大容量控制电路的自动化切换器，主要控制对象是电动机，此外也用于其他电力负载，如电热器，电焊机，照明设备，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大他主要用于电动机频繁启动和远距离控制，使操作更加安全方便。

接触器是应用较多的主要低压电器之一，市面上的接触器品牌也比较多。

下面我们就围绕西门子交流接触器进行一下交流接触器的功能介绍和选型方法。

通用接触器可大致分以下两类。

1、交流接触器。

主要有电磁机构、触头系统、灭弧装置等组成。

西门子接触器型号很多，西门子交流接触器主要有国产3TS系列交流接触器、SIRIUS(国产)3RT5/6系列交流接触器、SIRIUS(进口)3RT1/2系列交流接触器等等。

2、直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和结构基本上与交流接触器是相同的。

西门子直流接触器主要有3TC系列。

交流接触器的选用，应根据负荷的类型和工作参数合理选用。

具体分为以下步骤：1、确认负载的类型常用负载种类有：一类、二类、三类和四类，分别记为AC-1 、AC-2 、AC-3和AC-4。

AC-1类负载为：无感或微感负荷，即阻性负载，如白炽灯、电阻炉等;AC-2类负载为：绕线式异步电动机的起动和停止;AC-3类负载为：笼型异步电动机的起动、运转中分断(允许操作频率不超过每分钟5次和每10分钟10次的点动或反接制动);AC-4类负载为：笼型异步电动机的频繁起动、反接制动或反向运转、点动。

2、选择接触器的额定参数根据被控对象和工作参数如电压、电流、功率、频率及工作制等确定接触器的额定参数。

1)接触器的线圈频率、电压，一般应低一些为好，这样对接触器的绝缘要求可以降低，使用时也较安全。

但为了方便和减少设备，常按实际电网频率、电压选取。

交流接触器选型原则

交流接触器的选用原则接触器作为通断负载电源的设备，接触器的选用应按满足被控制设备的要求进行，除额定工作电压与被控设备的额定工作电压相同外，被控设备的负载功率、使用类别、控制方式、操作频率、工作寿命、安装方式、安装尺寸以及经济性是选择的依据。

选用原则如下：（1）交流接触器的电压等级要和负载相同，选用的接触器类型要和负载相适应。

（2）负载的计算电流要符合接触器的容量等级，即计算电流小于等于接触器的额定工作电流。

接触器的接通电流大于负载的启动电流，分断电流大于负载运行时分断需要电流，负载的计算电流要考虑实际工作环境和工况，对于启动时间长的负载，半小时峰值电流不能超过约定发热电流。

（3）按短时的动、热稳定校验。

线路的三相短路电流不应超过接触器允许的动、热稳定电流，当使用接触器断开短路电流时，还应校验接触器的分断能力。

（4）接触器吸引线圈的额定电压、电流及辅助触头的数量、电流容量应满足控制回路接线要求。

要考虑接在接触器控制回路的线路长度，一般推荐的操作电压值，接触器要能够在85～110％的额定电压值下工作。

如果线路过长，由于电压降太大，接触器线圈对合闸指令有可能不起反映；由于线路电容太大，可能对跳闸指令不起作用。

（5）根据操作次数校验接触器所允许的操作频率。

如果操作频率超过规定值，额定电流应该加大一倍。

（6）短路保护元件参数应该和接触器参数配合选用。

选用时可参见样本手册，样本手册一般给出的是接触器和熔断器的配合表。

接触器和空气断路器的配合要根据空气断路器的过载系数和短路保护电流系数来决定。

接触器的约定发热电流应小于空气断路器的过载电流，接触器的接通、断开电流应小于断路器的短路保护电流，这样断路器才能保护接触器。

实际中接触器在一个电压等级下约定发热电流和额定工作电流比值在1～1.38之间，而断路器的反时限过载系数参数比较多，不同类型断路器不一样，所以两者间配合很难有一个标准，不能形成配合表，需要实际核算。

（7）接触器和其它元器件的安装距离要符合相关国标、规范，要考虑维修和走线距离。

接触器选用原则_不同负载下交流接触器选用方法

接触器选用原则_不同负载下交流接触器选用方法在软起动器的应用中，一些使用者经常存在这样的一些错误概念：1、认为电动机是否能起动成功和软起动器的性能有关，较重负载情况下应选好的品牌、甚至国外的品牌2、当出现电动机不能将负载起动起来的情况时，认为是软起动器的容量不够，应当增大软启动器的容量。

3、认为某种起动方式特别适合“重载”起动。

4、认为起动电流越小，电网降压越少的软起动器性能越好。

出现这些错误的认识是由于对电动机软启动器的原理没有理解和认识。

下面我们就针对上述问题一一进行分析。

第一个错误概念：电动机能否起动成功是否和软起动器的性能有关。

这个问题要分两个方面来分析，首先要看到，好的品牌相应的产品质量相对较好，因此就可靠性来说，好的品牌出故障的几率会相对较少。

但是，就起动电动机负载的本质来说，起决定性作用的是电动机的起动转矩，而对于电动机转矩来说，它和许多因素有关。

电动机软启动器作为一种调压器，只能改变电动机定子电压这一个控制量，而电动机转矩同定子电压的平方成正比，改变了定子电压也就是改变了电动机转矩，这个基本的原理是无法改变的，各品牌的软起动器都是基于这个原理设计的，和其产品性能或品质无关。

因此，无论是国产品牌还是国外品牌，在起动转矩这个问题上，基本是相同的，只要不是软启动器出现故障，则如出现电动机不能将负载起动起来的情况，换用其他更好的品牌产品是没有用的。

电动机能否起动成功是否和软起动器的容量有关。

这个问题实际是将软启动器的容量和电动机的容量混淆了，或者说是将容量和驱动转矩混淆了，实际上这是两个不同的概念。

对于电动机来说，容量和驱动转矩是有一定的同性的，电动机容量大同时反映了其可以输出更大的驱动转矩。

对于软起动器来说则不能这么认为，软启动器的容量只是代表了其能够承受的最大起动容量，至于实际输出多大转矩则完全取决于电动机自身。

从定性上来说，软启动器只是一个电源，不是驱动机构，并不能提供驱动转矩。

软起动器容量再大，但电机容量太小仍然不能起动成功。

交流接触器选用的7个基本原则

交流接触器选用的7个基本原则沟通接触器选用有7个原则，如下：1、选择接触器的极数。

2、选择主电路的参数，包括额定工作电压，额定工作电流，额定通断力量和耐受过载力量等。

3、选择合适的掌握电路参数。

4、选择合适的电寿命和使用类别。

5、对于电动机用接触器，要依据电动机运行的状况来分别考虑。

对于单向运行的电动机，例如风机、水泵类负载，可按AC-3类别来选用沟通接触器；对于可逆的电动机，其反向运转、点动和反接制动时接通电流可达8倍额定电流以上，因此要按AC-4类别来选用沟通接触器。

当电动机的功率不大于630kW时，接触器应当能承受8倍额定电流至少运行10s。

选择电动机回路使用的沟通接触器额定电流，有一个阅历公式Ie=(PM×103)/(K×UN)，公式中，PM为电动机的功率，单位是kW；UN 为的额定电压；Ie为沟通接触器的额定电流；K为阅历系数，一般取值为1-1.4。

对于一般的电动机，工作电流均小于额定电流，虽然电动机的起动电流可达额定电流的4-8.4倍，但是时间短，对接触器主触头的烧蚀作用不大，所以选择沟通接触器额定电流的K系数为1.25即可。

例如电动机的功率为30kW，由式Ie=(PM×103)/(K×UN)，有Ie=(30×1000)/(1.25×380)≈63.2A，故取沟通接触器的额定电流为63A。

需要指出的是：接触器的额定通断力量应当高于通断时电路中可能消失的电流值，而接触器耐受过载电流的力量则应当高于电路中可能消失的过载电流值。

由于电路中这些数据均可以通过使用类别和工作制来确定，因此按使用类别和工作制来选用接触器是合理的。

这也是用接触器生产厂家给出的接触器选用表格的依据。

绕线转子异步电动机接通电流及分断电流都是2.5倍额定电流，可选用使用类别为AC-2的沟通接触器。

6、电热设备选用沟通接触器的原则：可按AC-1使用类别来选取，选用接触器时使得接触器的额定电流大于或等于1.2倍电热装置的额定电流即可。
