基于max038的信号发生器设计说明

合集下载

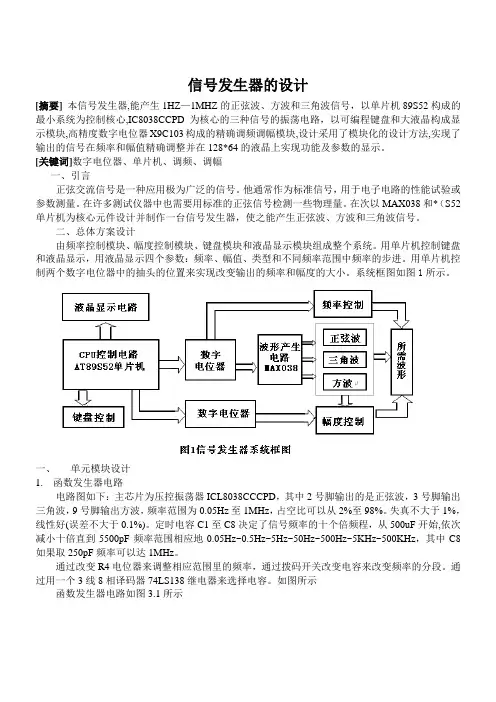

基于MAX038的信号发生器的设计

信号发生器的设计[摘要] 本信号发生器,能产生1HZ—1MHZ的正弦波、方波和三角波信号，以单片机89S52构成的最小系统为控制核心,IC8038CCPD为核心的三种信号的振荡电路，以可编程键盘和大液晶构成显示模块,高精度数字电位器X9C103构成的精确调频调幅模块,设计采用了模块化的设计方法,实现了输出的信号在频率和幅值精确调整并在128*64的液晶上实现功能及参数的显示。

[关键词]数字电位器、单片机、调频、调幅一、引言正弦交流信号是一种应用极为广泛的信号。

他通常作为标准信号，用于电子电路的性能试验或参数测量。

在许多测试仪器中也需要用标准的正弦信号检测一些物理量。

在次以MAX038和*（S52单片机为核心元件设计并制作一台信号发生器，使之能产生正弦波、方波和三角波信号。

二、总体方案设计由频率控制模块、幅度控制模块、键盘模块和液晶显示模块组成整个系统。

用单片机控制键盘和液晶显示，用液晶显示四个参数：频率、幅值、类型和不同频率范围中频率的步进。

用单片机控制两个数字电位器中的抽头的位置来实现改变输出的频率和幅度的大小。

系统框图如图1所示。

一、单元模块设计1.函数发生器电路电路图如下：主芯片为压控振荡器ICL8038CCCPD，其中2号脚输出的是正弦波，3号脚输出三角波，9号脚输出方波，频率范围为0.05Hz至1MHz，占空比可以从2%至98%。

失真不大于1%，线性好(误差不大于0.1%)。

定时电容C1至C8决定了信号频率的十个倍频程，从500uF开始,依次减小十倍直到5500pF频率范围相应地0.05Hz~0.5Hz~5Hz~50Hz~500Hz~5KHz~500KHz，其中C8如果取250pF频率可以达1MHz。

通过改变R4电位器来调整相应范围里的频率，通过拨码开关改变电容来改变频率的分段。

通过用一个3线8相译码器74LS138继电器来选择电容。

如图所示函数发生器电路如图3.1所示图3.1X9c103是10K的单100抽头非易失性线性数字电位器,有100个阻值,包含有100个电阻单元的电阻阵列。

MAX038的信号发生器的设计

MAX038的信号发生器的设计1.设计思路信号发生器是实验室的基本设备之一，目前广泛使用的是一些标准产品，虽然功能齐全、性能指标较高，但是价格较贵，而且许多功能却用不上。

MAX038是MAXIM公司生产的一个只需要很少外部元件的精密高频波形产生器，他能产生准确的高频正弦波、三角波、方波。

输出频率和占空比可以通过调整电流、电压或电阻来分别地控制。

所需的输出波形可由在A0和A1输入端设置适当的代码来选择.MAX038的引脚功能如下所示REF：2.50 V带隙基准电压输出端；6，9，11，18：GND地；A0：波形选择输入端，TTL／CMOS兼容；A1：波形选择输人端，TTL／CMOS兼容；COSC：外部电容连接端；DADJ：占空比调整输入端；FADJ：频率调整输入端；IIN：用于频率控制的电流输入端；PDO：相位检波器输出端。

如果不用相位检波器则接地；PDI：相位检波器基准时钟输入端。

如果不用相位检波器则接地；SYNC：TTL／CMOS兼容的同步输出端，可由DGND至DV+间的电压作为基准。

可以用一个外部信号来同步内部的振荡器。

如果不用则开路；DGND：数字地。

让他开路使SYNC无效，或是SYNC不用；DV+：数字+5 V电源。

如果SYNC不用则让他开路；V+：+5 V电源；OUT：正弦波、方波或三角波输出端；V-：-5 V电源。

图1 MAX038 信号发生器1表1 MAX038信号发生器管脚2.方案设计2.1信号产生电路该简易信号发生器可以输出三角波、方波、正弦波和阶跃波4种波形;3个固定频率选择;以及10个电压选择。

此外，为了更好的满足大多数实验与电路检测的要求，该信号发生器还可以输出电荷量。

该信号发生器电路主要由信号产生电路、电压电荷输出电路和电源模块三部分组成。

对于三角波、方波、正弦波3种信号，其信号产生电路的核心器件为MAX038，3种输出波形由波形设定端A0，A1控制，其编码如表2所示。

基于MAX038的单片机多波调频信号产生器的设计

基于MAX038的单片机多波调频信号产生器的设计
文章介绍了MAX038 的特性和功能，以及由单片机、MAX038 和D/A 转换器构成的多波形数字调频信号产生器的系统结构、控制方式、软件设计和参数配置。

单片机通过D/A 转换器对MAX038 的控制实现频率和占空比的调控，在0.1Hz～12MHz 内产生三角波、正弦波和方波，可应用于各种电子测量和控制场合。

在现代电子测量、控制、通信系统等技术领域中，具有频率范围宽、分辨率高、快速转换的多种模式的信号源是非常重要的。

本文设计的多波形调频信号产生器是由单片机、MAX038 和D/A 转换器构成的，它的频率和波形由单片机闭环调控，能较好地面向各种测控应用。

1 MAX038 特性功能、内部结构和工作原理
MAX038 是Maxim 公司推出的一种精密高频波形产生器件，可组成程控多波数字调频信号产生器，能产生准确的高频三角波、矩形波和脉冲波。

输出频率范围从0.1Hz～20MHz，可由内部的2.5V 带隙电压基准及外部的电容和电阻矩阵控制；占空比可在较大的范围内由一个±2.3V的线性信号控制变化，便于进行脉冲宽度调制和产生锯齿波，占空比和频率控制是独立的。

输出波形可以通过在控制引脚上设置代码来选择，所有输出波形的峰值为±2V；MAX038 具有输出阻抗、驱动能力大（可以驱动±20mA的电流）的特点。

1.1 MAX038 的特性功能
MAX038 的主要特性为：
0.1Hz～20MHz 工作频率范围；
三角波、正弦波、矩形波和脉冲波；
独立的频率和占空比调整；。

基于MAX038的程控函数信号发生器的设计

基于MAX038的程控函数信号发生器的设计引言在现代电子技术的研究及应用领域。

常常需要高精度且频率可调的信号源。

MAX038是MAXIM公司开发的新一代专用函数信号发生芯片，它可以产生正弦波、方波和三角波等三种波形，而且频率和占空比独立可调。

本文设计了一种由LPC2114、MAX038、D／A 转换器以及八选一模拟开关CD4051等构成的程控函数信号发生器。

研究了LPC2114通过D／A转换器实现对MAX038频就绪和占空比的调控方法。

给出了在0.1Hz～20MHz内产生精确的正弦波、方波和三角波的方法。

此外，本函数信号发生器还具有可调范围大、精度高、信号稳定等特点，可以应用于各种电子测量和控制场合。

1 MAX038的主要特性MAX038是MAXIM公司生产的一种具有高频、高精度、低输出电阻而且驱动能力很强的函数信号发生器芯片。

它的内部电路主要由振荡器、振荡频率控制器、2.5 V基准电压源、正弦波形发生器、比较器、多路模拟开关、相位比较器组成。

MAX038主要性能特点如下：◇能精密地产生正弦波、矩形波(含方波)、三角波信号。

◇频率范围从0.1 Hz～20 MHz，最高可达40MHz，各种波形的输出幅度均为2 V(P-P)。

◇占空比调节范围宽，占空比和频率均可单独调节，二者互不影响，占空比最大调节范围为10％～90％。

◇波形失真小，正弦波失真度小于0.75％，占空比调节时的非线性度低于2％。

◇采用±5 V双电源供电，允许有5％变化范围，电源电流为80 mA，典型功耗400 mW，工作温度范围为0～70℃。

◇内设2.5 V电压基准，可利用该电压设定FADJ、DADJ的电压值，从而实现频率微调和占空比调节。

2系统构成与工作原理2.1系统整体构成一系统主要是由主控制器LPC2114、函数发生器MAX038、D／A转换器、LED显示、键盘、波段切换，波形处理和峰值检波等部分组成，其整体结构框图如图1所示。

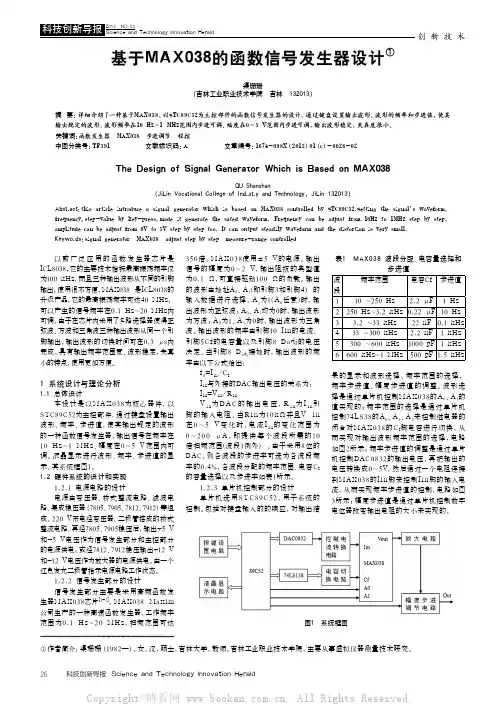

基于MAX038的函数信号发生器设计

图1 系统框图吉林大学，教师，吉林工业职业技术学院，主要从事虚拟仪器测量技术研究。

Science and Technology Innovation Herald1.2.4 显示及键盘电路设计采用液晶对输出波形、频率、幅度进行键盘进行参数的设置[3]。

其键盘按键正弦波、方波、三角波输出选择键一个，输出频率范围选择按输出幅度设置键一个，步进加键一步进减键一个。

1.3 软件系统的设计的单片机主程序框图如图4所首先进行初始化，然后从片内RAM 中读取回车键按下标志位进行判断，如果没有X038输出初始频率和波形；按下则根据中断处理程序获得的有关数据进行处理时，首先根据输入的键值完成对输出波形、波段以及频率的选择，然后根计算输出频率f所需电压的编程数据送DAC0832，这样就在MAX038的输出相应波形和频率的信号。

最后调用显示子程序，在液晶显示屏上前波形发生器的工作参数，即振荡频率、出波形。

2 结语采用89C52完成对函数发生器MAX038的控制，很好实现程控函数发作，这种程控函数发生器的三一个引脚输出，具有输出频率范围宽、稳定，失真小的特点。

参考文献[1] 李琳.单片高频函数发生器M其应用[J].现代电子技术，2007[2] 蒋金弟，朱永辉，毛培法.MAX038高频精密函数发生器原理及应用[J].山西电子技术，2001（2）：39-43.[3] 谢自美.电子线路设计.实验.测试[M].武汉：华中科技大学出版社，图3 频率步进值选择电路图4 主程序流程科技创新导报Science and Technology Innovation Herald。

基于MAX038的多功能信号发生器的设计

1.2国内外现状
信号发生器作为一种常见的应用电子仪器设备，传统的可以完全由硬件电路搭接而成，如采用555振荡电路发生正弦波、三角波和方波的电路便是可取的路径之一．但是这种电路存在波形质量差，控制难，可调范围小，电路复杂和体积大等缺点．在科学研究和生产实践中，如工业过程控制，生物医学，地震模拟机械振动等领域常常要用到低频信号源．而由硬件电路构成的低频信号其性能难以令人满意，而且由于低频信号源所需的RC很大；大电阻，大电容在制作上有困难，参数的精度亦难以保证；体积大，漏电，损耗显著更是其致命的弱点．一旦工作需求功能有增加，则电路复杂程度会大大增加．在70年代后，微处理器的出现，可以利用处理器、A/D/和D/A，硬件和软件使波形发生器的功能扩大，产生更加复杂的波形．这时期的波形发生器多以软件为主，实质是采用微处理器对DAC的程序控制，就可以得到各种简单的波形．90年代末，出现几种真正高性能、高价格的函数发生器．而近几年来，国际上波形发生器技术发展主要体现在以下几个方面：（1）过去由于频率很低应用的范围比较狭小，输出波形频率的提高，使得波形发生器能应用于越来越广的领域．波形发生器软件的开发正使波形数据的输入变得更加方便和容易．（2）由于VXI总线的逐渐成熟和对测量仪器的高要求，在很多领域需要使用VXI系统测量产生复杂的波形，VXI的系统资源提供了明显的优越性，但由于开发VXI模块的周期长，而且需要专门的VXI机箱的配套使用，使得波形发生器VXI模块仅限于航空、军事及国防等大型领域．在民用方面，VXI模块远远不如台式仪器更为方便．（3）随着信息技术蓬勃发展，台式仪器在走了一段下坡路之后，又重新繁荣起来．不过现在新的台式仪器的形态，和几年前的己有很大的不同．这些新一代台式仪器具有多种特性，可以执行多种功能．而且外形尺寸与价格，都比过去的类似产品减少了一半．二十一世纪，随着集成电路技术的高速发展，出现了多种工作频率可过GHz的DDS芯片，同时也推动了信号发生器的发展．相信在接下来的一段时间里，信号发生器的发展仍将取得跨越式的发展！

基于MAX038的信号发生器设计

ＤＣ８２和１Ａ０３２位数模转换芯片ＴＶ６８分别实现了不同函数信号的产生，Ｌ５１，以及对电压、率变化的步进调节。通频过实验分析，系统具有频率范围宽、步进较小、幅度和频率范围宽的特点。关键词：ＭＸ３；Ｕ；频率；Ａ０８ＭＣ幅度
中图分类号：Ｐ１Ｔ３文献标志码：Ａ文章编号：１７ —２Ｘ（０００ — １１０６３９３２１）７０８ —４
ＤｅｉｎｏｉｎａｅｒｔｒｂａｅｎＭＡＸ０８ｓｇｆｓｇｌｇｎｅａｏｓｄｏ３
则ＴＶ６８的数据算法为Ｌ５１
１信号发生器整体框图设计
因为ＭＡ０８本身的失真低于０７％，出频Ｘ３．５输
ＬＩＤＡ一
一
、，
２００００
。，．Ｋ。
式中：０，为输出电流；为采样电阻值；ｒ为ＤＡＲＶｅｆ／
收稿日期：００—００２１４— ３
基金项目：湖南省科技厅规划课题（０９Ｋ１１２０Ｇ３０）
作者简介：鲍祖尚（９３一）男，１６，湖南长沙人，副教授，主要从事单片机与嵌入式系统等方面的科研和教学工作
ＭＡ０８是一款美信公司产生多种函数信号的Ｘ３专门器件，文将讨论应用ＭＡ０８与单片机结合本Ｘ３
构成多种信号发生器，实现以下指标：并能产生正弦
率范围为０１～０００００Ｈ。故只需要考虑步进．２００ｚ方案。要求输出频率范围为１０～１００，０００Ｈｚ其０步进间隔分段调节。１字长的ＤＡ转换器具有２位／４０６种状态，全能够能满足要求。设计选用９完

基于max038的信号发生器设计

一、课题名称：函数信号发生器二、主要技术指标（或基本要求）：1）能精密地产生三角波、锯齿波、矩形波（含方波）、正弦波信号。

2）频率范围从0.1Hz～20MHz，最高可达40MHz，各种波形的输出幅度均为2V（P－P）。

3）占空比调节范围宽，占空比和频率均可单独调节，二者互不影响，占空比最大调节范围是15％～85％。

4）波形失真小，正弦波失真度小于0.75％，占空比调节时非线性度低于2％。

5）采用±5V双电源供电，允许有5％变化范围，电源电流为80mA，典型功耗400mW，工作温度范围为0～70℃。

6）内设2.5V电压基准，可利用该电压设定FADJ、DADJ的电压值，实现频率微调和占空比调节。

7)低阻抗定压输出，输出电阻典型值0.1欧姆，具有输出过载/短路保护。

三、主要工作内容：方案设想，MAX038,OP07,电路原理等资料查询准备。

电路原理图设计绘制，面包板验证设计可行性。

之后进行PCB板设计调整，电路板定制，元件采购；裸板测试，焊接，整机测试。

实验设计进行报告反馈四、主要参考文献：[1]赵涛，辛灿华，姚西霞，陈晓娟，基于MAX038的多功能信号发生器的设计。

《机电产品与创新》2008.07[2]蒋金弟，朱永辉，毛培法。

MAX038高频精密函数信号发生器原理及应用。

《山西电子技术》2001[3]黄庆彩,祖静,裴东兴.基于MAX038的函数信号发生器的设计[J].仪器仪表学报,2004,S1.[4]陈一新.单片高频函数发生器MAX038及其应用[J].中国仪器仪表,2002,04.[5]赵立民.电子技术实验教程[M].北京:机械工业出版社,2004基于MAX038的多波形函数信号发生系统概述和方案设计·概述信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。

各种波形曲线均可以用三角函数方程式来表示。

MAX038多波形信号发生器的设计

本文是全国电子设计竞赛获奖项目，现将设计思路写出来，供大家参考。

一、竞赛试题信号发生器（H题）【高职高专组】1.任务设计并制作一台信号发生器，使之能产生正弦波、方波和三角波信号，其系统框图如图1所示。

(1)基本要求1)信号发生器能产生正弦波、方波和三角波三种周期性波形；2)输出信号频率在100Hz～100kHz范围内可调,输出信号频率稳定度优于10～3；3)在1kW负载条件下，输出正弦波信号的电压峰-峰值Vopp在0～5V范围内可调；4)输出信号波形无明显失真；5)自制稳压电源。

(2)发挥部分1)将输出信号频率范围扩展为10Hz～1MHz，输出信号频率可分段调节：在10Hz～1kHz范围内步进间隔为10Hz；在1kHz～1MHz范围内步进间隔为1kHz。

输出信号频率值可通过键盘进行设置；2)在50W负载条件下，输出正弦波信号的电压峰-峰值Vopp在0～5V范围内可调，调节步进间隔为0.1V，输出信号的电压值可通过键盘进行设置；3）可实时显示输出信号的类型、幅度、频率和频率步进值；二、方案论证1.信号发生电路方案一：采用单片机产生相应的波形，虽然单片机配合DAC也可以产生方波、正弦波、三角波三种波形，控制波形的方式也比较简单，但受到单片机晶振及指令周期的影响，产生的波形频率达不到题目要求，精度也不高。

方案二：采用波形专用发生电路，ICL8038可以产生方波，正弦波，三角波三种波形，是常用的信号源发生电路，但是ICL8038产生波形频率较低，达不到题目要求，另外也不易实现数字控制。

方案三：采用波形专业发生电路MAX038，MAX038是MAXIM公司生产的一种具有高频、高精度、低输出电阻而且驱动能力很强的函数信号发生器芯片。

频率范围从0.1Hz～20MHz，最高可达40MHz，各种波形的输出幅度均为2V。

占空比调节范围宽，占空比和频率均可单独调节，二者互不影响，占空比最大调节范围为10％～90％。

内设2.5V 电压基准，可利用该电压设定FADJ、DADJ的电压值，从而实现频率微调和占空比调节。

基于MAX038的函数发生器的设计

基于MAX038的函数发生器的设计摘要在介绍MAX038 芯片特性的基础上,论述了采用MAX038 芯片设计数字函数信号发生器的原理以及整机的结构设计。

对其振荡频率控制、信号输出幅度控制以及频率和幅度数显的实现作了较详细的论述。

该函数信号发生器可输出三角波,方波和正弦波。

输出频率范围为0. 1Hz 至10MHz。

输出幅度的峰峰值为Vp - p = 5V ,正弦波非线性失真小于1 %。

关键词函数信号; 单片机控制; 数字显示一．概述信号发生器又称信号源或振荡器，是最重要的测量仪器之一，在生产实践和科技领域中有着广泛的应用。

尤其是在电子工程、通信工程、自动控制、遥测控制、测量仪器、仪表和计算机等技术领域，经常需要用到各种各样的信号波形发生器，而各种波形曲线均可以用三角函数方程式来表示，能够产生多种波形，如三角波、锯齿波、矩形波(含方波)、正弦波的电路被称为函数信号发生器。

它能满足测试系统的多种要求，成为了系统综合测试中不可缺少的组成部分。

早期的函数信号发生器集成电路，如L8038，BA205，XR2207／2209，它们的功能较少，精度不高，频率上限只有3000KHz，无法产生更高频率的信号，套接方式也不够灵活，频率和占空比不能独立调节，二者相互影响。

而目前广泛使用的是一些标准产品，虽然功能齐全，性能制表较高，但是价格较贵，而且许多功能却用不上。

本文提出一种采用专用信号发生器芯片MAX038设计的简易信号发生器。

MAX038是Maxim公司生产的精密高频单片信号发生器集成电路，内部电路完善。

使用该芯片，设计简单，可以生成同一频率信号的各种波形信号，能以最少的外部元件构成多波形高频函数信号发生器，也可以应用于压控振荡器(PLL)、脉宽调制器、锁相器环、频率调制器、频率合成器及FSK信号发生器，是目前较为理想的信号产生集成芯片。

因此，相比之下，该仪器具有结构简单，成本低，体积小，便于携带等特点，足以满足一般的实验要求。

基于MAX038的单片机控制的信号发生器的设计课程设计任务书
