串联谐振补偿电容1. 任务简介在电子电路中,谐振是指电路中的电容和电感元件在一定的频率下能够达到最大的振幅。
然而,由于电容元件的特性,电容的阻抗会随频率的变化而改变。
为了实现最佳的谐振效果,我们需要使用谐振补偿电容。
本文将详细介绍串联谐振补偿电容的概念、原理、设计方法和应用场景。
2. 串联谐振补偿电容的概念串联谐振补偿电容是指将补偿电容器与电感器串联连接,以实现谐振电路的频率补偿和失调补偿的目的。
对于电路中的电感元件,其电抗是与频率成正比的,可以通过串联电容来补偿其电抗变化所带来的频率失调。
3. 串联谐振补偿电容的原理在串联谐振补偿电容的原理中,我们需要考虑电容的阻抗和电感元件的电抗。
电容的阻抗公式为:Zc = 1 / (jωC)其中,Zc为电容的阻抗,ω为角频率,C为电容的值。
电感元件的电抗公式为:Zl = jωL其中,Zl为电感元件的电抗,L为电感元件的值。
在串联谐振补偿电容中,我们需要让电容的阻抗等于电感元件的电抗,即:1 / (jωC) = jωL通过等式两边的整理,我们可以得到:C = 1 / (ω²L)由此可见,串联谐振补偿电容的设计需要考虑电感元件的值和谐振频率。
4. 串联谐振补偿电容的设计串联谐振补偿电容的设计需要遵循以下几个步骤:步骤1:确定谐振频率首先需要确定谐振频率。
谐振频率与电感元件的值相关,通过公式:f = 1 / (2π√(LC))可以计算得到谐振频率。
步骤2:选择电感元件根据确定的谐振频率,选择合适的电感元件。
电感元件的值需要满足谐振频率的要求,同时还要考虑元件的成本、尺寸等因素。
步骤3:计算补偿电容值根据上述原理公式,通过谐振频率和选择的电感元件的值计算补偿电容的值。
步骤4:测试和调整完成设计后,需要进行测试和调整,确保实际电路的谐振效果达到预期。
5. 串联谐振补偿电容的应用场景串联谐振补偿电容在很多领域都有广泛的应用,例如:•通信系统中的天线匹配电路中,使用串联谐振补偿电容可以增强天线的传输效果。
电容器的补偿原理
![电容器的补偿原理](https://img.taocdn.com/s3/m/e0c8159948649b6648d7c1c708a1284ac85005c7.png)
电容器的补偿原理
电容器的补偿原理是通过将一个容量大小相等但电性质相反的电容器连接在电路中,以达到补偿或稳定电路的目的。
在电路中,电容器的主要作用是储存电荷,并能根据电压变化来改变电流。
然而,电容器本身也有一些不可避免的缺点,如产生的电流和电压偏移等问题。
为了解决这些问题,可以使用补偿电容器。
补偿电容器通过连接在电路中,可以调整电容器的电性质,从而提高电路的性能。
具体而言,补偿电容器可以通过两种方式进行补偿:串联和并联。
串联补偿是将一个容量大小相等但电性质相反的电容器与原电容器连接在一起。
由于反向电性质的电容器能够产生与原电容器相反的电流和电压偏移,所以它们相互抵消,从而达到补偿的效果。
并联补偿则是将一个容量大小相等但电性质相反的电容器与原电容器并联连接在一起。
这样,由于容量相等,两个电容器的电荷量也相等。
然而,由于反向电性质的电容器的电荷与原电容器的电荷方向相反,它们相互抵消,从而有效地减小了电容器产生的电流和电压偏移。
总之,电容器的补偿原理是通过连接一个容量大小相等但电性质相反的电容器,以抵消电容器产生的电流和电压偏移,从而提高电路的性能。
这样可以使电路稳定性更高,减小电容器对电路的影响。
串联电容补偿原理
![串联电容补偿原理](https://img.taocdn.com/s3/m/e14e9f9864ce0508763231126edb6f1aff007137.png)

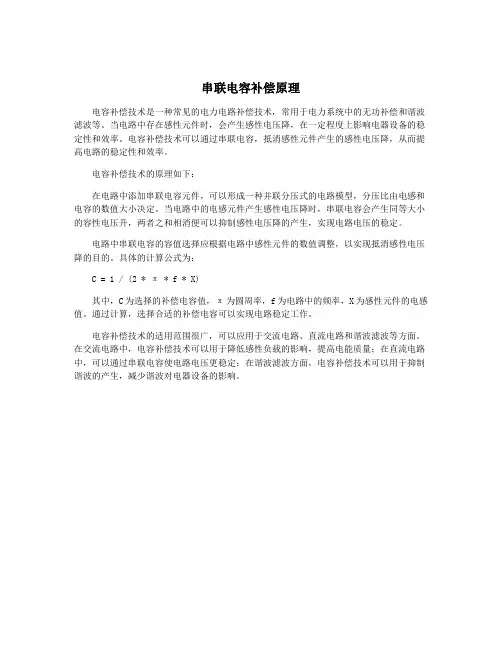

串联电容补偿原理
电容补偿技术是一种常见的电力电路补偿技术,常用于电力系统中的无功补偿和谐波滤波等。
当电路中存在感性元件时,会产生感性电压降,在一定程度上影响电器设备的稳定性和效率。
电容补偿技术可以通过串联电容,抵消感性元件产生的感性电压降,从而提高电路的稳定性和效率。
电容补偿技术的原理如下:
在电路中添加串联电容元件,可以形成一种并联分压式的电路模型,分压比由电感和电容的数值大小决定。
当电路中的电感元件产生感性电压降时,串联电容会产生同等大小的容性电压升,两者之和相消便可以抑制感性电压降的产生,实现电路电压的稳定。
电路中串联电容的容值选择应根据电路中感性元件的数值调整,以实现抵消感性电压降的目的。
具体的计算公式为:
C = 1 / (2 * π * f * X)
其中,C为选择的补偿电容值,π为圆周率,f为电路中的频率,X为感性元件的电感值。
通过计算,选择合适的补偿电容可以实现电路稳定工作。
电容补偿技术的适用范围很广,可以应用于交流电路、直流电路和谐波滤波等方面。
在交流电路中,电容补偿技术可以用于降低感性负载的影响,提高电能质量;在直流电路中,可以通过串联电容使电路电压更稳定;在谐波滤波方面,电容补偿技术可以用于抑制谐波的产生,减少谐波对电器设备的影响。
三相电容的补偿原理
![三相电容的补偿原理](https://img.taocdn.com/s3/m/9e263957ae1ffc4ffe4733687e21af45b307fe0b.png)

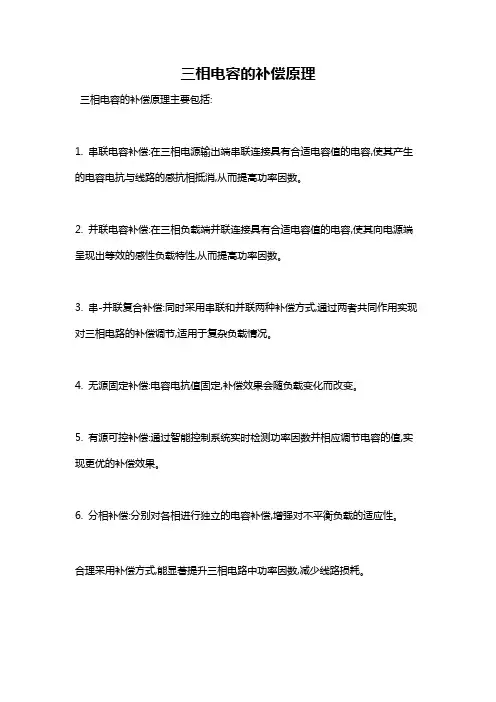

三相电容的补偿原理
三相电容的补偿原理主要包括:
1. 串联电容补偿:在三相电源输出端串联连接具有合适电容值的电容,使其产生的电容电抗与线路的感抗相抵消,从而提高功率因数。
2. 并联电容补偿:在三相负载端并联连接具有合适电容值的电容,使其向电源端呈现出等效的感性负载特性,从而提高功率因数。
3. 串-并联复合补偿:同时采用串联和并联两种补偿方式,通过两者共同作用实现对三相电路的补偿调节,适用于复杂负载情况。
4. 无源固定补偿:电容电抗值固定,补偿效果会随负载变化而改变。
5. 有源可控补偿:通过智能控制系统实时检测功率因数并相应调节电容的值,实现更优的补偿效果。
6. 分相补偿:分别对各相进行独立的电容补偿,增强对不平衡负载的适应性。
合理采用补偿方式,能显著提升三相电路中功率因数,减少线路损耗。
串联电抗补偿电容计算公式
![串联电抗补偿电容计算公式](https://img.taocdn.com/s3/m/2dd675dc6aec0975f46527d3240c844769eaa08f.png)
串联电抗补偿电容计算公式在电力系统中,电容器是一种常见的电气设备,用于补偿电网中的无功功率,提高电网的功率因数。
而在串联电抗补偿中,电容器和电抗器串联连接,通过控制电容器和电抗器的容值和电抗值来实现对电网的无功功率的补偿。
本文将介绍串联电抗补偿电容的计算公式,以帮助读者更好地理解串联电抗补偿的原理和计算方法。
串联电抗补偿电容的计算公式可以通过以下步骤来推导:首先,我们需要了解串联电抗补偿的原理。
串联电抗补偿是通过串联连接的电容器和电抗器来补偿电网中的无功功率。
电容器主要用于提供无功功率,而电抗器主要用于吸收无功功率。
通过控制电容器和电抗器的容值和电抗值,可以实现对电网无功功率的补偿。
其次,我们需要了解串联电抗补偿的计算方法。
串联电抗补偿的计算方法主要涉及到电容器和电抗器的容值和电抗值的计算。
电容器的容值可以通过以下公式来计算:\[ C = \frac{Q}{2 \pi f V^2} \]其中,C为电容器的容值,单位为法拉(F);Q为需要补偿的无功功率,单位为乏(Var);f为电网的频率,单位为赫兹(Hz);V为电网的电压,单位为伏特(V)。
而电抗器的电抗值可以通过以下公式来计算:\[ X = \frac{V^2}{Q} \]其中,X为电抗器的电抗值,单位为欧姆(Ω);V为电网的电压,单位为伏特(V);Q为需要补偿的无功功率,单位为乏(Var)。
最后,我们需要将电容器和电抗器的容值和电抗值进行匹配,以实现对电网无功功率的补偿。
具体的匹配方法可以根据实际情况进行调整,以满足电网的无功功率补偿需求。
通过以上步骤,我们可以得到串联电抗补偿电容的计算公式:\[ C = \frac{Q}{2 \pi f V^2} \]\[ X = \frac{V^2}{Q} \]通过这些公式,我们可以计算出电容器和电抗器的容值和电抗值,以实现对电网无功功率的补偿。
需要注意的是,串联电抗补偿电容的计算公式是基于理想情况下的计算结果,实际应用中可能会受到电网的实际情况、电气设备的特性以及其他因素的影响。
输电线路串联电容器补偿研究
![输电线路串联电容器补偿研究](https://img.taocdn.com/s3/m/fb7dbe65561252d380eb6ea6.png)
输电线路串联电容器补偿研究摘要:串联电容补偿技术是一种提高交流输电线路稳定极限的经济而有效的手段。
然而,串联补偿装置的存在破坏了传输线路的均匀性,容性阻抗的存在使电压和电流的相位发生变化,进而影响保护的动作特性。
文章首先介绍了串联电容器补偿的作用和应用特点,然后分析了串联电容器补偿对线路保护的影响,最后结合福建省电力有限公司电业局实践简要介绍了国内外主流厂家针对串联补偿对线路保护的影响提出的解决办法。
关键词:串联电容器;补偿;线路保护;影响串联电容补偿技术是一种提高交流输电线路稳定极限的经济而有效的手段。
在线路上加装串联补偿能大幅度提高线路的输送能力和输电系统的稳定性,从而确保电网安全、稳定、经济运行,因而在电网建设及改造中日益得到重视,串联补偿技术已经成为建设“智能电网”的有效途径。
目前我国已经在南方电网500 kV天广双回线路、华北电网大房500 kV双回线路、阳城电厂500 kV送出线路等工程中装设了串联电容补偿装置并投入运行。
随着电网规模的不断发展,为提高输送容量,提高稳定极限,对串补技术的应用也将逐渐增加,还有大量输电线路计划加装串联电容补偿装置。
特别是在远距离、大容量坑口电厂的送出线路中,串补及可控串补技术将得到更大范围的应用。
然而,线路上装上串联电容器补偿后会破坏线路阻抗随短路故障点距离增长而增加的简单关系,可能引起线路保护超越动作或失去方向性。
分析研究串联补偿对继电保护的影响,有利于保障工作实践中串联补偿线路工程的实施,文中,笔者将对串联电容器补偿对线路保护的影响重点展开分析。
1 串联电容器补偿的作用串联电容补偿装置是串联在输电线路中以补偿线路感抗,由电容器及保护设备、控制设备等组成的装置。
在输电线路上加入串联电容器对电力系统稳定有较大作用,具体表现如下几个方面:①能够减小线路感抗,缩小两端电势间的相角差,从而获得较大稳定裕度和较高传输容量。
提高电力系统的稳定性,增加系统输送能力。
串联谐振补偿电容的作用
![串联谐振补偿电容的作用](https://img.taocdn.com/s3/m/96ab47314b7302768e9951e79b89680203d86bc8.png)
串联谐振补偿电容的作用串联谐振补偿电容是一种常用的电路元件,它在电路中起到了重要的作用。
本文将从不同角度探讨串联谐振补偿电容的作用。
我们需要了解什么是串联谐振补偿电容。
串联谐振补偿电容是指将电容器串联在电路中,用来补偿电路中的谐振现象。
在电路中,当电感器和电容器的频率匹配时,会出现谐振现象。
谐振现象会导致电路中的电流和电压出现异常,影响电路的正常工作。
而串联谐振补偿电容的作用就是通过改变电路的谐振频率,使电路能够正常工作。
串联谐振补偿电容可以起到抑制谐振电流的作用。
在电路中,当谐振频率达到一定值时,电流会呈现放大的现象,这会导致电路中元件的过热甚至损坏。
而串联谐振补偿电容可以通过改变电路的谐振频率,降低谐振电流的幅值,从而避免了电路元件的损坏。
串联谐振补偿电容还可以改善电路的稳定性。
在电路中,谐振频率的变化会导致电路的稳定性下降,影响电路的正常工作。
而串联谐振补偿电容可以通过改变电路的谐振频率,使电路的稳定性得到提高,从而保证电路的正常工作。
串联谐振补偿电容还可以提高电路的效率。
在电路中,谐振现象会导致电路的能量损耗增加,降低电路的效率。
而串联谐振补偿电容可以通过改变电路的谐振频率,减小能量损耗,提高电路的效率。
串联谐振补偿电容还可以改善电路的波形质量。
在电路中,谐振现象会导致电路的输出波形变形,影响电路的正常工作。
而串联谐振补偿电容可以通过改变电路的谐振频率,减小波形失真,提高电路的波形质量。
串联谐振补偿电容在电路中起到了重要的作用。
它可以改变电路的谐振频率,抑制谐振电流,提高电路的稳定性和效率,改善电路的波形质量。
因此,在设计和使用电路时,合理选择和应用串联谐振补偿电容是非常重要的。
通过合理使用串联谐振补偿电容,可以保证电路的正常工作,提高电路的性能和可靠性。
电容补偿方案
![电容补偿方案](https://img.taocdn.com/s3/m/210c4307e418964bcf84b9d528ea81c759f52e69.png)
电容补偿方案1. 引言电容补偿是一种常见的电力系统补偿方法,用于改善系统功率因素、提高电力质量和降低电力损耗。
在电力系统中,许多设备和负载具有感性负载特性,即其功率因素较低。
为了提高电力系统的效率和稳定性,电容补偿被广泛应用。
2. 电容补偿原理电容补偿利用电容器来产生无功功率,抵消感性负载所产生的无功功率,从而提高系统的功率因素。
电容器具有负电感性,当它连接到系统中时,它会产生一个与感性负载相反的无功电流,从而降低系统的总无功功率。
3. 电容补偿的优势电容补偿具有以下几个优势:•提高系统功率因数:通过补偿系统的感性负载,电容补偿可以将系统功率因数提高到接近1的水平,从而减少无功功率流动和电力损耗。
•降低电力损耗:由于电容补偿降低了系统的无功功率流动,减少了电力损耗,从而提高了系统的效率。
•改善电力质量:电容补偿可以平衡系统的电流和电压,降低电压波动和谐波,提高电力质量和稳定性。
•提高系统容量:通过减少无功功率的流动,电容补偿可以提高系统的有效功率容量,使系统能够承载更多的负载。
•减少系统压降:电容补偿可以减少系统中的电流流动,从而减少线路的电压降低,提高电力系统的稳定性。
4. 电容补偿的实施方法4.1 静态电容补偿静态电容补偿是最常用的电容补偿方法之一。
它通过将电容器直接连接到电力系统中,以提供所需的无功功率补偿。
静态电容补偿可分为并联电容补偿和串联电容补偿两种形式。
•并联电容补偿:并联电容补偿将电容器与感性负载并联连接,以抵消感性负载的无功功率。
并联电容补偿通常应用于工业和低压配电系统。
•串联电容补偿:串联电容补偿将电容器与电力系统的负载串联连接,以提供无功功率补偿。
串联电容补偿通常应用于中压和高压配电系统。
4.2 动态电容补偿动态电容补偿是一种智能电容补偿技术,它根据实时电力系统的需求来提供无功功率补偿。
动态电容补偿器包括一个控制器和多个电容单元,控制器根据电力系统的运行状况来自动调整电容单元的补偿能力。
电容并联和串联无功补偿
![电容并联和串联无功补偿](https://img.taocdn.com/s3/m/97bf3a7430126edb6f1aff00bed5b9f3f90f72ac.png)
电容并联和串联无功补偿
电容并联和串联无功补偿是两种常见的无功补偿方式,它们在电力系统中的应用场景和工作原理有所不同。
电容并联无功补偿:这种方式是将电容器直接并联在被补偿设备的同一电路上。
电容器为用电设备提供所需无功电流,从而减轻电力线路、变压器和发电机的负担。
并联电容器是目前电网中应用最为广泛的一种无功补偿方式,尤其在10KV及以下电压等级的供电系统中,几乎所有的无功补偿装置均属于并联电容器补偿。
其主要作用是减小视在电流,提高功率因数,降低损耗,从而提高电力设备的效率。
对用户侧而言,补偿无功还有提高电压、降低线损、减少电费支出、节约能源、增加电网有功容量传输、提高设备的使用效率等作用。
电容串联无功补偿:这种方式是把电容器直接串联到高压输电线路上,主要作用是通过在电网输电侧直接治理进而达到改善输电线路参数,降低电压损失,提高其输送能力,降低线路损耗的作用。
由于串联电容器只能应用在高压系统中(在低压系统中由于电流太大无法应用),因此其一般的应用场所是高压远距离输电线路上,用户侧的应用较少。
串联电容无功补偿的原理是利用电容器的容性阻抗抵消线路电感的感性阻抗,从而缩短电气距离,提高线路的输电容量和稳定性。
总的来说,电容并联和串联无功补偿都是为了提高电力系统
的功率因数、降低损耗、提高设备的效率等目的而采取的措施。
具体选择哪种方式需要根据实际情况进行综合考虑。
电容器的补偿原理
![电容器的补偿原理](https://img.taocdn.com/s3/m/7be56e1aa4e9856a561252d380eb6294dc882246.png)
电容器的补偿原理
电容器的补偿原理是指通过在电容器并联或串联一个或多个元件,来调整电容器的电性能以实现特定的电路功能。
电容器补偿主要有两种形式:串联补偿和并联补偿。
1. 串联补偿:在电容器前或后串联一个电感或电阻元件,通过改变电容器的等效参数来实现补偿。
串联补偿主要用于提高电容器的容压性能、降低其损耗因子、减小谐振峰宽度等。
2. 并联补偿:在电容器两端并联一个电感或电阻元件,通过改变电容器的等效参数来实现补偿。
并联补偿主要用于提高电容器的容量阻抗特性,增加其等效容量或改变其频率响应等。
电容器的补偿原理可以通过等效电路模型来分析,其中电容器可以用一个等效的电容值、串联电感和电阻元件来表示。
通过调节串联或并联元件的数值或位置,可以改变电容器的频率响应、容压性能、损耗因子等电性能,从而满足特定的应用要求。
串联补偿原理
![串联补偿原理](https://img.taocdn.com/s3/m/7718b14a03020740be1e650e52ea551810a6c9d7.png)
串联补偿原理
串联补偿原理是指在电路中通过串联电容或串联电感来实现对电路性能的补偿调节,以达到改善电路性能的目的。
串联补偿原理在电子电路设计中起着非常重要的作用,下面将详细介绍串联补偿原理的相关知识。
首先,串联补偿原理的基本概念是通过串联电容或串联电感来调节电路的频率特性。
在电子电路中,由于元件的内部电容、电感等因素,会导致电路的频率响应出现不理想的情况。
为了解决这一问题,可以通过串联补偿的方式来调节电路的频率特性,使其更加符合设计要求。
其次,串联补偿原理的具体实现方式可以分为串联电容补偿和串联电感补偿两种。
串联电容补偿是在电路中串联一个电容元件,通过改变电容的数值来调节电路的频率特性;而串联电感补偿则是在电路中串联一个电感元件,通过改变电感的数值来实现对电路频率特性的调节。
这两种方式都可以有效地改善电路的频率响应。
另外,串联补偿原理在实际电路设计中有着广泛的应用。
比如在放大器电路中,为了避免频率过高时出现的不稳定情况,可以采
用串联补偿的方式来调节放大器的频率响应,使其更加平稳;在滤波电路中,也可以通过串联补偿来调节滤波器的频率特性,使其更加符合设计要求。
最后,需要注意的是在进行串联补偿设计时,需要充分考虑电路的稳定性和相位裕度等因素。
合理选择串联补偿元件的数值和类型,以及合理设计电路的结构,才能够达到最佳的补偿效果。
总之,串联补偿原理是一种重要的电路调节方法,通过串联电容或串联电感来实现对电路频率特性的调节,能够有效地改善电路的性能。
在实际电子电路设计中,合理应用串联补偿原理,可以使电路的性能更加稳定可靠,是电子工程师必备的重要知识之一。
电路频率补偿问题,常用的频率补偿方法
![电路频率补偿问题,常用的频率补偿方法](https://img.taocdn.com/s3/m/705d67a9dbef5ef7ba0d4a7302768e9951e76eb9.png)
电路频率补偿问题,常用的频率补偿方法在电路中,频率补偿是一种常用的技术,用于调整电路的频率特性,以实现
所需的频率响应。
本文将介绍电路频率补偿问题的一些基本概念和常用的频率补
偿方法。
电路频率补偿问题是指在电路中,由于电感和电容等元件的存在,电路的频率响应可能会出现峰值或谷值,需要通过频率补偿来调整电路的频率特性,以实现所需的频率响应。
常用的频率补偿方法包括:
1. 串联电容补偿:在电路中串联一个电容器,利用电容器的阻
抗与电感器相消,从而补偿电路的频率响应。
串联电容补偿适用于低频电路,其优点是电路简单,补偿效果明显,但缺点是会增加电路的成本和复杂度。
2. 并联电容补偿:在电路中并联一个电容器,利用电容器的阻
抗与电感器相消,从而补偿电路的频率响应。
并联电容补偿适用于高频电路,其优点是电路简单,补偿效果明显,但缺点是会影响电路的稳定性和增加电路的成本。
3. 串联电感补偿:在电路中串联一个电感器,利用电感器的阻
抗与电容器相消,从而补偿电路的频率响应。
串联电感补偿适用于高频电路,其优点是电路简单,补偿效果明显,但缺点是会增加电路的成本和复杂度。
4. 并联电感补偿:在电路中并联一个电感器,利用电感器的阻抗与电容器相消,从而补偿电路的频率响应。
并联电感补偿适用于低频电路,其优点是电路简单,补偿效果明显,但缺点是会影响电路的稳定性和增加电路的成本。
串联电容补偿的作用
![串联电容补偿的作用](https://img.taocdn.com/s3/m/7d9142440640be1e650e52ea551810a6f524c887.png)
1、高压集中补偿
高压集中补偿是指将电容器装于变电站或用户降压变电站6 kV~10 kV高压母线的补偿方式;电容器也可装设于用户总配电室低压母线,适用于负荷较集中、离配电母线较近、补偿容量较大的场所,用户本身又有一定的高压负荷时,可减少对电力系统无功的消耗并起到一定的补偿作用。
其优点是易于实行自动投切,可合理地提高用户的功率因素,利用率高,投资较少,便于维护,调节方便可避免过补,改善电压质量。
但这种补偿方式的补偿经济效益较差。
2、低压分散补偿
低压分散补偿就是根据个别用电设备对无功的需要量,将单台或多台低压电容器组,分散地安装在用电设备附近,以补偿安装部位前边的所有高低压线路和变压器的无功功率。
其优点是用电设备运行时,无功补偿投入,用电设备停运时,补偿设备也退出,可减少配电网和变压器中的无功流动,从而减少有功损耗;可减少线路的导线截面及变压器的容量,占位小。
缺点是利用率低、投资大,对变速运行,正反向运行,点动、堵转、反接制动的电机则不适应。
3、低压集中补偿
低压集中补偿是指将低压电容器通过低压开关接在配电变压器低压母线侧,以无功补偿投切装置作为控制保护装置,根据低压母线上的无功符合而直接控制电容器的投切。
电容器的投切是整组进行,做不到平滑的调节。
低压补偿的优点:接线简单、运行维护工作量小,使无功就地平衡,从而提高配变利用率,降低网损,具有较高
的经济性,是目前无功补偿中常用的手段之一。
可控硅控串联电容补偿器的结构原理及应用研究报告
![可控硅控串联电容补偿器的结构原理及应用研究报告](https://img.taocdn.com/s3/m/4acb3ac78662caaedd3383c4bb4cf7ec4afeb6d4.png)
可控硅控串联电容补偿器的结构原理及应用研究报告可控硅控串联电容补偿器(Thyristor-Controlled Series Capacitor,TCSC)是一种用于电力系统中的无功补偿装置。
它由可控硅、串联电容、保护电路等组成,可通过改变串联电容的电压来控制电力系统中的无功功率流。
以下是对TCSC的结构、原理及应用的研究报告。
一、结构TCSC由可控硅、串联电容、保护电路等组成。
可控硅用于控制串联电容的电压,它可以通过调节触发角来改变电容电压。
串联电容则用于电力系统的无功补偿。
保护电路则用于监测TCSC的工作状态,一旦发生故障,及时切断TCSC以保护电力系统的安全。
二、原理TCSC的原理是通过改变串联电容的电压来控制无功功率流。
当电力系统中需要补偿无功功率时,可控硅触发角控制电容电压的大小,以达到所需的功率补偿效果。
当电力系统中需要减少无功功率时,可控硅触发角控制电容电压的大小,以达到无功功率的吸收效果。
三、应用1.潮流控制:TCSC能够根据电力系统的需求来调整电流的流向,从而在电力系统中实现潮流控制。
2.无功补偿:TCSC能够根据电力系统的需求来调整无功功率的大小,从而实现无功功率的补偿。
3.电压稳定:TCSC可以通过调节电压大小来稳定电力系统的电压,减少电力系统中的电压波动。
4.功率调节:TCSC可以根据电力系统的需求来调整功率大小,实现电力系统的功率调节。
四、总结可控硅控串联电容补偿器(TCSC)是一种用于电力系统的无功补偿装置,通过改变串联电容的电压来控制无功功率流。
它具有潮流控制、无功补偿、电压稳定和功率调节等应用。
TCSC在电力系统中具有重要的作用,能够提高电力系统的稳定性和可靠性。
电容补偿计算公式
![电容补偿计算公式](https://img.taocdn.com/s3/m/740af680ba4cf7ec4afe04a1b0717fd5360cb22f.png)
电容补偿计算公式电容补偿是在电力系统中为了降低电流的感性成分而采取的一种补偿措施。
电路中的电容元件能够在交流电路中储存电荷,并且在电源电压下导致电流的超前变化。
因此,通过在电源电路中串联电容元件可以有效地补偿感性负载的电流。
在电容补偿计算公式中,一般考虑的参数有三个:感性负载功率因数(cosφ_l),感性负载视在功率(S_l)和感性负载无功功率(Q_l)。
其中,感性负载视在功率可以表示为:S_l=U_l*I_l其中,U_l和I_l分别表示感性负载的电压和电流。
感性负载无功功率可以表示为:Q_l = S_l * sinφ_l对于感性负载补偿电容的选择,通常需要考虑的主要因素是功率因数的改善程度和电流的调整范围。
常见的电容补偿公式如下:1.静态电容补偿对于静态补偿,可以通过选择合适的补偿电容使得感性负载的功率因数达到要求的范围。
补偿电容可以通过以下公式计算:C_c=Q_l/(ω*U_l^2)其中,C_c表示补偿电容,Q_l表示感性负载无功功率,ω表示交流电源的角频率,U_l表示感性负载的电压。
2.动态电容补偿对于动态补偿,需要根据感性负载的电流进行补偿电容的选择。
动态补偿的公式可以表示为:C_c=Q_l/(ω*ΔU*i)其中,C_c表示补偿电容,Q_l表示感性负载无功功率,ω表示交流电源的角频率,ΔU表示电压的波动范围,i表示感性负载的标称电流。
在实际应用中,还需要考虑电容元件的额定电压和额定容量。
电容元件的额定电压应大于感性负载的工作电压,而电容元件的额定容量应根据补偿电流进行选择。
除了以上的基本电容补偿公式,还可以根据具体的系统需求和补偿目标进行进一步的补偿计算。
总结起来,电容补偿计算公式主要包括静态电容补偿和动态电容补偿。
静态电容补偿可以通过补偿电容实现感性负载功率因数的改善,而动态电容补偿则需要考虑补偿电容的波动范围和感性负载的标称电流。
在实际应用中,根据具体的系统需求和补偿目标进行进一步的计算和选择合适的电容元件。
电容补偿方案
![电容补偿方案](https://img.taocdn.com/s3/m/5c51815558eef8c75fbfc77da26925c52cc5912d.png)
电容补偿方案引言在电力系统中,电容补偿是一种常见的措施,用于改善电力系统的功率因数和降低无功功率损耗。
本文将介绍电容补偿的原理、方法和应用场景。
1. 电容补偿的原理电容补偿利用电容器来提供无功功率,从而改善电力系统的功率因数。
通过将电容器并联到电源或负载上,可以补偿电路中的感性负载,减小电路的无功功率。
电容器的电感和电阻特性使其能够产生与感性负载相反的电感和电阻,从而达到补偿的效果。
2. 电容补偿的方法电容补偿可以通过两种方法实现:静态补偿和动态补偿。
静态补偿是指通过固定补偿电容器来改善功率因数。
其实现方式包括并联补偿和串联补偿。
2.1.1 并联补偿并联补偿是将补偿电容器并联到电源侧,从而改善电源侧的功率因数。
并联补偿适用于大功率电力设备的电源侧,可以提高电源的功率因数,减少无功功率损耗。
2.1.2 串联补偿串联补偿是将补偿电容器串联到负载侧,从而改善负载侧的功率因数。
串联补偿适用于负载端功率因数较低的情况,可以提高负载侧的功率因数,减少无功功率损耗。
动态补偿是指通过可调节的补偿电容器来实现动态补偿,以适应负载变化和功率因数的变化。
常见的动态补偿方案包括静动模式和动静模式。
2.2.1 静动模式静动模式是指根据系统功率因数的变化,通过控制开关来实现动态调整补偿电容的容值。
该模式适用于负载变化较小、且需要持续补偿的情况。
2.2.2 动静模式动静模式是指根据系统负载的变化,通过控制开关和容值来实现动态调整补偿电容的容值。
该模式适用于负载变化较大、且需要快速响应的情况。
3. 电容补偿的应用场景电容补偿广泛应用于电力系统、工业生产和电动机驱动等领域。
3.1 电力系统在电力系统中,电容补偿可以改善电力负荷的功率因数,减少输电线路的无功功率损耗。
特别是在变压器、电动机等感性负载较多的情况下,电容补偿可以有效提高电力系统的功率因数,减少电网损耗。
3.2 工业生产在工业生产中,电容补偿可以改善电力负荷的功率因数,提高工作效率。
浅析串联电容补偿系统保护
![浅析串联电容补偿系统保护](https://img.taocdn.com/s3/m/fc96e832a1c7aa00b42acbe2.png)
浅析串联电容补偿系统保护1前言串联电容补偿装置(简称串补,含串补的线路简称为串补线路)应用于长距离输电线路能够增加稳定裕度,改善联网负荷分配,提高线路潮流输送能力等。
但是串补的投入或退出会改变线路的阻抗,影响基于阻抗特性原理的保护的正确测量。
2最小线路电流监视正常运行情况下,线路有负荷电流,由平台供电TA提供的交流电流通过平台控制箱中的可控整流回路整流并稳压后,对平台设备供电;当线路负荷电流变小,供电TA不能提供满足要求的电压值,这时需由控制室中的激光电源通过高功率(100mw)光纤对平台供电。
最小线路电流监视设计为0.05倍线路额定电流,但现场试验发现,部分相的电流在高于0.05倍额定值时,平台设备已经不能正常工作了,经过试验,最后确定把最小线路电流监视门槛值设定为0.1倍线路额定电流,有效地防止了供电“死区”的存在。
当线路电流重新恢复到大于最小线路电流监视门槛值时,激光供电延时300ms返回。
该定值同时用于“强制触发回路故障”的监视,前述提到的激光供电电源只是对平台上的数据采集系统供电,当线路电流低于最小电流监视门槛时,平台上触发回路中的触发变压器(用于间隙点火的升压变压器)由于失去原变的触发电压源从而失去间隙点火功能,根据系统故障分析,线路电流小于门槛值时,当发生电容器组本身故障(除平台设备对地故障外)时并不能产生危急设备安全的故障电流,即没有间隙强制触发的必要,这时逻辑功能退出对“强制触发回路”的监视,防止长期发出告警信号;空载运行情况下线路发生故障,这时平台供电互感器和线路电流互感器瞬间流过故障电流,平台供电回路响应速度极快,迅速满足触发回路供电要求。
这样,运行中系统发出“强制触发回路故障”的告警信号时,表明触发回路真的发生故障,而不是因为线路电流低导致的。
3电容器组不平衡电流保护当发生电容器组熔丝熔断故障时,相邻的其他电容器单元以及故障单元中的其他电容器元件都将承受过电压。
电容器不平衡保护是根据电桥平衡原理实现的,能够灵敏地反应电容器单元熔丝的熔断情况。
电容并联和串联无功补偿 -回复
![电容并联和串联无功补偿 -回复](https://img.taocdn.com/s3/m/b3d4d748f02d2af90242a8956bec0975f465a420.png)
电容并联和串联无功补偿-回复电容并联和串联无功补偿,是电力系统中常用的一种无功补偿方式。
在电力系统中,无功功率是指由电感和电容元件所产生的能量交换,并且不做功的功率。
无功功率的存在会导致电流产生相位滞后,造成电压下降,影响电力系统的稳定性和负载的正常运行。
因此,无功补偿是电力系统中非常重要的一项工作。
首先,我们先了解一下电容的基本情况。
电容是一种被动元件,具有存储和释放电能的能力。
当电容器两端施加电压时,电场会带动电荷在电容器的电极之间移动,从而形成电流。
根据电容的特性,我们可以通过并联或串联电容器的方法来实现无功补偿。
一、电容并联无功补偿电容并联无功补偿是指将电容器并联接在负载侧,通过电容器释放无功功率,从而提高电力系统的功率因数,减少无功功率的流向。
具体的实施步骤如下:1.计算负载的无功功率:首先要明确负载的无功功率,可以通过测量仪器进行实时监测,或者通过电力系统的负荷曲线图进行估算。
2.根据负载的无功功率计算所需的电容容量:根据电容器的电容值和无功功率的大小,可以通过以下公式计算所需电容的容值:C = Q / (2πfV^2)其中,C为电容值,Q为无功功率,f为系统频率,V为电压。
例如,当负载的无功功率为3Mvar,系统频率为50Hz,电压为10kV 时,计算所需电容器的容值为:C = 3 * 10^6 / (2π*50*(10^4)^2) ≈95μF3.选择合适的电容器并联:根据所得到的电容容值,选择合适的电容器并联到负载侧。
通常可以采用多个小容值的电容器并联来实现所需的电容容量。
4.对电容器进行保护:并联电容器时要注意对电容器的保护,避免因电容器受到过电压或过电流的冲击而损坏。
二、电容串联无功补偿电容串联无功补偿是指将电容器串联接在电源侧,通过电容器的带电,产生与负载的电感抵消的效果,达到无功功率的补偿。
具体的实施步骤如下:1.计算电源的无功功率:首先要明确电源的无功功率,可以通过测量仪器进行实时监测,或者通过电力系统的负荷曲线图进行估算。
补偿电容串联注意事项
![补偿电容串联注意事项](https://img.taocdn.com/s3/m/63d114b4988fcc22bcd126fff705cc1754275f00.png)
补偿电容串联注意事项
1. 嘿,你知道补偿电容串联时一定要注意电容的耐压值吗?就像建房子得考虑能承受多大压力一样,要是耐压值不够,那可就危险啦!比如你把耐压值低的电容串起来,遇到高电压不就容易出问题嘛!
2. 千万别忘了电容的容量匹配啊!这可不能马虎,就如同两个人合作得相互配合好呀。
要是电容容量不匹配,那整个效果都会大打折扣,能不注意吗?你想想如果一个大一个小串一起,那能正常工作吗?
3. 注意啦,串联时的连接方式也特别重要哦!这就好比走路,得走对路才行。
如果连接错了,那后果可不堪设想,这可不是开玩笑的事呀!比如不小心接反了,会怎么样呢?
4. 补偿电容串联时,每个电容的质量也得把关好呀!这就好像选队友,得选靠谱的。
要是有个质量不好的电容在里面,那不是会给整体拖后腿嘛!你说要是有个老是出故障的电容,多让人头疼啊!
5. 还有哦,得注意周围环境对电容串联的影响呢!这就跟人会受环境影响心情一样。
温度过高或者过低,湿度不合适,都会影响电容的性能呀,你能不重视环境因素吗?比如在很潮湿的地方,电容会不会容易出问题呢?
6. 要密切关注补偿电容串联后的整体性能表现呀!这就如同一场比赛,得看最终成绩。
要是性能不达标,那前面做的不都白费了嘛!想想如果串联后效果很差,那多让人沮丧啊!
7. 记住啦,在补偿电容串联后一定要多测试几次哟!就跟考试前多复习几遍一样重要。
不测试怎么知道有没有问题呢?比如少测试一次,结果刚好那里有隐患,这不就糟糕啦!
我觉得呀,补偿电容串联真的有很多要注意的地方,每个细节都不能放过,只有这样才能保证电容正常工作,发挥出最好的效果呀!。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
即是系统中唯一的有功电源,又是系统中基 本的无功电源,发电机在额定状态下运行时,可 发出感性无功功率:
QGN SGN sin N PGN tg N
(1)发电机的等值电路:
E
jX d
VN
IN
(2)发电机电势方程、向量图及
P-Q极限图
P
E VN jX d IN
C点为额定运行点;
D
C
AC可代表发电机的额定视在功率SGN; E
第五章 电力系统的无功功率平衡 和电压调整
1. 本章的主要目的:
理解并掌握电力系统无功功率平衡、 电压调整的基本概念,掌握电压调整的基 本原理及其分析计算方法。
2. 本章的主要内容
(1) 电力系统无功功率平衡的基本概念; (2) 电压调整的基本概念; (3) 电压调整的措施; (4) 调压措施的应用;
35kV以下线路:由于电压等级低,QB很小,线路基 本要消耗感性无功功率。
110kV以上的线路: 当传输功率较大时,QX>QB,线路消耗感性无功; 当传输功率较小时,有可能QX<QB,这时线路向 系统提供感性无功。
5-1-2 无功功率电源
电力系统中的无功功率电源主要由发电机和无 功补偿装置两部分构成,其中无功补偿装置主要由 静止电容器、同步调相机和静止无功发生器等设备 组成。
QL QLT QL QB
Qres为无功功率备用, Qres >0表示系统中无功功率可以平 衡且有适量的备用, Qres<0 表示系统中无功功率不足,应 考虑加设无功补偿装置。
从改善电压质量和降低网络功率损耗考虑,应避免 通过电网元件大量传输无功功率。为此,我国电力工 业有关技术导则规定:以35kV以上电压等级直接供电 的负荷,功率因数要达到0.90以上,对其它负荷,功 率因数不低于0.85。因此,仅从全系统的角度进行无 功功率平衡是不够的,应该分地区分电压级进行无功 功率平衡,根据无功平衡的需求,增添必要的无功补 偿容量 ,并按无功功率就地平衡的原则进行补偿容量 的分配,小容量、分散的无功补偿可采用静止电容 器;大容量的补偿可在系统电压中枢点采用调相机或 静止补偿器。 (补充:无功平衡与电压调整的关系分析。)
2.同步调相机 同步调相机相当于空载运行的同步发电机,即可
以过励磁运行发出感性无功,又可以欠励磁运行吸 收感性无功,一般欠励吸收最大无功功率为过励发 出最大无功功率的50% ~ 65%。
特点:调节性能好,即可发又可吸;但由于是旋转机 械,运行维护比较复杂,有一定的有功损耗, 宜于大容量集中使用。
3.静止电容器 (1)无功功率特性:
(3)特点:调节性能好,快速、平滑,满足动态的无 功功率的需要,静止元件,运行维护简单 方便,有功损耗小,但运行过程中向系统 注入谐波电流,要有相应的滤波措施。
5-1-3 无功功率平衡
电力系统无功功率平衡的基本要求是:系统中的 无功电源可能发出的无功功率应该大于或至少等于负 荷所需的无功功率和网络中的无功损耗之和。为了保 证运行可靠性和适应无功负荷的增长,系统还必须配 置一定的无功备用容量。
电力系统无功功率平衡关系式:
QGC QLD QL Qres
其中:QGC为系统中无功电源总无功容量之和,包括发电机的
无功功率和各种无功补偿设备的无功功率。 QGC QG QC
QLD为系统无功负荷之和。 特别注意:它是额定电压下负荷所消耗的无功功率。
QL为系统网络无功损耗之和,包括变压器的无功损耗、 线路电抗的无功损耗和线路电纳的无功功率。
5-1 电力系统的无功功率平衡
重要概念:
电力系统的运行电压水平取决于系统的无 功功率的平衡,即系统中各种无功电源的无功 功率的输出应能满足系统中负荷对无功功率的 的消耗以及电力网络对无功功率的损耗,否则 电压就会偏离额定值。
5-1-1 无功功率负荷和无功功率损耗
1. 无功功率负荷 异步电动机在电力系统的无功负荷中占很大比重。
AD可代表发电机的PGN;
φN jXdIN
AB可代表发电机的QGN;
O
δ
VN
φN
A
B
Q
IN
可见:发电机正常运行时以滞后功率因数运行为 主,并且只有在额定电压、电流和功率因 数下运行时视在功率才能达到额定值,使 容量得到充分利用。发电机降低功率因数 运行时,可增发感性无功功率,但其无功 输出将受转子电流的限制。
2.变压器的无功损耗 变压器在电能传输过程中要消耗无功功率。
(1)变压器的等值电路:Г型
(2)变压器所消耗的无功功率:
QM
Qm
Q
V 2 BT
S V
2
X
T
(3)变压器的无功功率与端电压的关系曲线: 变压器的无功功率电压特性与电动机的特性相似。
可见:变压器的无功功率损耗在系统的无功需求 中占相当大的比重,一般额定满载运行的 变压器所消耗的无功功率达到其自身额定 容量的12%,如果从电源到用户需要经过 几级变压器时,变压器中无功损耗的数值 是相当可观的。
3. 输电线路的无功损耗 输电线路在电能传输过程中要消耗无功功率。
(1)输电线路的等值电路:π型
(2)输电线路所消耗的无功功率:
QL
QX
QB
P12 Q12 V12
X
B 2
V12
B 2
V22
(3)输电线路的无功功率电压特性:
可见:输电线路的无功损耗由两部分组成:QX(消耗 感性无功功率)和QB(补充感性无功功率)。
本章重点:电力系统中枢点的电压管理及调整措施; 本章难点:电压调整的分析计算;
电力工业的产品:电能 产品的质量指标:电压、频率、波形。 本章重点介绍如何保证电压这个重要指标。
电压变动对用户有什么影响?
一切用电设备都是按照在它的额定电压条件下 运行而设计、制造的。当其端电压偏离额定电压时, 用电设备的性能就要受到影响。 电压过高的影响:电动机、照明; 电压过低的影响:电动机、照明;
(1)异步电动机等值电路:
jXσ
V jXm
I R/s
(2)异步电动机所消耗的无功功率:
QM
Qm
Q
V2 Xm
I 2X
(3)异步电动机的无功功率与端电压的关系曲线:
(电动机的无功功率电压特性)
Q
β=0.8
β=0.6
:受载系数
β=0.3
0.7 0.8 0.9 1.0 V
可见:在额定电压附近,电动机对无功功率的消耗随电压的 升降而增减,其关系是非线性的,大致与电压的平方 成正比,当电动机得不到足够的无功供给时,电压 自然会明显下降。
V2 QC X C
(2)特点:当电压下降时,供出的感性无功反而减 少,调节性能差;但由于是静止元件,使 用灵活,维护简单方便。
4.静止无功补偿器(SVC) (1)结构:由静止电容器与可调电抗器并联组成。
V I
IC
C SR IL
0
I
(2)调节特性:电容器发出感性无功功率,电抗器根 据系统电压的变化调节其自身对感性 无功功率的吸收量,以保证系统电压 的稳定。
