第六章技术标准和要求
一、工程概况
根据新源公司2015年重点反措要求中第16.1款“关于加强对主设备及厂用系统继电保护整定计算与管理工作，安排专人每年对所辖设备的整定值全面复算和校核”的反措要求，北京十三陵蓄能电厂拟对电厂继电保护定值进行全面校核。
北京十三陵蓄能电厂装有4x200MW可逆式发电电动机组，发电机出口电压为13.8kv，经4台主变压器升压至220kv后通过两条线路送至昌平500kv 变电站，继电保护为发变组单元配置，型号为安德里茨DRS-COMPACT2A 型微机保护；厂用电系统包括2台220/10.5kv高压厂用变压器、2条10.5kv 外来电源，高压厂变保护装置为北京四方CSC316B，10kv保护装置为厦门ABB公司SPAJ144C，400v低压系统为开关本体保护，厂家为厦门ABB公司产品。
二、总则
1.本技术规范书适用十三陵电厂内继电保护定值核算（不含调管设备）以
及故障分析整定管理项目。
提出了继电保护定值核算等方面的技术要求。
2.本技术规范提出的是最低限度的技术要求，并未规定所有的技术要求和
适用的标准，卖方应提供满足本行业规范和所列标准要求的高质量整定
计算、和定值校核服务，并满足国家有关安全、环保等强制性标准的要
求。
3.卖方投标文件经技术澄清后，承诺内容和本技术规范书具有同等约束力。
4.如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提
供整定计算服务完全符合本规范书的要求。
如有异议，不管是多么微小，
都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门
章节中加以详细描述。
三、项目范围
完成以下设备的完整定值计算并提供定值计算书
1)4台发电电动机；
2)4台主变压器；
3)2台高压变压器；
4)19台10kv厂用变压器；
5)两条10kv进线开关；
6)低压馈线开关
四、项目技术要求
1)执行标准规范
本项目范围内的定值整定计算根据继电保护规程及相关规定，符合下列文件要求（但不局限于此）。
1)大型发电机变压器继电保护整定计算导则DLT 684-2012
2)保护装置厂家说明书（买方提供）
3)主设备参数（买方提供）
4)电气设计图纸（买方提供）
5)电力工程设计手册（西北电力设计院主编）
6)3-110KV电网继电保护装置运行规程DL/T 584-2007
7)三相交流系统短路电流计算GB/T 15544-1995
8)继电保护和安全自动装置技术规程GB 14285-2006
9)220KV-500KV电力系统故障动态记录装置检测要求DL/ 663-1999
10)220-750KV电网继电保护装置运行整定规程DL/T 559-2007
11)火力发电厂厂用电设计技术规定DL/T 5153-2002
12)电力系统继电保护典型故障分析（国家电力调度通信中心）
13)《防止电力生产重大事故的二十五项重点要求》继电保护实施细则2)整定计算部分
1)卖方的定值核算主要工作包括，建立全厂电气系统计算模型，全厂各电
压等级短路电流计算，各电气设备的保护定值计算等工作，并出具完整
的全厂电气保护整定计算书及定值单。
2)卖方的全厂短路电流计算，主要内容包括元件各序等值计算，正序网、
负序网、零序网生成，各母线等值阻抗计算，各母线短路计算，生成短
路电流表。
3)卖方的整定计算和保护定值核算，包括全厂发变组保护、高压厂用电等
厂用电保护整定计算，并生成计算书及相应的定值单。
整理计算书、定
值单并装订成册。
4)卖方负责买方全厂范围内（不含调管设备）的定值核算，卖方有责任对
不合理定值提出改进意见与建议。
5)技术协议签订后，卖方应指定技术代表，指派合格的有经验的技术工程
师，对买方保护装置的定值计算进行技术指导。
6)卖方技术人员应对买方人员详细地解释技术文件、分析方法和有关的注
意事项等，解答和解决买方在合同范围内提出的技术问题，至买方能独
立计算为止。
7)买方10个工作日内按要求向卖方提出书面的计算保护定值所必需的资
料，买方所出具的保护定值单应符合现场保护装置格式要求。
8)卖方提供的保护定值应是根据买方实际电气系统，结合买方电气保护装
置的配置，计算出来的适合买方使用的准确定值。
卖方负责所给保护定
值满足可靠性、选择性、灵敏性和速动性的要求。
9)如有需要，双方在签订技术协议后，将在协商地点举行双方技术人员的
技术联络会议，买方将派人出席，买方人员到卖方进行技术培训，卖方
应对买方人员的食宿提供方便。
五、项目进度安排
买方在合同生效后按要求向卖方提出书面的计算保护定值所必需的资料。
卖方在保护整定资料收集完成后60天内完成合同要求的工作内容。
项目实施计划表
任务编号任务名称开始时间完成时间
1 资料收集合同签订日期6个工作日
2 资料整理及建模任务1完成之后3个工作日
3 整定方案编制任务2完成之后5个工作日
4 整定方案审核任务3完成之后2个工作日
5 定值计算、核算任务4完成之后15个工作日

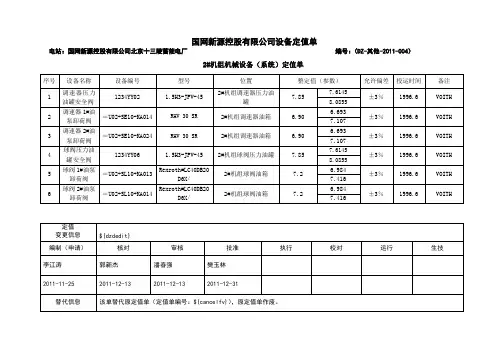

6 整定计算书、定值通知单
编制
任务5完成之后15个工作日
7 定值校核、审核任务6完成之后7个工作日
8 定值现场审核及交接任务7完成之后4个工作日
六、验收及资料交付
序号设备(部套)名称数量型号厂家备注
一全厂定值计算范围内定值计
算书
(纸版/电子版)
各3套
二全厂定值计算范围内定值通
知单
(纸版/电子版)
各3套
七、质量保证
（1）卖方提供的全厂定值计算范围内的定值计算书应满足国家和电力行业标准。
八、技术服务
（1）验收
卖方对所有设备的计算数据的真实性与准确性负全部责任。
如果达不到规范的要求，卖方负责修改。
（2）缺陷责任期的保修
缺陷责任期为一年，从运行验收生效之日算起。
卖方在缺陷责任期内提供免费服务，包括纠正、修复或更换制作和计算上的缺陷等，由此引起的额外费用全部由卖方负担。
卖方处理缺陷的响应时间不超过24小时。
（3）自竣工验收合格之日开始计算，质保期为期12个月；。
