正弦信号参数分析仪
Proteus教程-PROTEUS应用89c52温控仪
于图表的仿真。 5 交互式仿真检验用户所设计的电路是否能正常工作——
交互式仿真图 5 基于图表的仿真用来研究电路的工作状态和进行细节的
测量——基于图表的仿真
5 PROTEUS VSM中的人性化测量
模拟脉冲激励源
用于为仿真分析产生各种周期 输入信号，包括方波、锯齿 波、三角波及单周期短脉冲。
模拟脉冲 信号输出
指数脉冲激励源
产生与RC充电/放电电路相同 的脉冲波。
指数 信号输出
单频率调频波激励源
调频波 信号输出
Pwlin 信号输出
Pwlin信号激励源
任意分段线性脉 冲、信号发生
基于转移特性分析图 表的电路分析
数字分析图表:用于绘 制逻辑电平值随时间 变化的曲线，图表中 的波形代表单一数据 位或总线的二进制电 平值 .
混合分析图 表:可以在同 一图表中同 时显示模拟 和数字信号 的波形.
直流扫描分析:可以观察电路 元件参数值在用户定义范围内 发生变化时，对电路工作状态 （电压或电流）的影响（如观 察电阻值、晶体管放大倍数、 电路工作温度等参数变化对电 路工作状态的影响）。
LED显示
加热丝
双向可
控制
控硅
对象
设定输入
单片机
控制输出
继电器传感风扇器A/D采集 电路
信号调 理电路
铂电阻测温调理电路
A/D接口电路
显 示 电 路
控 制 电
路
系统总图
仿真结果
输出控制信号占空比
设定温度为55℃、实际温度为54℃时，系统输出的功率信号
基于fpga的dds正弦信号发生器的设计和实现
基于FPGA的DDS正弦信号发生器的设计和实现引言在电子领域中，正弦信号是一种重要的基础信号，被广泛应用于通信、音频、视频等各个领域。
而DDS（Direct Digital Synthesis）直接数字合成技术则是一种通过数字方式生成高精度、高稳定性的正弦波信号的方法。
本文将详细介绍基于FPGA的DDS正弦信号发生器的设计和实现。
设计目标本次设计旨在实现一个可配置频率范围广泛且精度高的DDS正弦信号发生器。
具体设计目标如下： 1. 实现频率范围可调节，覆盖从几Hz到数十MHz； 2. 提供高精度的频率控制，满足特定应用场景对频率稳定性和相位精度的要求； 3. 支持模数转换器（DAC）输出，并能够通过外部接口控制输出幅值； 4. 使用FPGA作为主要硬件平台，以满足高速计算和灵活配置需求。
系统架构基于FPGA的DDS正弦信号发生器主要由以下几个部分组成： 1. 数字控制模块（Digital Control Module）：负责接收外部输入的频率、相位和幅值等参数，并将其转换为对DDS核心模块的控制信号； 2. DDS核心模块（DDS Core Module）：根据接收到的控制信号，通过数学运算生成正弦波形的离散采样值； 3. 数字模拟转换模块（Digital-to-Analog Converter, DAC）：将DDS核心模块输出的数字采样值转换为模拟电压信号； 4. 输出放大器（Amplifier）：用于放大DAC输出的电压信号，并通过外部接口提供可调节幅值的正弦波输出。
DDS核心模块设计DDS核心模块是整个系统中最关键的部分，它负责根据输入参数生成正弦波的离散采样值。
下面是DDS核心模块设计中需要考虑的几个关键要素：相位累加器相位累加器是DDS核心模块中最基础且重要的组件之一。
它根据输入的频率和时钟信号，在每个时钟周期内累加相位增量，从而实现相位连续变化。
相位累加器可以使用一个定点数或浮点数寄存器来表示，并通过固定步长进行相位递增。
ATS-1操作手册
ATS-1音频分析仪操作手册操作方法概述: 对比度旋钮操作方法概述前面板控制器可分为以下各部分：图4-1前面板按键组成CONTRAST对比度旋钮对比度旋钮用于调整亮度及液晶显示器的视角。
如果观看屏幕时有困难，调整此旋钮能够使显示字符和背景较容易地区分开来。
屏幕亦可反转为背景黑而字符光来显示，该项调整放在设置面板中。
参见页4-8。
仪器模式键——面板导航仪器模式键选择主要的操作模式和显示模式。
通过这些按键可选择1——7种不同的显示面板。
P1PA用户手册Pg 4-1概述: 仪器模式键——面板导航操作方法下图表示各主面板之间的切换关系：捷径：按任何功能键将进入主面板，甚至测量功能不变。
图4-2 面板导航Pg 4-2 P1PA用户手册操作方法概述: 仪器模式键——面板导航本机一开机时，将进入默认的主面板。
其外观如下：图4-3 选择主面板顶部一行的是分析区，通常显示为一、二、或三个实时的读数。
中间一行是信号发生器区，用于显示信号发生器的运行参数。
底部一行提供给软键使用，用于在不同的仪器条件下改变相应的功能。
面板按键提供主面板、和发生器面板、分析器面板和设置面板。
通常第一次按下面按键进入主面板，随后按下该键会在上述面板中循环，最后并返回主面板。
按下BARGRAPH键进入条形面板，其外观如下：图4-4 条形面板这个面板的三个实时的读数，顶部一行如同主面板顶部。
底部替换为一个水平的条形，条形能实时显示读数。
有关更多条形的内容请参见页4－57。
P1PA用户手册Pg 4-3概述: 仪器模式键——面板导航操作方法按SWEEP键可进入扫描面板，其外观如下：图4-5 扫描面板扫描面板用于测量一定范围内的频率或幅度的每一步的值，并读取每步读数。
并根据读数在画面显示图形。
读数产生在垂直轴。
详情参见页4-59。
PRINT键的操作取决于当前屏幕显示的不同而有不同的操作。
当扫描面板显示完毕后按下PRINT键，显示屏将会切换到打印面板，其外观如下：图4-6 打印面板或者表格数据。
矢量网络分析仪
矢量网络分析仪矢量网络分析仪是一种广泛应用于通信、无线电设备和电子电路实验的精密测试仪器。
它可以测量电路中各种参数，如反射系数、传输系数和阻抗等，并为分析电路的性能提供数学模型。
本文将对矢量网络分析仪的原理、结构和应用进行详尽介绍。
一、矢量网络分析仪的原理矢量网络分析仪的原理是基于麦克斯韦方程组和电磁场理论。
在基础电磁理论的基础上，矢量网络分析仪将电信号分为正弦波和相位两部分进行测量，通过计算这些部分的幅度和相位差异，可以确定电路中各种参数的值。
这里简单介绍一下矢量网络分析仪的基本工作原理。
1.1 反射系数的测量反射系数是指信号在电路中反射时与源信号之间的关系。
在矢量网络分析仪的测量中，反射系数的测量可以通过向电路输入一个特定频率的正弦信号，并在电路的接收端检测到其反射信号，然后测量两个信号之间的相位和振幅差异，来计算反射系数的值。
1.2 传输系数的测量传输系数是指信号从电路的输入端到输出端的传输效率。
在矢量网络分析仪的测量中，传输系数可以通过在电路的输入端和输出端分别加入正弦信号，并测量两个信号之间的相位和振幅差异，来计算传输系数的值。
1.3 阻抗的测量阻抗是指电路对电流和电势差的响应，其强度和方向受到电路的各种参数的影响。
在矢量网络分析仪的测量中，阻抗可以通过向电路输入一个特定频率的正弦信号，并通过测量电路中的电流和电势差，来计算阻抗的值。
二、矢量网络分析仪的结构矢量网络分析仪的结构主要分为三部分：源信号、接收器和计算机控制系统。
源信号负责向电路中输入正弦信号，接收器负责检测电路中的反射和传输信号，计算机控制系统则负责数据处理和分析。
下面将对这些部分的结构和功能进行详细介绍。
2.1 源信号源信号是矢量网络分析仪的核心部分之一。
它主要通过向电路中输入不同频率和振幅的信号来测量电路的性能。
源信号通常由射频信号发生器（RF signal generator）或特定的示波器（oscilloscope）提供，其输出功率和波形必须具有高度稳定性和可控制性。
电子测量与仪器—频域测量
4.调谐方程和频率参数
2.动态频率特性
随着扫描速度的提高，频率特性将扫频方向偏移。图中Ⅰ 为静态特性，Ⅱ、Ⅲ为依次提高扫速时的动态特性曲线。可以
看出动态频率特性有以下特点：
(1)顶部最大值下降； (2)特性曲线被展宽；
(3)扫速愈高，偏移愈严重。 其原因是由于实际电路是由
动态元件L、C等元件组成的(如 调谐电路)，信号在其上建立或
正弦稳态下的系统函数或传输函数H(jω)反映该系统 激励与响应的关系：
式中，H(ω)也可写成H(f)，称为测量的幅频特性。 Φ(ω)是相频特性。
8.1.1 静态频率特性测量——点频法
点频法就是“逐点”测量幅频特性的方法，注意明确 被测电路选用相应仪器。
K( f )
f f0
特点：所测出的幅频特性是电路系统在稳态情况下的静态 特性曲线。但操作繁琐费时，并且可能遗漏掉某些特性突 变点。这种方法一般只用于实验室测试研究。
8.4.2 实例1—BP-1型频谱仪
是国产的早期产品，性能指标不高，用它讲解原理比较简明易懂。
3MHz～6MHz fs K1 1
变频器 M0(+)
100Hz～3MHz
1 2
K2
被测信号 (设fs =10MHz 100Hz～30MHz
1KHz标准调幅波)
10MHz 2
3MHZ～30MHz
3～6MHz 5MH
0.2~0.3S 图8.35 BP-1 频谱仪原理框图
从图中可以看到以下特点： 1.多级变频
从框图可以看出频谱仪主要电路是一台超外差接收机 。为了提高分辨频谱能力，则要提高接收机的选择性，而 决定选择性的通频带：
（8.13）
谐振回路的Q值提高较困难，故欲使 减小，主要措施是 降低信号频率 ，因此要通过多次变频将被测信号的频谱搬移 到较低的中频上，这样窄带滤波器才容易实现。

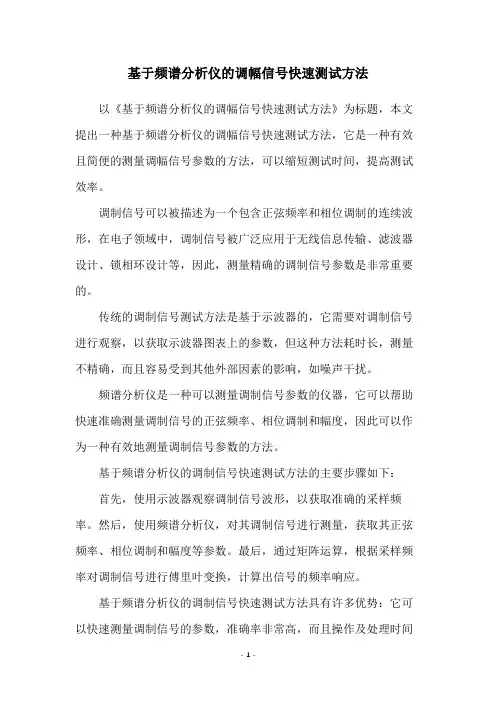

基于频谱分析仪的调幅信号快速测试方法
基于频谱分析仪的调幅信号快速测试方法以《基于频谱分析仪的调幅信号快速测试方法》为标题，本文提出一种基于频谱分析仪的调幅信号快速测试方法，它是一种有效且简便的测量调幅信号参数的方法，可以缩短测试时间，提高测试效率。
调制信号可以被描述为一个包含正弦频率和相位调制的连续波形，在电子领域中，调制信号被广泛应用于无线信息传输、滤波器设计、锁相环设计等，因此，测量精确的调制信号参数是非常重要的。
传统的调制信号测试方法是基于示波器的，它需要对调制信号进行观察，以获取示波器图表上的参数，但这种方法耗时长，测量不精确，而且容易受到其他外部因素的影响，如噪声干扰。
频谱分析仪是一种可以测量调制信号参数的仪器，它可以帮助快速准确测量调制信号的正弦频率、相位调制和幅度，因此可以作为一种有效地测量调制信号参数的方法。
基于频谱分析仪的调制信号快速测试方法的主要步骤如下：首先，使用示波器观察调制信号波形，以获取准确的采样频率。
然后，使用频谱分析仪，对其调制信号进行测量，获取其正弦频率、相位调制和幅度等参数。
最后，通过矩阵运算，根据采样频率对调制信号进行傅里叶变换，计算出信号的频率响应。
基于频谱分析仪的调制信号快速测试方法具有许多优势：它可以快速测量调制信号的参数，准确率非常高，而且操作及处理时间都较短，不受外部环境因素的影响，有助于减少测试时间，提高测试效率。
本文提出了一种基于频谱分析仪的调制信号快速测试方法，经比较，该方法优于传统的调制信号测试方法，已获得较好的应用效果。
然而，尚需要进一步研究频谱分析仪在调制信号测试中的应用。
总的来说，基于频谱分析仪的调制信号快速测试方法是一种有效且简便的测量调制信号参数的方法。
它可以有效减少测试时间，提高测试效率，受到广泛应用。
正弦信号的频率 -回复
正弦信号的频率-回复正弦信号是一种重要的周期性信号，广泛应用于电子通信、音频处理、图像处理等领域。
频率是正弦信号的一个关键参数，决定了正弦信号的变化速率和周期，对于理解和分析正弦信号至关重要。
一、什么是正弦信号的频率？频率是指正弦信号在单位时间内完成的周期数。
对于一个完整的正弦波形，频率描述了波形在单位时间内完成的周期数，单位为Hz（赫兹）。
以一般正弦函数表示：f(t) = A*sin(2πft + φ)其中，f(t)表示正弦信号，A为振幅，f为频率，t为时间，φ为初相位。
频率f决定了正弦信号振荡的快慢，即单位时间内信号经历的周期个数。
二、正弦信号频率如何影响波形？1. 振动速度：频率越高，正弦信号的振动速度越快，波形变化越快。
2. 波形周期：频率越高，单位时间内完成的周期数越多，波形周期越短。
3. 信号频率与音调：在声音处理中，频率决定了音调的高低。
例如，频率为440Hz的正弦信号被称为A4音，是西方音乐中的标准音调440Hz。
三、频率的计算方法1. 周期与频率的关系：频率f和周期T的关系为f = 1/T，其中T为正弦信号完成一个周期所需的时间。
2. 频率与角频率的关系：角频率ω定义为2πf，单位为rad/s。
如果知道正弦信号的角频率ω，可以通过f = ω/ (2π)计算频率f；如果知道正弦信号的频率f，可以通过ω= 2πf计算角频率ω。
四、频率的测量方法1. 频率计：频率计是测量信号频率的一种常见设备。
它通过周期测量或周期计数的方式来确定信号的频率。
2. 频谱分析仪：频谱分析仪通过将信号进行频谱分解，可以直观地显示信号在不同频率上的能量分布情况。
通过读取频谱图的峰值或直接在仪器上查看具体频率值，可以确定信号的频率。
3. 数字信号处理：利用数字信号处理技术，可以通过采样和离散傅里叶变换等方法，实现对正弦信号频率的精确测量。
频率作为正弦信号的一个重要特征，不仅涵盖了信号的振动速度和变化周期，还与信号的音调和谐波等特性密切相关。
基于动态信号分析仪的便携式振动校准器的测量方法
基于动态信号分析仪的便携式振动校准器的测量方法董平【摘要】It can also provide rapid calibration and inspection for those measuring, monitoring and recording system which be connected with. Based on the working principle of the portable vibration calibration and window function theory, taking dynamic signal analyzer (B&K PULSE 3560C) and standard accelerometer set (8305 / 2626) for detecting tool, using the experimental data as the evidence, this paper studies and sums up the effect degree of detection data’s accuracy influenced by the selection of window function during the process of the portable vibration calibrator detection.% 以便携式振动校准器工作原理和窗函数理论为基础，以B&K公司的PULSE 3560C动态信号分析仪和标准加速度计套组8305/2626为检测工具，以实验数据为佐证，研究并归纳出便携式振动校准器检测过程中窗函数的选择对检测数据准确性的影响程度【期刊名称】《上海计量测试》【年(卷),期】2012(000)004【总页数】3页(P10-12)【关键词】便携式振动校准器;动态信号分析仪;窗函数【作者】董平【作者单位】江苏省计量科学研究院【正文语种】中文0 引言振动校准器是一种便于携带并能用于测振仪和振动传感器（压电加速度探头）的校准激励器。
常用信号测量实验报告(3篇)
第1篇一、实验目的1. 熟悉常用信号测量仪器的操作方法。
2. 掌握信号的时域和频域分析方法。
3. 学会运用信号处理方法对实际信号进行分析。
二、实验原理信号测量实验主要包括信号的时域测量、频域测量以及信号处理方法。
时域测量是指对信号的幅度、周期、相位等参数进行测量；频域测量是指将信号分解为不同频率成分，分析各频率成分的幅度和相位；信号处理方法包括滤波、放大、调制、解调等。
三、实验仪器与设备1. 示波器：用于观察信号的波形、幅度、周期、相位等参数。
2. 频率计：用于测量信号的频率和周期。
3. 信号发生器：用于产生标准信号，如正弦波、方波、三角波等。
4. 滤波器：用于对信号进行滤波处理。
5. 放大器：用于对信号进行放大处理。
6. 调制器和解调器：用于对信号进行调制和解调处理。
四、实验内容与步骤1. 时域测量（1）打开示波器，调整波形显示，观察标准信号的波形。
（2）测量信号的幅度、周期、相位等参数。
（3）观察不同信号（如正弦波、方波、三角波）的波形特点。
2. 频域测量（1）打开频率计，调整频率显示，测量信号的频率和周期。
（2）使用信号发生器产生标准信号，如正弦波，通过频谱分析仪分析其频谱。
（3）观察不同信号的频谱特点。
3. 信号处理方法（1）滤波处理：使用滤波器对信号进行滤波处理，观察滤波前后信号的变化。
（2）放大处理：使用放大器对信号进行放大处理，观察放大前后信号的变化。
（3）调制和解调处理：使用调制器对信号进行调制，然后使用解调器进行解调，观察调制和解调前后信号的变化。
五、实验结果与分析1. 时域测量结果通过时域测量，我们得到了不同信号的波形、幅度、周期、相位等参数。
例如，正弦波具有平滑的波形，周期为正弦波周期的整数倍，相位为正弦波起始点的角度；方波具有方波形，周期为方波周期的整数倍，相位为方波起始点的角度；三角波具有三角波形，周期为三角波周期的整数倍，相位为三角波起始点的角度。
2. 频域测量结果通过频域测量，我们得到了不同信号的频谱。
网络分析仪的原理详解
网络分析仪的原理详解网络分析仪基本原理无线射频一种独特的仪器网络分析仪是一种功能强大的仪器，正确使用时，可以达到极高的精度。
它的应用也十分广泛，在很多行业都不可或缺，尤其在测量无线射频（RF）元件和设备的线性特性方面非常有用。
现代网络分析仪还可以应用于更具体的场合，例如，信号完整性和材料的测量。
随着业界第一款PXI网络分析仪—NI PXIe - 5630的推出，你完全可以摆脱传统网络分析仪的高成本和大占地面积的束缚，轻松地将网络分析仪应用于设计验证和产线测试。
网络分析的基本原理网络分析仪的发展你可以使用图1所示的NI PXIe-5630矢量网络分析仪测量设备的幅度，相位和阻抗。
由于网络分析仪是一种封闭的激励-响应系统，你可以在测量RF特性时实现绝佳的精度。
当然，充分理解网络分析仪的基本原理，对于你最大限度的受益于网络分析仪非常重要。
网络分析的基本原理图1. NI PXle-5630 矢量网络分析仪在过去的十年中，矢量网络分析仪由于其较低的成本和高效的制造技术，流行度超过了标量网络分析仪。
虽然网络分析理论已经存在了数十年，但是直到20世纪80年代早期第一台现代独立台式分析仪才诞生。
在此之前，网络分析仪身形庞大复杂，由众多仪器和外部器件组合而成，且功能受限。
NI PXIe-5630的推出标志着网络分析仪发展的又一个里程碑，它将矢量网络分析功能成功地赋予了灵活，软件定义的PXI模块化仪器平台。
通常我们需要大量的测量实践，才能实现精确的幅值和相位参数测量，避免重大错误。
由于射频仪器测量的不确定性，小的错误很可能会被忽略不计。
而网络分析仪作为一种精密的仪器能够测量出极小的错误。
网络分析的基本原理网络分析理论网络是一个被高频率使用的术语，有很多种现代的定义。
就网络分析而言，网络指一组内部相互关联的电子元器件。
网络分析仪的功能之一就是量化两个射频元件间的阻抗不匹配，最大限度地提高功率效率和信号的完整性。
每当射频信号由一个元件进入另一个时，总会有一部分信号被反射，而另一部分被传输，类似于图2所示。
电子测量与仪器教学课件第7章 频率特性测量及仪器
频域分析则是研究信号中各频率分量的幅值A与频率f的关系，包括线性系统频率特性的测 量和信号的频谱分析。频率特性测量和频谱分析都是以频率为自变量，以频率分量的信号 值为因变量进行分析的，通常由频率特性测试仪(扫频仪)来完成。其中，频率特性测试仪利 用扫频测量法，可直接在显示屏上显示被测电路的频率响应特性；频谱分析仪则是对信号 本身进行分析和对线性系统非线性失真系数进行测量，从而可以确定信号所含的频率成分， 了解信号的频谱占用情况，以及线性系统的非线性失真特性。
（3）增益测试。将Y衰减置于10挡上（相当于衰减20 dB），调节 粗、细输出衰减使因被测电路接入而变化的曲线高度仍恢复为H， 记下输出衰减总分贝数A2，则该中频放大器的电压增益k为
（4）测量带宽。利用扫频仪上的频标，在幅度左右两边分别对应 与波峰的0.707倍时的上下频率差就是被测网络的幅频特性曲线的 频带宽度。
扫频测量法就是将等幅扫频信号加至被测电路输入端，然后用显示器 来显示信号通过被测电路后振幅的变化。由于扫频信号的频率是连续 变化的，因此在屏幕上可直接显示出被测电路的幅频特性。
7.2 ቤተ መጻሕፍቲ ባይዱ频仪
扫频仪是频率特性测试仪的简称，是一种能在荧光屏上直接观测 到各种网络频率特性等曲线的频域测量仪器，由此可以测算出被 测电路的频带宽度、品质因数、电压增益、输出阻抗及传输线特 性阻抗等参数。扫频仪与示波器的主要区别在于前者能够自身提 供测试时所需要的信号源，并将测试结果以曲线形式显示在荧光 屏上。
经典信号测试实验报告
一、实验目的1. 理解经典信号的基本概念和特点。
2. 掌握经典信号的测试方法。
3. 分析经典信号在电路中的应用。
二、实验原理经典信号是指在时间域和频率域具有确定性的信号，包括周期信号和非周期信号。
周期信号具有重复性的波形，如正弦波、余弦波、方波、三角波等；非周期信号则不具有重复性，如指数信号、矩形脉冲信号等。
经典信号的测试方法主要包括时域测试和频域测试。
时域测试主要利用示波器等仪器观察信号的波形，分析信号的幅值、周期、相位等参数；频域测试则利用频谱分析仪等仪器分析信号的频谱，了解信号的频率成分和幅度。
三、实验仪器1. 示波器2. 频谱分析仪3. 函数信号发生器4. 信号源5. 信号发生器6. 电阻、电容、电感等元器件四、实验步骤1. 测试正弦波信号（1）利用函数信号发生器产生正弦波信号，设置频率为1kHz，幅值为1V。
（2）将正弦波信号输入示波器，观察波形，记录幅值、周期、相位等参数。
（3）将正弦波信号输入频谱分析仪，观察频谱，分析频率成分和幅度。
2. 测试方波信号（1）利用函数信号发生器产生方波信号，设置频率为1kHz，幅值为1V。
（2）将方波信号输入示波器，观察波形，记录幅值、周期、相位等参数。
（3）将方波信号输入频谱分析仪，观察频谱，分析频率成分和幅度。
3. 测试三角波信号（1）利用函数信号发生器产生三角波信号，设置频率为1kHz，幅值为1V。
（2）将三角波信号输入示波器，观察波形，记录幅值、周期、相位等参数。
（3）将三角波信号输入频谱分析仪，观察频谱，分析频率成分和幅度。
4. 测试指数信号（1）利用信号源产生指数信号，设置频率为1kHz，幅值为1V。
（2）将指数信号输入示波器，观察波形，记录幅值、周期、相位等参数。
（3）将指数信号输入频谱分析仪，观察频谱，分析频率成分和幅度。
五、实验结果与分析1. 正弦波信号通过实验，我们得到正弦波信号的幅值为1V，周期为1ms，相位为0°。
在频谱分析仪上观察到，正弦波信号只有一个频率成分，即1kHz，幅度为1V。
正弦波信号参数分析仪
ｎ ｅｈ ｏ ｇ ａｄＴｃｎ ｌ ｙｏ ｈｎ ， ｈｎ ｄ １０４， ｈｎ ） ｏ ｆＣ ｉａ Ｃ ｅｇ ｕ６０ ５ Ｃ ｉ ａ
Ａｂ ｔ ａ ｔ ｎ ｏ ｄ ｒ ｔ ａ ｈ ｅ ｅ ａ ｈ ｇ ａ ａ ｉ — ｒ ｅ ｒ ｔ ｎ ｌｗ ｌｖ ｌ ｃ ａ ｉｎ ，ａ ｓｎ ｖ ｉ ｎ ｌｐ ｒ ｍｅ ｅ ｎ ｌｚ ｒｗ ｔ ｓ ｒ ｃ ：Ｉ ｒ ｅ ｏ ｃ ｉ ｖ ｉｈ ｃ ｐ ｃｔ ｐ ｉ ａ ｅ ｉ ｏ ｅ ｅ ｃ ｓ ｓ ｉ ｅ ｗａ ｅ ｓｇ ａ ａ ａ ｔ ｒａ ａｙ ｅ ｉ ｙ ｃ ｏ ｏ ｈ ｌ ｗ ｃ ｓ ｉ ｄ ｓ ｎ ｄ Ｉ ｃ ｎ ａｎ ｈ ｅ ｏ ｏ ｅ ｔ ：ｆｅ ｕ ｎ ｙ ｍｅ ｓ ｒ ｍｅ ｔ ａ ｌ ｕ ｅ ｍｅ ｓ ｒ ｍｅ ｔａ ｄ ｓ ｎ ｌｇ ｎ ｒ ｔ ｒ ｏ ｏ ｔ ｓ ｅ ｉ ｅ ． ｔ ｏ ｔ ｉ ｓ ｔ ｒｅ ｃ ｍｐ ｎ ｎ ｓ ｒ ｑ ｅ ｃ ａ ｕ ｅ ｎ 、ｍｐ ｉ ｄ ａ ｕ ｅ ｎ ｎ ｉ ａ ｅ ｅ ａｏ ． ｇ ｔ ｇ Ｔ ｅ ｔ ｃ ｎ ｌ ｇ ｆ ｑ ｅ ｃ ｎ ｅ ｏ ａ ｕ ｅ ｎ ｓａ ｏ ｔｄ ｂ ｓｎ ｈ Ｕ ９ ５ ｈ ｅ ｈ ｏｏ ｙ ｏ ￣ｅ ｕ ｎ ｙ ａ ｄ ｐ ｒ ｄ ｍｅ ｓ ｒ ｍｅ ｔ ｄ ｐ ｅ ｙ ｕ ｉ ｇ ｔ ｅ ＭＣ ８ Ｓ ２，ｔ ｅ ｍｅ ｓ ｒ ｍｅ ｔｅｒ ｒ ｉ ａ ｏ ｅ ｉ ｉ ｈ ａ ｕ ｅ ｎ ｒｏ ｓ ｂ ｖ １ ． ｅ ｐ ａ ｏ ｄ ｎ ｉ ｕ ｔｉ ａ ｐ ｉ ｄ ｉ ｍｐ ｉ ｄ ａ ｕ ｅ ｎ ，ｗｈ ｃ ａ ｎ ｕ ｅ ｔｅ ｐ ｒｏｍａ ｃ ｆ２ ｅ ｒ ｒ Ｂａ ｅ ％ Ｔ ｅ ｋ ｈ ｌ ｉ ｇ ｃ ｒ ｉ ｓ ｐ ｌ ｎ ａ ｌ ｕ ｅ ｍｅ ｓ ｒ ｍｅ ｔ ｈ ｃ ｅ ｔ ｉｈ ｃ ｎ ｅ ｓ ｒ ｈ ｅ ｒ ｎ ｅ ｏ ％ ｒｏ ． ｓ ｄ ｆ ｏ ｉｎ ｂ ｉ ｇ ｉｃ ｉ，ａ ｓ ｅ ｗ ｖ ｉｎ ｌ ｓ ｇ ｎ ｒ ｔ ｄ ｎ Ｗ ｅ — ｒ ｅ ｃ ｒ ｕｔ ｉ ａ ｅ ｓｇ ａ ｉ ｅ ｅ ａ ｅ ，ｗ ｏ ｅ ａ ｌ ｕ ｅ ｈ ｓａ ｃ ｎ ｉｕ ｕ ａ ｇ ｆＯ Ｏ ｎ ｒ ｑ ｅ ｃ ｄ ｎ ｈ ｓ ｍｐ ｉ ｄ ａ ｏ ｔ ｏ ｓ ｒ ｎ ｅ ｏ －Ｉ Ｖ ａ ｄ ｆ ｕ ｎ ｙ ｔ ｎ ｅ
功率分析仪测失真度的原理
功率分析仪测失真度的原理
功率分析仪测失真度的原理是基于Harmonic Distortion Analysis（谐波失真分析）和Intermodulation Distortion Analysis（互调失真分析）。
谐波失真分析是指在正弦信号激励下，测量信号中非基波谐波（即频率是基波频率的整数倍）所占的比例。
它通过对测量信号进行频谱分析，将信号分解为不同频率的谐波成分，然后测量这些谐波成分的功率，以及与基波功率的比例，来评估失真度。
通常，失真度较高的信号会有更高的谐波成分。
互调失真分析是指在存在多个信号同时激励下，测量信号中产生的非线性互调成分。
它通过将多个信号同时输入到被测设备中，然后测量输出信号中的互调成分的功率，来评估失真度。
互调失真一般由设备内部的非线性元件引起，而失真度较高的设备会产生更多的互调成分。
功率分析仪通过测量信号的谐波成分和互调成分的功率，可以计算得到失真度。
通常，失真度以Total Harmonic Distortion（THD，总谐波失真）和Intermodulation Distortion（IMD，互调失真）等参数来表示。
正弦信号的频率 -回复
正弦信号的频率-回复正弦信号的频率是正弦波的重要特性之一，指的是正弦波的周期性重复次数或单位时间内波形的震荡频率。
频率通常用赫兹（Hz）表示，表示每秒钟内波形经过的周期数。
在电子工程学和通信领域中，正弦信号的频率对于描述和分析信号特性非常重要。
频率的概念与周期密切相关，一个完整的周期是正弦波中波形从零开始再次达到零的时间间隔。
因此，频率也可以定义为单位时间内正弦波的周期数。
频率的单位是赫兹（Hz），即每秒钟的周期数。
例如，一个1 Hz的正弦波在一秒钟内完成一次完整的周期，而一个2 Hz的正弦波在一秒钟内完成两个完整的周期。
那么，正弦信号的频率是如何确定的呢？正弦信号的频率由信号源产生并控制，通常通过电子设备中的振荡器或时钟电路来生成。
这些电路以固定的频率振荡，并产生一个正弦波信号。
在数字信号处理中，我们可以通过傅里叶变换将时域信号转换为频域信号，从而确定正弦波的频率。
傅里叶变换是一种将信号在时域和频域之间进行转换的数学工具，可以将一个信号分解成一系列频率不同的正弦波的叠加。
通过分析信号在频域的分布，我们可以确定正弦波的频率成分。
在实际应用中，我们可以使用频谱分析仪或示波器等设备来观测信号的频域特性。
这些设备可以将信号分解并显示信号的频谱，从而帮助我们确定正弦波的频率。
对于连续信号，我们可以通过测量正弦波的周期来确定频率。
通过观察信号在单位时间内震荡的次数，我们可以计算出正弦波的频率。
例如，如果一个正弦波的周期为0.01秒，那么它的频率就是100 Hz（1/0.01=100）。
对于离散信号，我们可以使用采样定理来确定频率。
采样定理指出，在进行离散信号处理时，我们必须以至少两倍信号频率的采样率对信号进行采样，才能完整恢复信号。
因此，我们可以根据采样频率和采样点数来计算离散信号的频率。
总体而言，正弦信号的频率是描述信号周期性特征的重要参数。
通过观察信号的周期或使用傅里叶变换等数学工具，我们可以确定正弦信号的频率。
正弦信号模拟芯片-概述说明以及解释
正弦信号模拟芯片-概述说明以及解释1.引言1.1 概述正弦信号模拟芯片是一种能够产生和处理正弦信号的电子器件。
正弦信号是一种周期性变化的信号，具有稳定的频率、振幅和相位特性，广泛应用于电子通信、音频处理、精密测量等领域。
正弦信号模拟芯片的设计原理是通过运用集成电路技术和模拟电路设计方法，将正弦信号的产生、放大、调节等功能集成在一块芯片上，实现对正弦信号的精确模拟和处理。
正弦信号模拟芯片具有体积小、功耗低、精度高等优点，能够满足不同应用场景对正弦信号的需求。
正弦信号模拟芯片在通信系统中的应用，可以实现信号的调制、解调、滤波等功能，提高通信信号的质量和传输效率。
在音频处理领域，正弦信号模拟芯片可用于音乐合成、音频信号处理等方面，实现音频信号的增强、变调等效果。
此外，在精密测量和仪器仪表领域，正弦信号模拟芯片广泛应用于频率计、信号发生器、锁相环等设备中，用于频率测量、信号调节和相位同步等功能。
随着科技的不断进步，正弦信号模拟芯片的研究和应用将会不断推进，为各个领域的技术发展和创新提供强有力的支持。
1.2 文章结构本文将围绕正弦信号模拟芯片展开讨论。
文章分为三个主要部分，包括引言、正文和结论。
在引言部分，我们将对文章的主题进行概述，介绍正弦信号模拟芯片的基本概念和研究背景。
同时，我们将阐明文章的目的，以明确本文的研究重点和意义。
接下来，正文部分将详细探讨正弦信号的基本概念，包括定义、特征和性质等。
我们将介绍正弦信号模拟芯片的设计原理，包括电路结构、工作原理等方面的内容。
此外，我们还将探讨正弦信号模拟芯片在不同领域的应用，如通信、音频设备等，以展示其在现实生活中的价值和意义。
最后，在结论部分，我们将对正文部分的要点进行总结，概述正弦信号模拟芯片的设计原理和应用领域。
我们还将展望正弦信号模拟芯片的前景，探讨其未来发展的潜力和可能的应用方向。
最后，我们将给出结论，对本文的研究进行总结，并提出一些建议和展望。
通过以上的文章结构，我们将全面系统地介绍正弦信号模拟芯片的相关知识和应用，从而使读者对该领域有一个清晰的了解。
频谱分析仪介绍 —— 精简版
混频器Mixer 中频增益 IF Gain
中频滤波器 IF Filter 对数放大器 Log AMP 包络检波器 Envelope Detector 视频滤波器 Video Filter
扫描发生器 Sweep Generator
显示 Display 本振 Local Oscillator 参考振荡器 Reference Oscillator 本振单元
-105dBc/Hz @ offset 10KHz, 1GHz 0~40 dB（1 dB steps）
-141dBm/Hz（3GHz处）
–105 dBm
技术
RSA500 系列实时频谱分析仪
频率范围：9kHz ~ 3GHz 实时带宽：40 MHz
数字荧光频谱技术DPX
每秒数万次频谱测量，写入位图（bitmap），然后以看得到的速率 传输到屏幕上。
TektronixMDO4000
50kHz ~ 3GHz
Ceyear4037MA
9KHz ~ 3GHz
20Hz ~ 10MHz –95dBc/Hz@ offset 100 kHz 用户不可调 –148 dBm/Hz（3 GHz处） 8bit –78 dBm
10Hz ~ 5MHz， 1/2/3/5步进
采用窄带频 域测量较时 域测量具有 更高的灵敏 度，更少的 噪声量
优势
可以避开较 强的基频和 其它强干扰 信号 多重信号在 频域中比在 时域中更容 易分离
频域测量
某些系统 （如FDM， 频分多路 复用）原 本就与频 域相关
频谱仪原理
Part
2
扫频式频谱仪工作原理
预选/低通滤波器 Preselect / Low-pass Filter RF输入衰减器 Attenuator 输入信号
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要
本系统以C8051F020MCU为核心，通过运算放大器以及比较器构成的外部电路对待测波进行处理后，由MCU自带的DA与比较器的综合应用测得正弦波幅值及频率，并通过MCU内部的12位ADC对波形采样以达到对波形的显示功能。
通过对单片机程序的不断优化，本系统对正弦波幅值及频率的测量精度均能达到题目要求。
为了方便观测波形，本系统还加入了波形绘制功能，使波形通过液晶12864显示，能够更直观的观测出待测波形的变化，这是本设计的一大特色之一。
在正弦信号发生器方面，我们采用了精密波形发生集成电路ICL8038，能较好的产生频率100Hz到20KHz的正弦波。
关键词：数模转换（DA）模数转换（AD）波形绘制信号发生器
