标准IP访问控制列表配置
标准IP访问控制列表的配置及应用
标准IP访问控制列表的配置及应用一、拓扑结构图；二、访问控制列表的概念；1．访问控制列表(Access Control List，ACL)是应用在路由器（或三层交换机）端口上的控制列表。
ACL可以允许（permit）或拒绝（deny）进入或离开路由器的数据包（分组），通过设置可以允许或拒绝网络用户使用路由器的某些端口，对网络系统起到安全保护作用。
访问控制列表（ACL）实际上是一系列允许和拒绝匹配准则的集合。
2．IP访问控制列表可以分为两大类：标准IP访问控制列表，只对数据包的源IP地址进行检查。
其列表号为1~99或者1300~1999。
扩展IP访问控制列表，对数据包的源和目标IP地址、源和目标端口号等进行检查，可以允许或拒绝部分协议。
其列表号为100~199或2000~2699。
3．访问控制列表对每个数据包都以自上向下的顺序进行匹配。
如果数据包满足第一个匹配条件，那么路由器就按照该条语句所规定的动作决定是拒绝还是允许；如果数据包不满足第一个匹配条件，则继续检测列表的下一条语句，以此类推。
数据包在访问控制列表中一旦出现了匹配，那么相应的操作就会被执行，并且对此数据包的检测到此为止。
后面的语句不可能推翻前面的语句，因此访问控制列表的过滤规则的放置顺序是很讲究的，不同的放置顺序会带来不同的效果。
三、技术原理；假设某公司的经理部，销售部和财务部分别属于不同的网段，出于安全考虑，公司要求经理部的网络可以访问财务部，而销售部无法访问财务部的网络，其他网络之间都可以实现互访。
访问控制列表一般是布局于需要保护的网络与其他网络联接的路由器中，即为距离被保护网络最接近的路由器上。
配置标准IP访问控制列表：1.定义标准IP访问控制列表；Router (config)#access-list access-list-number deny/permit source-address source-wildcard/*source-wildcard为数据包源地址的通配符掩码。
原程序(标准IP访问控制列表配置)
ROUTER0配置：Router>enRouter#conf tRouter(config)#int f0/0Router(config-if)#ip address 192.168.10.1 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int f0/1Router(config-if)#ip address 192.168.20.1 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int s0/0/0Router(config-if)#ip address 192.168.30.1 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#clock rate 64000Router(config-if)#exitRouter(config)#router ripRouter(config-router)#version 2Router(config-router)#network 192.168.10.0Router(config-router)#network 192.168.20.0Router(config-router)#network 192.168.30.0Router(config-router)#no auto-summaryRouter(config-router)#ROUTER1配置：Router>enRouter#conf tRouter(config)#int f0/0Router(config-if)#ip address 192.168.40.1 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int s0/0/0Router(config-if)#ip address 192.168.30.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#route ripRouter(config-router)#version 2Router(config-router)#network 192.168.30.0Router(config-router)#network 192.168.40.0Router(config-router)#no auto-summaryRouter(config-router)#exitRouter(config)#ip access-list standard aa //关于配置标准IP 访问控制列表，采用命名的标准ACL（命名为aa）Router(config-std-nacl)#permit 192.168.10.0 0.0.0.255 //允许来自198.162.10.0 网段的流量通过Router(config-std-nacl)#deny 192.168.20.0 0.0.0.255 //拒绝来自198.162.20.0 网段的流量通过Router(config-std-nacl)#exitRouter(config)#int f0/0Router(config-if)#ip access-group aa out //在接口下访问控制列表出栈流量调用interface fa 0/0Router(config-if)#end测试：。

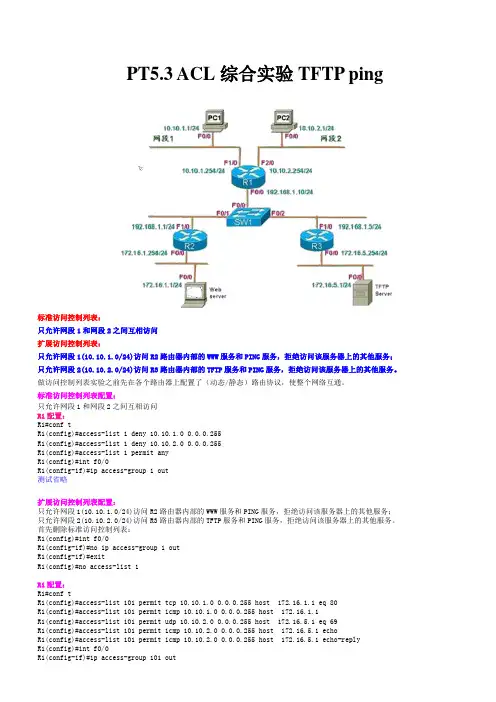

PT5.3 ACL综合实验TFTP ping
PT5.3 ACL综合实验TFTP ping标准访问控制列表：只允许网段1和网段2之间互相访问扩展访问控制列表：只允许网段1(10.10.1.0/24)访问R2路由器内部的WWW服务和PING服务，拒绝访问该服务器上的其他服务；只允许网段2(10.10.2.0/24)访问R3路由器内部的TFTP服务和PING服务，拒绝访问该服务器上的其他服务。
做访问控制列表实验之前先在各个路由器上配置了（动态/静态）路由协议，使整个网络互通。
标准访问控制列表配置：只允许网段1和网段2之间互相访问R1配置：R1#conf tR1(config)#access-list 1 deny 10.10.1.0 0.0.0.255R1(config)#access-list 1 deny 10.10.2.0 0.0.0.255R1(config)#access-list 1 permit anyR1(config)#int f0/0R1(config-if)#ip access-group 1 out测试省略扩展访问控制列表配置：只允许网段1(10.10.1.0/24)访问R2路由器内部的WWW服务和PING服务，拒绝访问该服务器上的其他服务；只允许网段2(10.10.2.0/24)访问R3路由器内部的TFTP服务和PING服务，拒绝访问该服务器上的其他服务。
首先删除标准访问控制列表：R1(config)#int f0/0R1(config-if)#no ip access-group 1 outR1(config-if)#exitR1(config)#no access-list 1R1配置：R1#conf tR1(config)#access-list 101 permit tcp 10.10.1.0 0.0.0.255 host 172.16.1.1 eq 80R1(config)#access-list 101 permit icmp 10.10.1.0 0.0.0.255 host 172.16.1.1R1(config)#access-list 101 permit udp 10.10.2.0 0.0.0.255 host 172.16.5.1 eq 69R1(config)#access-list 101 permit icmp 10.10.2.0 0.0.0.255 host 172.16.5.1 echoR1(config)#access-list 101 permit icmp 10.10.2.0 0.0.0.255 host 172.16.5.1 echo-replyR1(config)#int f0/0R1(config-if)#ip access-group 101 out测试：PC1:PC1#ping 172.16.1.1 通PC1#ping 172.16.5.1 不通PC2：PC2#ping 172.16.1.1 不通PC2#ping 172.16.5.1 通。
VPN中IP地址的防火墙配置和访问控制列表
VPN中IP地址的防火墙配置和访问控制列表在VPN中，IP地址的防火墙配置和访问控制列表（ACL）起着至关重要的作用。
通过正确配置防火墙和ACL，可以保护VPN网络免受潜在的安全威胁。
本文将介绍如何正确配置VPN中的IP地址防火墙和ACL，以提高网络安全性。
一、什么是IP地址防火墙？IP地址防火墙是用于控制网络流量的一种安全措施。
主要通过规则和策略来限制或允许特定的IP地址、协议和端口访问网络资源。
IP地址防火墙可以在VPN服务器、VPN客户端或VPN路由器上进行配置。
二、防火墙和ACL的重要性1. 保护网络安全：通过防火墙和ACL，可以限制恶意用户或攻击者对网络资源的访问，提高网络的安全性。
2. 简化网络管理：通过合理配置防火墙和ACL，可以将网络流量进行分组和管理，简化网络操作和维护。
3. 提高网络性能：通过限制无效或不必要的网络流量，可以提高网络的性能和响应速度。
三、配置IP地址防火墙的步骤1. 确定网络资源和访问需求：在配置IP地址防火墙之前，首先需要明确网络中存在的资源以及对这些资源的访问需求。
2. 列出规则和策略：根据网络资源和访问需求，列出访问规则和策略，包括允许或阻止特定IP地址、协议和端口的访问。
3. 配置防火墙规则：在VPN服务器、VPN客户端或VPN路由器上，根据列出的规则和策略，配置相应的防火墙规则。
4. 测试和优化：配置完成后，进行测试和优化，确保防火墙规则能够正确地限制或允许特定的网络流量。
四、配置访问控制列表（ACL）的步骤1. 确定访问控制需求：在配置ACL之前，首先需要确定对网络资源的访问控制需求，包括允许或阻止特定IP地址、协议和端口的访问。
2. 列出访问规则：根据访问控制需求，列出ACL中需要包含的访问规则。
3. 配置ACL：在VPN服务器、VPN客户端或VPN路由器上，根据列出的访问规则，配置相应的ACL。
4. 测试和优化：配置完成后，进行测试和优化，确保ACL能够正确地限制或允许特定的网络流量。

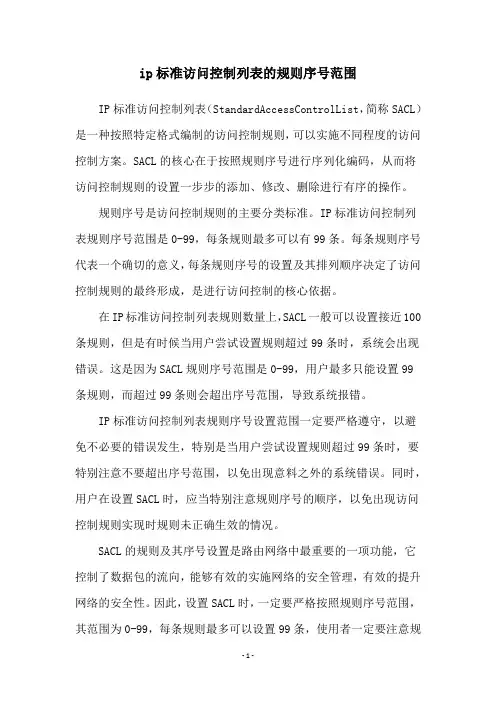

ip标准访问控制列表的规则序号范围
