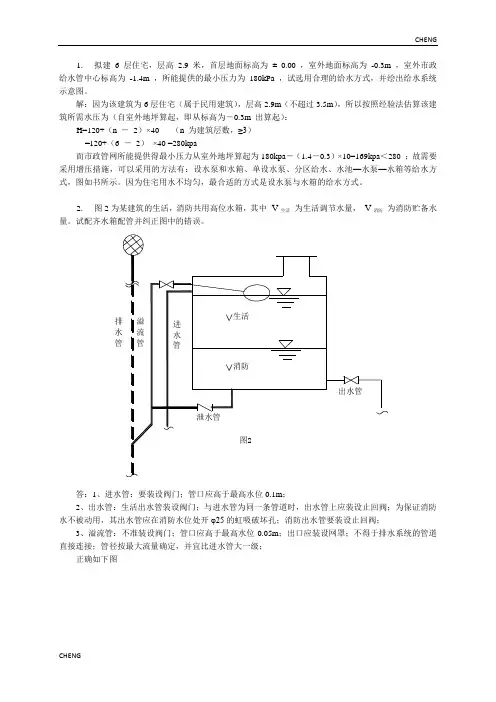

建筑给水排水工程习题(附答案)
1.拟建6 层住宅，层高2.9 米，首层地面标高为±0.00 ，室外地面标高为-0.3m ，室外市政给水管中心标高为-1.4m ，所能提供的最小压力为180kPa ，试选用合理的给水方式，并绘出给水系统示意图。
解：因为该建筑为6层住宅（属于民用建筑），层高2.9m（不超过3.5m），所以按照经验法估算该建筑所需水压为（自室外地坪算起，即从标高为－0.3m 出算起）：H=120+（n －2）×40 （n 为建筑层数，≥3）=120+（6 －2）×40 =280kpa而市政管网所能提供得最小压力从室外地坪算起为180kpa－（1.4－0.3）×10=169kpa＜280 ；故需要采用增压措施，可以采用的方法有：设水泵和水箱、单设水泵、分区给水、水池—水泵—水箱等给水方式，图如书所示。
因为住宅用水不均匀，最合适的方式是设水泵与水箱的给水方式。
2.图2为某建筑的生活，消防共用高位水箱，其中V生活为生活调节水量，V消防为消防贮备水量。
试配齐水箱配管并纠正图中的错误。
答：1、进水管：要装设阀门；管口应高于最高水位0.1m；2、出水管：生活出水管装设阀门；与进水管为同一条管道时，出水管上应装设止回阀；为保证消防水不被动用，其出水管应在消防水位处开φ25的虹吸破坏孔；消防出水管要装设止回阀；3、溢流管：不准装设阀门；管口应高于最高水位0.05m；出口应装设网罩；不得于排水系统的管道直接连接；管径按最大流量确定，并宜比进水管大一级；正确如下图图2排水管溢流管3. 某办公楼建筑给水系统，水泵从贮水池抽水，其吸水管和压水管总长为40米，自贮水池最低水位±0.00 至水箱最高水位为32.00m ，已知该管路水头损失为4.16m H 2O 。
试求水泵所需总扬程。
解：总扬程：Hb=32+4.16=36.16m ，选泵时可以乘上1.05 ~ 1.1 的安全系数。
4.某建筑拟选用隔膜式气压给水设备供水方式，已知水泵出水量为3.5L/s ，设计最小工作压力为250kpa （表压），最大工作压力为400kpa （表压），试求气压水罐总容积。
安装造价给排水算量例题
安装造价给排水算量例题
造价给排水算量是建筑工程中的一个重要环节，它涉及到给排
水设备的数量和材料的计算，以及相应的造价估算。
下面是一个例题，我们来一步步解答。
假设我们要计算一栋住宅楼的给排水算量和造价。
该住宅楼共
有10层，每层有4个住户，每个住户包括一个卫生间、一个厨房和
一个洗手池。
首先，我们需要计算给排水设备的数量。
根据题目要求，每个
住户需要一个卫生间、一个厨房和一个洗手池。
所以，每层的给排
水设备数量为10层 4住户 = 40个。
接下来，我们需要计算给排水设备所需的材料。
根据常规标准，卫生间需要的给排水管道材料包括PVC管道、弯头、三通等。
厨房
和洗手池也需要相应的给排水管道材料。
具体的材料种类和数量可
以根据设计图纸和工程规范确定。
然后，我们需要计算给排水设备的造价。
给排水设备的造价包
括材料费用和人工费用。
材料费用可以根据市场价格和材料种类计
算得出，而人工费用可以根据工程量和施工队伍的工资标准计算得出。
具体的费用可以咨询相关建筑工程公司或者根据市场行情进行估算。
最后，我们需要综合考虑各个因素，包括给排水设备的数量、材料和人工费用，来得出整个项目的给排水算量和造价。
这个过程需要结合实际情况和专业知识进行综合分析和计算。
综上所述，计算给排水算量和造价是一个复杂的过程，需要考虑多个因素和专业知识。
以上是一个简单的例题解答，实际情况可能更加复杂，请在实际工程中根据具体情况进行详细计算和估算。

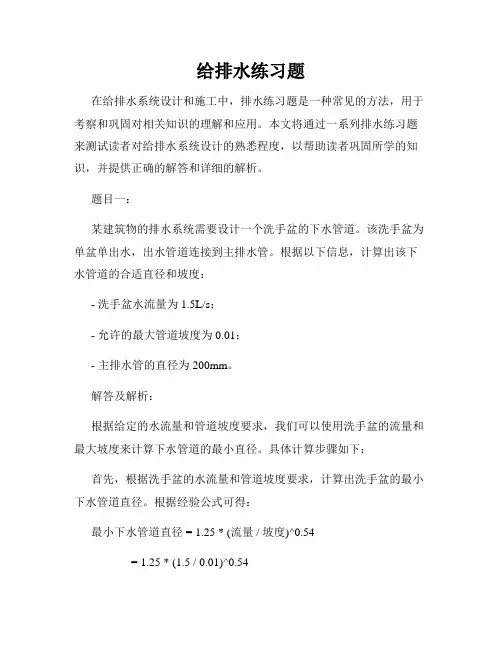

给排水练习题
给排水练习题在给排水系统设计和施工中，排水练习题是一种常见的方法，用于考察和巩固对相关知识的理解和应用。
本文将通过一系列排水练习题来测试读者对给排水系统设计的熟悉程度，以帮助读者巩固所学的知识，并提供正确的解答和详细的解析。
题目一：某建筑物的排水系统需要设计一个洗手盆的下水管道。
该洗手盆为单盆单出水，出水管道连接到主排水管。
根据以下信息，计算出该下水管道的合适直径和坡度：- 洗手盆水流量为1.5L/s；- 允许的最大管道坡度为0.01；- 主排水管的直径为200mm。
解答及解析：根据给定的水流量和管道坡度要求，我们可以使用洗手盆的流量和最大坡度来计算下水管道的最小直径。
具体计算步骤如下：首先，根据洗手盆的水流量和管道坡度要求，计算出洗手盆的最小下水管道直径。
根据经验公式可得：最小下水管道直径 = 1.25 * (流量 / 坡度)^0.54= 1.25 * (1.5 / 0.01)^0.54然后，根据主排水管的直径和洗手盆下水管道的最小直径，选择合适的下水管道直径。
一般来说，选择比最小直径稍大一些的下水管道直径为佳。
在本题中，主排水管的直径为200mm，可以选择下水管道直径为75mm。
最后，根据所选下水管道的直径和坡度要求，设计并安装下水管道。
题目二：某住宅小区的给排水系统需要设计一个雨水管道。
该雨水管道连接到附近的排水沟，用于排水小区内的雨水。
根据以下信息，计算出该雨水管道的合适直径和坡度：- 小区的屋顶面积为500平米；- 平均降雨量为50mm/h；- 允许的最大管道坡度为0.02；- 排水沟的直径为600mm。
解答及解析：根据给定的屋顶面积和降雨量，我们可以计算出小区内雨水的总流量。
具体计算步骤如下：首先，计算出雨水流量。
根据经验公式可得：雨水流量 = 屋顶面积 * 降雨强度= 25m³/h然后，根据雨水流量和管道坡度要求，计算出雨水管道的最小直径。
根据经验公式可得：最小雨水管道直径 = 1.25 * (流量 / 坡度)^0.54= 1.25 * (25 / 0.02)^0.54≈ 150mm最后，根据排水沟的直径和雨水管道的最小直径，选择合适的雨水管道直径。

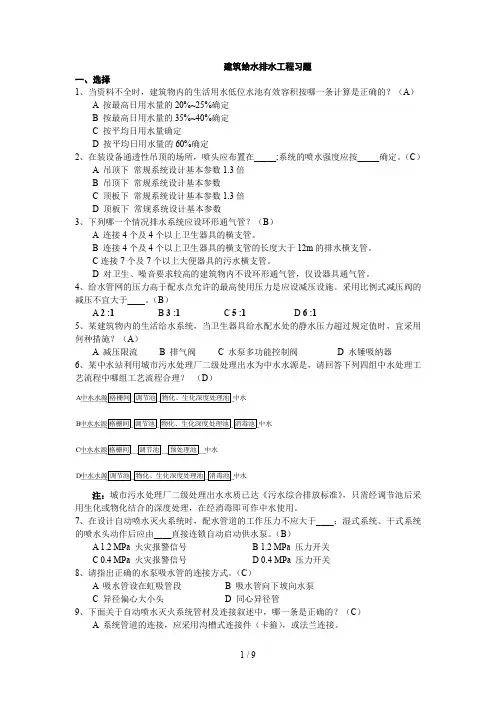

建筑给水排水工程习题及答案
建筑给水排水工程习题一、选择1、当资料不全时，建筑物内的生活用水低位水池有效容积按哪一条计算是正确的？（A）A 按最高日用水量的20%~25%确定B 按最高日用水量的35%~40%确定C 按平均日用水量确定D 按平均日用水量的60%确定2、在装设备通透性吊顶的场所，喷头应布置在_____;系统的喷水强度应按_____确定。
（C）A 吊顶下常规系统设计基本参数1.3倍B 吊顶下常规系统设计基本参数C 顶板下常规系统设计基本参数1.3倍D 顶板下常规系统设计基本参数3、下列哪一个情况排水系统应设环形通气管？（B）A 连接4个及4个以上卫生器具的横支管。
B 连接4个及4个以上卫生器具的横支管的长度大于12m的排水横支管。
C连接7个及7个以上大便器具的污水横支管。
D 对卫生、噪音要求较高的建筑物内不设环形通气管，仅设器具通气管。
4、给水管网的压力高于配水点允许的最高使用压力是应设减压设施。
采用比例式减压阀的减压不宜大于____。
（B）A 2 :1B 3 :1C 5 :1D 6 :15、某建筑物内的生活给水系统，当卫生器具给水配水处的静水压力超过规定值时，宜采用何种措施？（A）A 减压限流B 排气阀C 水泵多功能控制阀D 水锤吸纳器6、某中水站利用城市污水处理厂二级处理出水为中水水源是，请回答下列四组中水处理工艺流程中哪组工艺流程合理？（D）A中水水源格栅间调节池物化、生化深度处理池中水B中水水源格栅间调节池物化、生化深度处理池消毒池中水C中水水源格栅间调节池预处理池中水D中水水源调节池物化、生化深度处理池消毒池中水注：城市污水处理厂二级处理出水水质已达《污水综合排放标准》，只需经调节池后采用生化或物化结合的深度处理，在经消毒即可作中水使用。
7、在设计自动喷水灭火系统时，配水管道的工作压力不应大于____；湿式系统、干式系统的喷水头动作后应由____直接连锁自动启动供水泵。
（B）A 1.2 MPa 火灾报警信号B 1.2 MPa 压力开关C 0.4 MPa 火灾报警信号D 0.4 MPa 压力开关8、请指出正确的水泵吸水管的连接方式。

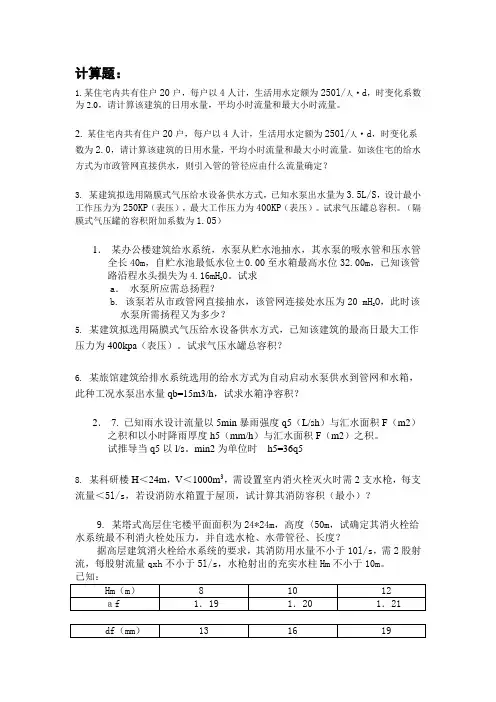

大学建筑给排水计算练习题
计算题：1.某住宅内共有住户20户，每户以4人计，生活用水定额为250l/人·d，时变化系数为2.0，请计算该建筑的日用水量，平均小时流量和最大小时流量。
2.某住宅内共有住户20户，每户以4人计，生活用水定额为250l/人·d，时变化系数为2.0，请计算该建筑的日用水量，平均小时流量和最大小时流量。
如该住宅的给水方式为市政管网直接供水，则引入管的管径应由什么流量确定？3. 某建筑拟选用隔膜式气压给水设备供水方式，已知水泵出水量为3.5L/S，设计最小工作压力为250KP（表压），最大工作压力为400KP（表压）。
试求气压罐总容积。
（隔膜式气压罐的容积附加系数为1.05）1．某办公楼建筑给水系统，水泵从贮水池抽水，其水泵的吸水管和压水管全长40m，自贮水池最低水位±0.00至水箱最高水位32.00m，已知该管O。
试求路沿程水头损失为4.16mH2a．水泵所应需总扬程？O，此时该b. 该泵若从市政管网直接抽水，该管网连接处水压为20 mH2水泵所需扬程又为多少？5.某建筑拟选用隔膜式气压给水设备供水方式，已知该建筑的最高日最大工作压力为400kpa（表压）。
试求气压水罐总容积？6.某旅馆建筑给排水系统选用的给水方式为自动启动水泵供水到管网和水箱，此种工况水泵出水量qb=15m3/h，试求水箱净容积？2．7. 已知雨水设计流量以5min暴雨强度q5（L/sh）与汇水面积F（m2）之积和以小时降雨厚度h5（mm/h）与汇水面积F（m2）之积。
试推导当q5以l/s。
min2为单位时h5=36q58.某科研楼H＜24m，V＜1000m3，需设置室内消火栓灭火时需2支水枪，每支流量＜5l/s，若设消防水箱置于屋顶，试计算其消防容积（最小）？9. 某塔式高层住宅楼平面面积为24*24m，高度〈50m，试确定其消火栓给水系统最不利消火栓处压力，并自选水枪、水带管径、长度？据高层建筑消火栓给水系统的要求，其消防用水量不小于10l/s，需2股射流，每股射流量qxh不小于5l/s，水枪射出的充实水柱Hm不小于10m。
建筑给排水考试题库及答案
建筑给排水考试题库及答案一、单项选择题（每题2分，共40分）1. 下列哪种管材常用于建筑给排水系统？A. 铁管B. 塑料管C. 铸铁管D. 铜管答案：B2. 在建筑给排水系统中，水表通常安装在哪个位置？A. 给水管进户处B. 排水管出口处C. 给水管出口处D. 排水管进户处答案：A3. 建筑内部给水系统按给水压力分类，可分为哪两大类？A. 开式和闭式系统B. 低压和高压系统C. 直接给水和间接给水系统D. 给水和排水系统答案：B4. 下列哪种阀门用于控制给水系统中的流量和压力？A. 截止阀B. 球阀C. 蝶阀D. 减压阀答案：D5. 在建筑给排水系统中，哪一种泵主要用于消防系统？A. 离心泵B. 轴流泵C. 混流泵D. 深井泵答案：A6. 建筑排水系统按排水方式分类，可分为哪两大类？A. 压力排水和重力排水B. 室内排水和室外排水C. 中央排水和局部排水D. 污水和雨水排水答案：A7. 下列哪种管材不宜用于建筑排水系统？A. 塑料管B. 铸铁管C. 铁管D. 铜管答案：D8. 在建筑排水系统中，立管通常设置在哪个位置？A. 卫生间B. 厨房C. 阳台D. 所有上述位置答案：D9. 下列哪种设备用于建筑排水系统中的污水处理？A. 沉淀池B. 过滤池C. 曝气池D. 清水池答案：A10. 建筑给排水系统中，水平管道与立管连接时，应采用哪种连接方式？A. 法兰连接B. 螺纹连接C. 焊接连接D. 热熔连接答案：B11. 在建筑给排水系统中，下列哪种管道需要进行保温处理？A. 给水管B. 排水管C. 热水管D. 冷水管答案：C12. 建筑给排水系统中，下列哪种阀门用于控制热水系统的流量和压力？A. 截止阀B. 球阀C. 蝶阀D. 减压阀答案：B13. 建筑给排水系统中，下列哪种泵主要用于热水系统？A. 离心泵B. 轴流泵C. 混流泵D. 深井泵答案：A14. 在建筑给排水系统中，下列哪种设备用于防止给水系统中的水逆流？A. 逆止阀B. 截止阀C. 球阀D. 蝶阀答案：A15. 建筑给排水系统中，下列哪种管道用于连接不同建筑物的给水系统？A. 室内给水管B. 室外给水管C. 消防给水管D. 工业给水管答案：B二、多项选择题（每题4分，共40分）16. 建筑给排水系统中，下列哪些设备属于给水处理设备？（）A. 沉淀池B. 过滤池C. 曝气池D. 清水池答案：ABCD17. 建筑给排水系统中，下列哪些阀门可用于控制给水系统的流量和压力？（）A. 截止阀B. 球阀C. 蝶阀D. 减压阀答案：ABCD18. 建筑给排水系统中，下列哪些泵主要用于给水系统？（）A. 离心泵B. 轴流泵C. 混流泵D. 深井泵答案：ACD19. 建筑给排水系统中，下列哪些设备属于排水处理设备？（）A. 沉淀池B. 过滤池C. 曝气池D. 清水池答案：ABC20. 建筑给排水系统中，下列哪些管道用于连接不同建筑物的排水系统？（）A. 室内排水管B. 室外排水管C. 消防排水管D. 工业排水管答案：BD三、判断题（每题2分，共20分）21. 建筑给水系统中，给水管道的布置应尽量短、直、少弯，以减少水头损失。
某住宅楼给排水工程量计算案例
第二节给排水工程【例】某住宅楼给排水工程施工图如图所示，试计算工程量并编制工程量清单和计价表。
工程施工图；一、工程施工图（一）、施工图介绍：1、施工图说明1）本工程采用相对标高，单位以米计，室内管线标高均以管中心线计；其余尺寸以毫米计。
2）管材：生活给水管采用PP-R塑料给水管，1.0Mpa，热熔连接，安装参照建筑给水聚丙烯管道（PP-R）应用技术规程。
排水管采用PVC-U塑料排水管，安装详见96S341《建筑排水用硬聚氯乙烯（PVC-U）管道安装》，并符合《建筑排水硬聚氯乙烯管道工程技术规程》要求。
3）管道穿越屋面须做防水套管，详S312给水管，穿楼板或混凝土墙须加设钢制套管。
4）卫生设备排水留洞应根据所定洁具型号预留。
5）排水管采用坡度：DN50 i=0.03；DN75 i=0.025；DN100 i=0.02；DN150 i=0.01；DN200 i=0.016）未尽事宜按有关施工规范执行。
7）图例2、室内给水排水平面图如图7-1～4所示。
3、卫生间详图如图7-5所示。
4、室内给水系统图如图7-6所示。
5、室内排水系统图如图7-7所示。
（二）施工图识读示例1、平面图的识读：从所示图可知本例为民用住宅六屋楼，每单元为一梯二户。
污、废水在底层单独排出外墙，这是预防楼层下来的污、废水可能来不及排出造成底层卫生间侧溢而设置。
从平面图看出每户设有浴缸、洗脸盆、坐式大便器（详见卫生间详图）。
从屋顶平面图中可知给水直通到水箱，水箱内有进水浮球阀，有水箱进水管、出水管、溢流管及放空管。
图7.5.1 一层平面图图7-2 二层平面图图7-3 三～六层平面图图7-4 屋项平面图图7-5 卫生间详图图7-6 给水系统图2、系统图的识读：从系统图7-6可知，给水立管编号JL-0是单元屋顶水箱的进水管，管径为DN50，其引水管埋深0.6米，在室外设有水表1个，立管直穿屋面，在层顶水箱内设有进水浮球阀二个，为便于检修（浮球阀常因锈垢而失灵）在屋面进水管上设闸阀二个。
建筑给排水例题集
⑴立管A和立管C 立管A和立管C的卫生器具设置、每户人数、用水定额和时变
化系数都相同，其卫生器具给水当量平均出流率也相同。
U 010 2 .2 15 43 .0 .5 86 24 .5 0 5 02.8％
⑵立管B和立管D 立管B和立管D的卫生器具设置、每户人数、用水定额和时变
化系数都相同，其卫生器具给水当量平均出流率也相同。
2. 热水平均出流率U02
⑴确定热水用水定额
查表8.1.1，计算用水平均定额为 q0=(60+100)×0.5=80 L/（人·d）
⑵确定热水时变化系数，查表8.11（注册参考书），
时变化系数的内插值为
4.1 3 3.8 840
K h4.1 3
3.93 (25 200 ) 0
住 居住 宅 人数
≤100
立管B和D为Ⅲ类住宅，每户有两个卫生间，设坐便器 （Ng=0.5）、洗脸盆（Ng=0.75）各两只、浴盆（Ng=1.2）和 淋浴器（Ng=0.75）各一只，厨房内设洗
涤盆（Ng=1.0）一只，有洗衣机（Ng=1.0）和家用燃气 热水器。24小时供水，每户按4人计算。用水定额和时变 化系数均按设计规范的平均值计算。
分别计算给水系统和热水供应系统的卫生器具给水当量平 均出流率U01和U02
解：
1.给水平均出流率U01
⑴确定给水用水定额
因有集中热水供应，给水用水定额应减去热水用水定 额部分，查表2.2.1 和8.1.1，得用水定额的平均值 q0=(180+320)×0.5－ (60+100)×0.5=170L/（人·d）
⑷热水平均出流率U02值
U 02 0.2 8 3 0.4 2 3 8.9634 20 .3% 0
最新建筑给水排水工程习题答案(1)
1.拟建6 层住宅，层高2.9 米，首层地面标高为±0.00 ，室外地面标高为-0.3m ，室外市政给水管中心标高为-1.4m ，所能提供的最小压力为180kPa ，试选用合理的给水方式，并绘出给水系统示意图。
解：因为该建筑为6层住宅（属于民用建筑），层高2.9m（不超过3.5m），所以按照经验法估算该建筑所需水压为（自室外地坪算起，即从标高为－0.3m 出算起）：H=120+（n －2）×40 （n 为建筑层数，≥3）=120+（6 －2）×40 =280kpa而市政管网所能提供得最小压力从室外地坪算起为180kpa－（1.4－0.3）×10=169kpa＜280 ；故需要采用增压措施，可以采用的方法有：设水泵和水箱、单设水泵、分区给水、水池—水泵—水箱等给水方式，图如书所示。
因为住宅用水不均匀，最合适的方式是设水泵与水箱的给水方式。
2.图2为某建筑的生活，消防共用高位水箱，其中V生活为生活调节水量，V消防为消防贮备水量。
试配齐水箱配管并纠正图中的错误。
答：1、进水管：要装设阀门；管口应高于最高水位0.1m；2、出水管：生活出水管装设阀门；与进水管为同一条管道时，出水管上应装设止回阀；为保证消防水不被动用，其出水管应在消防水位处开φ25的虹吸破坏孔；消防出水管要装设止回阀；3、溢流管：不准装设阀门；管口应高于最高水位0.05m；出口应装设网罩；不得于排水系统的管道直接连接；管径按最大流量确定，并宜比进水管大一级；正确如下图图2排水管溢流管3. 某办公楼建筑给水系统，水泵从贮水池抽水，其吸水管和压水管总长为40米，自贮水池最低水位±0.00 至水箱最高水位为32.00m ，已知该管路水头损失为4.16m H 2O 。
试求水泵所需总扬程。
解：总扬程：Hb=32+4.16=36.16m ，选泵时可以乘上1.05 ~ 1.1 的安全系数。
4.某建筑拟选用隔膜式气压给水设备供水方式，已知水泵出水量为3.5L/s ，设计最小工作压力为250kpa （表压），最大工作压力为400kpa （表压），试求气压水罐总容积。
某住宅楼给排水安装工程施工图预算
目录一．编制依据及工程内容------------------------------------------------------------------2 二．熟悉图样，划分工程项目------------------------------------------------------------2 三．计算工程量------------------------------------------------------------------------------3 四．整理工程量------------------------------------------------------------------------------7 五．套定额，计算定额直接费------------------------------------------------------------7 六．计算主材费------------------------------------------------------------------------------7 七．计算脚手架费用------------------------------------------------------------------------9 八．计算定额直接费------------------------------------------------------------------------9 九．计算间接费------------------------------------------------------------------------------9 十．计算直接费和间接费之和------------------------------------------------------------9 十一．计算计划利润----------------------------------------------------------------------9 十二．计算税金----------------------------------------------------------------------------9 十三．工程造价计算----------------------------------------------------------------------9 十四．进行工料机分析-------------------------------------------------------------------11 附录：参考资料及文献---------------------------------------------------------------------17长春市某住宅楼给排水安装工程施工图预算一：编制依据及工程内容：1．本预算编制依据：（1）施工图和说明书；（2）施工组织设计；（3）吉林省2000年安装工程单位估价表；（4）吉林省2000年建筑安装工程费用定额；（5）吉林省材料预算价格。
物业给排水考试题及答案
物业给排水考试题及答案一、单项选择题（每题2分，共20分）1. 给水管道的敷设方式主要有（）。
A. 明敷和暗敷B. 直埋和非直埋C. 地上和地下D. 室内和室外答案：A2. 排水管道的坡度一般不小于（）。
A. 0.5%B. 1%C. 2%D. 3%答案：B3. 给水管道的工作压力一般不大于（）。
A. 0.6MPaB. 0.8MPaC. 1.0MPaD. 1.2MPa答案：C4. 排水管道的材质主要有（）。
A. 铸铁管和钢管B. 塑料管和钢管C. 铸铁管和塑料管D. 塑料管和不锈钢管答案：C5. 给水管道的连接方式主要有（）。
A. 焊接和螺纹连接B. 焊接和法兰连接C. 螺纹连接和法兰连接D. 焊接和卡箍连接答案：C6. 排水管道的检查口一般设置在（）。
A. 管道起点B. 管道终点C. 管道转弯处D. 管道分支处答案：C7. 给水管道的阀门一般设置在（）。
A. 管道起点B. 管道终点C. 管道转弯处D. 管道分支处答案：D8. 排水管道的清扫口一般设置在（）。
A. 管道起点B. 管道终点C. 管道转弯处D. 管道分支处答案：A9. 给水管道的伸缩节一般设置在（）。
A. 管道起点B. 管道终点C. 管道转弯处D. 管道分支处答案：C10. 排水管道的通气管一般设置在（）。
A. 管道起点B. 管道终点C. 管道转弯处D. 管道分支处答案：B二、多项选择题（每题3分，共15分）1. 给水管道的主要附件有（）。
A. 阀门B. 伸缩节C. 过滤器D. 排气阀答案：ABCD2. 排水管道的主要附件有（）。
A. 检查口B. 清扫口C. 通气帽D. 阻火圈答案：ABCD3. 给水管道的敷设要求有（）。
A. 管道应避免与热力管道平行敷设B. 管道应避免与电气管道交叉敷设C. 管道应避免与燃气管道平行敷设D. 管道应避免与污水管道交叉敷设答案：ABCD4. 排水管道的敷设要求有（）。
A. 管道应避免与热力管道平行敷设B. 管道应避免与电气管道交叉敷设C. 管道应避免与燃气管道平行敷设D. 管道应避免与给水管道交叉敷设答案：ABCD5. 给水管道的防腐要求有（）。
多层住宅水力计算例题(2)
【例题】某5层住宅，层高3m每层2户（分户型A与户型B）。
其中户型A二卫一厨，设低水箱坐式大便器、洗脸盆各 2 个，淋浴器、浴盆、洗涤盆、洗衣机水嘴各1个；户型B一卫一厨，设低水箱坐式大便器、洗脸盆、淋浴器、洗涤盆、洗衣机水嘴各 1 个。
该住宅有局部热水供应。
图 1 为该住宅卫生器具平面布置图，图 2 为给水系统轴测图，管材为内涂塑钢塑复合管。
室外给水管网在引入管连接点所能提供的最小压力H）=250kPa。
试进行给水系统的水力计算。
图 1 标准层卫生器具平面布置图图 2 给水系统轴测图【解】1•根据给水系统轴测图，确定最不利配水点及计算管路⑴由图2看，A0或B0均有可能成为最不利配水点，经估算比较，初定A0点即淋浴器混合阀为系统最不利配水点，计算管路为A0-A1-A2-A3-A4-A5-1-2-3-4-5-6。
⑵引入管起点至最不利配水点位置高度所要求的静水压H1。
根据图2，H二[13.15 —（—1.25 ）] X l0=l44kPa ⑶最不利配水点所需的最低工作压力H4根据表 2.1.1 淋浴器混合阀最低工作压力为0.05~0.10MPa，选取H4=0.070MPa=70kPa2•计算各管段的设计秒流量该工程为住宅建筑，设计秒流量采用概率法计算。
⑴户型A （图2中给水管路A0-A1-A2-A3-A4-A5-1 ）设计秒流量计算①根据表2.2.1，户型A为普通住宅III类，用水定额取q°=280L/ （人• d），用水时数T=24h，时变化系数取K h=2.5，每户按m=4人计。
②根据表2.1.1 ，求每户设置的卫生器具给水当量数Ng 坐便器冲洗水箱浮球阀N=0.50X2=1.00洗脸盆混合水嘴N=0.50X2=1.00淋浴器混合阀N=0.75浴盆混合水嘴N=1.20洗涤盆混合水嘴N=1.00家用洗衣机水嘴N=1.00小计：每户给水当量数 Ng=6.45 ③U取U 0=2.5%（ U 0计算公式中N g 是指每户设置的卫生器具给水当量数） ④ 根据U 0 a c 值a c =1.512 X 102=0.01512⑤ U0 490 49U =1c（N g 1）.100% 1 0.01512（N g 1）.100%jN gv'N g（U 计算公式中N g 是指计算管段上的卫生器具给水当量总数， 笔者认为当计算管 段为起始端时，不论Nb 大小是何值，U 值均无需计算，均按 U=100%十）⑥ q gq g =0.2 • U • N g⑦ 重复步骤⑤、⑥可求出户型 A 所有计算管段的设计秒流量。
给排水造价案例分析答案(徐州)
给排水案例计算过程（答案）工程量汇总：二、（本题60分）请根据给定的给排水工程施工图，计算工程量并编制给排水分部分项工程量清单。
（一）设计说明1、图中标高和管长以“m”，其余都以“mm”计。
2、给水管采用PP－R管，热熔连接；排水管采用U－PVC塑料排水管，胶水粘接。
3、给水管穿楼板应设钢套管，套管公称直径比给水管公称直径大二号，套管长度每处按300mm计。
4、室内给排水管道安装完毕且在隐蔽前，给水管需做水压试验，试验压力1.0MPa；排水管需做灌水试验。
5、墙厚按0.3米考虑；6、除蹲便器采用自闭冲洗阀控制外，其他位置全部采用普通铜质螺纹阀门；（二）答题要求1、计算图示全部给排水工程内容，尺寸在图纸中按比例量取。
2、楼板厚度按200mm考虑。
3、计算不包括的内容：管道挖填土、管道支架、管道开墙槽、给水管穿墙套管。
主要材料表分部分项工程量清单四、（本题40分）请根据本试卷第二题计算内容及下列要求，按照工程量清单计价规范和江苏省安装工程计价表的有关规定，在下面表格中计算分部分项费、措施费、其他措施项目费、规费、税金、工程造价。
1、本题中请对第二题计算的DN100排水管、De50给水管、自闭式冲洗阀大便器工程量的10倍进行组价；2、主材只列出数量和定额含量，不计入合价。
3、本次考试不计算脚手架搭拆费；临时设施费按1.3%，检验试验费按0.18%；现场安全文明施工措施费按文件规定单独安装工程最高费率计算；预留金1500元；4、各项措施费、规费、其他项目费在表中直接计算，计算时写明计算过程。
5、税金统一按3.4%计算。
参考答案：分部分项工程量清单综合单价分析表措施项目费计算表其他项目清单计价表工程造价计算表第六题答案：。
给排水工程计算例题实例二
1.计算下图所示给水系统的JL-1、JL-2、JL-3立管长度。
解：（1）JL-1立管1）DN70:标高从-1.300m到1.000m,长度为1.0m-(-1.3)m=2.3m2）DN50: 标高从1.000m到13.100m,长度为13.1m-1.0m=12.1m.（2）JL-2立管1)DN50: 标高从10.600m到13.100m,长度为13.1m-10.6m=2.5m2)DN40: 标高从4.200m到10.600m,长度为10.6m-4.2m=6.4m3)DN32: 标高从1.000m到4.200m,长度为4.2m-1.0m=3.2m（3）JL-3立管1)DN50: 标高从11.950m到13.100m,长度为13.1m-11.95m=1.15m2）N40：标高从5.550m到11.950m，长度为11.95m-5.55m=6.4m。
3）DN32：标高从 2.350m到5.550m，长度为5.55-2.35m=3.2m垂直管道合计：DN70为2.3mDN50为12.1m+2.5m+1.15m=15.75mDN40为6.4m+6.4m=12.8mDN32为3.2m+3.2m=6.4m2.计算下图所示卫生间排水系统中各水平管道的长度。
解：(1) De110 从PL-1 立管中心量至清扫口中心，其长度为：4.4m。
(2)De75 从排水横管三通（1号）量至小便槽三通（2号）其长度为：2.7m；小便槽内两个地漏间之长为：2m；再从PL-1立管中心量至三通（3号）处为：0.6m。
合计 De75:2.7m+2.0m+0.6m=5.3m。
(3)De50 从3号三通处量至最远的地漏处为： 2.8m;从3号三通量至排水栓处为：0.25m+0.25m=0.5m,合计De50：2.8m+0.5m=3.3m 。
2号D e110D e503.某砖混结构住宅给水工程，层高 2.9m，镀锌钢管DN15工程量为100m，DN20工程量为150m，DN25工程量为150m，DN32工程量为200m，以上钢管均不保温；DN40的水平长度为135m，其中需保温部分为90m，DN40的立管穿过3层（不保温），DN50的水平长度为220m，其中需保温部分为120m，DN50的立管穿过4层（不保温）。
某住宅楼给排水预算案例--练习题及答案
4) 坐便器：1个×4层=4套；
5) DN50地漏：2个×4层=8个。
（3） FL-1排水系统
1）DN75铸铁排水管：
埋地部分：【+（立管中心距内墙皮）+（240墙加内外抹灰）+（外墙皮到检查井净距）】=；
螺纹阀DN32
个
—
单 8-242
螺纹阀DN20
个
—
单 8-358
螺纹水表DN20
组
—
单 8-438
普通水龙头DN15
10个
—
单 8-382
洗脸盆
10组
—
单 8-414
坐式大便器
10套
—
单 8-447
地漏DN50
10个
—
单 8-443
排水栓DN50
10组
—
单11-80
埋地钢管冷底子油第一遍
10㎡
—
单11-66
3)DN50排水栓：
4)DN50地漏：
表4-11工程量汇总表
序号
分部分工程名称及部位
单位
工程量
计算式
1
镀锌钢管螺纹连接DN32
m
2
镀锌钢管螺纹连接DN25
m
3
镀锌钢管螺纹连接DN20
m
4
镀锌钢管螺纹连接DN15
m
5
承插铸铁管水泥接口DN100
m
6
承插铸铁管水泥接口DN75
m
7
承插铸铁管水泥接口DN50
㎡
22
承插铸铁管埋地面积
㎡
3.查套定额，计算主材费
根据江苏省安装工程费用定额确定工程造价（见表4-12~4-14）
安装造价员考试练习题给排水专业
安装工程造价员培训练习题.（要求240分钟完成）◆给排水专业一、工程情况某住宅楼给排水安装工程有一户厨房、卫生间给排水安装，如平面图所示。
二、设计说明厨房内有1个洗涤盆，卫生间设有1个坐式大便器、1个立式洗脸盆、1个洗衣机水龙头，设1个预留口以便用户安装淋浴器，见管道平面图、轴测图。
给水管为铝塑复合管(丝口连接)6777，排水管为PVC-U塑料管(粘接接口)，给水立管至分水器的管段采用钢塑复合管，坐式大便器为联体水箱坐式大便器。
给水管从分水器至洗涤盆的管段沿墙暗敷，分水器至卫生间的水平管段沿地暗敷，垂直段管道沿墙暗敷。
管道支架除中锈，刷防锈漆2遍、银粉漆2遍。
三、计算范围1.管道安装2.管道附件安装3.卫生器具安装四、编制内容依据国标《建设工程工程量清单计价规划》（GB 50500-2003）、2006年《广东省安装工程计价办法》和2006年《广东省安装工程综合定额》进行工程量清单编制和报价。
人工费按58元/工日、计划利润按人工费的30%计算，本地区为一类地区，主要材料价格按附表单价计算，其它未注明单价按定额价计算，不计算立管及分水器安装。
1．计算图纸范围内的工程量（15分）。
2．编制分部分项工程量清单（20分）。
3．计算分部分项工程量清单综合单价计算表（25分）。
4．计算分部分项工程量清单综合单价分析表（10分）。
5．计算分部分项工程量清单综合单价计价表（10分）。
6．计算定额分部分项工程量费（20分）。
1.工程量计算表（清单工程量）分部分项工程量清单综合单价计算表工程名称：某住宅楼给排水工程计量单位：组项目编码：03080301001 工程数量： 1项目名称：螺纹水表DN20 综合单价（元）：83.89分部分项工程量清单综合单价计算表工程名称：某住宅楼给排水工程计量单位：组项目编码：030804005001 工程数量： 1项目名称：洗涤盆综合单价（元）：207.36分部分项工程量清单综合单价计算表工程名称：某住宅楼给排水工程计量单位：组项目编码：030804003001 工程数量： 1项目名称：洗脸盆综合单价（元）：248.51分部分项工程量清单综合单价计算表工程名称：某住宅楼给排水工程计量单位：套项目编码：030804012001 工程数量： 1项目名称：坐式大便器(联体水箱) 综合单价（元）：432.76项目编码：030804003001 工程数量： 1项目名称：洗脸盆综合单价（元）：248.51分部分项工程量清单综合单价计算表工程名称：某住宅楼给排水工程计量单位：套项目编码：030804012001 工程数量： 1项目名称：坐式大便器(联体水箱) 综合单价（元）：432.76项目编码：030804016001 工程数量： 1 项目名称：水龙头 DN15(水龙头) 综合单价（元）：22.27分部分项工程量清单综合单价计算表工程名称：某住宅楼给排水工程计量单位：个项目编码：030804017001 工程数量： 2 项目名称：塑料地漏 DN50 综合单价（元）：16.83项目编码：030801007001 工程数量：0.55 项目名称：钢塑复合管 DN20 综合单价（元）：45.15分部分项工程量清单综合单价计算表工程名称：某住宅楼给排水工程计量单位：m项目编码：030801007002 工程数量： 2.00综合单价（元）：分部分项工程量清单综合单价计算表工程名称：某住宅楼给排水工程计量单位：m项目编码：030801007003 工程数量： 5.88 项目名称：铝塑复合管DN20 沿地暗敷综合单价（元）：17.82分部分项工程量清单综合单价计算表工程名称：某住宅楼给排水工程计量单位：m项目编码：030801007004 工程数量： 4.91 项目名称：铝塑复合管DN15 沿墙暗敷综合单价（元）：25.35分部分项工程量清单综合单价计算表工程名称：某住宅楼给排水工程计量单位：m项目编码：030801007005 工程数量： 2.71 项目名称：铝塑复合管DN15 沿地暗敷综合单价（元）：15.74分部分项工程量清单综合单价计算表工程名称：某住宅楼给排水工程计量单位：m项目编码：030801005001 工程数量： 2.15 项目名称：承插塑料排水管DN100(PVC-U) 综合单价（元）：64.30分部分项工程量清单综合单价计算表工程名称：某住宅楼给排水工程计量单位：m项目编码：030801005002 工程数量： 5.10 项目名称：承插塑料排水管DN50(PVC-U) 综合单价（元）：30.70分部分项工程量清单综合单价分析表工程名称：某住宅楼给排水工程第页共页分部分项工程量清单综合单价分析表工程名称：某住宅楼给排水工程第页共页分部分项工程量清单计价表工程名称：某住宅楼给排水工程第页共页分部分项工程量清单计价表工程名称：某住宅楼给排水工程第页共页。
给排水上课例题解答
例题：工程背景：如下图所示，某建筑室内给排水安装工程。
给水管道采用焊接钢管螺纹连接；排水管道采用铸铁排水管承插连接，石棉水泥接口；直冲式普通阀蹲式大便器；瓷洗脸盆；不锈钢地漏，钢套管。
（备注：墙厚240mm，图中所标净尺寸）问题：（1）根据《重庆市安装工程计价定额》（2008）计算工程量；（2）根据《建设工程工程量清单计价规范》（2013）计算工程量。
解：（1）列项计算如下（定额项目）：序号项目名称及特征计量单位数量计算式1.（1）焊接钢管螺纹连接，室内给水，DN20m 4.14 （1.5+0.24+0.6）+（1+0.8）2.（2）焊接钢管螺纹连接，室内给水，DN15m 1.60 (0.6+0.8)+(1-0.8)3.（3）铸铁排水管承插连接，石棉水泥接口，室内排水，DN100m 7.34 （1.5+0.24+0.6）+（4+1）4.（4）铸铁排水管承插连接，石棉水泥接口，室内排水，DN50m 1.90 0.6+0.8+0.55.（5）钢套管制作安装DN150个 2.006.（6）钢套管制作安装DN32 个 1.007．（1）给水管道消毒冲洗DN20m 4.14 （1.5+0.24+0.6）+（1+0.8）8.（2）给水管道消毒冲洗DN15m 1.60 (0.6+0.8)+(1-0.8)9.（7）（8）焊接钢管除锈m2 3.14*0.02*4.14+3.14*0.015*1.6010.（7）焊接钢管刷沥青漆二遍（埋地）m2 3.14*0.02*（1.5+0.24+0.8）11.（8）焊接钢管刷防锈底漆一遍（明装）m2 3.14*0.02*（ 4.14-2.54）+3.14*0.015*1.6012.（8）焊接钢管刷调和漆二遍（明装）m2 3.14*0.02*（ 4.14-2.54）+3.14*0.015*1.6012.（9）（10）铸铁管除锈m2 1.2*3.14*0.1*7.34+1.2*3.14*0.05*1.913.（9）铸铁管刷沥青漆二遍（埋地）m2 1.2*3.14*0.1（ 1.5+0.24+1）+1.2*3.14*0.05*1.914.（10）铸铁管刷防锈底漆一遍（明装）m2 1.2*3.14*0.1*415.（10）铸铁管刷银粉漆二遍（明装）m2 1.2*3.14*0.1*416.（11）管沟土方开挖，深1m m3 （0.7+0.3*1）*1（1.5+0.24+1.2+0.8+0.5）17.（11）管沟土方回填（松填）m3 （0.7+0.3*1）*1（1.5+0.24+1.2+0.8+0.5）18.（12）螺纹水表安装DN20 组 1.0019.（13）不锈钢地漏安装DN50 个 1.0020.（14）直冲式普通阀蹲式大便器安装套 1.0021.（15）瓷洗脸盆安装，冷水组 1.00（2）列项计算如下（清单项目）：序号项目编码项目名称及特征计量单位数量计算式1. 0310********焊接钢管；1.安装部位：室内2.介质：给水3.规格、压力等级：DN204.连接形式：螺纹连接5.压力试验及吹、洗设计要求：试水压、管道消毒冲洗m 4.14 （1.5+0.24+0.6）+（1+0.8）2. 0310********焊接钢管；1.安装部位：室内2.介质：给水3.规格、压力等级：DN154.连接形式：螺纹连接5.压力试验及吹、洗设计要求：试水压、管道消毒冲洗m 1.60 (0.6+0.8)+(1-0.8)3. 0310********铸铁管；1.安装部位：室内2.介质：排水3.材质、规格：DN1004.连接形式：承插连接5.接口材料：石棉水泥m 7.34 （1.5+0.24+0.6）+（4+1）4. 0310********铸铁管；1.安装部位：室内2.介质：排水3.材质、规格：DN504.连接形式：承插连接5.接口材料：石棉水泥m 1.90 0.6+0.8+0.55. 0310********套管；钢套管制作安装DN150个 2.006. 0310********套管；钢套管制作安装DN32个 1.007. 0312********焊接钢管刷油（埋地）；1.除锈级别：轻锈2.涂刷遍数、漆膜厚度：刷沥青漆二遍㎡ 3.14*0.02*（1.5+0.24+0.8）8. 0312********焊接钢管刷油（明装））；1.除锈级别：轻锈2.涂刷遍数、漆膜厚度：刷防锈底漆一遍，调和漆二遍m2 3.14*0.02*（4.14-2.54）+3.14*0.015*1.609. 0312********铸铁管刷油（埋地）；1.除锈级别：轻锈2.涂刷遍数、漆膜厚度：刷沥青漆二遍m2 1.2*3.14*（1.5+0.24+1）+1.2*3.14*0.05*1.910. 0312********铸铁管刷油（明装））；1.除锈级别：轻锈2.涂刷遍数、漆膜厚度：刷防锈底漆一遍、银粉漆二遍m2 1.2*3.14*0.1*411. 010*********管沟土方；管沟土方开挖、回填m 1.5+0.24+1.2+0.8+0.5 12. 0310********水表；螺纹水表安装，DN20组 1.00013. 0310******** 给、排水附件；1.材质：不锈钢地漏2.型号、规格：DN503.安装方式：承插连接，石棉水泥接口个 1.000组 1.000 14. 0310********大便器；普通阀直冲式蹲式大便器安装组 1.000 15. 0310********洗脸盆；瓷洗脸盆安装，冷水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑给水排水工程施工图预算编制班级：_ ___班学号（后两位）：______________ 姓名：_______________说明：本例为某普通住宅楼给水排水工程施工图预算编制实例：1、熟悉图纸本套图纸包括设计施工说明、给水排水平面图、给水系统图、污水排水系统图、废水排水系统图。
如图4-25～图4-29所示。
（1）给水排水工程概况本工程为4层普通住宅楼，层高为2.8米，室内一层地面与室外地坪高差为0.3米，户内有一间厨房、一间卫生间，即一厨一卫。
外墙及承重墙均为240墙，厨卫间墙为120墙，内外抹灰厚各30mm。
给水采用直接给水方式，户内计量。
给水进户管在—1.0m标高处进入户内，立即返上至—0.3m处，然后水平干管接至JL-1。
在立管上距每层地坪1m处设三通引出分户支管，每户分户管上设有阀门1只、分户水表1只。
给水管道中心距内墙皮50mm。
各段管径请看施工图上标注，给水管道距离地面1.0m，大便器水箱宽度为0.5m（半个水箱宽度为0.25m），大便器角阀竖支管与水平管相交处为管径变径处，（往洗脸盆方向水平管管径DN20，往大便器水箱方向的管径DN15），此变径处距低水箱为0.01m，3个DN15的水龙头分别接0.1m长DN15的短管。
排水采用分体制系统，即卫生间生活污水和厨房废水分别用各自的管道排除。
卫生间设洗衣用普通水龙头1只，洗脸盆带水龙头1套，坐式大便器1套，地漏2只（内外间各1只），卫生间污水均由污水管WL-1排除。
地漏1和地漏2的竖支管管长均为0.3m，地漏1与大便器DN100横支管之间的水平横管长度为1.80m、管径为DN50，大便器DN100横支管至北侧内墙皮的管段长度为750mm、管径为DN100，大便器横支管、竖支管长度均为0.3m，洗脸盆DN50排水管地面至排水横管的垂直长度为0.3m。
厨房内设水磨石洗涤盆带普通水龙头1套，洗涤盆横支管长600mm，地漏1只，地漏3横支管长0.5m、竖支管长0.3m，污水管道和废水管道中心距内墙皮的距离均为150mm。
废水由FL-1单独排除；排水出户管在标高—1.0米。
出户后进入检查井，检查井距建筑外墙皮3m。
2.50至大便器角阀的支管长度至大便器角阀的支管长度洗脸盆排水管1.00地漏1垂直管地漏2垂直管地漏3图4-27 给水系统图 图4-28 污水排水系统图 图4-29 废水排水系统图（2）设计施工说明1）本设计标高以米计，其余以毫米计。
给水管标高指管中心，排水管标高指管内底；给水横管距离楼地面为1.0m，污水排水横管距离楼地面为0.3m。
2）生活给水管采用热浸锌焊接钢管（镀锌钢管），螺纹连接；排水管采用机制排水铸铁管，承插连接，水泥接口；3）给水管道安装完毕后，按规定压力进行水压试验；排水管道安装完毕后，按规定进行渗漏试验；4）生活给水管道埋地部分刷冷底子油1遍、沥青漆2遍；排水管道明装部分刷红丹防锈漆2遍、银粉防锈漆2遍，埋地部分刷沥青漆2遍；5）卫生器具安装按国家标准图集S342施工；6）本说明未述及之处，按国家有关施工验收规范执行。
2、计算工程量（在小括号内注明数据来源）（1）JL-1给水系统1）DN32镀锌钢管：2) DN25镀锌钢管：3）DN20镀锌钢管：4) DN15镀锌钢管：5)DN32螺纹阀门：6)DN20螺纹阀门：1只×4（层）=4只7)DN20螺纹水表：8)DN15普通水龙头：（2）WL-1排水系统1）DN100铸铁排水管：DN100（埋地部分）：DN100（明装部分）2）DN50铸铁排水管：DN50（埋地部分）：DN50（明装部分）：3) 洗脸盆：4) 坐便器：5) DN50地漏：（3）FL-1排水系统1）DN75铸铁排水管：DN75（埋地部分）：DN75（明装部分）：2)DN50铸铁排水管：DN50（埋地部分）：DN50（明装部分）：3)DN50排水栓：4)DN50地漏：表4-11 工程量汇总表3.查套定额，计算主材费根据江苏省安装工程费用定额确定工程造价（见表4-12~4-14）表4-12 建筑安装工程施工图预算表（江苏省单位估价表）表4-13 主材料计算表注：该材料价格为徐州市五月份市场价格表4-14 工程造价费用汇总表建筑给水排水工程施工图预算编制（答案）班级：___班学号（后两位）：______________ 姓名：_______________说明：本例为某普通住宅楼给水排水工程施工图预算编制实例：1、熟悉图纸本套图纸包括设计施工说明、给水排水平面图、给水系统图、污水排水系统图、废水排水系统图。
如图4-25～图4-29所示。
本工程为4层普通住宅楼，层高为2.8米，室内一层地面与室外地坪高差为0.3米，户内有一间厨房、一间卫生间，即一厨一卫。
外墙及承重墙均为240墙，厨卫间墙为120墙，内外抹灰厚各30mm。
（3）给水排水工程概况给水采用直接给水方式，户内计量。
给水进户管在—1.0m标高处进入户内，立即返上至—0.3m处，然后水平干管接至JL-1。
在立管上距每层地坪1m处设三通引出分户支管，每户分户管上设有阀门1只、分户水表1只。
给水管道中心距内墙皮50mm。
各段管径请看施工图上标注，给水管道距离地面1.0m，大便器水箱宽度为0.5m（半个水箱宽度为0.25m），大便器角阀竖支管与水平管相交处为管道变径处，（往洗脸盆方向水平管管径DN20，往大便器水箱方向的管径DN15），此变径处距低水箱为0.01m，3个DN15的水龙头分别接0.1m长DN15的短管。
排水采用分体制系统，即卫生间生活污水和厨房废水分别用各自的管道排除。
卫生间设洗衣用普通水龙头1只，洗脸盆带水龙头1套，坐式大便器1套，地漏2只（内外间各1只），卫生间污水均由污水管WL-1排除。
地漏1和地漏2的竖支管管长均为0.3m，地漏1与大便器DN100横支管之间的水平横管长度为1.80m、管径为DN50，大便器DN100横支管至北侧内墙皮的间距为750mm，大便器横支管、竖支管长度均为0.3m，洗脸盆DN50排水管地面至排水横管的垂直长度为0.3m。
厨房内设水磨石洗涤盆带普通水龙头1套，洗涤盆横支管长600mm，地漏1只，地漏3横支管长0.5m、竖支管长0.3m，污水管道和废水管道中心距内墙皮的距离均为150mm。
废水由FL-1单独排除；排水出户管在标高—1.0米。
出户后进入检查井，检查井距建筑外墙皮3m。
2.50至大便器角阀的支管长度至大便器角阀的支管长度洗脸盆排水管1.00地漏1垂直管地漏2垂直管地漏3图4-27 给水系统图 图4-28 污水排水系统图 图4-29 废水排水系统图（4）设计施工说明1）本设计标高以米计，其余以毫米计。
给水管标高指管中心，排水管标高指管内底；给水横管距离楼地面为1.0m，污水排水横管距离楼地面为0.3m。
2）生活给水管采用热浸锌焊接钢管（镀锌钢管），螺纹连接；排水管采用机制排水铸铁管，承插连接，水泥接口；3）给水管道安装完毕后，按规定压力进行水压试验；排水管道安装完毕后，按规定进行渗漏试验；4）生活给水管道埋地部分刷冷底子油1遍、沥青漆2遍；排水管道明装部分刷红丹防锈漆2遍、银粉防锈漆2遍，埋地部分刷沥青漆2遍；5）卫生器具安装按国家标准图集S342施工；6）本说明未述及之处，按国家有关施工验收规范执行。
2、计算工程量（在小括号内注明数据来源）（1）JL-1给水系统1）DN32镀锌钢管：埋地部分= 【1.5m（进户管至外墙皮）+0.3m（240墙加内外抹灰）+0.7m（由标高-1.0m提高到标高-0.3m）+0.05m（给水管道中心距内墙皮50mm）+（4.2-2×0.15-2×0.05）m + 0.3m（由标高- 0.3m提高到标高±0.0m）】明装部分=1.0m（由标高±0.0m提高到标高1.0m处，以后出现分支，管径出现变化）故：【埋地部分】+【明装部分】= [6.65]+1.0 = 7.65m。
2) DN25镀锌钢管：5.6m（从标高1.0m处提高到标高5.6m+1m处，以后出现分支，管径变化）= 5.6m。
3) DN20镀锌钢管：2.8m（从标高6.6m处提高到标高9.4m处）+ [1.46m（轴间距离1.8m减去两侧半墙厚0.15m和0.09m，再减去DN20管中心距内墙皮距离为0.05m×2，即0.1m）+ 2.84m（轴间距离4.2m减去2个半墙厚之和0.3m，再减去管中心距北侧内墙皮0.05m，减去大便器中心距墙皮0.75m，减去大便器水箱宽度的一半0.25m，再减去0.01m的距低水箱侧距离）]（每层或每户分支管长度）*4（层）= 2.8 + [4.30]×4 = 20.00m。
4) DN15镀锌钢管：【0.75m（大便器中心距墙皮）+ 0.25m（水箱宽度的一半）+ 0.01m（管径变径处距低水箱侧距离）+ 0.75m（至大便器角阀支管长度）+ 0.23m（管中心距墙0.05m，穿120墙进厨房的管道长度0.18m）+0.1m*3（3个水龙头分别接0.1m长的短管）】×4（层）= [1.69]×4=6.76m5)DN32螺纹阀门：一只6)DN20螺纹阀门：1只*4（层）=4只7)DN20螺纹水表：1只*（层）=4只8)DN15普通水龙头：2只*4（层）=8只（2）WL-1排水系统1）DN100铸铁排水管：埋地部分：【3.0m（外墙皮到检查井净距）+ 0.3m（墙厚）+ 0.15m (立管中心距内墙皮)】+ 1.0m +【0.3m（大便器接管垂直部分）+0.3m（大便器接水管部分）+0.6m（0.75m-0.15m）】明装部分：【0.3m（大便器接管垂直部分）+0.3m（大便器接水管部分）+0.6m（0.75m-0.15m）】*3（层）+ 11.2m(地面到屋面标高差) + 0.7m（高出屋面通气管长度）=【埋地部分】+【明装部分】=【5.65m】+【15.5m】= 21.15m；2）DN50铸铁排水管：埋地部分：【0.3m（地漏垂直管）×2（地漏1和2）+0.3m（洗脸盆排水管地面只排水横管的垂直长度）+1.8m（水平横管长度）】=2.7m；明装部分：【0.3m（地漏垂直管）×2（地漏1和2）+0.3m（洗脸盆排水管地面只排水横管的垂直长度）+1.8m（水平横管长度）】×3（层）=8.1m；【埋地部分】+【明装部分】=【2.7m】+【8.1m】= 10.8m。
3) 洗脸盆：1个×4层=4套；4) 坐便器：1个×4层=4套；5) DN50地漏：2个×4层= 8个。
（3）FL-1排水系统1）DN75铸铁排水管：埋地部分：【1.0m+0.15m（立管中心距内墙皮）+0.3m（240墙加内外抹灰）+3.0m（外墙皮到检查井净距）】明装部分：0.7m（高出屋面通气管长度）+11.2m（地面到屋面标高差）【埋地部分】+【明装部分】=【16.35m】+【11.9m】= 28.25m。
