上海中考物理电路故障专题汇编
14电路故障分析-上海市2022年中考物理模拟题高频考点分类汇编
14电路故障分析-上海市2022年中考物理模拟题高频考点分类汇编一、单选题(共0分)1．（2022·上海虹口·统考二模）在图所示的电路中，电源电压保持不变。
已知电路中有一处故障，且只发生在电阻1R、2R上。
若闭合开关S，电压表的示数发生变化，则（）A．1R断路B．1R短路C．2R断路D．2R短路2．（2022·上海虹口·统考一模）在图所示的电路中，电源电压保持不变。
闭合开关S，电路正常工作。
一段时间后，观察到电压表V的示数变大。
已知电路中仅有一处故障，且只发生在电阻R1、R2上。
现在电路中再正确串联一个电流表，则（）A．若电流表有示数，故障是R1短路B．若电流表有示数，故障是R2断路C．若电流表无示数，故障是R1断路D．若电流表无示数，故障是R2短路二、填空题(共0分)3．（2022·上海浦东新·统考二模）如图所示，电源电压保持不变。
电阻R1、R2的阻值相等，开关S闭合后，电路正常工作，电流表和电压表的示数分别为I0和U0。
一段时间后，电路中出现仅有一处故障，且只发生在电阻R1、R2上。
（1）若开关由断开到闭合，观察到只有电压表示数发生变化，则发生的故障是_______，此时电压表示数为_______。
（2）若开关由断开到闭合，观察到只有电流表示数发生变化，则此时电流表示数为_______。
4．（2022·上海闵行·统考二模）如图所示，电源电压为U且保持不变，闭合开关S后，电路正常工作。
一段时间后，电路中只有一处发生断路故障且只发生在电阻R1或R2处。
现将一电压表并联接在a、b、c三点中的两点，尝试根据开关的状态及电压表示数来确定故障。
①将电压表并联在ab两点间，不能确定故障，其理由是___________；②将电压表并联在___________两点间，能确定故障，其理由是___________。
5．（2022·上海黄浦·统考二模）在图所示的电路中，电源电压为U0保持不变，闭合开关后，电压表示数为U0。

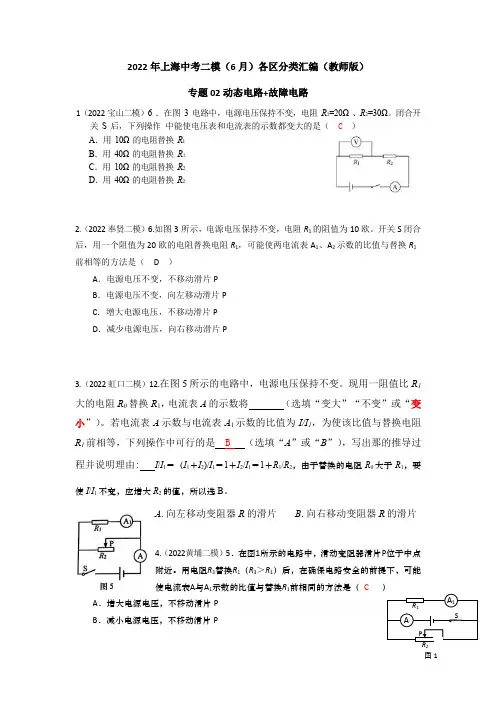

专题02 动态电路+故障分析2022年上海中考物理二模(6月)分类汇编(上海) - 教师版
2022年上海中考二模（6月）各区分类汇编（教师版）专题02动态电路+故障电路1（2022宝山二模）6 ．在图 3 电路中，电源电压保持不变，电阻 R 1=20Ω 、R 2=30Ω。
闭合开关 S 后，下列操作 中能使电压表和电流表的示数都变大的是（ C ） A ．用 10Ω 的电阻替换 R 1 B ．用 40Ω 的电阻替换 R 1 C ．用 10Ω 的电阻替换 R 2 D ．用 40Ω 的电阻替换 R 22.（2022奉贤二模）6.如图3所示，电源电压保持不变，电阻R 1的阻值为10欧。
开关S 闭合后，用一个阻值为20欧的电阻替换电阻R 1，可能使两电流表A 1、A 2示数的比值与替换R 1前相等的方法是（ D ）A ．电源电压不变，不移动滑片PB ．电源电压不变，向左移动滑片PC ．增大电源电压，不移动滑片PD ．减少电源电压，向右移动滑片P3.（2022虹口二模）12.在图5所示的电路中，电源电压保持不变。
现用一阻值比R 1大的电阻R 0替换R 1，电流表A 的示数将 （选填“变大”“不变”或“变小”）。
若电流表A 示数与电流表A 1示数的比值为I/I 1，为使该比值与替换电阻R 1前相等，下列操作中可行的是 B （选填“A ”或“B ”），写出那的推导过程并说明理由: I /I 1＝（I 1＋I 2)/I 1＝1＋I 2/I 1＝1＋R 1/R 2，由于替换的电阻R 0大于R 1，要使I /I 1不变，应增大R 2的值，所以选B 。
A .向左移动变阻器R 的滑片B .向右移动变阻器R 的滑片4.（2022黄埔二模）5．在图1所示的电路中，滑动变阻器滑片P 位于中点附近。
用电阻R 3替换R 1（R 3＞R 1）后，在确保电路安全的前提下，可能使电流表A 与A 1示数的比值与替换R 1前相同的方法是（ C ）A ．增大电源电压，不移动滑片PB ．减小电源电压，不移动滑片P图1 AR 2SR 1A 1PC ．电源电压不变，滑片P 向右移D ．电源电压不变，滑片P 向左移5.（2022嘉定二模）6．在图2所示的电路中，电源电压保持不变。
最新上海市中考物理二模真题集锦—电路故障分析【解析版】
精品资料上海市中考物理二模真题集锦—电路故障分析【解析版】........................................上海市2019中考物理二模真题集锦—电路故障分析1. （宝山）在图6所示的电路中，电源电压保持不变，电键S 闭合后，电流表A 1的示数为I 0，电流表A 2的示数为2I 0，电路正常工作。
一段时间后，观察到一个电表的示数变小，另一个电表的示数不变。
若电阻R 1、R 2中仅有一个出现故障，请根据相关信息写出两电表的示数及相对应的故障。
__________________________________________________【答案】电流表A 1的示数为0，电流表A 2的示数为2I 0，则R 1 断路；电流表A 1的示数为I 0，电流表A 2的示数为0， 则R 2 断路。
2．（崇明）图4所示的电路中，电源电压不变。
闭合电键S ，电路正常工作．（故障只发生在L 或R 上）① 若过了一会儿，灯L 熄灭，两个电表中只有一个电表的示数变小，则故障是 ； ② 若过了一会儿，灯L 熄灭，两个电表的示数同时变小，则故障是 ．【答案】（1）（一定）R 断路； （2）（一定）L 断路 。
图4 图63．（虹口）在图4所示的电路中，电源电压为U 。
闭合开关S ，发现至少有一个电表的示数为零。
向右移动滑动变阻器的滑片P ，观察到三个电表的示数均不变。
已知电阻R 1、滑动变阻器R 2中仅有一个出现了故障。
请写出两个电压表的示数及对应的故障 。
【答案】电压表V 1和V 示数均为U ，R 1断路；电压表V 1示数为0，V 示数为U ，R 2断路。
4．（奉贤）如图5所示，电源电压保持不变,电阻R 1、R 2阻值相等。
①若电路中各元件均完好，当电键S 由断开到闭合时，电压表V 的示数为U 0，电流表A 1的示数I 0，则电源电压为_________，电流表A 2示数为____ ________。
上海市2020年中考物理备考复习资料汇编专题04串联电路故障分析判断
04 电路故障分析判断【知识梳理】一、串联电路故障1．串联电路发生的故障在大多情况下，都是用电器（小灯或电阻）出现了短路和断路。
短路实际上就是它的电阻减小变为零（相当于一条导线）；断路就是该处电阻变为无穷大（相当于断开的电键），以至该处无电流。
2．在分析时，电流表的电阻可以认为为零（即把它当作一条导线处理）；电压表的电阻可以认为为无穷大（即把它当作断路处理）。
3．利用欧姆定律和串、并联电路规律分析，电源电压可以认为是不变的。
4. 注意在写电表示数情况时，有两种情况：一是根据题目要求写变化情况，如“变大”、“变小”或“不变”等；二是要写示数具体多大，通过计算得出，大多用字母表示。
5. 大多数题目，根据电表示数的变化情况或小灯的发光情况进行分析判断。
二、串联电路中的单故障1．串联电路的单故障：如下图所示，小灯与电阻串联，发生单故障时（即“一好一坏”）有四种情况：R断路；R短路；L断路；L短路。
2．根据电路元件发生的故障，会分析判断电表示数的变化情况。
电路发生故障时，电路中的电流或电压可能发生变化，用电器的工作状态也可能发生变化，因此我们要会分析判断电流表、电压表示数的变化情况（如变大、变小或不变）或小灯的亮灭情况。
【基础训练题1】如图1所示，电源电压为6伏，电阻R=5欧，灯泡的电阻R L=10欧，①闭合电键后电路正常工作，请把电流表、电压表的示数填入下表；②过一段时间，电路出现故障，R1或R2有一个出现故障，请你把电流表、电压表的示数填入下表中；③判断小灯的发光情况。
图1【答案】见表：【解析】①电路正常工作时，电流表A的示数为I=U/R=6伏/15欧=0.4安，电压表V的示数为U R=IR=0.4安×5欧=2伏，小灯发光；②当电灯L短路时，此时的电路等效于图1A，R L=0，电流表A的示数为：I=U/R=6伏/5欧=1.2安，电压表V的示数U=6伏，小灯发光；③当电灯L断路时，此时的电路等效于图1B，电路断开，电流表A的示数为0，电压表V的示数为0，小灯不发光；④当电阻R短路时，R=0（图1C），电流表A的示数为：I=U/R L=6伏/10欧=0.6安；电压表被短路，示数为0，小灯发光。

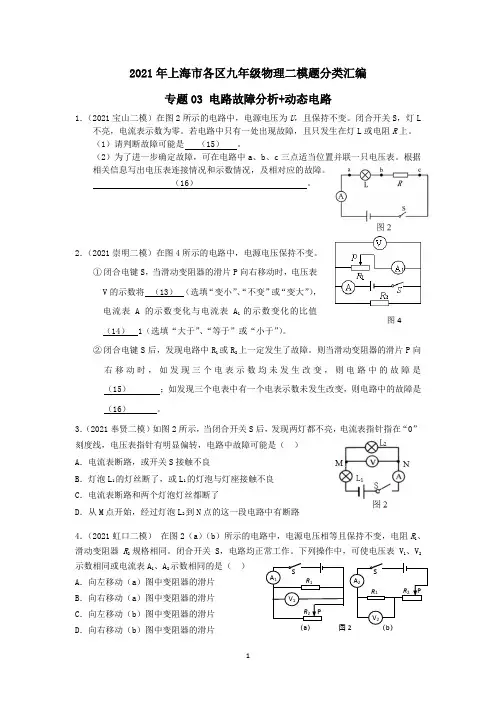

专题03 电路故障分析-2021年中考物理二模分类汇编(上海)
2021年上海市各区九年级物理二模题分类汇编专题03 电路故障分析+动态电路1．（2021宝山二模）在图2所示的电路中，电源电压为U ，且保持不变。
闭合开关S ，灯L不亮，电流表示数为零。
若电路中只有一处出现故障，且只发生在灯L 或电阻R 上。
（1）请判断故障可能是 （15） 。
（2）为了进一步确定故障，可在电路中a 、b 、c 三点适当位置并联一只电压表。
根据相关信息写出电压表连接情况和示数情况，及相对应的故障。
（16） 。
2．（2021崇明二模）在图4所示的电路中，电源电压保持不变。
①闭合电键S ，当滑动变阻器的滑片P 向右移动时，电压表V 的示数将 （13） （选填“变小”、“不变”或“变大”），电流表A 的示数变化与电流表A 1的示数变化的比值（14） 1（选填“大于”、“等于”或“小于”）。
②闭合电键S 后，发现电路中R 1或R 2上一定发生了故障。
则当滑动变阻器的滑片P 向右移动时，如发现三个电表示数均未发生改变，则电路中的故障是 （15） ；如发现三个电表中有一个电表示数未发生改变，则电路中的故障是 （16） 。
3．（2021奉贤二模）如图2所示，当闭合开关S 后，发现两灯都不亮，电流表指针指在“0”刻度线，电压表指针有明显偏转，电路中故障可能是（ ） A ．电流表断路，或开关S 接触不良B ．灯泡L 1的灯丝断了，或L 1的灯泡与灯座接触不良C ．电流表断路和两个灯泡灯丝都断了D ．从M 点开始，经过灯泡L 2到N 点的这一段电路中有断路4．（2021虹口二模） 在图2（a ）（b ）所示的电路中，电源电压相等且保持不变，电阻R 1、滑动变阻器R 2规格相同。
闭合开关S ，电路均正常工作。
下列操作中，可使电压表V 1、V 2示数相同或电流表A 1、A 2示数相同的是（ ） A ．向左移动（a ）图中变阻器的滑片 B ．向右移动（a ）图中变阻器的滑片 C ．向左移动（b ）图中变阻器的滑片 D ．向右移动（b ）图中变阻器的滑片图4（a ） （b ）图2 R 1R 2 SV 2A 2PR 1 SR 2 A 1PV 1R 1R 2 图3S AV 1 V 2 5．（2021虹口二模）在图3所示的电路中，电源电压为U 且保持不变。
上海中考物理电路故障专题汇编
上海中考物理电路故障专题汇编电路故障压轴专题例题：（☆☆☆）在图所示的电路中，电源电压保持不变。
闭合电键S，电路正常工作。
一段时间后，发现电表的示数发生了变化，已知电路中只有一处故障，且只发生在电阻R1或R2上，则下列判断中正确的是（）A 若电压表V示数变大，一定是电阻R1断路。
B 若电流表A示数变小，一定是电阻R2断路。
C 若两个电表的示数都变小，一定是电阻R1短路。
D 若两个电表的示数都变大，一定是电阻R2短路。
例题：（☆☆☆）如图2所示的电路中，电源电压保持不变．闭合电键S，电路正常工作，过了一会灯L熄灭，两电表中只有一个电表示数变大，电路中只有一处故障，且只发生在灯L 或电阻R上．则下列判断中正确的是…………………………………………………………………………（）A．小灯L短路，电流表示数变大C．电阻R短路，电流表示数变大B．小灯L断路，电压表示数变大D．电阻R断路，电压表示数变大例题：（☆☆☆）如图3所示，闭合电键S，灯L亮，一段时间后灯L 熄灭。
若电路中只有一处故障，且只发生在灯L或电阻R上。
现将一只完好的电压表并联在灯L两端，则（）A．若电压表无示数，则一定是R断路B．若电压表无示数，则一定是L短路C．若电压表有示数，则一定是R短路D．若电压表有示数，则一定是L断路例题：（☆☆☆）在图3所示的电路中，电源电压保持不变。
由于电阻R1、R2可能出现了故障，电键S闭合后，电压表V无示数。
现将电压表V并联在电阻R2两端，下列判断中正确的是（）A．若电压表V有示数，则一定是电阻R1短路B．若电压表V有示数，则一定是电阻R2断路C．若电压表V无示数，则可能是电阻R1断路、R2短路D．若电压表V无示数，则可能是电阻R1断路、R2断路例题：（☆☆☆）在图3所示的电路中，电源电压保持不变。
电键S 闭合前后，只有一个电表的示数发生变化，若故障只发生在灯L1或L2处，则一定是灯A．L1断路（）B．L1短路C．L2断路D．L2短路例题：（☆☆☆）如图2所示的电路，电源电压保持不变，电键S闭合时，发现只有一个电表的指针位置发生变化，且灯L不亮，电路中的电阻R或灯L有一个出现了故障，则可能是（）A．电流表指针位置发生变化，灯L短路。
上海中考物理专题 电路故障题
图 12
13、在图13所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。过了一会儿，灯L熄灭，两个电表的示数，
一个变大、另一个变小，合理的判断是 (
则可以判断电路中的故障是 ( )
A、L1 短路
B、L2 短路
C、L1 断路
图9
D、L2 断路
10、在图 10 所示的电路中，电源电压不变。闭合电键 S，电路正常工作。一段时间后，发现其中一个电压表示数变大，
则（ ）
L
A．灯 L 可能变亮
B．灯 L 亮度可能不变 C．电阻 R 可能断路 D．电阻 R 可能短路
V1 R S
V2 图 10
11、在图 11 所示的电路中，闭合电键 S，灯 L 亮，一段时间后灯 L 熄灭，已知电路中只有一处故障，且只发生在灯 L
或电阻 R 上。假如现在用一只完好的电压表并联在灯 L 两端来判断故障，那么下列说法中正确的是 （
）
A 若电压表无示数，一定是灯 L 短路。
B 若电压表无示数，一定是电阻 R 断路。
只有一个电表的示数变小。若整个装置除了灯 L 和电阻 R 以外，其余都完好，那么下列判断中正确的是（
）
A．一定是灯 L 断路
B．一定是电阻 R 断路
S
C．可能是灯 L 短路 D．可能是电阻 R 短路
V
R
L
22
图7
A
8、在图 8 所示的电路中，闭合电键 S，电路正常工作。一段时间后灯 L 熄灭，电路中只有一处故障，且只发生在灯 L
上海市2017~2019年中考物理真题分类汇编十一：串、并联电路故障分析判断
串、并联电路故障分析判断1．（2018上海中考题）在图3所示的电路中，电源电压保持不变，电阻R1、R2的阻值相等。
电键S闭合后，电流表的示数为I0，电压表的示数为U0，电路正常工作。
一段时间后，观察到一个电表的示数变小，另一个电表的示数变大。
若电阻R1、R2中仅有一个出现故障，请根据相关信息写出两电表的示数及相对应的故障。
图32．（2017上海中考题）在图4所示的电路中，电源电压为U。
已知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电压表指针的位置不变。
请根据相关信息写出电压表的示数及相应的故障。
图43、（2016上海中考题）在图3所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障。
①电路中的故障可能是______________；②接着，移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定是__________。
4. （2019年宝山、嘉定二模）在图6所示的电路中，电源电压保持不变，电键S 闭合后，电流表A 1的示数为I 0，电流表A 2的示数为2I 0，电路正常工作。
一段时间后，观察到一个电表的示数变小，另一个电表的示数不变。
若电阻R 1、R 2中仅有一个出现故障，请根据相关信息写出两电表的示数及相对应的故障。
_________________________________________5．（2019年崇明二模）图4所示的电路中，电源电压不变。
闭合电键S ，电路正常工作。
（故障只发生在L 或R 上）① 若过了一会儿，灯L 熄灭，两个电表中只有一个电表的示数变小，则故障是； ② 若过了一会儿，灯L 熄灭，两个电表的示数同时变小，则故障是 。
6．（2019年虹口二模）在图4所示的电路中，电源电压为U 。
闭合开关S ，发现至少有一个电表的示数为零。
向右移动滑动变阻器的滑片P ，观察到三个电表的示数均不变。
上海市近10年物理中考真题汇编专题05电路故障分析2
上海市近10年物理中考真题汇编专题05 电路故障分析1. （2021年上海中考题） 在图3所示的电路中，电源电压不变。
已知电路中只有一处故障，且只发生在电阻R 1、R 2上。
开关S 闭合前后，至少有一个电表示数发生变化。
请根据相关信息写出电表示数的变化情况及对应的故障。
.2. （2020年上海中考题）在如图所示的电路中，电源电压为U 0保持不变，电阻R 1、R 2的阻值均为R 0，闭合开关S ，只有两个电表的指针发生偏转。
若电路中仅有一处故障，且只发生在电阻R 1、R 2上，请根据以上信息，写出闭合开关S 后电压表V 1和电流表A 的示数及相对应的故障。
______3．（2019上海中考题）在如图4所示的电路中，电源电压为U 0，且保持不变。
电键S 闭合后，电路R 1 R 2S图7 V 2 V 1 A正常工作。
一段时间后，观察到一个电压表的示数变大，再串联一个电流表，观察到电流表的示数为0。
若电阻R 1、R 2中仅有一个出现故障，请根据相关信息写出电压表的示数及相对应的故障。
4.（2018上海中考题）在图8所示的电路中，电源电压保持不变，电阻R 1、R 2的阻值相等。
电键S 闭合后，电流表的示数为I 0，电压表的示数为U 0，电路正常工作。
一段时间后，观察到一个电表的示数变小，另一个电表的示数变大。
若电阻R 1、R 2中仅有一个出现故障，请根据相关信息写出两电表的示数及相对应的故障。
。
5．（2017上海中考题）在图4所示的电路中，电源电压为U 。
已知电路中仅有一处故障，且只发生在电阻R 1、R 2上，电键S 闭合前后，电压表指针的位置不变。
请根据相关信息写出电压表的示数及相应的故障。
6.（2016上海中考题）在图3所示的电路中，电源电压保持不变。
闭合电键S ，发现只有两个电表的指针发生偏转，已知电阻R 1、滑动变阻器R 2中仅有一个出现了故障。
R 1 R 2 S 图4 V 2 V 1 图8 R 2SR 1 V A 图4R 1 R 2 V①电路中的故障可能是 ；② 接着，移动变阻器R 2的滑片P ，只观察到一个电表的示数发生了改变，则故障一定是 。
上海初三中考物理电路故障分析专题(有答案)
授课主题 电路故障分析教学内容一、直击中考二、考点解读一、简单电路故障分析总体来说，故障分析题主要分成：串联、并联电路中的短路、断路，所以万变不离其宗，只要认清电路类型，这类题目其实就变得很简单。
注意：1、在串联电路中，有些题目会将电压表放在灯泡两端，可以和学生共同讨论此时电阻和灯泡发生故障时，电路中的现象和两个电表的变化，并以表格的形式列出来。
2、在串联电路中，题目还会将电阻换成灯泡，即两个灯泡的电路故障问题，可以告诉学生，电阻和灯泡的区别就是电阻式不会发光的，并和学生讨论，两个灯泡发生故障时电路的现象和电表的变化，并以表格的形式列出来。
3、并联电路基本上不考短路故障，因为题目规律性太强，所以没什么出题考点，因此重点需要放在串联电路故障分析上来，但不可忽略。
二、双故障判断近三年中考考题分布2011 2012 2013选择题第8题考查串联电路双故障填空题第15题考查并联电路双故障填空题第15题考查串联电路添加导线避免电源短路在电路故障问题的某些题型中存在两个用电器均有故障，那么绝大多数情况下，分三种分析：R故障、L故障、R和L同时故障。
所以题型中均以可能存在的形式出现选项。
题干中会以顿号连接说明，如“电阻R、灯L 可能出现故障”等，这类题目往往是多故障问题，一般是两个用电器同时出现故障。
1.串联电路双故障故障原因电流表A 电压表V 灯LR断路、L短路无示数（变小）有示数（变大）不亮R断路、L断路无示数（变小）无示数（变小）不亮R短路、L断路无示数（变小）无示数（变小）不亮R短路、L短路烧坏无示数不亮2.并联电路双故障两个灯泡一起断路，只有电压表有示数，电流表均无示数。
3.电表判断电路故障1、用电压表判断（电路已有故障）如图所示，可先让电压表与L1并联，若无示数，则电源可能损坏，或电源处断路，若和L,并联时无示数，则可能从b经L2、开关、电源再到a的这部分电路中出现断路；若有示数且接近电源电压则应是从a到b的这部分电路出现断路2、用电流表判断（电路已有故障）若开关闭合后，两灯泡不亮，可以用电流表（或导线）来检查电路的故障，将电流表（或导线）逐个与小灯泡并联，若另一个灯发光则和电流表（或导线）并联的部分有断路，若电流表无示数或另一个仍不亮，则可能是通向电源的部分（除和电流表（或导线）并联部分的余下部分）有断路三、一模真题汇编1.（2014年1月崇明区第7题）在图1所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L 或电阻R 上，则故障是（） A ．灯L 断路B ．灯L 短路C ．电阻R 断路D ．电阻R 短路2.（2014年1月闸北区第7题）如图2所示，闭合电键S ，灯L 亮，一段时间后灯L 熄灭。
2023年上海市15区物理中考一模分类汇编专题4-故障电路含答案
2023年上海中考一模各区分类汇编（学生版）专题04故障电路1.（2023宝山一模）在图4电路中，电源电压U 0保持不变。
闭合开关S ，发现只有一个电表的示数发生变化。
已知电路中仅有一处故障，且只发生在灯L 或电阻R 上。
根据以上信息，写出闭合开关S 后，小灯L 的发光情况、电压表V 的示数及相对应的故障。
（16）。
3.（2023崇明一模）在图3所示的电路中，电源电压为U 0保持不变，R 1、R 2的阻值完全相同都为R 0，闭合开关S ，两电表都有示数．一段时间后发现，其中一个电表的示数变为零．若电路中只有一处故障且故障只发生在R 1、R 2上，请写出相应的两个电表示数及对应的故障．（16）4.（2023奉贤一模）如图6所示的电路中存在一处断路故障，且只发生在电阻R 1、R 2上。
（1）在干路串联一个电流表，闭合开关后，移动滑片P ，若（13），说明电阻R 2断路。
（2）请说明在电路中接入电压表能否判断故障：（14）5.（2023虹口一模）在图5所示的电路中，电源电压为U0，电阻R1、R2的阻值均为R0。
闭合开关S ，两电表中至少有一个电表示数会发生变化。
若电路中仅有一处故障，且只发生在R1、R2上，根据以上信息，写出闭合开关S 后电流表和电压表的示数及对应的故障。
_______图4SPR 2R 1图6SVR 2图5R 16.（2023黄埔一模）在图5所示电路中，电源电压保持不变。
电路中仅有一处断路故障，且只发生在电阻R 1、R 2上。
若在电路中添加一个电表判断故障，小明设想了两种方案：A ．在MN 两点间并联电压表B ．在N 点处串联电流表①判断方案是否可行。
（16）②写出判断理由。
（17）7.（2023嘉定一模）．在图6所示的电路中，电源电压为U 保持不变，电阻R 1、R 2的阻值均为R 0。
闭合开关S ，电路正常工作。
一段时间后，观察到电流表的示数突然变大。
电路中仅有一处故障，且只发生在电阻R 1或R 2上。
2022年上海中考物理一模汇编-故障电路-教师版
2022年中考一模汇编-故障电路一、单选题1．（2022·上海虹口·一模）在图所示的电路中，电源电压保持不变。
闭合开关S，电路正常工作。
一段时间后，观察到电压表V的示数变大。
已知电路中仅有一处故障，且只发生在电阻R1、R2上。
现在电路中再正确串联一个电流表，则（）A．若电流表有示数，故障是R1短路B．若电流表有示数，故障是R2断路C．若电流表无示数，故障是R1断路D．若电流表无示数，故障是R2短路【答案】C【详解】A．该题可采用“倒推法”分析，若故障是R1短路，则电压表相当于并联在导线两端，电压表无示数，故A不符合题意；B．因电阻R1和R2是串联在电路中的，若故障是R2断路，整个电路就断路了，也就没有电流通过，电压表也没有示数，故B不符合题意；C．若故障是R1断路，电压表和电阻R2串联在电路中，相当于测电源电压，故电压表示数变大，由于电压表内阻非常大，根据欧姆定律，此时电路电流极小，电流表无示数，故C 符合题意；D．若故障是R2短路，相当于只有电阻R1接入电路，此时电路中总电阻减小，根据欧姆定律，此时电路电流增大，电压表示数增大，电流表示数也增大，故D不符合题意。
故选C。
二、填空题2．（2022·上海闵行·一模）如图所示的电路中，铅笔芯ab两端接入电路中，闭合开关S，小灯泡L不亮，且电压表有示数，若电路中仅有一处故障，且只发生在灯L或铅笔芯上，请判断故障可能是________；再将导线从a端沿笔芯向左移动时，只有一个电表示数发生变化，示数发生变化的电表是_______，电路故障是_______。
试卷第2页，共12页【答案】小灯短路或铅笔芯断路 电流表 小灯泡短路【详解】[1]由图可知，灯泡和铅笔芯串联，电压表测量铅笔芯两端的电压，电流表测量电路中的电流，闭合开关S ，小灯泡L 不亮，且电压表有示数，说明电压表的正负接线柱与电源两极相连，因此故障可能是灯L 短路或铅笔芯断路。
中考物理试题分类汇编—电路故障分析专题
3、中考物理试题分类汇编—电路故障分析专题23（08上海）如图12所示，闭合电键S，灯L亮，一段时间后灯L熄灭。
若电路中只有一处故障，且只发生在灯L或R上。
现用一只规格相同且完好的灯L′替换灯L，正确的判断是( C )A．若灯L′亮，则灯L一定断路 B．若灯L′亮，则灯L一定短路C．若灯L′不亮，则电阻R一定断路 D．若灯L′不亮，则电阻R一定短路22（08上海）在图19所示的电路中，电源电压保持不变。
闭合电键S，电路正常工作。
经过一段时间，电流表突然无示数。
若电路中只有一处故障，且只发生在电阻R1或R2上。
（1）该电路中存在的故障可能是__________________________；（2）为进一步确定故障，小强同学用一只完好的灯L替换电路中的电阻R1，闭合电键S，观察灯的亮暗情况。
若灯L亮，说明故障是________________________________；若灯L不亮，说明故障是________________________________________。
答案：(1)R1断路或R2断路；R1断路；R2断路32（08长沙）如图所示，小灯泡L l和L2规格相同，当开关S闭合时，两灯均发光，电流表A和A2比较，的示数较大。
经过一时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不再发生变化，由此可判断，灯已烧坏。
答案A；L113（08连云港）如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。
过一段时间后，发现电压表示数变为0，电流表示数增大。
经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是CA．灯L1断路B．灯L2短路C．灯L1短路D．灯L1、L2均断路20（08桂林）如图9所示，闭合开关S时，小电灯L1、L2都不亮。
用一段导线的两端接触a、b 两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。
对此，下列判断中正确的是（ c ）A．灯L1 断路B．灯L2断路C．开关S断路D．灯L2短路15（08乐山）如图是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，灯L2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是 B A、L1灯丝断了 B、L1灯座两接线柱直接接通了C、L2灯丝断了D、L2灯座两接线柱直接接通了27（08哈尔滨）某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（ D ）A．若电流表无示数，电压表有示数，则R1短路B．若电流表无示数，电压表无示数，则R2断路C．若电流表有示数，电压表有示数，则R1断路D．若电流表有示数，电压表无示数，则R2短路17（08安徽）小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是答案：DA．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小8（08太原）图3是测定小灯泡电功率的实验电路，电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是 DA、灯泡断路B、滑动变阻器短路C、灯丝电阻值过大D、滑动变阻器连入电路阻值过大32．（08台州）实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光．此时，一同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了。
上海市物理中考电路故障判断精选100题——(来源于16区2017到2019年一模二模试卷)【解析版】
2019年二模真题集锦—电路故障分析判断1. （宝山、嘉定）在图1所示的电路中，电源电压保持不变，电键S 闭合后，电流表A 1的示数为I 0，电流表A 2的示数为2I 0，电路正常工作。
一段时间后，观察到一个电表的示数变小，另一个电表的示数不变。
若电阻R 1、R 2中仅有一个出现故障，请根据相关信息写出两电表的示数及相对应的故障。
__________________________________________________【答案】电流表A 1的示数为0，电流表A 2的示数为2I 0，则R 1 断路； 电流表A 1的示数为I 0，电流表A 2的示数为0， 则R 2 断路。
2．（崇明）图2所示的电路中，电源电压不变。
闭合电键S ，电路正常工作．（故障只发生在L 或R 上） ① 若过了一会儿，灯L 熄灭，两个电表中只有一个电表的示数变小，则故障是 ； ② 若过了一会儿，灯L 熄灭，两个电表的示数同时变小，则故障是 。
【答案】①（一定）R 断路； ②（一定）L 断路。
3．（虹口）在图3所示的电路中，电源电压为U 。
闭合开关S ，发现至少有一个电表的示数为零。
向右移动滑动变阻器的滑片P ，观察到三个电表的示数均不变。
已知电阻R 1、滑动变阻器R 2中仅有一个出现了故障。
请写出两个电压表的示数及对应的故障 。
【答案】电压表V 1和V 示数均为U ，R 1断路；电压表V 1示数为0，V 示数为U ，R 2断路。
4．（奉贤）如图4所示，电源电压保持不变,电阻R 1、R 2阻值相等。
图2图1①若电路中各元件均完好，当电键S由断开到闭合时，电压表V的示数为U0，电流表A1的示数I0，则电源电压为_________，电流表A2示数为____ ________。
②若电路中存在故障且故障只发生在电阻R1、R2处，当电键S由断开到闭合时，发现只有一个电表示数发生变化，则故障是，该电表示数变化量为。
【答案】①U0；2I0。
(沪科版)初中物理电学电路故障分析,免费
(沪科版)初中物理电学电路故障分析,免费篇一：九年级物理电路故障专题练习(无答案) 沪科版电路故障专练姓名：_______________班级：_______________考号：_______________1、如图是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，灯L2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是A、L1灯丝断了B、L1灯座两接线柱直接接通了C、L2灯丝断了D、L2灯座两接线柱直接接通了2、在如图3所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线不动，电压表指针则有明显偏转，该电路中的故障可能是Ａ．灯泡L2短路Ｂ．灯泡L2断路Ｃ．灯泡L1断路Ｄ．两个灯泡都断路3、如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭。
若电路中只有一处故障，且只发生在灯L或R上。
现用一只规格相同且完好的灯L′替换灯L，正确的判断是( )A．若灯L′亮，则灯L一定断路B．若灯L′亮，则灯L一定短路C．若灯L′不亮，则电阻R一定断路D．若灯L′不亮，则电阻R一定短路4、如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。
过一段时间后，发现电压表示数变为0，电流表示数增大。
经检查除小灯泡外, 其余器材的连接良好，造成这种情况的原因可能是（）A．灯L1断路B．灯L2短路C．灯L1短路D．灯L1、L2均断路5、如图9所示，闭合开关S时，小电灯L1、L2都不亮。
用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d 两点时，两灯都亮。
对此，下列判断中正确的是（）A．灯L1 断路B．灯L2断路C．开关S断路D．灯L2短路6、如图所示电路中，当开关S闭合后，灯泡L1、L2均不发光，这时，用电压表测得B、C两点间的电压UBC=0，C、D两点间的电压UCD=4.5V，A、D两点间电压UAD=4.5V，由此可判断（）A．L1短路B．L2短路C．L1断路D．L2断路7、小明同学做实验时，连成了如图所示的电路．闭合开关后，发现灯泡L1和灯泡L2都不亮，电压表有示数，产生这一现象的原因可能是（）A．L1断路，L2断路B．L1断路，L2短路C．L1短路，L2断路D．L1短路，L2短路8、某同学用电流表测串联电路的电流时，闭合开关后，发现电流表指针来回摆动，灯泡时亮时暗，则可能发生的故障原因是（）A．导线开路B．开关断开C．灯泡与灯座接触不良D．电流表损坏9、小明按如图3甲所示的电路进行实验，当开关闭合后，电压表V１和V2的指针位置完全一样，如图3乙所示，造成这一现象的原因是( ) A．可能Ｌ１开路B．可能Ｌ２短路C．可能V１和V2所选量程不相同，Ｌ1短路D．可能V１和V2所选量程不相同，电路各处完好10、如图所示，粗心的小强把电流表当作电压表接在了L1的两端。
2024年上海中考物理一模汇编：4故障电路
5、（2024青浦一模）在图6所示的电路中，电源电压为U0，电阻R1阻值为R0，R2的阻值为2R0。闭合开关S，发现电压表示数始终不变。已知电路中仅有一处故障，且只发生在电阻R1或R2上。请写出开关S闭合后电流表和电压表的示数及对应的故障。__________________________________________________
__________________________________________________
3、（2024崇明一模）在图3所示的电路中，电源电压为 保持不变．已知电路中仅有一处故障，且只发生在电阻R或小灯泡L上，闭合开关S，电压表指针所在的位置不变．请根据相关信息写出电压表的示数及相对应的故障：
①应选择如下方案__________。
A．将电压表并联在电阻R1两端；
B．将开关S断开；
C．将闭合的开关S和电阻R1互换位置。
②请写出按选择方案操作后，电压表的示数变化情况所对应的故障：____________________________________________________________
C．若电流表示数不变，R1可能短路
D．若电压表示数变大，R1可能短路
2、（2024宝山一模）如图8所示电路，电源电压为U0且保持不变，电阻R1和R2的阻值均为R0，闭合开关S电路正常工作。一段时间后，发现电压表的示数变大。已知电路中仅有一处故障，且只发生在电阻R1或R2上。请写出两电表的示数及相应的故障。
6、（2024松江一模）在如图4所示电路中，电源电压为U0保持不变，电阻R1和R2的阻值均为R0，已知电路中只有一处故障，且只发生在电阻R1或R2上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海中考物理电路故障专题汇编
电路故障压轴专题
例题：（☆☆☆）在图所示的电路中，电源电压保持不变。
闭合电键S，电路正常工作。
一段时间后，发现电表的示数发生了变化，已知电路中只有一处故障，且只发生在电阻R1或R2上，则下列判断中正确的是（）
A 若电压表V示数变大，一定是电阻R1断路。
B 若电流表A示数变小，一定是电阻R2断路。
C 若两个电表的示数都变小，一定是电阻R1短路。
D 若两个电表的示数都变大，一定是电阻R2短路。
例题：（☆☆☆）如图2所示的电路中，电源电压保持不变．闭合电键S，电路正常工作，过了一会灯L熄灭，两电表中只有一个电表示数变大，电路中只有一处故障，且只发生在灯L 或电阻R上．则下列判断中正确的是…………………………………………………………………………（）
A．小灯L短路，电流表示数变大
C．电阻R短路，电流表示数变大B．小灯L断路，电压表示数变大D．电阻R断路，电压表示数变大
例题：（☆☆☆）如图3所示，闭合电键S，灯L亮，一段时间后灯L 熄灭。
若电路中只有一处故障，且只发生在灯L或电阻R上。
现将一只完好的电压表并联在灯L两端，则（）A．若电压表无示数，则一定是R断路
B．若电压表无示数，则一定是L短路
C．若电压表有示数，则一定是R短路
D．若电压表有示数，则一定是L断路
例题：（☆☆☆）在图3所示的电路中，电源电压保持不变。
由于电阻R1、R2可能出现了故障，电键S闭合后，电压表V无示数。
现将电压表V并联在电阻R2两端，下列判断中正确的是（）
A．若电压表V有示数，则一定是电阻R1短路
B．若电压表V有示数，则一定是电阻R2断路
C．若电压表V无示数，则可能是电阻R1断路、R2短路
D．若电压表V无示数，则可能是电阻R1断路、R2断路
例题：（☆☆☆）在图3所示的电路中，电源电压保持不变。
电键S 闭合前后，只有一个电表的示数发生变化，若故障只发生在灯L1或L2处，则一定是灯
A．L1断路
（）B．L1短路C．L2断路D．L2短路
例题：（☆☆☆）如图2所示的电路，电源电压保持不变，电键S闭合时，发现只有一个电表的指针位置发生变化，且灯L不亮，电路中的电阻R或灯L有一个出现了故障，则可能是（）
A．电流表指针位置发生变化，灯L短路。
B．电压表指针位置发生变化，电阻R断路。
C．电压表指针位置发生变化，电阻R短路。
D．电流表指针位置发生变化，灯L断路。
图2
例题：（☆☆☆）如图4所示电路，电源电压为3V。
当开关S闭合时，却只有一灯发光，若故障只发生在灯泡上，则下列分析判断错误的是（）。
A 灯L1不亮，灯L2亮，灯L1不可能短路。
B 灯L2不亮，灯L1亮，灯L2一定是断路。
C 灯L1不亮，灯L2亮，灯L1、L2两端的电压均为3V。
D 灯L1不亮，灯L2亮，灯L1两端的电压为0V。
图4
例题：（☆☆☆）在图3所示的电路中，电源电压保持不变。
闭合电键S，电路正常工作。
过了一会儿，灯L熄灭，两电表示数都变小。
若电路中只有一处故障，且只发生在L和R上，当把L和R位置互换后再闭合电键，则下列判断中正确的是( )
A．只有一个电表指针发生偏转。
B．两表指针一定都不发生偏转。
C．两电表指针一定都发生偏转。
D．可能只有一个电表指针发生偏转，也可能两个电表指针都发生偏转。
图
3
例题：（☆☆☆）如图3所示的电路中，电源电压保持不变，当电键S 由断开到闭合，电路中只有一个电表示数发生变化，如果故障只发生在灯
L或电阻R，则下列判断正确的是（）
A．电流表示数变大，一定是L断路B．电压表示数变大，可能是R 断路C．电压表示数变大，一定是R断路D．电压表示数变大，可能是L 断路
图3
例题：（☆☆☆）在图4所示的电路中，电源电压保持不变。
当电键S 由断开到闭合，电压表V1的示数始终等于V2的示数。
若电路中只有一处故障，且只发生在电阻R或灯泡L处，则可能是( )
A 灯泡L发光，电阻R断路。
C 灯泡L发光，电阻R短路。
B 灯泡L不发光，电阻R断路。
D 灯泡L不发光，电灯L短路。
图
4
例题：（☆☆☆）在图5所示的电路中，电源电压保持不变。
电键S
闭合后，发现只有一个电压表的指针位置发生了变化。
若电路中只有一处故障，且只发生在电阻R或灯泡L处，则可能是（）
A 灯泡L发光，电阻R短路
B 灯泡L发光，电阻R断路
C 灯泡L不发光，电阻R短路
D 灯泡L不发光，电阻R断路
例题：（☆☆☆）在图3所示的电路中，闭合电键S，电路正常工作。
过了一会，一个电表的示数变大，另
一个电表的示数变小，则
A．一定是灯L2断路
B．一定是灯L2短路
C．灯L1可能变亮
D．灯L1亮度可能不变
图3
（）
例题：（☆☆☆）图3所示电路中，电源电压保持不变。
闭合电键S，电流表、电压表均有示数，电路正常工作。
过了一会儿灯L熄灭，两电表指针发生同向偏转；另用一根导线并联在L两端，均再无其他现象发生。
若电路中只有一处故障，且只发生在L或R上，由此可以判断
（）
A 可能是R断路
B 可能是R短路
C 一定是L断路
D 一定是L短路
图3
例题：（☆☆☆）
例题：（☆☆☆）在图2所示的电路中，电源电压保持不变。
闭合电键S，电路正常工作。
一段时间后，电压表的示数突然变小。
经检查发现电路中发生断路，且故障发生在灯L1、L2处。
若将电压表并联在灯L2两端，则电压表的示数
A．一定为零
B．可能为零
C．一定为电源电压D．可能为电源电压的一半（）。
