光模块的一些基础知识

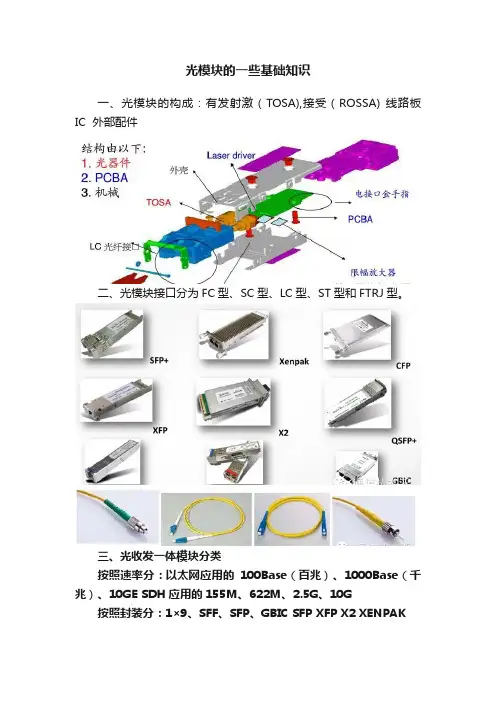

光模块的一些基础知识一、光模块的构成：有发射激（TOSA),接受（ROSSA) 线路板IC 外部配件二、光模块接口分为FC型、SC型、LC型、ST型和FTRJ型。
三、光收发一体模块分类按照速率分：以太网应用的100Base（百兆）、1000Base（千兆）、10GE SDH应用的155M、622M、2.5G、10G按照封装分：1×9、SFF、SFP、GBIC SFP XFP X2 XENPAK1×9封装--焊接型光模块，一般速率有52M/155M/622M/1.25G，多采用SC接口SFF封装--焊接小封装光模块，一般速率有155M/622M/1.25G/2.25G/4.25G，多采用LC接口GBIC封装--热插拔千兆接口光模块，采用SC接口SFP封装--热插拔小封装模块，目前最高数率可达155M/622M/1.25G/2.125G/4.25G/8G/10G，多采用LC接口XENPAK封装--应用在万兆以太网，采用SC接口XFP封装--10G光模块，可用在万兆以太网，SONET等多种系统，多采用LC接口四、按照激光类型分：LED、VCSEL、FP LD、DFB LD按照发射波长分：850nm、1310nm、1550nm等等按照使用方式分：非热插拔（1×9、SFF），可热插拔（GBIC、SFP、XENPAK、XFP）五、光纤模块又分单模和多模单模光纤使用的光波长为1310nm或1550 nm。
单模光纤的尺寸为9-10/125μm它的传输距离一般10KM 20kM 40KM 70KM 120KM多模光纤使用的光波长多为850 nm或1310nm.多模光纤50/125μm或62.5/125μm两种，它的传输距离也不一样，一般千兆环境下50/125μm线可传输550M,62.5/125μm只可以传送330M。
(2KM 550M)从颜色上可以区分单模光纤和多模光纤。
单模光纤外体为黄色，多模光纤外体为橘红色。
光模块知识介绍
1.1 光纤系统简介
• 光纤通信主要是指利用激光作为信息的载体信号并通过光导纤维来传 递信息的通信系统，有以下优点：
– 宽的传输带宽 – 低的传输损耗 – 不受电磁干扰 – 成本低，重量轻
1.1 光纤系统简介
• 基本光纤系统的构架及其功能介绍： – 发送单元：把电信号转换成光信号； – 传输单元：载送光信号的介质； – 接收单元：接收光信号并转换成电信号； – 连接器件：连接光纤到光源、光检测以及其它光纤。
内径：单模9um 多模50/62.5um
多模光纤跳线的颜色为橙色 单模光纤跳线的颜色为黄色
125 9
125 50
12 62.5 5
1.4 光纤的基本知识
• 色散(Dispersion)：光脉冲沿着光纤行进一段距离后造成 的 频宽变粗。它是限制传输速率的主要因素。 – 模间色散：不同模式的光沿着不同的路径传输。 – 材料色散：不同波长的光行进速度不同。 – 波导色散：发生原因是光能量在纤芯及包层中传输时， 会以稍有不同的速度行进。在单模光纤中，通过改变光 纤内部结构来改变光纤的色散非常重要。
，务必戴上防尘帽； 3、盘纤的直径不能少于6cm，如图表9所示； 4、光纤跳线每插拔5次，需清洁1次； 5、一根光纤跳线任意一端连接器最多插拔5000次； 6、跳接线在使用和转移过程中不许有锐角弯折以及甩动； 7、对于外观已经损坏的光纤跳线不予使用。
光模块原理和测试基础
光模块原理和测试基础光模块是一种集成了光传输和接收功能的光电设备，通常由光电转换器、传输和接收电路、封装和连接接口等组成。
它的主要功能是将光信号转换为电信号或者将电信号转换为光信号，实现光与电的互相转换。
光模块的原理主要包括光电转换原理和光传输原理。
光电转换是指将光信号转换为电信号，通常使用光电二极管或光敏晶体管来实现。
光电二极管是一种能够转换光能为电能的器件，其结构与一般的二极管相似，但是PN结的一个电极是透明的，可以吸收光能。
当光照射到光电二极管上时，光能被吸收，电子位于PN结附近的导带中，产生光电流。
光敏晶体管也是一种能够转换光能为电能的器件，其结构更为复杂，但原理与光电二极管相似。
光传输是指将光信号通过光纤传输到目标位置。
光纤是一种非常细长的光通信线缆，由光纤芯和包层构成。
光信号在光纤芯内以全内反射的方式传输，通过不断反射来实现信号的传输。
光模块中的光传输系统通常包括光源、调制器、光纤和接收器等。
光源是光模块的核心部件之一，用于产生光信号；调制器用于调制光信号，使其能够携带信息；光纤用于传输光信号；接收器用于接收光信号并将其转换为电信号。
光模块的测试基础主要包括光功率测试、波长测试、比特误码率测试和接收灵敏度测试等。
光功率测试是指通过测量光模块的输出功率来评估其发送性能。
通常使用功率计来进行光功率测试，将测试仪器的光接收口对准光模块的输出端，即可得到光模块的输出功率。
波长测试是指通过测量光模块的输出波长来判断其光信号的稳定性和一致性。
通常使用光谱仪来进行波长测试，将测试仪器的光接收口对准光模块的输出端，即可得到光模块的输出波长。
比特误码率测试是指通过测量光模块发送和接收的比特误码率来评估其数据传输性能。
通常使用误码率测试仪来进行比特误码率测试，将测试仪器的输入端连接到光模块的发送端，输出端连接到光模块的接收端，即可得到光模块的比特误码率。
接收灵敏度测试是指通过测量光模块的接收灵敏度来评估其接收性能。
光模块基础知识
光模块基础知识光模块是一种将电信号转换为光信号的装置，它是光纤通信系统中极为重要的组成部分。
光模块的主要功能是将电子设备产生的电信号转换为光信号，并通过光纤传输到目标设备。
光模块通常由光电转换器和光电转换器组成。
光电转换器负责将电信号转换为光信号，而光电转换器则负责将光信号转换为电信号。
光模块的工作原理是利用半导体材料的特性，使得当电流通过时，产生光子，并将其转换为光信号。
光模块的电子部分通常由驱动电路和接收电路组成，它们负责控制光电转换器的工作。
光模块的主要特点是高速、高带宽和低功耗。
由于光信号的传输速度非常快，因此光模块能够实现高速数据传输，满足现代通信系统对数据传输速度的要求。
此外，光模块还具有高带宽的特点，可以同时传输多个信号，从而提高通信系统的传输能力。
与传统的电信号传输相比，光模块的功耗更低，能够降低通信设备的能耗。
光模块的应用非常广泛，主要用于光纤通信系统、数据中心、计算机网络等领域。
在光纤通信系统中，光模块起到了连接发送方和接收方的桥梁作用，实现了信号的传输和接收。
在数据中心和计算机网络中，光模块用于连接服务器、交换机和路由器，实现数据的高速传输和处理。
根据不同的应用需求，光模块可以分为多种类型，如SFP光模块、QSFP光模块、CFP光模块等。
它们的主要区别在于传输速率、接口类型和尺寸等方面。
例如，SFP光模块适用于传输速率较低的应用，而QSFP光模块适用于传输速率较高的应用。
光模块的选型和使用需要考虑多个因素，如传输距离、传输速率、接口类型和成本等。
对于长距离传输，需要选择能够支持较高传输功率和较低损耗的光模块；对于高速传输，需要选择能够支持较高传输速率的光模块；对于特定的设备接口，需要选择相应类型的光模块；同时，还要考虑成本因素，选择性价比较高的光模块。
光模块作为光纤通信系统中的重要组成部分，具有高速、高带宽和低功耗的特点，广泛应用于光纤通信、数据中心和计算机网络等领域。
在选择和使用光模块时，需要考虑多个因素，以满足不同应用需求。
光模块知识点总结
光模块知识点总结光模块是一种集成光学器件和电子器件的新型器件，其应用领域涉及通信、传感、医疗、工业等多个领域。
随着光纤通信技术和激光器技术的发展，光模块有着越来越广泛的应用需求。
本文将围绕光模块的应用、结构、工作原理等方面进行详细的介绍和总结。
一、光模块的应用光模块在通信、传感、医疗、工业等领域有广泛的应用。
在通信领域，光模块主要用于光纤通信系统中的光传输和接收。
在传感领域，光模块可以实现高精度的光电传感，用于测量光信号的强度、频率、相位等信息。
在医疗领域，光模块可以用于激光手术、光学诊断等应用。
在工业领域，光模块可以用于激光加工、光学检测等领域。
可以说，光模块在现代科技领域中有着重要的应用价值。
二、光模块的结构光模块由光学器件和电子器件组成，其中光学器件包括激光器、光电探测器、光纤耦合器、滤波器等，电子器件包括电路驱动、信号处理等。
激光器产生光信号，光电探测器接收光信号，光纤耦合器实现激光器与光纤的耦合，滤波器用于光信号的滤波，电路驱动用于控制激光器的工作，信号处理用于处理光电探测器接收到的信号。
光模块的结构复杂，需要加工、组装和调试等多个环节才能完成一套成品。
三、光模块的工作原理光模块的工作原理主要包括激光器的工作原理、光电探测器的工作原理和光纤传输的工作原理。
激光器是利用激光共振器发射激光，光电探测器是利用半导体材料的光电效应将光信号转换为电信号，光纤传输是利用光纤的全反射特性将光信号传输到远处。
光模块的工作原理在这三个方面都有着严密的理论基础，是光模块能够正常工作的基础。
四、光模块的发展趋势随着光通信和激光器技术的不断发展，光模块也在不断的改进和升级。
未来光模块的发展趋势主要包括以下几个方面：一是器件集成化，即将多个器件集成到一个芯片中，实现器件的微型化和集成化；二是器件多功能化，即实现一个器件可以实现多个功能，如同时具备激光发射和光电探测功能；三是材料先进化，即采用新型材料来提高器件的性能和稳定性；四是工艺精密化，即加工和制造技术的不断改进，实现器件的精密加工和高质量制造。
光模块基础知识
光模块基础知识光模块是一种集成光电子器件，通过将光信号转换为电信号或将电信号转换为光信号，实现光纤通信的传输和接收功能。
在光纤通信系统中，光模块扮演着重要的角色。
一、光模块的组成光模块由光发射器和光接收器两个基本部分组成。
1. 光发射器：光发射器采用半导体激光器或发光二极管，将电信号转换为光信号。
半导体激光器是一种将电能转换为光能的器件，通过电流注入产生激光。
发光二极管是一种将电能转换为光能的器件，通过电流注入产生非激光光源。
2. 光接收器：光接收器采用光电二极管或光电探测器，将光信号转换为电信号。
光电二极管是一种将光能转换为电能的器件，通过光照射产生电流。
光电探测器是一种将光能转换为电能的器件，通过光照射产生光电流。
二、光模块的工作原理光模块的工作原理可以简单描述为：在发送端，电信号通过光发射器转换为光信号，通过光纤传输到接收端；在接收端，光信号通过光接收器转换为电信号。
1. 发送端工作原理：电信号通过驱动电路控制光发射器，驱动电路将电信号转换为适合光发射器工作的电流或电压信号，进而激励光发射器发出相应的光信号。
光信号经过光纤传输到接收端。
2. 接收端工作原理：光信号通过光纤传输到接收端后，经过光接收器转换为电信号。
光接收器将光信号转换为电流或电压信号，并通过电路进行放大和处理，得到与原始电信号相对应的信号。
三、光模块的特性和参数光模块的特性和参数会直接影响到光纤通信系统的性能和可靠性。
1. 速率：光模块的速率指的是在光纤通信中传输的数据速率，通常以Gbps（千兆位每秒）为单位。
速率越高，传输的数据容量越大。
2. 波长：光模块的波长是指光信号在光纤中传播时的波长。
常见的波长有850nm、1310nm和1550nm等。
不同波长的光信号在光纤中传播的损耗和传输距离也会有所不同。
3. 传输距离：光模块的传输距离是指光信号在光纤中传输时的最大距离。
传输距离受到光纤损耗、光发射功率和光接收灵敏度等因素的影响。
光模块原理和测试基础
光模块原理和测试基础光模块是指由构建在集成电路上的光学器件和光电器件组成的模块，通常用于光纤通信中的发送和接收信号。
光模块具有高速、高效、低功耗和长距离传输等特点，广泛应用于光纤通信、数据中心、计算机网络以及雷达和光学测量等领域。
光模块的原理主要涉及光学器件和光电器件两方面。
首先是光学器件，主要有光源、准直器、偏振器、耦合器和光纤等。
光源是光模块中的发光器件，常用的光源包括激光二极管（LD）、垂直腔面发射激光器（VCSEL）、LED等。
光源发出的光经过准直器和偏振器进行调整和过滤，然后通过耦合器将光能耦合到光纤中进行传输。
其次是光电器件，主要包括光电二极管（PD）、光电探测器、光电晶体管等。
光电器件起到将光信号转换成电信号的作用。
接收光信号时，光模块将光纤传输的光信号耦合到光电器件中，光电器件将光信号转换成电信号之后经过放大、滤波等处理后输出。
光模块测试的基础主要包括以下几个方面：1.传输性能测试：传输性能测试主要关注光模块在光纤通信中的传输性能，包括传输速率、误码率、带宽、灵敏度、串扰等指标的测试。
传输速率是指光模块支持的数据传输速度，常见的有1Gb/s、10Gb/s、40Gb/s、100Gb/s等。
误码率是指传输过程中出现的比特错误率，常用的误码率测试方式包括位误码率（BER）和帧误码率（FER）等。
带宽是指光模块支持的频率范围，可以通过测试信号频谱分析来进行测试。
灵敏度是指光模块对输入光信号的强度变化的敏感程度，可以通过改变输入光功率进行测试。
串扰是指在多信道传输中，信道间互相干扰的程度，可以通过串扰测试仪进行测试。
2.温度和湿度测试：温度和湿度是影响光模块性能的重要因素，因此需要对光模块在不同温度和湿度环境下的性能进行测试。
温度测试可以通过将光模块放置在恒温箱中，改变温度值来测试光模块的温度性能。
湿度测试可以通过将光模块放置在恒湿箱中，改变湿度值来测试光模块的湿度性能。
3.可靠性测试：可靠性测试是对光模块的长期工作性能进行测试，主要关注其稳定性和寿命。
光模块知识(全)ppt课件
编辑版pppt
3
光模块基础知识介绍
• 2.1 发射部分
编辑版pppt
4
光模块基础知识介绍
2.1.1 激光二极管的特性
• 激光二极管（LD—Laser diode） 是一个电流器件，只在它通过 的正向电流超过阈值电流Ith （Threhold current）时它发出 激光
• 为了使LD高速开关工作，必须 对它加上略大于阈值电流的直 流偏置电流IBIAS
18
光模块基础知识介绍
2.2.5 APD偏置电压
APD的偏置电压（即通常所说的高压）一般约为20、30几伏，而目前光 模块的工作电压一般为3.3V或5V。
APD的灵敏度随着温度的升高而降低。
为保证APD的正常工作，需要引入高压电路及相应的温度补偿措施。 APD高压电路主要包括升压电路、倍压电路 和温度补偿 三个部分。
