《模拟电子技术基础简明教程》课后习题答案

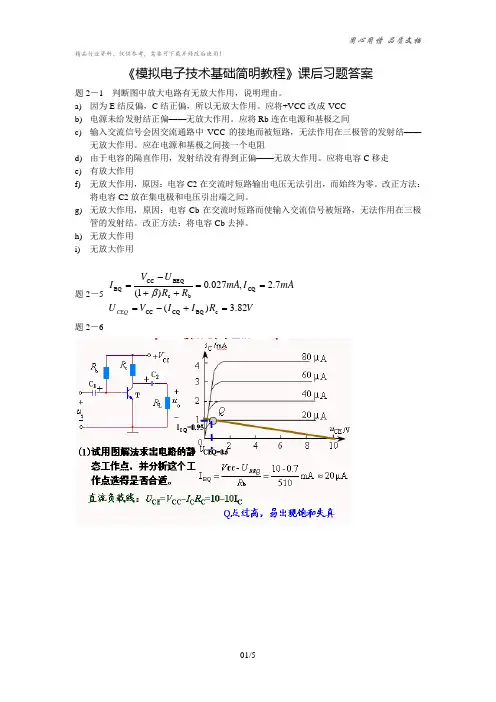

精品行业资料，仅供参考，需要可下载并修改后使用！《模拟电子技术基础简明教程》课后习题答案题2－1 判断图中放大电路有无放大作用，说明理由。
a) 因为E 结反偏，C 结正偏，所以无放大作用。
应将+VCC 改成-VCC b) 电源未给发射结正偏——无放大作用。
应将Rb 连在电源和基极之间c) 输入交流信号会因交流通路中VCC 的接地而被短路，无法作用在三极管的发射结——无放大作用。
应在电源和基极之间接一个电阻d) 由于电容的隔直作用，发射结没有得到正偏——无放大作用。
应将电容C 移走 e) 有放大作用f) 无放大作用，原因：电容C2在交流时短路输出电压无法引出，而始终为零。
改正方法：将电容C2放在集电极和电压引出端之间。
g) 无放大作用，原因：电容Cb 在交流时短路而使输入交流信号被短路，无法作用在三极管的发射结。
改正方法：将电容Cb 去掉。
h) 无放大作用 i) 无放大作用题2－5VR I I V U mAI mA R R U V I CEQ 82.3)(7.2,027.0)1(c BQ CQ CC CQ bc BEQ CC BQ =+-===++-=β题2－6题2－13 1）I BQ=20uA, I CQ=2mA, U CEQ=-4V2) r be=1.5K, 3) A U=-100, 4)截止失真，应减小Rb 题2－15(2) 画出微变等效电路题2－16 1）I BQ =10uA, I CQ =1mA, U CEQ =6.4V2) r be =2.9K Ω,RL=∞时，R e /‘=5.6K ，A U =0.99, RL=1.2K 时，R e /‘=0.99K ，A U =0.979, 3) RL=∞时，R i ‘=282K Ω， RL=1.2K 时，R i ‘=87K Ω 4) R o ‘=29Ω 题2－17e be e be L1)(1)(1R βr R βR βr R βU U C io ++-=++-=' e be 2)(1)(1R βr R βU U e i o +++= R C ‘= R e 时，U O1 ‘≈ -U O2, 两者波形反相题2－25题2－26。
电子技术基础(模拟)Ⅱ习题及答案
七、
1.电容C的位置错，可去掉或改动 的位置
2.去掉电容C2
3. 的极性错
八、画出下面电路的直流通路和微变等效电路。
直流通路：
微变等效电路：
九、解：
1. 、 、
2.交流负载线：过Q点，与横轴的焦点是
3.到饱和区的最大 ；到截止区的最大 。因此这道题要出现失真，应该是饱和失真，答同时出现也可以。
二、选择题
1.B，A，A2.B，A3.A，B，C
三、填空题
1.放大区、截止区、饱和区、放大区
2.电源、直流信号、交流信号源、交流信号、电容、交流信号源、电容、电源
3.电压放大倍数、输入电阻、带宽
4.静态工作点、交流负载线、交流负载线的中间、基极电阻、增大
四、
1. X——发射极、Y——集电极、Z——基极、
负反馈自激振荡的条件是：
观察放大电路的波特图。当 时，若幅频响应曲线在零点以下，则电路稳定；否则可能产生自激振荡。
2.选择正确答案填空
A电压串联负反馈B电压并联负反馈
C电流串联负反馈D电流并联负反馈
(1)为了将电压信号转换成与之成比例的电流信号，应引入C
(2)为了实现电流-电压转换，应引入B
(3)为了减小从电压信号源索取的电流并增大带负载能力，应引入A
(4)为了实现电流放大，应引入D。
三、判断图示电路引入了何种反馈？
模2第五章练习题答案
一、判断题
1 .√ 2. √ 3.X4. X 5. X
二、填空题
1. F D C A B E A C
2. C B A D
三、判断图示电路引入了何种反馈？
电流并联负反馈电压串联负反馈
电压并联正反馈电流并联负反馈
模拟电子技术基础第二章例题习题
【例2-1】理想二极管电路如例2-1图所示，试判断二极管是导通还是截止？并求输出电压U A0。
解：为了判断二极管在电路中是导通的还是截止，首先假设将二极管断开，确定二极管两端的电位差；然后根据二极管两端加的是正向电压还是反向电压判定二极管是否导通，若二极管两端的电位差为正向电压且大于阈值电压，则二极管导通，若二极管两端的电位差为反向电压，则二极管截止；若电路中出现两个或两个以上二极管，则判断承受正向电压较大的二极管优先导通，再按照上述方法判断其余的二极管是否导通。
本例中，对于例2-1图(a)所示电路, 当二极管D 断开后，V 4)9()5(A B BA =−−−=−=U U U ，所以二极管D 导通，V 5A0−=U 。
对于例2-1图(b) 所示电路, 当二极管1D 、2D 都断开后，V 3)12()9(11B A AB =−−−=−=U U UV 6)15()9(22B A AB =−−−=−=U U U ，由于12AB AB U U >，所以二极管2D 先导通，2D 导通后V 15A0−=U ，这时V 3)12()15(11B A AB −=−−−=−=U U U ，所以二极管1D 最终处于截止状态。
对于例2-1图(c) 所示电路, 当二极管1D 、2D 都断开后，V 3912A B A B 11=−=−=U U U , V 1910A B A B 22=−=−=U U U ，由于A B A B 21U U >，因此，二极管1D 优先导通，1D 导通后，V 12A0=U ，此时，V -21210A B A B 22=−=−=U U U ，所以二极管2D 最终处于截止状态。
5V例2-1图【例2-2】例2-2(a)图所示电路中的二极管是硅管，①若二极管为理想二极管，则流过二极管中的电流是多少？②如果二极管正向导通压降为0.7V ，则流过二极管中的电流又是多少？③若U ＝20V ，且二极管正向导通压降为0.7V ，则流过二极管中的电流又是多少？ 解：由例2-2图(a)所示电路①若二极管为理想二极管，二极管D 因受正向电压而导通，U D ＝0V ，二极管中的电流为 mA 82.1107.461D =×==R U I ②如果二极管正向导通压降为0.7V 先判断二极管是导通还是截止。
北京交通大学模拟电子技术习题及解答第二章 半导体二极管及其基本电路
第二章半导体二极管及其基本电路2-1．填空（1）N型半导体是在本征半导体中掺入；P型半导体是在本征半导体中掺入。
（2）当温度升高时，二极管的反向饱和电流会。
（3）PN结的结电容包括和。
（4）晶体管的三个工作区分别是、和。
在放大电路中，晶体管通常工作在区。
（5）结型场效应管工作在恒流区时，其栅-源间所加电压应该。
（正偏、反偏）答案：（1）五价元素；三价元素；（2）增大；（3）势垒电容和扩散电容；（4）放大区、截止区和饱和区；放大区；（5）反偏。
2-2．判断下列说法正确与否。
（1）本征半导体温度升高后，两种载流子浓度仍然相等。
（）（2）P型半导体带正电，N型半导体带负电。
（）（3）结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压，才能保证R GS大的特点。
（）（4）只要在稳压管两端加反向电压就能起稳压作用。
（）（5）晶体管工作在饱和状态时发射极没有电流流过。
（）（6）在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。
（）（7）PN结在无光照、无外加电压时，结电流为零。
（）（8）若耗尽型N沟道MOS场效应管的U GS大于零，则其输入电阻会明显减小。
（）答案：（1）对；温度升高后，载流子浓度会增加，但是对于本征半导体来讲，电子和空穴的数量始终是相等的。
（2）错；对于P型半导体或N型半导体在没有形成PN结时，处于电中性的状态。
（3）对；结型场效应管在栅源之间没有绝缘层，所以外加的栅-源电压应使栅-源间的耗尽层承受反向电压，才能保证R GS大的特点。
（4）错；稳压管要进入稳压工作状态两端加反向电压必须达到稳压值。
（5）错；晶体管工作在饱和状态和放大状态时发射极有电流流过，只有在截止状态时没有电流流过。
（6）对；N型半导体中掺入足够量的三价元素，不但可复合原先掺入的五价元素，而且可使空穴成为多数载流子，从而形成P型半导体。
（7）对；PN结在无光照、无外加电压时，处于动态平衡状态，扩散电流和漂移电流相等。
《模拟电子技术基础》习题课1-2章-概念
三种组态为：BJT的共射、共基、共集 FET的共源、共栅、共漏
BJT
FET
差放
共射 共射 共集 共基 共源 共漏 共栅 差模 共模 （带反馈Re）
微变等效电路
p74
Ri
Ro
Av
15
模拟电路习题课（一）
共射小信号（微变）等效分析 输入电阻、输出电阻和增益
Ri
vi ii
rbe // Rb
Av
vo vi
(1 1)R'L rbe (1 1)R'L
1
R'o
rbe
1 1
//
rce1
rbe
1 1
Ro R'o // ro2 R'o
共集放大器的Ri比共射大很多
电压放大倍数接近于1（小于1）因此称为射随器
共集放大器的Ro比共射的小很多
17
模拟电路习题课（一）
共基小信号（微变）等效分析
R'i
U
反向击穿 电压VBR
2
二极管的电阻
模拟电路习题课（一）
直流等效电阻 RD：
RD
VD ID
交流（动态）电阻 rd：
rd
(
diD dvD
)Q1
2vd 2id
rd
(
diD dvD
)Q1
VT ID
3
模拟电路习题课（一）
共射（共E）BJT工作原理
以发射极（E极）作为公共端，EB结正偏，CB结反偏。
iC
参见 P12 图1.3.4
7
3. 饱和区
vCE<vBE vCB<0
4
集电结正偏
模拟电子技术课程习题第二章基本放大电路
在基本放大电路的三种组态中，输入电阻最大的放大电路是[ ] A.共射放大电路 B.共基放大电路C.共集放大电路D.不能确定在基本共射放大电路中，负载电阻RL 减小时，输出电阻RO将[ ]A.增大B.减少C.不变D.不能确定在三种基本放大电路中，输入电阻最小的放大电路是[ ]A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定在电路中我们可以利用[ ]实现高内阻信号源与低阻负载之间较好的配合。
A 共射电路B 共基电路C 共集电路D 共射-共基电路在基本放大电路的三种组态中，输出电阻最小的是[ ]A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定在由NPN晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV的正弦电压时，输出电压波形出现了底部削平的失真，这种失真是[ ]A.饱和失真B.截止失真C.交越失真D.频率失真以下电路中，可用作电压跟随器的是[ ] A．差分放大电路 B．共基电路C．共射电路 D．共集电路晶体三极管的关系式iE =f(uEB)|uCB代表三极管的A.共射极输入特性B.共射极输出特性C.共基极输入特性D.共基极输出特性对于图所示的复合管，穿透电流为（设ICEO1、ICEO2分别表示T1、T2管的穿透电流）A.ICEO = ICEO2ICEOB.ICEO =ICEO1+ICEO2C.ICEO =（1+2）ICEO1+ICEO2D.ICEO =ICEO1图 [ ]在由PNP晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV的正弦电压时，输出电压波形出现了顶部削平的失真，这种失真是[ ] B.饱和失真 B.截止失真 C.交越失真 D.频率失真对于基本共射放大电路， Rb 减小时，输入电阻Ri将[ ]A.增大B.减少C.不变D.不能确定在基本共射放大电路中，信号源内阻RS 减小时，输入电阻Ri将[ ]A.增大B.减少C.不变D.不能确定在三种基本放大电路中，电压增益最小的放大电路是[ ]A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定在三种基本放大电路中，电流增益最小的放大电路是[ ]A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定某放大电路的负载开路时的输出电压为4V，接入3K的负载电阻后输出电压降为3V，这说明放大电路的输出电阻为。
模拟电子技术与应用[华永平][习题解答]思考与练习题2
![模拟电子技术与应用[华永平][习题解答]思考与练习题2](https://img.taocdn.com/s3/m/7135c31d7dd184254b35eefdc8d376eeaeaa1764.png)
模拟电⼦技术与应⽤[华永平][习题解答]思考与练习题2178 1.什么叫反馈？什么叫直流反馈和交流反馈？答：把电⼦系统的输出量（电压或电流）的⼀部分或全部，经过⼀定的电路（称为反馈⽹络）送到它的输⼊端，与原来的输⼊量（电压或电流）共同控制该电⼦系统，这种连接称为反馈。
2.试在已学过的放⼤电路中，列举⼀、两种引⼊反馈的电路，判断它们是直流反馈还是交流反馈？并⽤瞬时极性法判断它们的反馈极性和组态。
答：⼯作点稳定的放⼤电路就是引⼊反馈的电路下图中的Rf 、Re 都是反馈元件其中图（a ）（b ）中Re 、Rf 的是交、直流反馈元件，图（a ）R 和图（b ）（c ）Re 是直流反馈。
这三个电路都是串联电压负反馈。
（a ）3.为什么在串联负反馈中，信号源内阻R s 的值越⼩，其反馈效果越好？⽽在并联负反馈中情况相反，信号源内阻R s 的值越⼤，其反馈效果越好？答：增加反馈的⽬的是希望放⼤器稳定。
串联负反馈中，信号源内阻R s 的值越⼩，放⼤电路获得的净输⼊电压u’i 就越⾼，⽽且输⼊电压不会因放⼤器的输⼊电阻发⽣变化⽽发⽣变化。
因此输⼊电压会越稳定。
所以反馈效果好。
⽽在并联负反馈中情况相反，信号源内阻R s 的值越⼤，放⼤器内阻R i 越⼩，获得的净输⼊电流i i 就越⾼，⽽且输⼊电流不会因放⼤器的输⼊电阻发⽣变化⽽发⽣变化。
因此输⼊电流会越稳定。
所以反馈效果好。
4.反馈放⼤电路的闭环增益表达式中FA 1f≈的物理意义是什么？答：满⾜∣1＋F A∣>>1条件的负反馈，称为深度负反馈。
在深度负反馈条件下，闭环放⼤倍数只取决于反馈系数，⽽与基本放⼤器⼏乎⽆关。
所以∣1＋F A∣>>1时?≈+==F1F A 1A X X A i o f1795.试列举在放⼤电路中引⼊负反馈后产⽣的四种效果，并从物理概念上加以说明。
答：1、电压串联负反馈：因串联反馈可以提⾼输⼊电阻，使输⼊电阻由R i 提⾼到R if ，能从电压源分得更⾼的电压，所以适合于电压源电路，并能稳定输⼊电压。
模拟电子技术课后答案(1到9章)最经典的考试题
第一章 习题与思考题◇ 习题 1-1欲使二极管具有良好的单向导电性，管子的正向电阻和反向电阻分别为大一些好，还是小一些好？ 解：二极管的正向电阻愈小愈好，反向电阻愈大愈好。
理想二极管的正向电阻等于零，反向电阻等于无穷大。
◇ 题 1-4已知在图P1-4中，u1=10sin ωt(V)，R L ＝1k Ω，试对应地画出二极管的电流i D 、电压u0的波形，并在波形图上标出幅值，设二极管的正向压降和反向电流可以忽略。
解：波形见图。
◇ 习题 1-5欲使稳压管具有良好稳压特性，它的工作电流I Z 、动态内阻r Z 以及温度系数a u 等各项参数，大一些好还是小一些好？解：动态内阻r Z 愈小，则当稳压管的电流变化时稳压管的电压变化量愈小，即稳压性能愈好。
一般来说，对同一个稳压管而言，工作电流I Z 愈大，则其动态内阻r Z 愈小，稳压性能也愈好。
但应注意不要超过其额定功耗，以免损坏稳压管。
温度系数a U 的绝对值愈小，表示当温度变化时，稳压管的电压变化的百分比愈小，则稳压性能愈好。
◇ 习题 1-7 在图P1-7 中，已知电源电压V =10V ，R=200Ω，R L =1 k Ω,稳压管的U Z =6V，试求： ①稳压管中的电流I Z =?② 当电流电压V 升高到12V ，I Z 将变为多少？ ③当V 仍为10V ，但R L 改为2 k Ω时，I Z 将变为多少？ 解：① mA mA mA k V V V R U RU U ILZ ZZ1462016200610=-=Ω-Ω-=--=② mA mA mA k V V V R U R U U IL Z ZZ2463016200612=-=Ω-Ω-=--=③ mA mA mA k V V V R U RU U ILZ ZZ1732026200610=-=Ω-Ω-=--=◇ 习题 1-8 设有两个相同型号的稳压管，稳压仁政值均为6V ，当工作在正向时管压降均为0.7V ，如果将它们用不同的方法串联后接入电路，可能得到几种不同的稳压值？试画出各种不同的串联方法。
模拟电子技术应用(二)复习题及答案
模拟电子技术应用（二）复习题及答案1. 设图中VD 为普通硅二极管，正向压降为 0.7V ，试判断VD 是否导通，并计算U O 的值。
5V5V( a )( b )（a ）设VD 断开，求得U O ≈－0.45V ，小于硅二极管的死区电压，所以VD 截止，U O ≈－0.45V（b ）VD 导通，U O ＝2.3V2. 计算下图电路中二极管上流过的电流I D 。
设二极管的正向导通压降为0.7V ，反向电流等于零。
( a )( b )（a ）V 1D -=U ，VD 截止，0D =I（b ） 2.75mA m A 37.0527.010D =⎪⎭⎫⎝⎛--+-=I3. 电路如图所示，VD 为理想二极管，画出各电路的电压传输特性()(I O u f u =曲线），并标明转折点坐标值。
( a )( b )( a )( b )4. 已知电路中，)V ( Sin 5i t u ω=，二极管正向压降为0.7V ，画出各电路中u O1、u O2波形，并注明其电压幅值。
uu ( a )( b )－0－5. 在如图所示电路中，已知稳压管VD Z1的稳定电压 U Z1＝6.3V ， VD Z2的稳定电压U Z2＝7.7V ，它们的正向导通电压UD 均为0.7V ，U I 和R 的取值合理，U I 的实际极性和U O1～U O4的假设极性如图中所标注。
填空： U O1＝ V ，U O2＝ V ，U O3＝V ，U O4＝ V 。
U IU IU U O1U O2U O3U O414 ， 7， －0.7， －6.36. 从括号中选择正确的答案，用A 、B 、C 、D 填空。
用直流电压表测得各晶体管各电极的对地静态电位如图所示，试判断这些晶体管处于什么状态。
（A ．放大， B ．饱和 ， C ．截止 ， D ．损坏）⑴ ； ⑵ ； ⑶ ； ⑷ ； ⑸ 。
( 1 )( 3 )( 2 )( 5 )+9V +12V－－12V0V+2.3V( 4 )（1）C （2）A （3）C （4）B （5）D7. 从括号中选择正确的答案，用A 、B 、C 、D 填空。
模拟电子技术(模电课后习题含答案)(第三版)
A.五价B.四价C.三价（2）当温度升高时，二极管的反向饱和电流将（A）C.减小I B从12 uA增大到22 uA时，l c从lmA变为2mA，那么它C.100（4）当场效应管的漏极直流电流I D从2mA变为4mA时,它的低频跨导g m将（A ）A.增大；B.不变；C.减小1.3电路如图PI.2所示，已知* =10sin - t（V），试画出U i与u o的波形。
设二极管导通电压可忽略不计。
解图P1.2解：U i与U o的波形如解图PI.2所示1.4电路如图P1.3所示，已知U i =5sin - 't （V），二极管导通电压U D=0.7V。
试画出u i与u o的波形图，并标岀幅值。
第1章常用半导体器件1.1选择合适答案填入空内（I）在本征半导体中加入（A ）元素可形成N型半导体，加入（C ）元素可形成P型半导体。
屮f I I I解图P1.3{>+al一A图P1.3A.增大B.不变（3）工作在放大区的某三极管，如果当的B约为（C ）。
A.83B.91图P1.21.6电路如图P1.4所示，二极管导通电压U D=0.7V,常温下U T: 26mV，电容C对交流信号可视为短路；u i为正弦波，有效值为10mV。
试问二极管中流过的交流电流的有效值为多少？解：二极管的直流电流I D =(V -U D)/R =2.6mA其动态电阻：r D： U T/I D =10」： 1mA故动态电流的有效值：l d=Uj/r D1.7现有两只稳压管，稳压值分别是6V和8V，正向导通电压为0.7V。
试问:(1) 若将它们串联相接，则可得到几种稳压值？各为多少？(2) 若将它们并联相接，则又可得到几种稳压值？各为多少？解：(1)串联相接可得4种： 1.4V; 14V; 6.7V; 8.7V。
1、两个管子都正接。
(1.4V)2、6V的管子反接，8V的正接。
(6.7V)3、8V的反接，6V的管子正接。
(8.7V)4、两个管子都反接。
大学《模拟电子技术》复习试题及参考答案(二)
大学《模拟电子技术》试题及答案一、填空题1、当PN结外加正向电压时，P区接电源极，N区接电源极，此时，扩散电流漂移电流。
2、二极管最主要的特性是。
3、一个放大电路的对数幅频特性如图所示。
由图1-3可知，中频放大倍数|A vm|=__ __。
图1-3 图1-74、乙类放大器中每个晶体管的导通角是_ __，该放大器的理想效率为__ __，每个管子所承受的最大电压为__ _____。
5、差动放大电路的基本功能是对差模信号的_ _作用和对共模信号的_ _作用。
6、小功率直流稳压电源由变压、、__ __、四部分组成。
7、图1-8 (a)和(b)是两个放大管的不完整的符号，根据图中所给数据和电流方向，判断它们的导电类型分别为___________ 型和___________型，用半导体材料___________和___________制成，电流放大系数β分别为___________和___________。
二、选择题图2-3 图2-8 图2-9 图2-101、图2-3所示复合管中，下列答案正确的是( )。
A NPN 型B PNP 型C 不正确 2、N 型半导体是在本征半导体中加入（ ）后形成的杂质半导体。
A 空穴 B 三价元素 C 五价元素 3、有一晶体管接在放大电路中，今测得它的各极对地电位分别为V 1＝2Ｖ，V 2＝2.7Ｖ， V 3＝6Ｖ，试判别管子的三个管脚分别是（ ）。
A 1：e 、2：b 、3：cB 1：c 、2：e 、3：bC 1：c 、2：b 、3：eD 其它情况4、用万用表直流电压档测得电路中PNP 型晶体管各极的对地电位分别是：V b ＝－12.3Ｖ，V e ＝－12Ｖ，V c ＝－18Ｖ。
则三极管的工作状态为（ ）。
A 放大B 饱和C 截止5、判断图2-5电路中的反馈组态为（ ）。
A 电压并联负反馈B 电压串联负反馈C 电流串联负反馈D 电流并联负反馈6、已知降压变压器次级绕组电压为12V ，负载两端的输出电压为10.8V ，则这是一个单相( )电路．A 桥式整流B 半波整流C 桥式整流电容滤波D 半波整流电容滤波7、直接耦合式多级放大电路与阻容耦合式（或变压器耦合式）多级放大电路相比，低频响应（ ）。
模拟电子技术课后习题答案第二章交流放大电路基础答案
习题2-1 如图2-51所示，判断三极管处于截止、放大还是饱和状态？ 解：a 放大状态。
b 饱和状态。
c 截止状态。
d 放大状态。
2-2 在电路中，三极管各管脚对地电位，试分析三极管A 、B 、C 各是什么电极，该管是NPN 还是PNP ，硅管还是锗管？（1）U A =3.8V ，U B =3.1V ，U C =8V ； （2）U A =7.2V ，U B =7V ，U C =3V 。
解：（1）A 是三极管基极；根据三极管发射结正偏，导通的特点，导通压降为0.7V ，则B 是三极管发射极，C 是三极管集电极；该管是NPN 型硅管。
（2）B 是三极管基极；根据三极管发射结正偏，导通的特点，导通压降为0.2V ，则A 是三极管发射极，C 是三极管集电极；该管是PNP 型锗管。
2-3 某三极管的极限参数I CM =20mA ，P CM =100mW ，U （BR ）CEO =15V ，试分析下列条件下，三极管能否正常工作？（1）I C =15m A ，U CE =8V ； （2）I C =19mA ，U CE =3V ； （3）I C =30mA ，U CE =4V 。
解：（1）U CE =8V ＜U （BR ）CEO ，I C =15mA ＜I CM ，P C =U CE I C =120mW ＞P CM ，所以不能正常工作。
（2）U CE =3V ＜U （BR ）CEO ，I C =19m A ＜I CM ， P C =U CE I C =57mW ＜P CM ，所以能正常工作。
（3）U CE =4V ＜U （BR ）CEO ，但I C =30mA ＞I CM ，所以不能正常工作。
2-4试判断图2-52中各电路有无放大作用，简单说明理由。
图2-51 习题2-1图abcd2V解：a 无放大作用。
电源极性与三极管不符。
b 无放大作用。
I B =0。
c 无放大作用。
交流通路输入短路。
d 无放大作用。
模拟电子技术基础第二章练习题
V C E =4V,则电路中的R= k Q ,民=4 k Q 。
注意：答案仅供参考！ 一、填空题半导体三极管属于电流控制器件，而场效应管属于电压控制器件。
1. 2. 放大器有两种不同性质的失真，分别是 线性 失真和 非线性 失真。
3. 共射极放大电路中三极管集电极静态电流增大时，其电压增益将变 若负载电阻R.变小时，其电压增益将变 小。
4.单级共射极放大电路产生截止失真的原因是 静态Ic 偏小;产生饱和失真 的原因是Ic 偏大；若两种失真同时产生,其原因是 输入信号太大 。
5.静态工作点Q 点一般选择在 交流 负载线的中央。
6.静态工作点Q 点选得过低会导致 截止 失真：Q 点选得过高会导致 饱和 失真。
7.对于下图所示电路，设 VC CF 12V, RF510kQ,只=8 k Q, V BW ,V CE ®)=,当p =50, 静态电流I BQ = 22 3 A, I cQ = ___ ，管压降V C EQ = ____ ;若换上一个当p =80,静 态电流I B F 22卩A , IccF ,管压降V C E = ,三级管工作在 饱和状8.对于下图所示电路，设 VCR2V,三级管P =50, V BE =,若要求静态电流l cd F2mA9.对于下图所示电路，已知 V Cc =12V,嘉=27 k Q, R=2 k Q ,R e =1 k Q ,V BE =,现要 求静态电流I cQ F3mA 贝U 氐=12 k Q 。
10.已知图示的放大电路中的三级管P =40, V BE =,稳压管的稳定电压V Z =6V,则静态电流 I BCF __ , I cQ F 11mA ，管压降 V cE(= 3V o*20V11.当环境温度升高时，三极管的下列参数变化的趋势是：电流放大系数大，穿诱电流I CEO 增加 ，当I B 不变时，发射结正向压降|U BE |减小12.若下图所示放大电路在冬天调试时能正常工作，当到了夏天后，发现输出波 形失真，且幅度增大，这时发生的失真是 饱和 失真,失真的主要原因是由于 夏天室温升高后，三级管的I CBO 、V BE 和 P三个参数的变化,引起工作点 上移；输出波形幅度增大，则是因为 P 参数随温度升高而增大所造 成，输出波形幅度增大也是引起失真的一个原因。
第2章模拟电子技术练习题
第二章模拟电子技术练习题2-1 电路如题2-1图所示，二极管为理想元件，t sin 3u i ω=V ，U=3V ，当ωt = 0 瞬间，输出电压 u O 等于何值？ A ． 0 V B ． 3 VC ． —3 VD ． 0.7Vu O题2-1图2-1正确答案是A ．提示：ωt = 0 瞬间u i = 0，二极管D 的阳极为电位最低点，因而此时二极管D 承受反向电压截止，0u u i 0==。
2-2 电路如题2-2图所示，二极管D 为理想元件，U S =5 V ，则电压u 0等于多少？ A ．U s B ．U S / 2 C ．0V D ．0.7Vu O题2-2图2-2正确答案是A ．提示：二极管承受正向电压而导通，二极管D 为理想元件，所以电阻两端电压应等于电压源电压，即u O = U s 。
2-3 电路如题2-3图所示，D 1，D 2 均为理想二极管，设V 6U 2=， U 1 的值小于 6V ， 则U 0 为多大？A ．+12VB ．+6VC ．U 1D ．U 1 － U 2O题2-3图2-3正确答案是C ．提示：D 1，D 2 均承受正向电压而导通，二极管为理想元件。
所以 u O = U 1 。
2-4 在同一测试条件下，测得三个同型号二极管的参数如下表所示，其中性能最好的一个二极管是哪一个？2-4提示：其他条件相同的情况下反向电流越小的二极管性能越好。
2-5 电路如题2-5图所示，A 点与 B 点的电位差U AB 约等于多少？A ．0.3VB ．－2.3VC ．1.0VD ．1.3VΩ100k Ω18k Ω6k ΩB题2-5图2-5正确答案是A ．提示：先将二极管摘开，求出A 点和B 点的电位：Vk k VV Vk k VV B A 36)618(126100)100100(12=Ω⨯Ω+==Ω⨯Ω+=再判断二极管承受电压情况：二极管承受正向电压而导通，2AP15是锗管，导通管压降为0.3V 。
《模拟电子技术》习题答案2
项目一习题参考答案1. PN结正向偏置时是指P区接电源的正极，N区接电源的负极。
2. 在常温下，硅二极管的死区电压约为0.5V，导通后正向压降约为0.6～0.8V ；锗二极管的死区电压约为0.1V，导通后正向压降约为0.2～0.3V。
3. 三极管按结构分为NPN型和PNP型；按材料分为硅管和锗管。
三极管是电流控制型器件，控制能力的大小可用表示，它要实现信号放大作用，需发射结正偏，集电结反偏。
4. 场效应管是电压控制型器件，控制能力的大小可用gm表示，它的主要特点是输入电阻很大。
5. 能否将1.5V的干电池以正向接法接到二极管两端？为什么？解：不能，因为二极管正向电阻很小，若将1.5V的干电池以正向接法接到二极管两端会使得电路中的电流很大，相当于干电池正、负极短路。
6. 分析图1.52所示电路中各二极管是导通还是截止，并求出A、B两端的电压UAB(设VD为理想二极管，即二极管导通时其两端电压为零，反向截止时电流为零)。
图1.52 题6图解：（a）VD导通，UAB=-6V。
（b）VD截止，UAB=-12 V。
（c）VD1导通，VD2截止，UAB=0 V。
（d）VD1截止， VD2导通，UAB=-15 V。
7. 在图1.53所示电路中，设VD为理想二极管，ui =6sin t (V)，试画出uO的波形。
图1.53 题7图解：（a）（b）8. 电路如图1.54所示，已知ui=5sin t(V)，二极管导通电压为0.7V。
试画出ui与的波形。
解：ui>3.7V时，VD1导通，VD2截止，uo=3.7V；3.7V >ui>-4.4V时，VD1截止，VD2截止，uo= ui ；ui<-4.4V时，VD1截止，VD导通，uo= -4.4 V。
9. 测得电路中几个三极管的各极对地电压如图1.55所示，试判别各三极管的工作状态。
图1.54 题8图图1.55 题9图解：（a）三极管已损坏，发射结开路（b）放大状态（c）饱和状态（d）三极管已损坏，发射结开路10. 测得放大电路中六只晶体管的电位如图1.56所示。
模拟电子技术基础课后习题答案(童诗白,华成英版,高教版)2章 基本放大电路题解
基础课程教学资料第二章基本放大电路自测题一、在括号内用“ ”或“×”表明下列说法是否正确。
（1）只有电路既放大电流又放大电压，才称其有放大作用；（）（2）可以说任何放大电路都有功率放大作用；（）（3）放大电路中输出的电流和电压都是由有源元件提供的；（）（4）电路中各电量的交流成份是交流信号源提供的；（）（5）放大电路必须加上合适的直流电源才能正常工作；（）（6）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（）（7）只要是共射放大电路，输出电压的底部失真都是饱和失真。
（）解：（1）×（2）√（3）×（4）×（5）√（6）×（7）×二、试分析图T2.2所示各电路是否能够放大正弦交流信号，简述理由。
设图中所有电容对交流信号均可视为短路。
图T2.2解：（a）不能。
因为输入信号被V B B短路。
（b）可能。
（c）不能。
因为输入信号作用于基极与地之间，不能驮载在静态电压之上，必然失真。
（d）不能。
晶体管将因发射结电压过大而损坏。
（e）不能。
因为输入信号被C2短路。
（f）不能。
因为输出信号被V C C短路，恒为零。
（g）可能。
（h）不合理。
因为G-S间电压将大于零。
（i）不能。
因为T截止。
三、在图T2.3所示电路中， 已知V C C ＝12V ，晶体管的β＝100，'b R ＝100k Ω。
填空：要求先填文字表达式后填得数。
（1）当iU ＝0V 时，测得U B E Q ＝0.7V ，若要基极电流I B Q ＝20μA ， 则'b R 和R W 之和R b＝ ≈ k Ω；而若测得U C E Q ＝6V ，则R c ＝ ≈ k Ω。
（2）若测得输入电压有效值i U =5mV 时，输出电压有效值'o U ＝0.6V ， 则电压放大倍数uA ＝ ≈ 。
若负载电阻R L 值与R C 相等 ，则带上负载图T2.3 后输出电压有效值o U ＝ ＝ V 。
模拟电子技术基础课后练习答案(国防科技大学出版社)第二章 半导体器件习题答案(大题)
习题：一．填空题1. 半导体的导电能力与温度、光照强度、掺杂浓度和材料性质有关。
2. 利用PN结击穿时的特性可制成稳压二极管，利用发光材料可制成发光二级管，利用PN结的光敏性可制成光敏（光电）二级管。
3.在本征半导体中加入＿＿5价＿＿元素可形成N型半导体，加入＿3价＿元素可形成P型半导体。
N型半导体中的多子是_自由电子_______；P型半导体中的多子是___空穴____。
4. PN结外加正向电压时导通外加反向电压时截止这种特性称为PN结的单向导电性。
5. 通常情况下硅材料二极管的正向导通电压为0.7v ，锗材料二极管的正向导通电压为0.2v 。
6..理想二极管正向电阻为__0______，反向电阻为_______，这两种状态相当于一个___开关____。
7..晶体管的三个工作区分别为放大区、截止区和饱和区。
8.. 稳压二极管是利用PN结的反向击穿特性特性制作的。
9.. 三极管从结构上看可以分成 PNP 和 NPN 两种类型。
10. 晶体三极管工作时有自由电子和空穴两种载流子参与导电，因此三极管又称为双极型晶体管。
11.设晶体管的压降U CE不变，基极电流为20μA时，集电极电流等于2mA，则β=__100__。
12. 场效应管可分为绝缘栅效应管和结型两大类，目前广泛应用的绝缘栅效应管是MOS管，按其工作方式分可分为耗尽型和增强型两大类，每一类中又分为N沟道和P沟道两种。
13. 查阅电子器件手册，了解下列常用三极管的极限参数，并记录填写题表2-1在下表中题表2-1二．选择题1.杂质半导体中，多数载流子的浓度主要取决于A。
A、杂质浓度B、温度C、输入D、电压2.理想二极管加正向电压时可视为 B ，加反向电压时可视为＿＿A＿＿。
A.开路B.短路C.不能确定3.稳压管的稳压区是二极管工作在＿＿D＿＿状态。
A.正向导通B.反向截止C.反向导通D.反向击穿4.当温度升高时，二极管的反向饱和电流将＿＿A＿＿。
《电子技术基础模拟部分》习题答案全解2
解：传输特性如图解5.14所示。
图解5.14
5.15在图题5.14中，已知UREF1＝3V，UREF2＝-3V，输入信号为ui＝5sin（ωt），试画出输出波形。
解：如图解5.15所示。
图解5.15
5.16要对信号进行以下的处理，那么应该选用什么样的滤波器？
（1）信号频率为1KHZ至2KHZ为有用信号，其他的为干扰信号。
A．＞0V B．＝0V C．＜0V
（3）最大输出功率POM。
A．≈28W B．＝18W C．＝9W
（4）当输入为正弦波时，若R1虚焊，即开路，则输出电压。
A．为正弦波B．仅有正半波C．仅有负半波
（5）若D1虚焊，则T1管。
A．可能因功耗过大烧坏B．始终饱和C．始终截止
解：（1）C（2）B（3）C（4）C（5）A
图题8.2
解：（1）电路为全波整流电路，波形如图解8.2所示。
图解8.2
（2）如果中心抽头脱落，电路无法形成回路，也就不会有输出。
（3）如果两个二极管中的任意一个反接，则在 的某个半周， 、 会同时导通，有可能烧坏二极管和变压器。如果两个二极管都反接，电路能正常工作，但输出电压极性正好反过来。
8.3．单相桥式整流电路如图题8.3所示，现测得输出直流电压UO=36V，流过负载的直流电流IO=1.5A，试选择整流二极管。
（a）稳幅电路和保护电路（b）检波电路（c）选频网络和稳幅电路
9、振荡电路的振荡频率，通常是由___（c）___决定的。
（a）放大倍数（b）反馈系数（c）选频网络参数
10、根据___（c）___的元器件类型不同，将正弦波振荡器分为RC型、LC型和石英晶体振荡器。
（a）放大电路（b）反馈网络（c）选频网络
模拟电子技术习题2及答案
习题2 解答选择正确答案填入空内。
（ 1）有两个放大倍数同样、输入和输出电阻不一样的放大电路 A 和 B ，对同一 拥有内阻的信号源电压进行放大。
在负载开路的状况下，测得电路 A 的输 出电压小。
这说明电路 A 的 （ ）。
A. 输入电阻大B. 输入电阻小C. 输出电阻大D. 输出电阻小（ 2）有两个放大倍数同样、输入和输出电阻不一样的放大电路 A 和 B ，对同一 理想电压源信号进行放大。
在连结同样负载的状况下，测得电路 A 的输出 电压小。
这说明电路 A 的（）。
A. 输入电阻大B. 输入电阻小C. 输出电阻大D. 输出电阻小（ 3）在电压放大电路的上限截止频次点或下限截止频次点，电压增益比中频区增益降落 3dB ，这时在同样输入电压条件下，与中频区比较，输出电压降落为（）倍。
A ．1B．10C．D．（4）当负载电阻 R L = 1k Ω时，电压放大电路输出电压比负载开路时输出电压减少 20%，该放大电路的输出电阻R o 为（）。
A ． 0． 25 k ΩB ． 0． 5 k ΩC ． 1 k Ω D． 1． 5k Ω设： V oo 开路电压V OL负载电压R o (V oo1)R LVoo(1 Voo5 R o0.25kVOLVOL0.2)V oo4（5）电路如题图所示，放大电路的输出端直接与输入端相连，则输出电阻 R o （）。
I sR2+I 2+I 1RV oV s1I 1__R o题图A ． R 1 B．（1+β） R 1 C． R 1/ 1+ β D ． R 1/ βE ． 0（6）差模输入信号是两个输入端信号的（ ），共模信号是两个输入端信号的（）。
A.差B.和C.均匀值答案（1）B （2）C （3）D （4）A （5）E （6） AC将正确答案填入空内。
（ 1）在某放大电路输入端丈量到输入正弦信号电流和电压的峰－峰值分别为5μA和 5 mV，它们的相位同样；此时，输出端接2kΩ电阻负载，丈量到正弦电压信号峰－峰值为1V，则该放大电路的电压增益A v等于，电流增益 A i等于，功率增益 Ap 等于。
模拟电子技术习题2及答案
习题2 解答选择正确答案填入空内。
（1）有两个放大倍数相同、输入和输出电阻不同的放大电路A 和B ，对同一具有内阻的信号源电压进行放大。
在负载开路的情况下，测得电路A 的输出电压小。
这说明电路A 的 （ ）。
A. 输入电阻大B. 输入电阻小C. 输出电阻大D. 输出电阻小（2）有两个放大倍数相同、输入和输出电阻不同的放大电路A 和B ，对同一理想电压源信号进行放大。
在连接相同负载的情况下，测得电路A 的输出电压小。
这说明电路A 的 （ ）。
A. 输入电阻大B. 输入电阻小C. 输出电阻大D. 输出电阻小（3）在电压放大电路的上限截止频率点或下限截止频率点，电压增益比中频区增益下降3dB ，这时在相同输入电压条件下，与中频区比较，输出电压下降为（ ）倍。
A ．1B ．10C ．D ．（4）当负载电阻R L = 1k Ω时，电压放大电路输出电压比负载开路时输出电压减少20%，该放大电路的输出电阻R o 为（ ）。
A ．0．25 k ΩB ．0．5 k ΩC ．1 k ΩD ．1．5k ΩΩ==-=-=----k R V V V V R V V R V V o oo oo OL oo LOLooo OL oo 25.045)2.01()1(负载电压开路电压设：（5）电路如题图所示，放大电路的输出端直接与输入端相连，则输出电阻R o （ ）。
A ．R 1B ．（1+β）R 1C ．R 1/ 1+βD ．R 1/ βE ．0（6）差模输入信号是两个输入端信号的（ ），共模信号是两个输入端信号的（ ）。
A.差B.和C.平均值答案 （1）B （2）C （3）D （4）A （5）E （6）AC+_osV将正确答案填入空内。
（1）在某放大电路输入端测量到输入正弦信号电流和电压的峰－峰值分别为5μA 和5 mV ，它们的相位相同；此时，输出端接2k Ω电阻负载，测量到正弦电压信号峰－峰值为1V ，则该放大电路的电压增益A v 等于 ，电流增益A i 等于 ，功率增益Ap 等于 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.7 电路如图所示，T1管和T2管的β均为40，rbe均为3kΩ。试问：若输入 直流信号uI1=20mv，uI2=10mv，则电路的共模输入电压uIC=？差模输入电 压uId=？输出动态电压△uO=?
解：电路的共模输入电压uIC、差模输入 电压uId、差模放大倍数Ad和 动态电压△uO分别为
uIC
AF 10% 100 0.1%
AF ＞＞1
F 1 1 0.05 Af 20
AF Au A F 2000
uI1 uI2 2
15mV
uId uI1 uI2 10mV
Ad
Rc
2 rbe
67
uO AduId 0.67V
由于电路的共模放大倍数为零，故△uO仅 由差模输入电压和差模放大倍数决定。
6.4 判断图所示各电路中是否引入了反馈，是直流反馈还是交流反馈，是正反 馈还是负反馈。设图中所有电容对交流信号均可视为短路。
模拟电子技术习题课二
3.3 基本放大电路如图P3.3（a）（b）所示，图（a）虚线框内为电路Ⅰ，图 （b）虚线框内为电路Ⅱ。由电路Ⅰ、Ⅱ组成的多级放大电路如图（c）、（d）、 （e）所示，它们均正常工作。试说明图（c）、（d）、（e）所示电路中（ 1） 哪些电路的输入电阻比较大；（2）哪些电路的输出电阻比较小；（3）哪个电 路的电压放大倍数的最大。
解：各电路在深度负反馈条件下的电压放大倍数如下：
(d)Au f源自U Uo iIo RL Ii R1
Io RL If R1
RL R1
(e)
Au f
U o U i
U U
o f
1 R3 R1
(f)
Au f
U o U i
U U
o f
1
(g)
Au f
U U
o i
U U
o f
1 R2 R1
(h)
Au f
U o U i
解：RW滑动端在中点时T1管和T2管 的发射极静态电流分析如下：
U BEQ
I EQ
RW 2
2I EQ Re
VEE
I EQ
VEE U BEQ
RW 2
＋2Re
0.517mA
Ad和Ri分析如下：
rbe
rbb'
(1
)
26mV I EQ
5.18k
Ad
Rc
rbe
(1
)
RW 2
97
Ri 2rbe (1 )RW 20.5k
解：图（a）所示电路中引入了直流负反馈。 图（b）所示电路中引入了交、直流正反馈。 图（c）所示电路中引入了直流负反馈 图（d）、（e）、（f）、（g）、（h）所示各电路中均引入了交、直流负反馈。
6.5 电路如图6.5所示，要求同题6.4。
解：图（a）所示电路中引入了交、直流负反馈 图（b）所示电路中引入了交、直流负反馈
Af相对变化率为A的相对变化率的1＋1AF ， 故Af的相对变化率约为0.1％。
6.15 已知一个电压串联负反馈放大电路的电压放大倍数Auf＝20，其基本 放大电路的电压放大倍数Au的相对变化率为10％，Auf的相对变化率小于 0.1％，试问F和Au各为多少？
解：先求解，再根据深度负反馈的特点求解。
解: （1）图（d）、（e）所示电路的输入电阻较大。 （2）图（c）、（e）所示电路的输出电阻较小。 （3）图（e）所示电路的电压放大倍数最大。
3.7 图所示电路参数理想对称，晶体管的β均为50， rbb=' 100Ω，UBEQ≈0.7。
试计算RW滑动端在中点时T1管和T2管的发射极静态电流IEQ，以及动态参数 Ad和Ri。
U U
o f
1
R3 R1
1 1＋AF
6.14 已知一个负反馈放大电路的A ＝105，F ＝2×10－3。 （1）Af ＝？ （2）若A的相对变化率为20％，则Af的相对变化率为多少？
解：（1）因为AF＝200＞＞1，所以 Af≈1/F＝500
（2）根据题目所给数据，可知
1 1 0.005 1 AF 1 2 102
图（c）所示电路中通过Rs引入直流负反馈，通过Rs、R1、R2并联引入交流负反馈， 通过C2、Rg引入交流正反馈。
图（d）、（e）、（f）所示各电路中均引入了交、直流负反馈。 图（g）所示电路中通过R3和R7引入直流负反馈，通过R4引入交、直流负反馈。
6.8估算图6.4（d）～（h）所示各电路在深度负反馈条件下的电压放大倍数。
