150吨吊车性能表(附表二)
150T汽车吊参数
中联牌ZLJ5663JQZ150H汽车起重机产品介绍书QY150H633长沙中联重科工程起重机公司中联牌QY150H633汽车起重机1.产品特点中联牌ZLJ5663JQZ150H汽车起重机是我公司为适应市场需求，运用多年设计制造移动式起重机的技术结晶并结合国际先进技术设计开发的高性能、高可靠性起重机。
该产品是机电液系统高度集中的高科技产品，并融合了部分全地面起重机技术。
它将以其卓越的操纵性能、极佳的微动性能、巨大的起重能力和超常的起升高度而活跃于我国经济建设的各个领域。
该产品适用于化工、矿山、油田、港口码头、建筑工地等场所的起重作业和安装工程。
该产品不适合于电磁波较强的地区。
该产品是一种全回转、伸缩动臂式、电液比例控制的汽车起重机，采用本公司自制的全驾六桥专用底盘，视野宽广，装饰豪华舒适，12X6驱动，三桥驱动，三桥转向。
采用了最新的带负载反馈电液比例换向阀及多联柱塞变量泵, 开式、闭式结合的变量系统，使得各执行机构的工作能力充分发挥，双摇杆操纵，能实现主副起升、变幅、回转、伸缩诸机构之间的组合动作，极大地提高了起重机的工作效率。
具有操作轻便、灵活，工作平稳可靠，无级调速等特点。
在液压系统中，设有溢流阀、平衡阀、液压锁、制动阀等安全装置，以防油路过载及避免由于油管破裂而引起的意外事故发生。
配备了力矩限制器等多种安全装置和齐全的照明系统，可保证操作安全可靠，并便于夜间作业。
2.整机规格2.1产品型号汽车行业型号：ZLJ5663JQZ150H工程行业型号：QY150H633注：产品配置可能因设计或其它原因发生变更，以上配置仅供参考2.3额定起重量表18倍率。
表二：（支腿全伸、32吨配重）单位：kg倍率。
表三：（支腿全伸、24吨配重）单位：kg表四：（支腿全伸、10吨配重）单位：kg表五：（支腿全伸、0吨配重）单位：kg2.4 行驶状态外形尺寸图（尺寸单位：mm)图片太大，另发文件3.上车部分规格3.1主臂及伸缩机构六节椭圆形箱形截面主臂，由进口WELDOX 960E的高强度结构钢焊接而成。
150-50吨履带吊性能表
1 基本尺寸图（一）
4 作业姿势
5 S杆工况额定起重量表和工况载荷曲线图
6 SW杆工况额定起重量表
7 SW杆工况载荷曲线图
8 SD工况额定起重量表
9 SD工况额定起重量表
10 SDB工况载荷曲线图
11 SWD工况额定起重量表
12 SWD工况额定起重量表
13 SWD/SWDB工况载荷曲线图
14 SW杆工况额定起重量表
15 SW杆工况载荷曲线图
16 SDWB杆工况额定起重量表
17 SDWB杆工况载荷曲线图
18 SDWB工况额定起重量表
19 SDWB工况载荷曲线图
20 运输时的重量和外形尺寸
21 作业时的有关技术数据
22 配备图
三、250t（CKE 2500）
1 基本尺寸图
2 主臂工况扬程曲线图
5 副臂工况扬程曲线图
6 部件尺寸详图
7 运输计划
8 臂架布置
9 配备图
四、250t（SCX 2500）
1 基本尺寸图。
XGC150(150吨)起重性能
24.0 23.0 22.3 21.6 20.9 20.3 19.8 19.3 17.6 16.2 14.9 13.7 12.7 11.8
19.9 19.5 18.9 18.0 17.2 16.5 15.9 15.4 14.9 13.9 12.8 11.9
16.9 16.6 16.4 16.0 15.5 15.1 14.3 13.6 12.9 12.3 11.7 11.2 10.8 10.4 9.9
6
主臂长 度(m) 副臂长 度(m) 副臂角 度(°) 幅度 (m) 13 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 62 配重
36 13 15 30 15 19 30 15 25 30 15 31 30
48.5 44.8 40.1 34.2 29.6 26.0 23.1 20.6 18.6 16.9 15.4 14.1 13.0 11.9 11.0 10.2 9.5 8.8 8.2
43.4 40.2 37.3 33.9 29.4 25.7 22.8 20.4 18.4 16.6 15.1 13.8 12.7 11.7 10.8 10.0 9.2 8.6 8.0 7.4 37.7 35.0 32.6 29.2 25.6 22.7 20.3 18.2 16.5 15.0 13.7 12.6 11.5 10.6 9.8 9.1 8.4 7.8 7.3 6.8 34.4 32.1 30.0 28.0 25.4 22.4 20.0 18.0 16.3 14.8 13.5 12.3 11.3 10.4 9.6 8.8 8.2 7.6 7.0 6.5 6.0 5.6 31.1 29.1 27.3 25.6 24.0 22.3 19.9 17.9 16.2 14.7 13.4 12.2 11.2 10.3 9.5 8.7 8.1 7.5 6.9 6.4 5.9 5.5 5.1 28.2 26.5 25.0 23.5 22.1 20.8 19.6 17.6 15.9 14.4 13.1 12.0 10.9 10.0 9.2 8.5 7.8 7.2 6.7 6.1 5.7 5.2 4.8 4.5 24.7 23.3 21.9 20.7 19.5 18.4 17.3 15.8 14.3 13.0 11.8 10.8 9.9 9.1 8.3 7.7 7.1 6.5 6.0 5.5 5.1 4.7 4.3 4.0 3.6 21.4 20.3 19.2 18.1 17.2 16.2 15.4 14.5 13.8 12.7 11.6 10.5 9.6 8.8 8.1 7.4 6.8 6.2 5.7 5.3 4.8 4.4 4.0 3.7 3.4 3.1 19.7 18.7 17.7 16.8 16.0 15.2 14.4 13.6 12.9 12.3 11.4 10.4 9.5 8.7 7.9 7.2 6.6 6.1 5.6 5.1 4.7 4.3 3.9 3.5 3.2 2.9 2.6 18.0 17.1 16.2 15.4 14.6 13.8 13.1 12.4 11.7 11.0 10.3 9.7 9.1 8.4 7.7 7.0 6.4 5.8 5.3 4.8 4.4 4.0 3.6 3.3 2.9 2.6 2.3 2.1
150吨汽车吊
。
起重性能表六
-可编辑修改-
。
起重性能表七
-可编辑修改-
。
起重性能表八
-可编辑修改-
。
欢迎您的下载， 资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习课件等等 打造全网一站式需求
-可编辑修改-
。
-可编辑修改-
。
外观尺寸图
液压副臂伸展
。
技术数据二
-可编辑修改-
。
主臂工况工作范围
起重性能表一
-可编辑修改-
。
起重性能表二
-可编辑修改-
。
-可编辑修改-
。
起重性能表三
-可编辑修改-
。
-可编辑修改-
。
其中性能表四
-可编辑修改-
。
起重性能表五
150T汽车吊参数
150T汽车吊参数中联牌ZLJ5663JQZ150H汽车起重机产品介绍书QY150H633长沙中联重科工程起重机公司中联牌QY150H633汽车起重机1.产品特点中联牌ZLJ5663JQZ150H汽车起重机是我公司为适应市场需求，运用多年设计制造移动式起重机的技术结晶并结合国际先进技术设计开发的高性能、高可靠性起重机。
该产品是机电液系统高度集中的高科技产品，并融合了部分全地面起重机技术。
它将以其卓越的操纵性能、极佳的微动性能、巨大的起重能力和超常的起升高度而活跃于我国经济建设的各个领域。
该产品适用于化工、矿山、油田、港口码头、建筑工地等场所的起重作业和安装工程。
该产品不适合于电磁波较强的地区。
该产品是一种全回转、伸缩动臂式、电液比例控制的汽车起重机，采用本公司自制的全驾六桥专用底盘，视野宽广，装饰豪华舒适，12X6驱动，三桥驱动，三桥转向。
采用了最新的带负载反馈电液比例换向阀及多联柱塞变量泵, 开式、闭式结合的变量系统，使得各执行机构的工作能力充分发挥，双摇杆操纵，能实现主副起升、变幅、回转、伸缩诸机构之间的组合动作，极大地提高了起重机的工作效率。
具有操作轻便、灵活，工作平稳可靠，无级调速等特点。
在液压系统中，设有溢流阀、平衡阀、液压锁、制动阀等安全装置，以防油路过载及避免由于油管破裂而引起的意外事故发生。
配备了力矩限制器等多种安全装置和齐全的照明系统，可保证操作安全可靠，并便于夜间作业。
2.整机规格2.1产品型号汽车行业型号：ZLJ5663JQZ150H工程行业型号：QY150H633项目数值备注工作性能参数最大额定总起重量kg150000基本臂最大起重力矩kN.m51006m幅度最长主臂最大起重力矩kN.m231022m幅度基本臂最大起升高度m13.5主臂最大起升高度m60不考虑吊臂变形，括号内数值为加上加长臂的值副臂最大起升高度m78.4 / (86)工作速度单绳最大速度（主卷扬）m/min115卷筒第五层单绳最大速度（副卷扬）m/min76卷筒第三层起重臂起臂时间s68起重臂伸出时间s480最大回转速度r/min1.5行驶参数最高行驶速度km/h75最大爬坡度%40最小转弯直径m22最小离地间隙mm290排气污染物排放值及烟度限值符合标准规定GB3847-2005GB17691-2005(国Ⅲ)百公里油耗L80质量参数行驶状态自重（总质量）kg64500整车整备质量kg64370前轴轴荷kg19600后桥轴荷kg35400尺寸参数外形尺寸(长×宽×高) mm14990×3000×3950支腿纵向距离m7.04支腿横向距离m8.5（全伸）、6.5（半伸）主臂长m13~59主臂仰角°-1.5～80副臂长m11 、18.6副臂安装角°0 、30底盘型号ZLJ5663ZLJ5663H3（特征号）类别二类发动机型号OM502LA额定功率kW/r/min390/1800最大输出扭矩N.m/r/min2400/1080生产企业中联重科工程起重机公司部件名称生产厂家性能特点下车发动机德国奔驰OM502LA（390KW）动力强均，达到欧Ⅲ排放标准变速箱德国ZF公司电控自动换档，液力缓速制动分动箱德国Kessler散热器总成(江苏)爱克奇第一桥总成泸州开士乐工程技术有限责任公司转向从动桥第二桥总成第三桥总成第四桥总成德国Kessler贯通刚性驱动桥第五桥总成第六桥总成德国Kessler转向驱动桥传动轴许昌传动轴开式传动，可提高临界转速，改善共振性转向器德国ZF公司半整体式转向器，循环球式转向机构和高灵敏度的分配与阀，维修方便，安全可靠。
150、80、50吨吊车性能表

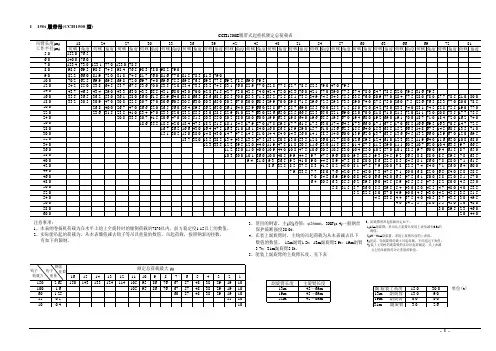

1 150t 履带吊(CCH1500型)
CCH1500E 履带式起重机额定总荷载表
3、使用的钢索，主(副)卷筒：φ26mm ，3XF(a-4)一般钢丝 保护破断强度58.0t 。
4、在装上副旋臂时，主钩的吊起荷载为从本表减去以下 数值的数值。
15m 副臂1.5t ；13m 副旋臂2.9t ；19m 副臂 3.7t ；31m 副旋臂5.8t 。
5、能装上副旋臂的主旋臂长度，见下表
注意事项：
1、本表的卷扬机荷载为在水平土地上全旋转时的倾倒荷载的78%以内，前方稳定度1.15以上的数值。
2、实际能吊起的荷载为，从本表㸅值减去钩子等吊具重量的数值。
吊起荷载，按照钢索的挂数， 有如下的限制。
6、副旋臂的吊起荷载决定如下。
1)15m 副旋臂，采用从主旋臂长度的上表值减去0.9t 的 数值。
2)13～31m 副旋臂，采用主旋臂长度的上表值。
3)但是，各副旋臂的最大吊起荷载，不应超过下表值。
4) 装上主钩时的副旋臂的实际吊起荷载是，从上表减 去主钩及副钩的合计重量的数值。
- 2 -
2 80t 履带吊
1、本表的起重机荷载为在水平土地上全旋转时的倾倒荷载的78%以内，前方稳定度1.15以上的数值。
强度56.8t 。
2、实际能吊起的荷载为，从本表值减去钩子等吊具重量的数值。
吊起荷载，按照钢索的挂数，
1m 副臂0.6t ；10m 副臂1.7t ；13m 副臂2.1t ；16m 副臂2.5t 。
54、在装上副旋臂时，主钩的吊起荷载为从本表减去以下数值的数值。
3 50t履带吊(CH500型)。
150T汽车吊参数
150T汽车吊参数中联牌ZLJ5663JQZ150H汽车起重机产品介绍书QY150H633长沙中联重科工程起重机公司中联牌QY150H633汽车起重机1.产品特点中联牌ZLJ5663JQZ150H汽车起重机是我公司为适应市场需求，运用多年设计制造移动式起重机的技术结晶并结合国际先进技术设计开发的高性能、高可靠性起重机。
该产品是机电液系统高度集中的高科技产品，并融合了部分全地面起重机技术。
它将以其卓越的操纵性能、极佳的微动性能、巨大的起重能力和超常的起升高度而活跃于我国经济建设的各个领域。
该产品适用于化工、矿山、油田、港口码头、建筑工地等场所的起重作业和安装工程。
该产品不适合于电磁波较强的地区。
该产品是一种全回转、伸缩动臂式、电液比例控制的汽车起重机，采用本公司自制的全驾六桥专用底盘，视野宽广，装饰豪华舒适，12X6驱动，三桥驱动，三桥转向。
采用了最新的带负载反馈电液比例换向阀及多联柱塞变量泵, 开式、闭式结合的变量系统，使得各执行机构的工作能力充分发挥，双摇杆操纵，能实现主副起升、变幅、回转、伸缩诸机构之间的组合动作，极大地提高了起重机的工作效率。
具有操作轻便、灵活，工作平稳可靠，无级调速等特点。
在液压系统中，设有溢流阀、平衡阀、液压锁、制动阀等安全装置，以防油路过载及避免由于油管破裂而引起的意外事故发生。
配备了力矩限制器等多种安全装置和齐全的照明系统，可保证操作安全可靠，并便于夜间作业。
2.整机规格2.1产品型号汽车行业型号：ZLJ5663JQZ150H工程行业型号：QY150H633项目数值备注工作性能参数最大额定总起重量kg150000基本臂最大起重力矩kN.m51006m幅度最长主臂最大起重力矩kN.m231022m幅度基本臂最大起升高度m13.5主臂最大起升高度m60不考虑吊臂变形，括号内数值为加上加长臂的值副臂最大起升高度m78.4 / (86)工作速度单绳最大速度（主卷扬）m/min115卷筒第五层单绳最大速度（副卷扬）m/min76卷筒第三层起重臂起臂时间s68起重臂伸出时间s480最大回转速度r/min1.5行驶参数最高行驶速度km/h75最大爬坡度%40最小转弯直径m22最小离地间隙mm290排气污染物排放值及烟度限值符合标准规定GB3847-2005GB17691-2005(国Ⅲ)百公里油耗L80质量参数行驶状态自重（总质量）kg64500整车整备质量kg64370前轴轴荷kg19600后桥轴荷kg35400尺寸参数外形尺寸(长×宽×高) mm14990×3000×3950支腿纵向距离m7.04支腿横向距离m8.5（全伸）、6.5（半伸）主臂长m13~59主臂仰角°-1.5～80副臂长m11 、18.6副臂安装角°0 、30底盘型号ZLJ5663ZLJ5663H3（特征号）类别二类发动机型号OM502LA额定功率kW/r/min390/1800最大输出扭矩N.m/r/min2400/1080生产企业中联重科工程起重机公司部件名称生产厂家性能特点下车发动机德国奔驰OM502LA（390KW）动力强均，达到欧Ⅲ排放标准变速箱德国ZF公司电控自动换档，液力缓速制动分动箱德国Kessler散热器总成(江苏)爱克奇第一桥总成泸州开士乐工程技术有限责任公司转向从动桥第二桥总成第三桥总成第四桥总成德国Kessler贯通刚性驱动桥第五桥总成第六桥总成德国Kessler转向驱动桥传动轴许昌传动轴开式传动，可提高临界转速，改善共振性转向器德国ZF公司半整体式转向器，循环球式转向机构和高灵敏度的分配与阀，维修方便，安全可靠。
8~150吨汽车吊性能表
8吨汽车起重机性能表
20吨汽车吊机额定性能表
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)
注：1、若副臂在工作位置，但仍用主臂吊装，主臂的起重性能应相应的减去1.4t
2、使用副臂吊装时，主臂的角度不得大于45，否则将倾翻
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)。
8-150吨吊车性能表
8吨汽车起重机性能表
以下工况仅供参考，实际请与本公司业务员联系！
20吨汽车吊机额定性能表
以下工况仅供参考，实际请与本公司业务员联系！
25吨汽车起重机起重性能表（主臂）
以下工况仅供参考，实际请与本公司业务员联系！
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)
25吨汽车起重机起重性能表（副臂）
30吨汽车起重机性能表（一）
以下工况仅供参考，实际请与本公司业务员联系！
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)
30吨汽车起重机性能表（二）
注：1、若副臂在工作位置，但仍用主臂吊装，主臂的起重性能应相应的减去1.4t
2、使用副臂吊装时，主臂的角度不得大于45，否则将倾翻
50吨汽车起重机性能表（主表）
以下工况仅供参考，实际请与本公司业务员联系！
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)
50吨汽车起重机性能表（副臂）
80吨汽车起重机起重性能表(一)
以下工况仅供参考，实际请与本公司业务员联系！
80吨汽车起重机起重性能表(二)
120吨汽车起重机起重性能表
以下工况仅供参考，实际请与本公司业务员联系！
150吨汽车起重机性能表(一)
以下工况仅供参考，实际请与本公司业务员联系！
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)
150吨汽车起重机性能表(二)
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)。
150T汽车吊参数
中联牌ZLJ5663JQZ150H汽车起重机产品介绍书QY150H633长沙中联重科工程起重机公司中联牌QY150H633汽车起重机1.产品特点中联牌ZLJ5663JQZ150H汽车起重机是我公司为适应市场需求，运用多年设计制造移动式起重机的技术结晶并结合国际先进技术设计开发的高性能、高可靠性起重机。
该产品是机电液系统高度集中的高科技产品，并融合了部分全地面起重机技术。
它将以其卓越的操纵性能、极佳的微动性能、巨大的起重能力和超常的起升高度而活跃于我国经济建设的各个领域。
该产品适用于化工、矿山、油田、港口码头、建筑工地等场所的起重作业和安装工程。
该产品不适合于电磁波较强的地区。
该产品是一种全回转、伸缩动臂式、电液比例控制的汽车起重机，采用本公司自制的全驾六桥专用底盘，视野宽广，装饰豪华舒适，12X6驱动，三桥驱动，三桥转向。
采用了最新的带负载反馈电液比例换向阀及多联柱塞变量泵, 开式、闭式结合的变量系统，使得各执行机构的工作能力充分发挥，双摇杆操纵，能实现主副起升、变幅、回转、伸缩诸机构之间的组合动作，极大地提高了起重机的工作效率。
具有操作轻便、灵活，工作平稳可靠，无级调速等特点。
在液压系统中，设有溢流阀、平衡阀、液压锁、制动阀等安全装置，以防油路过载及避免由于油管破裂而引起的意外事故发生。
配备了力矩限制器等多种安全装置和齐全的照明系统，可保证操作安全可靠，并便于夜间作业。
2.整机规格2.1产品型号汽车行业型号：ZLJ5663JQZ150H工程行业型号：QY150H633注：产品配置可能因设计或其它原因发生变更，以上配置仅供参考2.3额定起重量表18倍率。
表二：（支腿全伸、32吨配重）单位：kg倍率。
表三：（支腿全伸、24吨配重）单位：kg表四：（支腿全伸、10吨配重）单位：kg表五：（支腿全伸、0吨配重）单位：kg2.4 行驶状态外形尺寸图（尺寸单位：mm)图片太大，另发文件3.上车部分规格3.1主臂及伸缩机构六节椭圆形箱形截面主臂，由进口WELDOX 960E的高强度结构钢焊接而成。
