住宅楼地暖盘管技术交底一、工程概述本次施工的对象为住宅楼的地暖盘管工程，旨在为居民提供舒适、高效的室内采暖系统。

施工范围涵盖了各个住宅单元的室内地面，包括客厅、卧室、厨房、卫生间等区域。

二、施工准备1、技术准备施工前，施工人员应熟悉施工图纸和相关技术规范，了解地暖系统的设计要求和施工要点。

同时，应制定详细的施工方案，并向施工班组进行技术交底。

2、材料准备（1）地暖盘管：选用符合国家标准的耐热聚乙烯（PERT）管材，管径和壁厚应符合设计要求。

（2）保温材料：采用挤塑聚苯乙烯泡沫板（XPS）作为保温层，其密度、导热系数等性能指标应符合规范要求。

（3）分集水器：选用铜质或不锈钢材质的分集水器，其规格、型号应与地暖系统匹配。

（4）其他辅助材料：如卡钉、边界保温条、反射膜等，应保证质量合格。

3、工具准备施工所需的工具包括：专用管剪、热熔机、水平仪、卷尺、铅笔等。

4、作业条件准备（1）室内地面应平整、干燥，无杂物和凸起物。

（2）卫生间等有防水要求的区域，防水层应施工完毕并验收合格。

（3）施工前应将室内门窗关闭，以保证施工环境的温度不低于 5℃。

三、施工工艺流程1、基层处理清理地面基层上的杂物、灰尘，确保基层平整、干净。

对于不平整的地面，应采用水泥砂浆进行找平处理。

2、铺设保温层在基层上铺设挤塑聚苯乙烯泡沫板，板与板之间应拼接紧密，并用胶带粘贴牢固。

保温层的铺设应平整，不得有翘起、空鼓等现象。

3、铺设反射膜在保温层上铺设反射膜，反射膜应平整、无褶皱，搭接宽度不应小于 50mm，并用胶带粘贴固定。

4、安装分集水器根据设计要求，将分集水器安装在指定位置，并与供回水管道连接牢固。

分集水器的安装应垂直、水平，其间距应符合规范要求。

5、铺设地暖盘管（1）按照设计图纸的要求，确定地暖盘管的铺设间距和走向。

盘管应从分集水器开始，逐渐向房间的远端铺设。

（2）盘管铺设时，应保持弯曲半径不小于管材外径的 8 倍，不得出现死折、扭曲等现象。

地暖盘管安装安全技术交底模板

一、交底目的为确保地暖盘管安装工程的安全进行，预防事故发生，提高施工人员的安全意识和操作技能，特进行安全技术交底。

二、工程概况1. 工程名称：______地暖盘管安装工程2. 施工地点：______3. 施工单位：______4. 施工日期：______至______三、安全注意事项1. 施工人员要求- 所有参与地暖盘管安装的施工人员必须经过专业培训，取得相应操作资格。

- 严格按施工图纸和规范要求操作，不得擅自更改设计。

2. 施工前准备- 仔细核对施工图纸，了解地暖盘管的设计要求、材料规格及安装流程。

- 检查工具设备是否齐全、完好，如有损坏或缺失，及时报修或更换。

3. 施工过程中的安全操作- 佩戴好安全帽、安全带等个人防护用品。

- 高空作业时，必须系好安全带，并设置安全防护网。

- 防止尖锐物品割伤，操作时注意保持手部清洁。

- 遵循“三不伤害”原则，即不伤害自己、不伤害他人、不被他人伤害。

4. 材料运输与存放- 材料运输过程中，注意平稳放置，防止坠落或碰撞。

- 材料存放应分类、整齐，避免占用通道，确保通行安全。

5. 现场用电安全- 施工现场用电必须符合国家相关标准，不得私拉乱接电源。

- 使用电器设备时，注意检查线路是否完好，防止触电事故发生。

6. 施工环境安全- 保持施工现场通风良好，防止有毒有害气体积聚。

- 防止施工过程中产生火花，引起火灾。

四、应急预案1. 事故发生后，立即组织人员进行救援，并拨打急救电话。

2. 保护事故现场，不得随意移动或破坏事故现场。

3. 按照相关规定，及时上报事故情况。

五、总结地暖盘管安装工程是一项重要的建筑工程，安全施工至关重要。

施工人员必须严格遵守安全技术交底内容，确保工程顺利进行，保障自身和他人的生命财产安全。

六、附件1. 施工图纸2. 安全操作规程3. 个人防护用品清单七、签字确认施工负责人：________施工员：________安全员：________日期：____年____月____日。

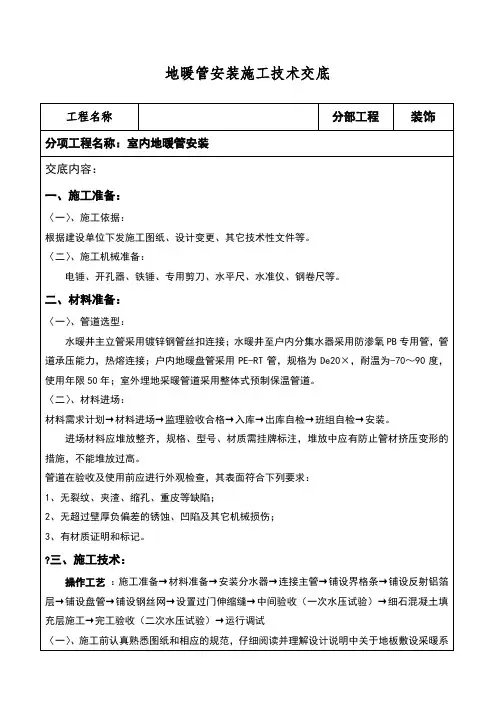

地暖管安装施工技术交底

〈五〉、加热盘管的敷设：
1、按施工图的要求，将管的轴线位置用墨线弹在绝热层上；
2、按管的弯曲半径≥10D（D指管外径）计算管的下料长度，其尺寸偏差控制在±5%以内，埋设在填充层内加热管不得有接头。
3、加热管切割应采用专用剪刀切断，切口面应平整，断口面垂直于管轴线；
4、加热管安装时应防止管道扭曲，弯曲管道时圆弧的顶部应加以控制，并用管卡固定；
2、防腐：保温管道刷防锈底漆两遍，非保温管道刷防锈底漆两遍，面漆采用耐热色漆或银粉漆两遍染色，色漆染色一般与室内墙壁一致。
〈八〉、管道压力试验：
供暖系统安装完毕后整个系统应进行压力试验，试验压力低区、高区。室内地暖盘管安装完成后隐蔽前应进行压力试验，试验压力为工作压力的倍，且不应小于，细石混凝土填充期间地暖盘管全过程保压。
6、工作完毕应保持工完场清，必须将施工机具、剩余材料、下脚料按指定地点存放。
施工现场做到安全文明施工，加强个人卫生管理，保持施工现场文明良好的环境，自觉遵守安全文明施工制度。
项目部技术负责人：
项目部交底人;
施工班组长：
施工工人签字：
2019年7月10日
〈二〉、材料进场：
材料需求计划→材料进场→监理验收合格→入库→出库自检→班组自检→安装。
进场材料应堆放整齐，规格、型号、材质需挂牌标注，堆放中应有防止管材挤压变形的措施，不能堆放过高。
管道在验收及使用前应进行外观检查，其表面符合下列要求：
1、无裂纹、夹渣、缩孔、重皮等缺陷；
2、无超过壁厚负偏差的锈蚀、凹陷及其它机械损伤；
5、加热管按图纸标定的管间距和走向敷设，加热管应保持平直，管间距偏差应控制在10mm内；
6、按标高将加热管固定在绝热层上，同一通路的加热管应保持水平，确保管顶平整度在5mm内；

地暖管道工程施工技术交底

地暖管道工程施工技术交底一、工程概述本项目为地暖管道工程，主要包括地暖管道的铺设、连接、固定及保温层施工等。

地暖管道工程是建筑供暖系统的重要组成部分，其施工质量直接影响到供暖效果和能源消耗。

为确保施工质量，提高供暖效果，降低能源消耗，特制定本技术交底。

二、施工准备1. 材料准备：根据设计要求，提前准备好地暖管道、管件、保温材料、粘接剂、打压设备等。

2. 机具准备：准备挖掘机、推土机、混凝土泵、电钻、扳手、剪刀、钢尺等施工机具。

3. 技术准备：熟悉施工图纸，了解设计要求和施工标准，参加施工前技术培训。

4. 现场准备：确保施工场地平整，无障碍物，具备施工条件。

三、施工流程1. 铺设管道：按照设计图纸，先进行管道走向的规划，然后进行管道铺设。

铺设过程中要注意管道的平直度和管件的牢固性。

2. 连接管道：采用热熔连接方式，确保连接部位牢固、密封。

连接过程中要注意控制好连接温度，避免烫伤。

3. 固定管道：用地暖卡子将管道固定在地面上，固定点间距应符合设计要求。

固定过程中要注意管道的弯曲半径，避免过度弯曲。

4. 施工保温层：在管道外侧铺设保温材料，保温层厚度应符合设计要求。

铺设过程中要注意保温层的平整度和严密性。

5. 检查验收：施工完成后，进行验收，确保施工质量符合设计要求和施工标准。

四、施工要点1. 管道铺设：管道铺设应遵循设计图纸，确保管道走向正确。

铺设过程中要注意管道的平直度和管件的牢固性。

2. 连接管道：连接前应清洁连接部位，控制好连接温度，确保连接牢固、密封。

3. 固定管道：固定点间距应符合设计要求，固定过程中要注意管道的弯曲半径，避免过度弯曲。

4. 施工保温层：保温材料应铺设平整、严密，确保保温效果。

5. 检查验收：验收过程中要注意检查施工质量，发现问题及时整改。

五、安全文明施工1. 施工人员应遵守施工现场的各项规章制度，做到文明施工。

2. 施工过程中应做好个人防护，避免烫伤、触电等事故的发生。

3. 施工设备应定期进行检查、维护，确保设备正常运行。

地暖盘管安全技术交底模板

一、交底目的为确保地暖盘管施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识和操作技能，特进行安全技术交底。

二、施工人员所有参与地暖盘管施工的工人及管理人员。

三、施工内容1. 地暖盘管材料准备及验收；2. 地暖盘管铺设；3. 地暖盘管固定；4. 地暖盘管打压测试；5. 地暖盘管系统调试。

四、安全注意事项1. 材料验收：- 确保地暖盘管材料符合国家相关标准和设计要求；- 检查地暖盘管是否有破损、裂纹等现象，不合格材料不得使用。

2. 铺设施工：- 施工前需对施工现场进行安全检查，确保无安全隐患；- 铺设过程中，注意地面平整，防止地暖盘管扭曲；- 遇到管道交叉时，应提前做好标记，确保交叉处无损伤；- 严禁在地暖盘管附近进行焊接等高温作业。

3. 固定施工：- 使用专用卡具固定地暖盘管，确保固定牢固；- 避免使用尖锐物品对地暖盘管造成损伤；- 固定间距根据设计要求进行，防止地暖盘管变形。

4. 打压测试：- 水压试验前，确保所有管道连接紧密，无泄漏；- 打压测试时，测试压力不得超过设计要求；- 发现泄漏现象，立即关闭阀门，查找原因并进行修复。

5. 系统调试：- 调试过程中，注意观察系统运行情况，确保无异常；- 发现问题，立即停机检查，排除故障后再继续运行。

五、应急措施1. 如发生火灾，立即切断电源，使用灭火器进行灭火；2. 如发生触电，立即切断电源，使用绝缘工具进行救援；3. 如发生人员受伤，立即进行现场急救，并及时拨打急救电话。

六、总结地暖盘管施工是一项重要的工程，施工过程中必须严格遵守安全操作规程，确保施工安全和工程质量。

施工人员要充分认识到安全生产的重要性，提高安全意识，确保顺利完成施工任务。

七、附件1. 地暖盘管材料清单；2. 地暖盘管铺设图；3. 地暖盘管打压测试记录表。

八、交底人（填写交底人姓名及职务）九、验收人（填写验收人姓名及职务）十、交底时间（填写交底时间）十一、备注本安全技术交底内容仅供参考，具体施工过程中应根据实际情况进行调整。

地热盘管安装技术交底

第１页共 9 页
技术、质量、安全交底记录
表 C2-1 工程名称施工单位交底提要
编号交底日期分项工程名称 2016 年 9 月 10 日采暖管道安装分项工程
地热盘管施工工艺
交底内容：一、施工准备本工程的地上办公用房部分采用低温热水地板辐射采暖系统，采暖干管的敷设方式为双管异程式，地板辐射采暖系统分、集水器均暗装于隔墙内。室内埋地加热管材采用耐热聚乙烯 S4 系列 PE-RT 管，热熔连接，一个环路一根管，埋地部分无接头。一、作业条件 1.设计图纸及其他技术文件齐全。 2.有经批准的施工组织设计或施工方案，并已进行技术交底。 3.安装各专业人员认真熟悉图纸及相关标准图集并详细绘制出各类管线位置、标高的交叉草图，在与业主、设计院和土建、装饰及其他专业图纸会审时着重对以下几点进行确定、落实以下内容。 (1)各种管道穿内墙、外墙及楼板孔洞的标高、几何尺寸。 (2)主要材料的选型、新型材料的施工工艺。 (3)地板辐射采暖系统施工前，应了解建筑物的结构，着重熟悉设计图纸、施工方案及其与土建工种间的配合要求。二、质量要求 1、材料质量的要求 (1)管材与其他供暖系统共用同一集中热源水系统，且其他供暖系统采用钢制散热器等易腐蚀构件时，管材宜有阻氧层，以有效防止渗入氧而加速对系统的氧化腐蚀。 1)在国家标准未制定前，各厂家企业标准应等同采用国际标准或国外先进标准。耐高温聚乙烯管(PE—RT)，等同采用德国标准DIN4721。具体规格、理化性能参数见附录。 2)管材的外径、最小壁厚及允许偏差，应符合规范规定的相关要求。 3)管材以盘管方式供货，长度不得小于100m／盘。 (2)管件的质量要求。
交底人接受交底人
本表由施工单位填写，交底部门与接受交底部门各存一份。

PPR管道安装技术安全交底

试压合格。
验收规范
试压合格后，对管道系统进行全面检查，包括支吊架安装、管道走向、接口质量等方面。确保各项指标均符合设计要求和相关规
范后方可进行验收。
03
施工现场安全注意事项
临时用电安全规定
用电设备安全
施工现场所有用电设备必须符合国家安全标准，接线必须规范，严禁私拉乱接。
配电箱管理
配电箱应设在干燥、通风及常温场所，并设专人负责管理，每天做好巡检记录。
用时需有人扶持。
机械设备操作规范
设备检查与维护
机械设备使用前需进行检查，确保设备完好，运行中需定期维护，保持设备良好状态。
操作规程
机械设备操作人员必须熟悉设备操作规程，严格按照规程进行操作，严禁违章操作。
安全防护装置
机械设备的危险部位必须设有安全防护装置，确保操作人员的人身安全。
危险源辨识与应急预案
核对施工设备
对施工所需的设备如切割机、热熔机等进行检查，确保其性能良好且满足施工要求。
施工队伍组织
01
02
03
确认施工人员资质
确保施工人员具备相应的专业技能和资质证书，如焊工证等。
安排施工计划
根据工程量和工期要求，合理安排施工计划，明确各阶段的施工任务和时间节点。
进行技术交底
对施工人员进行技术交底，明确施工工艺、质量标准和安全注意事项。
1 2
危险源辨识
施工前需对施工现场进行全面危险源辨识，明确危险源的位置、性质及可能造成的危害。
应急预案制定
针对辨识出的危险源，制定相应的应急预案，明确应急组织、通讯联络、现场处置等方面内容。
3
应急演练
定期组织应急演练，提高现场人员的应急处置能力，确保在紧急情况下能够迅速、有效地进行处置。

地暖安装人员技术安全交底模板

一、交底目的为确保地暖安装工程顺利进行，保障施工人员生命财产安全，提高施工质量，特制定本技术安全交底。

二、工程概况1. 工程名称：XXX地暖安装工程2. 施工单位：XXX3. 施工部位：XXX4. 施工时间：XXX三、安全技术交底内容1. 人员要求（1）进入施工现场人员必须佩戴安全帽，高空作业人员必须佩戴安全带。

（2）操作人员应熟悉地暖安装工艺、流程及安全操作规程。

（3）施工人员应经过专业培训，具备相应的技能和素质。

2. 施工现场环境（1）现场应设置明显的警示标志，如“小心滑倒”、“禁止通行”等。

（2）施工场地应平整、坚实，避免积水、积土。

（3）施工区域应设置隔离带，防止非施工人员进入。

3. 施工材料与工具（1）地暖管材、保温材料、水泥、沙子等材料应按照设计要求选用，并符合国家相关标准。

（2）工具应定期检查、维护，确保其性能良好。

4. 施工工艺与流程（1）地暖安装前，应先进行基层处理，确保基层平整、坚实。

（2）按照设计要求，进行地暖管材的铺设，确保管材间距、走向符合要求。

（3）保温材料铺设应严密、平整，避免空鼓、翘曲。

（4）水泥、沙子等材料应按比例混合，搅拌均匀。

5. 安全操作规程（1）施工人员应严格遵守操作规程，不得违规操作。

（2）高空作业时，应系好安全带，并确保安全带连接牢固。

（3）施工过程中，应保持施工现场整洁，不得乱扔垃圾。

（4）施工人员应遵守施工现场纪律，不得酒后作业。

（5）施工过程中，应密切注意周围环境，发现安全隐患及时报告。

四、应急措施1. 发生火灾时，立即切断电源，使用灭火器灭火，并迅速撤离现场。

2. 发生触电事故时，立即切断电源，对触电人员进行心肺复苏，并迅速拨打急救电话。

3. 发生高空坠落事故时，立即对伤员进行救治，并报告相关部门。

五、总结地暖安装工程是一项技术性、安全性要求较高的工作，施工人员应充分认识到安全的重要性，严格遵守各项操作规程，确保工程顺利进行。

施工过程中，如遇到任何问题，应及时与项目负责人沟通，确保工程质量和施工安全。

地暖管安装安全技术交底模板

一、工程名称：[填写工程名称]二、施工单位：[填写施工单位名称]三、建设单位：[填写建设单位名称]四、分项工程名称：地暖管安装五、交底部门：[填写交底部门名称]六、交底人：[填写交底人姓名及职务]七、施工期限：[填写施工期限，例如：2023年3月1日至2023年4月30日]八、接受交底班组或员工签名：[填写接受交底班组或员工签名]九、交底内容：1. 安全意识教育：- 所有参与地暖管安装的施工人员必须接受安全教育培训，了解地暖安装过程中的安全风险和防范措施。

- 施工人员应熟悉并严格遵守国家及地方有关安全生产的法律法规和操作规程。

2. 个人防护用品：- 施工人员必须佩戴安全帽、防滑鞋、手套等个人防护用品。

- 高处作业时，必须佩戴安全带，并系好安全绳。

3. 现场安全措施：- 施工现场应设置明显的安全警示标志，包括施工区域、危险区域等。

- 确保施工现场排水畅通，防止积水造成滑倒事故。

4. 施工准备：- 施工前应检查所有工具和设备是否完好，并确保符合安全要求。

- 确保所有施工材料符合设计要求和产品质量标准。

5. 施工过程安全：- 施工人员应按照施工图纸和操作规程进行作业，不得擅自改变施工方案。

- 地暖管铺设过程中，应注意避免损坏地下管线和设施。

- 铺设地暖管时，应保持地面平整，避免出现高低不平的情况。

6. 焊接作业安全：- 焊接作业应选择在通风良好的地方进行，并采取必要的防尘、防毒措施。

- 焊工必须持有相应的操作资格证书，并严格遵守焊接操作规程。

7. 管道打压测试：- 管道打压测试前，应对管道进行全面检查，确保管道及附件无损坏。

- 压力测试时，应确保测试设备完好，并严格按照测试规程进行。

- 压力测试过程中，应有人监护，发现异常情况立即停止测试。

8. 施工结束后的安全工作：- 施工结束后，应对施工现场进行全面清理，确保无安全隐患。

- 对施工过程中产生的废弃物进行分类处理，不得随意丢弃。

十、注意事项：- 施工过程中，如遇突发情况，应立即停止作业，采取必要的应急措施，并报告相关部门。

地暖管道安装安全技术交底模板

一、交底目的为确保地暖管道安装工程的安全、顺利进行，提高施工人员的安全意识和操作技能，特制定本安全技术交底。

二、交底对象本交底适用于所有参与地暖管道安装工程的施工人员、管理人员及监理人员。

三、交底内容1. 施工现场安全注意事项（1）进入施工现场必须遵守国家及地方有关安全生产的法律法规，执行安全生产操作规程。

（2）施工人员必须佩戴安全帽、安全带等个人防护用品，严禁穿硬底鞋、高跟鞋等不安全鞋具。

（3）施工现场必须设置安全警示标志，确保施工区域安全。

2. 施工人员安全培训（1）新工人必须接受安全技术培训，经考核合格后方可上岗施工。

（2）施工人员应熟悉地暖管道安装工艺流程、操作规程及安全注意事项。

3. 施工现场安全操作规程（1）地暖管道安装前，应进行现场勘察，了解施工区域环境，排除安全隐患。

（2）施工人员应严格按照施工图纸和施工方案进行施工，确保工程质量。

（3）施工过程中，应保持施工现场整洁，严禁乱堆乱放材料、工具等。

（4）施工人员应保持操作规程，严禁违规操作。

4. 地暖管道安装安全技术要求（1）地暖管道安装前，应检查管道材料、设备的质量，确保符合国家相关标准。

（2）管道焊接、连接等操作应严格按照规范进行，确保管道连接牢固。

（3）地暖管道安装过程中，应避免管道受损、变形，影响地暖系统正常运行。

（4）地暖管道安装完成后，应进行打压测试，确保管道无泄漏。

5. 现场急救措施（1）施工现场应配备急救箱，并确保急救药品、器材齐全。

（2）施工人员应掌握基本急救知识，如心脏复苏、止血等。

（3）遇有人员受伤，应立即采取急救措施，并迅速拨打急救电话。

四、交底要求1. 施工单位应将本安全技术交底内容向施工人员进行详细讲解，确保施工人员充分了解并掌握。

2. 施工人员应认真学习安全技术交底内容，提高安全意识，遵守安全操作规程。

3. 施工现场管理人员应加强对施工人员的安全管理，确保施工安全。

4. 监理单位应监督施工单位执行安全技术交底内容，确保施工安全。

(完整word版)PE-RT地暖盘管安装

四、安全生产和成品保护措施
1、对耐高温聚乙烯管(PE—RT)、管件、分(集)水器、水表等半成品进行严格的进货检验，不合格品禁止流人施工现场，以免误用。
2、耐高温聚乙烯管(PE—RT)在运输、搬动过程中，不能有划伤、压伤、折断等损伤，轻装、轻卸，不能拖拉运送，在敷设前应认真检查，发现不合格者绝对不能使用，并对不合格产品作标记.另行堆放。
2)管材的外径、最小壁厚及允许偏差，应符合规范规定的相关要求。
3)管材以盘管方式供货，长度不得小于100m／盘。
(2)管件的质量要求。
1)管件与螺纹连接部分配件的本体材料，应为锻造黄铜。使用PP-R管作为加热管时，与PP—R管直接接触的连接件表面应镀镍。
2)管件的外观应完整、无缺损、无变形、无开裂。
③铺设低碳钢丝网。
三、操作工艺
1、楼地面基层清理
凡采用地辐射采暖的工程在楼地面施工时，必须严格控制表面的平整度，仔细压抹，其平整度允许误差应符合混凝土或砂浆地面要求。在保温板铺设前应清除楼地面上的垃圾、浮灰、附着物，特别是油漆、涂料、油污等有机物必须清除干净。
2、聚苯板保温层施工。
1）、房间周围边墙、柱的交接处应设绝热板保温带，其高度要高于细石混凝土回填层。
(4)加热管始末端出地面至连接配件的管段，应设置在硬质套管内。加热管与分、集水器分路阀门的连接，应采用专用卡套式连接件或插接式连接件。
6、细石混凝土敷设层施工
(1)在加热管系统试压合格后方能进行细石混凝土层回填施丁。细石混凝土层施工应遵循土建工程施工规定，优化配合比设计、选出强度符合要求、施丁性能良好、体积收缩稳定性好的配
(3)按测出的轴线及标高垫好管卡，用尼龙扎带将加热管绑扎在绝热板加强层钢丝网上，或者用固定管卡将加热管直接固定在敷有复合面层的绝热板上。同一通路的加热管应保持水平，确保管顶平整度为：±5mm。

室内地热盘管安全技术交底模板

#### 一、工程名称[请填写工程名称]#### 二、施工单位[请填写施工单位名称]#### 三、施工部位[请填写具体施工部位]#### 四、施工时间[请填写施工开始及结束时间]#### 五、交底内容一、作业条件1. 现场准备：根据施工方案，合理布置现场工作场地、工作棚、材料库。

在地沟或管井施工时，确保接通低压照明并采取良好的通风措施。

2. 预留孔洞、管槽、预埋件：按照设计和规范要求，所有预留孔洞、管槽、预埋件已完成。

3. 土建地面：土建地面施工完毕，基准线测放完毕。

4. 材料验收：所有材料均需合格，并经监理确认批准进场。

5. 临时设施：现场临时用电、用水设施齐全，能保证连续施工，并设有排放试压用水的地点。

6. 土建专业配合：土建专业已完成墙面粉刷（不含面层），外窗、外门已安装完毕，地面清理干净，厨房、卫生间已做完闭水试验并验收合格。

7. 电气预埋：相关电气预埋工程已完成。

8. 施工环境：施工环境温度不低于5℃，如需冬季施工，必须采取相应保温措施。

二、施工总程序1. 楼层基面清理2. 水泥发泡绝热层施工3. 弹线、抄平4. 安装管卡5. 加热盘管安装6. 初次打压7. 细石混凝土回填养护8. 集分水器安装9. 封闭现场进行成品保护三、材料要求1. 绝热材料：发泡水泥，导热系数0.087W/MK，承载强度12MPa。

2. 地辐射盘管：PE—Xa交联聚乙烯管（交联度：过氧化物92%，硅烷65%），管径20 mm，壁厚2.0 mm。

管材、管件颜色一致，表面光滑、清洁，无分层、针孔、裂纹、气泡、划伤等缺陷。

四、安全技术措施1. 人员培训：所有参与施工人员必须接受专业培训，了解地热盘管施工的安全操作规程和注意事项。

2. 个人防护：施工人员必须佩戴安全帽、防护眼镜、手套等个人防护用品。

3. 施工工具：使用专用工具进行施工，确保工具安全可靠。

4. 高处作业：高处作业时，必须系好安全带，佩戴安全帽，并设置安全防护网。

地暖系统管道施工技术交底

地暖系统管道施工技术交底本文档旨在对地暖系统管道施工技术进行交底，确保施工人员具备必要的知识和技能，保证施工质量和安全。

1. 施工前准备在进行地暖系统管道施工之前，需要进行以下准备工作：- 确定施工图纸和方案，明确管道布局和尺寸；- 准备好所需的材料和工具；- 对施工区域进行清洁和准备，确保无障碍。

2. 材料和工具地暖系统管道施工所需的材料和工具包括：- 地暖管道：选用符合国家标准的高质量PEX或PE-RT地暖管；- 手工具：包括剪刀、弯管器、扳手等；- 电动工具：如电动剪刀、电动弯管器等；- 液压工具：如液压扩管器、液压弯管器等；- 管道连接件：包括弯头、直通、三通、四通等。

3. 施工步骤根据施工图纸和方案，按照以下步骤进行地暖系统管道施工：1. 根据地暖区域的大小和形状，确定管道的布局和走向；2. 使用合适的工具对地暖管进行切割和连接，确保连接牢固；3. 根据需要进行管道的弯曲处理，使用弯管器或液压工具保持管道的平滑；4. 安装管道连接件，确保连接牢固密封；5. 完成管道的布置后，进行系统的压力测试，确保系统无渗漏；6. 在最后进行清理和整理，确保施工区域的干净和安全。

4. 安全注意事项在进行地暖系统管道施工过程中，需要注意以下安全事项：- 确保施工人员具备必要的安全防护知识和技能；- 使用合适的工具和设备，并正确使用；- 暖通公司配备专业施工人员，绝不使用非专业人员；- 定期检查施工设备和工具的安全性能；- 注意管道接头的密封性，防止漏水和渗漏；- 严禁在施工区域吸烟或使用明火。

以上是地暖系统管道施工技术的交底内容，希望能够正确理解并按要求施工，确保施工质量和安全。

(完整word版)PE-RT地暖盘管安装.doc

工程名称施工单位交底部位室内 PE-RT 地暖盘管安装工序名称地暖盘管安装交底提要： PE-RT 地暖盘管安装的相关材料、机具准备、质量要求及施工工艺。

交底内容：一、施工准备( 一 ) 、作业条件1.设计图纸及其他技术文件齐全。

2.有经批准的施工组织设计或施工方案，并已进行技术交底。

3.安装各专业人员认真熟悉图纸及相关标准图集并详细绘制出各类管线位置、标高的交叉草图，在与业主、设计院和土建、装饰及其他专业图纸会审时着重对以下几点进行确定、落实以下内容。

(1)各种管道穿内墙、外墙及楼板孔洞的标高、几何尺寸。

(2)主要材料的选型、新型材料的施工工艺。

(3)精装修工程的吊顶标高、楼地面、墙面做法及其厚度是否与本系统安装设计有冲突。

(4) 地板辐射采暖系统施工前，应了解建筑物的结构，着重熟悉设计图纸、施工方案及其与土建工种间的配合要求。

二、质量要求1、材料质量的要求(1)管材与其他供暖系统共用同一集中热源水系统，且其他供暖系统采用钢制散热器等易腐蚀构件时，管材宜有阻氧层，以有效防止渗入氧而加速对系统的氧化腐蚀。

1)在国家标准未制定前，各厂家企业标准应等同采用国际标准或国外先进标准。

耐高温聚乙烯管 (PE— RT)，等同采用德国标准 DIN4721。

具体规格、理化性能参数见附录。

2)管材的外径、最小壁厚及允许偏差，应符合规范规定的相关要求。

3)管材以盘管方式供货，长度不得小于100m／盘。

(2)管件的质量要求。

1) 管件与螺纹连接部分配件的本体材料，应为锻造黄铜。

使用PP-R管作为加热管时，与PP— R 管直接接触的连接件表面应镀镍。

2)管件的外观应完整、无缺损、无变形、无开裂。

3)管件的物理力学性能，应符合规范规定的要求。

4) 管件的螺纹应符合国家标准《非螺纹密封的管螺纹》(GB／ T 7307 — 1987) 的规定。

螺纹应完整，如有断丝和缺丝，不得大于螺纹全丝扣数的10％。

(3)绝热板材的质量要求1)绝热板材宜采用聚苯乙烯泡沫塑料，其物理性能应符合下列要求：①密度不应小于 20kg／ m。

PE-RT地热管施工技术交底

PE-RT地热管施工技术交底一、一般规定：1. 低温热水地面辐射供暖工程施工安装前应具备下列条件：（1）设计施工图纸和技术文件齐全。

（2）有完善的施工方案、施工组织设计，并完成技术交底。

（3）施工现场有供水和供电条件，有储放材料的临时设施(4)土建专业已完成墙面内粉刷（不含面层）,外门外窗已安装完毕并以将地面清理干净，厨房卫生间已做完闭水试验并经过验收。

（5）各种安装材料已经检验合格，所带说明书合格证齐全。

2. 管材在运输安装中，应小心轻放不得抛、摔、拖、滚、避免暴晒雨淋，宜储存在温度不超过40度，通风良好干净的库房；距热源至少1m以上。

(1)施工过程中应防止油漆、沥、其他化学溶剂接触管材表面。

（2）施工环境温度不低于5度。

（3）不宜与其他工种交叉作业，施工过程中严禁踩踏管材，所有地面空洞应在填充层施工前完成。

3．绝热层的铺设（1）地面应平整、干燥，无杂物，墙面根部平直无积灰。

（2）绝热层的铺设应平整，接缝应严密。

直接与土壤或又潮气侵入地面在铺绝热层前先铺一层防潮层。

4. PE-RT加热管的安装（1）加热管的铺设应严格按照设计图纸标定的关间距、走向敷设，加热管应保持平直、管间距误差不大于10mm,铺设前应对照图纸核定加热管的选型、壁厚是否满足设计要求，并认真检查管材不存在任何质量问题后再开始安装，安装间断或者完毕的敞口处应及时封堵。

（2）应用专用工具切割管材，切口应平整、垂直轴线。

（3）安装时禁止管材拧劲，弯曲时圆弧的顶部应加以控制并用管卡进行固定，防止出现死折。

弯曲半径不小于5倍的管外径。

（4）埋于填充层内的加热管不应有接头。

（5）验收后发现管材损坏，必须采用PE-RT专用接头热熔连接。

5．加热管的固定：（1）用固定卡子将加热管直接固定在绝热板或设有复合面层的绝热板上；（2）用扎带将加热管固定在铺设于绝热层的网栅上；（3）直接卡在铺设于绝热层表面的专用管架或管卡上；（4）直接固定于绝热层表面凸起间形成的凹槽内。

地暖盘管施工技术交底

78+59+43+45+30+45=300m。
2.一层和十五层一共用地暖管2679m，合计用9盘。
项目（专业）
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交底单位存，一份接受单位存。山东省建设工程质量监督站监制
六、安全环保措施
1、管材对接环境应干净卫生，无杂物，特别是应无易燃易爆物品，应认真、小心使用热熔焊机确保安全施工。
2、管材对接安装完成后，应工完场清。不要将剩余材料随意丢弃。
七、根据图纸设计，标准层每层用管1200m，结合地暖管每盘长度为300m，
1.标准层盘管按照以下要求截取地暖管：
67+68+78+50+37=300m；
技术交底记录
鲁SN—004
工程名称
山景舜园1#楼
施工ቤተ መጻሕፍቲ ባይዱ位
山东舜玉建设工程有限公司
工序名称
采暖系统安装
交底时间
2018.04.26
交底依据：《建筑给水排水与采暖工程施工质量验收规范》（GB50242-2002）《地面辐射供暖技术规程》（JGJ142-2004）《低温热水地板辐射采暖技术规程》（DB29-55-2003）
（5）在过门、过伸缩缝时，应加装套管，套管长度≥150mm。套管比盘管大两号，内填保温边角余料。
（6）加热管始末端的适当距离内或其他管道密度较大处，当管间距≤l00mm时，应采取保温措施。分水器出口1米处地热管均加设波纹套管。
4、钢丝网加固层的施工
(1)地暖管铺设完，在采暖房间满布铺设第二层钢丝网，拼接处应绑扎连接。铺设要严整严密，钢网间用扎丝捆扎，不平或翘曲的钢丝网提前调平后安装。必须优先用整张铺设边角，非整张放在中间。绑扎顺序由内向外，绑扎完再进入房间，须铺设一层木胶板。
