模拟信号的数字化处理
数字信号调制的三种基本方法
数字信号调制的三种基本方法
数字信号调制是数字通信中的重要技术之一，它将数字信息转换为模拟信号或数字信号，以便在信道中传输或存储。
目前，数字信号调制有三种基本方法，分别是脉冲编码调制、正交振幅调制和频移键控调制。
1. 脉冲编码调制
脉冲编码调制（Pulse Coded Modulation，PCM）是一种将模拟
信号数字化的方法，它将连续的模拟信号离散化后通过调制器进行数字信号调制。
在PCM中，原始信号通过采样、量化和编码处理后转换为数字信号。
这种方法具有简单、效率高、误差小等优点，广泛应用于电话、广播、电影、电视等领域。
2. 正交振幅调制
正交振幅调制（Quadrature Amplitude Modulation，QAM）是一种将数字信号调制为模拟信号的方法。
在QAM中，数字信号通过正交振幅调制器进行调制，将信号分为实部和虚部两个部分，再通过合并器合并成一个复杂信号。
这种方法具有高效率、抗干扰性强等优点，被广泛应用于数字电视、无线通信、卫星通信等领域。
3. 频移键控调制
频移键控调制（Frequency Shift Keying，FSK）是一种将数字
信号调制为模拟信号的方法，它通过改变信号的频率来传输数字信息。
在FSK中，数字信号通过频移键控调制器进行调制，将信号分为两个不同频率的正弦波，并通过信道传输。
这种方法具有抗噪声干扰性强、
误码率低等优点，被广泛应用于蓝牙、无线电、遥控等领域。
总之，数字信号调制是数字通信中不可缺少的技术，不同的调制方法适用于不同的应用场景，我们需要选择合适的调制方式来提高通信效率和可靠性。
简述数字化的基本原理
简述数字化的基本原理数字化是指将模拟信号转化为数字信号的过程。
在数字化中，模拟信号被离散成为多个离散数据点，并用数字方式表示。
数字化的基本原理包括采样、量化和编码三个步骤。
1. 采样采样是指将连续的模拟信号在时间上离散化，取样得到一系列的采样值。
采样的频率决定了离散点的数量，也称为采样率。
采样率越高，离散点越多，信号的信息更完整，但同时也会增加数据量。
采样的基本原理是根据奈奎斯特采样定理，即采样频率至少要是被采样信号最高频率的两倍。
2. 量化量化是指将采样得到的连续信号幅度离散化，转化为一系列离散的幅度值。
量化的目的是将连续信号的无限可能性转化为有限的离散值，以便于数字存储和处理。
量化的基本原理是将连续信号的幅度范围划分为多个离散级别，将每个采样点映射到最接近的幅度级别上。
3. 编码编码是指将量化后的离散信号转化为二进制编码，以便于数字系统的存储和处理。
编码的基本原理是将每个离散幅度值用一个固定的二进制位数表示。
常用的编码方式有二进制编码、格雷码等。
编码后的数字信号可以方便地进行传输、存储和处理。
数字化的基本原理可以用以下示意图表示：采样 -> 量化 -> 编码数字化的优点在于它能够提高信号的稳定性和可靠性，减少信号传输中的干扰和失真。
数字信号可以经过编码后以二进制形式存储和传输，不易受到噪声、衰减等干扰的影响。
同时，数字信号可以进行复制、粘贴、剪切等操作，方便进行各种数字处理和分析。
数字化在各个领域都有广泛的应用。
在通信领域，数字化使得信息的传输更加高效和可靠。
在音频和视频领域，数字化使得音乐、影视等媒体可以以数字形式存储和传播。
在计算机领域，数字化使得计算机可以对数据进行处理和分析。
在医学领域，数字化使得医学影像可以进行数字处理和诊断。
然而，数字化也存在一些问题和挑战。
其中一个问题是数字化带来的数据量增加。
数字化信号通常需要更多的存储空间和传输带宽。
另一个问题是数字化带来的精度损失。
物理信号模拟和数字信号处理技术
物理信号模拟和数字信号处理技术技术的发展一直是以突破为核心，不同领域的突破驱动着整个社会的变化。
其中，物理信号模拟和数字信号处理技术对于现代科技的发展尤为重要。
物理信号模拟是指使用电路来模拟物理量，如温度、压力、声音等产生的信号。
我们所熟知的收音机调频、电视的图像信号、手机的语音通信信号等都是通过模拟信号进行传输的。
数字信号处理技术则是指将模拟信号转换为数字信号，经过数字信号处理后再转换为模拟信号，来完成对信号的处理。
它应用广泛，包括音视频信号、通信信号、生物医学信号等等。
当今社会，电子通信技术和信息技术已经发展到一个高峰，而物理信号模拟和数字信号处理技术则是技术发展的基础，为信息传输提供了可靠的手段，是实现信息数字化的重要工具。
那么，物理信号模拟和数字信号处理技术如何实现呢？首先，模拟信号的实现需要用到模拟信号发生器，其结构与常规的电路相似，由振荡器、放大器、滤波器等组成。
而在信号处理中，我们需要将模拟信号转换为数字信号，这就需要使用模数转换器。
模数转换器是将模拟信号转换为数字信号的关键设备，它通过不停地对模拟信号进行采样，并将每次采样的数值转换为二进制数值，最终形成一段连续的二进制数字。
这个数字序列即为数字信号，被送入数字信号处理器进行进一步的数字信号处理。
在数字信号处理中，最常见的处理方法是数字滤波。
数字滤波是一种通过数字信号处理器对数字信号进行操作的重要手段。
它采用数字信号的数字滤波器器件，通过数字计算处理输入的数字信号，将其中的某些成分删除或减弱，实现信号滤波和降噪的目的。
数字信号处理技术的应用日益广泛，它和物理信号模拟技术结合，在多个领域发挥了重要的作用。
在音视频方面，数字信号处理技术提供了非常完美的解决方案，让人们可以随时随地用手机、电脑等设备访问音视频资源。
而在通信方面，数字信号处理技术更是起到了重要的作用。
目前，各种通信设备在实现通信时，都要经过复杂的数字信号处理，以保障通信质量。

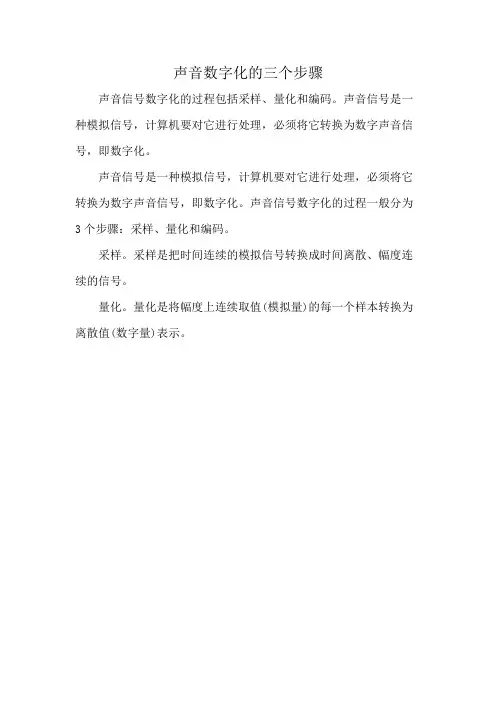

声音数字化的三个步骤
声音数字化的三个步骤
声音信号数字化的过程包括采样、量化和编码。
声音信号是一种模拟信号，计算机要对它进行处理，必须将它转换为数字声音信号，即数字化。
声音信号是一种模拟信号，计算机要对它进行处理，必须将它转换为数字声音信号，即数字化。
声音信号数字化的过程一般分为3个步骤：采样、量化和编码。
采样。
采样是把时间连续的模拟信号转换成时间离散、幅度连续的信号。
量化。
量化是将幅度上连续取值(模拟量)的每一个样本转换为离散值(数字量)表示。
数字信号处理欠采样和过采样原理
数字信号处理欠采样和过采样原理数字信号处理中的欠采样和过采样是两种重要的技术，它们在信号处理、数据采集和通信系统中都有广泛的应用。
下面将分别介绍欠采样和过采样的原理。
1. 欠采样欠采样是指在对模拟信号进行数字化处理时，采样频率低于信号的奈奎斯特频率。
这种情况下，采样得到的信号包含原信号的低频部分，但高频部分会被截断。
在欠采样中，如果采样频率低于奈奎斯特频率，将会出现混叠现象。
这种现象会导致信号的失真，并可能在信号中引入噪声。
为了避免混叠现象，实际应用中的采样频率应该至少是奈奎斯特频率的两倍。
欠采样的优点是可以降低采样设备和处理设备的复杂性和成本。
此外，对于某些信号，如语音信号，欠采样可以保留足够的信息，使得信号可以在较低的采样率下进行数字化处理。
2. 过采样过采样是指在对模拟信号进行数字化处理时，采样频率高于信号的奈奎斯特频率。
这种情况下，采样得到的信号包含原信号的全部频率信息，但可能会引入高频噪声。
过采样的优点是可以提高信号的分辨率和精度。
此外，对于某些信号，如高频信号，过采样可以更好地捕捉到信号的细节和变化。
过采样还可以用于数字滤波器的设计和实现。
然而，过采样也存在一些缺点。
首先，过采样需要更高的采样率和处理能力，这会增加设备的复杂性和成本。
其次，过采样可能会引入高频噪声，这可能会对信号的处理和分析产生负面影响。
因此，在选择是否采用过采样时，需要根据具体的应用需求和设备能力进行权衡。
总之，欠采样和过采样是两种不同的数字化处理技术，它们在应用中都有各自的优势和局限性。
在实际应用中，需要根据具体的需求和条件选择合适的采样方式，以保证数字化处理的效果和质量。
模拟地数字地连接方法
模拟地数字地连接方法随着科技的不断进步和网络的深入发展，模拟地数字地连接方法成为一种重要的通信方式。
本文将从模拟地数字地连接方法的定义、原理、应用以及使用中的注意事项等方面进行详细介绍。
模拟地数字地连接方法是指将模拟信号转换为数字信号，通过数字地方式进行传输和接收的一种通信方法。
在传输过程中，通过采样和量化将连续的模拟信号离散化，然后利用调制和解调技术，在传输介质上传输数字信号，最后通过解调和重构过程将数字信号还原为模拟信号。
1. 采样：模拟信号是连续变化的，为了进行数字化处理，需要对模拟信号进行采样。
采样是指在一段时间内对模拟信号进行周期性的测量，将其离散化。
2. 量化：采样得到的离散信号仍然是连续的，为了将其转换为离散的数字信号，需要对其进行量化处理。
量化是指将连续的模拟信号离散化为一组离散的数值。
3. 编码：将量化后的信号进行编码，以便在传输过程中能够正确识别和恢复。
4. 调制：在传输介质上传输数字信号时，需要通过调制技术将数字信号转换为适合传输的模拟信号。
常用的调制方式有幅度调制(AM)、频率调制(FM)和相位调制(PM)等。
5. 传输：通过传输介质将调制后的信号传输到接收端。
6. 解调：接收端接收到传输的模拟信号后，需通过解调技术将其转换为数字信号。
7. 重构：将解调后的数字信号进行重新构建，还原为模拟信号。
模拟地数字地连接方法广泛应用于各个领域，包括通信、音视频传输、数据存储等。
1. 通信：模拟地数字地连接方法在通信领域中扮演着重要的角色。
通过模拟地数字地连接，可以将模拟声音、图像等信息转换为数字信号进行传输，提高了通信的质量和可靠性。
2. 音视频传输：在音视频传输领域，模拟地数字地连接方法常用于将模拟音频和视频信号转换为数字信号进行传输和存储。
例如，通过模拟地数字地连接方法，可以将模拟音频信号转换为数字音频信号，并通过数字信号传输介质进行传输，实现高质量的音频传输。
3. 数据存储：在数据存储领域，模拟地数字地连接方法被广泛使用。
数字信号处理技术在医学领域中的应用
数字信号处理技术在医学领域中的应用数字信号处理技术是指对模拟信号进行数字化处理和分析的技术，它包括信号采集、数字化处理、数字滤波、相关系数计算、功率谱分析等方面，广泛应用于医学领域中对信号的处理和分析，为医学界提供了新的研究方法和技术手段。
在医学领域中，数字信号处理技术被广泛应用于医疗、疾病咨询、医学检测等多个方面。
其中最常见的应用领域包括：医疗信号采集、诊断支持、生理信号识别、药物研究等。
这些应用需要数字信号处理技术来实现信号预处理、提取特征、分类识别等任务，提高医学研究和医疗技术水平。
一、数字信号处理在医学信号采集中的应用医学信号采集是指通过传感器、设备或仪器采集生物信号的过程，例如脑电图、心电图、血压、脉搏等。
在传统的医学信号采集过程中，信号通常是采用模拟方式进行采集，其信噪比、精度和稳定性问题一直是医学领域的难点问题。
由于数字信号处理技术在信号采样和量化的过程中可以有效提高信噪比、降低误差和提高稳定性，因此在医学信号采集中得到了广泛应用。
例如，数字信号处理技术可以对脑电图（EEG）信号进行有效处理来检测癫痫、失眠、脑血流灌注及中风等情况。
它还可以用于血糖检测、呼吸频率、心率等身体参数的监测，为医学研究提供更加精确的数据支持。
二、数字信号处理在医学诊断和辅助诊断中的应用数字信号处理技术在医学诊断和辅助诊断中的应用也非常广泛。
通过数字信号处理可以有效的提取、分析与识别生理信号特征，为临床医生提供全面的诊断支持。
例如，医学成像技术如X射线、CT、MRI等技术在医学图像领域中广泛运用。
而数字信号处理技术恰好可以把医学成像信号的数字化、滤波、增强、分割、重建处理等功能应用于图像分析，从而提高了诊断的精确度和可靠性。
此外，医学领域中所谓的“生物电信号”（例如脑电图、心电图、杂音信号等）的采集、加工，以及基于此进行的合理分类和分析，亦为数字信号处理技术在医学领域中的实际应用之一。
三、数字信号处理在药物研究中的应用数字信号处理技术还在药物研究领域得到了广泛应用。
数字信号处理作业-2012
《数字信号处理Ⅰ》作业姓名：学号：学院：2012 年春季学期第一章 时域离散信号和时域离散系统月 日一 、判断：1、数字信号处理和模拟信号处理在方法上是一样的。
（ ）2、如果信号的取值和自变量都离散，则称其为模拟信号。
（ ）3、如果信号的取值和自变量都离散，则称其为数字信号。
（ ）4、时域离散信号就是数字信号。
（ ）5、正弦序列都是周期的。
（ ）6、序列)n (h )n (x 和的长度分别为N 和M 时，则)n (h )n (x *的长度为N+M 。
（ ）7、如果离散系统的单位取样响应绝对可和，则该系统稳定。
（ ）8、若满足采样定理，则理想采样信号的频谱是原模拟信号频谱以s Ω（采样频率）为周期进行周期延拓的结果。
（ ）9、序列)n (h )n (x 和的元素个数分别为21n n 和，则)n (h )n (x *有（1n n 21-+）个元素。
（ ）二、选择1、R N (n)和u(n)的关系为（ ）：A. R N (n)=u(n)-u(n-N)B. R N (n)=u(n)+u(n-N)C. R N (n)=u(n)-u(n-N-1)D. R N (n)=u(n)-u(n-N+1)2、若f(n)和h(n)的长度为别为N 、M ，则f(n)*h(n)的长度为 （ ）： A.N+M B.N+M-1 C.N-M D.N-M+13、若模拟信号的频率范围为[0，1kHz],对其采样，则奈奎斯特速率为（ ）： A.4kHz B. 3kHz C.2kHz D.1kHz4、LTIS 的零状态响应等于激励信号和单位序列响应的（ ）： A.相乘 B. 相加 C.相减 D.卷积5、线性系统需满足的条件是（ ）：A.因果性B.稳定性C.齐次性和叠加性D.时不变性 6、系统y(n)=f(n)+2f(n-1)(初始状态为0)是（ ）： A. 线性时不变系统 B. 非线性时不变系统 C. 线性时变系统 D. 非线性时变系统7、、若模拟信号的频率范围为[0，Fs],对其采样，则奈奎斯特间隔为（ ）：A.1/4FsB. 1/3FsC.1/2FsD.1/Fs 三、填空题1、连续信号的（ ）和（ ）都取连续变量。
数字信号处理智慧树知到答案章节测试2023年山东工商学院
绪论单元测试1.如果想要实现模拟信号的数字化，以便后续处理，须经过：（）。
A:数字滤波器B:D/A转换C:A/D转换D:抗混叠模拟滤波答案:CD2.以下属于数字信号处理技术的是（）。
A:语音识别B:视频编码C:图像压缩D:谱分析答案:ABCD3.数字信号处理系统具有（）的优点。
A:可靠性高B:精度高C:易于大规模集成D:灵活性高答案:ABCD4.数字信号处理系统可以采用如下方法实现（）。
A:通用微处理器B:DSPC:通用计算机D:FPGA答案:ABCD5.序列经过（）成为数字信号。
A:量化B:编码C:采样D:保持答案:AB6.数字信号在时间和振幅上都是离散的。
（）A:错B:对答案:B7.周期信号和随机信号是功率信号。
（）A:错B:对答案:B8.数字信号处理只对数字信号进行处理。
（）A:对B:错答案:B9.与模拟系统相比，数字系统精度高、复杂度低。
（）A:对B:错答案:B10.与模拟系统相比，数字系统可靠性更高。
（）A:对B:错答案:A第一章测试1.从奈奎斯特采样定理得出，要使实信号采样后能够不失真还原，采样频率fs与信号最高频率fmax关系为：。
（）A:fs≥ 2fmaxB:fs≤2 fmaxC:fs≥ fmaxD:fs≤fmax答案:A2.序列x1（n）的长度为4，序列x2（n）的长度为3，则它们线性卷积的长度是。
（）A:7B:5C:6D:6答案:C3.若正弦序列x(n)=sin(30nπ/120)是周期的,则周期是N= 。
（）A:2B:4πC:2πD:8答案:D4.一LTI系统，输入为 x（n）时，输出为y（n）；则输入为2x（n）时，输出为；输入为x（n-3）时，输出为。
（）A:2y（n），y（n+3）B:y（n），y（n-3）C:2y（n），y（n-3）D:y（n），y（n+3）答案:C5.下列关系正确的为（）。
A:B:C:D:答案:C6.设系统的单位抽样响应为h(n)，则系统因果的充要条件为（）A:当n＞0时，h(n)≠0B:当n＜0时，h(n)≠0C:当n＞0时，h(n)=0D:当n＜0时，h(n)=0答案:D7.下列哪一个单位抽样响应所表示的系统不是因果系统?( )A:h(n)=δ(n)B:h(n)=u(n)-u(n+1)C:h(n)=u(n)-u(n-1)D:h(n)=u(n)答案:B8. LTI系统，输入x（n）时，输出y（n）；输入为3x（n-2），输出为（）A:y（n）B:3y（n）C:y（n-2）D:3y（n-2）答案:D9.下列哪一个系统是因果系统（）A:y(n)= cos(n+1)x (n)B:y(n)=x (- n)C:y(n)=x (n+2)D:y(n)=x (2n)答案:A10.10设因果稳定的LTI系统的单位抽样响应h(n)，在n＜0时，h(n)= ( )A:0B:-∞C:∞D:1答案:A11.x(n)=cos（w0n)所代表的序列一定是周期的。
模拟信号的数字化
模拟信号的数字化一、 实验原理与目的模拟信号的数字化包括:抽样，量化和编码。
本文主要是对模拟信号从采样到量化再到编码的整个过程做一个比较全面的matlab仿真，同时也对不同的采样频率所采取的信号进行了比较。
模拟信号首先被抽样，通常抽样是按照等时间间隔进行的，虽然在理论上并不是必须如此的。
模拟信号抽样后，成为了抽样信号，它在时间上离散的，但是其取值仍是连续的，所以是离散的模拟信号。
第二步是量化，量化的结果使抽样信号变成量化信号，其取值是离散的。
故量化信号已经是数字信号了，它可以看成多进制的数字脉冲信号。
第三步是编码，最基本的和最常用的编码方法是脉冲编码调制（PCM ），它将量化后的信号变成二进制码。
由于编码方法直接和系统的传输效率有关，为了提高传输效率，常常将这种PCM 信号进一步作压缩编码，再在通信系统中传输。
二、 抽样抽样：在等时间间隔T 上，对它抽取样值，在理论上抽样可以看作是用周期单位冲激脉冲和模拟信号相乘，在实际上是用周期性窄脉冲代替冲激脉冲与模拟信号相乘。
对一个带宽有限的连续模拟信号进行抽样时，若抽样速率足够大，则这些抽样值就能够完全代替原模拟线号，并且能够由这些抽样值准确地恢复出原模拟信号。
因此，不一定要传输模拟信号本身，可以只传输这些离散的抽样值，接受端就能恢复原模拟信号。
描述这一抽样速率条件的定律就是著名的抽样定律，抽样定律为模拟信号的数字化奠定了理论基础。
抽样定律指出采样频率是：2sH ff对于本文中的信号定义为()(sin)s t A t 其中2ft 。
三、 量化模拟信号抽样后变成在时间上离散的信号，但是仍然是模拟信号，这个抽样信号必须经过量化后成为数字信号。
本文主要采用的是均匀量化，设模拟信号的取值范围是在a 和b 之间，量化电平时M，则在均匀量化时的量化间隔为b a M且量化区间的端点为i a i m若量化输出电平是i q取为量化间隔的中点，则：12i i im m q显然，量化输出电平和量化前信号的抽样值一般不同，即量化输出电平有误差。
数字信号处理实验报告
数字信号处理实验报告
数字信号处理是指利用数字技术对模拟信号进行采样、量化、编码等处理后，再通过数字信号处理器进行数字化处理的技术。
在数字信号处理实验中，我们通过对数字信号进行滤波、变换、解调等处理，来实现信号的处理和分析。
在实验中，我们首先进行了数字信号采集和处理的基础实验，采集了包括正弦信号、方波信号、三角波信号等在内的多种信号，并进行了采样、量化、编码等处理。
通过这些处理，我们可以将模拟信号转换为数字信号，并对其进行后续处理。
接着，我们进行了数字信号滤波的实验。
滤波是指通过滤波器对数字信号进行处理，去除其中的噪声、干扰信号等不需要的部分，使其更加纯净、准确。
在实验中，我们使用了低通滤波器、高通滤波器、带通滤波器等多种滤波器进行数字信号滤波处理，得到了更加干净、准确的信号。
除了滤波，我们还进行了数字信号变换的实验。
数字信号变换是指将数字信号转换为另一种表示形式的技术，可以将信号从时域转换到频域，或者从离散域转换到连续域。
在实验中，我们使用了傅里叶变换、离散傅里叶变换等多种变换方式，对数字信号进行了变换处理，得到了信号的频谱信息和其他相关参数。
我们进行了数字信号解调的实验。
数字信号解调是指将数字信号转换为模拟信号的技术，可以将数字信号还原为原始信号，并进行后续处理。
在实验中，我们使用了频率解调、相干解调等多种解调方式，将数字信号转换为模拟信号，并对其进行了分析和处理。
总的来说，数字信号处理实验是一项非常重要的实验，可以帮助我们更好地理解数字信号处理的原理和方法，为我们今后从事相关领域的研究和工作打下坚实的基础。
模拟量模块的使用及信号的采集与处理
模拟量模块的使用及信号的采集与处理模拟量模块是一种用于采集和处理模拟量信号的设备。
它通过连接传感器与计算机系统，将物理世界中的模拟量信号转化为数字信号，以便计算机系统能够对其进行进一步的处理和分析。
下面将详细介绍模拟量模块的使用以及信号的采集与处理。
1.模拟量模块的使用：连接完成后，打开相应的软件程序，可以配置模拟量模块的参数，如采样率、增益等。
模拟量模块通常具有多个输入通道，可以同时采集多个模拟量信号。
用户可以选择需要采集的通道，并设置采样的时间间隔。
配置完成后，点击开始采集按钮，模拟量模块开始采集模拟量信号。
2.信号的采集与处理：信号采样是指定时间间隔内对信号值进行测量。
采样率是指每秒钟采样的次数。
采样率越高，对信号的采样越精确，但也会增加数据量和计算量。
通过模拟量模块的软件界面，用户可以设置采样率以及采样的时间长度。
信号处理是指对采集到的信号进行滤波、放大、修正等操作，以得到预期的结果。
例如，通过滤波操作可以去除信号中的噪声，提高信号质量。
而信号放大可以将小幅度的信号放大到适合计算机处理的范围。
处理完成后，用户可以将采集到的信号保存到计算机系统中，以备后续分析和应用。
总结：模拟量模块的使用及信号的采集与处理是实现模拟量信号数字化的重要步骤。
通过模块的连接和配置，可以方便地采集模拟量信号，并对其进行进一步的处理和分析。
信号采集和处理的精度和效果对模拟量信号的后续应用起着至关重要的作用。
因此，在使用模拟量模块进行信号采集与处理时，用户需要充分了解模块的功能与特性，并根据实际需求进行相应的配置和选择。
. 模拟信号数字化的三个步骤
通信的数字化,就是要把模拟信号在传送之前先变成数字信号再传送,这个转变的过程叫做“模数变换”。
模拟信号数字化有三个基本步骤：
第一个步骤是“抽样”,就是以相等的间隔时间来抽取模拟信号的样值,使连续的信号变成离散的信号。
第二个步骤叫“量化”,就是把抽取的样值变换为最接近的数字值,表示抽取样值的大小。
第三个步骤是“编码”,就是把量化的数值用一组二进制的数码来表示。
经过这样三个过程可以完成模拟信号的数字化,这种方法叫作“脉冲编码”。
数字信号传送到接收端后,需要有一个还原的过程,即把收到的数字信号再变回模拟信号,为接收者所能理解。
这个过程叫作“数模变换”,使之再现为声音或图像。
现代通信原理与技术第07章模拟信号的数字传输
频谱图
M(ω)
δT(ω)
200 320
Hz
Ms(ω)
500
Hz
M' (ω)
180 300
Hz
Hz
例7.2-4 以fs=800Hz进行理想采样的频谱图
M(ω)
200 320
Hz
Ms(ω)
480 600
Hz
M'(ω)
200 320
Hz
7.3 脉冲振幅调制（PAM）
以脉冲序列作为载波的调制方式称为脉冲调制。
2） 均匀分布信号
1 此信号的概率密度函数为 p(x)= 2a
信号功率为 a 令D=a/V，量化信噪比： SNRq=(20lgD+6N) dB 当D=1时量化信噪比最大 ［SNRq］max=6N dB
So
a
x 2 p( x)
1 2 a 3
三、非均匀量化
非均匀量化的特点：
£fs £fL
£fs £«fL £fH £fL
O
(c)
fL fH fs £fL
fs £«fL
f
图 6-6
带通信号的抽样频谱（fs=2fH）
带通信号m(t)其频谱限制在（fL，fH），带宽
B=fH-fL，且B<<fH，抽样频率fs应满足： fs=2fH/m = 2B(1+k/n)
式中，k=fH/B-n，0<K<1，m、n为不超过fH/B
n
；
Sa( H t )
TH
3、结 论： 只要 s 2 H ，M ( s ) 周期性地重复而不重叠，
M ( s ) 相邻周期内的频谱相互重叠， 若 s 2 H，
采样电路计算
采样电路计算全文共四篇示例，供读者参考第一篇示例：采样电路是现代电子设备中常见的一种电路，可以将模拟信号转换为离散的数字信号，实现模拟信号的数字化处理。
在设计采样电路时，需要进行一系列的计算，包括采样频率的选择、信号频率的限制、量化误差的控制等。
本文将深入探讨采样电路的计算方法，帮助读者更好地理解和设计采样电路。
我们需要了解采样定理。
根据采样定理，为了准确地还原原始模拟信号，采样频率必须至少是信号频率的两倍。
这意味着我们需要根据信号频率来确定采样频率，以避免出现采样失真现象。
如果信号频率为10kHz，那么采样频率至少应为20kHz。
除了采样频率外，我们还需要考虑信号频率的限制。
信号频率在一定范围内变化时，可以保证采样电路的正常工作。
在设计采样电路时，需要考虑信号频率的变化范围，并选择合适的采样频率。
量化误差也是采样电路设计中需要考虑的因素之一。
量化误差是指模拟信号在采样和量化过程中引入的误差，通常由量化级数的精度和分辨率不足引起。
为了减小量化误差，可以选择更高的分辨率和更精密的采样电路。
在实际设计中，可以通过计算量化误差的大小来评估采样电路的性能，并进行适当的优化。
在进行采样电路的计算时，还需要考虑信号的带宽、噪声的影响以及信号处理的复杂度等因素。
通过综合考虑这些因素，可以设计出性能优良的采样电路，实现对模拟信号的准确采样和数字化处理。
第二篇示例：采样电路是用于对模拟信号进行采样和保持的电路，在数字电路系统中起着至关重要的作用。
采样电路通过将连续的模拟信号转换成离散的数字信号，实现了模拟信号和数字信号之间的转换和接口。
在实际的电子系统中，为了保证信号质量和系统性能，采样电路的设计和计算必不可少。
一、采样定理在采样电路设计中，首先需要了解采样定理的基本原理。
采样定理由柳易斯狄吉特（Nyquist）提出，其基本原理是：如果信号的最高频率为f，则信号的采样频率应不小于2f，才能在数字化后准确还原原始信号。
音频信号数字化和模拟化的转换原理
音频信号数字化和模拟化的转换原理音频信号的数字化和模拟化转换原理随着科技的不断发展，音频信号的处理变得越来越重要。
在音频领域，信号的数字化和模拟化转换是关键的技术手段。
本文将介绍音频信号数字化和模拟化转换的原理和相关技术。
一、音频信号的数字化转换原理1.1 采样在数字化处理中，音频信号需要进行采样，即将连续的模拟信号转换为离散的数字信号。
采样是通过在连续时间内定期取样信号的幅度来完成的。
采样频率决定了采样频率，通常以赫兹（Hz）为单位表示。
较高的采样频率可以更准确地还原原始信号，但会增加数据量。
常用的音频采样频率有44.1kHz和48kHz。
1.2 量化量化是将连续的采样信号幅度转换为离散的数字值。
这个过程中，采样信号的幅度被映射到一个固定的离散级别上，每个级别对应一个数字值。
量化级别决定了数字信号的精度，通常以位数（bit）表示。
较高的位数可以提供更高的精度，但也会增加数据量。
常见的音频量化位数有16位和24位。
1.3 编码在量化之后，需要将数字值转换为二进制编码，以便存储、传输和处理。
最常用的是脉冲编码调制（PCM）编码。
PCM编码将每个量化级别转换为二进制码字，并以固定的位数表示。
例如，8位PCM编码将每个量化级别表示为一个8位的二进制数。
二、音频信号的模拟化转换原理2.1 数字到模拟转换(DAC)数字到模拟转换是将数字信号转换为模拟信号的过程。
DAC通过按照一定的时间间隔，根据数字信号的数值生成相应的模拟输出。
这个过程中，DAC会将离散的数字值插值为连续的模拟信号，并通过低通滤波器去除高频噪声。
2.2 重构滤波在模拟化转换过程中，重构滤波器用于去除数字信号转换所引入的采样误差。
重构滤波器通常是低通滤波器，它的作用是平滑模拟信号，并去除数字化时引入的高频成分。
2.3 放大和滤波经过重构滤波之后，模拟信号需要经过放大器进行放大，并经过滤波器进一步处理。
放大器可根据需要调整信号的幅度，而滤波器可根据要求去除不需要的频率成分，保留所需的音频信号。
声音数字化的三个步骤
声音数字化的三个步骤
就是采样、量化、编码。
采样：把时间连续的模拟信号转换成时间离散、幅度连续的信号。
量化：取样的离散音频要转化为计算机能够表示的数据范围。
编码：对音频信号取样并量化成二进制,但实际上就是对音频信号进行编码。
扩展资料：
在多媒体系统中，当输入和输出端的信号为模拟信号时，由于系统传输和存储的是数字信号，于是，需要对模拟信号进行数字化处理。
模拟信号是指用连续变化的物理量（时间、幅度、频率、相位等）表示的信息。
模拟信号广泛分布于自然界的各个角落，如每天的气温，汽车在行驶过程中的速度，电路中某节点的
电压幅度等。
数字信号是人为抽象出来的不连续信号，它通常可以由模拟信号获得。
数字信号的取值是不连续的、取值的个数是有限的。
模拟信号数字化就是将模拟信号转换成可以用有限个数值来表示的离散序列。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数据采集与处理
11
SDUT
2.3 采样定理
3. 采样定理不适用的情况
一般来说，采样定理在
fC
?
1 时是不适用的。
2 TS
例如，设信号
x ( t ) ? A sin( 2 ? f C t ? ? ) 0 ? ? ? 2?
当
fC
?
1 2 TS
时，其采样值为
x S ( nT S ) ?
A sin( ? nT S
图2.2中：
x(t)
xS(nT S )
t
K
τ
TS 2TS 3TS …
t
TS
图2.2 采样过程
xs(nTs ) —（采）样本信号; 0, TS, 2 TS — 采样时刻
τ — 采样时间； TS — 采样周期。
数据采集与处理
6
SDUT
2.2 采样过程
应该指出，在实际应用中， τ << TS 。
采样周期 TS 决定了采样信号的质量和数量： TS ↓， xs(nTs ) ↑，内存量↑；
频率混淆— 模拟信号中的高频成分
（|
f
|?
1 2TC
）被
叠加到低频
成分（ | f |? 2T1C）上的现象。
数据采集与处理
15
SDUT
2.4 频率混淆与消除频混的措施
频率混淆如图2.5所示。
例如： 有三种不同频率(900Hz， 400Hz及100Hz)的模拟信号,
若以 fs = 500Hz进行采样，
式中 n =０，±１， ±２，……，
fc — 信号的截止频率
数据采集与处理
9
SDUT
2.3 采样定理
采样定理指出：对一个频率在0～ fc 内的连 续信号进行采样，当采样 频率为 fs ≥2 fc 时，由采样 信号 xs(nTs )能无失真地恢 复为原来信号x(t) 。
2. 采样定理中两个条件的物理意义
2.2 采样过程
采样过程— 一个连续的模拟信号x(t)，通 过一个周期性开闭（周期为TS， 开关闭合时间为τ ）的采样开 关K 之后，在开关输出端输出 一串在时间上离散的脉冲信号 xs(nTs )。
采样过程如图2.2所示。
数据采集与处理
5
SDUT
x(t)
2.2 采样过程
xS(nT S )
δ Ts (t)
**
1／ 100 s=0.01s
图2.5 高频与低频的混淆
数据采集与处理
16
SDUT
2.4 频率混淆与消除频混的措施
由图2.5可见，三种频率信号的采样后的 信号波形没有区别：
综上所述，只有在采样起始点严格地控制
在φ = π / 2时，才能由采样信号xs(nTs )不失真地 恢复出原模拟信号x(t) ，然而这是难以做到的。
结论：采样定理对于
fC
?
1 2TS
, 是不适用的。
数据采集与处理
14
SDUT
第 2 章 模拟信号的数字化处理
2.4 频率混淆与消除频混的措施
1. 频率混淆 什么是频率混淆？
SDUT
第2章 模拟信号的数字化处理
2.1 概述 2.2 采样过程 2.3 采样定理 2.4 频率混淆及其消除的措施 2.6 模拟信号的采样控制方式 2.7 量化与量化误差 2.8 编码
数据采集与处理
1
SDUT
第 2 章 模拟信号的数字化处理
2.1 概述
在数据采集系统中存在两种信号：
信号 ①模拟信号— 被采集物理量的电信号。 种类
TS ↑， xs(nTs ) ↓，丢失的某些信息。 不能恢复成原来的信号，出现失真，
出现误差。
因处理
7
SDUT
第 2 章 模拟信号的数字化处理
2.3 采样定理
1. 采样定理
设有连续信号x(t)，其频谱X(f) ，以TS 为采样周期采得的信号为xs(nTs)。如果频 谱和采样周期满足下列两个条件：
① 频谱X(f) 为有限频谱，即当时| f |≥ fc， X(f) =0
1 ② TS ≤ 2 fC
(2 ? 1)
数据采集与处理
8
SDUT
2.3 采样定理
则连续信号x(t)被
?
? x(t) ?
?? n ? ??
x
s
(
nT
s
)
sin Ts
? (t
Ts
(t ?
? nTs nTs )
)
唯一确定。
(2 ? 2)
TS
??)
数据采集与处理
12
SDUT
2.3 采样定理
信号和采样时钟的相位差为φ
则有 xS( nT S) = A sin(πn + φ) = A ( sin πn cos φ + cos πn sin φ)
= A cos πn sin φ = A(-1) n sin φ
讨论：
当| sin φ |= 0 即φ = 0时， xs(nTs ) = 0，
⑴ 条件①的物理意义
模拟信号x(t)的频率范围是有限的，只
包含低于fc 的频率部分。
数据采集与处理
10
SDUT
2.3 采样定理
⑵ 条件②的物理意义
|X (f)|
- 1 - fC 2TS
0
fC 1
f
2TS
图2.4 f与c 的Ts关系
采样周期 Ts 不能大于信号截止周期 Tc 的一半。
或,采样频率fs的1/2应大于信号的截止频率fc 。
此时 f S ? 2 ? 100 Hz
但 fS ? 2 ? 900 Hz
f S ? 2 ? 400 Hz。
x ( t)
f3 = 900Hz f S =500Hz
**
*t
**
x (t)
f2= 400Hz fS = 500Hz
**
*t
**
x (t )
**
f1= 100Hz
*t
f S =500Hz Ts
0.002s
采样值为零，无法恢复原来的模拟信号x(t) 。
数据采集与处理
13
SDUT
2.3 采样定理
当0 <| sin φ |<1时， xs(nTs )的幅值均小 于原模拟信号，出现失真。
当| sin φ |= 1 时， xs(nTs ) = (-1)nA，它 与原信号x(t)的幅值相同，但必须保证
φ = π / 2。
②数字信号— 计算机运算、处理的信息。
在开发数据采集系统时，首先遇到的问题：
如何把传感器测量到的模拟信号转换 成数字信号？
数据采集与处理
2
SDUT
2.1 概 述
连续模拟信号转换成数字信号，经历了以下过程：
①时间断续
过程
量化
②数值断续 编码
信号转换过程如图2.1所示。
数据采集与处理
3
SDUT
2.1 概 述
x (t)
x(t)
t
采样 /保持
x S(nT S )
x S(nT S )
量化
xq(nT S)
编码
x(n)
TS 2TS 3TS …
t
xq(nT S)
4q
3q
2q
q
TS 2TS 3TS …
t
x(n)
计算机
001 011 100 010 010 011
n
图2.1 信号转换过程
数据采集与处理
4
SDUT
第 2 章 模拟信号的数字化处理
