ANSYS的iges模型以及sat模型导入HyperMesh剖分的方法

合集下载

ANSYS Workbench 模型导入与网格划分(吴淑芳)

ANSYS Workbench 模型导入与网格划分(吴淑芳)

u v

a1 a7

a2 a8
x x

a3 a9
y y

a4 x2 a5 xy a6 y2 a10 x2 a11xy a12 y 2

网格划分基础
1.网格类型及单元阶次
三维网格
网格划分基础
1.网格类型及单元阶次
网格划分基础
2.网格划分原则
• (1)网格数量 • (2)网格疏密 • (3)单元形状及评价 • (4)单元阶次 • (5)网格质量 • (6)网格分界面和分界点 • (7)位移协调性 • 网格• 划(分8)没有细定节式处,理只能根据经验划分网格,宽广的有限元知识和丰富的经验是保证
选用高阶单元可进步计算精度,由于高阶单元的曲线或曲面边界能够更好地 逼近结构的曲线和曲面边界,所以当结构外形不规则、应力分布或变形很复杂时 可以选用高阶单元。
但高阶单元的节点数较多,在网格数目相同的情况下由高阶单元组成的模型 规模要大得多,因此在使用时应权衡考虑计算精度和时间。
网格划分基础
2.网格划分原则
(2)网格疏密 划分疏密不同的网格主要用于应力分析(包括静应力和动应力),而
计算固有特性时则趋于采用较均匀的钢格形式。这是由于固有频率和 振型主要取决于结构质量分布和刚度分布,不存在类似应力集中的现 象。同样,在结构温度场计算中也趋于采用均匀网格。
网格划分基础
2.网格划分原则
机械与动力工程学院CAD/CAM工程技 术研究中心
ANSYS Workbench
模型导入与网格划分
主讲:吴淑芳
2014年11月
主要内容
一、模型导入
网格划分基础
二、网格划分
全局网格控制 局部网格控制

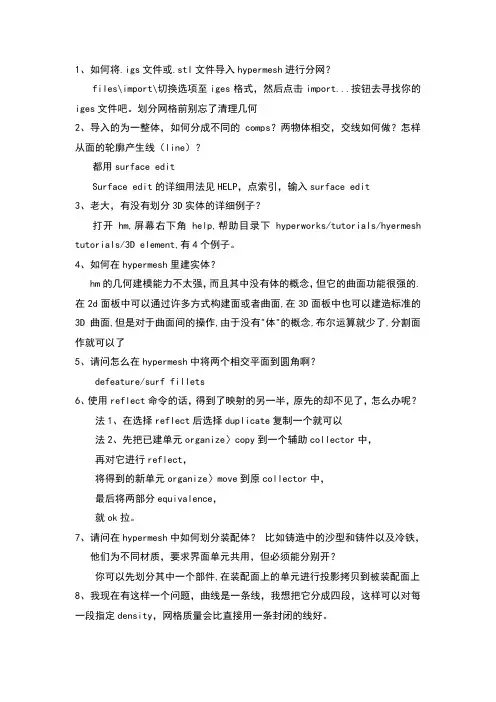

HYPERMESH的一些常见问题的解答

HYPERMESH的一些常见问题的解答

1、如何将.igs文件或.stl文件导入hypermesh进行分网?files\import\切换选项至iges格式,然后点击import...按钮去寻找你的iges文件吧。

划分网格前别忘了清理几何2、导入的为一整体,如何分成不同的comps?两物体相交,交线如何做?怎样从面的轮廓产生线(line)?都用surface editSurface edit的详细用法见HELP,点索引,输入surface edit3、老大,有没有划分3D实体的详细例子?打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。

4、如何在hypermesh里建实体?hm的几何建模能力不太强,而且其中没有体的概念,但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊?defeature/surf fillets6、使用reflect命令的话,得到了映射的另一半,原先的却不见了,怎么办呢?法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中,再对它进行reflect,将得到的新单元organize〉move到原collector中,最后将两部分equivalence,就ok拉。

7、请问在hypermesh中如何划分装配体?比如铸造中的沙型和铸件以及冷铁,他们为不同材质,要求界面单元共用,但必须能分别开?你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题,曲线是一条线,我想把它分成四段,这样可以对每一段指定density,网格质量会比直接用一条封闭的线好。

hypermesh与ansys接口

hypermesh与ansys接口

hypermesh与ansys接口:在hm里,file--export--template 然后,在output后面写文件名.inp就行了. 如果想存cdb,就文件名.cdb就行了。

[quote]A:HY模型在导到ansys1.一定要在hm里面调用ansys的tamplate模板.2.在1D 2D 3D最又下角的elem type里面重新刷新一下单元类型,一定要刷新!!3.注意要记住模型的组分一共有几个,每个的ID号分别是多少,每个ID对应的单元类型记住,4.在ansys的preprocessor/element/add edit delete里面add单元类型,一定要在element type reference number 后填上面对应hm ID的数字,再上面选择对应的单元类型.5.全都定义好.然后再file/read input from下打开模型!另外,最好从hm保存成inp格式的,这样成功率会更高一些。

(在hm里,file--export--template 然后,在output后面写文件名.inp就行了. 如果想存cdb,就文件名.cdb就行了)另外的方法:1.导出选择ANSYS.tpl模板,在HyperMesh中,导出文件为*.prp;2.然后用写字板打开它,进行编辑:(1)删除掉定义单元类型,材料,实常数的句子,只保留生成节点和单元的语句;(TYPE,MA T,REAL等全部删除)(2)添加自己想定义的单元类型,材料,实常数的句子。

*这样做实际上只利用了HM中的节点和单元信息。

(3)在ANSYS中INPUT这个*.prp文件就可以了。

或:1)导出选择ANSYS.tpl模板,在HyperMesh中,导出文件为file.cbd,file.iges;2)打开ansys,写命令cdread,db,file,cbd3)enjoy yourself.[/quote][quote]B:相关问题1.hm8.0导出到ansys问题:要手动定义单元类型然后更新不然只能导进节点。

hypermesh导入ansys问题

hypermesh导入ansys问题

首先你要在hypermesh画网格的时候打开hypermesh时选择ansys模块,分好网格之后要在hypermesh中定义ansys中的单元类型比如solid185等,然后选中hypermesh中已经画好的网格并在hypermesh里的component子块中选择定义好的单元并刷新网格,然后导出网格(ansys默认为cdb格式,其实是个文本文件,随便什么后缀都行),ansys可以import 该.cdb文件,倒入后显示的是节点,plot element就可以了,如果没有在hypermesh中刷新网格的话,在ansys中就不会有网格,而只有节点信息,无法构成计算模型。

hypermesh导入ansys的方法:(2013-03-14 19:28:46)转载▼标签:hypermesh导入ansyshypermesh变截面梁问题描述:hypermesh转ansys为什么只有节点,没有单元,也没有约束了。

谁知道该怎么改啊,尽量用简单的方法。

我在用hypermesh10.0导成cdb,用ansys模板时,说我的单元类型没定义,请问在导出时应该怎么定义啊?解答:出现这个问题十有八九是因为在hypermesh中,没有给划分的单元赋予单元类型。

虽然在hm中已经定义了单元类型,但是并没有将单元赋予给相应的有限元网格。

所以,程序提示单元类型没有定义。

这是因为hm中,component的assign选卡下只有两个选项:一个是mat,另一个是property,mat对应的是材料,也就是说将定义的材料赋予给相应的单元,另一个是property,它对应的是单元的实常数,将定义的实常数与相应的单元连接。

以上两个功能对应ansys命令里面的mat attribute和r,但是没有et(element type)的赋予,所以导入ansys会提示没有定义单元类型。

实现et的赋予是在hm的utility面板下面的components ,将相应的单元类型赋予响应的有限元网格即可。

HyperMesh入门基础篇

HyperMesh入门基础篇

1、如何将.igs文件或.stl文件导入hypermesh进行分网?files\import\切换选项至iges格式,然后点击import...按钮去寻找你的iges文件吧。

划分网格前别忘了清理几何2、导入的为一整体,如何分成不同的comps?两物体相交,交线如何做?怎样从面的轮廓产生线(line)?都用surface editSurface edit的详细用法见HELP,点索引,输入surface edit3、老大,有没有划分3D实体的详细例子?打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。

4、如何在hypermesh里建实体?hm的几何建模能力不太强,而且其中没有体的概念,但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊?defeature/surf fillets6、使用reflect命令的话,得到了映射的另一半,原先的却不见了,怎么办呢?法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中,再对它进行reflect,将得到的新单元organize〉move到原collector中,最后将两部分equivalence,就ok拉。

7、请问在hypermesh中如何划分装配体?比如铸造中的沙型和铸件以及冷铁,他们为不同材质,要求界面单元共用,但必须能分别开?你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题,曲线是一条线,我想把它分成四段,这样可以对每一段指定density,网格质量会比直接用一条封闭的线好。

hypermesh网格导入ansys的方法

hypermesh网格导入ansys的方法

基础所李新年2017年xx 月x 日操作步骤1. 在hypermesh软件中建立三维模型,或导入三维实体。

Ubldtv | 制心sk Hgd Eht 剋乳秋片Import E 器pit宦斗名岭rie KEledicin ----------------------------------------------------------------------------------------------------------------------------------Fg type- |A I I Q Ddi^dt■ 匸B6 D:\U& W&rl<a^016\301 SC9S8M 21 却邓驭的5 lnnp« Qpijontlirpoit Lb®1. ahypermesh软件中建立三维模型「或导入三维实体*2. 在hypermesh软件中对三维实体进行网格划分和生存3D实体网格。

一、操作步骤3. 在hypermesh软件中用export导出三维实体网格。

建议使用abaqus文件格式,导出的文件类型为.inp ,(如图中操作)4. 在ansys workbench 软件中用Finite Element Modeler 模块。

导入的文件(类型为.inp )弔F TWM- EJemar Kobe-b-F B E. !-. r c进入第54杖态:对Geometry Synthesisiftfj点击Initial Geometry几何文件的生成©H E %tl f,HflH |l进入编辑状态:对Geometry Synthesis进行点击Initial Geometry几何文件的生成。

5. 在ansys workbench 软件中添加一个静态结构流程模块。

一、操作步骤在Fnite Element Modeler 模块右击,选择Updat;再双击静态结构模块中的Model可看到网格已导入。

hypermesh前处理+ANSYS

hypermesh前处理+ANSYS

hypermesh前处理+ANSYS用HyperMesh做前处理的ANSYS接触分析实例(原创)本文详细讲解了一个简单的轴和带孔圆盘的过盈配合的模拟计算。

轴和孔的过盈量设置为0.01。

整个前处理过程都在HyperMesh 中完成,然后把从HyperMesh中导出的输入文件提交给ANSYS求解。

准备工作:准备iges格式的几何模型。

轴的几何尺寸:内径:25mm,外径:35mm,轴长度:150mm圆盘的几何尺寸:内径:35mm,外径:100mm,盘厚度:25mm。

你可以根据上面的几何尺寸自己在Pro/e里面建模,你也可以使用下面的命令流在ANSYS里面建模,然后导出为.iges文件。

/PREP7CYL4,0,0,35,0,100,90,25 !plate;CYL4,0,0,25,0,35,90,150 !shaft;VGEN, ,2, , , , ,-10, , ,1本文所用的HyperMesh版本为7.0,ANSYS为11.0。

从HyperMesh中导出的命令流能否在低版本的ANSYS中运行,我没有测试过,但是估计没有什么问题,因为命令流中没有使用ANSYS 11.0独有的命令。

1.设置ANSYS模板和ANSYS Profile。

第1步:先选择ANSYS模版和ANSYS的profile。

进入global 菜单,点击load按钮,选择ansys模板。

图1第2步:选择geom或者tool页面上的user profile菜单,在弹出的对话框中选择ANSYS,如下图所示。

图2在启用了ANSYS的profile之后,你会发现右边的Macro Menu 上面多出了一些和ANSYS操作相关的功能按钮,其中包括我们后面用来创建接触的contact wizard,如下图所示:图32.导入.iges格式的几何模型,改变默认的component的名字和颜色。

图4导入后得到如图5所示的轴和带孔圆盘的几何模型。

图5.iges文件导入后,HyperMesh自动建立了两个component,用来存放轴和带孔圆盘,如下图所示。

Hypermesh中ANSYS模板的基本操作流程

Hypermesh中ANSYS模板的基本操作流程

Hypermesh中ANSYS模板的基本操作流程⼀、有限元模型(即“⽹格”)的组成(1)⽹格①节点——提供“⽹格”的⼏何信息②材料——提供“⽹格”的材料特性参数③属性——提供“⽹格”的⼏何补充信息(例如:将薄板简化为⼆维⽹格(shell单元)时,需要对⽽⼆维⽹格(shell单元)补充薄板的“厚度信息”)注:在hypermesh中“⽹格的⼏何补充信息”称为“属性(Property),并通过Property Collector完成属性的建⽴和管理;在Ansys中称作“实常数(Real Constans)”;在Hypermesh ANSYS模版中的Component Manager中也称为“实常数(Real Constans)”。

④单元类型⼩结:①②③④所提供的各种“⽹格”信息就创建出了“有限元⽹格模型”。

(2)当有限元模型带有边界条件时需要补充以下内容⑤载荷及边界条件(3)做优化时需要补充以下内容⑥设计变量(Design Variable)⑦响应(Response)⼆、以上内容在Hypermesh中的创建步骤步①:⽹格划分——即:完成“节点”的创建。

步②:在⼯具条中单击图标(Material Collector)打开“材料定义对话框”:在对话框中⾃由指定材料名称,单击card image后⾯的输⼊框:单击选择“Material”。

单击“create/edit”,弹出“Meterial”卡⽚:卡⽚中,DENS_FLAG为“密度”;EX_FLAG为“弹性模量”;NUXY_FLAG为“泊松⽐”,分别单击DENS_FLAG、EX_FLAG、NUXY_FLAG前边的,然后分别输⼊数值,如下所⽰:注:中的数值“1”为ID号,默认即可,不⽤管它。

步③:在⼯具条中单击图标(Property Collector),弹出如下对话框:输⼊Prop name,单击Type后边的输⼊框:单击选择“单元种类”,如shell63单元属于shell(板壳)类单元,则选择SHELL即可。

ANSYS的iges模型以及sat模型导入HyperMesh剖分的方法

ANSYS的iges模型以及sat模型导入HyperMesh剖分的方法

ANSYS的iges模型以及sat模型导⼊HyperMesh剖分的⽅法
ANSYS的iges模型以及sat模型导⼊HyperMesh剖分的⽅法
作者:feehung 邮箱:
此篇⽂档的操作主要是说明如何将ANSYS的iges模型以及sat模型导⼊HyperMesh剖分。

由于作者⽔平有限,不对之处还请⼤家批评指正。

欢迎讨论。

以剖分⼀个简单的球为例。

进⼊界⾯设置
如果关闭,这个选项在Preferences的User Profiles中。

导⼊⽂件
Fiile>Import或者
然后设置如下:
Import type:
ANSYS模型对应的Import type是Geometry类型。

如果是HyperMesh⾃⼰建⽴的模型的话,应该是HM model.
:ANSYS模型对应的是Iges类型。

如果是.sat模型的话,那么对应的类型是Acis模型。

Import options>Scale factor:
因为导⼊HyperMesh的模型是以mm为单位,所以如果ANSYS中的模型是以M为模型建模的时候,要吧Scale factor改成1000.
点击Apply此模型就在右边的模型显⽰栏中出现。

hyermesh入门篇转心得

hyermesh入门篇转心得

hypermesh入门篇(转)其实各种CAE前处理的一个共同之处就是通过拆分把一个复杂体拆成简单体。

这个思路一定要记住,不要上来就想在原结构上分网,初学者往往是这个问题。

刚开始学,day1,day2,advanced training 和HELP先做一遍吧。

另外用熟24个快捷键。

做一下HELP里面的教程,多了解一些基本的概念和操作。

这样会快点入门。

论坛更多的是方法。

划分的方法要灵活使用,再有就是耐心。

1、如何将.igs文件或.stl文件导入hypermesh进行分网?files\import\切换选项至iges格式,然后点击import...按钮去寻找你的iges文件吧。

划分网格前别忘了清理几何2、导入的为一整体,如何分成不同的comps?两物体相交,交线如何做?怎样从面的轮廓产生线(line)?都用surface editSurface edit的详细用法见HELP,点索引,输入surface edit3、老大,有没有划分3D实体的详细例子?打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。

4、如何在hypermesh里建实体?hm的几何建模能力不太强,而且其中没有体的概念,但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊?defeature/surf fillets6、使用reflect命令的话,得到了映射的另一半,原先的却不见了,怎么办呢?法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中,再对它进行reflect,将得到的新单元organize〉move到原collector中,最后将两部分equivalence,就ok拉。

ANSYS Workbench 模型导入与网格划分-文档资料

ANSYS Workbench 模型导入与网格划分-文档资料
• 在计算数据变化梯度较大的部位(如应力集 中处、几何形状、厚度变化位置),为了较 好地反映数据变化规律,需要采用比较密 集的网格。而在计算数据变化梯度较小的 部位,为减小模型规模,则应划分相对稀
22
网格划分基础
2.网格划分原则
(2)网格疏密
• 划分疏密不同的网格主要用于应力分析(包 括静应力和动应力),而计算固有特性时则 趋于采用较均匀的钢格形式。这是由于固 有频率和振型主要取决于结构质量分布和 刚度分布,不存在类似应力集中的现象。 同样,在结构温度场计算中也趋于采用均 匀网格。
16
网格划分基础
1.网格类型及单元阶次
三维网格
17
网格划分基础
1.网格类型及单元阶次
18
网格划分基础
2.网格划分原则
• (1)网格数量
• (2)网格疏密
• (3)单元形状及评价
• (4)单元阶次
• (5)网格质量
• (6)网格分界面和分界点
• (7)位移协调性
• (8)细节处理
• 网格划分没有定式,只能根据经验划分网格,宽广的有限元知
识和丰富的经验是保证划分良好网格的前提。
19
网格划分基础
2.网格划分原则
(1)网格数量
20
网格划分基础
1.网格划分原则
(1)网格数量
• a.在静力分析时,假如仅仅是计算结构的变形,网格数目可 以少一些。假如需要计算应力,则在精度要求相同的情况下 应取相对较多的网格。
• b.在响应计算中,计算应力响应所取的网格数应比计算位移 响应多。
ANSYS Workbench
模型导入与网格划分
主讲:吴淑芳
2014年11月
1
主要内容

HYPERMESH的一些常见问题的解答

HYPERMESH的一些常见问题的解答

1、如何将.igs文件或.stl文件导入hypermesh进行分网files\import\切换选项至iges格式,然后点击import...按钮去寻找你的iges文件吧。

划分网格前别忘了清理几何2、导入的为一整体,如何分成不同的comps两物体相交,交线如何做怎样从面的轮廓产生线(line)都用surface editSurface edit的详细用法见HELP,点索引,输入surface edit3、老大,有没有划分3D实体的详细例子打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。

4、如何在hypermesh里建实体hm的几何建模能力不太强,而且其中没有体的概念,但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊defeature/surf fillets6、使用reflect命令的话,得到了映射的另一半,原先的却不见了,怎么办呢?法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中,再对它进行reflect,将得到的新单元organize〉move到原collector中,最后将两部分equivalence,就ok拉。

7、请问在hypermesh中如何划分装配体比如铸造中的沙型和铸件以及冷铁,他们为不同材质,要求界面单元共用,但必须能分别开你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题,曲线是一条线,我想把它分成四段,这样可以对每一段指定density,网格质量会比直接用一条封闭的线好。

HYPERMESH的一些常见问题的解答

HYPERMESH的一些常见问题的解答

1、如何将.igs文件或.stl文件导入hypermesh进行分网?files\import\切换选项至iges格式,然后点击import...按钮去寻找你的iges文件吧。

划分网格前别忘了清理几何2、导入的为一整体,如何分成不同的comps?两物体相交,交线如何做?怎样从面的轮廓产生线(line)?都用surface editSurface edit的详细用法见HELP,点索引,输入surface edit3、老大,有没有划分3D实体的详细例子?打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。

4、如何在hypermesh里建实体?hm的几何建模能力不太强,而且其中没有体的概念,但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊?defeature/surf fillets6、使用reflect命令的话,得到了映射的另一半,原先的却不见了,怎么办呢?法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中,再对它进行reflect,将得到的新单元organize〉move到原collector中,最后将两部分equivalence,就ok拉。

7、请问在hypermesh中如何划分装配体?比如铸造中的沙型和铸件以及冷铁,他们为不同材质,要求界面单元共用,但必须能分别开?你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题,曲线是一条线,我想把它分成四段,这样可以对每一段指定density,网格质量会比直接用一条封闭的线好。

ansys,hypermesh中常见几何体如何划分六面体

ansys,hypermesh中常见几何体如何划分六面体

一直想发一个关于六面体网格划分的帖子,因为其确实是有限元前处理中最核心的部分之一,最近也确实研究了一下。

而且本人也有一些看法,呵呵。

不吐不快啊。

其实在AWB里面,很多实体模型即使不对模型进行处理(分割,去掉一些不重要的圆弧、倒角等操作),就可以把网格划分的很好,这里说的网格主要是指六面体网格。

但是,我觉得还是不够理想,譬如说很难去保证一些不是很规则(这里说的是不具备划六面体网格的一些特征实体,但是还是具有一些特征,比如说旋转特征,拉伸,对称等等)模型的网格的一种对称性。

所以为了让具有此类特征的实体模型的网格也具有这些特性,所以对其实体模型还是进行了分割,对模型分割即可以在AWB或ANSYS经典里面进行,也可以在诸如SOLIDWORKS,PRO/E,UG或CATIA 里面进行,然后通过固有的接口或转化成IGS或PARASOLID格式导入到AWB或经典里面进行网格划分。

这里说的对模型的分割,学了ICEM的人应该知道,有些像ICEM里面的创建BLOCK,及后面的创建高级拓扑结构(o-grid)。

对于拿到一个实体模型,怎么来考虑对其进行分割呢?主要有下面几点(围绕着让分割后的一块块的局部模型能够完全的且能受控的划成六面体网格这一思路来进行):1、拿到一个实体模型,也不要盲目的对其进行分割操作,先要看看模型还有没有需要进行修改或简化的地方,前提条件是不要增强结构特性,譬如说一些不影响计算结果的圆角、倒角或小孔,还有,如果这个模型修改某个局部(这里特别要说明,在不改变结构特性或者有很小改变的情况下才可以这样操作)就可以让模型具有一些前面提到的特征。

2、然后再对模型有个全局的把握,比如可以怎么样分割才能最简单,且效果最好。

分割后的每一部分应具有原模型的一些特征,比如由拉伸而成的实体,就沿拉伸轴向对其进行分割,旋转而成的模型,就沿法向或径向对其进行分割等等。

3、划分后的模型如果具有诸如旋转或对称性特征的话,就可以只保留其中的一个,其它的删除掉,然后对保留的一部分划分网格后再进行进行镜像或旋转就可以恢复到原来的模型。

hypermesh常见问题

hypermesh常见问题

1、如何将.igs文件或.stl文件导入hypermesh进行分网?files\import\切换选项至iges格式,然后点击import...按钮去寻找你的iges文件吧。

划分网格前别忘了清理几何6、在使用TOOL->reflect命令,映射单元时,得到了映射的结果,原先的对象却不见了,应如何处理?答:方法1、在选择reflect后命令后,应选择duplicate命令,复制欲操作的对象。

方法2、先把已建的单元利用organize〉copy到一个辅助collector中,再进行操作。

16、igs导入hypermesh后,想将模型整体尺寸缩小一半,在hypermesh中能实现么?答:可以在tool panel中,选择scale命令完成。

34、对加面载荷的菜单,magnitude是力的大小,magnitude%是什么?magnitude%是指在图形区中的显示设置,100%表示1:1的比例。

magnitude%是显示的箭头大小与施加压力大小的百分比42、另外ruled和skin有什么不同呢?skin可以构造曲面。

ruled构造直平面。

51、在进行单元的删除或隐藏命令时,常用的by config 是什么选择方式? type里的ctria3和ctria4又是什么?答:通过config命令用来选择单元的类型。

config也可以认为是一种大的类型,他提供了单元的基本形式,如4节点quad等,但是对应于不同的求解器,即使是4节点的quad也有不同的类型,如适用于平面应力,平面应变的,壳单元等了。

type是具体的单元类型。

举个例子,比如同样4节点quad,选择config为quad4,那么广义的层面上就与3角形,体单元区分开了。

type中选择plane1呢,说明你的单元是平面应力类型单元(这个在你之前的单元属性中已经定义了,否则没用)。

这样又进行了细分,可以很方便的定位你要选择的单元。

可以说分的越细,我们选择越方便。

Hypermesh如何导入ANSYS workbench

Hypermesh如何导入ANSYS workbench

Page 10
复杂案例
圆角处采用直角 三角形单元
1油滤,4个长螺栓,4个油泵 轮组件,2个点质量。156544 单元,308952节点。
Page 11
复杂案例
抽取中面划分壳单元是Hypermesh 的高效率之一。空滤本体和加强筋 使用SHELL181壳单元,支架使用 SOLID187单元用于振动分析的重 点关注对象。实体单元与壳单元的 接触设置在workbench里非常方便
2D或3D面板选elem types, 分别指定 Tria6=SHELL93 ,tetra10= SOLID187, 然后点黄色条”elems”,弹出 菜单中选all,再点绿色 条”update”.
Page 5
简单案例(续)
创建材料,”steel”, MATERIAL,7.85e-09, 210000,0.3. 创建属性,“solid”, SOLIDS, SOLID185p. “shell”, SHELLS, SHELL93p, (create/edit),TKI(1)=1 关联网格与材料、类型、属性,点击components图标,按如下设置, 点击,勾选Part1 点击,勾选solid187
Page 14
谢谢!
选中右击,
update
Page 9
简单案例(续)
右击B的Engineering Data选Edit,弹出面框点OK,查看Unnamed的材料密 度是不对的,改为7850,杨氏模量和泊松比是对的。点上方Refresh Project, 再点Return to Project返回主面板。 双击B的Setup, 进入分析窗口,可见标记面已生成并能选中。另外查看 Mesh下方Details里Statistics单元和节点数目,与Hypermesh里实体单元 统计数目相同,可见壳单元只生成了几何面而不会参与运算,再者壳单元 与实体单元自由度不同。

ProE+hypermesh模型正确导入ansys教程

ProE+hypermesh模型正确导入ansys教程

Hypermesh导入ansys 1打开ansys界面2导入模型,划分网格(此步略)3定义材料4定义材料泊松比和弹性模量(我定义了两种材料)5定义属性(这里只定义了一种属性,如果需要的话可以定义两种属性,我偷懒了)定义材料你可以定义两种材料6定义单元类型,这个在1D/2D/3D 的ET Types定义属性7赋予组件材料,属性和单元类型。

我试过在属性里面赋予单元类型,但是都不行,还是要重新来定义单元类型,属性里面的单元卡片不能定义网格的单元类型(这个定义有点鲁莽,如有问题可以讨论),因此不可以在assign 里面将各种属性赋予组件。

8点击update/ edit 赋予组件单元在此处赋予单元格类型9另一组件相同操作。

10导出ansys 的cdb 格式导出11 用ansys读入cdb文件13切换成单元格显示从hypermesh导入ansys成功。

HYPERMESH与ANSYS WORKBENCH的联合仿真(2012-10-20 07:27:32)转载▼分类:CAE标签:ansys在有限元领域,HYPERMESH是最有名气的网格划分软件,而ANSYS WORKBENCH是性能卓越的多物理场耦合分析软件,如何实现强强联合,使得可以用HYPERMESH对模型进行网格划分,然后导入到ANSYS WORKBENCH中进行分析,引起了许多CAE工程师的关注。

但是无论是网络媒体,还是从公开发表的文献上,还没有看到相关的例子。

有鉴于此,笔者对此问题进行探索,找到了一条合适的道路。

下面从一个例子出发,一步步地说明如何使用二者进行联合仿真。

例子如下。

两根悬臂梁A和B,一根在另外一根的上方,而二者之间略有间隙。

现在左边悬臂梁上施加向下的均布载荷,考察当载荷集度渐渐增加时,该悬臂梁是如何压迫下边的悬臂梁,从而导致其发生变形的。

使用二者进行联合仿真的操作主要步骤如下:1.在任何一款三维软件(如SOLIDWORKS)中创建两根三维悬臂梁如下图所示,并另存为*.stp 格式文件。

HYPERMESH的一些常见问题的解答

HYPERMESH的一些常见问题的解答

1、如何将.igs文件或。

stl文件导入hypermesh进行分网?files\import\切换选项至iges格式,然后点击import..。

按钮去寻找你的iges文件吧。

划分网格前别忘了清理几何2、导入的为一整体,如何分成不同的comps?两物体相交,交线如何做?怎样从面的轮廓产生线(line)?都用surface editSurface edit的详细用法见HELP,点索引,输入surface edit3、老大,有没有划分3D实体的详细例子?打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子.4、如何在hypermesh里建实体?hm的几何建模能力不太强,而且其中没有体的概念,但它的曲面功能很强的。

在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有”体”的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊?defeature/surf fillets6、使用reflect命令的话,得到了映射的另一半,原先的却不见了,怎么办呢?法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中,再对它进行reflect,将得到的新单元organize>move到原collector中,最后将两部分equivalence,就ok拉.7、请问在hypermesh中如何划分装配体? 比如铸造中的沙型和铸件以及冷铁,他们为不同材质,要求界面单元共用,但必须能分别开?你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题,曲线是一条线,我想把它分成四段,这样可以对每一段指定density,网格质量会比直接用一条封闭的线好。
