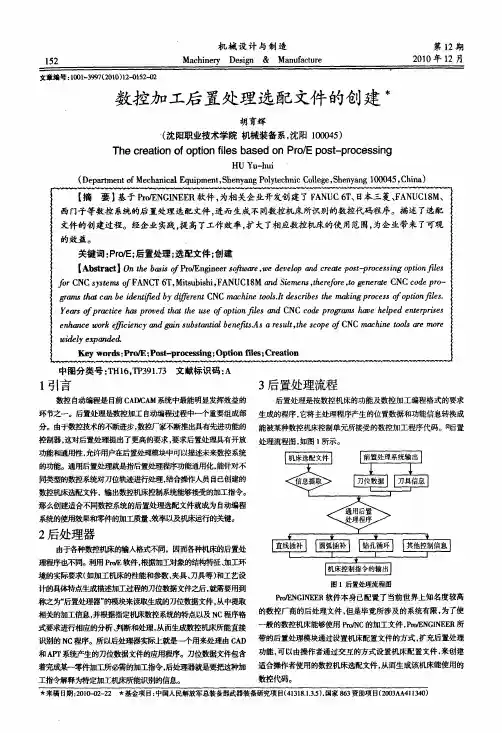

数控加工后置处理选配文件的创建
152机械设计与制造M achi ner y D es i gn&M anuf act ur e第12期2010年12月文章编号:100卜399r7(20l O)12_0152—02数控加工后置处理选配文件的创建书胡育辉‘(沈阳职业技术学院机械装备系,沈阳100045)T he C r ea t i O n O f0pt i O n f¨eS ba S e d O n Pr o/E pO St—pr O C eSs i ngH U Y u—hui(D epa nm e nt of M echani cal Equ i pm en t,Sh enyaIl g Pol yt echni c C ol l ege,Shenyang100045,C hina)【摘要】基于Pr扼N G I N E ER软件,为相关企业开发创建了FA N uC6T、日本三菱、FA N U cl8M、西门子等数控系统的后置处理选配文件,进而生成不同数控机床所识别的数控代码程序。
描述了选配文件的创建过程。
经企业实践,提高了工作效率,扩大了相应数控机床的使用范围,为企业带来了可观的效益。
关键词:P r o/E;后置处理;选配文件;创建【A bstr觚t】加加6珊三s矿吲En舀neer s妒删陀,雠如口e却觚d cr e砒p∞£_pr oc椰i增op£i D凡∥胁户r cN C s声钯舢可FA N C T6T,M i咖bi8hi,FAN U Cl8M∞d|s如撇船,£k咖re,幻铲船删e cN C co如pr o一∥狮坫玑耐c撕6e娩m秽诌d6y d办够r em C N C,抛c^妇幻D厶.死如5cm es舭,扎础i昭pr oce5s矿op£面n∥如豇yen瑙矿p,粥f缸e玩s pr鲫ed琥珊f丘e凇e妒op£如,l∥如s n,以C N C co如pm g砌瑚^删e施加ed e,蹴,p廊ese,访田圮e l加以乞∥琵话,l c,,∞以g越n sⅡ以f硎i以6e,zI斫拈.A s o r esu如,坊e s c叩P旷CN C,棚c五i,圮加厶甜℃,加-re 彬池纱e印帆如反K e y w or ds:Pr o,E;Post呻rocessi ng;opt i on脚髓;C托a“on中图分类号:1H16。
数控机床选型指南
数控机床选型指南一、确定典型加工工件1、箱体类零件应选择卧式加工中心2、板类零件应选择立式加工中心3、轴类零件应选择车削加工中心二、选择数控机床规格1、机床工作台面积应大于典型零件尺寸以便于安装夹具2、机床行程应大于典型零件加工范围以便于出刀3、机床工作台承重能力应大于零件和夹具的重量4、主电机功率:主电机功率越大,其每分钟可切除的金属余量就越多,表明机床切削能力越强,刚性也越高。
三、选择机床的精度1、应统一使用ISO标准衡量机床的定位和重复定位精度值2、机床的重复定位精度反映了该控制轴在行程内任意定位点的定位稳定性,这是衡量该控制轴能否稳定可靠的基本指标3、零件在单轴上移动加工两孔的孔距精度约为机床单轴定位精度的2倍左右,双轴移动则为机床单轴定位精度的3倍左右四、数控系统的选择1、铣削应选择铣床系统,车削应选择车削系统,钻削应选择钻削系统2、进口系统性能稳定价格高,国产系统可靠性差价格低3、系统基本功能都已固化,都必须选择,特殊选项价格特别贵,可根据实际需要适当选择,如FANUC 0I MC 铣床系统中图形显示功能、自动编程软件、刀具测量系统、工件测量系统、以太网接口及通讯功能可增加成本二十多万元五、估算工时和节拍1、选择机床时必须做可行性分析:一年内该机床能加工出多少典型零件2、根据典型零件确定数控机床加工工序的内容,根据准备给机床配置的刀具种类和数量来确定切削用量,并计算每道工序的切削时间及相应的辅助时间,一般换刀时间按10秒计算六、刀库的选择及刀柄的配置1、刀库容量越大,价格越贵,故障率也越高,加工中心50%以上的故障都与刀库有关2、在立加上选用20把刀左右刀具容量的刀库、在卧加上选用40把刀左右刀具容量的刀库基本上能满足要求3、根据典型零件要加工的工序内容确定刀柄的种类和数量,用户不太熟悉时可由机床厂家或刀具供应商协助分析加工工艺作出选配刀具刀柄方案4、选用复合式的刀具预调仪:为了提高数控机床的开动率,加工前刀具的准备工作尽量不要占用机床工时。
数控机床控制系统的选配
比很 高的 选项 。 ( NI 攻 螺纹 功 能 攻 螺纹 是数 控机 床 的一 项 4 l 性 常用 功能 , 到底 采用什 么方式 是一个值得 考虑的 问题 ,
独 家 策 期
电 机 ) 这 法得 到实现 , 而大 大地 提 高 了伺服 系统 的性 能 , , 进 例 而 在 高 速  ̄ O制 环 就 t S — U 10网 I O 低 速 功 率 是 一 种 高 性 能 的 伺 服 控 制 网 , 对 进 行 自律 控 制 的 各 它
手 动 变 速 对 生 产 效 率 的 影 响 不 大 , 以 经 常 用 普 通 三 所 相 异步 电机 驱动 和机 械齿 轮变 速 的主轴控 制 方式 , 这
样可 以显著 地 降低生 产成 本 。
如 果 改 用 伺 服 电 机 实 现 主轴 无 级 变 速 , 然 可 以 虽 省 去 一 些 齿 轮 和 传 动 机 构 , 是 为 了 提 高 主 轴 低 速 运 但
圆 曲线 或面 组 成 的零 件 加 』 程 序 的 编制 是 十分 困 难 = 的 , 常的 办 法是 借 助 干通 用 计算 机 的计 算 , 它 们 通 将 细分 为 微 小的 二 维 直线 段组 成 的 加 I程 序 ,在 模具 =
加 工 中 这 种 长 达 几 百 k 4 B约 等 于 1 m 纸 带 长 度 ) B( k 0 的 加 工 程 序 是 经 常 遇 到 的 , 而 一 股 数 控 系 统 提 供 的
拟零 件 加 工过 程 ,显示 真 实 刀具 在毛 坯 上 的切 削路 径 , 以选 择直 角坐 标 系中的 二个 不 同平面 , 可 也可选 择 不 同视 角的 三维 立体 , 以在加 工 的同 时作 实时 的 可 显示 , 可在 机械锁 定的 方式 下作加 工过程 的快速描 也 绘 ,是一 种检验零 件加 工程序 、提 高编程 效率和实 时
WA-21M数控系统数控化改造XA5032铣床
Ab t a t s r c :M ilng ma hi e n li c n ume ialc t o r s o ma i y gr a l nh nc ut ma i a a rc on r ltan f r ton ma e ty e a e a o tcc p — biiy a d pr du tv t e e fe ui lt n o c i iy l v lo q pme t nd f fl t i e e uie e sofe e p i e n e n s a ulil he h gh r r q r m nt nt r rs s o — qu p nt . Th ou l n a l ss ofXA50 2 m iln a hi e t a s o m a i n a sgn c lul — i me s r gh p a na y i 3 li g m c n r n f r to nd de i a c a— to f f e n r ns iso s s e , b do tng i n o e di g t a m s i n y t m y a p i W A 2 M NC s t m ,NC tan f r ton f 1 ys e r s o ma i o m iln c i s i o li g ma h ne s c mpl t d;s l c i n prn i e a d s l c i n pl n o ee ee to i c pl n e e to a fNC y t m 。s r o e e t i s se e v l c r— c lma hi r h c a c ne y c oie,e e t ia y t m l c rc ls s e NC r ns o ma i n p a nd s s e c t olS t r o t a f r to l n a y t m on r Ofwa e c m— po ii a wo k rn i e r l bo a e ston nd r p i c pl a e e a r t d. Afe r ns o m a i n,s e p e i i i 。 。 i t r t a f r to t p r cson n X Y Z s
数控机床选型
由于数控机床具有加工复杂形面零件能力强、适应多种加工对象〔柔性强〕;加工质量、精度和加工效率高;适应CAD/CAM联网、适合制造加工信息集成管理;设备的利用率高、正常运行费用低,适应现代制造技术的开展等特点,因此,数控机床已经被越来越多地被应用于制造业。
特别是近期国家为实现产业结构调整,从传统的农业经济加快走向新型工业化的道路,就必须对制造业进展大规模技术改造,增强竞争能力。
而这个过程急需一大批熟练掌握先进技术、工艺和技能的应用性人才,引起国家对职业教育的高度重视,在国内以至国外都相继建立了一大批数控人才培训基地,因此,如何既经济又合理地选择到适合本单位的数控设备,是一个综合性技术问题,结合自己的实践和体会,本文从如下几个方面予以表达:一. 按加工零件种类选择根本机型:1. 对回转体类〔盘、套、轴、法兰〕工件,直径600mm以下,一般选用卧式数控车床。
2. 对回转体类〔盘、套、轴、法兰〕工件,直径600mm以上,一般选用立式数控车床。
3. 对复杂回转体类〔盘、套、轴、法兰〕工件,含定向型面加工,孔加工,一般选用卧式全功能数控车床或车削中心。
4. 对简单箱体类,异形类,型腔模具工件,如果加工余量大〔粗加工〕,而且以型面加工为主,一般选用数控铣床。
5. 对箱体类,异形类,型腔模具工件,如果加工余量小〔精加工〕,而且以单面孔系加工为主,工序集中的,一般选用立式加工中心。
6. 对箱体类,异形类,型腔模具工件,如果加工余量小〔精加工〕,而且以多面孔系加工为主,工序集中且复杂的,一般选用卧式加工中心。
7. 对一些要求多轴联动加工要求,如四轴、五轴联动加工,必须对相应配套的编程软件、测量手段等有全面考虑和安排。
二. 按生产效率选择根本配置:1. 产品的年生产纲领在1万件以下,且产品品种变化较多,一般选用手动装卡工件和刀具,如果加工线速度变化X围较大,应该选用上下分档或多档变速结合的变频主轴。
2. 产品的年生产纲领在1万件以上,且产品品种固定,一般选用自动装卡工件和刀具,如车床选用液压卡盘,电动卡盘,多工位刀架,动力刀架,加工中心选用直线导轨〔20~25m/min〕,高速大功率主轴(10000~20000 r/min),专用自动夹具或可换夹具,大流量冲排屑装置等。
Fanuc 0i TF Plus 控制系统配置的高精度紧凑型多功能数控机床说明书
⼀款集⾼精度、⾼刚性和⾼效率等特点于⼀⾝的紧凑型多功能数控机床,配置Y轴和动⼒铣削⼑塔,可满⾜⼀次装夹完成多⼯序的复杂精密零件加⼯。
Hardinge主轴特点- 独特的夹头式主轴设计,⼯件夹持位置更有效接近主轴轴承部位,可获得更⾼的零件加⼯精度和表⾯光洁度,并可以极⼤地延⻓⼑具寿命.- 同时兼容夹头和三⽖卡盘,不需要额外配置主轴适配器.- A2-5/16C 夹头式主轴,棒料通过能⼒42mm,可配合6″三⽖卡盘和16C夹头使⽤.- A2-6/20C 夹头式主轴,棒料通过能⼒51mm,可配合8″三⽖卡盘和20C夹头使⽤.- 弹簧夹头能够实现不同⼯序的快速转换,更换⾮常简单,消除了复杂的⼯装调整找正的需要,节省机床⾮加⼯停机时间.- 主轴前端迷宫式结构和正⽓压防护设计可以防⽌冷却液和杂质进⼊主轴内部.- TA 42 MYT:动⼒⼑塔、C轴、Y轴、伺服尾座- TA 42 MSY:动⼒⼑塔、C轴、Y轴、副主轴- TA 51 MYT:动⼒⼑塔、C轴、Y轴、伺服尾座- TA 51 MSY: 动⼒⼑塔、C轴、Y轴、副主轴机床特点- 独特的夹头式主轴,极⼤地提⾼了零件加⼯精度和表⾯光洁度。
- 机床可搭配Fanuc 0i TF Plus 或Siemens 828D等控制系统。
- ⼀体式优质铸铁床⾝,具有优越的刚性和加⼯稳定性。
- 各轴配置重载型滚柱导轨,为机床提供超强的加⼯性能。
- 标配12⼯位BMT55动⼒⼑塔,也可选配16⼯位BMT45动⼒⼑塔。
- 可配标准伺服尾座或选配夹头式副主轴,满⾜不同的应⽤场合。
- 标配Y轴功能,显著提⾼加⼯效率和可加⼯产品的多样性。
- 机床有丰富多样的选配功能,可满⾜不同的加⼯⼯艺需求。
西门子数控系统
第一讲西门子数控系统的基本构成一.西门子840D系统的组成SINUMERIK840D是由MMC,数控及驱动单元(CCU或NCU),PLC模块三部分组成,由于在集成系统时,总是将SIMODRIVE611D驱动和数控单元(CCU或NCU)并排放在一起,并用设备总线互相连接,因此在说明时将二者划归一处.l.人机界面人机交换界面负责NC数据的输入和显示,它由MMC和OP组成.MMC(Man Machine Communication)包括:OP(Operation panel)单元,MMC,MCP (Machine Control Panel)三部分.MMC实际上就是一台计算机,有自己独立的CPU,还可以带硬盘,带软驱;OP单元正是这台计算机的显示器,而西门子MMC的控制软件也在这台计算机中.1.1.MMC我们最常用的MMC有两种:MMCC100.2和MMC103,其中MMC100.2的CPU为486,不能带硬盘;而MMC103的CPU为奔腾,可以带硬盘,一般的,用户为SINUMERIK810D配MMC100.2,而为SINUMERIK840D配MMC103.※PCU(PC UNIT)是专门为配合西门子最新的操作面板OP10、OP10S、OP10C、OP12、OP15等而开发的MMC模块,目前有三种PCU模块--PCU20、PCU50、PCU70,PCU20对应于MMC100.2,不带硬盘,但可以带软驱;PCU50、PCU70对应于MMC103,可以带硬盘,及MMC不同的是:PCU50的软件是基于WINDOWS NT的.PCU的软件被称作HMI,HMI 有分为两种:嵌入式HMI和高级HMI.一般标准供货时,PCU20装载的是嵌入式HMI,而PCU50和PCU70则装载高级HMI.1.2.OPOP单元一般包括一个10.4″TFT显示屏和一个NC键盘.根据用户不同的要求,西门子为用户选配不同的OP 单元,如:OP030,OP031,OP032,OP032S等,其中OP031最为常用.1.3.MCPMCP是专门为数控机床而配置的,它也是OPI上的一个节点,根据应用场合不同,其布局也不同,目前,有车床版MCP和铣床版MCP两种.对810D和840D,MCP的MPI地址分别为14和6,用MCP后面的S3开关设定.对于SINUMERIK840D应用了MPI(Multiple Point Interface)总线技术,传输速率为187.5k/秒,OP单元为这个总线构成的网络中的一个节点.为提高人机交互的效率,又有OPI(Operator PanelInterface)总线,它的传输速率为1.5M/秒.2.数控及驱动单元2.1.NCU数控单元SINUMERIK840D的数控单元被称为NCU(Numenrical Controlunit)单元:中央控制单元,负责NC所有的功能,机床的逻辑控制,还有和MMC的通讯,它由一个COM CPU板.一个PLC CPU板和一个DRIVE板组成.根据选用硬件如CPU芯片等和功能配置的不同,NCU分为NCU561.2,NCU571.2,NCU572.2,NCU573.2(12轴),NCU573.2(31轴)等若干种,同样,NCU单元中也集成SINUMERIK840D数控CPU和SIMATIC PLC CPU芯片,包括相应的数控软件和PLC控制软件,并且带有MPI或Profibus借口,RS232借口,手轮及测量接口,PCMCIA卡插槽等,所不同的是NCU单元很薄,所有的驱动模块均排列在其右侧.2.2.数字驱动数字伺服:运动控制的执行部分,由611D伺服驱动和1FT6(1FK6)电机组成,SINUMERIK840D配置的驱动一般都采用SIMODRIVE611D,它包括两部分:电源模块+驱动模块(功率模块).电源模块:主要为NC和给驱动装置提供控制和动力电源,产生母线电压,同时监测电源和模块状态.根据容量不同,凡小于15KW均不带馈入装置,极为U/E电源模块;凡大于15KW 均需带馈入装置,记为I/RF 电源模块,通过模块上的订货号或标记可识别.611D数字驱动:是新一代数字控制总线驱动的交流驱动,它分为双轴模块和单轴模块两种,相应的进给伺服电机可采用1FT6或者1FK6系列,编码器信号为1Vpp正弦波,可实现全闭环控制.主轴伺服电机为1PH7系列.3.PLC模块SINUMERIK810D/840D系统的PLC部分使用的是西门子SIMA TIC S7-300的软件及模块,在同一条导轨上从左到右依次为电源模块(Power Supply),接口模块(Interface Module)机信号模块(Signal Module)的CPU及NC的CPU是集成在CCU或NCU中的.最多8个SM模块最多四级电源模块(PS)是为PLC和NC提供电源的+24V和+5V.接口模块(IM)是用于级之间互连的.信号模块(SM)使用及机床PLC输入/输出的模块,有输入型和输出型两种.二.硬件的接口1.840D系统的接口1.1.840D系统的MMC,HHU,MCP都通过一根MPI电缆挂在NCU上面,MPI是西门子PLC的一个多点通讯协议,因而该协议具有开放性,而OPI是840D系统针对NC部分的部件的一个特殊的通讯协议,是MPI的一个特例,不具有开放性,它比传统的MPI通讯速度要快,MPI的通讯速度是187.5K波特率,而OPI是1.5M.1.2.NCU上面除了一个OPI端口外,还有一个MPI,一个Profibus接口,Profibus接口可以接所有的具有Profibus通讯能力的设备.Profibus的通讯电缆和MPI的电缆一样,都是一根双芯的屏蔽电缆.X101 操作面板接口(OPI)X102 PROFIBUS接口X112 预留接口(NCU及NCU通讯)X111 SIMATIC接口(IM361)X122 PC MPI接口(MPI)X121 I/O接口(电缆分配盒)H1/H2 错误和状态灯H37段显示S1/S2 复位/NMI按钮S3NCK启动开关S4 PLC启动开关X130A SIMODRIVE 611D接口X130B 数字模块I/O扩展接口(仅限于NCU573)X172设备总线接口X173 PCMCIA插槽(X173)1.3.在MPI,OPI和Profibus的通讯电缆两端都要接终端电阻,阻值是220欧,所有如果要检测电缆的好坏情况,可以在NCU端打开插座的封盖,量A,B两线间的电阻,正常情况下应该为110欧.2.611系列驱动的组成及接口2.1.611系列的驱动分成模拟611A,数字611D和通用型611U.都是模块化结构,主要有以下几个模块组成:o电源模块电源模块是提供驱动和数控系统的电源,包括维持系统正常工作的弱电和供给功率模块用的600V直流电压.根据直流电压控制方式,它又分为开环控制的UE模块和闭环控制的I/R模块,UE模块没有电源的回馈系统,其直流电压正常时为570V左右,而当制动能量大时,电压可高达640多伏.I/R模块的电压一直维持在600V左右o控制模块控制模块实现对伺服轴的速度环和电流环的闭环控制o功率模块对伺服电机提供频率和电压可变的交流电源o监控模块主要是对电源模块弱电供电能力的补充.o滤波模块对电源进行滤波作用.o电抗对电压起到平稳作用.3.611电源模块的接口信号611模块的接口信号有以下几组:(1)电源接口U1 V1 W1 主控制回路三相电输入端口X181 工作电源的输入端口,使用时常常及主电源短接,有的系统为了让机床在断电后驱动还能正常工作一段时间,把600V的电压端子及P500 M500端子短接,这样由于600V电压不能马上放电完毕,还能维持驱动控制板的正常工作一段时间.P600M600是600V直流电压输出端子.(2)控制接口64 控制使能输入,该信号同时对所有连接的模块有效,该信号取消时,所有的轴的速度给定电压为零,轴以最大的加速度停车.延迟一定的时间后,取消脉冲使能63 脉冲使能输入,该信号同时对所有连接的模块有效,该信号取消后,所有的轴的电源取消,轴以自由运动的形式停车.48 主回路继电器,该信号断开时,主控制回路电源主继电器断开.112 调试或标准方式,该信号一般用在传输线的调试中,一般情况接到系统的24V上.X121 模块准备好信号和模块的过热信号.准备号信号及模块的拨码开关的设置有关,当S1.2=ON时,模块有故障时,准备好信号取消,而S1.2=OFF时,模块有故障和使能(63,64)信号取消时,都会取消准备好信号,因此在更换该模块的时候要检查模块顶部的拨码开关的设置,否则模块可能会工作不正常.所有的模块过载和连接的电机过热都会触发过热报警输出.NS1/NS2 主继电器闭合使能,只有该信号为高电平时,主继电器才可能得电.该信号常用来作主继电器闭合的连锁条件.AS1/AS2 主继电器状态,该信号反映主继电器的闭合状态,主继电器闭合时为高电平.9/19/R 9是24V输出电压,19是24V的地,R为模块的报警复位信号.(3)其它辅助接口X351 设备总线,为后面连接的模块供电用.X141 电压检测端子,供诊断和其它用途用."7:P24 ,+24V "45:P15,+15V "44:N15,-15V"10:N24,-24V "15:M,0V电源模块上面有6个指示灯,分别指示模块的故障和工作状态.一般正常情况下绿灯亮表示使能信号丢失(63和64),黄灯亮表示模块准备好信号,这时600V直流电压已经达到系统正常工作的允许值.电源模块正常工作的使能条件:48,112,63,64接高电平,NS1和NS2短接,显示为一个黄灯亮,其它灯都不亮.直流母线电压应在600V左右.3.611驱动控制模块接口信号(1)611D驱动控制模块接口信号:611D控制模块及数控系统主要是通过一根数据总线相连,基本没有太多的接口信号.X431:轴脉冲使能,该信号为低电平时,该轴的电源撤消,一般这个信号直接及24V短接X432:BERO 端子,该接口用作BERO开关信号的输入口.X34,X35模拟输出口,其中有两个模拟口(X1,X2 )用作模块诊断测试用,它可以用来跟踪一些数字量,比如转速,电压和电流等并把它转换成0到5V的模拟电压输出,具体的输出信号可以通过数控系统选择,Ir模拟输出口是固定输出电机R相的电流的模拟值.X411:电机编码器接口,输入电机的编码器信号,还有电机的热敏电阻,其中电机的热敏电阻值是通过该插座的13和25脚输入,该热敏电阻在常温下为580欧,155度时大于1200欧,这时控制板关断电机电源并产生电机过热报警.(1PH7电机温度检测信号连接同1FT6/1FK6电机)X411:直接测量系统输入口,输入直接位置测量信号,一般为正余弦电压信号* 611D的控制板的速度环和电流环的参数设置在NCK里面,故更换控制板后不需要重新设置参数.(2)611A控制模块接口信号611A控制模块及1FT5电机构成伺服驱动机构,完成速度环和电流环的控制,其速度环和电流环的参数都保存在控制板上,故更换该板要注意参数的设置.接口信号如下:X311:电机反馈接口,电机的速度实际值和电机的热敏电阻值都通过它输入到控制板里,1FT5电机的速度检测是通过一个测速发电机来实现的,而电机转子的位置是通过18个霍而元件来检测的.电机内的热敏电阻值是通过该插座的11和12脚信号输入,在常温下小于250欧,当电机内部温度达到155度时电阻大约是1000欧,控制板这时关断电源,并发出报警信号.X321:设定端子,速度的给定值通过该端子的56和14输入,一般来讲,给定值是正负0到10V的电压.X331:使能端子:相应模块的使能信号输入,663是脉冲使能,及电源模块的63作用差不多,只是它仅作用于单个的轴模块.65是控制使能,常常把它和NC侧给定信号的控制使能相连.X341:模块状态输出接口,输出模块的状态信息,如模块准备好信号,报警等.第二讲系统的调试及操作一.840D系统操作l SINUMERIK840D/810D或SINUMERIK FM-NC是机床的CNC控制系统,可以通过CNC控制系统的操作面板执行下列基本功能:•开发和修改零件程序•执行零件程序•手动控制•读入/读出零件程序和数据•编辑程序数据•报警显示和取消报警•编辑机床数据•在一个MMC或几个MMC之间或一个NC或几个NC之间建立通信链接(M:N,m-MMC 装置和n-NCK/PLC装置)用户接口包括:•显示元件,如监测器,LED等;•操作元件,如键,开关,手轮等.l 840D系统具有数控机床具有的自动、手动、编程、回参考点、手动数据输入等功能.•手动:手动主要用来调整机床,手动有连续手动和步进手动,有时为了需要走特定长度时,可以选择变量INC方式,输入要运行的长度即可.•自动:840D的程序一般来讲是在NCK的RAM里执行,所以对MMC103或PCU50来讲,需要先把程序装载到NCK里,但对于特别长的程序,可以选择在硬盘里执行,具体操作方法为:选择加工,程序概要,用光标选择要执行的程序,选择从硬盘执行既可.在自动方式下,如果MMC装有SINDNC软件,还可以从网络硬盘上执行程序.•MDA:MDA跟自动方式差不多,只是它的程序可以逐段输入,不一定是一个完整的程序,它存在NCK里面一个固定的MDA缓冲区里,可以把MDA缓冲区的程序存放在程序目录里,也可以从程序区里调程序到MDA缓冲区来.•REPOS:重定位功能,有时在程序自动执行时需要停下来把刀具移开检测工件,然后接着执行程序,需要重定位功能,操作方法是在自动方式下暂停程序执行,转到手动,移开相应的轴,要重新执行程序时,转到重定位方式,按相应的轴移动按钮,回到程序中断点,按启动键程序继续执行.注意在这个过程中不能按复位键.•程序模拟:840D支持在程序正式运行前进行图形模拟,以减少程序的故障率,但由于MMC 系统的不同,模拟的方法不一样,在MMC103上,程序模拟完全在MMC上执行,故模拟中不会对NCK产生影响,但在MMC100.2上,程序模拟在NCK里面执行,及程序实际执行情况一样,因此在模拟前务必要选择程序测试,如果还要提高模拟速度,还可以选择空运行.二.系统的连接及调试(一)硬件的连接1.SINUMERIK810D/840D系统的硬件连接从两方面入手:其一,根据各自的接口要求,先将数控及驱动单元,MMC,PLC三部分分别连接正确:(1)源模块X161种9,112,48的连接;驱动总线和设备总线;最右边模块的终端电阻(数控及驱动单元).(2)MMC及MCP的+24V电源千万注意极性(MMC).(3)PLC模块注意电源线的连接;同时注意SM的连接.其二,将硬件的三大部分互相连接,连接时应注意:(1)PI和OPI总线接线一定要正确.(2)CU或NCU及S7的IM模块连线.2.检查在正确完成所有机械的和电气的安装工作后即可进行通电,调试工作;而首先要做的就是开机准备工作,它可确保控制系统及其组件启动正常,并满足EMC检测条件全部系统连线完成后需要做一些必要的检查,内容如下:•屏蔽:(1)确保所使用的电缆符合西门子提供的接线图中的要求;(2)确保信号点栏屏蔽两端都及机架或机壳连通.对于外部设备(如打印机,编程器等),标准的单端屏蔽的电缆也可以用.但一旦控制系统进行正常运行,则应不接这些外部设备为宜;如一定要接入,则连接电缆应两端屏蔽.•EMC(Electromagnetic Compatibility)检测条件:(1)信号线及动力线尽可能分开远一些;(2)从NC或PLC出发的活到NC或PLC得线缆应使用SIEMENS提供的电缆;(3)信号线不要太靠近外部强的电磁场(如点机和变压器);(4)HC/HV脉冲回路电缆必须完全及其他所有电缆分开敷设;(5)如果信号线无法及其它电缆分开,则应走屏蔽穿线管(金属);(6)下列距离应尽可能小:--信号线及信号线--信号线预辅助等电位端--等电位端和PE(走在一起)•防护ESD(Electromaqnetic Sensitive Device)组件检测条件:(1)处理带静电模块时,应保证其正常接地;(2)如避免不了接处电子模块,则请不要触摸模块上组件的针脚或其他导电部位;(3)触摸组件必须保证人体通过放静电装置(腕带或胶鞋)及大地连接;(4)模块应北方旨在导电表面上(放静电包装材料如导电橡胶等);(5)模块不应靠近VDU,监视器或电视机(离屏幕勿近及10cm);(6)模块不要及可充电的电绝缘材料接触(如塑料及纤维织物);(7)测量的前提条件--测量仪器接地--绝缘仪器上的测量头预先放过电(二)调试l NC和PLC总清由于是第一次通电,启动,所以有必要对系统做一次总清或总复位.1.NC总清NC总清操作步骤如下:•将NC启动开关S3―→"1";•启动NC,如NC已启动,可按一下复位按钮S1;•待NC启动成功,七端显示器显示"6",将S3―→"0";NC总清执行完成.NC 总清后,SRAM内存中的内容被全部清掉,所有机器数据(Machine Data)被预置为缺省值.2.PLC总清PLC总清操作步骤如下:•将PLC启动开关S4―→"2";=〉PS灯会亮;•S4―→"3"并保持3秒等到PS等再次亮;=〉PS灯灭了又再亮;•在3秒之内,快速地执行下述操作S4:"2"―→"3"―→"2";=>PS灯先闪,后又亮,PF灯亮(有时PF等不亮);•等PS和PF等亮了,S4―→"0";=>PS和PF灯灭,而PR灯亮.PLC总清执行完成,PLC总清后,PLC程序可通过STEP7软件传至系统,如PLC总清后屏幕上有报警可作一次NCK复位(热启动).l 开机及启动第一次启动后,NCU状态显示(一个七段显示器及一个复位按钮S1两列状态显示灯及两个启动开关S3和S4.)(如下图)在确定S3和S4均设定位"0",则此时就可以开机启动了,经过大约几十秒钟,当七段显示器显示"6"时,表明NCK上电正常;此时,"+5V"和"SF"灯亮,表明系统正常;但驱动尚未使能,而PLC状态泽"PR"灯亮,表明PLC运行正常.•MMC:MMC的启动时通过OP显示来确认的,如果是MMC100.2,在启动的最后,在屏幕的下面会显示一行信息"Wait For NCU Connection:××Seconds"如MMC及NCU通讯成功,则SINUMERIK 810D/840D的基本显示会出现在屏幕上,一般是"机床"操作区,而MMC103,由于它是可以带硬盘的,所以在它的背后也有一个七段显示器,如MMC103启动成功后它会显示一个"8"字.•MCP:在PLC启动过程中,MCP上的所有灯饰不停闪烁的,一旦PLC成功启动,且基本程序状如则只有在OB1种调用FC19或FC25,那么MCP上的灯不再闪烁,此时MCP即可以使用.•DRIVE SYSTEM:只有NC,PLC和MMC都正常启动后,最后考虑驱动系统.首先必须完成驱动的配置,对于MMC100.2,需借助于"SIMODRIVE 611D"Start-up Tool软件,而MMC103可直接在OP031上做,然后用PLC处理相应信号即可.这样,系统再启动后,SF灯应灭掉.元素类型含义:复位S1 按钮出发一个硬件复位;控制和驱动复位后完整重起.NMI S2 按钮对处理器发出触发和NMI请求,NMI-非屏蔽中段S3 旋转开关NCK启动开关位置0:正常启动位置1:启动位置(缺省值启动)为值2…7:预留S4 旋转开关PLC模式选择开关位置0:PLC运行位置1:PLC运行P位置2:PLC停止位置3:模块复位H1(左列)显示灯显示灯+5V:电源电压在容差范围内时亮NF:NCK启动过程中,其监控器被触发时,此灯亮CF:当COM监控器输出一个报警时,此灯亮CB:通过OPI 接口进行数据传输,此灯亮CP:通过PC的MPI接口进行数据传输时,此灯亮绿灯红灯红灯黄灯黄灯H2(右列)显示灯显示灯FR:PLC运行状态PS:PLC停止状态FF:当PLC监控器输出一个报警时:此灯亮;当PLC监控器输出一个报警时:所有4个灯都亮FFO:PLC强制状态-:NCU571-573未用,复位时短暂亮NCU573.2:PLC DP状态在CPU315 2DP上此灯有"BUSF"的标记•灯灭:DP未配置或者配置了但所有的从站未找到•灯闪:DP配置了,但一个或一个以上的从站丢失•灯亮:错误(例如:总线近路无令牌通行)绿灯红灯红灯黄灯黄灯H3 七段数码管软件支持输出的测试和诊断信息.启动完成后,正常状态显示"6"840D NCU模块控制和显示元素:l 数据备份在进行调试时,为了提高效率不做重复性工作,需对所调试数据适时地做备份.在机床出厂前,为该机床所有数据留档,也需对数据进行备份.SINUMERIK 810D/840D的数据分为三种:NCK数据、PLC数据、MMC数据有两种数据备份的方法:1.系列备份(Series Start-up):特点:(1)用于回装和启动同SW版本的系统(2)包括数据全面,文件个数少(*.arc)(3)数据不允许修改,文件都用二进制各式(或称作PC格式)种的(DATA):特点:(1)用于回装不同SW版本的系统(2)文件个数多(一类数据,一个文件)(3)可以修改,大多数文件用"纸带格式:即文本格式"做数据备份需以下辅助工具:•PCIN软件•V24电缆(6FX2002-1AA01-0BF0)•PG740(或更高型号)或PC※由于MMC103可带软驱,硬盘,NC卡等;它的数据备份更加灵活,可选择不同的存储目标,以其为例介绍具体操作步骤:•数据备份(1)在主菜单中选择"Service"操作区;(2)按扩展件"}"―→"Series Start-up"选择存档内容NC,PLC,MMC并定义存档文件名;(3)从垂直菜单中,选择一个作为存储目标:V.24 ―→指通过V.24电缆船只外部计算机(PC);PG ―→编程器(PG);Disk ―→MMC所带的软驱中的软盘;Archive ―→硬盘;NC Card ―→NC卡.选择其中V.24和PG时,应按"Interface"软件键,设定接口V.24参数;(4)若选择备份数据到硬盘,则:"Archive"(垂直菜单)―→"Start".•数据恢复MMC103的操作步骤(从硬盘上恢复数据):a:"Service";b:扩展键"}";c:"Series Start-up";d:"Read Start-up Archive"(垂直菜单);e:找到存档文件,并选中"OK";f:"Start"(垂直菜单);无论是数据备份还是数据恢复,都是在进行数据的传送,传送的原则是:1.永远是准备接收数据的一方先准备好,处于接受状态;2.两端参数设定一致.第三讲编程一.坐标系1.工件坐标系工件零点是原始工件坐标系的原点直角坐标:用坐标所达到这个点来确定坐标系中的点极坐标:用半径和角来测量工件或工件的一部分2.绝对坐标:所有位置参数及当前有效原点相关,表示刀具将要到达的位置增量坐标:如果尺寸并非项对于原点,而是相对于工件上的另一个点时,就要用增量坐标.用增量坐标来确定尺寸,可以避免对这些尺寸进行转换.增量坐标参照前一个电的位置数据,适用于刀具的移动,是用来描述刀具移动的距离3.平面:用两个坐标轴来确定一个平面,第3个坐标轴及该平面相垂直,并确定刀具的横切方向.编程时,要确定加工面以便于控制系统能准确计算出刀具偏置值.平面标识横切方向G17 X/Y ZG18 Z/X YG19 Y/Z X4.零点的位置在NC机床上可以确定不同的原点和参考点位置,这些参考点:•用于机床定位•对工件尺寸进行编程它们是:M=机床零点A=卡盘零点,可以及工件龄点重合(值用于车床)W=工件零点=程序零点B=起始点,可以给每个程序确定起始点,起始点是第一个刀具开始加工的地方R=参考点,用凸轮和测量系统来确定位置,必须先知道到机床零点的距离,这样才能精确设定轴的位置:•建立坐标系R1.带机床零点M的机床坐标X B2.基础坐标系(也可以使工件坐标系W)3.带工件零点W的工件坐标系4.带当前被一懂得工件零位位的当前工件坐标系M A W Zl 轴的确立编程时,通常用到以下轴:机床轴:可以在机床数据中设置轴的识别符,识别符:X1、Y1、Z1、A1、B1、C1、U1、V1、AX1、AX2等;通道轴:所有在一个通道中移动的轴,识别符:X、Y、Z、A、B、C、U、V几何轴:主要轴,一般有X、Y、Z;特定轴:无需确定特定轴之间的几何关系,如转塔位置U、尾座V;路径轴:确定路径和刀具的运动,该路径的被编程进给率有效,在NC程序中用FGROUP来确定路径轴;同步轴:指从编程的起点到终点移动同步的轴;定位轴:典型定位轴由零件承载、卸载的加载器,刀库/转塔等,标识符:POS,POSA,POSP 等指令轴(运动同步轴):由同步运动的指令生成指令轴,它们可以被定位,启动和停止,可及工件程序完全不同步.指令轴是独立的插补,每个指令轴有自己的轴插补和进给率连接轴:指及另一个NCU箱连接的实际存在的轴,它们的位置会受到这个NCU的控制,连接轴可以被动态分派给不同的NCU通道PLC轴:通过特定功能用PLC对PLC轴进行移动,它们的运动可以及所有其他所有的轴不同步,移动运动的产生于路径和同步运动无关;•几何轴,同步轴和定位轴都是可以被编程的.•根据被编程的移动指令,用进给率F,使轴产生移动.•同步轴及路径轴同步移动,并用同样的时间移动所有的路径轴.•定位轴移动及所有其它轴异步,这些移动运动及路径和同步运动无关.•由PLC控制PLC轴,并产生及其他所有轴不同步的运动,移动运动及路径和同步运动无关l 编程语言•编程地址及含义地址含义N 程序编号的地址10 程序段编号G 预备功能X,Y,Z 位置数据插补参数F 进给S 主轴速度T 刀具编号D 刀具偏置编号M 杂用功能H 辅助功能•数据类型:类型含义数值范围INT 带正负号的整数±(231-1)REAL 实数(带十进制的分数)±(10-300…100+300)BOOL 由代码确定1个ASSCII字符0 (255)STRING 字符串,在[…]中的字符串,0…255数值的序列(最多为200个字符) AXIS 轴的名称(轴地址) 通道上任意轴的名称FRAME 翻译,旋转,比例和镜像的几何参数•指令:1.G指令G90:参照挡墙坐标系原点,在工件坐标系中编制刀具运行点的程序.G91:参照最新接近点,编制刀具运行距离程序.GO:快速移动使刀具快速定位,绕工件运动或接近换刀点G1:刀具沿及轴,斜线或其他任何空间定位平行的置线移动.G2:在圆弧轨迹上以顺时针方向运行G3:在圆弧轨迹上以逆时针方向运行G4:暂停时间生效(F…以秒为单位;S…用主轴旋转次数确定时间)G17:无刀具半径补偿G18:刀具半径补偿到轮廓左侧G19:刀具半径补偿到轮廓右侧G40:解除刀具半径补偿G41:激活刀具半径补偿,刀具沿加工方向运行至轮廓的右边G42:激活刀具半径补偿,刀具沿加工方向运行至轮廓的左边G53:非模态接触,包括已编程的偏置G54…G57:调用第1到第4可设置零点偏置G94:直线进给率mm/分,英寸/分G95:旋转进给率mm/转,英寸/转2.M指令M0:编程停止M1:选择停止M2:主程序结束返回程序开头M30:程序结束M17:子程序结束M3:主动主轴顺时针方向旋转M4:主动主轴逆时针方向旋转M5:主动主轴停止M6:换刀指令3.其它F:进给率S:主动主轴的速度(单位:rev/min)T:调用刀具D:刀具偏置号(范围:1…32000)。
6136数控车床技术参数(精)
6136 数控车床技术参数参数型号ZC-CJK6136B ( 步进 ) ZC-CJK6136A ( 伺服 ) 床身上最大工件展转直径(mm) Φ 420拖板上最大工件展转直径(mm) Φ 240最大加工长度 (mm) 750主轴通孔直径 (mm) Φ 52主轴头形式及主轴头号凸轮锁紧短锥法兰盘式:D6主轴内孔锥度(莫氏 MT)M6主轴转速范围 (r/min) 变频调速 30--3000r/mimG0速度 X 轴(半径 mm/min) 3000 4000G0速度 Z 轴( mm/min) 4000 6000进给轴驱动电机最大静扭矩(Nm)X 轴:11Z 轴:15 X 轴 1.2KW Z 轴 1.5KW 尾座套筒直径 (mm) 58尾座套筒行程 (mm) 150尾座套筒锥孔(莫氏 MT)M4刀架刀位数电动四工位X 轴 /Z 轴重复定位精度 (mm) X 轴 0.012 Z 轴 0.016工作精度 (mm) 圆度 :0.005 ;圆柱度 :0.016/160 ;粗拙度2.5--1.6 ;平面度 0.01/160刀具装夹尺寸 (mm) 20× 20行程限位系统设置软限位 / 行程开关硬限位,两重保护机床净重 (Kg) 1650机床外形尺寸(长×宽×高)(mm) 2210×1600 × 1860注:1 、用户可依据需要自选15-120 跟刀架及 20-170 中心架。
(价钱另计)2 、机床主传动采纳多楔带传动,标320 三爪卡盘。
3 、数控系统标配KNDK1Ti,用户也可选配其余系统。
6140/6150 数控车床参数参数型号ZC-CJK6140 ( 步进 ) ZC-CJK6150( 步进 )床身上最大工件展转直径(mm) Φ 400 Φ500 拖板上最大工件展转直径(mm) Φ 220 Φ290 最大加工长度 (mm) 750/1000/1500主轴通孔直径 (mm) Φ 52 Φ 82 主轴头形式及主轴头号凸轮锁紧短锥法兰盘式和短锥:C6/D6 式 D-8( 内孔 90mm)主轴内孔锥度(莫氏MT)C6/D6 主轴: M6; D8主轴 : 公制 1:20手动变速( A.B 型 )24 级 9--1600r/mim ;变频调速(三主轴转速范围 (r/min) 档 P 型) 35--2000r/mim ;变频调速(二档 A.B型 )100/1600r/mim ;G0速度 X 轴(半径 mm/min) 3000G0速度 Z 轴( mm/min) 4000进给轴驱动电机最大静扭矩(Nm)X轴:15Z 轴:24X轴:15Z 轴:30尾座套筒直径 (mm) 75尾座套筒行程 (mm) 150尾座套筒锥孔(莫氏MT)M5刀架刀位数电动四工位X 轴 /Z 轴重复定位精度 (mm) X 轴 0.012 Z 轴 0.016工作精度 (mm) 圆度 :0.005 ;圆柱度 :0.016/160 ;粗拙度 2.5--1.6 ;平面度0.01/160刀具装夹尺寸 (mm) 20× 20行程限位系统设置软限位 / 行程开关硬限位,两重保护机床净重 (Kg) 2100 ; 2300; 2500 2200 ;2400; 2600机床外形尺寸(长×宽×高)(mm)2510× 1685× 1685; 2760× 1685× 1685 ;3260× 1685× 1685 注:1 、用户可依据需要自选15-120 跟刀架及 20-170 中心架。
广州数控说明书GSK980TA
GSK980T车床数控系统规格书前言本规格书介绍了GSK980T车床数控系统技术规格、型号意义等内容。
第一章:简介第二章:技术规格第三章:产品型谱本说明书适用软件版本为V3.62,说明书的内容如有变动,恕不另行通知。
目 录第一章简介 (1)第二章技术规格 (2)2.1 控制轴 (2)2.2 电子齿轮 (2)2.3 坐标系 (2)2.4 准备功能 (2)2.5 插补功能 (6)2.6 螺纹切削 (6)2.7 进给功能 (6)2.8 自动加减速 (7)2.9 辅助功能 (7)2.10 主轴功能 (7)2.11 刀具功能 (8)2.12 刀具补偿 (8)2.13 精度补偿 (8)2.14 操作方式 (8)2.15 程序和编辑 (8)2.16 显示方式 (8)2.17 报警和安全 (8)2.18 存储和通讯 (9)2.19 外部接口 (9)2.20 环境适应性 (9)2.21 电气安全性 (9)2.22 电源适应性 (10)2.23 电磁兼容性 (10)第三章产品型谱 (11)3.1型号意义 (11)3.2 标准附件 (11)3.3 选配功能 (12)3.4 选配附件 (12)第一章 简介GSK980TA是我公司研制的普及型车床数控系统,作为经济型数控系统的升级换代产品,GSK980TA具有以下技术特点:z采用16位CPU、应用CPLD完成硬件插补,实现高速µm级控制;z液晶(LCD)中文显示,界面友好、操作方便;z加减速可调,可配套步进驱动器或伺服驱动器;z可变电子齿轮比,应用方便。
图1-1 980TA数控系统外观图第二章 技术规格2.1 控制轴● 控制轴:X、Z两轴● 联动轴:X、Z两轴● 坐标值范围:±9999.999mm● 最小指令单位:0.001mm2.2 电子齿轮● 指令倍乘系数(CMR:电子齿轮比分子):1~127● 指令分频系数(CMD:电子齿轮比分母):1~1272.3 坐标系● X、Z直角坐标系,X轴与主轴轴线垂直,Z轴与主轴轴线方向平行,靠近工件的方向为负方向,远离工件的方向为正方向● 机床坐标系:回机械零点后,以该点为坐标原点建立机床坐标系● 工件坐标系:执行G50 X_ Z_ 后建立工件坐标系(又称浮动坐标系)● 绝对坐标:以X、Z表示● 相对坐标:以U、W表示2.4 准备功能● G指令表机械零点● 宏指令表指令格式 功能 定义 说明G65 H01 P# I Q# J; 赋值 # I = # JG65 H02 P# I Q# J R#K; 加法运算 # I = # J + # kG65 H03 P# I Q# J R# k;减法运算 # I = # J - # kG65 H80 Pn; 无条件转移 转向n n:顺序号G65 H81 Pn Q#J R# K; 条件转移1 IF# J = # k,GOTO n n:顺序号G65 H82 Pn Q#J R# K; 条件转移2 IF# J ≠ # k,GOTO n n:顺序号G65 H83 Pn Q#J R# K; 条件转移3 IF# J ﹥ # k,GOTO n n:顺序号G65 H84 Pn Q#J R# K; 条件转移4 IF# J ﹤ # k,GOTO n n:顺序号G65 H85 Pn Q#J R# K; 条件转移5 IF# J ≥ # k,GOTO n n:顺序号G65 H86 Pn Q#J R# K; 条件转移6 IF# J ≤ # k,GOTO n n:顺序号G65 H99 Pi; 产生P/S报警 产生500 + i 号P/S报警 i+500:报警号2.5 插补功能● 直线插补:G01 X(U)__Z(W) __ F最高直线插补速度为7600mm/min(对应脉冲输出频率为127KHz)● 圆弧插补:G02 X(U)_Z(W)_R_(I_K_) F_ 后刀座顺时针圆弧插补、前刀座逆时针圆弧插补G03 X(U)_Z(W)_R_(I_K_) F_ 后刀座逆时针圆弧插补、前刀座顺时针圆弧插补最高圆弧插补速度为3800mm/min(对应脉冲输出频率为63KHz)注1:本规格书给出的速度指标是在CMR=CMD=1的条件下给出的,当CMR≠CMD时,实际的速度指标为规格书给出的指标除以电子齿轮比CMR/CMD;注2:数控系统用于机床控制时,机床所能达到的速度指标受机械负载、机械传动比、驱动装置的矩频特性、电机的最高转速等因素影响。
数控系统选型介绍
1.电源模块
为主轴模块和伺服轴模块提供电源,主要分为 PSM, PSMR, PSM-HV, PSMV-HV四种,输入电压 分为交流200V和400V两种。 电源模块型号:PSM 11 - 22 33 PSM:电源模块
11:制动形式。“无”=再生制动,“R”=能耗 制动,“V”=电压转换型再生制动,“C”=电 2容制动。 32:输出功率。 3:输入电压,“无”=200V,“HV”=400V
2. NC软件系统 NC软件系统包括下列内容:(1)NCK数控核初始引导软件该 软件固化在EPROM中。(2)NCK数控核数字控制软件系统它包括机床数据和 标准的循环子系统。 (3)SINUMERIK 611D驱动数据它是指数控系统所配套 使用的SIMODRIVE 611D数字式驱动系统的相关参数。(4)PCMCIA卡软件 系统在NCU上设置有一个PCMCIA插槽,用于安装PCMCIA个人计算机存储 卡,卡内预装有NCK驱动软件和驱动通信软件等。
1
SIMODRIVE 611
馈入/再生反馈模块16kw ,内部冷却
1
滤波器
1
两轴型功率模块
1
SIMODRIVE motors
1FK6电机(7NM,带制动器)
1
动力电缆(带制动器引线,长7米)
1
反馈电缆(长7米)
1
1FT6电机(6NM)
1
动力电缆(长8米)
1
反馈电缆(长8米)
1
1FT6电机(5NM)
SIEMENS数控系统选型介绍
西门子主流数控系统对照表
802S
进给轴/ 主轴
驱动系 统
插补轴
3/1
步进驱 动 3
通道
1
PLC编程 S7-200
广数系统小型机床
先导小型数控机床配置方案(配广数系统)方案优势:相较其它小型数控设备,该方案具有加工精度和刚性、能够加工钢件等硬金属,结构完全与大型机床样,目前要紧用于企业的五金件加工生产中,也能够用于的数控教学上,采纳工业系统及配有电子手轮,配有滚珠丝杆及配备冷却系统,是标准的数控加工设备,目前国内高校一样都选择该方案,也是咱们的推荐方案。
一、产品列表以上价钱含税、含运费,及上门安装调试效劳,产品免费保修3年。
二、技术参数与产品特点型号:C000031A名称:小型数控铣床本机特点:一、小型工业化、采纳工业级数控系统,高性价比,高稳固性、能钻能铣加工,采纳高精度的滚珠丝杆,采纳集中润滑系统,配有工件冷却系统,配有电子手轮,方便对刀等操作,要紧特点是性能稳固、性价比高、更专业。
2、C000031A小型数控铣床配广数GSK980MDc数控系统,操作方式类似法那科系统,选配第4轴能够4轴联动,采纳″彩色LCD,支持梯形图在线监控,具有在线式钻孔CAM功能、在线式编程向导、平面铣削自动编程等功能,编程方便、快捷,支持54个工件坐标系,提供12种固定循环指令和23种复合循环指令,支持中文、英文、俄文等多语种显示。
适用行业:五金加工厂的小零件加工,企业或高校的科研开发,首板制作,同时也能够用于高校或职业院校数控技术培训教学等。
技术参数:●重复定位精度●最大钻孔直径13mm●最大铣削直径50mm●系统分辨率●工作台尺寸450 × 160mm●X/Y/Z 方向行程300mm/175mm/270mm●工作台T 型槽尺寸12 mm●工作台T 型槽个数 3●主轴锥度MT3●主轴转速范围300-3500 转/分钟(数控系统G代码操纵转速)●快速移动速度2500mm/min●电机功率1100W●利用电压220 伏●机床尺寸900 × 950 × 1750mm●包装尺寸1100 × 1040 × 2000mm●净重/ 毛重300Kg /350Kg●冷却系统配有冷却系统(G代码操纵水泵)●电子手轮配有电子手轮●数控系统广数GSK980Mdc数控系统(操作方式类似法那科)●数控分度头(第四轴) 支持数控分度头(可选配件)●精度检测设备采纳雷尼绍激光干与仪精准检测型号:C000057A名称:小型数控车床本机特点:一、本机标配广数GSK 928Tea数控系统,可依照用户需求配其它主流数控系统,如西门子。
上海交大方菱数控系统F B系统配置
F2100B系统配置1.1 系统简介F2100B型数控系统是在本公司吸收国内外诸多数控系统的优点,结合本公司F2100、F2200和F2300,F3100,F5100系列数控系统,开发出的一款更加人性化、操作更加简便、性价比更优的产品。
该产品采用两轴数字化位置控制方式,适用于氧燃气和等离子切割加工行业。
适合于所有具有位置控制方式的两轴数控机床。
该控制系统轻巧便携,操作简单,容易上手,全部操作具有菜单或图形提示,傻瓜化操作。
全部按键开关人性化设计,舒服便捷。
由DSP专用电机控制芯片构成核心控制系统,DSP控制电机使得切割过程更加稳定可靠。
DSP运动控制算法在原来F2200的基础上进行了优化和升级,使机床运行更加平稳、可靠,延长电机和机械部分寿命。
图1.1 F2100-B1.2 系统特点●全中文/英文菜单系统,中文英文法文界面一键式切换。
●45种常用图形库(包括网格图形),可选择设置片尺寸和孔尺寸。
●支持EIA代码(G代码)及FastCAM、FreeNest、SmartNest、IBE等各类套料软件●紧凑全键盘式设计,使手工输入文件更全面●图形比例、旋转、镜像●图形可矩阵排列、交互排列、叠式排列●工件原始尺寸和带割缝尺寸同时进行显示,直观方便●图形钢板校正,任意钢板边可做为校正边●可自定义坐标系,支持两维坐标的所有八种可能●可自定义全部输入输出端口的类型(常开或常闭)和编号●可自诊断系统所有IO状态和按键状态,方便检查和排除故障●前置U盘接口,方便程序传输●系统升级采用U盘升级方式,方便简单、实用,提供终生免费升级服务●整个系统所有功能和工艺均可在线升级,免去售后之忧●可单个或全部导入导出加工文件●参数备份和参数还原●支持氧燃气、等离子、喷粉和演示4种模式●各类加工参数齐全,可满足不同工艺需求●氧燃气和等离子IO分开控制●氧燃气自动调高,两级预热,三级穿孔●等离子弧压反馈,定位反馈,转角自动关闭弧压调高●等离子弧压控制支持速度和距离两种关闭弧压调高方式,使机床更加平衡、安全●支持边缘切割,对较厚的钢板可减少预热时间●运动中可实时加速、减速●根据钢板厚度,在转角处可自动限速,有效防止过烧●手工选择起始行或选择穿孔点●动/静态加工图形显示,图形放大/缩小,放大状态下动态跟踪切割点●DSP高速、高精度插补控制,高速运行,运行平稳,低噪音●任意设定起始速度、升降速时间●具有断电、断点保护记忆功能●“偏移切割”功能可避免因排料计算错误而造成的板材浪费●可设置不同的管理权限和相应的密码,维护管理层的权益●可远距离遥控进行前、后、左、右和切割运动开始、停止等动作(选配)●单个文件15万行,单个文件最大4M1.3技术指标1)控制轴数:2轴联动(可定制三轴)2)控制精度:±0.001mm3)坐标范围:± 99999.99mm4)最大脉冲频率:200KHz;最高运行速度:15米/分钟5)最大程序行数:15万行6)最大单个程序:4M7)时间类分辨率:10ms8)系统工作电源:DC +24V直流电源输入9)系统工作环境:温度-10℃至+60℃;相对湿度0-95%无凝结1.4 系统接口a) 15芯公头两轴电机驱动接口b) 25芯母头16路光电隔离输出,最大倒灌电流300mAc) 25芯公头16路光电隔离输入,最大输入电流300mAd) 前面板内置USB接口,方便用户传输切割代码e) 扩展IO输入输出端口;PWM输入端口;模拟输入端口1.5 硬件配置1. 显示器:7寸800*480高分辨1600万色彩色高亮度液晶屏2. 内存:64M SDRAM3. 用户程序空间:256M4. 主频:200MHZ系统主频5. USB:USB1.1接口前置6. 键盘:电子PCB贴膜键盘7. 机箱:全钢结构完全屏蔽,真正能够做到防电磁辐射、抗干扰、防静电。
数控机床车间空压机选配方案
数控机床车间空压机选配方案一、空气压缩机选型主要考虑的参数1、排气量确定一个新厂的压缩空气要求的传统方法:将所有用气设备的用气量(m3/min)加起来,再考虑增加一个安全、泄漏和发展系数。
这里以十台数控机床清理铁屑及转台刀架用为例,假设每一台数控机床配备一把气枪。
由于只是用于清理,所以根据经验每一台机床需要的排气量大概在0.2m3/min.因此十台的用气量大概为2 m3/min.考虑到增加一个安全、泄露的关系该系统用气选择在2.4 m3/min的排气量。
2、排气压力选购空压机时,首先要确定用气端所需的工作压力,加上0.1-0.2 MPa的余量,最后确定空压机的压力,(该余量是考虑从空压机安装地点到实际用气端管路距离的压力损失,根据距离的长短在0.1-0.2 MPa之间适当考虑压力余量)。
当然,管路通径的大小和转弯点的多少也是影响压力损失的因素,管路通径越大且转弯点越少,则压力损失越小;反之,则压力损失就越大。
因此,当空压机与各用气端管路之间距离太远时,应适当放大主管路的通径。
如果环境条件符合空压机的安装要求且工况允许的话,可在用气端就近安装。
根据数控机床的用气要求压力通常在0.5Mpa左右。
根据具体的车间的安装要求可以考虑0.1-0.2MPa的压力余量。
因此该系统的排气压力选择在0.7MPa。
3、供电容量在确定供电容量前,首先了解一下功率与工作压力、排流量三者之间的关系;在功率不变的情况下,当转速发生变化时,容积流量和工作压力也相应发生变化例如:一台22KW的空压机,在制造时确定工作压力为7bar,根据压缩机主机技术曲线计算转速,排气量为3.8 m3/min;当确定工作压力为8bar时,转速必须降低(否则驱动电机会超负荷),这时,排气量为3.6 m3/min;因为,转速降低了,排气也相应减少了,依此类推。
功率的选型是在满足工作压力和容积流量的条件下,供电容量能满足所匹配驱动电机的使用功率即可。
4、压缩空气的品质要求根据不同的用途,对压缩气体的要求也会有相应的品质要求。
浅谈机床数控系统的选配
高转 速 .伺 服 电机 都 能平 滑运
转 .转矩波动 小。伺服 电机 有较 行位 置检 测 和误 差 比较 ,可 对部 分 误 差进 行补偿 控 长 的过载能 力 .有 较小 的转 动惯量 和 大的堵转 转矩 。 制 .因此其 控制精 度 比开环数控 系统 要高 .但 比全闭 伺服 电机有 很 小 的启动 频率 ,能很 快 从最 低 转速 加 环 的数控 系统 要低 。 全 闭环 数 控系统 除 包括 机床 的伺 服 电机 的位 置
平 不断提 高 ,同 时也 增 强 了制造 系统 适 应各 种 生产 工精度也 不一样 ,在选择 驱动单元 时 .要根 据加工的
条件 变化 的 能力 。 数控机 床 的基 本组成包 括加 工程序 、输 入装 置 、
数控 系统 、伺服 系统 、辅 助控制装置 、反馈 系统及机 床本体 。加工程序可 由人工编写 ( 如车 床数控系统加
全 闭环数 控 系统 的加 工精 度是 最 高 的 .但 这种 高速微处理 器和专用数字信 号处理机 ( P DS )的全 数 系统 的调试 、维修极 其 困难 .而且 系统 的价格很 高 . 字化 交 流伺服 系统 出现后 .原 来 的硬件 伺服 控 制 变 只适 用于 中 、高档 的数 控机 床上 。 为软 件 伺服 控制 ,一些 现代 控 制理 论 中 的先进 算法 因 为开环 控 制 系统 的价格 比闭环 控 制系 统要 低 得到 实现 .进而大大地提高 了伺 服系统 的性能 .因此 得多 .因此在选 择数控系统 时 .要考虑数控 系统 占整 伺 服单 元 能较 大 的提 高 加 工效率 及 加工 精 度 . 但伺 台数 控 机床 的价 格成 本 比例 .然后 根 据机 床 的配 置 服 驱动 单 元 的价 格 也较 高 。 随着伺 服 控 制技 术 的逐 情况及机床 本身的要 求 .中 、低 档机床采 用开环 控制 步提 高 . 目前 伺服 驱动 单 元正 逐步 成 为驱 动单 元 的 系统 .中、高档 机床 采 用 闭环 控 制系统 。 主力军 .伺 服驱 动单 元 的价格 也 在逐 步减 低 。
浅谈Creo数控加工的后置处理
浅谈Creo数控加工的后置处理【摘要】本文介绍了利用creo进行数控加工,生成刀具运动轨迹,生成CL (刀位)数据文件,在实际加工过程中,数控机床控制器不能识别该类文件,必须把刀位置数据文件转换成数控机床系统能识别的数控代码程序,这一过程我们称之为后置处理。
由于各种数控机床操作系统的多样化,因而各种机床的后置处理程序也不相同,所以就需要应用不同的后置处理器对主程序生成的数据进行处理,生成特定机床能识别的程序代码。
关键词:Creo;数控加工;后置处理;CL文件;后置处理器现代计算机软件的应用融入到生活、工业生产的方方面面。
应用creo进行数控加工模拟让生产越来越方便和高效。
Creo能实现零件的三维实体建模、模具设计、数控加工和模流分析等数字化、参数化的模拟,让数控加工的计算机仿真模拟更加直观和有效率。
利用creo进行数控加工模拟需要先创建制造模型,选定机床、刀具和创建加工坐标系和退刀面,之后选择一个或几个加工方法,最后生成刀具轨迹文件。
但是数控机床并不能识别由creo生成的刀具轨迹文件,这就需要对其进行后置处理,转换成机床可识别的文件,最后才能导入机床进行数控加工的实际加工等操作。
数控加工的后置处理是creo进行数控加工的必不可少的部分,直接影响零件的加工质量,并且后置处理时间也影响数控加工的整体加工时间,是非常重要的一环。
我们应用creo进行数控加工模拟,选择合适的加工方法,生成刀具运动轨迹,最后用creo生成ASCII格式的CL(刀位)数据文件,即得到了零部件加工的刀具运动轨迹文件。
在实际加工过程中,数控机床控制器不能识别该类文件,必须把刀位数据文件转换成数控机床系统能识别的数控代码程序,即MCD 文件,这一过程我们称之为后置处理。
数控机床有很多种,后置处理必须要能适应多种数控加工系统的应用。
为使creo生成的刀位数据文件能适应不同的机床和不同的数控操作系统,需把机床配置的特定参数保存成一个数据文件,即为配置文件。
数控机床刀具组件的三维虚拟选配技术
20 年第1 期 08 O
文 章 编 号 :0 1— 2 5 2 0 ) 0— 0 1一 4 10 2 6 (0 8 1 0 9 O
・工 艺 与装 备 ・
数控机床 刀具组 件的三维虚拟 选配技术
甄 恒 洲 陶 学 恒 ,
(. 1 大连 大学 机 械 工程 学院 , 宁 大连 16 2 ; . 辽 1 0 2 2 大连 工 业 大 学 信 息科 学 与工 程 学 院 , 宁 大连 辽
be n t se n e iid b h a t is e e t d a d v rfe y t e f core .
K e r s: CN C c i e t ol c tngt o o e t ; o l g s lci n; ru la s mbl y wo d ma h o ; uti o lc mpon n s t o i ee to vit a s e yn m i sm u ai n e po t a d a s m b y ly s el ze a c i lto x r n s e l of3 D pat r s a ls d.Th o t r a rs a e e t b ihe e s fwa e h s
c mpo e t a e be n e tbl h d. iua sg n CN C a hi oo y 3 t o ig viua s e l g t c - o n n s h v e sa i e V s lde in i s m c ne t lb D o l s la s mb i e h n n
数控机床(第五版)项目六能力测评参考答案[2页]
项目六数控机床的认知能力测评参考答案一、根据本项目各学习任务内容,完成下面的填空1.电子管;继电器2.发那科;西门子;华中3.控制系统;伺服系统;位置测量4.应用软件;系统软件5.输入;译码;数据处理6.主板;I/O7.结构简单;体积小;可靠性高8.开放式;网络化二、请对下面各题所描述内容的对错做出判断1. √2. √3. ╳4. ╳5. ╳6. √7. ╳8. √9. ╳ 10. ╳三、请在A、B、C中选择一个正确的答案填写在括号内1. C2. A3. B4. C5.A6. C7.C8.B9.A 10.D四、回顾各学习任务内容,思考下面问题并做出简要的描述1.简述数控系统的基本组成。
一般整个数控系统由三大部分组成,即控制系统,伺服系统和位置测量系统。
控制系统硬件是一个具有输入输出功能的专用计算机系统,按加工工件程序进行插补运算,发出控制指令到伺服驱动系统;伺服驱动系统将来自控制系统的控制指令和测量系统的反馈信息进行比较和控制调节,控制PWM电流驱动伺服电机,由伺服电机驱动机床运动部件按要求运动。
位置测量系统主要是采用长光栅或圆光栅的增量式位移编码器。
2.FANUC数控系统的主要特点。
FANUC公司的数控系统具有高质量、高性能、全功能,适用于各种机床和生产机械的特点,主要表现在以下几个方面:1)系统在设计中大量采用模块化结构。
2)具有很强的抵抗恶劣环境影响的能力。
3)有较完善的保护措施。
4)FANUC系统所配置的系统软件具有比较齐全的基本功能和选项功能。
5)提供大量丰富的PMC信号和PMC功能指令。
6)具有很强的DNC功能。
7)提供丰富的维修报警和诊断功能。
3.SIEMENS 810D与SIEMENS 840D数控系统有何区别?SIEMENS 810D/840D的系统结构相似,810D采用SIEMENS CCU模块,最大控制轴数为6轴,1通道工作。
840D采用SIEMENS NCU模块,处理器为486(NCU571)或AMDK6-2(NCU572) 或PENTIUM(NCU573)系列,SINUMERIK 810D是840D的CNC和驱动控制集成型,SINUMERIK 810D系统没有驱动接口,SINUMERIK 810D NC软件选件的基本包含了840D的全部功能。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
数控系统的选配
2008-1-11 14:54:00 来源:
随着科学技术的发展,机械制造技术有了深刻的变化。
由于社会对产品多样化的 需求更加强烈,多品种、中小批量生产的比重明显增加,采用传统的普通加工设备已 难以适应高效率、高质量、多样化的加工要求。
机床数控技术的应用,大大缩短了机 械加工的前期准备时间,并使机械加工的全过程自动化水平不断提高,同时也增强了 制造系统适应各种生产条件变化的能力。
数控机床的基本组成包括加工程序、输入装置、数控系统、伺服系统、辅助控制 装置、反馈系统及机床本体。
加工程序可由人工编写(如车床数控系统加工简单工件 时),复杂的加工要求可在计算机上进行绘图(如铣床及加工中心加工曲面工件时), 然后生成加工程序。
程序的输入可由数控系统的面板进行手工输入,也可通过计算机 的通讯口用电缆进行传输,也可以用计算机 USB 接口进行传输。
在选购数控机床时可从三个方面考虑,首先是机床本体能否符合自己的加工要 求,机床的质量如何。
其次是数控系统,数控系统有很多种类,选择合适的系统是选 购数控机床的关键。
最后是驱动单元,也是机床控制的关键,不同的驱动单元能达到 的加工精度也不一样,在选择驱动单元时,要根据加工的工件的精度要求选择合适的 驱动单元。
以下从数控系统及驱动单元两个方面进行分析: 1 数控系统的选配 数控系统是数控机床的“大脑”,对机床控制信息进行运算及处理。
根据数控系 统的原理可分为经济型数控系统和标准型数控系统两大类。
经济型数控系统 经济型数控系统从控制方法来看, 一般指开环数控系统, 具有结构简单、 造价低、 维修调试方便、运行维护费用低等优点,但受步进电机矩频特性及精度、进给速度、 力矩三者之间相互制约,性能的提高受到限制。
所以,经济型数控系统常用于数控线 切割及一些速度和精度要求不高的经济型数控车床、铣床等,在普通机床的数控化改 造中也得到广泛的应用。
开环数控系统是指数控系统本身不带位置检测装置, 由数控系统送出一定数量和 频率的指令脉冲,由驱动单元进行机床定位。
开环系统在外部因素影响的情况下,机 床不动作或动作不到位,但系统已当机床到达了指定位置,此时机床的加工精度将大 大降低。
但因其结构简单、反应迅速、工作稳定可靠、调试及维修均很方便,加之价 格十分低廉,因此目前在国内至今仍有最大的市场。
标准型数控系统 标准型数控系统包括半闭环数控系统和全闭环数控系统。
半闭环数控系统一般指机床的伺服电机的位置信号(光电编码器)反馈到数控系 统,系统能自动进行位置检测和误差比较,可对部分误差进行补偿控制,因此其控制 精度比开环数控系统要高,但比全闭环的数控系统要低。
全闭环数控系统除包括机床的伺服电机的位置反馈外, 还有机床工作台的位置检 测装置(通常用光栅尺)的位置信号反馈到系统,从而形成全部位置随动控制,系统在 加工过程中自动检测并补偿所有的位置误差。
全闭环数控系统的加工精度是最高的,但这种系统的调试、维修极其困难,而且 系统的价格很高,只适用于中、高档的数控机床上。
因为开环控制系统的价格比闭环控制系统要低得多,因此在选择数控系统时,要考虑 数控系统占整台数控机床的价格成本比例, 然后根据机床的配置情况及机床本身的要 求,中、 低档机床采用开环控制系统,中、高档机床采用闭环控制系统。
2 驱动单元的选配 驱动单元包括驱动装置和电机两部分, 对驱动单元的选购主要在于驱动装置的选 择,因为电机是通用的部件,性能差别只存在于不同的厂家和型号。
驱动电机主要可分为:反应式步进驱动电机、混合式(也称永磁反应式)步进驱动 电机和伺服驱动电机三大类。
反应式步进驱动电机的转子无绕组, 由被励磁的定子绕组产生反应力矩实现步进 运行。
混合式步进电机的转子用永久磁钢,由励磁和永磁产生的电磁力矩实现步进运 行。
步进电机受脉冲的控制,通过改变通电的顺序可改变电机的旋转方向,改变脉冲 的频率可改变电机的旋转速度。
步进电机有一定的步距精度,没有累积误差。
但步进 电机的效率低,拖动负载的能力不大,脉冲当量不能太大,调速范围不大。
目前步进 电机可分为两相、三相、五相等几种,常用的是三相步进电机,如广州数控的 DY3A 即是三相混合式步进驱动器。
在过去很长一段时间里,步进电机占很大的市场,但目 前正逐步为伺服电机所取代。
目前常用的伺服电机是交流伺服电机,在电机的轴端装有光电编码器,通过检测转子 角度用以变频控制。
从最低转速到最高转速,伺服电机都能平滑运转,转矩波动小。
伺服电机有较长的过载能力,有较小的转动惯量和大的堵转转矩。
伺服电机有很小的 启动频率,能很快从最低转速加速到额定转速。
采用交流伺服电机作为驱动器件,可以和直流伺服电机一样构成高精度,高性能 的半闭环或闭环控制系统。
由于交流伺服电机内是无刷结构,几乎不需维修,体积相 对较小,有利于转速和功率的提高。
目前已经在很大范围内取代了直流伺服电机。
采 用高速微处理器和专用数字信号处理机(DSP)的全数字化交流伺服系统出现后,原来 的硬件伺服控制变为软件伺服控制,一些现代控制理论中的先进算法得到实现,进而 大大地提高了伺服系统的性能,因此伺服单元能较大的提高加工效率及加工精度,但 伺服驱动单元的价格也较高。
随着伺服控制技术的逐步提高,目前伺服驱动单元正逐 步成为驱动单元的主力军,伺服驱动单元的价格也在逐步减低。
伺服驱动器有两种。
一种采用脉冲控制方式,此种驱动器与电机闭环,但不反馈 到数控系统,这种驱动器在某种程度上可称为开环控制的伺服控制。
另一种采用电压 控制方式,通过电压的高低进行电机的转速控制,电机的反馈信号通过驱动器反馈到 数控系统进行位置控制。
选择驱动单元时,也要考虑驱动单元的价格在整台数控机床中的比例。
整台数控 机床价格较低的一般选择步进驱动单元,而价格较高的机床选择伺服驱动单元。
但选 择驱动单元的同时,也要考虑驱动单元与数控系统的匹配问题,选择闭环控制系统时
必须选择闭环的伺服驱动单元。
交流伺服系统在许多性能方面都优于步进电机。
但在 一些要求不高的场合也经常用步进电机来做执行电动机。
所以,在控制系统的设计过 程中要综合考虑控制要求、成本等多方面的因素,选用适当的控制电机。
3 功能选择 以上是根据数控系统的加工精度进行考虑,除此以外,还要从数控系统的功能选 择上考虑。
控制轴 数控系统控制轴的数量也是选择的关键。
控制轴可分为直线进给轴和旋转轴,按 控制轴的数量可分为两轴联动、三轴联动、多轴联动等。
控制轴的数量越多,机床所 能加工的形状越复杂,但其成本就越高。
目前车床一般用两个直线移动轴联动,有时 会附加一个直线移动轴或旋转轴。
铣床一般用三个直线移动轴联动,有时会附加一个 直线移动轴或旋转轴。
高档的系统则联动的轴更多,代表机床制造业最高境界的是五 轴联动数控机床系统,其中三个轴为直线移动轴,两个旋转轴,五轴联动时可加工出 复杂的空间曲面。
当然这需要高档的数控系统、伺服系统以及软件的支持,对机床的 要求也极高。
控制轴越多,数控系统的价格成几何级数增长。
因此,在选择数控系统时,要根 据机床本身的运动轴进行选择,多余的控制轴并不能提高机床的控制精度,反而增加 了数控系统的成本。
图形显示 系统的图形显示功能,该功能用于模拟零件加工过程,显示真实刀具在毛坯上的 切削路径,可以选择直角坐标系中的二个不同平面,也可选择不同视角的三维立体, 可以在加工的同时作实时的显示,也可在机械锁定的方式下作加工过程的快速描绘, 是一种检验零件加工程序,提高编程效率和实时监视的有效工具。
DNC 传输功能 众所周知,由非圆曲线或面组成的零件加工程序的编制是十分困难的,通常的办 法是借助于通用计算机的计算,将它们细分为微小的三维直线段组成的加工程序,在 模具加工中这种长达几百 KB 的加工程序是经常遇到的,而一般数控系统提供的程序 存储容量为 64~128KB, 这给模具加工带来很大困难。
通讯功能具有两种工作方式, DNC 其一是一次地将通用计算机中的程序传送到数控系统的加工程序的存储区内(如果它 的容量足够大的话),其二是将通用计算机中的程序一段一段地传送到数控系统的缓 冲存储器中, 边加工边传送, 直到加工结束。
彻底解决了大容量程序零件的加工问题, 虽然选用这项功能需要增加一定的费用,但它确实是一项实用功能,因此建议在选择 数控系统时将 DNC 传输功能选做必 刚性攻丝 攻螺纹是数控机床的一项常用功能,到底采用什么方式是一个值得考虑的问题。
刚性攻螺纹功能必须采用伺服电机驱动主轴,不仅要求在主轴上增加一个位置传感 器,而且对主轴传动机构的间隙和惯量都有严格地要求,电气设计和调整也有一定的 工作量,所以这个功能的成本是不能忽略的。
对用户来说,如果可以通过采用弹性缩 卡头进行柔性攻螺纹, 或者机床本身的转速并不高时, 就不必选用刚性攻螺纹功能。
上述这类问题在数控机床的功能配置时是经常遇到的, 作为一个数控机床的设计和销 备功能。
售人员必须清楚了解数控系统的各种功能用途, 根据机床的实际情况为用户配置经济 合理、功能和价格比都比较高的数控机床,减少不必要的浪费。
。
