变电站直流系统常见故障分析及查找处理
直流系统常见故障及原因分析.ppt
1 直流电压消失 2 直流母线电压异常
_
6
直流母线电压异常的现象：
01 02
直流母线电压异常的原因：
母线电压过低的原因
直流负荷过大、蓄电池组欠 充电、直流电压调整不当；
母线电压过高的原因
直流负荷减少、蓄电池组过 充电、直流电压调整不当；
电压过低
造成断路器、保护及自动装置 动作不可靠现象。
直流母线电压 异常的危害
电压过高
使电气设备过热损坏或增加 保护、自动装置误动的可能。
直流电压消失和直流母线电 压异常在日常监视中 不容忽视！
直流系统常见异常现象及原因分析：
Contents
Contents
1 直流电压消失 2 直流母线电压异常 3 直流接地
_
11
直流接地的现象：
01 02
直流接地的危害：
当直流系统发生一点接地后，此时若 再有一点发生接地，就构成两点接地短路， 将造成保护、自动装置误动、拒动，或造 成电源熔断器熔断，使得保护及自动装置 失去电源。
L+
FU1
KA
K1 XB
5
6
1
2
3
4
YT
SA
L-
K1
FU2
QF
TQ
断路器保护跳闸回路：
L+
FU1
KA
K1 XB
5
6
YT
1
2
3
4
SA
L-
K1
FU2
QF
TQ
直流正极接地：
L+
FU1
A
KA
B
K1
K1 B
5
6
YT
1
变电站直流系统运行维护及故障处理
变电站直流系统运行维护及故障处理随着电力系统的发展和变革，变电站的设备和技术也在不断更新和完善。
直流系统作为变电站的重要组成部分，在电力传输和供电过程中发挥着重要的作用。
而直流系统的运行维护及故障处理也成为了变电站运行管理的重要环节。
一、直流系统的运行维护1. 定期检查直流系统的设备与绝缘部分需要进行定期的检查，以确保其运行的安全可靠。
包括直流设备绝缘、开关设备、电源设备、控制装置等的检查。
特别是在高温、潮湿、恶劣环境下的设备更需要加强检查。
2. 清洁维护直流设备在运行过程中会产生一定的灰尘和污垢，需要定期清洁维护。
保持设备的清洁可以延长其使用寿命，提高运行效率。
3. 定期维护包括直流设备的润滑、紧固等维护工作需要定期进行，以保证设备运行的顺畅和稳定。
4. 温度控制直流设备在运行过程中会产生一定的热量，需要进行温度控制。
确保设备运行在正常的温度范围内，以免因过热而损坏设备。
5. 防雷防潮在雷雨天气，需要加强对直流系统的防雷措施，并对设备进行防潮处理，以防止雷击和潮气对设备造成损害。
二、直流系统的故障处理1. 断路故障断路故障是直流系统常见的故障之一，可能由设备损坏、线路故障等导致。
需要及时查找故障点并进行修复，以确保系统的正常运行。
2. 短路故障短路故障会导致设备过载甚至烧毁，严重影响系统的安全和稳定性。
在发生短路故障时，需要立即切断电源，并及时寻找短路点并进行修复。
3. 触电事故在直流系统维护和运行过程中，触电事故是比较常见的意外。
发生触电事故时，需要立即切断电源，并对伤者进行急救和送医治疗。
4. 绝缘故障绝缘故障可能会导致设备和线路的损坏，甚至引发火灾。
在发现绝缘故障时，需要及时进行维修和更换绝缘材料，以确保系统的安全运行。
变电站直流系统的运行维护及故障处理是变电站运行管理的重要环节。
通过定期检查、清洁维护、定期维护、温度控制、防雷防潮等措施，可以保证直流系统的正常运行；而在出现断路故障、短路故障、触电事故、绝缘故障等问题时，需要及时进行处理，确保系统的安全稳定运行。

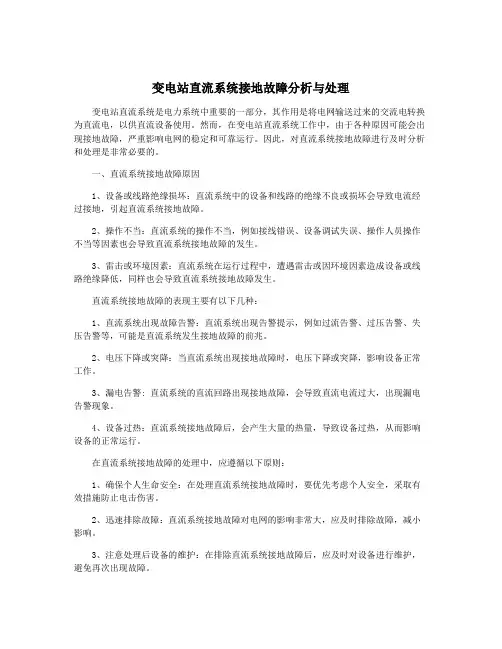

变电站直流系统接地故障分析与处理
变电站直流系统接地故障分析与处理变电站直流系统是电力系统中重要的一部分，其作用是将电网输送过来的交流电转换为直流电，以供直流设备使用。
然而，在变电站直流系统工作中，由于各种原因可能会出现接地故障，严重影响电网的稳定和可靠运行。
因此，对直流系统接地故障进行及时分析和处理是非常必要的。
一、直流系统接地故障原因1、设备或线路绝缘损坏：直流系统中的设备和线路的绝缘不良或损坏会导致电流经过接地，引起直流系统接地故障。
2、操作不当：直流系统的操作不当，例如接线错误、设备调试失误、操作人员操作不当等因素也会导致直流系统接地故障的发生。
3、雷击或环境因素：直流系统在运行过程中，遭遇雷击或因环境因素造成设备或线路绝缘降低，同样也会导致直流系统接地故障发生。
直流系统接地故障的表现主要有以下几种：1、直流系统出现故障告警：直流系统出现告警提示，例如过流告警、过压告警、失压告警等，可能是直流系统发生接地故障的前兆。
2、电压下降或突降：当直流系统出现接地故障时，电压下降或突降，影响设备正常工作。
3、漏电告警: 直流系统的直流回路出现接地故障，会导致直流电流过大，出现漏电告警现象。
4、设备过热：直流系统接地故障后，会产生大量的热量，导致设备过热，从而影响设备的正常运行。
在直流系统接地故障的处理中，应遵循以下原则：1、确保个人生命安全：在处理直流系统接地故障时，要优先考虑个人安全，采取有效措施防止电击伤害。
2、迅速排除故障：直流系统接地故障对电网的影响非常大，应及时排除故障，减小影响。
3、注意处理后设备的维护：在排除直流系统接地故障后，应及时对设备进行维护，避免再次出现故障。
1、检查设备和线路绝缘状况，并排除绝缘损坏的设备或线路。
2、正确操作直流系统，防止误操作和调试失误导致直流系统接地故障。
3、加强对环境因素的保护和防雷措施，避免雷击或环境因素对设备或线路的影响。
4、采用高精度的检测仪器检测直流系统内部的故障情况，及时发现故障，加以处理。
变电站直流系统接地故障分析与处理
变电站直流系统接地故障分析与处理一、引言直流系统接地故障是变电站运行中常见的故障之一，一旦发生直流系统接地故障，不仅会影响变电站的安全稳定运行，还可能对电网造成严重影响。
对直流系统接地故障进行分析与处理具有重要意义。
二、直流系统接地故障的类型1. 单相接地故障单相接地故障是指直流系统中的一相导体发生接地故障。
这种故障一般在变电站运行中比较少见，但一旦发生，也会给变电站带来一定的影响。
双相接地故障是指直流系统中的两相导体同时发生接地故障。
这种情况下，直流系统的接地电流会增大，系统运行的稳定性会受到影响，需要及时处理。
直流系统接地故障的原因主要包括以下几个方面：- 设备故障：如直流设备绝缘老化、设备内部故障等；- 环境因素：如温度、湿度等环境因素导致设备绝缘受损；- 人为因素：如操作不当、维护不到位等；- 其他因素：如雷击、动物进入等。
2. 故障特征直流系统接地故障的特征主要包括：- 接地电流增大：当发生接地故障时，直流系统的接地电流会明显增大；- 系统电压波动：受到接地故障影响，直流系统的电压会出现波动，甚至可能导致系统的跳闸。
3. 故障位置针对直流系统接地故障的分析，需要找出故障位置，确定接地故障的具体导体。
这需要通过实际的检测和测试手段来确定。
一旦发现直流系统接地故障，首先需要进行隔离处理，将接地故障的部分隔离出来，防止故障继续影响系统运行。
进行故障隔离后，需要寻找故障原因，确定接地故障的发生原因，可以通过检测设备绝缘状况、环境检测等手段来确定故障原因。
3. 进行维修处理针对发现的故障原因，需要进行相应的维修处理，修复或更换受损的设备或导体，确保直流系统的正常运行。
4. 重新接地在故障处理完成后，需要重新接地并进行测试，确保直流系统接地故障已经得到有效处理，系统可以正常运行。
为了预防直流系统接地故障的发生，可以采取以下措施：- 加强设备绝缘检测和维护工作，定期对设备进行绝缘测试和维护保养；- 定期对直流系统的接地系统进行检查和测试，确保接地系统的良好运行；- 增强人员的安全意识，对操作和维护人员进行培训，提高其对设备的维护和操作技能。
变电站直流系统运行维护及故障处理
变电站直流系统运行维护及故障处理变电站直流系统是电网中重要的组成部分，对电网的稳定运行有着重要的作用。
为了保障直流系统的正常运行，需要进行定期维护和及时处理故障。
变电站直流系统的运行维护包括以下几个方面：1. 定期检查直流系统设备的运行状态。
包括查看直流设备的接线情况、导线的磨损情况、母线的温度和电流负载等。
如发现设备运行异常或存在问题，及时进行修复或更换。
2. 定期检查直流系统的绝缘电阻。
绝缘电阻的检查可以通过使用专门的测试仪器来进行。
绝缘电阻过低可能导致设备互相漏电，增加了事故的发生风险。
3. 监测直流设备的工作温度。
直流设备的工作温度一般不应超过设备允许的最高温度。
如果超过最高温度，应及时采取措施，如增加通风设备或降低负载。
4. 定期检查直流设备的维护情况。
包括检查电池组的电压和容量，清洁设备的内部和外部，检查设备的安装螺栓是否松动等。
如果发现设备有故障或异常，及时报修和处理。
对于直流系统的故障处理，需要根据不同的故障情况采取相应的应对措施：1. 如果发现直流设备的故障，首先应停止使用该设备并切断电源。
然后进行故障排查，确定故障原因，如短路、接触不良或电压过高等。
根据故障原因选择相应的修复方法。
2. 如果发现直流设备发生电池过放、电池开路或电池渗酸等问题，需要停止使用该电池组，并及时更换或进行修复。
3. 如果直流系统的母线温度过高，可能是负载过大或通风不良所致。
可通过降低负载或增加通风设备来解决该问题。
4. 如果发现直流系统存在安全隐患，如火灾、漏电等，需要立即采取紧急措施，切断电源，并报警并报告上级领导，及时处理。
变电站直流系统常见故障分析及查找处理
（上接第169页）摘要:直流系统是变电站一个重要的组成部分，其运行维护工作不当，会造成故障和事故，将给电力系统带来灾难性的后果，随着电力系统的不断发展，对直流系统运行过程中的质量可靠性要求越来越高。
本文主要介绍了在变电站直流系统运行维护过程中经常出现的几类故障情况进行了分析和处理，希望能为运行和维护人员提供帮助。
关键词:变电站直流系统故障分析查找处理0引言直流系统是变电站一个重要的组成部分，主要是由蓄电池、充电机、直流馈线柜等组成。
它的主要作用是：①在正常状态下为继电保护及自动装置、断路器跳合闸、通信等提供电源；②在交流电故障状态下，由蓄电池组对继电保护及自动装置、断路器跳合闸、通信、事故照明等提供电源。
变电站一经投运，直流系统将不会进行停电检修，当直流系统发生故障时，将在带电的情况下进行查找和处理，加大了难度和风险，因此准确的分析故障和正确的查找方法将会大大提高安全系数。
1常见故障之一:高频开关电源故障1.1故障现象：所有充电模块屏幕无显示，指示灯都不亮原因分析：此现象说明高频开关电源的交流输入不正常或无交流电源输入。
查找故障点及处理：使用万用表在直流屏后的交流输入端子处进行测量，测量结果应为线电压U ab 、U bc 、U ca 和相电压U a 、U b 、U c 均在模块要求的正常工作电压范围内，此时判断站用变输出正常，然后根据图纸找到两路交流切换后进入模块前的交流电压母线处，使用万用表进行测量，测量电压不正确，则说明切换回路故障，需更换切换回路元件；如在直流屏交流输入端子处测量结果不在模块要求的正常工作电压范围内，则在交流屏后充电机交流输出处进行测量并与相邻输出空开的测量结果比较，如电压都不正常说明站用变工作异常，需通知相关人员处理，如只有充电机交流输出电源不正常说明交流输出空开损坏，更换空开即可。
3处测量点如下图所示：110kV 变电站直流系统原理图充电模块1KM充电机进线保险DK 电池开关充电模块2充电模块3充电模块4电池保险蓄电池交流电压切换后测量点JCQ1JK3JCQ2Ⅱ路交流进线开关JK4I 路交流进线开关I 路充电机电源380V交流站用变交流屏后测量点380VⅡ路充电机电源直流屏后测量点注：表示空气开关1.2故障现象：充电模块其中之一故障指示灯亮原因分析：这种情况一般是内部故障造成无电压输出，由于模块按照N+1冗余设计，一个模块退出，不影响系统正常运行。
变电站直流系统介绍及常见故障处理
变电站直流系统介绍及常见故障处理直流系统是变电站中的一种常用电源系统，其主要作用是将变电站的交流电转换为直流电，供给直流设备和直流负载使用。
直流系统由直流电源、直流断路器、直流安全接地装置、直流控制装置等组成。
直流电源是直流系统的核心设备，常见的直流电源有整流变压器、静止变流器和充电器等。
而直流断路器主要用于控制直流系统中的电流，一旦发生故障可以迅速切断电流以保护设备安全。
直流安全接地装置用于保证直流系统的安全接地，并使系统的接地电阻可靠地控制在一定范围内。
直流控制装置可根据需要对直流系统的电压、电流、功率等进行监控和调节。
在变电站中，直流系统常见的故障有短路、过电流、过压、接地故障等。
对于这些故障，需要及时处理以确保直流系统的正常运行。
常见的故障处理方法有：1. 短路故障处理：当直流系统出现短路故障时，应立即切断电源，寻找并消除短路点，修复或更换损坏的设备。
在排除故障之前，必须确保直流系统不再存在故障；修复后，应进行系统的复归测试，以确保修理效果。
2. 过电流故障处理：过电流故障是指直流系统的电流超过额定值。
处理方法可以是调整整流变压器的输出电流，或者更换合适的电流互感器。
4. 接地故障处理：接地故障是指直流系统接地电阻超过额定值，或者直流系统与地之间发生短路。
处理方法可以是寻找并消除接地点，修复或更换损坏的设备。
除了以上常见的故障处理方法外，还需要注意直流系统设备的定期检测和维护，例如定期对直流设备进行绝缘测试、接地测试和保护装置测试等，及时发现并排除潜在的故障隐患，确保直流系统的安全运行。
直流系统是变电站中重要的电源系统，通过提供稳定的直流电源供给直流设备和直流负载使用。
在运行过程中可能出现各种故障，我们需要及时处理，并进行定期检测和维护，确保直流系统的正常运行和设备的安全。
变电站直流系统接地故障的查找分析及处理
变电站直流系统接地故障的查找分析及处理摘要：变电站直流系统中所连接的直流支路较多，设备也多，在运行过程中，由于受到环境的影响，接线端子老化、设备元器件老化、设备自身原因造成线路绝缘下降，容易发生直流接地故障。
近年来，随着电力资源在生活生产中的不断深入应用，电力能源已经成为当前最主要的生产能源之一，人们要求更稳定高效的能源供给，变电站直流接地故障引起各界的广泛重视。
当前急需对变电站的直流故障问题做出及时有效的解决策略，以保障变电站的各项系统正常运行。
关键词：变电站；直流系统；接地故障；查找处理1变电站直流系统接地故障的有关概述1.1变电站直流系统接地故障的含义变电站直流系统接地故障指的是变电站直流系统的正极或负极与大地间的绝缘水平低于某一规定值。
变电站直流系统接地故障可以分为以下两种类型：第一，一点接地，即变电站直流系统内发生单一接地点。
通常情况下发生一点接地不会对变电站保护装置的运行产生较大影响，但为了避免转化为两点接地（不同位置），必须尽快对故障进行排查和处理；第二，多点接地，即变电站直流系统内发生两点或两点以上接地。
当发生多点接地故障时，会对变电站保护装置的运行产生很大影响，可能会导致保护回路误动、正负极短路以及开关拒动等现象，严重影响变电设备的安全可靠运行，因此必须立刻查找故障点并采取适当的处理对策。
1.2变电站直流系统接地故障的原因第一，相关的材料质量问题。
例如一些二次回路的绝缘材料本身的质量就有问题，绝缘的效果极差，无法保证绝缘的性能，很容易造成接地；第二，外界的湿度对暴露在空气中的直流系统中的金属元件的影响。
本身这些元件是具备绝缘的性能的，但由于外界的湿度大，或者是连续的强烈的暴雨造成的系统偶发性接地；第三，外界动物的影响。
很多变电站都处在人迹罕至的野外，在这种情况下，即便不大会出现大型的动物影响，但是各种小动物例如鼠类和昆虫常常进入带电回路，造成接地短路；第四，人为因素。
人工误触碰和非正常程序的维护活动都可能会造成直流接地。
变电站直流系统介绍及常见故障处理
变电站直流系统介绍及常见故障处理
变电站直流系统是指变电站中用来供电变压器和输电线路的直流电源系统。
它主要由直流母线、直流电源、直流断路器、直流负载以及相关的保护装置等组成。
直流系统的主要作用是对变电站中的直流设备进行供电，包括直流电动机、直流控制装置、直流照明等。
直流系统还起到稳定变电站的电网电压的作用，通过调节直流系统的电压来实现对交流电网电压的稳定控制。
直流系统的常见故障包括：电源故障、负载短路、直流线路断电、直流电源过负荷、直流断路器失灵等。
针对这些故障，以下是常见故障处理方法：
1. 电源故障：首先检查直流电源的工作状态和电压输出情况，确定电源是否正常工作。
如果电源出现故障，需要及时修复或更换电源。
2. 负载短路：首先切断负载电路，然后检查负载电路中是否有短路故障，修复或更换故障部件后重新接通负载电路。
3. 直流线路断电：检查直流线路是否断开，如果是由于线路故障造成的断电，需要找到线路故障的位置，并进行修复。
4. 直流电源过负荷：检查直流电源的负载情况，调整负载大小，确保直流电源在额定负荷范围内工作。
5. 直流断路器失灵：检查直流断路器的工作状态，如果发现断路器失灵，需要及时修复或更换断路器。
在处理直流系统故障时，需要严格按照操作规程进行操作，确保自身安全。
还应采取预防措施，定期对直流系统进行检查和维护，以减少故障的发生。
变电站直流系统运行维护及故障处理
变电站直流系统运行维护及故障处理变电站直流系统是电力系统中的重要部分，它负责将交流电转换为直流电，并向高压输电线路提供电力。
直流系统的运行维护及故障处理十分重要，一旦出现问题可能会对整个电力系统造成严重影响。
运行维护人员需要严格按照操作规程，定期进行检查和维护，并且能够快速准确地处理系统故障。
变电站直流系统的运行维护需要遵循以下几项基本原则：1.定期检查：对变电站直流系统的关键设备（如整流器、逆变器、直流配电装置等）进行定期检查和维护，确保设备性能稳定可靠。
2.系统清洁：保持整个直流系统的清洁，定期清理集尘器、除湿器和散热器等设备，确保设备正常工作。
3.温度控制：监控变电站直流系统各设备的温度，确保设备在安全温度范围内工作。
4.漏电保护：加强对直流系统的漏电保护措施，及时发现并排除漏电故障。
5.防雷保护：加强对直流系统的防雷保护措施，有效避免雷击导致的系统故障。
针对变电站直流系统可能出现的故障，运行维护人员需要熟悉各种故障的处理方法，能够快速准确地排除故障。
常见的直流系统故障包括：1. 整流器故障：整流器出现故障时，可能导致整个直流系统的工作中断。
此时需要及时检查整流器，找出故障原因并进行修理。
3. 直流配电装置故障：直流配电装置在工作过程中可能出现接触不良、开关故障等问题，导致直流系统的配电异常。
运行维护人员需要及时检查和修复配电装置故障。
4. 电池组故障：电池组是直流系统的备用电源，一旦电池组出现故障，可能导致系统在停电时无法正常工作。
运行维护人员需要定期检查电池组，发现并更换老化或损坏的电池。
1. 火速排除：一旦发现直流系统故障，需要立即停止相关设备的运行，并火速排除故障，确保系统安全。
2. 备用设备：在直流系统出现故障时，需要及时切换到备用设备，保障电力系统的持续供电。
3. 安全第一：在处理直流系统故障时，运行维护人员需要严格执行安全操作规程，确保人员和设备的安全。
变电站直流系统的运行维护及故障处理需要运行维护人员具备一定的专业知识和技能，能够熟练操作相关设备，并能够快速准确地处理各种故障。
变电站直流系统介绍及常见故障处理
变电站直流系统介绍及常见故障处理直流系统在现代变电站中扮演着非常重要的角色。
变电站直流系统通常由直流电源、直流配电设备和直流负载组成。
其主要作用是为变电站提供直流电源，为直流负载提供电源，并可实现直流设备的保护和控制。
直流系统还能够提供电能存储和备用电源，以及实现直流设备之间的能量互换。
在变电站中，直流系统的运行稳定性和可靠性对整个系统的安全运行起着至关重要的作用。
直流系统通常由直流电源、直流配电设备和直流负载组成。
直流电源通常采用整流变流器作为主要设备，能够将交流电源转换为直流电源。
直流配电设备主要包括直流断路器、直流隔离开关和直流负载开关等设备，用于对直流系统中的各种设备进行控制和保护。
直流负载主要指直流设备和设备群，通常包括直流电机、直流加热装置、直流照明等负载设备。
二、常见故障及处理方法1. 直流电源故障直流电源故障是直流系统中最常见的故障之一。
直流电源故障可能包括整流变流器故障、直流电源控制系统故障、直流电源输出电压异常等。
一旦直流电源故障，会导致直流系统无法正常工作，直流负载设备无法得到正常供电，甚至可能影响整个变电站的运行。
处理方法：一旦发现直流电源故障，应立即关闭故障电源，同时对故障设备进行检修或更换。
在此过程中，需要特别注意安全措施，确保人员和设备的安全。
直流断路器是直流系统中用于对直流线路进行控制和保护的重要设备。
直流断路器故障可能包括触头磨损、触头接触不良、弹簧失效等。
一旦直流断路器故障，会影响直流系统中的设备运行和安全。
直流系统中的直流绝缘故障可能包括绝缘老化、绝缘击穿、接地故障等。
一旦发生直流绝缘故障，会导致直流系统中设备之间或设备与地之间发生绝缘故障，可能引发电气事故。
变电站直流系统在现代变电站中扮演着非常重要的角色，对于变电站的安全稳定运行至关重要。
对于直流系统的故障处理，需要采取及时有效的措施，确保故障设备的及时维修和更换，并严格遵守操作规程和安全措施，确保人员和设备的安全。
变电站直流系统运行维护及故障处理
变电站直流系统运行维护及故障处理变电站直流系统是变电站的重要组成部分，负责将交流电转换为直流电，并向各个设备提供电源。
直流系统的运行维护是确保变电站正常运行的关键环节，也是保障设备安全稳定运行的重要工作。
直流系统的运行维护主要包括以下几个方面：1. 接地系统的检查与维护：直流系统接地系统是保障设备安全运行的重要组成部分。
维护人员要定期对接地系统进行检查，确保接地电阻符合要求，及时清理接地电极，并检查连接线是否松动。
2. 电源设备的定期检修：直流系统的电源设备包括直流发电机、整流变压器等。
维护人员要定期对这些设备进行检修，包括检查绝缘状况、清洁设备表面、检查传动装置等。
3. 电池组的维护：直流系统的电池组是提供直流电源的重要组成部分。
维护人员要定期检查电池组的电压、电流、温度等参数，及时更换老化电池，清理电池端子和电池架，保持电池组良好的工作状态。
4. 直流开关设备的巡检维护：直流系统中的直流开关设备是控制直流电流流向的关键设备。
维护人员要定期巡检这些设备，检查触头、开关机构、螺栓等部件的运行情况，及时排除故障和隐患。
5. 直流系统维护记录的管理：维护人员要做好直流系统的维护记录，记录设备的维护情况、故障处理情况等，为以后的维护工作提供参考。
直流系统的故障处理是确保设备正常运行的关键环节。
在故障发生时，维护人员要及时采取措施进行处理，主要包括以下几个步骤：1. 故障现象的分析与判断：维护人员要准确判断故障现象，确定故障的性质和范围，以便采取正确的处理措施。
2. 设备的隔离与停电：在处理故障之前，维护人员要及时进行设备的隔离与停电，确保自身安全，防止故障扩大。
3. 故障设备的修复或更换：根据故障的性质和原因，维护人员要及时修复或更换故障设备，保证设备的正常运行。
4. 系统的恢复与试运行：在故障设备修复或更换之后，维护人员要进行系统的恢复与试运行，确保设备正常工作。
5. 故障分析与防范措施的总结：维护人员要对故障进行分析，总结故障原因，提出相应的防范措施，以预防类似故障的再次发生。
变电站直流系统接地故障分析与处理
变电站直流系统接地故障分析与处理一、引言变电站作为电力系统中的重要组成部分，起着电能互换和输送的作用。
而直流系统在变电站中所起的作用尤为重要，它不仅可以提高输电效率和稳定性，还可以实现不同电气设备之间的互联互通。
直流系统在使用过程中可能会出现各种故障，其中接地故障是较为常见的一种，对变电站的安全稳定运行产生较大影响。
对变电站直流系统接地故障的分析与处理具有重要的意义。
二、直流系统接地故障的表现在变电站直流系统中，接地故障主要表现为以下几种情况：1. 直流系统运行异常当直流系统出现接地故障时，可能导致直流系统运行异常，如输出功率减小、直流系统失效等。
这些异常情况会直接影响变电站的正常运行和电能传输。
2. 设备损坏直流系统接地故障还可能导致设备损坏，例如变流器、整流器等设备因接地故障造成损坏，从而影响变电站的正常运行。
3. 安全隐患接地故障也会带来安全隐患，特别是在高压直流系统中，接地故障会造成设备损坏、人身伤害甚至火灾等严重后果。
三、直流系统接地故障的分析方法当变电站直流系统发生接地故障时，需要采取相应的分析方法来确定故障原因并进行处理。
一般来说，直流系统接地故障的分析方法主要包括以下几个方面：1. 巡视检查通过对变电站直流系统的巡视检查，可以及时发现接地故障的存在。
主要包括对设备外部是否有漏电现象、接地电阻是否正常等方面的检查。
2. 测试检测利用专业的测试设备对直流系统进行测试检测，包括接地电阻的测试、绝缘测试等，来确定接地故障的具体位置和原因。
3. 故障分析通过对接地故障的具体情况进行分析，包括故障发生的可能原因、故障类型等方面的分析，来确定接地故障的性质和严重程度。
总结：变电站直流系统接地故障是需要引起足够重视的问题，需要采取相应的分析和处理方法，加强预防措施，以确保变电站的安全运行。
希望通过本文的介绍，能够增加对变电站直流系统接地故障的认识，为相关人员的工作提供一定的参考和帮助。
变电站直流系统介绍及常见故障处理
变电站直流系统介绍及常见故障处理变电站直流系统是变电站中的一个重要部分，主要负责向高压设备提供稳定而可靠的直流电源。
在变电站中，直流电源的稳定性和可靠性对于正常的电网运行至关重要。
因此，直流系统的故障处理和维护是变电站日常运行中必须关注的问题。
一、直流系统的组成变电站直流系统一般由以下几个部分组成：1. 直流电源：直流电源通常是由整流桥、滤波器和电池组成。
直流电源向直流系统提供稳定的电压和电流，以保证高压设备的正常运行。
2. 直流柜：直流柜是指用于管理、分配和保护直流系统的设备。
直流柜一般包括两部分：主柜和监控柜。
主柜负责直流系统的分配和保护，而监控柜则负责监控直流系统的状态。
3. 直流回路：直流回路是变电站直流系统的基础，它连接了变电站中的各个直流设备，包括直流电源、直流柜、控制设备和保护设备等。
直流回路必须具备高的稳定性和可靠性，以确保高压设备的正常运行。
变电站直流系统的故障处理可以分为两部分：故障排除和维护。
1. 故障排除变电站直流系统的故障主要包括以下几类：（1）电池故障：电池老化、电解液涨裂、内阻过大等问题都会导致电池电压下降或无法供电。
解决方法：更换电池或梯级充电。
（2）整流装置故障：整流装置损坏或整流管故障会导致直流电源无法输出或输出电压不稳定。
解决方法：更换整流装置或整流管。
（3）短路故障：直流回路中发生短路故障会导致直流电源无法正常供电或直流设备损坏。
解决方法：检修直流回路，定位短路点，更换受损设备。
（4）控制设备故障：控制设备损坏或程序出错会导致直流设备无法正常控制。
解决方法：更换控制设备或修复程序。
2. 维护为了保证直流系统的稳定性和可靠性，需要定期对直流系统进行维护。
维护工作主要包括以下几个方面：（1）电池充电：定期对直流系统中的电池进行充电，以保证其电量充足。
（2）设备维护：定期对直流设备进行检查和维护，以确保其正常运行。
（3）安全检查：定期对直流系统的安全设施进行检查和测试。
变电站直流系统运行维护及故障处理
变电站直流系统运行维护及故障处理变电站直流系统是电力系统中的重要部分，它主要负责电力的输送和站内设备的供电。
为了保证直流系统的正常运行，需要对其进行日常的运行维护和及时处理故障。
变电站直流系统的日常运行维护工作包括以下几个方面：1. 温度检测：定期对直流设备的温度进行检测，确保设备运行时温度在正常范围内，防止设备因过热而损坏。
2. 清洁工作：定期对设备进行清洁，清除设备上的灰尘和污渍，保证设备的散热性能和可靠性。
3. 定期检查：定期对直流设备进行检查，包括检查设备连接是否松动、设备绝缘是否正常等。
如发现问题及时处理，以防设备故障。
4. 充放电检测：定期对直流电池进行充放电测试，以确保电池的容量和性能处于正常状态，保证电池能够正常供电。
变电站直流系统故障处理需要遵循以下原则：1. 及时响应：一旦发现异常，应立即响应，并迅速寻找故障的原因。
2. 排查问题：对发生故障的设备进行全面的排查，找出问题所在。
3. 分析原因：对故障进行合理的分析，找出故障的原因，以便能够采取正确的处理措施。
4. 及时处理：针对不同的故障情况，采取相应的处理措施，确保设备能够快速恢复正常工作状态。
变电站直流系统故障处理的常见故障及处理方法有：1. 直流电源故障：可能是直流电源本身的故障，也可能是连接线路出现问题。
处理方法是检查直流电源和连接线路是否正常，并进行修复或更换。
2. 直流电池故障：可能是电池老化、电池电解液泄漏等原因。
处理方法是检查电池状态和性能，如有问题及时更换。
变电站直流系统的运行维护和故障处理对于保证系统的正常运行和设备的长期稳定工作至关重要。
只有加强运行维护工作，并采取正确的故障处理方法，才能确保变电站直流系统的安全可靠性。
变电站直流系统接地故障分析与处理
变电站直流系统接地故障分析与处理
直流系统接地故障是变电站故障中一种比较常见的故障类型。
如果不及时处理，会对
变电站的运行带来一定的影响甚至带来较大的安全隐患。
本文将对变电站直流系统接地故
障的原因、检测方法、处理方法进行探讨。
一、直流系统接地故障的原因
直流系统接地故障的原因可能有很多，以下是常见的几种原因：
1.设备老化：变电站的一些设备比如接地开关等可能会存在老化问题，这些老化问题
可能会导致设备接地不良，从而引发接地故障。
2.设备维护不当：变电站的一些设备如果没有按照规定进行维护可能会引发接地故障，例如维护不当可能会导致接地导线松动等问题。
3.雷击：雷击是直接的原因之一，当变电站受到雷击时可能会引发接地故障。
4.其他因素：例如误操作、设备安装问题等原因也可能带来接地故障。
检查直流系统接地故障需要进行以下几个步骤：
1.确定接地设备的位置：需要确定接地开关和接地电阻等接地设备的位置。
2.进行接地测试：使用专门的接地测试仪器对接地设备进行测试，测试是否存在接地
不良的情况。
3.检查设备维护情况：检查变电站的设备是否经过规定的维护，是否存在维护不当的
情况。
4.检查设备老化情况：检查变电站的设备老化情况，判断设备是否需要更换或进行维修。
处理直流系统接地故障需要针对故障的具体原因进行相应的处理措施：
1.设备老化问题处理：如果接地设备存在老化问题，需要及时更换或进行维修。
3.雷击问题处理：当发生雷击时，需要进行保护现场，确保人员安全，并尽快排除雷
击问题。
4.其他因素问题处理：处理其他因素引发的接地故障需要具体情况具体分析。
500kV变电站直流系统常见故障及解决措施
500kV变电站直流系统常见故障及解决措施摘要：直流系统是电力系统的重要组成部分，在变电站中，继电保护装置、各类自动装置、通信装置的工作电源、各种信号及控制回路电源等都是由站内直流系统提供的，如果变电站的直流系统瘫痪，继电保护装置、自动装置、通信装置等将失去其功能，站内的设备也无法监控，当遇到系统中发生故障时，保护装置及断路器无法动作，就会扩大事故范围。
因此，直流系统对电力系统的安全可靠运行起到了重要作用。
本文中，对500kV变电站直流系统常见故障进行了分析，并且相应的提出了一些防范措施。
关键词：变电站；直流系统；故障；措施引言直流系统作为500kV变电站中的独立电源，其为多种设备和装置提供稳定的直流电源。
为了提高500kV变电站的安全性，必须加强直流系统的运行维护，结合直流系统运行状态，采取科学、有效的运行维护措施，定期对直流系统进行检查维护，降低直流系统故障发生率。
1变电站直流系统的重要作用随着自动化程度很高的无人值守、少人值班变电站逐渐增多，为了能保障变电站内各种设备的正常工作，对变电站直流供电系统的可靠性提出了新的要求。
在供电电源出现故障且不能正常供电时，直流系统进行供电维持用电设备工作，保证重要设备的正常运行。
直流系统的稳定性能以及实际的容量负荷在直流系统中占据重要位置。
在直流系统的实际运行中，由于工作时间较长，若出现因环境温度过高、充电或放电过量的情况以及其他原因，极容易造成直流系统过早出现老化现象，使其容量严重下降，进而影响直流系统的正常运行。
交流系统是直流电源的能量来源，要保证直流系统供电的稳定性，交流系统工作的可靠和稳定是必要的。
变电站使用直流系统的优势有四点：1）电压稳定好，单极接地仍可运行。
2）单套直流系统一般有二路交流输入,另有一套蓄电池组,供电可靠性高。
3）如用交流电源，当系统发生短路故障，电压会因短路而降低，使二次控制电压也降低，严重时会因电压低而使断路器跳不开。
4）变电站操作电源选直流：蓄电池可逆。
变电站直流系统运行维护及故障处理
变电站直流系统运行维护及故障处理一、前言变电站直流系统是指用于输电线路的电源系统，其主要作用是稳定输电线路的电压和电流，并提供必要的保护和控制功能。
在变电站中，直流系统通常包括直流发电机组、直流电容器和直流电动机等设备，它们的正常运行和维护对整个输电系统的稳定和可靠运行至关重要。
本文将重点介绍变电站直流系统的运行维护及故障处理方法。
二、直流系统的运行维护1. 定期巡检和保养在变电站直流系统的日常运行中，定期的巡检和保养是至关重要的。
巡检主要包括对直流设备的运行状态、连接情况和温度等进行检查，确保设备正常运行。
保养工作则包括清洁设备表面和连接部位、检查设备的绝缘状态等。
定期的巡检和保养可以有效延长设备的使用寿命，减少故障的发生。
2. 温度监测和控制直流设备在运行过程中会产生一定的热量，高温会影响设备的正常运行并增加故障的风险。
对直流设备的温度进行监测和控制是很重要的。
通过安装温度传感器，变电站可以实时监测设备的温度，及时采取措施降低温度，确保设备的安全运行。
3. 备件管理在直流系统的运行维护中，备件管理也至关重要。
变电站应该根据设备的使用情况和特点，合理备用一定数量的常用备件，确保在设备发生故障时能够及时更换，减少停机时间。
4. 系统运行记录和分析变电站应该建立健全的直流系统运行记录和故障分析档案，及时记录和分析直流设备的运行情况和故障信息。
这样可以为今后的运行维护工作提供重要参考，及时发现设备的潜在问题并做好预防措施。
5. 培训和技术转移对变电站的运行维护人员进行培训和技术转移是十分必要的。
直流系统的运行维护需要一定的专业知识和技术，只有具备足够的知识和技能，才能保证直流设备的正常运行。
三、直流系统故障处理1. 故障诊断和定位变电站直流系统的故障处理首先需要进行故障诊断和定位。
在出现故障时，运行维护人员需要迅速对故障进行分析和判断，找出故障原因并准确地进行定位。
2. 故障隔离和恢复当故障发生时，变电站需要迅速隔离故障设备，确保故障不会扩大影响到其它设备的正常运行。
变电站直流系统常见故障处理方法
变电站直流系统常见故障处理方法一、直流系统失电直流系统失电是指变电站直流供电系统失去供电信号，导致直流设备无法正常工作。
可能的原因包括：1.直流电源故障：直流电源供电线路断开、电源故障等；2.直流母线或接地线路断开：直流母线或接地线路开关未正常闭合或断开；3.直流设备故障：直流设备故障导致无法正常工作。
处理方法：1.检查直流电源供电线路是否正常，检查直流电源工作状态和输出电压是否正常；2.检查直流母线断路器和接地开关是否合闸，若未合闸则进行操作；3.检查直流设备，如直流电机、直流电动机等是否故障，进行维修或更换。
二、直流系统电压异常直流系统电压异常是指变电站直流系统的电压偏离额定值，可能过高或过低，导致直流设备无法正常工作。
可能的原因包括：1.直流电源故障：直流电源输出电压偏离额定值；2.直流设备故障：直流设备存在电压不平衡或电压波动等问题；3.直流电缆故障：直流电缆接头松动或绝缘不良导致电压异常。
处理方法：1.检查直流电源输出电压，如果偏离额定值则调整直流电源；2.检查直流设备，如直流电动机、整流装置等是否存在故障，进行维修或更换；3.检查直流电缆接头是否紧固，如发现接头松动则加固，如果发现绝缘问题则进行绝缘检查和修复。
三、直流系统短路故障直流系统短路故障是指变电站直流系统发生短路现象，可能导致设备损坏甚至引发火灾。
可能的原因包括：1.直流设备故障：直流设备内部短路导致故障；2.直流电缆损坏：直流电缆绝缘破损或接头松动导致短路故障；3.异物进入：在直流设备内部或直流电缆中存在异物导致短路故障。
处理方法：1.检查直流设备是否存在内部短路，如果发现则进行维修或更换；2.检查直流电缆是否存在绝缘破损或接头松动，进行修复或更换；3.定期对直流设备和电缆进行清理，避免异物进入。
四、电池组故障电池组是变电站直流系统的重要部分，常见故障包括电池电压下降、容量减小等问题。
可能的原因包括：1.电池老化：电池组使用时间长导致老化；2.充电不良：电池充电系统故障导致电池无法正常充电；3.温度过高：电池工作环境温度过高导致电池容量减小。
变电站直流系统介绍及常见故障处理
变电站直流系统介绍及常见故障处理【摘要】本文主要介绍了变电站直流系统的概述、组成、工作原理，以及常见故障及处理方法、故障预防措施。
直流系统是变电站中重要的部分，其稳定运行对电网可靠性至关重要。
常见故障包括过载、短路等，处理方法包括及时排查故障点、更换故障元件等。
为了减少故障发生，可以采取一些预防措施，如定期检查设备、加强设备维护等。
通过本文的介绍，读者可以更好地了解变电站直流系统及其常见故障处理方法，提高对电力设备的运行维护能力。
【关键词】直流系统、变电站、故障处理、工作原理、预防措施1. 引言1.1 引言电力系统中的变电站是电能的重要转换和分配设施，直流系统作为变电站中的重要组成部分，在电力传输中扮演着重要角色。
直流系统通过将电能转换为直流电流并进行传输，实现了电力系统的稳定运行和可靠供电。
本文将介绍变电站直流系统的概述、组成、工作原理、常见故障及处理方法以及故障预防措施，以帮助读者了解直流系统在电力系统中的重要性及常见故障处理方法。
通过学习直流系统相关知识，可以更好地维护和管理电力系统，确保其安全可靠运行。
在现代社会中，电力供应对各种生产和生活活动至关重要，因此了解和掌握直流系统知识对于保障电力系统的稳定运行至关重要。
通过本文的介绍和学习，读者将更好地理解直流系统的作用和重要性，从而为电力系统的安全稳定运行提供有力的支持。
2. 正文2.1 直流系统概述直流系统是电力系统中不可或缺的一部分，它在变电站中起着至关重要的作用。
直流系统主要用于输电线路的直流输电和直流电力调节，其稳定性和可靠性对电网运行具有重要影响。
直流系统包括直流输电系统和直流调度系统两部分。
直流输电系统主要用于大距离输电，能够减小电力损耗和提高输电效率。
直流调度系统则用于在变电站中进行电力调节和控制，保障电网运行稳定。
直流系统通常由直流线路、直流变压器、直流断路器、直流滤波器、直流隔离开关等组成。
这些设备通过合理的组合和布置，构成了复杂而高效的直流输电系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站直流系统常见故障分析及查找处理
直流系统是变电站一个重要的组成部分，其运行维护工作不当，会造成故障和事故，将给电力系统带来灾难性的后果，随着电力系统的不断发展，对直流系统运行过程中的质量可靠性要求越来越高。
本文主要介绍了在变电站直流系统运行维护过程中经常出现的几类故障情况进行了分析和处理，希望能为运行和维护人员提供帮助。
标签：变电站直流系统故障分析查找处理
0 引言
直流系统是变电站一个重要的组成部分，主要是由蓄电池、充电机、直流馈线柜等组成。
它的主要作用是：①在正常状态下为继电保护及自动装置、断路器跳合闸、通信等提供电源；②在交流电故障状态下，由蓄电池组对继电保护及自动装置、断路器跳合闸、通信、事故照明等提供电源。
变电站一经投运，直流系统将不会进行停电检修，当直流系统发生故障时，将在带电的情况下进行查找和处理，加大了难度和风险，因此准确的分析故障和正确的查找方法将会大大提高安全系数。
1 常见故障之一：高频开关电源故障
1.1 故障现象：所有充电模块屏幕无显示，指示灯都不亮
原因分析：此现象说明高频开关电源的交流输入不正常或无交流电源输入。
查找故障点及处理：使用万用表在直流屏后的交流输入端子处进行测量，测量结果应为线电压Uab、Ubc、Uca和相电压Ua、Ub、Uc均在模块要求的正常工作电压范围内，此时判断站用变输出正常，然后根据图纸找到两路交流切换后进入模块前的交流电压母线处，使用万用表进行测量，测量电压不正确，则说明切换回路故障，需更换切换回路元件；如在直流屏交流输入端子处测量结果不在模块要求的正常工作电压范围内，则在交流屏后充电机交流输出处进行测量并与相邻输出空开的测量结果比较，如电压都不正常说明站用变工作异常，需通知相关人员处理，如只有充电机交流输出电源不正常说明交流输出空开损坏，更换空开即可。
3处测量点如下图所示：
1.2 故障现象：充电模块其中之一故障指示灯亮
原因分析：这种情况一般是内部故障造成无电压输出，由于模块按照N+1冗余设计，一个模块退出，不影响系统正常运行。
处理方法：使用直流卡流表在该模块的直流输出线缆处进行测量，确认模块无电流输出，然后切断模块的交流输入电源，在集中监控器中进行设置，将该损
坏的模块屏蔽，这样告警将消失。
更换模块后，再将集中监控器中的设置改回，使模块通信正常，并对模块输出的直流电压进行调整，调整值要与其它模块输出一致，并查看所有模块的输出电流，达到均流度良好。
1.3 故障现象：充电模块长期处于均充状态
原因分析：模块一直处于均充状态的原因是集中监控器不能控制模块的运行状态或集中监控器设置不当、死机情况造成。
查找故障点及处理：首先检查模块上的按钮，是否打在强制均充位置，正常运行时应在浮充位置，均充时由集中监控器进行控制执行；其次查看集中监控器有无告警信号，若无告警，则检查其设置中浮充电压值是否正确，正常为单体电池浮充电压乘以蓄电池总个数；然后检查设置中充电机运行状态是否处于均充，若是均充状态，将其改为浮充，并查看均充设置时间，一般为3个月自动均充一次，确认设置后，观察模块是否转为了浮充状态；还有一种可能是集中监控器死机造成模块长期处于均充状态，将其重新起动后，再将设置检查一遍，看是否能够运行正常，如还不能正常工作就判断集中监控器或通信线可能损害，需进行更换。
1.4 故障现象：充电模块中只有一个模块有电流输出
原因分析：有电流输出的模块电压输出较高，造成均流度严重不均，或其它模块损害但无告警显示。
查找故障点及处理：因为无电流输出的模块无告警信息，所以我们可以将有电流输出的模块退出运行，此时将无电流输出的模块一个一个单独投入，查看是否有电流输出，无电流输出的模块，即可判断模块已经损害，需及时进行更换，若都有电流输出，则判断有电流输出的模块电压偏高，需将其电压与其它模块的设置一致。
2 常见故障之二：蓄电池告警
2.1 故障现象：蓄电池熔断器故障
原因分析：造成蓄电池熔断器告警的原因有两种情况，一种是蓄电池熔断器熔断；另一种是熔断器的撞击器弹出或撞击器接点的线头断开、虚焊。
查找故障点及处理：首先检查蓄电池熔断器的撞击器是否弹出，如果弹出则引起告警，应使用万用表测量蓄电池保险的两端看电压是否一致，不一致则说明保险熔断，检查蓄电池组和电池至保险的电缆有无短路情况，未发现异常，可以更换同型号的保险试送一次，在运行过程中若按照规程要求执行熔断器定期更换制度，这种情况一般不会出现。
撞击器未弹出时，需检查撞击器的接点焊线是否断开或虚焊，因为正负极距离很近，在焊接的过程中要注意使用绝缘物体将正负极保险隔离，防止短路，由于直流屏带电，焊接时一人焊接，一人监护，谨防焊
接人员头部触电。
2.2 故障现象：蓄电池单体电压告警
原因分析：单体电池电压告警有三方面的原因，第一种是蓄电池巡检仪采集数据不准确或该采集通道损害；第二种是采集单体电压的线缆或小熔丝接触不良；第三种是电池本身电压值不在正常运行值范围。
查找故障点及处理：使用万用表测量报警电池电压是否与告警电压一致，如果电池在正常运行值范围，则检查蓄电池巡检仪处的输入电压是否正常，测量电压正常说明巡检仪通道损害，需更换采集通道或整体更换巡检仪；测量电压不正常时，检查采集线缆的电池连接处是否松动或小保险接触不良，紧固松动处，拧紧小保险；情况如下图所示：
单体电池电压不在正常运行值范围时，检查电池外观是否有鼓肚、渗液现象，用手背碰触电池外壳，检测电池是否发热，来判断电池内部是否存在短路和电解液短缺，如果漏液和发热严重，应及时对该电池进行更换，没有备用电池时，应先将该电池退出运行；当不存在这种情况时，我们应对电池组进行核对性充放电试验，对于220kV变电站来说只需将所有负荷倒至另一套系统，即可进行试验，针对110kV变电站，我们最好使用备用蓄电池组替换正在运行的蓄电池组，使其完全退出运行，进行深层放电，设置单体电池达到1.81V放电结束，如果整体电池在放电过程中达到了规程要求的放电时间，则电池组在充电完成后投入使用，若问题电池不满足放电要求，在充电时需监测其电压是否过高，电压过高说明其内组大，容量不足，应及时更换，如果充电时电压不高，可单独对该电池进行活化，在放电结束时，要测量电池开路电压，检查单体电池有无开路现象，开路电池必须取出。
电池组在运行过程中更换单个电池时的示意图：
2.3 故障现象：蓄电池组欠压
原因分析：蓄电池整组欠压主要是充电机不工作或输出电压降低造成蓄电池组较长时间放电，导致电池组欠压。
查找故障点及处理：充电机不工作，说明模块全部停止运行，所有模块全部损坏的可能性较小，因此我们只需按照常见故障之一：高频开关电源故障中第一种故障的介绍进行处理即可。
3 结束语
直流系统的故障处理都是在带电的情况下进行的，在查找故障点的过程中一定要做好监护工作，不发生人身触电和短路，不造成站内直流电源设备失电。
在维护过程中一定要尽心尽责，尽量减少直流设备故障的发生，为二次设备的正常运行提供可靠保障。
参考文献：
[1]熊飞.变电站低压直流系统的改造——以银川东换流变电站为例[J].科技资讯，2011（29）.
[2]叶国钢.变电站直流系统异常分析及应对措施研究[D].浙江大学，2011.
[3]容晓松，陈磊.变电站直流系统的优化[J].硅谷，2011（15）.
作者简介：崔秀梅（1972-），女，山西高平人，高级工程师，主要从事变电站二次设备维护；李超（1986-），男，山西永济人，助理工程师，主要从事变电站二次设备维护；马安（1975-），男，山西晋城人，高级工程师，主要从事二次设备管理。
